Как сделать ворота своими руками

При возведении ограждений вокруг своего земельного участка или при строительстве гаража обязательно возникнет вопрос, как сделать ворота своими руками. Прежде чем закупать материалы и браться за работу, необходимо определиться, какой из существующих видов ворот оптимально подходит для установки в конкретном случае. Не просчитав все нюансы заранее, и выбрав не самую лучшую конструкцию, можно обречь себя на совершенно ненужный трудоемкий процесс расчистки территории для их установки.

Как сделать ворота своими руками

Именно поэтому нужно начать с изучения информации о применяемых видах ворот и особенностях их конструкции.

На сегодняшний день существует три основных вида ворот — это откатные, распашные и подъемно-поворотные. Все они серьёзно разнятся между собой конструктивно, поэтому стоит рассмотреть каждый тип в отдельности.

Распашные воротаСамая простая в исполнении схема — распашные ворота

Распашные ворота с калиткой, встроенной в них или установленной рядом — это традиционная схема, которую чаще всего используют в частных домах. Основой ее являются столбы, два из которых устанавливаются на ширину ворот, а третий, при необходимости, определяет ширину калитки, если она устраивается рядом с воротами.

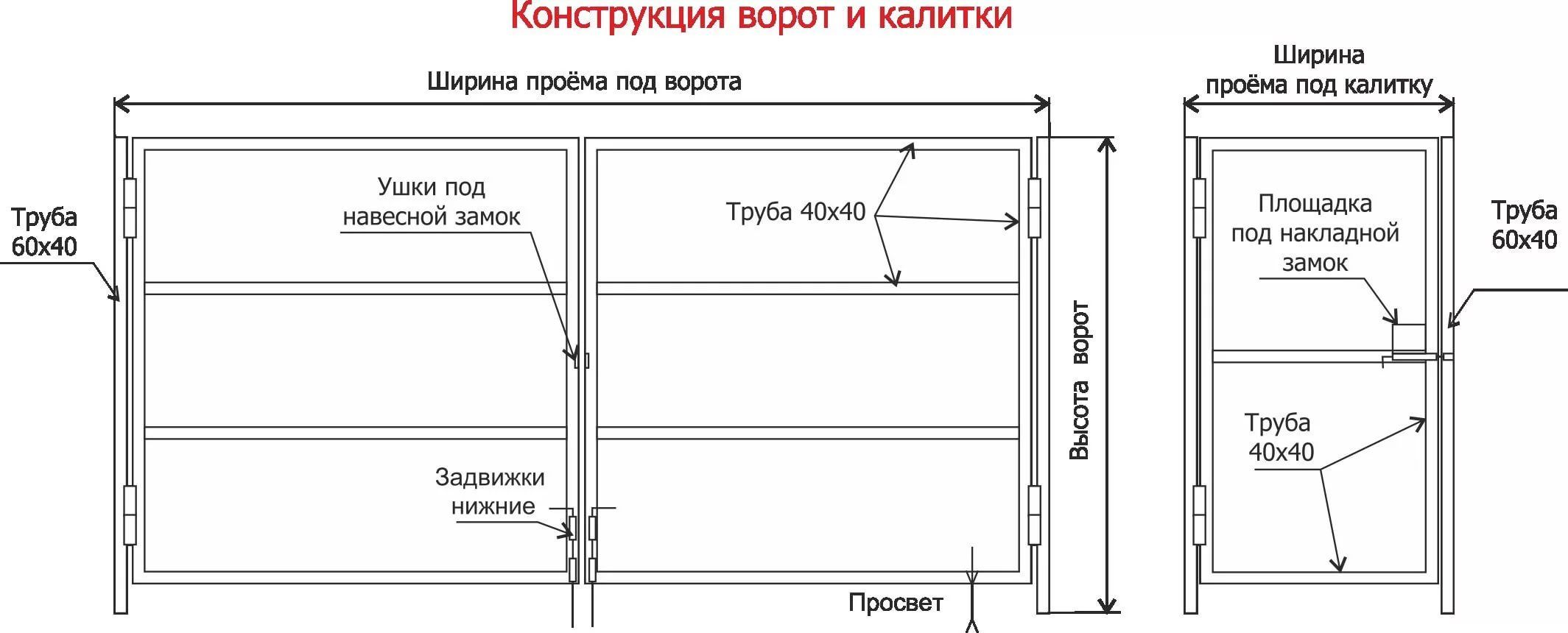

Общая принципиальная схема распашных ворот с калиткой

Створки ворот и калитки в этой конструкции монтируются на приваренные к опорным столбам петли. Они могут быть закреплены к внешней стороне опор или внутренней. От этого и от системы устройства петель будет зависеть, в какую сторону створки ворот будут открываться — вовнутрь или наружу.

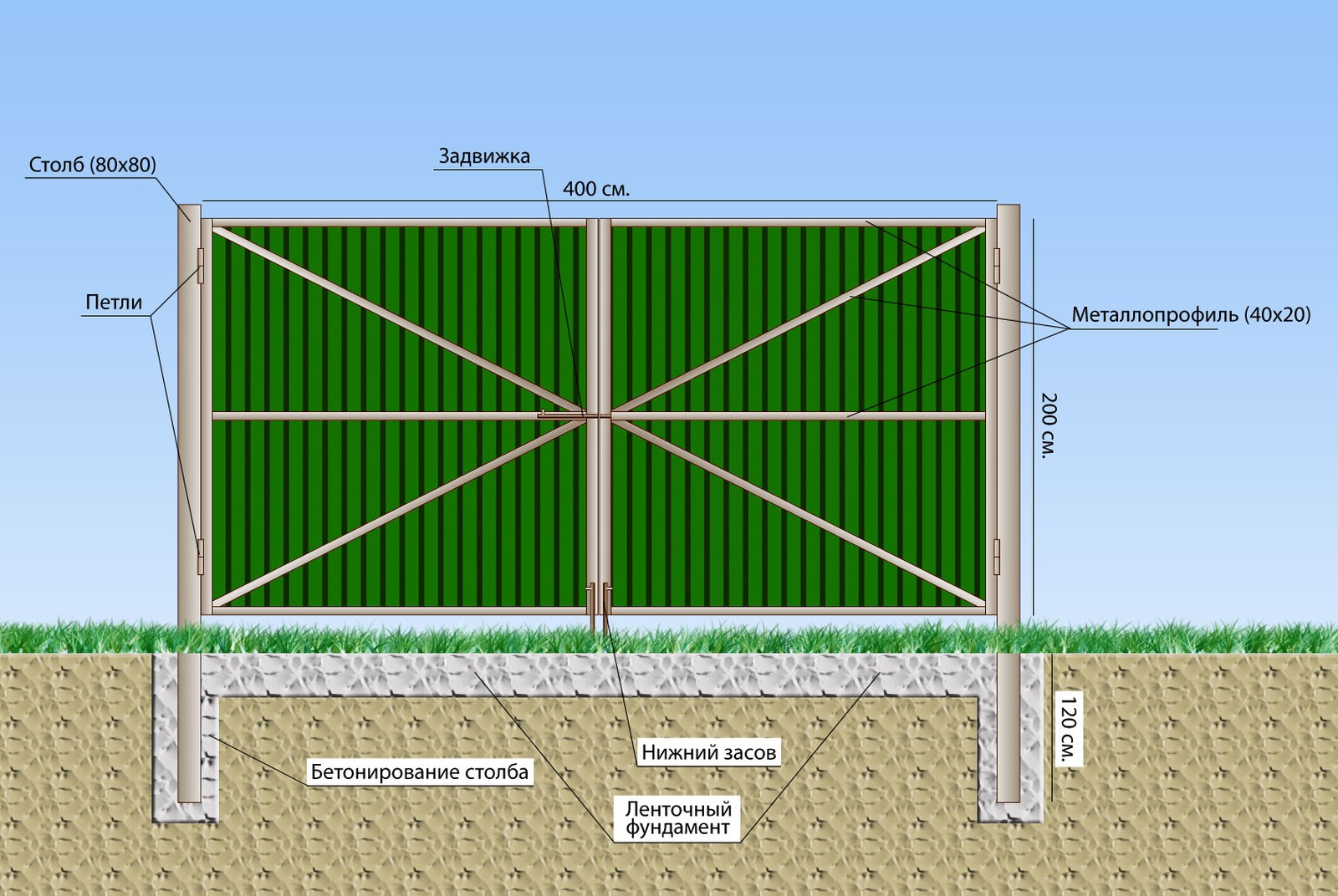

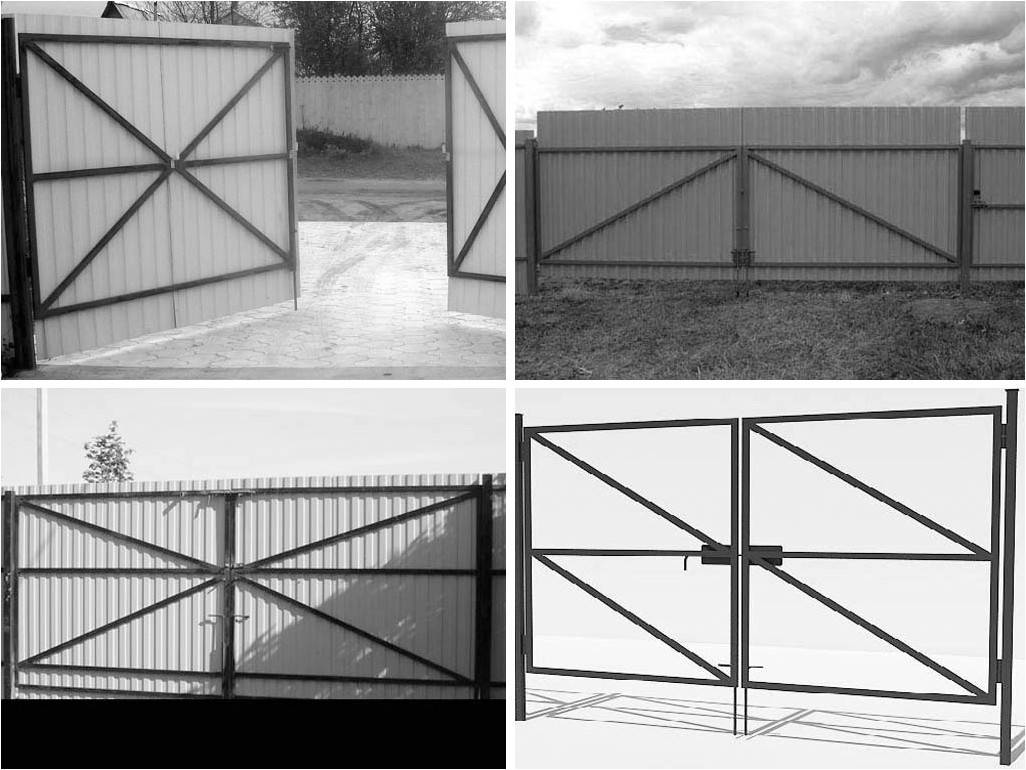

Створки распашных ворот чаще всего представляют собой металлические рамы, сваренные из уголка или профильной трубы, которые затем могут обшиваться разными материалами — тонкими металлическими листами, профнастилом или древесиной.

Распашной вариант ворот может изготавливаться и полностью из дерева. В этом случае, на усиленную раму из бруса, расположенную с внутренней стороны створок, закрепляются доски.

В изготовлении створок важно помнить то, что они не должны быть слишком тяжелыми, чтобы не давать большую нагрузку на опорные столбы и петли. Сами узлы и детали подвеса по величине и прочности должны соответствовать весу створок.

На полотна ворот устанавливается закрывающее устройство — это может быть засов или петли для замка, а иногда — мощная защелка. При закрытии ворот створки в нижней части, посередине ширины въезда, упираются в установленный ограничитель, а при их открытии настежь они могут закрепляться пружинными фиксаторами.

К недостаткам этой конструкции можно отнести возможный наклон опорных столбов и провисание створок, но это может произойти только в том случае, если нарушена технология монтажа или неправильно рассчитан вес створок. Поэтому необходимо как следует заглублять фундамент опор, не использовать для полотен слишком тяжелый материал и устанавливать соответствующие им по величине петли.

Достоинством распашных ворот можно назвать относительную компактность их размещения. Конструкция не требует расчистки дополнительного места вдоль забора, как это будет необходимо сделать для других видов.

Установка распашных ворот

Если распашные ворота имеют умеренный вес, например, если они изготовлены из профнастила, то для них хорошо подойдут металлические столбы из труб диаметром 80 ÷ 100 мм или профилированная труба с таким же размером сторон своего квадратного сечения. Такие опоры вполне справятся со своей задачей. Впрочем, подойдут и более массивные столбы, если их найти будет проще.

Устанавливаются столбы-опоры для ворот двумя способами — забиванием и бетонированием.

Забивают столбы обычно на глубину 1,2–1,3 м. Этот способ имеет много достоинств, главными из которых можно назвать достаточную надежность и быстроту выполнения работы.

Установка производится следующим образом:

— пробуривается нужного диаметра отверстие, примерно, на половину планируемого заглубления столбов.

— далее, столбы устанавливаются в эти скважины и забиваются с помощью ударной бабки или кувалды. При забивании постоянно контролируется и корректируется вертикальность стойки.

— теперь столбы необходимо закрепить к стойкам забора или к стационарным постройкам, расположенным во дворе;

— после этого к столбам привариваются петли, на места, предварительно размеченные по уровню;

— на приваренные петли подвешиваются собранные створки, проверяется правильность их схождения по центру.

Бетонирование столбов для установки ворот дает повышенную жесткость и устойчивость конструкции. Такие опоры потребуются для широких или тяжелых створок.

Этот способ установки проводят без армирования или с применением арматурного стакана. Работы проводятся поэтапно:

— сначала пробуривается отверстие диаметром не меньше, чем 200—250 мм и глубиной 1,5—1,9 м. Точный размер отверстия будет зависеть от сечения столба

— на дно ямы засыпаются слои песка и щебня и тщательно утрамбовываются. Каждый из слоев должен составлять порядка 100 мм;

— затем в яму, на песчано-гравийную подушку устанавливается столб;

— вокруг него заливается бетон, и пока раствор не застыл, столб выставляется по уровню строго вертикально, фиксируясь в таком положении с помощью подпорок.

Столб будет намного надежнее, если применить арматурный стакан

Если для закрепления столба используется арматурная конструкция, то монтаж проводится таким же образом, как и без арматуры, до момента трамбовки подушки под установку столба.

На подушку, в пробуренное отверстие сначала укладывается так называемый арматурный стакан, а в него вставляется столб. Затем, в яму заливается бетон. В этом случае подпорки для столба могут даже не понадобиться, так как его будет удерживать арматурная конструкция.

После полного застывания бетона и набора им должной прочности, на столбах размечаются и привариваются массивные петли. Нельзя забывать об оставлении зазоров, которые позволят свободно открываться и закрываться створкам, даже при возможном небольшом наклоне столбов в связи с движением грунта во время таяния снега или длительных дождей.

Чтобы избежать подобных деформаций конструкции, можно дополнительно скрепить столбы между собой балкой, приваренной к нижним частям столбов (ее можно притопить в грунт). Рама получится еще более жесткой, если ее оснастить и верхней перемычкой , но в этом случае она будет ограничивать проезд для грузовых машин или микроавтобуса.

Видео: устройство и порядок установки распашных ворот

Цены на распашные ворота

~~Распашные ворота~~

Раздвижные ворота

Раздвижные ворота подразделяют на несколько подвидов, и из них можно подобрать подходящий для определенной условий. Но практически для каждого из них потребуется свободное пространство вдоль установленного забора. Поэтому, возможно, придется дополнительно потрудиться, чтобы освободить место для свободного перемещения подвижной створки при ее открывании.

Вид раздвижных ворот со стороны двора

Раздвижные ворота бывают консольными, подвесными и откатными, которые ходят по рельсу или другому металлическому профилю (швеллеру, двутавру и т.п.).

Видео: виды раздвижных ворот

1. Подвесной вариант не слишком популярен для установки в частном секторе, так как высота въезда ограничена установленным сверху профилем, на который подвешивается и по нему же перемещается полотно ворот.

2. Откатные ворота, которые ходят по рельсу, установленному в проеме и вдоль стены, тоже не слишком популярный вариант, особенно в снежных и холодных регионах. Ворота будут передвигаться по рельсу свободно, если он будет очищен ото льда и различного мусора, но в зимнее время, при снежных заносах или обледенении створка не сможет открываться и закрываться без предварительной расчистки. Такой вариант ворот, скорее, хорош для южных регионов, где снег не лежит долгое время и не бывает сильных морозов.

Это единственный, но очень важный недостаток конструкции. В остальном же она очень удобна тем, что не требует обширной территории для открытия и закрытия.

Для откатных ворот необходимо предусмотреть свободное место вдоль забора

На стойку с той стороны, в которую будет открываться створка, в верхней части устанавливают ролики и придерживающие полотно скобы.

Снизу мобильной створки ворот также установлены ролики, по ним она и передвигается по смонтированному на поверхности земли рельсу или профилю.

3. Консольные — самый удобный вариант из всех видов раздвижных ворот, тем более что они имеют несколько разных конструкций, из которых можно выбрать оптимальную.

Такие ворота жестко закреплены на балке, которая, перемещаясь в консольном узле, двигает вместе с собой и полотно створки.

Консольные ворота более сложны в устройстве, однако лучше всех остальных работают в снежные зимы, так как их створка никогда не касается земли. Еще одним положительным качеством этого вида можно считать то, что у него нет ограничителя по высоте, т.е. на участок может заехать, как легковой, так и грузовой автомобиль. В конструкции консольных ворот мощные столбы-опоры устанавливаются не с двух сторон, а только с одной — именно в эту сторону и будет сдвигаться створка при открывании проезда.

Консольная балка может располагаться в трех разных позициях — сверху, посередине и внизу.

Консольные ворота с центральным расположением балки

Самым распространенным вариантом является расположение подвижной балки посередине полотна ворот. Благодаря своему расположению, она усиливает жесткость конструкции. Консольный механизм с направляющими роликами расположен на достаточной высоте, чтобы его не засыпало снегом, а это значит, что ворота будут в любое время года в рабочем состоянии.

Консольная балка расположена внизу

Консольные ворота у которых подвижная балка установлена в нижней части полотна, более уязвимы в зимний период и потребуют постоянного ухода в виде очистки от снежных заносов и обледенения. В остальном же, — это тоже удобный вариант, так как полотно не контактирует с поверхностью земли, и для него не нужно устанавливать направляющего рельса.

Верхнее расположение консоли

В третьем случае балка проходит по верхней части полотна и всегда будет в безопасности от снежных завалов, воды, мусора. Но этот вариант консольных ворот требует особо жесткого укрепления рамы и полотна, иначе она может деформироваться в нижней части.

Консольные ворота вполне доступны для изготовления самостоятельно, но только если хозяин владеет определенными навыками подобных работ. разбирается в сборочных чертежах, имеет базовые знания в физике и механике. Приложив максимум усилий, можно сделать такие ворота, которые будет невозможно отличить от заводской продукции.

Любые консольные ворота могут открываться автоматически, если их оснастить электрическим приводом и электронной системой дистанционного управления. Это позволит владельцу, не выходя из машины, с помощью брелока открывать проезд.

Монтаж раздвижных консольных ворот

Установка раздвижных или откатных ворот – намного более сложное мероприятие, чем монтаж распашного варианта.

Такие ворота при должном старании и умении можно сделать и самостоятельно

По бокам проезда при устройстве этого вида ворот, как правило, устанавливают столбы из кирпича, на которые будут монтироваться ролики, поддерживающие скобы и фиксаторы –уловители.

Общая схема конструкции консольных ворот с нижней направляющей

Основная нагрузка всегда выпадает на швеллер, который устанавливают на надежно устроенный фундамент с той стороны ворот, где будет крепиться створка (при нижнем расположении консоли) или на металлические опоры, если консоль расположена по центру плотна ворот или вверху.

Фундамент под установку швеллера может быть сплошным или состоять из 2—3 столбов. Второй вариант — более экономичный. Роется котлован под фундамент — он может состоять из одной ямы или двух-трех для столбчатого типа. Глубина должна составлять от 1,2 до 1,5 м, ширина – 40 ÷ 50 см, а длина — не менее 1,5 м.

Далее, в котловане устраиваются две подушки из песка и щебенки, толщиной по 10 см каждая.
Затем, в яму устанавливают опалубку и в нее укладывают гидроизоляционный материал – рубероид или плотную полиэтиленовую пленку.
В опалубке закрепляют армирующую конструкцию, а затем заливают готовый бетонный раствор с маркой прочности не ниже М-300
Поверх залитой поверхности устанавливается швеллер с приваренной к его полкам арматурой. Швеллер вдавливается в бетон полками вниз до полного их погружения. После окончательного затвердевания бетона должна получиться надежная металлическая площадка. Ворота устанавливать можно будет не ранее, чем через месяц после заливки фундамента.
Изготавливается несущий каркас. Для него понадобится металлический уголок или квадратная труба, имеющая сечение 60 × 40 мм.

К раме каркаса приваривается дополнительная поперечины, придающие требуемую жесткость конструкции. По месту расположения консоли (в данном случае – снизу) к каркасу должен быть приварена направляющая консольной балка, с помощью которой по роликам будут передвигаться ворота.
Сварные швы конструкции необходимо тщательно очистить от шлака. Весь несущий каркас обязательно нужно прогрунтовать и покрыть краской по металлу, которая сохранит его от коррозии.
Закрепляется профнастил, листовой металл или доски, в зависимости от выбранной конструкции полотна ворот.
Когда конструкция будет готова, а фундамент с установленным консольным швеллером полностью наберет прочность, можно переходить к монтажу необходимых для перемещения ворот узлов и деталей.

Основные детали и узлы откатных консольных ворот

На готовый фундамент со швеллером устанавливаются консольные блоки, оснащенные роликами.
Затем на них закатываются ворота, выверяются строго по уровню, а после этого блоки привариваются к швеллеру.
Затем, устанавливаются и фиксируются верхние и концевые ролики.
К противоположному опорному столбу закрепляются нижний и верхний уловитель. Их нужно точно рассчитать по расположению накатных роликов, установленных на полотне ворот.
Далее, если планировалось, устанавливается электропривод, но ворота вполне могут открываться и вручную.

Видео-инструкция по монтажу консольных откатных ворот

Как было сказано выше, консольная балка может быть установлена не только снизу, но и в середине или вверху полотна ворот.

При изготовлении и сборке такого типа ворот особенно важны точный расчет всех параметров и тщательное соблюдение размеров, так как любая погрешность может вызвать деформацию конструкции.

Цены на откатные ворота

~~Откатные ворота~~

Подъемно-поворотные ворота

Этот вид ворот хорошо подходит для оснащения ими гаража. Для проезда во двор они не подойдут, так как ограничат высоту. Такие ворота должны легко закрываться и открываться путем поднятия и сдвижение полотна в горизонтальное положение вверх, под полоток гаража.

Подъемно-поворотные ворота — отличное решение для гаража

Во время открывания или закрывания нижняя часть створки несколько выступает вперед, за пределы гаража, поэтому, установив подобный вид ворот, нужно рассчитать, насколько близко можно подогнать машину, чтобы она не препятствовала процессу открытия.

Полотно изготавливают из металлической рамы, которую обшивают, чаще всего, металлическими листами, деревом или композитными ударопрочными материалами. Положительными качествами этого вида ворот можно назвать надежность и компактность в открытом положении, в отличие вариантов с двумя распашными створками.

Чтобы изготовить самостоятельно эту конструкцию, нужно обязательно иметь чертежи со всеми необходимыми параметрами.

Для монтажа ворот понадобится изготовить не только раму для закрывающего проезд полотна, но и еще одну, на которой ворота будут крепиться. Иногда ею обрамляют въезд в гараж, но чаще добавляют дополнительные направляющие, по которым при открывании ворот будут катиться ролики, установленные на полотне. Они также исполняют функцию приспособления, поддерживающего полотно сверху в открытом положении.

Принципиальная схема расположения направляющих

В этом случае внутри гаража, рама будет иметь Г-образную форму с обеих сторон въезда. Ее размеры должны обеспечивать необходимое пространство для прохода полотна ворот между потолком и дополнительными направляющими.
На полотне с двух сторон, сверху и снизу, устанавливают ролики, которые будут ходить по направляющим при перемещении ворот.
С двух сторон к раме, установленной в проеме, монтируют два рычага, которые будут поднимать полотно при открытии. Обязательно предусматриваются амортизаторы — они смягчат удар при закрывании. Рычаги соединены с пружинами, которые регулируются до нужного усилия – они не должны быть излишне перетянутыми или свободными, но вместе с тем створка должна плотно закрывать въездной проем.

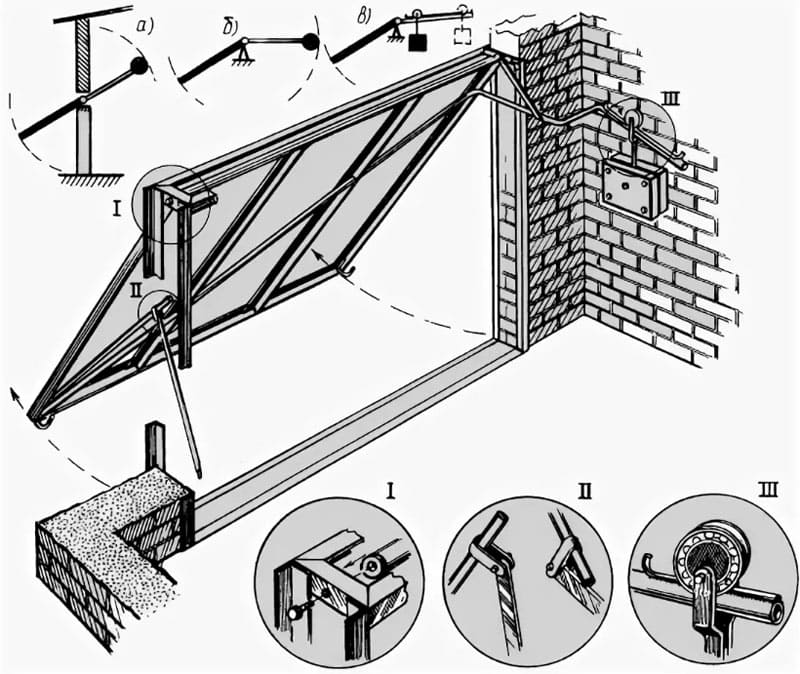

Одна из доступных для самостоятельного монтажа схем подъемно-поворотных ворот

Опорная стационарная рама должна быть надежно закреплена к проему анкерными креплениями, так как она будет все время подвергаться значительному напряжению.
Далее, когда смонтирована вся конструкция, можно оснастить ворота фурнитурой и закрепить дополнительные элементы.

Если планируется установить электропривод, то этот процесс проводится в последнюю очередь, и лучше доверить эту работу специалистам. Система электрического открывания — достаточно дорогостоящее удовольствие, поэтому лучше не рисковать, если нет навыка в процессах установки и отладки подобной аппаратуры.

Видео: пример собственноручного изготовления подъемно-поворотных ворот

Цены на подъемно-поворотные ворота

~~Подъемно-поворотные ворота~~

Внимательно изучив инструкции и чертежи, подготовив все необходимые материалы, а также имея достаточно высокие навыки работы, любую конструкцию из представленных можно собрать самостоятельно. Но лучше, если работа будет производиться совместно со знающим мастером — тогда она пройдет гораздо быстрее и качественнее.

Читайте также интересную статью с инструкциями по монтажу — «Секционные ворота своими руками».

Распашные ворота своими руками – чертежи, изготовление, установка

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

простая конструкция;
относительно низкая цена;
нетребовательны в обслуживании;
длительный срок эксплуатации;
прочность;
простота эксплуатации;
неограниченная возможность выбор дизайнерских решений и формы;
отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот;
возможность установить автоматику.

Недостатки:

необходимость предусмотреть довольно много места для открытия-закрытия;
необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

болгарка. Предназначена для резки и шлифовки металлических заготовок;
нарезные диски;
шлифовальные диски;
сварочный аппарат;
электроды;
рулетка;
строительный уровень;
уголок;
молоток;
лопата;
мастерок.

Вспомогательный:

компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
дрель. Если понадобится для крепления обшивки ворот;
клепатель, а также заклепки к нему.

Материал

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

этап – установка стоек для навешивания ворот.
этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

1 этап – установка столбов распашных ворот

В качестве стойки могут быть использованы:

профильная труба. Выбор сечения трубы обоснован выше в разделе «материалы»;

бетонный столб – приобретенный или залитый на месте;

кирпич или натуральный камень. Последний используется больше для облицовки из-за своих нестандартных размеров;

деревянный брус (100х100).

Способы установки столбов/стоек:

Способы установки столбов для ворот — забивка

Трубу можно забить на глубину около полутора метров

Такой способ установки наиболее быстрый, выгодный (нет расходов на бетон), есть возможность заменить стойку. Главное, при устройстве столбов этим методом – выдержать уровень. Это позволит избежать перекоса ворот.

Материал подготовлен для сайта www.moydomik.net

Способы установки столбов — бетонирование с армированием и безОпорный столб укрепить с помощью бетона (забетонировать), т.е. сделать, своего рода, фундамент для основания ворот.

Мы опишем второй, т.к. для первого нужна грубая сила и подходящий грунт.

Установка воротных столбов

Последовательность выполнения:

Выкопать или пробурить земляным буром котлован глубиной не менее 1 метра. Диаметр бура должен составить не менее 200 мм, при сечении трубы 100х100.
Глубина зависит от глубины промерзания грунта в регионе установки. Ширина сторон определяется качеством грунта и габаритами опор (трубы, дерева, бетона).
Устраиваем песочно-щебневую подушку под бетон. Ее высота – 150-200 мм. Назначение – не допустить, чтобы стойка углублялась и создать основу для бетонирования.
Устанавливаем столб и ровняем его с использованием строительного уровня.
Готовим бетон и заливаем стойку.

Выстоять забетонированные столбы должны в течении 7 дней, не меньше. Бетон должен хорошо застыть. Во время застывания бетона периодически смачивайте его водой. Конечно, трещины на такой незначительной площади не столь опасны как, например, при трещинах в фундаменте дома. Но лучше их избежать.

Совет: Если использовать не трубу, а кирпич или бетон – глубина углубления также будет составлять 1 м.

Армирование столбов для ворот

Для надежности стойки нужно армировать. А также, заранее вывести два-три арматурных закладных для крепления петель.

2 этап – изготовление распашных ворот

Последовательность самостоятельного устройства.

Место установки и внешний вид распашных ворот

Это та исходная точка, с которой начинается вся работа. Часто место установки оказывает непосредственное влияние на внешний вид конструкции.

Например, вам нужно поставить ворота на задний двор, на въезд в сад или огородить будущее место строительства. Тогда и материал, и конструкция будут максимально упрощенными.

Если это будут парадные ворота или в гараж – тогда и затраты будут выше.

Размеры распашных ворот

В идеальном случае ворота делают вместе с забором. Однако, если у вас, например, живая изгородь или вы расширяете проезд и нужны новые ворота – следует точно замерять размеры.

Совет: Старайтесь делать распашные ворота в одном стилистическом решении с забором.

Важно замерять высоту и ширину проема под ворота. Замеряя высоту, учтите, что внизу ворот обычно оставляют технический просвет. Его величина зависит от покрытия подъездных путей. Если у вас в районе ворот положен асфальт, плитка или бетон – тогда достаточно 5-7 см просвета. Если грунт не укреплен (растет трава), а поверхность не ровная – тогда около 10 см. Технический просвет нужен еще и для того, чтобы снизить ветровую нагрузку, в том, случае если будущие ворота сплошные, без вентиляционных зазоров.

Также нужно предусмотреть наличие достаточного зазора между створками. Это позволит нивелировать незначительное смещение стоек.

Чертеж распашных ворот

Имея в своем распоряжении чертеж и схему конструкции распашных ворот, легко просчитать количество необходимого материала.

Старайтесь делать такую раму для ворот, чтобы ее размеры соответствовали размерам предполагаемого финишного материала. Так вы облегчите себе процесс монтажа и избежите соединительных швов на лицевой поверхности ворот. К примеру, стандартная ширина профнастила ПС-10 1 100 мм.

Совет. Осуществляя расчет, используйте рабочую, а не общую ширину отделочного материала.

На рисунке приведена схема рамы для распашных ворот, которую мы возьмем за основу.

Схема рамы для распашных ворот

Используя этот чертеж, как базис, можно рассчитать количество материала, места крепления и параметры труб и отделочных материалов.

В нашем примере – рама, это сварная конструкция. Она будет изготовлена из трубы или металлического профиля. Но можно использовать и дерево. Если, например, у вас полностью деревянные ворота.

На рисунке видно, что рама имеет квадратный вид и внутренние перемычки. Они нужны, чтобы придать раме жесткость.

Учтите, данная схема приведена для распашных ворот, которые не обустроены калиткой. Калитка располагается отдельно. Если же вы решите, сэкономить место и врезать калитку в ворота – предусмотрите эту потребность создавая, чертеж рамы для распашных ворот.

Расчет распашных ворот

Для рамы, которая приведена на схеме понадобится следующий материала:

профильная труба 60х40 – 22 метра – для периметра рамы и перемычек. Эта труба будет крепиться к стойкам и держать всю конструкцию;

профильная труба 40х20 – 15 метров – для внутреннего каркаса (усиления периметра). Именно, на эту трубу будет крепиться материал обшивки ворот.

Обычно трубы продаются погонными метрами, так что лучше сразу брать те размеры, которые вам нужны. Помимо прочего, это упростит вам доставку.

Резка и шлифовка труб

На этом этапе происходит изготовление составляющих рамы. Трубы отрезаются нужной длины и шлифуются.

Шлифовка нужна для того, чтобы очистить трубы от ржавчины. Если металл смазан маслом – его нужно устранить с использованием растворителя (чаще всего бензина).

Сварка распашных ворот

При осуществлении сварочных работ, помните плавила техники безопасности. Лучше, когда этот вид работ выполняет специалист. Так качество сварных соединений будет выше. Да и внешний вид более красивым.

При сварке важно осуществлять стыки так, чтобы уберечь трубу от затекания воды. В противном случае, в нее попадет вода или снег. Зимой он замерзнет, а с потеплением начнет расширяться. Это неизбежно приведет к расширению стенок трубы. И, как следствие, к деформации всей конструкции.

На нашем примере внутренние трубы приварены в виде квадратов. Но это не имеет принципиального значения.

Шаг сварочного крепления внешнего и внутреннего каркаса (трубы 60х40 и трубы 40х20) – 250-300 мм. Соблюдайте шахматный порядок. Так трубы, при тепловом расширении не порвут сварочный шов.

Некоторые чертежи рам для распашных ворот приведены ниже.

Распашные ворота с калиткой (реальный пример)Ребра жесткости на автоматических распашных воротах из профнастила

Чем больше ребер жесткости, тем большую ветровую нагрузку смогут выдержать ваши ворота.

Если зашивать забор отделочным материалом, тогда приваривайте трубу в середине наружного. Так, проще обозначить место крепления обшивки.

Грунтовка

Не важно, какой материал использовался для изготовления каркаса – металл или дерево – его нужно грунтовать. Грунтовка позволит продлить срок службы лакокрасочного покрытия и сделать процесс его нанесения более приятным.

Особенно тщательно грунтуются места сварки.

Задвижка и петли для распашных ворот

Как приварить петли на воротаКак приварить петли на ворота?

Петли привариваются к каркасу и к стойкам (столбам). Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю.

Разновидности петель представлены на фото

Варианты устройства петель для распашных воротВиды петель для распашных ворот

Механизм задвижки выбирается тот, который вам больше по душе. Наиболее распространенным и простым в изготовлении является такой, как представлен на фото

Механизм задвижки для распашных ворот

Финишная отделка распашных ворот

Покраска каркаса

Предварительно каркас нужно протереть от пыли. Для окрашивания подойдет любая краска. Наносить краску лучше краскопультом, так она ляжет ровнее, а работа пройдет быстрее. Использовать кисточку, тоже можно. В этом случае процесс несколько затянется, а расход краски будет меньше.

Наносить краску лучше в несколько слоев.

Крепление отделочного материала

Обшивка ворот возможна до и после установки каркаса на стойки. Для этого на внутреннюю трубу (40х20, в нашем примере) крепим обшивку. Способ крепления и крепежи зависят от отделочного материала.

Чем обшить распашные ворота

Используются следующие материалы:

Профнастил

Преимущества – невысокая цена, широкий диапазон цветов, малый вес. К недостаткам можно отнести: сложность замены (сложно подобрать цвет, т.к. лист слегка выгорает, плюс, оттенок зависит от партии и производителя). А также, возможность повредить при монтаже и высокая парусность.

Рекомендуем подробное описание, как сделать распашные ворота из профнастила своими руками

Распашные ворота из профнастила

Дерево

Преимущества – доступность, красивый внешний вид натуральной древесины, легкость замены. Недостатки – требовательность в уходе. Со временем дерево может рассохнуться, что приведет к появлению трещин.

Распашные ворота из дерева

Металлический лист

Достоинство – прочность. Недостаток – значительный вес.

Распашные ворота из металла

Ковка

Достоинства – неограниченность дизайнов. Недостаток в том, что сделать кованые ворота своими руками под силу только специалистам.

Кованые распашные ворота

Стальная сетка

Преимущество – низкая стоимость, высокая скорость работы, малый вес. Недостаток – невысокие эстетические свойства, прозрачность забора делает доступными для обзора всю территорию двора.

Распашные ворота из стальной сетки

Сетка рабица

Характеристики те же. Больше подходит для установки технических ворот.

Рекомендуем – устройство ворот из рабицы своими руками.

Распашные ворота из сетки рабицы

Комбинированные

Основу такой комбинации чаще всего составляет ковка, что позволяет придать воротам любую форму. А закрытость им придает обшивка изнутри деревом, металлом, профнастилом или поликарбонатом. Примеры таких ворот на фото

Распашные ворота комбинированные

Установка распашных ворот

Итак, стойки готовы, рама сварена, отделочный материал закреплен. Пора навешивать ворота.

Заключение

Надеемся, вы убедились, что установка распашных ворот своими руками, несложное занятие. При наличии материала и инструмента – устройство ворот не займет больше недели. От момента установки столбов, до монтажа ворот. А если учесть, что 7 дней нужно, чтобы забетонированные столбы устоялись, то вообще сутки. Успехов вам!

Распашные ворота — фото разных вариантов устройства

Металлические распашные ворота — кованые с деревянными вставкамиРаспашные ворота комбинированные — ковка + поликарбонатЖелезные распашные ворота с коваными накладкамиПростые распашные ворота для дачи

Как построить ворота: подробная инструкция

Ворота – визитная карточка любого дома. Самое первое, что увидят ваши гости – это ворота, поэтому важно знать, как построить ворота для вашего забора.

Характеристики ворот

Почему так важно выбрать ворота, наиболее подходящие для вашего типа забора? Это самый важный этап, так как от этого будет зависеть:

удобство использования;
эстетичный вид;
затраты на производство;
расходы на содержание в рабочем состоянии.

Ворота должны соответствовать определенным требованиям:

обеспечивать определенный уровень безопасности;
эффективно открываться для обеспечения беспрепятственного прохода или перемещения габаритных предметов;
имеют отдельные запорные элементы;
соответствуют общему стилю дома и всего участка;
выглядят эстетично.

Материалы для строительства ворот

Для всего строительства коттеджей, загородных домов, таунхаусов вам обязательно нужно знать как построить ворота . Сегодня, благодаря развитию современных строительных технологий, ворота можно изготавливать из различных материалов. Существуют следующие виды данной конструкции:

Ворота деревянные. Ворота из дерева – отличное решение, если вы хотите сэкономить и сделать конструкцию своими руками. Легкая деревянная конструкция снижает нагрузку на несущие стойки, а значит, может быть менее громоздкой.
Кованые ворота. Это отличный вариант для людей, которые могут позволить себе потратить немалую сумму денег на ворота для сада или загородного дома. Несмотря на кажущуюся легкость и изящность, кованые ворота обладают очень высокой прочностью.
Ворота из профнастила. Этот вариант можно назвать удачным компромиссом между вышеописанными вариантами. Единственное, в чем они уступают, так это в привлекательности.

Из какого бы материала не был сделан забор, его основным элементом всегда являются ворота. В большинстве случаев он изготавливается из того же материала, что и сам забор.

Типы ворот

В зависимости от типа конструкции различают следующие типы ворот:

Подъемные;
Раздвижные;
Качание.

Наиболее распространенной конструкцией являются ворота распашного типа. Они состоят из рамы ворот, которая создается с помощью сварочного аппарата из металлической трубы, а затем поверх нее укладываются гофрированные стальные листы. Во втором случае больше всего эффектны ворота с декорированными коваными элементами. Распашные ворота также могут иметь обшивку деревянными панелями или детали из комбинированных материалов.

Помните, что тяжелая обшивка увеличивает нагрузку на петли и опоры, что влияет на продолжительность функционирования всей конструкции.

Какие ворота построить?

Многие специалисты считают, что распашные деревянные ворота стандартного типа – не совсем удачный выбор для какой-то климатической зоны (хотя качественная обработка деревянных элементов и правильный монтаж помогут им прослужить долгие годы), а рекомендуем установить ворота откатного типа.

Представляет собой лист с расположенными на нем блоками из 1-2-х ползунков, через которые проходит направляющая линия. Он перемещается по направляющим роликам, благодаря чему конструкция может двигаться. Установка этих ворот выполняется на фундамент.

На участке установлены откатные ворота. Они не нуждаются в особом уходе. Их можно оборудовать автоматикой, и тогда вам не нужно будет оставлять машину, чтобы открыть ворота и въехать на территорию участка. Можно установить раздвижные двери своими руками, но чтобы потом не возникало проблем в процессе их работы, лучше обращаться в специальные фирмы, занимающиеся изготовлением и установкой таких конструкций.

Как сделать ворота своими руками? Полная инструкция

Определимся, как правильно сделать распашные ворота на дачном заборе. Эти конструкции удобнее строить с дополнительной помощью.

Установка столбов для ворот. Чтобы избежать использования кранового оборудования, используйте в качестве опоры для своей конструкции цельные бревна или швеллеры. Под столбы нужно вырыть котлован, глубина которого равна одной трети столба, поставленного над землей. Лист створки должен быть на 20 сантиметров ниже высоты надземной части колонн. Если столбы деревянные, отверстие для них должно быть немного шире самих опор. В яму насыпают небольшое количество гравия, утрамбовывают его, а затем насыпают небольшое количество битума. Далее нужно установить столб в яму, засыпать гравием, утрамбовать его. Деревянные столбы нужно отстоять около 2 суток. Опоры швеллера также укладывают в котлован размерами 3,3х3,3 фута, в котором предварительно делают гравийную подушку (можно из гравия или битого кирпича), и заливают внутрь бетонным раствором. Бетон может промерзнуть в течение месяца. В этот период необходимо контролировать вертикальный столб. Деревянные столбы обработать антисептической пропиткой, нижнюю часть столбов отжечь на огне, обернуть рубероидом и прогреть на паяльной лампе. Это значительно увеличит срок службы узла.
Установка рамы. Во-первых, необходимо разместить каркас коробки в соответствии с параметрами будущей конструкции. Каркас должен быть изготовлен из дерева или стальных профильных труб. В зависимости от материала используйте сварочный аппарат или гвозди с молотком. Часто калитку встраивают в ворота. В этом случае в процессе сборки сделайте в одной из створок продольную крестовину вместо поперечной, расположив ее на расстоянии 2,6 фута от края и параллельно длинной стороне. В верхней части соедините ее с длинной стороной еще одной крестовиной в 5,9футов от низа створки. При создании этой конструкции петли ворот крепятся к краю створки сверху и снизу.
Крепление профлиста. Профнастил сразу крепится к каркасу. На ворота с каждым листом 6,5 футов потребуется 4 металлических листа. Закрепите стальной лист винтами с шестигранной головкой. Застежки можно подобрать по соответствующему цвету. Петли плохо держатся на профнастиле ворот, поэтому прикрепите их к раме с помощью болтов или приварите при ее сборке.
Установка створок. Сначала в подворотни кладут 2-3 бруска в зависимости от расстояния, на котором будут створки от земли. Каждая створка ворот весит около 110 фунтов. Поэтому для их установки можно использовать автолебедку (если вы устанавливаете конструкцию самостоятельно). Первый лист надевается на подпорку, а концы петель закрепляются на опоре. Петли хорошо приварены к швеллеру, но для надежности их фиксируют даже болтом, который должен проходить через две полки швеллера. Если столбы деревянные, необходимо предварительно просверлить сквозные отверстия под болты и подложить под гайки 1-2 шайбы увеличенного размера. Затем вынимают подпорку и в процессе работы проверяют створку.

Как видите, установка ворот для вашего забора трудоемкий, но достаточно простой процесс, не требующий особых навыков.

Как сделать деревянные ворота своими руками?

Если театр начинается с вешалки, то усадьба начинается с ворот. Эта дверь в заборе привлекает внимание в первую очередь, и по ее виду у человека создается впечатление, что он может за ней спрятаться. Сегодня большинство владельцев дач за городом предпочитают делать калитки самостоятельно. Благо строительный рынок предлагает широкий выбор материалов для их изготовления и отделки.

Перед тем, как сделать ворота своими руками, следует выбрать материал, из которого они будут выполнены, разработать чертеж и запастись необходимыми инструментами. Эти маленькие двери могут быть нескольких видов:

Сплошные — имеют полностью закрытую поверхность, без щелей и зазоров. Они отлично подходят в качестве продолжения прочного, глухого забора.
Открытые – такие калитки своими руками часто делаются из забора, соединенного диагональной опорой.
Кованые — из металла. Одинаково подходит как для выхода в сад, так и для наружного входа во двор.
Решетчатый. Они состоят из ячеек ромбовидной формы и используются для оформления в стиле кантри.
Для выхода в сад часто делают плетеные калитки. Они прекрасно подходят для заборов типа «рогожка».

Наибольшей популярностью у наших соотечественников пользуются аналогичные изделия из дерева. Многие считают, что это самый простой способ сделать дверь в заборе. Рассмотрим подробнее, как можно сделать деревянные калитки своими руками.

Перед тем, как приступить к изготовлению такой двери, необходимо тщательно обработать дерево и пропитать его специальными водостойкими средствами. Затем необходимо собрать каркас. Для этого с помощью латунных брусков нужно соединить доски, для жесткости нужно по углам соединений прибить металлическую пластину. Затем на опорную планку следует накрутить петли. Следующим этапом создания калитки своими руками будет изготовление распорки, которую также следует закрепить на металлической пластине. Готовый каркас следует заполнить досками, углы закрепить саморезами. Важно тщательно проверять уровень при установке досок, чтобы изделие не скатывалось. Завершающим этапом будет установка ворот и ручки-калитки. Кстати, дверной замок можно соорудить, прикрепив к опорной стойке металлический уголок.

Определиться с размерами будущей калитки и продумать ее конструкцию следует перед изготовлением забора своими руками. Как видите, сделать такую дверь несложно, нужно только немного ее украсить. Например, рядом можно посадить красивые вьющиеся растения: клематисы, дикий виноград и т. д. Для этого нужно натянуть леску или нитку, через которую прострелить молодые побеги.

РубрикаРазное
