Как скручивать провода в распределительной коробке: Соединение проводов в распределительной коробке

Содержание

7 способов скрутки проводов между собой

Несмотря на все запреты согласно действующих правил (ГОСТ 10434-82 Соединения контактные электрические п.2.1.5), обычная скрутка по-прежнему остается самым популярным способом соединения электрических проводов.

Наши люди скручивали, скручивают и будут скручивать.

К сожалению, мало кто при этом применяет последующую пайку и тем более сварку. Как говорят опытные электрики: холодное соединение – всегда горячее, а горячее – всегда холодное.

Тем не менее секрет “вечной” скрутки прост до безобразия – закручивайте одинаковые провода (медь-медь, моножила-моножила), создавайте достаточное пятно контакта, и надежно изолируйте все от воздуха (трубка ТУТ с клеевым составом).

Вот наглядные результаты замеров переходного сопротивления при соединении проводов «легальными» зажимами Ваго или колпачком СИЗ, и «нелегальной» обычной скруткой.

Скрутка демонстрирует вполне удовлетворительные результаты.

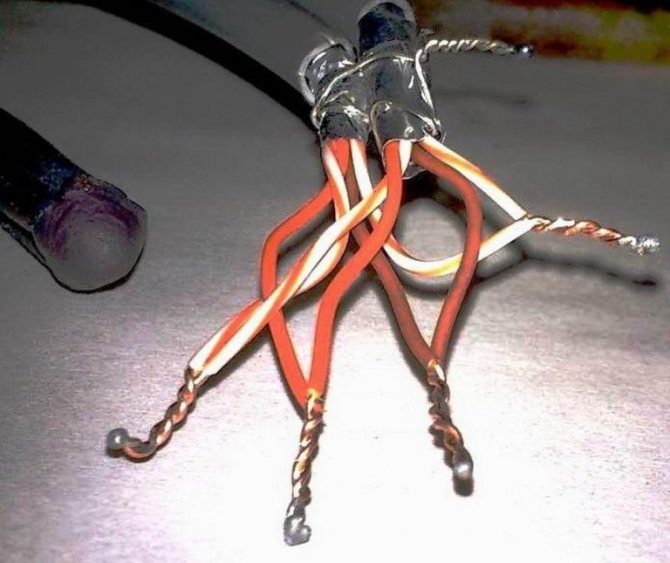

Во многих городах есть дома 1950-х годов постройки, в которых скрутки живут до сих пор.

В те времена, если не скрутишь качественно – быстро “скрутят” тебя самого и “заизолируют” лет на двадцать 😊

В нашу бытность чаще всего все заканчивается корявой соплекруткой и для надежности СИНЕЙ изолентой поверх нее.

Черную изоленту женщины пустили в массовый расход совсем на другие вещи 😉.

Так как же правильно скручивать провода? Еще в советских учебниках для электриков приводились поясняющие рисунки.

А вот это уже картинки, сделанные в современных графических редакторах.

Давайте подробнее рассмотрим весь процесс получения такого конечного результата.

Последовательное соединение двух моножил

При кажущейся простоте такого соединения, даже здесь неопытные электрики умудряются начудить. Например, вот таким образом.

А как же правильно? Зачищаете жилы на длину 4-5см и подносите их параллельно друг другу так, чтобы концы наполовину заходили за изоляцию.

Есть мнение, что чем длиннее скрутка, тем меньше она будет греться за счет большей площади охлаждения. С одной стороны, вроде бы все логично.

Однако, во-первых, разница температур будет составлять всего несколько градусов.

Во-вторых, это все справедливо для неизолированного соединения на открытом воздухе.

В условиях замкнутого пространства (закрытая распредкоробка) и толстого слоя изоляции поверх жил, разница температур вообще будет незаметна.

Так что, 4-5см (размер спичечного коробка) для самых ходовых проводов 1,5-2,5мм2 будет более чем достаточно. Особой выгоды от дальнейшего увеличения длины вы не получите.

По большому счету она нужна только для более удобной работы с проводами.

Итак, подносите провода друг к дружке и зажимаете пассатижами их посередине.

После чего начинаете плотно накручивать одну жилу вокруг другой. Такой метод называется последовательное соединение желобком.

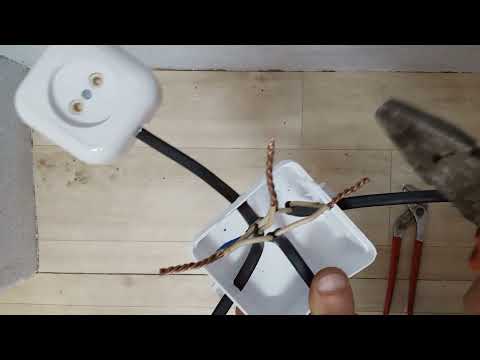

Вот наглядно весь процесс от А до Я в видеоролике с канала Thaitrick.

Последовательное соединение двух многожильных гибких проводов — 3 варианта

Для качественной скрутки разделите каждую многопроволочную жилу пополам.

Далее закрутите эти половинки по часовой стрелке, чтобы создать подобие моножилы. А затем скрутите их между собой до середины.

После этого, приложите провода друг к дружке в стык и еще раз оберните их между собой. Должен получиться вот такой “крест”.

Теперь осталось только обвить одну жилу вокруг другой.

Помимо относительно “хорошего” контакта (если о нем здесь может идти речь без пайки 😉), вы получаете еще и сверхпрочное соединение, которое не так-то просто разорвать, потянув провода в разные стороны.

Еще один вариант соединения двух гибких проводников. Для него вам понадобится тонкая монопроволока.

Немного распушите жилы и заведите их друг в дружку, чтобы они составили единое целое.

После чего, поверх такого соединения намотайте жесткую проволоку.

Если натянуть сверху термоусадку получится на вид красивый цельный проводник.

При наличии под рукой тюбика-шприца паяльной пасты, провода можно надежно соединить при помощи обычной зажигалки.

Заводите жилки одна в другую как было показано выше, и немного скручиваете их пальцами.

Далее наносите капельку паяльной пасты сверху и прогреваете это место зажигалкой.

Паста плавится и проникает во внутрь, создавая надежный электрический контакт.

И все это без паяльника, ближайшей розетки для него, олова и т.п. Паста настолько крута, что с ней можно паять даже алюминий!

Скрутка одножильного с многожильным проводом

Одна из самых проблематичных ситуаций, это когда нужно соединить жесткий одножильный провод с гибким многожильным.

Простая накрутка одного вокруг другого здесь не проходит. При малейшем усилии гибкий проводник элементарно съезжает и стягивается.

Что же делать? А делать в этом случае нужно вот так.

Для этого зачищаете оба проводника и начинаете обвязку моножилы вот с такой петельки.

Далее уже по привычному сценарию.

В конце загибаете пассатижами кончик одножильного провода во внутрь.

Важно! – Для качественного контакта, полученное соединение все-таки лучше пропаять.

Не забывайте, что подобным образом вы создали “нормальный” контакт с точки зрения механики, а не электрики.

Параллельное соединение двух моножил (для распредкоробок)

В распредкоробках провода чаще всего соединяют не последовательным, а параллельным способом. Тесные условия не дают возможности развернуться как следует.

При этом основное контактное пятно находится в начале скрутки, а не в конце. Посмотрите, к примеру на разницу длины гильз ГМЛ, которые используются при последовательном и параллельном соединении проводников методом опрессовки.

Поэтому зачищать жилу более чем на 5см опять же нет никакого смысла. Так делают только для ручной скрутки без пассатижей.

Загибают кончик под 90 градусов, и все сворачивают руками.

Жилы можно скрутить элементарной косичкой, либо более изощренным методом.

Первый вариант самый распространенный и в дальнейшем без проблем позволяет дополнить контактное соединение как пайкой, так и сваркой.

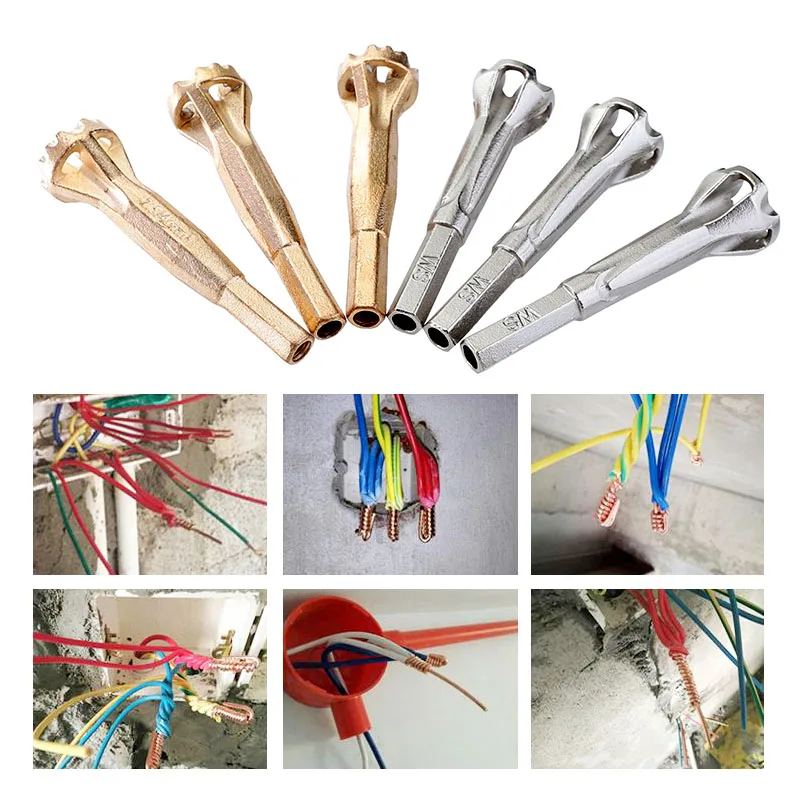

Для скручивания вторым нестандартным способом, есть специальные насадки на шуруповерты. Подробнее

Без пайки и сварки неплохо помогают СИЗы.

Только провода при этом нужно изначально скручивать именно колпачком, а не пассатижами.

Не зря отдельные модели имеют для этого “крылышки”.

Еще один из альтернативных способов здорово повышающих производительность труда – вставить СИЗ-8 в шуруповерт и с его помощью, как насадкой, накручивать провода.

Но сейчас не об этом. Хотите подробнее ознакомиться с разновидностями СИЗов (некоторые из них вместе с проводами после соединения можно даже закапывать в землю!) читайте отдельную статью.

Итак, для нестандартной ручной параллельной скрутки зачищаете одну жилу в два раза больше другой.

Прикладываете оба провода рядом и аккуратно начинаете обвивать длинный проводник вокруг короткого.

Дойдя до середины, загибаете конец второй моножилы и с усилием придавливаете ее пассатижами к первой.

Как скрутить между собой 3 провода

Первое правило хорошего монтажа – не более трех проводов в одной скрутке.

Зачищаете их от изоляции и прикладываете параллельно друг к другу. Оставляете посередине главный (более короткий), а два крайних разводите в сторону.

Далее “вертолетиком” начинаете их перекручивать вокруг среднего.

Смотрите, чтобы шов был идеально ровным. От этого зависит площадь контактного пятна всего соединения.

Дойдя до середины, загибаете центральную жилу и придавливаете ее сверху плоскогубцами.

Отпайка от цельного провода в сторону

Если вам нужно сделать отпайку в сторону от цельной моножилы одним гибким многожильным проводником, то здесь поступаем следующим образом.

Снимаете изоляцию с цельного провода, не разрезая саму жилу. Раздваиваете многожильный проводник и скручиваете две косички.

Далее, вставляете это в середину цельного и делаете пару оборотов.

После этого плотно обматываете каждую косичку вокруг основного.

Для отпайки многожила-многожила проделываете “отверстие” в основном проводнике.

После чего вставляете в него отпаечный.

Разделяете жилки пополам и наматываете одну половинку направо, другую налево.

Получается “крепкое” и надежное соединение буквой Т.

Отпайка двумя проводами

Порядок действий тот же самый. Две расщепленные жилы вставляете посередине цельного проводника.

Делаете пару оборотов, а потом закручиваете их между собой.

Только после этого можно наматывать все концы на моножилу.

Как герметично соединить электрические провода?

Прочее › Счетчик › Как подключить провода к счетчику?

Ответ Самый простой и надежный способ добиться полностью герметичного соединения проводов — воспользоваться неизолированными гильзами под опрессовку и отрезками клеевой трубки ТТК с коэффициентом усадки 3:1 или 4:1.

Какой тип соединения проводов самый надежный?
Как соединить кабели между собой?
Как изолировать скрутки проводов?
Как правильно делать скрутки проводов?
Как нельзя соединять провода?
Чем лучше соединять провода в распределительной коробке?
Что можно использовать вместо скрутки проводов?
Как правильно соединить провода без пайки?
Можно ли прокладывать витую пару вместе с силовым кабелем?
Чем заменить изоленту для проводов?
Можно ли соединять провода изолентой?
Что будет если поджечь изоленту?
Почему нельзя делать скрутку проводов?
Какой длины должна быть скрутка проводов?
Как правильно соединить провода по цвету?
Что лучше для соединения проводов?
Как правильно соединять провода в квартире?
Как правильно скручивать провода в распределительной коробке?
Как соединить провода с помощью WAGO?
Как соединить несколько греющих кабелей?
Как называется соединитель для проводов?
Чем оборачивают провода?
Что применяют в качестве изоляции кабеля?
Можно ли изолировать провода черной изолентой?
Как надежно спаять провода?
Можно ли скрутить провода?
Каким способом производится соединение проводов?
Можно ли соединить трехжильный провод с Двухжильным?
Как правильно соединить медь и алюминий?
Можно ли скручивать Ввг и Пвс?
Как правильно удлинить кабель?
Как сделать скрутку из 4 проводов?
Как пометить кабели?
Какое соединение проводов лучше?
Почему запретили скрутки?
Какой кабель лучше брать?
Что нужно учитывать при выборе кабеля?

Какой тип соединения проводов самый надежный?

Спайка Достаточно надежный способ соединения проводов. Прежде чем применять метод пайки, нужно зачистить провод, потом очистить его от изоляции и окислов, облудить (если нужно), сделать скрутку (не слишком плотную), покрыть флюсом и завершающим этапом сделать пайку.

Как соединить кабели между собой?

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:

соединение скруткой;
метод спайки или сварки;
соединение с помощью клеммных колодок;
присоединение опрессовкой;
способ бандажирования.

Как изолировать скрутки проводов?

Трубку обрежьте таким образом, чтобы по размеру она была больше части оголенных проводов с обеих сторон примерно по одному сантиметру; скрутите провода и наденьте трубку на скрутку; с помощью специального фена (если он имеется в распоряжении) или обычной зажигалки усадите изоляционный материал на проводах.

Как правильно делать скрутки проводов?

Для качественной скрутки разделите каждую многопроволочную жилу пополам. Далее закрутите эти половинки по часовой стрелке, чтобы создать подобие моножилы. А затем скрутите их между собой до середины. После этого, приложите провода друг к дружке в стык и еще раз оберните их между собой.

Как нельзя соединять провода?

Провод соединять методом скрутки и пропускать через него ток на постоянной основе категорически запрещено. Вместо него следует применять более надежные методы — пайку, варку, винтовое соединение или опрессовку.

Чем лучше соединять провода в распределительной коробке?

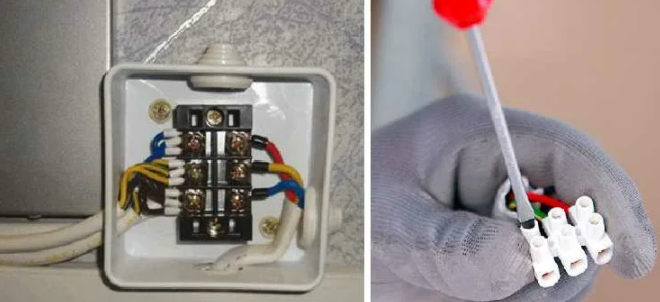

Для качественного подключения более 3-х проводов рекомендуется использовать пружинные клеммы. Это наиболее надёжный и простой способ монтажа нескольких проводников. Сечение жил. При подключении проводов разного сечения можно использовать пайку, винтовые и пружинные клеммные колодки.

Что можно использовать вместо скрутки проводов?

6 вариантов качественной замены обычной скрутке оголённых жил: как соединить провода быстро и надёжно:

Соединение проводов с помощью пайки
Сварочное соединение
Опрессовка проводов
Применение клеммных колодок
Соединение колодками Wago.
Соединительные изолирующие зажимы (СИЗ)

Как правильно соединить провода без пайки?

Освобождаем от оплётки второй электропровод. Ножом зачищаем (скоблим) оголённые кончики — для лучшего соединения. Оголённые жилы проводки заводим друг в друга, скрещивая их посередине. Сжимая пальцами кончики жил у места соединения одного провода, другой рукой накручиваем жилы другого в сторону изолирующей оплётки.

Можно ли прокладывать витую пару вместе с силовым кабелем?

Не допускается прокладка кабеля витой пары вместе с силовыми кабелями. И хотя многие утверждают, что такая прокладка никак не скажется на качестве сигнала, все же лучше проложить эти кабеля отдельно на расстоянии 25-50 см друг от друга, только в этом случае можно быть уверенным в 100% качестве сигнала сети.

Чем заменить изоленту для проводов?

Отличной альтернативой изоленте станет обычный канцелярский скотч или резинка. Если произошел небольшой прокол на проводе от устройства малого напряжения (зарядка для телефона), место повреждения можно заделать с помощью обычного лака для волос.

Можно ли соединять провода изолентой?

Изоляция соединений проводов с помощью обычной изоленты ПВХ. Изоляционная лента это пожалуй самый распространенный материал, который используется в изоляции скруток и других соединений. Она доступна и часто стоит недорого. Стоит отметить, что для надежной изоляции проводов не подойдет любая изолента.

Что будет если поджечь изоленту?

Изолента, если ее поджечь длительное время будет плавиться и коптить, но свои свойства не потеряет. А когда процесс плавления заканчивается, лента становится более, крепче. Лента является прекрасным диэлектриком.

Почему нельзя делать скрутку проводов?

Дело в том, что соединять медные и алюминиевые провода скруткой ни в коем случае нельзя. Причин тому несколько. Основная — это проблема окисления алюминиевого провода в контакте с медным — образуется гальваническая пара, которая медленно но верно разрушает соединение.

Какой длины должна быть скрутка проводов?

Длина скрутки должна быть не менее 4-5 см; зачищенные от изоляции соединяемые провода нужно очистить от окисляемой пленки, например, обычным ножиком или наждачкой; необходимо, чтобы соединяемые провода обвивали друг друга ровно и плотно, обеспечивая достаточно надежный контакт.

Как правильно соединить провода по цвету?

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть: Нулевой провод N — должен быть синего цвета. Нулевой защитный PE — желто-зеленого. Проводник совмещающий нулевой защитный и рабочий ноль PEN — желто-зеленый на всей протяженности провода, но на конце в месте соединения — синего цвета.

Что лучше для соединения проводов?

Итак, СИЗ подойдет для соединения проводов в распредкоробках для небольших токовых нагрузок, например, для организации освещения. Для больших нагрузок или для соединения алюминиевых и медных проводов лучше остановить выбор на клеммных соединителях.

Как правильно соединять провода в квартире?

Снимаем изоляцию с провода по длине гильзы (используя специальный инструмент для снятия изоляции типа Knipex или монтажный нож) помещаем провода внутрь гильзы (предварительно можно сделать скрутку) обжимаем специальными пресс-клещами изолируем соединение

Как правильно скручивать провода в распределительной коробке?

Для того чтобы соединить два провода между собой в распределительной коробке, необходимо тщательно зачистить их концы, скрутить и окунуть в расплавленный припой. Далее жилы необходимо погрузить в паяльную ванну. После этого они должны остыть и, в конце концов, заизолироваться с помощью кембрика либо изоленты.

Как соединить провода с помощью WAGO?

Механизм подключения очень прост и выглядит следующим образом: в одноразовый клеммник провод нужно вставить в гнездо, а в многоразовом клеммнике WAGO оголенную жилу необходимо поместить в отверстие и замкнуть защелку.

Как соединить несколько греющих кабелей?

Как соединить 2 куска саморегулирующего нагревательного кабеля?:

Разрежьте внешнюю, а затем и внутреннюю изоляцию кабеля и снимите ее.
Нагрейте полупроводниковую сердцевину феном и уберите ее, чтобы оголить токопроводящие жилы.
С другим греющим кабелем выполните такие же действия, которые описаны в 1-ом и 2-ом пунктах.

Как называется соединитель для проводов?

Клеммами называют как металлические элементы для оформления окончаний одно- и многожильных проводов, так и небольшие пластины внутри соединительных устройств — розеток, клеммных колодок, патч-панелей.

Чем оборачивают провода?

Пучки проводов укладывают в кабель, крепят стяжками, закрывают рамкой, оборачивают термоусаживаемой втулкой.

Что применяют в качестве изоляции кабеля?

В качестве изоляционных материалов традиционно применяют: резину, ПВХ, полиэтилен, фторопласт или бумагу.

Можно ли изолировать провода черной изолентой?

Чёрная ПВХ лента хорошо подходит для изоляции кабелей, которые обычно имеют чёрную оболочку, а ХБ изолента хороша для механической защиты — она термостойкая и выдерживает сильное трение.

Как надежно спаять провода?

Очищенный провод погружается в расплавленную канифоль, после чего на него легко наносится припой. Флюс можно перенести на жилы и при помощи паяльника (если место пайки недвижимо). Слой нанесенного олова в итоге должен быть аккуратным и ровным. Лишнее лучше заранее удалить.

Можно ли скрутить провода?

Так, ни в коем случае не допускается скручивание проводов и их дальнейшая эксплуатация, но уже спрятанных в штробах. Если даже вы не можете обойтись без скрутки, места таких соединений должны быть в дальнейшем скреплены дополнительно пайкой или сваркой.

Каким способом производится соединение проводов?

В Правилах устройства электроустановок сказано, что соединения, оконцевания и ответвления проводников следует производить следующими способами: опрессовка, пайка, сварка или при помощи болтового и винтового зажима.

Можно ли соединить трехжильный провод с Двухжильным?

Как соединить трехжильный провод с двухжильным

Электромонтажники применяют либо опрессовку трёхжильного и двухжильного кабеля гильзами, с последующим соединением через клеммник или гильзу большего сечения. Либо просто берётся винтовой клеммник, а затем соединяется между собой перемычками.

Как правильно соединить медь и алюминий?

Основные способы соединения медных и алюминиевых проводов

Избежать непосредственного контакта между алюминиевым и медным проводом позволяют следующие электромонтажные изделия: винтовые клеммные колодки; клеммные колодки с пружинными зажимами; болтовые соединения с использованием шайб.

Можно ли скручивать Ввг и Пвс?

С их помощью без труда можно соединять как гибкие провода и шнуры, такие как: ПВС, ШВВП, ПВ-3 так и жесткие такие как: ВВГ, NYM, ПВ-1 и др.

Как правильно удлинить кабель?

Универсальным способом соединения для кабеля с сечением жил от 1,5 до 240 мм² является соединение посредством кабельных соединительных гильз. Предварительно следует зачистить соединяемые концы жил кабеля от изоляции на длину 20-25 мм (для жил сечением от 2,5 до 10 мм²), надеть на концы термоусаживаемую трубку.

Как сделать скрутку из 4 проводов?

Поэтому поступают следующим образом:

⚡многожильные провода распушиваются (жилы разводятся по сторонам) и делятся на две «косички».
⚡провода накладываются один на другой и скручиваются по одной косичке из каждого провода между собой
⚡в конце две «косы» полученные из четырех, сплетаются в одну цельную скрутку

Как пометить кабели?

Способы маркировки:

Кембрики ПВХ, термоусадочные, профили для кабельных принтеров
Термоусадочные маркеры для термотрансферных принтеров
Самоламинирующиеся маркеры
Бирки кабельные
Бирки для кабельных линий
Стяжки маркировочные
Флажки
Ярлыки-бирки ТМАРК для проводов малого диаметра

Какое соединение проводов лучше?

Нельзя соединять провода разных металлов.

Почему запретили скрутки?

Такой тип соединений является крайне ненадежным, к тому же и недолговечным. Запрет также объясняется тем, что в месте скрутки существенно возрастает уровень сопротивления и в результате такое соединение сильно нагревается. Вы легко отделаетесь, если скрутка просто отгорит.

Какой кабель лучше брать?

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS. Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Что нужно учитывать при выборе кабеля?

4 вещи, которые нужно знать при покупке кабеля:

Просите продавца показать сертификат соответствия
Оцените качество упаковки
Убедитесь в наличии маркировки на оболочке кабеля
Обратите внимание на цвет изоляции жил

Секреты мастерства: скручивание жгутов проводов

By Windell Oskay on 2 июня 2010 г.

Распространенная проблема, с которой вы можете столкнуться при сборке «коробки» для чего-то — будь то одноразовая штуковина или настоящий научный инструмент — это крысиное гнездо из проводов. Аналогичная проблема возникает, когда вам нужно протянуть кучу обычных проводов от вашей коробки к другим устройствам. Если рядом нет стандартного кабеля, который делает именно то, что вам нужно, вы также можете получить грязные клубки проводов за пределами вашей коробки.

Конечно, есть много хорошо известных решений, таких как изящные жгуты проводов, кабельные стяжки и тефлоновые рукава спагетти, термоусадочные трубки и термоусадочная лента, а также (возможно, для смелых и/или безумных) клейкая лента и скрепки.

Один из других основных методов, хорошо известный многим сборщикам электроники, — это скручивание пучков проводов с помощью ручной дрели и друга. Это быстрый и удивительный трюк, который делает прочные кабели, короткие или длинные, точно в соответствии с вашими требованиями и невероятно быстро.

Предположим, что нам нужно проложить эти четыре провода из точки А в точку Б. Это могут быть многожильные или одножильные провода с разными диаметрами и типами изоляции. Оранжевый и синий провода в этом пучке представляют собой многожильные медные провода с особенно скользкой тефлоновой оболочкой.

Скручивание любой длины этих проводов вручную довольно сложно, потому что они не остаются на месте. К счастью, нам нужно скрутить только первые дюйм или два:

Скрутите вместе первые несколько дюймов всех прядей и согните их один раз.

Тогда возьмите дрель.

Как мы уже говорили, для их сборки вам понадобится ручная дрель и друг. Если у вас нет друга, в крайнем случае подойдут скамьи (каламбур). Стандартная электрическая ручная дрель прекрасно работает, но я также слышал об успешном использовании адаптированных аккумуляторных шуруповертов. Не используйте тяжелое оборудование – сверлильный станок, токарный станок или мельницу; это будет небезопасно .

Вставьте согнутые скрученные концы троса в патрон дрели и затяните. (Зажимы без ключа помогают сделать это быстро.)

Передайте свободные концы тросов своему другу и растяните тросы до нужной длины. Важно, чтобы ваш друг держал крепко, но не слишком крепко. Если что-то пойдет не так, проволоку следует смело выдергивать из рук.

Теперь запустите дрель. Сначала бегите очень медленно, следя за тем, чтобы проволока не болталась. Вы можете ускориться, когда он станет стабильным. К тому времени, когда провода перестают выглядеть гладкими и начинают изгибаться, дело сделано. Не переусердствуйте, так как провода могут начать растягиваться нежелательным образом. Общее время, затраченное на этот шаг, обычно не превышает 30 секунд.

Выньте провод, обрежьте и отделите концы, и вот он: аккуратный небольшой жгут проводов, готовый покорить мир: хорошо. Пучки проводов, подобные этим, имеют внутреннее напряжение и, как правило, достаточно хорошо держатся вместе.

Вот гораздо более простой пример той же техники. В нашем проекте «Установка для приготовления напитков» у нас был центральный контроллер, у которого было два провода, каждый из которых шел к трем отдельным двигателям.

Вместо того, чтобы прокладывать шесть свободных линий, мы сделали эти три чрезвычайно эффективные и аккуратно выглядящие витые пары. (точнее, мы сделали одну длинную витую пару и разрезали ее на три части). кажется, сопротивляются зацеплению.

Итак, у вас есть проверенный и верный метод, идеально подходящий для изготовления простых одноразовых жгутов проводов и создания аккуратных пучков кабелей для прокладки между вашими устройствами.

Вероятно, это само собой разумеется, но этот метод очень полезен для проводки общего назначения и не требует особого рассмотрения. Если в вашем проекте требуется высокое напряжение, линии электропередачи, провода нагревателя или провода, выведенные за пределы нормальных параметров, вам, вероятно, придется работать с этими проводами отдельно, а не собирать их в такой скрученный жгут.

Эта запись была размещена в Основы, Электроника, Проекты EMSL, Инженерия и помечена как электроника. Добавьте постоянную ссылку в закладки.

Скрутка проводов — как правильно

Мы не собираемся доказывать вам, что скручивание проводов — это хороший способ соединения. Да, его можно сделать качественно и утеплить. В качестве временного варианта тоже отлично. Но по правилам устройства электроустановок (ПУЭ) для соединения провода или кабеля обычные скрутки не рекомендуются. Тем не менее разговор об этом у нас будет, и очень подробный. Во-первых, потому что, в отличие от ПУЭ, большинство подключений выполняется этим старым «дедовским» методом. Во-вторых, потому что правильная скрутка — это основной этап самых надежных способов соединения проводов — сварки и паек.

Контент

Для чего нужен хороший твист?
Preparing wires for twisting
Stranded wires
- Parallel twisting
- Sequential twisting
- Bandage twist
Single core wires
Twist Insulation Methods
- Insulating tape
- Thermal tube
- PPE caps

Для чего нужен хороший твист?

Представьте, что два провода, которые нужно соединить, скручены вместе, как . Те, кто знаком с электротехникой, знают, что переходное сопротивление возникает в месте контакта двух проводников. Его значение зависит от двух факторов:

площадь поверхности в месте контакта;
наличие оксидной пленки на жилках.

Для выполнения скрутки сердечник оголяется, металл взаимодействует с кислородом воздуха, в результате чего поверхность проводника покрывается оксидной пленкой, имеющей приличное значение удельного сопротивления.

пример некачественно выполненной скрутки: скрутка греется, изоляция плавится

Соответственно, при некачественном выполнении скрутки контактное сопротивление увеличивается, что в свою очередь вызовет нагрев при прохождении электрического тока через переход. В результате место скрутки может нагреться настолько, что загорится электропроводка. Наверняка каждому приходилось слышать в жизни фразу о том, что пожар произошел из-за отключения электричества.

Чтобы этого не произошло, контактное соединение проводов должно быть максимально прочным, надежным и безопасным. То есть скрутка должна быть выполнена настолько хорошо, чтобы переходное сопротивление было стабильным и не менялось во времени.

Подготовка проводов к скручиванию

Помните! Никогда не крутите под напряжением, даже если у вас есть инструмент с изолированными рукоятками и диэлектрические перчатки. Для начала обесточьте рабочее место, отключив вводной автомат для квартиры или дома.

Чтобы получить хороший твист, вам нужно точно выполнить следующие шаги:

Зачистите присоединяемые жилы от изоляции, не допуская при этом повреждения металлических поверхностей жил.
Смочите чистую ткань уайт-спиритом или ацетоном и сотрите всю грязь с открытых жил.
Теперь используйте наждачную бумагу, чтобы сгладить прожилки до металлического блеска.

И тогда можно начинать крутить.

Многожильный провод

Скрутку многожильных электрических проводов можно производить разными способами.

Параллельное скручивание

Самый простой способ – параллельная скрутка, когда оба зачищенных провода перекрещиваются крест-накрест внахлест друг на друга в месте зачистки и одновременно скручиваются. Такое соединение обеспечивает надежный контакт, но не выдержит приложенного усилия натяжения и вибрации.

Этот способ лучше всего использовать для медных проводов, когда один из них монолитный, а другой многожильный. Монолитный провод должен быть зачищен от изоляции чуть больше, чем многожильный. После скрутки из оставшегося монолитного медного хвостика делается дополнительный изгиб в сторону скрутки, за счет этого соединение получается более надежным. Этот способ подходит и для скрутки алюминиевых жил разного сечения.

Преимущество параллельной скрутки в том, что с ее помощью можно одновременно соединить более двух проводов.

Последовательное скручивание

При последовательном методе каждый соединяемый провод наматывается на другой. Надежность и контакт такого соединения будут оптимальными, но использовать эту скрутку можно только для двух проводов, не более.

Сложите зачищенные жилки крест-на-крест друг на друга примерно посередине открытой области и начните скручивать. Один провод обвивается вокруг другого провода, таким же образом наматываем второй провод вокруг первого.

Скрутка бинта

Многожильные провода можно соединять между собой методом бандажной скрутки. При этом соединяемые провода зачищаются на одинаковую длину и накладываются параллельно друг другу. В таком положении они фиксируются третьим проводом, который туго наматывается на оголенную поверхность соединяемых проводов.

Обратите внимание, что с помощью такой скрутки можно соединять жесткие многожильные провода, но в качестве фиксирующего обязательно нужно использовать мягкий (гибкий) провод. Чем туже вы намотаете фиксирующую проволоку, тем надежнее будет контактное соединение.

С помощью стяжки можно соединить более двух проводников.

Одножильные провода

Все вышеперечисленные способы скрутки многожильных проводов можно применять для одножильных проводов. Но лучше всего в этом случае использовать параллельное соединение.

Запомните самое главное, перед подключением одножильных проводов изоляционный слой на них следует зачистить только вдоль жилы под углом. Особенно это касается алюминиевых проводников. Если вы запустите нож на 9Угол 0 градусов вокруг проводника, изоляция, конечно, будет удалена. Но в дальнейшей работе при малейших движениях в месте разреза проводник со временем пойдет на разрыв и, в конечном счете, произойдет разрыв вены.

Зачистите изоляционный слой на присоединяемых проводах на 3-4 см. Уложите провода друг на друга под углом 45 градусов, но не в месте оголения проводов, а на 1,5-2 см выше от места среза изоляции. Удерживайте это место левой рукой, а правой начинайте скручивать оба провода. Сначала они будут скручены вместе с изоляционным слоем, затем пойдет соединение чисто голых жил.

Какими бы сильными ни были ваши руки, в конце обязательно докрутите пассатижами, особенно это опять же касается алюминиевых проводов.

Еще один важный совет! После того, как вы сделаете скрутку, не спешите ее изолировать. Дайте электрической цепи поработать несколько часов, затем выключите вводной автомат в квартиру и проверьте температуру в месте скрутки. Если узел горячий, то контактное соединение оказалось ненадежным и его лучше переделать. Если нагрева не обнаружено, то скрутка сделана качественно, ее можно изолировать.

Если нужно выполнить большое количество скручиваний, можно использовать отвертку с самодельным приспособлением, как показано на видео ниже:

Методы изоляции кручения

Скрутить провода — полдела; очень важно качественно утеплить это место. Изолировать изготовленный электроузел можно тремя способами: с помощью изоляционной ленты, термоусадочных трубок и колпачков СИЗ. Рассмотрим каждый из них подробнее.

Изолента

Изолента – это специальный материал, основным назначением которого является изоляция места соединения электрических кабелей и проводов. Какие бы современные технологии ни появлялись, вряд ли можно найти электрика, у которого в кармане не было бы рулона изоленты. Это самый распространенный и недорогой теплоизоляционный материал.

Существует множество его разновидностей. Ленты производятся на основе слюды и стекловолокна, полиэфирных и эпоксидных пленок, ацетатной ткани и бумаги. Рекомендуем использовать ленту ПВХ (используется поливинилхлорид) для изоляции скрутки в бытовой электросети. Для его изготовления возьмите поливинилхлоридную пленку и сверху нанесите клей. От качества этих двух составляющих зависит качество самой изоляционной ленты, а соответственно и надежность изолированного соединения.

Лучшей считается изолента, для изготовления которой используют клей на каучуковой основе и пленку ПВХ класса А. Этот материал обладает такими положительными качествами, как:

Высокая адгезия (сцепление разнородных поверхностей).
Повышенная эластичность (отлично тянется и склеивается).

Обязательно учитывайте это при покупке клейкой ленты.

Изолента должна быть обернута вокруг скрученного участка не менее чем в два слоя. Начинайте наматывать на 2–3 см выше оголенной жилы так, чтобы лента перекрывала изоляцию провода. Это позволит добиться максимальной герметичности и надежности изоляции, защитит контактное соединение от попадания влаги. Затем накручивайте немного под углом, двигаясь к концу скрутки. Когда вы дойдете до конца, согните ленту вокруг кончика витка и продолжайте наматывать теперь в противоположном направлении. Дойдя до места начала намотки, ножом разрежьте изоляционную ленту. Для оперативности можно повторить то же самое еще раз и сделать изоляцию в четыре слоя.

Данную ленту рекомендуется использовать для изоляции скруток, устанавливаемых в сухих помещениях.

Тепловая трубка

Трубка термоусадочная (сокращенно ТУТ) изготавливается из термополимерных материалов, имеющих свойство изменять свою геометрическую форму и размеры (сжиматься или расширяться) под воздействием горячего воздуха, воды или повышенной температуры.

Основное преимущество термотрубок в том, что их можно надевать на предметы со сложным профилем, что как раз и имеет скрутка проводов. Термоусадочная трубка обеспечивает отличную электрическую изоляцию и защищает от механических повреждений. Трубки бывают разного диаметра. Материал, из которого они изготовлены, негорючий и нетоксичный.

Промышленные фены используются для нагрева трубок. Этот инструмент стоит недешево и покупать его только для изоляции места сращивания проводов экономически нецелесообразно. Поэтому дома часто используют обычный фен или зажигалку.

Важно помнить, что при таком способе изоляции термоусадочную трубку необходимо надевать на один подключаемый провод заранее (до скрутки).

Отрежьте трубку с запасом, при надевании на оголенный участок она должна выступать за изоляционный слой жилы не менее чем на 1 см.

Когда витое соединение электрических проводов будет завершено, натяните трубку на это место. Направьте на него тепловую струю фена или пламя зажигалки, под действием горячего воздуха трубка мгновенно уменьшится в размерах и плотно сожмет изолируемый участок. Безопасный, быстрый и недорогой способ.

Обратите внимание, что подключенные провода, изолированные термотрубкой, могут использоваться для прокладки под землей или под водой. Этот теплоизоляционный материал рекомендуется использовать на открытом воздухе, в саунах и ванных комнатах, так как он надежно защитит скрутку от влаги.

Как правильно выбрать термоусадочную трубку, показано в этом видео:

Колпачки СИЗ

При монтаже электропроводки в квартире или доме в качестве изоляции мест присоединения могут использоваться колпачки СИЗ (соединительная изолирующая скоба).

В этом случае достаточно сделать только качественную скрутку, без пайки. Наконечник необходимо срезать и надеть с усилием СИЗ, обжимные пружины внутри колпачка раздвинутся и плотно обхватят соединяемый стык. Для лучшего прилегания к поверхности стыка колпачок закрутите по часовой стрелке.

РубрикаРазное
