Соединение проводов в распределительной коробке: схема, скрутка и спайка

Соединение проводов в распределительной коробке требует от мастера соблюдения всех условий. В случае неверного подключения под угрозой находятся не только бытовые устройства, но и безопасность жилья. Существуют правила и нормы, которых нужно придерживаться при подсоединении проводников в распределительной коробке.

Содержание

Для чего нужна распределительная коробка
Способы соединения проводников
Клеммные колодки
Клеммы Wago
Самоизолирующие зажимы (СИЗ)
Опрессовка гильзами
Пайка
Скрутка
Зажим типа «орех»
Болтовое соединение
Стыковка жил с разными сечениями
Проведение работ в земле и воде
Основные схемы расключения
Подключение розеточной группы
Подключение однокнопочного выключателя
Подключение двухкнопочного выключателя

Для чего нужна распределительная коробка

Одной из задач распределительной коробки является систематизация проводников

Провода и кабели, отходящие от электропроводки, должны распределяться по разным помещениям в квартире. В каждой комнате может быть несколько точек питания. Чтобы состыковать все проводники, используется специальное устройство, которое называется распределительной коробкой (также называют распаечной или разветвительной). В них укладываются все проводники от потребляющих устройств в соответствии со строгими правилами ПУЭ.

Распределительные коробки делятся на внутренние и наружные. Внутренние монтируются в специальную нишу в стене, на одном уровне с отделкой остается только крышка коробки. На стену крепятся внешние распредкоробки.

Встречаются круглые и прямоугольные коробки. Число выводов – 4, но могут делаться дополнительные. Для крепления на каждом выводе есть резьба.

К преимуществам распределительной коробки относят:

Улучшение ремонтопригодности системы. Необслуживаемый контакт несет потенциальную угрозу.
Систематизированность коммутации.
Простота профилактического осмотра.
Повышение степени пожарной безопасности. Особенно актуально в деревянных домах, где малейшая искра может вызвать возгорание.
Экономия при прокладке кабелей.

По определенным правилам проводится соединение проводников в коробке.

Способы соединения проводников

Способы соединения проводов

Есть несколько видов создания контакта проводников в распределительной коробке. Выбор зависит от материала жил, условий окружающей среды, числа проводов, сечения соединяемых кабелей.

Наиболее распространенные способы соединения:

клеммники;
пружинные клеммы wago;
самоизолирующие зажимы;
скрутка;
опрессовка;
пайка;
зажим типа «орех»;
болтовое соединение.

По требованиям ПУЭ нельзя просто скрутить провода. Это небезопасно для жилья.

Клеммные колодки

Соединение проводов при помощи клеммных колодок

Под клеммами понимают изделия из пластика с внутренней латунной втулкой с винтами по обе стороны. В эти места вставляются проводники и плотно фиксируются. Способ является весьма распространенным при соединении проводов в распределительной коробке.

Преимущества:

разные диаметры входных отверстий;
низкая стоимость;
надежность;
простота и удобство монтажа;
возможность соединения меди и алюминия.

Недостатки:

низкое качество самого изделия;
можно собрать только два провод;
риск разрыва тонких жил.

Для более надежной фиксации многожильных проводов применяются другие способы.

Клеммы Wago

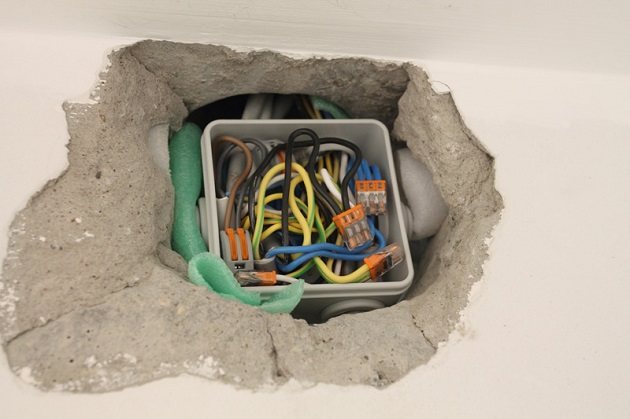

Клеммы Wago в распределительной коробке

Колодки wago представляют собой пружинный механизм. Они являются самыми популярными устройствами для создания контакта. По сравнению со стандартными клеммниками стыковка происходит при помощи рычажка. Он позволяет сохранить целостность проводника и не повредить его. Перед использованием проводник зачищается от изоляции. Затем жилы вставляются в отверстие.

Плюсы:

возможность соединения разнородных материалов – например, алюминиевого и медного проводов;
стыковка нескольких жил сразу;
не повреждаются тонкие жилы;
небольшие размеры;
легко делать установку;
надежность крепления;
возможность установки индикатора для контроля состояния электрической сети.

К недостаткам изделий Wago можно отнести только высокую стоимость.

Самоизолирующие зажимы (СИЗ)

Эти устройства представляют собой пластиковый колпачок с пружиной для фиксации кабеля.

Основные преимущества:

низкая цена;
негорючий пластик;
легкость монтажа;
широкий выбор цветовых оттенков.

Из недостатков можно выделить плохие крепежные свойства и невозможность стыковки разнородных материалов.

Опрессовка гильзами

Стык проводов гильзой

С помощью гильз можно создать качественный и надежный контакт. Суть метода заключается в установке защищенного от изоляции провода в специальную трубку – гильзу. После трубку опрессовывают путем сжатия и обрабатывают изоляционным материалом. Сверху накладывается термоусадочная трубка или изолента.

Плюсы:

высокое качество и надежность сборки;
невысокая стоимость.

Недостатки опрессовки:

одноразовое крепление;
необходимость приобретения специальных дорогостоящих инструментов;
для обжимки меди и алюминия требуется специальная гильза.

Опрессовка отличается высокой трудоемкостью и требует от мастера наличия определенных навыков.

Пайка

Среди всех предложенных пайка – самый надежный способ стыковки. Перед соединением зачищаются проводники, после чего оголенную жилу обрабатывают припоем. Провода окунаются в ванночку и после остывания обрабатываются изоляцией.

Главное преимущество способа – высокая надежность и качество.

Минусы:

Требуется профессиональный инструмент, с которым мастер должен уметь работать.
Высокие трудозатраты.
Соединение одноразовое. Его нельзя распаять.

Вместо пайки может применяться сварка. Принцип действия аналогичен, но есть важное различие – разные навыки при проведении работ. Специалист должен уметь обращаться со сварочным аппаратом.

Скрутка

Соединение проводов скруткой запрещено правилами ПУЭ. Скручивать проводники можно только в том случае, если будет использоваться еще один способ фиксации.

Зажим типа «орех»

Соединение типа «Орех»

Такой вид зажимов представляет собой устройство с двумя металлическими пластинками и четырьмя болтами, расположенным по углам. В пластине фиксируется зачищенный проводник и покрывается карболитной оболочкой.

Преимущества:

низкая стоимость;
простота установки;
соединение разных металлов;
качественная изоляция.

К недостаткам «Ореха» можно отнести ослабление контакта со временем и необходимость его подтягивания. Также зажим отличается крупными размерами, из-за чего его неудобно монтировать в распределительной коробке.

Болтовое соединение

Болтовое соединение проводов

Один из самых простых и незатратных способов соединения проводов – контакт при помощи болтов. Для работы потребуются только болт, шайбы и гайка. Соединение довольно простое – на резьбу болта надевается гайка и накручивается жила. Затем ставится еще одна гайка и накладывается вторая жила. Все сверху прижимается третьей шайбой и заканчивается гайкой. Сверху контакт покрывается изоляцией.

Болтовое соединение отличается следующими преимуществами:

стоимость;
простота установки;
можно соединять медь и алюминий.

Недостатки:

низкое качество фиксации;
необходимость большого количества изоляции.

Также болт является довольно большим, его сложно поместить в распределительную коробку.

Стыковка жил с разными сечениями

При соединении проводов с разным сечением используют клеммники Wago

Кабельная продукция выпускается с разным сечением. Чем больше площадь проводника, тем большую нагрузку он может выдержать. Для контакта двух проводов с разным сечением используют клеммные колодки wago. Если проводники выполнены из разных материалов, то потребуется специальная колодка, внутри которой нанесен специальный состав, оберегающий контакт от окисления. Также жилы разных размеров можно закрепить пайкой.

Проведение работ в земле и воде

Необходимость установки проводов в подземных или подводных условиях возникает довольно редко. В этих случаях нужно придерживаться определенных условий, чтобы контакт был прочным и надежным.

Прокладка проводов в воде может осуществляться с помощью специальной электроустановки — погружного насоса. Тогда концы проводников запаиваются и обрабатываются изоляцией. Сверху нужно надеть термоусадочную трубку. В случае соблюдения рекомендаций и условий эксплуатации контакт будет качественным и надежным и прослужит не один год.

Если электропровод прокладывается в земле, используется такой же способ защиты. Но если требуется сделать еще более безопасное соединение, можно прижать концы кабеля клеммной колодкой.

Соединительная коробка для проводов должна быть герметичной. Дополнительно она заливается силиконом. Для защиты от грызунов провода можно проложить в прочной трубке или кабеле.

Основные схемы расключения

Кроме соединения проводов в распредкоробке потребуется сделать их разветвление на розетки и выключатели. Расключить провода можно по-разному в зависимости от типа устройств и вида проводки.

Подключение розеточной группы

Розеточная группа обычно выделяется в отдельную независимую линию.

В коробке есть три провода с разным цветом. Каждый имеет свое назначение. Коричневый является фазовой жилой, голубой – ноль, а желто-зеленый – заземление. Реже могут применяться другие расцветки.

Перед тем как прокладывать провода их следует подрезать до одинаковой длины и сделать запас в 10-12 см.

Предварительно рекомендуется проверить назначение жил с помощью тестера.

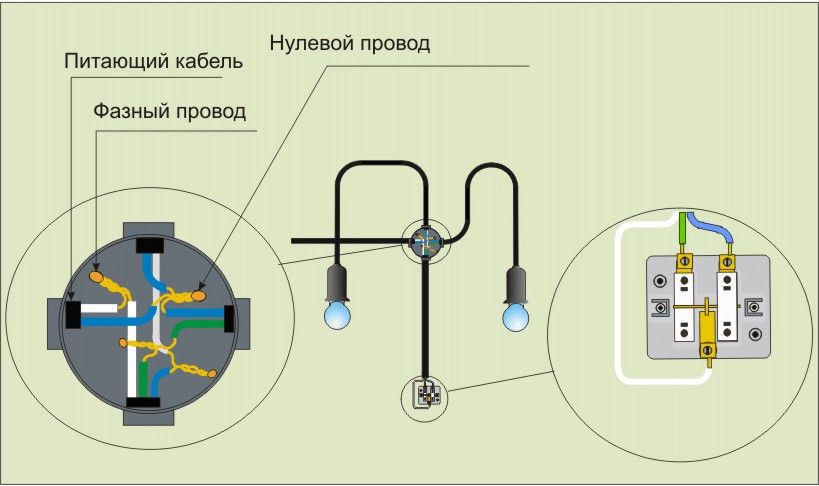

Подключение однокнопочного выключателя

Подключение одноклавишного выключателя

Если подключается переключатель, количество групп будет также равно трем. Способ соединения будет несколько отличаться. Есть три входа – от коробки или электрощита, от светильника и от выключателя. Фазу нужно подключить к кнопке переключателя. С выхода выключателя проводник проводится к осветительному устройству. Работать свет будет только в случае замкнутых контактов на выключателе.

Подключение двухкнопочного выключателя

Нередко применяются двухклавишные виды выключателей. Они способны обеспечивать две группы светильников. Схема их подсоединения несколько сложнее. К выключателю соединяется трехжильный кабель. Один его проводник является общим контактом выключателя, остальные отправляются к выходам с кнопок. Фаза объединяется с общим контактом. Нули следует соединить с обеих групп осветительных приборов. Фазы со светильников и проводники с выключателя объединяются попарно. Одна пара – от выключателя к фазе первого светильника, вторая – от выключателя ко второй лампочке.

Как установить распределительную коробку в кирпичной, бетонной стене (схема)

В случае строительства частного дома, хозяйственных построек или капитального ремонта, приходится прокладывать или менять электрическую проводку, в которой одним из основных элементов являются распределительные коробки. К установке коробок существует ряд требований руководящих документов, ПУЭ и отдельные нормативные акты. Производители делают несколько разновидностей распределительных коробок, каждая модель предназначена для специфических условий установки и эксплуатации. Рассмотрим основные виды коробок, назначение и особенности монтажа. Читайте также статью: → Распределительная коробка: монтаж и ремонт.

Содержание

Назначение распределительных коробок
Основные требования к местам установки распределительных коробок
Виды распределительных коробок
Особенности способов установки распределительных коробок различной конструкции
Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)
Разделка и подключение проводов в коробке
Часто задаваемые вопросы

Назначение распределительных коробок

В помещениях зданий на сооружениях различного назначения проводка прокладывается от вводного распределительного щита в большинстве случаев по стенам через распределительные коробки. В некоторых случаях монтаж осуществляется по потолку или полу. В классическом варианте частного дома или квартиры от РЩ отводятся три группы линий:

Осветительная;
Розеточная;
Линии для отдельных нагревательных приборов большой мощности.

На каждую группу в РЩ устанавливается автомат защиты. Нагревательные приборы, электроплиты подключаются, как правило, отдельной линией, минуя распределительных коробок с индивидуальным защитным выключателем.

Осветительные и розеточные линии прокладываются через коробки, в которых делается разрыв цепи для подключения ответвлений к розеткам, выключателям, люстрам плафонам и другим осветительным приборам.

Провода основной линии выбираются большим сечением, чем ответвления, это связано с тем, что на отдельной розетке или осветительном приборе токи нагрузки ограничены мощностью одного прибора. На основной линии сила тока суммарная от нагрузки со всех розеток.

Основные требования к местам установки распределительных коробок

Одним из основных требований ПУЭ является быстрый доступ к распределительной коробке, она недолжна, заставляться мебелью, бытовым оборудованием, замуровываться толстым слоем штукатурки или закладываться кирпичами. В случае ремонта проводки или проведения доработок крышка коробки должна легко открываться. Не рекомендуется устанавливать распределительные коробки в стенах на уровне размещения подвесных шкафов, дюбель или саморез при сверлении может попасть в коробку.

Оптимальный вариант установки распределительных коробок в 15 – 20 см под потолком, ответвления для розеток делаются вертикально вниз

Такая методика позволяет ориентироваться при сверлении стен, чтобы не повредить скрытые провода. При монтаже подвесных потолков делаются люки обеспечивающие доступ к коробкам. В старых помещениях проводку и коробки можно вынести наружу под каркас навесного потолка, в новых строениях это учитывается и делается сразу.

Виды распределительных коробок

Распределительные коробки разделяют по двум признакам, материалу изготовления и конструктивному исполнению.

Материалы:

Металлические;
Пластиковые.

Металлические коробки старого образца в большинстве случаев используются для установки в деревянных стенах с целью обеспечения пожарной безопасности. Современные модели делаются из пластика.

Табл.1 Распределительные коробки JBR

Модель коробки Ecoplast	Диаметр в мм	Технологические отверстия	Степень влаго защиты
JBR060	60 х 40	4 — Ø 20 мм	IP 44
JBR065	65 х 35	4 — Ø 20 мм
JBR070	70 х 40	4 — Ø20 мм
JBR080	80 х 40	4 — Ø 20 мм	IP 44

В зависимости от метода прокладки проводки и материала стен в коробках имеются конструктивные отличия:

Накладные коробки для открытой проводки;
Внутренние коробки для скрытой проводки;
Изделия могут быть квадратной или круглой цилиндрической формы с различной глубиной;
Для установки в кирпичные и бетонные стены;
Для крепления в стены с полым пространством, в декоративную отделку, гипсокартон, фанеру, ДСП или другие материалы.

Распределительные коробки различных моделей

В зависимости от условий установки выбирается конструкция распределительные коробки и соответствующий метод их установки.

Особенности способов установки распределительных коробок различной конструкции

Самый простой процесс при установке накладных коробок для открытой проводки. Они просто привинчиваются к поверхности стены саморезами или прибиваются дюбелями. В случае с коробками для скрытой проводки в стенах приходится сверлить отверстия соответствующего диаметра и глубины. Размеры коробок выбираются исходя из количества проводов, которые в нее заводятся, чем больше проводов, тем больше должен быть диаметр и глубина коробки.

Установка распределительных коробок в кирпичные и бетонные стены

Отверстия в кирпичных и бетонных стенах, в крайнем случае, можно продолбить молотком и зубилом, но это требует больших усилий и времени. В современных условиях используется перфоратор со специальными коронками различного диаметра, которые имеют победитовые, вольфрамовые или алмазные зубцы по окружности. В центре коронки устанавливается сверло с наконечником из перечисленных материалов, это стабилизирует коронку во время сверления.

Таким инструментом за пару минут высверливается отверстие в бетоне или кирпичной кладке на нужную глубину. После сверления центральная часть в виде цилиндра легко откалывается зубилом.Процесс сверления отверстия в бетонных стенах

Таблица с размерами различных моделей коронок по бетону

Модель коронки	Ø сверла/коронки в (мм)	Глубина коронки, в (мм)
Super HARD	15/100	70-150
Диам Алмаз	25/600	—
Bosch	20/162	—
DeWalt	25/152	—
Энкор	68	80

Перед установкой в технологические отверстия коробки заводятся концы проводов. По периметру отверстия накладывается гипсовый раствор и вставляется стакан на полную глубину, верхние края стакана корпуса коробки должные быть на уровне поверхности стены. После затвердевания раствора можно приступать к разделке и подключению проводов.

Совет №1 Чтобы верхняя грань коробки совпадала с уровнем плоскости поверхности стены устанавливать ее надо после прокладки проводов и штукатурки стен.

Коробки для наружной проводки

В случае с использованием коробок для открытой проводки провода заводятся в технологические отверстия через резиновые уплотнители в виде конуса. Для герметичности ввода срезается определенный уровень верхушки конусообразной заглушки соответствующий диаметру провода, который заводится в коробку. Читайте также статью: → Соединение проводов в распределительной коробке? СХЕМЫ.

Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)

В гипсокартоне отверстие можно просверлить коронкой по бетону, деревянные плиты сверлятся специальными коронками с несколькими зубчатыми пластинами. Коробки в этих случаях в своей конструкции имеют зажимные планки, которые после установки прижимаются к тыльной стороне листа гипсокартона вращением болтов. Перед установкой через отверстия в коробку заводятся концы проводов. Просверлить отверстия можно обычной дрелью с использованием соответствующей насадки.

Совет №2 Характерная ошибка, перед сверлением коронки перфоратором с коронкой по бетону не забывайте переключать его с режима перфорации в режим обычного сверления. В противном случае кипсокартон может просто проломится, треснет или получится бесформенное отверстие.

Разделка и подключение проводов в коробке

Провода в коробку заводятся на 15 – 20 см, с кабелей типа ПУНП, ВВГ и других подобного типа, внешний слой изоляции снимается почти полностью, оставляют 2 – 3 см перед технологичным отверстием. Изоляция с токопроводящих жил снимается на 7 – 8 см, соединяемые концы проводов в одну скрутку складываются в один пучок, на уровне и среза изоляции зажимаются плоскогубцами.

Примеры скруток в распределительной коробке

Вторыми плоскогубцами зажимаются концы оголенных проводов, первые пассатижи удерживаются на месте, вторые вращаются по часовой стрелке, таким образом, делается скрутка.

Характерная ошибка при скрутке проводов это перекручивание, стягивать жилы надо плотно, но рассчитывать усилие, чтобы провода не лопнули от перетяжки.

Неравномерно выступающие жилы на конце скрутки, ровно откусывают кусачками, по требованиям ПУЭ концы скрутки должны свариваться или пропаиваться. Для сварки можно использовать понижающий трансформатор 220/36В в качестве электрода используется графитовый стержень. На практике большинство электриков игнорируют эти требования, правильно сделанная скрутка обеспечивает надежный контакт.

После скрутки оголенные концы изолируются, это можно сделать различными способами:

Обычной ПВХ изолентой;
Термоусадочными трубками;
Пластиковыми колпачками.

Последнее время появляются коробки с контактными планками, где коммутация осуществляется на клеммах с болтовыми зажимами.

Закончив изоляцию, провода укладываются вовнутрь коробки, так чтобы скрутки не касались друг друга, потом закрывается крышка. Чтобы крышка гармонировала с интерьером, она окрашивается в соответствующий цвет, заклеивается кругом соответствующих обоев или другим материалом.

Схемы подключения проводов могут быть различны, в зависимости от подключаемых элементов проводки. Но есть общие правила:

Все провода заземления скручиваются в одну скрутку;
Все провода нейтрали скручиваются в отдельную скрутку;
Фазные провода тоже скручиваются в одну отдельную скрутку;
Провода от розетки в трехпроводной схеме подключаются напрямую к основной линии, один провод к фазной скрутке, второй к нейтрали и третий к заземлению.
Осветительные приборы подключаются фазой через выключатель, нейтральный провод от контакта цоколя идет в коробку на скрутку нейтрали, заземление от корпуса осветительного прибора к скрутке заземления.

Для удобства рассключения ПУЭ устанавливает правила, которые определяют назначение проводов по цвету:

Синий используется как нейтральный провод;
Красный, белый, коричневый и другие как фаза;
В качестве заземления проводник с желто-зеленой изоляцией.

Часто задаваемые вопросы

Отверстия в коробке сделаны у самого дна, провода подходят выше и мешают установке коробки в отверстие стены, как в этом случае поступить, может снять внешнюю оболочку, а жилы завести к отверстию между корпусом коробки и бетоном?

Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.

Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?

Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.

Оцените качество статьи:

Как установить электрическую распределительную коробку

Пошаговые инструкции по установке электрических распределительных коробок

Марк Дж. Донован

При сращивании или соединении электрических проводов для подачи питания на электрические устройства недопустимо просто скручивать провода вместе и оставлять их открытыми за стеной. В соответствии с Национальным электротехническим кодексом в таких ситуациях требуется электрическая распределительная коробка.

Установка электрических распределительных коробок очень проста, и они очень доступны по цене, поэтому нет веских причин не использовать их. Наоборот, есть все основания устанавливать их при разделке или соединении электрических проводов.

Электрическая распределительная коробка в первую очередь защищает человека от угрозы поражения электрическим током или пожара.

Они также защищают электрические соединения от повреждения пылью, водой и другими объектами, которые могут соприкасаться с ними.

Первым шагом к установке электрической распределительной коробки является выбор подходящей для работы. Убедитесь, что вы выбрали тот, который соответствует размеру и количеству электрических проводов и соединений, которые вам нужно сделать в распределительной коробке. Кроме того, обязательно выберите распределительную коробку, отвечающую экологическим требованиям. Национальная ассоциация производителей электрооборудования (NEMA) имеет рейтинговую систему для распределительных коробок, поэтому убедитесь, что вы выбрали одну из их рейтинговой системы.

Выбрав подходящую электрическую распределительную коробку, закрепите ее на стене или настенных стойках с помощью рекомендуемых крепежных деталей.

Затем протяните электрические провода в установленную электрическую распределительную коробку.

Обязательно втяните провода в коробку так, чтобы 6 дюймов каждого жгута проводов (кабель Romex ) свисали из коробки. Кроме того, убедитесь, что они все одного размера. Никогда не соединяйте вместе провода разного сечения, так как это может привести к возгоранию.

Затем срежьте защитную оболочку с каждого жгута проводов Romex, чтобы открыть отдельные провода заземления, белый и черный/красный провода.

Затем, , с помощью инструмента для зачистки проводов , зачистите каждый белый/черный/красный провод примерно на 5/8–¾ дюйма.

Затем скрутите соответствующие оголенные концы медных проводов вместе по часовой стрелке, а затем накройте каждую витую пару проволочной гайкой.

Если вы устанавливаете металлическую распределительную коробку, прикрепите косичку заземляющего провода к оголенным заземляющим проводам, скрученным вместе в электрической распределительной коробке, и прикрепите другой конец косички заземления к металлическому корпусу распределительной коробки.

Затем осторожно вставьте все провода в установленную электрическую распределительную коробку, следя за тем, чтобы при этом не сломать провода.

Наконец, закройте электрическую распределительную коробку крышкой, чтобы завершить установку электрической распределительной коробки.

Для получения справки по строительству нового индивидуального дома см. Лист предложений по строительству нового дома HomeAdditionPlus.com . Тендерный лист на строительство нового дома предоставляет вам знания о том, как планировать индивидуальный проект строительства дома и на что обращать внимание при найме подрядчиков для строительства вашего нового дома. Он также включает в себя подробную таблицу разбивки затрат и электронную таблицу для оценки ваших собственных затрат на строительство нового дома.

Сопутствующая информация

Что нужно знать об электрических распределительных коробках
Пластиковая оболочка электрических проводов Видео
Как починить ослабленную электрическую розетку

Цены на добавление бесплатного дома без обязательств!

Заполните нашу быструю и удобную форму за 3-5 минут и получите бесплатное ценовое предложение по пристройке дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке дома. Этот процесс является бесплатным, и вы не обязаны продолжать его после того, как получите смету стоимости пристройки к дому.

Как сделать электрическую распределительную коробку: руководство

Центр знаний

Новости и события
Стать дистрибьютором

Общие коробки

Распределительные коробки, имеющиеся в наличии, общие по размерам, гибкие в использовании, подходящие для категорий защиты.

УЗНАТЬ БОЛЬШЕ >

Индивидуальные коробки

Индивидуальные распределительные коробки из различных материалов, типов и номиналов.

УЗНАТЬ БОЛЬШЕ >

Принадлежности

Монтажные пластины, замки, стойки, кабели, кронштейны… все для расширения возможностей вашей системы шкафов.

УЗНАТЬ БОЛЬШЕ >

Это коробка, в которой находятся все основные электрические провода, обеспечивающие упорядоченное распределение проводов по другим частям дома или здания. Но как именно они сделаны?
Если вам интересно узнать больше о том, как изготавливаются электрические коробки и как они функционируют, оставайтесь с нами, пока мы собираемся изучить процесс строительства, используемые материалы и то, как используется каждый тип.
Материалы
Источник: Spruce
Чтобы начать процесс, вам нужно собрать материалы, необходимые для изготовления электрической распределительной коробки. Для начала вам нужно будет собрать следующие предметы, которые можно найти в любом магазине электротоваров в вашем районе.

Установка электрошкафа — это то, что может сделать каждый, кто разбирается в основах электричества. После того, как вы собрали все необходимые материалы, упомянутые выше, выполните следующие подробные шаги, чтобы настроить электрическую коробку, которая будет работать в кратчайшие сроки.
Источник: Spruce
При работе с любой электроустановкой первое, что вам нужно сделать, это отключить основное питание. Это делается из соображений безопасности, поскольку последнее, чего вы хотели бы, — это получить удар током, пытаясь установить импровизированную электрическую коробку.
Это можно сделать с помощью главного выключателя, который можно найти в доме. Если вы не можете найти его, найдите его и свяжитесь с вашим подрядчиком для получения дополнительной помощи. Взамен это может стоить вам денег, но всегда полезно воспользоваться услугами эксперта, если вы не знаете, что делать с электричеством.

Шаг 2. Установите коробку
Источник: Spruce
В зависимости от типа коробки, которую вы используете, начните подготовку коробки для установки электрической коробки. Установите флажок для всех необходимых мотыг, через которые будут проходить провода. Чаще всего отверстия закрыты тонкими клапанами, которые можно сбить. После того, как вы убедились, что все детали коробки целы, пришло время установить ее.
Шаг 3. Установите коробку
Источник: Spruce
Найдите хорошее место для коробки, которая находится вдоль главной линии электропередач. Это может быть в помещении или на улице. Как только вы нашли место, начните привинчивать коробку к стене, пока не убедитесь, что она надежно держится. Прежде чем прикручивать детали, убедитесь, что провода, которые вы собираетесь использовать, проходят через предусмотренные отверстия в электрическую коробку для последующей установки.

Шаг 4: Установите зажимы
Источник: Spruce
Установив коробку, начните аккуратно размещать надписи внутри коробки, убедившись, что они хорошо отделены друг от друга. Все провода обычно изолированы, но разделение проводов полезно для безопасности и аккуратности. Некоторые коробки, особенно металлические, поставляются со своими зажимами, но если их нет, вы можете вставить их самостоятельно и закрепить все на месте.
Шаг 5. Закрепите кабели
Источник: Spruce
Провода и кабели, проходящие через отверстия в коробке, также должны быть закреплены на месте. Если оставить их висеть без дела, коробка становится слишком тесной, и это увеличивает вероятность короткого замыкания, если провода в какой-то момент освободятся. Закрепите все провода при помощи хомутов к стенам. Просто убедитесь, что вы проявляете осторожность при затягивании, чтобы не повредить кабели.

Шаг 6: соедините провода
Источник: Spruce
Со всеми проводами пришло время соединить оголенные концы с основными линиями электропередач. Это следует сделать после того, как все кабели будут хорошо уложены и закреплены. Сначала начните с заземляющих проводов; они обычно бывают в виде зеленой изоляции. Затем присоедините нейтральные провода; они обычно бывают белого цвета и, наконец, присоединяются к черным. Убедитесь, что каждое соединение надежно закреплено разъемом и хорошо закрыто, чтобы избежать контакта оголенных проводов друг с другом. Это важно, так как это единственный способ избежать возгорания внутри распределительной коробки после включения основного питания.
Шаг 7: Заканчиваем

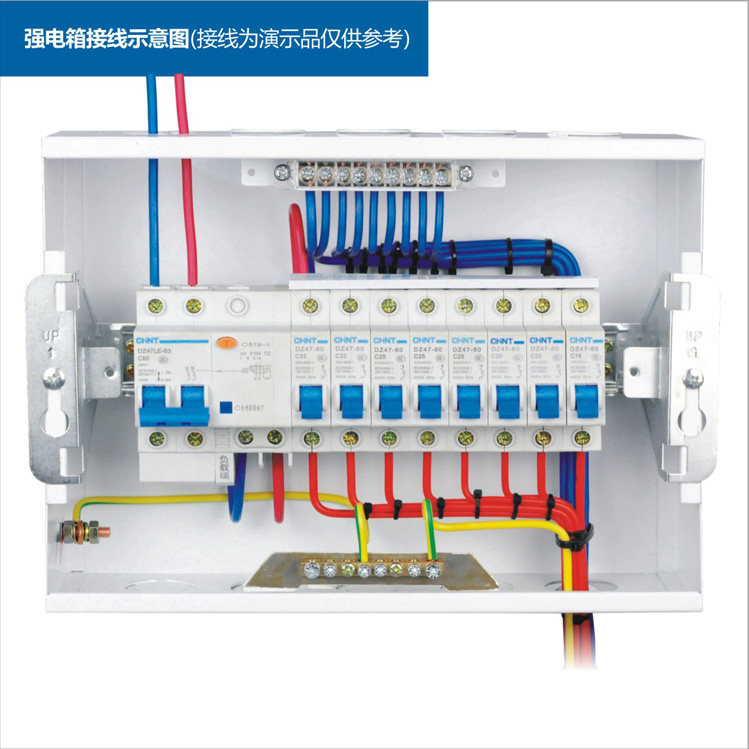

Источник: https://sc04.alicdn.com
Когда все провода подключены и хорошо закрыты, пришло время аккуратно сложить все в коробку. Это можно сделать с помощью клейкой ленты или шурупов. Существуют электрические коды, которым нужно следовать при этом; поэтому убедитесь, что вы знакомы с большинством из них, чтобы понять, как это сделать правильно. Как только вы будете удовлетворены всем и тем, как это выглядит, красиво закройте коробку и снова включите основное питание.
Заключение
В каждой электроустановке очень важным инструментом, обеспечивающим безопасность и удобство электропроводки, является электрическая коробка. Есть много типов ящиков, которые вы можете использовать, и каждый из них предназначен для конкретных условий.
