Как установить сифон на мойку с переливом

Большинство современных кухонь оснащается корпусной мебелью и бытовой техникой. Также ни одна кухня не обходится без такой детали, как мойка. Кроме того что это функциональное устройство, при правильном выборе мойка может быть и украшением рабочей зоны. Выбирая сантехнику для кухни стоит обратить внимание на продукцию японского бренда Omoikiri. В каталоге нашего интернет-магазина представлено не только множество моек из различных материалов, но и сопутствующие товары, такие как смесители, дозаторы, бытовые измельчители отходов и другие. Мойки «Омойкири» могут быть выполнены из нержавеющей стали, искусственного камня или керамики. Разные формы и цветовые решения позволят подобрать модель, которая станет настоящим украшением любого интерьера.

Установка новой мойки Omoikiri

Современные виды инсталляции кухонных моек предусматривают несколько различных вариантов их исполнения. Бывают изделия врезные, с креплением под столешницу и вровень с ней. Каждый тип установки предусматривает наличие определенных условий. Одним из ключевых является материал столешницы куда будет внедряться изделие. Например, мойки под столешницу чаще всего устанавливают в каменные панели, а накладные предпочитают пользователи у которых применяется деревянная поверхность. Независимо от того какому типу установки изделия вы отдадите предпочтение, подключение к коммуникациям останется неизменным.

Если не принимать во внимание подвод воды к смесителю, так как это отдельное устройство, то каждая мойка имеет только одно подключение — к системе канализации. Вариантов реализации отвода жидкости из кухонной мойки может быть несколько. В классическом варианте используется специальный сифон. Некоторые раковины оборудованы защитой от перелива. О том как правильно реализовать эту функцию на практике поговорим в данной статье.

Сифон для мойки

Эта деталь представляет собой изогнутую трубку. Иногда сифоны могут быть выполнены в виде колбы с крышкой для чистки его от мусора. При этом функцией этого изделия остается обеспечить гидравлическую пробку. Она нужна для того, чтобы неприятные запахи из системы канализации не попадали в помещение.

Сифоны с переливом практически не отличаются от обычных моделей. Разница заключается в наличии дополнительной трубки, идущей к верхней части мойки. В самой раковине при этом присутствует отдельный вырез у верхней ее кромки. Он служит для того, чтобы при наполнении вода не потекла через край, а уходила в канализацию. Для того чтобы эта система исправно функционировала периодически необходимо чистить сифон от мусора, который в него попадает при мойке посуды. В противном случае забитая сливная система не обеспечит должный отток воды.

Установка сифона на кухонную мойку с переливом

Существует множество различных вариантов сифонов для кухонных моек. Некоторые самостоятельно установить может быть довольно сложно. К таким относятся сливные системы, выполненные из металла. Однако в большинстве случаев монтаж этой детали не должен доставить каких-либо сложностей. Зачастую для установки достаточно одной отвертки и знание последовательности устанавливаемых деталей.

Сначала к мойке необходимо прикрепить сливные элементы. В основное, нижнее отверстие, вставляется сетка, а снизу, через специальные уплотнители крепится лейка. Для фиксации этих деталей между собой чаще всего используется обычный болт, выполненный из нержавеющей стали или латуни. Далее необходимо прикрепить верхний слив и шланг идущий к нему. Здесь тоже не должно возникнуть никаких сложностей. После всего этого собираем саму систему. Если она пластиковая, то все детали закручиваются от руки без особых усилий. После того как все детали собраны в одну конструкцию необходимо соединить слив с канализацией и проверить герметичность набрав в мойку воду.

Мойки от Omoikiri

Японская компания «Омойкири» уже много лет создает уникальную сантехнику и другие товары для кухни. Высокое качество продукции является одним из важнейших приоритетов компании. Все кухонные мойки Omoikiri изготавливаются из качественных материалов и оснащаются сифонами с возможностью подключения стиральной или посудомоечной машины. Благодаря применению японских технологий мойки и другая продукция марки имеют большой срок эксплуатации.

В каталоге нашего интернет-магазина вы сможете найти модели из искусственного гранита Artogratit или Tetogratit, нержавеющей стали, и искусственной керамики Artceramic. Модели могут иметь одну или две чаши, большое крыло с левой или правой стороны, а также перелив, защищающий дом владельца мойки от затопления. В каталоге можно найти мойки в различных цветовых решениях, которые подходят как для классических, так и для современных интерьеров.

Фирменный магазин

Помимо кухонных моек в каталоге omoikiri-moiki.ru вы сможете найти надежные смесители с керамическими картриджами, дозаторы для моющих средств, уникальные измельчители бытовых отходов и различные аксессуары. Также в каталоге представлены знаменитые кухонные ножи Mikadzo, которые изготавливаются из молибден-ванадиевой стали или закаленной керамики.

Всю продукцию марки вы можете заказать с доставкой на дом. Она осуществляется курьерской службой по Москве и Московской области, а в другие регионы России товары отправляются с привлечением независимых транспортных компаний. При покупке сантехники и другой продукции для кухни от компании Omoikiri заказчик получается официальную гарантию сроком:

на мойки из искусственного гранита Tetogratit — 15 лет;
на кухонные мойки из искусственного гранита Artogratit — 8 лет;
на мойки из искусственной керамики Artceramic — 20 лет;

на кухонные мойки из нержавейки — 15 лет;
на все смесители — 5 лет;
на измельчители отходов (диспоузеры) — 5 лет;
на дозаторы и аксессуары — 3 года.

Как собрать сифон для раковины на кухне

Для обеспечения быстрого отвода грязной воды в канализационную систему под раковиной устанавливается сифон. Замена и установка этого прибора для некоторых может представлять сложную задачу. В этом обзоре пойдет речь о том, как собрать сифон на кухне. Для того чтобы выполнить установку, необходим правильный подход, и тогда даже непрофессионал справится с работой. Для этого не нужен специфический инструмент, понадобится всего лишь отвертка.

Содержание

Устройство и предназначение
Комплектация
Сборка
Основные рекомендации по сборке
Процесс установки
Особенности крепления к мойке
Соединение с канализацией
Видео

Устройство и предназначение

Схема водяного затвора

Сифон не только удаляет грязную воду, но у него есть и другое предназначение. Благодаря особой конструкции в нем задерживается крупный мусор, поэтому исключается его попадание в канализационную трубу и поэтому уменьшается вероятность засорения. Но главная функция этого устройства заключается в образовании гидрозатвора, служащего защитой помещения от вредных и неприятных запахов.

Особого внимания заслуживает то, что для ванной целесообразно применить сифон, имеющий вид трубы с выполненным специальным S-или U-образным изгибом для образования водяной пробки. Для кухонной мойки он имеет более сложную конструкцию, так как он, главным образом, предназначен для накопления мусора с последующей очисткой.

Сифон для раковины

Сифоны для раковины на кухне имеют следующее устройство:

Патрубок для подключения к мойке. Конструкция при помощи гайки фиксируется к решетке-фильтру мойки.
Патрубок для подключения перелива. Используется в случаях, когда возможно подключение слива стиральной или посудомоечной машины.
Резервуар или стакан является главной частью конструкции. Внутри резервуара образуется гидрозатвор, а благодаря объемной крышке возможно быстрое удаление накопившегося мусора.
Патрубок отвода предназначен для подключения к канализационной трубе с целью отвода грязной воды.

Комплектация

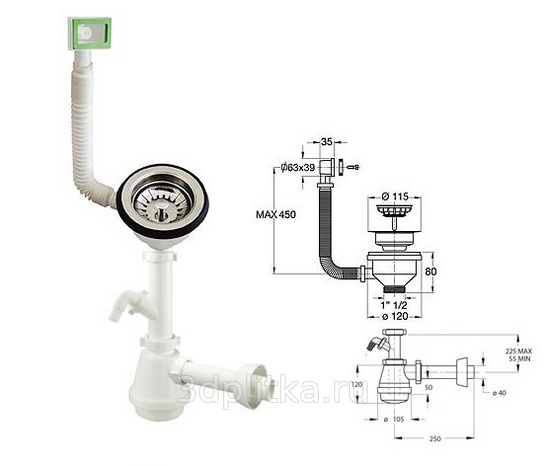

Конструкция сифона

Выше приведена схема, на которой показано расположение деталей. Но какая бы ни была конструкция сифона, в каждом из них есть небольшое колено или небольшой резервуар, благодаря которому некоторая часть воды задерживается в трубе. Так образуется гидрозатвор, который не позволяет шуму и неприятным запахам проникать в помещение.

Для изготовления данного прибора используют чаще всего пластик (пропилен, полиэтилен, ПВХ) или хромированный металл. Изделие из металла, кроме того, что отличается надежностью, еще и выглядит более привлекательно и солидно. Но со временем происходит окисление металла даже несмотря на гальваническое покрытие. По этой причине в быту предпочтительнее будет использование пластиковых приборов, в процессе эксплуатации не поддающихся коррозии и легко очищающихся от грязи, а также более доступных по цене.

Сифоны

Комплектация пластикового сифона:

Патрубок для подключения к раковине. При помощи гайки фиксируется устройство к решетке-фильтру мойки.
Патрубок отвода. Его подключают к канализационной трубе с целью отвода грязной воды.
Стакан или резервуар является главной частью конструкции. В стакане образуется гидрозатвор. Снизу находится крышка, которая предназначена для быстрого удаления накопившегося мусора.
Выпускной патрубок. В некоторых моделях добавлен отвод, через который выполняется подключение слива стиральной или посудомоечной машины.
Защитная решетка, устанавливающаяся в сливное отверстие мойки, не пропускает в канализацию крупные отходы.
Резиновая пробка, предназначенная для закупорки отверстия слива. В дешевых устройствах такая пробка не предусмотрена.
Резиновая прокладка для размещения между выпускным патрубком и раковиной. Толщина прокладки может составлять 3–5 мм.
Резиновая прокладка под выпускной патрубок.
Гайка из пластика выпускного патрубка.
Соединительный винт из меди или нержавейки Ø 6–8 мм. Примечательно, что дешевые модели идут в комплекте с металлическими винтами с тонким напылением из никеля или хрома. Винты из такого материала ненадежны, быстро ржавеют и разрушаются. Выбрать устройство с качественным магнитом можно с помощью небольшого магнита, которым проверяется металл. Винты из нержавейки не будут магнититься.
Гайка из латуни, меди или нержавейки. В этом случае железная гайка не подойдет, так как из-за коррозии она не прослужит даже более года.
Корпус изделия в виде колена или бутылки.
Пластиковая стяжная гайка.
Две конусные резиновые или пластиковые прокладки.
Канализационный отвод.
Гайка для крепления пластмассового переходника.
Стакан или крышка сифона – для прочности прибора.
Резиновая большая прокладка для плотного прилегания крышки прибора к корпусу.
Канализационный отвод – стандартная пластиковая или гофрированная труба, пластиковый патрубок, гибкий шланг.

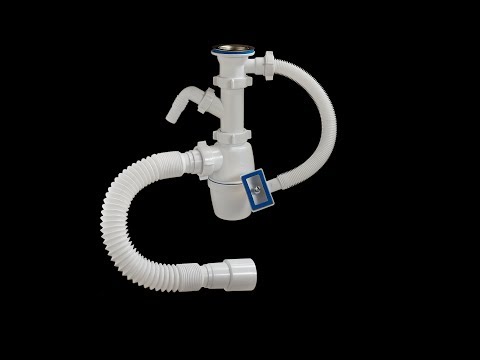

Сифон с переливом

Также может быть сифон с переливом, который устанавливается на раковинах, в конструкции которых предусмотрен перелив.

Сифон бутылочного типа

Прибор бутылочного типа, несмотря на более сложную конструкцию, больше популярен в быту, чем трубный сифон, так как компактен и легок в обслуживании. А если в слив случайно попадают ценные предметы, их можно легко извлечь путем откручивания нижней крышки.

Сборка

Сифон в упаковке

Монтаж сифона может выполнить каждый хозяин дома. Но хотя сборка и монтаж прибора относительно простые, тем не менее, данный процесс требует ответственного подхода. В противном случае халатное отношение приведет к протеканию и возникновению в помещение неприятных запахов из сливного отверстия.

При покупке нужно убедиться, что резиновые прокладки хорошего качества. В присутствии продавца собранный прибор разбирают, чтобы удостовериться, насколько крепления надежные и все комплектующие имеются в наличии. Не стоит игнорировать возможные дефекты (сколы, трещины, заусенцы), так как именно они могут способствовать протечкам.

Выбирая кухонный сифон, следует обращать внимание на некоторые моменты:

Диаметр отверстия раковины должен совпадать с диаметром решетки-фильтра, идущей в комплекте с прибором.
Подключение других сантехнических приборов. Если требуется подключить стиральную или посудомоечную машину, требующую отвода воды в канализационную трубу, следует приобрести устройство с дополнительным выводом для подключения сливного шланга.
Размеры изделия для установки под мойкой нужно свободное пространство. В противном случае необходимо приобретать прибор небольшого размера.
Диаметр канализационного отверстия. Труба, служащая соединением выходного патрубка и канализации, должна быть соответствующего диаметра. В случае с меньшим диаметром может потребоваться резиновый переходник, но диаметр не должен быть больше канализационного отверстия.
Эстетическое решение. Если прибор внешне закрыт или спрятан в кухонную тумбу, то не имеет значения, из какого материала он выполнен. А для открытого расположения уместно будет приобрести хромированное изделие, хотя и стоимость его дороже.
Стоимость изделия. Не всегда качество прибора зависит от его стоимости. Вполне естественно, что эксплуатировать металлический сифон на кухне можно гораздо дольше, чем пластиковый. Но, в принципе, и пластиковое изделие может прослужить весьма длительный срок. Поэтому разница в цене обусловлена внешней составляющей, нежели функциональностью.

Основные рекомендации по сборке

Как правило, в комплекте с прибором прилагается инструкция для сборки изделия. Но даже если она отсутствует, можно без особых трудностей смонтировать самостоятельно. В этом помогут следующие советы:

Лучше всего сифон для кухонной мойки собрать вручную, не используя шуруповерт (вместо отвертки). Это позволит контролировать силу зажима, чтобы не нарушалась целостность соединений на резьбе.
Перед тем как детали закрутить, на место устанавливают резиновые прокладки. Для надежной герметизации можно использовать сантехнический герметик.
Высоту патрубка, соединяющего мойку и стакан, можно регулировать. При изменении положения прокладки-уплотнителя устанавливают оптимальную высоту прибора.
Гайки необходимо затягивать, но не переусердствовать, иначе можно сорвать резьбу.
Когда все детали соединены, удаляют лишний герметик (если его использовали). Обязательно необходима визуальная проверка качества сборки.

Процесс установки

Установка сифоне на кухне

Прежде чем установить слив для раковины, нужно выполнить подготовительные работы. В случае соединения со старой чугунной трубой последнюю очищают от грязи и устанавливают резиновую прокладку. У пластиковой трубы оконечник выводится на нужный уровень (максимум 40 см от уровня пола). После этого на оконечник устанавливают переходник.
Далее производится демонтаж старого оборудования. С помощью отвертки отвинчивается крепежный винт.
Следующее действие − тщательное очищение посадочного места от ржавчины, грязи и жира.
Теперь сифон устанавливают и крепят при помощи винта смеситель с ловушкой.
Необходимо соединить основную часть прибора с трубой под раковиной.
В некоторых случаях можно подключить бытовую технику (посудомоечную или стиральную машину). Но лучше соединить с канализацией и выполнить первичную проверку. Во время проверки отводы необходимо закрыть заглушками.
Если в ходе проверки протечек не было, тогда возможно подключение дополнительной техники. Для надежности сливные шланги посудомоечной и стиральной машин крепят хомутами. Следует убедиться, чтобы шланг для слива воды не был изогнут или перекручен, и вода беспрепятственно стекала по нему.

Особенности крепления к мойке

Крепление сифона к мойке

В том случае, если раковина побывала в эксплуатации, и требуется замена сифона на новый, производится демонтаж старого прибора с последующей очисткой поверхности мойки от грязи и налета в местах крепления.

Важно помнить, что при монтаже прибора потребуется отсоединить его от канализационной трубы. Чтобы избежать распространения неприятных запахов, канализационное отверстие необходимо закрыть влажной ветошью, которая будет служить в качестве временной пробки для кухонной мойки. Также можно надеть на трубу целый полиэтиленовый пакет и обмотать веревкой.

Сифоны продаются в комплекте с решеткой-фильтром, которая вначале крепится к мойке при помощи крепежного болта (в более старых моделях эта часть прижимается гайкой снизу), а затем производится крепеж сливного прибора.

Соединение с канализацией

Подключение сифона к канализации

Грамотное подключение сифона под мойкой заключается в соединении отводящего патрубка и основной канализации при помощи гофрированной трубы. Гибкий отвод обеспечит подключение прибора независимо от расположения канализационного отверстия. Если отверстие имеет большой диаметр, то используют дополнительную резиновую прокладку или пластмассовый переходник. Главное, чтобы слив плотно соединялся с канализационной трубой.

По окончании монтажа следует пустить воду в раковину, чтобы проверить, насколько герметичны все соединения. Если протечек воды под мойкой нет, работа считается завершенной.

Таким образом, чтобы установить или заменить сифон, необязательно нужно быть специалистом. Достаточно правильно выбрать прибор и следовать техническим рекомендациям. И тогда это не сложное устройство долго вам прослужит.

Видео

В этом видео показано, как выполняется сборка на кухне:

Помогла ли вам статья?

сборка и установка переливного слива

Слив для раковины, как и любое другое сантехническое оборудование, подвержен поломкам и часто перед домашним мастером встает вопрос о замене устройства. Его установка – несложная процедура, ради которой нет смысла приглашать профессионального сантехника.

Рассмотрим подробнее, как устроен слив для раковины и какие нюансы учитывать при выборе устройства. Также опишем пошаговую технологию сборки и установки сливного приспособления.

Содержание статьи:

Назначение и конструктивные особенности
Основные типы сливных устройств
- Классификация устройства
- Материал производства Раздел
- Сифоны для нестандартного оборудования
- Этап №2. Демонтаж старого сифона
- Этап №3. Сборка элементов конструкции
- Этап №4. Особенности сборки перелива
- Шаг №5. Монтаж устройства слива
- Шаг №6. Проверка работоспособности системы
Выводы и полезное видео по теме

Назначение и особенности конструкции

Слив для раковины в ванной или кухне перелив – это изогнутая конструкция, ключевое назначение которой – перенаправлять лишнюю воду в канализацию, тем самым предотвращая перелив чаши раковины.

Устройство практически идентично конструкции, предназначенной для мойки.

В момент смыва вода сначала поступает в полость сифона, откуда стекает в изогнутое «колено» и движется в сторону общего слива

Конструктивно переливной перелив для мойки или умывальника состоит из следующих элементов:

Гидрозатвор — Представляет собой «П»-образный элемент, выполняющий двойную задачу: предотвращает появление запаха запаха из канализации и предохраняет сливную трубу, расположенную внизу, от засорения.
дренажная трубка – изготавливается из гофрированной или жесткой пластиковой трубы и предназначен для перенаправления сточных вод в канализацию.

Главный секрет функциональности сифона в его конструкции. Из-за изгиба вода не уходит полностью из трубы. Образуется гидрозатвор и выступает преградой на пути проникновения канализационного «янтаря» в сливное отверстие.

Самый простой вариант сифона представляет собой пластиковую конструкцию, собранную из патрубков различной конфигурации и манжет диаметром 32-40 миллиметров

Такие конструкции удобны тем, что в случае засорения их несложно снять и прочистить механическим или .

Хотите установить более долговечное устройство, которое не так боится засорения? В этом случае для раковины лучше приобрести конструкцию в виде переливного слива. Отличается от традиционных моделей тем, что оснащен дополнительной трубкой.

Данное устройство соединяет отверстие, выполненное в верхней части борта чаши, с элементами системы слива, расположенными перед сифоном. За счет этого перелив сливает жидкость из раковины, тем самым предотвращая переполнение чаши.

Вспомогательная трубка, выполняющая функцию перелива, может быть изготовлена из жесткого пластика или гибкого гофра; крепится к элементам конструкции с помощью пластикового хомута

Снаружи сливное отверстие закрывает решетку. Он выполняет защитную функцию, задерживая мелкий мусор и волосы, тем самым предохраняя систему от засорения.

Фотогалерея

Фото

Перелив — отверстие в верхней части раковины, предназначенное для слива лишней воды из бака в случае, если хозяева забыли перекрыть воду

К переливному отверстию подсоединяется труба, через которую лишняя вода сливается в канализацию. Переливное отверстие может располагаться не только рядом со смесителем, но и на противоположной стенке чаши

В моделях с донным клапаном вода в переливной трубке поднимается до общего уровня. Превысив максимальный уровень, вода переливается через стенку сифона и опускается ниже клапана

В небольших раковинах иногда не подходят переливы, так как эти устройства не рассчитаны на длительное использование

Существуют модели со скрытым переливом, представляющим собой систему отверстий, замаскированных узором или рельефной сантехникой

В моделях со скрытым и переливом, и переливом можно определить их положение, внимательно посмотрев на прибор. Вода заполняет раковину и на определенной высоте стекает в слив через чуть различимые канавки по периметру чаши

Во многих видах дизайнерской сантехники перелив не предусмотрен, так как его наличие портит идею и не украшает дизайн . Они оснащены автоматическими сливами с донным клапаном и датчиком. При достижении предельного уровня срабатывает датчик, автоматически открывается клапан, вся вода уходит в канализацию

В раковинах напольных, дизайнерских, настольных чашах к изделию прилагается сливно-переливное устройство. Найти замену в свободной продаже аналогичному устройству бывает проблематично, поэтому при покупке такой сантехники слив-перелив купить в наличии

Слив традиционный

Расположение жемчуга на передней стенке

Клапан слив-перелив с донным клапаном

Чаша без перелива

Вариант исполнения скрытого монтажа

Раковина скрытого монтажа с переливом

Дизайнерские изделия без перелива

Умывальник напольный

Основные типы сливных устройств

Существует несколько типов сливных систем. Одним из самых распространенных вариантов является конструкция, в которой слив крепится посредством большой стопорной гайки. Такой способ крепления можно встретить даже в санузлах домов, построенных более двух десятков лет назад.

Классификация устройства

Сливные сифонные системы, используемые для подключения раковин, бывают трех типов: колбовые, коленчатые и комбинированные.

Различаются по типу конструкции:

Бутылка или груша . Основными элементами конструкции являются два цилиндра, погруженные друг в друга. Внутри колбы устройства установлен тройник, который распределяет жидкость и образует гидробарьер.
Труба . Основным элементом двухвитковой конструкции является «S» или «U»-образный изгиб трубы, образующий гидродемпфер.
Устройства смешанного типа . Помимо конструктивных элементов конструкции бутыли, дополненных двумя перегородками, они снабжены гофрошлангом.

В устройствах бутылочного типа стоки, поступающие в сифон, движутся по внутренней трубе меньшего диаметра. Достигнув дна, стоки поднимаются через полость между внутренним и внешним цилиндрами и сбрасываются в канализационную трубу.

Бутылочные модели получили свое название из-за продолговатой формы бачка, который внешне очень похож на настоящий стеклянный сосуд

Бутылочные сифоны выгодны тем, что даже при редком использовании сантехника не высыхает довольно долго. Такой эффект достигается за счет того, что выход из сифона расположен примерно посередине колбы.

Многие владельцы отдают предпочтение бутылочным сифонам и по той причине, что при необходимости к ним всегда можно подключить несколько сливов. Для этого конструкцию нужно лишь оснастить дополнительным элементом.

Оснастив бутылочный сифон вспомогательным штуцером, вы всегда сможете подключить к системе слива дополнительную насадку от стиральной машины

Сифоны смешанного типа хорошо зарекомендовали себя в работе. Гофрированный сифон, применяемый при обустройстве сливной конструкции смешанного типа, представляет собой модифицированный вариант обычной изогнутой трубки.

Ключевое отличие трубы, используемой при обустройстве конструкции слива смешанного типа, заключается в том, что она представляет собой не жесткую деталь, а подвижный гибкий шланг

В отличие от бутылочного и трубного вариантов, среди комбинированных вариантов отсутствуют модели с раструбами, а поэтому к ним нельзя присоединять переливные системы и бытовую технику.

Отдел материалов производства

Представлены к продаже В зависимости от материала изготовления бывают двух видов: из полимеров и из металлических сплавов.

Полимерные изделия славятся невысокой ценой и простотой монтажа. Конструкции, оснащенные гофрированной трубой, удобно регулировать по длине.

Но срок службы конструкций из ПВХ относительно невелик. Да и герметизирующие свойства собранных конструкций оставляют желать лучшего. Поэтому все соединительные элементы в обязательном порядке при сборке оснащаются резиновыми прокладками.

Стремясь снизить риск засорения внутренних стенок труб от наслоений грязи, ведущие производители при создании полимерных изделий включают антибактериальные компоненты

По надежности и долговечности более выгодны металлические элементы водосточных систем. Модели из цветного металла: латунь и бронза наиболее востребованы в бытовом применении. Обвязка из таких материалов часто имеет хромированное покрытие, за счет чего приобретает достаточно презентабельный вид.

Единственным недостатком металлических труб является склонность внутренних стенок задерживать и накапливать слизь и грязь, что может привести к засорению.

Для предотвращения скопления грязевых отложений на внутренней поверхности стен в процессе производства производители покрывают металлические изделия защитной хромовой пленкой.

Монтаж металлоконструкций не представляет особой сложности. Заминка может возникнуть только на этапе, если нужно укоротить выходной патрубок.

Сифоны для нестандартного оборудования

Для нестандартных моделей двойных моек «твин» используются сифоны, оснащенные двумя выходами. Такие сифонные устройства подключаются к стокам обеих раковин, а чуть ниже по ходу сточных вод объединяются в общую колбу.

Как и у одиночных моделей, конструкция сифонных устройств сливных систем с двумя выходами может быть трубчатого или бутылочного типа

Вам необходимо подключить мойку, размещенную на открытой полке, к коммуникациям? Тогда выбирайте модель, предполагающую скрытую установку. Да, по цене он будет несколько дороже традиционных вариантов, но полностью скроет неэстетичные элементы коммуникаций.

Помимо гофрированных труб D32/40/50 мм, в продаже также можно найти универсальные изделия, оснащенные ступенчатым концом излива, которые удобно адаптировать под любой размер

Сливные системы таких конструкций не составит труда спрятаться в нише, закрытой декоративной ширмой. Но стоит помнить, что если изгиб выпускной трубы окажется слишком коротким, велик риск появления неприятного канализационного «аромата».

Технология переливного слива

Нет ничего сложного в том, чтобы самостоятельно установить сливной перелив. В комплекте к каждому устройству обычно идет инструкция. В нем содержится информация о том, в какой последовательности нужно собирать конструкцию.

Проще всего будет самостоятельному мастеру, который установит мойку с переливным каналом, предусмотренным в конструкции мойки:

Фотогалерея

Фото

Сливную трубу поставляем с уплотнительной прокладкой и пластиковым креплением орех. Подключаем его с одной стороны к расположенному на стене отводу в канализацию, с другой стороны выводим в боковой отвод сифона. Гайки соединения с трубой не затягиваем до упора

С помощью уплотнителей присоединяем следующий участок сливного канала к отверстию, расположенному вверху сифона

Надеваем уплотнительное кольцо на сливной патрубок. Проверяем, насколько равномерно и точно он распределяется, затем подсоединяем сифон к сливной трубе, затянув пластиковую гайку

Гайки крепления пластикового сифона затягиваем вручную. Прикладываем дозированное усилие на завершающих этапах завинчивания. После фиксации верхней гайки осторожно затяните боковую

Этап 1: Сборка и подключение дренажной трубы

Этап 2: Установка штуцера для соединения слива с сифоном

Этап 3: Подключение сифона к сливу раковины

Этап 4: Затяните вручную пластиковые гайки

Этап 1. Подготовка необходимых материалов и инструментов

При всем разнообразии моделей сливного оборудования практически идентичны. Поэтому, даже если на вашей сантехнике была установлена сливная система, например, бутылочного типа, вы легко сможете заменить ее на такой же комбинированный вариант.

Вне зависимости от конструкции любой слив работает по принципу двух сообщающихся сосудов: в верхней точке находится подводящая труба, принимающая отработанную жидкость из раковины, под ней сливной шланг, выводящий ее в канализацию, а между в них имеется гидрозатвор

В стандартный комплект сифона входят следующие позиции:

корпус устройства;
патрубок;
декоративная накладка;
пластиковые и резиновые манжеты;
соединительные гайки и винты;
Резиновые плоские прокладки.

Чтобы лучше понять последовательность, в которой нужно собрать конструкцию, разложите все элементы сифона на столе или на полу.

Для работы с сантехническим оборудованием (герметики) лучше всего выбрать полужидкий герметик на силиконовой или каучуковой основе

Монтаж системы будет невозможен без набора необходимых инструментов.

Для работы потребуются:

плоская отвертка;
разводной ключ;
Лента ФУМ;
герметик;
емкость для сбора воды;
хлопчатобумажная ткань.

Если в процессе работы вам необходимо нарезать трубы и гофры до нужного размера, заранее приготовьте рулетку и ножовку. Для шлифовки краев трубы – наждачная бумага.

Шаг №2. Демонтаж старого сифона

Для снятия сифонного устройства с истекшим сроком годности необходимо открутить центрально установленный винт в решетке, расположенной в сливном отверстии.

Часто винт и гайка сливной решетки «прилипают» друг к другу в процессе эксплуатации. Если вы никак не можете их открутить, сначала демонтируйте нижнюю часть сифона, оставив нетронутой верхнюю трубу. Вращая эту деталь, вы поможете ослабить сухую гайку и винт.

После демонтажа старого оборудования необходимо очистить внутреннюю полость канализационной трубы, удалив из нее оставшуюся грязь и осыпавшийся цемент

С момента демонтажа старого сифона до начала подключения нового оборудования, Канализационный раструб лучше «заткнуть» тряпкой или пробкой соответствующего размера.

Этап №3. Сборка элементов конструкции

При монтаже трубного водоотвода сборку конструкции можно производить в процессе монтажа, последовательно «натягивая» все элементы. Если вам предстоит работать с флягообразной системой, прежде чем собирать такой слив для раковины, необходимо провести ряд подготовительных работ.

В первую очередь устройство помещается под чашу и проводится предварительное тестирование, чтобы убедиться в соответствии размеров. После этого проверьте надежность крепления нижней трубы.

Для этого отверните пробку по резьбе и осмотрите на наличие сколов и других дефектов резинового уплотнителя. Пренебрегать этим шагом не стоит, так как нижняя пробка постоянно принимает на себя давление системы.

Перед сборкой конструкции также необходимо проверить поверхность стыка резьбы корпуса на наличие дефектов и заусенцев

При обнаружении заусенцев на поверхности их можно срезать заточенным ножом. Если их не удалить, они могут повредить уплотнительное кольцо во время установки.

Убедившись в качестве установленных прокладок и резьбовых соединений, приступайте к сборке колбы.

Работа проводится в несколько этапов:

Надев на резьбу устройства резиновую прокладку, прикрутить дно.
На концы трубки носика наденьте прокладку, а сверху на длинную гайку.
Вставив конец трубки излива в отверстие в верхней части корпуса сифона, зафиксируйте его в заданном положении, затянув гайку.
Оснащая крышку прибора резиновой прокладкой, слив прикручивается гайкой к корпусу.

Для повышения надежности соединения закладную в канавку кольцевую прокладку необходимо покрыть герметизирующим составом. Также стоит прикрыть нижнюю часть резьбового соединения.

Для того, чтобы при ремонтных работах можно было легко открутить крышку прибора в месте стыка корпуса при герметизации соединения, произвести санирование ФУМ-лентой

После этого раковину устанавливают на сиденье и приступают к установке сливного устройства.

Шаг №4. Особенности сборки перелива

Имея дело с моделями, оборудованными переливами, перед сборкой этого элемента необходимо определить высоту трубки. Этот параметр должен соответствовать глубине чаши. Если все совпадает, трубка соединяется на заданной высоте с магистральной трубой.

Если переливная труба представляет собой сборную конструкцию, то ее высота легко регулируется по принципу телескопического выдвижения. Гофрированная труба просто растягивается до необходимой длины и изгибается в нужном месте.

Перед затяжкой винта убедитесь, что выход переливной трубки точно совпадает с отверстием, предусмотренным для ее установки в боковой стенке чаши

При креплении переливной трубки к раковине обязательно проложите прилагаемую резиновую прокладку между поверхности. Место соединения выхода с переливной трубой фиксируется прижимной гайкой. Чтобы не повредить соединение, затягивайте гайку от руки, не прикладывая особых усилий.

Шаг №5. Монтаж сливного устройства

Перед подключением собранной конструкции к системе слива поверхность мойки в районе сливного отверстия тщательно обезжиривается и очищается. При установке первым делом нужно совместить со сливным отверстием чаши защитную решетку, оснащенную 5-6 делениями.

При совпадении диаметра сливного отверстия и размера решетки достаточно установить прокладку, при небольших различиях используется дополнительный герметик

Верхний конец патрубка снабжен резиновым прокладку и состыковал с отверстием в раковине. Плотно прижав верхнюю часть патрубка к сливу, зафиксируйте его винтом D6 мм, вставленным в защитную решетку.

Резьба, в которую он должен быть вставлен, запрессована в тело самой трубы. При затягивании винта плоской отверткой важно добиться плотного прилегания, избегая при этом проворачивания фланца и прокладки.

Фаска скошена с нижнего конца трубы. Это необходимо для того, чтобы обеспечить свободное затекание конца трубы в полость сифона.

На патрубок «нанизывают» пластиковую накидную гайку, располагая ее резьбой вниз, и коническую прокладку, укладывая широкой стороной к гайке. Затем стыкуют его с отводящей трубой, не забывая герметизировать соединение.

Для соединения отводящего патрубка с канализационной трубой, диаметр которой традиционно составляет 50 мм, используется монтажный резиновый рукав.

Чтобы он плотно закрывал трубу, препятствуя тем самым распространению канализационных «ароматов», используйте изделие, внутренний диаметр которого немного меньше наружного диаметра выходной трубы.

Если вы используете мягкую гофрированную трубу, длину горизонтальных участков делайте такой, чтобы во время работы они были без натяжения, но и не провисали

Совет: если диаметр выпускного отверстия не соответствует размеру канализационной трубы, используйте готовый пластиковый переходник.

Гофросифон максимально прост в подключении. Он оснащен двумя жесткими соплами на обоих концах. Для подключения его нужно просто приложить к выхлопной трубе, затем немного растянуть и придать нужный изгиб. После этого второй патрубок к канализации.

Шаг №6. Проверка работоспособности системы

На завершающем этапе осталось только проверить герметичность соединений и работоспособность системы. Для этого участок пола под сифоном застилают куском хлопчатобумажной салфетки или бумажным листом. Некоторые мастера для этого подставляют под сифон емкость.

Открывают кран и смотрят, как вода вырывается в сливное отверстие и, проходя через сифон, попадает в канализацию.

Если на стыках нет протечек и на салфетке не появляются капли, работа выполнена качественно. При их обнаружении туго затягивают гайки, а соединение дополнительно герметизируют.

Технология установки разветвленных сифонов, допускающих к общему водостоку, практически ничем не отличается. Разница лишь в том, что гибкие шланги, идущие от бытовых приборов, дополнительно прикручиваются к конструктивным изгибам.

Тем, кто планирует установить и подключить новую раковину к канализации, рекомендуем ознакомиться со статьей

Выводы и полезное видео по теме

Видео обзор как собрать сифон:

Установка раковины и соединение слива:

Современные модели слива для раковины не так сложны в установке. Главное правильно подобрать модель, оптимальную для конкретных условий, и строго придерживаться инструкции по установке.

Всем интересующимся вопросом установки сливного бачка предлагаем оставлять комментарии и задавать вопросы. Поделитесь, пожалуйста, личным опытом подключения сантехники. Контактная форма находится в нижнем блоке.

как собрать мойку на кухню с большим горлышком

Сифон для кухни – основная деталь в системе канализации. Очень важно, чтобы он не только качественно удалял грязную воду из раковины, но и препятствовал проникновению канализационных запахов в квартиру. Еще одной важной функцией этого объекта канализации является защита раковины от переполнения, поэтому так важно устанавливать сифоны для кухонных моек с переливом.

Особенности

В настоящее время широко используются пластиковые сифоны. У них есть несколько преимуществ.

Пластик долговечен, не боится коррозии и гниения.
Такой сифон легко, в отличие от металла, установить даже на тонкостенную мойку.
Пластик практически не дает оседать на своей поверхности жиру и грязи, что препятствует его засорению.
Цена вполне демократична.

Конечно, можно установить слив из латуни или другого металла, особенно если это подразумевает дизайн вашей кухни, но это будет стоить дороже и прослужит гораздо меньше.

Конструкция

Сифон с переливом состоит из дренажной гофрированной трубы, колбы, перелива, сливного отверстия, которое крепится к раковине, различных прокладок и креплений.

Виды

Сливные конструкции для кухонных моек с защитой от перелива бывают двух основных видов

Сифоны фляжные с переливом. Они оснащены дополнительным устройством, крепящимся к боковой поверхности раковины, и осуществляют дополнительный слив при наполнении раковины выше максимально допустимого объема. Это полезно, если ваша раковина засорилась, а вода продолжает течь.
Сифоны-колбы с переливом и с дополнительным краном под слив от посудомоечной или стиральной машины. Он несет в себе все предыдущие функции и дополнительно позволяет подключить к канализации, например посудомоечную машину, без дополнительных отводов в канализационной трубе.

Вы также можете выбрать эту дренажную систему для нескольких стирок. Это необходимо, если мойка на вашей кухне имеет несколько чаш. Двойной сифон обычно оснащен только одним переливом, который крепится к основной раковине, хотя некоторые модели имеют до 6 сливных отверстий.

Для раковины на кухне необходимо выбирать водосточную систему с большим горлом, так как отверстие в раковине обычно имеет увеличенные размеры, кроме того, обычно увеличивается и расстояние от сифона до канализационной трубы, поэтому гофра также должна быть немного длиннее.

Дренаж для сточных вод может быть оборудован выпуском для промывки. Но это не очень эстетично. Качественные кухонные мойки обычно оснащаются вытяжными конструкциями с регулируемым клапаном, позволяющим перекрыть слив. Это позволяет наполнить раковину водой или частично уменьшить объем слива.

Существуют также сифоны, у которых снаружи только труба, а начиная с колбы вся конструкция прячется в стену. Такую конструкцию сливы можно установить на мойку с открытым дном. Цена таких дренажных систем очень высока, используются они крайне редко.

Выходное отверстие сифона может быть круглым или квадратным. Но первый вариант встречается гораздо чаще.

Как установить своими руками

Установку сифона начните с его сборки.

Сначала установите все прокладки на место. Затем приступают к сборке конструкции. Надевается колба, прикручивается выпускной патрубок, предварительно накинув на него резьбовую гайку, и прикручивается к колбе. Далее гофрированная трубка крепится к среднему отверстию сифона.

Установить собранный сифон на раковину не составит труда. Для этого необходимо поставить на выход сифона прокладку, сверху раковины разместить выходную решетку, которая идет в комплекте с сифоном. Если ваша мойка оснащена своим финальным дизайном, то используйте его. К выпускному патрубку на боковой поверхности мойки подключается переливной дренаж. Соедините их с разных сторон раковины специальным винтом. Гофрированная труба подключается к канализации. Теперь нужно включить воду и проверить все соединения на герметичность.

Уход

Раз в неделю необходимо промывать слив 4 литрами горячей воды, но не кипятка. Эта процедура позволит смыть весь накопившийся жир и избавить кухню от неприятных запахов.
Установить дополнительную сетку на слив раковины. Он предотвратит попадание в канализацию крупного мусора, тем самым предотвратив засорение канализационной трубы. Можно установить электрический диспенсер, который будет измельчать отходы, попадающие в канализацию.
Очищайте сифонную колбу один раз в месяц.

Резкие перепады температуры воды могут повредить пластиковые и соединительные прокладки, поэтому нельзя после холодной воды резко кипятить кипяток в раковине.
Не мойте жирную посуду холодной водой, даже если горячую выключите, нагрейте в чайнике.
Современные чистящие средства, особенно содержащие хлор и кислоту, негативно воздействуют как на пластиковые, так и на резиновые прокладки, поэтому их применение следует ограничить. Уксус, лимон, сода помогут очистить сифон, привести его в первоначальное состояние.

Конечно, на мойку можно установить любой сифон, но если он дополнительно оснащен защитой раковины от перелива, это обеспечит дополнительную защиту вашей кухни от затопления.

РубрикаРазное
