Как соединить брус между собой: Как крепить брус между собой: все способы соединения

Как крепить брус между собой в углах и срастить по длине, чтобы выдержать нагрузку

При работе с деревянным брусом практически всегда есть необходимость в использовании дополнительных крепежных элементов. Чаще всего для максимального усиления конструкции используют металлические уголки. Это один из наиболее простых и недорогих видов крепления.

Крепление с помощью уголков

К достоинствам металлических уголков также относят:

• ·Использование для монтажа минимального количества инструментов
• ·Надежность, жесткость и долговечность крепления
• ·Небольшой вес изделия
• ·Способность переносить большие нагрузки в процессе эксплуатации
• ·Отсутствие необходимости врезать крепление в брус.

Для каждого определенного вида работ крепеж подбирают в зависимости от сечения, размеров и функциональных характеристик.

Большой популярностью среди профессиональных и начинающих строителей пользуются перфорированные уголки. В конструкции перфорированного крепления предусмотрено определенное количество отверстий разного диаметра. Это дает возможность использовать саморезы или болты с разным сечением, и значительно облегчает монтаж.

Чтобы правильно подобрать металлический уголок для крепления бруса, необходимо учитывать не только размеры, но и способ изготовления крепежа.

Угловые соединения

Соединить брусы так, чтобы образовался угол, можно по-разному. Раньше их традиционно крепили «в чашу», делая стык не на торцах, а чуть отступив от них. Получалось крестообразное сочленение с выступающими наружу концами. Но есть немало способов, позволяющих не оставлять такие выступы, которые мешают наружной отделке.

Так как брус обладает правильной геометрией с прямоугольным либо квадратным сечением, соединять его гораздо проще, чем бревно. Даже оцилиндрованное. Такая форма упрощает разметку и изготовление пазов, позволяет обеспечивать плотность стыков.

Рассмотрим основные варианты, как соединить брус под углом друг к другу:

• Встык. Простейший способ, не требующий устройства вырубок или пазов. Один брус стыкуется торцом к боковой части другого, в каждом ряду такие стыки смещаются и чередуются, как на предыдущем фото. Такое соединение очень непрочное, и ему требуется дополнительная фиксация стальными перфорированными пластинами, скобами или другим крепежом. Кроме того, соединённые встык углы даже при качественной изоляции со временем начинают продуваться и пропускать внутрь влагу. Поэтому этот способ применяют преимущественно для строительства хозяйственных построек и других нежилых зданий.

Стык дополнительно скреплён скобой и стальным уголком Источник www.allremont59.ru

• В полдерева. Этот вид сочленения очень распространён, так как доступен даже неопытным плотникам. Он предполагает выборку части бруса с торца на половину его глубины. В итоге на концах получаются ступеньки, которые накладываются друг на друга. Для упрочнения стыков они просверливаются насквозь и в отверстия забиваются нагели. Ими же брусы скрепляются и по длине пролёта между углами.

Угловое соединение в полдерева Источник 900igr.net

• В лапу. Этот крепёж очень похож на предыдущий, но вырубку торца выполняют не под прямым углом, а под наклоном.
• Ласточкин хвост. Один из самых прочных и надёжных способов, как скрепить брус между собой. Заключается в устройстве замкового соединения шип-паз. Причём шипы имеют форму трапеции, что увеличивает площадь сопряжения двух элементов и не позволяет им «разъезжаться».

Форма и размер шипа подбирается так, чтобы он плотно вставал в паз, образованный двумя шипами поперечных венцов Источник stroyfora.ru

• Коренной шип. Иначе такое соединение называется «сковородень» или «тёплый угол», так как он непродуваемый, без сквозных щелей с улицы в помещение. В этом случае замковое Т-образное соединение получается потайным за счёт вырубки прямоугольного или трапецеидального паза в горизонтальной плоскости не на всю толщину бруса, а лишь до половины. Шип второго бруса повторяет его форму. Такой стык называют глухим сковороднем и применяют для скрепления наружных углов дома. При возведении внутренних перегородок чаще используют открытый сковородень, вырезая паз на всю толщину бруса. Дополнительную прочность обеспечивают забивкой в замок нагеля.

Тёплый угол с прямоугольным и трапециевидным шипом Источник i0.wp.com
Смотрите также: Каталог проектов домов из бруса

• В чашу. Метод похож на соединение вполдерева, но пазы вырубаются не на концах венцов, а с отступом от них и образованием выступающих за периметр стен остатков. Паз может быть только на одной стороне каждого венца – и это самый простой и несложный в исполнении вариант. Вырубка может производиться и на двух противоположных гранях, и на все четырёх.

Для справки! Четырёхсторонние пазы достаточно сложны в изготовлении, их обычно делают в заводских условиях при заказе брусового дома по готовому проекту.

Один из вариантов, как соединить брус между собой методом «в чашу» с четырёхсторонними пазами Источник utwood.su
Эти способы применяют для любых угловых соединений, не исключительно прямоугольных. Просто предварительно торцы балок спиливаются для образования скосов, дающих в примыкании нужный угол.

Функциональные характеристики крепежа в зависимости от способа его изготовления

Все производители выпускают уголки железные для крепления бруса в соответствии с требованиями ГОСТ. Используется для этого обычная углеродистая сталь или низколегированная сталь повышенной прочности. Существует два способа изготовления крепежа. При горячекатаном способе разогретый слиток металла пропускают вначале через валы, а затем через формовку. Готовые изделия отличаются устойчивостью к достаточно большим и регулярным нагрузкам, они могут обеспечить надежное соединение, а срок эксплуатации у них значительно больше. Используют такой уголок для крепления бруса 100х100 в несущих конструкциях, каркасах.

Крепление, изготовленное методом холодного прессования, менее устойчиво к внешним воздействиям. Его рекомендуется применять там, где на область соединения не будут оказываться постоянные нагрузки. Еще одной особенностью уголков, изготовленных холодным способом, является большая точность угла.

При выборе крепежа также важно учитывать ту окружающую среду, в которой будет находиться соединение. Если оно будет располагаться снаружи здания, или в помещении предполагается наличие повышенной влажности, следует приобретать оцинкованные перфорированные уголки для крепления бруса.

Дополнительная обработка поверхности цинком позволяет производить изделия, устойчивые к воздействию окружающей среды и защитить металл от процессов коррозии.

Дополнительные рекомендации

Выбирая крепежные элементы, следует ориентироваться на ширину деревянного бруска, место его установки и выполняемые функции. Более узкие уголки можно применять для соединения элементов перегородки, формирования оконных проемов, устройства обрешеток для утепляющих материалов.

В случаях, когда используются крупные балки, сечение которых равно или превышает 100*100, крепеж подбирают по ширине. Чтобы в дереве не образовывалось сколов, саморезы начинают вкручивать в отверстия, находящиеся на расстоянии от края не менее 1 см. Если деревянную балку необходимо закрепить на бетоне, используют крепления с анкерными отверстиями.

Соединения в длину

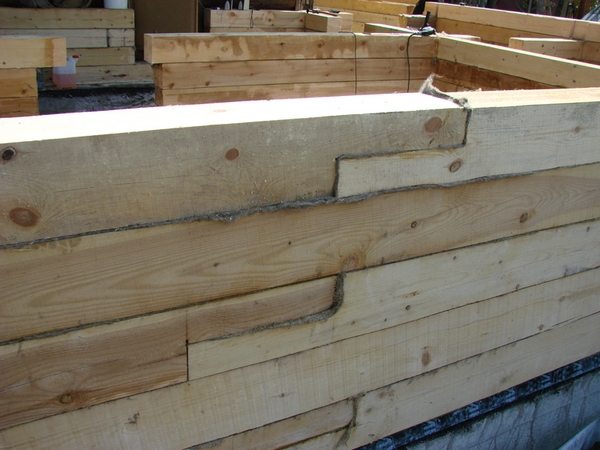

Стандартный максимальный размер бруса – 6 метров в длину при разном сечении. Этого часто не хватает, чтобы возвести стены большого дома, установить стропила или уложить балки перекрытия. Приходится сращивать 2, а то и 3 элемента в продольном направлении. И одно дело, когда это венец, имеющий под собой опору в виде фундамента или нижележащего венца, и другое – если такой опоры нет. Приходится решать, как срастить брус по длине, чтобы выдержать нагрузку не только от собственного веса, но и от опирающихся на него конструкций.

Подобные задачи решаются способами, аналогичными уже описанным. Просто крепление выполняется не под углом, а вдоль балок.

При строительстве навесов, беседок и прочих подобных сооружений сращённый брус может не иметь под собой опоры Источник i.ytimg.com

Смотрите также: Каталог компаний, что специализируются на строительстве домов из бруса

• В полдерева. Уже знакомый вам узел крепления, когда с торцов вырезаются симметричные прямые выемки до половины толщины бруса. Более надёжным будет сращивание косыми выемками. Но в любом случае требуется дополнительная фиксация пластинами, шпильками или нагелями.
• Косой замок. В этом случае соединяемые торцы также срезаются по косой, но срезы имеют не плоскую, а ступенчатую форму с определёнными параметрами каждого выступа. При совмещении двух балок они должны точно повторять друг друга. «Сползание» предотвращают уже проверенным методом – забивкой нагелей в стык. Без специального инструмента решить задачу, как соединить брус 100х100 между собой этим способом, практически нереально.

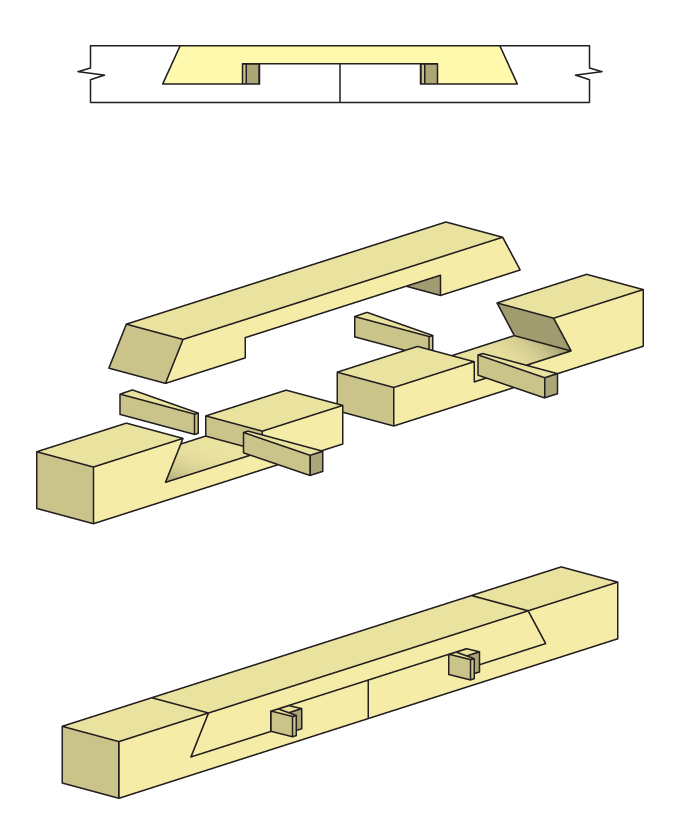

• Прямой накладной замок. На торцах балок вырезаются своеобразные крючки-зацепы по всей их ширине. Это самый надёжный способ сращивания для «висячих» балок.

Прямой и косой замок Источник i1.wp.com

• Коренной шип. Это тот же вид соединения, который был описан в предыдущей главе. Шип может быть как прямоугольной, так и трапециевидной формы. Трапеция гораздо надёжнее, так как предотвращает колебания в горизонтальном направлении.
• На шпонку. Если при устройстве коренного шипа на торце одного бруса формируется шип, а в другом выбирается паз, то в этом случае делают два паза, балки укладывают встык, а в получившееся отверстие забивают шпонку, повторяющую его форму. Её предварительно обмазывают столярным клеем или клеем ПВА, чтобы увеличить прочность стыка.

Обратите внимание! При возведении стен мало решить, как соединить брус между собой по длине. Нужно обязательно смещать стыки относительно друг друга, чтобы они не совпадали по вертикальной линии в соседних венцах.

Изготовление замковых соединений заметно упрощается и ускоряется, если не размечать каждый брус по отдельности, а сделать шаблон из тонкого и плотного листового материала.

Соединительный крепёж

С появлением современного крепежа из прочной легированной и оцинкованной стали упростились многие строительные процессы, в том числе и устройство надёжных соединительных узлов в конструкциях из бруса. Одни из них применяются уже давно, и традиционно пользуются популярностью. Другие появились сравнительно недавно, поэтому могут быть неизвестны людям, профессия и интересы которых не связаны со строительством.

Традиционные крепёжные элементы

Самыми простыми, надёжными из них являются шканты или нагели, изготовленные из твёрдой древесины. Они идеально сочетаются с основным материалом, не вызывая его деформацию, растрескивание или гниение. В сочетании с клеевыми составами они позволяют осуществлять прочное крепление.

Сборка сруба на стальных нагелях Источник remontik. org

Нагели бывают и металлическими. Их главное достоинство – высокая прочность и долговечность, поэтому их часто используют для скрепления брусовых венцов по вертикали.

Гвозди и скобы, которые раньше были едва ли не единственными видами крепежа для дерева, сегодня стараются не использовать при строительстве капитальных зданий, так как чёрный металл, из которого их изготавливают, несовместим с деревом. Он легко поддаётся коррозии, портя древесину и постепенно разрушаясь. По этой же причине не рекомендуется применять самодельные нагели, нарезанные из арматурных прутьев.

Современные крепёжные изделия

Очень разнообразный крепёж изготавливают из стального перфорированного проката толщиной не менее 2 мм с антикоррозионным покрытием. Из него делают:

• пластины разной длины и ширины с отверстиями под саморезы и анкеры. Большой ассортимент типоразмеров позволяет решать такие задачи, как соединить брус между собой по длине 150 на 150, скрепить стропила в коньковой части или усилить провисающий стык без нижней опоры;

Соединительная оцинкованная пластина Источник www. sibwindows.ru

Уголки простые и усиленные

Сортамент металлических уголков для закрепления брусьев между собой включает различные по прочности изделия. Если на место соединения в процессе эксплуатации не будет оказываться постоянного высокого давления, при сборке конструкции можно применять обычный простой крепеж. В случае, когда соединение будет находиться под постоянной нагрузкой, рекомендуется использовать усиленные уголки для крепления бруса. Они отличаются от обычного крепежа тем, что между сторонами присутствует дополнительное ребро жесткости. Оно не только усиливает конструкцию и делает ее более надежной, но и значительно продлевает срок ее службы.

Кроме того, простые и усиленные изделия могут отличаться толщиной металла, который используется для их изготовления. Для выпуска простых уголков используют прокат толщиной до 2 мм, тогда как толщина усиленных может доходить до 3мм.

Поскольку цена усиленного крепежа несколько выше, чем обычного, для экономии средств его рекомендуется применять только в тех местах, где действительно есть такая необходимость. Это может быть закрепление несущих элементов, монтаж систем вентиляции и отопления, создание соединений, которые будут находиться под постоянным воздействием окружающей среды.

Узнаем как соединить брус между собой. Способы соединения бруса

Деревянный брус сегодня все чаще применяется для строительства бань, дач и домов. Это объясняется тем, что материал с большим сечением становится качественнее и может конкурировать с бревном. При возведении стен особое значение имеет надежное скрепление.

Использование профилированного бруса обеспечивает экономию усилий и времени, легкость сборки строения. Такая технология имеет мало отличий от бревенчатого сруба. Но монтаж и отделка производятся намного легче и быстрее, при этом данный материал во многих регионах отличается большей доступностью. Соединение бруса между собой является одним из самых важных этапов, от которого напрямую зависит прочность конструкции.

Ключевые моменты

При возведении стен задача стыковки возникает в двух случаях: при наращивании (сплетении) материала по длине и связке углов здания. Стыковка бруса в углах имеет наибольшее значение. Во время ее осуществления идет закладка надежности дома, его размеров, дизайна и качества стены.

Существует два типа стыковок: без остатка и с остатком. Последний основывается на том, что торец выходит на установленную длину за место углового скрепления. Своеобразное деревянное утепление угла, особенно заметное во время ветра, является главным достоинством такого способа. Помимо этого, благодаря такому исполнению создается оригинальный дизайн, имеющий своих ценителей.

Под сплетением без остатка подразумевается расположение торцов на одном уровне с плоскостью стены. Главное достоинство заключается в экономии строительных материалов и уменьшении размеров постройки.

Для любого типа продукции правила соединения являются общими, это может быть профилированный или клееный брус 150х150, просушенный или с естественной влажностью. В ходе установки сруба не должен использоваться один и тот же метод. Разные элементы строения имеют собственную методику скрепления. Во время закупки материалов стоит помнить о том, что образцы для хорошего утепления должны иметь разный размер, в частности параметры сечения.

Инструменты

Для того чтобы осуществить соединение бруса между собой своими руками, вполне подойдет механизированный обычный инструмент, который есть у многих:

• Набор стамесок. В магазинах, несмотря на обширный выбор, не всегда удается отыскать инструмент с необходимыми параметрами. Решить проблему можно, заказав его у кузнеца или сделав самостоятельно.
• Цепная пила с электрическим или бензиновым приводом. При ее отсутствии возможно применение циркулярной ручной пилы с приводом электрического типа, но при этом устройство должно иметь максимальную глубину пропила не меньше, чем полдерева.
• Топор, киянка, молоток.

Выполняли рубку углов раньше при помощи одного топора, но на это уходило много сил и времени. Благодаря современным инструментам уменьшаются временные затраты на работу и упрощается труд.

Виды соединения бруса

Закрепление пазами прямоугольного вида является наиболее известным методом стыковки. У такого варианта сплетения есть три разновидности, самая простая из них – это односторонний способ соединения. В данном случае вырезается на боковой стороне прямоугольный небольшой паз. Два соединяемых изделия должны иметь идентичные габариты паза. Их размер соответствует ширине используемого материала, глубина составляет половину высоты. Боковые стороны брусьев во время стыковки паз в паз должны быть на единой плоскости без выступов. Длина остатка выявляется дистанцией от начала паза до торца балки.

Другим вариантом является двухсторонний тип сплетения. Паз нужно пропилить на двух краях, противолежащих друг другу. Его глубина должна равняться ¼ высоты самого бруса. Обеспечивает такая сборка бруса качественный монтаж.

Четырехстороннее скрепление представляет собой вырезание паза на каждой грани. При этом верхние и нижние пазы должны иметь глубину в ¼ высоты бруска. Предельная плотность соединения брусьев обеспечивается именно этим методом.

Стыковка на коренных шипах, специальных шпонках и сведение бруса встык считаются самыми популярными вариантами соединения без остатка. Последний из них является самым легким, но ненадежным. Торец бруска в данном случае упирается в бок другого (они далее меняются местами). Используются металлические скобы для крепления бруса или гвозди. При таком монтаже прижатие торца плохо контролируется, это оказывает влияние на качество последующей обработки и обеспечение перпендикулярного расположения узловых элементов. Оправдан такой метод при возведении небольших хозяйственных построек.

Вариант “вполдерева” более надежный, в нем используется накладка брусьев, при которой на их концах осуществляется пропил длиной, соответствующей ширине данного материала. Концы брусков, таким образом, вклиниваются друг в друга. При помощи крепежа укрепляется точка соединения.

Коренные шипы

Основывается данная методика на создании шипов и гнезд, подходящих для них. В центре торца на краю одного элемента для соединения вырезается шип. Равняется его длина ширине материала. На другом бруске, соответственно, формируется паз размером, подходящим для шипа. Во время стыковки паз в паз с усилием загоняется шип. Чаще всего с целью утепления углов перед закреплением закладывается льноджутовый материал.

Соединение “ласточкин хвост” является одним из вариантов такой стыковки. Изготавливаемый шип в данном случае имеет трапециевидную форму, которая расширяется наружу. Аналогичную форму имеет паз. Такой стык отличается большей надежностью и плотностью.

Некоренной шип для закрепления

В отличие от коренного варианта, он имеет вертикальное расположение. Такой шип при соединении оказывается на внутренней стеновой поверхности. Поперечный подходящий паз формируется на боковой плоскости другого бруса. Соединение бруса между собой заключается в стыковке с шипом.

Удлиненные шпонки для соединения бруса

Особое распространение приобрел метод, заключающийся в сочетании креплений на шипах и встык. На торце одного бруса в данном варианте вырабатывается паз под шпонку. Формируется подобный элемент сбоку другого бруса в поперечной линии. Каждая балка упирается в соседнюю. На всю длину пазов вставляется древесная шпонка. Она является квадратом, размер стороны которого составляет треть общей ширины. Монтируется шпонка таким образом, чтобы в одном бруске оказалась одна часть, в другом – другая. Вставляться она может горизонтальным и вертикальным способом, последний более распространен за счет простоты изготовления.

Использование нагелей

В углах строения для увеличения качества соединения используется дополнение в виде усиления штырями, они называются нагелями. Осуществляется их установка внутри брусков, благодаря чему снижается механическая нагрузка и исчезает вероятность деформационных изменений при высыхании. В роли нагеля может выступать арматура или труба из металла, также используются деревянные варианты.

Соединение бруса между собой на коренных шипах чаще остальных имеет упрочнение нагелями. Для подобной стыковки вырезается отверстие в отвесном направлении с диаметром, немного превышающим размер упрочнения. Штырь вставляется в отверстие.

Подбирается размер нагеля в диапазоне от 20 до 50 мм. Необходимость соединения двух рядов определяет требуемую длину.

Скрепление вполдерева

Зачастую при возведении дома появляется необходимость в увеличении длины, данную задачу способны решить различные методики продольного закрепления. Наибольшее распространение приобрели стыковочный способ с коренными продольными шипами и совмещение с названием “полдерева”, от них не отстает и скрепление при помощи косого замка. При создании углов первые два варианта не имеют отличий от подобных методов, за исключением последовательного расположения самих балок.

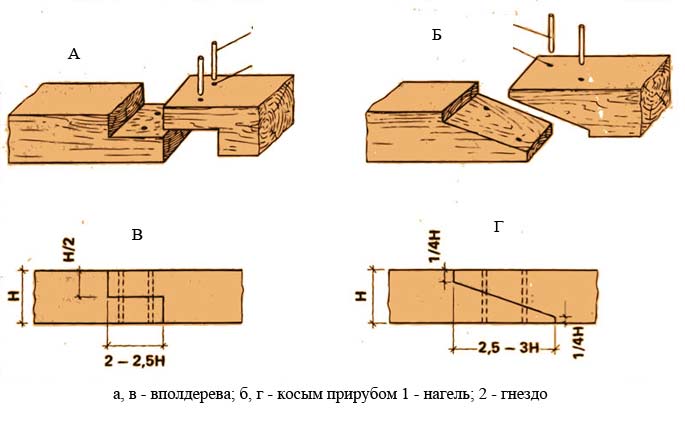

Продольное скрепление с применением нагеля (вполдерева) является качественным и простым способом. Осуществление процесса отличается достаточным удобством. Горизонтально размещается стык брусков и просверливается несколько отверстий при помощи дрели. Вставляются в отверстие круглые штифты из древесины с диаметром до 25 мм. Для обработки места стыковки может использоваться клей. Древесный нагель с дальнейшим склеиванием применяется также для скрепления с коренными шипами.

Сложностью в осуществлении отличается соединение при помощи косого замка. Изготавливается скос на конце, при этом на одном деревянном элементе образуется паз, а на другом – шип.

Теплое угловое соединение

Во время соединения брусьев стоит уделить внимание утеплению стыков. По причине неточностей в пазах, неуплотненных стыков в местах скрепления тепловая защита снижается. Чтобы избежать этого, можно применять теплый угол. Для его создания размещается теплоизолятор в виде льняных волокон или пакли в стыках между балками. Это должно осуществляться в процессе монтажа теплого угла.

Существует много методов, позволяющих изготавливать углы стен, стыковать брус 150х150 во время его наращивания. Главным фактором, который определяет качество всех работ, является правильный монтаж. Выбор необходимого способа зависит от типа постройки и условий эксплуатации.

Типы соединений стальных балок и их детали

🕑 Время чтения: 1 минута

В конструкциях используются различные типы соединений стальных балок. Соединения стальных балок подразделяются на две группы, а именно каркасные и сидячие соединения. В соединениях рамных стальных балок балка соединяется с опорным стальным элементом через фитинги, тогда как в случае соединений с опорой балка располагается на опоре, как и в случае, когда балка размещается на каменных стенах. В этой статье обсуждаются различные типы соединений стальных балок.

Рис.1: Различные типы стальных пучков с пучком.

Соединение стальной балки с болтовым креплением

Соединение стальной балки с опорой на болтах

Соединение стальной балки с сварным каркасом

Соединение стальной балки со сварным седлом

Торцевая пластина Соединение стальной балки

Соединения балок из специальной стали

Каталожные номера:

Ниже приведены различные типы соединений балок:

• Болтовые соединения
• Резьбовые соединения
• Сварные рамные соединения
• Сварные соединения седла
• Соединения торцевой пластины
• Специальные соединения
• Простые, жесткие и полужесткие соединения

Соединения стальных балок с болтовым креплением

В этом типе соединения стальные балки соединяются с опорными элементами, будь то стальные балки или колонны с углом соединения стенок, как показано на рисунке 3.

Рис. 3: Болтовое соединение стальной балки

Обычно соединение проектируется с учетом нагрузок на конце балки. При проектировании соединения необходимо учитывать прочность, тип и размер крепежных элементов, а также прочность основных материалов. Минимальная длина соединительного уголка должна быть не менее половины ширины стенки балки в свету. Эта мера предназначена для обеспечения достаточной жесткости и стабильности. Существуют различные стандартные размеры болтовых рамных соединений, а также их пропускная способность, предусмотренная кодами. Целью такого стандартизированного соединения является увеличение скорости проектирования. Рекомендуется использовать минимальное соединение, достаточное для того, чтобы выдержать приложенную нагрузку, чтобы сделать конструкцию максимально экономичной.

Стальная балка с болтовым соединением

Существует два основных типа болтовых посадочных соединений, включая неусиленные болтовые посадочные соединения и усиленные болтовые посадочные соединения, как показано на Рисунке 4 и Рисунке 5.

Рис. 4: Неподкрепленное болтовое соединение седла

Рис. 5: Жесткое болтовое соединение седла

4 Если реакции на концах балки велики, то рекомендуется рассмотреть усиленные соединения седла, поскольку они имеют достаточную способность противостоять большим усилиям, в то время как способность неусиленного соединения седла ограничена из-за ограниченной способности изгиба опорного уголка, который заедает. выходит горизонтально. Самым выдающимся преимуществом соединения сиденья является то, что балка может быть изготовлена ​​экономично, а сиденье обеспечивает немедленную поддержку во время монтажа. Функция верхнего уголка, используемого в соединении сиденья, состоит в том, чтобы предотвратить случайное вращение балки. Стоит отметить, что данный вид подключения не требует значительной технологической детализации. Болтовые соединения желательны с экологической точки зрения, поскольку конструкцию можно демонтировать, а элементы можно использовать в других проектах.

Кроме того, болтовые соединения могут быть легко установлены.

Соединение стальной балки со сварным каркасом

Как и два других типа балочных соединений, сварные рамные соединения различных размеров с их грузоподъемностью доступны и предоставляются кодами. Сварной шов соединения подвергается прямому сдвиговому напряжению и напряжению, вызванному нагрузками на балку, влияющими на рисунок сварного шва. Поэтому эти напряжения необходимо учитывать. Очевидно, что часть сварочных работ выполняется в сложных условиях, поскольку трудно добиться высокого качества сварки из-за движений стальных элементов, вызванных ветром или другими факторами.

Сварные соединения стальных балок

Оно похоже на болтовое посадочное соединение, но для крепления используется сварка, а не болты. Нагрузки на балку эксцентрично воздействуют на рисунок сварного шва и создают напряжения. Таким образом, как и сварные рамные соединения, такие напряжения необходимо учитывать.

Типы сварных соединений седла включают неусиленное седло и усиленное седло. Первый используется в случае малых приложенных нагрузок, тогда как последний подходит в случае больших нагрузок. Рекомендуется использовать болты для соединения нижней полки балки с седлом. Эти болты можно снять или оставить на месте после завершения процесса сварки. Сварное соединение нежелательно с точки зрения окружающей среды и рабочих. Это связано с тем, что такое соединение не может быть легко демонтировано или возведено.

Соединение стальной балки торцевой пластины

Этот тип соединения стал возможен благодаря использованию сварочного искусства. Торцевая пластина соединена со стенкой балки посредством сварного шва, поскольку ее мощность и размер определяются способностью к сдвигу стенки балки, примыкающей к сварному шву. Нагрузка, приложенная к соединению на конце стержня, не имеет эксцентриситета. Существуют различные типы соединений торцевых пластин, включая гибкие, полужесткие и жесткие соединения торцевых пластин.

Следует знать, что изготовление и раскрой следует проводить с особой тщательностью, чтобы избежать ошибок. Например, обрезка балок по длине должна быть максимально точной. Наконец, соединения с торцевыми пластинами не подходят для высоких стальных конструкций.

Соединения балок из специальной стали

Этот тип соединений используется в случае, когда расположение конструктивного элемента таково, что стандартные соединения не могут быть использованы. Например, углы пересечения могут отличаться в определенной степени, а также когда центры балок смещены от центров колонн. Примеры специальных соединений включают рамку с изогнутой пластиной, одинарную стеновую пластину, одностороннюю рамку, уравновешенную пластину стенки и соединение типа Z. Способность соединений передавать моменты на колонны зависит от степени жесткости соединений. Чем выше степень жесткости соединения балок, тем больше возможность передачи моментов на колонны. Если соединение предназначено для передачи моментов, то оно должно выдерживать поперечные усилия от балки и передавать моменты на колонны.

Подробнее: Какие существуют типы каркасных систем из конструкционной стали? Типы систем перекрытий для строительства многоэтажных стальных конструкций Строительство фундаментов, колонн, балок и перекрытий стальных каркасных конструкций

Свойства конструкционной стали для проектирования и строительства стальных конструкций

Каталожные номера:

05

Д. Г. Браун, Д. С. Айлес, Э. Яндзио. Конструкция стального здания: каркасы средней высоты со связями: в соответствии с Еврокодами и Национальными приложениями Великобритании. Институт стальных конструкций. Беркшир, с. 72-75. 2009 г.. (стр. 365).

Фредерик С. Мерритт, Джонатан Т. Рикеттс. Справочник по проектированию и строительству зданий. 6-й. изд. Нью-Йорк: McGraw-Hill, 2001.

.

Стальной каркас. 2016. По состоянию на 28 октября 2017 г.

Поддержка и типы подключения

Поддержка и типы подключения

Типы опор и соединений

---

Структурные системы передают свою нагрузку через ряд элементов на землю. Это достигается путем проектирования соединения элементов. на их пересечениях. Каждое соединение разработано таким образом, что оно может передавать, или поддержка, определенный тип нагрузки или условия нагрузки. Для того, чтобы быть способный анализировать структуру, прежде всего необходимо иметь четкое представление о силы, которым можно сопротивляться и которые можно передать на каждом уровне поддержки на протяжении всей структура. Фактическое поведение поддержки или соединения может быть довольно сложный. Настолько, что если учесть все различные условия, проектирование каждой опоры было бы ужасно длительным процессом. И все еще, условия на каждой из опор сильно влияют на поведение элементы, из которых состоит каждая структурная система.

Системы из конструкционной стали имеют сварные или болтовые соединения. сборный железобетонные системы могут быть механически связаны разными способами, в то время как монолитные системы обычно имеют монолитные соединения. Древесина системы соединяются гвоздями, болтами, клеем или специальными соединителями. Независимо от материала, соединение должно быть спроектировано таким образом, чтобы жесткость. Жесткие, жесткие или неподвижные соединения лежат на одном крайнем пределе этот спектр и шарнирные или штифтовые соединения связывают друг друга. Жесткий соединение поддерживает относительный угол между соединенными элементами, в то время как шарнирное соединение допускает относительное вращение. Есть и связи в стальных и железобетонных конструктивных системах, в которых частичная жесткость является желаемой конструктивной особенностью.

ТИПЫ ОПОРЫ
Три распространенных типа соединений, которые соединяют встроенную конструкцию с ее фундамент; роликовый , штифтовой и фиксированный . Четвертый тип, редко встречающийся в строительных конструкциях, известен как простой поддерживать. Это часто идеализируется как поверхность без трения). Все эти опоры могут располагаться в любом месте вдоль конструктивного элемента. Они найдены на концах, в середине или в любых других промежуточных точках.

Тип соединения опор определяет тип нагрузки, которую может выдержать опора. Тип опоры также оказывает большое влияние на несущую способность конструкции. каждого элемента, а значит и системы.

На диаграмме показаны различные способы использования каждого типа поддержки. представлен. Единый унифицированный графический метод для представления каждого из этих типов поддержки не существует. Скорее всего, одно из этих представлений будет похоже на местную обычную практику. Однако каким бы ни было представление, силы, которым может противостоять тип, действительно стандартизированы.

РЕАКЦИИ
Обычно необходимо идеализировать поведение опоры, чтобы для облегчения анализа. Принят подход, аналогичный безмассовому, Шкив без трения в домашней задаче по физике. Несмотря на то, что эти шкивы не существуют, они полезны для изучения определенных вопросов. Таким образом, трением и массой часто пренебрегают при рассмотрении поведения связи или поддержки. Важно понимать, что все графические представления о подставках — это идеализации реальной физической связи. Следует приложить усилия, чтобы найти и сравнить реальность с реальностью. и/или числовая модель. Часто очень легко забыть, что предполагаемая идеализация может быть совершенно иной. чем реальность!

Диаграмма справа показывает силы и/или моменты, которые «доступен» или активен для каждого типа поддержки. Это ожидаемо что эти репрезентативные силы и моменты, если их правильно рассчитать, будут привести к равновесию в каждом структурном элементе.

---

ОПОРНЫЕ РОЛИКИ
Роликовые опоры могут свободно вращаться и перемещаться вдоль поверхности при на котором лежит ролик. Поверхность может быть горизонтальной, вертикальной или наклонной под любым углом. Результирующая сила реакции всегда является единственной силой, которая перпендикулярно поверхности и удалено от нее. Роликовые опоры обычно расположен на одном конце длинных мостов. Это позволяет конструкции моста расширяться и сжиматься при изменении температуры. Силы расширения могут ломать опоры у берегов, если конструкция моста была «заперта» на месте. Роликовые опоры также могут иметь форму резиновых подшипников, коромысла, или набор шестерен, которые предназначены для обеспечения ограниченного количества боковых движение.

Роликовая опора не может противостоять боковым силам. Представить конструкция (возможно, человек) на роликовых коньках. Остался бы на месте до тех пор, пока структура должна поддерживать только себя и, возможно, совершенно вертикальная нагрузка. Как только боковая нагрузка любого рода давит на конструкцию он откатится в ответ на силу. Боковая нагрузка может быть толчком, порыв ветра или землетрясение. Поскольку большинство конструкций подвергается боковых нагрузок следует, что здание должно иметь другие виды опор в дополнение к роликовым опорам.

---

ОПОРЫ НА ШТИФТАХ
Опоры на штифтах могут противостоять как вертикальным, так и горизонтальным силам, но не момент. Они позволят элементу конструкции вращаться, но не переводить в любом направлении. Предполагается, что многие соединения являются закрепленными соединениями. даже если они могут немного сопротивляться моменту в реальности. это также верно, что штифтовое соединение может допускать вращение только в одном направлении; обеспечение сопротивления вращению в любом другом направлении. Колено может быть идеализирован как соединение, допускающее вращение только в одном направлении и обеспечивает сопротивление боковому движению. Конструкция штифтового соединения хороший пример идеализации действительности. Одно закрепленное соединение обычно недостаточно, чтобы сделать конструкцию устойчивой. Другая поддержка должна быть предусмотрен в какой-то момент, чтобы предотвратить вращение конструкции. Представительство шарнирной опоры включают в себя как горизонтальные, так и вертикальные силы.

---

ШТЫРЬЕВЫЕ СОЕДИНЕНИЯ
В отличие от роликовых опор конструктор часто может использовать штифтовые соединения в структурной системе. Это типичная связь, обнаруженная почти в все фермы. Они могут быть артикулированы или скрыты от глаз; они могут быть очень выразительный или тонкий.

Есть иллюстрация одного из элементов Олимпийского стадиона. в Мюнхене ниже. Это соединитель из литой стали, который действует как узел для решения ряд растягивающих усилий. При ближайшем рассмотрении можно заметить, что соединение выполнено из нескольких частей. Каждый кабель подключается к узел концевой «скобой», которая соединена с большим штифтом. Это буквально «закрепленное соединение». Из-за природы геометрии кронштейна и штифта, определенное количество вращательных движений будет разрешено вокруг оси каждого штифта.

Далее следует одно из соединений пирамиды Лувра И.М. Пейя ниже. Обратите внимание, как он также использовал закрепленные соединения.

Закрепленные соединения встречаются ежедневно. Каждый раз, когда распашная дверь открытое штифтовое соединение позволило вращаться вокруг определенной оси; и помешал переводу на два. Дверная петля предотвращает вертикальное и горизонтальное перевод. На самом деле, если достаточный момент не создается для создания вращения дверь вообще не будет двигаться.

Вы когда-нибудь рассчитывали, сколько времени требуется, чтобы открыть конкретный дверь? Почему одну дверь легче открыть, чем другую?

---

ФИКСИРОВАННЫЕ ОПОРЫ
Неподвижные опоры могут выдерживать вертикальные и горизонтальные силы, а также момент. Поскольку они ограничивают как вращение, так и перемещение, они также известны как жесткие опоры. Это означает, что конструкции требуется только одна фиксированная опора. чтобы быть стабильным. Все три уравнения равновесия могут быть удовлетворены. Флагшток, установленный на бетонном основании, является хорошим примером такой поддержки. Представление неподвижных опор всегда включает две силы (горизонтальную и вертикально) и момент.

ФИКСИРОВАННЫЕ СОЕДИНЕНИЯ
Фиксированные соединения очень распространены. Стальные конструкции многих размеров состоят элементов, сваренных между собой. Монолитная бетонная конструкция автоматически становится монолитным и становится серией жестких соединений при правильном размещении арматуры. Спрос на фиксированные соединения большее внимание во время строительства и часто являются источником строительных неудачи.

Пусть этот маленький стул проиллюстрирует, как два типа «фиксированных» соединения могут быть созданы. Один сварной, а другой состоит из два винта. Оба считаются фиксированными соединениями из-за того, что что оба они могут противостоять вертикальным и боковым нагрузкам, а также развивать сопротивление моменту. Таким образом, было обнаружено, что не все фиксированные соединения должны быть сварными или монолитными. Пусть петли в точках A и B рассмотреть более подробно.

ПРОСТЫЕ ОПОРЫ

Некоторые идеализируют простые опоры как поверхностные опоры без трения. Это правильно, поскольку результирующая реакция всегда является единственной. сила, направленная перпендикулярно поверхности и направленная от нее. Тем не менее, в этом тоже похожи на роликовые опоры. Они отличаются тем, что простой опора не может выдерживать боковые нагрузки любой величины. Созданная реальность часто зависит от гравитации и трения, чтобы создать минимальное количество трения устойчивость к умеренным боковым нагрузкам. Например, если положить доску через зазор, чтобы обеспечить перемычку, предполагается, что планка останется на своем месте. Он будет делать это до тех пор, пока ногой не ударит его или не сдвинет. В тот момент доска сдвинется, потому что простое соединение не может создать никакого сопротивления к латеральному лолу. Простая поддержка может быть найдена как тип поддержки для длинных мостов или пролетов крыш. Простые опоры часто встречаются в зонах частой сейсмической активности.

---

ПОСЛЕДСТВИЯ
Следующие видеоролики иллюстрируют значение типа поддержки условие поведения при изгибе и местонахождения максимального изгиба напряжения балки, опирающейся на ее концы.

Простые балки с петлями слева и роликами справа.

Простые балки с петлями слева и Правильно.

Простые балки, закрепленные с обоих концов.
