Как соединить между собой брус: Как крепить брус между собой: все способы соединения

Как крепится брус между собой? Основные виды крепления брус в углах и по длине

При возведении дома или другого объекта важно точно знать, как закрепить брус между собой. Особенно это актуально при возведении жилых строений, ведь от качества крепления зависит надежность и долговечность постройки. Потребность соединения деревянных компонентов обычно возникает при формировании угла объекта и при необходимости удлинения пиломатериала. Часто применяются способы крепления бруса, которые были известны еще в древности, но ими пользуются до сих пор.

  • Виды угловых соединений
  • Соединение углов «в чашу»
  • Другие разновидности крепления бруса в углах
  • Варианты продольных соединений

Виды угловых соединений

Существует два основных типа соединений в углах строения:

  • Крепление углов «в чашу» («в обло», «в курдюк», в «охряп»). В этом случае, за территорией соединения остается некоторая часть материала. Наглядным примером может послужить угол обычного сруба, где при пересечении концы брусьев находятся снаружи строения.
  • Крепление углов «в лапу» («встык», «сковороднем», на коренном шипе»). Здесь угол ровный, под 90 градусов, без остатка материала.

Это два конститутивных метода, от которых зависит правильная геометрия постройки. Самих видов соединений несколько больше. Рассмотрим основные.

Соединение углов «в чашу»

Выполняется за счет замочных пазов. В зависимости от конструктивных особенностей возводимого объекта, крепление бруса между собой таким методом может быть трех видов.

Одностороннее. С одной стороны на месте соединения древесины специальными инструментами выбирается замковый паз. Получается одностороннее замковое крепление. Это самый простой и надежный способ.

Двустороннее. Этот вариант сложнее.

Пропил древесины проводится с двух противоположных сторон. В процессе монтажа образуется двустороннее замковое крепление – надежное и прочное.

Четырехстороннее. Обычно выполняется в заводских условиях. Паз выпиливается со всех сторон бруса. Благодаря таким пазам, постройка дома упрощается, материал ложится ровно и просто, как конструктор.

Другие разновидности крепления бруса в углах

Брус имеет ровную квадратную или прямоугольную форму. Работать с ним легче и вариантов соединения огромное количество:

«В полдерева». Название метода подразумевает в процессе работы пропил половины ширины данного пиломатериала. При сборке конструкции применяют нагели. Для более прочного совмещения угла и теплоемкости можно добавлять шпонки в стыки брусьев.

«Встык». Простой способ, но требует дополнительной изоляции в месте сочленения заготовок.Есть вероятность попадания влаги внутрь дома и большой потери тепла. Так как углы зачастую подвержены нагрузкам, проводится их фиксация при помощи пластин или скоб. Подходит для постройки нежилых объектов.



Метод коренного шипа. Другое название – «теплый угол». Самый эффективный тип в плане теплоемкости и надежности крепления. Хитрость заключается в том, что в одном брусе выбирается паз, а во втором выпиливается шип, который подходит размерами под паз. При монтаже, в паз укладывают утеплитель. Для прочности здания в ряды забиваются круглые деревянные нагели. В разных вариациях нередко скрепляют брус шпонками.

Метод углового соединения – «ласточкин хвост». Считается самым прочным крепежом из всех подобных видов. По технологии очень схож с предыдущим. Характерным отличием является трапециевидная форма паза и шипа. Благодаря такой форме увеличивается площадь зоны контакта брусьев, угловые стыки становятся более жесткими и плотными.



Варианты продольных соединений

При необходимости удлинения пиломатериала используются аналогичные угловому креплению способы. Задача состоит в том, чтобы скрепить две балки вдоль, и вот варианты:

Продольный с коренным шипом. Методика схожа с вышеописанной с той разницей, что шип и паз делаются в торцах пиломатериала. Для повышенной прочности соединения рекомендуется паз и шип выполнять в форме трапеции (тип – ласточкин хвост). Эта небольшая хитрость поможет исключить в будущем горизонтальные колебания монтируемых брусьев.

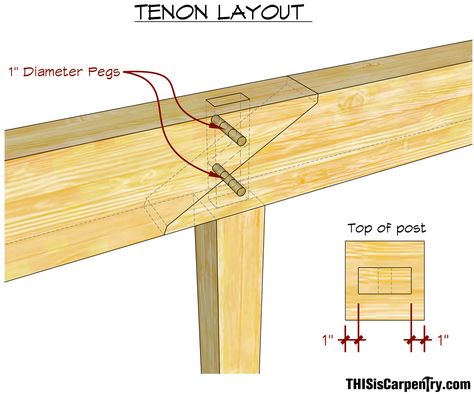

Продольный на шпонках или нагелях. Этот метод увеличения длины материала считается довольно крепким и надежным. На первой стадии выполняются пропилы в торцах дерева. Далее брусья устанавливаются вплотную друг к другу. В полученный паз забивается шпонка, выточенная из твердых пород дерева. Некоторые специалисты используют клей типа ПВА. Так жесткость соединения увеличивается в несколько раз.



«В полдерева». Как скрепить брус между собой этим способом описано в угловых креплений. Продольное соединение в полдерева, обязательно проводится при помощи шпонок. В подготовленных, пропиленных и совмещенных брусьях высверливается отверстие, в которое забивается шпонка. Для надежности можно использовать металлические скобы, пластины, фиксаторы.

Метод косого замка. Один из самых сложных вариантов. Без подготовки соединить брусья таким образом почти невозможно. Однако, конструкция получается очень надежной и долговечной. На первом этапе с торцов выпиливаются косые элементы с обязательным соблюдением определенного угла, изгибов и габаритов. Получается своеобразный паз и шип. Соединенные детали фиксируются деревянными нагелями.

В заключение следует отметить, что работы по соединению бруса лучше доверить специалистам. Но если вы решились самостоятельно выполнить работы, то следует быть очень внимательными.

Автор статьи: manager

Эта статья оказалась полезной?

да нет

Комментарии

Отправить сообщение

Какие бывают варианты соединения бруса при строительстве дома

Содержание:


    Брус — квадратное или прямоугольное изделие из натурального дерева с размером стороны 100 мм и больше. Изделие с меньшим сечением называют рейкой или бруском. При точной и бережной обработке торцевых поверхностей брус может использоваться в любом секторе жилищного строительства. Это настил пола, потолка, монтаж каркасов, возведение стен, сборка стропильных систем и т.д. Основное достоинство бруса — простой монтаж, минимум инструментов и рабочих рук, легкая механическая обработка.

    За тысячелетия применения дерева в строительстве остались в работе только четыре способа соединения бруса и бревен, каждый из которых имеет свои разновидности, преимущества и недостатки:

    1. Сочленение с остатком — в обло, в стык и т.д.
    2. Соединение без остатка — в лапу, ласточкин хвост, другие варианты.
    3. Т-образный способ.
    4. Продольное соединение бруса.

    Как и бревна, брус соединяется без выступов и с выступами. Не рекомендуется в одной и той же конструкции использовать разные соединения с выступом и без него.

    В лапу

    Соединение «в лапу» — способ, при котором торцы бревен или бруса не выступают из стены. Угол дома, срубленный в лапу, выглядит строго и имеет правильную геометрию. Технология имеет два варианта реализации: с присеком и метод ласточкин хвост.

    Угловой монтаж бруса, полубруса, круглого бревна является сложной системой каналов и пазов, обеспечивающих предельно прочную фиксацию венцов дома друг с другом. Брус или бревна перед соединением подрезаются под рассчитанным заранее углом в точках пересечений и по торцевым плоскостям. Также в торцах выбираются пазы.

    Соединение «ласточкин хвост» — простой способ, но его применение требует опыта. Брус или бревна должны располагаться в венце с учетом уклона шип-паз, чтобы соединение расклинилось и повысилась устойчивость стен.

    С остатком

    С остатком брус можно соединять только при соединении в обло — это когда торцы бруса выступают за пределы поверхности стен. Плотники используют три варианта сочленения в обло:

    1. Одностороннее соединение — самый простой, скоростной и доступный вариант. На верхней части бруса вырезают поперечный паз с шириной выемки, одинаковой с шириной изделия. Паз будет в форме квадрата.
    2. Двухстороннее сочленение — пазы выбираются с обеих торцов изделия. Размеры пазов рассчитываются по габаритам бруса, но не менее, чем 25% от высоты изделия.
    3. Четырехсторонний монтаж считается самым сложным, но и самым прочным. Углубления делаются по всем четырем сторонам, поэтому монтаж является самым прочным и надежным во всех плоскостях и по всем осям.

    Без остатка

    Из-за низкой прочности такого монтажа без остатка брус соединяют очень редко. Метод нашел применение при возведении одноэтажных или малоэтажных домов, нежилых или технических объектов. Технологий монтажа без остатка — три: на коренной шип, встык и на шпонки. Отдельно взятая технология применяется для конкретного соединения, но наиболее надежное сочленение — встык.

    Встык

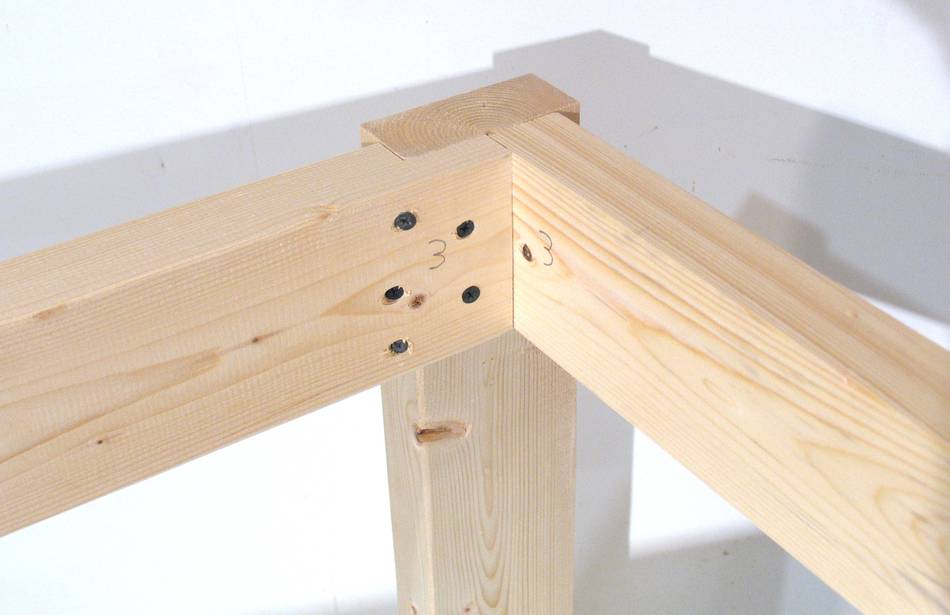

    Монтаж встык — когда брус укладывается торцами друг к другу и скрепляется металлическими хомутами, скобами, штырями, спицами, саморезами или гвоздями. Надежность стыка обеспечивается ровностью торцов бруса, а швы соединения придется обрабатывать дополнительно, чтобы усилить герметичность зазоров.

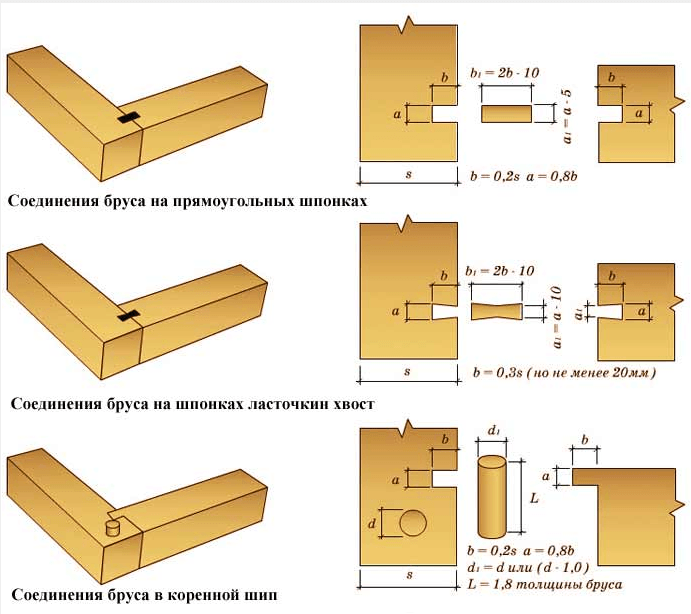

    На шпонки

    Шпонки используют возведении небольших по габаритам объектов. В брусе выбираются прорези и высверливаются отверстия под шпонки расчетного диаметра. После укладки бруса в торец изделия соединяются шпонками. Прорезь нужно утопить на 7-15 см в брус, материал шпонки должен быть тверже, чем древесина бруса.

    На коренные шипы

    Монтаж бруса на коренной шип — самый популярный в гражданском строительстве, так как признан самым устойчивым. При соединении брус не должен быть кривым по плоскости. Шипы выбираются в торцах изделия. При выборке учитывается зазор для укладки уплотнителя, выполняющего одновременно и роль утеплителя.

    Т-образное соединение

    Оптимальное применение — для возведения облегченных внешних и внутренних перегородок. Реализуется четыре варианта такого сочленения:

    1. С пазом на замок.
    2. С равноудаленным трапецеидальным шипом в брусае.
    3. С шипом-вставкой прямоугольного сечения.
    4. На коренном шипе с пазом.

    Методики применяются субъективно, исходя из проекта. Вставной шип должен быть тверже, чем дерево бруса.

    Продольная технология

    Технология продольного монтажа пригодится при возведении широких и высоких стен при недостаточной длине стандартного бруса или бревна. Продольным способом наращивают брус до проектной длины.

    Четыре способа для продольного соединения бруса:

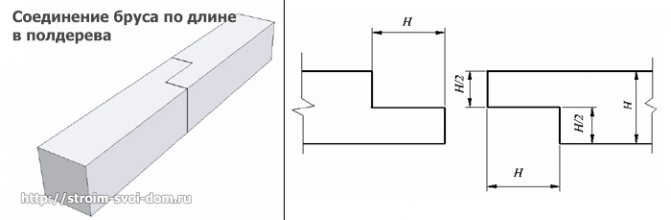

    1. Вполдерева — способ применяют в нежилых зданиях. Брус соединяется пазами, которые фиксируются на гвозди под углом 45.
    2. Коренной шип — самое прочное сочленение в горизонтальной плоскости. В одном торце бруса вырезают паз, на втором делают шип.
    3. Продольный шип на шпонке повторяет угловой способ соединения бревна или бруса. В обеих торцах вырезаются пазы под шипы.
    4. Косой замок — самое надежное, но и самое сложное сочленение. Обрабатываются оба торца изделия с нарезкой шипов и зацепов с одной стороны, выборкой пазов с другой стороны бруса.

    Шпонки и шипы должны изготавливаться из твердых пород дерева — тверже, чем материал бруса или бревна. Это бук, граб, дуб, клен, ясень. Для усиления соединения применяют уплотнители. Если соблюдать технологии сочленения, здание будет прочным, устойчивым и гарантированно надежным.
