Как соединить провода в распределительной коробке +фото

Ремонт – дело непростое, особенно если оно касается прокладки кабеля. Здесь нужно учесть многое – рассчитать сечение кабеля, прикинуть, где будут находиться светильники и бра, розетки, выключатели, а также и то, как будет подходить питание, например, к газовой плите с электрической подсветкой.

После того как всё рассчитано, проводится монтаж электропроводки. Не будем подробно описывать его, кроме разве что того, что провода должны быть уложены ровно для удобства последующей штукатурки. Или, если это штроба, чтобы её было удобно замазать алебастром или шпатлевкой.

Теперь представим себе самую обычную комнату с одним светильником, одноклавишным выключателем и одной или парой розеток. Все провода, идущие от них, сходятся в одном месте, образуя пучок. Туда же подходит питающий кабель (или перемычка от него). Образуется пучок, который потом нужно правильно подключить.

Обратите внимание! Длина проводов, оставленных в пучке, должна быть нормальной длины (не менее 25-30 см).

Далее нужна коробка, в которой эти провода будут находиться и соединяться. Однако не все знают, как соединить провода в распределительной коробке, да и вообще, как её закрепить в стене.

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

Коробка для стен из гипсокартона

Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.

Обратите внимание! Если прорезь в гипсокартоне будет больше необходимого, то распределительная коробка не будет там держаться. Поэтому, перед тем как резать перегородку, нужно обвести по изделию круг, по которому и будет производиться отрез. Это же касается и отверстия в стене.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

Монтаж коробки

Монтаж распредкоробки

Для монтажа понадобится:

  • вырезать сбоку или в днище дырки для проводов;
  • приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать. Подписывают, приклеив монтажную ленту в виде флажка;
  • замесить немного жидкого алебастра;
  • намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.

После того, как алебастр схватился (опять же, не забываем, что в неё уже должны быть выведены все кабеля), замазываем её полностью алебастром, а лишнее снимаем мастерком или шпателем. Что стоит учесть – если крышка будет закрепляться резьбой, то коробку следует выставить так, чтобы её крепления находились ровно по горизонтали – для эстетики.

Подключение

Способы соединения проводов

Теперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания. Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.

Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.

Схема проводов в распредкоробке

Фаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке, светильнике и выключателе соединяется с фазой питания; нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель, с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.

Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую. В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.

Обратите внимание! Необходимо точно проверить, что мы подсоединяем определенный выключатель к нужной лампочке.

После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.

Фото

Соединение алюминиевого и медного проводов

С заземлением

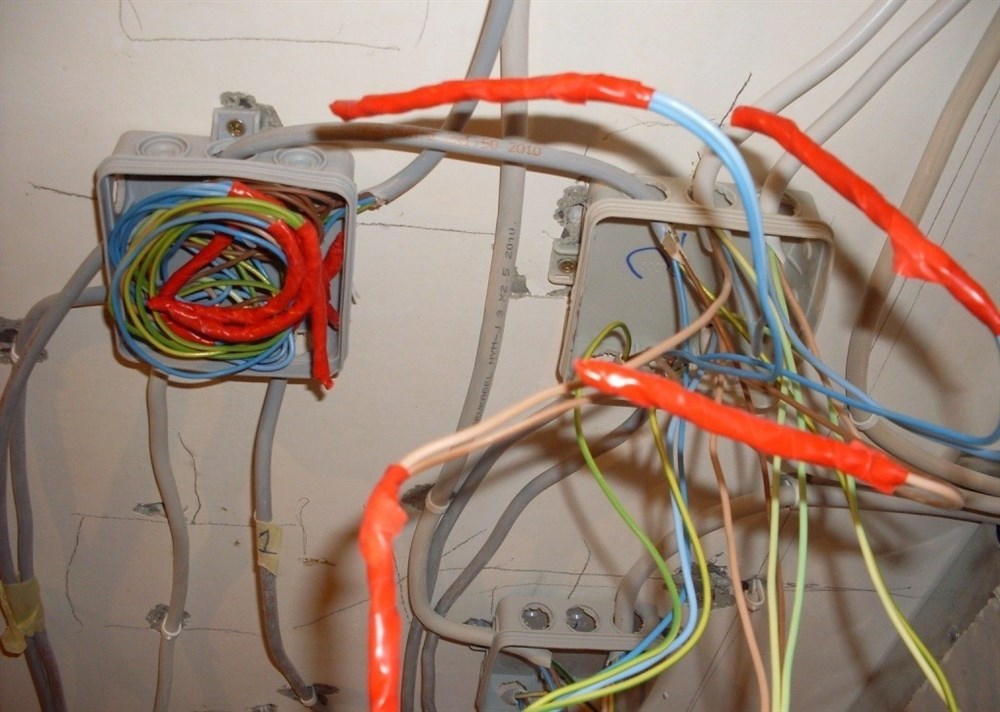

Разводка проводов

Два светильника и группа розеток

Два светильника

Без заземления

Как подключить провода в распределительной коробке? Схемы подключения

Содержание

  • 1 Расцветка проводов
  • 2 Порядок монтажа распределительной коробки
  • 3 Схемы подключения проводов
  • 4 Видео соединения проводов

Для обеспечения электричеством каждого уголка офиса или квартиры необходимо использовать распределительные коробки. Они различаются по форме и материалам.

По способу размещения распределительные коробки классифицируются на два типа:

  • накладные;
  • внутренние.

Основная цель подобных устройств – это развод проводов в нужном направлении к источникам потребления или размыкания – розетки, осветительные приборы, выключатели и т.п. Для профессионального электрика операция по разветвлению электрической проводки не составляет труда, а вот для начинающего электромонтажника она может оказаться настоящей мукой.

На текущий момент для соединения контактов в распределительной коробке используются клеммы универсального типа Wago.

Расцветка проводов

Для лучшего понимания процесса монтажа нужно представить, что кабель – это труба, а ток – вода. По проводам фазы осуществляется подача воды, а по нулевому – течет «обратка» Защитный проводник используется для предотвращения аварийной ситуации: если труба протечет, то вся вода сольется на землю.

Для удобства электрические провода имеют стандартизированную систему цветов. Чаще всего можно встретить следующую расцветку:

  • фаза (L) – белый цвет;
  • заземление (PE) – желто-зеленый цвет;
  • ноль (N)– синий цвет.

Главное правило электромонтажа – это соблюдение последовательности расцветки проводов.

Перед началом работ, нужно определить места установки розеток, осветительных приборов и розеток, то есть составить подробную схему электропитания. Это позволит максимально удобно установить распределительные коробки и сэкономить на материалах.

Порядок монтажа распределительной коробки

В современных интерьерах часто можно встретить подвесные или натяжные потолки. При укладке проводки нужно позаботиться о том, чтобы она не оказалась в зоне сверления отверстий под направляющие.

Распределительные коробки устанавливаются в доступном месте. Если, к примеру, они монтируются за подвесным потолком, то нужно в обязательном порядке организовать небольшой люк.

Для организации электропитания рекомендуется использовать следующие типы проводов:

  • для розеток – 3на2,5 миллиметра;
  • для освещения – 3на1,5 миллиметра.

В распределительной коробке может оказаться большое количество проводов, поэтому их следует предварительно промаркировать.

Схемы подключения проводов

Схема подключение проводов без заземления



Схема подключения проводов с заземлением

Схема распределения питания двух светильников

Схема распределения питания двух светильников и группы розеток

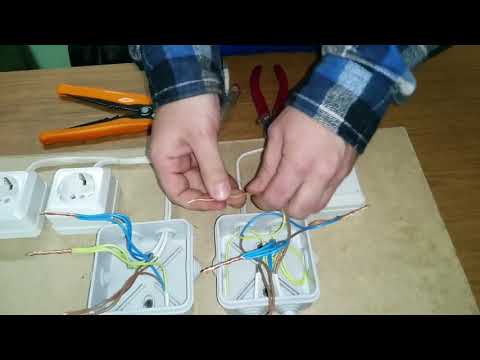

Видео соединения проводов

Полное руководство по установке

Поскольку вы находитесь на этапе прокладки электрических проводов на объекте, вам необходимо использовать распределительную коробку . Это неотъемлемая часть любого электромонтажного процесса.

 Если вы выберете подходящий корпус, вы также получите защиту потолочного вентилятора, светильника или розетки .  Кроме того, обслуживание будет намного проще, так как есть только одна точка, где вы можете получить доступ ко всей проводке.

Здесь вы увидите четкое изображение распределительных коробок.

Содержание

Как работает распределительная коробка?

Распределительная коробка полностью влита в бетонную стену, при этом крышка видна или заглублена в штукатурку. Внутри него находятся розетки для ввода питания, выключатели и соединительные провода, также известные как патресс.

Является стандартной частью любого соединения кабеля с термопластовой оболочкой (TPS) на объекте или в электропроводке. Обычно вы увидите их на потолке, под полом или за панелью доступа.

Крышки необходимы, так как они защищают внутренние провода от грязи, пыли и влаги. Кроме того, поскольку покрытие обычно изготавливается из пластика, оно предотвратит искрение, короткое замыкание и искрение , которые могут возникнуть из-за неплотного соединения.

Распределительная коробка — это место встречи всех электрических проводов в определенной области. Эти провода соединяются, а затем идут в другие точки, образуя соединение для трубопроводов. Кроме того, коробка обеспечивает надежную установку провода питания, нейтрального провода, провода заземления и дополнительной проводки второстепенных функций.

Имейте в виду, что все провода в соединительных стальных коробках должны быть одного калибра   . Кроме того, вы правильно накрыли контейнеры и установили их в соответствии с применимыми строительными нормами .

Подпись: Электрик, закрепляющий распределительные коробки

Каковы распространенные типы распределительных коробок?

Принятие решения о том, какая распределительная коробка вам подходит, является трудным и требует исследования.

Например, вы работаете над проектом, который требует подключения проводов к старому зданию. В таком случае вы рассмотрите возможность использования существующей распределительной коробки и создания соответствующих цепей. Но, если вы находитесь в недавно построенном объекте, вам нужно выбрать тип коробки с нуля.

Здесь можно выбрать материал, форму и размер.

Металлические и пластиковые электрические коробки

Большинство распределительных коробок изготавливаются из пластика, например ПВХ или стекловолокна, или металла, например стали. Если вы выбираете защищенный от непогоды металлический ящик, он доступен в алюминиевом корпусе.

Выбор зависит от типа кабелепровода, который вы используете для прокладки провода. Следовательно, если вы используете металлический трубопровод, вам следует выбрать металлическую распределительную коробку. Таким образом, вам не нужен отдельный заземляющий механизм для системы.

Однако, если используется кабель типа NM-B, , вы можете выбирать между металлом и пластиком, поскольку NM-B имеет отдельный провод заземления для единственного разъема внутри покрытия.

Стандартные прямоугольные коробки

Стандартные коробки размером 2×3 дюйма поддерживают отдельные системы освещения или розетки в одной точке. Таким образом, их также называют одноганговыми или одноганговыми коробками.

Эти коробки имеют глубину от 1 ½ до 3 ½ дюймов и размеры два на 3 дюйма. Кроме того, некоторые коробки могут иметь съемные стороны, чтобы вы могли соединить несколько коробок вместе для хранения более важных устройств. Кроме того, они могут иметь зажимы и заглушки внутри коробки кабелей типа NM-B.

Коробки на 2, 3 и 4 группы

Подобно стандартным прямоугольным коробкам, в них также устанавливаются выключатели и электрические розетки. Однако они немного больше по размеру, чтобы вместить два, три или четыре устройства. Кроме того, вы можете найти его в новых и старых рабочих конструкциях, некоторые из которых имеют встроенные кабельные зажимы.

Электрические коробки с круглыми поддонами

Коробки с круглыми поддонами имеют глубину всего от ½ до ¾ дюйма. Как правило, электрики используют эту распределительную коробку с потолочными настенными светильниками весом 50 фунтов. Кроме того, некоторые металлические круглые ящики для поддонов могут поддерживать проводку потолочного вентилятора.

Эти неглубокие коробки обычно поддерживают только два-три электрических соединения. Следовательно, количество проводов внутри коробки не должно превышать безопасный предел заполнения.

Восьмиугольные и круглые электрические коробки

Восьмиугольные и стандартные круглые коробки имеют большую глубину, чем типичные панорамные коробки. Они имеют глубину от 1 ½ до 3 дюймов и могут поддерживать настенные и потолочные светильники весом до 50 фунтов. Поскольку они такие же глубокие, они обеспечивают больше места для проводки.

Надпись: Круглые электрические коробки с соединением проводов

Электрическая коробка с потолочным вентилятором

Потолочные вентиляторные коробки могут быть неглубокого типа глубиной всего ½ дюйма или могут быть стандартными 2 1/8 электрическая коробка дюймовой глубины. Поскольку контейнер должен поддерживать вращение вентилятора, для него требуется уникальный механизм крепления. Следовательно, вы не можете использовать простые круглые электрические коробки для установки потолочного вентилятора и выбрать электрическую распределительную коробку с вентилятором.

4-дюймовая квадратная коробка

4-дюймовая квадратная коробка доступна со стандартной глубиной от 1 ¼ до 2 1/8 дюйма. Но поскольку у них прямые углы, это дает им дополнительное внутреннее пространство. Таким образом, можно разместить больше проводников и разъемов. Квадратные коробки крепятся к потолку и стенам для поддержки светильников или выключателей.

Удлинители боксов

Если вы не можете найти подходящий для вашего соединения, не беспокойтесь, так как вы можете добавить удлинители боксов. Удлинительные кольца или расширители коробок имеют такие же размеры, как и другие коробки, но у них нет задней пластины. Таким образом, вы можете установить его перед стандартной электрической коробкой и увеличить ее мощность.

Таблица вместимости распределительных коробок

Различные распределительные коробки имеют свою емкость заполнения. Как правило, вы никогда не должны переполнять коробку, чтобы они не запутались друг с другом.

Ниже приведена таблица стандартных монтажных коробок и количества проводов, которые можно легко в них поместить.

Тип электрической коробки Размер коробки (куб.дюйм) #14 Провода #12 Wires #10 Wires
3-Inch Pancake Metal 4.5 2 2 0
3-Inch Cut-In Fiberglass 14.0 7 6 5
1-Gang Cut-In Fiberglass 16.0 8 7 6
1-Gang Cut-In Fiberglass 18. 0 9 8 7
1-Gang Nail Plastic 20.5 10 9 8
2-Gang Cut-In Fiberglass 28.0 14 12 11
2-Glass Face Nail Plastic 32.0 16 14 12
3-Gang Cut-In Fiberglass 42.5 21 18 17
2-Gang Nail Plastic 43.5 21 19 17

Electrical Applications of Common Wiring Boxes
Electrical Box Название части Электрические применения
1-GANG 1-GANG (также по имени Грубая) 1-GANG (также по имени по имени Грубо. 0004 Выключатели и розетки
1-местная врезная коробка из стекловолокна с задним кронштейном. Розетки и выключатели. Вы можете использовать его с проводкой типа NM в Remodel использует
1-местную металлическую врезную коробку с регулировочными монтажными ушками. Розетки и выключатели с зажимами для стального или алюминиевого гибкого кабеля.
1-местная удобная коробка. Розетки и выключатели в гараже или магазине
2-местная пластиковая коробка для гвоздей. Розетки и выключатели.
2-местная врезная коробка из стекловолокна. Розетки и выключатели.
2-местная пластиковая коробка для ногтей для лица. Розетки и выключатели в местах с ограниченным пространством
3-местная пластиковая боковая коробка для гвоздей. Розетки и выключатели.
3-местная коробка для ногтей. Розетки и выключатели.
3-местная врезная коробка из стекловолокна. Розетки и выключатели.
4-местная пластиковая коробка для гвоздей. Выключатели и элементы управления освещением.
3-дюймовая коробка для гвоздей из стекловолокна. Светильники и соединения.
3-дюймовая коробка из стекловолокна для врезки или переделки. Светильники и детекторы дыма.
3-дюймовая металлическая коробка для блинов, также доступна из стекловолокна. Можно установить на поверхность для обрамления светильников
4-дюймовая пластиковая коробка для гвоздей. Светильники
Коробка гаечных ключей. Светильники
4-дюймовый потолочный вентилятор. Блинная коробка потолочного вентилятора (для веса до 70 фунтов)
4-квадратная металлическая коробка, с 1 или 2 бандами, 3-0 или 4-0 отверстий. Розетки и выключатели. Поверхностное крепление для использования с EMT или Flex Conduit.

Как установить распределительную коробку

В соответствии с Национальным электротехническим кодексом (NEC) сращивания проводов не должны находиться за пределами проводных коробок. В Руководстве по установке есть и другие ограничения. Следовательно, вы должны быть очень осторожны при принятии решения об установке распределительной коробки.

Выберите правильную распределительную коробку

При запуске процесса; вам нужно купить правильную электрическую распределительную коробку для вашего конкретного приложения. Например, для улицы нужен всепогодный бокс, а для нескольких устройств нужен бокс большого размера. Следовательно, покупайте то, что вы можете разместить адекватно.

Подпись: Установка электрических розеток в новом здании

Перед началом работы

Убедитесь, что вы отключили питание цепи. Кроме того, посмотрите, есть ли соответствующий автоматический выключатель или нет.

Что вам понадобится

для установки, вам понадобится

  • A Tester
  • отвертка
  • Hammer
  • PLIERS
  • DRILE DRILE материал, вам понадобится

    • Распределительная коробка
    • Кабельные зажимы
    • Шурупы для дерева и соединители для проводов.

    Инструкции
    1. Отсоедините провода в существующем стыке и закрепите коробку внутри стены.
    2. Установите отдельные кабельные зажимы для каждого свободного провода питания, если в распределительной коробке нет встроенных зажимов.
    3. Закрепите провода, затянув винты. Также соедините провода с разъемами согласно инструкции и соедините их вместе.
    4. Завершите работу, сложив свободные провода в коробку. Согласно инструкции по установке, крышка должна быть сплошной заготовкой.
    5. Восстановите питание цепи и проверьте наличие ослабленных соединений, если таковые имеются.

    Заключение

    Распределительная коробка необходима для пересечения нескольких соединений в одной точке. С его помощью можно обезопасить цепь при правильном заземлении системы. Здесь, в Bloom, мы предлагаем жгут проводов, и ваше соединение выполняется с вниманием к деталям.

    Как безопасно и надежно сращивать электрические провода

    Как домовладелец, это вопрос времени, когда вам нужно будет освоить некоторые базовые навыки работы с электричеством в рамках ваших проектов по благоустройству дома. Вам может понадобиться соединить провода, чтобы удлинить провод, устранить повреждения или соединить один электрический провод с другим.

    Сращивание проводов — это метод соединения двух кусков провода вместе для передачи электрического тока. Вы делаете это для многих проектов, таких как перемещение выключателей или розеток и ремонт.

    Читайте дальше, пока мы рассказываем о тонкостях безопасного сращивания электрических проводов для ваших проектов «сделай сам».

    Соображения безопасности

    Безопасность имеет решающее значение, будь то ваш первый проект электропроводки или сотый. Обязательно следуйте приведенным ниже советам, чтобы обезопасить себя.

    Перед началом работы всегда отключайте питание цепи на сервисной панели. Перед началом работы убедитесь, что питание отключено с помощью бесконтактного тестера напряжения на проводах питания и проводах заземления.

    При сращивании проводов всегда используйте один и тот же калибр. При сращивании проводов разного сечения провод меньшего сечения может выдерживать большую силу тока, чем провод большего сечения. Когда ток проходит через место соединения, он может перегреваться и создавать опасность возгорания.

    При сращивании проводов всегда используйте распределительную коробку для размещения всех сращиваемых проводов. Распределительные коробки защищают от поражения электрическим током и пожаров, удерживая любые искры, возникающие при коротком замыкании. Прикрепите распределительную коробку к стойке стены или потолочной балке в месте, которое не будет чрезмерно нагружать проводку.

    Убедитесь, что все ваши соединения выполнены термоусадочной трубкой или поворотным соединителем. Никогда не используйте изоляционную ленту для защиты соединений.

    Как сращивать электрические провода

    Следуйте этому пошаговому руководству, и вы будете на пути к сращиванию проводов, как опытный профессионал.

    Перед сращиванием

    Обязательно отключите питание соединяемых проводов. Никогда не сращивайте провода, если вы не можете отключить питание.

    Если вы сращиваете изолированные провода, используйте инструмент для зачистки проводов, чтобы удалить с провода примерно пять дюймов внешней оболочки. Затем снимите пластиковую оболочку с отдельных медных проводов примерно на ½ дюйма.

    Осмотрите проводку на предмет повреждений. Ищите сгоревшую изоляцию проводов, порезанные провода, зазубрины или следы от укусов. Прежде чем приступить к сварке, удалите все поврежденные участки.

    Наденьте кусок термоусадочной трубки на провод, который вы сращиваете, так как он понадобится вам после завершения сращивания. Вы можете пропустить этот шаг, если вы используете колпачок для подключения проводов.

    Если вы еще не установили распределительную коробку, используйте острогубцы, чтобы вставить зажимы в отверстия на противоположных концах коробки.

    Изготовление соединения обходчика

    Электрики начали использовать сращивание обходчика, или соединение Western Union, в начале 1900-х годов. Идеально подходит для соединения двух проводов, которые будут находиться под напряжением. Вот как:

    • Держите провода параллельно друг другу. Согните верхнюю проволоку вниз и над нижней проволокой, и наоборот.
    • Оберните каждый провод вокруг другого несколько раз, пока не закончится провод.
    • Припаяйте соединение, чтобы обеспечить дополнительную защиту и проводимость.

    Использование накручиваемого соединителя

    Накручиваемый соединитель представляет собой альтернативу монтажному сращиванию. Вот что вам нужно сделать, чтобы завершить это соединение.

    • Держите оба куска проволоки на одном уровне друг с другом.
    • Вставьте оба конца в поворотный разъем.
    • Поверните разъем, чтобы зафиксировать два провода на месте.
    • Потяните за каждый провод, чтобы убедиться в надежности соединения.

    При работе с этими устройствами используйте только продукты из списка UL. Убедитесь, что разъем закрывает всю открытую проводку, которую вы зачистили. Если вы видите оголенную проводку, значит, вы сняли слишком много. Обрежьте скрученные провода и снова подключите.

    После соединения

    После выполнения соединений поместите их в распределительную коробку и наденьте защитную крышку.
