Соединение проводов в распределительной коробке

Первые этапы ремонтных работ разных объектов или строительства дома на первых этапах обязательно организуется электрическая сеть. Определяют место установки выключателей, розеток, распредкоробок и так далее. По объекту пролегает сеть с большим количеством ответвлений для домашних и осветительных приборов. Она состоит из проводов, которые выбирают по сечению. Обязательно учитывают будущую нагрузку и прокладывают по конкретным нормативам. Важно правильно сделать совмещение проводов в распредкоробке. Существуют разные варианты, но идеального нет. У всех способов есть свои отличительная специфика.

Важное о распределительной коробке

Провода от электрощита разводятся по помещениям объекта, при этом в каждом присутствует ни одна точка. Для централизации в одном месте и стандартизации стыка проводников применяют распределительные коробки. Либо они носят иное наименование – разветвительные или распаечные. В них сосредоточены проводники всех устройств расхода энергии.

Провода прокладывают согласно четким требованиям, которые прописаны в ПУЭ (правила установки электрических установок). То есть все стыковки и разветвления выполняют исключительно в распаечной коробке. Проводники идут сверху стены не меньше чем в 150 мм от потолочного покрытия. При достижении кабеля области разветвления его спускают прямо вниз. В области ответвления ставят коробку.

Разветвительные коробки приносят следующие результаты:

• экономия трудозатрат и денег при прокладке проводов;
• повышение степени пожаробезопасности;
• простота технического обслуживания за счет концентрации стыковок в одном месте;
• облегчение ремонта электроснабжения, поскольку объединения легкодоступны и найти поврежденное место легче.

Распаечная коробка бывает округлой либо прямоугольной. Как правило, она имеет 4 вывода, однако могут быть и дополнительные. Они оснащаются резьбой либо штуцером для крепления гофрированного шланга. Труба из пластика либо гофрированный шланг сильно облегчают монтаж и смену провода. В последнем случае нужно только отсоединить их от коробки и потребителя, и извлечь. После замены все возвращают на место. Когда провода находятся в штробе, то придется разбить штукатурку. Это намного сложнее.

Разветвительные коробки делятся по виду монтажа:

• Внутренние. Для них в стенке делают углубление, но крышка остается сверху. Ее устанавливают наравне с отделочным материалом. Можно покрыть ее декоративными панелями
• Внешние. Когда условия и глубина стен не дают возможности установить коробку внутри, ее закрепляют сверху.

Варианты совмещения проводников

Есть разные варианты стыковки. На выбор влияют такие факторы как:

• соответствие/несоответствие сечения;
• число проводов;
• условия эксплуатации;
• материал жил.

Рассмотрим особенности всех возможных техник.

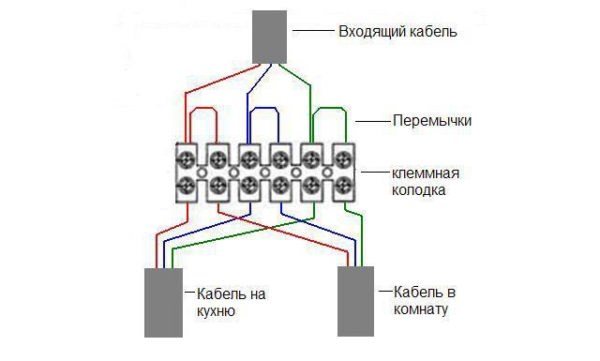

Клеммы-колодки

Существуют различные виды клеммников – винтовые и с зажимами. Однако они имеют аналогичное устройство. Есть крепежная система и пластина/гильза из меди. Особенность устройства – при вставке в конкретное место нескольких проводников происходит их прочное соединение. Установка максимально легкая.

Винтовые колодки оснащены корпусом из пластика. В нем имеется контактная пластина. Клеммники бывают с открытыми и скрытыми контактами. В гнездо вставляют проводник до 10 мм, у которого убрана изоляция. Его зажимают отверткой или винтом. Минус состоит в неудобстве соединений множества проводов. Попарное расположение контактов влечет затруднения, когда нужно соединить больше 3 проводов. Но их разрешено применять в ветках, где наблюдается большое потребление энергии.

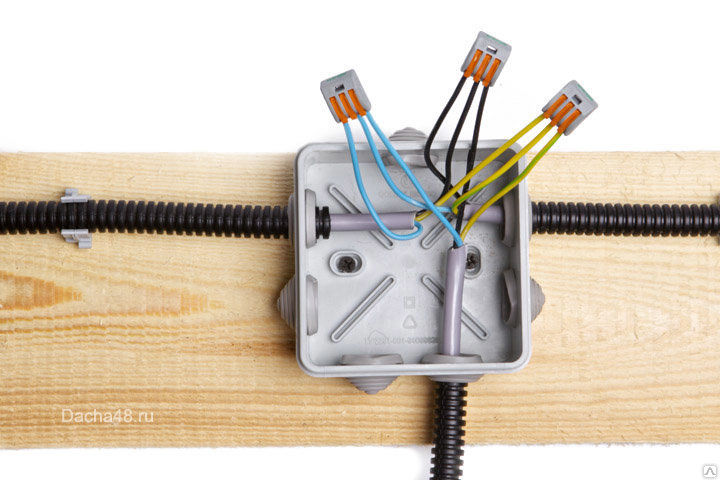

Клеммы WAGO

Колодки с пружинами WAGO – это популярные изделия для стыковки проводов. Они отличаются тем, что соединение осуществляется посредством особого механизма. Устройство имеет рычаг, позволяющий закрепить проводник без потери его целостности. Сначала с проводов убирают слой изоляции, жилы направляют в отверстие колодки.

Производители выпускают одноразовые и многоразовые WAGO. В первом случае их используют один раз, при замене проводки они становятся непригодными. Второй вариант стоит дороже, однако его легче снимать и потом разрешено применять снова.

Преимущество клемм ВАГО:

• Есть углубление для индикационной отвертки для того, чтобы контролировать работу электросети.
• Прочность креплений.
• Простая и быстрая установка.
• Небольшие размеры клемм.
• Есть возможность соединений большого количества жил.
• Стыковать можно провода и из одного материала, и из разных.
• Отсутствие обрывов тонких жил при фиксировании многожильных кабелей.

Из минусов стоит выделить только высокую цену устройств.

Самоизолирующие зажимы (СИЗ)

СИЗ – изоляционный стыковочный зажим в виде колпачка из пластика. В нем есть особая пружина, посредством которой фиксируют провода.

Преимущества таких устройств:

• множество цветовых расцветок, благодаря чему можно отмечать заземление, ноль и фазу;
• простая установка;
• материал изготовления из не горючего пластика, соответственно, нет риска возгорания проводке в соединительной области;
• доступная цена.

Все же СИЗ отличаются слабыми изолирующими и фиксирующими качествами, недопустимостью использования при состыковке проводов из меди и алюминия.

Гильзы

Стыковка проводов посредством гильз предполагает распределение очищенных жил в специальной трубке (гильзе). Потом ее обжимают и обрабатывают изолирующим материалом в виде стандартной изоленте, термоусадочной трубки. Есть возможность вводить провода и с одного конца, и с двух. Первый вариант предполагает, чтобы совместное поперечное сечение не превышало значение гильзы. Гильзы являются одноразовыми. Для соединения нужен специальный инструмент, а сам процесс достаточно трудоемок.

Скрутка

Это самая распространенная техника, только она не такая уж надежный. Его не рекомендует ПУЭ, поскольку не формируется качественный контакт. Есть риск перегрева и возгорания. Эту технику можно применять в качестве временного. Но даже тогда надо соблюдать правила. Скрутки 1-жильных и многожильных проводников схожи, но есть отличия.

 Многожильные провода скручивают следующим образом:

• Зачищение изоляции на 40 мм.
• Раскрутка проводов на 20 мм.
• Соединение до стыка не раскрученных проводов.
• Закручивание вручную жилок.
• Затягивание скрутки пассатижами либо плоскогубцами.
• Изоляция термоусадочной трубкой либо изолирующей лентой.

Стыковка 1-жильных проводов в разветвительной коробке более простая. Проводники, которые освобождены от изоляции, скрещивают и пальцами скручивают на всем протяжении. Пассатижами/плоскогубцами обжимают проводники около изоляции и скручивают. Соединительное место изолируют.

Пайка

Это оптимальный способ, поскольку для него нужен только паяльник. Сначала зачищают и лудят провода. Для этого нагревают паяльник и наносят тонкий слой припоя. Проводник нагреваются паяльником и в горячем состоянии на короткое время помещают в канифоль. Затем начинают лужение. Для него надо, чтобы было немного припоя на кончике паяльника. Им просто проводят по проводнику, и он становится блестящим с металлическим отливом.

На следующем этапе выполняют стандартную скрутку проводников. Потом снова берут паяльник и припой, при этом последнего нужно уже больше, чем при лужении. Скрутку прогревают до плавления припоя. Он должен проникнуть между витками и обволочь область скрутки. Тем самым обеспечивается надежность контакта.

Такой вариант невыгоден тем, что требует много времени, в сравнении со стандартной скруткой. Более того он отличается сложной ремонтопригодностью. Спаять провода проще, чем распаять.

Зажим «орех»

Это зажим кабеля с 2 пластинами и 4 болтами по углам. Для начала удаляют изоляцию, потом фиксируют проводники в пластине, по завершении покрывают оболочкой из карболита.

Преимущества зажима «орех»:

• высокое качество изоляции;
• есть возможность соединять различные материалы;
• легкость работ;
• небольшие затраты.

Но со временем крепления ослабевают, поэтому их необходимо периодически подтягивать.

Из-за больших размеров такой зажим редко применяют в распредкоробке.

Стыковка болтами

Они позволяют создать в разветвительной коробке крепкую стыковку проводов из разнообразных материалов. Новые коробки отличаются компактностью, поэтому зачастую подобное соединение трудно реализовать. Но старые образцы вполне позволяют применять эту технику.

Кроме болта нужно подготовить гайку и 3 шайбы из стали. Скручивают зачищенные части в виде кольца. Затем на болт надевают:

• шайбу;
• кольцо 1 жилы;
• шайбу;
• кольцо 2 жилы;
• шайбу;
• гайку.

Благодаря такой пирамидки этот метод считается громоздким и для стыковки ряда пар не подходит.

Таким образом, есть всевозможные вариации объединения проводов в разветвительной коробке. Оптимальный способ выбирается по удобству монтажа и стоимости. В любом случае важно обеспечить безопасность, длительный эксплуатационный срок, надежность и качество стыковки.

При отсутствии опыта работ с электрикой рекомендуется прибегать к услугам специалистов, иначе неправильный монтаж приведет к возгоранию.

Как соединить провода в распределительной коробке

Монтаж электропроводки, как правило, начинается с укладки кабеля. Следующая за ней важная операция – это соединение проводов в распределительных коробках. Людям непосвященным порой кажется, что возня с такими коробками является лишь потерей времени, а наличие этих электромонтажных элементов для них равнозначно утрате необходимого в отделочных работах эстетизма.

Содержание

• 1 Чем объясняется необходимость распределительных коробок
• 2 Соединение проводов в распредкоробках: правила, обязательные для исполнения
• 3 Порядок коммутации проводов, идущих к розеткам и светильникам
  • 3.1 Соединение проводов, ведущих к розеткам
  • 3.2 Как соединяются провода, идущие к светильникам

Сегодня я расскажу, почему без распредкоробок обойтись совершенно невозможно, а также о том, какими правилами определяется соединение в них проводов и какие существуют нюансы при подключении через эти коробки некоторых основных элементов квартирной электросистемы.

Читайте также Клеммники: все, что вам нужно знать, соединяя провода у себя дома

Чем объясняется необходимость распределительных коробок

Если распределительные коробки не применять в процессе электрического монтажа, а места соединения проводов просто закатывать в штукатурку, то при необходимости добраться до них придется полностью разрушать отделку стены: обрывать обои, разбивать штукатурку и так далее. Подобная перспектива едва ли может кого-то устроить.

Кроме того, иногда возникает необходимость по установке дополнительных розеток. В таких случаях гораздо удобнее подключиться к распределительной коробке, а не тянуть провод от розеток уже существующих.

Кто-то может сказать, что распредкоробки можно заменить клеммными колодками.  Однако такое решение совершенно не практично, поскольку его реализация потребует вырезания более глубоких штроб и, следовательно, более значительных трудозатрат.

Следует также знать, что наличие распредкоробок обусловлено требованиями пожарной безопасности.

Читайте также Пятый элемент: как подключить люстру к четырем проводам из потолка

Соединение проводов в распредкоробках: правила, обязательные для исполнения

Основные способы коммутации проводов обусловлены Правилами устройства электроустановок (ПУЭ).
Соединение проводов внутри распределительных коробок может производиться:

• с помощью клеммных колодок. Поскольку эти элементы отличаются небольшими размерами, их можно без труда поместить во внутреннюю полость любой распредкоробки. В процессе монтажа работа состоит лишь в том, чтобы обрезать провод на нужную длину, соединить жилы и уложить собранный узел внутрь коробки.

• с помощью пайки. Данный способ больше подходит для настоящих профессионалов, имеющих достаточный опыт выполнения этого вида работ. Если у человека соответствующего опыта нет, он может потратить массу времени и при этом не добиться необходимого качества соединения.
• опрессовкой.   Опрессованные соединения относятся к наиболее надежным среди неразъемных. Опрессовка является достаточно трудоемкой операцией, требующей как определенных навыков, так и специальных приспособлений (пресс-клещи, гильзы, термоусадочные трубки).

Читайте также Каким проводом лучше воспользоваться: одножильным или многожильным?

При выполнении опрессовки зачищенные жилы вставляют в концы гильзы, а ее крепко обжимают. Важный нюанс состоит в том, что перед началом этой операции на любой из двух соединяемых поводов надевается термоусадочная трубка, которая после опрессовки сдвигается на гильзу и нагревается для ее усадки.

Отдельно необходимо сделать важное уточнение по поводу скрутки, о которой на сайте разгорелась довольно оживленная дискуссия. Такое соединение проводов как в распредкоробке, так и в других местах электросети может быть лишь временным.

Если провода были где-то соединены на скрутку, – какой бы она ни была надежной, – впоследствии данное соединение должно пройти полноценную обработку одним из описанных выше способов. Именно такой подход и определен положениями ПУЭ.

Порядок коммутации проводов, идущих к розеткам и светильникам

Основные коммутации внутри квартирных распределительных коробок производятся для обслуживания светильников и розеток. Поскольку для этих приборов порядок выполнения соединений различен, поговорим о них отдельно.

Соединение проводов, ведущих к розеткам

С розетками дела обстоят достаточно просто: провода соединяются между собой с соблюдением цветности:

• фаза – серые, коричневые или черные провода;
• ноль – синие или голубые;
• заземление – желтые с полосой зеленого цвета.

Если в проводах заземления нет, и они являются двухжильными, то дело обстоит еще проще: производится попарное соединение проводников, имеющих одинаковый цвет.

Читайте также Как зачищать электрические провода

Как соединяются провода, идущие к светильникам

Если речь идет о светильнике, управляемом одноклавишным выключателем, то соединить придется лишь пару проводов: ноль – с проводником, идущим прямиком к светильнику, фазу следует пропустить через выключатель.

Если же люстра управляется 2-клавишным выключателем, порядок подключения слегка изменится. От выключателя следует пропустить 2 провода, отвечающие за различные группы лампочек, тогда как ноль у них останется общим.

Читайте также Полезные хитрости: чуть-чуть об электрике, малярной ленте, рулетке и кое-чем еще

Итак, мы рассказали о том, как производится соединение проводов в распределительных коробках. Казалось бы, дело это не столь и сложное. Однако электричество – штука опасная и, если у вас нет надлежащей квалификации, обращаться для выполнения любых работ все-таки стоит к профессиональным электрикам.





Как подключить распределительную коробку

Руководства по проекту Fine Homebuilding Project

Электропроводка

How-To

Электрик шаг за шагом проведет вас по подключению распределительной коробки.

Брайан Уоло Выпуск 228 – июнь/июль 2012 г.

Часть моей работы профессионального электрика заключается в том, чтобы содержать свою работу в чистоте и порядке. Аккуратный рабочий ящик упрощает установку освещения, выключателей и розеток, а также помогает будущим электрикам видеть, что происходит внутри ящика. Инспекторы также обращают внимание на аккуратность, потому что аккуратная проводка снижает вероятность короткого замыкания и дугового разряда.

Для меня частью организованности является соблюдение некоторых правил относительно того, как я прокладываю кабели в распределительной коробке. Когда это возможно, я пропускаю кабель, который подает питание в коробку, через отверстие в нижней части. Кабели, идущие к светильникам или розеткам вниз по линии, проходят через отверстия в верхней части. Если в одной распределительной коробке есть наружное и внутреннее освещение (распространенный сценарий для наружных дверей), кабель ближе к двери идет к наружному освещению; кабель, расположенный дальше от двери, питает внутренний свет.

Ничто в коде не говорит о том, что вы должны прокладывать определенные кабели через определенные выбивные отверстия, и никогда не предполагайте, что чья-то проводка следует вашим правилам.

Использование собственных соглашений — это просто способ узнать, какие провода куда идут, когда вы смотрите на свою собственную работу, что удобно, когда вам нужно внести изменения или устранить неполадки в будущем.

Наконец, всегда проверяйте с помощью тестера напряжения, чтобы убедиться, что питание отключено от каждого переключателя (см. «Убедитесь, что питание отключено», FHB #19).6). Некоторые коробки содержат более одной цепи.

Online Extra: Смотреть сопутствующую серию видеороликов

Шаг за шагом

1. Протяните кабель. Кабели, идущие параллельно элементам каркаса, должны быть скреплены скобами не реже, чем через каждые 4-1/2 фута вблизи центра доски. Хотя жестких правил не существует, будьте последовательны в размещении ящиков. Расстояние 44 дюйма. с пола работает для взрослых, детей и людей в инвалидных колясках. Кодекс требует, чтобы кабели были защищены от повреждений и проложены аккуратно или «профессионально». Следите за тем, чтобы на кабеле не было петель и перекручиваний, чтобы его было легче тянуть.
2. Промаркируйте кабель. Раскрутите каждый кабель и пометьте его так, чтобы надпись была под коробкой, когда кабель находится в коробке и скреплен скобами. Хотя этикетки могут показаться излишними хлопотами, их использование в коробках с несколькими переключателями облегчает их последующее подключение.
3. Уложите кабели в коробку. Пластиковая коробка имеет выступы для фиксации проводов. Язычки часто соединяются с коробкой в ​​процессе формования. С помощью острогубцев или плоской отвертки немного приподнимите язычок и слегка изогните кабель, прежде чем вставить его в коробку.
4. Закрепите все кабели сразу . Убедитесь, что все кабели выходят на 3 или 4 дюйма за переднюю часть коробки. Лучше всего вставить все кабели, убедившись, что они аккуратны и не скручены, а затем скрепить их скобами на расстоянии не более 8 дюймов от коробки. Кабельный укладчик — отличный инструмент для укладки четырех и более кабелей.
5. Подготовьте проводники. Уложив провода в коробку и закрепив их скобами, срежьте этикетки с помощью резака для изоляции и вставьте их в отверстия, через которые кабели входят в коробку. Удалите оставшуюся изоляцию, разрезав ее канцелярским ножом, начиная примерно на 2 дюйма от конца. (Обязательно отрезайте от себя.) Удерживая проводники, потяните вниз внешнюю изоляцию. Когда вы закончите, срежьте изоляцию бокорезами и наклейте этикетку на горячий провод кабеля.
6. Сначала подключите нейтрали. Белые (нейтральные) провода часто соединяются вместе в распределительной коробке. Протяните их вдоль задней части коробки к центральному месту, обрежьте по длине и используйте инструмент для зачистки проводов, чтобы оголить примерно 3/4 дюйма. до 1 дюйма медного проводника на каждый провод. Скрутите проводники плоскогубцами, обрежьте жгут и закройте его проволочной гайкой. Аккуратно сложите пачку так, чтобы она ровно лежала в задней части коробки. Обратитесь к пакету проводных гаек для получения рекомендаций по правильному размеру разъемов проводов.
7. Подключите провода заземления к следующему . Проложите оголенные медные провода заземления вдоль задней части коробки и подведите их к одной точке. Скрутите провода вместе как единое целое и закройте их проволочной гайкой или обжимной втулкой. Убедитесь, что для каждого заземленного переключателя в коробке имеется отрезок провода длиной 4 дюйма (косичка).
8. Горячие провода в последнюю очередь. На однополюсном выключателе черный (горячий) провод, подающий питание на выключатель, подключается к одной из клемм, а провод нагрузки подключается к другой. Вы можете иметь один источник питания для более чем одного коммутатора, добавив косички под гайку провода. В коробке также находится кабель для трехпозиционного переключателя. Его красный проводник обрабатывается так же, как и черный проводник.

9. Сложите провода внутрь. Каждый однополюсный переключатель будет иметь пару (линия и нагрузка) черных проводов. Рядом с наружными дверями проложите черный провод, питающий светильники наружного освещения, ближайший к двери. Аккуратно сложите провода в коробку, не путая их. Протолкните провода к задней части коробки, чтобы они не повредились во время гипсокартона. Когда пришло время установить переключатели, вытяните черный и заземляющий провода и подключите их к соответствующим клеммам переключателя.

Инструменты торговли

от Fine Homebuilding #228

Кабельная стриптизерша с изоляционным резаком

Столовые плоскогус Предыдущий: Советы по зачистке проводов для черновой обработки в электрической коробке Следующий: Как зачистить кабель внутри электрических коробок

Направляющая

Электропроводка

Глава

Черновая обработка

Электропроводка

Проводка

Надежное, соответствующее нормам руководство от профессионалов по безопасной работе с любым проектом электропроводки

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по электромонтажным работам.

Начать бесплатную пробную версию

Работа с электричеством

Инструменты и материалы

Розетки и выключатели

Освещение и вентиляторы

• Дизайн освещения
• Установка освещения
• Поклонники

Грубо-в

Наружная проводка

• Основы
• Магазины
• Установка освещения

Панели и подпанели

Установка розетки в электрическую коробку с двумя комплектами проводов?

Черный или белый? Это имеет значение?

Это важно много . Вам нужно изучить основы, прежде чем вы начнете возиться с электричеством. Хотя эта конкретная ситуация выглядит довольно простой, это может быть не так. Чтение целой пачки (например, лот в этой системе, но книга, объясняющая все это шаг за шагом, была бы отличной идеей) является ключевым. Но несколько замечаний для начала:

Цвета проводов

Обычно в США/Канаде:

• Зеленые, зелено-желтые или оголенные провода заземляются
• Белый, иногда серый, нейтральный
• Все остальное — красный (очень распространенный), синий, розовый, желтый, оранжевый и т.д. горячее

Есть некоторые исключения и оговорки:

• Белый может быть горячим в определенных ситуациях, таких как цепь 240 В (с использованием черного и белого в качестве двух горячих проводов) или петля переключателя старого образца с белым в качестве горячего провода и черным в качестве переключаемого горячего провода. В этих случаях белый провод должен быть помечен, как правило, изолентой черного, красного или другого «горячего» цвета. Но он не всегда помечен, а иногда был помечен как , и маркировка отвалилась много лет назад.
• Кабели (которые лежат у вас в этой коробке и, скорее всего, по всему дому) бывают черного/белого/голого (обозначаемого «/2» — заземление не учитывается при нумерации) и черного/красного/белого/голого («/3»). В дополнение к маркировке белого как черного, красного и т. д., чтобы указать, что он горячий, иногда другие провода будут маркироваться другим цветом, чтобы указать 9.0019 функция . Для маркировки можно использовать любой цвет, кроме зеленого или белого, потому что они всегда являются заземленными и нейтральными и не могут быть помечены для выполнения этих функций.
• Отдельные провода в кабелепроводе могут быть разных цветов, но никогда не могут изменить статус путем маркировки — т. е. в кабелепроводе, если у вас есть белый цвет, который вы хотите использовать в качестве горячего, вам нужно добавить/заменить его другим цветом провод, а не просто пометить его черным.

Типовая проводка розеток и выключателей

Обратите внимание, что с этого момента я буду игнорировать основания. Заземляющие провода всегда соединяются вместе и, если у вас есть металлические коробки, подключаются к коробкам.

Есть 4 основных провода функции в проводке 120В/240В:

• Горячий — всегда включен
• Горячее переключение — «включено» только тогда, когда переключатель (или комбинация переключателей) включен
• Нейтраль — вторая половина каждой цепи (кроме только 240 В, у которой два контакта). Обычно не переключается. Часто встречаются вместе в пучках (например, 4 кабеля в коробке с 3 переключателями обычно имеют 4 нейтральных белых провода вместе в проводной гайке). Каждая розетка нуждается в нейтрали, но обычно только интеллектуальные выключатели и таймеры нуждаются в нейтрали — простые выключатели и большинство диммеров не нуждаются в нейтрали.
• Коммутаторы — пара проводов, соединяющая 3-х и 4-х позиционные выключатели. Обычно в том же кабеле есть и третий провод (нейтральный или горячий).

Вообще говоря, черный предпочтительнее для горячих, а красный для горячих переключений, но официального правила нет, и похоже, что у вас может быть наоборот . Нужно на 100% выяснить, какой провод к чему. Я бы сделал это с помощью бесконтактного тестера напряжения, удалив гайки и разделив провода. Если вы сделаете это и снова включите выключатель, вы должны получить только один провод отображается как горячий — это будет входящий горячий провод. Согласующий провод (тот, что был под той же гайкой) — отходящий горячий. Другие цветные провода предназначены для горячего переключения, а белые провода — нейтральные.

Добавьте косичку (короткий кусок провода, черный для горячего, белый для нейтрального) к гайке, содержащей горячие провода. Добавьте косичку к нулевым проводам. Подключите эти провода к горячим и нейтральным контактам на розетке, а также к заземляющему проводу (потому что у вас нет металлической коробки).
