Как соединить трубы дымохода?

Сборка дымохода из нержавейки производится последовательно, то есть снизу вверх, от отопительного устройства к остальным элементам дымоходов системы, это определяется общими правилами монтажа. Систему дымоудаления лучше заложить и просчитать еще на этапе проектирования дома. Трубы крепятся между собой за счет разного диаметра — меньший вставляется в больший. Внутреннюю поверхность труб обязательно нужно промазать термостойким герметиком, в некоторых случаях промазывают и внешнюю.

Такой метод обеспечивает защиту от влаги в полости дымохода. Затем на стыках закрепляются специальные хомуты из нержавейки.

Как соединить трубы дымохода одного диаметра?

В зависимости от материала трубы можно соединить разными способами. Если речь идет о металлическом дымоходе из нержавейки, то самый надежный вариант использование муфты. Муфта или фитинг это кусочек трубы с резьбой на внутренней поверхности. Огромный плюс такой конструкции заключается в возможности разборки и демонтажа. Для соединения таким способом на оба участка трубы наносят резьбу, на которую и навинчивается соединительная муфта. Для герметизации рекомендуется использование какого-либо уплотнителя, например, энергофлекс. Но для труб из нержавеющей стали для такого способа понадобится специальное оборудование, а это в разы усложняет процесс сборки. Еще один минус — невозможность разборки конструкции и соответственно проведение ремонта.

Как соединить трубы разного диаметра?

Трубы разного диаметра соединить между собой куда проще. Резьбовое соединение так же имеет место быть, но обычно используется переходник, который подобран по диаметру труб или стяжной хомут. Разница между трубами должна быть как можно меньше, чтобы исключить уменьшение тяги.

Альтернативой служит фланцевое соединение. Фланцы привариваются к окончаниям труб, имеют отверстия, которые соединяются при помощи болтов между собой. У такой конструкции много плюсов: герметичность, простота монтажа и возможность разборки. В процессе установки нужно убедиться, что кольца перпендикулярны к основным трубам.

Как соединить сэндвич дымоход?

Для труб типа «сэндвич» существует два основных метода сборки: по дыму и по конденстату. Первый способ подходит для высоких температур, когда в трубе не образуется конденсат. Секция трубы надевается сверху уже установленной, тогда как во втором способе обратный принцип. Одновременную стыковку проводить сложно, поэтому сначала внутренние трубы выдвигают немного наружу, примерно на 10-15 см, и соединяют с использованием огнеупорного герметика.

Потом состыковывают внешние трубы. Для надежности можно промазать и торец соединения. Места стыковок обязательно стягивают хомутами. Второй способ

В компании «Феникс» вы найдете большой ассортимент труб и деталей для различных дымоходных систем. Все элементы отличаются высоким качеством и гарантируют долгий срок эксплуатации.

10 мар 2023, 10:20

Лед намерзает на дымоходе – что делать?

Лед, появляющийся на дымоходе во время зимних морозов — проблема, с которой сталкиваются чаще всего владельцы домов…

читать подробнее

03 мар 2023, 10:18

Как закрепить дымоход

Монтаж дымоотводящей трассы – не менее ответственная задача, чем их расчет и проектирование

читать подробнее

28 фев 2023, 10:17

Защита дымохода на крыше от снега

При проектировании крыши и организации систем отведения дыма большое внимание уделяется выбору самих конструкций

читать подробнее

25 фев 2023, 10:16

Замерз дымоход

Сбои в работе отопительных котлов – одна из самых распространенных причин нарушения работы систем отопления

читать подробнее



применение и способ монтажа сэндвич труб для дымохода

Дымоход может быть выполнен из различных материалов. Самым традиционным является кирпич, но устройство такого дымохода требует больших капиталовложений и много времени.

Намного удобнее и эффективное использовать современные дымоходы — «сэндвич». Это не только эффективно, но и практично, функционально, эстетично. Главное преимущество такого дымохода — это возможность произвести все необходимые работы по его монтажу самостоятельно, сэкономив тем самым на оплате труда наемных работников.

Главное быть знакомым с правилами установки, купить качественные материалы, прошедшие процедуру сертификации. Труба сэндвич для дымохода обладает целым рядом преимуществ, среди которых можно выделить следующие факторы:

  • отсутствие конденсата;
  • незначительные отложения сажи;
  • простота обслуживания;
  • высокая пожаробезопасность;
  • эстетичность и легкий вес.

Такая труба для дымохода подойдет, как для установки в доме, так и любом другом помещении, где используется печь или газовый котел.

Содержание

  • 1 Сборка сэндвич трубы

  • 2 Монтаж сэндвич трубы

  • 3 Отзывы

Сборка сэндвич трубы

В комплект готовой конструкции входят несколько основных элементов, длина которых составляет один метр. Все отдельные сегменты последовательно вставляются друг в друга. По своей внутренней конструкции изделие, состоящее из внутренней и наружной трубы, с промежуточным утеплительным слоем. Для изготовления внутренней трубы чаще всего применяют нержавейку, внешняя труба может быть выполнена из сплавов цветных металлов, что повышает ее эстетичные свойства.

Покупать сэндвич трубу, изготовленную из оцинковки, крайне нежелательно. Связано это с тем, что при постоянных температурных перепадах, труба из оцинкованного металла будет видоизменять существующие размеры, в то время, как трубам из нержавейки это не свойственно. При этом, если у вас в банном помещении стоит твердотопливный котел, то труба должна быть изготовлена из качественной нержавеющей стали, обладающей высокой степенью жаропрочности.

Для создания теплоизоляционного слоя принято использовать минвату, которая не горит, а при тлении не выделяет в атмосферу токсичных и вредных веществ. Толщина теплоизоляционного слоя может находиться в пределах 25−60 мм. В некоторых случаев, в качестве утеплителя может быть использован керамзит или полиуретан.

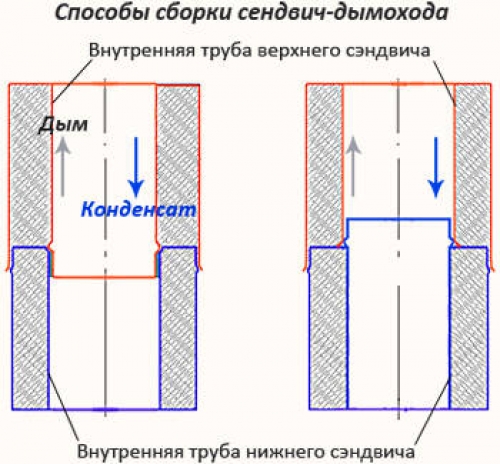

Соединяться трубы между собой могут байонетовым способом или с помощью фланцев, относительно «мостика холода», кроме этого «по конденсату» и «по дыму». Соединение по дыму дает полную гарантию, что угарный газ не попадет во внутренние помещения, а по конденсату, что влага, образовавшаяся в результате перепада температур, будет постепенно стекать по трубе вниз. В чем заключается разница между этими двумя способами соединения?

В первом случае, дым беспрепятственно выходит наружу, но на теплоизоляционный слой может попасть конденсат, а воздействие влаги на утеплитель крайне нежелательно. Во-втором случае, верхняя труба соединяется с раструбом нижней трубы, что исключает попадание влаги, но не гарантирует проникновение угарного газа в помещение. Как видно оба способа имеют свои недостатки, устранить которые можно только с помощью тщательно произведенной герметизации всех стыковочных швов. Не рекомендуется устанавливать сэндвич трубу непосредственно на печь или газовый котел, а в местах примыкания с кровлей, балками, плитами перекрытия, она должны быть хорошо изолирована.

Монтаж сэндвич трубы

Монтаж осуществляется очень легко и сделать это может практически любой человек, не обладающий определёнными знаниями и навыками. Установка осуществляется снизу вверх и весь монтаж проходит в несколько этапов.

  1. Первый этап. Соединение элементов дымохода. Один конец трубы обязательно имеет сужение. Его и требуется вставлять в соединяемую трубу. За счет того, что в таком дымоходе практически не образовывается сажи, из него легко выводится конденсат. Еще намного больше упрощает эту задачу установка специальных тройников.
  2. Второй этап. Выводим сэндвич трубу наружу. Здесь может быть два различных варианта решения задачи. Через крышу или стену. Если труба по плану будет выходить через стену, то ее в этом месте необходимо будет разобрать. По линии выхода трубы монтируются специальные кронштейны, с помощью которых и будет закрепляться труба к основанию стены. Образовавшееся отверстие можно заделать фанерой, дополнительно прикрепив к ней асбестовый лист. Кроме этого, делаем еще одно дополнительное усиление с помощью оцинкованного металла. Прорезаем в листе квадратное отверстие и устанавливаем проходник, который крепиться с помощью шурупов. Оцинковку можно покрасить и покрыть лаком, чтобы предупредить появления коррозии металла. После этого просверливаем отверстие необходимого диаметра и вставляем в него сэндвич трубу. Соединять внутреннюю трубу с внешней, следует таки образом, чтобы вы хорошо могли видеть место соединения. Это позволит вам контролировать самое уязвимое место вашего дымохода.
  3. Третий этап. Крепление дымохода. Все элементы, колена, тройники — скрепляются специальными хомутами. Кроме этого, тройники крепятся еще опорным прочным кронштейном. Верхнюю часть дымохода для подстраховки укрепляем растяжками под углом в 120 градусов. Трубы между собой скрепляются обжимными хомутами. Тройники и переходники с помощью этих же хомутов, но с двух сторон.
  4. Четвертый этап. Заключительный. В первую очередь после окончания проведения монтажа, снимает защитную пленку с трубы. Оптимальная длина вашего дымохода должна составлять как минимум пять-шесть метров, если считать от оголовка до колосника. Тщательно герметизируем все стыковочные соединения. Для выполнения этой работы используют жаропрочный герметик, рассчитанный на максимальную температуры эксплуатации не менее 1000 градусов. Когда все будет готово, следует провести испытание дымохода, чтобы можно было уже визуально определить, насколько качественно вы выполнили герметизацию швов.

Как видно из прочитанного, монтаж дымохода вполне под силу произвести самостоятельно. Главное купить комплект всех необходимых элементов и иметь в своем распоряжение инструменты, которые могут потребоваться в процессе работы.

Отзывы

После того, как установил у себя дома сэндвич дымоход, могут сказать, что действительно монтируется он легко и просто. Как недостаток, могут отметить, что покупка качественного дымохода может обойтись в «копеечку», но учитывая длительный срок эксплуатации, надеюсь, что он себя за это время окупит. На установку его в сауне потребовался один день и еще один ушёл на герметизацию и проверку.

Алексей г. Москва
