Соединение проводов в распределительной коробке: способы и этапы соединения

Работа с электричеством не терпит халатности, поэтому в предстоящем процессе нужно разобраться досконально. Один из важных аспектов — это соединение проводов в распределительной коробке, так как от качества выполненной работы зависит работоспособность самой системы и ее безопасность, как электрическая, так и пожарная.

Содержание

1 Распределительная коробка и что она собой представляет
2 Виды соединений
3 Клеммные колодки
4 Пружинные клеммы
5 Колпачки СИЗ
6 Опрессовка гильзами
7 Пайка либо сварка
8 Скрутка и изоляция
9 Зажим «орех»
10 Использование болта
11 Что делать, если проводов несколько?
12 Что делать, если жилы разного сечения?
13 Как соединить многожильные и одножильные провода

Распределительная коробка и что она собой представляет

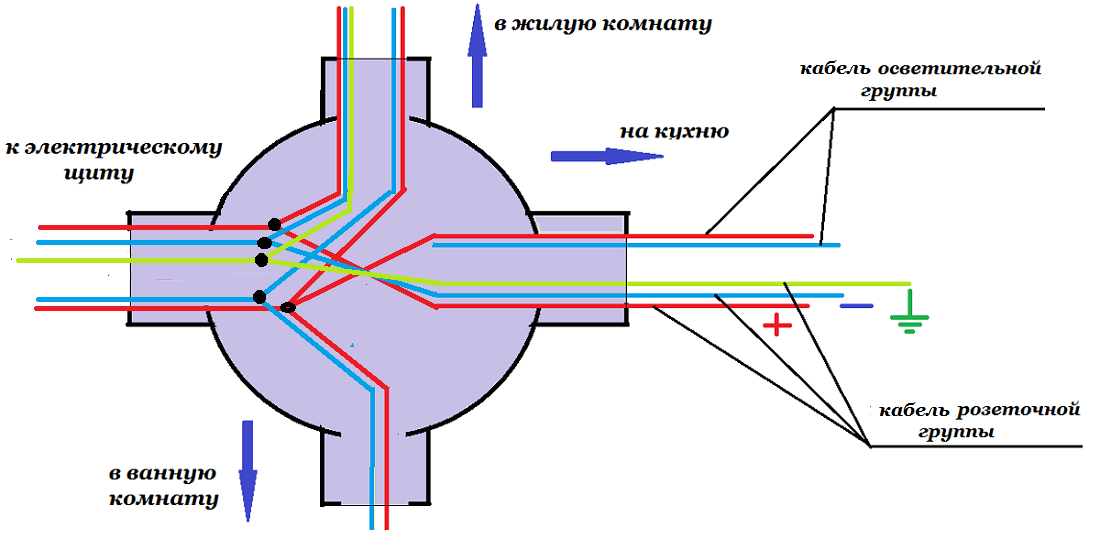

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке.
Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме.
В зависимости от типа установки коробки бывают:

внутренние, используемые для скрытой проводки;
наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки.
Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется.
В зависимости от формы, коробка может быть:

круглой;
прямоугольной.

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

отсоединить гофрошланг от распредкоробки;
отсоединить от розетки или выключателя;
немного потянуть;
вытянуть;
на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену.
Задача распределительных коробок:

Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.

Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
Обеспечение пожарной безопасности.
Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

Виды соединений

Распредкоробка предназначена для соединения электропроводов. Каким это будет выполнено способом, не важно, главное, чтобы конечный результат обеспечил надежность, безопасность и работоспособность всех приборов. Для соединения используют несколько методов:

с помощью клеммных колодок;
при помощи пружинных клемм;
при помощи пластиковых колпачков;
с помощью опрессовки гильзами;
пайка;
скрутка;
зажимами «орех»;
при помощи болтов.

Чтобы определить для себя оптимальный способ соединения проводов, необходимо разобрать каждый из них и узнать достоинства и недостатки каждого способа.

Клеммные колодки

Это детали из пластика, внутри которых установлена латунная втулка с закручивающимися винтиками с двух сторон. Для скрепления этим способом необходимо вставить зачищенные концы с двух сторон колодки и приложив небольшое усилие затянуть винты. Этот способ не сложный, но нужно иметь в виду, что колодки бывают с различными выходными отверстиями, подходящими под определенный размер сечения провода.
Достоинства:

невысокая стоимость;
надежное соединение;
возможность соединения алюминиевых жил с медными.

Недостатки:

Такие изделия часто встречаются с плохим качеством, поэтому о качественном соединении говорить сложно.

Они позволяют соединить только два проводка между собой.
Для соединения алюминиевых и многожильных проводов такие колодки не рекомендуют. Это объясняется тем, что алюминий очень хрупкий, а жилы очень тонкие, поэтому при сильном затягивании винтов может произойти повреждение контактов.
Пайка способна обеспечить более надежное соединение.

connects wires by a clip

Пружинные клеммы

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ.
В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки.
На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются.

Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы.
Достоинства:

возможность соединения проводов из алюминия и меди;
возможность соединения нескольких жил за один раз;
соединение тонкого многожильного провода без повреждений;
компактные размеры;
для работы не понадобится много времени;
качественное соединение;
встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

Колпачки СИЗ

Соединительные изолирующие зажимы, именно так расшифровуется СИЗ.

В народе их называют проще, колпачки. Внешне они и напоминают колпачки, выполненные из пластика. Внутри располагается пружина, которая и удерживает жилы.
Такие изделия чаще остальных применяют для скрепления жил в распредкоробках.
Достоинства:

доступная цена;
отсутствие возможности возгорания, что объясняется материалом изготовления;
быстрая установка;
большой выбор изделий по размерам и цвету.

Недостатки:

изоляция и фиксация не отличается высоким качеством;
соединение алюминия с медью невозможно.

Опрессовка гильзами

Этот вариант считается самым надежным. Его суть проста, для стыковки зачищенные концы вставить в специальную гильзу и обжимают. В завершении гильзу изолируют.
Расположение проводов может быть любым, как с двух столон гильзы, так и с одной. В первом случае, стык проводов должен приходиться на середину гильзы, во втором случае, суммарное сечение проводов не должно быть больше сечения гильзы.

Достоинства:

соединение и изоляция высокого качества;
небольшая стоимость.

Недостатки:

один раз, использовав гильзу, ее нельзя восстановить, она одноразовая.
наличие специального инструмента: пресс-клещей и трубореза.
наличие специальной гильзы для скрепления алюминиевой и медной жилы.
Работы по монтажу таким способом потребуют больше времени.

Пайка либо сварка

Использовать сварку или пайку рекомендуют все опытные электрики. Чтобы соединить несколько жил в распредкоробке, следует выполнить такие действия:

оголить концы проводов;
скрутить подготовленные концы;
спаять провода паяльником или газовой горелкой;
дать остыть спайке;
заизолировать концы изолентой, термоусадочной трубкой или кембриком.

Обратите внимание, что охлаждать концы с припоем в воде категорически запрещено, это может привести к ухудшению качества скрепления.
Достоинства:

надежное и крепкое скрепление проводов.

Недостатки:

наличие специального инструмента и навыки работы с ним;
сложность процесса пайки;
неразъемное место соединения;
ограничение на некоторые условия использования, озвученное в ПУЭ;

Скрутка и изоляция

Старый, но действенный способ скрепления двух и более проводов. Принцип работ простой, зачистить концы и тщательно скрутить между собой при помощи пассатижей. Место скрутки обязательно изолируется.
Достоинства:

простота в работе;
минимальные материальные затраты или их полное отсутствие, если у вас уже есть приобретенная изолента.

Недостатки:

не самое качественное скрепление;
соединять алюминиевые и медные жилы нельзя.
увеличение сопротивления скрутки со временем.

В большинстве случаев этим способом пользуются при проведении временной электропроводки, а для изоляции используют кембрики.
На данный момент ПУЭ запрещает этот способ соединения т. к.со временем увеличивается сопротивление скрутки и контакты начинают греться.

Зажим «орех»

Крепление с помощью зажима «Орех» используется достаточно часто. Это зажим с двумя пластинами и 4 винтами по углам. Для скрепления вам нужно зачистить концы жил, ввести их в пластину и закрепить их, при помощи болтов. Сверху одеть карболитовую оболочку.
Преимущества:

небольшая стоимость;
отсутствие сложностей во время крепления;

соединение медных и алюминиевых жил;
изоляция высокого класса.

Недостатки:

такое крепление требует периодической проверки, и в случае ослабления, винты нужно подтянуть;
размеры такого зажима не позволят разместиться в распредкоробке.

Использование болта

Скрепление при помощи болтов это не только самый простой способ, но и достаточно эффективный. Все что понадобится для работы это болт, 3 шайбы и гайка.
Суть крепления очень простая, на резьбу болта нужно надеть шайбу, накрутить защищенную жилу, сверху снова шайбу, снова жила, и завершает снова шайба. В завершении всего, болт прочно закручивается гайкой и изолируется.
Достоинства:

минимальные затраты и простое выполнение работы;
соединение алюминиевых и медных жил.

Недостатки:

слабое качество крепления;
большой расход изоленты;
болт с изолентой может не поместиться в распредкоробку.

Что делать, если проводов несколько?

В обычной ситуации вам приходилось скреплять только два провода. Но что делать, если таких проводов несколько?
Для этого есть несколько решений:

произвести скрепление при помощи пружинных клеммников;
воспользоваться способом опрессовки гильз;
спаять провода;
скрутить концы проводов с использованием СИЗов;
скрутить концы проводов и заизолировать изолентой.

Как произвести соединение проводов в распределительной коробке мы уже рассказали, и каким из них вы воспользуетесь, решать вам. Но, специалисты советуют отдать предпочтение первому способу, так как он наиболее эффективный.

Что делать, если жилы разного сечения?

Для качественной стыковки проводов с разным сечением, специалисты рекомендуют использовать пружинные или обычные клеммные колодки. Ваша цель, прочно зафиксировать провода винтом.
Если используемые жилы выполнены из разного материала, то для предотвращения окисления нужно брать колодки с пастой.
Альтернативным способом крепления будет их спаивание.

Как соединить многожильные и одножильные провода

Как соединяются провода в распределительной коробке?

Хочу все знать
Как соединяются провода в распределительной коробке?

После того, как была произведена укладка проводов и кабелей, относящихся к электропроводке, как правило, осуществляется заключительный этап электромонтажных рабочих процессов – соединениевсех проводов в распределительной коробке. Подобный процесс необходим по той причине, что так установлено ПЭУ – то есть, все соединения электрических проводов стоит производить только в данных распределительных коробках.

Прежде всего, стоит отметить, что подобная распределительная коробка, которая многими специалистами называется еще распаячной, должна быть расположена в доступном месте. Это необходимо для того чтобы при случае ее можно быть достаточно легко открыть и произвести все требуемые ремонтные или восстановительные работы.

Перед тем, как соединить провода необходимо тщательно выровнять по длине все их концы, как правило, достаточно всего 15-20 сантиметров. После этого аккуратно удаляется внешняя изоляция кабелей, у некоторых из них она может быть двойной, а после оголяются жилы проводов. В процессе осуществления коммутации проводов под специальные колпачки, выполняющие изолирующие функции, требуется оголить жилы примерно на 1,5 см. Для того чтобы произвести соединение проводов таким методом, как скрутка, которая заканчивается спайкой, или посредством применения гильз, стоит оголить жилы примерно на 50 мм.

При осуществлении описываемого процесса требуется определить, откуда идет каждый из проводов. Выполнить данный процесс можно осуществив прозвон проводов, что делается при помощи самого обычного индикатора тестера или отвертки.

Как правило, основные коммутируемые провода являются частью многочисленных светильников, розеток и выключателей. Именно провода, принадлежащие розеткам, должны быть соединены между собой строго параллельно и точно также параллельно они присоединяются к источнику питания. На практике осуществить данный процесс очень просто, достаточно соединить многочисленные провода по цвету.

При коммутации проводов освещения, провод фазовый от питания качественно соединяется со всеми входящими проводами выключателя. Что касается особого отходящего провода от выключателя, то он должен быть соединен с одним из проводов, выходящих из осветительного устройства. При этом другой провод данного светильника обычно коммутируют с нулевым проводом питания строго напрямую.

В процессе подобного соединения проводов светильник будет выключаться разрывом фазы, что, несомненно, приводит к гарантированному полному отсутствию напряжения, присутствующего на цокольной части светильника. После того, как соединение произведено, можно уже приниматься за изоляцию предварительно подготовленных скруток или к накрутке всех изолирующих колпачков, которые не требуют изоляции.

В ситуации, если проводов оказывается на порядок больше, чем позволяют размеры эксплуатируемой распределительной коробки, потребуется заменить ее на вариант с большими параметрами. Есть еще один способ решения данной проблемы – приобретение и установка второй коробки. Тогда все провода в равном количестве распределяются по двум коробкам, которые должны быть запитаны одна от другой.

Можно ли сращивать провода без распределительной коробки?

Краткий ответ: НЕТ. Подробный ответ: Все соединения должны находиться в распределительной коробке , и к распределительной коробке должен быть доступ.

Как подключить Romex к электрической коробке?

Кабелепровод к кабельной распределительной коробке Romex

Как вы соединяете провода вместе?

Как соединить электрические провода (учебное пособие)

Что такое 3 провода в Romex?

12-2 Romex будет иметь черный (горячий) и белый (нейтральный) провода, а также незащищенный медный провод для заземления. 12-3 Romex будет иметь черный (горячий), красный (горячий), белый (нейтральный) и голую медь . Красный цвет на 12-3 используется для трехпозиционных выключателей, которые будут рассмотрены позже.

Содержание страницы

Можно ли сращивать Romex?

Следует отметить, что, хотя можно сращивать провода Romex разных типов, например, от 12/2 до 12/3, ни в коем случае нельзя сращивать провода разного калибра . Калибр провода определяется величиной силы тока, которую, как ожидается, будет нести провод.

Как продлить срок службы Romex?

Скрутите конец черного провода вокруг существующего соединения черного провода с помощью плоскогубцев. Замените проволочную гайку и убедитесь, что оголенная медь не видна после установки проволочной гайки. После того, как вы замените крышку распределительной коробки, новая цепь Romex готова к подключению на другом конце, удлиняя цепь.

Что такое разъем Romex?

Romex® Basics

Как использовать пластиковые соединители Romex?

Соединитель IDEAL Quick Snap NM

Можно ли запускать Romex открытым способом?

Оболочка Romex изготовлена из прочного поливинилхлоридного (ПВХ) термопластика. Толщина оболочки проводов 14 и 12 AWG составляет 19 мил. Тем не менее, какой бы прочной ни была оболочка из НМ, не предназначена для открытых применений .

Как соединить два провода с одним проводом?

Многожильные соединители — линейные и закрытые соединители

Как сращивать электрические провода?

Правильный способ соединения проводов

Как соединить два маленьких провода?

Надежно соедините провода БЕЗ припоя

Можно ли подключить 3 провода к розетке?

Никогда не подсоединяйте более одного провода к одной винтовой клемме . Также не рекомендуется подключать все три кабеля напрямую к розетке, используя как винтовые, так и вставные клеммы на задней панели устройства.

Как подключить 3-проводную цепь?

Как работает трехпроводная электрическая система

Для чего используется белый Romex?

Белый ROMEX®

Обычно используется для розеток , освещения и детекторов дыма в доме . Этот провод 14-го калибра называется 14-2 при включении двух изолированных жил и 14-3 при трехжильных.

Можно ли соединить Romex внутри стены?

Нельзя врезать в стену или использовать j-box, который бы закопал (код). Вам нужно будет потянуть его назад и заменить прогон на приспособление. Скрытое соединение не допускается. Единственный правильный способ стыковки – это замена секции и/или стыковка в доступных распределительных коробках.

Могу ли я соединить Romex со стеной?

Он называется комплектом для сращивания кабелей NM 2 и 3. Этот комплект для сращивания и ответвления предназначен для кабелей NM, таких как кабель NM марки Romex, и обеспечивает быстрое и надежное средство для сращивания или ответвления 2-проводных и 3-проводных кабелей NM с заземлением — до 300 вольт .

Можно ли использовать обжимные соединители на домашней проводке?

Клеммы розетки разрешено использовать с сертифицированными обжимными соединителями проводов, установленными на месте, или сборкой, если это указано изготовителем . Розетка также может быть снабжена проводниками с установленными на заводе обжимными соединителями.

Можно ли использовать распределительную коробку для удлинения проводки?

Ошибка: Нет электрической коробки | Никогда не подключайте провода вне электрических коробок . Распределительные коробки (или распределительная коробка) защищают соединения от случайного повреждения и защищают от искр и тепла из-за неплотного соединения или короткого замыкания.

Нажимные соединители так же хороши, как проволочные гайки?

Гайки для проводов требуют надлежащей техники зачистки проводов и сращивания для обеспечения хорошего соединения. С другой стороны, 9Вставные соединители проводов 0003 проще в установке . Типы разъемов Push-in вообще не требуют инструментов. Для некоторых других разъемов для обжима проводов требуется фен, обжимной инструмент или и то, и другое.

Как удлинить Romex 14 2?

Что делать со слишком короткими электрическими проводами

Как сращивать Romex?

Как отремонтировать поврежденные провода Romex

Как установить распределительную коробку Romex?

Чтобы установить этот тип хомута, вставьте конец с резьбой в выбивное отверстие в коробке, затем навинтите контргайку на конец с резьбой изнутри коробки. Затяните гайку плоскогубцами. Вставьте кабель через скобу зажима в коробку и затяните винты на скобе, чтобы зафиксировать кабель.

Можно ли использовать Romex с металлическими ящиками?

Даже если устройство не завершает заземление, проводку Romex или NM всегда можно использовать с металлическими электрическими коробками , прикрепив оголенный или зеленый заземляющий провод к коробке с помощью винта.

Как закрепить Romex в пластиковой коробке?

Бытовая электропроводка — размещение кабеля NM в коробке

Как использовать пластиковые зажимы для проводов?

Как использовать защелку: CURT 58280

Вы ломаете язычки на пластиковых электрических коробках?

Коробки для оптоволокна часто имеют выбивные порты без зажимов. В неметаллических одинарных коробках 2 1/2 x 4 кабель не нужно зажимать, если он закреплен в пределах 8 дюймов от внешней стороны коробки (исключение NEC 314.17(C)). Посему на тех, если отломится вкладка, то не выдает .

Нужен ли канал для Romex?

Одна из причин , по которой вы не кладете ромекс в кабелепровод , заключается в том, что он создает больше тепла и не рекомендуется в кабелепроводе, если у вас есть кабелепровод, вы можете проложить изолированные провода вместо этого, вероятно, это дешевле. когда вы помещаете romex внутрь кабелепровода Romex не может дышать и сохраняет слишком много тепла.

Можно ли использовать Romex в отдельно стоящем гараже?

Можно ли выставлять Romex в отдельно стоящем гараже? Нет, u003cstrongu003e вы не можете выставлять провода Romex или провода с неметаллической оболочкой в отдельном гараже или где-либо ещеu003c/strongu003e. Потому что выставлять его на улицу небезопасно. Кроме того, это противоречит Национальному электротехническому кодексу или NEC.

Можно ли запускать Romex снаружи?

Провода Romex нельзя использовать на открытом воздухе , потому что, если они намокнут водой, газом, маслом или другим растворителем, эти жидкости могут проникнуть в оболочку и повредить соединение, вступив в контакт с оголенным медным заземляющим проводом.

Можно ли использовать распределительную коробку для удлинения проводки

При капитальном ремонте дома электрические провода часто оказываются слишком короткими, чтобы дотянуться до нужного места. Хотя вы можете подумать, что можете соединить два провода вместе, это неверно и может привести к несчастным случаям.

Электромонтажные работы необходимы по разным причинам, и энтузиасты по благоустройству дома хотят знать, как сделать это безопасно. Один из наиболее часто задаваемых вопросов касается распределительных коробок. Можно ли удлинить электрический провод с распределительной коробкой?

Можно использовать распределительную коробку для удлинения провода, но вам необходимо удобно соединить два или более проводов или кабелей с существующим проводом, а коробка должна оставаться доступной.

В нашем руководстве вы можете узнать больше о том, как добавить новый провод в дом с помощью новой распределительной коробки. К концу вы будете знать достаточно, чтобы безопасно добавить три или более проводов в существующую цепь.

Как увеличить длину электрических проводов?

Вам нужно знать, как сращивать провода, чтобы сделать модернизацию электрооборудования своими руками или просто установить светильник. (Узнайте, как разрушить бетон химическими веществами)

Знание того, как правильно соединить провода с существующим проводом, гарантирует, что ремонт и модернизация электрооборудования пройдут гладко.

Перед сращиванием проводов

В наших инструкциях предполагается, что вы сращиваете вместе два провода Romex одного размера и типа.

Многие электрики предпочитают провода Romex для жилых помещений. Размер и тип провода показаны на внешней изоляции маркировкой «12/2 NMC с землей», которая показывает провод 12-го калибра с двумя внутренними изолированными жилами (черный провод «общий» и белый провод «нейтраль»). ), а также неизолированный заземляющий провод.

Другой провод Romex, используемый в жилищном строительстве:

12/3: Провод 12-го калибра с тремя внутренними изолированными жилами и заземляющей жилой, используемый в выключателях и осветительных приборах.
10/2: Провод 10-го калибра с двумя изолированными внутренними проводниками и заземлением, используемый для водонагревателей.
10/3: Провод десяти калибра с тремя изолированными внутренними проводниками и заземлением, используемый в электрических сушилках для белья.
6/3: провод шести калибров с тремя изолированными внутренними проводниками и заземлением, используемый в электрических плитах и печах.

Сращивание электрических проводов Меры предосторожности

Перед работой с электрическими проводами выключите автоматический выключатель, так как электричество может привести к серьезным травмам.

Сколько проводов можно соединить в распределительной коробке?

Любые электромонтажные работы должны быть проверены квалифицированным электриком, чтобы убедиться, что они соответствуют нормам.

Распределительные коробки для электропроводки могут расширять цепи, добавлять дополнительные розетки к существующим цепям, добавлять точки освещения и передавать электричество из одного места в другое.

Они используются для безопасного соединения проводов или удлинения ответвления от электрической цепи.

Однако, если снять большую часть защитной оболочки с проводов, оголенные провода под напряжением могут быть легко видны и представляют большую опасность.

Преимущество распределительных коробок заключается в том, что все токопроводящие провода и соединители находятся внутри коробки, что исключает возможность прикосновения или повреждения оголенных проводов. (Узнайте, на какой срок годна краска)

Номинал распределительной коробки

Распределительные коробки рассчитаны на ток в амперах, чтобы защитить себя, вас и вашу домашнюю сеть. Убедитесь, что у вас есть правильный ящик для работы.

Распределительная коробка на 30 А требуется для кольцевой магистрали и радиальной цепи, хотя для цепи освещения требуется распределительная коробка на 20 А.

Ток цепи, в которой он будет использоваться, должен быть отражен в номинале. Распределительная коробка с более высоким током может использоваться в цепи с более низким током, но не наоборот:

Кольцевая сеть и радиальные цепи = 30 А
Цепи освещения = 20 А

Соединительные коробки поставляются с тремя, четырьмя, пятью или шестью клеммами, так что решите, какие из них вам понадобятся для вашего проекта.

Соединения выполняются на клеммах путем ввода сердечника провода с любой стороны участка проводки, а затем завинчивания клеммы, чтобы сформировать надежный электрический разъем и соединить.

Одинарная винтовая клемма имеет одну точку подключения, куда вы вводите провода с обоих направлений.

Они обычно используются в стандартных распределительных коробках и позволяют подключать кабели с большим диапазоном размеров жил, чем другие типы клемм.

Можно ли сращивать провода в распределительной коробке?

Никогда не подключайте провода вне электрической распределительной коробки. Распределительные коробки защищают соединения от повреждений и сдерживают искры и тепло, возникающие из-за неплотных соединений или коротких замыканий в соединениях электропроводки.

Установите коробку и повторно подключите провод Romex внутри нее, если соединения не содержатся в электрической коробке.

Другие ошибки часто возникают из-за того, сколько проводов нужно использовать и какое сечение провода подходит для данной работы. (Узнайте, как отключить проводную пожарную сигнализацию)

Вот список допущенных ошибок и их решений:

Вы слишком коротко обрезаете провода

Если вы обрежете провода слишком коротко, соединение будет затруднено, что приведет к плохому соединению. Оставьте провода достаточно длинными, чтобы они были на расстоянии не менее 3 дюймов от коробки.

Фиксация: удлинить провода

Короткие провода легко исправить. Во-первых, добавьте 6-дюймовые удлинители к проводам, которые уже есть. Затем вы можете быстро получить разъем для проводов в хозяйственных магазинах и бытовых центрах.

Вы оставляете кабель с пластиковой оболочкой незащищенным

Кабель с пластиковой оболочкой, оставленный открытым между частями рамы, легко повредить. Вот почему в электрических нормах говорится, что кабели в этих местах должны быть защищены. Провода и кабели особенно подвержены риску, если они протянуты над стенами и потолком или под ними.

Исправление: Установите гвоздь 2 x 2

или прикрутите кусок дерева толщиной 1-1/2 дюйма рядом с кабелем, чтобы защитить его от повреждения. Вы можете использовать скобы, если хотите прикрепить кабель к доске. Если вы прокладываете провод через стену, вам понадобится металлический кабелепровод. (Прочитайте руководство по выбору размера провода для вспомогательной панели на 100 А)

Установка трехгнездовой розетки без провода заземления

Такие ошибки могут быть обычным явлением, и их легко исправить.

Исправление: Установите двухконтактную розетку

Многие люди думают, что если у них есть двухконтактные розетки, им следует заменить их на трехконтактные розетки, чтобы вставить трехконтактные вилки в существующие провода. Но, к сожалению, для этого нужен заземляющий провод.

Установка распределительных коробок за стеной

Между электрическими коробками и поверхностью стены не должно быть зазоров, если стена изготовлена из материала, который может загореться. Ящики, спрятанные за легковоспламеняющимися материалами, такими как дерево, представляют опасность пожара, поскольку дерево подвергается воздействию тепла и искр.

Исправление: используйте удлинитель коробки

Единственное, что нужно сделать, это добавить металлический или пластиковый удлинитель коробки. Затем подключите металлический удлинитель к заземляющему проводу пластиковой коробки с помощью заземляющего зажима и короткого отрезка провода.

Вы устанавливаете кабель без зажима

Люди, которые не держат свои кабели на месте, могут сильно нагружать соединения. Кроме того, на внешней стороне металлических коробок имеются острые края, которые могут порезать изоляцию на проводах.

Отдельные пластиковые коробки не нуждаются во внутренних кабельных зажимах, но кабель должен быть закреплен скобами в пределах 8 дюймов от коробки, чтобы он оставался на месте.

Люди, которые используют большие пластиковые коробки, должны иметь встроенные кабельные зажимы, а кабели должны быть скреплены скобами внутри коробки на 1/2. Для подключения проводов к металлическим коробкам необходимо использовать утвержденный кабельный зажим. Некоторые распределительные коробки имеют выбивное отверстие, поэтому их расположение может отличаться.

Исправление: Установите зажимы

Убедитесь, что оболочка кабеля находится внутри коробки и что около 1/4 ее части видна внутри коробки. Некоторые металлические коробки имеют встроенные зажимы для соединения проводов или кабеля, выходящего из коробки. Если в коробке, которую вы используете, нет зажимов, купите зажимы и вставьте их, когда будете добавлять кабель в коробку.

Вы пытаетесь переполнить электрические коробки

Если в коробке слишком много проводов, они могут нагреться, вызвать короткое замыкание и даже загореться! В Национальном электротехническом кодексе говорится, что коробки должны быть определенного размера, чтобы этого не произошло.

Исправление: Установите коробку большего размера

Это легко исправить, если у вас есть только два провода в цепи с более низким номиналом. Тем не менее, было бы полезно, если бы вы были уверены, что у вас есть коробка правильного размера, когда внутри более двух кабелей.

Чтобы определить минимальный требуемый размер коробки, добавьте, сколько проводов и элементов находится внутри коробки:

1 = для каждого горячего и нейтрального проводов, которые входят в коробку
1 = для всех ваших объединенных количеств заземляющих проводов
1 = все комбинированные кабельные зажимы
2 = за каждое подключенное устройство (выключатель или розетки, кроме светильников)

Получив общее количество, умножьте его на 2,00, используя провод 14 калибра. Если вы используете провод 12-го калибра, умножьте на 2,25, чтобы определить минимальный требуемый размер коробки в кубических дюймах.

При выборе электрической распределительной коробки выберите коробку как минимум такого объема.

При проверке вы можете увидеть, что на пластиковых коробках указан их объем. Вместимость стальных ящиков будет указана в электрических нормах, поскольку они не будут маркированы. Чтобы получить объем, вам нужно измерить высоту, ширину и глубину интерьера.

Вы поменяете местами горячий и нейтральный провода

Если вы подключите черные горячие провода розетки к клемме нейтрального провода, которая является другим концом провода, может произойти смертельный удар током.

Всегда должен быть белый провод, идущий от розетки или светильника к нейтральной стороне, который всегда должен быть помечен серебряным или светлым винтом, чтобы показать, что он есть.

Подключите горячий провод к другому терминалу. Если у вас есть зеленый или оголенный медный провод, это земля. Таким образом, у вас будет зеленый винт заземления, к которому можно подключиться, а также заземляющий провод или заземляющая коробка.

Как удлинить настенную проводку?

Если вы хотите разветвить цепь тока для питания новой розетки, отключите питание и убедитесь, что цепь изолирована, прежде чем подключать распределительную коробку.

Зачистите кабели с помощью инструментов для зачистки проводов, чтобы открыть жилы кабеля. Не зачистите края распределительной коробки, так как кабель должен быть целым, когда он входит в распределительную коробку.
