Отопительно-варочная печь с котлом водяного отопления: изготовление своими руками

Кирпичная печь с водяным контуром для отопления является отличным вариантом для частного дома или бани. Устройство экономично в использовании, имеет высокую производительность и теплоотдачу. Это позволяет обогревать помещение с небольшой площадью за относительно короткое время. Отопительно-варочную печь с котлом водяного отопления можно сделать самостоятельно, без привлечения специалистов.

Содержание

Конструкция и принцип действия
Разновидности теплообменников
Характеристики печей во время эксплуатации
Безопасность использования
Возведение своими руками

Конструкция и принцип действия

Печь с водяным контуром достаточно быстро нагревает помещение благодаря теплоносителю. Это может быть вода или другая жидкость, которая движется в системе. Нагревается она теплом от самой печки. Таким образом и функционирует система.

Чтобы система могла работать, в обязательно порядке необходимо устанавливать металлическую ёмкость, которая будет выполнять функции теплообменника. Выглядит она как обычный резервуар со штуцерами с подведёнными к ним трубкам. Современные прототипы таких устройств делаются из металла и огнестойкого кирпича, может оснащаться различными декорациями сверху, цветной плиткой и т. п.

Конструкция может выполняться двумя способами:

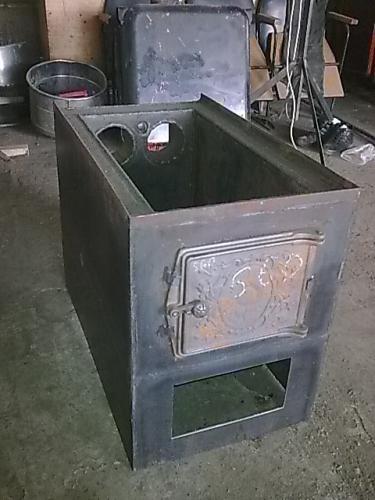

1. Теплообменник находится в топке. Такая конструкция предназначена для обогрева больших площадей, отличается продолжительной работой и долговечностью. Но есть и недостатки. К ним можно отнести близкое расположение к огню, что способствует прогоранию металлических частей. Если не очищать дымоход от сажи, то КПД постоянно будет падать.

2. Теплообменник в дымоходе. Простота в использовании и эксплуатации, высокая производительность и продолжительный срок службы у этого агрегата тоже есть. Но обогреть большие помещения вряд ли удастся с помощью такого устройства.

Разновидности теплообменников

Для автономной системы отопления с использованием печки применяют два вида теплообменников: плоские и трубчатые. И у первых, и у вторых есть свои преимущества и недостатки.

Теплообменники плоского типа являются практическим вариантом для загородных домов, бань, коттеджей и т. п. Их изготовление очень простое, ровно так же, как и эксплуатация. Устройства имеют и вертикальное, и горизонтальное расположение. КПД на высоком уровне. Благодаря плоской конструкции устройства вода быстро нагревается, а её количество довольно большое для того, чтобы отопить дом или принять водные процедуры.

Существенным недостатком конструкции является низкий уровень теплоотдачи от стен печи. Устройство в виде буквы П устанавливается по всему периметру печи, поэтому эффективность такой конструкции небольшая. Целесообразно устанавливать её только тогда, когда печкой пользуются постоянно для варочных или других целей. Тогда комната будет успевать прогреваться.

Решить проблему можно двумя путями. Как вариант, делается расширение верха самой печки, и теплообменник устанавливает прямо на неё или расширяется дымоход.

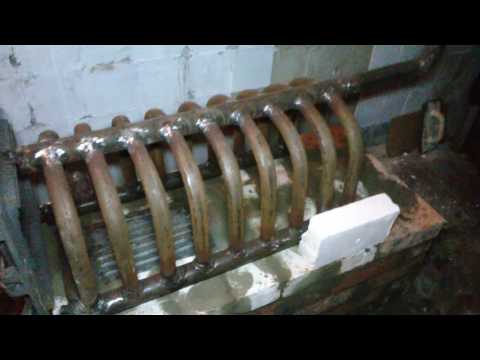

Трубчатый теплообменник отличается от плоского монтажом и размерами самой конструкции. Основным преимуществом является возможность лёгкого демонтажа и проведения профилактических работ.

Печной теплообменник трубчатого типа изготавливается из бесшовной трубы. Это обеспечивает надёжность и долговечность работы конструкции. Она имеет ещё и достаточно большой уровень безопасности.

При конструировании и изготовлении теплообменника трубчатого типа нужно помнить, что его форма должна точно повторять форму печного проёма — так можно добиться идеальной теплоотдачи.

Характеристики печей во время эксплуатации

Обустроенная печь-котел для отопления дома выполняет две важные функции — обогрев помещения и поставка горячей воды.

Также в неё может быть вмонтирована варочная поверхность и духовка. Такие дополнения позволят использовать её в целях приготовления пищи.

У отопительного оборудования есть масса преимуществ:

1. За час работы обычная печка может выделить до 7000 Ккал энергии, что будет достаточно для отопления дома с небольшой площадью. Печка-котел, в свою очередь, имеет энергии для отопления дома и бани, а также подачи горячей воды, что существенно экономит бюджет.
2. Такая система комбинации котла и печки может обеспечить максимальную производительность при минимальных затратах.
3. Основным топливом для конструкции являются дрова. Хотя можно использовать пеллеты, уголь и опилки. Все они очень дешёвые и доступные.
4. Встроив котёл в печь для отопления своими руками, не нужно будет целый день топить, чтобы в доме было тепло и постоянно была горячая вода. Потребуется всего одна закладка дров, и на одни сутки этого будет достаточно.
5. Коэффициент полезного действия по сравнению с обычными печками может достигать даже 90%.
6. Используя чертежи и современные технологии, материалы и инструменты, такое оборудование может самостоятельно сделать даже неопытный мастер.

https://youtube.com/watch?v=rkTbJntZC6Q

Безопасность использования

Чтобы печка работала исправно вместе с котлом, необходимо соблюдать важные правила безопасности, а также общие рекомендации по уходу за оборудованием. Если это не учитывать, то может всё закончиться тяжёлыми последствиями. Как минимум КПД сильно упадёт, если не проводить регулярную чистку, но могут быть и взрывы с летальными исходами. В связи с этим рекомендуется придерживаться некоторых пунктов:

1. Устройства, в конструкции которых есть водяной контур, должны постоянно работать под присмотром человека. Относится это к закладке дров, чистке от сажи и другим профилактическим действиям.

2. Для обеспечения безопасности работы следует постоянно следить за состоянием дымохода. Перед каждым запуском необходимо проверять техническое состояние задвижек и каналов. Когда огонь только начал разгораться, задвижки должны быть полностью открыты.
3. Такую систему рекомендуется использовать только зимой, когда есть потребность в быстром отоплении дома и подачи горячей воды. Использование конструкции в летнее время года нерационально, поскольку топить нужно только в целях приготовления пищи, ввиду этого часть тепла будет улетать в трубу.
4. Печка имеет очень высокую температуру при работе, поэтому она сильно нагревает теплообменник, что может привести к его поломке. Как правило, это прогорание металлической пластины.
5. Если самостоятельно сооружать конструкцию, то можно дополнительно вмонтировать насос, чтобы жидкость быстрее двигалась в трубах, а также датчики и термостат для контроля за давлением.

Возведение своими руками

Вмонтировать котёл в печь своими руками по чертежам несложно. Другое дело полностью изготовить такое устройство самостоятельно.

Для начала подготавливается проект, после чего делается согласно чертежам теплообменник, который должен в последующем монтироваться в печку. Собственно и печка возводится по его габаритам.

При проектировании нужно подумать, каким образом устройство будет располагаться в комнате. Место должно быть удобным для пользования и общедоступным.

После того как фундамент установлен, готовится кирпич для кладки. Он должен быть огнеупорным, без каких-либо сколов, повреждений и трещин. Также нужно предусмотреть в проекте месторасположение поддувала и камеры сгорания, дымоотвода, варочной поверхности. Последнюю можно и не монтировать, всё зависит от предпочтений хозяев дома.

Постройка происходит в определённой очерёдности:

1. Для начала подготавливается раствор. Он состоит из воды, глины и песка. Такую смесь можно уже в готовом виде приобрести в специализированных магазинах, но опытные мастера делают её самостоятельно.
2. Фундамент изолируется слоем плёнки или рубероида.
3. Поверх укладывается равномерный слой раствора и кладутся первые ряды кирпича.
4. Обустраивается топка и зольник. Точность кладки нужно проверить с помощью строительного уровня.
5. Дальше фиксируется дверка и делается свод. Также монтируется дымоход. Для стен дымохода нужно использовать полукруглые кирпичи.
6. На завершающем этапе происходит монтаж водяного контура. Подсоединяются трубы и батареи, ёмкость для теплового обмена. После этого заливается жидкость. Можно использовать обычную воду или подготовленные растворы.

Также при желании можно сделать декоративную отделку печи. Экономичное устройство печки можно сделать и самостоятельно. Такое устройство долговечное, имеет высокий коэффициент полезного действия, поэтому дом получит установку, независимую от централизованного отопления.

Схема, где котлы встраиваются в печку, имеет довольно большое будущее, несмотря на то, что они не столь популярны на сегодняшний день.

Печь для отопления дома с водяным отоплением: преимущества и особенности устройства

24 Марта 2022

Время чтения: 12 минут

Содержание

Преимущества водяного отопления на дровах

Основные характеристики печей

Критерии покупки печи для водяного отопления

Ключевые требования к организации печного и водяного отопления

Схемы водяного отопления от дровяной печи

Какие виды печей устанавливают

Выбор по количеству камер

Основные виды теплообменников

Особенности монтажа водяного контура

Основные правила эксплуатации

Коротко о главном

В современной России карта газификации регионов охватывает мало районов и населенных пунктов, а финансовая доступность подключения имеется не у всех владельцев загородной недвижимости.

Поэтому до сих пор остается актуальной печь для дома с водяным отоплением. При правильной организации контура обеспечивается качественный нагрев жилых помещений, ванной комнаты, кухни и нежилых пристроек. Перед выбором необходимо уточнить преимущества и особенности оборудования, критерии покупки, способ реализации оснащения в пределах собственного дома.

Особенности обустройства печи с водяным контуром

Преимущества водяного отопления на дровах

Можно выделить следующие достоинства водяного контура, работающего от дровяной печи:

не требуется покупка дорогостоящего котла и комплектующих к нему;
при правильной эксплуатации необходим только периодический косметический ремонт;
предусмотрены широкие возможности заказа печи по индивидуальному дизайн-проекту;
отличаются габариты и особенности конструктивных элементов, которые можно подобрать с учетом особенностей помещения;
длительная отдача тепла после окончания растопки;
теплообменник легко встраивается в существующую конструкцию.

Важный момент! Водяное отопление создает оптимальную температуру и микроклимат в жилых помещениях. Достаточно следить за количеством растопок, которые зависят от сезона, погоды и личных предпочтений в определенный момент времени.

Основные характеристики печей

Традиционная модель в течение часа способна выделять свыше 7500 Ватт тепла. Этого достаточно для обогрева небольшого дома или дачи. Если же объединить магистраль с водяным котлом, КПД всего комплекса увеличивается в 2,5 раза. Это позволяет установить отопление в большом доме, где предусмотрены жилые комнаты, спальни, большая кухня-гостиная.

Достоинства печи с установкой труб и радиаторов

Оптимальной становится комбинированная система отопления, включающая печь + котел. При одновременной работе многократно увеличивается производительность. Так, за один час осуществляется выработка свыше 24 500 Ватт тепла. Данного объема вполне достаточно для обогрева до 300 кв.м.

В качестве топлива печное отопление с водяным контуром в деревянном доме используются дрова или уголь. Стоимость энергоносителя не создает проблем для семейного бюджета, а доставка не вызывает сложностей. В некоторых случаях для повышения энергоэффективности комбинируют два типа топлива (дрова и уголь).

Главным достоинством по сравнению с твердотопливным котлом является снижение количества топок. Достаточно заложить дрова летом один раз, а зимой дважды. В помещении создаются комфортные условия вне зависимости от температуры и погодных условий на улице.

Внимание! КПД комбинированной системы с водяным контуром увеличивается на 50-85%. Это идеальный показатель, особенно если речь идет о дровяном отоплении. А материалы для строительства и обустройства системы отличаются общедоступностью, как в плане выбора так и в ценовых рамках. Они входят в низкий и средний ценовой диапазон.

Эффективность системы с водяным контуром

Критерии покупки печи для водяного отопления

Можно построить печь, самостоятельно сделав водяную рубашку. Производители предлагают готовые решения, для реализации которых необходимо подобрать комплектующие. Учитывается мощность нагревательного элемента, который зависит от размеров обогреваемой площади. Также учитывают способности отдачи со стороны теплообменника.

Выбирая печь для водяного отопления, принимают во внимание массивность изделия. Именно от этого показателя зависит прочность закладываемого основания. Также отдельно планируется конструкция и диаметр дымового канала, объем воды, используемой в качестве теплового носителя.

Ключевые требования к организации печного и водяного отопления

Предусмотрены следующие нормативные требования:

обязательное наличие зазора между стенами дома и печкой, а также металлическим листом перед топкой для защиты поверхностей;
надлежащее армирование каждых четырех рядов кладки с помощью арматуры или штырей для получения дополнительной прочности;
внесение раствора на основе глины средней степени пластичности;
на дымоход устанавливается оголовник для защиты от проникновения мусора и осадков.

Конструкция печного отопления с контуром

Можно сложить печь самостоятельно или пригласить печника. Но также можно подобрать готовую металлическую конструкцию, которую обкладывают кирпичом. Конструкция отличается эстетической привлекательностью, преображает внутреннее пространство. Лучшим вариантом становится предварительно обожженный керамический красный кирпич.

Обратите внимание! Не допускается использование недожженных или пережженных кирпичей. Подобный материал может привести к низкому качеству и снижению уровню безопасности. Лучший вариант для выкладки топки – огнеупорный тугоплавкий кирпич.

Схемы водяного отопления от дровяной печи

Выбор схемы зависит от особенностей печи и площади помещений, подлежащих обогреву. Необходимо предусмотреть краны для слива воды. Это важно, ведь при замерзании теплоноситель может повредить всю конструкцию. В качестве альтернативного варианта можно использовать антифриз, который даже при отрицательных температурах не образует лед, а только становится более вязким.

Антифриз в качестве теплоносителя оберегает от повреждения труб

Водяное отопление от печи на дровах представлено следующими схемами:

открытая;
закрытая;
комбинированная.

Выбор зависит от оптимального способа устройства и обслуживания. Также усчитываются возможности по приобретению, выбор самостоятельной установки или профессиональный монтаж.

Организация открытой схемы

По открытой схеме собирается классическая конструкция, которая работает с самотечной подачей теплоносителя. Функционирование возможно благодаря разной плотности горячего и холодного теплового носителя. Допускается использование в небольшом доме. Если постройка большая по площади, нормальное передвижение воды без принудительной циркуляции не представляется возможным.

Открытые схемы печного отопления реализуются по традиционному плану. К печке подключают разгонную трубу, которая имеет диаметр 50 мм и высоту 2,5 метра. В верхней точке устанавливают расширительный бачок с открытым заливом воды. Уклон от верхнего выхода теплообменника до бака составляет 30℃. Подобное устройство способствует защите от гидроударов.

Водопроводная магистраль с расширительным баком с верхней заливкой теплоносителя

Обратный отвод осуществляется при горизонтальном расположении. Затем организуется слив для выхода жидкости из теплообменника. Предусмотрена окружность трубы от 32 мм. Лучшие материалы труб для работы с печью – медь или сталь.

Организация закрытой схемы

Печное водяное отопление по закрытой схеме предполагает монтаж циркуляционного насоса для принудительного движения теплоносителя. Для дополнительной безопасности устанавливают предохранительный клапан и автоматический воздухоотводчик.

Существует вероятность установки теплообменника. Данный элемент увеличивает общий коэффициент полезного действия. В результате регулируется тепловой режим, а во время разогрева печи обеспечивается аккумуляция значительного количества тепла.

Обратите внимание! Здесь также требуются металлические трубы для безопасной и эффективной эксплуатации.

Организация комбинированной схемы

Подобный вариант отопления от печи наиболее предпочтителен. Обогрев выполняется благодаря внедрению циркуляционного насоса для принудительного движения теплоносителя. Это же оборудование обеспечивает резервный запас тепла.

Подобная конструкция удобна в холодное время года, так как обеспечивает обогрев даже отдаленных помещений или дома в несколько этажей. Дополнительно подключаются элементы для приготовления пищи без использования еще одного источника энергии.

Какие виды печей устанавливают

Отопление со встроенным теплообменником дает не только равномерный, но и длительный нагрев теплового носителя. Подобное возможно, так как стенки будут долго остывать, что приводит к продолжительному нагреву воды или антифриза. Важно выбирать готовые элементы компактных размеров.

При этом используются печи из разных материалов:

Кирпичные. Конструкция включает вентиляционный канал, плиты из металла, духовой шкаф, короба-водогрейки, универсальные коптильные варочные камеры. Для эффективной и продолжительной работы берут кладочную смесь и огнеупорный кирпич.
Каминные. Объединяют отопительную печь с контуром и современный камин. Используются стеклянные защитные дверцы, отличающиеся повышенной устойчивостью к воздействию огня. Модели отлично смотрятся в интерьере деревенского дома или коттеджа. Главным преимуществом используется высокая прочность чугуна, который применяется в качестве основного материала.

Устройство каминных печей

Металлические. Устройство подходит для постоянного использования при сезонном или круглогодичном проживании в доме. Для получения хорошей тепловой отдачи приходится постоянно закидывать дрова. Обеспечивается быстрая скорость нагрева помещений. Оборудование представлено в широком ценовом спектре.

Организация водяного отопления от печи – выбор в пользу дополнительного комфорта в межсезонье или холодное время года. Но важно внимательно подойти к выбору материала и конструктивных особенностей.

Выбор по количеству камер

Для отопления можно использовать разное топливо. Выбор зависит от собственного удобства и доступности в определенном месте проживания. Может использовать торф, уголь, дрова или евродрова.

Производители выбирают следующие типы конструкций по количеству камер:

однокамерные;
двухкамерные;
конвекционные.

Дверцы в печи могут быть щелевыми, прямоугольными, шахтными разъемными или круглыми.

Выбор однокамерных конструкций

Используется в небольших помещениях или компактных домах. Обеспечивается быстрый нагрев имеющегося пространства. Модели доступны по стоимости, нет серьезных требований по эксплуатации.

Выбор двухкамерных конструкций

Верхние и нижние части функционируют способом самообеспечения. Топливо сгорает в цокольном отделе. В результате формируется газ, который поднимается и объединяется с кислородом. Подобная система обеспечивает экономичность. Снижаются затраты на топливе. Обеспечивается максимальный коэффициент полезного действия.

Конвекционные модели

Обеспечивается качественная циркуляция воздуха. Снизу поступает холодный поток, который затем нагревается до высокого уровня температуры сверху. При этом обеспечивается не только быстрый нагрев, но и такое же скоростное остывание.

Основные виды теплообменников

Водяное отопление от кирпичной печи становится классическим решением для создания комфортного микроклимата. Теплообменник является важнейшим элементом, а на работу оказывает влияние выбор материала. Производители предлагают медные, чугунные, стальные модели, а также конструкции из нержавеющей стали.

Качественный выбор теплообменника

Медная конструкция представлена эффективным змеевиком, который нормально функционирует до уровня температуры 1083℃. Если использовать деталь с соблюдением правил эксплуатации, не стоит беспокоиться о нарушении норм безопасности. В экстренных случаях модель выдерживает нагрев до 1200℃. Во время остывания формируется конденсат, который может приводить к появлению коррозии. Подобные модели не стоит использовать вместе с печью, выложенной из кирпича.

Чугунный теплообменник отличается повышенной ломкостью. Термические изменения появляются при разогреве или охлаждении. В результате могут появляться расщелины, из-за которых модель выходит из строя. Готовая конструкция выделяется значительным весом.

Стальные теплообменники встречаются редко. Контуры делают из жароустойчивой стали 3-5 мм. При этом трубы не должны иметь швы. Оборудование выделяется доступностью, возможностью использования с печами. Контуры делают из жароустойчивой стали. Толщина обеспечивается на уровне 3-5 мм.

Нержавеющая сталь становится оптимальной по эксплуатационным и техническим характеристикам. Устройство подходит для сельских домов и коттеджей, а также деревянной бани. Обеспечивается защита от воздействия высокой температуры. При установке теплообменника из нержавеющей стали увеличивается период использования отопительного оборудования.

Особенности монтажа водяного контура

Печной котел отопления для частного дома обеспечивает эффективную работу благодаря правильной установке оборудования. Устройство также получило название «змеевик», а установка осуществляется непосредственно в топливник. Схема включает следующие элементы:

герметичные дверцы;
зольник;
камеры горения;
очистные люки;
инжекторы;
поверхность для разогрева;
шиберы;
конвективные трубы;
колосники.

Также допускается изготовление емкости своими силами. Для этого потребуется качественная сварка. Потребуется подключение тру, для которых используют дополнительные элементы – фитинги или муфты. Конструкция отличается экономичным использованием, ведь материалы обходится дешево, чем в случае приобретения готового устройства. Оптимальное решение – использование стандартных металлических труб, оборудованных отверстиями для магистрали.

Изготовление теплообменника своими руками

Важный момент! Теплообменник должен иметь достаточную толщину стенок для безопасного использования при высоких температурах. Если печь будет работать на дровах, стенки могут быть небольшими. При использовании угольных брикетов для растопки, требуются толстые стенки. Если требование не учитывать, котел быстро прогорает, а срок эксплуатации снижается.

Основные правила эксплуатации

Чтобы работа устройства не прекращалась, необходимо соблюдать определенные требования эксплуатации:

радиаторы не следует отсоединять при работе устройства;
при нагретом теплообменнике не допускается попадание в систему холодного теплоносителя, так как разница между температурами может приводить к серьезным повреждениям или деформациям;
кран сливания размещают в нижней точке;
если контур замкнутый и используется только для отопления, в качестве теплоносителя лучше использовать незамерзающую жидкость;
установка циркуляционного насоса увеличивает продуктивность всего контура;
чтобы не допустить прогорания, нельзя использовать теплообменник без жидкости.

Внимание! Период использования теплообменника можно продлить. Для этого выбирают устройство большей мощности, чем это необходимо по проекту. В результате сокращается нагрузка на прибор, которая появляется в случае функционирования на пределах возможностей. Подобная стратегия, к тому же, снижает изношенность конкретных деталей или целых узлов.

Коротко о главном

Печное отопление с водяным контуром – выбор в пользу комфортных условий с собственном доме. Если правильно выбрать схему и организовать сборку оборудования, можно получить бесперебойное тепло в собственном доме. При этом учитывается мощность теплообменника, качество и материал трубопровода, наличие хороших отопительных радиаторов.

Как вы думаете, выгодна ли реализация водяного отопления дома на дровах в современных условиях?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Сварка дровяного котла на открытом воздухе

Форум

Новые сообщения
Часто задаваемые вопросы
Календарь

Что нового?

Расширенный поиск

Форум
Сварочные веб-дисциплины
Сварка MIG, TIG, электродуговая и кислородно-топливная сварка
Сварка деревянного котла на открытом воздухе

+ Ответить на тему

16. 03.2011 #1
Сварка котла на открытом воздухе
Здравствуйте, мой приятель хочет, чтобы я сделал сварку уличного деревянного котла, который он строит. Сварка, которую я буду выполнять, на новой пластине 1/4 дюйма, и она должна быть водонепроницаемой (причина, по которой я сварю ее, а не он). Я хотел бы узнать, какой метод использовать? У меня есть 250 ампер. подача проволоки и сварочный аппарат для дуговой/tig сварки на 300 ампер. Моя первая мысль — подавать проволоку с защитным газом .035 80/20 и настроить перенос спрея fpr. Или проволока с двойным экраном будет лучше? ? Я хотел бы подавать проволоку, поэтому я не буду работать над этим в течение недели. До этого я сваривал вещи, которые должны были быть водонепроницаемыми, и мне всегда приходилось возвращаться и устранять утечки через точечные отверстия. Так что я ищу для идей для кого-то, кто был там сделал это.
Спасибо, Винс.
Ответить Ответить с цитатой
16.03.2011 #2
Re: Сварка котла на открытом воздухе.
э-э …. это на самом деле котел, как под давлением. Если да, то я был бы очень осторожен с этим.
Я не хочу показаться умным а$$ (которым я иногда и являюсь) или всезнайкой (такого не бывает), но сварочные котлы предназначены только для квалифицированных специалистов …. здесь нет любительских проектов. .
Я предполагаю, что, поскольку вы спрашиваете, какие процессы/процедуры использовать, вы не слишком опытны в этом. Опять же, пожалуйста, не думайте, что я придурок, но я просто обеспокоен. Даже котел под небольшим давлением может стать потенциальной катастрофой, если он выйдет из строя.
Кстати… Я начинающий сварщик, но имею опыт работы с электростанциями и котлами среднего и высокого давления. Я видел усилия, затрачиваемые на проектирование, проектирование, производство и испытания котлов, и поверьте мне, это непростая задача. Я понимаю, что вы не блок 500 МВт строите, но все равно… котлы могут вам сильно навредить!
Подвох Вопрос: Каковы ваши (или ваши друзья) критерии для выбора размера клапана сброса давления.
Miller 211 с шпульным пистолетом
Династия Миллера 200DX
Долговечность 60i IGBT плазма
O/A с дрянным китайским фонариком/манометрами
Токарный станок South Bend 10K
Гризли 4029 10×54 мельница
Горизонтальная ленточная пила Grizzly 7×12
угловые шлифмашины, верстачные шлифовальные станки, верстачный ремень sndr
7,5 л.с. 80 галлонов cmprsor
Ответить Ответить с цитатой
16.03.2011 #3
Re: Сварка котла на открытом воздухе.
большинство наружных дровяных котлов открыты для атмосферы и не находятся под давлением только из-за того, что вы упомянули, слишком опасно
Ответить Ответить с цитатой
16.03.2011 #4
Re: Сварка котла на открытом воздухе.
Наш OWB представляет собой открытый водяной контур на 200 галлонов, как и большинство из них — они на самом деле ничего не «кипятят» (если только они не перегреты), и большинство из них имеют 2-дюймовую трубу, которая выходит в атмосферу для сброса давления.
Нагрев и охлаждение циклы могут вызвать странную нагрузку на суставы — я думаю, что топка часто достигает довольно высоких температур в диапазоне 600 градусов по Фаренгейту или выше.0035
Могу поспорить, что в сварных швах топки нет ничего особенного — полное проплавление свежим 7018 кажется мне хорошей идеей (не уверен, что понял бы, что это была плохая идея, если бы она укусила меня в _____).
Вы можете попробовать позвонить людям, которые обслуживают OWB, и узнать, что они делают для ремонта топки.
Хобарт LX235
Кислородно-ацетиленовая установка Victor 250 (сварка и резка)
Бобкэт 773
F-350, 1999, 4×4, 16′ 10K# прицеп
Уличная дровяная горелка — 10 шнуров в год
Ответить Ответить с цитатой
16. 03.2011 #5
Re: Сварка котла на открытом воздухе.
спрей MIG нужен как минимум 90/10. 80/20 не сработает
Как вы знаете, каждый запуск и остановка являются потенциальной точкой утечки.
Отшлифовать, затем отшлифовать точки утечки и заварить их — может быть время
эффективно.
Последний раз отредактировано Дэйвом Пауэлсоном; 16.03.2011 в 19:23. Причина: дополнение
Черный дрозд
Ответить Ответить с цитатой
16. 03.2011 #6
Re: Сварка котла на открытом воздухе.
Я проделал аналогичную работу на коптильне для барбекю. Коптильня представляет собой круглый бак над прямоугольной топкой.
Водонепроницаемая пластина между зоной приготовления пищи и топкой. Вы можете налить воду поверх этой тарелки, чтобы мясо пропарилось. Устройство в конце будет открываться/закрываться, чтобы впустить дым. Пластина была сварена по частям, так как это составная кривая. Этот конец в основном плоский, но дальний конец имеет V-образный вырез около 2 дюймов. Это позволит воде нормально стекать.
Угол посередине представляет собой своего рода компенсатор. Я видел другие плиты, у которых это сплошная тарелка, и она будет масленка после того, как нагреется в первый раз.
Все это было сварено с помощью 6010. У меня не было никаких проблем с растрескиванием сварных швов при циклическом нагревании/охлаждении.
Я полагаю, что ваш безнапорный котел будет построен аналогично (за исключением дверей и т. д. и т. д.).

Dynasty200DX с Coolmate1
ММ210
мм винтаж
ESAB miniarc161lts
Линкольн AC225
Виктор О/А, Смит AW1A
Катмастер 81
ИК 2475Н7.5ФП
Ярость3
Дженси США101
9 дюймов СБ
АЭАД-200ЛЭ
Ответить Ответить с цитатой
16.03.2011 #7
Re: Сварка котла на открытом воздухе.
Извините, vpd66… моя ошибка. Я немного погуглил и теперь вижу, что это водонагреватель на дровах.
Я должен понимать, что здесь, в Хьюстоне, штат Техас, мы ничего не знаем о циркуляционных системах водяного отопления, подогреве полов, плинтусных обогревателях или обо всем этом. Но если вы столкнетесь с кондиционером на дровах, дайте мне знать
Miller 211 с катушкой
Династия Миллера 200DX
Долговечность 60i IGBT плазма
O/A с дрянным китайским фонариком/манометрами
Токарный станок South Bend 10K
Гризли 4029 10×54 мельница
Горизонтальная ленточная пила Grizzly 7×12
угловые шлифмашины, верстачные шлифовальные станки, верстачный ремень sndr
7,5 л.с. 80 галлонов cmprsor
Ответить Ответить с цитатой
17. 03.2011 #8
Re: Сварка котла на открытом воздухе.
Нет, он не находится под давлением, он открыт для атомосферы. По профессии я сварщик с 20-летним стажем. Я также сварил другой OWB для другого парня, и у него не было проблем, и это было 5 лет назад. Я сварил его с подачей проволоки .035 75/25 газ. Мне пришлось вернуться и исправить довольно много отверстий от штифтов, когда я проверял его давлением. Вот почему я спрашиваю, есть ли лучший процесс для их сварки. Кроме того, я могу настроить свой сварочный аппарат для переноса распылением с 80/20.
Ответить Ответить с цитатой
17. 03.2011 #9
Re: Сварка котла на открытом воздухе.
Первоначально Послано vpd66
Нет, он не находится под давлением, он открыт для атомосферы. По профессии я сварщик с 20-летним стажем. Я также сварил другой OWB для другого парня, и у него не было проблем, и это было 5 лет назад. Я сварил его с подачей проволоки .035 75/25 газ. Мне пришлось вернуться и исправить довольно много отверстий от штифтов, когда я проверял его давлением. Вот почему я спрашиваю, есть ли лучший процесс для их сварки. Кроме того, я могу настроить свой сварочный аппарат для переноса распылением с 80/20.
«Кроме того, я могу настроить свой сварочный аппарат на перенос распылением с 80/20».
???глобулярный перенос-да. Но спрей — не думайте.
-Спрей может создавать пористость и т.д. в зависимости от конструкции шва, чистоты, навыков оператора.
насчет утечек, повторюсь из предыдущего поста:
Как вы знаете — каждый запуск и остановка — потенциальная точка утечки.
Миггин, затем шлифовка точек утечки и их затягивание — может быть время
эффективный.
«Я работаю сварщиком 20 лет»
ау-шуукс!…..ты меня не переплюнешь на этой ноте-к 3-м годам—(что
на самом деле не учитывает приседания.)
На открытой стороне топки — пример Энди А с углом, спускающимся по длине, помогает
противостоять тепловому расширению и сжатию, для лучшей жизни, как он отмечает.
Последний раз отредактировано Дэйвом Пауэлсоном; 17 марта 2011 г., 01:31. Причина: дополнение и дополнение
Черный дрозд
Ответить Ответить с цитатой
17. 03.2011 #10
Re: Сварка котла на открытом воздухе.
Я должен не согласиться с вами по поводу переноса спрея и 80/20. Там, где я работаю, мы распыляем перенос с 80/20, и поэтому я переключился на него дома. Я не хвастался, что работаю сварщиком 20 лет, просто констатировал это, чтобы перестал получать такие ответы, как первый, думая, что я какой-то новичок, не зная, что делаю. Вот почему я ненавижу форумы. Где все ребята, которые наварили на этом OWBs. Я знаю, что было много самодельных единиц.
Ответить Ответить с цитатой

+ Ответить на тему

Сообщение vBulletin

Отменить изменения

« Предыдущая тема | Следующая тема »

Разрешения на публикацию

Страница сгенерирована за 1 676 664 336,98800 секунд с 17 запросов

Наружный дровяной котел

Форум

Новые сообщения
Часто задаваемые вопросы
Календарь

Что нового?

Расширенный поиск

Форум
Липкий форум
Открытый котел на дровах

+ Ответить на тему

18. 12.2019#1
Открытый котел на дровах
Добрый день, кто-нибудь строил себе котел на дровах для обогрева пола в гараже? Если это так, я ищу идеи для сборки и все, что вы изменили бы, если бы вы сделали это снова. Я смотрю на отопление магазина 40×60 с 6-дюймовым бетоном. Очень хотелось бы получить отзывы и заранее спасибо.
Ответить Ответить с цитатой
18.12.2019#2
Re: Открытый котел на дровах.
Я построил свою печь, скопировав печь Shaver, сделанную в Арканзасе. Я заставил его принять 250 галлонов воды. Больше воды, плавное восстановление. Я установил змеевик из медных труб, через который проходит моя питьевая вода с обратным клапаном, и с его помощью также нагреваю горячую воду. Никогда не заканчивайте горячую воду. Также на линии есть шаровой кран, подключенный к переливу, чтобы я мог добавить воду в плиту. <-- Должно быть. Если бы переделывал, то сделал бы водяную рубашку толще 1/8". Топливник 1/2". Я использую Ranco для включения и выключения вентилятора вместо аквастата, потому что его можно настроить на дифференциал в 1 градус. Миллион других вещей. Я с нетерпением жду, когда мне НЕ придется сжигать дрова, но это был хороший пробег. Я отапливаю 6 тыс. кв. футов в течение 12 лет и использую нулевой пропан. Но. Пропан теперь дешевле, чем моя газовая пила. Забавная сборка однако.
Термальная дуга 320SP (Lorch)
Кобра Питоны
Thermal Arc 300 AC/DC (Sanrex)
ESAB 301i AC/DC (Лорх)
Термическая дуга 161STL ( WTL )
Термальная дуга 190S ( Санрекс )
Cut Master 82, 42. Cut45 (WTL)
Приложения Виктора Газа.
Ящики и ящики сварочной хрени.
Ответить Ответить с цитатой
18.12.2019 #3
Re: Открытый котел на дровах.
WeePup, я думаю о том, чтобы построить что-то подобное для пары магазинов площадью 5000 квадратных футов. Я также хотел бы включить систему самоподачи и автоматизированную систему удаления золы.
Миллер Первопроходец Pro 350D
Чемодан Миллер МИГ
Миллер Спектр 2050
Миллер Syncrowave 250DX
Линкольн 210MP
Ответить Ответить с цитатой
18.12.2019 #4
Re: Открытый котел на дровах.
Первоначально написал scsmith52
WeePup, я подумываю построить что-то подобное для пары магазинов площадью 5000 кв. футов. Я также хотел бы включить систему самоподачи и автоматизированную систему удаления золы.
Я очень часто думал о чем-то подобном… однако я еще не вышел из стадии размышлений
Ответить Ответить с цитатой
18.12.2019 #5
Re: Открытый котел на дровах.
Я некоторое время думал о печи на открытом воздухе, но она отличается от водогрейного котла, я бы построил большую дровяную печь, без водяной рубашки, затем поставил змеевики из меди или старые литые радиаторы вокруг печи, а затем закопал в 20 тоннах песка в качестве радиатора . .. вы получаете лучшее сгорание и нет огромных дымовых шлейфов от этих блоков с водяной рубашкой, они не позволяют древесине достичь надлежащей температуры горения … и как только вы нагреете весь этот песок останется теплым день или два, даже если огонь погаснет…
, тогда каждый контур, установка или радиаторы будут тепловым контуром, или вы подводите его к теплообменнику и оттуда запускаете свои зоны.
Ответить Ответить с цитатой
18.01.2020 #6
Re: Открытый котел на дровах.
Первоначальное сообщение от Hobbytime
Какое-то время я думал о наружной печи, но другой конструкции, чем водонагревательный котел, я бы построил большую дровяную печь, без водяной рубашки, затем поставил змеевики из меди или старых литые радиаторы вокруг печи, затем закопайте 20 тонн песка в качестве радиатора … вы получаете лучшее сгорание и нет огромных дымовых шлейфов от этих блоков с водяной рубашкой, они не позволяют древесине достичь надлежащей температуры горения .. и как только вы нагреете весь этот песок, он будет оставаться теплым день или два, даже если огонь погаснет…
, тогда каждый контур, или установка, или радиаторы будут тепловым контуром, или вы подводите их к теплообменнику и оттуда запускаете свои зоны. печка засыпана песком?
Миллер Первопроходец Pro 350D
Чемодан Миллер МИГ
Миллер Спектр 2050
Миллер Syncrowave 250DX
Линкольн 210MP
Ответить Ответить с цитатой
18. 01.2020 #7
Re: Открытый котел на дровах.
Первоначально Послано scsmith52
В этом посте много хороших идей, но как бы вы справились с обычной очисткой пепла, если печь зарыта в песок?
передняя часть печи будет находиться в изолированном корпусе, чтобы удерживать тепло, но обеспечивать доступ к передней части для очистки и обслуживания, а также для хранения сухих дров, чтобы накормить зверя… например, вы можете построить Корпус размером 10 футов x 20 футов, так что у вас есть место для работы и несколько недель сухой древесины, так как вы используете древесину, просто замените ее, и обогреваемая область высушит ее и сохранит ее сухой в любую погоду . .. вы можете сделать его таким большим или настолько мало, насколько нужно..
Ответить Ответить с цитатой
18.01.2020 #8
Re: Открытый котел на дровах.
Я знаю, если пол залит
Последнюю я поставил 2×6 внутри примерно в 6 дюймах снаружи. Водопроводная труба около 12 дюймов снаружи.
Если вы найдете старый котел на жидком топливе, все, что вам нужно сделать, это построить топку.
Газовый котел засорится дровами.
Мне нравится насос Bell & Gosset, они работают вечно
Дэйв
Первоначально написал WeePup
Здравствуйте! Кто-нибудь строил свой собственный котел на дровах для подогрева пола в гараже? Если это так, я ищу идеи для сборки и все, что вы изменили бы, если бы вы сделали это снова. Я смотрю на обогрев магазина 40×60 с 6-дюймовым бетоном. Очень хотелось бы получить отзывы и заранее спасибо.
Сварочный аппарат HF 170
Ленточнопильный станок HF 4×6
Саут-Бенд 9N
Мельница
Магнитная дрель B&D
Виктор факел
Ответить Ответить с цитатой
18.01.2020 #9
Re: Открытый котел на дровах.
Первоначальное сообщение от Hobbytime
передняя часть печи будет находиться в изолированном корпусе, чтобы удерживать тепло, но обеспечивать доступ к передней части для очистки и обслуживания, а также для хранения сухих дров, чтобы накормить зверя…. просто, например, вы можете построить корпус размером 10 футов x 20 футов, чтобы у вас было место для работы и несколько недель сухой древесины, поскольку вы используете древесину, просто замените ее, и отапливаемая область высушит ее и сохранит ее сухой в любую погоду. ..вы можете сделать его большим или маленьким по мере необходимости..
Отличные идеи, спасибо.
Миллер Первопроходец Pro 350D
Чемодан Миллер МИГ
Миллер Спектр 2050
Миллер Syncrowave 250DX
Линкольн 210MP
Ответить Ответить с цитатой
22-04-2020 #10
Re: Открытый котел на дровах.
