Как подключить светодиодную ленту?

1) Как подключить светодиодную ленту?

Подключить светодиодную ленту можно при помощи блока питания для светодиодной ленты. Необходимо учитывать вольтаж ленты и ее мощность, чтобы подобрать правильный блок питания.

2) Как подключить светодиодную ленту к 220?

Подключение светодиодной ленты к 220 осуществляется через блок питания

3) Как подключить светодиодную ленту к блоку питания?

Одноцветная светодиодная лента подключается к блоку питания с помощью двух проводов, а RGB (многоцветная) лента подключается с помощью четырех проводов к RGB-контроллеру, а он в свою очередь с помощью двух проводов к блоку питания.

4) Как подключить блок питания к светодиодной ленте?

У блока питания предусмотрены клеммы для подключения проводов идущих от светодиодной ленты. Для этих разъемов вам понадобится отвертка.

5) Светодиодные ленты для дома как подключить?

Для подключения к домашней сети светодиодной ленты вам потребуется блок питания (трансформатор) преобразующий 220 вольт в 12 вольт или 24 вольта в зависимости от ленты, которую вы подключаете.

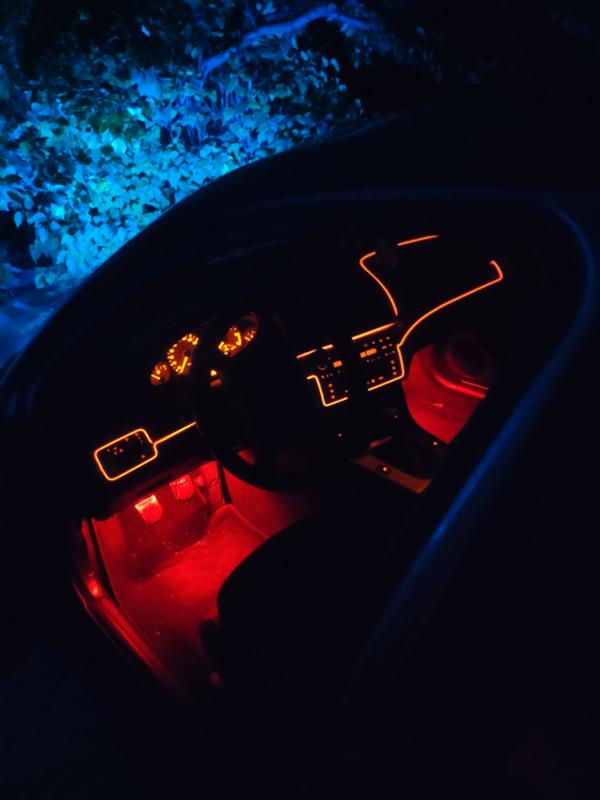

6) Как подключить светодиодную ленту в машине?

К бортовой сети легковой машины светодиодную ленту 12в можно подключить на прямую, т.к. в электросети автомобиля напряжение 12 вольт.

7) Как подключить провода к светодиодной ленте?

Подключить провода к светодиодной ленте можно либо припаяв их к контактам на плате светодиодной ленты, либо используя специальный выводной коннектор для светодиодной ленты.

8) Как подключить светодиодную ленту 12 вольт?

Подключать светодиодную ленту 12 вольт нужно через блок питания, который трансформирует напряжение из 220 вольт в 12 вольт.

9) Как подключить светодиодную ленту без блока питания?

Без блока питания можно подключить только светодиодную ленту 220 вольт, во всех остальных случаях для подключения ленты к сети 220в вам потребуется блок питания.

10) Как правильно подключить светодиодную ленту?

Правильное подключение светодиодной ленты осуществляется при помощи блока питания подобранного по вольтажу и мощности под вашу светодиодную ленту.

11) Как подключить светодиодную ленту к 220 без блока питания?

К 220в без блока питания можно подключить только ленту рассчитанную на напряжение 220 вольт, во всех остальных случаях потребуется блок питания.

12) Как подключить светодиодную ленту к компьютеру?

Вам необходимо будет ее запитать от проводов блока питания компьютера имеющих напряжение 12 вольт.

13) Как подключить rgb светодиодную ленту?

Для подключения RGB светодиодной ленты помимо блока питания вам потребуется RGB контроллер.

14) Как подключить светодиодную ленту к колонкам?

Для подключения светодиодной ленты к колонкам вам потребуется найти, где у колонок подключается питание и сделать вывод на 12 вольт для подключения ленты

15) Светодиодная лента 12 вольт для авто как подключить?

Светодиодную ленту 12 вольт к бортовой сети автомобиля можно подключить напрямую без дополнительных трансформаторов.

16) Светодиодная лента 220 вольт как подключить?

Светодиодная лента 220V подключается к сети питания при помощи диодного моста. Сам диодный мост имеет с одной стороны вилку для подключения к розетке 220v, а с другой стороны два контакта для подключения к торцу ленты.

17) Как подключить светодиодную ленту к 220в?

К 220v светодиодную ленту подключают при помощи блока питания соответствующего вольтажности и мощности выбранной вами ленты.

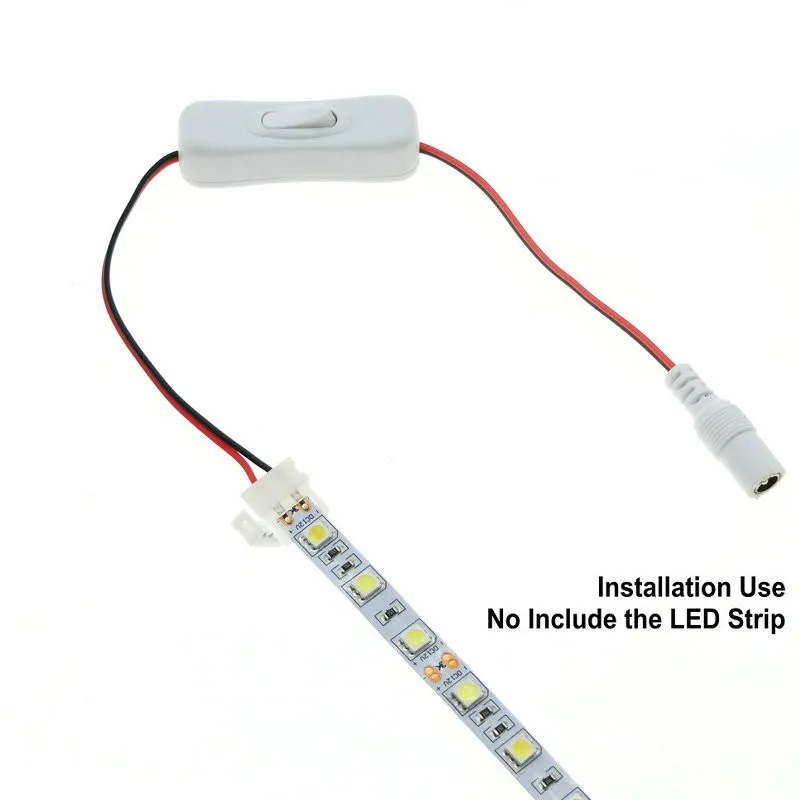

18) Как подключить выключатель к светодиодной ленте?

Выключатель стоит подключать в разрыв сети перед блоком питания, питающим светодиодную ленту.

19) Как подключить светодиодную ленту к usb?

Т.к. USB выход поддерживает напряжения в 5 вольт то к нему может быть подключена только лента работающая от напряжения 5 вольт. Самый простой выход для подключения ленты к USB это использование какого-либо провода уже с распаянной клеммой под USB а с другой стороны с проводом. Что даст вам возможность, обрезав провод и зачистив провода подключить к ним контакты ленты 5 вольт.

20) Как подключить светодиодную ленту к прикуривателю?

К прикуривателю можно будет подключить только светодиодную ленту 12 вольт. Простейшим способом будет использовать, какую либо зарядку или шнур с наконечником, подготовленным для работы от прикуривателя. Обрезав провод, вы сможете подключить к нему светодиодную ленту.

21) Как подключить светодиодную ленту к батарейке?

Все будет сильно зависеть от вида и мощности батарейки. И скорее всего вам придется для подключения ленты объединить несколько батарей, чтобы их мощности хватило для питания выбранного вами отрезка светодиодной ленты.

22) Как подключить светодиодную ленту через usb?

Т.к. USB выход поддерживает напряжения в 5 вольт то к нему может быть подключена только лента, работающая от напряжения 5 вольт. Самый простой выход для подключения ленты к USB это использования, какого либо провода уже с распаянной клеммой под USB, а с другой стороны с проводом. Что даст вам возможность, обрезав провод и зачистив провода подключить к ним контакты ленты 5 вольт.

23) Как подключить контроллер к светодиодной ленте?

Контроллер подключается к светодиодной ленте в разрез цепи после блока питания. Для этого на контроллере есть клеммы для подключения проводов ведущих от блока питания и проводов ведущих к светодиодной ленте.

24) Как подключить светодиодную ленту к компьютеру через usb?

25) Лента светодиодная 12в как подключить?

Для подключения ленты 12в вам потребуется блок питания (трансформатор) рассчитанный на 12 вольт и так же вам нужно будет рассчитать его мощность, чтобы ее хватило для подключения выбранного вами отрезка светодиодной ленты.

26) Как подключить светодиодную ленту через выключатель?

Подключить светодиодную ленту через выключатель можно поставив выключатель в разрыв цепи между подключением к сети 220 вольт и блоком питания для светодиодной ленты.

27) Светодиодная лента на кухне как подключить?

Подключение светодиодной ленты на кухне ни чем не отличается от подключения светодиодной ленты в других местах. Вам понадобится для обычной ленты блок питания и место подключения его к сети 220 вольт. Для мощной ленты мы рекомендуем использовать профиль т.к. он дает дополнительное тепло отведение и выглядит более эстетично. Для RGB ленты вам понадобится помимо всего выше перечисленного контроллер, который необходимо будет подключить в разрыв цепи между блоком питания и светодиодной лентой.

28) Как подключить светодиодную ленту 15 метров?

Обычную светодиодную ленту лучше подключать к блоку питания параллельными лучами по 5 метров, т.е. подключается 5 метров, потом берется провод и параллельно с первыми 5 метрами пускается вдоль ленты и уже дальше подключается следующие 5 метров. И третьи 5 метров подключаются так же параллельно первым 10 метрам светодиодной ленты. В итоге у вас получается подключение 15 метров параллельными кусками по 5 метров.

29) Как подключать светодиодную ленту в квартире?

Для подключения светодиодной ленты к квартирной сети 220 вольт вам потребуется блок питания (трансформатор) из 220 вольт в вольтаж вашей светодиодной ленты.

30) Как подключить светодиодную ленту в авто?

Подключить светодиодную ленту в авто можно к любому проводу внутренней сети автомобиля, но для этого вам потребуется светодиодная лента 12 вольт.

31) Как подключить светодиодную ленту к 220в без блока питания?

Подключить светодиодную ленту к 220в без блока питания можно, только если ваша лента рассчитана на ток 220 вольт. Тогда вам потребуется только диодный мост. Во всех других случаях вам потребуется блок питания (трансформатор) преобразующий 220 вольт в 12v, 24v, 36v или 48v, в зависимости от выбранной вами ленты.

32) Светодиодная лента в ноги как подключить?

Для этого можно использовать светодиодную ленту 12 вольт и подключить ее к ближайшему к ногам проводу внутренней сети автомобиля.

33) Как подключить светодиодную ленту в автомобиле?

Подключить светодиодную ленту в автомобиле можно к любому проводу, т.к. внутренняя сеть автомобиля 12 вольт, то вам необходимо использовать светодиодную ленту 12 вольт.

34) Как подключить 3 светодиодных ленты?

Подключить 3 светодиодных ленты можно параллельно друг другу. Для этого на блоках питания предусмотрены отдельные клеммы под каждый луч ленты.

35) Как подключить светодиодную ленту в машине в ноги?

Подключить светодиодную ленту в машине в районе ног можно к любому проводу, проходящему в этом месте. Главное использовать для этого светодиодную ленту 12 вольт, т.к. бортовая сеть автомобиля так же 12 вольт

36) Как правильно подключить светодиодную ленту к блоку питания?

Правильно подключить светодиодную ленту к блоку питания можно соблюдая полярность, указанную на ленте и на клеммах блока питания.

37) Как подключить 20 метров светодиодной ленты?

Подключить 20 метров светодиодной ленты можно параллельно лучами по 5 метров. В итоге должно получиться 4 луча по 5 метров, параллельно подключенных к клеммам блока питания.

38) Как подключить светодиодную ленту в машине для подсветки ног?

Подключить светодиодную ленту в машине для подсветки ног можно к любому проводу, проходящему в этом месте автомобиля. Главное использовать для этого светодиодную ленту 12 вольт т.к. бортовая сеть автомобиля так же 12 вольт.

39) Как подключить к сети светодиодную ленту?

Подключить к сети светодиодную ленту можно при помощи блока питания (трансформатора). В зависимости от ленты необходимо подобрать блок питания по мощности и по вольтажу.

40) Как подключить светодиодную ленту к аккумулятору?

Подключить светодиодную ленту к аккумулятору можно напрямую, только необходимо учитывать вольтаж аккумулятора и исходя из него подбирать светодиодную ленту.

41) Светодиодная лента 12 вольт как подключить к 220?

Светодиодную ленту 12 вольт можно подключить к 220 с помощью блока питания (трансформатора) из 220 вольт в 12 вольт.

42) Как можно подключить светодиодную ленту?

Светодиодную ленту можно подключить через блок питания для светодиодной ленты.

43) Как подключить две светодиодные ленты?

Подключить две светодиодные ленты можно параллельно к блоку питания для светодиодной лены.

Как подключить светодиодную ленту: схемы монтажа, инструкция

Наверх

29.07.2022

1 звезда2 звезды3 звезды4 звезды5 звезд

Рассказываем о светодиодной ленте и описываем схему самостоятельного подключения ее через диммер.

ShutterStock

Лента со светодиодами — эффектное украшение и качественная подсветка. Поэтому эти осветительные элементы широко используют в домашних интерьерах и для оформления общественных объектов. Разберемся в особенностях изделия и выясним, как подключить светодиодную ленту.

Все о подключении светодиодной ленты

Что это такое
Как самостоятельно собрать LED-ленту
Правила подсоединения
Элементы схемы
Пошаговая инструкция
— Подведение питания
— Соединение с блоком питания
— Соединение с диммером
— Установка диодной ленты
Особенности подсоединения длинного изделия

LED-лента представляет собой гибкую основу с закрепленными на ней светодиодами и резисторами. SMD-светодиоды являются источником света, резисторы ограничивают ток. С обратной стороны наносят самоклеящийся слой. Он упрощает монтаж изделия. Производитель выпускает LED-ленты отрезками по пять метров. Для их соединения используют коннекторы.

Выпускают изделия разных степеней защиты. В зависимости от этого они могут работать в разных условиях: в помещениях с разной степенью влажности или полностью погруженными в воду.

Производят монохромные и универсальные модели. Первые излучают свечение одного цвета, вторые способны его менять.

Освещение
Светодиодная лента в интерьере: как ее использовать и монтировать

Несмотря на то, что LED-ленты можно спокойно купить в магазине, иногда приходится изготавливать элемент своими руками. Сделать это несложно. Предлагаем инструкцию по самостоятельному изготовлению.

Подготовьте основу для монтажа. Для этого нарежьте листы гетинакса или текстолита на полоски нужной ширины и длины.
В каждой полосе проделайте с помощью шила или просверлите отверстия для установки элементов. Светодиоды монтируют на одинаковом расстоянии по центру изделия. Резисторы ставят с обратной стороны или по бокам.

Поочередно установите элементы на подготовленные посадочные места. С помощью проводов соедините их в общую схему.
Припаяйте провода, с помощью которых изделие будет подключено к источнику питания.

Чтобы самоделка имела привлекательный вид и для лучшей изоляции, ее помещают в термоусадочную трубку. Феном или другим приспособлением термоусадку аккуратно нагревают. Трубка дает усадку, получается цельная LED-лента.

Pixabay

Светодиодную ленту подключают только параллельно отрезками по пять метров. Большая длина недопустима, поскольку токопроводящие дорожки не выдержат увеличившееся напряжение. Каждый пятиметровый отрезок запитывают отдельно.
Установка проводится с соблюдением правил полярности. Ошибка в подключении полюсов не выводит устройство из строя, но работать оно не будет. Чтобы это исправить, придется поменять полюса.

LED-ленту монтируют только на алюминиевый профиль. Он «работает» как теплоотводящий элемент. В противном случае светодиоды перегреваются и быстро выходят из строя.

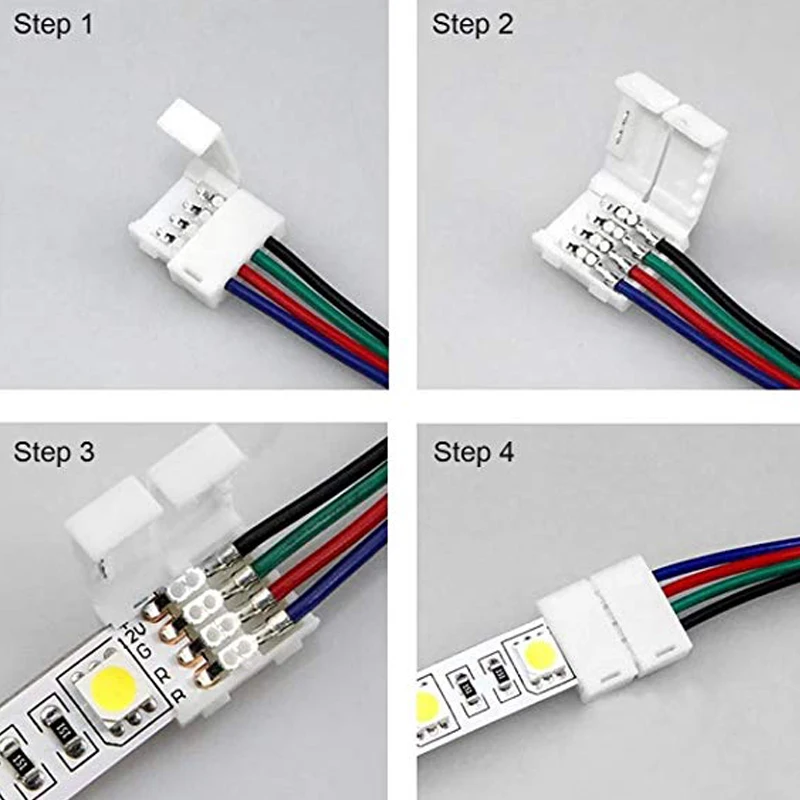

Соединение фрагментов проводят пайкой. Для некоторых моделей возможна коммутация с помощью коннекторов.

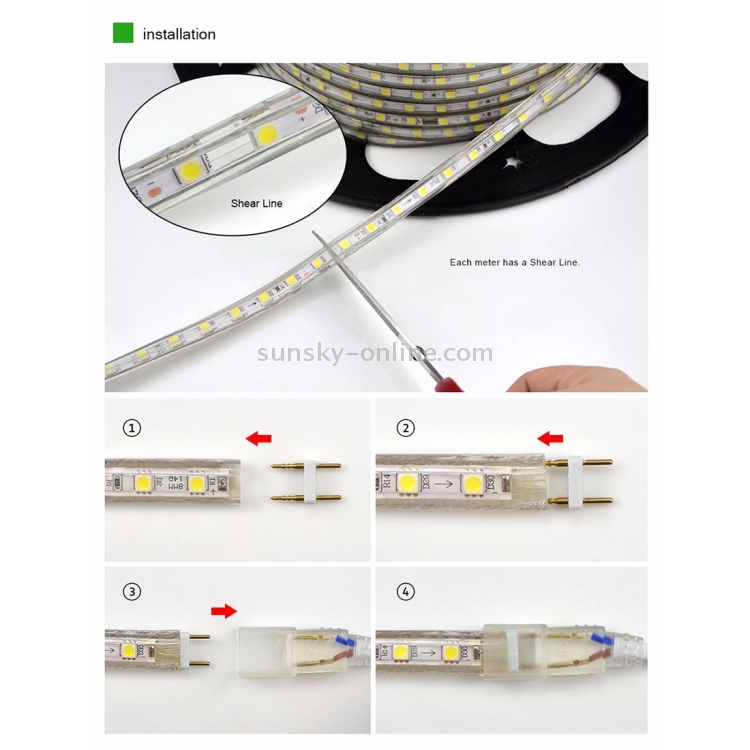

Если нужно отрезать фрагмент осветительного изделия, делают это по нанесенным на него отметкам. Обычно они наносятся через каждые три лампы. Если сделать разрез в произвольном месте, часть лампочек не будет гореть.

ShutterStock

Освещение
5 полезных советов по выбору светодиодной лампы

Для монтажа светодиодной ленты и последующего подключения нужны несколько элементов. Кратко охарактеризуем каждый.

LED-лента. Продается метражом. Есть разные модели, отличающиеся плотностью установки светодиодов и их размерами. На маркировке указывают потребляемую мощность, напряжение и значение светового потока. Исходя из этого выбирают подходящее изделие. Если нужно, докупают совместимые LED-коннекторы.
Блок питания. Для нормальной работы от сети 220 В LED-ленте требуется преобразователь энергии, его называют блоком питания. Чаще всего используют два варианта таких устройств: на 12 или на 24 Вольта разной мощности. Чтобы не ошибиться с выбором блока, проводят простые расчеты. Для этого удельную мощность метра выбранной LED-ленты умножают на ее длину. К полученному числу добавляют 25-30%. Мощность блока должна быть равной или большей, чем рассчитанная величина.

Контроллер. Он же диммер. Устройство для управления ленточным светильником. У разноцветных изделий он задает яркость, цветовую гамму и другие параметры освещения. В схемы с монохромными светильниками тоже ставят контроллер. Он регулирует яркость освещения, включает/выключает участки общей схемы и т.д.

Чтобы собрать все элементы в общую систему, понадобится монтажный провод типа ПуГВ сечением 1,5 кв. мм. Лучше всего взять проводки с разной по цвету оплеткой. Это упростит монтаж.

ShutterStock

Подробно разберем процесс подключения изделия через контроллер.

1. Подведение питания

Начать нужно с подведения напряжения 220 В к участку, где будет установлена LED-лента. Для этого прокладывают трехжильный кабель от ближайшей распределительной коробки. Его укладывают в штробу в стене или протягивают кабель-канал. На трехжильный кабель ставят выключатель для светодиодного светильника. Это обеспечивает должный уровень безопасности и нормальные условия для функционирования блока питания.

ShutterStock

2. Подключение к блоку питания

Трехжильный кабель подключают к блоку питания. Делают это так.

С разъемом L соедините фазный провод. Он может быть любого цвета, кроме желто-зеленого и синего.
К разъему N подключите нулевую жилу. Она всегда синего цвета.
Соедините разъем, маркированный Ре или значком заземления, с жилой желто-зеленого цвета.

ShutterStock

3. Соединение с диммером

Для подключения контроллера последовательно выполняют такие операции.

Подготовьте проводки для соединения. Отмерьте и отрежьте два фрагмента провода ПуГВ разных цветов. Одна расцветка — для коммутации плюсовых контактов, другая — для минусовых.
Зачистите концы с обеих сторон отрезка, опрессуйте их наконечниками НШВИ.
Присоедините провода к блоку питания. Плюсовой соединяют с клеммой V+, минусовой — с V-.
Разверните диммер к блоку питания стороной с пометкой Power IN. Подключите плюсовой провод к клемме DC+, а минусовой — к разъему DC-.

После этого прокладывают провода от контроллера до участка подключения LED-ленты. Для этого берут провода ПуГВ и укладывают их в гофру. Если длина светодиодной ленты больше пяти метров, ее делят на участки. Их подключают параллельно, к каждому фрагменту питание подводят отдельно. Для минусовых и плюсовых проводков выбирают те же цвета, что и в первом подключении. Подключают проводку к клеммам с общей маркировкой Output Led. Минусовые жилы соединяют с разъемами V-, плюсовые — с клеммами V+. Перед этим концы проводков зачищают и обжимают наконечниками НШВИ.

ShutterStock

4. Монтаж LED-ленты

Осталось установить и зафиксировать осветительное устройство. Делают это в соответствии со схемой установки светодиодной ленты. Ее разрезают на фрагменты нужного размера. Сделать это можно только на участках, обозначенных пунктиром или со значком-ножницами. Соединяют фрагменты коннекторами или пайкой. К крайнему фрагменту присоединяют монтажные провода ПуГВ.

Их отмеряют, отрезают и зачищают концы. С одной стороны обжимают наконечниками НШВИ, другой припаивают к ленте.

Минусовой проводок обязательно припаивают к минусовому контакту, плюсовую жилу — к плюсовому. После этого все жилы выводятся к участку подключения и соединяются с нужными клеммами.

ShutterStock

Освещение
7 важных вещей, которые нужно знать о светодиодной гирлянде

Если длина освещения превышает 5 метров, недопустимо использовать последовательное соединение. Токопроводящая подложка не сможет долго выдерживать чрезмерную нагрузку. Подсветка будет гореть неравномерно и быстро выйдет из строя. Правильным будет параллельное подключение двух или более пятиметровых фрагментов. Важный момент. Нужно учесть суммарную мощность оборудования и убедиться, что блок питания выдержит нагрузку. В случае когда мощности одного блока недостаточно, подключают несколько таких устройств.

Тогда каждую ленту подключают к своему блоку, а затем уже из них собирают общую схему.

Материал подготовила

Инна Ясиновская

Своими руками

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Подключение светодиодной ленты к сети питания 220 В

Для подключения светодиодной ленты к сети питания 220 В используются следующие компоненты:

— Непосредственно сама светодиодная лента. Одноцветная (в том числе белая) лента, или RGB-лента (со свечением любого цвета).
— Блок питания. Преобразовывает сетевое напряжение — переменное 220 В, в напряжение питания светодиодной ленты — постоянное 12 В(реже 24 В).
— Диммер. Если необходимо, то используется для регулировки яркости ленты с одноцветным (белым) цветом свечения.
— Контроллер RGB – ленты. Осуществляет управление свечением (яркостью, цветом) RGB- ленты.
— Усилитель (повторитель). Применяется для усиления сигнала контроллера, в случае если мощность подключённой RGB – ленты превышает выходную мощность контроллера. Или для подключения одноцветной светодиодной ленты, если мощность ленты больше, чем выходная мощность диммера.

На концах (торцах) светодиодной ленты имеются контакты для подключения (припаивания) проводов питания ленты. Контакты промаркированы, для одноцветной (белой) ленты «+» и «-», для RGB–ленты : «+», «R», «G», «B».

(контакты светодиодной ленты для подключения/пайки)

Блок питания имеет контакты (выводы) для подключения входного переменного напряжения (в зависимости от исполнения может быть с контактом для заземления) и контакты (выводы) выходного напряжения с указанием полярности «+/-».

(вход и выход блока питания)

Для одноцветной (белой, зеленой, синей, красной) светодиодной лены подсоединение выполняется по схеме:

Схема №1

(готовая схема подключения светодиодной ленты)

В случае использования диммера (регулятора яркости), диммер включается «между» блоком питания и лентой. Диммер имеет группу входных контактов для подключения напряжения питания, и группу выходных контактов для подключения ленты.

Схема подключения с диммером:

Схема №2

Светодиодная лента RGB – фактически представляет собой размещённые рядом светодиоды трёх цветов (красный, зелёный, синий), то есть эту ленту можно представить как три одноцветные ленты, с общим контактом для подачи питания «+», но разными контактами «-» для возможности регулирования по яркости. К контроллеру RGB – ленты подаётся напряжение от блока питания. Выходные клеммы контроллера имеют 4 контакта для подключения ленты, контакты промаркированные: «+», «R», «G», «B». Сам контроллер имеет кнопки (регуляторы) для настройки параметров свечения светодиодной ленты.

Схема подключения RGB ленты:

Схема №3

(схема подключения светодиодной ленты RGB с контроллером)

Подбор компонентов схемы

Мощность компонентов схемы, для подключения светодиодной ленты — блока питания, диммера, контроллера, определяется простым расчётом по формуле:

P = L x W x K

где
P – необходимая мощность блока питания/диммера/усилителя,
L – длина подключаемой светодиодной ленты в метрах,
W – мощность потребляемая одним метром ленты,
K – коэффициент запаса мощности, принимается 1,20 … 1,25.

Из модельного ряда выбирается устройство, мощность которого не ниже расчётного значения Р.
Не рекомендуется выбирать устройство, мощность которого, значительно превышает необходимую, так как это приводит к уменьшению эффективности использования прибора.

Пример подбора блока питания.

Возьмём самую распространённую светодиодную ленту типа SMD 3528 с количеством диодов 60 шт. на метр. Например, нам необходимо подключить 15 метров такой ленты.
В технических характеристиках ленты указана мощность потребления — 4,8 Вт на метр. Значит необходимая мощность блока питания составит: Р= 4,8Вт/м х 15м х 1,25 = 90 Вт. Ближайшим в сторону увеличения будет блок питания мощностью 120 Вт, его и применяем для указанного отрезка ленты.

Необходимо принимать во внимание, что:

1. Токоведущие дорожки на светодиодное ленте всё-таки обладают сопротивлением, и на длине ленты более 5 м возможен эффект затухания (уменьшение яркости свечения светодиодов, в связи с падением напряжения) на участках «отдалённых» от контактов подключения блока питания и ленты.

2. Светодиодные чипы, расположенные на ленте, имеют параллельное электрическое соединение, поэтому ток в токоведущих дорожках возле контактов подключения блока питания выше, чем ток в точке «отдалённой» от подключения. Поэтому, рекомендуем подключать ленты отрезками по 5 м параллельно к блоку питания и не рекомендуем подключать ленты так, чтобы питание одной подводилось от контактов другой.

Все про светодиодную ленту.

Про ее качество, срок службы и правильный монтаж.

Не хотите читать а хотите смотреть? Тогда кликаем сразу на «купить качественную светодиодную ленту» и переходим в магазин.

Как сделать выбор светодиодной ленты из множества предложений? Каков ее срок службы? Как светодиодную ленту подключать, паять и клеить На эти вопросы мы попытаемся ответить в этой статье.

Светодиодная лента пользуется огромной популярностью.

Причина этому:

1. Потребитель увидел и осознал возможности, которые дает ему использование светодиодной ленты в декорировании или освещении его интерьера, экстерьера. Малые габариты, гибкость, огромный срок службы, хорошая светоотдача и разная цветопередача — вот основные положительные качества светодиодных лент.

2. Отсутствие достойной и качественной альтернативы светодиодным лентам.

3.Постоянная «промывка мозгов» с экранов телевизора и со страниц печати об энергосбережении.

4. Новые технологии в производстве, рост конкуренции приводят к снижению цены и большей доступности.

Область применения светодиодной ленты.

На сегодняшний день область применения светодиодной ленты ленты ограничивается только Вашей фантазией. Это может быть как основной свет, благодаря использованию светодиодов большой мощности, так и декоративная подсветка потолка, различных ниш, рабочей зоны кухни, например. Предприниматели охотно устанавливают светодиодную энергосберегающую ленту в витрины, стеллажи и другое торговое оборудование для подсветки товара, взамен морально устаревающих и постоянно «горящих» люминесцентных светильников.

Потрясающие световые эффекты получаются при использовании ленты с изменением цветности, так называемые RGB ленты. Цветность и яркость такой ленты изменяется пультом дистанционного управления, и это очень удобно.

Цветной монохромной (одного не меняющегося цвета) светодиодной лентой оформляют рестораны, другие — места отдыха, а во влагозащищенном исполнении такую ленту используют в качестве уличной декоративной подсветки. Автолюбители используют цветную светодиодную ленту для подсветки днища кузова автомобиля, дисков колес и номера автомобиля.

Ленту можно закладывать в алюминиевые профили, выпускаемые специально для этих целей.. Они имеют матовый рассеиватель, что обеспечивает мягкий рассеянный свет. Его можно использовать и как дополнительное и как основное освещение.

Ленту торцевого свечения закладывают в щель между потолочным или напольным плинтусом и стеной, освещая, таким образом, стену. Появились в продаже угловые профиля для ленты, которые можно использовать вместо плинтусов.

Другими словами, благодаря разнообразию вариантов исполнения светодиодная лента стала незаменимой и используется в оформлении практически каждого интерьера.

Выбор светодиодной ленты

Как сделать выбор светодиодной ленты из множества предложений? Каков ее срок службы? Какая лента лучше? Читаем здесь!

На фоне огромной популярности и востребованности светодиодной ленты создаются фирмы, специально ориентированные на продажи светодиодных светильников и лент в частности. Эти фирмы заполоняют интернет с новыми «самыми выгодными» предложениями. Сложно устоять, надо признаться. При этом, сотрудники этих фирм в своем большинстве не представляют, что такое светодиод в принципе и как с ним обращаться. Продукция заказывается в Китае и ввозится огромными партиями по минимальным закупочным ценам (выглядят все ленты одинаково, зачем платить больше?!).

Производитель в Китае, также учитывая «дикий» спрос на точечные светодиодные светильники и пытаясь находится в конкуренции и быть востребованным оптимизирует производство, используя самые дешевые компоненты и оборудование (вплоть до ручной пайки в ленту!!! светодиодов). На выходе получаем полу-брак. То же самое, кстати, можно сказать и про качество светодиодных ламп.

Чтобы не быть голословными, расскажем немного о компонентах светодиодных светильников и степени их важности для срока службы и яркости.

Само «сердце» светодиода — кристалл

Его «выращивание» — процесс требующий исключительной технологической подготовки, глубоких теоретических знаний и многолетнего опыта. На сегодняшний день в технологической гонке за «совершенный» светодиод участвуют только несколько компаний (Cree, Nichia, Siemens-Osram, например), а «новенькие» уже изначально «куют» дешевый светодиод для России и других развивающихся стран.Изначально световой поток светодиода стараются подогнать под определенный стандарт. Это достигается легко. Сложно удержать требуемый световой поток.

Кристаллу присущ важнейший, определяющий срок службы светодиода термин «деградация» — его разрушение и падение светового потока с течением времени. Деградируют все без исключения кристаллы. Только у качественных световой поток за 10.000 часов уменьшится на 2% от первоначального значения, а у остальных за те же 10.000 часов — на 20%. Как правило, у «порядочных» производителей сроком службы принято считать время до спада светового потока до 80% от первоначального значения. У «непорядочных» — кому как вздумается, канонов нет.

Корпус кристалла и контактные соединения

От его конструкции во многом зависит скорость деградации кристалла. Светодиод во время работы сильно нагревается и, чем лучше отводится тепло от кристалла (чем продуманнее изготовлен корпус), тем выше срок службы светодиода. Также важна конструкция контактных соединений. В электрической цепи, как правило, последовательно находится несколько светодиодных чипов плюс резисторы. При некачественой сборке-пайке одного чипа не работает вся последовательная цепь длиной 4-8 см (в зависимости от модели ленты). Согласитесь, эффект прерывистой светящейся линии с нелогичными интервалами — нелепо и «дешево».

Люминофор

Сделаем для некоторых открытие, но нет светодиодов, излучающих белый свет. Его получают, как правило, пропуская синий свет через желтый люминофор. Соответственно, чем выше качество люминофора, тем приятнее и ярче свет. Для светодиодных лент очень важный показатель -однородность свечения светодиодов. В зависимости от люминофора, «белый» светодиод светит в диапазоне от желтоватого до голубоватого оттенков. Перед монтажем светодиодов в ленту они подвергаются калибровке — отбору в одну партию по разным признакам, в т.ч. по цветности. Важно: производители точечных светодиодных светильников и лент сами практически всегда не являются производителями светодиодов. Экономя и покупая мешки некалиброванных светодиодов у разных производителей «просто белого» свечения и впаивая их в ленту, производитель лент получает продукт предвиденного разнокалиберного свечения.

Оптика

Кристалл излучает свет в определенном направлении. Чтобы его «собрать» и заставить светить так как нужно, под углом 120 градусов, например, используются различные «хитрости»: линзы и оптические компаунды. Чем они качественнее, тем «правильнее» цветопередача и меньше потери светового потока.

На качество светодиодных лент, и, соответственно, срок службы в огромной степени также влияет компетентность и «чистоплотность» производителя. В погоне за прибылью большинство азиатских производителей не брезгует (тут надо признать и вину недобросовестных заказчиков из России) устанавливать на светодиодные ленты возможно и качественные комплектующие, НО предназначенные для целей не связанных с освещением (например светодиоды для индикации), «разогнав» их запредельным током и получив хорошие выходные данные. Изделие будет служить…. 1 месяц.

Таким образом, учитывая все вышеизложенное, можно сделать вывод что:

1. Светодиодная лента, которую Вы намерены использовать часто и подолгу должна стоить дороже, чем Вам хочется.

2. Дешевая лента — «кот в мешке». При правильном монтаже светодиодной ленты и периодическом ее использовании может прослужить и значительный срок. Но какой?

Так как же все-таки сделать верный выбор? Как определить качественную светодиодную ленту?

Совет №1

Если возможно подключить, подключите. Разная цветность светодиодов в ленте, присутствие в ленте «белого» света других оттенков кроме желтого и голубого (например розовый), заметное понижение яркости последнего светодиода в стандартной бухте говорит о том, что лента некачественная. Для светодиодной ленты RGB наличие «правильного» белого света — один из основных показателей качества. Даже если Вам не важна цветность, например, то есть смысл задуматься, а при таком отношении к продукции не перегорит ли она завтра?!

Совет №2

Если подключить светодиодную ленту возможности нет, то просто рассмотрите ее на предмет качества пайки элементов ленты и несущего материала. Светодиоды должны быть припаяны ровно, все места пайки должны выглядеть одинаково. Как правило, на белом (текстолитовом) основании ленты стоят дороже, чем на коричневом (медном) и относятся к более высокому классу качества.

Совет №3

Обращайтесь за продукцией в компании, имеющие многолетний опыт работы в сфере бытового освещения и в том числе светодиодного. Такие компании заинтересованы в своем имидже, имеют давние проверенные контакты с поставщиками и вряд ли продадут Вам товар явно плохого качества. Требуйте и получайте у них гарантию.

Также важно понимать, что светодиодная лента будет Вас радовать своим светом годами только при условии соблюдений ее правил монтажа.

Монтаж светодиодной ленты. Как паять и клеить ленту

Правильный монтаж ленты — 50% залога долгой жизни без болезней Вашей светодиодной подсветки (остальные 50% приходятся на качество самой светодиодной ленты).

Рекомендуем доверить монтаж подсветки профессионалам либо, если уж очень хочется все сделать своими руками, внимательно отнестись к нижеизложенным правилам.

1.Светодиодная лента поставляется на бобинах наподобие старых магнитофонных по нескольку метров. В основном по 5м. Она режется только в обозначенных для этих целей местах (обычно символ «ножницы» или обозначенные места для пайки провода питания). Кратность резки в зависимости от модели 4-8 см. Если отрежете в другом месте — большой беды не будет: не будет работать этот 4-8 см отрезок. На остальные диоды ошибочная резка никак не скажется.

2.Светодиодная лента с обратной стороны имеет клеевую, так называемую 3М-основу. По нашему- тонкий двусторонний скотч. Этой стороной лента приклеевается к очищенной и обезжиренной поверхности. Можно использовать предназначенный для таких целей алюминиевый профиль или просто полоску-рейку из него. Это обеспечит хороший теплоотвод от светодиода. Рекомендуется начальный и конечный участки ленты подклеить дополнительно на профессиональный клей. При этом поверхность не должна иметь каких либо режущих кромок, больших разрывов, значительных резких перепадов высоты.

3. Избегайте изломов ленты и изгибов малого (менее 20 мм) радиуса

4.Соблюдайте полярность при подключении контроллера и блока питания для ленты. Неверно подключенная лента светиться не будет, а контроллер с большой вероятностью сгорит. На большинстве блоков (см. фото) с IP 20 вывод «COM» обозначает «минус», вывод «+V», соответственно, «плюс». На влагозащищенных блоках коричневый вывод — это «плюс», синий-«минус».

5. Если подвод питания осуществляется не специальным прилагаемым к ленте проводником, а пайкой, то она должна производиться быстро и аккуратно. Рекомендуется при пайке заземлять паяльник во избежание статических разрядов на светодиоды.

6.Возможность соединения (спаивания) последовательно двух участков ленты оговаривается в прилагаемой к светодиодной ленте инструкции. Если есть возможность избежать такого соединения, избегайте. Во-первых, чем длиннее участок ленты, тем выше потери напряжения в ней, меньше ток через последний светодиод, и, соответственно, его яркость. Особенно это заметно на лентах повышенной мощности и яркости. Во-вторых, если производитель указал допустимый метраж без каких-либо расчетов и экспериментов, «от балды», то есть вероятность выхода из строя начальных метров ленты из-за выгорания медных дорожек. В-третьих, большая мощность светодиодной ленты требует мощного габаритного блока питания, которому нужно еще найти место, доступное в дальнейшем для обслуживания блока.

Полезный совет: для большей равномерности свечения рекомендуется подпаивать провод питания к середине участка или к обеим концам светодиодной ленты, таким образом уменьшая падение напряжения (изменение яркости) в ленте в 2 раза.

7. Соблюдайте соотношение потребляемой мощности ленты и блока питания, а также сечение провода. Блок питания и сечение провода должны иметь запас мощности 10-20%.

8. Светодиоды очень не любят высокой температуры. При повышении допустимой температуры хоть на 1 градус происходит быстрая деградация кристалла, падение светоотдачи и «смерть» светодиода. Соблюдайте температурный режим, по-возможности располагая светодиодную ленту вдали от источников тепла.

Полезный совет: Не используйте без острой необходимости влагозащищенную светодиодную ленту в герметичном силиконовом кожухе. Светодиоду не так страшна повышенная влажность как слабая теплоотдача сквозь силиконовый кожух.

Кстати, появилась в нашей библиотеке статья «Лучшие светодиодные лампы»

Автор: Интернет-магазин светильников и электрики НОВОСВЕТ 74.

При использовании данного материала ссылка на автора обязательна!

Гибкая светодиодная лента параметры, выбор, монтаж, подключение

Выбрать светодиодную ленту, не так просто, как кажется на первый взгляд. Дельные советы, как именно выбрать, а потом купить и не пожалеть о покупке ленты, мы дадим в этой статье. Но и это не все. Вы научитесь делать светодиодную подсветку, монтаж светодиодной ленты своими руками, узнаете способы подключения лент.

КАК ВЫБРАТЬ ГИБКУЮ СВЕТОДИОДНУЮ ЛЕНТУ

Светодиодные ленты следует выбирать по следующие параметрам:

степень защиты от воды, пыли
рабочее напряжение
тип светодиодов
яркость (световой поток)
цвет
плотность размещения светодиодов
направление свечения

Гибкие ленты делятся на открытые и герметичные светодиодные ленты.
Эксплуатируются, открытая гибкая светодиодная лента и герметичная светодиодная лента, в разных условиях:

открытая лента служит исключительно для художественной подсветки интерьера (стены, пол, подвесной и натяжной потолок, оборудование, мебель)
герметичная лента — для уличной подсветки и подсветки помещений с повышенной влажностью.

Чтобы не углубляться, есть один параметр на который можно обратить внимание: ленты на основе SMD 5060 светят в три раза ярче, чем SMD 3528. В корпусе SMD 5060 размещены три кристалла, SMD 3528 — однокристалльные. За счет компактного расположения 3-х диодов в одном корпусе, один SMD 5060 стоит дешевле, чем три SMD 3528.
Далее подробная техническая информация, поможет конкретно определиться с выбором и купить светодиодную ленту, как для основного освещения, так и для контурной подсветки.

СВЕТОДИОДНЫЕ ЛЕНТЫ ОТЛИЧАЮТСЯ:

По типу smd-светодиодов

SMD 3528	3,5х2,8мм	5-7лм	По степени защиты (классу защиты) светодиодной ленты: открытые светодиодные ленты — степень защиты IP33 (покрыта лаком) герметичные светодиодные ленты — степень защиты IP65 (от струй воды под любым углом) и IP67 (от кратковременно погружения в воду) По величине рабочего напряжения: 12V (компактные, провода тоньше) 24V По цвету свечения светодиодов: белые монохором RGB По плотности размещения светодиодов на ленте: стандартная плотность удвоенная плотность двухрядные с удвоенной плотностью По направлению свечения: светодиодные ленты прямого свечения светодиодные ленты бокового свечения
SMD 335 боковое свечение		3-4лм
SMD 3014	3,0х1,4мм	8-10лм
SMD 3020	3,0х2,0мм	6-8лм
SMD 5060	5,0х6,0мм	18-20лм
SMD 5630 ультраяркие	5,6х3,0мм	40-50лм

МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ БЕЗ ПАЙКИ.

КАК РАЗРЕЗАТЬ И СОЕДИНИТЬ СВЕТОДИОДНУЮ ЛЕНТУ.

Если необходимо отрезать лишний участок светодиодной ленты, то место пайки, обозначенное обычно «+» и «-», и будет местом разреза.

Соединитель и коннектор позволяют монтировать светодиодную ленту без пайки. Соединитель крепко фиксирует отрезанные куски ленты стык в стык, тем самым упрощая процесс монтажа.
Стоит отметить, что монтировать светодиодную ленту следует в сухой среде. Во влажных помещениях происходит окисление контактов!

Сегменты и герметичной светодиодной ленты, могут быть объединены в цепь, как без пайки (соединителем или коннектором), так и с помощью пайки. Ленту необходимо предварительно зачистить ножом, освободив контакты от влагозащищенного слоя, и соединить концы отрезков коннектором.
А для восстановления герметичности ленты, конец ленты и место спайки залить силиконовым герметиком.

Внимание!
1) На монтажной ленте, проводящие ток дорожки разрушать нельзя!
2) Перегревать светодиодную ленту в процессе пайки тоже нельзя! Не более 10 сек — время пайки, предельная температура — 260 °С.

ЧТО НУЖНО ЗНАТЬ ДЛЯ СОЗДАНИЯ СВЕТОДИОДНОЙ ПОДСВЕТКИ. КАК ПОДКЛЮЧИТЬ

Подключение светодиодной ленты к сети 220В напрямую запрещено! Понизить выходное напряжение можно посредством блока питания до 12В/24В.
Выходное напряжение источника питания должно соответствовать рабочему напряжению ленты.
А мощность источника питания — больше на 15-20%, во избежание перегрева.
При подключении светодиодной ленты к блоку питания, должна быть соблюдена полярность.
Не подключать последовательно к одному блоку питания ленты с малой мощностью более 5 метров! Увеличение силы тока приведет к перегреву светодиодов, а значит к их быстрому выгоранию и сокращению срока службы.
Не подвергайте светодиодную ленту механическому повреждению, сильно не сгибайте и не царапайте посторонними предметами.
Обратить внимание на поверхность, к которой крепится светодиодная лента. Она должны быть чистой, обезжиренной, сухой, не токопроводящей (во избежание короткого замыкания).

ДВА СПОСОБА ПОДКЛЮЧЕНИЯ СВЕТОДИОДНЫХ ЛЕНТ К БЛОКУ ПИТАНИЯ

Дополнительное оборудование для подсветки.

Для создания монохромной подсветки:

светодиодная лента
источник питания
диммер (принцип ШИМ регулировки яркости). Подключается между источником питания и лентой.

Светодиодные ленты нужно подключать только параллельно!

С одним источником питания, способ для мощного источника. Мощность одного блока питания должна быть больше (на 15-20%) суммы мощностей 2-х (или более) лент. Но никак меньше! Сечение дополнительного провода для подключения дополнительной ленты не менее 1,5мм.
Схема подключения светодиодных лент (более двух) к одному источнику питания.

С несколькими распределенными источниками питания. Компактные блоки питания, при использовании этой схемы, легко скрыть, спрятать. Сечение дополнительного провода для подключения дополнительной ленты не более 1мм.
Схема подключения светодиодных лент к двум (или более) источникам питания.

СХЕМА ПОДКЛЮЧЕНИЯ СВЕТОДИОДНОЙ ЛЕНТЫ RGB

Для создания RGB-подсветки:

светодиодная RGB-лента
контроллер для RGB лент и линеек
усилители выходной мощности для LED контроллеров (при необходимости)
источник питания

ТЕПЛООТВОД СВЕТОДИОДНОЙ ЛЕНТЫ

Главный враг светодиодной ленты — перегрев! При должном обслуживании ленты, срок службы будет соответствовать заявленному производителем.

Хороший теплоотвод зависит от:

1) качества светодиода: алюминиевая основа диода служит для отвода тепла

2) толщины печатной платы, на которой размещены светодиоды. Чем больше плотность светодиодов, тем толще должна быть печатная основа

3) алюминиевого профиля, как дополнительного радиатора для теплоотвода.

При монтаже подвесного потолка, ниши из гипсокартона, двухрядную светодиодную ленту или ленту с удвоенной плотностью, вставляют в анодированный алюминиевый профиль для предотвращения перегрева и увеличения срока службы ленты.
Бюджетный вариант предполагает крепление ленты (к гипсокартону, дереву, пластику) на любой пластине из алюминия, которая может заменить профиль.
Грамотное охлаждение RGB-лент (при белом свечении) гарантируют свечение лент более 50000 часов. Яркие светодиодные двухрядные RGB-ленты SMD 5060 (2500лм/м), ультраяркие smd 5630 (1500лм/м) стоят дороже лент для контражура. Экономить на теплоотводе — значит сократить срок службы ленты!

ПРОФИЛИ ДЛЯ СВЕТОДИОДНЫХ ЛЕНТ

Применение:
• Системы освещения и подсветки внутренних интерьеров,
• кухни, кабинетов, ступеней, витрин.
• Освещение и оформление сцен в театрах.
• Интерьер отелей, офисов. Световая реклама.
• Скрытая подсветка труднодоступных мест.

Как подключить светодиодную ленту — Инструкция по монтажу светодиодной ленты

2015-11-25

Два важных момента

Большинство производителей не рекомендуют подключать последовательно более 5 метров светодиодной ленты (что особенно важно при подключении мощной ленты).
Если вы решите нарушить данное правило, то во-первых, получите значительную потерю яркости в конце подключаемой ленты, а во-вторых, из-за перегрузки на токопроводящих дорожках, светодиодная лента прослужить значительно меньший срок, чем могла бы.
Все продавцы светодиодной ленты дают гарантию. НО на практике большинство из них в случае брака НЕ примут ленту назад по гарантии, мотивируя тем, что нарушена целостность изделия. Поэтому, прежде чем резать ленту на куски, паять и приклеивать, аккуратно размотайте катушку ленты и подключите ее к блоку питания (подробнее об этом ниже). Пусть она поработает 8 — 24 часа. Тем самым вы убедитесь, что светодиодная лента и блок питания работают как надо, а в случае брака вам все обменяют.

Общие правила подключения

Светодиодную ленту нельзя подвергать механическим воздействиям (гнуть, мять и все такое). В противном случае могут возникнуть проблемы с контактами и лента будет гореть частями (если вообще будет).
При соединении отрезков ленты нельзя повреждать токопроводящие дорожки на плате. Иначе результат будет такой же, как в предыдущем пункте.
В продаже имеются коннекторы для соединения и подключения светодиодной ленты. НО при токовой нагрузке на отрезок ленты более 4 А производители не рекомендуют ими пользоваться. Используйте пайку. Она гораздо надежнее.
Следите за тем, чтобы блоки питания соответствовали полной нагрузке изделия и имели запас мощности 20 — 30% (как подобрать блок питания для светодиодной ленты). Если вы решили сэкономить и поставить блок питания меньшей мощности, чем необходимо, заранее с ним попрощайтесь . Cкорее всего, он сгорит в течение первого года службы. И возможно вместе с лентой.
Мощность RGB-контроллера или димера для управления цветом или яркостью должна быть НЕ меньше общей мощности подключаемой ленты. Запас мощности не требуется. Если мощности RGB-контроллера или диммера не хватает — дополнительно используйте усилители сигнала недостающей мощности и нужным количеством каналов (одноцветная лента — 1 канал, RGB — 3 канала, RGBW — 4 канала).
При размещении светодиодной ленты на металлической или другой токопроводящей поверхности между лентой и опорной поверхностью обязательно обязательно надо устанавливать электроизоляционный материал. Иначе кого-то может дернуть током.
Степень пыле-влагогозащиты ленты (IP) должна соответствовать условиям эксплуатации ленты (подробнее о степенях IP)
Статическое электричество может повредить вашу ленту, будьте акуратны.
Для подключения питания ленты лучше подрядить квалифицированных специалистов. Если таковых не имеется, то можно подключить самостоятельно, НЕ ПЕРЕПУТАВ местами вход блока питания 220В и выход — 12/24В. Если не хотите, чтобы вас при этом дернуло током — не желательно работать под напряжением.

Можете перечитать инструкцию еще раз и собраться с духом ;).

Подключение светодиодной ленты

Будем считать, что вы уже приобрели светодиодную ленту, диммер или RGB-контроллер и блок питания подходящей мощности.

В первую очередь необходимо подготовить поверхность для монтажа. Мощную светодиодную ленту (мощность более 10 Вт/метр) лучше монтировать на металлический профиль или какую-то алюминиевую подложку. Монтажная поверхность должна быть цельной, чистой и обезжиренной (в этом вам может помочь спирт и чистая тряпочка). При монтаже ленты на металлические и другие токопроводящие поверхности, необходимо изолировать ленту от поверхности.
Вы можете разрезать, спаивать и припаивать к светодиодной ленте провода только в специально обозначенных местах. Обычно это полоски через каждые 2,5 — 10 см ленты. Для соединения двух отрезков ленты или ленты с проводами следует спаять их на обо
Перед тем, как приклеивать ленту, мы рекомендуем спаять ее, соединить с контроллером или диммером (при необходимости) и блоком питания и розеткой. Затем убедиться, что вся ваша конструкция идеально работает. И только после этого приклеивать ленту с помощью клейкого слоя 3М или клея/герметика.
Спаять отрезки ленты между собой можно только на обозначенных площадках. Температура паяльника должна быть не более 260 °С. При этом время пайки не должно превышать 10 секунд.
Если вы монтируете RGB-ленту, то необходимо подключить RGB-контроллер. Подключение светодиодной ленты к контроллеру производится проводами от ленты. Каждый провод имеет свое обозначение на токопроводящей дорожке, R,G,B и V+, и подключается соответственно полярности к 4 входам на контроллере R,G,B,V+.
Теперь подключаем ленту или RGB-контроллер (если у вас RGB-лента) к блоку питания. Лента и контроллер имеют напряжение 12/24V, поэтому важно подсоединить их с правильной стороны блока питания, там где «+» и «-«. Соединяем «+ провод» от блока питания с «+ проводом» от светодиодной ленты, а «-» с «-» соответственно при помощи скрутки или монтажных коннекторов. Если при соединении блока питания и ленты/контроллера вы перепутаете «+» и «-«, ничего страшного не произойдет — лента не будет гореть. Просто поменяйте местами провода.
Почти последним этапом будет подключение блока питания к сети 220V. Для этого 2-х жильный провод от сети 220V подключают к разъемам L+ и N- на блоке питания.
Вот теперь проверяем нашу конструкцию — подаем питание 220V. Проверьте как работает RGB-контроллер, поиграйте цветами ленты.
Если все работаем идеально, то можно приклеивать ленту к поверхности. Помните, что необходимо избегать резких изгибов ленты. Радиус изгиба не должен быть меньше 20 мм. Кроме того, не допускайте повреждения проводящих дорожек.
Светодиодные ленты обычно имеют клейкий слой 3M, нанесенный с обратной стороны. Эта клеевая поверхность позволяет легко произвести монтаж. Удаляем защитное покрытие с клеевого слоя и легким усилием прижимаем ленту к поверхности.

Инструкции по теме:

Как правильно подключить блок питания

Как подключить многоцветную (RGB) светодиодную ленту

Схема подключения усилителя со светодиодным диммером

Все инструкции

Как подключить светодиодные ленты за 60 секунд

Светодиодные ленты потрясающие. В наши дни они доступны по цене, просты в установке и могут управляться дистанционно, встроенным переключателем или даже с помощью смартфона.

Большинство из нас работает над более крупными проектами, для которых может потребоваться соединение нескольких ленточных светильников для непрерывной работы.

Если это вы, то вам, вероятно, потребуется сделать надрез на каком-то этапе вашего проекта светодиодного освещения.

С подключаемыми светодиодными лентами это просто и доступно каждому.

В любом проекте есть несколько советов и приемов, поэтому давайте посмотрим, как подключить ваши ленты.

Краткое пошаговое руководство по подключению нескольких ленточных светильников

Перед запуском отключите ленточные светильники от сети.
Сделайте правильные замеры. Как говорится, «семь раз отмерь, один раз отрежь».
Решите, нужен ли вам прямой разъем или разъем под углом 90 градусов.
Используйте стандартные ножницы для резки по заданной линии разреза медной секции. Эта медная секция находится на полосе света через каждые несколько дюймов.
В каждой секции световой ленты должно быть равное количество медных секций. Это необходимо для того, чтобы контакты разъема работали.
Приготовьте маленькое пластиковое соединение без зазоров или перемычек и отклейте всю клейкую подложку, чтобы обеспечить чистое соединение.
Аккуратно вставьте каждую секцию световой полосы в разъем.
Используйте небольшие зажимы на разъеме, чтобы защелкнуть полоски на месте.
Убедитесь, что обе стороны полосы света направлены правильно. Полярность должна быть правильной для прохождения напряжения.
Подсоедините ленточные светильники и проверьте наличие света с обеих сторон соединения.
Если у вас нет света на новой секции полосы света, проверьте полярность и при необходимости поменяйте местами полосу света.

*Профессиональная насадка Полезно использовать ту же марку ленточных светильников. Таким образом, вы можете обеспечить совместимость с каждой лентой, блоком управления и источником питания.

Как соединить светодиодные ленты

Существует два основных способа соединения светодиодных лент. Они состоят из штыревого соединителя без зазоров и соединителя-перемычки. Каждый из них позволяет соединить две секции низковольтных лент без пайки.

Наряду с разъемом без зазоров и перемычкой вам может понадобиться угловой разъем для поворота на 90 градусов . Вы также можете использовать Т-образный соединитель, чтобы ваши полосы света шли в нескольких направлениях.

Штыревые соединители без зазоров

Использование штыревых соединителей без зазоров позволяет обеспечить непрерывную работу светодиодов без появления больших зазоров.

Светодиодные ленты каждой марки и стиля могут иметь разное количество контактов. Большинство 4-контактных разъемов, но вы можете встретить 2 пин и 5 пин тоже.

Еще одно замечание, на которое следует обратить внимание, это размер ширины вашей полосы света . Большинство из них будут 3/8″ или 10 мм, но обратитесь к спецификациям брендов, чтобы узнать размер ваших ленточных светильников.

Wenhsin — 4-контактные разъемы для светодиодных лент RGB

Соедините несколько секций ленточных светильников с помощью 4-контактных защелок без пайки.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Соединители соединительных шнуров

Эти гибкие соединительные шнуры делают то же самое, что и штыревые соединения без зазоров, но они обеспечивают небольшой проводной зазор между секциями световой полосы.

Эти зазоры идеально подходят для угловых поворотов или для небольших зазоров под кухонными шкафами.

JACKYLED — 5-дюймовые 4-контактные удлинительные разъемы для светодиодных лент

Стандартные удлинительные соединения между полосами без пайки шириной 3/8 дюйма (10 мм). Может использоваться с 4-штырьковой лентой с RGB-подсветкой.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Загрузите нашу БЕСПЛАТНУЮ шпаргалку по световым лентам

Эта шпаргалка поможет вам выбрать идеальную световую полосу, не угадывая!

2-контактные, 4-контактные и 5-контактные разъемы для светодиодных лент

Небольшие медные секции по всей светодиодной ленте могут иметь различное количество.

Обычно представляет собой полосу света. Например, у вас может быть RGB, RGBW или просто теплый белый 12 В. Эти варианты работают с 4-контактными, 5-контактными и 2-контактными разъемами.

Это может решить вашу задачу по созданию полосы света. Если вы получите неправильное количество контактов в разъемах, вы не получите идеального результата.

Где резать светодиодные ленты

Рулон или секция вашей светодиодной ленты будут иметь маркировку медных секций через каждые несколько дюймов внутри ленты.

Именно на этих маленьких медных участках вы будете резать ножницами. Имейте в виду, что вам потребуется одинаковое количество меди на обеих секциях, чтобы повторно соединить их позже. Крайне важно сделать чистый разрез по отмеченной медной линии.

Светодиодные ленты, которые нельзя разрезать (RGBIC)

Не все светодиодные ленты можно разрезать. В первую очередь это полосы RGBIC.

Чем отличаются эти конкретные огни? Технология RGBIC позволяет световым лентам одновременно отображать несколько цветов. Они делают это через Независимый контроль.

В этих продуктах используются чипы для изменения цвета, которые используют весь рулон. После разрезания он ставит под угрозу всю полосу и может повредить ее.

Лучший выбор

Govee ‎H61251 — светодиодная лента RGBIC с изменением цвета

Сегментированное управление цветом, использование с приложением Govee Home, управление с помощью Voice + App + Control Box, 15 сегментированных световых секций и 16 миллионов цветов.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Какая двухсторонняя лента лучше всего подходит для светодиодной ленты

Светодиодная лента свисает или падает? Использование двусторонней ленты — это то, что вы можете быстро добавить, чтобы обрести душевное спокойствие и прочное соединение светодиодных лент.

Лучшие светодиодные светильники для вашей спальни в 2022 году

Зажги! Так легко добавить удивительные огни в вашу комнату. Вам нужен цвет, диммирование, таймеры и что-то простое в установке? Я понял тебя…

9 лучших беспроводных светодиодных светильников для дома

Это правда, не все лампочки должны иметь провода! Вот полное руководство по беспроводным светодиодным светильникам для дома и лучшим вариантам, доступным на сегодняшний день.

Как правильно починить светодиодную ленту

Не знаете, что не так с фарами, когда они не загораются? Вот некоторые из наиболее распространенных причин этой проблемы и способы ее устранения.

Как заставить светодиодную ленту выглядеть непрерывной

Не позволяйте зазорам между светодиодными лентами испортить внешний вид вашего помещения. Узнайте, как вы можете скрыть эти уродливые участки с помощью простых самодельных исправлений!

5 простых шагов, чтобы добавить светодиодную подсветку за телевизором

Превратите свою гостиную в настоящий кинотеатр с телевизором с подсветкой. Это проще, чем вы думаете…

Подключение светодиодных лент «Последовательно» и «Параллельно»

Дом / Блог / Дом и жилое / Соединение светодиодных лент «Последовательно» и «Параллельно»

Вы решили использовать светодиодные ленты для своего следующего проекта, или, возможно, вы уже готовы все подключить. Если у вас есть несколько светодиодных лент, и вы пытаетесь подключить их к одному источнику питания, вам может быть интересно: должны ли они быть подключены последовательно или параллельно?

Светодиодные ленты имеют маркировку, показывающую, с какой стороны подключать положительный, а с какой отрицательный (заземляющий) провод, поэтому достаточно просто подключить один светодиодный сегмент к соответствующим проводам питания того же цвета. Если у вас есть две или более секций светодиодных лент, и вам интересно, как их соединить вместе, читайте дальше, чтобы узнать больше о том, как подключать светодиодные ленты «последовательно» или «параллельно»!

Отказ от ответственности: термины «последовательный» и «параллельный» технически неверны с точки зрения электроники! Мы используем эти термины в этой статье для простоты, но ставим их в кавычки для точности. Пожалуйста, прочитайте конец статьи для всестороннего объяснения.

Как соединить светодиодные ленты «последовательно»

Идея соединения двух секций светодиодных лент «последовательно», вероятно, является наиболее логичным и простым методом. Вы можете думать об этом как о простом соединении одного конца светодиодной ленты со следующей секцией светодиодной ленты. Если вам просто нужно соединить небольшое расстояние, вам могут пригодиться несколько разъемов без пайки, или вы даже можете соединить большее расстояние с помощью медных проводов, обрезанных до нужной вам длины. Для более длинных пробегов вам нужно следить за падением напряжения, но в противном случае все, что вам действительно нужно сделать, это создать электрическое соединение между положительными и отрицательными медными контактными площадками от одной секции светодиодной ленты к другой.0183

Это быстрый и простой метод, поскольку он не требует создания еще одного отдельного провода для подключения к источнику питания. Вы просто позволяете «прыгать» между двумя секциями светодиодной ленты.

Недостатком является то, что это создает возможность дополнительного падения напряжения, что приводит к уменьшению светоотдачи светодиодов, наиболее удаленных от источника питания. Причина в том, что последовательное соединение светодиодных лент обеспечивает только один путь прохождения электрического тока. Весь электрический ток для всей установки светодиодной ленты должен проходить через первые несколько дюймов участка светодиодной ленты, что может выступать в качестве узкого места для протекания тока, уменьшая количество напряжения и тока, которые достигают более дальних участков светодиодной ленты. .

Как соединить светодиодные ленты «параллельно»

Альтернативой соединению нескольких секций светодиодных лент является их «параллельное соединение». Этот метод предполагает создание независимых цепочек секций светодиодной ленты, каждая из которых подключается напрямую к источнику питания.

Как вы можете видеть на диаграмме, это уменьшает количество тока, которое должно пройти через любую данную секцию светодиодной ленты, потому что они подключены непосредственно к источнику питания. Это может значительно помочь в снижении вероятности падения напряжения.

Основным недостатком этого подхода является то, что потребуется немного больше работы с проводкой. Основная проблема заключается в том, что большинство блоков питания будут иметь только по одному положительному и отрицательному выходным проводам, поэтому для подключения их к более чем одной секции светодиодной ленты потребуется разделить этот выход на несколько проводов. Для этой цели доступны специальные клеммные колодки с разветвителями проводов.

Еще одна сложность заключается в том, что некоторые участки светодиодной ленты могут располагаться далеко от источника питания. В этих случаях вы можете столкнуться не только с дополнительными расходами на длинные провода, но и с тем, что они должны быть достаточного сечения. В противном случае вы можете получить падение напряжения в проводах еще до того, как дойдете до участка светодиодной ленты.

Почему термины «последовательный» и «параллельный» технически неверны

Многие клиенты используют слово «последовательный» для описания соединения нескольких секций светодиодных лент встык или последовательного соединения. Некоторые из наших более наблюдательных читателей, однако, могли заметить, что мы взяли слово «серия» в кавычки. Причина в том, что с технической точки зрения термин «серия» неверен применительно к этой конфигурации.

Почему это неправильно и почему это важно? Это связано с тем, как спроектированы светодиодные ленты, и с соответствующими принципами электроники. Светодиодные ленты длинные и идут последовательно (в нетехническом смысле, как «одна за другой»), но на самом деле они состоят из множества параллельных ветвей, состоящих из 3-х светодиодов в каждой для светодиодных лент на 12В. (или по 6 светодиодов в светодиодной ленте 24В).

Другими словами, 3 светодиода соединены последовательно, но группы из 3 светодиодов соединены друг с другом параллельно. Именно это позволяет нам просто разрезать светодиодную ленту с интервалом в 3 светодиода. Если вы разрезаете светодиодную ленту, вы просто уменьшаете количество ветвей, соединенных параллельно. Когда вы подключаете светодиодную ленту в сквозной конфигурации (гирляндной цепи), вы просто добавляете дополнительные параллельные ветви.

Мы считаем, что это важно уточнить, потому что правильное последовательное электрическое соединение изменит требуемое входное напряжение. Однако, когда люди говорят о последовательном подключении светодиодных лент, они почти всегда соединяют секции светодиодных лент встык. При таком подключении входное напряжение светодиодной ленты остается неизменным. Другими словами, вы можете использовать источник питания 12 В для питания 4-футовой секции 12-вольтовых светодиодных лент с другой 3-футовой секцией 12-вольтовых светодиодных лент, соединенных в цепочку.

Электрические принципы ограничения длины светодиодной ленты

Светодиодные ленты чрезвычайно популярны благодаря своей универсальности. Возможность обрезать светодиодную ленту до любой желаемой длины, безусловно, очень важна… Подробнее

Что означает плотность светодиодов на светодиодной ленте?

При покупке светодиодных лент вы можете встретить число, называемое «плотностью светодиодов», или такое обозначение, как 300 светодиодов. Что это значит? Это… Подробнее

Питание светодиодных лент от аккумулятора

Светодиодные ленты являются гибкими и универсальными осветительными приборами, но для освещения им требуется источник питания. Что делать, если вы хотите использовать светодиодные ленты в… Подробнее

4 основных момента, которые следует учитывать при покупке светодиодных прожекторов

В последние годы вы, возможно, обнаружили, что галогенная лампа, которую вы покупали в течение многих лет больше не доступен в вашем местном хозяйственном магазине. … Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Линейные светодиодные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Магазинные светодиодные светильники

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, смонтированные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из прессованного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Как подключить светодиодные ленты: Полное руководство

В светодиодных лентах есть за что любить. Они представляют собой эффективное и экологически чистое решение для ваших потребностей в освещении. Они обеспечивают большое разнообразие с точки зрения цвета и размера. Гибкие светодиодные ленты помогут вам осветить необычные места, куда традиционные источники света просто не могут добраться. И они позволяют вам быть настолько творческими, насколько вы хотите, с вашими проектами освещения.

Представьте, что вы работаете над проектом акцентного освещения своими руками в вашем доме с использованием традиционных источников света. Ужасно не правда ли? Однако покупка и подключение светодиодных лент избавит вас от всех этих хлопот и поможет реализовать ваши творческие мечты об освещении.

Выбрать гибкие светодиодные ленточные светильники для освещения помещения не составит труда. Но теперь вам нужно их установить. Это может показаться сложной задачей, но это довольно просто, если вы выполните несколько основных шагов. Читайте дальше, чтобы узнать больше о том, как подключиться и установить светодиодные ленты . Это руководство применимо к различным светодиодным лентам, включая светодиодные ленты rgb для фарфора, светодиодные ленты 5730, светодиодные ленты из глыбы, smd 5730, светодиодные ленты 5050, светодиодные ленты 3014, светодиодные ленты 2835, светодиодные ленты 2216, адресные светодиодные лампы RGB.

Как соединить светодиодные ленты друг с другом

Если вы не освещаете очень небольшой проект, скорее всего, вам придется разрезать и соединить светодиодные ленты друг с другом. На самом деле это одно из самых больших преимуществ выбора светодиодных ленточных светильников. Вы можете соединить несколько полос вместе, чтобы осветить большие пространства и необычные закоулки. Существует два способа соединения светодиодных лент между собой:

1. Зажим

Самый простой способ соединить две светодиодные ленты вместе — это использовать соединительный зажим для светодиодной ленты. Две светодиодные ленты можно соединить друг с другом с помощью зажима «папа-папа». Этот зажим может принимать различные формы:

а). Разъем для светодиодных лент Hippo Buckle: разъем для светодиодных лент Hippo Buckle позволяет легко соединить две светодиодные ленты друг с другом. Этот разъем имеет место для светодиодной ленты на каждом из двух концов. Вам просто нужно прикрепить один конец полоски к разъему с пряжкой бегемота, чтобы соединить две полоски вместе. «Пряжка» на соединителе удерживает полоски на месте после установки.

Источник: Elstar

С помощью этих разъемов можно соединить две ленты вместе или даже подключить светодиодную ленту к источнику питания. В любом случае эти разъемы помогают увеличить расстояние, на которое ваши светодиодные ленты могут эффективно покрываться. Вы можете использовать этот разъем для соединения одноцветных и RGB-светодиодных лент вместе.

б). Соединитель для светодиодных лент без припоя: хотя зажимы для бегемотов отлично подходят для соединения отдельных светодиодных лент друг с другом, у них недостаточно места для соединения параллельных светодиодных лент друг с другом. Вот где этот более крупный разъем для светодиодных лент без пайки вступает в игру. В нем достаточно места для соединения нескольких светодиодных лент друг с другом.

Этот разъем можно использовать для соединения одноцветных и светодиодных ленточных RGB-светильников. Он также совместим с диммируемыми светодиодными лентами. Пластиковые зажимы удерживают светодиодные ленты на месте и обеспечивают надежное соединение.

в). Соединитель для светодиодных проводов без припоя: для вашего проекта могут потребоваться светодиодные ленты, огибающие угол или необычной формы. Вот где пригодятся разъемы для светодиодных проводов без пайки. Эти разъемы для проводов имеют зажимы на обоих концах, поэтому вы можете использовать их для соединения двух светодиодных лент друг с другом. Они отлично подходят для увеличения длины светодиодных лент.

Источник: Elstar

Соединитель проводов — отличный способ закрыть углы и другие области вашего пространства, где вам не нужен свет. Это потому, что на этих проводах не установлены светодиоды. Их можно использовать только для увеличения длины полос. Вы можете соединять между собой как одноцветные, так и светодиодные ленты RGB.

2. Пайка

Несмотря на то, что защелкивание является простым и удобным способом соединения светодиодных лент друг с другом, в некоторых случаях защелкивание невозможно. Например, если вы соединяете планки, которые будут монтироваться с помощью алюминиевых рамок, для их соединения нельзя использовать клипсы. В этом случае вам придется припаяйте светодиодные ленты друг к другу.

Источник: https://www.instructables.com

Пайка светодиодных лент друг к другу не очень сложный процесс. Тем не менее, это требует некоторого специализированного оборудования и требует некоторого обучения. Чтобы спаять две светодиодные ленты вместе, вам нужно разрезать полосы до нужного вам размера, снять покрытие, чтобы обнажить полосу, точно совместить концы обеих полос и спаять их вместе.

Факторы, которые необходимо учитывать при обрезке и пайке светодиодных лент

Хотя обрезка и пайка — это два разных метода соединения светодиодных лент, оба имеют определенные требования к работе.

Вот некоторые факторы, которые следует учитывать при соединении светодиодных лент друг с другом:

● Всегда отрезайте светодиодные провода от медных соединений, которые вы найдете через каждые 2 дюйма или около того в светодиодных лентах. Это важно, чтобы основные компоненты светодиодов на лентах не были повреждены.

● Для пайки и обрезки светодиодные ленты должны быть открыты. Поэтому аккуратно снимите пластиковый кожух лент вплотную к медным соединениям. Не забудьте также раскрыть надпись. Этот шаг не требуется при использовании соединителей бегемота

● При соединении лент с помощью пайки или проводных разъемов убедитесь, что правильные провода на каждой светодиодной ленте совпадают друг с другом. Итак, красный соединяется с красным, зеленый с зеленым и так далее.

● Всегда используйте термоусадочную крышку для защиты соединений. Внутренние и наружные термоусадочные покрытия различаются, поэтому убедитесь, что вы выбрали правильный вариант.

Установка светодиодных лент

Для установки светодиодных лент с питанием от сети вам потребуется катушка со светодиодной лентой, совместимый драйвер и совместимый соединительный провод для светодиодов. Затем следуйте этим инструкциям, чтобы подключить светодиодные ленты к источнику питания.

Подсоедините светодиодную ленту к соединительному проводу, вставив конец ленты в зажим провода, убедившись, что красный провод соответствует знаку «+» на ленте, а черный провод соответствует знаку «-».

Чтобы закрыть застежку, сильно нажмите на заднюю часть соединительного зажима. На липкой стороне вам может понадобиться удалить часть подложки.

Снимите липкую основу ленты и плотно прижмите ее к нужной поверхности, например к потолку, стене или за прилавком.

Подключите драйвер к противоположному концу соединительного кабеля. Кроме того, вы можете выбрать из нашего ассортимента готовых к использованию лент. Эти световые полосы включают предварительно прикрепленный разъем, который подключается к соответствующему драйверу.

Подключите драйвер к источнику питания и включите питание.

Как подключить светодиодные ленты к источнику питания

Теперь, когда ваши светодиодные ленты подключены, давайте посмотрим, как вы можете подключить ленты к источнику питания . Есть много способов подключить световые полосы к источнику питания. Вы можете подключить каждую полосу непосредственно к розетке, что особенно полезно при освещении небольших помещений или объектов. Для соединения можно использовать зажимы для светодиодных лент. Или вы можете напрямую подключить светодиоды к основному источнику питания вашего дома или здания. Последнее обычно рекомендуется для более крупных проектов, таких как освещение всего здания или офиса.

Независимо от того, какой способ подключения светодиодных фонарей к источнику питания вы выберете, необходимо заранее предпринять определенные шаги, чтобы принять правильное решение.

Шаг 1: Расчет мощности светодиодной ленты

В идеале вы уже должны иметь представление о том, какая мощность потребуется для работы ваших светодиодных лент. Однако после разрезания и соединения лент в число могут быть добавлены или вычтены некоторые числа. Итак, рассчитайте общую мощность, необходимую для питания ваших гибких светодиодных лент.

Это можно легко сделать, умножив длину полосы на мощность на метр полосы. Например, если у вас есть полоса длиной 3,8 м с потребляемой мощностью 5 Вт/м, вам понадобится трансформатор мощностью не менее 19W, чтобы включить его. Информацию о потребляемой мощности каждой светодиодной ленты можно найти на ее упаковке или на веб-сайте производителя.

Еще одним соображением при расчете мощности ленты является требуемое напряжение для ленты. Как правило, светодиодные ленты требуют напряжения 12 В или 24 В. Вы должны выбрать источник питания, совместимый с напряжением светодиодной ленты, иначе она может не работать.

Если вы используете одну и ту же светодиодную ленту для всего проекта, умножьте длину всей ленты, которую вы хотите питать от одного источника, на мощность на метр. Это даст вам мощность вашего источника питания. Если вы используете разные типы светодиодных лент, рассчитайте требуемую мощность для каждого из них и добавьте все это. Это даст вам представление о том, сколько сока им нужно для работы.

Шаг 2: Найдите совместимый блок питания

Теперь, когда вы знаете, какая мощность требуется для работы ваших светодиодных лент, следующим шагом будет выбор правильного блока питания. Вам нужно выбрать источник питания, который будет использовать только 80% своей общей мощности для работы светодиодных лент. Это важно для долговечности как вашего блока питания, так и светодиодных лент.

Например, если требуемая мощность светодиодной ленты составляет 19 Вт, вам потребуется источник питания с минимальной выходной мощностью 23 Вт (19 Вт). /0,8). Это убережет блок питания от перегрева. Как только вы уменьшите минимальную требуемую мощность, выберите один из трех вариантов подачи питания на ленточные светильники:

a). Розетки или подключаемые модули: вы можете выбрать питание светодиодов, подключив их к розеткам в вашем помещении. Для этого вам понадобится хороший настольный блок питания для светодиодов. Просто подключите один конец блока питания к светодиодным лентам, а другой — к розетке, чтобы зажечь ленты. Это хороший вариант для использования светодиодных ленточных светильников в домах, небольших помещениях, а также для рабочего или акцентного освещения.

б). Жесткая проводка: вы можете подключить светодиодные ленты непосредственно к электропроводке в вашем помещении. Это эффективный способ питания ваших ленточных светильников, особенно если вы освещаете промышленное или коммерческое помещение. Вам понадобится блок питания для светодиодов в алюминиевом корпусе, чтобы подключить светодиодные ленты, и лучше всего с этим процессом справятся профессионалы.

в). Батареи: вы можете использовать батареи для питания светодиодных лент. Это хороший вариант, если вы хотите подключить небольшой акцент или взять с собой светодиодные фонари.

Шаг 3: Подключение светодиодной ленты к источнику питания

После выбора правильного источника питания пришло время подключить к нему светодиодные ленты. Как упоминалось ранее, вы можете подключить светодиодную ленту к источнику питания через розетку или с помощью проводной проводки.

Если вы решите подключить светодиодные ленты к розетке, есть два способа сделать это:

Первый — подключить каждую длину ленты к одному настольному блоку питания, который затем можно подключить к розетке. .

Второй способ — соединить параллельные светодиодные ленты вместе с помощью зажима для проволоки и подсоединить зажим для провода к розетке. Оба этих способа помогут вам осветить помещение, не беспокоясь о падении напряжения. Вы также можете использовать штепсельные разъемы светодиодных лент для прямого подключения лент к источникам питания .

Заключение

Светодиодные ленты — отличный способ осветить ваши проекты. Они достаточно гибкие, чтобы поместиться в ограниченном пространстве, и их легко установить. Они оставляют очень небольшой углеродный след и не выделяют много тепла. Вам не нужно беспокоиться о затратах на техническое обслуживание, и они более энергоэффективны, чем традиционные источники освещения. Вы можете легко соединить светодиодные ленты вместе, чтобы они соответствовали вашему пространству.

Ищете светодиодные ленты на заказ? Обратитесь к нам, и мы разработаем индивидуальные светодиодные ленты, длина которых будет идеально подходить для вашего проекта.

Блоги по теме:

Установка светодиодных лент
Можно ли разрезать светодиодные ленты и как их подключить?
Светодиодная лента: зачем она нужна и как сделать
Светодиодная лента для выращивания растений: зачем она нужна и как выбрать
Как запрограммировать светодиодную ленту для вашего проекта
Светодиодные ленты для светового короба: этапы самостоятельной сборки

Соединители для светодиодных лент: альтернатива пайке

Практическое руководство • Ленты

10 месяцев назад

by Brooke Sault

108 826 Просмотров

Во избежание повреждений и большого количества разочарований любой, кто планирует установить светодиодные ленты, должен сначала узнать, как лучше всего выполнить соединения с лентами. При плохом соединении индикаторы будут мерцать, неожиданно выключаться или, что еще хуже, вообще не работать. К сожалению, на этом этапе совершается много ошибок, но хорошая новость заключается в том, что проблемы с подключением легко исправить или избежать с помощью правильных соединителей.

Разъемы для светодиодных лент, описанные в этом руководстве, помогут вам:

Соединить две ленты встык, чтобы получить большую длину
Проложить зазор между лентами
Подключить провода питания к светодиоду полоса
Небольшие соединения по углам

Соединители для светодиодных лент представляют собой решение для быстрого соединения, позволяющее избежать использования паяльника. Если у вас есть паяльник или вы хотите его купить, то мы рекомендуем пайку как самый надежный вариант. На самом деле, вот краткое руководство по пайке светодиодных соединений.

Хотя пайка очень надежна, она может занять много времени, если вам нужно сделать много разных соединений. Вот почему беспаечные соединители для светодиодных лент творят чудеса, позволяя с легкостью выполнять многочисленные соединения. В этом уроке мы рассмотрим, как правильно использовать ленточные соединители, чтобы полностью раскрыть их потенциал.

2-контактные и 4-контактные разъемы для светодиодных лент

Существует два различных типа соединений для герметичных разъемов EZ Click для светодиодных лент. 2-контактные разъемы для светодиодных лент используются для одноцветных полос. Им требуется только двухпортовое соединение, так как им просто нужно одно положительное и одно отрицательное соединение.

4-контактные разъемы идентичны по размеру и форме 2-контактным, но включают 4 контакта, которые совпадают с точками подключения на лентах RGB (изменение цвета). 4-контактные разъемы RGB имеют одну общую положительную линию, а также соединение для каждого из красных, зеленых и синих светодиодов, так что ими можно управлять отдельно для создания ассортимента разных цветов.

Существуют 2- и 4-контактные версии следующих соединителей для светодиодных лент:

Полоса к полосе: Легко соединяйте полосы встык, чтобы сформировать более длинный ряд.
Strip-to-Wire: Подсоедините к своей ленте и проложите провода с другого конца, чтобы проложить их к источнику питания или к другой ленте, если у вас есть разрыв в вашей светодиодной трассе. Соединители типа «полоса-провод» продаются с 6-дюймовыми проводными выводами.

Для водонепроницаемых и неводонепроницаемых полосок!

Единственным другим вариантом для разъемов является выбор IP67, если у вас есть водонепроницаемая полоса, или выбор варианта IP20, если у вас есть полоса IP20. Разъемы IP67 расположены выше, поскольку они имеют силиконовое покрытие, которое является единственной разницей между ними. Однако они не подойдут, если вы купите не тот разъем, поэтому убедитесь, что разъем подходит к нужной полосе.

Подключение к светодиодным лентам

Соединители легко подсоединяются к обрезанному концу ленты. Коннектор будет иметь 2-4 острых зубца, торчащих вертикально вверх, полоска будет скользить над этими зубьями:

Обязательно поднимите прозрачную пластиковую крышку и задвиньте полоску внутрь, пока она не коснется упора, она должна располагаться под самым нижним прозрачным язычком, как показано на рисунке.
Когда он войдет до упора, нажмите на язычок вниз, убедившись, что все стороны защелкнулись на месте.
После того, как вы нажмете на нее, зубцы должны проткнуть нижнюю часть медных площадок на полосе, обеспечивая надежное соединение. Я поднял язычок здесь, чтобы показать вам, как зубья протыкают медные точки соединения.

Это должно обеспечить надежное соединение, которое прослужит долго. Чрезмерное натяжение полосы, очевидно, вытянет ее, но в остальном это качественное соединение с вашей полосой! * В качестве примечания: вам не нужно удалять силикон с водонепроницаемых полосок, это требуется для некоторых разъемов, но не для защелок EZ!

Соединительная планка соединителя с проводом

Эти непаянные соединители лучше всего работают с многожильным проводом 20 AWG. Нет необходимости зачищать провода перед подключением.

Обязательно поднимите прозрачную крышку и вставьте провода как можно дальше. Убедитесь, что вы закодировали провода цветом или убедитесь, что они все выровнены. Мы используем красный для положительного и черный для отрицательного. Разъемы RGB будут иметь 4 провода, как указано ранее.
Когда провода окажутся над канавками, нажмите на крышку. Со стороны проводов лучше всего использовать набор плоскогубцев, чтобы полностью защелкнуть разъем, это требует некоторого усилия!
Если у вас возникли проблемы с перемещением проводов, попробуйте сначала немного сильнее вставить провода в пазы, чтобы они не двигались, когда вы пытаетесь защелкнуть крышку.
Теперь у вас есть надежное соединение с проводами, и вы можете провести их к источнику питания или к другому участку полосы!

Вот краткое видео, в котором используются два описанных выше процесса для подключения светодиодной ленты к источнику питания без пайки!

https://www. youtube.com/watch?v=1bt9AQV2-Ms&t=5sВидео не может быть загружено, так как JavaScript отключен: простое подключение к светодиодным лентам (https://www.youtube.com/watch ?v=1bt9AQV2-Ms&t=5s)

Соединение между светодиодными лентами

У вас есть две более короткие полоски, которые вы хотите соединить вместе, чтобы получилась более длинная полоска? До тех пор, пока вы остаетесь в пределах ограничений по максимальному пробегу (32,8 фута для высокой плотности и 16,4 фута для стандартной плотности), вы можете легко сделать это с помощью одного соединителя полосы к полосе!

Укажите больший зазор в вашем приложении

Допустим, мы делаем проект кухни под шкафом, и вы хотите перекрыть зазор в том месте, где находится ваша плита или раковина. Для этого все, что вам нужно, это два разъема типа «полоса-провод» и достаточное количество многожильного провода 20-го калибра, чтобы заполнить зазор. Вы поместите разъем на конец каждой полосы, которую вы соединяете, а затем подключите провода в канавки, как показано выше.

Угловые соединители светодиодных лент

Это можно сделать точно так же, как описано выше, но обычно на очень маленьких участках, поскольку цель состоит в том, чтобы повернуть острый угол под углом, чтобы гибкие ленты не могли согнуться сами по себе. Все, что вам нужно, это два разъема «полоса-провод» и достаточное количество проводов, чтобы повернуть за угол.

Советы по соединителю EZ ClickTight и устранение неполадок

Если полоска мерцает или не загорается, вероятно, проблема с подключением. Убедитесь, что зубья протыкают полоски и что проволока вдавлена в канавки.
Еще одна распространенная проблема — путаница проводов. Полярность имеет значение, поэтому убедитесь, что все ваши провода подходят к одинаковым дорожкам на полосе! (плюс к плюсу, минус к минусу)
Убедитесь, что вы используете совместимые ленты, они работают с нашими гибкими светодиодными лентами на 12 В. Они также будут работать с другими гибкими светодиодными лентами 10 мм, и для работы им потребуется многожильный провод 20 калибра. Если вы используете эти части, вы должны быть в порядке.
Если вам необходимо герметизировать соединения из-за того, что вы находитесь во влажной зоне, я бы рекомендовал надеть термоусадку на весь разъем. Мы используем ½-дюймовую термоусадку, чтобы сделать так, чтобы это работало.

При этом вы должны быть готовы к любой комбинации соединений полоса-полоса или полоса-провод. Если вам нужно быстро освежить знания о светодиодных лентах и о том, как их подключить и запитать, загляните сюда… если нет, не стесняйтесь проверить разъемы, щелкнув изображение ниже!

FacebookTwitterRedditPinterestLinkedIn

Вам также может понравиться

209 просмотров

2 982 просмотров

37 622 просмотра

22 231 просмотров

11 847 просмотров

42 824 Просмотров

Об авторе

Brooke Sault

Технологический энтузиаст, работающий над тем, чтобы сделать возможным использование светодиодного освещения. Живя в штате Зеленые горы штата Вермонт со своей семьей и работая с такой компанией, как LEDSupply, которая помогает поставлять энергосберегающие светодиодные продукты, это прекрасное место и платформа для достижения моей жизненной цели — оказать положительное влияние на наш мир.

Как подключить несколько светодиодных лент: Руководство по установке

Если вы думаете, как подключить несколько светодиодных лент или как прикрепить несколько светодиодных лент, то эта статья для вас. Один из самых распространенных вопросов, который возникает у людей, когда дело доходит до подключения их светодиодных ламп, заключается в том, сколько их можно подключить? Ответ зависит от того, какую мощность поддерживает ваш пульт дистанционного управления и какие типы разъемов поставляются с вашими лентами. Этот пост подробно расскажет, как это сделать!

Светодиодные ленты — это отличный способ добавить света туда, где его трудно получить другими способами. Светодиодные фонари отлично подходят для труднодоступных мест, они обеспечивают яркие цвета и эффективность. Работа над проектом установки света своими руками со стандартными лампами может быть сложной задачей, но установка светодиодных лент избавляет от всех хлопот и упрощает реализацию вашего творчества. Установка светодиодных ленточных светильников может показаться сложной задачей, но с помощью нескольких простых шагов вы можете увеличить свои шансы на успех. Читайте дальше, чтобы узнать, как!

Как подключить несколько светодиодных лент

Если вы не освещаете небольшой проект, вам, вероятно, потребуется разрезать ленту и подключить ее к другим источникам света. Это одна из лучших особенностей светодиодных лент. Вы можете соединить две полосы вместе и осветить большее пространство или необычный уголок. Существует два способа соединения светодиодных лент друг с другом:

Как соединить светодиодные ленты с помощью зажимов

Самый простой способ соединить две светодиодные ленты — с помощью зажима. Мужская часть зажима должна быть на одной полосе, а женская часть зажима — на другой полосе. Существует три типа клипов:

1: Разъем для световой ленты Hippo Buckle: позволяет соединить две светодиодные ленты. На каждом конце есть место для одной полосы. Установите первый конец, прикрепив его к разъему, а затем закрепите его пряжкой, которая удерживает обе части на месте.

2: Разъемы для светодиодных проводов без пайки: Возможно, вам придется использовать светодиодные ленты, чтобы обойти угол или необычную форму. Вот где эти проводные разъемы пригодятся. Эти разъемы для проводов имеют зажимы на обоих концах, поэтому вы можете использовать их для соединения двух светодиодных лент вместе. Они отлично подходят для увеличения длины светодиодных лент.

3: Разъем для светодиодных лент без пайки: Зажимы Hippo отлично подходят для соединения отдельных светодиодных лент друг с другом, но у них недостаточно места для соединения параллельных светодиодных лент друг с другом. Вот где этот более крупный разъем для светодиодных лент без пайки вступает в игру. В нем достаточно места для соединения нескольких светодиодных лент друг с другом. Пластиковые зажимы удерживают светодиодные ленты на месте и обеспечивают надежное соединение.

Как соединить светодиодные ленты с помощью пайки

Клиппинг — это простой и удобный способ соединения светодиодных лент. Однако это не всегда возможно. Например, если вы хотите соединить две планки, которые будут монтироваться с помощью алюминиевых рамок, для их соединения нельзя использовать клипсы. Если это произойдет, вы должны спаять светодиодные ленты вместе, а не зажимать их вместе. Пайка светодиодных лент вместе может быть немного сложной, потому что для этого требуется определенное оборудование, и требуется время, чтобы научиться делать это хорошо.

Как подключить светодиодные ленты к источнику питания

Теперь, когда ваши светодиодные ленты подключены, давайте посмотрим, как вы можете подключить их к источнику питания. Есть много способов подключить световые полосы к источнику питания. Вы можете подключить каждую полосу непосредственно к розетке, что особенно полезно при освещении небольших помещений или объектов. Для соединения можно использовать зажимы для светодиодных лент. Или вы можете напрямую подключить светодиоды к основному источнику питания вашего дома или здания. Последнее обычно рекомендуется для более крупных проектов, таких как освещение всего здания или офиса. Независимо от того, какой способ подключения светодиодных фонарей вы выберете, всегда следите за тем, чтобы соединения были завершены, а провода не выскальзывали.

Расчет мощности ленты

В идеале вы уже должны знать, сколько энергии потребуется для работы ваших светодиодных лент. Но все же есть шанс, что номер изменится после того, как вы соедините их вместе. Итак, не забудьте снова рассчитать общую мощность.

Вам необходимо знать напряжение для светодиодных фонарей. 12В или 24В. Когда вы получите его, убедитесь, что он совместим с вашими огнями.

Если вы используете одну и ту же светодиодную ленту для всего проекта, умножьте длину ленты на это количество ватт на метр. Это покажет вам, какую мощность может выдержать ваш источник питания. Например, если вы хотите осветить 12-метровую полосу, и эта лента имеет 30 ватт на метр, то вам нужно 360 ватт для этой одной полосы. Если в вашем проекте есть разные типы светодиодных лент, рассчитайте, сколько каждого из них нужно для работы, и сложите их все вместе.

Как правильно выбрать блок питания

Теперь, когда вы знаете, какая мощность требуется для светодиодных лент, пришло время выбрать блок питания. Однако будьте осторожны, потому что вам нужно выбрать источник питания, который будет использовать только 80% своей общей мощности для питания светодиодных лент. Это важно, чтобы ваш источник питания прослужил дольше, а светодиодные ленты также прослужили дольше.

Во-первых, если вашей светодиодной ленте требуется 19 Вт, вам понадобится источник питания с минимальной мощностью 23 Вт. Это делается для того, чтобы блок питания не перегревался. Подвести электричество можно тремя способами: использовать удлинитель с вилкой на конце; подключите его к розетке; или используйте батарейки.

1: Жесткое подключение

Вы можете подключить светодиодные ленты к электропроводке в вашем помещении. Это хороший способ питания ваших лент, особенно если вы освещаете промышленное или коммерческое помещение. Для этого вам понадобится блок питания для светодиодов в алюминиевом корпусе.

2: Вилки или розетки

Вы можете выбрать питание светодиодов, подключив их к розеткам рядом с ними. Вам понадобится настольный блок питания для светодиодов, один конец которого вы подключите к светодиодам, а другой — к электрической розетке в вашем помещении. Это хорошо для домов, небольших помещений или рабочего и акцентного освещения.

3: Батарейки

Батарейки можно использовать для питания светодиодных ленточных светильников. Это хорошо, если вы хотите включить небольшой акцент или взять с собой светодиодные фонари.

Как подключить светодиодную ленту к источнику питания

Прежде чем подключать светодиодную ленту, необходимо выбрать правильный источник питания. Вы можете сделать это, подключив его или подключив напрямую.

Подключить светодиодные ленты к розетке можно двумя способами. Первый способ заключается в подключении каждой длины полосы к настольному блоку питания, который затем подключается к розетке. Или вы можете использовать проволочные зажимы и соединить их таким образом. В любом случае, это поможет осветить ваше пространство, не беспокоясь о падении напряжения, если оно используется правильно. Вы также можете использовать штекерные разъемы для светодиодных лент, если это необходимо.

Можно ли соединить светодиодные ленты разных марок вместе?

Вы можете соединять различные типы светодиодных лент, если они имеют одинаковое напряжение. Если соединить две полосы с разным напряжением, то лампочки не будут работать и могут выйти из строя. Вы должны убедиться, что при подключении все положительные разъемы выровнены. Некоторые светодиодные фонари имеют символы плюса и минуса рядом с медными контактными площадками.

Важно знать, что разные светодиоды изготавливаются по-разному, некоторые из них более качественные, а некоторые нет. При подключении светодиодов разных марок один из них может быстрее изнашиваться или начать тускнеть. Лучше всего при подключении светодиодных светильников производства одной компании, чтобы они не быстро изнашивались и не тускнели.

Следует ли подключать светодиодные ленты последовательно или параллельно?

В последовательных цепях вы можете подключить источник питания только к первой полосе в цепи. Ток постоянный, а напряжение делится между всеми светодиодами. Это значит, что если перестанет работать одна полоска, то перестанет работать и все. Вам нужен блок питания с постоянным током, чтобы у вас была хорошая яркость во всем доме, а не только на определенных полосах.

Параллельная цепь означает, что ток распределяется между каждой полосой. Напряжение будет одинаковым для всех. Сначала установить сложнее, но если выходит из строя одна полоса, то другие остаются гореть. Если вы подключили много полос, ток не сильно изменится при выходе из строя одной, потому что его можно перенаправить на другие полосы. Но если у вас только два и один перегорел, то другой будет потреблять в два раза больше тока, и он тоже может сгореть! Для сложных схем с большим количеством светодиодов будет сложнее установить параллельную схему, но она должна оставаться частично освещенной, если одна полоса выходит из строя.

Сколько светодиодных лент можно подключить к одному блоку питания?

Если вы используете слишком много лент, это может привести к выходу из строя вашего драйвера в цепи и сократить срок службы вашей светодиодной ленты. Поэтому будьте осторожны, решая, сколько полосок использовать и какой блок питания использовать. Чтобы рассчитать, какую мощность получить, умножьте количество ватт на метр вашей светодиодной ленты на ее длину в метрах. Затем выберите источник питания, рассчитанный примерно на 20% больше, чем это количество.

Предположим, у вас есть источник питания мощностью 60 Вт. Вполне вероятно, что 10-20% этой мощности останется неиспользованной, что составит 54 Вт. Таким образом, мы можем рассчитывать на использование около 54 Вт от нашего блока питания.

Затем вы должны узнать, сколько электричества нужно полосе, умножив вашу длину на количество ватт на фут на полосе, а затем сложив все это. Разделите это число на 54, чтобы определить, сколько полосок вам подойдет.

Светодиодные ленты можно соединять друг с другом. Вам нужно знать, сколько различных полосок вы можете соединить вместе. Количество подключений будет зависеть от технических характеристик ваших устройств и от того, какой у вас блок питания (БП). Большинство производителей рекомендуют от 2 до 3 полосок, но некоторые говорят больше или меньше в зависимости от устройства. Я сделал калькулятор, который поможет вам с этой математикой.

Как подключить несколько светодиодных лент к одному пульту?

К одному пульту можно подключить несколько светодиодных лент. Вам просто нужно устройство, которое может управлять мощностью каждой полосы отдельно, например, наш диммер с дистанционным управлением. С помощью этого устройства вы можете изменить яркость или яркость ваших полосок. Вот как это работает:

Соедините первые две световые полосы вместе с помощью разъемов
Вставьте диммер с дистанционным управлением в розетку и подключите каждую из двух световых полос к одной ее стороне. Подключите провод с другого конца этого устройства к третьей полосе с помощью дополнительных разъемов.
Когда эти три устройства подключены, вы можете управлять их яркостью или темнотой с помощью пульта дистанционного управления.
Повторите этот процесс для количества полос, которыми вы хотите управлять с одного пульта.

Как подключить светодиодные ленты без разъемов?

Можно, но сложно и долго! Вам нужно будет спаять провода вместе в каждой точке соединения. Возможно, стоит подумать, сколько работы потребуется, если вам когда-нибудь понадобится заменить полосу.

Резка, соединение и установка светодиодных лент

Консультационный центр > Светодиодные ленты > Помощь светодиодных лент > Резка, соединение и установка светодиодных лент?

Светодиодные ленты прекрасно дополняют любой интерьер и могут использоваться для создания идеального освещения практически для любого мероприятия или места. Светодиодные ленты бывают разных размеров и спецификаций, а это означает, что они идеально подходят для вашего помещения и могут быть адаптированы к вашим потребностям.

Светодиодное освещение — это доступная и безопасная альтернатива традиционному ламповому освещению, простая в использовании и доступная практически каждому. Светодиодные ленты становятся все более популярными и используются для самых разных целей, от складов и выставочных залов до свадебных площадок и фотостудий.

Эта статья расскажет вам, как именно разрезать, соединить и установить светодиодные ленты, чтобы вы могли начать использовать светодиодные ленты уже сегодня. Нажмите на одну из ссылок ниже, чтобы перейти к этому разделу:

Резка светодиодных лент

Соединительные светодиодные ленты

Установка светодиодных лент

Часто задаваемые вопросы

Обрезка светодиодных лент

Светодиодные ленты можно разрезать таким образом, чтобы они идеально подходили для любых целей. Разрезать полоски довольно легко, но важно, чтобы вы знали, как это делать. Неправильная обрезка полосок может повредить светодиодную ленту или привести к травме.

Где можно разрезать светодиодные ленты?

Вы не можете разрезать светодиодную ленту в любом месте. Вместо этого вы должны следовать направляющим, расположенным на полосках, которые подскажут вам, где их можно разрезать. Светодиодные ленты должны иметь медные точки или овалы, обычно расположенные через каждые три светодиода. Эти маркеры указывают места разреза, где можно сделать разрез на полосе. Убедитесь, что вы разрезаете только эти маркеры, и используйте острый режущий инструмент, такой как кусачки или универсальный нож, чтобы получить чистую поверхность и предотвратить повреждение внутренних проводов.

Вы также должны убедиться, что полоса отключена от источника питания и лежит ровно на ровной поверхности перед резкой.

Как замкнуть открытую цепь

После того, как вы обрежете светодиодную ленту до нужной длины, у вас останутся два конца; один конец будет подключен к источнику питания, а другой открыт. Важно, чтобы вы правильно закрыли открытый конец полосы, чтобы сделать светодиодные фонари безопасными в использовании.

Чтобы замкнуть оголенную цепь, вам понадобится качественная изолента. Лента — это самый простой способ закрепить открытую цепь, так как вы можете просто обернуть лентой конец провода, чтобы предотвратить короткое замыкание электрического тока или причинение вреда кому-либо. Вы должны обернуть ленту вокруг каждого открытого конца несколько раз, чтобы убедиться, что цепь правильно замкнута.

Подключение светодиодных лент

Чтобы использовать светодиодное освещение, вам необходимо подключить ленты к источнику питания. Вам также может понадобиться соединить две светодиодные ленты вместе, чтобы создать более длинную ленту. Это можно сделать довольно легко, и это отличный способ использовать кусочки полоски, которые были предварительно отрезаны.

Как соединить две светодиодные ленты вместе?

Две светодиодные ленты можно соединить вместе с помощью соединителей. Есть два типа разъемов; закрепите и сложите. Разъем, который вы решите использовать, будет зависеть от типа подключаемых полосовых светильников.

Выбрав правильный разъем, вы должны медленно вставить конец светодиодной ленты в разъем; делайте это осторожно, чтобы не повредить фары. Соединители можно использовать для соединения двух лент вместе, увеличения длины светодиодных лент или для обхода любых препятствий (таких как трубы отопления), которые могут мешать светодиодной ленте.

Светодиодные ленты также можно соединять паяльником. Этот процесс включает в себя тепло, которое используется для расплавления медных проводов друг с другом, чтобы они были прикреплены. После пайки проводов всегда следует закрывать оголенный провод лентой, чтобы его можно было безопасно использовать.

Сколько светодиодных лент можно соединить вместе?

Количество светодиодных лент, которые вы можете соединить вместе, в конечном итоге зависит от характеристик используемых вами лент. Вам нужно будет убедиться, что подключаемые полосы имеют одинаковые характеристики и что ваш блок питания может работать с несколькими полосами. Многие полосы от WeLoveLEDs могут питаться одной непрерывной длиной до пяти метров с питанием только с одного конца.

Как подключить светодиодные ленты к одному блоку питания

Для удобства использования светодиодные ленты можно подключать к одному блоку питания. Для этого потребуется простая проводка, и вам нужно будет приобрести соединительный провод с зажимом, который может удерживать светодиодную ленту.

Чтобы подключить светодиодную ленту к источнику питания, сначала необходимо вставить ленту в зажим на проводе разъема. Совместите знак «+» на ленте с красным проводом и знак «-» с черным проводом, а затем сильно нажмите, чтобы закрыть застежку. Возможно, вам придется удалить клейкую подложку с полоски, чтобы выполнить этот шаг. Затем соединительный провод можно подключить к источнику питания. Для оптимальной мощности вы можете подумать о покупке светодиодного трансформатора; это адаптер питания с более высокой выходной мощностью, который может эффективно питать большие системы освещения.

Установка светодиодных лент

Светодиодные ленты имеют клейкую основу, что упрощает установку. Клей на светодиодных лентах липкий и прочный, поэтому может сцепляться с большинством поверхностей; просто нажмите сильно и убедитесь, что вся полоса соприкасается с поверхностью, к которой вы ее прикрепляете. Если вы планируете установить полосы вокруг угла, вам может понадобиться использовать соединители, чтобы упростить эту задачу.

Перед установкой светодиодного освещения вам необходимо определить источник питания, очертания стены или поверхности и близость к источнику питания. Понимание этого перед установкой светильников поможет вам решить любые проблемы до того, как светодиоды будут прикреплены к стене. Также стоит подумать о том, нужно ли вам регулировать яркость освещения. Если это так, вам, возможно, придется инвестировать в светодиодный диммер

Часто задаваемые вопросы

Почему ваша светодиодная лента может не работать после того, как вы ее обрежете?

Если ваша светодиодная лента не работает после ее обрезки, возможно, у вас произошло короткое замыкание в вашей RGB-ленте.

РубрикаРазное

Как светодиодная лента подключается: Как подключить светодиодную ленту: схемы и способы подключения

Как подключить светодиодную ленту?

Как подключить светодиодную ленту: схемы монтажа, инструкция

Все о подключении светодиодной ленты

1. Подведение питания

2. Подключение к блоку питания

3. Соединение с диммером

4. Монтаж LED-ленты

Подключение светодиодной ленты к сети питания 220 В

Все про светодиодную ленту.

Область применения светодиодной ленты.

Выбор светодиодной ленты

Само «сердце» светодиода — кристалл

Корпус кристалла и контактные соединения

Люминофор

Оптика

Совет №1

Совет №2

Совет №3

Монтаж светодиодной ленты. Как паять и клеить ленту

Гибкая светодиодная лента параметры, выбор, монтаж, подключение

КАК ВЫБРАТЬ ГИБКУЮ СВЕТОДИОДНУЮ ЛЕНТУ

МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ БЕЗ ПАЙКИ.

ДВА СПОСОБА ПОДКЛЮЧЕНИЯ СВЕТОДИОДНЫХ ЛЕНТ К БЛОКУ ПИТАНИЯ

СХЕМА ПОДКЛЮЧЕНИЯ СВЕТОДИОДНОЙ ЛЕНТЫ RGB

ТЕПЛООТВОД СВЕТОДИОДНОЙ ЛЕНТЫ

ПРОФИЛИ ДЛЯ СВЕТОДИОДНЫХ ЛЕНТ

Как подключить светодиодную ленту — Инструкция по монтажу светодиодной ленты

Как подключить светодиодные ленты за 60 секунд

Краткое пошаговое руководство по подключению нескольких ленточных светильников

Как соединить светодиодные ленты

Загрузите нашу БЕСПЛАТНУЮ шпаргалку по световым лентам

2-контактные, 4-контактные и 5-контактные разъемы для светодиодных лент

Где резать светодиодные ленты

Светодиодные ленты, которые нельзя разрезать (RGBIC)

Похожие статьи…

Какая двухсторонняя лента лучше всего подходит для светодиодной ленты

Лучшие светодиодные светильники для вашей спальни в 2022 году

9 лучших беспроводных светодиодных светильников для дома

Как правильно починить светодиодную ленту

Как заставить светодиодную ленту выглядеть непрерывной

5 простых шагов, чтобы добавить светодиодную подсветку за телевизором

Подключение светодиодных лент «Последовательно» и «Параллельно»

Other Posts

Электрические принципы ограничения длины светодиодной ленты

Что означает плотность светодиодов на светодиодной ленте?

Питание светодиодных лент от аккумулятора

4 основных момента, которые следует учитывать при покупке светодиодных прожекторов

Назад к блогу Waveform Lighting

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Светодиодные лампы-канделябры

Светодиодные лампы BR30

Светодиодные лампы T8

LED-Ready T8 Светильники

Линейные светодиодные светильники

Магазинные светодиодные светильники

Светодиодные лампы UV-A

Светодиодные лампы УФ-С

Светодиодные модули и аксессуары

Светодиодные ленты

Диммеры светодиодной ленты

Блоки питания для светодиодных лент

Швеллеры алюминиевые

Соединители для светодиодных лент

Как подключить светодиодные ленты: Полное руководство

Как соединить светодиодные ленты друг с другом

1. Зажим

2. Пайка

Факторы, которые необходимо учитывать при обрезке и пайке светодиодных лент

Установка светодиодных лент

Как подключить светодиодные ленты к источнику питания

Шаг 1: Расчет мощности светодиодной ленты

Шаг 2: Найдите совместимый блок питания

Шаг 3: Подключение светодиодной ленты к источнику питания

Заключение

Блоги по теме:

Соединители для светодиодных лент: альтернатива пайке

2-контактные и 4-контактные разъемы для светодиодных лент

Для водонепроницаемых и неводонепроницаемых полосок!
