Как своими руками сделать решетку на окно: Решетки на окна своими руками
Как изготовить решетки окна своими руками
|
Как изготовить решетки на окна? При желании можно самостоятельно обеспечить безопасность своей квартиры или дома, изготовив стальную решетку на окна своими руками. Нужно лишь обладать определенными навыками и соблюдать этапы производства продукции.
Существуют два основных типа решеток – глухие и распашные. Металлические решетки второго типа закрываются изнутри. В случае пожара жильцы дома смогут быстро открыть их изнутри и выбраться наружу.
Процесс изготовления решетки своими руками
Сделать решетки для оконных проемов можно следующим образом.
Проведение замеров. Для начала Вам необходимо снять с проема замеры.
Если Вы хотите сделать решетку, которая будет устанавливаться внакладку, прибавьте к ширине проема порядка 5 см. Высота изделия соответствует высоте проема либо может быть чуть меньше (расстояние между стенами и изделием должно быть таким, чтобы не позволить ворам проникнуть внутрь).
Если же Вы хотите изготовить изделие, которое не будет выходить за поверхность стены, сделайте решетку размером чуть меньше оконного проема (разница не должна составлять более 10 мм).- Подготовка эскиза. В первую очередь нужно изготовить эскиз (не забудьте про масштаб), прорисовав основные и декоративные элементы конструкции. Чем меньше у Вас навыков в изготовлении подобного рода предметов, тем проще должна быть решетка. Отверстия между деталями должны быть не слишком большими, чтобы злоумышленники не смогли пролезть в помещение через проем.
Если Вы решили сделать распашную решетку, необходимо предусмотреть место крепления запирающего устройства. Решетка может иметь две распашные либо одну распашную и одну глухую створки. Во втором случае помните про то, что распашная часть конструкции должна располагаться с той стороны, что и распашная створка самого окна.
Прочность решетке придадут ребра жесткости. Их можно выполнить из профильных уголков. Когда эскиз будет готов, рассчитайте и подготовьте все необходимые детали и материалы.
Если Вы хотите сделать решетку, которая будет устанавливаться внакладку, прибавьте к ширине проема порядка 5 см. Высота изделия соответствует высоте проема либо может быть чуть меньше (расстояние между стенами и изделием должно быть таким, чтобы не позволить ворам проникнуть внутрь).
Во втором случае помните про то, что распашная часть конструкции должна располагаться с той стороны, что и распашная створка самого окна.Этапы работ
Берем железную полосу диаметром 4 мм | Подготавливаем резьбовой штырь | Измеряем оконную раму |
Отрезаем полосу нужной длины | Крепим отрезанную полосу | Зажимаем струбцинами |
Гнем полосу | Проделываем отверстия по 15 мм | Вставляем штыри для рамы |
Пропускаем арматуру через дырки | Обрабатываем от ржавчины | Отмеряем и делаем отверстия для решетки |
Шкурим и красим конструкцию | Закрычиваем болты с внутренней стороны | Готовая решетка |

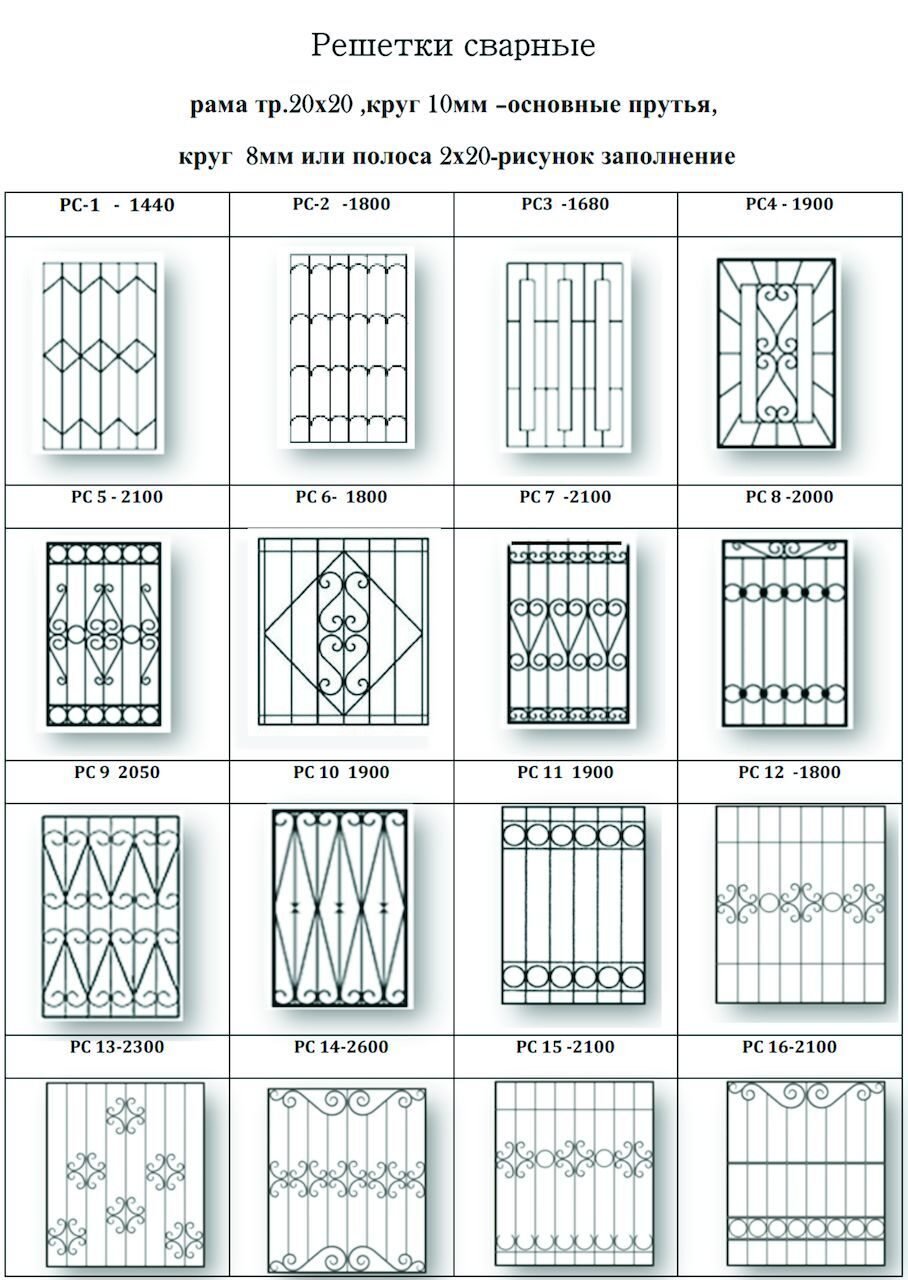

Модификации оконных решеток от «Двери Про»
Сварная решетка РС-10
от 1 650 р.
Сварная решетка РСД-05
от 2 850 р.
Кованая решетка РК-04
от 2 350 р.
Какие инструменты и материалы нужны, чтобы сварить железные решетки на окна?
Чтобы изготовить металлические решетки для окон частного дома или квартиры, возьмите болгарку, перфоратор, аппарат для сварки, молоток, обрезки уголка, грунтовку или другую краску для металла. Детали решетки вырезают из стали в соответствии с эскизом. При необходимости создать решетку со сложным рисунком пруток изгибают по заранее сделанному шаблону. Для этого заготовку зажимают в тисках, нагревают паяльной лампой и сгибают.
Детали изделия соединяют с помощью сварки. Выполнять эту работу можно на забетонированной площадке. Изготовление решеток на окна начинается с выполнения ребер жесткости либо каркаса. В ходе сварки нужно сверять изделие с эскизом. Если решетка распашного типа, к створкам приваривают металлические полосы, а к ним крепят замок. Помните про геометрию, не забывайте измерять размеры деталей конструкции и сверять их с эскизом (с учетом масштаба), чтобы решетка получилась ровной и правильной формы.
Крепление решеток своими руками
Решетку крепят к стенам с помощью штифтов. Приложите готовую конструкцию к окну и наметьте в проемах места соединения решетки с проемом. Как правило, для крепления используют по два штифта с каждой стороны (всего 8 штифтов).
Глубина отверстий для штифтов составляет порядка 15 см. Диаметр отверстий должен быть на 2 мм меньше диаметра штифтов. Внутрь отверстий крепежное изделие вбивают таким образом, чтобы на поверхности оставалось около 3 см. На этот отрезок штифта крепят конструкцию, соединяя детали сваркой. Готовую решетку зачищают и покрывают грунтовкой, а затем окрашивают.
Если изготовление решеток на окна представляет для Вас сложность, лучше не пытаться сделать ее самостоятельно, а заказать уже готовую конструкцию. В компании «Двери Про» Вы всегда можете найти широкий выбор кованых и сварных решеток, которые изготовлены обученными мастерами с использованием современного оборудования. В наличии есть простые и недорогие конструкции, а также изделия сложной узорчатой формы.
Решетки на окна своими руками
Современная жизнь в российских городах не балует нас своей безопасностью. Каждый день совершаются преступления, начиная от нападений и заканчивая проникновением злоумышленников внутрь жилища с целью наживы. Данная проблема делается особенно актуальной для людей, проживающих в квартирах, расположенных на нижних этажах зданий, либо в домах частного сектора.
По сути дела именно незащищенное окно является самым слабым местом в жилище. Через него преступник может довольно легко пробраться внутрь, завладеть вожделенным и с такой же с легкостью выбраться наружу.
В качестве средства для предупреждения визитов нежелательных «гостей» в настоящее время большой популярностью пользуются металлические оконные решетки. Сфера их применения не ограничивается окнами квартир и частных домов. Решетки, сделанные из металла, можно встретить на окнах государственных учреждений, магазинах, офисах и т.д.
Достоинств применения такого вида защиты окон довольно много.
Судите сами: данные изделия прочны, не прихотливы в уходе, имеют продолжительный срок службы. Вдобавок к этому оконные решетки могут быть практически любого исполнения (см. фото и видео ниже).
Как правило, владельцы коммерческих учреждений покупают уже готовые изделия. Рядовым же гражданам такая покупка не всегда, как говориться, «по карману», тем более что многие фирмы, торгующие подобной продукцией, отказываются связываться со штучным товаром.
Что же делать тем, кто хочет установить себе оконные решетки, но по каким-либо причинам не желает связываться с утомительными процессами выбора, оформления покупки, организации доставки? Ответ напрашивается сам собой – изготовить решетки на окна своими руками. Для того чтобы данную идею воплотить в жизнь потребуется желание и определенный опыт обращения со строительными инструментами.
Виды решеток
Данные изделия подразделяются на сварные и на кованые. Вследствие того, что самостоятельное изготовление кованой решетки, как без знания кузнечного дела, так и без соответствующего оформления рабочего места, не представляется возможным, то необходимо условиться, что будущая решетка на окно будет сварная.
Что представляет собой такая металлическая конструкция? Не углубляясь в сухую техническую терминологию, можно сказать, что сварная решетка – это соединение в единое целое прутьев, полос, труб из металла, делающих конечную конструкцию одновременно надежной и красивой.
Благодаря применяемым элементам, узор сварной оконной решетки может ограничиваться только полетом фантазии хозяина помещения, по желанию которого изготовляется такая защита окна. Порой бывает, что элементы декора, применяемые на сварных решетках, по своей красоте и замысловатости сравнимы с узорами кованой решетки, а в отдельных случаях по красоте даже и превосходят их.
Отличия по конструкции
Существуют две разновидности решеток: глухие (неоткрывающиеся) и распашные. Само собой, что если изготавливать своими руками, то первый вариант выглядит предпочтительнее. Однако простота изготовления может обернуться боком с точки зрения пожарной безопасности: при возникновении возгорания внутри жилища покинуть его через оконный проем будет невозможно.
Совсем по-другому обстоит дело с решетками, открывающимися распашным способом.
Такие конструкции включают в себя две и более створки, работающие на открытие/закрытие. С технической стороны изготовление распашных металлических решеток на окна своими руками представляет выполнение более сложной последовательности работ.
Различие между глухими и распашными решетками с конструктивной точки зрения состоит в наличии у распашного варианта одного общего профиля и одного профиля на каждую створку окна. Крепление распашного решения осуществляется на петли, а навесной замок служит для закрепления створок между собой.
Описание процесса изготовления решетки
Чтобы изготовить сварную решетку для окна, как уже говорилось выше, следует запастись металлическими прутьями и полосами. Работы начинаются с определения размеров оконного проема и эскизного наброска будущей конструкции. При разработке эскиза, необходимо учитывать особенность: расстояние между соседними прутьями не должно быть большим.
Обусловлено это, естественно, созданием эффективной преграды попыткам проникновения злоумышленников через прутья решетки.
После проведения замеров и наброска эскиза следует провести работу с прутьями – разметить, подрезать, согнуть и, сопоставив их между собой, сварить на стыках.
Установка решетки на окно
Остановимся на способе крепления решетки к оконному проему с использованием штырей. Для этого необходимо уже сваренное в единую конструкцию изделие подставить к проему и наметить на нем место крепления штырей.
Если за основу каркаса решетки взята труба, то в ней следует просверлить отверстия под прутки. Далее нужно взять дрель и сверло точно такого диаметра, как и штыри, а лучше, если диаметр сверла будет немного меньшим, чтобы основательно забить штыри в отверстия.
Отверстия делают 100-150 мм в глубину, причем штыри должны быть такой длины, чтобы выдавались из отверстия на высоту 2-3 см.
Теперь осталось только вставить решетку в оконный проем, вставить штыри и приварить их к изделию. По завершении процесса, решетке необходимо придать эстетичный внешний вид – для этого она нуждается в очистке и в покраске.
Различные тонкости создания и установки оконной решетки, сделанной своими руками, можно почерпнуть из видеофрагмента, представленного выше.
Красивый решетчатый навес над окном своими руками (+ подробные чертежи) | Своими руками
Содержание ✓
- ✓ Работа над навесом начинается с кронштейнов
- ✓ Сборка и установка навеса (своими руками но с помощником)
- ✓ Чертежи оконного навеса для изготовления своими руками руки
Все части навесов изготавливаются на земле, начиная с треугольных кронштейнов с подкосами. Прикрепите их к стене дома, затем сделайте балки и установите их поверх кронштейнов. Но прежде чем приступить к сооружению навеса, осмотрите окно или дверь, куда вы собираетесь крепить конструкцию.
Убедитесь, что с каждой стороны от них имеется прочное деревянное основание, на котором будут закреплены кронштейны, а также свободное место для выступающих концов балок.
ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>
Мы прикрепили оконный навес (слева) к существующим обшивочным доскам, примыкающим к оконной раме. А для козырька над дверью пришлось частично подрезать стеновое покрытие, чтобы закрепить кронштейны (фото А). Ниже мы обсудим это более подробно.
Все детали навесов мы сделали из хорошо просушенных досок туи. Мы рекомендуем использовать древесину, устойчивую к атмосферным воздействиям. Если вы планируете красить навес, можно обойтись более дешевыми породами, такими как тополь или сосна.
Смотрите также: Прозрачный навес из поликарбоната своими руками – чертежи
Работа над навесом начинается с кронштейнов
1. Для кронштейнов, которые будут крепиться к плоскому наличнику или обшивке, как в нашем навесе, вырежьте из монтажных плат A толщиной материала 19мм.
Если кронштейны необходимо установить поверх рельефной обшивки (пластиковый сайдинг, доски в одном), сделайте эти детали из досок толщиной 38 мм и с обратной стороны сделайте треугольные вырезы (фото А).
Навес над дверями во внутренний дворик состоит из консолей, балок и поперечин с закруглениями на концах (детали B, C, E и F). Прозрачное атмосферостойкое покрытие позволило сохранить природную красоту природного материала.
Чертеж монтажных плат. Установите монтажную пластину (А) на место, прижав ее к стене. Разведите ножки циркуля на толщину планки. Затем ведите острие вдоль детали, прижимая ее к коже, чтобы перенести профиль стенки на край детали. После этого обрежьте ленту ленточной пилой.
2. Отпилить из бруса сечением 90×90 мм (рис. 1) Б-образные кронштейны указанной длины и оставить кусок такого бруса длиной не менее 300 мм для декоративных бобышек С .Отпилите скосы на одном конце каждой консоли (фото Б).
Затем сделайте скосы на обоих концах короткой заготовки перед отпиливанием бобышек указанной длины (вариант с закругленными концами показан на рис. Lb).
3. Выпилите два отрезка длиной 90 мм из бруса сечением 140×762 для стоек Д и разметьте их (рис. 2). Выпилите детали по форме и гладко отшлифуйте.
4. Нанесите водостойкий клей на концы консолей B и прикрепите их винтами к монтажным плитам A (Рисунок 1). Затем добавьте распорки D, закрепив их таким же образом. Наконец, прикрепите бобышку C снизу.
Пирамиды делаются легко и быстро. Сделайте разметку со всех четырех сторон бруса 90×90, прочерчивая линии на расстоянии 13 мм от края. Выпилите скос под углом 16° точно по линии и сделайте то же самое на остальных гранях.
Выровняйте балки. Вставьте распорки длиной 200 мм, нарезанные из обрезков, выровняйте концы с помощью большого столяра и зафиксируйте детали струбцинами.
Прикрепите первую поперечину.
Прижать штангу фиксаторами к балкам, повернув ее конец пирамидой вперед. Просверлите и отсчитайте направляющие отверстия, затем прикрепите брусок к балкам с помощью шурупов.
Подготовьте балки и стержни
1. Отрежьте балки Е соответствующей длины. Мы сделали их на 640 мм длиннее, чем расстояние между внешними сторонами установленных кронштейнов, чтобы образовался свес по 320 мм с каждой стороны. Отметьте и вырежьте дуги на обоих концах каждой балки (рис. lb или 3).
2. Рассчитайте необходимое количество поперечных брусков F для вашего навеса (рис. 3), расположенных с интервалом около 180 мм. Для нашего навеса ушло 15 брусков. Выпилите из брусков сечением 40×40 мм части указанной длины и сделайте на переднем конце каждого из них пирамидальные скосы или закругления, соответствующие консолям и бобышкам Б, В (рис. 1а и б).
3. Загрунтовать все детали атмосферостойкой масляной краской (латексная краска не держится на смолистой древесине). После высыхания нанесите покрытие любого цвета (мы использовали латексную краску, подобрав ее по цвету отделочных полосок кожи).
Сборка и установка навеса (своими руками, но с помощником)
1. Поставьте на ровную площадку пару козлов, установите на них балки Е и зафиксируйте их (фото С).
2. Возьмите одну поперечину F, наденьте ее на балки, отступив 150 мм от концов, и выровняйте свесы спереди и сзади (рис. 3, фото D). Прикрепите брусок к балкам. Проделайте то же самое с остальными брусками (фото Е). Закончив установку поперечин, покрасьте головки саморезов краской того же цвета, что и остальные части навеса, чтобы защитить их от влаги.
3. Прикрепите собранные кронштейны A-D к наличникам или стойкам стены (фото F).
4. Расположите решетку E/F поверх консолей и закрепите винтами, повернув их под углом (фото G и H).
Установите остальные стержни решетки. Для обеспечения равных промежутков между брусками используйте пару распорок (в нашем случае 180 мм). Затем последовательно закрепите бруски саморезами.
Монтажные скобы.
Просверлите и отсчитайте направляющие отверстия в монтажных планках, прикрепите кронштейны к стене длинными шурупами, а затем покрасьте головки шурупов.
Без помощника не обойтись. Поднимите собранную решетку, установите ее на кронштейны и выровняйте боковые, а затем передний и задний свесы.
Наконец, закрепите решетку. Просверлите направляющие отверстия под углом, вкрутите шурупы 65 мм через балки в консоли. После завершения установки покрасьте головки винтов.
Смотрите также: Прозрачный навес над террасой на даче своими руками
Чертежи оконной маркизы для изготовления своими руками
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.Подписывайтесь на обновления в наших группах и делитесь.
Давайте дружить!
Место Бекки: Учебник — Решетка Карточка
Сегодня я покажу вам пример решетчатой карты, которая представляет собой открытку с окошком на лицевой стороне, покрытом «решеткой» из картона. Эти карты прекрасно работают, когда вы видите, что внутренняя часть карты слегка выглядывает наружу, и, конечно же, они хорошо подходят для красивых цветов и бабочек.
1. Начните с заготовки карты и еще одного куска картона, который немного меньше, чем лицевая сторона карты. Например, если размер вашей готовой открытки в закрытом виде составляет 6 x 4 дюйма, размер дополнительного куска картона должен составлять примерно 53/4 x 33/4 дюйма.
2. Прикрепите дополнительный кусок картона к центру лицевой стороны карты с помощью съемной ленты, например васи-ленты или волшебной ленты.
3. Используя штамп вашей любимой формы, пропустите открытую карту через высекальную машину так, чтобы она прорезала оба слоя.
4. Аккуратно снимите ленту. Теперь у вас есть пустая карточка с окном, вырезанным спереди, а также дополнительный кусок картона с таким же окном.
5. Недавно я купил в Spellbinders прекрасный решетчатый штамп, который вырезает эти большие листы решетки, идеально подходящие для решетчатых карт. Если у вас есть подобный кубик, вы можете использовать его для создания своей карты.
6. Для тех из вас, у кого нет игрального кубика, я покажу вам еще один способ изготовления решетки вручную. Во-первых, нарежьте несколько полосок картона размером примерно 4 x 1/2 дюйма. Вам понадобится 10-15 в зависимости от размера вашего окна.
7. Положите заготовку карты на коврик для резки, выровняв края по горизонтали и вертикали, чтобы она была квадратной. Вы будете использовать угловые отметки, чтобы выровнять полоски. У меня есть коврик с углом 90 градусов, который я обычно использую, но если вам нужна более ромбовидная решетка, вы можете использовать одну из других направляющих линий.
8. Нанесите немного клея по краям окна на внутри вашей заготовки карты. Клей остается липким после высыхания и будет удерживать полоски на месте во время работы.
9. Разместите полоски картона поперек окна, начиная с центра. Используя отметки на коврике, равномерно распределите полоски, пока все окно не будет закрыто. (Обычно я выравниваю углы квадратов.)
10. Теперь вам нужно разместить полоски в противоположном направлении, но на этот раз вы хотите проплести их через полоски, которые уже есть. Под одним, над следующим и т. д., пока не закроете все окно.
11. Обрежьте полоски картона вокруг окна.
12. Приклейте дополнительный кусок картона поверх полосок, чтобы скрыть края и сохранить все на месте.
13. Окно позволяет заглянуть внутрь открытки, даже когда оно закрыто, поэтому на внутреннюю часть карточки напротив решетчатого окошка положите красивый лист бумаги с рисунком.
