Как связать арматуру для монолитной плиты: Как правильно вязать арматуру для монолитной плиты + схема

Пошаговая технология вязки арматуры для монолитной плиты — CemGid.ru

Монолитные железобетонные плиты могут служить фундаментом или перекрытием. В обоих случаях возможно самостоятельное изготовление арматурной сетки для них из стальных или композитных прутьев. Элементы соединяют сваркой (только металлические) или связывают проволокой.

Оглавление:

1. Проволока и хомуты
2. Расчет прутьев
3. Список инструментов
4. Армирование фундамента
5. Упрочнение перекрытия
6. Ручная и механизированная вязка

Выбор проволки

Для вязки, в том числе каркаса монолитной конструкции, используют специальную гибкую обожженную (термообработанную) проволоку круглого сечения диаметром 0,8-8 мм. Ее изготавливают из низкоуглеродистой стали — оцинкованной или без защитного покрытия. Оцинковка предупреждает коррозию. По плотности слоя различают два класса изделий — у второго она больше почти в два раза. Применение технологии отжига делает металл прочнее, эластичнее. При покупке вязальной проволоки обращают внимание на маркировку — должна присутствовать бука О (отожженная).

Необработанная высокой температурой проволока с трудом изгибается, рвется. Допустимо связывать ей детали каркаса, если предварительно подержать над открытым пламенем около получаса.

Арматурные прутья правильно связывать оцинкованной проволокой, но если есть необходимость сэкономить, то допустимо использовать обычную, без защитного покрытия. По способу термообработки различают два вида:

• Светлая (С) — без окалины.
• Черная (Ч) — с окалиной. По прочности и гибкости не отличается от светлой, но работать с ней обязательно в перчатках, окалина пачкает руки.

Проволока продается в мотках или нарезанная, с кольцами на концах. Второй вариант предпочтительнее, работу с ней выполнять проще и быстрее, так как ее не нужно нарезать. Примерный расход — до 50 см на один узел. Точная цифра зависит от толщины арматуры и проволоки. Для расчета необходимого количества составляют схему будущего каркаса с уже заложенным шагом между элементами.

Толщина проволоки:

• диаметр прута до 12 мм — 1,2 мм;
• диаметр прута 14 и более — до 1,6.

Использовать проволоку толще 1,6 мм можно, но неудобно (целесообразно только, если выбрана арматура очень большого диаметра), а изделия тоньше 1,2 мм часто обрываются, что увеличивает расход времени и денег.

Хомуты

Арматуру монолитной конструкции, состоящую из прутов диаметром до 18 мм можно вязать пластиковыми хомутами-стяжками. Это узкие ленты с поперечными насечками и храповым язычком. Преимущества по сравнению с проволокой: отсутствие коррозии; выполнение работы проще и быстрее. Хомуты продают нескольких размеров — под определенную толщину.

Минус — многие строители утверждают, что узлы из пластиковых стяжек часто рвутся. Для композитных прутов вместо них можно использовать пластмассовые фиксаторы-скрепки (скобы).

Арматура

Расчет толщины прутьев, размера ячеек (шаг между стержнями), количество поясов каркаса и шаг, расхода обязательно должен производить специалист с большим опытом в сфере фундаментных и бетонных работ. Для монтажа надежной сетки необходимо учесть все характеристики грунта на стройплощадке и особенности будущего здания — этажность, материал стен, предполагаемую нагрузку, форму.

Для каркаса монолитной железобетонной плиты в стандартных случаях применяют прутья диаметром 8-16 мм. Основу сетки изготавливают из рифленой арматуры класса А500, гладкие стержни подбирают в качестве вспомогательных элементов. Размер ячейки (шаг) — от 20х20 до 40х40 см. Чем больше вес будущей постройки, тем больше расход.

Для вертикального упрочнения (соединения связанных соседних поясов) при монтаже плит фундаментов и перекрытий правильно использовать специальные гнутые скобо-гибочные изделия — хомуты. Их изготавливают из арматуры класса А240 или А500 диаметром от 4 до 40 мм, в основном гладкой, реже — рифленой. Стандартные размеры — от 15х15 до 40х40 см, выбор подходящего делают с учетом шага между поясами сетки.

Инструменты

Связывать стержни проволокой можно следующими ручными или электрическими инструментами:

1. Крючок для вязальной проволоки (скручиватель).
2. Приспособления в виде буквы «г», изготовленного своими руками из рифленой арматуры, гвоздя или электрода толщиной до 4 мм.
3. Арматурные кусачки — другое название — реверсивные клещи.
4. Щипцы, пассатижи, плоскогубцы.
5. Шуруповерт. Работа выполняется в несколько раз быстрее, для вязки делают своими руками насадку в виде крюка из гвоздя или толстой проволоки. Минус по сравнению с ручными вариантами — шум.
6. Пистолет (автоматический вязчик). Из-за высокой цены применяют только в профессиональном строительстве, но можно взять его в аренду. Выпускают два типа автоматических вязчиков — аккумуляторные и механические (работают без электропитания). Преимущества: высокая скорость; почти нет обрывов; стабильность качества узлов; возможность менять размер и прочность петли; за счет использования удлиняющего приспособления не приходится нагибаться. Недостатки: для труднодоступных мест потребуется дополнительный ручной инструмент; шум.

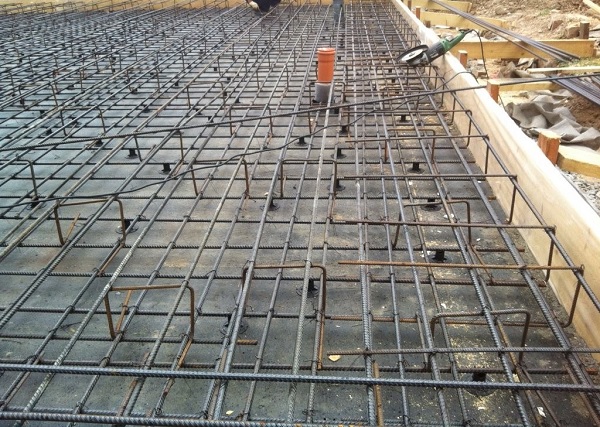

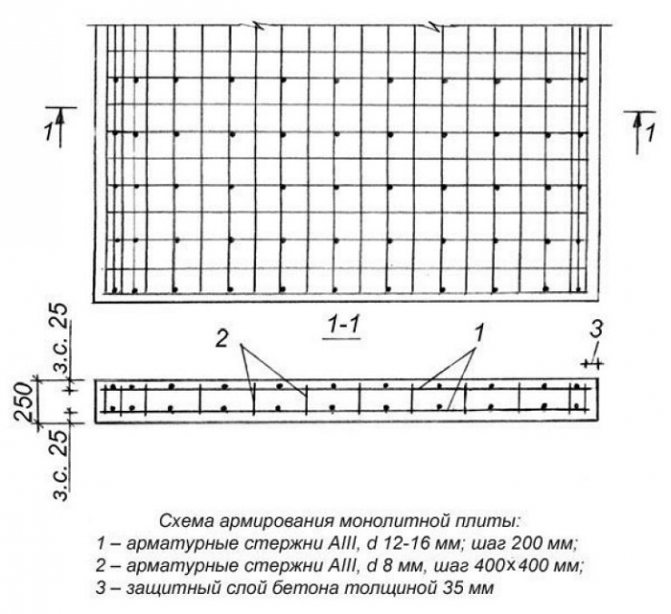

Каркас монолитной фундаментной плиты состоит из 1-3 поясов, горизонтально расположенных друг над другом. Поясом называется сетка (ряд) из пересеченных под прямым углом продольных и поперечных прутьев. Основания самых легких нежилых сооружений имеют толщину примерно 15 см, для них достаточно одного ряда. При строительстве домов, торговых, промышленных зданий чаще всего устанавливают 2 пояса с шагом около 15 см, в особых случаях, когда требуется повышенная прочность или толщина более 40 см, монтируют третий.

Для монолитной плиты вязку арматуры можно выполнить двумя способами: прямо в котловане или снаружи. Технология монтажа:

1. Поверх песчано-гравийной подушки залить тонкий (до 7 см) слой тощего бетона. После его застывания настелить слой гидроизоляции.

2. Установить по всей площади будущего фундамента специальные пластиковые подставки под арматуру. Они обеспечат минимальный требуемый зазор в 5 см между первым поясом каркаса и основанием.

3. Разложить прутья. Шаг соблюдать от 20 до 40 см, по расчету и схеме специалиста. Стержни располагать в длину с нахлестом от 30 до 50 см. Под несущими стенами, колоннами пруты размещают чаще.

4. Следующий пояс монтируют на высоте не менее 10 см от нижнего. Расстояние рассчитывают таким образом, чтобы верхний ряд был залит слоем бетона толщиной не менее 3 см, иначе высока вероятность коррозии.

5. Для соединения между собой связанных поясов каркаса к нижнему привязывают вертикальные стержни с шагом 20-40 см или устанавливают хомуты. По периметру фундамента каждый продольный и поперечный ряды заканчивают прутьями, согнутыми под углом 90°, или открытыми П-образными хомутами.

6. Верхние концы вертикальных стержней должны выступать над фундаментом. Это нужно для соединения плиты с каркасами стен.

Технология армирования перекрытия

Перекрытие — горизонтальный несущий элемент конструкции здания, разделяющий этажи и являющийся основой для пола. Один из вариантов его монтажа — заливка из бетона прямо на месте цельной плиты. Обычно его выбирают, если дом имеет сложную форму (круглую, полукруглую) или по каким-либо другим причинам невозможно установить сборную систему из готовых плит или балок.

Общие сведения о расчете:

1. Рекомендуемая толщина монолитного перекрытия составляет одну тридцатую ширины пролета, но не менее 15 см.
2. При расчете учитывают материал стен и предполагаемый общий вес мебели, техники, которые будут стоять на этаже, количество людей внутри помещения, интенсивность их перемещения.
3. Конструкция должна заходить на несущие стены.
4. Количество поясов армирования зависит от выбранной толщины плиты. Если перекрытие тонкое (около 15 см), то достаточно одного. В остальных случаях делают два пояса.

Технология изготовления монолитного перекрытия схожа с методикой монтажа фундамента. Также требуется размещение опалубки, но с дном. Для ее установки между этажами ставят подпорки и на них кладут доски.

Ручная вязка

Порядок действий при армировании каркаса монолитной железобетонной плиты методом ручной вязки крючком:

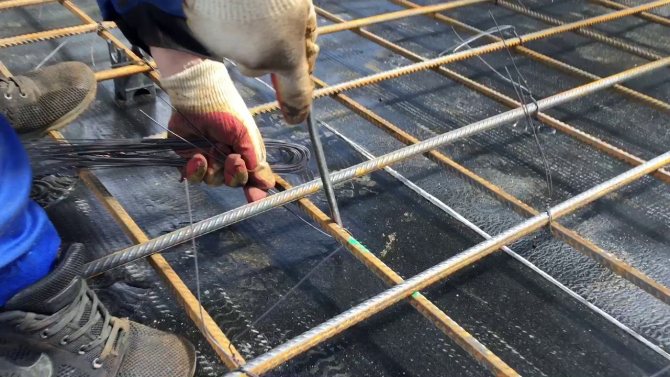

1. Сделать заготовки из проволоки длиной по 25-30 см. Самый простой способ — болгаркой разрезать сразу весь моток.
2. Куски проволоки сложить пополам и поместить на каждом стыке сетки.
3. Готовую петлю слегка изогнуть и подвести под углом 45 градусов (по диагонали) под стык прутьев.
4. Ввести крючок внутрь петли, подхватить им второй конец отрезка проволоки. Загнуть его так, чтобы он не соскакивал с инструмента.
5. Поворачивая крючок по часовой стрелке, закрутить петлю до упора. Необходимо контролировать силу давления на проволоку, чтобы она не оборвалась. Обычно хватает 3-4 оборотов.
6. Повторить действия на каждом стыке.

Плоскогубцы, щипцы, реверсивные клещи в петлю не вводят. Левой рукой нужно взяться за концы проволочной заготовки, правой с инструментом, захватить их и закрутить до упора.

Механизированная вязка

При использовании для связывания арматуры шуруповерта установленную самодельную насадку-крючок вводят в петлю. Затем включают инструмент на минимальном количестве оборотов. Выполнив узел, проверяют его качество и регулируют обороты. Если проволока надорвана — уменьшают, если петля слабая или совсем не затянулась — увеличивают.

Пистолет достаточно поднести к месту пересечения прутьев и нажать на кнопку или рычаг. Примерно за 1 с прибор завязывает прочную петлю и обрезает излишки. Обычная проволока для автоматического вязчика не подходит, нужно покупать специальную в кассетах. Расход — 1 кассета примерно на 40-150 узлов (в зависимости от метража).

---



Вязка арматуры монолитной плиты

Содержание

1. Как правильно вязать арматуру для монолитной плиты – общие сведения
2. Выбор арматурных стержней необходимой марки и диаметра
3. Как связать арматуру для монолитной плиты с соблюдением технологии
4. Подготовка к вязке стержней для фундамента типа монолитная плита
5. Каким способом укладывается арматурная сетка для плиты
6. Технология вязки арматуры для плитного основания
7. Как вяжут арматуру – особенности процесса и инструмент
8. Как заливается раствором бетонная плита
9. Подводим итоги
10. Похожие статьи:

Монолитные плиты, имеющие необходимую прочность, положительно зарекомендовали себя в качестве надежной фундаментной основы для различных строений. Технология изготовления разрешает использовать арматуру разных марок. Эксплуатационные характеристики фундамента зависят от толщины плитного основания и надежности силового каркаса. Арматурная сетка для плиты – ответственная конструкция, для которой используется стальной прут диаметром 10-14 мм и отожженная проволока. Для обеспечения долговечности основания важно понимать, как правильно вязать арматурную решетку.

Как правильно вязать арматуру для монолитной плиты – общие сведения

Существует принципиальная разница между плитами бетонными и железобетонными, используемыми в строительной сфере. Последние способны воспринимать значительные нагрузки за счет усиления бетонного массива с помощью арматурной решетки.

Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:

• песчано-щебеночной подушки, демпфирующей реакцию грунта;
• марочного бетона, изготовленного по стандартной рецептуре;
• силовой решетки, для изготовления которой можно взять арматурные стержни.

Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента

Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:

• обеспечивает запас прочности фундамента;
• предотвращает разрушение плиты и образование трещин;
• воспринимает сжимающие нагрузки и изгибающие моменты.

Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.

Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:

• для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;
• формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
• выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
• используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.

Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:

Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом

• ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка;
• полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;
• автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.

Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:

• для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
• при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.

При выполнении работ следует соблюдать ряд правил:

[adsense1]

• для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
• соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
• при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней

Технология изготовление решеток способом связывания превосходит метод сварки арматуры, при котором возникает локальный перегрев и значительно снижается прочность.

По подбетонке прокладывается и вяжется сама арматура, которая потом соединяется в общий каркас

Выбор арматурных стержней необходимой марки и диаметра

[adsense2]

Начинающие застройщики не всегда имеют правильное представление, какая арматура нужна для монолитной плиты. Планируя выполнить сборку арматурной решетки, следует ознакомиться с требованиями государственного стандарта.

Он классифицирует арматурные стержни следующим образом:

• стержни с маркировкой А1, которые в соответствии с прежней классификацией обозначались А240, отличаются гладкой поверхностью;
• прутки класса А2, соответствующие бывшей маркировке А300, имеют незначительные изменения профиля в поперечном сечении;
• арматура с индексом A3 («рифленка»), которая ранее классифицировалась как А400, отличается профилем переменного сечения.

Для обеспечения надежной фиксации стержней следует применять арматуру с рифлениями. Диаметр арматурных прутков в поперечном сечении выбирается в интервале от 1 до 1,4 см в соответствии с предварительно разработанным эскизом. Чертеж арматурной решетки и все необходимые расчеты следует поручить специалистам, которые учтут все нагрузки на плиту и предусмотрят усиление проблемных участков с учетом процента армирования для конкретной марки бетона.

Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление

Как связать арматуру для монолитной плиты с соблюдением технологии

[adsense3]

В зависимости от применяемого метода вязания изменяется последовательность действий по вязке элементов каркаса. Рассмотрим порядок операций при выполнении вязки вручную.

Он предусматривает следующие действия:

1. Нарезку проволочных заготовок длиной 0,15-0,2 м.
2. Сгибание вязальной проволоки по центру заготовки.
3. Размещение диагонально в узле стыковки прутков.
4. Продевание вязального крючка в сформированную петлю.
5. Втягивание в петлю с помощью крючка проволочных концов.
6. Проворачивание рабочего инструмента в петле до необходимой силы затяжки.

При ручном выполнении работ важно контролировать силу затяжки. Повышенные усилия при работе с инструментом ведут к обрыву проволоки.

Выполнение вязальных операций с помощью реверсивного приспособления предусматривает другой алгоритм:

1. Введение крючка устройства в петлю.
2. Осевое перемещение рукоятки на себя.
3. Возврат ручки в начальное положение.
4. Повторное проворачивание крючка путем подтягивания рукоятки.

При использовании автоматического пистолета для вязки отпадает необходимость в нарезке проволочных заготовок. Находящаяся на рабочем барабане проволока подается автоматически, что позволяет выполнять вязальные работы ускоренными темпами.

Вязка считается самым хорошим методом соединения прутов

Подготовка к вязке стержней для фундамента типа монолитная плита

[adsense4]

Готовясь своими руками осуществить вязку арматурных стержней, следует выполнить подготовительные мероприятия:

1. Рассчитать величину усилий, которые будут действовать на фундаментную основу. Это сложная задача, решение которой целесообразно доверить профессионалам.
2. Подобрать марку арматурной проволоки и определить размер стержней в поперечном сечении.От класса и диаметра стержней зависит предельно допустимый угол их изгиба.
3. Определить количество проволоки для сборки каркаса, а также рассчитать потребность в арматуре. При определении потребности следует руководствоваться схемой вязки.
4. Определиться со способом выполнения вязальных операций.Следует своевременно подготовить соответствующий инструмент, а также проволоку для вязания.

До начала работ следует разработать чертеж или рабочий эскиз арматурного каркаса.

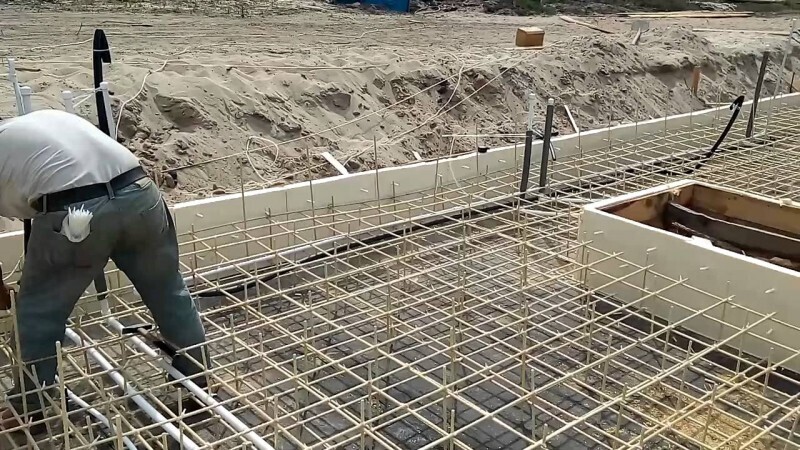

Каким способом укладывается арматурная сетка для плиты

[adsense5]

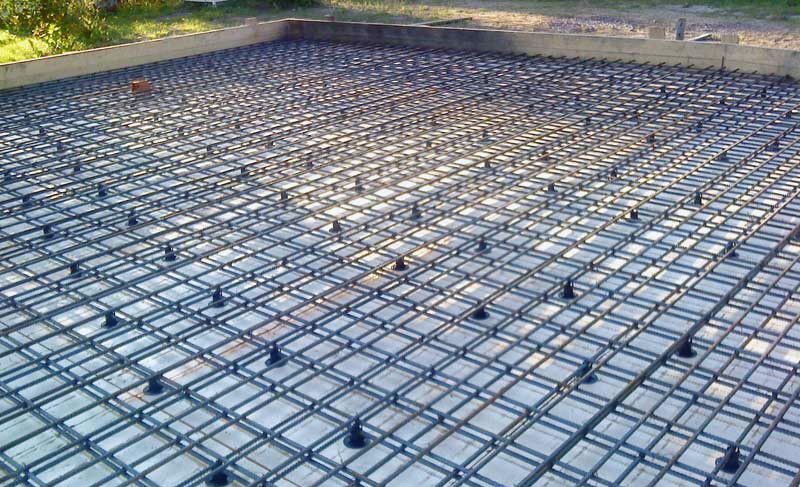

При укладке арматуры важно обеспечить постоянное расстояние от арматурной решетки до бетонной поверхности, равное 3-5 см. Это позволит предотвратить коррозионное разрушение арматурного каркаса при капиллярном попадании влаги. Для обеспечения гарантированной толщины защитного слоя применяют специальные фиксирующие элементы, изготовленные из пластмассы или металлические подставки.

В местах пересечения прутьев и проводят обвязку

Порядок действий по укладке арматуры:

1. Проверьте соответствие размеров опалубки.
2. Уложите нижние элементы решетки на фиксаторы.
3. Произведите укладку поперечной арматуры.
4. Свяжите сетчатую решетку нижнего уровня.
5. Закрепите к нижней сетке вертикальные прутки.
6. Свяжите верхнюю сетку аналогично нижней решетке.

При недостаточной длине арматурных прутков выполняйте стыковку стержней с перехлестом, величина которого в 40 раз превышает диаметр их сечения. Так для арматурных прутков диаметром 10 мм величина перехлеста будет составлять 40х10 мм= 400 мм.

Технология вязки арматуры для плитного основания

[adsense6]

При самостоятельном выполнении работ по сборке арматурной решетки у начинающих застройщиков часто возникает вопрос, как вязать арматуру для монолитной плиты.Технология сборки арматурной решетки для фундаментного основания монолитного типа несложная.

Общий порядок действий предусматривает выполнение следующих операций:

1. Определение потребности в арматуре.
2. Приобретение материала в необходимом количестве.
3. Нарезка арматурных заготовок.
4. Изготовление подставок.
5. Монтаж продольных стержней нижнего яруса.
6. Закрепление поперечных прутков на нижней сетке.
7. Установка арматурных стоек.
8. Привязывание к опорам элементов верхнего уровня.

Вязка необходима лишь в момент заливки, внутри бетонной конструкции после ее отвердевания она не несет никакой нагрузки

При выполнении работ следует обратить внимание на ряд моментов:

• обеспечение минимальной величины защитного слоя;
• размещение радиусных накладок в угловых участках;
• соблюдение постоянного шага при укладке арматуры;
• соединение прутков с перехлестом 0,4-0,65 м в зависимости от их диаметра;
• обеспечение жесткой фиксации соединяемой арматуры.

В зависимости от общего количества участков стыковки прутков определяется метод выполнения работ.

Как вяжут арматуру – особенности процесса и инструмент

[adsense7]

Независимо от метода вязки и применяемого инструмента, процесс фиксации стержней предусматривает:

1. Охват вязальной проволокой зоны соединения прутков.
2. Формирование петли вокруг стальных стержней.
3. Затяжку проволочного узла с помощью ручного или специального инструмента.

Варианты инструмента для ручной затяжки следующие:

• круглогубцы;
• кусачки;
• самодельный крючок;
• ручное устройство реверсивного типа;
• покупной крючок для связывания арматуры.

Ускорить выполнение работ позволит полуавтоматический и автоматический инструмент:

• промышленный пистолет для фиксации стержней;
• электродрель со специальной насадкой.

При выполнении работ любым видом инструмента важно контролировать усилие затяжки.

Как заливается раствором бетонная плита

[adsense8]

При выполнении работ по бетонированию плиты следует обращать внимание на ряд факторов:

1. применение качественного бетона;
2. непрерывную подачу рабочего раствора;
3. удаление воздушных включений;
4. уплотнение бетонного массива.

Для нормального протекания процесса гидратации следует поддерживать в бетоне постоянную влажность. Для этого поверхность накрывают полиэтиленом и периодически увлажняют водой. После застывания выполняют демонтаж опалубки.

Подводим итоги

Прочностные характеристики фундаментной плиты зависят от качества сборки арматурного каркаса и правильного бетонирования. При самостоятельном выполнении работ следует разобраться, как связать арматуру для монолитной плиты. Важно использовать качественные материалы и определиться с методом вязки. Консультация профессионалов поможет избежать ошибок.

Как вам статья?

Размещение арматурных стержней в фундаментах — горизонтальные и вертикальные арматурные стержни

🕑 Время чтения: 1 минута

Стальная арматура является важной частью бетонных фундаментов. Таким образом, правильное размещение горизонтальных и вертикальных стержней в фундаменте имеет первостепенное значение, как и укладка бетона. Размещение, размер, покрытие, связывание и допуск в стальной арматуре считаются необходимыми для достижения максимальной эффективности фундамента.

Рис. 1: Типовые детали армирования изолированного фундамента.

Содержимое:

• Расположение арматуры в опорах
  • 1. Минимальное бетонное покрытие
  • 2. Размещение арматуры
  • 3. Подкрепляет усиление
  • 4. Связывание для подкрепления
  • Типы ARBAR Tying
  • .

  Укладка арматуры в фундамент требует таких действий, как проверка защитного слоя бетона, местоположения, крепления арматуры и опор и т. д.

  1. Минимальный защитный слой бетона

  Защитный слой бетона представляет собой толщину или количество бетона, помещенного между арматурной сталью и поверхностью бетонного элемента. Покрытие является наиболее важным фактором защиты арматурной стали от коррозии. Покрытие также необходимо для обеспечения достаточного сцепления стали с бетоном для развития его прочности.


  Рис. 2: Бетонные распорки, используемые в фундаменте.

  Минимальный защитный слой для монолитного бетона указан в Строительном кодексе ACI 318.

  • Для бетона, залитого и постоянно соприкасающегося с землей (например, фундаменты) — 3 дюйма
  • Для бетона, подверженного воздействию погодных условий или земли (например, стены подвала)
    • Стержни №6 и больше — 2 дюйма
    • Стержни #5 или меньше — 1½ дюйма
  • Для бетона, не подвергающегося воздействию погодных условий или соприкасающегося с землей:
    • Плиты, стены и балки — Стержни #14 и #18 — ½ дюйма
  • плиты, стены и балки —
    • #11 бар и меньшие — ¾ дюйма
    • Балки и колонны — 1½ дюйма

  2.

  Плосы

2. Арматура должна быть размещена со стороны растяжения в нижней части фундамента. В квадратном фундаменте арматура размещается равномерно в обоих направлениях. Код ACI требует, чтобы арматурные стержни располагались на расстоянии не более 18 дюймов друг от друга.

В прямоугольном фундаменте арматура в длинном направлении размещается равномерно, но не в коротком направлении. Код ACI (15.4.4.2) требует, чтобы определенная часть арматуры в коротком направлении размещалась в полосе, равной ширине фундамента. в коротком направлении.

Отношение длины к короткой стороне рассчитывается на основе соотношения сторон фундамента как —

Размещение арматурных стержней в фундаменте оказывает большое влияние на несущую способность фундамента. Любое неправильное размещение может привести к серьезным поломкам конструкции. Например, если опустить верхние стержни или поднять нижние стержни на ½ дюйма больше, чем указано для плиты глубиной 6 дюймов, это может снизить ее несущую способность на 20 %.

3. Арматурные опоры

Армирование фундамента нельзя размещать в почве или твердом грунте, так как оно подвержено коррозии. Даже размещение арматуры над слоем свежего бетона с последующей заливкой бетона также недопустимо, так как положение арматуры может измениться при заливке бетона.

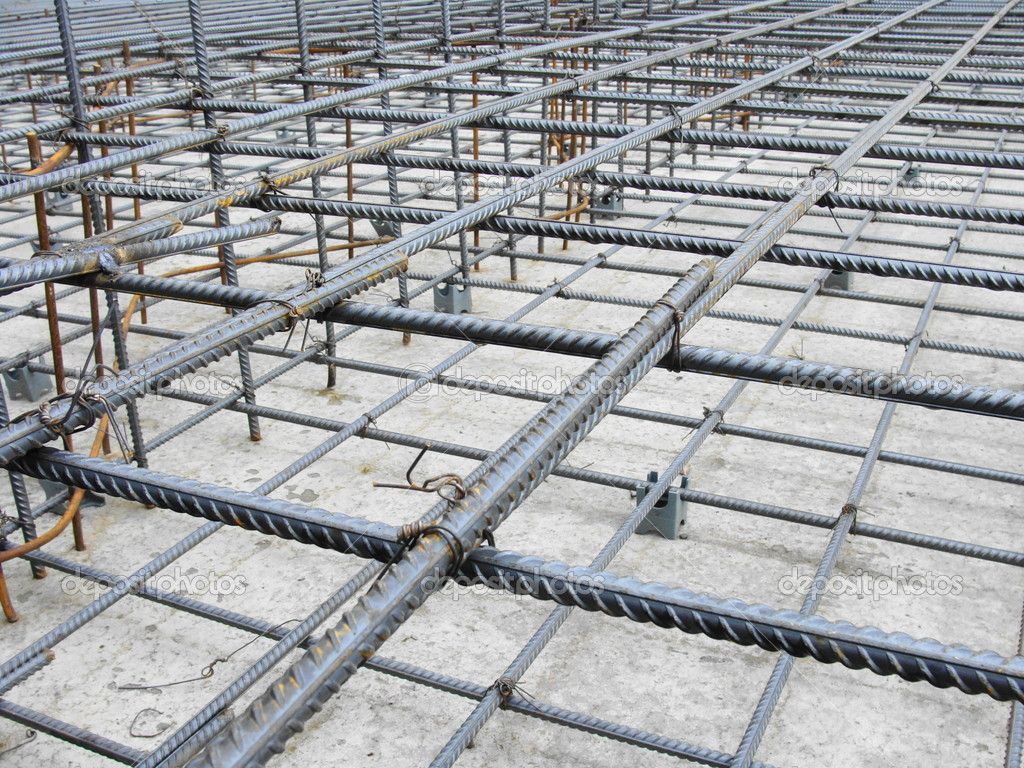

Рис. 3: Арматурные опоры, используемые в фундаменте. Опоры для стержней

используются для удержания арматурных стержней на месте для достижения надлежащей глубины покрытия.

Для правильной установки используются арматурные опоры различных размеров и из различных материалов, таких как стальная проволока, сборный железобетон или пластик.
Стулья и опоры доступны разной высоты для поддержки арматурных стержней определенного размера и положения.

4. Арматурная вязка

Хотя анкерная сталь не увеличивает прочность арматуры, она используется для фиксации и предотвращения смещения арматурных стержней во время строительных работ и укладки бетона.

Для связывания арматурных стержней используется вязальная проволока, которая обычно представляет собой черную мягкую отожженную проволоку калибра 16½ — или 16, хотя для более тяжелой арматуры может потребоваться проволока калибра 15 или 14, чтобы удерживать арматурный стержень в правильном положении.

Связывание всех пересечений не требуется, обычно достаточно каждого четвертого или пятого. Необходимо следить за тем, чтобы концы вязальной проволоки не касались поверхности бетона, где они могут заржаветь.

При связывании стержней нет необходимости связывать каждое пересечение — обычно достаточно каждого четвертого или пятого. Следите за тем, чтобы концы вязальной проволоки не касались поверхности бетона, где они могут заржаветь.

Типы вязки арматуры

Существуют различные способы крепления вязальной проволоки к арматуре в зависимости от ситуации и места, где они были связаны —

Рис. 4: Детали вязки арматуры.

1. Деталь A:  Стяжка с защелкой является самой простой и обычно используется для арматуры в горизонтальном положении.
2. Деталь B:  «Стяжка с защелкой» обычно используется при связывании арматуры вертикальной стены, чтобы надежно удерживать стержни на месте.
3. Деталь C:  «Седельный галстук» сложнее, чем стяжки с кнопками или стяжки с защелками. Они обычно используются для крепления связей к угловым стержням колонн и хомутов к угловым стержням балки.
4. Деталь D:  «Седловая стяжка») аналогична седельной стяжке, за исключением того, что проволока оборачивается 1-1/2 раза вокруг первого стержня, а затем завершается, как деталь C.
5. Деталь E: «Галстук в виде восьмерки» можно использовать на стенах вместо седла или галстуков с завязками и кнопками. Этот тип галстука используется для закрепления тяжелых матов.

Дополнительная информация о размещении арматуры в фундаменте

1. Стержневые опоры не предназначены для поддержки строительного оборудования, такого как бетононасосы, тележки или лазерные стяжки.
2. Расстояние между опорами стержней зависит от размера поддерживаемого арматурного стержня. Например, для односторонней сплошной плиты с термоусадочными стержнями № 5 высокие стулья используются на расстоянии 4 фута от центра; для баров № 4 стульчики для кормления должны быть размещены на расстоянии 3 фута от центра.
3. Укладка арматуры на слои свежего бетона или регулировка положения стержней или арматуры из сварной проволоки во время укладки бетона не допускается. Опрометчивая практика в строительстве плит размещения арматуры на земляном полотне и вытягивания ее вверх во время укладки бетона называется «зацеплением».
4. Распорки для вертикального бетона (строительство стен) традиционно не являются обязательными. Распорки боковых опалубок включают гвозди с двойной головкой, сборные железобетонные блоки (доби) и запатентованные цельнопластиковые формы.
5. Сварщик, бригадир слесарей, подрядчик и инспектор несут ответственность за правильность размещения арматурных стержней в бетонных конструкциях.
6. Отклонение от указанного положения: В перекрытиях и стенах, кроме хомутов и связей ±3 дюйма. Хомуты: высота балки в дюймах, деленная на 12. Стяжки: ширина колонны в дюймах, деленная на 12.

Как успешно залить бетонную плиту — Семейный мастер на все руки

Строите сарай этой весной? Прежде чем вы сможете даже подумать о поднятии стен, необходимо иметь прочный фундамент.

Узнайте, как успешно залить бетонную плиту здесь.

1 / 32

Zurijeta/Shutterstock

Как залить бетонную плиту: основы

Основная часть работы для новой плиты заключается в выемке грунта и строительстве опалубки. Если вам нужно выровнять участок с уклоном или внести много насыпи, наймите экскаватор на день, чтобы помочь подготовить участок. Затем рассчитывайте потратить день на изготовление форм и еще один на заливку плиты.

2 / 32

Сколько нужно залить бетонной плиты: расчет заказа бетона

Вот краткое изложение того, что вам нужно знать о бетоне и ценах на бетон. В качестве примера возьмем плиту размером 10 x 10 футов:

Рассчитайте необходимый объем в кубических ярдах. Умножьте длину (10 футов) на ширину (10 футов) на глубину (0,35 фута или 4 дюйма) и разделите на 27 (количество кубических футов в кубическом ярде). У вас получится 1,3 куб. ярдов Затем добавьте 10 процентов, чтобы учесть вариации утечки и глубины плиты, чтобы помочь определить стоимость бетона за ярд.

Не перерасходуйте деньги на следующую каменную работу. Вот как рассчитать конкретный заказ:

3 / 32

Как залить бетонную плиту: подготовка площадки

Прежде чем приступить к работе, свяжитесь с местным строительным отделом, чтобы узнать, требуется ли разрешение и насколько близко к линиям участка вы можете строить. В большинстве случаев вы будете измерять от линии участка, чтобы расположить плиту параллельно ей. Затем вбейте четыре колышка, чтобы примерно обозначить углы новой плиты. Отметив приблизительный размер и местоположение, используйте линейный уровень и веревку или строительный уровень, чтобы увидеть, насколько уклон земли. Выравнивание наклонного участка означает перемещение тонн почвы. Вы можете построить низкую сторону или вкопать высокую сторону в склон и добавить низкую подпорную стенку, чтобы сдерживать почву. Примечание. Прежде чем приступить к раскопкам, позвоните по номеру 811 или посетите веб-сайт call811.com, чтобы договориться с местными коммунальными службами о местонахождении и маркировке закопанных труб и проводов.

4 / 32

Дополнительные советы специалистов по самостоятельной заливке бетонной плиты смотрите в этом видео:

5 / 32

Выбор досок для формы

Начните с выбора досок прямой формы. Для плиты толщиной 5 дюймов с утолщенными краями, которая идеально подходит для большинства гаражей и навесов, лучше всего подходят доски 2×12. Для проезда или другой плиты без утолщенных краев используйте 2x6s. Если у вас нет достаточно длинных досок, соедините их вместе, прибив 4-футовые гвозди. Накладка 2×12 на стык. Осмотрите доски, чтобы убедиться, что они выровнены и выровнены, прежде чем прибивать планку.

7 / 32

Отделка формы

Отрежьте вторую доску по ширине плиты. Прибейте один конец к распорке и используйте расчетную длину диагонали, чтобы установить форму под углом 90 градусов. Вбейте кол в конце. Выровняйте, выровняйте и закрепите вторую доску формы. Добавьте третью сторону.

Примечание. Отрежьте две боковые опалубочные доски на 3 дюйма длиннее, чем длина плиты. Затем обрежьте торцевые доски точно по ширине плиты. Вы прибьете торцевые доски между боковыми досками, чтобы создать форму правильного размера. Используйте дюплексные (двухгранные) гвозди 16d, чтобы соединить доски опалубки и прикрепить раскосы. Гвозди через колья в формы.

8 / 32

Крашеница Дмитрий/Shutterstock

Рассчитайте необходимое количество заполнителя

Ключом к трещиностойкому бетону является прочное основание с хорошим дренажем. Если у вас песчаная почва, это означает добавление слоя гравия.

Имея формы, вы можете оценить, сколько заполнения вам нужно. Чтобы рассчитать необходимое количество наполнителя, протяните веревку через верхнюю часть форм и измерьте расстояние до земли. Сделайте это в трех или четырех точках и усредните результаты. Вычтите толщину плиты. Затем используйте эту глубину для расчета необходимых кубических ярдов заполнения. Обязательно спросите, что рекомендует ваш поставщик для заполнения плит. Щебень из бетона хорошо уплотняется и дренируется.

При выполнении небольших бетонных работ следуйте этим советам по смешиванию бетона до идеальной консистенции.

9 / 32

Засыпка и выравнивание основания

Распределите засыпку слоями толщиной не более 3 дюймов и утрамбуйте каждый слой взятой напрокат виброплитой. Оставьте траншею глубиной 12 дюймов и шириной 12 дюймов по периметру для утолщения края. Если вы строите отапливаемую конструкцию на плите, покройте землю внутри бетонных форм полиэтиленовой пленкой толщиной 6 мил. В противном случае вы можете оставить его открытым.

10 / 32

Peangdao/Shutterstock

Армирование арматурой

Бетон нуждается в армировании для повышения прочности и устойчивости к растрескиванию. Небольшие дополнительные затраты и трудозатраты на установку 1/2-дюйм. арматура (стальной арматурный стержень). Вы найдете арматуру в домашних центрах и у поставщиков изделий из бетона и каменной кладки (длиной 20 футов). Вам также понадобится пучок вязальной проволоки и инструмент для скручивания вязальной проволоки, чтобы соединить арматуру.

11 / 32

Разметка сетки арматурных стержней

Вырежьте и согните куски арматурного стержня, чтобы сформировать арматуру по периметру. Соедините части вместе, перекрывая их не менее чем на 6 дюймов и обернув проволоку вокруг перекрытия. Привяжите арматуру по периметру к арматурным стержням для поддержки. Затем вырежьте и разложите кусочки в виде сетки с шагом 4 фута в центре. Проведите пересечения вместе. Вы будете тянуть сетку в центр бетона, когда будете заливать плиту.

12 / 32

Смочите основание, чтобы продлить время финишной обработки

Чтобы продлить время финишной обработки в жаркие солнечные дни, опрыскайте сухую землю водой, чтобы основание не высасывало воду из бетона. Распыление воды также замедляет отверждение, что делает плиту более прочной. Если поблизости нет нагрудника для шланга, вы можете использовать воду и шланг, которые есть на борту грузовика. Если у вас нет воды на месте, также используйте шланг грузовика, чтобы налить пару ведер воды для мытья инструментов после того, как грузовик уедет.

13 / 32

Фото: предоставлено компанией Jackson Professional Tools

День подготовки к заливке

Имейте под рукой как минимум две тачки подрядчика и трех или четырех сильных помощников. Спланируйте маршрут, по которому будет двигаться грузовик. Для больших плит лучше всего, если грузовик может подъехать к бетонным формам. По возможности избегайте жарких и ветреных дней. Такая погода ускоряет процесс затвердевания — плита может затвердеть до того, как вы успеете загладить поверхность шпателем. Если прогноз обещает дождь, перенесите доставку бетона на сухой день. Дождь испортит поверхность.

14 / 32

Семейный мастер на все руки

Защитное снаряжение

• Попадание влажного бетона на кожу может вызвать все, от легкого покраснения до ожога третьей степени, необратимо обезображивающего человека. Вы и ваши помощники должны выполнить следующие действия:
• Носите защитные очки. Брызги песчаного бетона могут повредить глаза. Носите длинные брюки и одежду с длинными рукавами, чтобы защитить кожу.
• Носите высокие резиновые сапоги, если вам приходится бродить по мокрому бетону.
• Наденьте перчатки (наиболее безопасны резиновые перчатки).

Плюс: защитное снаряжение, которое должно быть у каждого домашнего мастера.

15 / 32

Лучше использовать более сухую смесь

Добавление воды в бетон позволяет ей стекать по желобу и легче заполнять формы, но это также ослабляет готовую плиту. Более сухую смесь труднее упаковать в форму, особенно по краям, но она делает плиту более прочной и устойчивой к растрескиванию.

16 / 32

Заливка по частям

Заливайте бетон небольшими порциями, распределяя бетон, перемещая желоб вперед и назад и заставляя машиниста тянуть вперед по ходу движения. Как только грузовик достигнет конца секции, равномерно распределите бетон и немного выше формы с помощью бетоноукладчика / граблей. Не заполняйте всю форму или гигантские секции, потому что насыпь лишнего бетона, которую вы перетащите с помощью стяжки, станет слишком тяжелой.

17 / 32

Коммуникация по заливке бетона

Вот несколько основных жестов, которые помогут вам общаться с водителем грузовика. Убедитесь, что вы видите лицо водителя в боковом зеркале — если вы его не видите, он не может видеть вас.

18 / 32

Начальное выравнивание

Протащите прямую 2×4 (разметочную доску) по верху бетонных форм, чтобы выровнять бетон. При необходимости сделайте несколько проходов, чтобы создать плоскую, равномерно заполненную область. Попросите помощника добавлять или удалять бетон перед стяжкой, когда вы ее тянете. Ознакомьтесь с подробными инструкциями по заливке идеальной бетонной плиты здесь.

19 / 32

Выравнивающая плита Основы

Уберите излишки бетона с помощью выглаживающей плиты. Когда вы тянете, двигайте стяжку вперед и назад, чтобы избежать пустот на поверхности. Попросите отбойник (так они на самом деле называются) вытащите излишки и заполните углубления во время процесса стяжки. Вам нужно достаточное количество бетона, чтобы заполнить все пустоты, но не настолько, чтобы было трудно тянуть доску. Примерно от 1/2 до 1 дюйма в глубину перед стяжкой – это правильно. Лучше сделать несколько проходов стяжкой, сдвигая каждый раз понемногу бетона, чем пытаться тянуть сразу много бетона.

20 / 32

Наконечник для стяжки

Небольшой изгиб (изгиб) на стяжке не только допустим; это предпочтительно. Просто убедитесь, что сторона с короной обращена вверх. Это создаст небольшую выпуклость посередине плиты, по которой вода будет стекать. Если корона направлена ​​вниз, вы в конечном итоге создадите желоб в плите, где может скапливаться вода.

21 / 32

Затирочная машина для выравнивания поверхности

Начинайте затирку бетона как можно скорее после укладки стяжки. Цель состоит в том, чтобы удалить следы, оставленные стяжкой, и заполнить углубления, чтобы создать плоскую ровную поверхность. Плавающий бык также выталкивает более крупные заполнители под поверхность. Держите переднюю кромку поплавка чуть выше поверхности, поднимая или опуская ручку поплавка. Если угол наклона слишком крутой, вы будете вспахивать мокрый бетон и создавать углубления. Обычно бывает достаточно трех-четырех проходов поплавком. Слишком много плавучести может ослабить поверхность, втягивая слишком много воды и цемента.

22 / 32

Наконечник Bull-Float

Крупный заполнитель (кусочки гравия) вблизи поверхности может вызвать выкрашивание (выкрашивание). Наш эксперт проталкивает более крупные камни глубже в смесь. Он делает это, делая небольшие колющие движения поплавком на первом возвратном проходе. Начинайте плавать плиту сразу после завершения заливки

23 / 32

Двигаться в двух направлениях, когда это возможно

Помимо проталкивания заполнителя под поверхность, затирочная машина помогает выравнивать плиту, поэтому начинайте затирку сразу после стяжки, пока бетон еще достаточно влажный, чтобы принять форму.

Когда это возможно, перемещайте поплавок перпендикулярно направлению, в котором вы тянули бетон с помощью разглаживающей плиты (эта плита была слишком длинной для этого). Это поможет сгладить выступы, впадины и впадины, образовавшиеся в результате стяжки. Наш эксперт любит плыть в обоих направлениях, когда может.

Нужно снять бетонную плиту? Вот что вам нужно знать.

24 / 32

Скругление краев

Скругление краев плиты с помощью кромочного инструмента после того, как вода на поверхности исчезнет. Работайте кромкообрезным станком, пока край не станет прочным и гладким. Бетон должен быть твердым, прежде чем вы начнете окантовку. Если обрезной станок оставляет после себя большие мокрые канавки, подождите некоторое время, прежде чем продолжить. Более длинные штрихи приведут к более прямым линиям.

25 / 32

Ручная терка по мере необходимости

Проведите ручной теркой по гребням, оставленным обрезным станком. Ручная терка также является хорошим инструментом для перетаскивания небольшого количества материала или влаги (сливок) в любые пустоты или сухие места у края.

26 / 32

Добавление канавок

Нарезка канавок создает ослабленное место в бетоне, что позволяет неизбежному усадочному растрескиванию происходить в канавке, а не в произвольном месте. Вырежьте контрольные швы, чтобы создать отдельные секции размером не более 8 x 8 футов для плиты толщиной 3-1/2 дюйма и не более 10 x 10 футов для плиты толщиной 5-1/2 дюйма. толстая плита.

Хотите изменить свой старый бетонный дворик? Покройте его брусчаткой.

27 / 32

Нескользящая поверхность Ребра

Обработка щеткой создает нескользящую поверхность во влажных условиях. Чем тверже бетон, тем меньше шероховатостей оставит метла с поверхности. Постарайтесь сделать поверхность достаточно шероховатой для сцепления, но не настолько шероховатой, чтобы было больно ходить босиком. Если метла начинает подпрыгивать, когда вы тянете, уменьшите угол ручки. Если возможно, метите перпендикулярно направлению, в котором плита наиболее видна. Волнистые, кривые линии метлы так менее заметны.

Плюс: узнайте, как окрашивать бетон, чтобы придать ему красивый вид.

28 / 32

Подготовка после заливки

По плите можно ходить и опалубку можно вытягивать через 24 часа. Подождите не менее 10 дней, прежде чем ездить на нем, и избегайте распыления каких-либо химикатов для плавления льда в течение первых двух лет. Попросите своих соседей присмотреть за своими питомцами, прежде чем вы нальете воду, и обклейте участок предупредительной лентой, чтобы предупредить надоедливых соседских детей.

Плюс: узнайте, как удалить пятна с бетона.

29 / 32

Увлажнение для медленного отверждения

Сохраняйте бетон влажным после заливки, чтобы он медленно затвердевал и набирал максимальную прочность. Самый простой способ обеспечить надлежащее отверждение – это распылить на готовый бетон отвердитель. Отвердитель доступен в домашних центрах. Следуйте инструкциям на этикетке. Для нанесения состава используйте обычный садовый распылитель. Вместо этого вы можете положить пластик поверх бетона, хотя это может привести к обесцвечиванию поверхности.
