Как тестером проверить фазу: Как определить фазу и ноль мультиметром

Содержание

как определить фазу и ноль в розетке

Главное, что вы должны знать: у обычного цифрового мультиметра, нет отдельного режима для определения фазы или нуля, узнать это можно лишь увидев на экране величину напряжения или не увидев его.

По большому счету, принцип определения фазы тестером, схож с работой обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии цепи фаза – сопротивление – лампа — ёмкость (человек).

Ток, с фазы, протекающий через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в ней, а потом попадает в ёмкость – в качестве которой выступает человек (для этого мы и касаемся задней стороны индикаторной отвертки при определении) и только при наличии всех участников такой цепи, лампа будет гореть.

Особенности поступления электроэнергии в дом или квартиру

Напряжение в сеть поступает по проводам, идущим от ближайшей подстанции. Потребитель получает трёхфазное или однофазное напряжение, именно в таком виде электричество поступает в жилище.

Если в доме есть трёхфазное напряжение, оно может использоваться для розеток 220 или 380 В. Последний вариант предназначен для оборудования с большой мощностью. Когда подводится однофазное напряжение, в доме используются розетки на 220 В.

Нулевой провод соединяет участок с домом с трансформаторной подстанцией. На ней он подключён к заземлению. Большинство розеток имеет подключение к фазе и нулю. В некоторых современных розетках дополнительно предусмотрена земля. Существуют устройства, для которых наличие такого выхода обязательно.

Использование заземления защищает человека от поражения электрическим током в случае его пробоя на металлический корпус устройства. При доступе к земле заряд стекает с устройства, не причиняя человеку вреда.

Таким образом, кабель может содержать до пяти проводов: три фазных, нулевой и заземление. Однако часто используется только с двумя — фазным и нулевым. Каждый из этих проводов имеет свой цвет, по которому их и находят. Для нулевого обычно используются оттенки голубого или синего, для заземления — преимущественно зелёного или жёлтого. Провода, используемые для фазы, могут быть белого, черного или коричневого цвета, иногда серого. Но следует отметить, что этот признак нельзя считать достаточно надёжным. Он может рассматриваться только в качестве дополнительного. Нужно еще проверить назначение проводов с помощью тестера.

Определение по маркировке

При описании визуального способа идентификации проводников уточнялось, что в большинстве современных электросетей желто-зеленый цвет соответствует защитному нулю, все оттенки синего цвета обозначают рабочий нуль, а любые иные цвета фазу.

Однако, необходимо учитывать, что проводники могут не соответствовать принятой цветовой гамме в следующих случаях:

Проводка проложена в доме старой постройки, где не была произведена реконструкция домашней электросети в соответствии с современными правилами. Чаще всего в ней используются одноцветные проводники.
Проводка проложена в новостройке, но ее монтаж осуществлялся частными лицами, а не профессиональными электриками.
Провода ведут к более сложным бытовым устройствам, например, различным переключателям или выключателям, конструкция которых изначально подразумевает принципиально иную схему функционирования.
Проводка прокладывалась по стандартам, отличающимся от принятых в Европе, поэтому она имеет совершенно иные цветовые обозначения.

В большинстве остальных случаев, цветовая маркировка проводников производится в соответствии с указанными правилами, которые регламентируются соответствующим стандартом IEC, действующем на территории всей Европы.

В ситуациях, когда отсутствует полная уверенность в полном соответствии цветовой гаммы общепринятому стандарту, рекомендуется воспользоваться одним из практических методов для определения нуля и фазы.

Также, можно посоветовать в последствии использовать специальные цветные насадки, которые позволят в будущем не забыть предназначение проводников и не осуществлять процедуру их определения заново.

Как найти, какой провод фазовый

В цифровом мультиметре нет специального режима для того, чтобы понять, где именно нулевой или фазовый провод. Подсоединив щупы определённым образом, мастер может искать провода на основании информации, отображаемой на дисплее.

Подготовка к работе

До того как найти фазу в розетке мультиметром, требуется провести установку режима работы данного прибора. Для этого указатель режима устанавливается в положение, в котором измеряется напряжение переменного тока.

Обычно приходится выбирать из нескольких режимов. На шкале указаны различные значения переменного напряжения. Поскольку в розетке оно обычно составляет 220 вольт, следует выбрать ближайшее значение, которое превосходит его, например, 500 В.

Нужно правильно подключить щупы. Для чёрного используется разъём COM, а для красного тот, который рядом с ним.

Проверка работоспособности прибора

Чтобы мультиметром правильно определить фазу, следует сначала убедиться в работоспособности измерительного устройства. Удобным вариантом для этого может стать проверка розетки. Используя подготовленный и настроенный прибор, нужно поместить оба щупа в гнёзда розетки. На дисплее отобразится реально существующая величина переменного напряжения.

Проверка напряжения в розетке

Соблюдение полярности в рассматриваемом случае при помещении проводов в гнёзда розеток не важна. В процессе измерения важно соблюдать правила техники безопасности. При этом не должно быть касания к тем частям, откуда можно получить удар током.

Обычно реальные показатели находятся в границах 215–235 В, но их можно определить только исправным прибором. Поэтому перед тем как проверить мультиметром фазу, требуется знать наверняка, что он работоспособен.

Определение с помощью картошки

Еще одним известным методом определения без специальных приборов является вариант, в котором задействуется обычная сырая картошка. Многие специалисты относятся к таким действиям довольно скептически, но подобное решение все равно является действенным.

Для его осуществления необходимо осуществить следующую последовательность:

Взять одну сырую картофелину и разрезать ее на две части.
Зачистить концы двух проводников и воткнуть их в одну из частей картофелины.
Подождать около 10 минут, после чего вытащить оба провода.
Осмотреть картофелину: в месте, где образовался зеленоватый след, был воткнут фазный проводник.

Проверка трёхпроводного подключения

При установке осветительных приборов нередко для монтажа используются три провода: относящиеся к фазе и нулю, а также заземление. Если сравнить ноль и землю, между ними будет обнаружено нулевое напряжение.

Осуществляя определение фазы, можно увидеть, что напряжение между нагруженным проводом и нулем составляет 220 В. Если проверить фазный провод и землю, результат будет таким же. Последовательность подключения красного и чёрного щупов к фазе и нулю в процессе проведения этих измерений ни на что не влияет.

Определение фазы среди двух проводов

Определяя фазу с помощью мультиметра среди двух проводов, красный щуп следует соединить с проводом, а тот, который чёрного цвета, с заземленным объектом. В его качестве некоторые используют батарею отопления. Выясняя, какой из двух проводов является фазным, необходимо учитывать, что именно на нем отображается сетевое напряжение. В противном случае он будет нулевым.

Для фазного провода в розетке 220 В величина напряжения будет несколько отличаться от стандартного. Её точная величина зависит от конкретных условий, при которых возникла необходимость проверить фазу. При выборе в качестве заземления отопительной батареи нужно учитывать, что она не всегда может выполнять такую функцию. Например, если на одном из этажей элементы отопительной системы были заменены на детали из не токопроводящего материала, то на последующих этажах система не будет иметь прямого электрического контакта с землёй. В таком случае поиск контакта для заземления нужно продолжить.

В некоторых случаях для проверки фазы мультиметром мастер держит чёрный щуп рукой. В рассматриваемой ситуации человеку не грозит опасность от электрического тока, но разность потенциалов может существенно отличаться от 220 В. Человек защищён, поскольку мультиметр в этом режиме работы имеет значительное сопротивление. Учитывая то, что перед началом работы осуществлялась проверка на исправность, в работоспособности прибора можно быть уверенным.

Опытные электрики до того, как найти фазу и ноль, не забывают о требованиях безопасности: стоять на коврике, сделанном из изоляционных материалов, прикасаться к щупу только в течение очень короткого времени и никогда не делать этого одновременно двумя руками.

Принцип работы

Как работает индикаторная отвертка? Внешний вид прибора схож с обыкновенной отверткой, однако он имеет встроенный в полость ручки индикатор. Металлическая часть отвертки выполняет роль щупа, при этом он способен сокращать силу подаваемого электричества, чтобы использование прибора было максимально безопасным. Также прибор имеет светодиод, который располагается в верхней части ручки. Кроме этого, отвертка имеет металлическую пластину контактного типа.

Принцип работы довольно прост — щуп отвертки касается проводника электричества, затем, проходя по нему, сила тока значительно уменьшается, после чего человек прикасается пальцем к контактной пластине. Происходит замыкание цепи, отчего загорается лампочка. Отвертка необходима для того, чтобы показать наличие в сети постоянного или переменного тока.

Как определить, где нулевой провод

После нахождения фазового провода можно легко определить с помощью мультиметра, какой является нулевым. Определив напряжение между проверяемыми жилами, можно убедиться, что оно составляет 220 В. Если оно другое, то провод не является нулевым.

Это можно узнать ещё одним способом. Если красный щуп держать в руке, а чёрным прикоснуться к нужному проводу, то для нулевого провода на дисплее высветится ноль или значение не превышающее 20 В. Его точное значение зависит от конкретных условий измерения. Этот способ найти ноль безопасен.

Различить с помощью мультиметра заземление и нулевой провод практически невозможно, так как эти провода выполняют сходные функции. Нулевой провод соединён с трансформаторной подстанцией и заземлён на ней. Заземление соединено с землёй непосредственно в доме.

Использование индикаторной отвертки

Индикаторная отвертка — наиболее распространенный способ поиска фазы
Это один из наиболее распространенных бытовых способов поиска фазы. Индикаторную отвертку можно купить в любом строительном или электромонтажном магазине за небольшие деньги. Она представляет собой классическую отвертку плоской формы с индикатором на рукоятке. Корпус изготовлен из диэлектрика для безопасной работы мастера.

Наконечник индикаторной отвертки – контактное жало. Не рекомендуется использовать такое устройство в сложных ремонтных работах. Это сократит срок службы изделия, из-за чего нельзя будет определять фазовый провод.

Чтобы найти фазу, жалом индикатора нужно прикоснуться к зачищенному проводнику. Затем к контактной площадке нужно прикоснуться пальцем. Если лампочка на отвертке загорелась, жало коснулось фазы. В ином случае – ноль или земля. Если оба проводника показывают фазу, можно судить о серьезной неисправности.

Описанный алгоритм подходит для простейших отверток. В продаже можно найти усовершенствованные изделия, позволяющие прозванивать цепь и осуществлять другие операции. Внешне они похожи на обычные индикаторные отвертки, но вместо неоновой лампочки применяется светодиод. Способ определения в таком случае будет немного меняться. Мастеру не нужно касаться контактной площадки – достаточно просто приложить отвертку к жиле.

Требования безопасности при выполнении измерений

Выполнение работ там, где есть высокое напряжение, требует тщательного соблюдения мер безопасности. Нужно обратить внимание на следующее:

Перед тем, как померить напряжение, нужно убедиться, что мультиметр настроен на измерение переменного напряжения.
Нужно проверить, что установлена нужная шкала. Значение реального напряжения не должно превышать того, которое указано на шкале.
Если в помещении высокая влажность измерять в таких условиях нельзя. В этих условиях электричество может представлять опасность для человека.
Непосредственно во время замеров нельзя менять режим работы прибора или используемую шкалу измерений.

Если в процессе измерений человек берёт щуп в руку, а другим проверяет провод, то желательно при этом стоять на специальном коврике или в такой обуви, которая не пропускает тока. В большинстве случаев это не требуется, но полностью исключить необходимость таких мер безопасности нельзя.

Почему мультиметр необходимо переводить в режим вольтметра при проверке фазы

До массового появления в продаже цифровых приборов нам в электролабораторию друзья и знакомые частенько приносили для ремонта сгоревшие аналоговые тестеры.

Причина их повреждения практически всегда была одна: неправильный выбор режима измерения при подключении прибора к цепям напряжения.

При этом в лучшем случае выгорали цепочки подключения резисторов с кнопками и переключателями, а в худшем — высочувствительная измерительная головка с токопроводящими пружинками. Последние неисправности чаще всего ремонту не поддавались.

Люди просто не понимали, что тестер, как и цифровой мультиметр, производит измерения на основе закона Ома.

Разница только в том, что тестер работает с аналоговыми величинами, а мультиметр — оцифрованными. Но принципы подключения обоих типов приборов одинаковы, сводятся к двум простым правилам:

при измерении напряжения переключатели ставят в то положение, которое вводит калиброванное сопротивление, ограничивающее ток через токоизмерительную головку или датчик;
замер неизвестной величины напряжения всегда необходимо выполнять на режиме максимального значения шкалы прибора.

Неправильное положение переключателей, переводящих прибор в режим омметра или амперметра, чаще всего встречается у новичков по невнимательности и из-за низких навыков.

На моей памяти есть случай, когда два опытных электрика, понадеявшись в спешке друг на друга, спалили дорогой образцовый вольтметр — эталон класса точности 0,2.

Прибором пришлось срочно воспользоваться для выставления уставок зарядного устройства аккумуляторной батареи оперативного тока 220 вольт на подстанции 330 кВ.

Один работник держал прибор в руках горизонтально и подал концы с щупами второму для выполнения замера. Никто из них не обратил внимания, что переключатель стоял на низшем пределе измерения. В результате протекания повышенного тока измерительная головка выгорела полностью.

Этот случай не типичный, но наглядно показывает, что электричество никому и никаких ошибок не прощает. Ток течет туда, где ему оказывается меньшее сопротивление.

Неправильное подключение мультиметра или тестера к цепям напряжения кроме повреждения самого измерительного прибора создает режим короткого замыкания, вредного для бытовых потребителей и проводки.

Поэтому перед установкой измерительных щупов на цепи напряжения необходимо проверять исходное положение переключателей прибора в режим вольтметра.

Вообще-то стоит заметить, что элитные цифровые мультиметры оборудованы встроенной электронной схемой, защищающей прибор от неправильного подключения к цепям напряжения, а у бюджетных моделей она отсутствует.

Ее в народе часто называют «защитой от дурака». Во многих случаях она может спасти прибор и бытовую сеть, но постоянно использовать эти ее возможности все же я не рекомендую: подключайте вольтметр правильно всегда.

Как определить фазу и ноль мультиметром, отверткой индикаторной

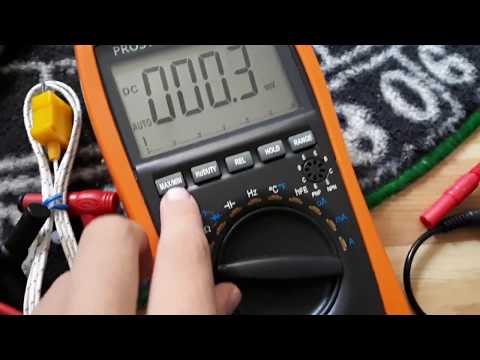

Готовим мультиметр

В первую очередь осматриваем корпус прибора. Если он разваливается в руках, нужно принять меры — защёлкнуть держатели или завернуть винты. Осматриваем провода. Если изоляция местами слезла, меняем провод. Либо обматываем изолентой. Красиво починить провод может термоусадочная трубка. Щупы тоже подвергаем ревизии. Если на корпусах есть острые сколы — выравниваем, чтобы случайно не пораниться. Если видны токонесущие части — изолируем любыми подручными средствами — изоляционной лентой, клеевым пистолетом, термоусадкой подходящего диаметра. Проверяем работоспособность. Кабель чёрного цвета включаем в гнездо Com, а красного — в гнездо с символами единиц измерения — латинские A и V, греческая большая Омега.

После включения прибор должен что-то показать на дисплее. Если не показывает — проверяем элементы питания. Устанавливаем селектор прибора на измерение переменного напряжения, выбираем первое значение выше 220 В. Скорее всего, это будет 500 В. Не касаясь оголённых частей шупов, вставляем их в розетку 220 В. Прибор должен показать значение, близкое к 220 В, хотя бывает всякое. В одном из малых городов автору встретилось напряжение в обычной бытовой сети в 158 В. На самом деле, это повод обратиться к сбытовой организации, но фазу искать не мешает. Итак, если прибор показал напряжение в сети — он исправен. Можно искать фазу.

Универсальность определителя фаз

Для этого лучше всего подходит механизм вычисления последовательности фазировки, то есть определитель. Он предназначен для обнаружения фазировки, в которой напряжение отстает от значения в фазе. Взятая для начала отсчета точка этого отставания нужна, чтобы правильно подключить к сети, приборы, которые требуют соблюдения последовательности чередования фаз. Одним из примеров такого прибора может быть трехфазный четырехпроводный электросчетчик.

Конструкция такого устройства отличается простотой:

Основа представляет электроизоляционный материал, например, текстолит.
В нём размещены 2 настенных электропатрона, внутри которых находится обычные лампы накаливания, закрытые полупрозрачными кожухами.
На их основании укрепляют конденсатор и клеммник подсоединения проводов.

Нередко такие определители делают самостоятельно в домашних условиях. При подключении такого определителя к 3-фазной сети, из-за вставленного конденсатора в каждой фазе, меняется напряжение, поэтому лампы накаливания светятся по-разному. По интенсивности свечения ламп можно судить о принадлежности оставшихся двух проводов к оставшимся фазам.

При подключении данного элемента для вычисления чередования фазировки при обесточенной трехфазной сети, в качестве средней выбирается линия В.

По отношению к этой фазе, 1 из не подсоединенных проводов, например, А, будет опережающим. То есть, напряжение в ней будет опережать значение в фазе В. А последняя фаза С будет отстающей, в ней напряжение будет отставать от В. Схема такого подключения выглядит следующим образом. При подаче на определитель напряжения, одна из светоисточников будет гореть ярче, а другой хуже. Линия, где диод горит ярче, является отстающей. Фаза, где лампа горит наполовину, является опережающей. Таким образом, можно определить, правильное ли чередование фаз.

Для чего искать фазу

Казалось бы, чего проще — установить выключатель лампочки. Разрывай любой провод, ставь на него рубильник — и свет будет послушен воле человека. Тем не менее, по действующим Правилам установки электрооборудования — ПУЭ — выключатель должен ставится исключительно в разрыв фазного провода. Это вполне логично — разомкнув цепь мы должны обезопасить себя или другого человека от поражения током, если надо будет поменять патрон или весь светильник, даже лампочку. Разумеется, при замене светильника, в первую очередь монтажник или домашний мастер проверяет наличие фазы. И, если уж поставить выключатель правильно нет возможности, придётся отключать автомат в щитке, чтобы гарантировано обесточить проводники для лампы. Всегда проверяйте наличие фазы в том оборудовании, которое собираетесь ремонтировать или менять.

Определение назначения проводов по цвету

Изоляция силового проводника, заземления и т.п. окрашивается в определенные цветы. По Стандарту Европейского Союза МЭК 60445 от 2010 года провода с силовым питанием должны быть окрашены в коричневый, черный, серый цвет. Синей изоляцией обозначаются проводники с нулем. Заземление окрашивается в двухцветную обмотку зелено-желтого цвета. Кроме того, Стандартом запрещается использовать окрашивание заземление только желтым или только зеленым цветом. В России же распространён ГОСТ 50462 от 2009 г., который почти полностью соответствует Европейскому Стандарту и по которому окрашивание производится так же. Необходимо обратить внимание на то, что не лучшим решением является поиск наличия напряжения только по цветовой маркировке, так как специалисты-электрики могут по-разному проводить подключение.

Как определить фазу мультиметром

Если в розетке, люстре, распределительной коробке три провода, то всё просто. Оставив мультиметр в том же режиме — измерения переменного напряжения с пределом 500 В, попарно касаемся проводов. Ищем пару проводников, напряжение между которыми будет нулевым. Оставшийся провод — фаза. Если же провода два, придётся стать частью электрической цепи. Берём в руку жало чёрного щупа. Он в разъёме Com —это важно. Красным щупом касаемся провода. Если тестер показывает напряжение в районе 220 В — это фаза. Собственную руку можно заменить, например, радиатором отопления — гарантированно заземлёным проводником. Часто от лампы до батареи проводник не дотягивается — поэтому и приходится брать чёрный щуп руками. Это не опаснее, чем пользоваться индикаторной отвёрткой — там монтажник тоже становится частью цепи. Помните — мультиметр должен быть переключен в режим измерения переменного напряжения на предел в 500 В — и никак иначе.

Берегите себя, соблюдайте правила безопасности.

Как отличить фазу от нуля

Существует целый ряд способов – как профессиональных, так и не очень – для определения функционального назначения проводников, входящих в состав кабеля.

С применением мультиметра

Как мультиметром определить фазу и ноль

Просто и надежно определить, где ноль, а где фаза в электропроводке, можно при помощи мультиметра (тестера). Прежде всего, необходимо включить мультиметр в режим измерения переменного напряжения и выбираем подходящий предел измерения (выше напряжения в электрической сети). Далее вы можете избрать один из описанных ниже способов идентификации фазного проводника.

Один из щупов мультиметра зажимается пальцами, другим необходимо коснуться той или иной жилы токоведущего кабеля. В случае соприкосновения щупа с фазой на дисплее мультиметра отобразится показание, приближенное к 220 В.
Если вы ни в коем случае не желаете прикасаться к щупам мультиметра руками, то один из них, как и в предыдущем случае, скоммутируйте с идентифицируемым контактом, а другим дотроньтесь до оштукатуренной стены либо заведомо заземленной металлической поверхности.
Как упоминалось выше, в современных системах электроснабжения предусмотрен также заземляющий проводник. Чтобы разобраться в назначении жил трехжильного либо многожильного кабеля следует попеременно касаться пар проводов щупами мультиметра. На его дисплее при контакте с фазой и нулем, а также с фазой и заземлением будет отображаться значение напряжения, близкое к 220 В (при этом фаза и заземление дают меньшее значение, нежели фаза и ноль). При одновременном касании щупами нулевого и заземляющего проводов, как и при касании двух фаз, на дисплее мультиметра будет «0».

Важно! При идентификации проводников по первому из вышеописанных методов обязательно убедитесь в том, что мультиметр включен в режим измерения напряжения, до того, как будете касаться пальцами одного из его щупов.

Как определить ноль и фазу индикаторной отверткой или отверткой для прозвонки сети

Со специальной индикаторной отверткой работать еще проще. Этот инструмент внешне очень похож на отвертку обыкновенную, но имеет относительно непростую внутреннюю конструкцию. Такую отвертку в народе также называют «контролькой».

Индикаторные отвертки

Важно! Не следует применять индикаторную отвертку для осуществления манипуляций над винтовыми соединениями (откручивания винтов и их закручивания). Такие действия являются наиболее распространенной причиной выхода из строя описываемого устройства.

Для того, чтобы определить функциональное назначение кабельных жил с ее помощью, нужно просто поочередно коснуться каждой из них жалом данного инструмента, нажимая при этом специальную кнопку в торцевой его части. Если в процессе указанных манипуляций светодиодная лампочка на отвертке загорится, значит, вы касаетесь фазного проводника, в противном случае – нулевого.

Не стоит путать индикаторную отвертку с отверткой, предназначенной для прозвонки сети. Последней также можно определить функционал той или иной жилы, однако нажимать на металлическую пластину в ее верхней части не нужно – иначе отвертка будет светиться в любом случае. Отвертка для прозвонки сети предусматривает в своей конструкции наличие батареек.

Визуальное определения фазы и нуля

При отсутствии вышеупомянутого инструментария вы можете задаться вопросом, как определить фазу и ноль без приборов. Одним из таких способов является их визуальная идентификация. Дело в том, что в соответствии с требованиями к монтажу электропроводки изоляция каждой жилы кабеля должна быть окрашена в свой собственный цвет.

При этом если с заземлением и нулем все понятно – они должны иметь желто-зеленую (желтую, зеленую) и синюю (голубую) окраску соответственно, то изоляционный слой фазного провода может быть выполнен в одном из следующих цветов: коричневый, черный, серый, а также красный, фиолетовый, розовый, белый, оранжевый, бирюзовый, — в зависимости от действующих на момент прокладки кабельной трассы нормативов.

По цвету проводки

Помимо цветовой, имеет место и буквенно-цифровая маркировка кабельных жил. В соответствии с ней ноль, фаза и земля обозначаются соответственно буквами N (neutral), L (line), PE (protectearth).

Контрольная лампочка

Еще один способ решения вопроса, как найти фазу и ноль без приборов, это самостоятельная сборка так называемой контрольной лампочки. Для ее изготовления потребуется обыкновенная лампа накаливания, подходящий к ней патрон, а также два отрезка медного провода (примерно по 50 сантиметров длиной).

Лампочка вкручивается в патрон, а проводники подключаются к его контактам. Другой конец одного из проводников необходимо закрепить на зачищенном до металлического блеска радиаторе системы отопления (либо на иной заведомо заземленной поверхности), а другим концом второго следует попеременно касаться проводников неопределенного функционала. При этом во время контакта с фазным проводом лампочка должна начать светиться.

Важно! В случае планирования систематического использования контрольной лампочки целесообразно ее саму поместить в защитный кожух, а к концам подсоединенных к патрону проводников прикрепить щупы (как у мультиметра).

Контрольной лампочкой

Контрольная картофелина

Название данного подраздела звучит весьма абсурдно, но тем не менее можно определить функциональное назначение токоведущих жил электрического кабеля и при помощи обыкновенной картофелины. Как и в вышеописанном методе с использованием самодельной контрольной лампочки, нам понадобятся два пятидесятисантиметровыхпровода.

Картофель разрезается пополам и в срез овоща на довольно приличном друг от друга расстоянии вставляются подготовленные проводники. Далее конец одного размещается на отопительной батарее(либо на иной заведомо заземленной поверхности), а конец другого соединяется с идентифицируемой жилой кабеля. Чтобы получить результат, придется подождать пять-десять минут. Если по прошествии указанного времени на срезе картофелины образовалось темное пятно, значит вы проверяли фазный проводник. Если изменений не произошло – нулевой.

Важно! Последние два из вышеописанных методов идентификации функционала токоведущих проводников кабеля системы электроснабжения вы используете на свой страх и риск. При работе с такого рода конструкциями следует соблюдать предельную осторожность, чтобы не получить поражение электрическим током.

Разобравшись с тем, что такое фаза и ноль в электричестве, а также найдя для себя сразу несколько ответов на вопрос, как найти эти самые фазу и ноль в проводке, вы можете выбрать любой подходящий для вас способ. Тем не менее, для того, чтобы проверить фазу и ноль, рекомендуем вам такие методы, как проверка тестером либо специализированной отверткой.

Дополнительные рекомендации

Так чем же лучше всего воспользоваться, чтобы найти ноль и фазу в розетке? Неужели нельзя воспользоваться самодельной «контролькой» и отказаться от покупки других приборов? Конечно же можно, однако стоимость индикаторной отвертки копеечная, а в использовании она гораздо удобнее лампочки с патроном. Кроме того, некоторые современные отвертки имеют очень высокую чувствительность и способны индицировать фазный провод даже на расстоянии в несколько сантиметров.

Что касается мультиметра, его целесообразно приобрести тем, кто ближе знаком с электрическими приборами и электроникой. Этот прибор имеет широкие функциональные возможности в плане измерения различных электрических величин, поэтому он пригодится далеко не каждому человеку.

Избрав для себя оптимальный способ определения фазы и ноля, помните, что все электрические работы связаны с опасностью поражения током, поэтому строго соблюдайте правила техники безопасности при работе с электроприборами! Более наглядно процесс определения фазы и ноля изложен в видео к этому уроку.

Что такое фаза?

Как известно, генератор, который вырабатывает электроэнергию, в сущности, представляет собой несколько огромных катушек провода, в которых возбуждается электрический ток движением постоянных магнитов. Все эти катушки соединены между собой таким образом, что один конец каждой из них соединен с землей (заземление), а другой представляет собой изолированный проводник, идущий к потребителям в виде воздушной линии или изолированного провода. Соответственно, один из двух проводов, которые заведены в квартиру, протянут от заземленного конца катушек электростанции, и представляет собой так называемый «ноль», а другой, который не соединен с землей, называется «фаза».

Как известно, в обычной бытовой розетке всегда есть ноль и одна фаза. В квартирах заведена всегда только одна фаза и ноль, поскольку все бытовые приборы и оборудование рассчитаны на однофазное питание. Однако от электростанции к потребителям идет всегда три фазы и ноль. Так куда же деваются еще две фазы? Почему их нет в квартире? На этот вопрос ответ находится в подвале многоэтажного дома, где установлен силовой щит. К нему подведены все три фазы, которые затем распределяются равномерно между квартирами для обеспечения одинаковой нагрузки.

Как проверить последовательность фаз с помощью мультиметра?

QR-код 14 — Проверка чередования фаз/последовательности — YouTube

Как найти чередование фаз?

Последовательность фаз | Объяснение | TheElectricalGuy

Как узнать, правильная ли последовательность фаз?

Проверка последовательности фаз

Как проверить вращение трехфазного двигателя?

Тестер чередования фаз/вращения двигателя на 3-фазном двигателе [IUEC 394]

Содержание страницы

Является ли чередование фаз живым тестом?

Это живой тест , поэтому рекомендуется проявлять особую осторожность! Во время испытаний не забывайте постоянно осматривать установку на наличие неисправностей и признаков повреждений.

Как измерять последовательность фаз?

Метод 1. Одним из методов определения последовательности фаз является на основе направления вращения асинхронных двигателей . Это называется вращающимся типом. Трехфазное питание подключено к такому же количеству катушек, создающих вращающееся магнитное поле, и это вращающееся магнитное поле создает вихревую ЭДС во вращающемся алюминиевом диске …

Фаза чередуется по часовой или против часовой стрелки?

По соглашению, чередование фаз происходит против часовой стрелки , потому что именно так мы рисуем векторы. Инструменты, как правило, не могут сказать, какая фаза какая, так как они только проводят сравнение — вам решать, как получить потенциальных клиентов в правильном порядке для того, чего вы пытаетесь достичь.

Что произойдет, если чередование фаз неправильное?

При неправильной последовательности фаз трехфазной системы подключенные трехфазные двигатели и другое вращающееся оборудование вращаются в противоположном направлении. Во многих случаях это может вызвать опасное состояние, которое может разрушить продукт, повредить оборудование и травмировать персонал .

Как проверить трехфазное питание с помощью мультиметра?

Проверка трехфазного напряжения – технический совет GalcoTV

Какова нормальная последовательность фаз?

Последовательность фаз в порядке достижения максимального пикового напряжения . Это правда? После 120 градусов фазы Y максимальное напряжение будет достигнуто фазами R и B.

Что такое счетчик чередования фаз?

Измеритель чередования фаз, как показано на рисунке 1, представляет собой устройство, используемое для определения порядка фаз трехфазной электрической системы . В электрической системе, которая содержит три фазы, AØ, BØ и CØ, важно знать порядок перед механическим подключением двигателя или генератора к электрической системе.

Как проверить вращение трехфазного компрессора?

HVAC-Как проверить обмотки трехфазного компрессора и проверить…

Как определить направление вращения двигателя?

Электродвигатели рассчитаны либо на вращение по часовой стрелке, либо против часовой стрелки, либо на то и другое. Это очень просто. Стандарт IEC говорит, что направление вращения всегда рассматривается со стороны ведомого конца, где нагрузка .

Что такое тестер фаз?

тестер фаз (многофазные тестеры) Устройство, часто встроенное в отвертку, используемое для проверки наличия электрического тока .

Что такое чередование фаз?

Чередование фаз или последовательность фаз порядок, в котором формы сигналов напряжения многофазного источника переменного тока достигают своих соответствующих пиков . Для трехфазной системы возможны только две последовательности фаз: 1-2-3 и 3-2-1, соответствующие двум возможным направлениям вращения генератора переменного тока.

Как исправить чередование фаз?

ПЕРВЫЙ шаг к мастерингу песни: исправление чередования фаз

Как работает реле чередования фаз?

Описание продукта. Реле чередования фаз DRR10 измеряют чередование фаз при включении и переключают, при необходимости, чередование поля, меняя 2 фазы . Встроенный PTC-монитор защищает двигатель от перегрева. необходим дальнейший поиск неисправностей или замена проводки.

Что произойдет, если генератор вращается в обратном направлении?

Изменение направления вращения изменит полярность . Теперь изменение направления поля снова изменит полярность выхода и вернется к исходному состоянию.

В чем разница между чередованием фаз и чередованием фаз?

Чередование фаз также известно как чередование фаз . Направление вращения такое же, как и в трехфазной системе. Если ваше чередование фаз по часовой стрелке или против часовой стрелки, ваш двигатель будет вращаться по часовой стрелке или против часовой стрелки. … Последовательность фаз также известна как чередование фаз.

Какое напряжение на каждой ветви 3 фазы?

Каждая из 3-х линий будет нести 120 вольт . Если вы посмотрите на график, вы легко увидите выходную мощность любых двух линий. Если одна линия находится на пике, другая линия не находится на пике. Вот почему в трехфазной цепи неправильно умножать 120 вольт на 2, чтобы получить 240 вольт.

Как измерить 3 фазы 240 В?

Как проверить трехфазное питание

Какое напряжение трехфазного?

Трехфазное соединение, с другой стороны, состоит из трех отдельных проводников, необходимых для передачи электроэнергии. В однофазной системе электроснабжения напряжение может достигать 230 Вольт. Но при трехфазном подключении он может нести напряжение от до 415 Вольт .

Конструкция и работа сетевого тестера

Что такое тестер фазы или сети?

Тестер фазы, электрической сети или линии является основным инструментом, который используется для проверки и идентификации Фаза / Фаза / Горячая или Положительный (+) провод / проводник в электроустановке, также известный как напряжение или детектор тока.

Тестер фазы или линии также называется Neon Screw Driver или Test Pin .

Полезно знать: Phase, Line, Hot, Live и Positive — это те же термины, что и для отдельного элемента.

Связанная публикация: Проверка электрических и электронных компонентов и устройств с помощью мультиметра

Конструкция тестера фаз или линий

Ниже приведены основные части типового тестера фаз или линий.

Внутренние части тестера фазовой линии

1). Металлический стержень и горловина

Это цилиндрический металлический стержень. Плоский конец (устье) используется в качестве отвертки или касается электрических проводников / проводов, чтобы найти фазу или провода под напряжением, а другой конец подключен к сопротивлению, неоновой лампе, элементу и металлическому колпачковому винту соответственно. Плоский конец цилиндрического металлического стержня также покрыт прозрачным изолирующим пластиком для изоляции всех частей, кроме устья.

2). Корпус и изоляция

Все эти компоненты (сопротивление, неоновая лампа, элемент или металлическая пружина и винт с металлической головкой) заключены в прозрачный изолированный корпус, изготовленный из пластика. Плоский конец цилиндрического металлического стержня также покрыт прозрачным изолирующим пластиком для изоляции всех частей, кроме устья.

3). Резистор

Резистор — это элемент, препятствующий протеканию через него тока. В тестере фазы или линии резистор подключается между цилиндрическим металлическим стержнем и неоновой лампой, чтобы предотвратить высокий ток и уменьшить его до безопасного значения для защиты неоновой лампы. Без резистора большой ток может повредить неоновую лампу. Более того, использование этого инструмента без резистора может быть опасным.

4). Неоновая лампа

Неоновая лампа подключается между сопротивлением и элементом (металлической пружиной). Используется как индикатор фазы. Когда через него проходит небольшой ток, неоновая лампочка начинает светиться. Из-за неоновой лампочки тестер фазы или линии также называется Неоновая отвертка .

5). Элемент (металлическая пружина)

Элемент (металлическая пружина) используется для соединения неоновой лампы и металлического колпачкового винта.

6). Винт с металлической головкой и зажим

Винт с металлической головкой используется для стягивания всех компонентов внутри паза фазометра. Кроме того, металлический колпачковый винт соединяется с пружиной (элементом), а пружина (элемент) затем соединяется с неоновой лампой. Кроме того, клипса служит для удержания фазомера в кармане.

Связанный пост: Как подключить свет параллельно?

Строительные работы тестера сети

Работа тестера фазы или линии

Когда мы касаемся рта (плоского конца металлического стержня) тестера фазы или линии оголенным проводом под напряжением / горячим проводом, в то время как один из наших пальцев касается металлического колпачкового винта или зажима тестера фазы/линии, тогда цепь замыкается и начинается ток течь в металлическом стержне, поэтому неоновая лампочка внутри сетевого тестера светится.

Металлический стержень соединен с резистором, который снижает высокий ток до безопасного значения. Пониженный ток проходит через неоновую лампочку, которая соединена с (металлической пружиной). Металлическая пружина соединена с металлическим колпачковым винтом, который находится в контакте с нашими пальцами. Очень небольшой ток проходит через наше тело на землю и замыкает цепь. Когда цепь замыкается, начинает течь ток, и нить накаливания неоновой лампы начинает светиться. Это указывает на то, что провод, к которому прикасается горловина тестера фазы/линии, является фазой/линии/горячей.

Если мы выполняем то же действие, что указано выше, и неоновая лампочка не светится, это означает, что это нейтральный (-) провод/проводник, или в фазном проводе нет сетевого питания, или фазный провод оборван посередине.

Читайте также: Как проверить диод с помощью цифровых и аналоговых мультиметров

Использование тестера фаз в качестве индикатора линии

Меры предосторожности

Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
Работать на электричестве только в присутствии лиц, имеющих хорошие знания и практические навыки работы с электричеством.
Не прикасайтесь к открытому проводу/проводнику, даже если тестер показывает отсутствие фазы или горячее питание.
Используйте тестер линии только с 100–500 В.
Не используйте тестер фаз или линий с высоким напряжением.
Не ударяйте по ручке тестера Line, иначе неоновая лампа или элемент могут повредиться.
Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем выполнять какие-либо изменения в подключении электропроводки.

Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они его никогда не упустят. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате.

РубрикаРазное
