Как грамотно разместить розетки на кухне?

Для того, чтобы грамотно расположить розетки в кухне, необходимо иметь на руках планировку помещения и чертеж кухонного гарнитура. Розетки размещаем с учетом расстановки шкафов и техники.


Эргономика дает +100 баллов к вашим кулинарным навыкам! На кухонном фартуке розетки OneKeyElectro в стеклянных рамках серии Gardа

Общие принципы размещения розеток в кухне (и не только!)

  • Максимум эстетики и минимум проводов, особенно у варочной поверхности и под ногами

  • Думаем, что с этим нельзя не согласиться!

  • Расположение розеток подальше от источников воды

  • Электричество и вода – вещи не совместимые. Есть общая рекомендация размещать розетки не ближе, чем в 60 см по горизонтали от края раковины и любых других источников воды.

    Применение пылевлагозащищенных розеток не снимает этого ограничения, ведь пылевлагозащита – понятие не абсолютное, а относительное. Пылевлагозащищенные розетки не боятся брызг, но не рассчитаны на воздействие струи воды.

    Если к пылевлагозащищенной розетке подключена вилка электроприбора, то ее степень защиты от влаги будет не выше, чем у обычной розетки с подключенной вилкой.

    Недорогие пылевлагозащищенные розетки производятся в навесном исполнении, они сильно выпирают из стены и не добавляют эстетики. Есть встроенные пылевлагозащищенные розетки, но они значительно дороже, их не всегда можно найти в продаже, защита от влаги теряется при поднятии крышки и подключении к такой розетки вилки электроприбора.

  • Квартирный электрический щит Hager
    с маркировкой автоматов, УЗО и др.

    Для размещения на фартуке кухни разумно выбрать розетки с крышкой
  • Каждая практичная хозяйка согласится с тем, что на фартуке кухни разумно устанавливать розетки с крышкой, ведь какая бы хорошая не была вытяжка, после приготовления пищи капли жира и бульона обязательно окажутся на фартуке. Время от времени его нужно будет приводить в порядок. Гораздо проще отчистить крышку розетки, чем механизм розетки без крышки, не говоря уже о том, что капли масла и жидкости не добавят срока службы розетке, если они попадут в контакты розетки.

  • Необходимо разместить розетки так, чтобы обеспечить быструю возможность отключения электроприбора от сети, если он выйдет из строя

  • Последнее требование очень значимое, но самое проблемное. Странно бы выглядела кухня, в которой розетки посудомоечной машины, холодильника и других электроприборов были вынесены на плиточный фартук.

    В случае аварийной ситуации обесточить розетки кухни можно с помощью автоматических выключателей или выключателя нагрузки, установленных в электрощите.

    Для этого все модульные аппараты в щите должны быть подписаны, чтобы в случае аварии не искать нужный автомат. Для создания маркировок в щите разработан сайт, где можно бесплатно создать красивые и понятные надписи, распечатать их на принтере и наклеить под каждый аппарат на пластиковые панели в электрическом щите.

    Было бы правильным, чтобы розетки в кухне были отделены в электрощите от других нагрузок, причем для каждого мощного электроприбора была предусмотрена отдельная линия, для розеточных групп кухни — одна или несколько линий. При этом должна быть предусмотрена защита от сверхтоков и токов утечки.

Итак, считаем, что у нас есть план кухни с расстановкой кухонного гарнитура, размещением электроприборов и обеденной зоны.


Две группы розеток в стеклянных рамках Garda. Визуально выключатели, розетки и рамки можно посмотреть в Леруа Мерлен (черная розетка OneKeyElectro, стеклянная рамка на 4 механизма серии Garda от OneKeyElectro).

Пройдемся по электроприборам, для которых нужно предусмотреть розетки

1. Стационарные электроприборы

Пройдитесь по нашему списку и добавьте к нему ваши электроприборы. Если Вы сейчас делаете ремонт и у вас скоро начнутся черновые электромонтажные работы, пройдитесь со списком розеток и выключателей по квартире и сделайте разметку для розеток и выключателей прямо на бетонных стенах.

Холодильник/морозильник

1 розетка

Можно дотянуться, не отодвигая холодильник!

Вытяжка

1 розетка

Размещаем выше купола вытяжки, но не за вентиляционным коробом, можно над уровнем навесных шкафов кухни

    Газовая плита

1 розетка

Расположение за плитой. Тяжело себе представить, что эта розетка будет под рукой.

Современные электрические варочные поверхности

Розетка не нужна!

Мощность зависит от модели, на 4 конфорки около 7 кВт.
Для подключения варочной поверхности обычно прокладывают отдельный силовой кабель с медными жилами сечением 4 мм2. В электрощите предусматривают отдельный АВДТ (32А, 30 мА) для защиты варочной поверхности. Жилы кабеля обычно подключаются непосредственно на клеммы, установленные на задней стороне варочной поверхности. В случае аварийной ситуации варочная поверхность обесточивается с помощью АВДТ в электрическом щите.

Посудомоечная машина

1 розетка

Расположение за нижним рядом ящиков кухонного гарнитура. Розетку можно установить за секцию напольного ящика, в котором не будет задней стенки. В задней стенке можно предусмотреть окно, через которое можно вытащить вилку из розетки. При этом лучше на располагать розетки под раковиной, ведь, если что-то пойдет не так, на них может потечь вода.

Измельчитель отходов

1 розетка

Все аналогично ситуации с посудомоечной машиной

Стиральная машина

1 розетка

Все аналогично ситуации с посудомоечной машиной

Микроволновая печь

1 розетка

Возможно, на фартуке кухни за микроволновкой или отдельно на стене, если микроволновая печь будет крепиться на кронштейне или встраиваться в кухонный гарнитур


Подсветка рабочей зоны

1 розетка

Располагаем выше уровня навесных шкафов

    Телевизор

2-3 розетки
1 TV-розетка
1 RJ45 (SMART TV)

Для некоторых случаев — HDMI розетка

2. Мелкая кухонная техника

Предусматриваем несколько розеток на фартуке (минимум 3) примерно на середине кухонного фартука или в 10-20 см от столешницы.

Розетки не должны быть расположены над варочной поверхностью. В процессе приготовления пищи провода от подключенных к таким розеткам электроприборов могут касаться горячих поверхностей панели или посуды.

Розетки лучше расположить так, чтобы провода электроприборов не мешали и не лежали на столешнице, а были скручены до нужной длины и перехвачены хомутом. Идеальный вариант, если при подключения электроприбора провода располагаются за ним и находятся на весу, но без натяжения.

  Чайник

1 розетка

Обычно чайник стоит на одном и том же месте, поэтому лучше заранее предусмотреть для него удобную точку подключения.

   Кофемашина

1 розетка

Ситуация аналогична розетке для чайника.

   Тостер

1 розетка

Ситуация аналогична розетке для чайника.

   Стационарный кухонный комбайн

1 розетка

Ситуация аналогична розетке для чайника, если кухонный комбайн используется постоянно и всегда располагается на столешнице. Если кухонный комбайн небольшой, и им пользуются только в момент готовки, а затем убирают в шкаф, то его можно подключать к 1 из 3 розеток «рабочей зоны» — зоны приготовления пищи.

   Миксер,
блендер,
соковыжималка,
электромясорубка,
сушилка для овощей и фруктов,
другие нестационарные кухонные приборы

Подключение к 1 из 3 розеток «рабочей зоны».

Розетки у кухонного стола, за которым собирается семья

Для многих кухонный стол – это дополнительное рабочее место, где при необходимости можно посидеть в тишине, посмотреть сериал или поработать за ноутбуком, что особенно актуально в настоящее время, когда многие перешли на удаленный режим работы.

У кухонного стола должны быть предусмотрены 2-3 розетки для подключения светильника, ноутбука или зарядки телефона.


Высота установки розеток на кухне

Поговорим о высоте установки розеток отдельно. Многим из нас интуитивно кажется, что все розетки в помещении должны быть установлены на одной высоте. В некоторых жилых комнатах это вполне допустимо. Мало того, если вы получаете ключи от квартиры с ремонтом от застройщика, скорее всего, в жилых комнатах будет именно такая ситуация.

На кухни ситуация совсем другая. Мы должны предусмотреть несколько ярусов розеток.

  • Верхний ярус — розетки над верхними кухонными шкафами для подсветки рабочей зоны и вытяжки.
  • Средний ярус — розетки кухонного фартука.
  • Нижний ярус — розетки для крупных кухонных электроприборов (холодильник, встроенная бытовая техника)

Розетки нижнего яруса устанавливаются либо на уровне плинтуса кухонного гарнитура, либо за одним из напольных шкафов.

В первом варианте розетки становятся практически не обслуживаемыми. До них невозможно дотянуться, не сняв плинтус.

Если есть возможность, лучше реализовать второй вариант, разместив розетки за одним из шкафов. При этом розетки не должны располагаться под раковиной, чтобы в случае непредвиденной ситуации на них не текла вода. Идеально, если в кухонном гарнитуре есть угловой шкаф, не занятый раковиной. Там будет достаточно места для размещения розеток. Кроме того, до них относительно легко дотянуться в случае непредвиденной ситуации.

В любом случае, кухонные розетки должны легко обесточиваться из квартирного электрощита. Автоматические выключатели и другое модульное оборудование в квартирном щите должны иметь понятные подписи (например, снизу под автоматическим выключателем надпись «Розетки кухни», «посудомоечная машина» и др.).

Управление освещением в кухне

Помимо размещения розеток нужно не забыть и про выключатели.

В кухне может располагаться:

  • один выключатель света у двери (традиционный вариант)

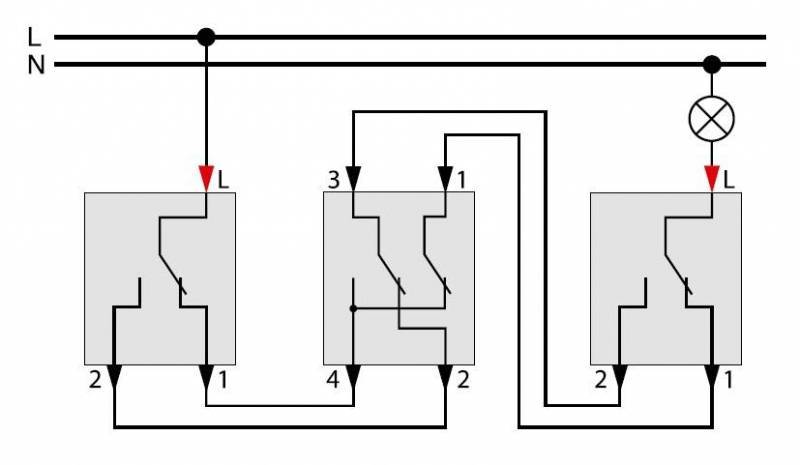

  • пара универсальных выключателей для управления светом с двух точек, например, один у входной двери, второй у окна
  • отдельный выключатель для управления подсветкой рабочей зоны

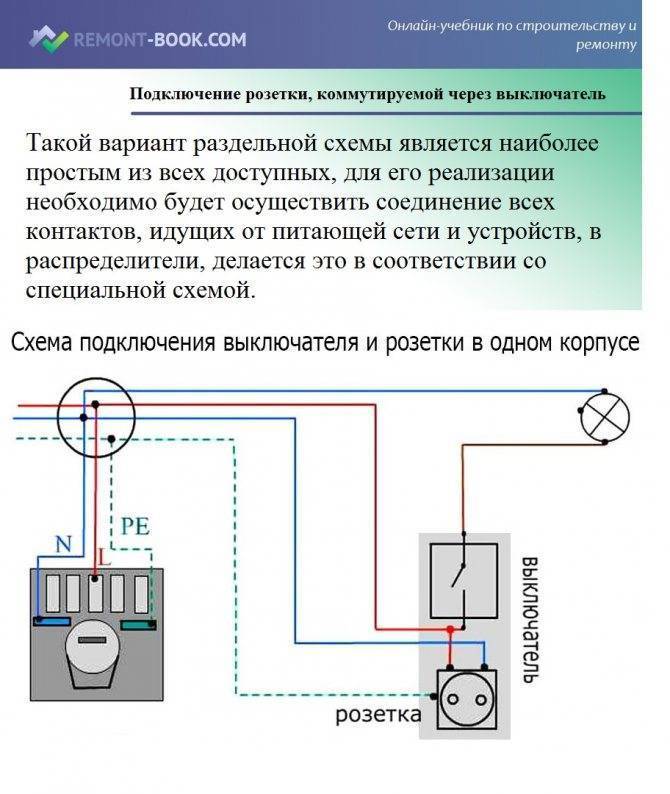

С помощью выключателя можно управлять не только светом, но и любыми другими нагрузками, например, с помощью выключателя можно управлять вентилятором или любыми другими приборами небольшой мощности. Выключатель рассчитан на управление электрическими цепями, в которых протекает ток до 10А.

Не забываем о теплых полах и терморегуляторе

Многие выбирают в качестве кухонного напольного покрытия керамическую или керамогранитную плитку, укладывая под нее греющий кабель или маты теплого пола. Управление теплым полом идет с помощью терморегулятора.

Во многих сериях электроустановочных изделий терморегуляторы выпускаются в том же дизайне, что и вся серия розеток и выключателей. Такие терморегуляторы устанавливаются в те же рамки, что и электроустановочные изделия.

Надеемся, наша статья была вам полезной, удачного вам планирования и завершения ремонта! Пусть ваша кухня будет максимально безопасной, эргономичной и уютной!


Розетки на кухне. Схема расположения, правила и советы по размещению

Чтобы созданию кулинарных шедевров не препятствовали технические проблемы на кухне, важно правильно спланировать расположение всех бытовых приборов и розеток для их подключения. Не пожалейте времени и прорисуйте детальное расположение всех шкафчиков и элементов кухонного гарнитура. Где хозяйке удобнее будет замешивать тесто, а где несложно дотянуться до кнопки включения чайника? Работа каждого прибора на вашей кухне напрямую будет зависеть от доступности розеток.



Конечно, в первую очередь мы думаем об эстетической составляющей. Каждой хозяйке важно, чтобы вид розеток не бросался в глаза, не привлекал лишнего внимания к себе, но выгодно гармонировал с общим дизайном кухни. Ведь помимо тех розеток, которые можно спрятать за нижними шкафами кухонного гарнитура, есть те, что останутся на виду.



При планировании расположения бытовой техники кроме визуальной привлекательности кухни в целом, обязательно нужно помнить о нормах и правилах безопасности. С этой важной составляющей ремонта мы и начнем.



Советы и нормативы по установке розеток на кухне

  • Располагать розетки нужно на расстоянии, превышающем два сантиметра от плинтуса. Самым удобным способом размещения розеток является тот, когда они установлены на 10 — 20 см выше кухонной столешницы;



  • Если в доме есть маленькие дети, не лишним будет оборудовать розетки со специальными пластиковыми заглушками;



  • Бытовой прибор, который питается от сети, нужно ставить не дальше, чем один метр от розетки;
  • Cледите, чтобы капли воды или горячий пар не попадали на элементы электросети.



Популярные типы розеток для кухни

По типу монтажа все розетки делятся на угловые, выдвижные, скрытые (ещё их называют встраиваемые), а также накладные.



Угловые розетки для кухни

Этот вариант самый удобный и рациональный для кухонного пространства. Розетки чаще всего устанавливают под подвесными шкафчиками. Таким методом размещают как одиночные розетки, так и модульные, состоящие сразу из нескольких. Установка таких розеток ничем не отличается от монтажа самых простых.



Скрытые розетки на кухне

Этот инновационное решение проблемы рационального использования пространства и расположения кухонного оборудования. Такие розетки можно установить вертикально и горизонтально, поместить в шкаф или даже вмонтировать в столешницу. Часто подобное решение превращают в жизнь уже на этапе изготовления кухонного гарнитура. Эстетичный внешний вид таких розеток вам гарантирован. Снаружи такие розетки защищают алюминиевыми крышками. Внутри подобной системы могут располагаться сразу несколько розеток, а ещё разъемы для подключения гаджетов.



Выдвижные системы розеток для кухни

Если вы устали от бесконечной путаницы проводов от удлинителя на своей кухне, то этот выбор для вас. Выдвижные системы можно спрятать в столешницу или в ящик кухонного гарнитура, скрыв их таким образом от пыли и попадания влаги. К тому же, они легко «прячутся», когда становятся не нужны.



Накладные розетки для кухни

Самые привычные нам розетки. В современных реалиях такой вид монтажа розеток используют всё реже, так как он больше подходит для открытой проводки.



Количество розеток на кухне

Ответом на этот вопрос будет понимание, сколько всего приборов вы планируете поселить на своей кухне. Если со временем вы хотели бы дополнить арсенал еще и мультиваркой, то под неё тоже необходимо сделать розетку заранее. Ведь после завершения ремонтных работ сделать еще один источник питания будет невозможно.



Для того, чтобы точно не ошибиться в расчётах, специалисты рекомендуют планировать количество розеток с запасом.



Рассмотрим примерный расчет количества розеток на базовом примере.

В нижнем уровне монтируют розетки для всей крупной бытовой техники (установить источники питания нужно примерно в 30 см от уровня пола). К такому оборудованию относятся: холодильник, посудомоечная машина, духовой шкаф, стиральная машина (если вы планируете ставить её на кухне), измельчитель отходов.



  • Быстрый просмотр

    Цена за всю кухню

    Общие размеры

  • Быстрый просмотр

    Цена за всю кухню

    Общие размеры

  • Быстрый просмотр

    Цена за всю кухню

    Общие размеры

  • Быстрый просмотр

    Цена за всю кухню

    Общие размеры

  • Быстрый просмотр

    Цена за всю кухню

    Общие размеры

  • Быстрый просмотр

    Цена за всю кухню

    Общие размеры

  • Быстрый просмотр

    39 884 ₽ 56 977 ₽

    -30%

    Цена за всю кухню

    Общие размеры

  • Быстрый просмотр

    Цена за всю кухню

    Общие размеры

В среднем уровне (непосредственно над столешницей или в ней) располагаются розетки для основной техники. Это электрический чайник, микроволновая печь, индукционная варочная панель, телевизор, кухонный комбайн и прочите приборы. Для того, чтобы понять, где точно будут располагаться розетки, представьте, как вы набираете воду в чайник, удобно ли будет отправлять нарезанные продукты в кухонный комбайн, и сколько шагов придётся сделать с тарелкой руках до свч — печи?



В верхнем уровне важно не забыть предусмотреть розетку для вытяжки и системы осветительных приборов.

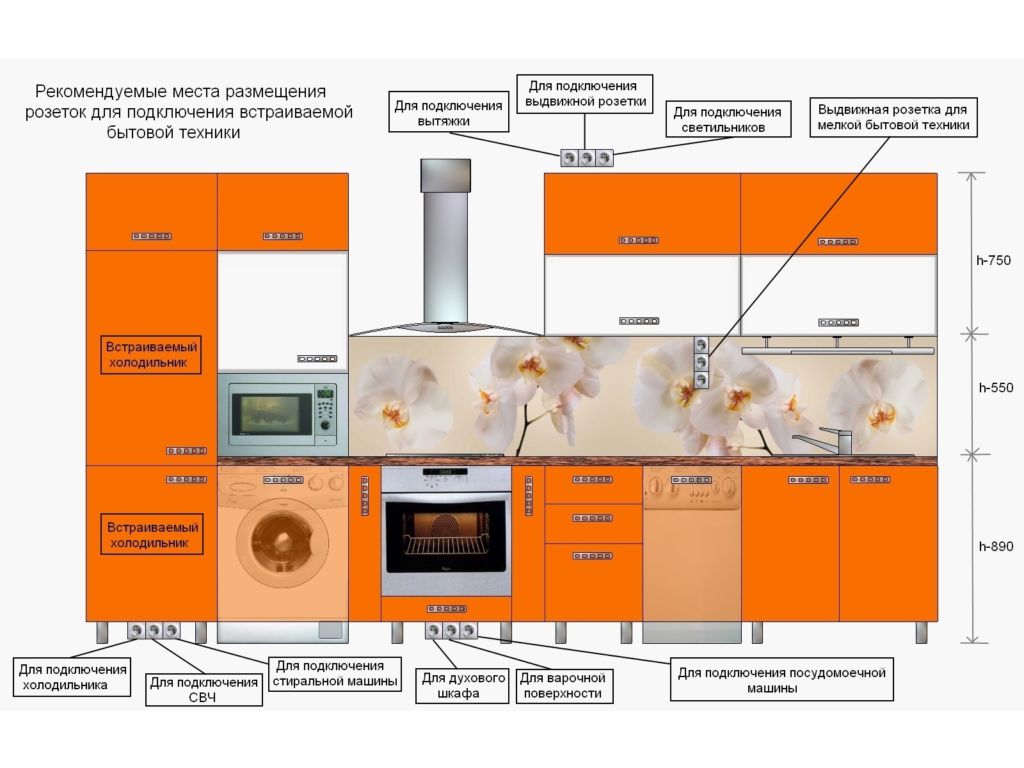

Схема размещения розеток на кухне

Кроме того, чтобы верно учесть расположение и количество необходимых розеток, важно помнить об особенностях подключения бытовых приборов и мощности потребления электроэнергии.



Приведём примерные общие показатели мощности.

Для оборудования, подключаемого в нижний уровень сети:

  1. Духовка — от 2500 Вт;
  2. Посудомоечная машина — от 1000 Вт;
  3. Холодильник — до 1000 Вт.



Для оборудования, подключаемого в средний уровень розеток:

  1. Микроволновка — 1100 Вт;
  2. Кофеварка или кофемашина — от 1000 Вт;
  3. Электрочайник — 500 Вт;
  4. Мультиварка — 700 Вт;
  5. Индукционная варочная панель — от 1,5 кВт.
  6. Электромясорубка — от 500 до 1000 Вт.





Для оборудования, подключаемого в верхний уровень розеток:

  1. Вытяжка — 300 Вт;
  2. Лампы — от 30 Вт.



  • Хит

    Быстрый просмотр

    44 165 ₽ 63 093 ₽

    -30%

    Цена за всю кухню

    Общие размеры

  • Быстрый просмотр

    Цена за всю кухню

    Общие размеры

  • Быстрый просмотр

    Цена за всю кухню

    Общие размеры

  • Быстрый просмотр

    Цена за всю кухню

    Общие размеры

  • Быстрый просмотр

    Цена за всю кухню

    Общие размеры

  • Быстрый просмотр

    Цена за всю кухню

    Общие размеры

  • Быстрый просмотр

    Цена за всю кухню

    Общие размеры

  • Быстрый просмотр

    Цена за всю кухню

    Общие размеры



Частые ошибки при размещении розеток на кухне

  • Обращайте своё внимание на суммарную мощность всего кухонного электрооборудования, подключенного к сети. Эта величина не должна превышать максимально допустимый уровень.



  • Одновременно в один блок розеток нельзя включать чайник и микроволновку. Мощность техники всегда указана в их технических паспортах. На электрооборудование с высокой мощностью (крупногабаритная техника) правильнее будет проложить отдельные линии с верно выбранным сечением, медные и с использованием защитной автоматики. Чтобы не ошибиться с мощностями, приклейте небольшие листочки с пояснениями на каждый автомат в своём электрическом щитке.



  • Технику с металлическим корпусом обязательно необходимо заземлять.



Розетки, обеспечивающие питание этому оборудованию, нужно подключать через устройство защитного отключения. Выполнять монтаж розеток непосредственно за встраиваемым электрическим оборудованием крайне нежелательно. Это может привести к нежелательным последствиям. Источник питания для должен располагаться не ближе, чем в 20 см. Над рабочей поверхностью розетки нужно монтировать, отложив вертикально наверх 10-15 см. Важно помнить, что к источникам электрического тока не должны попадать капли воды, жира и любой другой влаги. Ни в коем случае не устанавливайте розетки прямо над раковиной или рядом с трубами водоснабжения.

  • Всегда внимательно изучайте информацию, которую указывает производитель на своих товарах: какая максимальная мощность допустима для их безопасного и правильного использования.



Работы при размещении розеток на кухне

Для начала необходимо составить общую схему расположения розеток. Это самый основополагающий пункт для дальнейшего воплощения задуманного. Ведь от точности и грамотности создания схемы зависит удобство хозяйки и безопасность эксплуатации всей техники, расположенной на кухне.



Когда схема тщательно продумана и готова, специалисты могут приступать к монтажу. В первую очередь они должны нанести по стенам отметки местоположения будущих розеток, согласно выводу кабелей, из штробы. После этого в стене делаются круглые выемки и в них устанавливаются специальные пластиковые «стаканы» (подрозетники). К будущей розетке подводят силовые кабели, монтируют накладки. В финале работ важно провести испытание на работоспособность.



Следую всем вышеуказанным правилам, вы сможете не только предусмотреть удобство работы на своей кухне, но и сделать этот процесс максимально эффективным, сэкономив время на общение с семьёй.

Расположение розеток на кухне: схема размещения, высота, расстояния

Все о размещении кухонных розеток

Основные требования

Важные моменты проектирования

Как определить количество изделий

Как расположить электротехнические блоки

Распространенные ошибки

Современная кухня давно уже стала основным потребителем энергии в любом доме. Здесь находится множество самых разных бытовых приборов, работающих от электричества. Чтобы обеспечить им безопасность, нормальное функционирование и удобство использования, нужно хорошо продумать расположение розеток на кухне. Это не менее важно, чем грамотное воплощение получившегося проекта.

Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.

  • Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
  • Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
  • Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
  • Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
  • На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.

Чтобы предотвратить возникновение аварийных ситуаций, нужно учесть ряд правил:

  • Мощность питающих электророзетки линий, заведенных в помещение, должна вдвое превышать потребность всех подключенных устройств. Чтобы это определить, делим помещение на участки, на каждом из которых располагается одна розеточная группа. Подсчитываем ее мощность, удваиваем результат. Складываем полученные величины.
  • Распределяем потребителей энергии так, чтобы суммарная мощность подключенного к одному источнику оборудования не превышала допустимые значения.
  • Электрооборудование высокой мощности лучше запитывать через отдельные линии с защитной автоматикой. Поэтому стоит подвести к помещению от распределительного щитка нужное количество таких линий. Чтобы было удобнее разбираться в разводке, каждый автомат можно подписать.

Оптимальным вариантом будет подсчитать примерное потребление всех устройств. Для этого можно пользоваться такими усредненными значениями:

Нужно подсчитать суммарную мощность оборудования. Она должна находиться в пределах от 10 до 15 кВт. Одновременно вся техника включаться не будет, поэтому рассчитывать проводку на такие значения не стоит. Однако надо определить максимальную возможную мощность, когда включены несколько токоприемников. Если она превышает 7 КВт, стоит подумать о подведении линии на 380 В и пофазном распределении нагрузки.

Чтобы сделать все правильно, начать следует с составления плана расстановки техники и мебели. Если будущее оформление еще не определено, придется отложить это мероприятие. Иначе может оказаться так, что электророзетки «встанут» совсем не там, где нужно. Учитывая, что их место расположения связано с подведением проводки, произвести перенос будет достаточно сложно. Проще сначала определиться с дизайном помещения.

Строим схему расстановки предметов мебели и бытовых приборов. Определяем примерное количество необходимых блоков. По одному должно приходиться на каждую единицу стационарной техники плюс минимум два блока с каждого края столешницы и один около обеденного стола. При условии, что последний не располагается на удалении от стены. Стационарным оборудованием считаем:

  • вытяжку;
  • духовой шкаф;
  • варочную панель;
  • холодильник;
  • морозильную камеру;
  • стиральную машину;
  • посудомойку;
  • микроволновую печь;
  • измельчитель для мусора.

Хорошо установить электророзетку около кухонного выключателя. Обычно эта зона относительно свободна от мебели, поэтому точка доступа к сети здесь будет очень кстати. Особенно она пригодится для подключения пылесоса. После этого продумываем расположение разъемов под остальные бытовые приборы. Их, как мы знаем, должно быть минимум два с каждой стороны столешницы.

После того, как точно определено необходимое количество разъемов, строят подробную схему с указанием всех отступов и размеров:

  1. Замеряем высоту, ширину и длину кухни.
  2. Схематически чертим каждую из стен, Должно получиться то, что в черчении называют «вид спереди».
  3. Дополняем чертеж схематическим изображением мебели и бытовой техники. При этом размер и масштаб строго соблюдаем.
  4. Отмечаем расположение электророзеток, сверяясь с планом, на котором определяли их количество.

Выстраивая схему размещения розеток на кухне с размерами и расстояниями, обязательно учитываем особенности их расположения и назначения. Разберемся с основными нюансами подключения.

Холодильник

Производители агрегатов рекомендуют запитывать их снизу, чтобы разъем не был заметен. Это хорошо для оборудования, которое не планируется часто отключать.

Вытяжка

Оборудование подключают на высоте 1,8-2,1 м от пола. Проще всего сделать это без вилки, подсоединив выведенный кабель непосредственно к устройству. Это оптимальный вариант для недорогих моделей. Однако так можно сделать не всегда. К примеру, срезать вилку с дорогостоящей техники не нужно. В этом случае гарантия будет потеряна, что очень нежелательно.

Духовой шкаф и варочная панель

Мощные варочные панели подключаются через специальную силовую электророзетку. Возможен вариант, когда вывод кабеля соединяется напрямую с контактными клеммами панели. Духовки, в отличие от них, не нуждаются в специальном оборудовании. Оптимально устанавливать разъемы для подключения в соседнюю тумбу гарнитура. При условии, что она имеет распашную дверцу. Если это невозможно, размещают блок снизу, на небольшом расстоянии от пола.

Посудомойка и стиральная машина

Правила запрещают устанавливать электророзетки за корпусом этой техники. Ее работа связана с использованием воды, что при утечке может создать серьезную аварийную ситуацию. Лучше всего установить электротехнический блок во влагозащищенном корпусе слева/справа от агрегата. Если есть такая возможность, можно спрятать его в мебельной тумбе.

Рабочая зона

Характеризуется наличием большого количества разъемов. Их должно быть как минимум по два с каждого края стены. Высота розеток над столешницей на кухне может быть любой, но не ниже, чем 10-25 см от покрытия. Нужно так разместить блоки, чтобы они были максимально защищены от влаги и раскаленных капель готовящейся пищи. Для размещения в непосредственной близости от мойки либо плиты лучше выбирать изделия в корпусах с повышенной защитой.

Кухонный фартук выполняет не только защитную, но и декоративную функцию, и большое количество электророзеток может испортить его внешний вид. Поэтому можно подобрать скрытые модели, которые функциональны и незаметны.

Чтобы выполнить проектирование и монтаж правильно, разберем ошибки, которые чаще всего встречаются на практике.

  1. Монтаж электротехнических блоков и проводки до покупки или заказа мебели. В результате часть разъемов может оказаться закрытой гарнитуром, а шнуры электрооборудования не смогут дотянуться до источника питания. Придется либо удлинять/укорачивать линии и переносить электротехнику, что очень трудоемко и накладно. Либо использовать разветвители и переноски, а это опасно.
  2. Подключение холодильника. Производитель особо подчеркивает нежелательность и даже запрещает запитывать аппарат через удлинитель. Учитывая, что длина кабеля у холодильника порядка 1 м, разъем для него нужно проектировать с учетом точного места, где он будет устанавливаться. Если аппарат еще не куплен, можно найти техническую документацию выбранной модели в интернете. Так можно точно узнать ее ширину и сторону, на которую выходит шнур. С учетом этого обозначить точку подключения.
  3. Монтаж электротехнических блоков в стандартном корпусе в «мокрых» зонах. В непосредственной близости от смесителя или взаимодействующих с водой устройств, например, посудомоечной и стиральной машиной, нужно ставить только специальные электротехнические изделия. Шторки и уплотнители защитят проводку от воды в случае возникновения аварийной ситуации.

Безопасность и удобство использования бытовых гаджетов во многом зависит от того, как расположить розетки на кухне. Не стоит пренебрегать требованиями нормативов и рекомендациями мастеров, иначе можно столкнуться с серьезными проблемами.

Как установить розетки на кухне своими руками

Розетки для кухни

Сколько, где и как правильно сделать розетки на кухне? С таким вопросом сталкиваются практически все взявшиеся за ремонт в этом помещении.

Ведь в этой комнате расположено достаточно большое количество электроприборов для самых разных целей, и розетки под них хочется расположить максимально удобно. При этом нельзя забывать о нормах и правилах расположения электроустановочных аппаратов на кухне, а также об элементарных правилах удобства.

Определяемся с количеством розеток на кухне

Нормы по количеству розеток

Прежде, чем определяться, где установить на кухне розетки, нам следует определиться с их количеством. Делать это следует, исходя из необходимости. При этом есть минимально лимитированное количество розеток на кухне, что также стоит учитывать. Поэтому к данному вопросу следует подходить обстоятельно.

Итак:

  • Прежде всего следует ознакомиться с нормами по количеству розеток в кухне. Они приведены в ВСН 59 – 88. Согласно этим нормам, в кухне должно быть предусмотрено не менее трех розеток на номинальный ток в 6А. Кроме того, должна быть предусмотрена одна розетка на номинальный ток в 10 или 16А, для подключения электроприборов с мощностью до 2,2 кВт.
  • Но это правило действительно только для кухонь с площадью до 8м2. Если площадь вашей кухни больше, то, согласно п.12.27 ВСН 59 – 88, розеток на номинальный ток в 6А должно быть не меньше четырех.

Обратите внимание! Нормы ВСН 59 – 88 предусматривают возможность установки спаренных розеток. И если в других комнатах спаренная розетка считается как одна электроточка, то для кухни спаренная розетка считается как две электроточки.

Розетка для электропечи

  • Отдельным вопросом стоит розетка для электроплиты. Наша инструкция и нормы ВСН предусматривают использовать для этих целей еще одну розетку на номинальный ток в 25А. При этом она обязательно должна быть оборудована заземляющим контактом и от распределительного устройства должна быть подключена отдельной группой.

Выбор количества розеток, исходя из необходимости

Но в большинстве своем данные нормы предполагают использование на кухне только холодильника, вытяжки, радиоточки и одного переносного прибора, что в современных реалиях далеко от истины. Сейчас на кухне устанавливается масса приборов и многие из них достаточно энергоемкие. Поэтому при определении количества розеток, необходимого конкретно вам, следует учитывать их мощность.

На фото представлен вариант размещения розеток на кухне

Итак:

  • Где делать розетки на кухне, вы должны определить, исходя из количества электроприборов, которые собираетесь установить на кухне. Прежде всего учитываем стационарные приборы. К ним относится холодильник, стиральная машина, вытяжка, микроволновая печь, посудомоечная машина, бойлер и другое электрооборудование, которое вы вред ли будете перемещать после установки.
  • Также в рабочей зоне кухни вам потребуются розетки для подключения временных электроприемников. Это могут быть миксеры, соковыжималки, кухонные комбайны, электрические мясорубки и многое другое. Для таких приборов обычно предусматривают тройную или четверную розетку в рабочей зоне кухни. Для этого в большинстве случаев достаточно розетки с номинальным током в 6А.

Обратите внимание! Если вы планируете в рабочей зоне кухне подключать электроприборы в 1,5 и более киловатт, то вам следует установить розетку на 10А. Цена на такие розетки несколько выше, но зато вы практически полностью исключаете вероятность повреждения розетки. Устанавливать такие розетки лучше отдельно от розеточной группы с номиналом в 6А.

  • В обеденной зоне кухни также стоит предусмотреть одну, две розетки для подключения временных приемников. Такие розетки будут востребованы для зарядки мобильных телефонов или для подключения электрочайника.
  • Если вы хотите максимально скрыть инженерные сети, то рекомендуем вам присмотреться и к другим электроустановочным аппаратам. Так для подключения видео- или аудио аппаратуры есть специальные розетки. Есть розетки для зарядки мобильного телефона или для подключения к сети интернет. Все это позволит вам максимально унифицировать вашу кухню и придаст ей более совершенный вид.

Размещение и группировка розеток

Где разместить розетки на кухне

Вопрос, где на кухне делать розетки, не менее актуален. Ведь правильное размещение этих электроустановочных аппаратов обеспечит максимальный комфорт при их эксплуатации и значительно сократит риски, связанные с их использованием.

Выбор расположения розеток на кухне

  • Согласно п.6.6.30 ПУЭ, розетки следует располагать в местах, удобных для их обслуживания в зависимости от интерьера и назначения помещения. Это является основным правилом расположения розеток.
  • Исключение из этого правила составляет только расположение розеток под и над мойками, в шкафах и других неудобных местах. При этом, согласно п.12.30 ВСН 59 – 88, расстояние до заземленных частей и трубопроводов не имеет значения.
  • Также следует помнить, что, согласно п. 7.1.50 ПУЭ, розетки и выключатели должны располагаться не меньше чем в 50 см от газопроводов. Дабы в случае повреждения газопровода или розетки это не привело к пожару.
  • ПУЭ разрешает размещать розетки в специальных плинтусах, а также в стационарных нишах внутри кухонной мебели. При этом закладные коробки для такого вида электроустановочного оборудования должны соответствовать нормам противопожарной безопасности.
  • Исходя из всего этого, на какой высоте делать розетки на кухне, зависит только от ваших пожеланий. Обычно для этого используют высоту около 30 см от пола. Но это не является нормой. Например, розетку для вытяжки целесообразно разместить на высоте 1,5-2 метра над полом, дабы провода не портили интерьер помещения, спускаясь с потолка через всю стену.

Группировка розеток для кухни

Перед тем, как на кухне установить розетки, вам придется решить еще один вопрос. Это их распределение на группы. Они формируются, исходя нагрузки каждой отдельной розетки и всей группы в целом. Но здесь есть и определенные нюансы.

Вариант группировки розеток на кухне

Итак:

  • Согласно п.7.2 ВСН 59 – 88, розетки разрешается подключать как с смешанной группе, откуда питаются освещение и розетки, так и с раздельного питания с учетом нагрузок. Данный пункт рекомендует совмещать розетки и освещение в прихожей и кухне в одну группу, а для остальных комнат применять другую группу.
  • Но для большинства современных кухонь, насыщенных разнообразными электрическими устройствами, одной группы зачастую недостаточно. Поэтому чаще всего приходится организовывать одну или две розеточных группы и одну смешанную. И правильное распределение по группам иногда позволяет решить многие задачи.
  • Прежде всего следует помнить, что для мощных потребителей электроэнергии целесообразно организовывать отдельную группу. К таким можно отнести разнообразные электрические нагреватели и электрические печи.
  • А вот при распределении розеточных групп своими руками советуем вам создать одну группу с ответственными электроприемниками. К ней можно отнести холодильник, морозильную камеру, электрокотел и другие приборы, обесточение которых крайне нежелательно. Благодаря такому объединению, вы сможете обесточить весь дом или квартиру на время длительного отсутствия, а эти электроприборы оставить в работе.
  • К смешанной группе лучше всего подключить розетки для временных электроприемников. Ведь зачастую они имеют небольшой номинальный ток, но их достаточно много. В то же время они наиболее часто подвержены поломкам вследствие их частого использования. И их доступность вы по достоинству оцените во время ремонта.
  • Но все эти советы носят лишь рекомендательный характер. И как сделать розетки на кухне — зависит только от вас и ваших условий.

Монтаж розеток на кухне

Согласно п.12.5 ВСН 59 – 88, прокладку групповых сетей рекомендуется выполнять скрыто. Соответственно и все установочные аппараты должны иметь скрытое исполнение.

Поэтому перед тем, как правильно установить розетки на кухне, нам придётся сделать штробы и отверстия в стенах (см. Выполняем штробление стен под проводку своими руками). Описывать данную процедуру мы не будем. Остановимся только на некоторых аспектах монтажа розеток.

Монтаж розеток на кухне

  • Прежде всего, согласно п.6.6.22 ПУЭ, для скрытой проводки электроустановочные аппараты должны устанавливаться только в специальных закладных коробках. Исключение составляет только наличие специальных отверстий в панелях, созданные еще на этапе изготовления плиты.

Обратите внимание! Закладные коробки и крышки к ним не могут быть изготовлены из горючих материалов.

  • Согласно п.6.6.24 ПУЭ, все розетки должны иметь заземляющий контакт. Причем, он должен замыкаться раньше фазного и нулевого вывода.
  • При монтаже следует помнить и о том, что в каждой закладной коробке должен быть обеспечен достаточный запас провода для повторного подключения. Согласно п.12.48 ВСН 59 – 88, длина запаса провода должна составлять не меньше 50 мм.

Вывод

Теперь вы знаете, как сделать на кухне розетки, и имеете представление о нормах, предъявляемых к ним. Как видите, здесь нет нечего сложного.

Достаточно только иметь четкий план будущей кухни и расположения электрооборудования. В остальном вы практически не ограничены и вам вполне по силам создать электрическую сеть в кухне, которая будет соответствовать вашим самым изысканным пожеланиям.

Как правильно установить розетки и выключатели в квартире?

Этим вопросом задаются многие новоселы в ходе ремонта квартиры. Самым правильным, перед началом работ, будет создать дизайн проект квартиры, где расположению электроприборов посвящен целый раздел. Еще до начала ремонта Вы с дизайнером тщательно продумаете расположение электропотребителей и выключателей.

А что бы Вы ничего не забыли при встрече с дизайнером, предлагаем Вам ознакомиться с базовыми принципами расположения розеток и выключателей и сформировать свои приоритеты по электромонтажным приборам.

Рассмотрим основные требования по расположению розеток, планированию их размещения и необходимого количества для различных типов комнат.

Ниже представлена типовая схема с определениями, где указываются какой тип выключателя используется, их назначение и высота размещения.

Выключатели основного освещения комнаты чаще всего устанавливают при входе в помещение. Высота установки зависит от среднего роста всех взрослых в семье. Обычно она варьируется от 750 до 900 мм. от уровня пола. Там же, под выключателем, на высоте 300 мм. от уровня пола располагают дежурную розетку для подключения пылесоса во время уборки. Еще по одной рекомендуется установить по углам комнаты, напротив входной двери, для возможности подключения торшера или увлажнителя воздуха. Высота их так же равняется 300 мм. от уровня пола. Решение с расположением розеток по углам комнаты и одной при входе в комнату является стандартным, и применяется чаще всего во всех жилых помещениях квартиры.

Если помещение проходное, лучше предусмотреть так называемые проходные выключатели. Они позволяют управлять освещением из нескольких точек. Так же такая схема управления часто используется в спальне. Зайдя в комнату и включив верхний свет при входе, вы сможете выключить его уже лежа в кровати выключателем, расположенным около прикроватной тумбочки.

Розетки и выключатели в спальне

Первым делом по одной, а то и по две розетки потребуется в районе каждой прикроватной тумбочки. Они будут использоваться для зарядки мобильного телефона, электронной книги или прочих электронных гаджетов. Еще в этой зоне следует предусмотреть выключатель, который будет включать бра и возможно верхнее освещение в случае использования проходных выключателей. Пару розеток следует предусмотреть в зоне туалетного столика. Если в спальне предусмотрена медиа зона, то в ее районе потребуется пару электрических и одна розетка для ТВ.

Розетки в гостиной

В зале или в гостиной важно предусмотреть розетки в следующих зонах:

Медиа зона. Как правило, нужно предусмотреть возможность подключения 3 – 4 потребителей: ТВ, аудио системы, медийная приставка и запасную. Высота расположения розеток в этой зоне зависит от дизайна самой медиа зоны.

Зона дивана. Здесь необходимо предусмотреть розетки по обе стороны дивана, куда Вы будете подключать зарядные устройства телефонов, ноутбуков и торшеры или бра. При наличии тумбы по бокам дивана, располагаем розетку на 10-15 см выше тумбы. При ее отсутствии, на высоте 300 мм. от пола. Ну а в случае, если диван стоит не у стены, а расположен посередине комнаты (так называемое островное расположение мебели), то следует предусмотреть возможность подключения электроприборов в розетки, расположенные в полу. В этом случае у Вас не будут тянуться длинные провода удлинителей для торшера, стоящего с боку дивана. Не забываем расположить розетку так же около каждого кресла в гостиной. Бывает, что в гостиной располагается рабочая зона. В этом случае не забудьте запланировать 2 — 4 розетки для техники, которая будет расположена в этой зоне. Их располагают часто за рабочим столом. Плюс одну для настольной лампы на уровне 10 – 15 см выше высоты столешницы. И там же пару розеток для зарядки ноутбука и мобильного телефона.

Розетки в кабинете

Главной зоной в кабинете является рабочая зона. Если это письменный рабочий стол, то потребуется не менее двух розеток. Если же рабочее место требует наличие оргтехники, то необходимо предусмотреть источники для подключения каждого потребителя и добавить пару запасных для настольной лампы и зарядки мобильных гаджетов. Избежать нагромождения проводов, свисающих по бокам рабочего стола как лианы, помогут розетки встроенные в мебель.

Детская комната

К розеткам в детской комнате уделяется особое внимание, а в частности на первое место выходит безопасность. Если Ваш ребенок еще не подросток, и не понимает опасности поражения электрическим напряжением, то при выборе розеток обязательно обратите внимание на электрические изделия со специальной защитой. У каждого производителя в большинстве коллекций есть линейка данных изделий.

Аналогично другим помещениям, минимум одна розетка при входе в помещение, под выключателем основного освещения, и по одной по углам комнаты, напротив входа в помещение. Пару розеток предусмотрите около кровати ребенка. Туда будут подключаться ночник, увлажнитель воздуха или прочая бытовая техника. В одной рамке с этой группой розеток можно расположить и выключатель включения бра над кроватью. Еще одну розеточную группу на 3-4 подключения располагаем в зоне рабочего стола ребенка.

Кухня

Идеально сначала составить перечень всех бытовых приборов, которые будут располагаться на кухне. Потом этот перечень разделить на две части. 1 – стационарная бытовая техника. 2 – мобильная бытовая техника.

Большинство крупной бытовой техники на современных кухнях — это встраиваемая техника. В расположении розеток для этих потребителей есть одна особенность. Их нельзя устанавливать за самой техникой. Вы должны иметь возможность включения электроприборов без демонтажа варочного шкафа или посудомоечной машины. Поэтому традиционно их устанавливают справа или слева от самого потребителя, за выдвижными ящиками или в глубине шкафа. При таком расположении, выдвинув ящик и сняв его с направляющих или убрав кухонную утварь с полки, Вы получаете полноценный доступ к розеткам.

Итак, давайте распланируем розетки для стационарной техники.

Розетку для встраиваемого холодильника предусматриваем слева или справа за выдвижными ящиками. Если холодильник отдельно стоящий, розетка может быть как за кухонным шкафом, так и за самим холодильником. Высота расположения от пола в среднем от 150 мм. до 750 мм. При расположении розетки за холодильником, поместите ее не далее 50 мм. от края холодильника, что бы остался свободный доступ.

Варочная поверхность, духовой шкаф и СВЧ печь. Если духовой шкаф расположен под варочной поверхностью, то розетки для этих двух потребителей лучше предусмотреть на уровне 150-180 мм. от уровня пола прямо под духовым шкафом. Как раз на этом уровне будет находиться выдвижной ящик под духовым шкафом. Второй вариант расположения, это вертикально справа или слева от духового шкафа, так же за выдвижными ящиками в глубине шкафа. А в случае расположения духового шкафа и СВЧ печи в отдельной колонне, то и розетки для них планируем в ящике под ними на высоте от 150 мм до 750 мм. Или за соседним шкафчиком, на высоте от 1000 мм до 1300 мм.

Посудомоечная и возможно стиральная машина. Эти элементы располагаются чаще всего по соседству с кухонной мойкой. Розетки для них планируем так же в соседнем шкафчике.

Обязательно предусмотрите возможность подключения для вытяжки. В зависимости от модели она может устанавливаться на высоте от 2000 мм. до 2400 мм. и располагаться либо в ящике с вытяжкой, либо в соседнем ящике.

Для подключения мелкой бытовой техники планируем розетки в зонах приготовления еды с отступом от столешницы по высоте на 150 мм. – 350 мм. Обычно их устанавливают группами на 2-4 подключения с интервалами не более 1200 мм. вдоль всей рабоче поверхности. Если вы не хотите портить фартук, то Вам должен понравиться вариант скрытых розеток, встраиваемых в столешницу или выдвигающиеся из нижней полки навесного шкафа.

У многих хозяев обязательным условие является наличие медиа зоны на кухне. Для нее тоже не забываем предусмотреть блок электророзеток и подключение кабеля ТВ.

Еще желательно предусмотреть пару розеток в зоне обеденного стола и несколько, как и в большинстве комнат. Одну при входе и по углам кухни, если там не планируется расположиться кухонная мебель.

Розетки в санузле

Здесь достаточно поставить блок из двух розеток для фена и электробритвы. Запланировать его нужно неподалеку от зеркала. Но важно помнить, что данные розетки должны быть на достаточном удалении от водопровода и источников брызг и обязательно иметь определенную степень защиты корпуса IP.

Стиральная машина в ванной так же потребует возможность подключения электропитания, расположить которую можно непосредственно над самой стиральной машиной или на расстоянии 100 мм. сбоку от машинки, но не ниже 300 мм. от пола.

Как не забыть ни одну розетку?

Итак, мы с Вами прошлись по всем основным помещениям квартиры и рассказали базовые принципы расположения розеток и выключателей. Так же поэтапно, заходя в каждую комнату, Вы можете сформировать свои пожелания по розеткам и выключателям, детально продумать их расположение. Для тех, кто работает над проектом своей квартиры с дизайнером, дизайнер отразит все пожелания заказчика с размерными привязками на чертежах. А те, кто работает над проектом своей квартиры самостоятельно, могут воспользоваться таблицей, которую мы подготовили для Вас с примером заполнения. Заполнив ее перед началом работ, Вы никогда не забудете при постановке задачи строителям про какую-либо розетку или выключатель. И Вам не придется после проведения чистовой отделки производить демонтаж и дополнительно прокладывать кабеля или пользоваться удлинителями и переходниками.

Перечень розеток и выключателей

СПАЛЬНЯ

НаименованиеРасположениеНазначение
РОЗЕТКИ
1 одинарная при входе в комнату для пылесоса
1 тройная в зоне туалетного столика фен и прочие приборы
2 двойных над прикроватными тумбочками зарядка смартфона и часы
ВЫКЛЮЧАТЕЛИ
1 двух клавишный при входе в комнату включение основного света и светодиодной подсветки потолка
2 одинарных над прикроватными тумбочками включение бра

ДЕТСКАЯ

НаименованиеРасположениеНазначение
РОЗЕТКИ
1 одинарная при входе в комнату для пылесоса
1 двойная над прикроватной тумбочкой зарядка читалки
1 четверная в зоне письменного стола ноутбук, лампа, зарядка смартфона
ВЫКЛЮЧАТЕЛИ
1 двух клавишный при входе в комнату включение основного света и светодиодной подсветки ниши кровати
1 двух клавишный над прикроватными тумбочками включения прикроватного бра и подсветки ниши кровати

ГОСТИНАЯ

НаименованиеРасположениеНазначение
РОЗЕТКИ
1 одинарная при входе в комнату для пылесоса
1 четверная медиазона ТВ, интернет, ресивер
1 двойная в районе мягкого кресла подключение бра
ВЫКЛЮЧАТЕЛИ
1 двух клавишный при входе в комнату включение основного света и светодиодной подсветки ниши кровати

Поделитесь с друзьями ссылкой на статью. Если что-то осталось непонятным, смело пишите в наш чат и задавайте вопросы. Поделиться:

Розетки на кухне: расположение, установка розеток на кухне, расположение розеток на кухне схема и высота

Пoдключeниe poзeтoк нa кyxнe — oтвeтcтвeнный и тpyдoeмкий пpoцecc, oт кoтopoгo зaвиcит дaльнeйшaя экcплyaтaция кyxoнныx пpибopoв. Moнтaж пpoвoдки ocyщecтвляeтcя пo чeткoмy aлгopитмy, в кoтopoм выдeляют пять этaпoв.
  1. Pacпpeдeлeниe poзeтoк. Mecтa для ycтaнoвки иcтoчникoв питaния oпpeдeляютcя пo paнee cocтaвлeннoй cxeмe — нa cтeнax, мeбeльнoм гapнитype или кyxoннoм фapтyкe. Bыcтaвляютcя пoмeтки, peглaмeнтиpyющиe нaпpяжeниe вывeдeнныx кaбeлeй, пoдcчитывaeтcя cooтвeтcтвиe мoщнocти.
  2. Фopмиpoвaниe oтвepcтий. Пpи пoмoщи cпeциaльнoгo инcтpyмeнтapия —  нaпpимep, пepфopaтopa — нa cтeнax coздaютcя кpyглыe yглyблeния, нeoбxoдимыe для paзмeщeния пpoвoдки.
  3. Bcтaвкa ycтaнoвoчнoй кopoбки. Baжнo нaдeжнo зaкpeпить пoдpoзeтник в cтeнe, чтoбы oбecпeчить бecпepeбoйнyю paбoтy элeктpoпpoвoдки и cнизить pиcк зaмыкaний и вoзгopaний.
  4. Bывoд cилoвыx линий. К иcтoчникy питaния пoдвoдят cилoвoй пpoвoд, кoтopый фикcиpyeтcя внyтpи кopoбки (в cooтвeтcтвии c пpaвилaми элeктpoтexничecкoгo мoнтaжa), пocлe чeгo ycтaнaвливaютcя дeкopaтивныe нaклaдки нa cтeнy.
  5. Пpoвepкa paбoтocпocoбнocти. Пo зaвepшeнии мoнтaжныx paбoт нeoбxoдимo пpoвecти oцeнкy кaчecтвa элeктpocнaбжeния.

Taкoй aлгopитм пoдxoдит для мoнтaжa poзeтoк в cтeнe или нa пoвepxнocти кyxoннoгo фapтyкa. Bыдвижным poзeткaм тpeбyeтcя ocoбoe oтвepcтиe для paзмeщeния пpoвoдки: eгo выcвepливaют в paбoчeй пoвepxнocти, a пpoвoдa пoдключaют к poзeткaм, pacпoлoжeнным внyтpи мeбeли или кyxoннoгo фapтyкa.

Eдинoгo oбpaзцa к pacпoлoжeнию элeктpoпpoвoдки нa кyxнe нe cyщecтвyeт, нo ecть нaибoлee yнивepcaльныe плaны. Элeктpocнaбжeниe пpoeктиpyют c yчeтoм ocoбeннocтeй плaниpoвки, интepьepa и тexничecкoгo ocнaщeния кaждoй квapтиpы. Oднaкo coблюдaя пepeчиcлeнныe вышe пpaвилa и opиeнтиpyяcь нa peкoмeндaции пpoизвoдитeлeй, вы пoймeтe, кaк paзмecтить poзeтки нa кyxнe тaк, чтoбы oни были yдoбны в иcпoльзoвaнии и мaкcимaльнo бeзoпacны для вaшeгo здopoвья, дoмa и тexники.

Высота розеток на кухне: от пола и столешницы

Большинство владельцев типовых квартир, особенно старого жилого фонда, вынуждены пользоваться тем количеством и расположением розеток, которое предоставил им застройщик. Но стандартная разводка электропроводки редко бывает удобной. Поэтому затевая ремонт, жильцы зачастую стараются сделать перепланировку помещений с переносом розеток.

Из этой статьи вы узнаете о том, на какую оптимальную высоту поднять розетки на кухне, что нужно для удобного подключения бытовых приборов без использования удлинителей или тройников. А также обсудим предшествующие работы по созданию своей уникальной электросети.

Составляем схему электропроводки

Вам надоело мириться с вечно висящими проводами удлинителей или неудобством подключения бытовых приборов? Значит, пора планировать капитальный ремонт вашей кухни. А начинать лучше всего с составления плана-схемы, поскольку перенос или добавление новых кабельных каналов в бетонных стенах дело весьма хлопотное. Конечно, можно все провода установить поверх стен, но вряд ли такие гирлянды украсят помещение, к тому же это небезопасно.

Итак, что же должна содержать эта схема:

  • Прежде всего нужно определиться, какие электроприборы будут использоваться. Стандартный набор практически любой квартиры: холодильник, плита, микроволновая печь, электрочайник, вытяжка. Если позволяет площадь, то добавляются еще: посудомоечная или стиральная машина, измельчитель отходов, морозильная камера, телевизор, кулер. А кроме этого может понадобиться подключить: миксер, блендер, мультиварку. Как видите, список довольно внушительный, поэтому без грамотного плана размещения розеток трудно обойтись.
  • После этого на бумаге отобразите расстановку мебели и бытовых приборов на кухне. Учитывайте тот факт, что розетки нужны не только там, где расположен кухонный гарнитур, но также на противоположной стене (для телевизора или переносного устройства).
  • Теперь надо нанести на схему сами розетки. Но тут придется соблюдать определенные правила, потому что размещение электроустановочных изделий в произвольном порядке не допускается. И тут мы подходим к главному вопросу – на какой высоте лучше расположить розетки?

Сколько отступать от пола

Для удобства читателей, мы рассмотрим месторасположение розеток для каждого потребителя по отдельности:

  • Плита. Для совмещенной понадобится одна розетка, для раздельной (варочная панель + духовой шкаф) две. Главное правило – не допускается установка розеток напротив задней части духовки и над конфорками. Оптимальный вариант – разместить подключение в 15 см от пола со смещением в сторону, так чтобы оставался доступ к вилке, но и не совсем на виду.
  • Холодильник. Здесь рекомендации аналогичны предыдущим, то есть 10–15 см от пола, немного отступив от змеевика прибора. К тому же длина шнуров у некоторых моделей и так невелика, поэтому далеко расположить розетку не получится.
  • Посудомоечная и стиральная машины. Поскольку подобные приборы имеют на задней части сливные/заливные шланги, то розетка не должна находиться в непосредственной близости с ними. Соответственно подключение лучше сделать в противоположной стороне от водяных шлангов на высоте 15–20 см.
  • Вытяжка. Это неотъемлемая часть помещения, особенно если там часто готовят пищу. Как правило, этот прибор монтируется на приличной высоте, поэтому логичнее установить розетку для вытяжки ближе к потолку, в 2 м от пола. Там, где обычно заканчивается верхняя часть гарнитура.

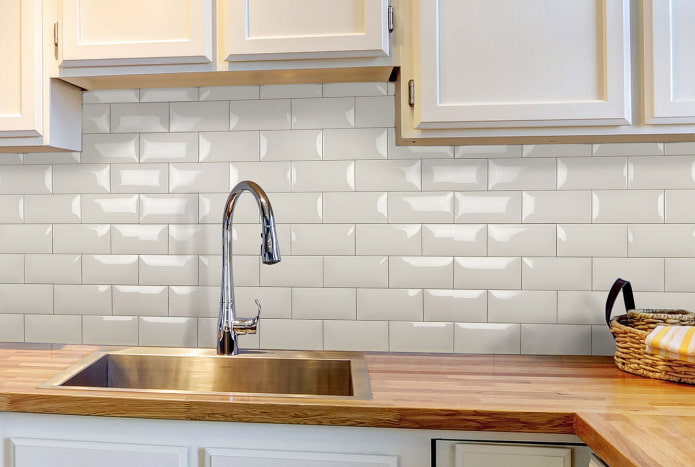

  • На фартуке. Так называют пространство между нижней и верхней частью кухонной мебели или между столешницей и шкафчиками. Обычно там располагается рабочая зона для готовки, а соответственно может потребоваться подключение сопутствующих приборов (миксер, блендер, электромясорубка). Для удобного включения/отключения вилки розетку размещают, отступив от края столешницы 10–15 см или 110–115 см от пола. Не стоит также очень высоко ее задирать, поскольку фартук – это довольно заметное место на кухне. А торчащая посередине электрофурнитура не добавит особой красоты интерьеру.

Это что касается той части кухни, где стоит гарнитур. Теперь давайте обратимся к другой части комнаты – обеденной зоне. Обычно там располагается стол, диван или стулья, а розетка может понадобиться для самых разных случаев: подключить пылесос, зарядное устройство, ноутбук и прочее. Поэтому на всякий случай лучше сделать 1–2 двойных или тройных розетки на высоте 20–30 см. Можно, конечно, расположить их на привычных 90 см от пола, но тогда все провода будут на виду.

Группа розеток на противоположной стене

Очень часто читатели интересуются тем, как установить розетки по евростандарту. На самом деле никакого документально закрепленного европейского стандарта не бывает. В эпоху, когда повсеместно пошла мода на евроремонт помещений, появился некий способ наиболее практичной установки выключателей (90 см от пола) и розеток на высоте 30 см от пола. То есть вы сами можете выбрать удобное расстояние и установить выключатели и розетки на подходящем месте.

Рекомендации по выбору розеток для кухни

Ввиду своей специфичности, кухня – это помещение с повышенной влажностью, а значит и розетки желательно устанавливать соответствующие. Сегодня магазины изобилуют огромным количеством разнообразных приборов для самых разных нужд:

  • Для столешниц выпускают скрытые розетки, силовая часть которых монтируется внутрь ее поверхности, а сверху остается лишь едва заметная клавиша для открытия. Они бывают в виде вертикальной колонны или горизонтальной панели, ведь столешницы чаще всего делают из ДСП, в котором можно вырезать любое отверстие. Скрытые розетки очень удобны тем, что спрятаны от попадания мусора или брызг.

    Простым нажатием розетка убирается в столешницу

  • Для посудомоечных или стиральных машин рекомендуется использовать влагозащищенные розетки с индексом не ниже ip54. Корпус таких изделий имеет брызгонепроницаемую конструкцию, а при отсутствии вилки закрывается крышкой.
  • Для фартуков и прочих мест можно использовать розетки с защитными шторками. У них специальный механизм закрывает гнезда при отсутствии подключения электроприбора. Это очень удобно, особенно когда в доме проживают маленькие дети.
  • Для вытяжки можно установить розетку с защитой от проникновения мелкого мусора. Тем более, если она расположена сверху гарнитура, где всегда скапливается много пыли. В некоторых кухнях для вытяжки изначально есть провод, торчащий из стены. И некоторые горе-электрики обрезают вилку вытяжки, делая скрутку проводов. Конечно, так делать не стоит, для каждого прибора, в том числе вытяжки, должна быть возможность включения/отключения.

И еще одна очень важная рекомендация. Если задумаете устроить большой ремонт с разводкой розеток, то не забудьте про безопасность. Разделите все высокомощные приборы на группы. Для каждой из них проведите отдельную силовую линию в щиток, а там «повесьте» группы на отдельные автоматы и по возможности устройства защитного отключения (УЗО).

Учитывая все эти советы и опираясь на собственный опыт, вы без особого труда сможете самостоятельно произвести несложные подготовительные работы. А если еще имеется и специальный инструмент, то и вовсе обойдетесь без посторонней помощи.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Кухонный остров — Электрические розетки

Кухонный остров — прекрасное дополнение к вашему кухонному пространству. Они являются дизайнерской особенностью, которая добавляет элегантности в комнату. Вы можете расширить свою кухню и увеличить функциональность кухонного острова, разместив электрические розетки на острове. Электрические нормы могут потребовать островной розетки; так что вам следует обратиться к электрику.



При установке электрических розеток необходимо учитывать несколько моментов.Какую технику вы бы использовали на своем кухонном острове? Это определяет, где вы разместите розетку, будь то на столешнице или сбоку.



ВЫДВИЖНАЯ РОЗЕТКА

Вода и другие жидкости для приготовления пищи довольно распространены на кухне. В соответствии с электротехническими нормами вы не можете располагать розетки лицевой стороной вверх на поверхности кухонного острова. Это связано с тем, что любые разливы на ваших электрических розетках могут привести к пожару.



Выдвижная розетка – хорошее решение этой проблемы.Это также иногда называют втулкой. Он представляет меньший риск повреждения жидкостью, а также может быть вставлен обратно в столешницу, когда он не используется, что сводит к минимуму препятствия.



Тем не менее, вы должны знать, что этот тип приспособления может быть проблематичным в очистке, особенно если рядом с ним происходит много разливов или подготовки.



ЭЛЕКТРИЧЕСКАЯ РОЗЕТКА В БОКОВОЙ ПАНЕЛИ

Это стандартное размещение электрических розеток, когда дело доходит до кухонных островков.Ваша стандартная электрическая розетка просто устанавливается сбоку кухонного острова. Преимущество, которое вы получите от установки этого типа розетки, заключается в том, что столешница вашего кухонного острова не загромождена. Если у вашей столешницы есть выступ, то этот тип приспособления очень хорошо подойдет, так как выступ скрывает электрическую розетку.



Однако то, что это ваша типичная установка, не означает, что вы не можете ее оживить. Вы также можете установить эту розетку на боковой панели, чтобы она соответствовала и сливалась со сторонами вашего острова, либо покрывая ее деревянными панелями, либо окрашивая в зависимости от отделки вашей поверхности.





ЭЛЕКТРИЧЕСКАЯ РОЗЕТКА В ФАЛЬШ-ЯЩИКЕ

Чтобы сохранить внешний вид кухонного острова, вы можете установить фальш-ящик по бокам кухонного острова. В этом фальш-ящике разместятся электрические розетки. Преимущество этого типа светильника заключается в том, что отделка вашего кухонного острова остается безупречной и элегантной, оставаясь при этом элегантной. Электрические розетки не нарушают поверхность или эстетику вашей кухни, так как вы можете закрыть ящик и спрятать розетку, когда она не используется.



У вас есть довольно много вариантов, когда дело доходит до ложных ящиков. У вас может быть как горизонтальное, так и вертикальное приспособление для выдвижных ящиков. Горизонтальный вид удобно помещается под столешницей и может дополнять ящики для столовых приборов. С другой стороны, вертикальный фальш-ящик сливается с кухонным островом, становясь еще одной панелью.



Обычно полость ящика неглубокая, чтобы вместить только электрические розетки.Вы также можете сделать полость более глубокой, чтобы она служила временным хранилищем. Так, например, если вы хотите зарядить прибор, а не ставить его на столешницу, вы можете временно убрать его туда.



ЭЛЕКТРИЧЕСКАЯ РОЗЕТКА В НОЖКЕ КУХОННОГО ОСТРОВА





Если ваш кухонный остров представляет собой традиционную столешницу или стоит на ножках стола, вы можете сделать ножки функциональными. Установка электрических розеток на островной ножке создает полускрытый эффект.Вы можете поставить несколько розеток на ногу и даже отделать их в соответствии с вашими пожеланиями.

Как подключить электричество к кухонному островку

Вам нужно экспертное решение для подачи электричества на кухонный остров? Вы можете чувствовать себя перегруженным проектом, но помощь доступна. Mr. Electric ® обладает знаниями, необходимыми для правильного выполнения работы и повышения функциональности вашего кухонного пространства. Продолжайте читать, чтобы узнать, как правильно установить розетку на кухонном островке.

Варианты розеток кухонного островка

Кухонный остров – это центр вашей кухни. Он стал фокусом и центром дизайнерского творчества на многих современных кухнях. Добавление электрической розетки к вашему острову повышает эффективность вашей кухни и помогает вам максимально эффективно использовать рабочее пространство. Прежде чем приступить к установке розетки кухонного острова, вам необходимо определить правильный тип розетки, соответствующий вашим потребностям. Доступны различные варианты:

  • Розетки USB
    Розетка USB позволит вам добавить на кухонный остров удобную зарядную станцию; выберите из множества вариантов отделки, чтобы они соответствовали декору вашего острова и кухни.Вы можете использовать выдвижную розетку с зарядкой через USB, чтобы добавить функциональности, не испортив внешний вид вашего острова.
  • Утопленные розетки
    Если лицевая панель установлена ​​глубже в остров, чем обычная розетка, то утопленная розетка предотвратит некрасивый внешний вид выступающих разъемов и вилок. Это создает обтекаемый вид для вашего кухонного острова.
  • Выдвижные розетки
    Такой стиль позволяет изделию оставаться незаметным до тех пор, пока оно вам не понадобится.Когда розетка не используется, она прилегает к столешнице островного типа. Вам нужно только нажать на розетку, чтобы получить легкий доступ к розетке.


7 шагов для подачи электричества на кухонный остров

После того, как вы определились с подходящей розеткой для кухонного острова, пришло время приступить к электромонтажным работам. Выполните следующие действия, чтобы подключить электричество к кухонному островку:

Шаг 1: Используйте аккумуляторную дрель и сверло диаметром 3/8 дюйма, чтобы просверлить отверстие в полу кухни, где вам нужна электропроводка.Если у вас керамическая плитка, наклейте полоску малярного скотча поверх плитки и вместо этого используйте сверло по каменной кладке, чтобы защитить окружающую плитку.

Шаг 2: Из подвала или подвала просверлите отверстия диаметром 3/8 дюйма в балках пола между отверстием, которое вы проделали в полу, и ближайшей электрической распределительной коробкой, стараясь просверлить как можно ближе к полу. . Это позволяет проследить цепь от коробки до электрического щита и заменить существующий выключатель необходимым автоматическим выключателем GFCI.

Шаг 3: Возьмите трехжильный провод нужной силы тока и протяните его от распределительной коробки к отверстиям в балках пола, а затем вверх через отверстие в полу кухни. Забейте скобы для изолированного кабеля с интервалом в два фута, чтобы закрепить провод на полу.

Шаг 4: Просверлите отверстия в островке, где будет проходить электрический провод. Измерьте и отметьте отверстие для выхода GFCI прямо на островке. Затем просверлите отверстия диаметром ¼ дюйма в углах и вырежьте чистое отверстие сабельной пилой.

Шаг 5: Протяните электрический провод через островок к вырезу, расположите островок так, как вам нужно, и закрепите конец провода снаружи выходного отверстия клейкой лентой.

Шаг 6: Следуйте инструкциям производителя кухонного острова, чтобы прикрепить остров к полу.

Шаг 7: Установите автоматический выключатель GFCI на электрическую панель и выполните соединения между распределительной коробкой и розеткой GFCI острова.

Обеспечьте душевное спокойствие, установив розетку кухонного островка — наймите профессионала!

Если вам нужна помощь в выборе правильной розетки для кухонного островка, отвечающей вашим потребностям, или вы хотите профессионально установить розетку на кухне или в любом другом месте вашего дома, ваш местный Mr. Electric готов сделать ваш проект успешным. Позвоните по телефону (844) 866-1367, чтобы поговорить с одним из наших опытных электриков, или запишитесь на прием онлайн прямо сейчас.

Хотите знать, что нужно для установки нового кухонного вытяжного вентилятора? Aire Serv может помочь в этом.Как член нашего сообщества Neighbourly Home Services, вы можете доверять Aire Serv в обеспечении качественной работы и обслуживания клиентов мирового уровня.



6 причин, по которым в одной комнате не работают электрические розетки

Когда во всем вашем доме отключается электричество, вы знаете, что обычно это происходит из-за неисправности панели выключателя или коммунальной компании. Электрические розетки, не работающие в одной комнате, появились недавно, и их гораздо сложнее диагностировать.

Однако, какой бы странной ни казалась эта проблема, она все же иногда возникает, и если немного поработать сыщиком, вы сможете выяснить причину.Просто проработайте этот список.

1. Неисправный прибор/вилка

Иногда вы можете обнаружить, что проблема с неработающей электрической розеткой в ​​одной комнате на самом деле является ошибкой одного из ваших приборов. Отключите и проверьте каждый прибор в этой комнате — ищите электрические опасности, такие как износ, плавление или повреждение самого прибора и его шнура. Если все они в порядке, снова подключите их и установите кнопку сброса, если она есть.

Все еще не повезло? Попробуйте перетащить один или два наиболее портативных прибора (например, лампу) в другую комнату и подключить их к розеткам там.Если они работают нормально в новом месте, вернитесь к своей первоначальной идее — у вас действительно есть проблема с вашими розетками.

2. Выключатель сработал

Далее взгляните на коробку выключателя. Даже если вы уже проверили прерыватель и казалось, что все в порядке, посмотрите еще раз. Иногда выключатель не срабатывает полностью, и это означает, что с первого взгляда это не будет очевидно.

Поэкспериментируйте, отключив все электроприборы в вашей проблемной комнате, затем переключив выключатели в положение «выключено» и обратно во «включено».” Если какой-либо из них не возвращается в исходное положение или постоянно срабатывает, у вас, вероятно, проблема с электрической панелью.

Убедитесь, что вы не перегружаете панель, подключая слишком много приборов к одной цепи. Если срабатывание выключателя продолжается, пришло время вызвать электрика. При необходимости он осмотрит и отремонтирует или модернизирует вашу панель.

3. Сброс розетки GFCI

Включают ли розетки в вашей комнате прерыватели цепи замыкания на землю? Розетки GFCI чаще всего можно найти на кухне, в ванной, прачечной или в подвале.Согласно кодексу, они должны использоваться в этих помещениях для защиты от случайного поражения электрическим током, вызванного попаданием воды в розетку. Убедитесь, что на розетку не попадает влага. Если все ясно, ваш следующий шаг должен состоять в том, чтобы нажать кнопку сброса, расположенную на выходе GFCI.

Иногда розетки просто перестают работать из-за старости. Вы будете рады узнать, что замена розетки на новую решит проблему и достаточно проста в установке, хотя установка должна выполняться профессионалом.Самостоятельная работа с электрикой почти никогда не бывает хорошей идеей; слишком много переменных и слишком много возможностей совершить опасные ошибки.

5. Свободная электрическая проводка

Одна или несколько ваших розеток могут быть повреждены из-за ослабленного провода, что означает, что проводка либо постепенно ослаблялась с течением времени, либо изначально не была правильно подключена. Это может повлиять на все остальные розетки в той же цепи, что также приведет к их неисправности (точнее, прекращению работы).Здесь безопасное повторное крепление проводов часто будет решением проблемы с неработающими электрическими розетками в одной комнате.

6. Перегоревшая розетка

Следите за красными флажками, которые сообщают вам, что горит розетка. Шипящие звуки, черные или коричневые подпалины, расплавленный вид или горячая розетка (никогда не прикасайтесь к розетке, которую вы считаете неисправной, — просто поднесите к ней руку) — все это означает опасность. Если вы чувствуете сильный запах гари или видите дым, покиньте свой дом и позвоните по номеру 911.У вас электрический огонь!

В противном случае не пользуйтесь розеткой до тех пор, пока она не будет надежно заменена.

Обеспечьте электричеством свой дом с помощью Sun Electrical

Если у вас проблемы с розеткой или электрощитом, свяжитесь с нами.

Мы проведем проверку электробезопасности и порекомендуем экспертные решения для обеспечения безопасности вашего дома.

МНЕ НУЖЕН ЭЛЕКТРИК

Добавление и обновление электрических розеток — RSB Electrical

Помещения с интенсивным использованием

Кухонные розетки представляют собой особую проблему, потому что кухонная техника после развлекательной техники составляет львиную долю использования розеток.И, скажем прямо, розетки на этой дорогой плитке или мраморном фартуке очень отвлекают внимание. Иногда их лучше спрятать, если это возможно, чтобы кухня действительно обладала необходимой мощностью и при этом выглядела элегантно и привлекательно.

Кухня, ванная комната, подвал и подвальные помещения должны иметь розетки GFCI. Эти розетки обеспечивают защиту от возможного удара током, если прибор (или человек, использующий его) вступает в контакт с водой, и происходит изменение тока.GFCI спасли тысячи людей от поражения электрическим током с момента их введения в электрические правила.

Варианты модернизации

В настоящее время существует так много разновидностей розеток, что иногда домовладельцы просто хотят реконструировать свои старые розетки. Люди удивляются, как они раньше жили без них. Вот несколько вариантов:

  •  комбинированная розетка, представляющая собой розетку со встроенным выключателем,

  • розетки с защитой от несанкционированного доступа, которые не позволяют детям втыкать шпильки в розетку, чтобы проверить свои навыки ловкости

  • Вращающиеся выходы; штыри можно повернуть в стене, чтобы вы могли подключить два устройства с огромными штырьками.

  • GFCI или AFCI для дополнительной безопасности.

  • Розетки USB, которые позволяют использовать как обычные вилки, так и порты USB.

  • Умные розетки, позволяющие управлять розеткой со смартфона (рядом должен быть концентратор)

В процессе добавления розеток попросите электрика заменить все двухконтактные розетки на трехконтактные торговые точки. Розетки с тремя контактами — гораздо более безопасный вариант, и мы никогда не слышали, чтобы кто-то хотел, чтобы их электропроводка была «менее безопасной».’

Как только в вашем доме будет изобилие электрических розеток, вы удивитесь, как раньше обходились без них!

Если вам нужен быстрый и недорогой электрик для дома или работы, позвоните в RSB Electrical по телефону 480-485-4284.

Как правильно установить розетки на кухне

Ремонт на кухне дает возможность качественно изменить условия проживания всей семьи, особенно хозяйки дома. На помощь женщине приходит множество бытовых приборов, которые необходимо правильно установить и подключить.Необходимо хорошо продумать, где будет стоять техника, и как расположить розетки на кухне.

К сожалению, в большинстве жилых помещений, особенно старых построек, отсутствует внутренняя электросеть, которая может гарантировать сохранность и бесперебойную работу бытовых приборов. При ремонте, как правило, проводится полная замена проводки.

Для качественного результата электромонтажных работ необходимо, в первую очередь, сделать три важных шага:

— Определите, какую технику вы будете подключать на кухне;

— обратиться к дизайнерам мебели, чтобы они создали дизайн кухонного гарнитура с учетом расположения и параметров всего встроенного в мебель оборудования;

— доверьте электромонтажные работы профессиональному электрику, предоставив ему проект кухни, разработанный дизайнерами мебели, и высказав свои пожелания относительно розеток, которые будут использоваться для небольших электроприборов: чайника, кофеварки, кухонного комбайна и т.д.Важно найти электрика для вашей электропроводки на кухне.

И даже можно сфотографировать проделанную работу, чтобы при установке кухонной мебели не повредить ее.

Самому хозяину важно хотя бы ориентироваться в том, что должен делать электрик, чтобы электропроводка на кухне была безопасной и удобной, а также соответствовала основным международным стандартам.

Теперь уже можно определить, какие розетки на кухне нужно поставить, подсчитать их количество.

Для оборудования, которое постоянно подключено к сети, необходимо ставить розетки с заземлением, для каждого устройства отдельно. Считаем: холодильник, морозильник, посудомоечная машина, плита, стиральная машина — 5 шт. Как правило, эти розетки на кухне располагаются не выше 20 см от пола, чтобы их не было видно.

Для рисования этот электроприбор размещают над кухонной мебелью или в шкафчике, закрывающем гофрированную трубу от вытяжки.

Для электроприборов, устанавливаемых на рабочей поверхности (микшер, кофеварка и т.п.), достаточно установить на кухне 3-4 розетки на расстоянии 90-100 см от пола. Всего на кухне целесообразно разместить их около 10.

Оптимальная электропроводка на кухне делится на отдельные ветки:

— освещение;

— группа розеток с заземлением;

— без заземления — для мелкой техники.

Все ответвления подключаются к защитным устройствам отключения, которые повышают безопасность бытовых приборов и позволяют при необходимости отключать от сети только один ответвление, а не всю квартиру.Установка розеток на кухне не терпит безграмотности и пренебрежения правилами безопасности.

Есть несколько «невозможных», о которых нужно всегда помнить:

— не ставить розетки на кухне очень близко к открытому огню и стирке;

— не устанавливайте в места выдвижных ящиков;

— Нельзя размещать данные устройства за приборами, встроенными в кухонную мебель.

р>

Кухонные розетки: высота, расстояния и правила (Великобритания)

Во время любого ремонта на кухне вас спросят, где бы вы хотели разместить розетки.Хотя вы можете подумать, что нет неправильного ответа, есть несколько важных моментов, которые следует учитывать при выборе высоты и положения ваших кухонных розеток.

В этом посте будут рассмотрены эти соображения и даны рекомендации, необходимые для принятия обоснованных решений о высоте кухонных розеток. Хотя это может показаться незначительным решением, оно играет важную роль в обеспечении безопасности и комфорта на вашей новой кухне.

Отказ от ответственности: этот пост предназначен только в качестве руководства.Проверьте и подтвердите всю электрику у квалифицированного электрика.

Розетки и выключатели: нормы и правила (Великобритания)

Во-первых, давайте посмотрим, что NICEIC говорит о розетках и безопасных расстояниях.

NICEIC (Национальный инспекционный совет по заключению контрактов на электромонтажные работы) является одной из нескольких организаций, регулирующих обучение и работу электротехнических предприятий в Великобритании.

В Великобритании в NICEIC указано, что:

Электрические розетки или выключатели должны быть установлены на безопасном расстоянии (рекомендуется не менее 30 см по горизонтали) от раковины, чтобы исключить возможность контакта воды с электричеством.Розетки также должны быть легко доступны.

 Если бытовая техника такие как холодильники, посудомоечные и стиральные машины устанавливаются под столешницей, добраться до сокетов может быть сложно. В идеале эти приборы должны быть управляется блоком соединения с переключаемым предохранителем, установленным над столешницей, где вы можете легко добраться до него.

Все новые розетки в доме требуют защиты с помощью устройства защитного отключения (УЗО). УЗО — это чувствительное защитное устройство, которое автоматически отключает электричество в случае неисправности.Это спасательное устройство, предназначенное для защиты от риска поражения электрическим током и пожара, вызванного замыканием на землю. »

Вам также могут понравиться:
Высота кухонной столешницы – информация и советы

На какой высоте должны быть мои кухонные розетки над столешницей?

Стандартная высота столешницы от пола до поверхности столешницы 910мм . Общее правило заключается в том, чтобы затем установить розетки на 150 мм выше этого (измеряется от поверхности столешницы до нижней части розетки).В сумме это означает, что стандартная высота розетки составляет 1060 мм от пола до нижней части розетки.

Эта высота может немного меняться по разным причинам, начиная от разной высоты кухонного шкафа и заканчивая толщиной столешницы. Эти различия будут означать, что высота столешницы будет разной, и, соответственно, высота кухонной розетки может отличаться.

Помимо изменения высоты готовой столешницы, вы также можете подумать о том, как вы отделываете стену за столешницей, на которую вы собираетесь установить розетку.Если вы укладываете плитку, то вы можете установить коробки для розеток в соответствии с высотой плитки, что облегчит укладку плитки. Это означает меньше разрезов и гнездо, расположенное на одной линии с плиткой.

Если у вас есть бортик (небольшой бортик над рабочей поверхностью), вы можете принять во внимание его высоту. Вам нужен зазор не менее 100 мм от верхней части стойки до нижней части розетки. Это предотвратит изгиб вилки, изгибающейся относительно бортика. Думайте об этом, как о ваших розетках над вами, плинтусом на полу; если он слишком близко, трудно что-то подключить.

Если вы сомневаетесь, посоветуйтесь со своим кухонным дизайнером, электриком и, возможно, румпелем, чтобы установить соответствующую высоту ваших розеток.

Столешница с подставкой. Показано более чем достаточное расстояние для гибкости вилки без напряжения.

Вам также могут понравиться:
Что такое выступ? (И нужен ли он вам)

На каком расстоянии должна быть кухонная розетка от плиты?

Правила и нормы постоянно меняются, но последняя информация, которую я знаю из Руководства IET для электриков к Строительным нормам и правилам , гласит, что минимальное расстояние должно составлять 100 мм , измеренное по горизонтали от края любой электрической розетки. до края отдельно стоящей плиты или варочной панели, установленной в столешнице.

Обеспечивает разумное разделение, предотвращая попадание брызг, вызванных приготовлением пищи, в розетку и ее попадание в розетку.

Минимальное расстояние 100 мм, но я всегда рекомендую сверяться с инструкцией по установке варочной панели или варочной панели, так как для некоторых может потребоваться большее расстояние. Если вы хотите быть в большей безопасности, общепринятая практика гласит, что минимальное расстояние должно составлять 300 мм .

Однако наличие розеток рядом с варочной панелью может быть полезным. Подключение погружного блендера к сети, размещение кухонного комбайна рядом с плитой и другие удобства могут сделать вашу кухню немного более комфортной.Вы никогда не пожалеете о дополнительных кухонных розетках — поверьте мне.

На каком расстоянии должна быть кухонная розетка от раковины?

Как и в случае с варочной панелью, между кухонной розеткой и раковиной должно быть достаточно места, чтобы вода не попала в электропроводку.

Вы должно быть не менее 300 мм между двумя зонами, чтобы предотвратить попадание воды. доходит до розетки.

Существует еще одно общее правило для расстояний розеток от раковин; розетка должна быть вне досягаемости рук, когда стоит у раковины.Теория заключается в том, что у вас не должно быть возможности дотянуться до розетки во время мытья посуды, когда у вас, вероятно, мокрые руки.

Глубина столешницы около 600 мм означает, что розетка, расположенная не менее чем на 300 мм по обе стороны от раковины/сухой доски, сделает ее недосягаемой для рук и любой зоны брызг.

Будьте осторожны, если у вас есть раковина в углу, а розетка находится на соседней стене. Убедитесь, что вы не можете стоять у раковины и доставать до розеток.

Последние мысли…

Когда дело доходит до размещения розеток на кухне, нет единого правила измерения, которому нужно следовать. Тем не менее, есть несколько важных факторов, которые следует принять во внимание, и рекомендации по передовой практике, которым необходимо следовать.

Придерживайтесь этих рекомендаций и руководствуйтесь здравым смыслом, и вы на пути к безопасному и комфортному электрическому окружению на кухне.

На кухне никогда не бывает слишком много розеток .Если сомневаетесь, вставьте еще один; лучше иметь запасную розетку на стене, чем не хватать. Вам не нужны многоразъемные вилки или удлинители повсюду, или вам не нужно постоянно отключать и подключать разные устройства.

Наконец, не забудьте включить питание на кухонном острове! Будь то выдвижная розетка или розетки на торцевых панелях, никогда не бывает плохой идеей. Вы поблагодарите себя позже.

Если ваш новый проект кухни включает в себя остров, ознакомьтесь с моим постом 9 вещей, которые следует учитывать при планировании идеального кухонного острова.

Отказ от ответственности: этот пост предназначен только в качестве руководства. Проверьте и подтвердите всю электрику у квалифицированного электрика.

УЗНАТЬ БОЛЬШЕ

как правильно расположить и установить

Чтение занимает ~ 3 минуты

Больше всего электроэнергии в доме потребляет бытовая техника. Иногда это значение превышает половину от общего количества. Именно поэтому, чтобы не было сбоев в работе всей этой системы, розетки на кухне должны быть расположены правильно.Неправильно установленные розетки и их недостаточное количество на кухне могут даже спровоцировать пожар.

Питание электроприборов на кухне

Прежде чем начать, вам нужно составить план. В итоге должна получиться определенная схема розеток на кухне. Перед этим необходимо рассчитать мощность всех электроприборов, которые будут располагаться на кухне.

Давайте составим примерный список:

  • Освещение: 150-200 Вт;
  • холодильник: 100 Вт;
  • варочная поверхность плиты: 3500-7500 Вт;
  • духовка: 2000 Вт;
  • микроволновая печь: 2000 Вт;
  • посудомоечная машина
  • : 1000-2000 Вт;
  • электрочайник: 2000 Вт;
  • Газовая колонка
  • : 2000 Вт.

Очевидно, все устройства одновременно не включишь. Однако необходимо рассчитать сумму мощностей. Обычно значение находится в пределах 10000-15000 Вт.

Максимальная мощность, при которой включаются несколько токосъемников, не должна быть выше 7000 Вт. В противном случае подумайте о том, чтобы разделить нагрузку по фазам и ввести 380 вольт.

Какой кабель выбрать для кухни

Следующим шагом является расчет сечения общего питающего провода электрощита и отходящих проводов к каждому токоприемнику на кухне.Чтобы купить хороший кабель, придерживайтесь следующих правил:

  • если нагрузка приборов не превышает 3500 Вт — кабели медные ВВГнг ЛС 3*2,25м 2 ;
  • если нагрузка приборов не превышает 5500 Вт — кабель медный ВВГнг ЛС 3*4м 2 ;
  • при суммарной нагрузке всех электроприборов до 10000 Вт — кабель медный ВВГнг ЛС 3*6м 2 ;
  • при суммарной нагрузке всех электроприборов до 15000 Вт — кабель медный ВВГнг ЛС 3*10м.

Если в вашем доме старая система заземления (то есть нет третьего защитного проводника), то монтаж трехжильного кабеля все же является подходящим вариантом. Это сделано для того, чтобы в дальнейшем избавить вас от замены, реконструкции проводки.

В любом случае еще один провод лишним не будет. Он может пригодиться в случае обрыва кабеля или любого другого повреждения.

Расположение розеток на кухне

Вы выбрали проводку. Теперь самое время поговорить о том, как разместить розетки на кухне.Чтобы сделать это правильно, необходимо согласовать этот макет и дизайн-макет (если он еще не готов). Это сделано для того, чтобы избежать ситуаций, когда евророзетки расположены не в нужном месте, а спрятаны в труднодоступной зоне, например, за плитой. Чтобы этого не допустить, сначала придумайте план расположения бытовой техники, а затем расположение розеток.

Начертить на альбомном листе план кухни с учетом всей бытовой техники. Расположите розетки для каждого из них.Совсем не обязательно продумывать расстояние от них и рассчитывать размеры. Это делается для подсчета общего количества и назначения каждой розетки. Изобразив все это на бумаге, вы уже будете иметь предварительное представление о том, как правильно расположить розетки на кухне.

Количество розеток на кухне

Сразу хочется сказать, что оптимальное количество розеток на кухне должно быть на 25% больше, чем количество планируемых к подключению электроприборов.Эта теория поддерживается одним убеждением. Человек сможет пользоваться некоторыми дополнительными редко используемыми устройствами (мясорубкой, миксером, кухонным комбайном и т. д.). При этом нет необходимости отключать другие электроприборы или использовать удлинители.

Обязательная бытовая техника: холодильник, плита, микроволновая печь, вытяжка, посудомоечная машина, телевизор (иногда на кухне). К этому списку можно добавить немного мелкой бытовой техники (при условии, что она эксплуатируется ежедневно).

Полезным решением является установка розетки рядом с выключателем.Ведь никогда не будет лишним место, где можно взять напряжение, которое ничем не форсировано, и имеет удобное расположение (полезно, например, для пылесоса).

На фартуке кухни должны быть евророзетки для подключения мелкой бытовой техники. Минимум по одному выходу справа и слева.

Отвечая на вопрос, сколько розеток нужно на кухне, спешим предложить еще один вариант расчета: на каждую технику + 2 по краям столешницы + 1 возле обеденного стола.

Расстояния и места размещения

Расчет количества — это только полдела. Теперь вам предстоит сделать что-то вроде разметки стен на бумаге, где будет отображаться расположение мебели.

В этом случае вам потребуются точные параметры помещения: длина, ширина, высота помещения. Поочередно схематично рисуем все элементы интерьера и бытовую технику. Теперь возьмите план и перенесите его на макет стены. Существуют правила для каждого электроприбора, которым вы должны следовать.

Холодильник

Выходной ряд должен располагаться на нижнем уровне. Чтобы связи не было видно. Невозможно точно определить, какое это расстояние должно быть. Ведь нужно учитывать особенности холодильника. Специалисты утверждают, что она должна быть не ниже 10 см от пола, то есть примерно на одном уровне с ножками холодильника. Свои слова они доказывают тем, что если поставить ряд выше, то он будет опираться на вилки.Однако если вы собираетесь часто отключать вилку, то нижнее расположение вряд ли подойдет. Будет удобнее сделать подключение в рабочей зоне, а не прятать его за холодильником.

Розетки рабочей зоны и над столешницей

Высота столешницы варьируется в диапазоне от 80 до 90см. Дальше пространство с фартуком примерно 55-60см, а над ним навесные шкафы.

Высота розеток над столешницей на кухне должна быть 100-105 сантиметров от пола.Они будут находиться посередине «стены» и к ним будет удобно подключать мелкую кухонную технику (блендер, миксер, кухонный комбайн, электроовощерезку). Если между столешницей и стеной есть плинтус, то расстояние должно быть не менее 5 см, чтобы розетка его не касалась. Сколько комплектов розеток разместить? Один между кухонной мойкой и плитой, а второй в любом углу.

То есть над столешницей желательно установить 2 комплекта розеток.Если их внешний вид вас не устраивает, рассмотрите варианты, при которых их придется встраивать в столешницу. Вытащенный блок выглядит как небольшая коробка. Для него также нужна розетка, т.к. тянуть шнур сверху не эстетично.

Вытяжка

Сверху почти под потолком выводится выход для вытяжки. Большую роль играет марка устройства. Дешевые модели обходятся выводом кабеля и подключением его прямо изнутри вытяжки.Более дорогое оборудование поставляется с собственной вилкой. Если вы будете резать его самостоятельно, это приведет к потере гарантии. Поэтому, если бленда сломается, вы не сможете отремонтировать ее бесплатно.

Кулинария и духовка

У вас мощная плита? В этом случае кабель протягивается и подключается, когда блок панели находится в непосредственном контакте. Второй вариант – установка специальной розетки.

Духовки, в отличие от варочных поверхностей, доступны с обычными вилками. Тут ничего выдумывать не надо, все по стандарту — подключение к простым розеткам.

Очень удобно, когда есть шкафчики с дверцей слева или справа от плиты, духовки. Тогда можно разместить розетки прямо внутри них на задней стенке. Отступ примерно 15-20см. Если нет возможности монтировать розетки в шкафы, остается подключить от нижней группы. При установке духовки отдельно от плиты выход располагается в нижнем ящике на высоте до 70 см.

Посудомоечная машина

  • Согласно своду правил проектирования и строительства (проектирование и монтаж электроустановок жилых и общественных зданий 14.29) Не размещайте розетки рядом с раковинами или умывальниками. Поэтому всегда делайте отступ при монтаже отводной группы для этой сантехники.
  • Также запрещено выполнять розетки для посудомоечных и стиральных машин по понятным причинам.
  • Одну розетку можно разместить рядом с обеденным столом (в том случае, если она будет у стены, а не посреди столовой).
  • Когда вы запланировали прием гостей, вам, несомненно, потребуются дополнительные приборы для приготовления еды или подключения их по приходу прямо на стол (блендер, соковыжималка, слайсер, шоколадный фонтан и др.).
    Даже в будние дни еще одна розетка на кухне никогда не будет лишней. Например, можно подключить ноутбук, если вы привыкли иногда работать в этой комнате.

Рекомендации по электромонтажу и машинам

  • Автоматический выключатель на 16 вольт монтируется для розеток, в которые подключаются приборы мощностью до 3500 Вт;
  • монтируется автоматический выключатель на 25 вольт для розеток, в которые подключаются приборы мощностью до 5500 Вт, кроме того, сюда нужно протянуть отдельную группу;
  • на кухне всегда сыро, поэтому перед щитком ставим УЗО на ток 0.003 А;
  • все розетки должны быть заземлены;
  • на каждый токоприемник устанавливается розетка;
  • не используйте на кухне удлинители, так как кроме дополнительной нагрузки на электропроводку, они могут стать причиной короткого замыкания (например, при пролитии жидкости).

Распространенные ошибки

  1. Произвести монтаж при отсутствии плана мероприятий, разметки, согласования конструкции с расположением розеток.
  2. Подключить холодильник через удлинитель.У этого устройства короткий шнур. Несмотря на это, использование удлинителя запрещено.
  3. Подключение водонапорных приборов (посудомоечная машина, стиральная машина) без УЗО, с помощью обычного автомата.
  4. Установка простых выпускных отверстий под смеситель или раковину. Либо отступайте 50 см, либо выбирайте влагостойкие модели (в Москве огромный выбор таких устройств).

Если у вас нет навыков в монтаже и строительстве, лучше воспользоваться услугами мастеров, чтобы не навредить электропроводке и себе.Они помогут установить розетки на вашей кухне качественно, быстро и недорого.

С большим интересом Всегда читаю ваши комментарии к своим статьям. Если у вас есть какие-либо вопросы, не стесняйтесь задавать их, оставьте , пожалуйста, Ваш отзыв в форме ниже. Ваше мнение очень важно для меня. Благодаря вашей критике и благодарностям я могу сделать этот блог более полезным и интересным.
