Как установить терморегулятор на инфракрасный обогреватель: Терморегулятор для инфракрасного обогревателя – выбор, подключение

Терморегулятор для инфракрасного обогревателя – выбор, подключение

Здесь вы узнаете:

• Виды и принцип действия терморегуляторов для ИК-обогревателя
• Место и способ подключения терморегулятора

Инфракрасные обогреватели получили широкое распространение. Они обладают высокой эффективностью и позволяют быстро согревать помещения любого типа. Также они умеют работать на открытых и полузакрытых территориях, даря тепло находящимся там людям. Как и любые другие отопительные приборы, эти устройства могут поддерживать заданную температуру – за это отвечает терморегулятор для инфракрасного обогревателя. Что представляет собой это устройство и как оно работает? Об этом и многом другом расскажет наш подробный обзор.

Принцип действия инфракрасных обогревателей заключается в том, что они греют не воздух, а окружающие предметы. Те, в свою очередь, начинают испускать тепло, создавая в помещении теплую атмосферу. Благодаря такой схеме работы инфракрасные обогреватели характеризуются высокой эффективностью.

Они обеспечивают быстрый прогрев и могут работать в помещениях любого типа. Это могут быть:

Главным отличием инфракрасного прибора является то, что он греет не воздух, а предметы вокруг себя.

• жилые помещения – кухни, комнаты, коридоры и многое другое;
• промышленные помещения – склады и производственные цеха;
• административные помещения – рабочие кабинеты и офисы;
• хозяйственные помещения – сараи, помещения для домашних животных и гаражи.

Также они применяются для обогрева открытых площадок – это территории у бассейна, детские и спортивные площадки, террасы, веранды и многое другое.

Используя инфракрасные обогреватели для обогрева помещений, необходимо обеспечить контроль за температурой. В противном случае можно потратить электроэнергию впустую, создав в комнате самый настоящий Ташкент. Простые переносные нагреватели, подключаемые к розетке, оснащаются самыми простыми терморегуляторами или не менее простыми ступенчатыми регуляторами мощности – в этом случае за температурой приходится следить самостоятельно.

Что касается настенных и потолочных инфракрасных нагревателей, то они чаще всего представляют собой отдельные греющие модули без каких-либо элементов управления – наподобие обычного светильника, который подключается к сети через регулятор или выключатель. Для того чтобы обеспечить температурный контроль, необходимо приобрести отдельный терморегулятор. После этого останется выполнить подключение прибора к инфракрасному обогревателю – это не сложнее, чем смонтировать светильник с выключателем.

Существуют два вида терморегуляторов для инфракрасных обогревателей:

Простые механические устройства надежны в работе, но не отличаются высокой точностью.

• механические терморегуляторы;
• электронные терморегуляторы.

Главным преимуществом механических терморегуляторов является их предельная простота. В их конструкции предусмотрен простейший биметаллический элемент, реагирующий на изменение температуры окружающей среды. Как только температура поднимается до заданного значения, электрический контакт размыкается, прекращая работу нагревательного элемента в инфракрасном обогревателе. Фиксируя падение температуры, датчик замыкает контакты, возобновляя питание нагревательного элемента.

Принцип действия механического терморегулятора для ИК-обогревателя чрезвычайно прост. Только вот точности от него ждать не приходится – расхождение может составить несколько градусов. Чаще всего градуировка в градусах здесь отсутствует, а температура выставляется приблизительно, с ориентировкой на шкалу с цифрами от 0 до 9. Из-за этого страдает энергопотребление, в результате чего растут цифры в счетах за свет.

Электронные терморегуляторы для ИК-обогревателей отличаются более высокой точностью – они способны поддерживать заданную температуру с точностью до 0,5-1 градуса. Это уже более приемлемый показатель. Кроме поддержки температуры, электронные такие приборы умеют:

• работать по расписанию;
• работать по заданной программе;
• работать в составе охранных систем;
• управляться по GSM-каналу;
• работать в режиме «Антизамерзание».

Регулятор температуры, вставляемый в розетку, прост в установке и замене.

Электронные терморегуляторы могут быть простыми и сложными, иметь массу настроек или не иметь их вовсе. Отдельные модели оснащаются модулями дистанционного управления и сенсорными экранами. Все это позволяет сделать управление обогревом более удобным.

Самый простой регулятор температуры представляет собой небольшой блок, вставляемый в розетку. В этом блоке есть своя розетка, управляемая встроенным электронным модулем с датчиком температуры. Модуль следит за температурой в помещении, включая или отключая розетку. Более сложные электронные терморегуляторы ориентированы на управление мощными обогревателями или сразу несколькими единицами отопительного оборудования – они встраиваются в стену в удобном для управления месте.

Как вы видите в схеме подключения регулятора температуры нет ни чего сложного: подводите к нему питающий провод и питание ИК обогревателя.

Подключение терморегулятора к инфракрасному обогревателю может быть выполнено самыми разными способами. Например, терморегулятор можно расположить прямо в стене – с одной стороны к нему подключается электросеть, а с другой стороны подключаются сами обогреватели (в примере используются потолочные инфракрасные обогреватели «Пион»). Датчики температуры могут быть встроенными или выносными. Благодаря выносным датчикам достигается более точный контроль температуры в помещении. Также с их помощью выполняется многозональный контроль.

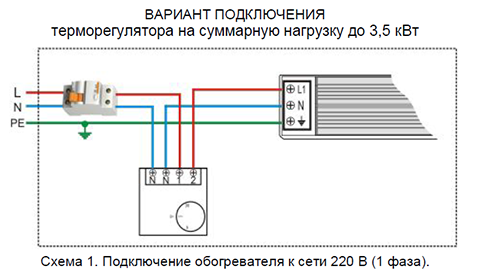

Схема подключения терморегулятора к инфракрасному обогревателю проста: сеть – сам регулятор – обогреватель. Аналогичным образом подключаются самые обыкновенные потолочные люстры, только вместо выключателя у нас используется регулятор температуры. У многоканальных регуляторов несколько выходов – по одному на каждый обогреватель или группу приборов.

По поводу расположения датчиков следует сказать одно – их следует размещать так, чтобы на них не попадало инфракрасное излучение. Также их не следует устанавливать вблизи окон и прочих источников сквозняка.

Схема подключения инфракрасного обогревателя через терморегулятор: возможная разводка проводов

Подключение терморегулятора

Современные технологии управления собственным жилищем позволяют не только получить «умный дом», но и прилично сэкономить. Прежде всего это касается потребления топлива, используемого для отопления и системы ГВС. Казалось бы, зачем экономить электроэнергию, используя инфракрасные источники тепла? Ведь они сами по себе экономичны. Но почему бы не воспользоваться еще большей экономией? Для этого надо к ИК-нагревателям установить терморегулятор. Он будет регулировать потребление тока за счет снижения температурного режима внутри помещений. Современный рынок электронных КИП предлагает большой модельный ряд подобных приборов. Поэтому вопрос, как правильно выбрать схему подключения инфракрасного обогревателя через терморегулятор — один из самых актуальных.

Содержание

1. Виды терморегуляторов
2. Место установки термостата
3. Схемы подключения
4. Вариант №1 — обычное подключение
5. Схема №2
6. Заключение по теме

Виды терморегуляторов

Сначала разберемся, что предлагают производители. Категорий термостатов всего две:

• Механические.
• Электронные.

Первый вариант — это самые простые конструкции. Они похожи на пластмассовые коробочки, на панель которых выведены:

• Переключатель — с его помощью устанавливается необходимая температура.
• Кнопка для включения прибора.
• Световой диод, показывающий, работает устройство или нет.

Есть в этой категории модели, оснащенные дисплеем, куда выводятся заданные и реальные параметры температуры воздуха. Конечно, стоят подобные устройства дороже. Но в целом механический термостат — это прибор с ручным управлением, так что дистанционно его настроить нельзя. Механические аналоги могут выдерживать силу тока до 16 А.

Второй вариант — это более сложные приборы, в которых предусмотрено дистанционное управление, жидкокристаллический экран и система точнейшей настройки. Это удобно, эффективно, но дорого. Такие устройства могут выдерживать силу тока до 8 А.

Чтобы подключить ИК-нагреватель через термостат, необходимо установить определенные нормы, основанные на мощности потребления нагревательным прибором электрического тока. Здесь за основу берется единственный показатель — 3 кВт. Обычно для городских квартир и небольших частных домов используются инфракрасные обогреватели до 3 кВт мощности. О них и пойдет разговор далее. Давайте рассмотрим схему их подключения.

Место установки термостата

Это очень важная позиция, которая влияет на корректную работу прибора. Что необходимо знать?

1. Высота установки — 1,5 м.
2. Крепить прибор необходимо на стену, при этом под него рекомендуется установить утеплитель, чтобы не было реакции на температуру стены.
3. Нельзя закрывать термостат занавесками, мебелью, жалюзи и так далее.
4. В каждом помещении устанавливается всего один терморегулятор.

Схемы подключения

Последовательность действий

Начнем с того, что бытовой инфракрасный обогревательный прибор работает от сети переменного тока, то есть от обычной розетки или от автомата, установленного в распределительном щитке.

Значит, в него входят два провода — ноль и фаза. Отсюда и стандартная схема подключения, а точнее, несколько схем. Терморегулятор встраивается в эту схему, то есть устанавливается между автоматом и обогревателем.

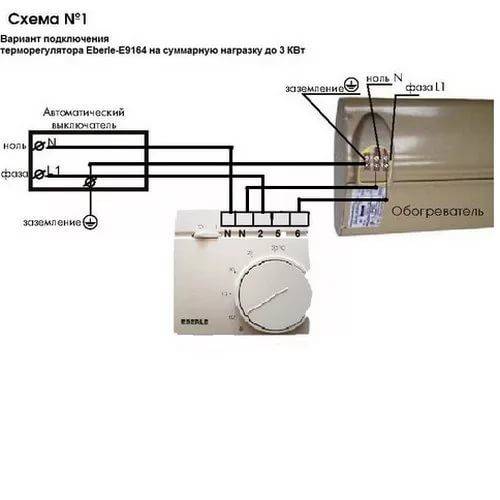

Вариант №1 — обычное подключение

В стандартных термостатах есть четыре клеммы — две входные (ноль и фаза) и две выходные (ноль и фаза). Для создания схемы от щитка через автомат протягиваются два провода, которые соединяют ноль и фазу. А от терморегулятора через выводные клеммы проводятся два провода до ИК-агрегата. По сути, получается последовательное подключение всех приборов от сети.

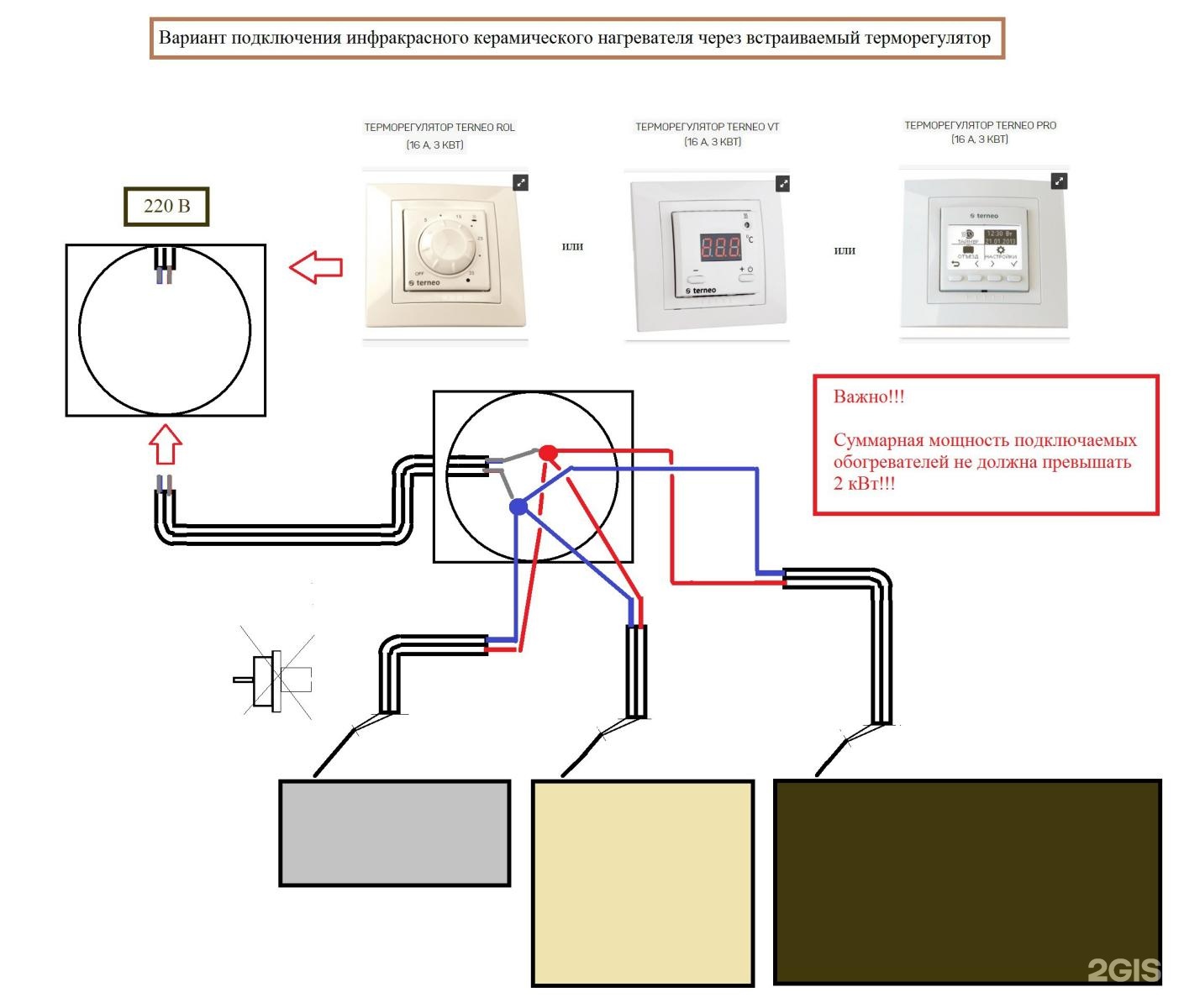

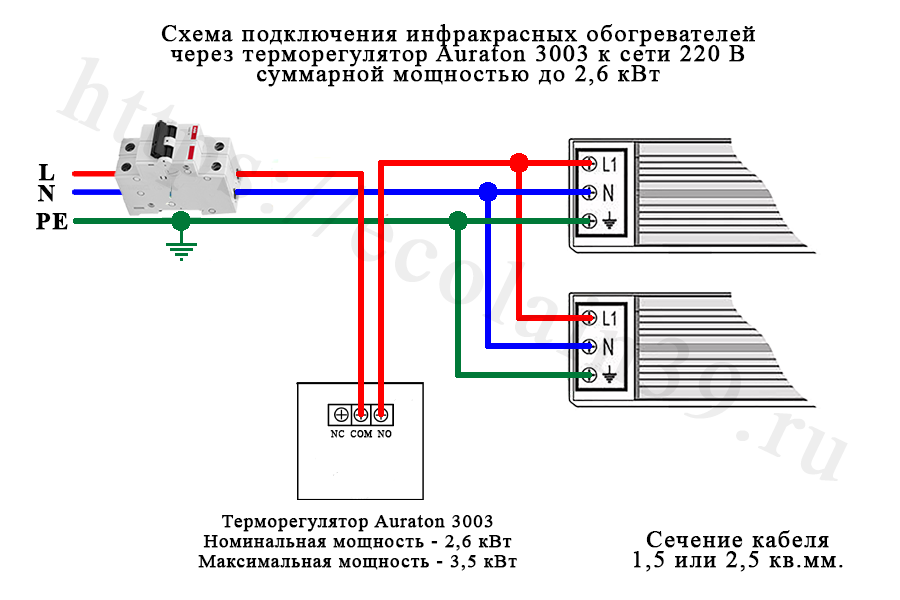

Если схема подсоединения включает в себя не один нагревательный прибор, а несколько (чаще два), то в любом случае можно использовать один термостат. Для этого проводами соединяются автомат и термостат точно так же, как и в предыдущем случае. А вот от выходных клемм отводятся 4 провода на каждый нагреватель отдельно. Так что получается параллельное подключение.

Хотя можно использовать и последовательное соединение. В таком случае от клемм терморегулятора будет отходить по одному проводу к первому обогревателю, а от него — ко второму. И так далее в той же последовательности.

Есть еще один вариант простого подключения, когда провод фазы от автомата протягивается к нагревательному элементу, а провод нуля соединяется через термостат. Это не лучший способ, поскольку терморегулятор может работать не совсем корректно. Хотя в некоторых ситуациях кроме этой варианта ничего другого использовать невозможно.

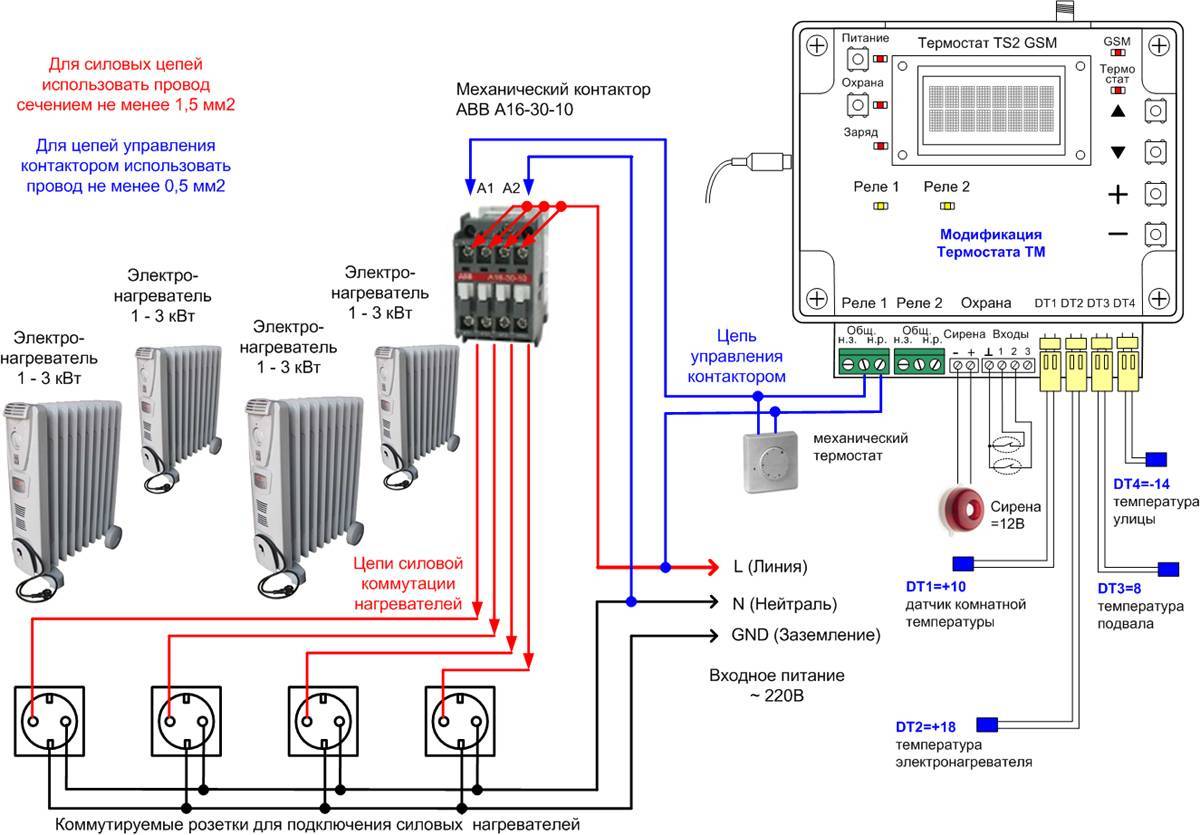

Схема №2

Схема термостата

Эта схема позволяет контролировать большое количество нагревательных ИК-приборов или один нагреватель промышленного типа. Для нее потребуется установка дополнительного элемента — магнитного пускателя. Этот коммутационный аппарат работает в автоматическом режиме на включение и выключение электрических агрегатов большой мощности.

Схем подсоединения в таком случае очень много. Давайте рассмотрим одну из них — самую простую. Для этого в развязку №1 между терморегулятором и нагревательным аппаратом встраивается магнитный пускатель. От выходящих клемм на термическом регуляторе отводятся два провода до пускателя, а от него — до инфракрасного нагревательного элемента.

Заключение по теме

Схем подсоединения инфракрасного обогревательного прибора через термостат достаточно много. Если вы не электрик, то не советуем ими заниматься. Не стоит лезть туда, где процессам безопасности уделяется особе внимание. Конечно, любой инженер или техник во всем этом разберется без проблем. Но придется приложить максимум знаний и умений, да еще потребуются навыки работы с инструментами.

Читайте далее:

Проводка

— Как установить инфракрасный обогреватель высокой интенсивности и термостат

спросил

4 года, 6 месяцев назад

Изменено 3 года, 4 месяца назад

Просмотрено 997 раз

Я подобрал старый инфракрасный газовый обогреватель высокой интенсивности Lambert L-40, но у него не было термостата. Я не могу найти информацию об этом обогревателе в Интернете, и я надеюсь, что кто-то здесь может помочь.

Я подключил нагреватель к линии природного газа и к источнику питания и могу заставить искру зажечь пилотную горелку, но не могу зажечь основные горелки. Я предполагаю, что это потому, что у меня нет термостата, требующего тепла.

Я включил фотографии в этот пост, поэтому, пожалуйста, дайте мне знать, если кто-нибудь знает этот нагреватель или может сказать мне, как его подключить и какой термостат и трансформатор мне нужны.

Спасибо

• проводка
• hvac

Не подключайте к сети.

Приобретите трансформатор на 24 В переменного тока, 40 ВА, который очень распространен, стоит 12 долларов и широко используется в обычных печах. Обычно они монтируются либо на крышке квадратной металлической распределительной коробки 4×4, либо в выбивном отверстии стандартного размера 1/2 дюйма сбоку такой коробки. питание снаружи

• Трансформатор имеет две клеммы 24 В: R и C.
• Для вашего термостата требуется 3 провода: R, W и C.
• Для обогревателя требуется W и C.

Провод R должен быть красным. Провод W должен быть белым. Предпочтительный цвет для C — синий, но это может быть непрактично для 2-3-жильного кабеля.

Эта настройка, которая является обязательной для этого нагревателя, позволит вам использовать почти любой термостат на земле, включая умную статистику, такую ​​как Nest.

Если вы когда-либо планируете использовать кондиционер или тепловой насос, вам нужно как минимум 6 проводов в кабеле к термостату.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как подключить инфракрасный обогреватель, схема подключения терморегулятора к инфракрасному обогревателю

Классическая система отопления в современном мире устарела. И произошло это в связи с наличием в нем массы недостатков: значительных теплопотерь, медленного нагрева, расслоения воздушных масс и так далее. Именно эти факторы повлияли на появление особого интереса пользователей к инфракрасным обогревателям.

Особенность инфракрасных обогревателей

Инфракрасный обогреватель можно прикрепить к деревянной поверхности

Инфракрасные обогреватели – это уникальная возможность сделать жизнь комфортной на даче, в квартире, в частном доме. На сегодняшний день такие устройства также очень популярны в офисах и других подобных учреждениях, где необходима регулирующая система отопления.

Можно ли использовать инфракрасный обогреватель как единую систему отопления? Очень интересный вопрос, на который однозначно можно ответить утвердительно. Этот тип отопления элегантно подходит как для основной системы отопления, так и в качестве дополнения. Разница будет выражаться исключительно в проектной мощности.

Этот вид отопления имеет ряд преимуществ:

1. Не требует огромных затрат ни денежных, ни трудовых на устройство мощных конструкций.
2. Характеризуется бесшумной работой и автоматизацией.
3. Гарантирует безопасность и экологичность.
4. Обеспечивает возможность зонального обогрева. В то же время он может поддерживать разные температуры в двух разных зонах.

Устройство может быть установлено для зонального обогрева

Инфракрасный обогреватель прост в установке, подключении и использовании. Он максимально быстро начинает выполнять свои функции, обеспечивая высокий уровень комфорта в зоне своих действий. Огромным преимуществом использования этого вида отопления является небольшой процент снижения влажности в помещении. То есть нет проблемы сухости воздуха.

Чтобы получить максимальную отдачу от использования такой полезной установки, вы должны правильно установить ее.

Установка потолочного обогревателя

Установка инфракрасного обогревателя осуществляется на различные поверхности

Пользователи ищут дополнительные источники тепла, которые максимизируют свои функции, будучи практичными и экономичными. Вышеперечисленные достоинства инфракрасных обогревателей как раз подходят по качествам экономичности, практичности и экономичности.

На сегодняшний день большую актуальность имеет тема: «Как правильно установить и подключить инфракрасный обогреватель». Ведь от правильности проведения процедуры зависит конечный результат. Любая ошибка может привести к нежелательным событиям.

Типы инфракрасных обогревателей:

• как отдельное устройство;
• в виде пленки.

Монтаж инфракрасного потолочного обогревателя намного проще, чем работа с пленкой. В этом случае требуется только выполнение общих принципов. Во-первых, должен быть хороший крепеж, который не прогнется под тяжестью теплового агрегата. Для установки устройства лучше использовать кронштейны.

Самый надежный способ крепления устройств на металлические кронштейны

Они обеспечивают возможность крепления устройства под горизонтальным углом. Что это значит? Это значит, что с их помощью возможна установка не только на потолок, но и непосредственно на стену.

Правила установки прибора:

1. Электрические кабели следует прокладывать только на негорючей поверхности.
2. Элементы крепления не должны касаться нагревательной части.
3. При монтаже термоконструкции следует исключить возможный контакт с горючей поверхностью и полностью заизолировать проводку.
4. Крепление изделий на высоте от 2,5 до 3,5 метров.

Для установки устройства в жилом помещении следует приобретать те устройства, мощность которых не превышает 800 Вт.

Всегда помните правила пожарной безопасности. В этом случае игнорировать их нельзя, так как это может привести к пожару в помещении.

Монтаж пленочного утеплителя

Монтаж пленочного утеплителя осуществляется на подготовленную поверхность

Монтаж пленочного также требует соблюдения ряда нюансов. Например, потолки не должны быть ниже 230 см. При несоблюдении этого условия будет наблюдаться дискомфорт, связанный с перегревом.

Правила установки:

1. Укладка пленки должна производиться на идеально подготовленную поверхность, на которой уже будут полностью выполнены отделочные работы.
2. Полотна крепятся на влагонепроницаемый материал.
3. Если место установки граничит с мансардой, в первую очередь следует заняться ее утеплением. Только в этом случае будет гарантированный результат от использования.
4. Резка пленки должна производиться исключительно по указанным клеймам производителя.
5. Для максимальной эффективности при укладке следует учитывать длину одного куска полосы. Она не должна превышать восьми метров.
6. Что касается расположения соседних элементов, то между ними должно быть расстояние более 5 мм.
7. Запрещается изгиб пленочного нагревателя более чем на 90 ⁰ .
8. Крепление должно выполняться только с помощью кронштейнов.
9. Выполняйте монтажные работы только при положительной температуре воздуха. Если укладывать пленку при показателях от -5 ⁰ С и ниже, после прогрева помещения могут образовываться складки.

Пленка крепится скобами

Огромную и незаменимую роль в работе инфракрасного обогревателя играет регулятор температуры. Поговорим о том, что это такое и каково его отношение к рассматриваемому объекту отопления? Важнейшей его задачей является контроль за регулированием работы устройства. Следует также отметить, что термостаты существуют для экономии энергии. Периодически измеряйте температуру воздуха, затем во время проверки регулируйте работу инфракрасного обогревателя, включая его или наоборот, останавливая работу.

Типы терморегуляторов

С помощью терморегулятора легко контролировать температуру воздуха

Современный строительный рынок представляет большой выбор различных деталей, служащих для энергосбережения. Среди их множества следует отметить терморегуляторы. Перед тем, как подключить терморегулятор к любому типу инфракрасного обогревателя, нужно знать, какие бывают виды. Также необходимо учитывать их особенность и способ крепления.

Основные типы:

• механические;
• электронный.

Механический терморегулятор

Механический термостат представляет собой коробку, верхняя часть которой оснащена специальным переключающим устройством. На корпусе также есть световой индикатор активности этого устройства.

Следует отметить, что механические модели лучше оставить без присмотра. Так как функций дистанционного управления в таком устройстве нет. Есть конечно модели и посовременнее, но все же их не производят в огромных количествах.

Электронный регулятор температуры

Электронные термостаты имеют ряд преимуществ. В первую очередь отмечается их широкий функционал и возможность управления. Управление может осуществляться с помощью кнопок или сенсорным методом. Дизайн и их внешний вид отличаются огромным разнообразием. И даже, несмотря на приличный уровень эстетики, их дополнительно совершенствуют.

Рассматриваемый вариант также дает возможность управления с помощью мобильного телефона, что соответственно очень удобно и практично. Единственный минус – это его высокая стоимость.

Оба типа требуют выполнения двух правил установки: избегать влаги, которая может повредить устройство, и избегать солнечного света и тепла. В противном случае работа терморегулятора будет некорректной и, конечно же, есть вероятность выхода из строя обоих устройств.

Способы подключения термостата к обогревателю

Подключение термостата

Существует несколько способов подключения термостата к инфракрасному обогревателю. Первый из них самый простой, это подключение одного терморегулятора и одного электронагревателя.

Второй указывает на возможность параллельного подключения. То есть один терморегулятор может одновременно управлять несколькими обогревателями. Происходит это следующим образом: от автомата к термостату подключается одна пара проводов, от которых уже идут два направления к отопительным приборам.

Использование одного термостата на нескольких обогревателях является идеальным вариантом использования. В этом случае прослеживается максимальная практичность, удобство и экономичность. Помощником в этом деле должен стать магнитный пускатель. Обязательным в этом случае является использование специально разработанной, индивидуальной схемы подключения. Есть вариант использовать подобную схему, но это только для тех, кто, как говорится, не предохраняется. Тщательно продуманная работа – залог собственной безопасности. Следует помнить, что даже небольшая неточность и поломка могут стать причиной возникновения пожара с плачевными последствиями.

Некоторые производители в начальном комплекте вместе с ТЭНом предусматривают пускатель магнитного типа. Также к нему идут провода для выполнения подключения необходимой схемы подключения. Вы можете приступить к работе при наличии таких знаний или обратиться к специалисту за консультацией.

Итак, подытожим вышесказанное и отметим, что правильно установить инфракрасный потолочный обогреватель сможет любой мужчина. В этом нет ничего сверхъестественного. Нужно только правильно и информативно подготовиться, чтобы правильно все оформить.

Обязательным правилом хорошей установки должно быть использование термостата, который поможет осуществить самый необходимый контроль за работой теплонагревателя. Инфракрасный обогреватель – экономит электроэнергию. Подключение такого устройства через терморегулятор – это уже двойная экономия, которая никогда и нигде не бывает лишней. Особенно это актуально для дачи или сельскохозяйственного помещения.
