Как устроен триммер электрический: Схема устройства и принцип работы бензинового и электрического триммера для травы

элементы электрокосы, для чего они нужны и как работают, принцип работы режущей головки электротриммера с леской

Электрический триммер (электрокоса, электротриммер) предназначен для скашивания декоративной или невысокой дикорастущей травы неподалеку от электрифицированных строений.

Однако для эффективного использования такого электрического механизма вам необходимо понимать, как он устроен и по каким принципам работает.

В данной статье мы опишем, как устроен и как работает электротриммер, а также расскажем об устройстве и принципе работы режущей головки триммера с леской.

Содержание

• Основные элементы
  • Электромотор
  • Кнопки управления и проводка
  • Корпус
  • Штанга и редуктор
  • Съемный режущий инструмент
• Принцип работы электрокосы
• Как работает электротриммер с леской?
• Видео по теме
• Заключение

Основные элементы

Вот основные элементы, из которых состоит этот аппарат:

• электромотор;
• кнопки управления и проводка;
• корпус;
• вал и редуктор;
• съемный режущий инструмент.

Электромотор

Электродвигатель является наиболее дорогой частью триммера, а от его параметров зависят характеристики аппарата. Производители устанавливают различные типы электромоторов, но все они работают от сети переменного тока напряжением 220 В.

Мотор выполнен в виде единого блока, поэтому в случае какой-бы то ни было поломки, ремонт агрегата не предусмотрен, поэтому его меняют на новый двигатель той же модели.

Большую часть аппаратов оснащают коллекторными моторами, благодаря чему запуск электрокосы происходит плавно, без резкого рывка, это особенно важно, если установлен нож или пильный диск.

В таких моделях перед электромотором установлен драйвер, то есть устройство, обеспечивающее работу силового агрегата, а также создающее условия для плавного запуска с постепенным раскручиванием вала.

Кнопки управления и проводка

На каждом электрическом триммере установлены как минимум 2 кнопки, обеспечивающие запуск мотора только при последовательном нажатии, это сделано для исключения случайного включения двигателя.

В зависимости от конструкции электрокосы, они расположены на корпусе или отдельной рукоятке, а с двигателем и внешним кабелем их соединяет штатная проводка, изготовленная из мягких проводов соответствующего сечения.

На конце кабеля установлена вилка для подключения к удлинителю, оснащенному соответствующей розеткой.

Корпус

У всех электрокос этот элемент изготовлен из пластика, ведь только такой материал обладает достаточной прочностью при минимальном весе.

Устройства с верхним расположением электромотора оснащены одним корпусом, те же электротриммеры, где мотор стоит снизу, обладают двумя корпусами, соединенными друг с другом штангой изменяемой длины.

Вне зависимости от места расположения двигателя, вокруг него в корпусе проделаны отверстия (окошки), через которые проходит воздушный поток, охлаждающий обмотку.

Если эти отверстия забиты травой, силовой агрегат не получает достаточного охлаждения и быстро перегревается, после чего его приходится менять целиком.

Штанга и редуктор

Штанга – это алюминиевая прямая или изогнутая к концу трубка, соединяющая корпус электротриммера и его режущий инструмент. Внутри трубки установлены подшипники качения или скольжения (втулки), удерживающие жесткий или гибкий вал, что обеспечивает его вращение с минимумом вибраций.

Преимуществом жесткого вала является передача более высокого крутящего момента, поэтому ее ставят на аппараты увеличенной мощности.

Преимущество же мягкого вала (жилы) в том, что он позволяет обойтись без редуктора, роль которого выполняет изогнутая трубка.

Редуктор аналогичен тому, который устанавливают на бензиновые ручные триммеры и представляет собой пару конических шестеренок в прочном корпусе, выдерживающем воздействие высокого крутящего момента.

На входе и выходе установлены сальники, защищающие механизм от попадания любых загрязнений, а также удерживающие смазку внутри корпуса и не выпускающие ее наружу.

Съемный режущий инструмент

Основным инструментом являются всевозможные катушки под леску, о которых мы рассказывали тут, но часть моделей оснащают двух или трехлопастными ножами, а также пильными дисками.

Аппараты с изогнутой штангой, в силу небольшой мощности и невысокого крутящего момента, плохо работают с дисками или ножами, поэтому их не комплектуют такими режущими инструментами.

Принцип работы электрокосы

Принцип работы электрокосы такой же, как у мотокосы, то есть двигатель через вал и редуктор (или напрямую, зависит от конфигурации) вращает режущий инструмент, который благодаря большим оборотам аккуратно срезает траву.

Причем термин «триммер», как и в применении к мотокосе, относится только к аппарату, оснащенному лишь головкой (катушкой) с намотанной на нее леской.

Мы уже рассказывали об истории появления этого термина и первом триммере, который бережно срезал траву даже вплотную к деревьям, поэтому всю информацию вы найдете тут.

Отличия между бензиновым и электрическим устройством кроются в принципе работы силового агрегата:

1. В бензиновом это двигатель внутреннего сгорания, получающий энергию в результате окисления углеводородов (бензина) с выделением дыма и тепла.
2. В электрическом моторе это электродвижущая сила (ЭДС), возникающая в катушке обмотки, когда по ней проходит электрический ток.

Все остальные отличия вызваны конструкцией моторов, ведь бензиновый агрегат не только мощней, но также гораздо тяжелей, а значит для комфортной работы с таким инструментом необходима иная форма рукояток и специальная подвесная система.

Как работает электротриммер с леской?

Когда оператор включает этот электроинструмент, то есть в нужной последовательности нажимает соответствующие кнопки, то поступающий на обмотку двигателя электрический ток заставляет вращаться вал двигателя с определенной частотой.

Вал двигателя через штангу или напрямую раскручивает второй вал, на котором зафиксирована катушка с леской. Под действием центробежной силы торчащие наружу куски лески выпрямляются и при столкновении с травой легко перерезают ее.

Надетый на штангу кожух защищает оператора от разлетающихся во все стороны обрезков растительности и капель ее сока.

В зависимости от конструкции электрокосы, оператор держит ее за ручку на корпусе или отдельную рукоятку, расположенную на штанге, наиболее тяжелые модели оснащают ремнем, который оператор надевает на плечо.

Этот ремень принимает на себя вес электротриммера, благодаря чему руки оператора устают гораздо меньше, ведь ему не приходится держать аппарат весом в 4–5 кг на своих руках.

Выходной провод аппарата соединен с кабелем, который, в свою очередь, подключен к розетке и тянется за оператором. Это несколько затрудняет покос травы, ведь оператору приходится учитывать тянущийся за ним кабель и так планировать передвижение по участку, чтобы не запутаться в лежащем на земле проводе.

Установленная на валу электромотора крыльчатка создает движение мощного воздушного потока, охлаждающего обмотку, однако, в отличие от бензиновых аналогов, даже самые лучше электрокосы не предназначены для долгой работы.

Это связано с особенностями выделения и распространения тепла в обмотках электрических двигателей, поэтому использовать этот вид садового оборудования стоит лишь на относительно небольших участках (100–500 м²).

Видео по теме

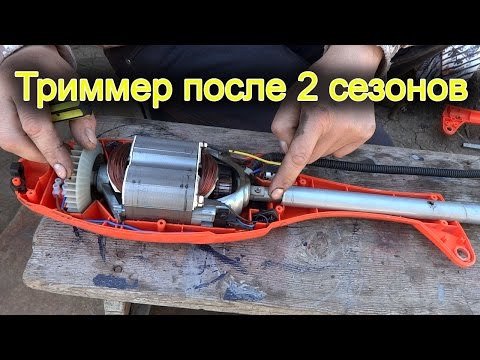

В видео ролике автор демонстрирует устройство электротриммера во время разборки и ремонта:

Заключение

Электрический триммер (электрокоса) – это недорогой и относительно удобный инструмент ухода за придомовыми озелененными территориями с культурной или невысокой дикорастущей травой.

Понимая его устройство и принцип работы, вы сможете более правильно использовать этот вид триммеров, что сохранит вас от травм, а аппарат от преждевременного выхода из строя.

Как работает триммер: бензиновый и электрический

Уход за газоном, придомовой территорией, садом и огородом невозможен без специальной техники. Добиться желаемого эффекта с помощью ручной косы, серпа и секатора очень сложно: руки и спина быстро устают от нагрузки, прокосы получаются неровными, жесткие прутья кустарников срезаются не с первого раза и выделяются на общем фоне. Чтобы навсегда отказаться от тяжелого труда с низкими результатами, достаточно приобрести специальный садовый инструмент, но прежде нужно узнать, как работает триммер для травы.

Что такое триммер

В понятие «триммер» заложена разновидность газонокосилки, но более компактная и легкая. Данный инструмент предназначен для обработки меньших площадей и сложных ландшафтов: с неровностями, кустами, деревьями, клумбами, строениями и дорожками между ними. В таких условиях полноразмерная косилка неуместна, а многим покупателям большой агрегат не по карману.

Для срезания травы в триммерах используется корд (струна, леска), для веток — диск с лезвиями или насадки-ножи. Рабочие части вращаются на высокой скорости, так что острые концы лески или заточенные края дисков перерезают стебли растений. Скошенная трава отбрасывается влево, поскольку шпиндель, на который крепится насадка, вращается против часовой стрелки. Источником энергии в триммерах может быть бензин или электричество.

На заметку! Многие аппараты нужно держать на весу, но бывают модели с 2, 3 или 4 колесами.

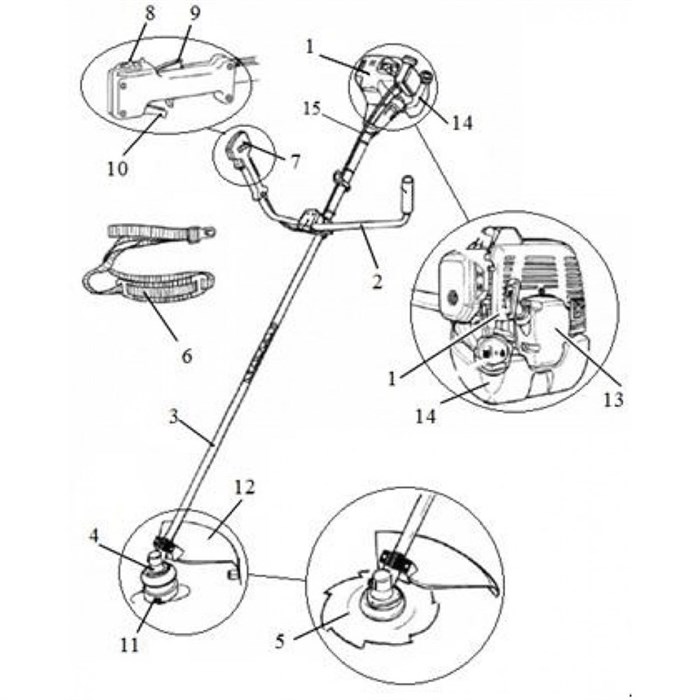

Схема устройства и принцип действия триммера

Конструкция и принципиальная  схема работы триммеров очень просты, но при этом инструмент достаточно эффективен.

Мотор и режущие элементы

Триммер выглядит так — к длинной металлической штанге присоединен двигатель и режущий механизм. Они могут располагаться на противоположных концах (мотор сверху, шпиндель снизу) или группироваться на одном — нижнем (двигатель над рабочим инструментом). Внутри штанги (это полая трубка) находится гибкий или жесткий вал, который передает вращательный импульс от мотора к режущему механизму. Это может осуществляться тремя способами:

1. В прямых штангах используется жесткая конструкция — вращение передается на редуктор через последовательность сцепленных деталей, а затем на шпиндель рабочей головки.
2. В изогнутых трубках применяют гибкие валы в виде троса.
3. При нижнем расположении двигателя передаточный механизм не нужен, в этом случае крутящий момент поступает от вала мотора к шпинделю напрямую.

Штанга и ручка

Штанга может быть разборной или раздвижной (телескопической). Примерно в середине трубки находится ручка для удерживания прибора, на которой размещаются элементы управления: кнопки пуска/остановки (у электрических моделей), рычаг регулировки газа и стопор для фиксации клавиши, отвечающей за поступление горючего (у бензиновых аппаратов).

На заметку! Рукоятку можно перемещать и менять угол ее наклона, чтобы триммер было удобно держать во время разных видов работ. Ручки выпускаются в форме латинских букв T (как велосипедный руль), D или J.

Система ремней

Часто на штанге имеется металлическая петля, к которой присоединяется наплечный ремень регулируемой длины. Ремень помогает снизить нагрузку на руки, что облегчает длительную работу и уменьшает вероятность травм и болей в мышцах и суставах из-за перенапряжения.

Рабочая головка

Рабочая головка триммера частично прикрыта защитным кожухом, чтобы не дать режущей насадке соприкоснуться с ногами косильщика или препятствиями в виде крупных растений, ограждений и строений, вокруг которых нужно обкашивать траву. На шпиндель может надеваться: катушка (шпулька) с леской, диск из металла/крепкого пластика с острыми зубцами или насадки для специальных нужд (цепная пила, нож, валик для уборки мусора и другие). Корд наматывают на шпульку витками с запасом или вставляют нарезанные куски. В первом случае леску можно вытянуть на нужную длину по мере износа.

На заметку! Полуавтоматическая катушка выдвигает корд при легком ударе о землю, так что человеку при этом не требуется прерывать работу. Лишняя длина срезается о заостренную кромку кожуха.

Принципиальная схема работы

Принцип работы рассматриваемого вида садового инструмента выглядит так — когда включается мотор, его вал начинает вращаться, и движение передается шпинделю с надетой на него катушкой или насадкой-диском (режущий инструмент крепится при помощи болта). Частота вращения головки — от 3000 до 12000 оборотов в минуту. Этот параметр зависит от мощности двигателя и колеблется у разных моделей. На такой скорости концы лески перерубают листья и стебли газонной и обычной травы, лезвия диска режут более жесткие стебли, густые заросли, кусты и тонкие ветки деревьев.

Особенности электрических и бензиновых триммеров

Вид энергии, которая приводит мотор триммера в движение, влияет на конструкцию инструмента. От этого зависит продолжительность его работы, производительность, особенности использования и обслуживания.

Особенности бензиновой группы триммеров

Устройство бензинового триммера имеет некоторые особенности — двигатель располагается на верхнем конце штанги, вместе с баком для топлива или его смеси со смазкой. Рабочий цикл мотора внутреннего сгорания состоит из нескольких этапов: поступления в цилиндр топливной смеси, ее сжатия, возгорания, образования горючих газов. Продукты сгорания расширяются, толкают вниз поршень мотора, в результате чего выполняется полезная работа. Моторы бывают двух видов: двухтактные и четырехтактные. В первых за один рабочий цикл поршень совершает два перемещения (такта) — вверх и вниз, а коленвал выполняет один оборот. Во вторых на цикл приходится четыре движения поршня и два оборота коленчатого вала.

Схема двухтактного мотора триммера

Важно! Для двухтактных двигателей топливо необходимо предварительно смешивать с маслом в пропорциях, которые указаны производителем. В четырехтактные моторы бензин и смазка заливаются по отдельности — каждая субстанция в свой резервуар, и не перемешиваются в процессе работы.

Четырехтактные бензокосы мощнее, экономичнее, их КПД выше, чем у двухтактных моделей, а уровень шума и вибрации значительно ниже. Тем не менее, триммеры с 2-тактным мотором очень популярны среди покупателей за счет невысокой стоимости (например, мотокосы «Штиль»).

Схема четырехтактного мотора триммера

Заводить бензиновый триммер нужно с помощью стартера, который находится под двигателем и тоже крепится к штанге. Часто встречаются ручные стартеры — чтобы мотор завелся, их шнуры нужно несколько раз дернуть. Электрические стартеры позволяют запустить агрегат нажатием на кнопку или поворотом ключа. Чтобы выключить инструмент, нужно нажать кнопку на рукоятке для разрыва цепи зажигания.

На заметку! У мотокосы регулируется количество оборотов в минуту: если заслонка карбюратора будет открыта шире, увеличится поступление горючего и, соответственно,  частота вращения вала.

Триммер с ДВС может работать 40-60 минут кряду. Периодически двигатель нужно будет охлаждать, но перерывы понадобится делать короткие (по 10-20 минут). В общем случае продолжительность работы мотокосы ограничена емкостью топливного бака.

Особенности электрической группы триммеров

Электрические триммеры питаются от сети 220 В или от аккумуляторных батарей. В первом случае радиус их действия ограничен длиной кабеля, поэтому многие пользователи подключают эти приборы через удлинитель. Мотор электрокосы может располагаться сверху или снизу. Чтобы включить электротриммер, понадобится нажать на кнопку «старт/стоп» на ручке. Других регуляторов аппарату не требуется: двигатель функционирует на максимальных оборотах. Такая техника может косить на протяжении 20 минут, но потом ей понадобится столько же времени на остывание мотора. Тогда как аккумуляторный триммер работает от съемных батарей. Его можно переносить на большие расстояния, но время работы ограничено зарядом аккумулятора (как правило, от 15 до 25 минут).

Другие разновидности триммеров

Приборы можно поделить на переносные, которые нужно держать в руках, и передвижные, которые оснащаются колесиками.

На заметку! Выпускаются бензиновые триммеры, двигатель и топливный бак которых крепится к ремням в виде рюкзака. В таких моделях вместо жесткой штанги используется гибкая трубка.

Настройка триммера

Перед началом работы с триммером нужно выполнить ряд подготовительных действий.

1. Собрать агрегат, смазать редуктор (при его наличии), отрегулировать длину штанги и положение рукоятки.
2. Бензиновый прибор нужно заправить по инструкции, проверить состояние топливного и воздушного фильтров.
3. Электротриммер необходимо подключить через заземленную розетку, аккумуляторный инструмент — полностью зарядить.
4. Леску подходящего диаметра следует намотать на шпульку заранее.
5. Если предстоит работать с другими насадками, их нужно осмотреть на предмет повреждений, аккуратно проверить остроту лезвий и закрепить на рабочей головке.

Порядок подготовки для конкретной модели триммера подробно описан в инструкции к прибору, а также на видео, которые публикуют фирмы-изготовители, представители интернет-магазинов и пользователи, у которых имеется опыт работы с садовой техникой.

Плюсы и минусы

Если сравнивать рассматриваемый вид садового инструмента с аналогичной техникой для покоса травы, то можно выделить как бесспорные достоинства, так и некоторые неудобства.

Плюсы	Минусы
Удобство хранения (особенно в разобранном виде).	Необходимость тщательного обслуживания перед использованием и длительным хранением (смазка, сборка/разборка, заливка/слив топлива).
Возможности выбора по мощности, числу оборотов, цене.	Шум, вибрация и выхлопы от бензиновых триммеров (особенно двухтактных).
Маневренность.	Ограниченная площадь кошения (для электрического аппарата).
Наличие разнообразных насадок.	Ограниченное время работы (для аккумуляторных моделей).
Небольшой вес и линейные размеры.	Невысокая мощность в сравнении с газонокосилками.
	Необходимость держать прибор ровно на протяжении десятков минут для получения аккуратного газона.

Правила эксплуатации

Для разноплановых задач и объемов работы пользуются леской разного диаметра: 1,5-2 мм — для стрижки газона, до 2,7 мм — для густой дикорастущей травы (например, на обочинах дорог), 3-3,3 мм — для сильно заросшего участка, где растет высокая трава, сорняки с толстыми стеблями, мелкие кустарники

. Для покоса, уборки одеревеневших стеблей и крупных кустарников лучше пользоваться диском. Им же удобно косить густые заросли высокой травы, особенно если срезать побеги нужно под корень.

Ширина среза триммеров — от 20 до 42 см. За один проход требуется сделать одно движение справа налево или два-три — из стороны в сторону при косьбе высокой травы и бурьяна. Площадь прокоса связана не только с размерами режущей поверхности, но и с физическими данными человека: чем шире замах, тем больше скосится травы за один прием.

Совет! Двигаться следует в одном направлении, чтобы вся трава оказывалась строго слева. Так ее проще собрать после кошения.

При эксплуатации разных видов триммеров есть свои СТРОГИЕ ограничения:

• электротриммеры нельзя использовать в сырую погоду;
• аппаратами с нижним расположением мотора нельзя косить влажную траву;
• бензокосы можно включать в непогоду только в том случае, если это разрешено производителем, так как у приборов разные степени защиты от влаги;
• попавшие на корпус капли следует вытереть, намокший аппарат необходимо выключить и просушить;
• хранить триммеры нужно в сухих помещениях.

Техника безопасности

Чтобы использование триммера приносило только положительные эмоции, как после покоса, так и в процессе работы, следует соблюдать настоятельные рекомендации по безопасности.

1. Косить лучше в сухую погоду.
2. Руки и ноги оператора должны быть закрыты длинными рукавами/штанинами. Открытую обувь лучше не надевать.
3. Работать нужно в специальных очках: мелкий мусор и обрывки травы могут травмировать глаза.
4. При сильном шуме стоит воспользоваться берушами.
5. Держать режущую насадку лучше кожухом к себе.
6. Подносить руки и ноги к головке включенного прибора нельзя!
7. Необходимо следить за положением провода: он должен находиться сзади от оператора.

Итак, разнообразие моделей триммеров на рынке позволяет без труда подобрать оптимальный прибор для любых нужд. Несмотря на наличие бензиновых мотокос, рейтинг компактных аппаратов для косьбы возглавляют электрические модели. Это говорит о стремлении потребителей избежать хлопот с заправкой бака. В то время как пользоваться триммером, работающим от сети/батареи, нужно осторожнее из-за возможности короткого замыкания.

Самые надежные триммеры

Триммер Huter GET-400 на Яндекс Маркете

Триммер СТАВР ТЭ-1700Р на Яндекс Маркете

Триммер Makita UR3502 на Яндекс Маркете

Триммер Husqvarna 128R на Яндекс Маркете

Триммер GARDENA SmallCut 300/23 на Яндекс Маркете

Как работает электрический триммер для бороды

Ашутош Бхатт

В настоящее время мы живем в эпоху скорости и изощренности.

Все, что когда-то было разработано человеком и оказалось слишком трудоемким и громоздким, было модифицировано, изменено и сжато, чтобы сделать его использование более простым. Чтобы справиться с такой скоростью, вся рутинная работа была автоматизирована. Это стремление к профессиональному совершенству заставило людей тратить меньше времени на себя. Например, бритье — это почти ежедневная рутинная работа для мужчин, направленная на обеспечение личной гигиены, и ее нужно делать быстро. Но делать это с ручными бритвами — трудоемкая работа, и если делать это поспешно, это может привести к порезам и ожогам.

Но, к счастью, технологии этого века предлагают замену устаревшим инструментам, таким как ручные бритвы и частые посещения парикмахерской, эффективными портативными устройствами, такими как машинки для стрижки волос и триммеры для бороды. В отличие от ручных бритв и ножниц, триммеры — это устройства, которые режут, но не кусают, и при этом за очень короткое время. Но как эти маленькие устройства каждый раз обеспечивают такое высокое качество резки? Как они могут стричь волосы менее чем за четверть времени, затрачиваемого ручной бритвой или ножницами? Эти устройства работают на электроэнергии, но знаете ли вы, что основным компонентом, благодаря которому они выполняют свои функции, является не кажущаяся сложной электрическая схема, а механический узел? Сколько может работать батарея триммера и почему? Что происходит, когда батарея садится? Ответ на каждый такой вопрос лежит внутри самой машины, и мы скоро узнаем, почему.





[заголовок = Тело]

Корпус





Показанный выше триммер для бороды, заключенный в прочный пластиковый корпус, представляет собой элегантное портативное устройство, которое удобно держать в руке. Аппаратный беспорядок удалось избежать с помощью одного ползункового переключателя для включения и выключения устройства. Переключатель, расположенный сбоку, обеспечивает легкий доступ к нему большим пальцем даже во время процесса обрезки.

[заголовок = побрить голову]



Бритвенная головка





Съемная бритвенная головка соприкасается с бородой в процессе стрижки. Гребенчатая структура бритвенной головки обеспечивает плавное скольжение бритвы при движении по щеке. Это также гарантирует, что когда лезвия триммера соприкасаются с голой кожей, они не могут за нее удержаться. Это оптимизирует лезвия для стрижки с длиной бороды, так что можно достичь различной длины стрижки в соответствии с требованиями пользователя. Чтобы подстричь крошечные волосы на лице или подровнять их до минимальной длины, бритвенную головку также можно снять. Он состоит из двух частей, основания и подвижной гребенки. Гребень поворачивается по бокам основания, как показано на изображении выше. Гребень помогает распутывать волосы на лице, чтобы избежать ненужного выдергивания волос, что может привести к травме пользователя. Основание также имеет гребнеобразный рисунок на верхней стороне, чтобы можно было разместить лезвия резака. Основание и гребень изготовлены из АБС-пластика (акрилонитрил-бутадиен-стирол). Весь корпус триммера также изготовлен из этого АБС-пластика. Этот пластик прочный и может выдерживать высокие вибрации, а также температуру. Корпус из термостойкого АБС-пластика защищает пользователя от возгорания или ударов током из-за короткого замыкания.



Открытая челюсть



                           Захват открыт: положение стального рычага                       Захват закрыт: положение стального рычага   (обратите внимание на изгиб)



Гребень расположен таким образом, что бритвенная головка выглядит как открытая челюсть. Это положение, а также гибкое движение челюсти поддерживается парой тонких стальных стержней. Эти стержни эластичны и функционируют как рычаги. Как показано на изображении выше, один конец стального стержня закреплен на внутренней стороне основания, а другой конец помещен в небольшую оболочку гребенки. Оболочке позволено свободно перемещаться внутри рамы, вырезанной рядом с той частью, где гребенка размещается на основании.

В нерабочем состоянии гребенки рычаг прямой (правое изображение), а кожух расположен на верхней стороне рамы. Когда гребенка нажата, рычаг изгибается так, что корпус помещается на нижнюю сторону рамы. Гребень изгибается, чтобы войти в контакт с основанием и закрыть структуру в форме челюсти. Как только сила нажатия на гребень ослабевает, она возвращается в предыдущее положение. Без рычага челюсть была бы в закрытом состоянии, и бритвенная головка потеряла бы способность плавно совмещать бритву с бородой.

И корпус, и рама вырезаны таким образом, что острые края не соприкасаются, когда гребень находится в состоянии покоя или в нажатом состоянии. Проще говоря, бритвенная головка — это всего лишь механическая пружинная конструкция, напоминающая человеческую челюсть. Однако эта структура помогает подравнивать волосы длиной от 4 мм до 18 мм.



[заголовок = Резак]

Резак





Резак и двигатель постоянного тока образуют секцию обрезки устройства. Верхний вал двигателя постоянного тока, также известный как кулачок, вставлен в среднюю часть режущего узла и совершает эллиптическое движение, что еще больше облегчает движение лезвий вперед и назад.





Как следует из названия, режущий элемент отвечает за обрезку волос на лице. Он находится под бритвенной головкой и из него торчат лезвия. Помимо лезвий, режущий узел состоит из пружины, основания с крючками для удержания лезвий.





На изображении выше показано основание резака. Изготовленное из пластика основание удерживает все части сборки, а также петлю, которая соединяется с двигателем постоянного тока. Основание может выдерживать высокие скорости двигателя постоянного тока и имеет несколько типов крючков и держателей, которые сохраняют сборку в целости и сохранности.





В режущем узле есть два лезвия, изготовленные из нержавеющей стали. Из них один неподвижен (правое изображение), а другой колеблется взад-вперед (левое изображение). Стационарное лезвие имеет прорези в своей конструкции, чтобы его можно было надежно удерживать на основании. Подвижное лезвие размещено на пластиковой опоре и приводится в движение кулачком двигателя постоянного тока. Опора удерживает это лезвие на основании режущего узла. Эта гибкая опора имеет смазанный желоб, над которым размещается вал двигателя постоянного тока. Этот вал вращается вокруг своей оси, обеспечивая движение лезвию. Движение подвижного лезвия совершает один разрез, совершая при этом одно колебание.





На изображении выше показана пружина ножевого узла в форме ручки велосипеда. Две ножки пружины размещены на пластиковой раме подвижной лопасти, а центральная часть плотно прилегает к небольшой целикообразной конструкции на основании. Двигатель постоянного тока имеет достаточную мощность, чтобы вызывать вибрации как в горизонтальном, так и в вертикальном направлении. Форма вала эллиптическая, что позволяет совершать как горизонтальные, так и вертикальные движения. Пружинная конструкция ограничивает движение подвижной лопасти только в горизонтальном направлении, обеспечивая устойчивость конструкции лопасти.



[заголовок = двигатель постоянного тока]

Двигатель постоянного тока





На изображении выше показана часть вала двигателя постоянного тока, которая выступает наружу для перемещения режущего узла. Эта конструкция шарнирно прикреплена к режущему узлу в нижней части и имеет гибкие крючки в форме пластинчатой ​​пружины, которые обеспечивают надежное закрытие режущего узла и головки вала.





Двигатель постоянного тока приводит в движение узел резака. Обычно скорость, создаваемая двигателем постоянного тока, составляет около 6000 об/мин. Некоторые улучшенные модели могут давать обороты банки в диапазоне от 8000 до 10000 об/мин.

Двигатель постоянного тока

заставляет подвижное лезвие быстро колебаться. Подравнивание происходит, когда подвижные и неподвижные лезвия перекрывают друг друга, отрывая волосы от кожи. Лезвия достаточно острые, что предотвращает выдергивание волосяных фолликулов и образование синяков на коже. На одном эллиптическом пути два лезвия режут, когда они находятся ближе всего друг к другу, и, следовательно, на одно колебание приходится один плавный рез.





Кулачок двигателя постоянного тока имеет овальную форму и имеет выступ, который находится внутри смазываемой части пластиковой опоры подвижного ножа. Выступ находится на периферии вала для создания эллиптического движения. Общий вес и форма уравновешивают центр тяжести и стабилизируют вал, особенно в случае высоких оборотов.



[header= Регулировка глубины обрезки]

Регулировка глубины стрижки





Длина стрижки может быть изменена путем изменения расстояния бритвенной головки от лезвия. Чем больше расстояние, тем меньше длина подстриженных волос. Некоторые триммеры имеют простой ползунок для позиционирования бритвенной головки. Новый поворотный механизм используется для облегчения процесса выбора режима обрезки.





Этот механизм состоит из вращающегося цилиндрического регулятора высоты и вала, с помощью которого устанавливается расстояние между бритвенной головкой и лезвием. Цилиндрический регулятор имеет спиральную структуру изнутри. Внутри этой спиральной полости находится вал. Два выступа выходят из вала, на котором установлена ​​бритвенная головка. При вращении цилиндрического регулятора вал и бритвенная головка перемещаются вверх и вниз по часовой стрелке и против часовой стрелки соответственно.

Как показано на изображении выше, цилиндрический регулятор имеет цифры, напечатанные на его периферии. Эти цифры обозначают степень отделения бритвенной головки от лезвия. Номерам соответствуют прорези, которые фиксируют цилиндрический регулятор на этом номере и, таким образом, помогают удерживать вал в нужном положении.



[заголовок = внутренняя схема]

Внутренняя схема





На изображении выше показана внутренняя схема триммера. Он состоит из двух частей:

1. Регулируемый блок питания

2. Порт зарядки



Регулируемый блок питания





На печатной плате находится единственная электрическая часть триммера, и ее функция заключается в обеспечении регулируемого питания двигателя. Он также содержит схему для зарядки аккумулятора для беспроводной работы. С передней стороны он имеет встроенные микросхемы и различные другие компоненты, а с задней стороны — аккумулятор и ползунковый переключатель. На передней части также предусмотрен светодиод, указывающий, что триммер находится в режиме зарядки. В качестве ИС используется микросхема ST 3S01, предназначенная для быстрой зарядки аккумуляторов.





Обратная сторона печатной платы состоит из NiMH аккумулятора и ползункового переключателя. Батарее NiMH требуется около 10 часов, чтобы полностью зарядиться, чтобы ее можно было использовать непрерывно в течение 35 минут. 35 минут более чем достаточно для любого процесса обрезки, и хотя это может показаться меньше по сравнению со временем зарядки, но учитывая обороты двигателя постоянного тока в диапазоне 6000-8000, это вполне удовлетворительно . Когда батарейки садятся, двигатель не получает мощности и лезвия, хоть и достаточно острые, не могут подстричь бороду, так как у них нет движущей силы,





Ползунковый переключатель соединен с выключателем ВКЛ/ВЫКЛ двигателя через крюк, как показано на рисунке выше. Это облегчает переключение триммера между состояниями ВКЛ и ВЫКЛ.



[header= Внутренняя схема, продолжение…]

Порт зарядки





Обычно штифт для зарядки находится справа внизу или по бокам зарядного устройства. Это гарантирует, что триммером можно будет легко пользоваться, даже когда зарядное устройство подключено к розетке. Схема зарядных контактов зарядного устройства может варьироваться от производителя к производителю.

Поскольку электрический триммер является портативным устройством, зарядка через USB также доступна в некоторых моделях. Затем можно заряжать триммер от компьютера, а также от обычных электрических розеток с помощью адаптера.

Электрический триммер, таким образом, представляет собой очень тонкую сборку механических (бритвенная головка и режущий инструмент), электронных (печатная плата) и химических (никель-металлогидридная батарея) частей, которые удобно помещаются в руке и обеспечивают гладкую стрижку при каждом использовании. Несмотря на то, что электрическая часть устройства широко известна как «электрическое», электрическая часть устройства играет очень маленькую роль в его реальной функции.









---

Рубрики: Insight
С тегами: триммер для бороды, двигатель постоянного тока, электрический триммер для бороды, двигатель, триммер


---

---

---

Влажное или сухое бритье? Лезвие в сравнении с электробритвой

Влажное бритье или сухое бритье

(также известное как лезвие — против электробритвы)

Вопрос о том, бриться ли ему сухим или влажным, — это вопрос, над которым мужчины бились с тех пор… ну, с изобретения электробритвы. Мужчины удаляли волосы на лице тысячи лет и использовали для этого различные средства. Для многих мужчин бритье волос на лице является сердцевиной процесса ухода за собой — бритва — это ключ, с которого начинается их день. Поскольку методы бритья лезвиями и электробритвы настолько эффективны, это действительно сводится к личным предпочтениям и зависит от таких факторов, как индивидуальные ожидания и привычки бритья. Мы собираемся раскрыть тайну, чтобы вы могли выбрать лучший вариант для себя.

Какая разница?

Фундаментальное различие между лезвием для бритья и электробритвой заключается в способе стрижки волос.

• БРИТВА

  При бритье лезвием волосы на бороде срезаются одним движением лезвия.

• ЭЛЕКТРОБРИТА

  В электробритве волосы срезаются между двумя лезвиями подобно движению ножниц.

Основы влажного бритья

• В бритвах

  используется так называемый «гистерезис», который представляет собой причудливый способ сказать, что когда лезвие касается волос, оно поднимает волосы из фолликула, прежде чем срезать их.

• В настоящее время к бритвам добавляются второе и третье лезвия (или больше — как у Gillette Fusion5™ ProGlide Shield, у которого их 5), расположенные таким образом, что поднятые волосы срезаются, а затем убираются под поверхность кожи, обеспечивая гладкое бритье.

• Это означает, что возможно чистое бритье; когда он точно спроектирован, это обеспечивает комфортное бритье.

Основы сухого (электрического) бритья

Электрическая бритва состоит из двух частей для стрижки волос: тонкой перфорированной металлической фольги и «подрезчика» — набора крошечных лезвий, которые очень быстро перемещаются вперед и назад под фольга. Крошечные перфорированные отверстия в фольге гладкие снаружи, но острые внутри, они действуют как второе лезвие.

• Электробритвы

  используют эластичность кожи для более длительного результата бритья. Бритва давит на кожу и двигает ее, как корабль, создающий носовую волну.

• В результате кожа соприкасается с отверстиями фольги, в результате чего волосы становятся более открытыми.

• После стрижки остатки волос втягиваются в поверхность кожи, обеспечивая гладкое бритье.

Существует два основных типа электробритвенных систем: роторные и линейные. В обеих системах используется фольга, которая остается в контакте с кожей, в то время как лезвие («подрезатель») перемещается под ней. Основное различие между этими двумя системами заключается в направлении, в котором движется подрезчик.

• РОТАЦИОННАЯ ЭЛЕКТРИЧЕСКАЯ СТРЕБА

  В ротационной системе резак движется по кругу под пленкой.

• ЛИНЕЙНАЯ ЭЛЕКТРОБРЕЗКА

  В линейной системе фреза перемещается с одной стороны на другую линейным движением.
