Как устроена центральная система отопления: задачи централизованного отопления

Главная » Системы отопления » Монтаж и схемы систем отопления » Как устроена центральная система отопления

Как известно, большая часть жилого фонда в России осуществляется посредством централизованного отопления. В последнее время данная схема подачи тепла в квартиры и дома наших соотечественников подвергается все большей критике из-за несовершенности, применения устаревшего оборудования и отсутствия самостоятельной регулировки. За годы своего существования централизованная система отопления доказала свою эффективность и право на жизнь. В данной статье будут рассмотрена структура, принцип работы, достоинства и недостатки центрального теплоснабжения многоквартирных домов.

[contents]

Содержание

  1. Назначение и структура
  2. Принцип работы и конструктивные особенности
  3. Преимущества и недостатки

Назначение и структура

Центральное отопление – это довольно сложная и разветвленная инженерная сеть, особенностью которой является выработка и поставка тепла и горячей воды от источника к группе зданий и сооружений посредством магистрального трубопровода.

В состав данной системы входят несколько структурных элементов:

  1. Источник тепловой энергии – это котельная или ТЭЦ. Первые, для передачи тепла в отапливаемые помещения нагревают воду, сжигая газ, мазут, каменный уголь. В теплоцентралях изначально, производится пар, который вращая турбины становиться источником электроэнергии, а после остывания, используется для нагрева теплоносителя. Таким образом, нагретая вода подается в системы отопления потребителей.
  2. Магистральный трубопровод служит для транспортировки теплоносителя от источника  к потребителю. Данная система представляет собой сложную и протяженную сеть из двух тепловодов большого диаметра (подающий и обратный), прокладка которых осуществляется подземным или надземным способом.
  3. Потребителями тепловой энергии принято считать оборудование, использующее теплоноситель для передачи тепла в отапливаемое помещение.

Все современные системы отопления (СО) можно классифицировать по следующим признакам:

  • использующему ими типу теплоносителя;
  • графику работы;
  • способу подключения к источнику тепла и ГВС.

Существуют следующие виды систем отопления:

  • Водяные.
  • Паровые.
  • Воздушные.

Каждая из них имеет свои особенности, достоинства, недостатки и характеристики, которые будут рассмотрены ниже.

Системы водяного теплоснабжения многоквартирных домов наиболее распространены на территории Российской Федерации. Они несложны в эксплуатации и позволяют перемещать теплоноситель на большие расстояния без существенного ухудшения его показателей. Температуру теплоносителя в данных СО можно регулировать централизованно.

Воздушные СО менее распространены из-за высокой эксплуатационной стоимости. Огромным плюсом является возможность использования горячего воздуха для отопления помещений и организации системы вентиляции.

Система парового отопления чаще всего применяется на промышленных объектах. Это обусловлено, прежде всего, потребностями в данном теплоносителе для производственных нужд. Так как данный при перемещении пара не создается большого гидростатического давления, в паровых СО применяются трубы меньшего диаметра.

Все виды СО можно разделить на две группы по графику потребления тепловой энергии: круглогодичного или сезонного цикла.

По способу подключения СО к источнику теплоснабжения, отопительные системы могут быть зависимые и независимые.

В первых, подача теплоносителя осуществляется непосредственно от источника к потребителю. Во втором случае, нагретый теплоноситель поступает в теплообменник, по которому циркулирует вода. Именно нагретая таким способом вода и поступает в СО многоквартирного дома.

По способу подключения ГВС к системе теплоснабжения, все СО делятся на открытые и закрытые. В открытых, вода на ГВС отбирается непосредственно из системы теплоснабжения. В закрытой водяной системе теплоснабжения нагрев воды для ГВС осуществляется в теплообменниках источника.

Принцип работы и конструктивные особенности

В централизованном отоплении все устроено достаточно просто: источник производит теплоноситель необходимой температуры и по системе тепловых сетей подает его в центральный теплоприемный пункт, где происходит коррекция температуры воды. Из ЦТП теплоноситель поступает непосредственно к отапливаемым сооружениям, на входе которых установлены домовые задвижки и фильтрующие элементы.

Важно! Запорная арматура на воде теплоносителя в домовую СО позволяет отключать общедомовой отопительный контур от центральной системы теплоснабжения в случае аварийных ситуаций и в летний период, когда система отопления дома не функционирует.

После входа в общедомовую СО, теплоноситель попадает на элеватор, который приводит температуру теплоносителя к нормативным значениям, которые позволяют использовать его отопительными приборами. Сегодня, в рамках термомодернизации домов, элеваторные системы заменяют на автоматизированные узлы управления системой отопления.

За элеватором, обычно, устанавливается запорная арматура для контроля подачи теплоносителя на подъезды.

По последним требованиям, на вводы отопления в подъезд монтируются теплосчетчики. Далее, по стоякам теплоноситель подается непосредственно потребителям.

Централизованное теплоснабжение имеет свои плюсы и минусы. Среди достоинств можно отметить:

  • Надежность, которая обеспечивается специальными службами, подчиняющимися муниципальным органам.
  • Экологичность, благодаря применению экологически безопасного оборудования.
  • Простота за счет отсутствия возможности самостоятельной настройки давления и температуры теплоносителя.

Недостатками данной системы теплоснабжения являются:

  • Сезонность, которая не дает возможности конечному потребителю использовать СО в межсезонье.
  • Отсутствие возможности самостоятельной регулировки температуры радиаторов.
  • Высокие теплопотери, обусловленные протяженностью тепловых сетей.

И в качестве заключения: несовершенность системы централизованного теплоснабжения стала одной из причин высоких тарифов на отопление и ГВС.

Именно поэтому многие наши соотечественники правдами и неправдами, всячески стараются отказаться от данной СО и перейти на автономный вариант обогрева индивидуальным газовым котлом.

Совет: центральное отопление является важной инженерной системой дома. Именно поэтому любое вмешательство в нее несет за собой штрафные санкции. Если у вас появились проблемы с обогревом помещений, не занимайтесь самостоятельным ремонтом или модернизацией СО, обращайтесь в управляющую организацию.

Система отопления в частном доме. Какую выбрать схему?

Skip to content

Системы отопления. Какую выбрать?-2021-03-25T10:29:30+06:00

В процессе строительства дома на определённом этапе встаёт вопрос о монтаже системы отопления. Конечно проще всего найти фирму, которая запроектирует и смонтирует систему отопления для вашего дома. При этом даст гарантию на свою работу. Если ваши финансовые возможности не позволяют это сделать, или вы хотите попробовать свои силы и сделать разводку отопления своими руками, прочитайте эту статью. Надеемся эта информация будет полезна и поможет Вам определиться в выборе.

Системы отопления делятся на две большие группы – однотрубные и двухтрубные. Разница заключается в присоединении отопительных приборов. В однотрубной системе радиаторы подключаются последовательно, отсюда основной минус такой системы. По мере движения теплоносителя в отопительных приборах температура постепенно уменьшается, поэтому ближайшие к котлу радиаторы всегда более нагретые, чем отдалённые.

В двухтрубных системах батареи подключаются параллельно, поэтому все приборы нагреваются одинаково. Но такие системы более сложные при монтаже и требуют больше затрат на материалы. Давайте более подробно разберём каждую систему. Пойдём от простого к сложному.

Простейшая однотрубная система – самый дешёвый вариант.

Посмотрите на рисунок, система проще некуда. Теплоноситель, проходя последовательно через несколько радиаторов, возвращается в котёл, где опять нагревается.

В такой системе нельзя отключить или уменьшить мощность одного радиатора, так как закрыв его циркуляция в системе полностью прекратится. Вы спросите: «Зачем нужна такая система, где невозможно отключить радиатор, если стало жарко»?

Вы абсолютно правы!

Но в некоторых случаях такую систему стоит монтировать. Например, Вы имеете дачный домик с одной комнатой, где система состоит из трёх радиаторов и электрического котла. В этом случае, нет необходимости отключать радиаторы, а если стало жарко, можно просто уменьшить температуру на котле. Такую систему можно охарактеризовать так – просто, дешево и без заморочек.

Однотрубная система – «ленинградка»

Схема выглядит таким образом: понизу идёт труба розлива в которую с помощью тройников врезаются батареи отопления.

Эту систему делают очень часто. Люди рассуждают так: одна труба розлива всегда проще и дешевле, чем две. Но экономия на трубе при монтаже «ленинградки» имеет место только тогда, когда есть возможность сделать полный круг, то есть обойти кругом всё помещение. Если же полностью закольцевать розлив не получается, то приходится возвращать холостую трубу и вся экономия сходит на нет. Очень часто при монтаже «ленинградки» допускаются непоправимые ошибки, которые приводят к тому, что система совсем или частично не работает. Как известно, теплоноситель всегда циркулирует по пути наименьшего сопротивления, поэтому большая его часть идёт по нижней трубе помимо радиатора. А в батареи циркуляция очень слабая и чтобы её увеличить монтируется так называемая редукция. Делают её двумя способами — заужением участка трубопровода под радиатором или установкой на нём запорной арматуры.

Гравитационная система — она работает без насоса

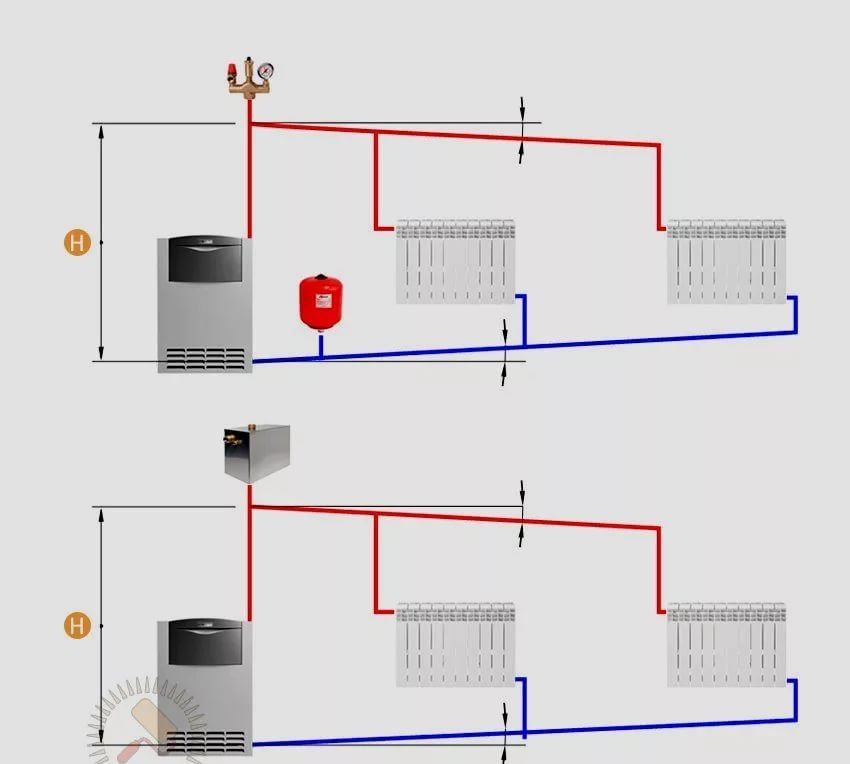

По-другому такую систему отопления называют самотечной. В чем ее смысл? Из курса физики известно, что горячая жидкость, а в данном случае, нагретый теплоноситель имеет меньшую плотность, чем остывший. Поэтому, выходя из котла жидкость как бы всплывает, поднимаясь наверх, затем охлаждается в отопительных приборах и падает вниз, далее проходя по обратному трубопроводу поступает обратно в отопительный котел.

Процесс этот называют естественной циркуляцией. Таким образом, для работы такой системы отопления не нужен циркуляционный насос, все и так вертится под действием силы тяжести. Но движение теплоносителя при естественной циркуляции происходит медленно, поэтому циркуляционный насос на такую систему обычно всё равно ставят. Монтируется он на обводной линии, а на основную трубу устанавливается шаровой полнопроходной кран, который открывают при отключении электроэнергии. Гравитационная система монтируется из стальных труб достаточно большого диаметра. Горизонтальные участки розлива выполняются с уклоном — подача от котла, обратка к котлу. Величина уклона должна составлять не менее 5 мм на погонный метр трубы. Верхнюю трубу сделать с уклоном, как правило, не составляет труда, а с нижней возникают проблемы. Приходится устанавливать котел как можно ниже или поднимать обратный трубопровод вместе с радиаторами. Гравитационная система получается дорогой, громоздкой и некрасивой. Чтобы исключить закипание котла при отключении электричества можно пойти по другому пути — это установка источника бесперебойного питания на циркуляционный насос.

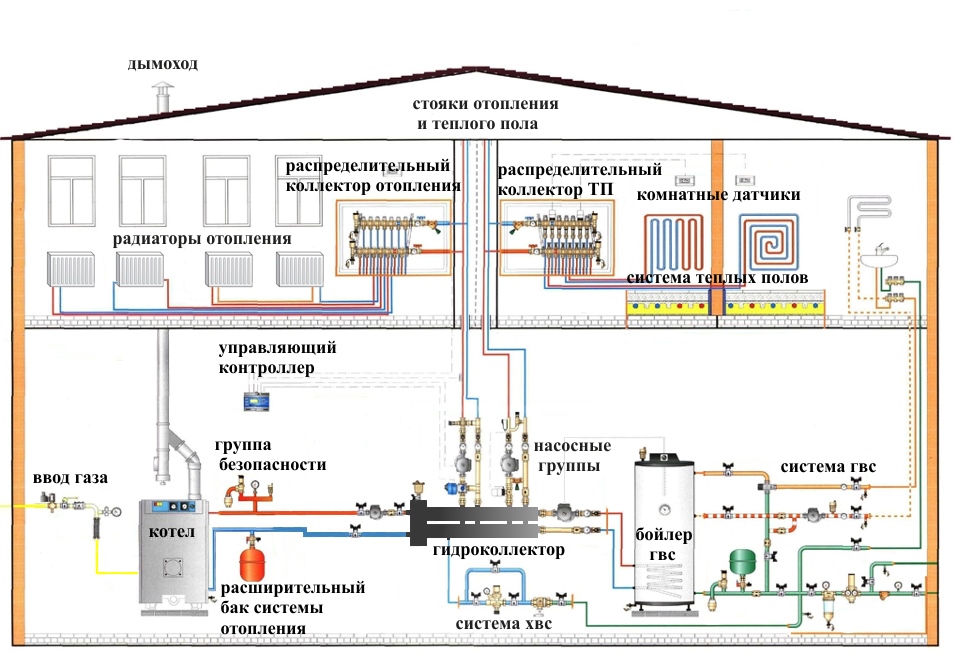

Коллекторная — система на любителя

Еще эту систему называют лучевой. Суть схемы такова. В отапливаемом помещении, обычно ближе к центру, располагается коллектор, от которого к каждому радиатору идут две трубы – подающая и обратная.

Трубы в ней, как правило, используются из металлопластика или сшитого полиэтилена. Прокладываются они чаще всего в конструкции пола (в стяжке), реже по потолку нижнего этажа. Лучи, подходящие к радиаторам, имеют разную длину, поэтому для правильной работы необходима тщательная балансировка. Преимуществами такой системы является отсутствие соединений труб, находящихся в стяжке, так как лучи делаются из цельных кусков и быстрота монтажа. При чём второе преимущество достаточно спорное. Самым главным минусом такой системы является дороговизна – большое количество трубы, коллекторы стоят денег.

Попутная система — «Петля Тихельмана»

В этой системе теплоноситель движется по кругу в одном направлении. Подача в ней большим диаметром начинается на первом радиаторе, далее уменьшаясь заканчивается на последнем. Розлив же обратного трубопровода начинается наоборот – большим диаметром на последнем радиаторе и меньшим на первом.

Таким образом, сумма труб подачи и обратки каждого отопительного прибора одинакова. На первом радиаторе — короткая подача, длинная обратка, на последнем наоборот — большая подача, маленькая обратка. Что это даёт? Все радиаторы в такой системе имеют одинаковое гидравлическое сопротивление, то есть находятся в одинаковых условиях. Сделали попутку, запустили, всё сразу работает – хлопаем в ладоши! Не нужно никакой регулировки! На самом деле, балансировочные вентиля в попутной системе ставить рекомендуется, так как ещё есть человеческий фактор. При монтаже, сварке или пайке возможны дефекты (заужение труб), поэтому минимальная балансировка всё же может потребоваться.

Тупиковая двухтрубная система

Петля Тихермана — это очень хорошо. Но не всегда есть возможность закольцевать систему. Входные двери, лестничные марши мешают прохождению труб отопления. В таких случаях монтируется двухтрубная тупиковая система.

Розлив в ней состоит из двух труб — прямой и обратной. Уменьшение диметра трубы происходит от первого радиатора к последнему. Приборы отопления присоединяются параллельно. Система прекрасно работает, когда количество радиаторов на каждой ветке розлива не очень большое, так как чем больше приборов находится на каждом контуре, тем сложнее сбалансировать систему. Для регулировки системы необходимо прикрывать балансировочные клапаны на ближних радиаторах.

Какую схему выбрать?

Выводы:
