Как узнать где фаза где: Как определить фазу и ноль без приборов

Фаза и ноль в розетке

Чтобы разобраться в том, что такое фаза и ноль в розетке, обычному человеку (не специалисту) нет необходимости углубляться в электротехнические дебри. В качестве примера приведем обычную штепсельную розетку, куда поступает переменный ток.

К розетке идут два электропровода — нулевой и фазный. Ток поступает только по одному из них — фазному (еще его называют рабочей фазой). Второй провод — нулевой (или нулевая фаза).

Содержание

  • Ноль и фаза в старых розетках
  • Фаза и ноль в современной розетке
  • Определение фазы и ноля мультиметром или отверткой
    • Мультиметр
    • Индикаторная отвертка

Ноль и фаза в старых розетках

Чтобы подключить старую розетку, используют два проводника. Одни из них синего цвета (рабочий нулевой проводник). По этому проводу идет ток от источника электричества к бытовому прибору. Если взяться за токоведущий провод, но не дотрагиваться до второго провода, удара током не произойдет.

Второй провод в розетке — фазный. Он бывает самых разных цветов, в том числе синим, зелено-желтым или голубым.

Обратите внимание! Любое напряжение, превышающее 50 вольт, опасно для жизни.

Фаза и ноль в современной розетке

В устройствах современного типа есть три провода. Фаза бывает любого цвета. Помимо фазы и нуля имеется еще один провод (защитный нулевой). Цвет этого проводника — зеленый или желтый.

Через фазу подается напряжение. Ноль используется для защитного зануления. Третий провод нужен как дополнительная защита — для забора лишнего тока во время замыкания. Ток перенаправляется в землю или в обратную сторону — к источнику электричества.

Обратите внимание! Не имеет практического значения, справа или слева расположены фаза и ноль. Однако чаще всего фаза расположена слева, а ноль — справа.

Определение фазы и ноля мультиметром или отверткой

Мультиметр

Прибор представляет собой комбинированное электроизмерительное устройство, способное выполнять несколько функций. Минимальная комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители.

Чтобы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Замер осуществляется одним из нескольких методов:

  1. Зажимаем один из имеющихся щупов двумя пальцами. Второй щуп направляем к контакту, который расположен в выключателе или розетке. Если данные на мониторе несущественные (не превышают 10 вольт), речь идет о нуле. Если же прикоснуться к другому контакту, показатель будет выше — это фаза.
  2. Если имеются опасения относительно необходимости притрагиваться к щупу, есть другой путь. Один из стержней направляем в розетку. Вторым стержнем прикасаемся непосредственно к стене рядом с розеткой. Результат будет примерно таким же, как и в случае, описанном выше.
  3. Существует третий способ измерения с помощью мультиметра. Прикасаемся щупом к заземленной поверхности (например, корпусу оборудования). Вторым щупом касаемся измеряемой поверхности. Если провод является фазой, мультитестер обнаружит напряжение в 220 вольт.

Индикаторная отвертка

Индикатор — простой способ определения фазы, доступный даже человеку, впервые занявшемуся этим делом. Контрольная отвертка внешне напоминает стандартную. Отличие состоит в наличии внутреннего устройства у индикаторной отвертки. Рукоять отвертки производится из специального прозрачного пластика. Внутри находится диод. Верхняя часть изготовлена из металла.

Обратите внимание! Нельзя использовать индикаторную отвертку не по назначению. Она не предназначена для отвинчивания и закручивания винтов. Нецелевое использование контрольной отвертки станет причиной выхода ее из строя.

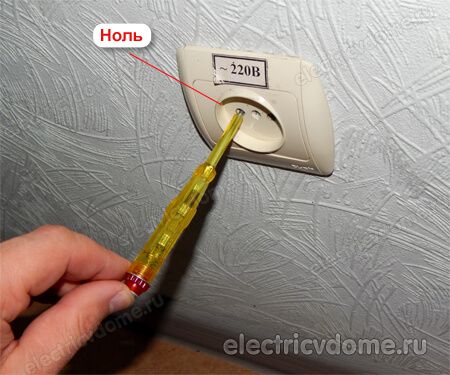

Чтобы найти фазу и ноль при помощи отвертки, нужно выполнить такую последовательность операций:

  1. Концом отвертки касаемся контакта.
  2. Нажимаем пальцем на металлическую кнопку вверху отвертки.
  3. Если светодиод загорелся, речь идет о фазе. Если он не реагирует — это ноль.

Обратите внимание! Индикаторная лампа, рассчитанная на 220–380 вольт, будет светиться при напряжении, превышающем 50 вольт.

При работе с индикаторной отверткой рекомендуется придерживаться следующих мер безопасности:

  1. Не дотрагиваться до нижнего конца отвертки во время проведения замеров.
  2. Держать отвертку в чистоте, иначе велик риск нарушения изоляции.
  3. Если нужно определить отсутствие напряжения, вначале проверить работоспособность прибора, совершенно точно находящегося под напряжением.

Совет! В сети постоянного тока полярность контактов определяется очень простым способом. Для этого достаточно опустить провода в емкость с водой. Возле одного из проводов станут образовываться пузыри — это минус. Второй провод — плюс.

Не следует путать индикаторную отвертку с приспособлением для прозвона. Отвертка для прозвона снабжена батарейками. При работе с таким устройством для определения нуля и фазы не нужно нажимать на кнопку, так как отвертка будет светиться в любой из возможных ситуаций.

Как найти фазу и ноль индикаторной отверткой? | ENARGYS.RU

Проверить функциональные возможности электросети в квартире или частном доме можно различными способами. С финансовой точки зрения оптимальным вариантом будет индикаторный пробник, который способен заменить мультиметр в домашних условиях.

При выполнении монтажных работ с розетками и выключателями освещения часто возникает необходимость найти фазу и ноль. Конечно для опытных электриков, такая задача пустяк, но для тех, кто мало знаком с правилами устройства электрических сетей, этот вопрос может загнать в тупик.

Индикаторная отвертка. Нюансы в использовании

Учитывая количество электроприборов в каждой квартире, этот прибор должен быть у каждого. С его помощью будет возможно определить наличие тока в любом проводнике, розетке или электрощитке.

Конструкция индикаторной отвертки

Конструкция обыкновенного пробника в виде отвертки простое:

  • щуп, исполняет роль проводника;
  • к жалу подключен резистор, он нужен для понижения силы тока до безопасной для человеческого организма величины;
  • далее размещен светодиод, который соединяется с контактным пятачком, выведенным на торец отвертки;
  • корпус изготавливают из прозрачного пластика, это позволяет увидеть загорание светодиода.

Фаза и ноль в отвертке

Найти фазу и ноль индикаторной отверткой не составит труда. Когда щупом прикоснутся к проводу под напряжением, ток пройдет по стержню, далее через резистор, приведет светодиод к свечению, а затем попадет на руку, которая касается металлической пластины. Ток пройдет и сквозь тело человека, который производит данную операцию, а затем уйдет землю.

Сам человек не ощутит проходящий через него ток, так как его величина слишком мала.

Область применения

Любые работы, которые касаются электропроводки, должны быть безопасными. Для этой цели каждый должен иметь в доме этот необходимый инструмент.

Этот прибор может быть использован для таких целей:

  • проверить к какому контакту розетки или выключателя подведен фазовый проводник;
  • когда розетка удлинителя не работает, можно проверить все гнезда пробником;
  • с ее помощью можно выяснить, куда подведена фаза в патроне: к центральному контакту или к резьбе;
  • выяснить находится ли электроприбор под напряжением;
  • прикасаясь жалом инструмента к центральному контакту розетки, можно проверить исправность заземляющего проводника.

Важно! Если электросеть с переменным током, то прижимать палец к пластине нет необходимости!

Типы отверток

Новые модели отверток могут обнаружить присутствие напряжения в жиле даже через слой побелки, штукатурки и глины. Их алгоритм действия практически всегда аналогичен. Но имеются и различия, которые возникают в зависимости от типов, моделей и ряда функций которыми обладает инструмент.

Иногда по своей функциональности одна отвертка, может заменить несколько дорогостоящих приборов. Существуют приборы с батарейкой, это дает возможность проверять исправность провода, даже в обесточенном состоянии.

Важно! Любая индикаторная отвертка имеет нижние и верхние пределы замеров напряжения. Их превышение может сломать устройство либо показывать неверную информацию.

Такая модель сможет дать максимальное количество интересующих сведений об исследуемой цепи:

  • звуковой сигнал сообщит о том, что в цепи присутствует напряжение;
  • на цифровом табло отобразиться величина напряжения в вольтах;
  • дает возможность проверить цепи переменного и постоянного тока в бытовых электроприборах;
  • определит полярность сетей;
  • с ее помощью можно провести прозвонку электроцепи световой или звуковой индикацией.

Проверка устройства перед использованием

Перед применением индикаторный прибор должен быть проверен на исправность. Батарейка, которая находится внутри устройства, поможет в этом удостовериться. Потребуется прикоснуться одновременно к жалу и другим пальцем к металлическому контакту на рукоятке. Световой индикатор должен в этот момент загореться.

Если устройство не предусматривает наличие батарейки, тогда понадобиться проводник под напряжением. К нему нужно прикоснуться жалом отвертки, а к металлу на рукоятке пальцем. В результате светодиод также будет светиться.

Основные меры безопасности

Обязательно следует соблюдать меры предосторожности:

  • запрещается использование пробника без винта;
  • допускается вынимание из устройства только батарейки;
  • после того как заменена батарейка, винт следует закрутить по часовой стрелке до упора;
  • если на пробнике имеются механическими повреждениями, то его использование запрещено;
  • не стоит использовать прибор выше пределов, указанных в технических характеристиках;
  • перед использованием пробника, потребуется его проверить в сети с точным наличием фазы;

Важно! При проведении замеров электрических линий, пробник держат только за изолированные элементы. Исключением являются цепи без напряжения.

Инструкция по использованию

Согласно своих характеристик такие индикаторные приспособления предназначаются для:

  • возможности определить переменное напряжение контактным способом до 250 В;
  • бесконтактным способом до 600 В;
  • обследования цепи на целостность от 0 до 2 Мом;
  • установления полярности: от 1,5 В до 36 В;
  • инструмент должен храниться в сухом и защищенном от влаги месте;
  • все операции лучше проводить в перчатках, чтобы обеспечить бесконтактное обследование;
  • после работы, следует очищать инструмент от пыли и мусора.

Рекомендации электрика

Бесконтактные отвертки очень чувствительны, она может реагировать и на фазу и на нейтраль, хотя реальное напряжение будет только в одном проводе. Поэтому для обычного электрика такая отвертка не нужна. Тем ни менее, она может помочь в проверке качества экранирования кабелей и отсутствии излучения.

В таких приборах существует три позиции переключателя. Две предусмотрены для осуществления дистанционного действия. В случае случайного прикосновения отверткой в этом режиме к токонесущей части провода, то вся электронная часть, состоящая из транзисторов и светодиода, выгорит.

Электроприборы окружают человека в повседневной жизни. Рано или поздно в любой электрической системе возникают проблемы и неполадки. Не всегда эти проблемы стоят того чтобы приглашать опытного электрика, некоторые поломки можно устранить самостоятельно. Однако, что иметь возможность отыскать неисправность в сети обязательно потребуется специальный инструмент, который стоит, приобрети заранее.

Разность фаз: определение, формула и уравнение

Фаза волны представляет собой долю цикла волны . В волне полный цикл от гребня до гребня или впадины до впадины равен 2π [рад]. Таким образом, каждая часть этой длины меньше 2π [рад]. Половина цикла равна π [рад], а четверть цикла равна π/2 [рад]. Фаза измеряется в радианах, которые являются безразмерными единицами.

Рисунок 1. Волновые циклы делятся на радианы, при этом каждый цикл покрывает 2π [рад] расстояния. Циклы повторяются через 2π [рад] (красные значения). Каждое значение больше 2π [рад] является повторением значений от 0π [рад] до 2π [рад]. Источник: Мануэль Р. Камачо, StudySmarter.

Формула фазы волны

Чтобы вычислить фазу волны в произвольной позиции, вам необходимо определить, насколько далеко эта позиция находится от начала вашего цикла волны. В простейшем случае, если ваша волна может быть аппроксимирована функцией синуса или косинуса, ваше волновое уравнение можно упростить следующим образом:

Здесь A — максимальная амплитуда волны, x — значение на горизонтальной оси, который повторяется от 0 до 2π для функций синуса/косинуса, а y — высота волны в точке x. Фаза любой точки x может быть определена с помощью приведенного ниже уравнения:

Уравнение дает вам значение x в радианах, которое вам нужно преобразовать в градусы, чтобы получить фазу. Это делается путем умножения x на 180 градусов и последующего деления на π.

Иногда волна может быть представлена ​​выражением, например. В этих случаях волна не совпадает по фазе на радианы.

Разность фаз волн

Разность фаз волн возникает, когда две волны движутся и их циклы не совпадают. Разность фаз известна как разница циклов между двумя волнами в одной и той же точке.

Перекрывающиеся волны с одинаковым циклом называются волнами в фазе, а волны с разностью фаз, которые не перекрываются, называются волнами вне фазы. Волны, которые не совпадают по фазе на , могут компенсировать друг друга на , на , а волны на , совпадающие по фазе, могут усиливать друг друга на .

Формула разности фаз

Если две волны имеют одинаковую частоту/период, мы можем вычислить их разность фаз. Нам нужно будет вычислить разницу в радианах между двумя гребнями, которые находятся рядом друг с другом, как показано на следующем рисунке.

Рис. 2. Разница фаз между двумя волнами i(t) и u(t), меняющимися в зависимости от времени t, вызывает пространственную разницу в их распространении. Источник: Мануэль Р. Камачо, StudySmarter.

Эта разность является разностью фаз:

Вот пример расчета фазы волны и разности фаз волны.

Волна с максимальной амплитудой A 2 метра представлена ​​синусоидальной функцией. Рассчитайте фазу волны, когда волна имеет амплитуду y = 1,9.0007

Использование соотношения y = A • Sin (x) и решение для x дает нам следующее уравнение:

Это дает нам:

Преобразовывая результат в радианы, мы получаем:

Теперь давайте скажем, другая волна с той же частотой и амплитудой находится в противофазе с первой волной, причем ее фаза в той же точке х равна 15 градусам. Какова разница фаз между ними?

Сначала нам нужно рассчитать фазу в радианах для 15 градусов.

Вычитая обе фазы, получаем разность фаз:

В этом случае мы видим, что волны сдвинуты по фазе на π/12, что составляет 15 градусов.

Волны в фазе

Когда волны в фазе, их гребни и впадины совпадают друг с другом, как показано на рисунке 3. Волны в фазе испытывают конструктивную интерференцию. Если они изменяются во времени (i(t) и u(t)), они объединяют свою интенсивность (справа: фиолетовый).

Рисунок 3. Конструктивное вмешательство. Источник: Мануэль Р. Камачо, StudySmarter.

Несовпадающие по фазе волны

Несовпадающие по фазе волны производят нерегулярные колебания, поскольку гребни и впадины не перекрываются. В крайних случаях, когда фазы сдвинуты на π [рад] или на 180 градусов, волны компенсируют друг друга, если они имеют одинаковую амплитуду (см. рисунок ниже). В этом случае говорят, что волны находятся в противофазе, и эффект этого известен как деструктивная интерференция.

Рис. 4. Противофазные волны испытывают деструктивную интерференцию. В этом случае волны i(t) и u(t) имеют разность фаз на 180 градусов, в результате чего они компенсируют друг друга. Источник: Мануэль Р. Камачо, StudySmarter.

Разность фаз в различных волновых явлениях

Разность фаз вызывает различные эффекты в зависимости от волновых явлений, которые можно использовать для многих практических приложений.

  • Сейсмические волны : 9Системы пружин, масс и резонаторов 0004 используют циклическое движение для противодействия вибрациям, создаваемым сейсмическими волнами. Системы, установленные во многих зданиях, уменьшают амплитуду колебаний, тем самым снижая структурные напряжения.
  • Технологии шумоподавления : Многие технологии шумоподавления используют систему датчиков для измерения входящих частот и создания звукового сигнала, который подавляет эти входящие звуковые волны. Таким образом, входящие звуковые волны уменьшают свою амплитуду, что в звуке напрямую связано с интенсивностью шума.
  • Энергетические системы: где используется переменный ток, напряжение и ток могут иметь разность фаз. Это используется для идентификации цепи, поскольку его значение будет отрицательным в емкостных цепях и положительным в индуктивных цепях.

Сейсмическая технология опирается на системы пружинных масс для противодействия движению сейсмических волн, как, например, в башне Taipei 101. Маятник представляет собой шар весом 660 метрических тонн. Когда сильный ветер или сейсмические волны обрушиваются на здание, маятник качается взад и вперед, качаясь в направлении, противоположном направлению движения здания.

Рисунок 5. Движение маятника на башне Taipei 101 не совпадает по фазе с движением здания на 180 градусов. Силам, действующим на здание (Fb), противодействует сила маятника (Fp) (маятник показан серым цветом). Источник: Мануэль Р. Камачо, Study Smarter.

Маятник уменьшает колебания здания, а также рассеивает энергию, действуя как регулируемый демпфер. Пример маятника в действии наблюдался в 2015 году, когда из-за тайфуна шарик маятника качнулся более чем на метр.

Разность фаз – ключевые выводы

  • Разность фаз – это значение, представляющее часть цикла волны.
  • В фазе волны перекрываются и создают конструктивную интерференцию, увеличивающую их максимумы и минимумы.
  • Несовпадающие по фазе волны создают деструктивную интерференцию, которая создает нерегулярные узоры. В крайних случаях, когда волны сдвинуты по фазе на 180 градусов, но имеют одинаковую амплитуду, они компенсируют друг друга.
  • Разность фаз оказалась полезной для создания технологий смягчения сейсмических воздействий и шумоподавления.

Формула фазового сдвига — Узнайте формулу для расчета фазового сдвига

Формула фазового сдвига используется для определения фазового сдвига функции. Фазовый сдвиг — это сдвиг, когда график функции синуса и косинуса смещается влево или вправо от их обычного положения, или можно сказать, что при фазовом сдвиге функция сдвигается по горизонтали, насколько далеко от обычного положения. Как правило, функции смещены (π/2) от обычного положения. Давайте узнаем больше о формуле фазового сдвига вместе с решенными примерами в следующем разделе.

Хотите найти сложные математические решения за считанные секунды?

Воспользуйтесь нашим бесплатным онлайн-калькулятором, чтобы решить сложные вопросы. С Cuemath находите решения простыми и легкими шагами.

Забронируйте бесплатный пробный урок

Формула фазового сдвига для синусоидальной кривой показана ниже, где выражены как горизонтальные, так и вертикальные сдвиги. Фазовый сдвиг может быть как положительным, так и отрицательным в зависимости от направления сдвига от начала координат. Формула фазового сдвига может быть выражена как

у = A sin(B(x + C)) + D
также F(x) = Asin(Bx − C)+D.

, где

  • (C/B) представляет фазовый сдвиг.
  • А – амплитуда.



  1. Пример 1:  Выясните, каков фазовый сдвиг синуса, имеющего F(t)= 3 sin(4(x − 0,5)) + 2, используя формулу фазового сдвига.

    Решение:

    Чтобы найти: фазовый сдвиг синусоидального сигнала

    Используя формулу фазового сдвига,

    y = A sin(B(x + C)) + D

    Сравнивая данное уравнение с формулой фазового сдвига

    Получаем

    Амплитуда, A = 3

    Период, 2π/B = 2π/4 = π/2

    Вертикальный сдвиг, D = 2

    Таким образом, фазовый сдвиг будет равен −0,5

    , что соответствует сдвигу вправо на 0,5.

    Ответ:   Фазовый сдвиг данной синусоидальной функции на 0,5 вправо.



  2. Пример 2:  Найдите фазовый сдвиг F(t)=3sin(4t+3) с помощью формулы фазового сдвига.
