Как определить мощность светодиода

С годами рынок предлагает все большее разнообразие светодиодов. Они отличаются цветом, напряжением, мощностью и т.д.
Если вам в руки попался светодиод и вы хотите его использовать, то непременно нужно разобраться какой мощности это устройство, иначе можно элементарно спалить его.
Как определить мощность светодиода? Об этом расскажем в данной статье.
Светодиод представляет собой полупроводниковый кристалл. Он может быть в корпусе или без него, но в любом случае у него будет два вывода: положительный и отрицательный. Мощностью светодиодов часто называют показатели в ваттах. Однако это не совсем верно. Это делается для простоты понимания. У светодиодов есть показатель максимума рабочего тока, при котором он может работать. А мощность зависит от количества тока, который вы ему дадите.

Содержание статьи

1 Светодиоды малой мощности
2 Мощные светодиоды
3 Какой ток даст максимальную мощность светодиода?
4 Как определить мощность светодиода?
5 Точное определение мощности
6 Почему он может не светится?

Светодиоды малой мощности

Так же их называют индикаторными. Их смело можно назвать самым распространенным видом светодиодов. Они небольшого размера (2-20 миллиметров в диаметре). Индикаторными их называют по самому частому применению – вы наверняка их видели практически во всей бытовой технике. Практически все белые маломощные светодиоды обладают параметрами 20МА 3,2 вольт. То есть его мощность – 0,06ватт.
Так же к этому виду светодиодов относят светодиоды поверхностного монтажа или SMD – светодиоды. Это светодиоды, которые подсвечивают экраны, кнопки и т.п. Так же из них делают светодиодные ленты, часто используемые для декорирования помещений.

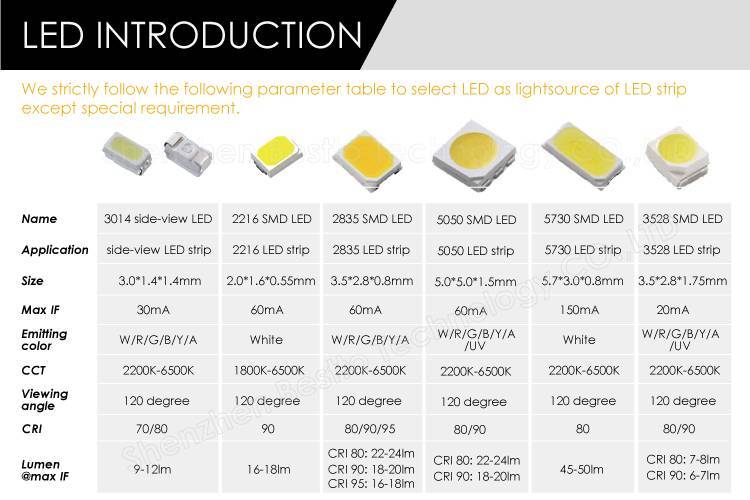

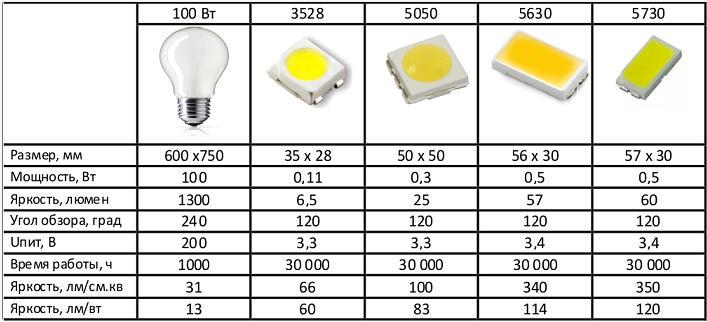

Ленты бывают либо SMD 3528, либо 5050. SMD 3528 делается как раз из таких индикаторных светодиодов. А вот SMD 5050 сделаны из соединенных по трое светодиодов. Их мощность – в районе 0,2 ватта.

Мощные светодиоды

Условно можно поделить на:

Брендовые (фирмы CREE, Nichia, Osram и другие…)
Китайские

Что касается брендовых, они всем хороши, кроме, пожалуй, завышенной цены. Зато приобретая такие светодиоды, вы будете уверены в их качестве, к тому же все показатели, в том числе и мощность, указаны в инструкции. Так же нужно учитывать, что подобные компании выпускают светодиоды для заводской сборки. Вручную это тоже можно сделать, но будет гораздо сложнее.
Китайские светодиоды обладают гораздо большим ассортиментом. Но при всем многообразии китайские светодиоды грешат отклонениями от стандартов (точнее одних стандартов просто нет), и невысоким качеством.

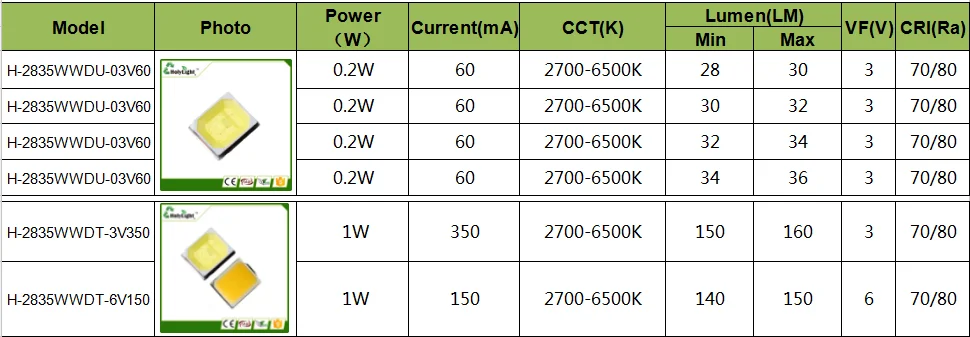

Обычный светодиод китайского производства обладает мощностью примерно в 2,6 ватта.
Так же выпускают светодиоды с увеличенным кристаллом.

Какой ток даст максимальную мощность светодиода?

Если вам нужно добиться максимальной экономичности светильника – используйте светодиоды, которые дают около 120 Лм на ватт. Ток для них должен быть не более 300 мА. При хорошем отводе тепла такие светодиоды будут работать бесконечно долго.
Если главное яркость, то чипы 35-38 mil на токе в 600мА будут неплохим решением.

Как определить мощность светодиода?

Допустим, вы просто нашли у себя на столе светодиод. Никаких данных о нем нет. Как быть в таком случае?
Самый простой способ – включаете его на низковольтном питании последовательно с резистором на 1 – 1,5 кОМ. Практически любой светодиод будет работать. Но если нужны более точные показатели, делаем следующее: соотносим показатели по внешнему виду.

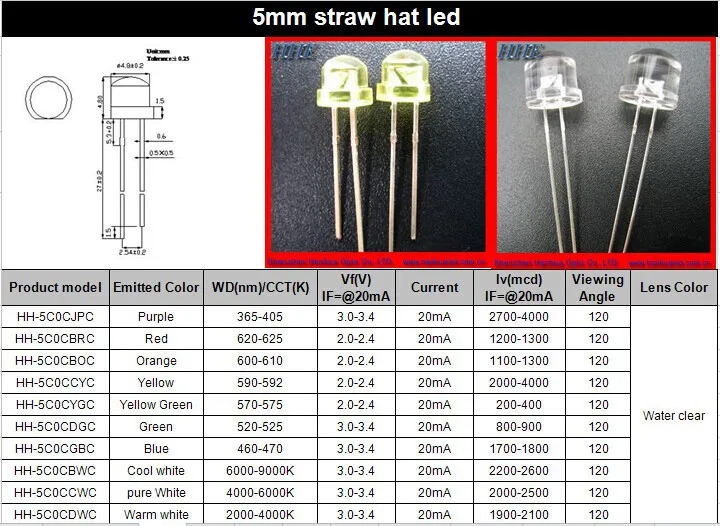

Маленькие (3-10 мм):

Инфракрасный (ток – менее 2 ватт, напряжение – около 20 мА)
Красный (ток – от1,7 до 2 ватт, напряжение – от 15 до 20 мА)
Оранжевый (ток –около 2 ватт, напряжение –20 мА)
Желтый (ток – 2,1-2,2 ватт, напряжение – 20 мА)
Зеленый (ток – 1,9-3,6 ватт, напряжение – 20 мА)
Голубой (ток — 2,5-3,6 ватт, напряжение – 20 мА)
Фиолетовый (ток – 2,7-4 ватт, напряжение –20 мА)

Большие:

Желтый (обычно на радиаторе) (ток – 2,1-2,2 ватт, напряжение –300 мА)
Белый, розовый (ток – 3,2-3,6 ватт, напряжение –20 мА)

Светодиодные ленты (ток – 12 или 24 ватт, напряжение – рассчитывается в зависимости от длины ленты).

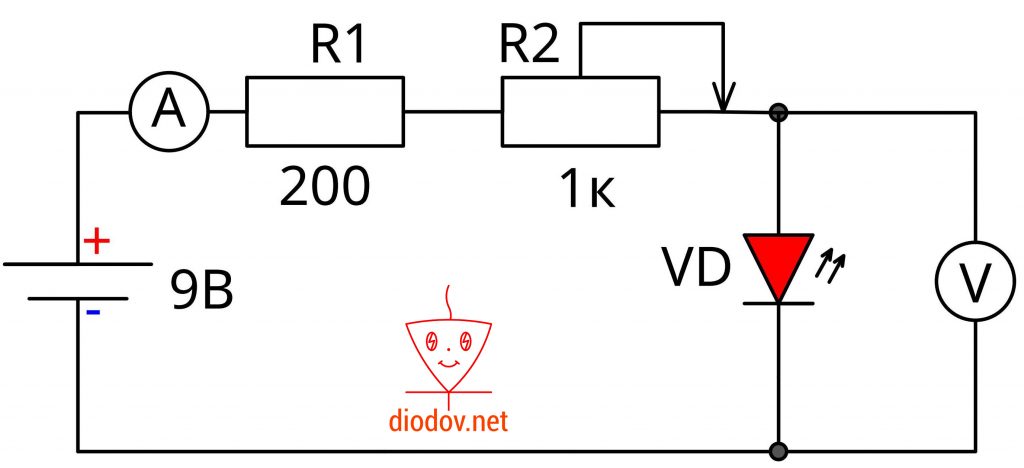

Точное определение мощности

Вам понадобятся:

Мультиметр
Блок питания, в котором можно плавно повышать напряжение
Резистор на 500 Ом

К лазерным светодиодам эта техника неприменима!
Подключаете светодиод к резистору и блоку питания. Соблюдайте полярность! Ее тоже можно определить с помощью мультиметра.
Плавно увеличивайте напряжение на блоке питания, сравнивая показатели на нем и на светодиоде.
Удобнее будет использовать блок питания, который показывает рабочее напряжение, или использовать два вольтметра.
Что будет происходить? одинаковое изначально напряжение будет постепенно изменяться на блоке и светодиоде. Важно, чтобы светодиод светился с нормальной яркостью.

Почему он может не светится?

если он инфракрасный
если он сломан
если напряжение на двух точках пропорционально меняется от нуля до максимума, но светится он начинает с 3 воль, значит внутри светодиода находится резистор, ограничивающий подачу тока. В этом варианте ограничиваете тока на значении не больше 20 мА, смотря на то, как ярко светится светодиод.

Далее на блоке питания ставим 0 вольт, подключаем напрямую (или через резистор на 10Ом) светодиод. В цепь подключаем и миллиамперметр. Постепенно поднимаете напряжение до рассчитанного.

Совет
Не зная точных показателей светодиода, не давайте ему ток более 350 мА. Если все-таки необходимо больше – подготовьте сильный теплоотвод. Примерно при токе в 700мА светодиоду будет нужно около 80 кв. см радиатора. Оптимальная температура – 60 по Цельсию.

Как проверить светодиод мультиметром в домашних условиях

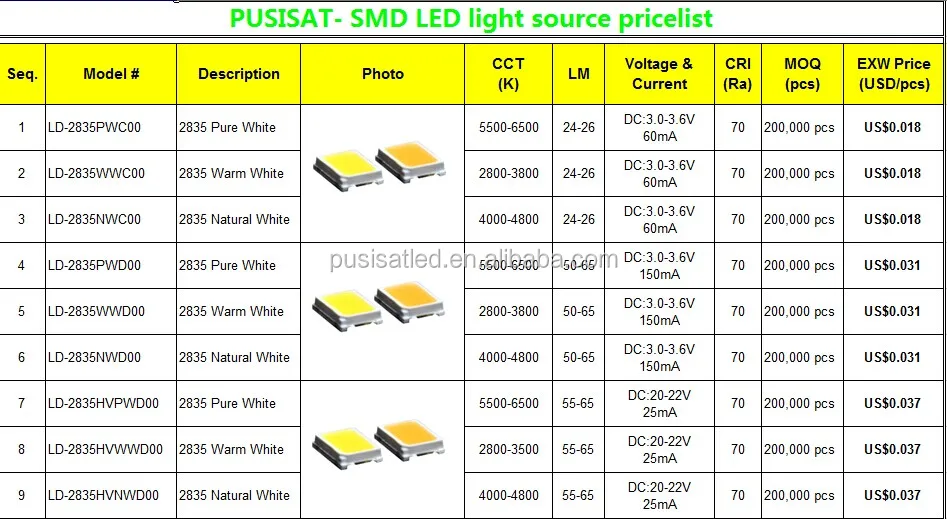

Приблизительно 2% всех диодов с браком, потому важно знать, как проверить светодиод на бездефектность. Максимальное распространение получил светодиод 2835. Он отличается хорошей светоотдачей в сочетании с большим углом рассеивания, а также компактностью и приемлемой ценой. Он применяется в фонариках, низковольтных лампах, фарах авто, светодиодных лентах, бытовых осветительных приборах. Существует несколько видов светодиода 2835. Все они отличаются падением напряжения, световым потоком, силой тока.

Как проверить светодиод мультиметром

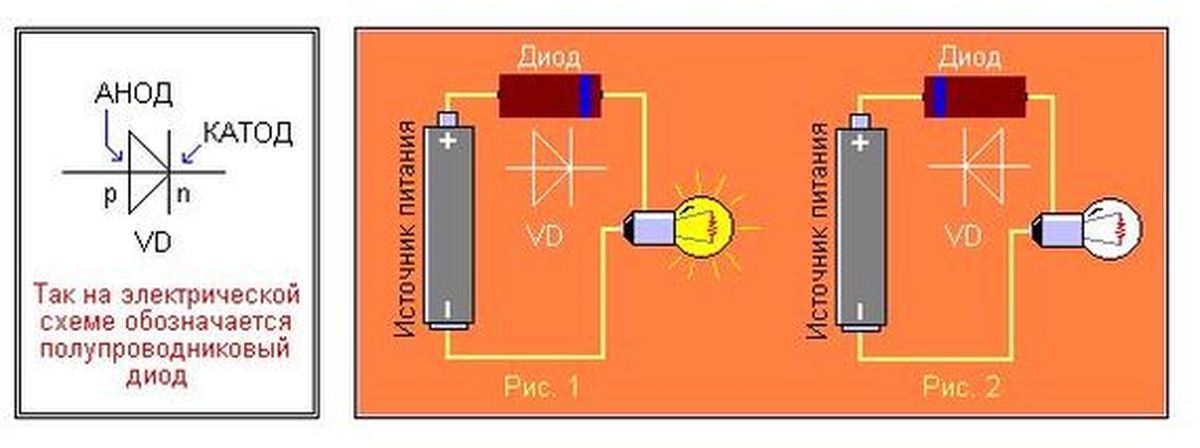

Светодиод — это полупроводниковое устройство с двумя ведущими электропараметрами:

рабочий ток;
падение напряжения.

Проверить исправность диода можно несколькими способами.

Проверка мультиметром

Мультиметр — прибор, которым измеряются главные параметры электроустройства. Чтобы проверить светодиод на работоспособность, необходим мультиметр с режимом «прозвонки» — проверки диодов. Смотрите светодиодная лента оптом от производителя.

Проверка светодиода мультиметром:

Воткнуть щупы в отверстия на тестере: черный — COM, красный — V.
Установить режим «прозвонки».
Подключить щупы к светодиоду: щуп красного цвета — к аноду (+), черный — к катоду (—). Светодиод не сломается, если неверно присоединить щупы. Просто показания мультиметра останутся неизменными. При верном соединении щупов работоспособный светодиод засияет.

Силы тока (питание) в «прозвонке» мультиметра недостаточно для свечения диода на полную мощность. Потому увидеть свечение можно в полумраке. Если нельзя выключить свет, то на исправность светодиода укажут показания тестера — они отличаются от 1.

Проверка тестером

Второй способ, проверка работоспособности светодиода тестером, заключается в использовании функции контроля исправности транзисторов. Под табло имеется круглый разъем (обычно синего цвета) с отверстиями по кругу. Справа над этим разъемом — NPN, слева — PNP.

Чтобы убедиться в исправности светодиода, потребуется вставить его ножки в эти отверстия:

PNP: длинная ножка в «Е», короткая — в «С»
NPN: длинная – в «С», короткая — в «E».

Ножки имеют разную длину только у диодов с небольшой мощностью. Более длинная ножка светодиода — это анодный (+) вывод, короткая ножка — катодный (—).

У мощных светодиодов «+» и «—» указаны на выводах.

У SMD 2835, SMD 5730 «—» обозначен срезом уголка корпуса.

Прозвонка светодиодов высокой мощности, работающих на токах в сотни и тысячи мА, обычно сопровождается свечением и показывает, что элементы работоспособны. Но при включении на рабочий ток они как будто светят «вполсилы». Подобное указывает на повреждение кристалла, который поменять трудно (к примеру, в прожекторе) и потому проверка должна быть заблаговременной.

Перед проверкой рекомендуется тщательно осмотреть светодиод. Если это большой желтый квадрат, то выяснять его работоспособность мультиметром нельзя, так как напряжение такого светоизлучающего диода превышает 20 вольт.

Прожектор из нескольких маленьких smd проверяется тестером. Нужно разобрать прожектор и найти диодную плату.

Проверка:

Поставить тумблер тестера на проверку LED-диодов.
Приложить щупы к светодиоду. Важно, чтобы красный провод запитывался от «+», черный — от «—». Если подключение верное, то диод загорится.

Чтобы проверить инфракрасный светодиод, нужно вставить его в дырочки транзисторного разъема и посмотреть через видеокамеру мобильника. Зрение человека не улавливает инфракрасные лучи. Работающий светодиод выглядит на экране телефона как светящееся пятнышко с размытыми контурами.

Проверка светодиода в домашних условиях

В домашних условиях проверить светодиод можно подключением его к источнику питания. Например, к зарядке мобильника или фонарика. Тестер можно изготовить из старой телефонной зарядки либо другого ненужного электроприбора.

Проверка:

На конце электрошнура срезать разъем и зачистить проводки.
К «+» подсоединяется провод красного цвета, к «—» — черный. Если питание 1,5 вольт и больше, то диод начнет светиться.

Светодиодная лента состоит из нескольких LED-элементов, они собраны по 3 штуки на отрезок. Это позволяет поделить ленту, и ее эксплуатационные характеристики не изменятся.

Проверка:

Работоспособная лента загорится после подачи электротока на контакты полностью.
Если светится небольшой отрезок, то не впорядке токопроводящий провод. Его и нужно проверить тестером.
Неисправны светодиоды, когда не горят подряд 3 штуки.

Можно ли проверить батарейкой

Проверить диод без тестера можно, воспользовавшись батарейкой «Крона» (9 вольт) или несколькими пальчиковыми, соединенными между собой. Проверка сверхярких (желтых, белых, синих) диодов — процедура простая. Достаточно подсоединить к выводам такого элемента питание больше 3 вольт — 4,2 вольт.

Батарейка 3 вольт (или 2 штуки по 1,5 вольт) может применяться как питание при проверке работоспособности. Светодиоды белого и синего цвета проверяются без использования резистора (он ограничивает ток). Для желтых и красных нужен резистор 60—70 Ом. Лучше всего воспользоваться разряженной круглой плоской батарейкой. Например, от электронных напольных весов.

Проверка:

Примотать к батарейке скотчем с одной и с другой плоской стороны по 1 игле от одноразового шприца.
Проверить работоспособность диодов.

Как проверить не выпаивая

Чаще всего светоизлучающий диод — это часть светодиодной системы, и без распайки поместить его в разъем не выйдет. Проверить исправность, используя щупы, также не получится, потому что их нельзя воткнуть в разъем. Исследовать светодиоды не выпаивая можно посредством изготовления простого устройства из переходника со щупами. В качестве переходника отлично подойдут обыкновенные канцелярские скрепки (отверстия в разъеме NPN и PNP мультиметра маленькие).

Как прозвонить светодиод:

Припаять распрямленные скрепки-переходники к щупам тестера. Для более надежной изоляции кабелей со скрепками нужно поместить текстолит между ними и перемотать получившееся устройство изолентой.

Переходники из скрепок вставить в отверстия разъема NPN или PNP, а щупы присоединить к контактам светодиода. При этом выпаивать его из системы нет нужды.

Проверка диода не вызовет особых затруднений. С ней справится абсолютно любой человек. Для этого не обязательно иметь знания из области устройства электроприборов. Или понимать, что такое «вольт». Достаточно захотеть проверить работоспособность светоизлучающих диодов самостоятельно. Светодиодная RGB лента.

Светодиоды экономичнее и надежнее обыкновенных лампочек, но и они могут быть бракованными или просто выйти из строя. Существует несколько способов, как проверить светодиод. Например, мультиметром или используя как питание обыкновенные батарейки в сочетании с подручными средствами (скрепки, иглы от шприца). Самая простая, точная и надежная проверка — тестером.

Как проверить светодиодные лампы с помощью мультиметра

Проверка светодиодных ламп с помощью мультиметра

Как проверить светодиодные лампы с помощью мультиметра…

Включите JavaScript

Как проверить светодиодные лампы с помощью мультиметра

В моем предыдущем статье о светодиодах, я обсуждал отдельные детали светодиода. Теперь я приведу их практическое применение.

Хотя вы можете легко проверить светодиод, подключив его к цепи и посмотрев, загорится ли он, вы также можете использовать мультиметр с функцией проверки диодов, чтобы проверить светодиод и узнать о нем еще кое-что.

Как проверить диод с помощью мультиметра

Подсоедините черный провод к разъему COM на мультиметре.
Подсоедините красный провод к клемме Ω, если только ваша конкретная модель не отличается.
Поверните циферблат на символ диода на мультиметре. Это позволяет электрическому току двигаться в одном направлении (стрелка), а не в другом.
Включите мультиметр. Окно дисплея должно показывать либо 0L, либо OPEN.
Выберите обычный красный светодиод.
Подсоедините черный щуп к катодному концу светодиода, который обычно является более коротким концом и/или плоским срезом внизу. Подключите красный щуп к анодному концу светодиода.

Интерпретация результатов проверки светодиодов

Если показания мультиметра не меняются с 0L или OPEN, возможно, вы подключили датчики в неправильном порядке или соединения не безопасный. Убедитесь, что шаги, описанные выше, выполняются точно. В противном случае это может указывать на то, что конкретный светодиод поврежден. Если напряжение на дисплее ниже 400 мВ, то возможно соприкасаются катод и анод, либо соприкасаются щупы. Это называется коротким замыканием, когда ток проходит непосредственно от катода к аноду, а не через светодиод.

Однако, если шаги выполнены правильно и светодиод не поврежден, на дисплее должно отображаться значение приблизительно 1600 мВ.

При проверке светодиода обратите внимание на его яркость. Если вы уже находитесь в освещенном помещении, то затемните светодиод руками. Светодиод с более низкой эффективностью будет светиться тусклее или может просто слабо мерцать, тогда как светодиод с более высокой эффективностью будет светиться четко.

Светодиод Прямое падение напряжения

Значение, отображаемое на мультиметре, называется прямым падением напряжения. Это указывает количество напряжения, используемого светодиодом, или сбросил , когда ток движется в соответствующем направлении, вперед .

Данные такого рода чрезвычайно полезны, когда речь идет о создании собственного робота или проектировании печатной платы. Вам обязательно нужно будет отслеживать общее напряжение, используемое вашим роботом, будь то светодиод или какой-либо другой компонент, чтобы выбрать достаточно мощную батарею для его питания. Поэтому для вас не менее важно приобрести светодиоды, которые выдержит ваша батарея. Обычно не стоит приобретать светодиод с прямым напряжением более 4В, т.к. большинство схем роботов не могут функционировать при таких напряжениях.

Изображения предоставлены

https://lizarum.com/assignments/physical_computing/images/multimeter/conticon3.jpg
https://www.fiberopticproducts.com/Led.ht14.gif
https://www .digital-meters.com/product_images/h/113b__82974.gif

Основные характеристики светодиодов. Светодиоды широко используются в роботах или любых электронных устройствах. Основная причина этого заключается в том, что светодиоды бывают самых разных форм, размеров и цветов. Это позволяет использовать множество различных функций, таких как простые светофоры, для более сложных устройств, таких как цифровые часы.

Как использовать мультиметр напряжения для устранения неполадок при установке светодиодов

БЕСПЛАТНАЯ ДОСТАВКА ОТ 250 $
Заказы, отправленные в пределах континентальной части США * Негабаритные предметы

Электронная почта 775-636-6060M-F 7:30–16:00 PST

Домашняя | Руководство по устранению неполадок со светодиодами | Поиск и устранение неисправностей светодиодов — использование измерителя напряжения

Мультиметр напряжения — это наиболее важный инструмент, который необходимо иметь при устранении неполадок при установке светодиодов. Их стоимость варьируется от десятков до сотен долларов. Мы используем базовый Цифровой мультиметр Sperry DM-210A , который можно найти на Amazon за 20 долларов. Измеритель напряжения позволяет определить многие проблемы, которые могут повлиять на установку светодиодов. Основные тесты, для которых удобен вольтметр при поиске и устранении неисправностей, — это считывание напряжения переменного или постоянного тока, проверка непрерывности и измерение падения напряжения.

Быстрые ссылки:

Тестирование сети переменного тока высокого напряжения
Проверка мощности и полярности низкого напряжения постоянного тока
Проверка непрерывности
Проверка падения напряжения постоянного тока

** Перед использованием обязательно прочитайте все инструкции и предупреждения мультиметра. Во избежание поражения электрическим током соблюдайте ОСТОРОЖНОСТЬ при работе с напряжением выше 40 В постоянного тока или 20 В переменного тока. Такие напряжения представляют опасность поражения электрическим током. Перед использованием проверьте минимальные и максимальные требования к напряжению. Во избежание возможного поражения электрическим током, повреждения прибора и/или оборудования не пытайтесь проводить какие-либо измерения напряжения, если оно превышает указанное максимальное значение или если оно неизвестно**

Основы измерения напряжения

См. фото, чтобы ознакомиться с символами и настройками показаний мультиметра.

1.) Выберите правильную настройку переменного тока на вашем вольтметре

Для того, чтобы проверить высокое напряжение переменного тока, вы должны сначала установить мультиметр на правильную настройку на переключателе диапазона и вставить измерительный провод в соответствующее гнездо. . На нашем мультиметре напряжение переменного тока отмечено красным. Как видите, есть вариант 600 или 200. Вы хотите выбрать вариант выше, чем напряжение, которое вы тестируете. В этом случае мы тестируем на 120 В переменного тока, поэтому мы устанавливаем циферблат на 200. Если вы тестируете напряжение выше 200 В переменного тока, вы должны установить селекторный переключатель на 600.

2.) Подсоедините измерительные провода к источнику питания переменного тока.

Подсоедините измерительные провода к двум точкам, в которых необходимо снять показания напряжения, в этом случае один провод к нагрузке, а другой к нейтрали, полярность имеет значение не имеет значения (НИКОГДА НЕ ПРИКАСАЙТЕСЬ К ДВУМ ТОЧКАМ ОДНИМ ПРОВОДОМ, ПРОИЗОЙДЕТ ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ). Будьте осторожны, не касайтесь проводников под напряжением какими-либо частями тела. Никогда не заземляйтесь при выполнении электрических измерений. Не прикасайтесь к открытым металлическим трубам, розеткам, арматуре и т. д., которые могут иметь потенциал заземления. Изолируйте свое тело от земли, используя сухую одежду, резиновую обувь, резиновые коврики или любой разрешенный изолирующий материал. Никогда не прикасайтесь к открытой проводке, соединениям или любым проводникам цепи под напряжением, когда пытаетесь провести измерения. Всегда проверяйте правильность работы тестового оборудования перед использованием.

3.) Проверьте показания напряжения переменного тока на мультиметре

<< Вернуться к началу

1.) Выберите правильную настройку постоянного тока на вольтметре

Для проверки питания постоянного тока низкого напряжения необходимо сначала установить на мультиметре правильное положение переключателя диапазона и вставить измерительный провод в соответствующий разъем. На нашем мультиметре напряжение постоянного тока отмечено черным цветом. Как видите, есть варианты 200, 20 или 2. Вы хотите выбрать вариант выше, чем напряжение, которое вы тестируете. В этом случае мы тестируем 12 В постоянного тока, поэтому мы устанавливаем циферблат на 20. Если вы тестируете напряжение выше 20 В, вы должны установить селекторный переключатель на 200.

2.) Подсоедините щупы к источнику питания постоянного тока. обратная полярность даст отрицательное значение (НИКОГДА НЕ ПРИКАСАЙТЕСЬ К ДВУМ ТОЧКАМ ОДНИМ ВЫВОДОМ). Будьте осторожны, не касайтесь проводников под напряжением какими-либо частями тела. Никогда не заземляйтесь при выполнении электрических измерений. Не прикасайтесь к открытым металлическим трубам, розеткам, арматуре и т. д., которые могут иметь потенциал заземления. Изолируйте свое тело от земли, используя сухую одежду, резиновую обувь, резиновые коврики или любой разрешенный изолирующий материал. Никогда не прикасайтесь к открытой проводке, соединениям или любым проводникам цепи под напряжением, когда пытаетесь провести измерения. Всегда проверяйте правильность работы тестового оборудования перед использованием.

3.) Проверьте показания напряжения постоянного тока на мультиметре

Если все сделано правильно, вы должны получить показания напряжения на цифровом экране вашего мультиметра. В этом случае мы тестировали, чтобы убедиться, что источник питания выдает 12 В постоянного тока, и показание пришло к 12,12 В постоянного тока, что является приемлемым. При любых показаниях напряжения следует ожидать небольшое отклонение в любом направлении. Если вы поменяете полярность на своих тестовых проводах, показания будут равны -12,12 В постоянного тока, это хороший способ проверить полярность, если она не отмечена на вашем светодиодном изделии.

<< Вернуться к началу

1.) Найдите проблему непрерывности

Проверка непрерывности проводится для определения того, замкнута или разомкнута цепь. Например, настенный выключатель замыкается, когда его переводят в положение «включено», и размыкает, когда его выключают. Разомкнутая цепь не может проводить электричество. Замкнутая цепь имеет непрерывность. Этот тест следует проводить при отсутствии тока. Всегда отключайте устройство от сети или выключайте главный автоматический выключатель перед попыткой проверки целостности цепи. Всегда проверяйте правильность работы тестового оборудования перед использованием. Если все сделано правильно, можно использовать тест непрерывности для определения точного места проблемы, такой как сломанное паяное соединение или потеря провода, в этом случае светодиодная лента имеет сломанное паяное соединение.

2.) Выберите правильную настройку на вольтметре

Для проверки непрерывности установите переключатель диапазона в положение с наименьшим сопротивлением или эмблему, которая выглядит как символ Wi-Fi сбоку, и подсоедините красный щуп к соответствующему Джек. Существует множество вариантов проверки уровней сопротивления, но эти параметры не очень важны для устранения любых распространенных проблем со светодиодами. Вы можете проверить, правильно ли работает ваш мультиметр, соединив два измерительных провода вместе, устройство должно издать звуковой сигнал или зарегистрироваться как 0, что означает отсутствие сопротивления.

3.) Проверьте целостность цепи в источнике проблемы

После того, как вы нашли то, что, по вашему мнению, является источником вашей проблемы, и вы правильно установили мультиметр, вы можете приступить к поиску и устранению источника проблемы. В этом случае мы проверили положительное соединение на каждой стороне светодиодной ленты, где мы думаем, что паяное соединение нарушено. Как вы можете видеть, вольтметр не обнулился и не издал звуковой сигнал, что означает отсутствие непрерывности между этими двумя точками, то есть питание не может продолжаться между этими двумя точками. Теперь мы можем проверить две точки до и после проблемы, чтобы убедиться, что это единственное место с проблемой.

4.) Проверьте непрерывность до и после источника проблемы

После того, как вы нашли то, что, по вашему мнению, является источником вашей проблемы, и вы проверили непрерывность, теперь вы можете проверить непрерывность до и после проблемы, чтобы убедиться, что это единственный источник проблемы. При размещении двух тестовых проводов на двух положительных медных контактных площадках до и после сломанного паяного соединения измеритель напряжения сообщает мне с помощью 0 дисплея и звукового сигнала, что между этими двумя точками есть непрерывность. Теперь я могу быть уверен, что сломанное паяное соединение является источником проблемы, и с помощью быстрой пайки внахлест я могу легко устранить проблему.

<< Вернуться к началу

1.) Падение напряжения на светодиодах

Распространенное заблуждение при установке светодиодов заключается в том, что вы можете просто соединить большое количество светодиодных продуктов в серию без каких-либо проблем. У нас есть некоторые продукты, которые могут работать дальше, чем другие в одной серии, но в целом, чем дольше вы запускаете светодиодный продукт в серии, тем больше падение напряжения вы испытаете, особенно когда вы используете длинные соединительные провода от вашего источника питания. источник. Параллельное соединение — лучший способ борьбы с падением напряжения в вашем светодиодном изделии, и знание напряжения, которое получают ваши светодиодные изделия, имеет решающее значение для срока службы и яркости ваших светодиодных изделий.

2.) Проверка выхода постоянного тока от источника питания

Если вы читали приведенное выше руководство по проверке напряжения постоянного тока, вы должны быть знакомы с правильным способом измерения выходного напряжения источника питания постоянного тока. В этом случае источник питания выдает 12,12 В, как и должно быть, но когда я добавлю 200 футов провода между источником питания и моими лампами, вы увидите падение напряжения. Имейте в виду, что 200-футовая проволока предназначена только для демонстрационных целей. В любой установке светодиодного освещения чем короче длина используемого провода, тем лучше и равномернее будет светоотдача.

3.) Проверка входа постоянного тока на светодиодном изделии

После добавления 60-метрового провода 18AWG между светодиодными лампами и блоком питания постоянного тока я могу просто использовать измерительные провода мультиметра для измерения входного напряжения моих светодиодных ламп. В этом случае входное напряжение составляет 10,91 В постоянного тока в начале полосы, поэтому мы потеряли более 1 вольта по всему проводу. Вы также должны проверить конец вашей светодиодной установки, поскольку падение напряжения продолжает происходить во всех светодиодах. Если в конце светодиода наблюдается падение напряжения, подайте питание как в конец, так и в начало, чтобы выровнять падение напряжения.

4.) Регулировка выходного напряжения на блоке питания светодиодов

**Никогда не регулируйте подстроечный резистор блока питания без использования вольтметра. Это неправильный способ сделать ваши лампы ярче, со временем неправильное напряжение на ваших светодиодных лампах сократит срок службы и потенциально может стать причиной возгорания. расположен на передней панели устройства. Только наши невлагозащищенные блоки питания имеют подстроечный регулятор напряжения. Просто поверните потенциометр по часовой стрелке, чтобы увеличить, и против часовой стрелки, чтобы уменьшить, а затем повторно проверьте напряжение в начале светодиодов.

5.) Повторно проверьте вход постоянного тока на светодиодном изделии

После регулировки выходного напряжения на источнике питания для светодиодов вы можете повторно проверить входное напряжение в начале работы светодиодных ламп. После регулировки подстроечного потенциометра напряжение моей светодиодной ленты теперь составляет 12,15 В постоянного тока, что гораздо более приемлемо, чем 10,9 В постоянного тока. Обязательно проверьте напряжение на всех ваших светодиодных лентах, оптимальное напряжение составляет + или — 0,75 В.
