Выбираем обратный клапан воды для установки после водосчётчика

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду. Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

Как мы писали в предыдущих статьях для правильного монтажа водосчётчика необходимо установить несколько элементов, не будет лишним ещё раз перечислить их

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду.

Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

В некоторых аварийных ситуациях может возникать обратный ток воды, что приводит к гидроудару, который вызывает появление продольных трещин в трубопроводе.

Также, если вспомнить принцип сообщающихся сосудов, можно увидеть ещё одну возможность появления обратного тока воды. Вода будет поступать из трубопровода с большим давлением в трубопровод с меньшим давлением. В данном случае счётчик горячей воды может учитывать потребление холодной воды. Обратный клапан на воду обеспечивает прохождение водных потоков только в заданном направлении, исключая возвращение жидкости обратно.

Когда необходимо ставить обратный клапан воды

Обратный клапан для воды — обязательный элемент водопроводной системы. Специалисты выделяют целый ряд моментов, при которых использование устройства становится необходимым.

Система водоснабжения квартир устроена таким образом, что подача холодной и горячей воды обеспечивается по разным трубам. Система холодного водоснабжения и система горячего водоснабжения имеют разное рабочее давление, когда вы открываете воды в смесителе поток с большим давление идёт первым, а поток с меньшим давлением могут начать обратный отток в стояк и магистральный трубопровод. Чтобы этого избежать необходимо поставить обратный клапан воды.

При установке водонагревателя (бойлера) монтаж обратного клапана является обязательным. Дело в том, что в процессе нагревания воды давление в рабочей камере нагревателя повышается и может передавливать подходящий поток, что приводит к возникновению обратного тока воды. Монтаж обратного клапана исключает такую ситуацию.

В частных домах система отопления может состоять из двух или большего количества контуров. Например, один контур системы используется для водонагревателя, второй предназначен для системы отопления, ещё один для системы полов. Для каждого из этих контуров предусматривается различное рабочее давление и различные насосы. Чтобы предотвратить переток воды из одного контура в другой используют обратные клапаны.

Виды обратных клапанов и принцип их действия

Обратные клапаны подразделяют на несколько видов:

  • Дисковый
  • Двухлопастной
  • Шаровой
  • Подъёмный
  • Лепестковый

Дисковый клапан имеет самые малые размеры.

Запорный диск под давлением воды открывает рабочий канал для прохода воды. При падении давления пружина возвращает запорный диск в исходное положение, тем самым предотвращая обратный ток воды.

Двухлопастной клапан имеет значительно большие габариты и используется в сложных водопроводных системах. Примером такой системы может служить водопроводная система частного дома с подачей воды при помощи насоса. В таких системах при выходе из строя насоса возникает вероятность обратного потока большой силы. Принцип действия такого элемента довольно прост: при возникновении достаточного давления запорная часть клапана складывается пополам. Обратный ток воды складывает запорный элемент обратно.

Шаровый клапан запорным элементом своей конструкции имеет шар, который поднимается  в открытое положение под воздействием потока воды и при снижении давления возвращается в обратное положение, перекрывая рабочий канал. Подобный тип клапанов применяют в системах водопровода с разным диаметром трубопровода.

Обратный клапан подъемного типа в конструкции имеет запорную чашку (подъёмный золотник). При достаточном давлении в системе водоснабжения, чашка поднимается, пропуская водный поток. Если давление потока снижается, чашка возвращается в первое положение, перекрывая поток воды. Подобный тип клапанов можно монтировать только в горизонтальном положении.

Лепестковый обратный клапан. Запорным элементом этого типа клапанов являются лепестки, которые раздвигаются под воздействием давления воды, обеспечивая проход жидкости по рабочему каналу. В случае возникновения обратного тока жидкости, лепестки возвращаются в исходное положение.

Выбор обратного клапана

При покупке обратного клапана воды необходимо обратить внимание на материал, из которого изготовлен клапан: качественные клапаны изготавливают из латуни CW617N.

Также изучите маркировку клапана:

  • Максимальное рабочее давление обозначается буквами РУ или PN.
    Например: РУ-20: означает что клапан выдерживает максимальное давление в 20 бар. Нормальным давлением в системе водоснабжения квартиры считается давление не превышающее 6 бар для холодной воды и 5 бар для горячей воды.
  • Диаметр условного прохода маркируется буквами ДУ или DN. Например: DN-20. Данный параметр должен соответствовать подобным параметрам всех соседних элементов, для предотвращения излишних нагрузок и снижению давления в системе.

Особенности монтажа обратного клапана воды

Обратный клапан воды монтируется сразу за водосчётчиком для предотвращения обратного вращения крыльчатки счётчика воды. Самый распространённый тип обратных клапанов, которые устанавливают в квартирах - это дисковые клапаны. Благодаря своим малым размерам, простоте конструкции и малой стоимости - это оптимальный выбор.

Главной особенностью при монтаже обратного клапана является направление потока воды. На корпус клапана нанесена стрелка, которая показывает направление водного потока.

Для герметизации резьбового соединения рекомендуем использовать сантехнический герметик.

В остальном монтаж обратного клапана воды не представляет сложностей.

Понравилось? Расскажи друзьям:

80 фото и описание устрйотсва

Обратным клапаном называется разновидность запорной арматуры, основная задача которой сводится к тому, чтобы пропускать жидкость лишь в одном направлении. Благодаря указанному свойству их с успехом применяют при организации системы водоснабжения. Например, обратный клапан для насоса не допускает возвращения в скважину или колодец уже поднятой по трубе воды.

Еще одним плюсом устройства оказывается способность поддержания должного уровня воды в системе ее подачи. При открытии крана отсутствует необходимость ждать вытеснения воздуха, вода подается моментально. Подробнее об этом техническом элементе пойдет речь ниже.

Устройство и принцип работы

Изделие имеет металлический корпус, его можно разобрать на две части, снабженные резьбовой нарезкой.

Помимо этого, имеется затвор, выполненный из пластика или металла. Он снабжен резиновой прокладкой и пружиной, которая его подпирает.

Принцип работы достаточно прост. При движении жидкости по трубопроводу, на котором установлен клапан, ее напора оказывается достаточно для того, чтобы отжать пружину, открыв тем самым затвор. Когда подача приостанавливается, напор в системе существенно падает, и пружина возвращает затвор на место, предотвращая обратный ток.

На затвор давит и жидкость, находящаяся в системе после клапана. Таким образом осуществляется полный ход работы.

Разновидности

Оснований, по которым можно классифицировать все клапаны, несколько. А именно: конструкционные особенности, материал, из которого они изготовлены, способ установки и размер.

Конструкционные особенности

Запирающий элемент может быть шарового, подъемного, поворотного и межфланцевого типа. В первом затвор представлен шаром, который подперт пружиной и сдвигается только под давлением жидкости, к примеру, воды.

В подъемном устройстве затвор двигается вверх и вниз под действием напора.

По сути устройство с подъемным затвором являет собой клапан обратного давления воды. Ее столб придавливает шток с закрывающей тарелкой, не допуская тем самым возвращения уже прокаченной воды.

Поворотный затвор работает как створка, открывающаяся при движении жидкости и возвращающаяся в исходное положение пружиной, когда давление жидкости в системе ослабевает.

Межфланцевые модели в свою очередь могут быть дисковыми и двустворчатыми. У последнего, судя по названию, затвор представлен двумя створками, которые складываются при прохождении жидкости по системе и сходятся вместе при прекращении подачи.

Дисковый затвор двигается вдоль собственной оси при напоре и возвращается на место, перекрывая подачу, при его отсутствии.

Материал изготовления

Латунные изделия считаются надежными, устойчивыми к долгому воздействию жесткой воды и коррозии.

Они пользуются большим спросом. Чугунные модели применяют крайне редко, в основном, для трубопроводов с большим диаметром, поскольку материал подвержен коррозии.

Клапаны из нержавеющей стали практически не имеют нареканий, однако их стоимость достаточно высока. Возможен вариант, когда разные части устройства изготовлены из разных материалов. Прежде чем приобрести требуемый товар, имеет смысл разузнать у продавца информацию по поводу материала.

Способ установки

Крепятся устройства при помощи муфт – переходников с резьбовым соединением. Диаметры обратных клапанов для воды могут быть различны: от 15 до 200 мм, поэтому размеры муфт подбираются с учетом конкретных условий.

Еще один вид крепления – при помощи фланца. Такой вариант применяют преимущественно для чугунных запирающих арматур, устанавливаемых на крупные трубопроводы.

Межфланцевое крепление подразумевает размещение устройства между двумя скрепляющимися друг с другом болтами фланцами.

Размер

Выделяют стандартные, миниатюрные и большие модели. Стандартные считаются самыми ходовыми, используют их для большинства трубопроводов. Миниатюрные устройства идут в ход, когда нет возможности установить стандартную модель.

Преимущественно это обратные клапаны для счетчика воды, устанавливаемые на выходе. Основное их предназначение – не допустить движения воды через счетчик в противоположном направлении. Большие клапаны ставят там, где трубопроводы имеют общественное или промышленное назначение.

Место установки

Чтобы ответить на вопрос о том, как правильно установить обратный клапан, сначала нужно выяснить его будущее месторасположение. Одним из них является выход из погружного насоса, который размещен в скважине.

При отключении насоса, установленная деталь не позволит воде стекать через него обратно в скважину. Другой вариант – на конце водозаборной трубы поверхностного насоса или станции.

Помимо насосов установку производят на трубе подачи воды в нагревательный бойлер. Также необходим монтаж обратных клапанов в контурах системы отопления дома, особенно если их несколько и давление теплоносителя в них разное.

Кроме того, при различии показателей мощности у насосов более сильный способен продавить теплоноситель из одного контура в другой, где стоит устройство меньшей мощности.

Система канализации также требует установки рассматриваемого элемента, чтобы предотвратить обратное движение стоков. При наличии инструмента и элементарных сантехнических навыков смонтировать клапан не составит труда. Главное правило – соблюсти направление движения жидкости через клапан, которое указывается на его корпусе в виде стрелки.

Применение обратного клапана оказывается необходимым тогда, когда идет речь о предотвращении опасной аварийной ситуации. Системы отопления и водоснабжения в частном доме относятся к числу тех систем, которые как раз и нуждаются в монтаже этого полезного элемента.

Фото обратных клапанов на воду


Также рекомендуем посетить:

Обратный клапан в квартире. Как не попасть на большие счета?

Обратные клапаны устанавливаются на трубы горячего и холодного водоснабжения. В качестве примера рассмотрим стандартную городскую квартиру в многоэтажном доме. К стояку с холодной и горячей водой подключены:

  • Стиральная машина,
  • Кухонная мойка,
  • Водонагреватель,
  • Санузел,
  • Ванная и умывальник.

 Проблемы, с которыми вы сталкиваетесь

Типичная ситуация для многоквартирного дома: разное давление в каждом из стояков. В трубе с холодной водой давление может быть выше, чем в трубе с горячей и наоборот. Напор легко может повысится в любой момент, но чаще всего он неожиданно понижается в связи с утечкой или даже прорывом трубопровода. Эффект разницы давления потоков часто заметен, когда в одной квартире открывается сразу два крана. Например, открыт смеситель на кухне, из него льется горячая вода, одновременно из лейки сантехнического душа начинает течь холодная. Один поток вытеснил другой.

Во многих домах с централизованным водоснабжением горячая вода отключается минимум на две недели в летний период. На это время в квартирах, где установлены приборы нагрева, перекрывается вентиля подачи жидкости из центральной системы, и по тем же трубам пускается горячая вода из бойлера. Иногда жильцы забывают перекрыть вентиль на водонагревателе, включая подачу воды с центрального стояка. Холодная жидкость с большим давлением перекрывает поток теплой, выдавливая его. В результате из-за всех кранов подается только холодная вода. Дальше она идет в центральный стояк, через несколько минут все жильцы будут мыться холодной водой.

Второй вариант более распространенный, и может произойти в любой квартире. При использовании душевого смесителя происходит похожая на вышеописанную ситуация. Если в стояке с горячей водой давление выше, чем в трубе с холодным, вы получите кипяток в оба крана. При этом счетчик будет крутиться очень быстро, насчитывая кубометры даже, если вода не используется. Горячая жидкость будет не только в стояке, но и во всех квартирах ниже и выше.

Есть еще одна причина, полностью исключающая влияние человеческого фактора. Такая ситуация возникает в результате выхода из строя клапана на смесителе. Недорогие китайские краны приходят в негодность каждые полтора-два года. На них влияет качество воды: хлорка, ржавчина и другие примеси. Как только запорный рычажок сломается, вода хлынет в соседнею трубу, и произойдет вытеснение жидкости. К такому же эффекту может привести одноручковый смеситель на кухне. При опущенном положении ручки смесителя открывает оба клапана, если давление горячей или холодной воды выше, одна жидкость вытесняет другую, распространяясь по системе.

Во всех описываемых случаях в конце месяца придет весьма приличный счет за накрученные обратным потоком кубометры воды. Еще одна неприятность поджидает детей: возможны травмы в результате подачи горячего потока в холодный кран. Кроме того, могут быть испорчены вещи, в стиральную машинку по шлангу вместо холодной воды, подается жидкость температурой до 80 градусов.

Как проверить неполадку?

Если заметили, что счетчик воды в квартире крутится в обратном направлении, перекройте кран с горячей водой, счетчик все еще крутиться – необходимо срочно установить обратный клапан. Пустили воду в кухне и в ванной, если в одном из кранов идет только горячая или холодная – следует смонтировать клапан.

Установка обратного клапана

Чтобы избежать описанных проблем, достаточно просто установить два обратных клапана. Монтируются они после шарового крана на оба стояка квартиры. Если по каким-то причинам у вас еще не установлен сетчатый фильтр после запирающего шарового крана, обязательно смонтируйте его. Обратный клапан всегда устанавливается после счетчика. При монтаже необходимо соблюдать правильное направление. Если поставить обратной стороной, он не сможет выполнять свои функции. Некоторые счетчики уже оборудованы встроенными клапанами. Как правило, они не отличаются высокой надежностью. Миниатюрные обратные клапаны вставляются в отверстие полусгона или устанавливаются на выходе из счетчика.

Внешний вид: плотная резинка и пластиковый круг с перекрестием внутри. Из-за своих компактных размеров и низкого качества исполнения, они могут давать протечку. Поэтому, поставить еще один обратный клапан будет не лишним.

Особенности установки

На поверхности изделия имеется стрелка с указанием движения воды. Сам корпус клапана состоит из двух частей: гайка навинчивается на основание с помощью резьбы, закручивание происходит по часовой, выкручивание против часовой стрелки. При монтаже или демонтажа обратного клапана удерживайте гайку, от которой отходит стрелка.

В каких случаях устанавливается обратный клапан

Клапан устанавливается для предотвращения обратного тока воды, возвращения жидкости в трубопровод или замещения одного потока другим за счет разницы в давлении. Устанавливать клапаны следует:

  • Перед бойлером,
  • После счетчика,
  • Вмести с установкой насосной станций.

Если используете насос для выкачки воды, благодаря обратному клапану вода сразу поступает в кран и не уходит обратно в систему. Такой клапан предотвращает вращение счетчика в обратном направлении при использовании замкнутых контуров. В заводских изделиях обратные клапаны можно встретить в счетчике воды перед эксцентриком смесителя. При монтаже водонагревателя клапан устанавливается на ввод холодной воды, а также на стояк с горячей водой.

Устройство клапана

  • Затвор,
  • Пружинка,
  • Одна-две резинки,
  • Металлическая труба с шайбой или без нее.

В стандартном положении затвор закрыт, его подпирает пружинка. Есть два варианта затворов: пластиковый и металлический. Изделия с металлическим затвором используются в системах отопления, пластиковые в общей системе водоснабжения. Чтобы открыть обратный клапан с металлической мембраной, необходимо большое давление. Поэтому, если в системе низкое давление, обязательно используйте только пластиковый затворный механизм. Клапаны с металлическими затворами имеет большую длину в сравнении со своими пластиковыми собратьями. Разница составляет 1 см. При смене уже установленных клапанов необходимо учитывать эту техническую особенность.

Читайте так же:

Разновидности обратных клапанов для воды

Дата: 8 апреля 2014

При нормальной эксплуатации трубопроводов подразумевается направление потока воды в одном направлении.

Для предотвращения образования обратного потока применяются обратные клапаны, имеющие пропускную способность в одну сторону и действующие автоматически.

Обратные клапаны применяют при работе нескольких насосов при объединении в одну сеть.

При снижении давления в одной линии избыточное давление воды образует в ней обратный поток, способный нанести повреждения насосу, арматуре.

Обратный клапан автоматически отсекает аварийный участок от обратного потока.

При выборе обратного клапана учитываются его основные технические характеристики:

  • Диаметр проходного отверстия DN (номинальный диаметр). Ряд условных проходов прописан в ГОСТ 28338-89;
  • Давление PN (номинальное давление) – максимальное избыточное давление, при котором гарантируется длительная и безопасная эксплуатация. Ряд номинальных давлений прописан в ГОСТ 26349-84.
  • Кроме отечественных стандартов используются международные ISO, североамериканские ANSI, немецкие DIN.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

  1. Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
  2. Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

  1. Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
  2. Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
  3. Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
  4. Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Места установки клапанов

Обратные клапаны для воды устанавливают в квартирах с системой центрального водоснабжения.

При резком превышении давления горячей воды она через смеситель может пойти в трубопровод с холодной водой. Чтобы предотвратить подобную ситуацию устанавливают обратные клапаны.

Для счетчика воды также желательно установить обратный клапан. Он защищает счетчик от гидроударов, появляющихся в системе при использовании неисправных сантехнических приборов. Устанавливается после прибора учета.

В домах с автономным отоплением применяют насосы для подачи воды в отопительную систему.

Перед насосом обязательно устанавливается клапан обратного хода воды.

Он предотвращает сток воды из трубопровода при остановке насоса, следовательно, отпадает необходимость заполнения системы водой при следующем включении насоса.

Доставка воды к потребителю происходит без перебоя. Перед насосом устанавливаются обратные клапаны с подпружиненными дисками.

Для более долгой безупречной работы их желательно устанавливать строго вертикально.

При автономном водоснабжении применяются скважинные погружные насосы. Обратный клапан также необходим для предотвращения слива воды при остановке насоса.

Поток сливающейся воды раскручивает рабочее колесо насоса в обратном направлении, что крайне нежелательно.

Как и на любой насосной станции обратный клапан устанавливается перед насосом. Поскольку клапан находится в погруженном состоянии необходимо его изготовление из антикоррозионных материалов: бронзы, латуни или нержавеющей стали.

Как сделать правильный выбор

Для каждой гидросистемы необходимо выбрать обратный клапан для воды, наиболее подходящий для работы в указанных условиях. Необходимо учитывать номинальное давление в системе, установочные размеры и способ крепления.

В отопительные системы с металлическими трубами желательно устанавливать поворотный обратный клапан, т. к. при постоянной циркуляции воды происходит ее загрязнение. Поворотные обратные клапаны малочувствительны к загрязнению среды.

При применении современных металлопластиковых труб загрязнение минимальное, поэтому возможно применение пружинного дискового обратного клапана.

По водопроводным системам вода идет очищенная, диаметры труб небольшие. В этом случае самый оптимальный выбор – шаровый обратный клапан с муфтовым креплением.

Установка в трубопроводе

Разница в методах установки обратных клапанов заключается в способе крепления.

Самая быстрая установка – межфланцевая. При наличии двух фланцев в системе клапан вставляется между ними и через уплотняющие прокладки зажимается между фланцами.

Межфланцевый дисковый обратный клапан необходимо ориентировать только по направлению потока.

В насосных станциях применяют обратные клапаны с фланцевым креплением. При установке они крепятся через уплотнительные прокладки к фланцам трубопровода.

При установке обратного подъемного клапана необходимо следить за вертикальностью оси золотника, у поворотного обратного клапана ось поворота «захлопки» должна находиться выше оси потока.

Установка обратного клапана на воду с муфтовым креплением подразумевает наворачивание клапана на трубопровод через муфты с уплотнением. Это самый оптимальный вид крепления для жилых помещений.

Устанавливая обратные клапаны необходимо следить за направлением потока в системе. На корпусе клапана он обозначен стрелкой.

Исходя из всего вышеизложенного можно сказать, что потребителю предлагается большое количество обратных клапанов по типоразмерам, виду крепления, методу срабатывания.

Выбирая обратный клапан, следует учитывать следующие параметры: номинальное давление в системе, номинальный проходной диаметр, существующий способ крепления на трубопроводе, место установки, загрязненность пропускаемого потока.

После взвешенного анализа этих данных выбор обратного клапана не будет казаться сложной задачей.

Обратный клапан для водонагревателя: как выбрать и пользоваться

Электрический водонагреватель создает комфорт в доме, обеспечивая жильцов горячей водой. Но те, кто часто с ним сталкивался, знает, что бойлер может таить определенную опасность, связанную с разрывом емкости при неправильном ее монтаже. Избежать этого поможет правильно собранная схема, включающая обязательную установку предохранительного узла.

Назначение предохранительного клапана

Чтобы понять, для чего нужен предохранительный клапан на водонагревателе, надо вспомнить уроки физики. Нагретая до температуры 90оС вода расширяется примерно на 3%. Нетрудно подсчитать, что внутри бойлера емкостью 50 л во время работы объем горячей воды будет увеличиваться на 1,5 л. Если ее не слить, емкость просто разорвет. Чтобы этого не случилось, ставится клапан, рассчитанный на определенное давление. При достижении критической отметки механизм срабатывает, стравливая лишнюю жидкость в канализацию.

Вот для чего нужен такой механизм. Его устройство защищает бойлер от избыточного давления, происходящего при нагревании воды.

Принцип работы

Если внимательней рассмотреть устройство клапана и принцип его работы, то весь механизм можно назвать системой клапанов. Это потому, что их в одном корпусе находится два. Работа первого ясна, через него стравливается лишнее давление из бойлера. Механизм соединен с боковым отверстием корпуса. А для чего нужен второй – обратный клапан? Устройство механизма внутри корпуса таково, что обратный клапан стоит снизу напротив входного отверстия. Он не дает холодной воде вытекать из бойлера при отсутствии давления внутри водопровода.

Принцип работы механизма следующий:

  1. До тех пор, пока внутри водонагревателя давление меньше водопроводного, вода отжимает пластину обратного клапана, постоянно поступая в емкость. После того как давление сровняется, пружина придавливает пластину к гнезду корпуса, предотвращая этим поступление жидкости внутрь бака.
  2. Дальнейшая работа механизма состоит из ожидания. Жидкость внутри бойлера постепенно расширяется от нагревания, и пока давление не дойдет до критической отметки, система клапанов закрыта.
  3. После превышения допустимого предела давление горячей воды сжимает пружину предохранительного клапана. Пластина выходит из гнезда корпуса, открывая отверстие, куда будут стекать излишки жидкости. Дойдя до нормальных пределов, пружина прижимает пластину обратно к седлу, установив механизм в исходное состояние.

Рассмотрев устройство и принцип работы механизма, можно делать выводы, почему часто капает вода на выходе. Это будет происходить всегда при повышении температуры жидкости и понижении водопроводного давления, что указывает на нормальную работу устройства.

Далее возникает вопрос, куда девать вытекающую из бокового отверстия жидкость. Для слива воды к выходному отверстию подсоединена ПВХ трубка. Она должна быть армированной и закрепленной хомутом к патрубку. Эти требования к выполнению обязательны, так как рабочее давление, находящееся в пределах 6–10 Бар, сорвет и разорвет трубку. Иногда задают вопрос, зачем делать слив из прозрачной трубки? Ответ прост, для удобства. Сквозь прозрачные стенки удобно контролировать работу. То есть будет видно, течет вода или капает, что часто может указать на неисправность механизма.

Существующие разновидности клапанов

Обычный обратный клапан для водонагревателя производится в разном исполнении. Хотя внешний вид и принцип работы практически одинаковы, все же существуют некоторые нюансы.

Каждое видоизменение конструкции помогает комфортно пользоваться бойлером, а иногда, наоборот, мешает:

  • предохранительный клапан с рычажком удобен для контрольной проверки механизма на работоспособность, которую надо проводить ежемесячно. Приподнимая флажок, рычаг принудительно открывает сливное отверстие. Это также помогает полностью слить воду с водонагревателя при аварийной ситуации. Некоторые модели имеют флажки, закрепленные винтом. Он предохраняет механизм от случайного открытия;
  • когда происходит установка или замена клапана, надо обращать внимание на наличие стрелки направления и маркировки допустимого рабочего давления. При отсутствии таковых направление движения жидкости можно узнать по расположению пластины в гнезде, заглянув внутрь корпуса. А как узнать рабочее давление, ведь оно испытывается только проверками? Да никак, и продавцы в этом тоже не помогут. Поэтому такие модели лучше не устанавливать;
  • сами штуцера, через которые сбрасывается вода, тоже могут иметь свои различия. На длинный выступ в форме елочки удобно надевать трубку и фиксировать ее хомутом. Короткий штуцер тоже имеет утолщение на краю для удерживания шланга, но для хомута здесь места мало. Трубку придется обжимать проволокой;

  • если предохранительный клапан не оборудован флажком, он предназначен только для принудительного слива. Проверить его работоспособность контрольным сливом невозможно. Хорошо, если на корпусе имеется резьбовой колпачок для обслуживания. Открутив его, можно почистить засорившийся механизм. Бывают дешевые необслуживаемые модели. От таких клапанов вообще надо отказаться из-за опасности их использования.

Рассмотренные виды клапанов обычно используются на бойлере емкостью до 60л. В большом водонагревателе клапан идет совместно с манометром и запорным краном. На штуцере нарезана резьба, что делает крепление сливного шланга надежным.

Правила монтажа

Чтобы работа бойлера была безопасной, надо правильно установить обратный клапан в систему. Обычно он идет в комплекте водонагревателя. При отсутствии, предохранительное устройство надо подобрать отдельно, причем допустимое давление клапана должно соответствовать рабочему давлению бойлера. Все параметры можно узнать из инструкции изделия.

Установка предохранительного узла на бойлер может осуществляться с переходниками и без них, но с соблюдением определенных правил:

  • предохранительный клапан необходимо установить на ветку водопровода, подающую холодную воду внутрь бака;
  • размещают клапан между запорным краном и емкостью. Если подходит резьба, его просто накручивают на резьбовой патрубок бака, а непосредственно на резьбу клапана накручивают кран;
  • установка должна производиться строго по указанному стрелкой направлению. Все резьбовые соединения герметизируют льном или ФУМ лентой;
  • затягивать резьбу надо плотно, чтобы избежать протечек, но большие усилия прилагать тоже нежелательно. Бронзовый корпус может лопнуть, что приведет к дополнительным расходам на покупку нового изделия.

Устройство некоторых моделей клапанов может отличаться наличием регулятора срабатывания механизма по давлению. Принцип его регулировки заключается в ослаблении или подтягивании прижимной пружины. Надо знать, что изначально механизм уже отрегулирован производителем, и вносить туда свои изменения, не имея опыта, нельзя.

После монтажа, внутрь водонагревателя набирают воду для проверки всех соединений. Если появилась течь, можно попробовать подтянуть резьбу. В противном случае придется сливать воду для переупаковки соединений. Проверить работоспособность клапана можно поворотом флажка. Если при этом действии вода из штуцера течет, а после возвращения флажка в исходное положение течь прекращается, значит, механизм работает исправно.

Возможные поломки и метод их устранения

Поломка предохранительного узла выражается постоянным протеканием воды или ее полным отсутствием. Если жидкость течет или капает только при нагреве, что удобно наблюдать через прозрачную трубку, значит, все работает исправно. Для этого и нужен этот узел.

Давайте рассмотрим возможные причины протекания:

  • бывает, вода капает из холодного бойлера. Здесь можно понаблюдать за частотой капели. Если она учащается, а затем утихает, возможно, водопроводное давление превышает допустимые нормы. Обратный клапан постоянно находится открытым и избыточное давление воды, проходя через водонагреватель, стравливается. После нормализации водопроводного давления течь прекратится. При частом повторении таких ситуаций желательно на входе водопровода в дом установить редуктор;
  • иногда вода капает из-за того, что под седло пластины попал мусор. Исправить положение можно периодическим стравливанием жидкости с помощью аварийного рычажка. Вытекающая вода вымоет грязь, пластина плотно сядет в седло, и капель прекратится до нагревания бойлера. Когда стравливание не дало положительных результатов, у разборной модели вытягивают пружину для очистки от грязи. Если это не помогло или корпус предохранительного узла неразборный, его придется только менять новым;
  • обычно протекающая вода приносит дополнительные расходы, но зато отсутствует опасность разрыва водонагревателя. Плохо, если жидкость вообще не течет и не капает. Это может быть из-за накипи в самом механизме или внутри штуцера. Здесь поможет только механическая прочистка или узел лучше поменять;
  • некоторые модели клапанов могут течь из-за неправильной установки. Их надо накручивать только на четыре оборота, иначе продавливается регулировка. Сейчас продаются усовершенствованные модели с ограничителем, которые можно накручивать до упора. Неопытному человеку лучше всего отдать предпочтение именно такой конструкции;
  • случаются ситуации, что человек грешит на клапан, а виноват сам бойлер. Это связано со стремительным ростом давления на выходе водонагревателя при его нагреве. Первая причина возникает при поломке терморегулятора, который можно заменить новым. Вторая причина – худшая. Дешевые китайские изделия внутри емкости имеют мало места для расширения жидкости. Это можно исправить установкой гидроаккумулятора или приобретением качественного бойлера.

Работоспособность предохранительного узла обезопасит жильцов дома от ожогов, которые можно получить во время разрыва бойлера с кипятком. Главное, надо помнить, что вместо такого узла нельзя ставить простой обратный клапан. Это только усугубит ситуацию.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как проверить обратный клапан?

А как проверить механизм и понять, что он корректно функционирует? Большинство обратных клапанов сделаны так, чтобы их можно было проверить. Что интересно – возможность самостоятельно проверить – один из пунктов в руководстве пользователя большей части устройств.

Чтобы понять, как функционирует обратный клапан, нужно всего лишь взять и повернуть его рычаг в нужную сторону (как именно, можно найти в инструкции), результатом будет подача воды. Делать подобные проверки нужно периодически, тогда, если и случится поломка, вы сможете вовремя о ней узнать.

Важно! Если производите установку обратного клапана самостоятельно, внимательно изучите инструкцию, там обычно описаны все нюансы монтажа.

В любом случае, перед вводом в эксплуатацию арматуры необходимо обратить внимание на характеристики изделия, а также температуру, давление и направленность рабочей среды, а также не пренебрегать правилами техники безопасности. Не лишним будет установить изоляцию, а также сигнальные указания.

Если устройство некорректно работает, требуется:

  1. Немедленно выяснить причину;
  2. Понимать, что все части системы нужно проверить, так как они связаны друг с другом;
  3. Помнить, что обратный клапан стоит недорого и, если причину поломки не определить, то лучше приобрести новый.

Для того, чтобы купить новый обратный клапан, требуется знать модель устройства, или хотя бы рабочее давление, с которым он работает. Это просто узнать – они есть в руководстве пользователя или на самом устройстве.

Причины поломки обратных клапанов

Как у любого механизма, причины неисправности обратных клапанов могут быть разными:

  1. Если давление воды становится очень высоким, то клапан может начать подтекать;
  2. Обратные клапаны могут портиться в процессе использования.
  3. Бывает, в механизм попадает грязь и накипь;

Есть нюанс в установке обратного клапана – следует проверить, чтобы он был установлен вертикально.

Предотвращение поломки и что нужно для этого:

Если Вы обладатель системы с обратным клапаном, то вам нужно будет уметь проверить корректность его работы. Для этого нужны следующие вещи:

  • электронный тестер;
  • разводной ключ;
  • силиконовый шланг;
  • набор накидных ключей;
  • нож;
  • торцевой ключ;
  • отвертки.

Распространенные проблемы с обратным клапаном

  • Клапан перестает пропускать воду. Причина – в механизме появляется накипь и грязь
  • Клапан может подтекать, когда через него течет холодная вода. Это происходит из-за высокого давления
  • Вода может течь из-под нижней крышки клапана. Нужно снять крышку и понять, откуда именно течет.

Итак, на что все-таки стоит обратить внимание при установке обратного клапана и как проверить, правильно ли произведен монтаж:

  • Ознакомиться с инструкцией и делать только так, как в ней написано.
  • Проверить давление воды в механизме;
  • Проверить, вертикально ли установлен обратный клапан, так, чтобы стрелка смотрела вверх;
  • Перед запуском механизма проверить все взаимосвязанные детали, чтобы исключить ошибку.
  • По возможности изолировать механизм таким образом, чтобы грязь не попадала внутрь;
  • Вам следует приобрести нужный набор инструментов для корректного монтажа.

Периодически следует менять старый обратный клапан на новый. На этом не стоит экономить, так как работа обратного клапана, который некорректно функционирует, может обойтись очень дорого, вплоть до покупки нового прибора.

Итак, проверка корректности установки обратного клапана является обязательной, ею не следует пренебрегать, так как это может иметь негативные последствия для вас.

Скважинный насос с обратным клапаном: монтаж и способы применения

Для продуктивного и качественного водоснабжения дома важно использовать такой элемент, как обратный клапан. Его основная задача — постоянное удержание водяного столба в водопроводной системе при отключении насосной аппаратуры.

Устройство клапана довольно простое, он призван проводить воду только однонаправленно. При не работающем насосе он не позволяет жидкостям стекать обратно в место забора воды (скважину, колодец). Наличие обратного клапана в насосной системе скважинного типа — важная составляющая часть любой водопроводной системы в частном доме.

Особенности и способы расположения обратного клапана в системе

Эта часть скважинного насоса состоит из запорной круглой пластины и пружины, расположенных в цилиндрической емкости из латуни. Пружина имеет довольно небольшую жесткость и потому легко пропуская воду в одном направлении, блокирует ее движение в обратном. При монтаже такого устройства возможно его присоединение в одном из двух положений насосной системы:

  • Основное входное отверстие всасывающей трубки (чаще используют модели с сеткой — фильтром).
  • Участок перед насосной скважинной системой.

Многие пользователи устанавливают обратный клапан прямо на сам насос, что не рекомендуется производителями. В результате такого монтажа при использовании насосной станции в системе возможно образование воздушной пробки, что не позволяет устройству полноценно выполнять свою функцию. В идеале необходимо устанавливать изделия подобного типа на расстояние в 0,5-1 метр от насоса.

Значение обратного клапана в поверхностных насосах велико: его наличие исключает необходимость постоянно включать насосный механизм для повторного забора воды. Благодаря этому такое оборудование прослужит долго и увеличит скорость подачи воды потребителю.

При покупке изделия следует учитывать, на трубу какого диаметра оно будет в дальнейшем установлено. При монтаже этого оборудования происходит некоторое сопротивление водяной струе, что снижает давление в системе в среднем на 0,5 атм, о чем заранее сообщают производители.

Компания «БЕЛАМОС» предлагает широкую линейку устройств с обратным клапаном:

  • внешняя и наружная резьба,
  • из латуни или пластика,
  • с фильтром или без и т.д.

Получить более подробную информацию о видах и моделях скважинных насосов с обратным клапаном можно на сайте компании «БЕЛАМОС».

Монтаж обратного клапана: правила и качество

Насос с обратным клапаном устроен довольно просто. В его состав входит:

  • корпус,
  • пружина,
  • диск,
  • крышка.

Пружина в таком агрегате имеет довольно небольшую упругость. Если бы она была более жесткой, то произошла бы блокировка водного потока и смысла в использовании такого насоса не стало. На практике же было замечено, что в результате регулярной эксплуатации на самом клапане и мембранах происходит отложения грязевых веществ. Такие загрязнения со временем могут привести к полной остановке в работе скважинного насоса. Потому необходимо правильно устанавливать обратный клапан.

Одним из основных требований при монтаже такого оборудования является его вертикальная установка. Для этого на деталь наносится специальная стрелка, ориентируясь на которую можно сделать это правильно. При качественном монтаже такая стрелка будет точно указывать по направлению водяного потока — вверх.

Клапаны могут иметь различия в строении, и каждый из них имеет свои особенности, что учитывается при установке. Они могут быть использованы в различных бытовых системах. Есть модели, которые хорошо работают как при вертикальной, так и при горизонтальной ориентации.

При соблюдении правил монтажа клапанов и условий дальнейшей эксплуатации вся насосная система будет работать слаженно и прослужит долго.

Для чего нужен обратный клапан для водозабора и почему это важно? - Skillings & Sons, Inc. NH, Нью-Гэмпшир, Массачусетс, Массачусетс

Важно понимать компоненты, из которых состоит система водоснабжения дома, чтобы поддерживать ее и поддерживать чистую пресную воду, безопасно поступающую в дом. Наряду с ежегодным тестированием для обеспечения здоровья вашей воды важен ежегодный осмотр компонентов вашего колодца. Для домовладельца безопасная эксплуатация колодца является важным элементом здоровья, безопасности и удобства вашей семьи.

Обратные клапаны - важный компонент любой водяной системы с погружным насосом. Почему важны обратные клапаны? Во-первых, они позволяют вашей водяной системе поддерживать давление при отключении насоса. Они также предотвращают обратное вращение, восходящую тягу и помогают минимизировать гидравлический удар (подробнее об этом позже!).

Доступны несколько различных конструкций обратных клапанов. Давайте посмотрим, какой тип обратного клапана может вам подойти, и немного подробнее о преимуществах их правильной работы.

Для чего нужен обратный клапан для воды?

Обратные клапаны спроектированы так, чтобы вода могла течь в одном направлении, и они необходимы для всех установок с погружными насосами. Их задача - предотвратить сток воды из колонны над насосом и в напорном резервуаре обратно в колодец при отключении насоса.

Некоторые погружные насосы имеют обратные клапаны, встроенные в агрегат, и подходят для работы без внешнего обратного клапана, если насос не установлен слишком глубоко.Если вы не уверены, проконсультируйтесь со своим специалистом по водоснабжению или производителем насоса о правильном применении и установке ваших насосов.

Типы обратных клапанов

Доступно несколько различных типов обратных клапанов, и у них есть определенные области применения. С погружными насосами следует использовать подпружиненные обратные клапаны со штоком или клеткой тарельчатого типа.

Эти типы предназначены для быстрого закрытия при прекращении потока воды и для начала движения в обратном направлении при отключении насоса.Обратные клапаны поворотного типа не подходят для этой функции, потому что они слишком медленно реагируют. Обратный клапан должен работать быстро, чтобы быть эффективным в этом случае. Когда насос останавливается, происходит резкое изменение направления потока до того, как поворотный клапан успевает закрыться. Это может вызвать внезапное изменение скорости воды, создающее гидравлический удар.

Размер и установка обратного клапана имеют решающее значение. Они должны иметь соответствующий размер, чтобы соответствовать условиям расхода и давления насоса.Номинальное давление обратного клапана должно превышать максимальное давление на выходе насоса. Лучшее решение - проконсультироваться со специалистом по водоснабжению. Они могут убедиться, что у вас есть подходящий клапан для вашей скважины и что он установлен правильно.

Условия, контролируемые вашим обратным клапаном

Помимо поддержания давления воды в вашей системе, ваш обратный клапан способствует плавной и безопасной работе вашей водяной системы, продлевая срок ее службы и предотвращая обратное вращение, подъемную тягу и гидравлический удар.Вот несколько условий, которые помогают контролировать обратные клапаны.

  1. Обратное вращение

    При отсутствии обратного клапана или в случае отказа вашего вода в отводной трубе и системе будет стекать обратно при остановке насоса. Это может привести к тому, что насос будет вращаться в неправильном направлении, поскольку вода возвращается к источнику. Если двигатель вашего насоса запустится во время этого процесса, это вызовет сильную нагрузку, которая может привести к поломке вала насоса или повреждению упорного подшипника двигателя.

  2. Вытягивание вверх

    Без обратного клапана или протекающего клапана вода стекала обратно в колодец, как при обратном вращении.Насос запустится в условиях пониженного напора, что может вызвать толчок вверх на крыльчатку / вал в сборе. Повторяющаяся тяга вверх при каждом пуске может вызвать преждевременный износ и выход из строя либо насоса, либо двигателя, либо того и другого.

  3. Гидравлический молот

    Вода, протекающая через вашу водопроводную систему, имеет вес и скорость (кинетическую энергию). Когда насос останавливается, вода продолжает движение. Его энергия должна как-то поглощаться. Бак высокого давления обычно выполняет эту функцию.Однако, если в вашей системе есть протекающие, медленно действующие обратные клапаны или слишком мало обратных клапанов, вода изменит направление. Когда он останавливается, быстрое рассеивание энергии может вызвать гидроудар. У этого гидроудара может быть достаточно силы, чтобы расколоть трубы, сломать стыки и повредить насос.

Использование высококачественного подпружиненного обратного клапана является важным элементом безопасной эксплуатации водной системы вашего дома. В Skillings & Sons мы предлагаем экспертные консультации по правильному размеру, размещению и установке обратных клапанов для вашей системы водоснабжения.Мы защищаем системы водоснабжения наших клиентов в Нью-Гэмпшире и Массачусетсе более 40 лет. Если у вас есть вопросы или вам нужно осмотреть колодец, свяжитесь с нами. Мы всегда готовы помочь!

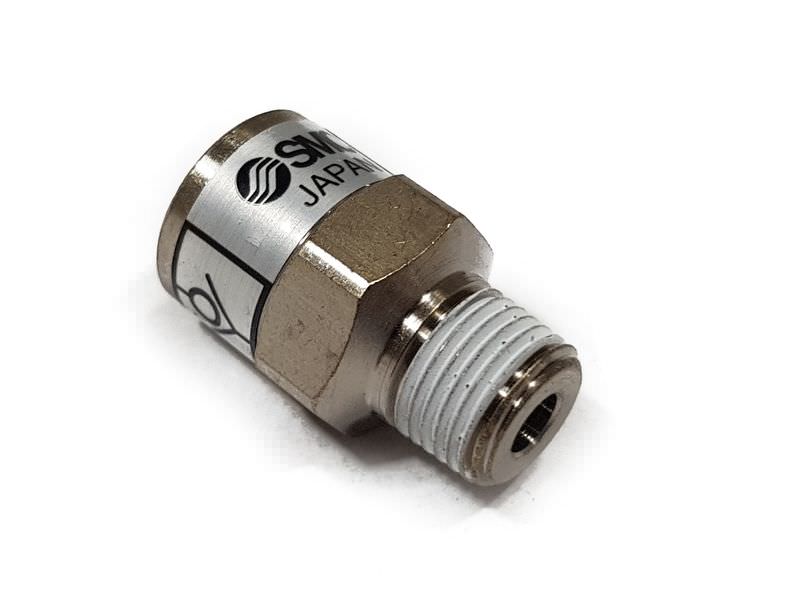

Что такое обратный клапан и как он работает

Обратные клапаны можно найти почти во всех отраслях промышленности в качестве односторонних или обратных клапанов. Обратные клапаны - это простые устройства, они выполняют жизненно важную функцию, предотвращая обратные потоки, тем самым предотвращая повреждения и обеспечивая эффективную работу.Например, обратный поток может привести к гидравлическому удару. Это явление может привести к повторяющимся резким скачкам давления в подключенных трубопроводах, клапанах и насосах, что может привести к фатальному повреждению или разрыву системы и ее трубопроводов. Даже если отказ не происходит сразу, повторный удар гидроудара может вызвать усталость, что также может в конечном итоге привести к потере целостности системы.

Обратные клапаны с одним входом и выходом работают от перепада давления. При превышении определенного значения давления на входе клапан автоматически открывается без какого-либо другого вмешательства.Это минимальное рабочее давление, известное как давление открытия, является одной из ключевых характеристик всех обратных клапанов. Химическая промышленность, целлюлозно-бумажная промышленность, пищевая промышленность, очистка воды и сточных вод, промышленность, судостроение и горнодобывающая промышленность, насосы, трубопроводы, производство электроэнергии и HVAC - это одни из многих приложений для перекачивания и перекачивания жидкости, в которых используются обратные клапаны.

Часто обратные клапаны устанавливаются последовательно, например, в системах водоснабжения для предотвращения обратного потока загрязненной воды в линии подачи чистой воды.Имея широкий спектр потенциальных применений, существует также несколько типов обратных клапанов, в которых используются различные материалы, такие как металл, полимеры и резина. Обычные конструкции включают поворотные или откидные обратные клапаны, в которых металлический диск поворачивается на шарнире или цапфе для предотвращения обратного потока. Обратные клапаны большего размера обычно бывают поворотными или откидными. Как следует из названия, шаровые и пружинные обратные клапаны оснащены шаром, который устанавливается в седло соответствующей формы. Обратные клапаны с утиным клювом основаны на гибкой резиновой диафрагме, которая создает нормально закрытый клапан, если не применяется положительное давление.

Однако, в отличие от металлических поворотных или откидных обратных клапанов, резиновые обратные клапаны не могут ржаветь, заедать или заедать, что обычно увеличивает надежность и долговечность. Точно так же резиновые обратные клапаны не подвержены механическому износу, который может отрицательно повлиять на обратные клапаны, изготовленные из других материалов.

Выбор правильного обратного клапана

При выборе обратных клапанов необходимо учитывать множество факторов, чтобы сделать правильный выбор.Например, важно убедиться, что любой обратный клапан изготовлен из подходящих материалов, совместимых с жидкостью или газом, которые будут использоваться, например, используя обратный клапан с резиновой утконосой, где они подходят. Номинальные характеристики клапана, размер линии, тип установки, такой как горизонтальная или вертикальная, размеры и тип соединения, максимальная скорость утечки, падение давления и любые особые требования - все это должно быть частью углубленной оценки. Также важно убедиться, что в каждом приложении используется правильный тип клапана.

Однако, в то время как для большинства типов клапанов полностью открытый затвор существенно не ограничивает поток, в обратном клапане степень открытия зависит от перепада давления. Тем не менее, обратные клапаны часто указываются, как и другие типы клапанов, и основаны на максимально возможном коэффициенте расхода клапана (Cv), а не на реальных условиях эксплуатации. В результате клапан может открываться только частично, если расход меньше необходимого. В частично открытых клапанах может наблюдаться повышенное сопротивление и падение давления, а также такие явления, как трепетание клапана.Чрезмерный флаттер приводит к износу, который неизбежно увеличивает вероятность отказа компонентов. В случае обратных клапанов это может вызвать обратный поток и все связанные с этим проблемы, которые могут возникнуть в этих условиях.

В приложениях с обратным клапаном, например, более высокие значения Cv могут быть вредными, поскольку это увеличивает вероятность частично открытого клапана. Клапан с высоким Cv в системе с низким расходом, вероятно, увеличит вероятность износа компонентов клапана и приведет к более высокому падению давления, чем прогнозировалось, учитывая, что падение давления обычно рассчитывается на основе полностью открытого клапана.

Следовательно, правильный размер обратного клапана является важным фактором, который часто понимают неправильно. В приложениях, где поток недостаточен для удержания клапана до упора, требуется клапан с более низким значением Cv, чтобы предотвратить такие характеристики, как колебание. Таким образом, выбор обратных клапанов должен основываться на конкретном применении, а не на размере линии, чтобы гарантировать, что клапан полностью открыт или закрыт в типичных условиях эксплуатации. Эту характеристику обратных клапанов часто упускают из виду, и обычно обнаруживается, что такие проблемы в конечном итоге возникают из-за плохо определенных обратных клапанов, а не самих клапанов.

Когда заменять обратные клапаны

Учитывая потенциально значимые негативные последствия, которые могут привести к срабатыванию аварийного обратного клапана, обеспечение надлежащего технического обслуживания и правильной работы обратных клапанов имеет решающее значение для операторов завода. Например, обратные клапаны используются во всех системах ливневой канализации и сточных вод, где они предотвращают обратный поток. Неисправные обратные клапаны, которые подверглись коррозии или заклиниванию, могут привести к стоячей воде или затоплению и связанным с этим негативным последствиям для здоровья из-за контакта с загрязненной водой.Режимы отказа обратного клапана, связанные с износом или плохим обслуживанием, могут включать проблемы, связанные с шумом и вибрацией от гидроудара, обратного потока, утечки или повреждения. Залипание клапанов может происходить, когда между корпусом клапана и движущимися частями, такими как диск или шар, попадает такой материал, как окалина или мусор. Повреждение седла клапана или других элементов или застревание материала может привести к утечке. Помимо загрязнения, другие факторы, которые могут отрицательно повлиять на обратные клапаны, включают высокие температуры, изношенные эластомеры и уплотнения седла, неправильную установку или плохое обслуживание и сборку.Клапаны также могут заклинивать или протекать по мере старения и начинают выходить из строя.

По мере износа механических обратных клапанов они обычно сигнализируют о своем плохом состоянии. Например, они могут начать вибрировать, издавать шумы или дребезжать, а также возможно, что компоненты могут выйти из строя и выйти из строя из механизма. При выходе из строя обратных клапанов также могут возникать обратные потоки. Простое отслеживание потока жидкости, когда клапан находится в закрытом положении, указывает на утечку и является серьезным предупреждающим знаком.Полезно отметить, что обратные клапаны с резиновой утконосой являются «пассивными» устройствами и не подвержены такому типу износа. Относительно простые меры, такие как минимизация попадания мусора в трубопровод через фильтры и правильная смазка компонентов обратного клапана, могут помочь избежать преждевременного выхода из строя. Однако стоит также отметить, что обратные клапаны необходимо регулярно заменять. Продукты, основанные на высоком качестве и опытных разработках, неизбежно оказывают значительное влияние на производительность, а более дешевые продукты часто приводят к ложной экономии.Хотя типичный срок службы компонентов зависит от области применения, производители предлагают заменять металлические и пластиковые обратные клапаны каждые 5-7 лет, тогда как обратные клапаны, изготовленные из резины, могут оставаться полностью пригодными для эксплуатации до 35-50 лет.

Обратные клапаны обычно являются недорогим компонентом, поэтому им часто не уделяют должного внимания. Это может быть подход с высоким риском, учитывая, что отказ обратного клапана обходится очень дорого. Вероятность катастрофы реальна, если обратный поток может остановить производство или даже серьезно повредить объект.Следовательно, если обратные клапаны начинают показывать какие-либо признаки неисправности, операторы установки должны незамедлительно заменить компонент с качественной заменой.

Proco Products - ведущие производители обратных клапанов, разрабатывающие и производящие рентабельные механизмы для предотвращения обратного потока жидкостей и газов. Узнайте больше об обратных клапанах на https://www.procoproducts.com.

Превентор обратного потока

и обратный клапан: в чем разница?

Превенторы обратного потока обеспечивают лучшую защиту от загрязнения городской водопроводной воды

Обратный клапан обеспечивает базовую форму предотвращения обратного потока, предотвращая течь воды в неправильном направлении.Модельные нормы и стандарты Национальной ассоциации противопожарной защиты (NFPA) требуют их использования в различных местах в системах противопожарной защиты, а обратные клапаны являются важными компонентами устройств для предотвращения обратного потока. Но сами по себе они не могут защитить городскую питьевую воду от загрязнения обратным потоком. «Питьевые» запасы содержат очищенную воду питьевого качества.

В этом блоге мы объясняем основные различия между устройствами предотвращения обратного слива и обратными клапанами. И мы развеяли заблуждение, о котором часто спрашивают на онлайн-форумах: хотя обратные клапаны имеют другие важные применения, они не могут считаться безопасной заменой устройствам предотвращения обратного потока, когда речь идет о защите чистоты питьевой воды.

На рынке обратных клапанов или ключевых инструментов для проверки обратных клапанов? Обязательно ознакомьтесь с нашей подборкой обратных клапанов . QRFS также содержит ключевые инструменты для проверки обратного потока и наборы инструментов , которые быстро удаляют или устанавливают кулачковые проверки, обнаруженные в узлах предотвращения обратного потока Эймса и Уотта.

Обратные клапаны и устройства предотвращения обратного слива: почему они не являются взаимозаменяемыми устройствами

Обратный поток возникает, когда изменения давления в трубопроводах вызывают обратный поток жидкостей, газа или полутвердых веществ в неправильном направлении.Обратные клапаны предназначены для обеспечения того, чтобы вещества в трубе текли только в одном направлении, автоматически закрываясь для предотвращения нежелательного обратного потока при изменении направления. Они успешно используются в самых разных сферах применения: защита оборудования, такого как насосы и фильтры, от повреждения обратным потоком, остановка дренажа в пожарной спринклерной системе при изменении высоты, обеспечение сброса давления в жидкостных или пневматических системах и т. Д.

Из-за своей простой конструкции обратные клапаны обычно работают без автоматизации или вмешательства человека, продолжая работать, даже если отключено электричество или люди не могут вручную их включить.Вместо этого они чувствительны к потоку; когда вода течет по трубе, обратные клапаны открываются или закрываются в зависимости от скорости потока воды. Давление открытия или минимальное давление на входе, необходимое для работы обратного клапана, обычно составляет от 1 до 5 фунт-сила на квадратный дюйм (PSI).

Многие обратные клапаны имеют шарнирную заслонку с пружиной, которая удерживает клапан в закрытом состоянии до тех пор, пока он не будет открыт водой, текущей из источника. Если давление на выходе превышает давление на входе, пружина прижимает тарелку к резиновому седлу, образуя водонепроницаемое уплотнение и предотвращая реверсирование потока.

Пружина удерживает откидную тарелку внутри этого желобчатого обратного клапана на месте до тех пор, пока поток воды не толкнет его.

Но вот в чем дело: обратный клапан может служить важным средством предотвращения обратного потока в сценариях с низким уровнем риска, например, когда повреждение оборудования является самым большим риском. Но когда ставки столь же высоки, как чистота воды, которую пьют люди, местные правила водоснабжения требуют более надежной защиты предохранителей от обратного потока.

Хотя обратные клапаны большую часть времени работают надежно, отказы могут происходить по многим причинам.Поскольку заслонка обратного клапана всегда находится на пути потока, движение заслонки будет происходить даже при недостаточном потоке. Детали, которые трутся друг о друга, вызывают износ, что в конечном итоге может привести к отказу обратного клапана. В крайних случаях поврежденные компоненты могут даже выйти в линию, что приведет к неисправности других клапанов или оборудования.

Изношенные уплотнения седла - еще одна частая причина отказов обратного клапана, а также застрявший мусор, из-за которого клапан остается застрявшим в открытом или закрытом положении.Повреждение также может быть вызвано гидроударом, при котором обратное направление потока ниже по потоку вызывает резкое закрытие клапана, в результате чего волна давления распространяется по всей трубе и повреждает трубу. Неправильное обслуживание, установка или сборка также могут привести к сбоям.

Согласно местным правилам водоснабжения, обычно требуются дополнительные средства защиты от обратного потока для защиты перекрестных соединений с источниками питьевой воды. Источник: Watts

Устройства предотвращения обратного потока поднимают защиту от обратного потока на новый уровень

Обратный поток может быть опасен, когда из-за перепада давления в водопроводных трубах вода из строительных систем, таких как спринклеры, ирригация или водопровод, просачивается обратно в главный городской водопровод.Когда это происходит, общественная питьевая вода может быть загрязнена такими загрязнителями, как удобрения, пестициды, отходы жизнедеятельности человека и вредные химические вещества.

Обратный поток также может быть чрезвычайно дорогим для устранения: Агентство по охране окружающей среды (EPA) заявляет, что в среднем для устранения обратного потока требуется около 500 часов, что обходится в 14 800 долларов.

Как и обратный клапан, предохранитель обратного потока - это устройство, которое обеспечивает движение воды только в одном направлении. Его единственная задача - поддерживать поток воды из водопровода в трубы здания.Тем не менее, он выводит защиту от обратного потока на новый уровень благодаря дополнительным отказоустойчивым устройствам, предназначенным для поддержания чистоты питьевой воды, предотвращая резервное копирование и загрязнение непитьевой воды в системах здания.

В нашем предыдущем блоге «Как работает устройство для предотвращения обратного потока?» Подробно рассказывается о различных типах устройств для предотвращения обратного потока и о том, как они работают. В нем также объясняется, когда они необходимы для защиты городского водоснабжения, подключенного к системам противопожарной защиты.

Местные правила водоснабжения устанавливают требования к устройствам предотвращения обратного потока в строительных системах, например к противопожарному оборудованию.Они также обычно требуют, чтобы устройства предотвращения обратного потока регулярно проверялись и обслуживались сертифицированными специалистами, чтобы гарантировать их надежность и правильную работу.

Обязательно проконсультируйтесь с местным управлением водоснабжения, чтобы понять особые требования к устройствам для предотвращения обратного потока в вашем районе.

Противопожарные системы: как работает обратный клапан?

В системах противопожарной защиты используются два основных типа предохранителей обратного потока. Устройства для предотвращения обратного потока с двойным обратным клапаном (DCV) распространены в ситуациях с низкой степенью опасности, когда перекрестное загрязнение может создавать неудобства или вызывать эстетические возражения, но не создавать опасности для здоровья.

Эти превенторы противотока специально разработаны для предотвращения обратного потока в спринклерных системах пожаротушения с использованием двух обратных клапанов, соединенных последовательно, чтобы предотвратить обратное попадание воды в линию подачи.

Это резервирование гарантирует, что один обратный клапан будет продолжать защищать городское водоснабжение, даже если другой выйдет из строя. Узел также позволяет закрыть один клапан, чтобы уменьшить перепад давления на другом, создавая более надежное уплотнение и избегая даже незначительной утечки обратного потока.

Преобразователи обратного потока с двойным обратным клапаном

специально разработаны для защиты систем противопожарной защиты. Источник: Watts

A Превентор обратного потока для зоны пониженного давления (RPZ) еще больше усиливает защиту дублирующих обратных клапанов. Добавление дифференциального предохранительного клапана с гидравлическим приводом делает это устройство по существу отказоустойчивым.

Во время нормальной работы превентора обратного слива RPZ давление между двумя обратными клапанами, называемое зоной пониженного давления , поддерживается на более низком уровне, чем давление питания.Если какой-либо из обратных клапанов протекает, предохранительный клапан предназначен для открытия и слива воды наружу, гарантируя, что обратный поток никогда не произойдет.

Что касается систем противопожарной защиты, то сантехнические нормы обычно требуют наличия предохранителей обратного потока RPZ в перекрестных соединениях с высокой степенью опасности, где опасные химические вещества, такие как антифриз или ингибиторы коррозии, могут угрожать здоровью населения в случае их попадания в городское водоснабжение. Однако некоторые местные органы водоснабжения требуют их для всех приложений противопожарной защиты.

Предохранители обратного потока зоны пониженного давления усиливают защиту, обеспечиваемую резервными обратными клапанами, с добавлением дифференциального предохранительного клапана с гидравлическим приводом. Источник: Watts

Превенторы обратного потока по сравнению с обратными клапанами: для систем питьевого водоснабжения требуется более надежная защита Обратные клапаны

используются для предотвращения обратного потока в самых разных областях, от систем отопления, вентиляции и кондиционирования воздуха до отстойных насосов и пожарных спринклерных систем с изменением высоты. Но когда дело доходит до общественного здоровья и безопасности, многие органы водоснабжения и муниципалитеты требуют более надежной защиты предохранителей от обратного потока для обеспечения безопасности питьевой воды.

Знание основных различий между устройствами предотвращения обратного потока и обратными клапанами помогает владельцам собственности и менеджерам объектов понять, почему дополнительные затраты и сложность имеют смысл.

Check Key Инструменты и наборы инструментов могут безболезненно снимать или устанавливать обратные клапаны в узлах предотвращения обратного потока, не повреждая клапан, ваши инструменты или ваши руки.

QRFS предлагает выбор обратных клапанов для противопожарной защиты и других применений. У нас также есть основные инструменты и наборы инструментов для проверки обратного потока, которые быстро удаляют или устанавливают кулачковые проверки, обнаруженные в узлах предотвращения обратного потока Эймса и Уоттса.

Этот блог изначально был размещен по адресу QRFS.com/blog . Проверьте нас на Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS .

Материал, представленный на сайте Мысли в огне и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлен только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки.Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях. Кроме того, всегда консультируйтесь с профессионалом, таким как инженер по безопасности жизнедеятельности, подрядчик или местный орган власти, обладающий юрисдикцией (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

Water Regs UK Limited - Найдите разницу - Обратные клапаны или Обратные клапаны…

Обратный клапан - это термин, широко используемый в промышленности и понятный широкой публике.Проще говоря, он описывает устройства, пытающиеся остановить возврат жидкости. С тех пор, как инженеры индустриализации вскоре осознали необходимость остановить обратный поток жидкости, либо для облегчения процессов, либо для предотвращения повреждений. Вскоре они придумали гениальный дизайн, чтобы остановить это, дав им множество разных названий, в том числе обратные клапаны (NRV) и обратные клапаны (CV).

Только в 70-х годах произошли изменения в значениях обоих этих терминов, особенно когда речь идет о системах водоснабжения.Это произошло после того, как в середине 1970-х годов был опубликован отчет *, в котором признавалось, что требуется более надежный подход для защиты источников питьевой воды от загрязнения. Отдельные стандарты были разработаны специально для систем водоснабжения в начале 1980-х годов, которые определили более высокие требования к характеристикам этих новых защитных устройств, которые теперь называются обратными клапанами.

Итак, когда делается ссылка на Правила водоснабжения (Устав в Шотландии) и защиту от обратного потока, легко понять, почему непрофессионалы могут ошибочно подумать о невозвратных клапанах.

Так в чем разница?

Быстрый поиск в Интернете покажет, что в 1907 году Фрэнку П. Коттеру приписывают создание первого простого самозажимного обратного клапана, который можно было легко открыть для осмотра и ремонта. Его конструкция гарантировала, что элемент обратного клапана останется надежным при воздействии вибрации и переходных напряжений - что является фундаментальным требованием для современных устройств предотвращения обратного потока в системах питьевой воды.

Обратные клапаны используются в системах, где желательно обеспечить поток жидкости в основном в одном направлении, но это может быть не критично, например, в насосных системах, таких как контуры отопления.

Что касается водяной арматуры, эксплуатационные испытания, проводимые на NRV, в основном направлены на то, чтобы убедиться, что жидкости преимущественно не текут в обратном направлении - как вы могли ожидать - и убедиться, что фитинг водонепроницаем и не протекает. Обычно это не распространяется на долговременную устойчивость невозвратной функции; пригодность для питьевой воды; или что он будет работать правильно, когда клапан подвергнется напряжению; все это необходимо для обратных клапанов.

Как выглядят современные устройства?

На протяжении многих лет основной принцип оставался неизменным для обратных и обратных клапанов с подвижным элементом, имеющимся во многих формах, от подвижных заслонок до подпружиненных шаров или дисков.По мере развития пластиковых материалов в устройствах для питьевой воды все чаще встречается элемент обратного клапана в форме пластикового гриба. Это помогает ему противостоять противодавлению 16 бар, которому он подвергается при испытаниях.

В целях предотвращения обратного потока, среди тестов, которые должны выдержать обратные клапаны, 80 000 циклов открытия и закрытия (размеры до 50 мм), чтобы гарантировать, что они будут работать должным образом в течение всего срока службы. Впоследствии он будет проверен, чтобы убедиться, что элемент обратного клапана работает правильно при очень низких перепадах давления.Это гарантирует, что обратный клапан закроется и герметично закроется при отсутствии движения жидкости. Уплотнения в обратном клапане должны оставаться постоянно эластичными и надежно закрепленными, чтобы гарантировать сопротивление смещению, тем самым гарантируя, что потенциальные загрязнения не могут вернуться обратно в систему чистой воды выше по потоку.

Одинарный обратный клапан может использоваться для защиты жидкости категории 2, если могут быть эстетические изменения, такие как температура, вкус или запах. А двойной обратный клапан используется для защиты жидкости категории 3, где есть это риск веществ с низкой токсичностью, таких как обычные дезинфицирующие средства.

Основные советы - что мне нужно знать

Если вы ищете обратный клапан предотвращения обратного потока, соответствующий водяной арматуре правила вот несколько советов, которые помогут вам найти подходящий продукт.

  1. Независимо названия или тега на продукте, проверьте, не было ли изготовлены и полностью протестированы в соответствии с соответствующими стандартами. В Великобритании посмотрите для BS EN 13959 (EN 13959 в Европе), поскольку это единственная приемлемая проверка стандартный клапан подходит для систем питьевой воды.
  2. Другой простой способ - проверить наличие знака одобрения таких организаций, как WRAS, Kiwa Watertec или NSF Wales. Они предоставляют общедоступные каталоги утвержденных продукты (wras.co.uk или kiwa.co.uk/waterproducts или info.nsf.org/Certified/WaterReg/), где вы можете легко проверить, подходит ли он для защиты от обратного потока.
  3. Проверьте продукт, например краны или душевые клапаны, так как некоторые из них содержат «утвержденные картриджи с обратными клапанами», но они, возможно, не были полностью протестированы.Если они были одобрены WRAS, проверьте список продукта, так как в нем должно быть указано, было ли проведено полное тестирование и уровень защиты от обратного потока, для которого подходит продукт.

* Отчет Департамента окружающей среды Комитета по обратному сбору воды на водных установках 1974

Новости WRAS - зима 2019

% PDF-1.4 % 20 0 объект > эндобдж xref 20 80 0000000016 00000 н. 0000002268 00000 н. 0000002379 00000 п. 0000003144 00000 п. 0000003322 00000 н. 0000003832 00000 н. 0000003945 00000 н. 0000004423 00000 н. 0000014907 00000 н. 0000015475 00000 п. 0000015988 00000 п. 0000016556 00000 п. 0000016703 00000 п. 0000016894 00000 п. 0000026462 00000 п. 0000026656 00000 п. 0000026848 00000 н. 0000027038 00000 п. 0000027215 00000 н. 0000027392 00000 н. 0000027570 00000 п. 0000038087 00000 п. 0000038655 00000 п. 0000039291 00000 п. 0000039800 00000 н. 0000040313 00000 п. 0000040401 00000 п. 0000040961 00000 п. 0000050609 00000 п. 0000059881 00000 п. 0000069907 00000 н. 0000079355 00000 п. 0000087984 00000 п. 0000093806 00000 п. 0000099184 00000 п. 0000099309 00000 н. 0000099420 00000 н. 0000099531 00000 н. 0000099600 00000 н. 0000099683 00000 п. 0000100252 00000 н. 0000100510 00000 н. 0000100666 00000 н. 0000100691 00000 п. 0000100990 00000 н. 0000101074 00000 н. 0000140545 00000 н. 0000140582 00000 н. 0000142083 00000 н. 0000142120 00000 н. 0000145252 00000 н. 0000145289 00000 н. 0000148421 00000 н. 0000148458 00000 н. 0000151590 00000 н. 0000151627 00000 н. 0000154759 00000 н. 0000154796 00000 н. 0000154873 00000 н. 0000154950 00000 н. 0000155024 00000 н. 0000155119 00000 н. 0000155266 00000 н. 0000155567 00000 н. 0000155620 00000 н. 0000155734 00000 н. 0000155811 00000 н. 0000155921 00000 н. 0000156174 00000 н. 0000156446 00000 н. 0000169256 00000 н. 0001106142 00000 п. 0001314885 00000 п. 0001335593 00000 п. 0001362248 00000 п. 0001383138 00000 п. 0001439772 00000 п. 0001451383 00000 п. 0001468015 00000 п. 0000001896 00000 н. трейлер ] / Назад 1514100 >> startxref 0 %% EOF 99 0 объект > поток hlKBahԌļ и ~) А.| zdra` + L & + N ާ

Обратные клапаны и донные клапаны - Cycle Stop Valves, Inc

Обратные клапаны и донные клапаны предназначены для предотвращения обратного движения воды при отключении насоса. Обратные клапаны обычно находятся на напорной стороне насосов, а донные клапаны - на впуске насосов. Если один обратный или обратный клапан - это хорошо, можно подумать, что несколько обратных клапанов было бы лучше. Это не обязательно так. Несколько проблем могут возникнуть из-за наличия в системе нескольких обратных клапанов.

Чем больше обратных клапанов в системе, тем больше потери на трение. Может даже потребоваться насос большего размера, чтобы компенсировать дополнительные потери на трение.

Множественные обратные клапаны могут вызвать загрязнение воды. Существует только два типа клапанов: протекающие и протекающие. Проблема возникает, когда один из нескольких обратных клапанов начинает немного протекать или закрывается не так быстро, как другие обратные клапаны. Под верхним обратным клапаном можно создать отрицательное давление, как если бы вы держали палец над соломинкой, наполненной водой.Вода не падает обратно, потому что находится под отрицательным давлением. Трубы и фитинги, которые не протекают под давлением, могут по-прежнему протекать под вакуумом или отрицательным давлением.

Когда верхний обратный клапан находится за пределами скважины, любое резьбовое или клеевое соединение или трещины в трубопроводе перед обратным клапаном могут втягивать загрязнения из окружающей среды. Это особенно верно для устья скважины или любых труб или фитингов, которые заглублены перед обратным клапаном. В некоторых штатах не должно быть известно о проблеме загрязнения, потому что они фактически требуют дополнительного обратного клапана на резервуаре высокого давления.Другие штаты мудро запретили любой дополнительный обратный клапан над землей.

Отрицательное давление от нескольких обратных клапанов также позволяет насосу запускаться вправо от его кривой. (Другими словами, «широко открытый») Отрицательное давление заставляет насос видеть меньший напор при запуске, чем если бы выпускная труба была с открытым концом. Это может иметь несколько разрушительных последствий. Один из них - при запуске насоса, давление в насосе и над ним изменится с отрицательного на положительное за доли секунды.Столб воды под верхней чекой «пробьет» верхнюю чеку. Это очень похоже на то, как боксер "бьет" вас кулаком по лицу. Он создает ударную волну, которая распространяется по водопроводам, а также обратно к самому насосу. На каждом выпускном клапане, колене, тройнике и тупике трубы ударная волна превращается в гидроудар. Гидравлический удар заставляет все в системе трубопроводов испытывать давление, в 10 раз превышающее значение, которое показывает манометр. Эта ударная волна также может привести к тому, что реле давления или другие элементы управления будут подпрыгивать, как телеграф, и могут разрушить упорный подшипник в двигателе.

Использование второго обратного клапана на случай отказа одного из насосов - плохая идея. Если проверка насоса не удалась, его необходимо заменить. Наличие второго обратного клапана может скрыть проблему с первым обратным клапаном и вызвать гидравлический удар и возможное загрязнение в процессе.

Циклическое включение и выключение насоса и многократное резкое закрытие - это то, что разрушает обратные клапаны и другое оборудование в насосной системе.

Мы рекомендуем использовать только один обратный клапан или обратный клапан в насосной системе.На входе во всасывающий трубопровод турбинных, центробежных и струйных насосов должен быть обратный клапан. Обратный клапан следует размещать как можно ближе к выходу погружного насоса. В установках с подкачивающими насосами обратный клапан может быть установлен на всасывании или выпуске центробежного насоса. Если требуется дополнительный обратный клапан, его следует разместить после напорного резервуара, чтобы насос и выпускная труба оставались под давлением.

Запирание обратного клапана из полностью открытого положения, когда насос постоянно работает, является основной причиной отказа обратного клапана.Использование запорного клапана цикла в вашей насосной системе значительно сокращает количество циклов работы насоса, что увеличивает срок службы обратного клапана и всех других компонентов в системе. Клапан остановки цикла также находится в положении на 1 или 5 галлонов в минуту, а не полностью, когда насос отключается. Это означает, что обратный клапан также открыт только на 1 или 5 галлонов в минуту, что составляет всего лишь ширину листа бумаги, а не полностью, когда насос отключается. Это означает, что несколько раз, когда клапан остановки цикла позволяет насосу работать, обратный клапан плавно закрывается, что исключает гидравлический удар и отказ обратного клапана.

Я думаю, что это просто одна из тех вещей, которые работают на бумаге, а на самом деле не так хороши. Обратный клапан предназначен для предотвращения обратного движения воды. Вы не хотите, чтобы вода текла назад при отключении насоса, поэтому, если один обратный клапан - это хорошо, то сто обратных клапанов должно быть лучше.

Однако чем больше у вас обратных клапанов, тем больше у вас потерь на трение. Если у вас большие потери на трение, необходим насос большего размера. Помимо этого, вы все равно думаете, что дополнительный обратный клапан или два все равно будут хорошей идеей для резервного копирования.

Часто несколько обратных клапанов работают нормально, когда все новое и работает безупречно. Существует только два типа клапанов: протекающие и протекающие. Проблема возникает, когда какой-либо обратный клапан немного протекает или закрывается не так быстро, как обратный клапан над ним. Затем под верхним обратным клапаном создается отрицательное давление.

Если верхний обратный клапан находится над землей, вакуум может втягивать загрязнения в линию. Независимо от того, находится ли верхний обратный клапан над землей или в спускной трубе, отрицательное давление позволит насосу начать работу справа от его кривой.(Другими словами, «широко открыт») Давление над насосом изменится с отрицательного на положительное за доли секунды. В результате столб воды под верхней чекой «пробьет» верхнюю чеку. Это очень похоже на то, как боксер "бьет" вас кулаком по лицу. Он создает ударную волну, которая распространяется по водным линиям. На каждом выпускном клапане, колене, тройнике и тупике трубы ударная волна превращается в гидроудар. Гидравлический удар заставляет все в системе трубопроводов испытывать давление в 10 раз больше, чем вы видите на манометре.На более крупных насосах он обычно заставляет реле давления включаться и выключаться, как телеграф.

Вы можете снять верхний обратный клапан, когда они начинают вызывать проблемы, или вы можете установить только один обратный клапан на насос и не иметь проблем.

Я установил системы на глубину до 2200 футов только с одним обратным клапаном. Вам просто нужен хороший обратный клапан, а также запуск и остановка насоса в условиях «почти» мертвого давления.

Единственный обратный клапан, который вы должны иметь в системе с погружным насосом, - это клапан на самом насосе.Другой обратный клапан в другом месте может вызвать разрежение или отрицательное давление перед вторым обратным клапаном. Если этот второй обратный клапан находится над землей, вероятность втягивания загрязнений из-за условий вакуума велика. Если второй обратный клапан находится ниже безамбарного отверстия, в любом месте отводной трубы, вероятность гидроудара, происходящего при каждом запуске насоса, очень реальна.

Использование второго обратного клапана на случай отказа одного из насосов - плохая идея. Если проверка насоса не удалась, его необходимо заменить.Наличие второго обратного клапана только замаскирует проблему первого обратного клапана и вызовет гидравлический удар и возможное загрязнение в процессе.

Последовательное включение и выключение насоса - это то, что разрушает обратные клапаны и большую часть другого оборудования в насосной системе. Запирание обратного клапана из полностью открытого положения, когда насос постоянно работает, является основной причиной отказа обратного клапана. Использование запорного клапана цикла в вашей насосной системе значительно сокращает количество циклов работы насоса, что увеличивает срок службы обратного клапана и всех других компонентов в системе.Клапан остановки цикла также находится в положении на 1 галлон в минуту, а не полностью, когда насос отключается. Это означает, что обратный клапан также открыт только на 1 галлон в минуту, что составляет всего лишь ширину листа бумаги, а не полностью, когда насос отключается. Это означает, что несколько раз, когда клапан остановки цикла позволяет насосу работать, обратный клапан плавно закрывается, что исключает гидравлический удар и отказ обратного клапана.

Несколько обратных клапанов хорошо работают на бумаге, но вызывают множество проблем в реальном мире.

Совершенный обзор обратных клапанов для отстойников и сточных вод

ЧТО ТАКОЕ ОБРАТНЫЙ КЛАПАН НАСОСА И КАНАЛИЗАЦИИ?

Обратный клапан для отстойников и сточных вод - это сантехническое изделие, которое специально используется в системах отстойников или канализационных насосов. Эти клапаны помогают убедиться, что откачанная вода не вернется в яму. Если у вас не установлен обратный клапан, это заставит вашу систему работать намного тяжелее и чаще откачивать то же количество.Установка одного из этих клапанов значительно снизит нагрузку на ваш насос и сэкономит энергию за счет ограничения количества, которое необходимо насосу для работы.

Обратный клапан для отстойника и сточной воды очень легко установить, и хотя обычно это не код, рекомендуется убедиться, что он включен в вашу систему. В канализационных системах эти клапаны обычно требуются согласно нормам, чтобы предотвратить слив сточных вод обратно в бассейн.

В большинстве случаев в этих продуктах используется так называемый «поворотный клапан» или «откидной клапан» для управления потоком воды.Этот клапан открывается, когда насос проталкивает воду в определенном направлении, а затем закрывается, когда насос останавливается. Это предотвращает возврат воды или сточных вод, находящихся в вертикальной части трубы, вниз. Основное различие между поворотным и откидным клапаном заключается в том, что поворотный клапан обычно представляет собой откидную пластиковую крышку, а заслонка - это просто кусок резины. Оба они поднимаются под действием силы тяжести при включении насоса и закрываются после включения насоса.

Шаровой обратный клапан пользуется популярностью в канализационных системах, поскольку они лучше выдерживают тяжелые условия.В канализационной системе вы обычно имеете дело с твердыми и полутвердыми жидкостями. При использовании поворотного обратного клапана эти твердые частицы могут со временем нарушить работу этой функции. Эти элементы гораздо менее подвержены влиянию этих элементов на шаровой обратный клапан.

В КАКИХ ПРИЛОЖЕНИЯХ ИСПОЛЬЗУЮТСЯ?

Как следует из названия, эти обратные клапаны могут использоваться во всех видах приложений, связанных с отстойниками и сточными водами. Их можно устанавливать в вертикальных или горизонтальных системах, в зависимости от типа жидкости, которую вы удаляете.Если вы откачиваете твердые или полутвердые вещества, обратный клапан необходимо устанавливать горизонтально (под углом до 45 градусов).

Если вы устанавливаете обратный клапан для отстойника вместо канализационной системы, другие продукты могут применяться больше. См. Различные типы обратных клапанов для отстойников и сточных вод для получения дополнительной информации о том, когда использовать различные продукты.

Во многих случаях в вашей системе может не быть установлен обратный клапан, поскольку во многих местах это не код. Это не означает, что вам не следует устанавливать его.Если у вас есть отстойник или канализационная система, рекомендуется установить обратный клапан. Наличие одного из них дает множество преимуществ, и это довольно простой процесс, который можно сделать самостоятельно или попросить подрядчика прийти и сделать.

РАЗЛИЧНЫЕ ТИПЫ ОБРАТНЫХ КЛАПАНОВ НАСОСА И СЧЕТЧИКА

Хотя все обратные клапаны для отстойников и сточных вод выполняют одни и те же задачи, существует несколько различных типов, которые лучше подходят для различных ситуаций.

Поворотный обратный клапан

Поворотный обратный клапан - самый распространенный клапан, который можно встретить в отстойниках.Сила от насоса толкает клапан в открытие, а затем сила тяжести закроет клапан, когда насос остановится. Существует много различных типов проверок поворота в зависимости от типа соединения и предпочтения материала. Чаще всего используются АБС и ПВХ. В канализационных системах следует использовать только поворотные обратные клапаны большего размера (2 дюйма). Если вы хотите использовать этот тип клапана в канализационной системе, обязательно изучите, как правильно установить поворотный обратный клапан соответствующего типа.

Пружинный (тихий) обратный клапан

Пружинный или бесшумный обратный клапан работает очень похоже на поворотный чек с одним существенным отличием.Он имеет пружину, встроенную в заслонку, которая заставляет клапан медленно закрываться при выключении насоса. Это устранит громкий "лязг", который часто слышен от обычных обратных клапанов поворота. Это то, что называется "Гидравлический молот". Многие люди предпочитают устанавливать их в своей системе, чтобы избавиться от звука. Гидравлический молот не только раздражает, но и создает ненужную нагрузку на вашу систему.

Комбинированный обратный клапан шаровой / поворотный

Комбинированный обратный клапан шаровой / поворотный объединяет 2 клапана в один и очень полезен для установки в системах, требующих регулярного обслуживания.Этот продукт включает шаровой клапан, так что вы можете полностью перекрыть линию прямо над частью обратного клапана. Благодаря муфтовому соединению вы можете легко обслужить или легко заменить часть обратного клапана. Этот продукт экономит место и время установки за счет объединения этих двух важных клапанов. Существует также версия этого обратного клапана, которая является «тихой», чтобы помочь с шумом гидравлического удара.

Шаровой обратный клапан

Шаровой обратный клапан обычно используется в канализационных системах из-за его конструкции.Поскольку при проверке с мячом используется мяч, а не заслонка, мусор не так легко захватывается и запутывается внутри. Это очень полезно, когда вы имеете дело с откачкой твердых или полутвердых веществ. Эти клапаны, как правило, издают более громкий шум гидравлического удара, чем проверка поворота, но в долгосрочной перспективе они будут гораздо лучшим вариантом.

ПРЕИМУЩЕСТВА ОБРАТНОГО КЛАПАНА НАСОСА И СЛИВА

Несмотря на то, что эти продукты обычно не являются кодом, они имеют много преимуществ, которые сделают вашу систему намного лучше в долгосрочной перспективе.Одним из преимуществ для отстойников или канализационных систем является то, что обратный клапан значительно сокращает время работы вашего насоса.

Без обратного клапана вся вода, перекачиваемая вертикально, будет возвращаться в бассейн после выключения насоса. Это означает, что большая часть воды, которую вы только что откачивали, снова оказывается в бассейне. Это будет означать, что помпа должна включаться намного быстрее. Это сократит срок службы насоса, а также снизит потери энергии. Обратный клапан решает эту проблему и позволит вашему насосу работать только тогда, когда это необходимо.

Еще одним преимуществом обратного клапана является то, что он защищает помпу от коротких циклов. Когда помпа включается слишком часто и быстро, двигатель нагревается и со временем может сгореть помпа. Это может быть очень дорогостоящим, особенно если вы используете устройство более высокого качества. Обратный клапан - отличный способ защитить ваши вложения от ненужного ущерба.

Обратные клапаны для отстойников и сточных вод

- довольно простой продукт для установки, если у вас есть некоторый опыт работы с сантехникой. По этой причине их установка не слишком дорогая.

Осторожно: Если вам неудобно устанавливать их самостоятельно, убедитесь, что у вас есть сертифицированный сантехник, который сделает это за вас. Если эти продукты установлены неправильно, это может вызвать переполнение и другие проблемы.

Вот несколько советов, которые следует помнить при установке обратного клапана поддона или сточных вод:

  • Установите обратный клапан как можно ближе к полу, чтобы минимизировать количество воды, которая стекает обратно в бассейн. Все, что ниже 2 футов над полом, идеально.
  • Убедитесь, что клапан установлен в правильном направлении. Часто на клапане будет указатель поворота. Если он не установлен в правильном направлении, клапан не откроется при включении насоса.
  • Проверьте соединение, чтобы убедиться в отсутствии утечек. Это может показаться очевидным, но какой бы тип соединения у вас ни был, убедитесь, что оно надежно запломбировано.
  • Используйте только гибкие соединения, если ваша система имеет напор менее 10 футов. Если в вашей системе это количество, рекомендуется использовать сварку растворителем.
  • Лучше всего устанавливать клапаны в вертикальном положении. Некоторые клапаны можно устанавливать горизонтально, но только в том случае, если в продукте четко указано использование.

* Заявление об ограничении ответственности: Информация на этой странице предназначена для начального образования. Прежде чем выбирать продукт, убедитесь, что вы просматриваете все технические и установочные данные, относящиеся к конкретным деталям, так как в этой документации будет содержаться вся необходимая информация, относящаяся к этой детали.

.
