Розетка с заземлением: монтаж, подключение и проверка

Все электроприборы в квартире должны включаться в современные розетки. Это помогает обеспечить безопасность и предотвратить короткое замыкание и пожар. Розетка с заземлением может устанавливаться своими руками, если соблюдать советы.

Содержание

  • Что такое заземление
    • Цели заземления в доме
  • Особенности монтажа
    • Как провести заземление к розетке: варианты
    • Расположение фазы и ноля
    • Подключение проводов: специфика
    • Место для розетки
    • Монтирование розетки
    • Розетка открытой проводки
  • Способы проверки заземления
  • Монтаж розетки с заземляющим проводом
  • Заземление двойной розетки
  • Отсутствие заземляющего провода

Что такое заземление

Под заземлением понимают намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях давно являются заземленными. Раньше такие устройства называли «евророзетками» — технология зародилась в Европе.

Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль (нейтраль), землю (трехполюсные устройства). Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка осталась в старых квартирах, на дачах, но и она активно заменяется современной. Разница между старыми и новыми розетками — в наличии третьего провода «земля».

Цели заземления в доме

Предназначение заземления — в снижении опасности короткого замыкания и обеспечении комфортных условий жизни человека. У каждого электроприбора есть корпус и изоляция электрических проводов, они не дают электрическому току нанести вред человеку. При нарушении целостности изоляции есть риск появления напряжения, способного вызвать электрический удар. Заземление не допустит таких последствий.

Достоинством розетки является то, что заземляющие контакты первыми начинают работать, позже включаются проводящие ток элементы. Если в сети есть неполадки, электроснабжение изделия будет прекращено. Поставить изделие с заземляющим контактом — значит защитить электроприборы от скачков напряжения, которые могут повредить технику.

Особенности монтажа

Когда человек проживает в новой квартире, доме, жилье построено с учетом требований безопасности, электрические кабели в нем трехжильные. Подсоединить розетку будет несложно. Но при отсутствии третьего контакта придется заземлять провод — надо обратиться в управляющую компанию и пригласить специалистов. Меньшие расходы понесут жильцы верхних этажей.

Как провести заземление к розетке: варианты

В квартире, где заземление не предусмотрено, возможно проведение его двумя способами:

  1. Протянуть шину из жилья к распределительному щиту на лестничной площадке. Это делается медной проволокой.
  2. Установить зануление, заменив им заземление. Под занулением понимают подключение контакта «земля» к контакту «ноль». Такой метод подключения может быть опасным.

Если в квартире есть распределительная коробка, следует подвести кабель к ней или к щитку, фазу и ноль завести за устройство, а на выходе развести провода по местам постановки розеток.

Расположение фазы и ноля

Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру. Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.

Демонтировав старое устройство, можно выявить расположение фазы и нейтрали по цвету. Не перепутать их нахождение поможет окраска провода:

  • у ноля — синий, сине-белый;
  • у фазы — черный, красный или коричневый;
  • у заземления — желто-зеленый.

Четкого предписания, где будет находиться фаза и ноль, нет — их можно менять местами. Важно правильно закрепить провод «земля» на верхней или центральной клемме, а к двум оставшимся прикреплять фазу и нейтраль в произвольном порядке, чтобы замкнуть контур.

Запрещается устанавливать перемычку к клемме заземления от нейтрали — это опасно для жизни из-за риска попадания фазного напряжения на блок розетки!

Подключение проводов: специфика

В качественных изделиях провода крепко зажимаются специальными клеммами и не выпадают, но иногда приходится разбирать их и подкручивать крепежные элементы. Есть надежный способ свести работу к минимуму.

Необходимо согнуть зачищенные от изоляции провода в колечки 0,5 см в диаметре, подвести их под верх болтов. Так контакты будут незначительно греться, а зона касания защитных контактов и токопроводящих элементов станет максимальной.

Место для розетки

Прежде чем сделать заземление розетки и установить ее, нужно определиться с местом расположения устройства. Оно будет зависеть от предполагаемых для эксплуатации приборов. Часто ставят устройство на 30 см от плинтуса, но индивидуальные потребности тоже нужно учитывать.

Если для установления новой розетки придется повредить обои, стоит ставить ее у плинтуса для пускания по нему кабелей (подобное положение устройства будет неудобным). Для комнаты среднего размера достаточно 3–4 гнезд.

Розетки бывают наружными и внутренними. Первые выпирают над поверхностью стены, вторые «утапливаются» в стену полностью. Это следует учесть при выборе места их положения. Проще всего монтировать изделия на этапе ремонта — так можно избежать грязи, пыли, неудобств.

Монтирование розетки

Установка розетки с заземлением со скрытой проводкой начинается с монтажа пластикового подрозетника, который следует приобрести отдельно. Также надо проверить сечение кабеля в стене и проводов в приобретенном изделии — они должны быть одинаковыми! Порядок монтажа устройства таков:

  1. Обесточить квартиру путем выключения автомата или выкручивания пробок.
  2. Отметить на стене место для подрозетника (стакана) карандашом.
  3. Сделать нишу с нужными размерами перфоратором.
  4. Замесить небольшое количество гипса (цемента, алебастра).
  5. Зафиксировать пластиковый стакан в нише гипсом, закрепить проводку.
  6. Через 20 минут закрутить крепежные болты на стакане.

Далее подготовить кабели — их требуется на 7–10 см разделить на отдельные жилки, концы на 0,5 см зачистить от изоляции. Современные розетки оснащены контактами со специальными зажимами, монтировать их несложно. Следует подключить каждый провод к соответствующему питающему проводу (согласно схеме).

После подключения розетки с заземлением следует ее рабочую часть прикрутить саморезами к установленному ранее стакану. Провода скрыть в стакане. В окончание работы прикручивают крышку. Если устройство будет расположено рядом с плинтусом, лучше сразу купить защитные заглушки — они защитят отверстия розетки от попадания воды во время мытья пола.

Розетка открытой проводки

Если приходится заземлять розетку открытой проводки, нужно учитывать ее особенности. У изделий накладного типа внутренняя планка имеет отверстия для крепления. Для ровного расположения устройства надо снять крышку, сделать отметки для дюбелей и аккуратно высверлить дырки. В них вставить дюбели по 2,5 см и пробки на 5 мм.

Способы проверки заземления

Крепкое присоединение устройства с заземлением не всегда обеспечивает его эффективную работу. Начинающий мастер мог ошибиться и неправильно соединить контакты. Для проверки следует удостовериться индикаторной отверткой, что фаза не подключена к заземлению. После прикладывания отвертки к фазе нужно прижать к сенсору изолированный провод. Если появляется яркий сигнал, заземление присутствует.

Запрещается касаться металлических деталей руками, пока идет проверка правильности установки розетки!

Самым надежным методом оценки качества работы является проверка ее специальными приборами, которые есть у электриков. При замерении напряжения вольтметром между заземлением и фазой, между фазой и нейтралью появляется показатель 220 вольт.

Монтаж розетки с заземляющим проводом

Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.

Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:

  1. Обесточить квартиру.
  2. Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
  3. Прикрутить новое устройство с заземляющим контактом (или закрепить старую, но начав с прикрепления заземления).
  4. Проверить правильность работы заземления индикаторной отверткой.

Заземление двойной розетки

Если двойная розетка предполагает применение одного общего подрозетника, то действия монтера по ее установке будут аналогичными. Заземляющий контакт, фаза и ноль подключаются по той же схеме, что и для одиночных розеток. Но когда двойную розетку делают из двух одинарных, порядок действий иной.

Разница в том, что блок розеток желательно скрепить между собой специальным шлейфом, а провода будут идти к следующей розетке от предыдущей. При нарушении работы провода в одном устройстве все последующие работать прекращают.

Чтобы не допустить этого, нужно проложить заземляющий кабель одним куском до самой крайней точки подключения. Напротив предыдущих розеток делают скрутки, а от них заземление будет направляться на соответствующие контакты.

Отсутствие заземляющего провода

Случается, что в старом доме заземляющий кабель уже подведен к общему щитку, а в квартире он отсутствует. Единственный выход — прокладка кабеля в квартире, что придется совмещать с ремонтом. Внешняя проводка кабеля будет неудобной. Лучше в целях комфорта и собственной безопасности заменить всю проводку в квартире. Если же заземляющей шины в щитке не предусмотрено, придется объединяться с другими жильцами и писать заявление на проведение кабеля.

самостоятельная установка розетки с заземлением

Современному человеку не надо объяснять, что такое розетка. То, что розетка нужна для подключения электроприборов к общей сети, знают с детства абсолютно все. Но что делать, если розетка вышла из строя, и ее надо заменить или установить там, где ее раньше не было? Для того чтобы установить новую розетку, необходимо знать ее устройство и технологию подключения.

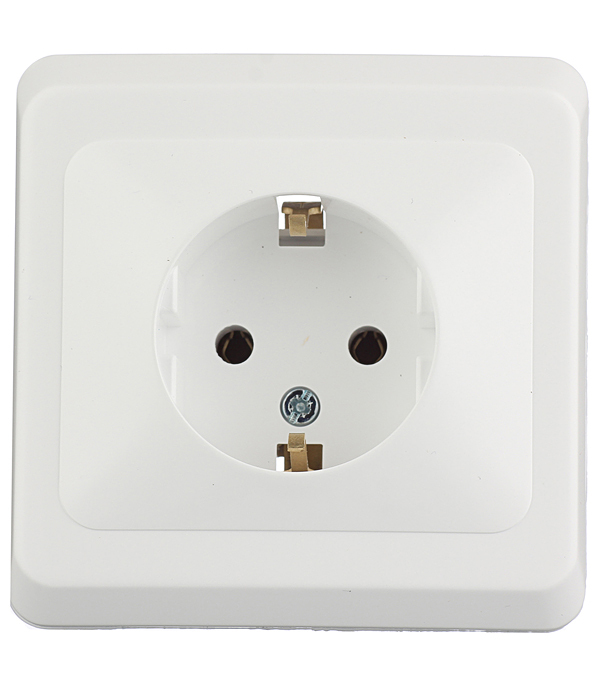

Розетка с заземлением состоит из пластмассового корпуса, где расположена рабочая часть. Внутри находятся клеммы, к которым крепятся контакты и пружины для вилки. Практически все современные розетки имеют заземляющие контакты. Заземление позволяет снять напряжение с электроприборов и повышает безопасность всей системы. Розетки с заземлением имеют несколько типов: французские оснащены третьим штырьком, американские имеют боковые отверстия с прорезями.

В России распространен немецкий вариант розеток с заземлением. В центре имеется цилиндрическое углубление с отверстиями для штырей вилки, а по бокам – металлические детали небольшого размера.

Провести заземление в доме сможет любой электрик, однако идеальный вариант, когда этими работами занимаются во время капитального ремонта, тогда все провода можно аккуратно «утопить» в стены.

Контур заземления, как правило, состоит из трех-четырех металлических уголков, их закапывают в землю так, чтобы люди не спотыкались о них. Для разводки по дому кабеля заземления используют медный провод сечением не меньше 1,5 мм. В многоквартирных домах есть заземленный щиток, который находится на верхних этажах подъезда. От него тянется витая медная проволока в квартиру.

Второй и, по мнению многих электриков, более безопасный вариант заземления розеток для квартир – зануление. Производится путем подключения проводника к нулевому кабелю, который проходит через распределительный щиток в подъезде.

Как правило, нулевой кабель имеет контакт со щитком через болт, именно к этому болту и нужно подсоединить проводник и завести его в квартиру.

Перед тем, как приступить к монтажу, фото (схему) процесса надо тщательно изучить, чтобы избежать неприятных ситуаций во время работы.

После того, как выполнена разводка сети, и кабели подведены к гнездам, можно приступать к подключению розеток.

Пошаговая инструкция как подсоединить розетку с заземлением:

  • Отключить электроснабжение на щитке
  • Убедиться в том, что электричество отключено. Это делают с помощью индикатора. Если он не работает, значит можно приступать к работе
  • Убрать старую розетку. Для этого откручивают винт, расположенный на корпусе. После этого ослабляют лапки, которые фиксируют розетку к стене, вытаскивают ее и обрезают провода
  • Почистить или заменить на новый старый подрозетник
  • Снять внешнюю изоляцию и зачистить концы проводов
  • Подключение кабелей к розетке. Оголенная часть провода заводится в клемму и затягивается винтом. Для более надежного подключения, рекомендуют оголенную часть провода загнуть кольцом
  • Присоединить третий кабель заземления к контакту розетки
  • Зафиксировать корпус винтами
  • Прикрутить пластмассовую крышку

Оболочки всех входящих в квартиру проводов имеют разную расцветку. Провод заземления выполнен в желто-зеленой гамме, фазный – в красной или коричневой. Нулевой провод – обычно синий или голубой.



Подключение двойной розетки

Если одной розетки недостаточно, используйте двойную. При подключении розетки с заземлением необходимо помнить, что к гнезду должны обязательно подходить провода ноль и фаза. Ноль всегда находится слева, фаза справа, кабель заземления по центру. Кроме того, провода различают по цветам: фаза 1 – коричневый или красный кабель, фаза 2 – черный, фаза 3 – серый, ноль – синий, заземление – желто-зеленый.

Монтаж тройной розетки производится по принципу двойной.

В последнее время используют двойные и тройные розетки с одним входом, куда поступает электричество, и клеммой для заземления. Потом оно равномерно распределяется на отводы.

Как проверить работу розетки с заземлением

Крепко зафиксированная розетка с заземлением не гарантирует исправную работу прибора. Иногда при проведении зануления совершается распространенная ошибка: закрепление защитного контакта и фазы. Проверить, есть ли заземление в розетке, можно индикаторной отверткой. Приложите отвертку к фазному гнезду, а к сенсору – щуп провода с изоляцией. Если индикатор загорелся, то заземление в розетке есть, и подключение розетки с заземлением было произведено правильно.

Если работы по подключению розеток вызывают затруднения, можно заказать услуги специалистов сервиса Юду. Вызов оформляется через сайт youdo.com быстро, абсолютно бесплатно, а мастера работают профессионально и недорого.

Посмотреть видео о том, как установить розетку с заземлением, можно здесь.

Как работает YouDo?

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Как подключить розетку с заземлением. Подключение розетки с заземлением

Поскольку обычно люди думают, что процесс установки или изменения розеток является чем-то специфическим и сложным, мало кто «рискует» делать это самостоятельно. Человек, когда-нибудь в своей жизни разбиравший розетку, наверное, замечал, что дело здесь не ограничивается двумя проводами, имеется еще и третий провод — заземляющий.

Нередко при установке бытовой розетки такой провод попросту игнорируется, что нельзя назвать правильным. Какова же функция заземляющего провода? В данной статье рассмотрим пример как подключить розетку с заземлением.

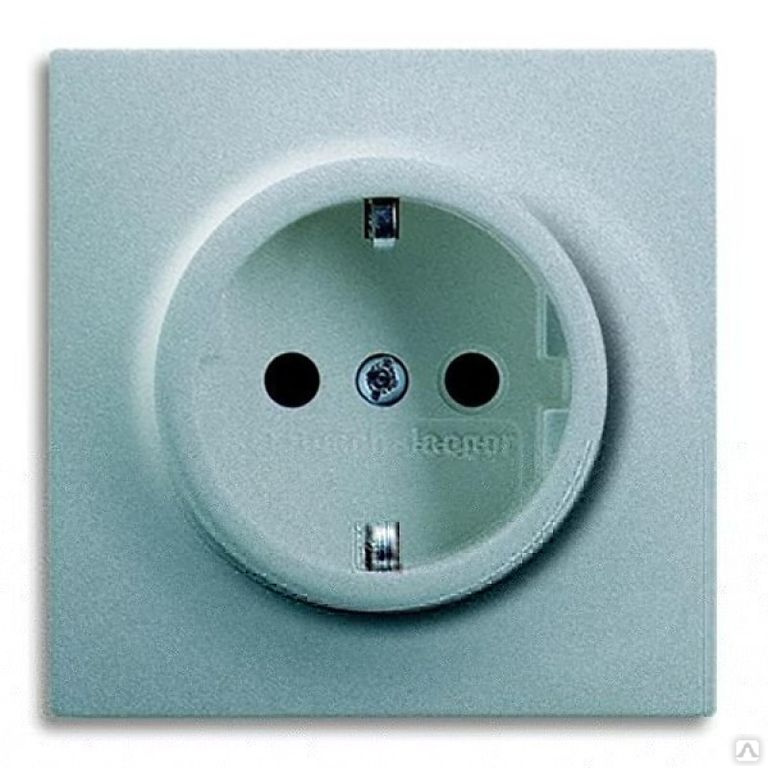

Как выглядит розетка с заземлением

Знание конструктивных особенностей розеток с заземлением является необходимым для правильного выполнения их подключения. Наличие третьего контакта из металла сразу отличает их внешний вид. Существует две категории розеток по конструкции: приборы внутреннего размещения и приборы наружного размещения.

Розетки с внутренним размещением применяются в современных домах, поскольку в оснащение таких домов входит скрытая электропроводка. Сегодня рынок электротоваров заполнен очень большим разнообразием электрических розеток, ведь раньше в домах жилого типа у каждого государства использовались свои стандарты.

Конструкция розеток с заземлением выполнена таким образом, что при включении вначале соприкасаются клеммы заземления, а уже потом контакты фазного и нулевого провода вилки входят в розетку. Такая особенность выполнена в целях безопасности в случае повреждения оборудования его корпус будет заземлен до того как на него будет подано напряжение.

Для чего нужна розетка с заземлением?

Все находящиеся в наших домах бытовые электроприборы подлежат заземлению, в соответствии с техникой безопасности. Заземлять следует металлические элементы электроприборов и электрооборудования, на которое может быть случайно подано напряжение – при коротком замыкании, разрушении изоляции проводов и т.д.

К примеру, это значит, что к любому бытовому прибору должен быть подсоединен заземляющий проводник, который при его попадании на металлический элемент такого прибора отведет напряжение на землю.

На производственных работах так и делают – по помещению от контура заземления осуществляют прокладку заземляющего проводника (металлической шины или кругляка), а от него к металлическому корпусу электрооборудования также прокладывают заземляющий проводник уже меньшего сечения (в наиболее частых случаях медный провод).

Что же касается наших квартир, то металлическая шина или кругляк, конечно же, могут быть проложены и во всех их помещениях, но даже при имеющейся надежности совершения этого дела говорить в данном случае хоть о какой-то эстетичности не приходится. Этим и объясняется необходимость применения розеток с заземлением.

Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке, надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так.

Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является наилучшим вариантом.

Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире (то есть, превратить двухпроводную электропроводку в трехпроводную – фаза, ноль и земля). При вводе же новой линии для розеток осуществлять установку необходимо сразу трехжильным кабелем – фаза, ноль и провод заземляющий.

При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник. Заземляющий проводник является медным изолированным проводом, минимальный размер сечения которого составляет 2,5 квадратных миллиметров (ПУЭ 1.7.127).

Как подключить розетку с заземлением в новостройках

Перед установкой розетки с заземлением в гнездо, необходимо развести и подготовить концы торчащих из нее проводов. Кстати, согласно современным требованиям, из такого гнезда в новых квартирах должны выступать три разноцветных провода.

Помните, что перед выполнением всех работ с электропроводкой необходимо обязательно выключить автомат в электрощитовой. В случае разноцветности проводов предварительно нужно определить фазный, нулевой и заземляющий провод и запомнить цвет каждого.

Для проверки фазного и нулевого провода можно использовать электрический щуп с неоновым индикатором. Маркировка проводов в квартире определяется в соответствии с местом подключения заземляющего провода к корпусу электрощита.

При установке розетки рекомендуется подключение фазного провода к правой клемме, нулевого — к левой клемме, а заземляющего — к нижней или центральной клемме.

В каких случаях можно подключать заземление к розетке? Подключайте заземление к розетке только в том случае, если оно у вас действительно имеется.

Как запрещено подключать заземление к розеткам!

В некоторых случаях подключение розетки с заземлением можно встретить посредством использования нулевого проводника двухпроводной сети и в качестве рабочего нуля, и в качестве защитного, то есть посредством перемычки в розетке с клеммы рабочего нуля на защитный контакт. Однако такой вариант «заземления» нарушает требования определенных пунктов ПУЭ.

Также, на вводе в квартире обычно имеется двухполюсный автомат, пакетник или другой аппарат, производящий коммутацию как фазы, так и ноля. Но необходимо знать о запрещенности коммутации в случае использования нулевого проводника в качестве защитного.

То есть, формальная сторона вопроса состоит в том, что в качестве защитного не может быть использован проводник, в цепи которого имеется коммутационный аппарат.

Необходимо учитывать опасность такой розетки с заземлением, которая объясняется некоторыми факторами.

Во-первых, в случае нарушения целостности нулевого проводника, в любом месте, под фазным напряжением окажутся корпуса электроприборов. Ситуация усложняется и тем, что работа электроприемника при обрыве нулевого провода прекращается и он выглядит обесточенным, то есть безопасным.

Во-вторых, опасность такого подключения розетки с заземлением обусловлена тем, что жилы проводов в щитке в домах с двухпроводкой не отличаются какой-нибудь окраской и любой специалист по электрооборудованиям, осуществляющий работы в щитке, может переключить местами ноль и фазу, вследствие чего корпуса электрических приборов тоже окажутся под фазным напряжением.

Если заземление в доме нет, а проводка уже проложена трехжильным проводом, куда подключать третью жилу? Ничего страшного, просто для подключения задействуйте только две жилы в кабеле, третью (заземляющую желто-зеленую жилу) заизолируйте и оставьте на будущее, будет резервом на случай повреждения одной из жил.

Если нет заземления, как же защитить себя в этом случае спросите Вы? Очень просто — установите УЗО.

Похожие материалы на сайте:

  • Соединение розеток шлейфом
  • Как подключить диммер

Незаземленные и заземленные розетки — Canadian Home Inspection Services

В чем разница между двумя типами розеток?

Современные заземленные розетки на 120 В, также называемые розетками, в Северной Америке имеют небольшую круглую заземляющую прорезь, расположенную по центру под двумя вертикальными прорезями для горячего и нейтрального напряжения, и обеспечивают альтернативный путь для электричества, которое может отклоняться от сети. прибор.

С начала 1960-х годов согласно большинству электротехнических норм требуется, чтобы провод заземления был проложен ко всем розеткам и приборам. До этого большая часть проводки состояла всего из двух проводов (горячий и нейтральный). Заземляющий провод обеспечивает альтернативный путь для электричества, которое может отклоняться от прибора или продукта, чтобы безопасно вернуться к выключателю или блоку предохранителей и выйти из здания в основное заземляющее соединение.



Если дом был построен до 1960 года, в нем, вероятно, есть по крайней мере несколько незаземленных розеток с двумя штырями, хотя некоторые из них могли быть заменены на заземленные розетки. С 1962 года Национальный электротехнический кодекс требует трехштырьковых розеток для всех новых домов.

Большинство бытовых электрических розеток подключены к цепям 120 вольт. Если по проводу проходит больше энергии, чем это, риск неисправности увеличивается. Вот почему перегружать розетки, подключая слишком много приборов, — плохая идея… и еще больший риск, если вы перегружаете незаземленную розетку.

Следите за износом проводов и их защитной изоляции. Короткое замыкание в розетке в сочетании с незаземленными розетками, обычно встречающимися в старых домах, является рецептом потенциального возгорания и травм.

Почему важны розетки с заземлением?

Чтобы понять почему, вы должны понять, что делает заземленная розетка. Две вертикальные прорези представляют собой как «горячий», так и «нейтральный» провод. Заземляющий провод в заземленной розетке подключается к нейтральному вертикальному слоту. Почему избыточность? Он действует как отказоустойчивый. Если что-то пойдет не так с розеткой, например, короткое замыкание, электричество просто безопасно пройдет по заземляющему проводу обратно к панели. Без заземляющего провода это электричество может попасть в такие материалы, как ткани, расположенные рядом с розеткой, или в очень незадачливого человека.

Можно ли просто заменить розетку с двумя розетками на розетку с тремя розетками?

Замена розетки с двумя розетками на розетку с тремя розетками без замены электропроводки может служить, казалось бы, подходящей розеткой для трехконтактных приборов; однако это «обновление» потенциально более опасно, потому что розетка будет казаться заземленной, и будущие домовладельцы могут никогда не узнать, что их система не заземлена. По эмпирическому правилу, если в здании все еще используется проводка с ручкой и трубкой, это скорее всего что любые трехгнездовые розетки незаземлены .

Как можно безопасно обновить незаземленные розетки?

Модернизация электрической системы может быть выполнена одним из следующих способов:

  1. Установите розетки с тремя разъемами и подключите их так, чтобы они были правильно заземлены. Это означает, что все новые розетки потребуют прокладки нового провода от розетки обратно к главной панели. Это самый дорогой вариант.
  2. Установите распределительную коробку рядом с главной панелью (к распределительной коробке должен быть постоянный доступ). Проводники заземления оборудования в распределительной коробке должны быть правильно подключены к проводнику заземления оборудования, размер которого соответствует цепи, которая заканчивается на заземляющей шине на вспомогательной панели или нулевой шине на главной панели, чтобы гарантировать, что этот метод соответствует нормам. Новая проводка может быть проложена от распределительной коробки к розеткам, требующим модернизации. Распределительная коробка — это правильный способ «сращивания» проводов без какой-либо заботы о безопасности. Этот вариант также является дорогостоящим для интеграции.
  3. Установите прерыватели цепи замыкания на землю (GFCI). Они могут быть установлены выше по течению или непосредственно на выходе. Это хороший вариант для незаземленных розеток, расположенных во влажных помещениях, таких как ванные комнаты, кухни или гаражи. Розетка по-прежнему будет незаземленной, но GFCI автоматически «отключит» цепь (отключив электрический ток) в случае скачка напряжения. GFCI являются приемлемой заменой, потому что они защищают от поражения электрическим током даже при отсутствии заземления, но могут не защитить устройство с питанием. Кроме того, розетки с защитой от перенапряжений могут не работать эффективно с устройствами защиты от перенапряжения. Незаземленные розетки с защитой GFCI должны быть обозначены этикетками, которые поставляются с новой розеткой, с надписью: «Оборудование не заземлено». На сегодняшний день это самый популярный и экономичный метод обеспечения безопасного подключения приборов, требующих заземления.

Нужно ли заменять каждую розетку на GFCI или только первую в цепи?

Первая розетка в цепи обеспечивает защиту всех розеток выше по потоку. Однако важно отметить, что необходимо правильно определить, какая розетка находится первой в цепи.

Также имейте в виду, что многие электрические устройства могут быть подключены к незаземленной розетке: небольшие кухонные приборы, лампы, радиоприемники и т. д.

теперь разрешена одна розетка холодильника. Кодекс был пересмотрен, чтобы более четко указать, что требование применяется только к емкостям, предусмотренным 26-712 (d) (i) для холодильников на кухнях. Требование не распространяется на холодильники, установленные в других местах.

Во всяком случае, запомните это:

  • Вы НЕ МОЖЕТЕ заземлить незаземленную розетку без прокладки нового провода.
  • Каждая отдельная незаземленная розетка должна быть обновлена ​​отдельно.
  • УЗО
  • могут быть установлены на первом выходе в цепи и обеспечат некоторую защиту от сбоев, но не защищают приборы и не работают эффективно с устройствами защиты от перенапряжения. Эти розетки ДОЛЖНЫ быть обозначены как «Нет заземления оборудования».
  • Наймите лицензированного электрика, чтобы он выполнил работу должным образом.

Для получения дополнительной информации о ЗАЗЕМЛЕННЫХ цепях, пожалуйста, обратитесь к нашей статье, нажав здесь

Как проверить электрические розетки на заземление

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик №176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электроустановках. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 24.01.22

Ель / Кевин Норрис

Обзор проекта

Существует множество тестов, которые вы можете выполнить на своих розетках, и несколько различных инструментов, которые вы можете использовать для этого. Например, мультитестер — это универсальный инструмент, используемый электриками для выполнения различных тестов. Но для большинства домовладельцев очень простой небольшой инструмент, называемый тестер неоновой цепи, может проверить розетки на наличие заземления и выполнить несколько других диагностических тестов. Лучше всего, это стоит всего несколько долларов.

Одним из наиболее важных тестов является определение того, правильно ли заземлены ваши розетки. Домашняя система заземления – это важная функция безопасности, предназначенная для того, чтобы направлять электричество «на землю» в случае короткого замыкания. Правильно заземленная электрическая система с гораздо меньшей вероятностью вызовет пожар или поражение электрическим током в случае короткого замыкания.

Тестирование розеток также полезно, если вы сами занимаетесь ремонтом электрооборудования. Это поможет вам определить, отключено ли питание, прежде чем приступить к работе с проводкой, а также проверит, правильно ли вы выполнили ремонтные работы.

В зависимости от возраста вашего дома ваши розетки будут одного из двух типов: поляризованные розетки с 2 разъемами или заземленные розетки с 3 разъемами. Эта статья покажет вам, как использовать тестер неоновых цепей для проверки розеток на наличие питания, обратной проводки и заземления.

Оборудование/инструменты

  • Неоновый тестер цепи

Ель / Кевин Норрис

Как узнать, заземлена ли поляризованная розетка с 2 разъемами

Если у вас старый дом, у вас могут быть розетки, которые имеют только два вертикальных слота для штырей вилки, а не розетки с 3 слотами, которые есть в новых домах.

Если вы внимательно посмотрите на розетку с двумя слотами, вы можете заметить, что один слот шире другого. Это известно как поляризованная розетка, и если она подключена правильно, провод горячей цепи будет подключен к более узкому разъему, а провод нейтральной цепи подключен к более длинному разъему.

  1. Проверка мощности

    Чтобы проверить наличие питания на поляризованной розетке, поместите один щуп тестера неоновых цепей в меньший слот, а другой щуп — в больший слот. Если тестер загорится, вы установили, что розетка включена, и вы можете продолжить тестирование.

    Ель / Кевин Норрис

  2. Тест на землю

    Как только вы убедитесь, что у вас есть питание, извлеките зонд из более длинного слота и коснитесь им винта в центре крышки. Если тестер загорается или регистрируется, розетка заземлена и подключена правильно, и ваша работа выполнена. Если нет, переходите к следующему тесту.

    Наконечник

    Если винт крышки покрыт краской, у тестера могут возникнуть проблемы с контактом. Убедитесь, что между щупом тестера и винтом имеется хорошее металлическое соединение.

    Ель / Кевин Норрис

  3. Тест обратной проводки

    Поместите один щуп тестера в длинную (нейтральную) прорезь, а черный щуп – на центральный винт крышки. Если тестер загорается, вы установили, что розетка подключена неправильно. Горячий и нейтральный провода перепутаны местами и должны быть переключены, чтобы сделать правильное соединение. Обычно это связано с переключением винтовых клемм на розетке.

    Ель / Кевин Норрис

  4. Тест на отсутствие заземления

    Теперь попробуйте поместить один щуп тестера на винт в середине крышки и поместить другой щуп в каждый из других слотов (маленький и большой слоты) по одному, чтобы увидеть, загорается ли тестер. Если он не горит ни в одном из слотов, розетка не заземлена. Это ситуация, которая может потребовать внимания профессионального электрика для устранения неполадок и устранения проблемы.

    Ель / Кевин Норрис

Как узнать, заземлена ли розетка с 3 разъемами

Розетки с тремя гнездами обычно указывают на то, что у вас более новая система проводки или система, которая была обновлена ​​до более современных стандартов. Здесь третья круглая розетка — это заземляющее соединение.

  1. Проверка мощности

    Чтобы проверить питание в розетке с 3 разъемами, поместите один щуп тестера в маленькую вертикальную (горячую) прорезь, а другой щуп — в большую вертикальную (нейтральную) прорезь. Если контрольная лампа загорается, розетка активна и работает правильно.

    Ель / Кевин Норрис

  2. Тест на землю

    Убедившись, что в розетке с 3 разъемами есть питание, выньте датчик из большого (нейтрального) разъема и приложите его к центральному винту на крышке. Тестер должен загореться, если заземление в порядке и розетка подключена правильно.

    Теперь снимите зонд с винта и поместите его в круглую нижнюю прорезь на гнезде. Тестер также должен загореться в этом положении. Если тестер не загорается, есть две возможности: либо проводка розетки перепутана, либо отсутствует заземление.

    Если он вообще не горит, переходите к следующему тесту.

    Ель / Кевин Норрис

  3. Тест обратной проводки

    Поместите один щуп в длинную вертикальную (нейтральную) прорезь, а другой щуп на центральный винт крышки. Если тестер загорается, вы установили, что розетка подключена неправильно — горячий провод неправильно прикреплен к нейтральному гнезду на розетке. Хотя вы можете не заметить разницы, поскольку лампы и другие приборы в этой ситуации будут работать правильно, это потенциально опасно.

    Обычно решение довольно простое: поменяйте местами винтовые клеммы на розетке.

    Ель / Кевин Норрис

  4. Тест на отсутствие заземления

    Теперь попробуйте поместить один щуп в круглое отверстие и поместить другой щуп в каждую из двух вертикальных прорезей (маленькую и большую прорези) по одному, чтобы увидеть, загорается ли тестер. Если ни один из них не горит, розетка не заземлена.

    Незаземленная розетка — это проблема, которую должен решить электрик. Проблема может заключаться в том, что заземляющий провод цепи не подключен к розетке, но также возможно, что сама система не заземлена и нуждается в обновлении.

    Ель / Кевин Норрис

Если нет питания

Если есть ситуация, когда в розетке вообще нет питания, у вас другая проблема. Возможные причины включают в себя:

  • Простое слабое соединение на розетке прерывает подачу электричества. Проверьте соединения винтовых клемм розетки и убедитесь, что они надежно закреплены.
  • Проводка от автоматического выключателя или предохранителя повреждена и не замыкает цепь.
  • Сработал автоматический выключатель или перегорел предохранитель. В этих случаях вы можете сбросить выключатель или заменить предохранитель, если в цепи нет видимых дефектов.
  • Неисправное устройство где-то в цепи вызывает короткое замыкание. Попробуйте отключить все, что подключено к этой цепи, переустановите автоматический выключатель или замените предохранитель, а затем снова подключите устройства к цепи по одному, чтобы найти проблему, если таковая имеется.

Почему один выходной штырь розетки больше другого? 9№ 0001

Один разъем для розетки больше другого, чтобы уберечь вас от несанкционированного провода в вашем фене, пылесосе или кофеварке.

Возиться с электрической вилкой и переворачивать ее до тех пор, пока она не встанет в нужные гнезда в розетке, может раздражать. Но эти вертикальные штыри на вилке не зря.

Большие и меньшие прорези в розетке и штыри на вилке предназначены для обеспечения безопасности при работе с феном, кухонным комбайном, пылесосом, настольными лампами и другими электроприборами, подключаемыми к розетке.

На этой странице

Почему розетка выглядит как лицо

Две вертикальные прорези на розетке над круглым отверстием могут выглядеть как неожиданный смайлик, но такая конфигурация соответствует национальному стандарту для вилок, позволяющих плотно и безопасно вставлять их в розетку.

В США 120-вольтовая розетка имеет две вертикальные прорези и круглое отверстие по центру прямо под ними. Если смотреть на настенную розетку с круглым отверстием внизу, правый, или горячий, слот немного меньше, чем левый, или нейтральный, слот. Небольшое отверстие предназначено для штыря заземления оборудования на трехконтактной вилке.

Если вилка имеет только два контакта, один побольше и один поменьше, то это поляризованный тип. Но в нем нет заземляющего штыря, как это часто бывает с лампами или другими электрическими устройствами меньшего размера.

Почему один штырь больше

Поляризованные вилки без заземления имеют один штырь, нейтральный, который больше другого, чтобы обеспечить правильное ответвление горячего провода, который является меньшим. Электричество течет в цепи, которая представляет собой замкнутый путь компонентов, где электроны текут от источника тока.

Для простоты мощность розетки течет от горячего к нейтральному. Когда вилка вставлена ​​в розетку, она замыкает цепь от горячего слота к нейтральному слоту, так что электричество безопасно течет от электрической системы дома к подключенному к розетке устройству. Это быстро доставляет поток электричества, который запускает двигатель, нить накала, катушку или другой элемент в процессе.

Розетки с двумя штырями по сравнению с. Розетки с тремя контактами

Основное различие между розетками с двумя и тремя контактами заключается в заземляющем проводе. Штырь заземления на розетке служит двум важным целям.

Для любого электроприбора или оборудования, заключенного в металл, такого как холодильник или стиральная машина, металлический корпус или рама соединяется с заземляющим проводом в шнуре питания.

Этот провод заземления оборудования соединяется с заземляющим контактом на выходе из розетки, который соединяется с проводом заземления оборудования в проводке ответвленной цепи обратно к главному электрическому щиту. Там заземляющий провод оборудования подключается к системе заземления дома и земле. Это гарантирует, что при нормальных условиях эксплуатации прибор «заземлен» и не представляет опасности поражения электрическим током.

Однако, если горячий провод внутри прибора оторвется и коснется металлической рамы или корпуса, возникнет опасное состояние замыкания на землю и опасность поражения электрическим током. Затем заземляющий провод оборудования отводит чрезмерный ток замыкания на землю обратно на главный электрический щит и перегорает предохранитель или отключает автоматический выключатель, отключая подачу электроэнергии.

Все это происходит в мгновение ока, и мы надеемся, никто не получит удар током.

Розетки с двумя штырями

Розетки с двумя штырьками были стандартными в домах, построенных до 1960-х годов. Хотя они не относятся к типу заземления, их безопасно использовать, если они работают должным образом в соответствии с Национальным электротехническим кодексом. Проверьте двухконтактную розетку с помощью тестера цепи, чтобы убедиться, что ее безопасно использовать для небольших бытовых приборов и других предметов повседневного обихода.

Трехштырьковую вилку нельзя использовать с розеткой с двумя штырьками. Ни в коем случае не ломайте заземляющий штырь трехштырьковой вилки. Это может создать серьезную опасность поражения электрическим током.

Розетка с двумя контактами может создать повышенный риск:

  • Электрический пожар;
  • Поражение электрическим током;
  • Повреждение электронного элемента.

Однако розетка с двумя контактами незаземленного типа сама по себе не представляет опасности, если она правильно подключена и находится в хорошем рабочем состоянии.

Большинство опасностей возникает, когда кто-то пытается неправильно использовать розетку с двумя контактами. Они подходят для зарядных устройств для мобильных телефонов, настольных ламп и других двухштырьковых вилок, но их нельзя использовать ни для чего с трехпроводной вилкой. Существует много доступных электрических «адаптеров», но их неправильное использование может создать серьезную опасность поражения электрическим током.

Розетки с тремя контактами

Розетка с тремя контактами оснащена заземляющим проводом, который помогает предотвратить опасные поражения электрическим током или возгорание.

РубрикаРазное
