Как правильно накачать воздух в гидроаккумулятор

Что это такое, гидроаккумулятор, наверное, знают многие. Как правильно накачать воздух в гидроаккумулятор, мало кто знает.

Многие сами следят за этим важным в системе водоснабжения, прибором. Даже называют какие-то параметры настройки работы гидробака. А что нужно знать на самом деле!?

1. Почему аккумулятор

2. Где искать мембрану

3. Что расширяет расширительный бак

4. Как правильно накачать воздух в гидроаккумулятор

Гидроаккумуляторы

Почему аккумулятор

Гидроаккумулятор в водоснабжении частного дома, имеет значение, не менее важное, чем насос или реле давления. Вместе они составляют автоматику системы.

Если емкость бака больше 50 литров, то, как правило, мембрана проходная и имеет сверху ответный выход через металлический штуцер, а значит, на него можно прикрутить все контрольные приборы: реле давления, манометр, реле сухого хода, воздухоудалитель.

Помимо ёмкости и объёма, баки разделяются по расположению. Горизонтальные и вертикальные. Технически, разницы никакой, как будет стоять гидроаккумулятор. Лишь бы места хватало.

Баки, горизонтального исполнения, также удобно вешать на стены, используя ножки бака для крепления. Но помните, чем больше бак, тем крепче должна быть стена и крюки крепления к ней.

Не обходятся без гидробака и насосные станции. Точнее, не существует насосных станций без них. Именно здесь видно, как подобрано соотношение насос-гидроаккумулятор.

Это очень важный аспект в подборе оборудования для скважин на воду и колодцев. Потому, что нельзя, чтобы малый насос надрывался, наполняя большую емкость, преодолевая давления воздуха, сопротивление резиновой мембраны и высоту подъема из недр земли.

И наоборот, большой бак при малой потребности воды, станет хранилищем жидкости с неприятным запахом.

Так, что же это за штука? Гидроаккумулятор. Гидро – это понятно, вода. Аккумулятор – это сбор, сохранение, запас. Вроде, все ясно.

А нужен ли запас? Если нужен, то сколько? Сколько воздуха качать? Ведь объем баков этих, разный. От 18 литров и до 1000.

И важно ли, какой насос будет качать в него воду. И почему его ещё называют мембранный бак.

Где искать мембрану

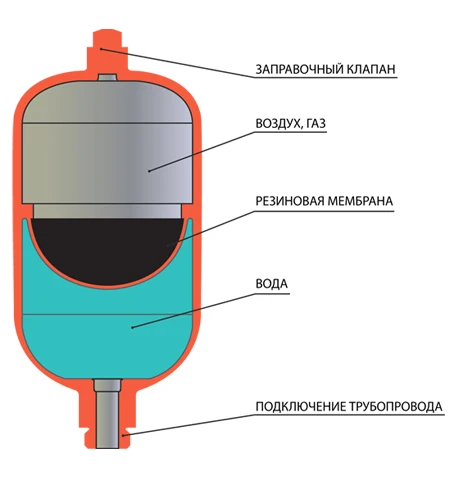

Мембрана, в основе всего этого устройства. Ещё её называют диафрагмой. Такой резиновый мешок, напоминающий многим грушу, поэтому, мембрану ещё называют этим фруктом.

В общем, пока не запутались в конец, рассказываю. Мембранный бак может выполнять функции аккумулятора в системе водоснабжения и расширительного бака в системе отопления. В обоих случаях, он служит компенсатором давления и принимает на себя гидроудары.

каждому баку свою мембрану, диафрагму,»грушу»

Что расширяет р

асширительный бак

Расширительный бак в системе отопления спасает трубы и радиаторы от разрыва в тот момент, когда котёл нагревает жидкость внутри них и она начинает расширяться.

Бак принимает в себя излишки тосола или воды под давлением, а при их остывании, за счет давления воздуха с обратной стороны мембраны, выталкивает обратно в систему. Так работает бак расширительный.

Расширительный бак принимает на себя излишки жидкости отопления

Как правильно накачать воздух в гидроаккумулятор

Нужно знать, что гидроаккумулятор, объёмом 100 литров, вмещает всего 60-70 литров жидкости, так как остальное место занимают непосредственно мембрана и воздух, закачанный именно для компенсации давления и которого должно быть ровно столько, сколько требуется реле давления для включения насоса.

Если проще говорить, давление воздуха в баке, должно быть 70% от нижнего значения настройки реле. Например: включается у вас насос на 2х атмосферах. Это и есть нижнее давление.

Значит, 2 х 0,7=1,4. вот такое давление воздуха должно быть в баке.

Еще, баки отличаются цветом. Так повелось, что для отопления они, красные, а для воды, синие. Еще встречались серые. Они тоже применяются в отоплении, как расширительные. Но их мало.

Давление воздуха в гидроаккумуляторе, нужно проверять только в пустом баке, без воды. Иначе, Вы получите не объективный результат, что приведёт к сбою в настройках системы.

Найдите черную крышку на баке. Открутите её. Под ней есть ниппель, как на колесе автомобиля. Подсоедините к нему манометр, что бы измерить давление или сразу компрессор, что бы накачать воздух.

Хотя бы раз в полгода проверяйте наличие воздуха в баке!!!

Про производителей гидроаккумуляторов, расскажу в рамках другой статьи.

И не забудьте БЕСПЛАТНО скачать мою книгу «5 секретов скважины на воду»

Насколько публикация полезна?

Нажмите на звезду, чтобы оценить!

Средняя оценка 3.2 / 5. Количество оценок: 9

Оценок пока нет. Поставьте оценку первым.

Простая самостоятельная диагностика типичных неисправностей…

Давно были у меня подозрения о неправильной работе водопроводной системы в моем доме. Да все руки никак не доходили заняться этим вплотную. Ну вроде работает же все, чего тогда туда лезть то? Вот тут, пожалуй и вылезает первый вопрос. А какие такие внешние признаки должны заставить домовладельца обратить особо пристальное внимание на свое водоснабжение?
Очень просто -принимаете душ и «на собственной шкуре» вдруг почувствовали резкие перепады от холодной к горячей и наоборот,

бывает холодная вода идет из крана с нормальным напором , а бывает как то не особо бодро , а «с ленивцей» как то она течет,
чаще , чем обычно вы слышите, что включается насос насосной станции ( например, простой способ, если у вас установлен гидроаккумулятор на 50 литров и после двух подряд сливов воды унитазом уже включается насос — значит у вас проблемы-надо разбираться и чинить).

Вот те первые признаки, по которым домовладельцу пора вновь засучить рукава и начинать выяснять, что именно не так в его водоснабжении . Что ж, первый шаг ну совсем прост и доступен даже прекрасной нашей половине. Открываем во всем доме один единственный кран — кран холодной( без примеси горячей!) воды. Смотрим как из крана течет вода до тех пор, пока не запустится ( услышите это ) насос водоснабжения . Услышили, что насос запустился, кран закрыли, подождали ( опять услышили), пока насос выключится. Все, теперь ваш гидроаккумулятор полон. Берем 5-ти литровую посудину ( например пустую бутыль из под воды «Шишкин лес «) и , при всех закрытых кранах в доме , пользуясь только одним краном холодной воды ( совсем без примеси горячей!) наполняем эту посудину . Цель — выяснить сколько именно литров холодной ( без примеси горячей!) воды надо слить , чтобы заставить насос включиться . ( Дальше я приводу все объемы для 50 литрового гидроаккумулятора — тк у меня именно такой). Оп, набрали одну посудину — 5 литров, слили, а во второй заход и половины посудины не набрали, а насос уже включился. Таким образом слив всего лишь 7-ми литров холодной воды из полного гидроаккумулятора заставил насос включиться. Это очень маленький объем, в нормально работающей такой системе слить пришлось бы не 7, а все 15 литров до запуска мотора.

Значит разбираемся дальше. Вооружившись шинным манометром , тем самым, которым проверяете давление воздуха в шинах своего автомобиля ( купите себе еще один такой , исключительно для котельной) подходим к гидроаккумулятору своей насосной станции водоснабжения. Находим на гидроаккумуляторе резьбу ниппеля ( часто закрыта круглой пластиковой крышкой, которую надо просто крутить, пока не открутится). Измеряем,(как в автомобильной шине ) давление воздуха в гидроаккумуляторе. Тут возможны варианты . Если пытаетесь измерить давление воздуха а из ниппеля гидроаккумулятора брызгает вода — это проблема «дырявая груша» гидроаккумулятора. Придется повозиться. Придется или покупать новую грушу или ( что куда менее надежно) пытаться ремонтировать старую. Если никакой воды не льется но и давления воздуха монометр не показывает ( показывает 0 , или показывает меньше 1,4 бар) . Если показывет меньше 1,4 бара . Отключаем электропитание насоса, открываем где то ( где удобно) кран холодной воды, ждем, пока вода прекратит литься из открытого крана ( манометр давления воды на насосной станции покажет 0).

Подключаем к ниппелю гидроаккумулятора обычный автомобильный насос ( купите себе еще один автомобильный насос , исключительно для котельной) и качаем. Приготовьтесь к тому, что качать придется долго и упорно — объем воздушной полости гидроаккумулятора большой. Качаем и следим за тем сколько накачали по манометру, который встроен в ваш насос. Накачали до 1,4 бара . Стоп. Тут нельзя слишком перекачать! Сняли насос с ниппеля. Проверим себя, ткнув шинным манометром в ниппель гидроаккумулятора — должен показать близкую к 1,4 бар величину. Теперь включаем электропитание насоса и ждем пока он накачает водой полный гидроаккумулятор и автоматически выключится. Дальше так. Опять тыкаем шинным манометром, теперь уже в полностью заполненный водой гидроаккумулятор:

если шинный манометр покажет вам «много» — заметно выше 1,4 бара, ну, например, 2,7 бара то запишите этот результат и считайте, что вы, возможно, отделались легким испугом. Дальше, прсто регулярно, один раз в день, дня три последите шинным манометром за давлением воздуха в гидроаккумуляторе и, если оно сталось все таким же большим как то, которое вы записали.
Можно расслабиться , проводить контроль давления на полном шидроаккумуляторе раз в месяц и, как снизилось, докачивать до той самой величины, что была записана (однако раз в год, опять слить всю воду и сделать давление воздуха 1,4 бар в пустом гидроаккумуляторе) .
а вот ежели шинный манометр опять показал вам 0 ( ну или сильно меньше 1,4 бар) значит нам не повезло. Значит воздушная полость гидроаккумулятора пропускает воздух- «не герметичность корпуса». Гидроаккумулятор просто не работает так как должно. Тут придется повозиться и об этом дальше.

Slava

около 1 месяца назад

Привет из морозного Нижнего Новгорода!

И всем поздравления с прошедшими праздниками

около 1 месяца назад

Slava

около 1 месяца назад

Slava

3 месяца назад

Один дома 🙂

3 месяца назад

Slava

3 месяца назад

Slava

4 месяца назад

Минус 4 .

4 месяца назад

Slava

4 месяца назад

Slava

6 месяцев назад

Обшить дом сайдингом.

Продолжаю свой проект по капитальному ремонту старого сруба. Про все основные этапы проекта я всегда довольно подробно рассказываю . Теперь рассказ про то как получилось обшить старый дом, сруб …

6 месяцев назад

Slava

6 месяцев назад

Slava

8 месяцев назад

Конденсат на деревянном потолке погреба.

Вот, казалось бы, новость … Ну да …конденсат в погребе … и что … не первый и не последний, кто наступил на эти грабли … И все таки . Те, кто давно следит за моим процессом ремонта сруба в курсе всех…

8 месяцев назад

Slava

8 месяцев назад

Slava

8 месяцев назад

Какая чувствительность светодиодной лампы к окружающей.

.. Так ли очевиден ответ на этот, очень интересный, по моему, вопрос. Пусть я включил светодиодную лампу в помещении где температура + 23 . Пусть через 30 минут диодная плата лампы под рассеивателем…

8 месяцев назад

Slava

8 месяцев назад

Slava

8 месяцев назад

Подготовка сруба для отделки сайдингом …и другие мелочи .

Лето это маленькая жизнь … Так и есть, особенно, когда живешь в своем доме на своей земле. Летом всегда прибавляется множество дел и забот на земле. Зимой всё это хозяйство аккуратно прячется под…

8 месяцев назад

Slava

8 месяцев назад

Slava

9 месяцев назад

Неубиваемый светильник-переноска из СССР.

Всего то потребовалось залезть на чердак… Делов то . Но там темно. Надо какой то свет. Тащить туда настольную лампу как то совершенно не хотелось. И тут я вспомнил о том, что есть у меня старинной…

9 месяцев назад

Slava

9 месяцев назад

Slava

9 месяцев назад

Полив и капельницы для автоматического полива.

Из трех вариантов компенсационных капельниц для полива, мне больше всего понравилась эта: Капельница компенсированная 2л/час (желтая)

9 месяцев назад

Slava

9 месяцев назад

Slava

9 месяцев назад

ROCKWOOL для теплого пола и вход в подвал с улицы и из дома.

Очередной этап работ внутри сруба – пол.

Пол делаю утепленным. И продолжаю использовать только тот материал, который остался после сноса пристроек. Установил, выровнял и укрепил с шагом 600мм…

9 месяцев назад

Slava

9 месяцев назад

Основы гидравлики, устранение неполадок, фильтры и аккумуляторы

Общие сведения, которые следует помнить

Закон Паскаля. Давление, оказываемое на одну точку или область жидкого тела, немедленно передается на все части тела и действует с одинаковой интенсивностью.
Давление всегда стремится переместить жидкость из точки высокого давления в точку низкого давления.
Давление, действующее на площадь, становится силой. Равные силы, действующие в прямом противодействии друг другу, отменяют или нейтрализуют друг друга.

Для создания потока необходим перепад давления на отверстии. Нет падения давления = нет потока. Насосы не создают давления, только поток. Ограничения потока создают давление. Масло течет по пути наименьшего ограничения.
Гидравлическое масло практически несжимаемо – 0,4% при 1000 psi, 1,1% при 3000 psi по объему.
Масло, необходимое для перемещения цилиндра – площадь поршня x ход поршня.
231 дюйм3 = 1 галлон
2,5 фута масла = 1 psi

Информация по поиску и устранению неисправностей

Причины утечки штока цилиндра:

чистота при установке
насечки и порезы на стержне
неправильная смазка
чрезмерная затяжка уплотнения
перевернутое уплотнение
загрязнение, особенно во время втягивания штока (необходим сильфон в грязной среде)
химическое и тепловое разложение

Влияние высокого содержания воздуха в гидравлическом масле:

губчатая реакция
повышенная тепловая нагрузка (температура воздуха увеличивается при сжатии)
окисление и термическое разложение масла
пониженная вязкость масла
кавитационная коррозия
высокий уровень шума
снижение эффективности

Фильтрация масла

Необходимо фильтровать масло прямо из нового цилиндра для использования с пропорциональными клапанами, так как оно недостаточно чистое.
Используйте фильтры 6-12 микрон на стороне подачи масла к пропорциональным клапанам.
Используйте 25-микронные фильтры на обратном трубопроводе в резервуар.
Фильтры с аварийными сигналами должны подавать сигнал, когда фильтры имеют падение давления 90% от нормального. Если перепад давления слишком велик, масло будет проходить мимо фильтра и загрязнять всю систему.
При вводе в эксплуатацию новых фильтров всегда выпускайте воздух перед повторной установкой крышки.
Использование нескольких фильтров с последовательным уменьшением размера фильтра значительно увеличивает общий срок службы фильтра.

Основные сведения о гидроаккумуляторах

Аккумуляторы в гидравлических контурах используются для нескольких целей — для гашения гидравлических пульсаций, ударов и шума и/или для создания резервуара для забора жидкости, когда движения привода превышают производительность насоса или системы подачи. Типы аккумуляторов включают баллонную, диафрагменную и поршневую конструкцию.

Аккумуляторы часто упускают из виду при обычном обслуживании. Их следует проверять не реже одного раза в год. Чтобы проверить давление заряда аккумулятора, необходимо отключить насос подачи и сбросить давление в системе на аккумуляторе.

В верхней части аккумулятора расположено специальное соединение (аккумуляторы всегда следует устанавливать вертикально, чтобы уменьшить износ камеры).

Давление в аккумуляторе зависит от его функции во время работы. Для снижения вибрации/ударов давление в аккумуляторе должно составлять примерно 60 % от минимального рабочего давления. Для целей резервного потока давление ближе к 90% от минимального рабочего давления. Чем ниже заряд аккумулятора, тем больше в нем будет свободного масла.

Аккумуляторы заправлены азотом. Никогда не используйте воздух или кислород для зарядки любого типа аккумуляторов, так как это может создать взрывоопасную атмосферу под давлением.

Наконец, быстрый способ проверить заряд аккумулятора — отключить насос подачи. Если аккумулятор остается заряженным, медленно откройте сливной клапан и следите за скоростью снижения давления. Когда давление резко падает до нуля, это предварительная зарядка гидроаккумулятора.

Для получения дополнительной информации об улучшении работы ваших гидравлических систем обратитесь к представителю Valmet.

Что такое гидроаккумулятор и как его подключить? – Billiou’s, Inc.

Гидроаккумулятор применяется в автономных системах водоснабжения для стабилизации давления. Защищает от гидроударов и создает запас воды на случай отключения электричества. Он пригодится в сельской местности и незаменим в загородных домах без центрального водопровода. В этой статье мы расскажем, что такое гидроаккумуляторы, как они работают, какие бывают, что нужно для установки и как самому установить систему водоснабжения.

Что такое гидроаккумулятор?

ELECTROLUX Quantum Series: Выбор нагревателя

Вода от насоса или водопровода поступает на мембрану гидроаккумулятора. Давление в гидроаккумуляторе без воды 1 – 1,5 бар, с водой 3,5 – 4,5 бар. Гидрореле контролирует значения, включая и выключая насос при достижении минимального и максимального заданных значений. При открытии крана или включении водопотребителя давление воздуха «выдавливает» воду в трубы.

Зачем нужен гидробак?

При включении насоса без гидробака возникает гидроудар – резкое повышение давления в трубах и шлангах. Это может повредить приборы, подключенные к системе (стиральные или посудомоечные машины), сорвать краны, выбивные клапаны, повредить трубы и шланги.

Также всегда имеется небольшой запас воды в гидробаке, что снижает частоту кратковременных пусков насоса и позволяет использовать воду даже при отключенном питании.

Каков объем резервуара для воды?

Объем бака определяет количество воды, которое будет доступно в автономном режиме. Универсальной формулы для его расчета нет, но в среднем 25 литров бака хватает на семью из двух человек в трех точках потребления: кран, душ и туалет. Такого бака хватит на средний расход 2 кубометров воды в час. На случай отключения электричества запаса воды хватит, чтобы помыть руки и налить воду в чайник.

В районах с частыми отключениями электроэнергии или расходом до 3,5 куб.м в час следует выбирать баки от 50 литров, а для большего расхода воды от 100 литров.

Указанный производителем объем — это вся бочка, объем воды внутри будет минимум на треть меньше. То есть 100-литровый бак для воды вместит около 70 литров воды, а то и всего 50 литров.

Гидроаккумуляторы типов

По назначению:

Для систем водоснабжения. Внутри бака находится мембрана в форме грелки, груши или бутылки. Подходит для холодной или горячей воды, в зависимости от материала изготовления.
Для систем отопления. Внутри установлена диафрагменная мембрана. Такой гидробак принимает лишнюю жидкость в теплотрассе, поддерживает стабильное давление в системе.

По типу размещения:

Резервуары бывают горизонтальные и вертикальные. По функционалу они абсолютно одинаковые, выбирайте бак исходя из удобства установки.

Как заменить проводку?

Некоторые модели вертикальных резервуаров имеют клапан выпуска воздуха для открытия воздушной пробки. В горизонтальных и вертикальных баках без вентиля необходимо периодически полностью сливать воду.

Монтаж металлопластиковых труб

Реле гидроаккумулятора представляет собой блок с винтами и пружинами, позволяющий установить минимальный уровень давления, при котором насос включится, и максимальный уровень давления, при котором он выключится. Настройка производится закручиванием винтов. Разница давления между включением и выключением должна быть 2 бара.

Кабель питания насоса подключается непосредственно к реле. Для этого имеется набор клемм или розетка 220 В. Схема подключения кабеля насоса к клеммам прилагается к реле. Для моделей с розеткой просто подключите шнур насоса.

Само реле подключается к сети через клеммы электрического кабеля или предустановленную «вилку».

После этих процедур реле уже установлено в системе. Перед началом установки отключите реле от розетки.

Как подключить гидроаккумулятор к поверхностному насосу?

Схему подключения гидроаккумулятора вы можете увидеть на изображении выше. В помещении должно быть электричество или генератор для питания реле и насоса.

Последовательность подключения:

Прикрепите гидробак к полу.
Проверить давление в баке, без воды оно должно быть от 1 до 1,5 бар.
Вся система соединяется шлангами и трубами через фитинг. Гидравлический бак, реле, манометр, вход и выход воды соединены с ним поочередно через фланцы.
Реле подключено к сети.

Особенности подключения гидроаккумулятора к погружному насосу

Схема подключения погружного насоса аналогична подключению поверхностного насоса. Единственное отличие: к погружному насосу должен быть присоединен обратный клапан, чтобы вода не вытекала из системы обратно в скважину.

Проверка гидроаккумулятора после сборки:

Запустить насос, осмотреть всю систему на герметичность.
Проверить полное давление в баке, оно должно быть в пределах от 3,5 до 4,5 бар.
Проверьте настройки реле на манометре. Если необходимо изменить настройки, делайте это при отключенном реле.

Полезные советы

Как правильно работать дрелью

Давление воздуха в гидроаккумуляторе можно регулировать любым компрессором, в том числе автомобильным, или обычным ручным насосом. Делается это через ниппель в стенке бака. Чем выше давление, тем меньше воды поступает, но сильнее давление.

При давлении ниже 1 бар стенки заполненной водой диафрагмы могут касаться стенок бака. Это приводит к износу диафрагмы, поэтому регулярно проверяйте давление в баке. Для этого к ниппелю бака подсоедините манометр. При полном баке давление воздуха должно быть не менее 3 бар.

Если вы монтируете водопровод самостоятельно, загляните в интернет-магазин «220 Вольт».
