Когда при строительстве дома очередь доходит до устройства кровли, возникает резонный вопрос: как крепить стропила? Ответ на него зависит от многих факторов: конструкции крыши и расчётной нагрузки на неё, крутости скатов, материала и несущей способности стен, предполагаемой усадки строения и т.д. Каждый из этих факторов влияет на выбор способа крепления и стропильного крепежа. Кроме того, к стенам и между собой стропила тоже крепятся по-разному.

Общие сведения

Чтобы лучше ориентироваться в данной теме, нужно знать, что такое стропила, какими они бывают, к чему крепятся, в каких случаях выбирают тот или иной вид стропильной системы.

Стропилами называют несущие конструкции скатных крыш, которые принимают на себя всю нагрузку от кровли и снегового покрова на ней, передавая её на стены здания. В частном домостроении они чаще всего изготавливаются из бруса или досок большого сечения, поставленных на ребро.

Гораздо реже используют металлические конструкции в виде сборных элементов или готовых ферм. Из чего и как делать стропила, решается исходя из расчётной нагрузки на них и предпочтений заказчика.

Конструктивно стропила подразделяются на висячие и наслонные:

• Висячие стропила устанавливают на небольшие дома, гаражи и прочие хозпостройки, у которых пролёт между стенами составляет не более 5-6 метров. Верхними концами они соединяются друг с другом без дополнительной опоры, а нижние, опирающиеся на стены, стягивают горизонтальными элементами – затяжками. Затяжки уменьшают распирающие нагрузки от стропил на стены, принимая их на себя.

• Наслонные стропила устанавливают на здания с большими пролётами свыше 10-12 метров со средней несущей стеной или опорными колоннами. Верхними концами они опираются на коньковый прогон, который в свою очередь поддерживается стойками, упирающимися в лежень – горизонтальная балка, лежащая на колоннах или внутренней стене.
  Если решается задача, как установить стропила на односкатную крышу, то также выбирается наслонная конструкция, так как в ней роль конькового прогона исполняет более высокая стена.

Крепление стропил в нижней части

В нижней части стропила могут опираться прямо на стену, если она сложена из бревна или бруса. На стены из штучных материалов (кирпич, бетонные, газобетонные блоки и т.д.) их опирать нельзя, так как ставить стропила можно только на прочные основания, не передающие влагу.

Но это не единственная причина. Опорой для кровли должна служить конструкция, которая равномерно распределяет нагрузку по стенам. Поэтому на их верхней части по всему периметру монтируют мауэрлат – толстую деревянную балку, исключающую точечную нагрузку на элементы кладки. Между ней и материалом стен обязательно прокладывают гидроизоляцию.

Также кровельная система может крепиться к балкам перекрытия. Это делается в случае с каркасными строениями или мансардными крышами. Часто балки перекрытия используют в качестве затяжек для висячих стропил. Они должны выступать за внешнюю плоскость стен минимум на полметра, чтобы образовать карнизный свес. А стропильная нога устанавливается на край балки.

Это важно. Без мауэрлата или верхней обвязки можно обойтись только при том условии, что стены обладают достаточной прочностью и могут выдержать точечную нагрузку. Поэтому на каркасные постройки стропила устанавливают точно над вертикальными несущими стойками.

Крепление к деревянной стене

Перед тем как установить стропила на бревенчатые или брусовые стены не нужно делать на них никакой обвязки – монтаж осуществляется прямо на несущие конструкции.

При этом способ крепления зависит от предполагаемой усадки строения:

• Если дом уже дал усадку или в случае реконструкции и замены кровли на старом деревянном доме, крепление делают жёстким, вырубая в верхнем бревне пазы под стропила и жёстко закрепляя их скобами или металлическими уголками с двух сторон.

При устройстве кровли на новых деревянных домах используют скользящее крепление. При усадке здания его геометрия может меняться, вызывая избыточное напряжение в местах жёсткого крепления и деформацию конструкции крыши. Чтобы этого не происходило, стропилам оставляют возможность двигаться в поперечном направлении, подстраиваясь под усадку. Для этого используют специальный крепёж, позволяющий им это делать. Это может быть стальной уголок с длинной прорезью на одной полочке вместо монтажных отверстий. Или скользящая опора, как на следующем фото.

Крепление к мауэрлату

О том, как крепить стропила к мауэрлату двухскатной крыши, нужно задуматься ещё на этапе монтажа самого мауэрлата. Если он закреплён на стене сбоку с помощью скоб, вбитых в деревянные пробки, то он не в состоянии нормально воспринимать распорные нагрузки. Поэтому крепление стропильной системы должно быть жёстким, исключающим сдвиги или повороты элементов относительно мауэрлата и друг друга.

Для справки. Безраспорный мауэрлат проще и дешевле в монтаже, но вся кровельная конструкция получается не слишком устойчивой к ветровым нагрузкам. Поэтому его устанавливают только на небольшие постройки – садовые домики, гаражи, бани.

Возможные варианты показаны на схеме:

• На конце стропила выпиливается «седло», которым оно надевается на мауэрлат, после чего соединение укрепляется двумя стальными уголками, установленными с обеих сторон, либо тремя гвоздями, два из которых забиваются сбоку под углом и скрещиваются в теле мауэрлата, а один вбивается в стропило вертикально.
• Вместо изготовления запила к стропильной ноге подшивается опорный брусок, упирающийся торцом в мауэрлат. Так поступают, если возникают сложности с тем, как запилить стропила под нужным углом и нужных размеров. Дальнейшее крепление также осуществляется на перекрещённые гвозди или уголки.
• Запил или опорный брусок ограничивают свободу движения стропилины, не давая ей скользить по опорной плоскости. А дополнительный крепёж не позволяет ей сдвигаться в горизонтальном направлении. Если увеличить степень свободы этого узла, не делая «седло» или используя в качестве крепежа скобу, то максимально жёстким придётся делать соединение стропил в верхней части.

Дома, построенные из газосиликатных блоков, пеноблоков и других относительно хрупких материалов, обязательно усиливаются по верхнему периметру стен монолитным бетонным поясом. Без него невозможно надёжное крепление мауэрлата, так как подобные материалы плохо удерживают в себе крепёж. Как правило, ещё во время заливки бетонного пояса в него вертикально устанавливают шпильки, на которые впоследствии и «насаживается» мауэрлат и фиксируется гайками.

В этом случае деревянная обвязка стен получается более надёжной и хорошо противостоит распорным нагрузкам. Помимо уже описанных способов, как крепить стропила к мауэрлату, можно использовать и другие. Например, с помощью накладной перфорированной пластины с запилом стропильной ноги или без него.

Или на скобу либо три перекрещённых гвоздя без запила. Важно только срезать опорную часть стропила так, чтобы она точно совпадала с плоскостью мауэрлата.

Обратите внимание на то, что при установке без запила стропильные ноги придётся удлинить, нарастив их кобылками, чтобы образовался выпуск для карнизного свеса.

Чтобы снизить распирающую нагрузку на мауэрлат двухскатной крыши, используют скользящие (шарнирные) соединения. Это могут быть и специальные крепёжные элементы, и один вертикально вбитый гвоздь, и крепление на скобу с разнонаправленными зубьями.

Шарнирные сопряжения нижней части стропильных ног чаще всего применяются и тогда, когда надо решить, как крепить стропила на односкатной крыше. Но в этом случае верхнюю часть закрепляют жёстко на коньковой балке или стене односкатной крыши, выполняющей её функции.

Современный стальной стропильный крепёж очень облегчает работу по созданию каркаса крыши.

При их применении стоит воспользоваться следующими советами и рекомендациями:

• все скрепляемые деревянные элементы должны иметь толщину не менее 50 мм;
• фиксировать фасонный крепёж следует оцинкованными саморезами или гвоздями. Причём гвозди должны быть не обычные, а ершённые – с насечками на стволе, длиной минимум 40 мм;
• симметрично расположенные крепёжные элементы можно дополнительно стягивать шпильками, затягивая гайки с обеих сторон стропила.

Крепление к балкам

Основная задача при таком соединении заключается в предотвращении скольжения стропил по балкам, иначе они будут «разъезжаться». Этого допускать нельзя. Так как подстропильные балки часто выполняют двойную роль – балок перекрытия и затяжек для висячих стропил, то сопряжение должно быть особенно надёжным.

Лучше всего использовать врубки различных видов. Самые распространённые – в один или в два зуба, с усилением болтами и хомутами:

• Соединение в один зуб годится для кровельных конструкций с небольшой нагрузкой – односкатных крыш пристроек или двухскатных с крутым наклоном скатов – более 35 градусов. Для этого на конце стропила вырезается зуб, а на балке соответствующее ему гнездо, глубина которого не должна превышать четверти толщины балки во избежание её ослабления. Расстояние от гнезда до конца балки не менее 25-30 см.

• Если расчётная нагрузка на кровлю велика, опорную площадь увеличивают за счет второго зуб, усиливая соединение шипами.
• При болтовом соединении конец стропила сажают в вырубку на верхней плоскости балки, а снизу делают небольшой вырез под болт. Затем сверлят сквозное отверстие перпендикулярно стропильной ноге и затягивают вставленный в него болт гайкой снизу.

Совет. Перед тем как запилить стропила и балки необходимо сделать шаблоны, чтобы каждый раз не переносить необходимые размеры на все детали. Запилы и вырубки удобнее выполнять на земле, подгоняя собранные фермы друг к другу. Это экономит время и силы.

Иногда стропила упирают в конец балки и скрепляют их саморезами, гвоздями либо накладными пластинами. Или сбивают их боковыми поверхностями. Такие соединения очень ненадёжны и допускаются только на лёгких бюджетных нежилых постройках.

Крепление в верхней части

В верхней части элементы конструкции тоже скрепляются по-разному в зависимости от её вида и необходимости создания жёсткого или подвижного соединения.

Висячие стропила могут крепиться встык или внахлёст. Соединение встык довольно жесткое, так как они упираются друг в друга. Для этого верхние торцы срезаются под таким углом, чтобы срезы при установке приняли строго вертикальное положение и плотно состыковались.

Их скрепляют:

• гвоздями, вбитыми под углом: они должны иметь достаточную длину, чтобы пройти насквозь одну стропилину и хорошо закрепиться в другой;
• деревянными треугольными накладками-косынками, закреплёнными с обеих сторон ершёнными гвоздями или саморезами;
• металлическими пластинами на саморезах или болтах.

Ещё один способ стыковки – через горизонтальный прогон из повёрнутой на ребро доски. Торцы стропил с обеих сторон крепятся к ней стальными уголками.

Намного проще крепление внахлёст: не нужно думать, как сделать стропила точной длины и отпилить торцы. Они соединяются боковой плоскостью и скрепляются болтами или шпильками, после чего лишнюю длину просто срезают.

В наслонных конструкциях дополнительной опорой для стропил является коньковая балка. Они могут соединяться над ней уже описанными способами, имея по одной точке опоры. Но крепление будет гораздо более надёжным и прочным, если увеличить площадь опоры с помощью запилов.

В этом случае стропилины можно не скреплять между собой, оставляя им дополнительную степень свободы, а фиксировать индивидуально только на коньковой балке с помощью уголков или накладок.

Если же требуется максимально жёсткое соединение, применяют соединение встык с запилами и укреплением деревянными накладками над и под балкой. Этот способ называют жёстким защемлением.

В заключение осталось добавить, что все запилы и врубки должны обеспечивать идеальное прилегание деталей друг к другу. Без должного опыта и старания выполнить это требование очень трудно. Грубые и неплотные прилегания ни в коем случае нельзя компенсировать прокладками или клиньями, которые в результате усушки или усадки могут вылететь или изменить форму.

Резюме

Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.

Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.

автор Бирюкова Мария

Крыша для бани своими руками

В зависимости от линейных размеров бани и пожеланий застройщика, крыша в бане может быть односкатной или двухскатной, плоской или наклонной. Чаще всего используется вариант наклонной двухскатной крыши, по своим эксплуатационным характеристикам она подходит ко всем климатическим зонам нашей страны, под такими крышами можно обустраивать жилые чердачные помещения.

Крыша для бани своими руками

Баня с функцией гостевого дома

Двухскатные крыши могут быть наслонными (часто применяются на строениях шириной более шести метров) и висячими. Для повышения показателей устойчивости наслонный тип крыш имеет дополнительные упоры стропил, висячие стропильные системы имеют упор только на мауэрлаты или балки потолочного перекрытия (вариант используется редко), в верхней части стропила удерживаются ригелями. Для примера возьмем наиболее распространенный вариант – висячие двухскатные крыши.

Висячие стропила

Висячие стропила пролеты от 13 до 17 м

Виды наслонных стропил

Виды висячих стропил

Расчетная схема висячих стропил

Варианты решения карнизного узла

Содержание материала

• 1 Исходные данные
• 2 Инструкция по изготовлению стропильной двускатной системы
  • 2. 1 Цены на доски
  • 2.2 Видео – Сборка стропил
  • 2.3 Цены на саморезы
  • 2.4 Видео – Как запилить стропила под нужным углом и нужных размеров
  • 2.5 Монтаж стропильной системы
  • 2.6 Цены на соединительные пластины
  • 2.7 Как сделать обрешетку стропильной системы
• 3 Общие советы по монтажу стропильной системы
  • 3.1 Видео – Крыша для бани своими руками
  • 3.2 Видео – Монтаж стропил
  • 3.3 Видео – Монтаж фронтонов
  • 3.4 Видео – Монтаж кровли (часть 1)
  • 3.5 Видео – Монтаж кровли (часть 2)

Исходные данные

Примем во внимание, что размеры бани 5×5 метров, баня из пиленого бруса, верхний ряд исполняет роль мауэрлата. Крыша двухскатная висячая, без утепления.

Пример бани из бруса 5х5 м

Перед началом изготовления стропил нужно сделать предварительные расчеты, с их помощью определим угол наклона и параметры стропильных ног.

На стропильную систему действуют следующие нагрузки:

• постоянные. Вес стропильной системы, обрешетки и кровельного покрытия. Вес кровельного покрытия зависит от конкретного материала кровли и указывается производителем;
• временные. Ветровые и снежные нагрузки, вес рабочих;
• стихийные. Землетрясения, ураганы и т. д. Стихийные нагрузки во время расчетов стропильной системы в нашей стране не принимаются во внимание из-за небольшой вероятности их возникновения.

Во время расчетов толщины и ширины стропил нужно принимать во внимание сумму максимальных значений всех типов нагрузок. Для того чтобы была понятнее технология расчетов, нужно немого разбираться в нагрузках, действующих на каждый отдельный узел крыши.

Конструкция крыши

Нижняя часть стропильных ног садится на мауэрлаты, узел должен воспринимать вертикальные и боковые нагрузки. Ригели работают лишь на разрыв, воспринимают горизонтальные нагрузки. Верхняя (коньковая) часть стропильных ног должна воспринимать горизонтальные усилия сжатия. Пролеты стропил под нагрузкой работают на изгиб. Надеемся, что эти знания помогут вам выбирать наиболее надежные способы крепления архитектурных элементов в узлах.

Нагрузка на погонный метр стропила

Пример расчета снеговой нагрузки на стропила

Пример расчета ветровой нагрузки на стропила

Если вес кровельного материала указывается производителем, то ветровую и снеговую нагрузку нужно рассчитать самостоятельно.

Таблица снеговых нагрузок

Показатели зависят от максимальной высоты снежного покрова в каждом регионе. По карте снеговых нагрузок определяется конкретная зона проживания и с помощью таблицы определяется максимальное усилие.

Карта ветровых нагрузок

Карта снеговых нагрузок

Таблица поправочных коэффициентов А – для открытой местности. Б – для местности с препятствиями.

Нормативные значения ветрового давления в зависимости от региона

По карте определяется регион проживания, с помощью таблицы узнается поправочный коэффициент, зависящий от высоты бани и места ее расположения.

Для определения нагрузки нужно нормативное значение умножить на поправочный коэффициент.

Для московского региона параметры стропил можно узнать по таблице.

Показатели стропил для Московского региона

Практический совет: если вам сложно самостоятельно делать расчеты – снимите размеры стропильной системы на уже существующих строениях подобного типа. Во время расчетов принимался угол наклона 20°.

Итак, все данные мы имеем. Можно начитать непосредственное изготовление стропильной системы.

Инструкция по изготовлению стропильной двускатной системы

Вначале несколько советов по выбору материала. Для стропильных ног можно брать доски 50×150 мм, шаг между стропилами 90 сантиметров, угол наклона скатов 20°. Подбирайте только качественный материал, без глубоких трещин и изгибов.

Доски 50×150 мм для изготовления стропил

Очень важно – в местах соединения не допускайте наличия даже здоровых сучков. Для выбора стропильной системы нужно будет внимательно осмотреть пиломатериал, заготовки следует брать увеличенной длины с учетом отрезки непригодных участков с торцов.

Для стропил используйте только самый качественный материал

Максимальное количество подготовительных работ нужно делать на ровном участке земли, на крышу следует поднимать уже готовые конструкции для крепления.

Заготовка стропил для крыши ведется на земле

Временную фиксацию стропильной системы следует выполнять различными некондиционными досками, их также нужно заблаговременно поднять на крышу.

Шаг 1. Проверьте параметры мауэрлата. Проверяйте параллельность противоположных брусьев мауэрлата, отклонение по параллельности не должно превышать ±2÷3 см. Убедитесь, что нагели фиксации мауэрлата установлены правильно и на нужных расстояниях. Проверьте вертикальность их положения.

Монтаж деревянного нагеля

Шаг 2. Изготовление стропильных ног. Для размеров нашей бани достаточно шесть пар стропильных ног.

Важно: если вам приходится делать большое количество одинаковых элементов, обязательно сделайте один шаблон. Каждая отдельная разметка дает небольшие погрешности, которые в сумме могут составить значительную величину. Кроме того, использования шаблона значительно ускоряет процесс работы.

Шаблон

Для шаблона стропильных ног возьмите обрезные доски 20×100 мм длиной примерно 3 метра. Вверху соедините их внахлест одним гвоздем (узел должен быть подвижным), к одной доске прибейте горизонтальный отрезок доски, он будет служить шаблоном ригеля. Расстояние ригеля от коньковой части в пределах 40÷50 сантиметров. Ригель зафиксируйте только на одной доске, ко второй он прибивается уже после выбора угла наклона стропильных ног.

[adrotate group=»5″]

Шаблон для сборки стропил

Поднимите шаблон на крышу, временно поставьте на предполагаемое место установки стропил. Изменяйте угол наклона и величину выноса, внимательно следите, чтобы конек располагался точно посредине бани. Нашли оптимальное место – прибейте ко второй доске ригель, усильте крепление досок и коньковой части еще несколькими гвоздями.

Опять поставьте приготовленный шаблон на мауэрлат и отметьте место узла соединения стропил. Соединять их можно различными способами, мы выбрали самый простой – при помощи опорного бруска и металлических уголков.

Крепление стропил к мауэрлату

Закрепите на шаблоне планку на месте опорного бруска.

Шаг 3. По краям бани (в месте фронтонов) прибейте вертикальные бруски 50×50 мм.

Схема фронтона

Обшиваем фронтон крыши

Высота брусков должна равняться высоте стропильной системы, проверьте их вертикальность, натяните между ними прочную веревку или нить. Теперь очень ответственная работа – проверка шаблона во всей длине бани. Устанавливайте его с шагом примерно один метр и смотрите на наклон и расположение опорного бруска. Само собой разумеется, что коньковая часть должна быть по нитке. Обнаружились проблемы по размерам в пределах одного сантиметра – не беда, эти неровности устранятся во время установки обрешетки под кровельные покрытия. Если разброс по размерам больше – нужно регулировать шаблон таким образом, чтобы добиться его оптимальных средних показателей. Все нормально – осторожно снимите шаблон на землю, при необходимости дополнительно укрепите все узлы.

Цены на доски

доски строительные

Видео – Сборка стропил

Шаг 4. Положите шаблон на ровную площадку, приставьте к нему одну стропильную ногу. Главное внимание обращайте на положение коньковой части, если есть сучки – обрежьте их. Нависающую часть стропил можно выровнять в последний момент перед установкой или уже после полного монтажа стропильной системы.

Стропила в коньковой части можно соединять несколькими способами.

Способы соединения стропильных ног у конька

В шип самый надежный, но в нашем случае он не годится – слишком тонкие доски. Рекомендуем использовать соединение у конька в полдерева.

Соединение стропил врубкой в полдерева

Вам легче будет использовать такой вариант соединения стропил с упором под углом 90°. Для исключения смещений с обеих сторон, узел нужно зафиксировать металлическими пластинами на саморезах, следите, чтобы саморезы не располагались друг против друга, размещайте их равномерно по площади стропильных ног.

Схема крепления стропильной ноги

Можно сделать верхнее соединение еще проще – встык. Но это довольно рискованно, слишком неустойчивая конструкция в итоге получится. Для климатических зон с теплым климатом еще подойдет, но если в вашей зоне снеговые покровы достигают больших значений, да еще часто бывают сильные порывы ветра, то такой способ применять не рекомендуется.

Крепление стропил встык

Шаг 5. Сделайте метки в верхней и нижней части стропил. В верхней части отрезать нужно под углом, соединение будет встык. Линия отрезания должна соединять верхнюю и нижнюю точку соединения шаблона. Очень важно – не отрезайте сразу две ноги симметрично, снимать чертеж нужно на каждой ноге с соответствующей стороны. Этот узел с двух сторон соединяется металлическими пластинами толщиной не менее 2 мм. Следите, чтобы шурупы не находились друг против друга, размещайте их по максимуму равномерно по площади стропила.

Разметка противоположного конца стропил

Шаг 6. По шаблону определите место упора стропильной ноги в мауэрлат, закрепите в этом месте упорную в мауэрлат доску. Ее можно фиксировать снизу стропильной ноги на ребро доски или сбоку. Этот узел должен выдерживать значительные усилия на сдвиг, для фиксации упора пользуйтесь мощными саморезами или болтами.

Узлы опирания стропил на прогон и мауэрлат

Шаг 7. Положите две подготовленные стропильные ноги на ровное место, еще раз проверьте их положение и размещение узлов шаблоном. Все нормально – осторожно уберите шаблон из досок в сторону, зафиксируйте на место ригель.

Составляющие стропильной фермы

Сборка стропильной фермы

Обращайте внимание, чтобы верхние концы стропил упирались друг в друга по всей площади среза. Верхний (коньковый) узел считается наиболее нагруженным, на него воздействуют самые большие усилия сдавливания. Небольшие щели еще можно подровнять, есть зазоры более 3÷4 мм – вы неаккуратно делали разметку, придется кончики подрезать повторно. Именно для таких неприятных случаев мы рекомендовали брать доски с запасом по длине, в противном случае пришлось бы использовать новый материал, а это повышает стоимость стропильной системы.

Ригель фиксируйте внахлест к стропильным ногам, для фиксации нужно использовать длинные болты или шпильки, гайки затягиваются с двух сторон. Достаточно по два таких болта на каждую ногу.

Фиксация ригеля

Не забывайте, что ригель работает на сжатие, не допускайте колебаний в соединениях. Для того чтобы исключить риски растрескивания стропил во время установки метизов, просверлите под них отверстия с диаметром меньшим диаметра шпильки (или болта) на 0,5÷1 мм. Шпилька должна входить в отверстия с усилием. Выступающую часть шпильки поле стягивания гайками нужно отрезать круглошлифовальной машиной (болгаркой).

[adrotate group=»5″]

Цены на саморезы

саморезы

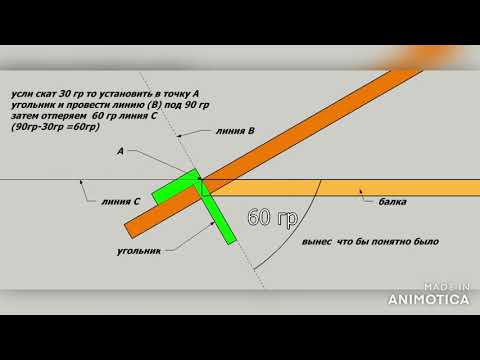

Видео – Как запилить стропила под нужным углом и нужных размеров

Шаг 8. По такому же сценарию подготавливайте и собирайте все оставшиеся стропила. Положите их стопкой друг на друга, проверьте размеры. Внимательно осмотрите все несущие узлы. Обнаружили проблемы – немедленно устраняйте их, не откладывайте на «потом». Во-первых, на земле это намного удобнее делать. Во-вторых, «потом» можно забыть.

Стропила двускатной крыши

Комплект стропильных ног собран, подавайте его на крышу и начинайте сборку стропильной системы.

Монтаж стропильной системы

Все работы нужно делать с максимальной ответственностью, нарушение технологии или некачественные соединения обязательно дадут себя знать. Ремонт придется делать сложный и дорогостоящий.

Шаг 1. Закрепите крайние (фронтонные) стропила. Временно фиксируйте их обрезками досок. Внимательно выставляйте каждую ногу по всем узловым точкам, не спешите, проверяйте каждый размер. Натяните веревки по коньку и по бокам. Боковые веревки лучше натягивать на вылетах стропил, в таком положении их легче устанавливать.

Веревка предохраняет от падения за баню, а доска от падения на баню

Шаг 2. Отметьте на мауэрлате места установки остальных стропильных ног, расстояние между ними должно быть в пределах одного метра и одинаковым.

Шаг 3. По очереди осторожно поднимайте каждую стропильную ногу, выставляйте ее по веревкам и временно фиксируйте досками. Доски прибывайте как под углом к каждой ноге, так и между уже установленными стропилами.

Шаг 4. Все стропила предварительно поставлены – проверьте правильность их расположения и начинайте фиксировать узлы металлическими уголками и планками на саморезах. Толщина металла не менее 1,5 мм. Не экономьте на уголках, устанавливайте их с двух сторон стропильных ног. В итоге у вас должна получиться устойчивая к разнонаправленным нагрузкам конструкция. Подровняйте длину нижней части стропильных ног, они должны выступать за периметр бани на 30÷40 сантиметров. Подравнивать размеры следует также под натянутую веревку.

Металлические пластины для соединения стропил

Крепеж для стропил

Шаг 5. Довольно часто неопытные строители допускают незначительные ошибки, во время монтажа стропильной системы они принимают взаимно усиливающий эффект. Это приводит послаблению, конструкция слабо сопротивляется продольным коньковым нагрузкам, стропильная система немного шатается. Эта проблема решается путем установки под крайние (фронтонные) ноги угловых упоров из досок. Упорные доски, кстати, в дальнейшем будут служить каркасом во время обшивки фронтонов.

Схема стоек, являющихся каркасом фронтона и дополнительная укосина

В зависимости от типа кровельного покрытия делается обрешетка. Для мягких покрытий нужно делать сплошную обрешетку из клееной фанеры, плит ОСП или дешевых необрезных досок. Можно брать и обрезные доски, но такая обрешетка обойдется очень дорого.

Цены на соединительные пластины

металлические пластины соединительные

Как сделать обрешетку стропильной системы

Виды обрешетки

Рассмотрим два варианта обрешетки: сплошную и реечную.

Тип обрешетки	Описание	Илюстрации
Обрешетка из реек	Используйте рейки 20×50 мм, можно брать и необрезные доски. Второй вариант намного лучше: выше несущие характеристики, легче прибивать кровельное покрытие. Обрешетку нужно прибывать снизу вверх, расстояние между рейками зависит от конкретного вида кровельного материала. Для ондулина оно несколько больше, для профилированных листов или металлочерепицы расстояние можно делать в пределах 40 сантиметров. Сделайте два шаблона для контроля расстояния между решетками, пользуйтесь ими по краям реек. У конька обрешетку прибейте чаше, в нее будет фиксироваться коньковая часть и листы кровли. Со стороны фронтов веревкой с синькой (отбивочным шнуром) нужно отбить ровную линию. Выступающие концы реек обрезаются ручной или электрической пилой.	Обрешетка Шаг обрешетки под профнастил
Сплошная обрешетка	Перед началом работ нужно продумать оптимальное расположение листов фанеры или ОСП. Нужно выбрать такое их положение, чтобы минимизировать количество обрезаний и отходов. Не спешите, сделайте на бумаге план размещения листов. Посмотрите, как их лучше класть на стропильную систему – вдоль или поперек. Начинать укладку нужно снизу, возле одного из фронтов сразу выравнивайте положение листов. Если положение немного не совпадает – сдвигайте листы, зазор в один сантиметр между листами не оказывает негативного влияния на прочность и герметичность кровли. Со стороны второго фронтона кромки листов также придется ровнять под веревку с синькой.	Устройство сплошной обрешетки Толщина сплошной обрешетки и шаг стропил

Обрешетка готова, можно приступать к покрытию крыши кровельными материалами.

Общие советы по монтажу стропильной системы

Не стоит повторять, какое важное значение имеет крыша бани и к каким последствиям могут привести ошибки во время ее строительства. Дадим несколько советов «начинающим» плотникам, это поможет им чувствовать себя спокойно весь период эксплуатации бани.

Чем сложнее тип соединения отдельных элементов стропильной системы – тем оно надежнее. К примеру, соединение в шип держит и вертикальные, и горизонтальные нагрузки, а соединение внахлест работает только с вертикальными нагрузками.

Стропила упираются в затяжку, соединение — шип с усилением стальной скобой

Мы описывали только самые простые способы соединения в несущих узлах, принимали во внимание, что у многих застройщиков недостаточно опыта для выполнения сложных соединений. Для таких соединений «не стесняйтесь» использовать дополнительные крепежи (металлические пластины и уголки, самодельные деревянные подпорки и т. д.). Пусть вы немного «ухудшите» внешний вид стропильной системы, зато намного увеличите ее устойчивость. Кроме того, крышу бани изнутри никто, кроме вас, не увидит. А аварийную ситуацию увидят все.

Как делается крыша бани

Тщательно подбирайте пиломатериалы для стропильной системы. Старайтесь избегать продольных соединений коротких стропил. Дерево всегда немного усыхает/разбухает, что приводит к изменениям линейных параметров. А это, в свою очередь, постепенно послабляет соединения.

При возникновении малейших сомнений в устойчивости висячей стропильной системы устанавливайте вертикальные бабки, подкосы, затяжки и т. д. Не имеет большого значения конкретный вид дополнительных упоров, главное чтобы они давали положительный эффект. Обыкновенный коньковый брус намного повышает устойчивость стропильной системы к продольным нагрузкам.

Крепление подкосов

Подстропильная нога, а иначе называют, подкос

Две доски толщиной по 25 мм по прочности на изгиб значительно превышают прочность доски толщиной 50 мм. Конечно, при одинаковой ширине. Это законы сопротивления материалов, пользуйтесь ими. Соедините доски между собой через прокладки из обрезков досок любой толщины. Кстати, такие «двойные» стропильные ноги отличаются повышенными характеристиками устойчивости. Что касается стоимости стропильной системы, то она почти не изменяется.

Наращивание стропил

Сращивание стропил возле конька

Стыкование стропил по длине

Соединение стропил внахлест

Саморезы – отличные метизы. Но только при одном условии – они не китайского производства. Эти «умельцы» применяют для их изготовления сплавы очень низкого качества. Даже большого диаметра некондиционный метиз имеет очень низкие характеристики физической прочности. Проверить качество саморезов просто – согните его под прямым углом, качественный материал должен выдерживать не менее трех изгибов. Китайские треснут, в лучшем случае, на второй попытке.

Виды шурупов

Если вы с крышей раньше не сталкивались – обратитесь за помощью к более опытным знакомым. Не обязательно звать на помощь «дорогостоящего» матера, достаточно чтобы ваш помощник работал у него подсобником. И последнее. Всегда предусматривайте возможность попасть под крышу. Это может быть лаз из предбанника или открывающееся окно на фронтоне. С их помощью вы сможете проводить периодические ревизии состояния стропильной системы и кровельного покрытия. Чем раньше обнаружатся протечки или проблемы с геометрией кровли, тем легче и быстрее их устранить.

Обрешётка крыши (опирается на стропила) и окно в фронтоне

В проем будет вставлено окно. Попасть на крышу можно, приставив лестницу

Лестница на банный чердак

Видео – Крыша для бани своими руками

[adrotate group=»5″]

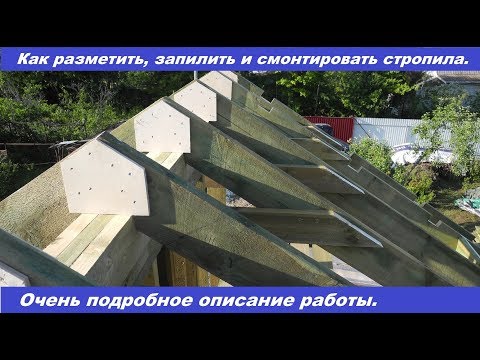

Видео – Монтаж стропил

Видео – Монтаж фронтонов

Видео – Монтаж кровли (часть 1)

Видео – Монтаж кровли (часть 2)

Стропильные уголки | Как читать площадь угла стропила » вики полезно Как использовать площадь угла стропила » вики полезно Как использовать угловой угольник для стропил со стропилами

Угловой угольник для стропил How To’s

• Как читать угловой угольник для стропил
• Как пользоваться угловым угольником для стропил
• Как использовать угловой угольник для ската крыши
• Как использовать угловой угольник для стропил
• Как обрезать стропила с помощью углового угольника

Просмотреть все строительные площадки на уровне Джонсона.

Угловые угольники для стропил

Ускорьте работу по раскладке стропил или углов с помощью нашего угольника для стропил, также известного как квадрат. С одним номером на нашей площади вы можете спроектировать крышу или опору для солнечных батарей, или разместить лестницу, шкафы, отделочные работы или многие другие строительные проекты.

Угловой угольник Johnson’s Rafter имеет удобную 6-дюймовую линейку для быстрых измерений и разметки. Легко читаемая угловая шкала позволяет вам найти любой угол от 0 до 180 градусов для многих ваших специальных дизайнов, таких как резьба, обрамление картин , мебель, комнатные перегородки, теневые ящики, «вырезы», разметка и т. д. Масштабы стропил выложены математически, чтобы избавить вас от трудоемких расчетов при планировании. Это дает вам необходимую точность и удобство с помощью одного числа для работы. Угловой угольник для стропил также является отличной направляющей под прямым углом для работы электропилы.0021

Угловой угольник для стропил будет удобен в использовании как профессиональному мастеру, так и разнорабочему человеку. Все необходимые инструкции по базовой конструкции крыши включены в наш сопроводительный PDF-файл, наряду с другими вариантами использования квадрата, такими как планировка лестницы и каркас опоры для солнечных батарей. Добавлено множество наглядных рисунков и таблиц, а также указатель для быстрого доступа к каждому разделу.

Загрузить руководство по строительству угловых стропил (PDF, 3,2 МБ)



Как читать квадрат угла стропила

1. Найдите край выступа. Эта кромка удерживает угловой угольник стропила от горизонтального положения. Используйте его как линейку.
2. Найдите гипотенузу, идущую под углом 45 градусов к катетам.
3. Следуйте по кромке и соседней ножке до того места, где они образуют угол 90 градусов. Это называется опорой.
4. Найдите общую этикетку вдоль длинного внутреннего выреза. Это измеряет уклон (обычно используется для уклона крыши).
5. Найдите градусы по гипотенузе. Используйте это измерение в качестве альтернативы общему.



Как пользоваться угловым угольником для стропил

1. Положите угольник на поверхность материала так, чтобы кромка проходила вниз по длинной стороне материала.
2. Поверните выступ от края материала вокруг оси. Угол, где встречаются гипотенуза и выступ, должен двигаться, а не точка вращения.
3. Выровняйте желаемый угол, как указано на гипотенузе, на том же ребре, что и точка поворота.
4. Если вы измеряете по шагу, а не по углам, выровняйте желаемый шаг, указанный общей кромкой, на той же кромке, что и точка поворота.
5. Отметьте вдоль внешней кромки углового угольника стропила угол среза.



Как использовать угловой угольник для ската крыши

1. Найдите обычное стропило, расположенное под углом к ​​уклону крыши.
2. С помощью спиртового уровня отметьте прямую вертикальную линию на стропиле. Это называется отвесной линией.
3. Выровняйте выступ уголка стропила по отвесу.
4. Совместите точку поворота на нижнем крае стропила.
5. Следуйте по нижнему краю стропила до того места, где он встречается с обычным отсчетом шага.
6. Соответствующее значение измеряет уклон крыши.



Как использовать угловой угольник для стропил

1. Приложите угольник к поверхности материала, который вы хотите использовать. Отметьте положение диагонального ребра. Это создаст линию под углом 45°. Используя точку поворота (выемку на стороне квадрата без выступа), отрегулируйте квадрат до тех пор, пока необходимая вам градация не совпадет с краем. Проведите карандашом линию вдоль квадрата на поверхности.
2. Прижмите квадрат к краю. Поместите кончик карандаша в выемку, чтобы измерить необходимое количество дюймов. Держите карандаш в выемке и сли
3. де квадрат по материалу. У вас получится прямая линия, параллельная краю.
4. Поместите квадрат на доску, которую вы хотите разрезать. Сдвиньте башмак пилы по квадрату. Уголок стропила толще, поэтому спил будет точным.



Как обрезать стропила с помощью углового угольника

1. Определите ширину и длину здания, а также
   пролет стропил, чтобы оценить, сколько стропил потребуется. Затем определите шаг. Разделите пролет стропила на два, чтобы найти прогон стропила. Например, в здании шириной 24 фута длина стропил составляет 12. Если ваш подъем равен 5, шаг стропил будет 5/12. Расставив стропила на расстоянии 24 дюйма друг от друга, вам понадобится 15 стропил для здания длиной 30 футов.
2. Сначала отметьте верхнюю часть (отвес). Поместите точку поворота, где прямой край квадрата встречается с выступом, на верхнем краю стропильной доски. Вращайте квадрат до тех пор, пока правильный шаг не совпадет с краем доски. Используя противоположную сторону квадрата, проведите линию вниз по стороне доски. Это ваш отвес. После того, как длина стропила установлена ​​и обрезана, сделайте еще один надрез на 3/4 дюйма от отвеса, чтобы учесть двухдюймовую коньковую доску в месте соединения стропил.
3. Определите необходимую длину стропил, сверившись с таблицей стропил внутри руководства по угловому квадрату. Возвращаясь к нашему примеру, стропило 5/12 дюйма имеет длину 13 дюймов.
4. Найдите косяк «птичья пасть».

Вернуться к началу

Если вам нужна дополнительная информация об использовании инструмента, загляните в руководство с практическими рекомендациями от Johnson Level.

Просмотреть все строительные площади от Johnson Level.

Шаблоны отвесных и боковых резов стропил с пилой под углом и углами отвала

Полноэкранный режим

?

Всегда показывать полное меню

Прилепленное меню

Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов со схемами на этой странице (шаблоны)

Поделись этим!

Распечатайте шаблон в масштабе принтера 100% — Сложите стропила — Отметьте или прорежьте бумажный шаблон.

Угол крыши Крипер Толстый

Угол Creeper Отвес и боковые разрезы

Если вы используете циркулярную пилу или комбинированную торцовочную пилу, установите угол скоса лезвия на 45° для получения правильных углов ползуна и бедра.

При скосе пилы под углом 45° резка под углом отвеса в ° даст правильный боковой угол в °

Может быть трудно визуализировать углы отвеса и боковых срезов стропил и то, как все стропила соединяются друг с другом.

Чтобы было проще, прежде чем приступить к измерению, разметке и резке, распечатайте эти шаблоны, согните немного обрезков дерева (того же размера, что и стропила) и прорежьте бумагу, чтобы сформировать правильные вертикальные и боковые разрезы.

Теперь вы можете увидеть, как каждая деталь подходит друг к другу, и использовать тестовую деталь для настройки торцовочной пилы.

Если вы используете кнопки «Шаблон» на страницах «Калькулятор каркаса вальмовой крыши», эти шаблоны стропил откроются с правильными размерами из текущего расчета.

Убедитесь, что масштаб вашего принтера установлен на 100%.
