Какие стабилизаторы напряжения лучше: Рейтинг стабилизаторов напряжения: лучшие модели для дома, дачи, котла 2019–2020 года (топ-10)

Какие стабилизаторы напряжения самые надежные?

В России нередка ситуация, когда нестабильное напряжение в сети мешает стабильной работе электроприборов. Это может привести к полному выходу оборудования из строя. Поскольку легче предупредить поломку, чем потом оплачивать дорогой ремонт, в данной статье рассмотрим, какой из стабилизаторов напряжения поможет сберечь технику. То есть, какой стабилизатор напряжения является более качественным и надежным.

Для начала определимся с наиболее популярными типами стабилизаторов напряжения, присутствующих на рынке. Затем сравним их характеристики и протестируем их.

Содержание статьи:

• Релейный стабилизатор
• Электромеханический стабилизатор
• Тиристорный стабилизатор
• Тестирование стабилизаторов
• Выбираем лучший стабилизатор

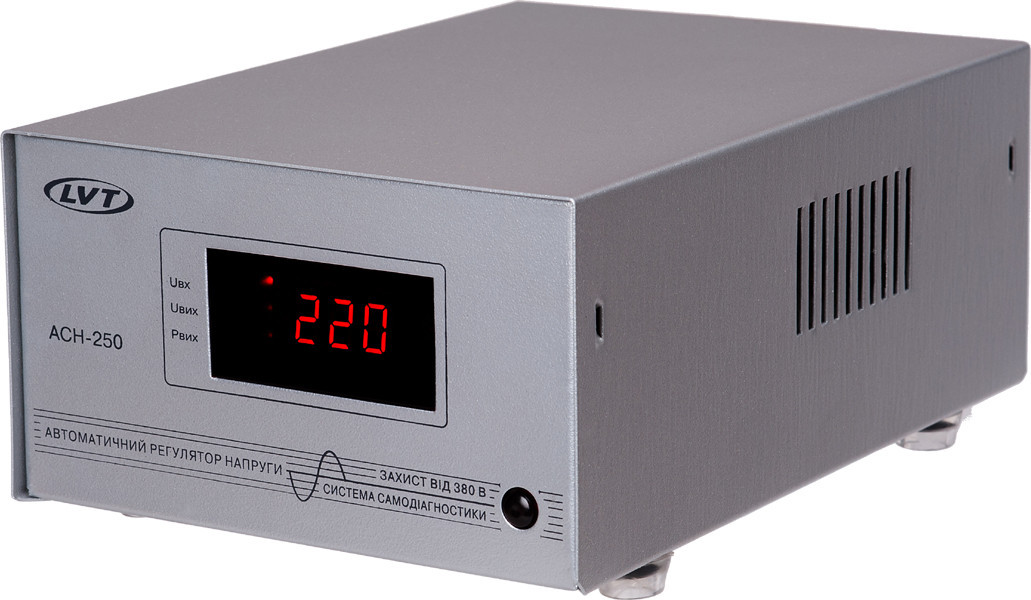

Релейный стабилизатор

В основе конструкции стабилизатора релейного типа лежит автотрансформатор с секционированной обмоткой. Когда изменяется входящее напряжение, плата управления даёт сигнал соответствующему реле. В следствии чего подключается секция обмотки, производя уменьшение или увеличение выходного напряжения. Особенностью релейного стабилизатора SUNTEK является то, что электронный блок напряжения представляет собой достаточно мощный микроконтроллер, в котором происходит анализ входного и выходного напряжения и вырабатываются сигналы для управления ключами стабилизатора. При формировании управляющего напряжения микроконтроллер учитывает время срабатывания ключей и силовых реле. Это позволяет производить переключения без разрывов. В результате форма напряжения на выходе релейного стабилизатора повторяет форму на входе. Отклик срабатывания равен 0,05-0,15 сек, что подходит для большинства современных бытовых приборов. Погрешность выходного напряжения релейного стабилизатора напряжения находится в пределах 8%, что означает, при выходе мощность может составлять 203-237В. Это надежный стабилизатор, который можно смело использовать для бытовых нужд.

Электромеханический стабилизатор

В отличии от стабилизатора релейного типа, в электромеханическом стабилизаторе изменение напряжения происходит более плавно, с помощью скользящего контакта. Принцип — токосъемная щетка, закрепленная на оси серводвигателя, передвигается по катушке, тем самым регулирует подачу напряжения на выход стабилизатора. Преимуществом данного стабилизатора является высокая точность 3% и плавность регулировки напряжения. Но при этом прибор имеет низкое быстродействие. Чтобы он работал нормально в сети не должно быть постоянных больших скачков напряжения, что снизит надежность стабилизатора. Также можно отметить шум при передвижении ролика по обмотке.

Тиристорный стабилизатор

Тиристорный стабилизатор по принципу работы можно сравнить с релейными устройствами, но преобразование тока происходит наиболее эффективным электронным методом, без задействования механических узлов. Полупроводниковые ключи обычно выполнены на тиристорах или симисторах. Тиристорные  стабилизаторы превосходят по своим характеристикам серворегулирование и дают высокую точность стабилизации и имеют длительный срок службы. Точность стабилизации зависит от количества ступеней, и обычно этот показатель находится до 3%, а это в значительной степени лучше чем у релейных устройств. Высокая скорость регулирования позволяет тиристорному стабилизатору быть одним из самых быстрых среди аналогичных устройств. Добавление напряжения достигает 50 Вольт в пределах 100 мс. Также стоит отметить бесшумность данных устройств. Однако, надежность и высокое качество стабилизатора данного типа выливается в его повышенную стоимость.

Тестирование стабилизаторов

Для теста стабилизаторов мы выбрали следующие устройства разного типа:

• Релейный стабилизатор напряжения SUNTEK 1000 ВА
• Электромеханический стабилизатор напряжения SUNTEK 2000 ВА ЭМ
• Тиристорный стабилизатор напряжения SUNTEK HiTech&GAS 500 ВА



Сравнительная таблица характеристик данных моделей представлена ниже.

Выбираем лучший стабилизатор

Чтобы определить лучший стабилизатор напряжения, мы протестировали их на скорость реакции, а также на верхние и нижние пороги отказа в режиме постоянных скачков напряжения. Их номинальные характеристики в данном тесте нам не важны, так как подключена обычная лампочка. Какая из моделей лучше справилась с постоянными перепадами напряжения и является самым наденым стабилизатором? Результаты тестирования стабилизаторов напряжения Вы можете посмотреть в видео, представленном ниже.

ТОП-7 Лучших Стабилизаторов Напряжения – Рейтинг 2023 года

Стабилизатор напряжения – это нормализатор переменного тока в сети, который исправляет его характеристики при несоответствии нужным параметрам. В России речь чаще всего идет об уровне в 220В. Благодаря такой защите предотвращается выход электроприборов в доме из строя. Но чтобы она действительно была надежной, необходимо использовать только качественные и безопасные устройства.

В этом рейтинге, составленном командой VyborExperta.ru на основании отзывов покупателей, как раз и рассматриваются достоинства и недостатки лучших стабилизаторов напряжения.

Содержание

Что лучше: стабилизатор напряжения или сетевой фильтр

Обеспечить качественное питание электрическим током бытовой техники можно использовать бытовой стабилизатор напряжения или сетевой фильтр. Выбор оборудования зависит от качества тока и подключаемого оборудования. Каждый класс имеет свои преимущества и недостатки, разобраться в которых поможет сравнительная таблица.

Стабилизатор напряжения	Высокая точность стабилизации напряжения; Плавная регулировка напряжения; Стабильная работа при разной нагрузке; Высокий КПД; Защита от перегрузок и короткого замыкания; Работа с оборудованием разного типа – от котлов автономного отопления до компьютерной техники.	Большой вес; Сложные устройства имеют высокую цену.
Сетевой фильтр	Имеет от 4 до 8 встроенных розеток; Отключает нагрузку при коротком замыкании или перегрузке; Эффективно защищает от высокочастотных помех; Ликвидирует низкочастотные помехи; Световая индикация; Низкая цена; Корпус из высокопрочного ABS-пластика.	Не защищает от перепадов напряжения; Не справляется с искажением формы напряжения.

Стабилизаторы напряжения для дома какой фирмы лучше выбрать

В этом ТОПе описываются достоинства и недостатки продукции от 5 конкурирующих между собой фирм. Здесь имеются компании, предлагающие и недорогие, и премиальные, и средние по цене варианты, в зависимости от их характеристик. Несмотря на разрыв в стоимости, каждая из представленных в рейтинге торговых марок заработала себе громкое имя в России и относится к лидерам согласно отзывам покупателей. Вот о каких брендах пойдет речь:

• Ресанта – торговая марка предлагает устройства с хорошим сочетанием цены и качества. Они поддерживают работу как мелких, так и более мощных электроприборов, не давая им выходить из строя при скачках тока в сети. В большинстве случаев тут предлагаются однофазные агрегаты. В наличии у бренда есть и релейные модели, и варианты с двойным преобразованием энергии.
• Энергия – история этой компании началась в 2000 году, в то время она поставляла на рынок оборудование других фирм, но со временем переквалифицировалась в производителя электротехнических устройств. На данный момент у нее есть собственный конструкторский отдел и заводы, расположенные в России и Китае. При создании продукции она руководствуется принципом обоснованности цены, безопасности использования товаров и их высокого качества.
• Rucelf – это чуть ли не главный конкурент Ресанты, предлагающий лучшие стабилизаторы напряжения по соотношению цены и качества, которое здесь оптимально. Именно поэтому его товары и пользуются на рынке высоким спросом. Они безопасны и удобны в использовании, просты в монтаже и имеют приличный дизайн. Их применяют как регулярно, так и периодически. Торговая марка заботится о защите своих устройств от перегрева, перегрузок и посторонних шумов, поэтому срок службы изделий превышает 10 лет. Выпускает модели для газового котла систем автономного отопления.
• Штиль – под этим брендом выпускаются как бюджетные варианты, так и модели среднего диапазона, а также премиум-класса. Среди них особенно популярны устройства с двойным преобразованием, которые почти не уступают источникам бесперебойного питания. Тут доступно две группы: «ИнСтаб» и «ИнСтаб+», разработанные с применением инверторной технологии. С их помощью процесс регулировки происходит в несколько этапов, при этом в отзывах не наблюдается жалоб на время отклика, здесь оно минимально.
• Sven – продукция фирмы может использоваться как в квартирах, так и в домах или офисах. Выпускает аккумуляторные батареи, сетевые фильтры, компьютерные аксессуары и акустические системы. Продукция компании имеет демократичные цены и в то же время достойное качество. На это указывает быстрое время переключения между обмотками максимум в 10 мс, длинные кабеля в среднем в 1.7 м, устойчивость к низким температурам до -40 градусов и высокому уровню влаги – до 80-90%. Тут имеются как настенные, так и напольные агрегаты, защищенные от импульсных помех, перегрузки, перегрева. Поэтому нисколько не странно, что срок их службы очень большой, в среднем, 10 лет.
• Suntek – российская компания, имеющая производственные площадки в России и Китае. При изготовлении электротехники используются японские комплектующие. Выпускает модели релейного, электромеханического, тиристорного типа для однофазных и трёхфазных сетей.

Рейтинг лучших стабилизаторов напряжения

Прежде всего мы изучили отзывы покупателей и оценки экспертов, как положительные, так и негативные.

Также был проведен ряд тестов, что и помогло выявить победителей. Вот на какие характеристики мы обращали внимание при отборе лучших стабилизаторов напряжения:

• Тип изделия – выпускают релейные, электромеханические, инверторные модели;
• Способ монтажа – напольный или настенный;
• Уровень КПД – влияет на энергопотребление;
• Процент погрешности – определяет сферу применения прибора;
• Мощность – определяет максимальную нагрузку.

При составлении рейтинга мы также принимали во внимание срок службы устройств и длительность действия гарантии, соотношение цены и качества изделий, их доступность на рынке.

Лучшие релейные стабилизаторы напряжения

Такое устройство состоит из трансформатора и электрической схемы, управляющей им, что и обеспечивает приборы стабильным током. В отличие от классических моделей, здесь имеется реле, которое отвечает за переключение между обмотками. Этот элемент всегда размещается в закрытом корпусе для безопасности эксплуатации изделия.

В раздел лучших релейных стабилизаторов напряжения были включены 4 наиболее надежных варианта.

Энергия Voltron

Это оборудование применяется для защиты техники от скачков напряжения в домах со старой проводкой или там, где она испытывает повышенные нагрузки. Он помогает защитить компьютеры, телевизоры, газовые котлы отопления, бойлеры и другие приборы от выхода из строя. Его КПД является одним из самых высоких в рейтинге, составляя не менее 98%. При этом очень удобно, что стабилизатор можно легко установить как на полу, так и на стене. Он отличается простотой подключения и эксплуатации, в частности, потому, что имеет беспрерывный режим работы.

Стабилизатор напряжения для дома «Энергия Voltron» имеет лучший диапазон регулировки в разрезе 105-265В, что делает его универсальным и подходящим для применения в совершенно разных условиях. Устройство защищено от перепадов напряжения и короткого замыкания, поэтому его использование целиком безопасно. Но все-таки длительная перегрузка здесь неприемлема, это может привести к выходу его из строя.

Достоинства:

• Срок службы – около 10 лет;
• Длительность действия гарантии – 12 месяцев;
• Надежная защита от внешних воздействий;
• Быстрое время переключения – ≤10 мс;
• Хорошее охлаждение воздушно-конвекционного типа.

Недостатки:

• Одна фаза;
• Немалые размеры.

Энергия Voltron практичен в применении, так как может использоваться при температуре от -30 до +40 градусов.

Ресанта ACH-500/1-Ц

Это один из самых недорогих стабилизаторов напряжения, но при этом он обеспечивает надежную защиту от скачков тока. Он достаточно легко подключается к сети с помощью довольно длинного кабеля, но использовать его можно только в однофазных сетях. Стабилизация осуществляется, по отзывам покупателей, с высокой точностью, погрешность здесь не превышает ± 8 %, что для невысокой цены просто подарок. Но больше всего тут удивляет скорость выравнивания напряжения, равная 25-35 мс.

За это время с техникой вряд ли что-то может случиться.

Отдельно стоит отметить продуманность изделия, поскольку при превышении трансформатором температуры в 70 градусов срабатывает защита и подача электроэнергии прекращается. Таким образом, риск короткого замыкания и выхода техники из строя сведен практически к нулю. В отличие от предыдущей модели, стабилизатор выполнен только в напольном виде, повесить его на стену не получится. Немного не хватает здесь устойчивости к низким температурам, на которые Ресанта ACH-500/1-Ц просто не рассчитана.

Достоинства:

• LED дисплей с крупными и четкими цифрами;
• Простота управления посредством двух кнопок;
• Легкость запитки электроприборов стабильным напряжением;
• Автоматический предохранитель;
• Низкое энергопотребление, что выгодно в финансовом плане.

Недостатки:

• Одна фаза;
• Светлый корпус.

Являясь одним из лучших стабилизаторов напряжения для дома, Ресанта ACH-500/1-Ц имеет КПД на отметке 97%, что чуть ниже, чем у предыдущего варианта. Вместе с тем уровень его шума невысокий, поэтому даже в ночное время работа устройства не помешает.

Rucelf котёл-600

Этот релейный стабилизатор напряжения заслуживает внимания прежде всего в силу гибкости в своей работе. Он имеет 4 степени регулировки, что позволяет плавно исправлять параметры выходного тока. С его помощью можно защитить как мелкую, так и крупную бытовую технику. Здесь предотвращен риск короткого замыкания и перегрева трансформатора, хотя после длительной эксплуатации корпус все-таки становится теплым. Это может немного расстроить, поскольку охлаждение здесь естественное.

Rucelf котёл-600 – это однофазный стабилизатор, и на очень большую нагрузку он не рассчитан. Из других особенностей стоит отметить средний вес в 2.4 кг, защиту от грозы и молнии, увеличивающую срок службы устройства. Несмотря на высокое качество, вместе с ним предоставляется гарантия на год. Основной же «гордостью» этой модели является наиболее информативная цифровая индикация, сообщающая данные о входном и выходном напряжении в доступном виде.

Достоинства:

• Выдерживает воздействие температуры до +45 градусов;
• Простота крепления;
• Небольшие размеры;
• Быстрый отклик за 10 мс;
• Точность стабилизации – до 8%;
• Рассчитан на входное напряжение в пределах 150-250 В.

Недостатки:

• Нет ножек, вешается только на стену;
• Белый цвет корпуса.

Устройство выдерживает даже негативное воздействие уровня влаги до 80%, и это хорошо, учитывая, что в большинстве помещений данный показатель не превышает 65%.

Sven VR-L600

В нашем рейтинге это самый лучший стабилизатор напряжения 220В по соотношению цены и качества. Эта релейная модель с гибкими настройками легко переключается между определенными обмотками и обеспечивает нужные параметры электроэнергии, выдерживая их в пределах 184-285В, безопасных для работы как мелкой, так и крупной бытовой техники. На фоне других вариантов его выделяет защита не только от короткого замыкания и перегрева, но и от помех.

Sven VR-L600, несмотря на свою невысокую цену, выдерживает большие нагрузки, чем его конкуренты. Это можно объяснить поддержкой двухфазных сетей. Из других его преимуществ стоит выделить возможность работы без сбоев при влажности в диапазоне 10-90%, что является рекордным для ТОПа. Другие изделия он опережает и по весу, который не превышает 1.3 кг. Но не очень удобной у него может показаться квадратная форма и отсутствие возможности крепления конструкции к стене.

Достоинства:

• Доступная цена;
• Хорошее охлаждение;
• Не очень сильно греется;
• Темный цвет корпуса;
• Надежная защита реле;
• Срок службы не менее двух лет.

Недостатки:

• Информация отображается светодиодными индикаторами;
• Разброс в точности стабилизации от -14 до +10%.

Лучшие стабилизаторы напряжения с двойным преобразованием

Такие устройства широко известны, как инверторы, которые эффективны, в частности, потому, что позволяют накапливать электроэнергию для более стабильной работы приборов. Перед добавлением конкретного товара в рейтинг, мы изучили 10 различных товаров.

Штиль IS1000

Это лучший стабилизатор напряжения 220В для дома по точности работы, которая здесь составляет 98%. Соответственно, погрешность в нормализации питания не превышает 2%, что позволяет гарантировать надежную работу электроприборов даже высокой мощности. Тут имеется трансформатор удобной формы, плоский, который можно легко вешать на стену, правда, он белый и быстро загрязняется. Кстати, это одна из немногих моделей в рейтинге, у которой есть принудительное охлаждение, что увеличивает срок ее службы.

Штиль IS1000 интересен и тем, что может работать с двумя розетками, и это делает его универсальным. Но тут есть некоторые ограничения по температурному режиму эксплуатации – воздух не должен охлаждаться ниже, чем до +5°C, иначе он рискует выйти из строя. Среди других вариантов в ТОПе его выгодно выделяет и широкий диапазон входного фазного напряжения, в 90-310В, благодаря чему его можно использовать в совершенно разных сетях.

Достоинства:

• Риск короткого замыкания почти полностью исключен;
• Надежная защита от повышенного напряжения;
• Не бывает помех;
• Выдерживает перегрузку в течение 5-10 секунд;
• Срок службы – до 20 лет;
• Почти не греется.

Недостатки:

• Вес в 3 кг.

Лучшие электромеханические стабилизаторы напряжения

Такие изделия относятся к устройствам сервоприводного типа, они особенно актуальны в домах со старой проводкой и городах, где электросети уже давно не обновлялись. Это лидер среди всех видов подобных агрегатов по соотношению цены и качества. Эти нормализаторы состоят из микропроцессора, отвечающего за управление, автоматического трансформатора и электродвигателя. С их помощью напряжение регулируется более эффективно, что снижает негативное влияние на электроприборы.

Ресанта ACH-10000/1-ЭМ

Этот стабилизатор имеет немалые размеры, что может быть не очень удобным при постоянном использовании. Дело в том, что устройство предназначено только для установки на полу. Но если помещение просторное, то проблем с этим возникнуть не должно. Изделие удобно в транспортировке за счет широких ручек.

В отзывах о стабилизаторе напряжения Ресанта ACH-10000/1-ЭМ пишут только лучшее, в частности, отмечая его практичность. Его и вправду можно использовать в разных режимах работы, одним из которых здесь является bypass. При переходе в него коррекции тока в сети не происходит, амплитуда выравнивается до нужных показателей. Это очень актуально в случае применения в условиях высокой влажности, но если ее уровень превышает 80%, могут возникнуть сбои в работе. Но это происходит крайне редко, да и процент погрешности стабилизации тут составляет всего 2%.

Достоинства:

• Отображение вольтметром и входного, и выходного напряжения;
• Выдерживает температуру до -45 градусов;
• Не требует монтажа на стене;
• Выдерживает перепады нагрузок;
• Откликается на изменения менее чем за 10 мс;
• Поддерживает работу при напряжении 140-260 В.

Недостатки:

• Вес в 25.5 кг;
• Не хватает принудительного охлаждения.

Rucelf SdwII-12000-L

Это еще один достойный вариант, работающий на мощности в 10 000 Вт. В отличие от предыдущей модели, он может быть размещен на стене и при этом не будет занимать много места из-за тонкого корпуса. Из его особенностей стоит отметить высокий КПД на отметке 98% и погрешность корректировки до 1.5%. Он рассчитан на маломощных потребителей техники, поскольку предназначен для использования в однофазных электрических сетях, но все равно выдерживает приличные нагрузки.

Достоинства:

• Наличие Bypass;
• Надежная защита от негативного воздействия;
• Гарантийный срок в 365 дней;
• Может работать на морозе до -40°С;
• Цифровая индикация;
• Черный цвет корпуса.

Недостатки:

• Высокая цена.
• Немалый вес в 27.5 кг.

Suntek СНЭТ-11000-ЭМ

Электромеханический стабилизатор напряжения для настенного размещения. Рабочий диапазон от 120 до 285 В. Точность стабилизации менее 3%, что является одной из самых высоких в классе. Регулировка выполняется безступенчато. Мощность 11 кВА.  Оборудование предназначено для работы с устройствами, запитанным от однофазной сети. Фильтрация сетевых помех поможет обеспечить стабильное функционирование высокоточного оборудования.

Имеет встроенную систему автоматического отключения от нагрузки при коротком замыкании. Выполняет эффективное сглаживание помех. Прибор рассчитан на круглосуточный режим работы. Отличается наличием защиты от поражения пользователя переменным током 1 класса.

Достоинства:

• Защита от грозовых разрядов;
• Автоматический регулятор напряжения;
• Высокий КПД – 97%;
• Наличие клемм для подключения.

Недостатки:

• Большой вес;
• Завышенная цена.

Как выбрать стабилизатор напряжения

Оборудование применяется в быту, коммерческой сфере и промышленности. Какой выбрать стабилизатор напряжения для частного дома, а какую технику стоит купить для предприятия? Для ответа на этот вопрос стоит сравнить особенности конструкции, максимальную нагрузку, КПД и точность работы. Это позволит купить прибор, который справится с поставленными задачами.

Тип

Выпускают оборудование следующих типов:

• Релейные – имеют ступенчатую коммутацию. В процессе работы подключается столько обмоток трансформатора, сколько необходимо для стабилизации тока. Включение – с помощью силового реле. Отличаются высокой скоростью срабатывания, устойчивостью к перегрузкам. К минусам можно отнести шум во время переключения реле, электрические помехи;
• Электромеханические – обмотки подключаются путём механического перемещения токосъёмника. Движение выполняется с помощью сервоприводного мотора. Преимущества приборов – точность регулировки, устойчивость к перегрузкам, широкий диапазон работы. К минусам относится медленное реагирование, небольшой срок службы, электрические помехи;
• Электронные – обмотки подключаются силовыми симисторами или тиристорами. Преимуществами приборов являются высокая скорость срабатывания, защищённость от помех. Электронный стабилизатор для дома отличается надёжностью, увеличенным ресурсом. Минусы техники – высокая цена, сложный ремонт;
• Инверторные – преобразуют энергию в постоянный ток, накапливают, конвертируют в переменный со стабильным напряжением. Инверторный стабилизатор напряжения отличается высокой точностью, скоростью реакции, способностью подавлять помехи.

При выборе прибора нужно учитывать требования к качеству тока и бюджет.

Нагрузка

Перед выбором необходимо посчитать суммарную мощность приборов, которые подключаются к выпрямителю. Оборудование должна иметь 30% запас по нагрузке. Если к сети подключается бытовая техника суммарной мощностью 8 кВт, то с работой может справиться стабилизатор Ресанта 10 кВт.  Это позволит функционировать в щадящем режиме и продлить срок службы.

КПД

Определяется путём сравнения преобразуемой и потребляемой мощности. Большинство моделей имеет КПД от 90 до 98%. Самые высокие показатели у сервоприводных приборов (98%) и электронных автоматических стабилизаторов напряжения. Высокий КПД позволяет экономить затраты на электроэнергию.

Точность

Выражает отклонение выходного напряжения от номинальных значений. Допускается погрешность до 10%. Для стабильной работы осветительных приборов нужна техника с точностью до 3%. Компьютеры лучше подключать к моделям, которые имеют отклонения не более 1%.

Уровень шума

При коммутационных процессах приборы издают шум. Самые «громкие» — релейные модели. Это вызвано работой реле. Наиболее низкий уровень шума у электронных приборов, которые рекомендуют для городских квартир.

В видео вы также сможете узнать о дополнительных способах выбора стабилизатора напряжения для дома.

Вопрос-ответ

Какую роль играет стабилизатор напряжения?

Прибор нужен для снижения или повышения напряжения в сети. Стабильный ток обеспечивает бесперебойную работу электрической техники.

Для чего нужна задержка на стабилизаторе напряжения?

Функция необходима для нормализации работы после отключения электроэнергии или резкого скачка напряжения. Задержка увеличивает срок службы, защищает от преждевременного выхода из строя.

Как изменится напряжение на выходе стабилизатора при повышении температуры?

При увеличении температуры окружающего воздуха напряжение на стабилитроне увеличивается. Это компенсируется его падением на диоде. В результате характеристики тока на выходе остаются практически неизменными.

Какой стабилизатор напряжения лучше купить

Тем, кто хочет установить устройство в квартире или небольшом доме, скорее всего, будет достаточно однофазного варианта, а вот в большие коттеджи и цеха понадобятся уже трехфазные модели. В любом случае, номинальная их мощность в кВт должна быть выше на 10-15% совокупной мощности всей подключаемой бытовой техники.

Лучший показатель точности стабилизаторов напряжения – от 1. 5 до 5%, а скорость реакции – от 10 до 20 мс. Если в помещении мало места, и вы планируете использовать нормализатор часто, лучше выбирать вариант с настенным монтажом, в противном случае подойдут и напольные конструкции.

Если по каким-либо причинам не удается осуществить установку нормализатора в доме или квартире и приходится монтировать его в техническом помещении или даже на улице, то важно, чтобы он выдерживал воздействие низких температур. В случае использования устройства в ванных комнатах, оно должно быть приспособлено для применения при влажности до 80-90%.

Выбор конкретной модели зависит в первую очередь от собственных потребностей. Команда VyborExperta.ru рекомендует:

• Тем, кто хочет поддерживать работу мелкой бытовой техники, например, на даче, стоит обратить внимание на Энергию Voltron.
• Для подключения ноутбука достаточно будет Ресанты ACH-500/1-Ц.
• С электрическим котлом отлично справляется Rucelf-600.
• Со стационарным компьютером можно использовать Sven VR-L600.
• Холодильники и стиральные машинки будут стабильно работать со Штилем IS1000.
• Различные тренажеры, запитанные от сети, могут применяться в сочетании с Ресантой ACH-10000/1-ЭМ.
• Сварочные аппараты можно попробовать подключить к Rucelf Sdwii-12000-L.
• Для стабильной работы бытовой техники в загородном доме рекомендуется Suntek СНЭТ-11000-ЭМ.

В рейтинге описаны лучшие стабилизаторы напряжения с учетом различных потребностей, а потому перед выбором стоит определиться, зачем именно нужно это устройство в каждом отдельном случае.

Как правильно выбрать стабилизатор(ы) напряжения для вашей конструкции

В этой статье показано, как выбрать лучший тип стабилизатора напряжения для вашего конкретного электронного продукта.

Вероятно, более чем для 90% продуктов требуется какой-либо регулятор напряжения, что делает их одним из наиболее часто используемых электрических компонентов.

Если вы не можете работать напрямую от аккумулятора или от внешнего адаптера переменного/постоянного тока, вам потребуется регулятор напряжения. Скорее всего, потребуется несколько регуляторов напряжения.

Эта статья поможет вам правильно выбрать стабилизатор(ы) напряжения для вашей конструкции. Мы рассмотрим все, от определения типа регулятора напряжения, который вам нужен, до выбора того, который соответствует вашим конкретным требованиям.

Получите БЕСПЛАТНОЕ полное руководство по разработке нового электронного оборудования

Содержание

Выбор типа стабилизатора, который необходимо использовать

Первый шаг в выборе правильного стабилизатора напряжения — определить входное напряжение, выходное напряжение и максимальный ток нагрузки.

Несмотря на то, что существует множество других спецификаций, эти три помогут вам начать работу и сузить круг выбора нужного вам типа регулятора.

Регуляторы напряжения можно разделить на две большие категории:

• Понижающие : Выходное напряжение ниже входного
• Повышение : Выходное напряжение больше, чем входное напряжение

Знание ваших входных и выходных напряжений поможет вам легко решить, к какой группе относится ваш регулятор.

Регуляторы напряжения, для которых выходное напряжение меньше входного, являются наиболее распространенным типом регуляторов напряжения. Например, вы вводите 5 В, а на выходе 3,3 В, или вы вводите 12 В, а на выходе 5 В.

Необходимо рассмотреть два типа регуляторов:

• Линейные регуляторы : простые, дешевые и бесшумный, но может иметь низкую энергоэффективность. Линейные регуляторы способны только понижать напряжение.
• Импульсные регуляторы : Высокая энергоэффективность, но более сложная и дорогая, и больше шума на выходе. Импульсные стабилизаторы могут использоваться как для понижения, так и для повышения напряжения.

Если вам требуется выходное напряжение, которое меньше входного напряжения, начните с выбора линейного стабилизатора, а не импульсного стабилизатора.

Рисунок 1. Линейный регулятор использует транзистор и контур управления с обратной связью для регулирования выходного напряжения. Линейный регулятор может только производить выходное напряжение ниже, чем входное напряжение.



Линейные стабилизаторы намного дешевле и проще в использовании, чем импульсные регуляторы, поэтому они, как правило, должны быть вашим первым выбором.

Единственные случаи, когда вы не хотите использовать линейный стабилизатор, это если рассеиваемая мощность слишком велика или вам нужно повысить напряжение.

Определение рассеиваемой мощности

Несмотря на то, что линейные регуляторы дешевы и просты в использовании, их основным недостатком является то, что они могут тратить много энергии впустую. Это может привести к чрезмерному разряду батареи, перегреву или повреждению устройства.

Если у вас есть аккумуляторный продукт, в котором энергия расходуется в виде тепла, батарея будет разряжаться быстрее. Если это не аккумуляторный продукт, но он по-прежнему выделяет значительное количество тепла, это все равно может вызвать другие проблемы с вашей конструкцией.

Фактически, при определенных условиях линейный регулятор может выделять столько тепла, что фактически разрушает сам себя. Очевидно, это не то, чем вы хотите заниматься.

При использовании линейного стабилизатора начните с определения того, какая мощность будет рассеиваться регулятором.

Для линейных регуляторов используйте уравнение:

Мощность = (Входное напряжение – Выходное напряжение) x Ток          (Уравнение 1)

Можно предположить, что выходной ток (также называемый током нагрузки) приблизительно одинаков как входной ток для линейных регуляторов.

На самом деле входной ток равен сумме выходного тока и тока покоя, потребляемого линейным регулятором для выполнения функции регулирования.

Однако для большинства стабилизаторов ток покоя чрезвычайно мал по сравнению с током нагрузки, поэтому достаточно предположить, что выходной ток равен входному току.

Как видно из уравнения 1, если у вас большой перепад напряжения (Vin – Vout) на стабилизаторе и/или высокий ток нагрузки, то ваш стабилизатор будет рассеивать большое количество энергии.

Например, если на входе 12 В, а на выходе 3,3 В, разность напряжений будет рассчитываться как 12 В – 3,3 В = 8,7 В.

Если ток нагрузки равен 1 А, это означает, что регулятор должен рассеивать 8,7 Вт мощности. Это огромное количество энергии, которое тратится впустую, и это больше, чем может выдержать любой линейный регулятор.

Если, с другой стороны, у вас высокая разность напряжений, но ток нагрузки составляет всего несколько миллиампер, то мощность будет небольшой.

Например, в приведенном выше случае, если вы теперь используете только 100 мА тока нагрузки, тогда рассеиваемая мощность падает до 0,87 Вт, что намного удобнее для большинства линейных регуляторов.

При выборе линейного стабилизатора недостаточно просто убедиться, что входное напряжение, выходное напряжение и ток нагрузки соответствуют спецификациям регулятора.

Например, у вас есть линейный стабилизатор, рассчитанный на 15 В и ток 1 А. Вы думаете: «Хорошо, если это так, я могу подать 12 В на вход, получить 3,3 В на выходе и запустить его на 1 А, верно?»

Неправильно! Вы должны убедиться, что линейный регулятор может справиться даже с такой мощностью. Способ сделать это состоит в том, чтобы определить, насколько регулятор будет нагреваться в зависимости от мощности, которую он должен рассеять.

Для этого сначала рассчитайте, сколько мощности будет рассеивать линейный регулятор, используя уравнение 1 выше.

Во-вторых, посмотрите в таблице данных регулятора в разделе «Тепловые характеристики» параметр под названием «Theta-JA», выраженный в единицах °C/Вт (°C на ватт).

Theta-JA показывает, на сколько градусов чип нагреется выше температуры окружающего воздуха, на каждый ватт мощности, который он должен рассеять.

Просто умножьте расчетную рассеиваемую мощность на Theta-JA, и это покажет вам, насколько линейный регулятор будет нагреваться при такой мощности:

Мощность x Theta-JA = температура выше температуры окружающей среды          (уравнение 2)

Допустим, ваш регулятор имеет спецификацию Theta-JA, равную 50°C на ватт. Это означает, что если ваш продукт рассеивает:

• 1 Вт, он нагреется на 50°C.
• 2 Вт нагреется до 100°C.
• ½ ватта нагреется до 25°C.

Важно отметить, что температура, рассчитанная выше, представляет собой разницу температур выше температуры окружающего воздуха.

Допустим, вы подсчитали, что при ваших условиях питания регулятор будет рассеивать 2 Вт мощности. Вы умножаете это на Theta-JA и определяете, что он нагреется до 100°C.

Здесь важно не забыть добавить температуру окружающего воздуха. Комнатная температура обычно составляет 25°C. Следовательно, вы должны добавить 25°C к 100°C. Теперь у вас до 125°C.

125°C — это максимальная температура, на которую рассчитано большинство электронных компонентов, поэтому никогда не следует намеренно превышать 125°C.

Как правило, вы не повредите свой продукт, пока не достигнете температуры от 170°C до 200°C. К счастью, большинство регуляторов также имеют функцию отключения при перегреве, которая срабатывает при температуре около 150°C, поэтому они просто отключаются, прежде чем причинят какой-либо ущерб.

Однако некоторые регуляторы не имеют защиты от перегрева, поэтому вы можете повредить их, если они будут рассеивать слишком много энергии.

Получите БЕСПЛАТНОЕ полное руководство по разработке нового электронного оборудования

В любом случае, вы не хотите проектировать свой продукт таким образом, чтобы он постоянно перегревался и должен был выключаться для охлаждения.

Следует также учитывать, что температура воздуха не всегда может быть 25°C.

Допустим, ваш регулятор по-прежнему нагревается до 100°C под нагрузкой, но теперь температура окружающей среды составляет 50°C (например, в закрытом автомобиле в жаркий летний день).

Теперь у вас есть 50°C плюс 100°C и до 150°C под нагрузкой. Вы превысили указанную максимальную температуру и находитесь на грани срабатывания теплового отключения.

Очевидно, этого следует избегать. Эксплуатация регулятора, при котором он регулярно превышает указанную температуру 125°C, может не привести к немедленному повреждению, но может сократить срок службы компонента.

Регуляторы с малым падением напряжения (LDO)

В некоторых случаях линейные регуляторы могут быть очень эффективными, потребляя очень мало энергии. Это происходит, когда они работают с очень низким перепадом входного напряжения и выходного напряжения.

Например, если Vin – Vout составляет всего 300 мВ, то даже при токе нагрузки 3 А рассеиваемая мощность составляет всего 0,9 Вт, что достаточно мало для большинства регуляторов.

Минимальный дифференциал Vin-Vout, с которым может работать линейный регулятор, называется падением напряжения. Если разница между Vin и Vout падает ниже напряжения отключения, то регулятор находится в режиме отключения.

Регулятор в режиме отключения выглядит просто как небольшой резистор от входа до выхода. Это означает, что выход, по сути, просто отслеживает входное питание, и на самом деле никакое регулирование не выполняется.

В большинстве случаев вы хотите избежать работы линейного регулятора в режиме отключения. Ни в коем случае это ничего не повредит, но вы потеряете многие преимущества наличия регулятора.

Например, если на вашем входном источнике есть много шума сигнала, он обычно отфильтровывается линейным регулятором. Однако эта фильтрация не будет выполняться в режиме отключения, поэтому весь шум входного питания напрямую передается выходному напряжению.

Причина, по которой стабилизаторы с малым падением напряжения так полезны, заключается в том, что они позволяют управлять регулятором с очень небольшой рассеиваемой мощностью. Это связано с тем, что линейный регулятор наиболее эффективен, когда разница между Vin и Vout мала.

Многие старые линейные стабилизаторы имели очень высокое падение напряжения. Например, популярная серия стабилизаторов 7800 имеет спецификацию падения напряжения 2 В. Это означает, что входное напряжение должно быть как минимум на 2 В выше, чем выходное напряжение.

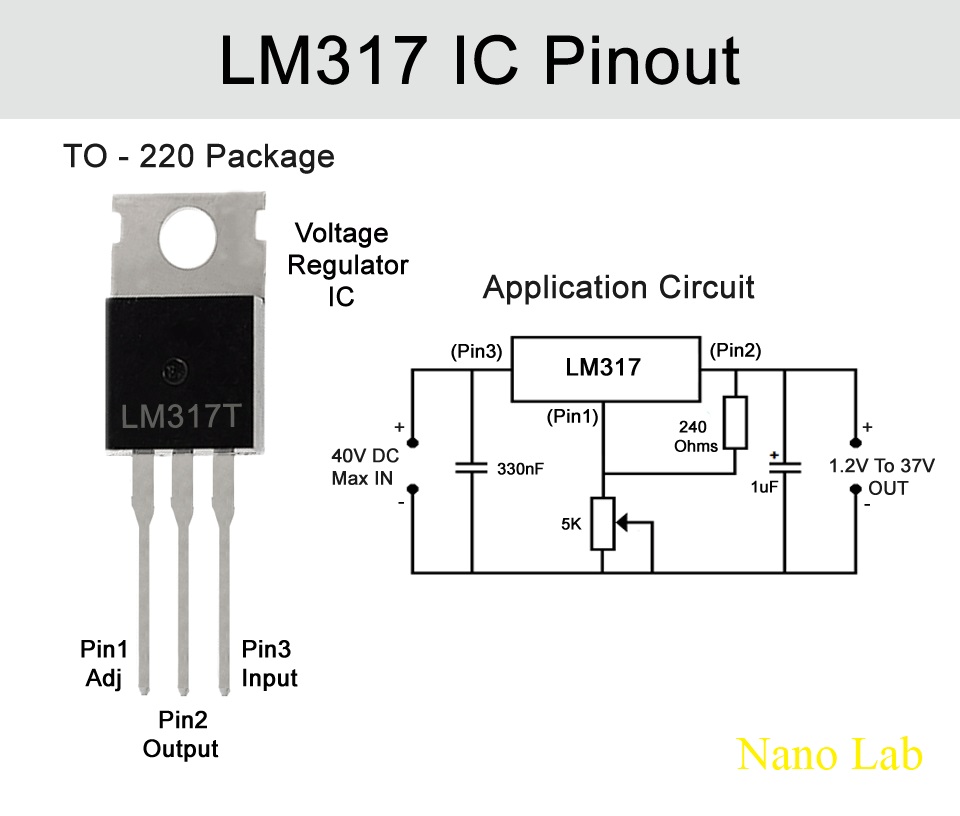

Рисунок 2. Старые 3-выводные линейные стабилизаторы требуют большего перепада напряжения Vin-Vout и, следовательно, потребляют больше энергии, чем более новые стабилизаторы LDO.



Несмотря на то, что 2 В не очень много, если вы пропускаете 1 ампер тока через этот регулятор и у вас есть разница в 2 В, то 2 ватта мощности тратятся впустую.

Более новые стабилизаторы LDO могут иметь очень низкое падение напряжения менее 200 мВ при полной нагрузке.

LDO, работающий с перепадом напряжения всего 200 мВ, может пропускать в 10 раз больший ток при той же рассеиваемой мощности, что и линейный регулятор, работающий с перепадом напряжения 2 В. Таким образом, 1 ампер тока с дифференциалом Vin-Vout 200 мВ соответствует рассеиваемой мощности всего 0,2 Вт.

Краткий обзор линейных регуляторов

Линейные регуляторы полезны, если:

• Разница входного и выходного напряжения мала
• У вас низкий ток нагрузки
• Вам требуется очень чистое выходное напряжение
• Дизайн должен быть как можно более простым и дешевым

Как мы обсудим далее, импульсные регуляторы производят много шума на выходе и могут создавать неряшливое выходное напряжение.

Это может быть приемлемо для некоторых приложений, но во многих случаях требуется очень чистое напряжение питания. Например, при формировании напряжения питания для аналого-цифрового преобразователя или какой-либо звуковой схемы.

Таким образом, линейные стабилизаторы не только проще в использовании, но и обеспечивают гораздо более чистое выходное напряжение по сравнению с импульсными стабилизаторами, без пульсаций, пиков или шума любого типа.

Таким образом, если рассеиваемая мощность не слишком высока или вам не требуется повышающий регулятор, линейный регулятор будет лучшим вариантом.

Импульсные регуляторы

Импульсные регуляторы гораздо сложнее понять, чем линейные регуляторы. Линейный регулятор основан на силовом транзисторе, который управляет величиной тока, подаваемого на выход.

Если система управления линейного регулятора определяет, что выходное напряжение ниже, чем должно быть, то от входа к выходу может течь больший ток. И наоборот, если обнаружено, что выходное напряжение выше, чем должно быть, регулятор позволит меньшему току течь от входа к выходу, тем самым снижая выходное напряжение.

С другой стороны, импульсные стабилизаторы используют катушки индуктивности и конденсаторы для временного накопления энергии перед передачей ее на выход.

В этом уроке я разрабатываю печатную плату с использованием простого линейного стабилизатора, а в этом более подробном курсе я разрабатываю пользовательскую плату с использованием более сложного импульсного регулятора.

Существует два основных типа импульсных регуляторов: повышающий и понижающий.

Понижающий импульсный стабилизатор также называется понижающим регулятором, и, как и линейный стабилизатор, выходное напряжение ниже входного.

Рисунок 3. В понижающем импульсном регуляторе используется индуктор в качестве элемента временного накопления энергии для эффективного создания выходного напряжения ниже входного.



Если вы изначально планировали использовать линейный стабилизатор (понижающий), но определили, что рассеиваемая мощность слишком высока, тогда вам следует использовать импульсный понижающий стабилизатор.

В то время как повышающий импульсный стабилизатор создает выходное напряжение выше входного и называется повышающим стабилизатором.

Импульсные регуляторы очень эффективны даже при очень больших перепадах между входом и выходом.

Эффективность равна выходной мощности, деленной на входную мощность. Это отношение того, сколько мощности от входа переходит к выходу.

КПД = Pвых / Вывод = (Vвых x Iвых) / (Vin x Iвх)          (Уравнение 3)

Уравнение эффективности такое же, как и для линейного регулятора. Однако, поскольку выходной ток равен входному току для линейного регулятора, уравнение 3 упрощается до простого:

Эффективность (линейный регулятор) = Vout / Vin на входе 24 В, а на выходе 3 В при токе нагрузки 1 А. Если бы это был линейный регулятор, он работал бы с чрезвычайно низкой эффективностью, и почти вся мощность рассеивалась бы в виде тепла.

Эффективность линейного регулятора будет только 3 В / 24 В = 12,5%. Это означает, что только 12,5% мощности от входа доходит до выхода. Остальные 87,5% передаваемой мощности теряются в виде тепла!

Получите БЕСПЛАТНОЕ полное руководство по разработке нового электронного оборудования

С другой стороны, импульсные стабилизаторы обычно имеют КПД 90% или выше, независимо от разницы между входным и выходным напряжениями. Для импульсного регулятора около 9На выходе передается 0% мощности и только 10% тратится впустую.

Только когда Vin и Vout близки друг к другу, эффективность линейного регулятора можно сравнить с импульсным регулятором.

Например, если входное напряжение 3,6 В (напряжение литий-полимерной батареи), а выходное 3,3 В, то линейный стабилизатор будет иметь энергоэффективность 3,3 В / 3,6 В = 91,7%.

Повышающие регуляторы напряжения

В большинстве случаев выходное напряжение будет ниже входного. В этом случае следует использовать линейный стабилизатор или понижающий импульсный регулятор, как обсуждалось выше.

Однако есть и другие случаи, когда вам может потребоваться более высокое выходное напряжение, чем входное. Например, если у вас есть батарея на 3,6 В, а вам нужен источник питания на 5 В.

Рисунок 4. Импульсный импульсный стабилизатор использует катушку индуктивности в качестве временного накопительного элемента для эффективного создания выходного напряжения, превышающего входное напряжение.



Многие новички в электронике с удивлением узнают, что можно получить более высокое напряжение из более низкого напряжения. Для выполнения этой функции необходим импульсный регулятор, называемый повышающим регулятором.

В отличие от линейных стабилизаторов, выходной ток импульсного стабилизатора не равен входному току. Вместо этого вы должны смотреть на входную мощность, выходную мощность и эффективность.

Рассчитаем входной ток для повышающего регулятора. Предположим, что входное напряжение равно 3 В, выходное напряжение равно 5 В, выходной ток равен 1 А, а энергоэффективность составляет 90 % (как указано в техническом описании).

Чтобы понять это, нам нужно использовать немного базовой алгебры в уравнении 3, чтобы найти входную мощность:

Pin = Pout / Efficiency          (уравнение 5)

Мы знаем, что эффективность составляет 90 % (или 0,90), и мы знаем, что выходная мощность составляет 5 В x 1 A = 5 Вт. Мы можем рассчитать, что входная мощность составляет 5 Вт / 0,9 = 5,56 Вт.

Поскольку входная мощность составляет 5,56 Вт, а выходная мощность составляет 5 Вт, это означает, что регулятор рассеивает только 0,56 Вт.

Далее, поскольку мы знаем, что мощность равна произведению напряжения на ток, это означает, что входной ток равен:

Входной ток = 5,56 Вт / Vin = 5,56 Вт / 3 В = 1,85 А          (уравнение 6)

Для повышающего регулятора входной ток всегда будет выше, чем выходной ток. С другой стороны, входной ток понижающего стабилизатора всегда будет меньше выходного тока.

Понижающе-повышающие регуляторы

Предположим, вы питаете свой продукт от двух последовательно соединенных батареек типа АА. При полной зарядке две батареи AA могут выдавать около 3,2 В, но когда они близки к разрядке, они выдают только 2,4 В.

В этом случае ваше напряжение питания может варьироваться от 2,4 В до 3,2 В.

Теперь предположим, что вам нужно выходное напряжение ровно 3 В независимо от состояния батарей. Когда аккумуляторы полностью заряжены (выход 3,2 В), необходимо понизить напряжение аккумуляторов с 3,2 В до 3 В.

Однако, когда аккумуляторы близки к разрядке (выход 2,4 В), необходимо для повышения напряжения батареи с 2,4 В до 3 В.

В этом сценарии вы должны использовать так называемый импульсный повышающе-понижающий стабилизатор, который представляет собой просто комбинацию повышающего и понижающего регуляторов.

Для решения этой проблемы потенциально можно использовать отдельный понижающий регулятор, за которым следует повышающий регулятор (или наоборот). Но обычно лучше использовать один повышающе-понижающий регулятор.

Импульсный регулятор + линейные регуляторы

Помните о трех преимуществах линейных регуляторов: дешевизна, простота и чистое выходное напряжение.

Может быть много случаев, когда вы хотите использовать линейный стабилизатор, потому что вам нужно чистое выходное напряжение, но вы не можете, потому что они тратят слишком много энергии.

В этой ситуации вы можете использовать импульсный регулятор, а затем линейный регулятор.

Допустим, у вас есть входное напряжение от литий-полимерной батареи 3,6 В, но вам нужен источник питания чистый 5 В.

Для этого вы должны использовать повышающий стабилизатор, чтобы повысить напряжение до значения, чуть превышающего целевое выходное напряжение. Например, вы можете использовать повышающий стабилизатор для повышения напряжения с 3,6 В до 5,5 В.

Затем вы используете линейный регулятор, который принимает 5,5 В и понижает его до 5 В, а также устраняет шумы и помехи. пульсации для получения чистого сигнала.

Это очень распространенный метод получения эффективности импульсного стабилизатора и бесшумного выходного напряжения линейного стабилизатора.

Если вы выбрали этот вариант и хотите специально отфильтровать помехи переключения, обязательно обратите внимание на коэффициент ослабления питания (PSRR) линейного регулятора.

PSSR заданного линейного регулятора зависит от частоты. Поэтому PSSR обычно представляют в виде графика, показывающего, как линейный регулятор подавляет любые пульсации на входе на различных частотах.

Рис. 5. Коэффициент ослабления источника питания (PSRR) в зависимости от частоты для TPS799 от Texas Instruments.



Чтобы использовать этот график, посмотрите на частоту переключения вашего импульсного стабилизатора (или любого другого источника шума в вашей цепи). Затем посмотрите на PSSR линейного регулятора на этой конкретной частоте.

Затем можно рассчитать, какая часть шума импульсного регулятора будет удалена линейным регулятором.

Резюме

Чтобы выбрать регулятор напряжения для вашей системы, начните с предположения, что можно использовать линейный стабилизатор, если входное напряжение выше выходного.

Только если при этом расходуется слишком много энергии, используйте импульсный понижающий регулятор.

Если вам нужно, чтобы выходное напряжение было выше входного, используйте повышающий импульсный стабилизатор.

Если у вас есть ситуация, когда входное напряжение может быть выше или ниже выходного напряжения, то вам нужен импульсный стабилизатор.

Наконец, если вам нужен чистый выход, но нужна энергоэффективность импульсного стабилизатора, используйте импульсный стабилизатор, а затем линейный стабилизатор для очистки напряжения питания.

Другой контент, который может вам понравиться:

4.9 8 голосов

Рейтинг статьи

10 лучших линейных стабилизаторов напряжения – Блог SnapEDA

В электронике линейные стабилизаторы напряжения обычно используются для стабилизации напряжения. Независимо от входного напряжения или условий нагрузки, они будут обеспечивать фиксированное выходное напряжение, тем самым защищая устройства от колебаний выходного сигнала, которые могут привести к неэффективной работе или даже к повреждению.

При разработке источника питания для приложения, требующего небольшой разницы между его входным и выходным напряжениями, разработчики аппаратного обеспечения должны учитывать линейные стабилизаторы напряжения.

Простота и стоимость являются основными преимуществами использования линейных стабилизаторов перед импульсными регуляторами напряжения. Кроме того, отсутствие шума переключения делает линейные регуляторы особенно полезными для аудио- и видеосвязи, медицинских устройств и других приложений, чувствительных к шуму.

С другой стороны, линейные регуляторы напряжения выделяют тепло, а их эффективность довольно низкая, колеблется от 30% до 60%. Именно поэтому они используются в основном для маломощных устройств и небольших перепадов между входным и выходным напряжениями.

По сравнению с линейными стабилизаторами импульсные стабилизаторы напряжения (также известные как импульсные стабилизаторы) имеют более высокий КПД и выделяют гораздо меньше тепла, но они также более дороги и сложны.

При выборе между различными регуляторами напряжения для вашего приложения следует учитывать несколько факторов, в том числе максимальное входное напряжение, разницу между входным и выходным напряжением, номинальный ток, номинальную температуру и выходной шум.

Большинство линейных регуляторов напряжения из нашего списка Top 10 имеют защиту от перегрузки по току и тепловую защиту. Большинство из них также имеют максимальное входное напряжение в диапазоне от 5,5 В до 40 В и выходное напряжение в диапазоне от 3,3 В до 15 В. Наиболее популярными поставщиками регуляторов напряжения на SnapEDA являются Diodes Inc, Richtek USA Inc, Microchip, STMicroelectronics и Texas Instruments.

А теперь давайте взглянем на 10 лучших линейных регуляторов напряжения на SnapEDA!

№ 10 — LP2985-33DBVR от Texas Instruments

Этот стабилизатор с малым падением напряжения имеет максимальное входное напряжение 16 В, выходное напряжение 3,3 В, выходной ток 150 мА, падение напряжения 280 мВ и диапазон температур перехода от -40°C до 125°C.
Средняя цена среди дистрибьюторов: 0,60 долл. США

Загрузить Символ и посадочное место

#9 — L7805ACD2T от STMicroelectronics

Этот положительный стабилизатор имеет максимальное входное напряжение 35 В и падение напряжения, выходное напряжение 15 В, выходное напряжение 15 В, выходное напряжение 15 В. Диапазон температур перехода от 0°C до 125°C.

Средняя цена среди дистрибьюторов: нет данных

Загрузить Символ и посадочное место

#8 — L7805CV-DG от STMicroelectronics

Этот положительный регулятор тока имеет максимальное выходное напряжение 35 В, выходное напряжение 15 А, выходное напряжение 5 В. , падение напряжения 2 В и диапазон температур перехода от 0 °C до 125 °C.

Средняя цена среди дистрибьюторов: 0,52 доллара США

Скачать Symbol & Footprint

#7 – REG1117 от Texas Instruments

Этот положительный стабилизатор с малым падением напряжения имеет максимальное входное напряжение 15 В, выходное напряжение 1,8 В, выходной ток 800 мА и диапазон температур перехода от -40°C до 125°C.

Средняя цена среди дистрибьюторов: 2,02 доллара США

Загрузить Символ и посадочное место

#6 — L7805CV от STMicroelectronics напряжение и диапазон температур перехода от 0°C до 125°C.

Средняя цена среди дистрибьюторов: 0,41 доллара США

Загрузить Символ и посадочное место

#5 — LD1117S33CTR от STMicroelectronics Падение напряжения 1 В и диапазон температур перехода от -40°C до 125°C.

Средняя цена среди дистрибьюторов: 0,36 доллара США

Скачать Symbol & Footprint

#4 — AP2112K-3.3TRG1 от Diodes Inc.

Этот положительный регулятор имеет максимальное входное напряжение 6 В, выходное напряжение 3,3 В, максимальный выходной ток 600 мА, падение напряжения 0,4 В и температуру перехода от -40°C до 85°C. диапазон.

Средняя цена среди дистрибьюторов: 0,24 доллара США. Максимальный выходной ток 300 мА, падение напряжения 0,3 В и диапазон температур перехода от -40°C до 125°C.

Средняя цена у дистрибьюторов: 0,50 доллара США

Загрузить Символ и посадочное место

#2 — MIC29302WU от Microchip максимальное падение напряжения и диапазон температур перехода от -40°C до 125°C.

Средняя цена среди дистрибьюторов: Н/Д

Скачать Symbol & Footprint

И лучший линейный регулятор напряжения на SnapEDA…

#1- LM1117MP-3.3 производства Texas Instruments

Этот стабилизатор с малым падением напряжения имеет максимальное входное напряжение 15 В, выходное напряжение 3,3 В, максимальный выходной ток 800 мА, падение напряжения от 1,2 до 120 °C и Диапазон температуры перехода °C.

Средняя цена у дистрибьюторов: нет данных

Загрузка символов и посадочных мест

* Эти данные были собраны с помощью аналитики SnapEDA путем просмотра загрузок из нашей библиотеки моделей деталей (символов, посадочных мест и 3D-моделей).
