Какое реле давления выбрать: Выбираем лучшее реле давления для насоса

Содержание

какое реле давления лучше выбрать?

Автономные (децентрализованные) системы водоснабжения обустраиваются по определенным схемам, требующим точного расчета всех параметров. Но одной лишь прокладки труб, установки в источник устройства для перекачки жидкости недостаточно, чтобы обеспечить эффективность и надежность инженерной коммуникации. Без автоматики, управляющей работой насоса, не обойтись. В наиболее простом исполнении она представлена реле давления, которое его периодически (при необходимости) включает/выключает.

Примечание. Нужно учесть, что реле давления может работать только совместно с гидроаккумулятором (об этих изделиях подробно здесь).

В трубных системах, где установка такого бака невозможна (нежелательна), или при сложной схеме коммуникации, где необходим качественный контроль нескольких параметров, используется более совершенная автоматика управления насосным оборудованием (блочного типа) с включением различных датчиков.

Информация по устройствам данной группы – по этой ссылке.

Реле давления – краткий обзор моделей

Принцип функционирования всех изделий этой категории идентичен. Алгоритм самый простой: давление в системы снизилось ниже критического – реле включает насос в работу; повысилось до максимально выставленного значения (при настройке) – разрывает контактами цепь его электропитания.

1. Юнипамп

Хорошая отечественная разработка, отличающаяся высоким качеством и приемлемой стоимостью. Поставляется на рынок в различных модификациях.

Особенности

  • Предназначены для работы с насосами мощностью до 1,5 кВт.
  • Манометр, встроенный в корпус реле давления. Следовательно, устанавливать измерительный прибор отдельно не нужно.
  • Присоединения – на четверть дюйма.

Более детальную информацию по изделиям марки «Unipump», пределам настройки и стоимости можно найти здесь.

2. Грундфос

Надежные реле давления от датского производителя с безупречной репутацией «GRUNDFOS».

Особенность

  • Высокая степень защищенности (IP52). Такие изделия пригодны для установки даже в местах с избыточной влажностью (сырые подвалы, кессоны и так далее).
  • Надежность в работе.
  • Некоторые модификации (к примеру, FF 4-4 или 4-8) относятся к приборам слаботочным. Непосредственно в сеть пром/напряжения их включать нельзя, только через «промежуточное звено» в виде специального устройства (преобразователя).
  • Внушительный сортамент. Реле отличаются в основном значением верхнего предела срабатывания.

Многие специалисты едины во мнении – большая часть стоимости реле давления «Грундфос» приходится на «узнаваемость» бренда. Анализ же эксплуатации такой автоматики показывает, что отечественные аналоги ни в чем «датчанам» не уступают, хотя цена на них значительно ниже.

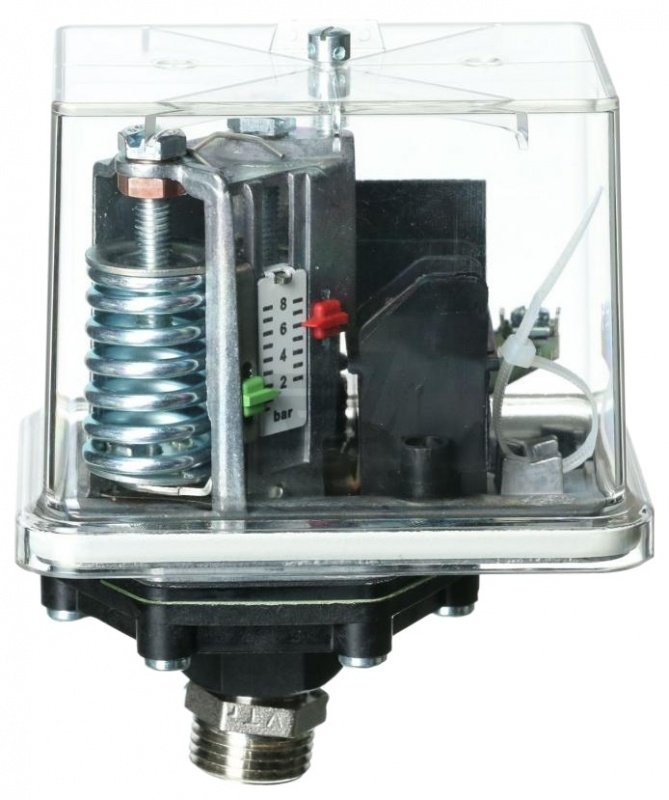

3. Condor

Это образец немецкой промышленности, который завоевал много симпатий благодаря безотказности в работе.

Особенности

  • Реле давления – двухполюсное.
    То есть при срабатывании одновременно размыкаются обе цепи (фаза и ноль), что делает эксплуатацию системы более безопасной.
  • Регулировка производится вращением.
  • Универсальность настроек.
  • Возможно подключение манометра.
  • Стоимость высокая.

4. Danfoss (серия KP1)

Реле давления от известного датского производителя. Стоит дорого, но высокая цена вполне оправдана.

Особенности

  • Золоченые контакты. Следовательно, «залипание» исключено.
  • Наличие настроечной шкалы позволяет обходиться без показывающего прибора (манометра).

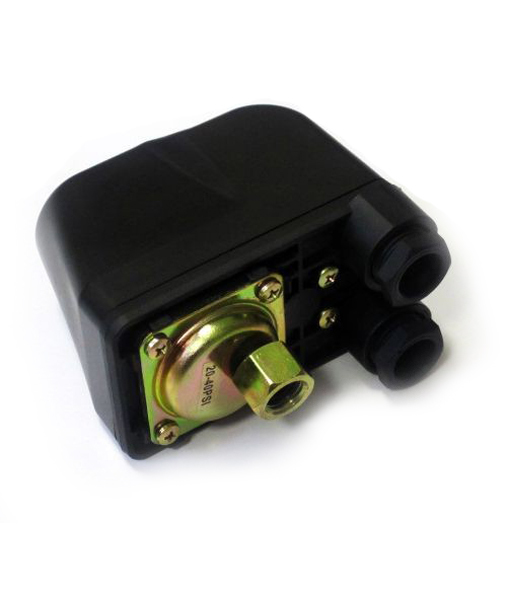

5. ACP PM5

Это китайское изделие часто путают с реле «сухого хода», хотя его назначение в схеме совсем иное. Единственный плюс – низкая стоимость.

Но такая «дешевизна» имеет и обратную сторону. Вот лишь основные недостатки, которые отмечаются пользователями на тематических форумах.

  • Контакты не посеребренные (обычные). Следовательно, по причине их пригорания цепь в нужный момент может и не разомкнуться.
  • Влаго- и пылезащищенность – нулевые.
  • Гарантированный срок службы не отрабатывают – ломаются довольно быстро.

6. ITALTECNICA

Реле итальянского производителя. Совместно с насосами используется модификация PM/5. Привлекает не высокой ценой при отличном качестве и надежности. Монтируется в схемы управления контура ХВС. Пределы регулирования давления (бар) – от 1 до 5 (нижний/верхний). Гарантия небольшая – всего год.

Если в системе водоснабжения установлен не насос, а станция, то она комплектуется модификацией G. Ее основное отличие – в пределах настройки – от 1,4 до 2,8.

  • Контактная группа – медные ламели.
  • Антипригарное покрытие – слой Ag-Ni.
  • Пластиковый корпус с изолирующей прокладкой.

Что учесть

Простейшие модификации реле давления – однополюсные. Это значит, что их контакты размыкают лишь 1 линию. И вот здесь «подводный камень». Если изделие включается в схему непрофессионалом, то он может перепутать фазу с нулем и установить его именно в цепь последнего. Следовательно, при размыкании контактов насос останется под напряжением.

Кроме того, при выборе модификации реле давления необходимо учитывать особенность конкретной схемы водоснабжения. Советы «знатоков» мало чем помогут. В первую очередь подразумеваются такие показатели, как характеристики гидроаккумулятора и перекачивающего устройства (в том числе, и тип насоса).

Приобрести оптимальный вариант реле давления проживающим в Подмосковье помогут специалисты компании «АЛЬФАТЭП». Достаточно лишь позвонить по номеру 8 (495) 109-00-95, и ее сотрудники дадут квалифицированный и подробный ответ на любой интересующий клиента вопрос по управлению насосами. Сами определят характеристики регулирующего изделия с учетом параметров системы, учтут все нюансы ее функционирования и предложат наиболее рациональное решение. При необходимости – выедут на место, установят реле давления и произведут настройку пределов его срабатывания.

Реле давления для насоса – как выбрать, установить и отрегулировать

Реле давления воды предназначено для управления насосной установкой и поддержания давления в водопроводной сети дома на заданном уровне. Реле давления является весьма важным элементом и его установка и настройка должны производиться квалифицированно. От качества работы реле давления зависит вся система водопровода, безопасность ее функционирования и работоспособность других агрегатов в системе.

Принцип работы реле давления (датчика управления насосом)

Реле регистрирует подвижной пружинной группой давление воды в системе. При достижении заданного минимального давления замыкается контакт, включающий насосную установку. При достижении максимального заданного давления, контакт размыкается и насосная установка выключается. Реле давления снабжены регулировочными механизмами, позволяющими настроить значения давления, а тажке дополнительно могут комплектоваться кнопкой «сухого» принудительного пуска, аппаратурой плавного пуска насоса, дополнительными разъемами вместо клемных групп для подключения насоса, индикацией работы и др.

Место для установки реле давления

Рекомендуется устанавливать реле давления непосредственно у отвода на гидроаккумулятор, где в большей степени нивелируются скачки давления и турбулентность потока во время запуска и работы насоса. Также для отдельных моделей, производители ограничивают условия эксплуатации по микроклимату, а именно температура не ниже +4 град. и влажность не выше 70%. Такие реле должны устанавливаться в отапливаемом помещении.

Перед датчиком управления насосом (реле давления) в системе водопровода должны быть установлены:


Вариант монтажа реле давления в системе водоснабжения дома представлен на рисунке.

Современные модели насосов оборудуются специальными штуцерами для подключения реле давления, а также встроенными фильтрами и обратным клапаном. Поэтому отдельные реле давления могут монтироваться и непосредственно в блоке с насосом. Если реле выполнено по влагозащищенной схеме, то оно может устанавливаться с насосом и в кессоне (приямке) и даже непосредственно в колодце. Все зависит от выбранной модели и рекомендациям производителя по температуре и влажности.

Определение параметров работы

Перед выбором реле давления должны быть уже выбраны насосная установка и гидроаккумулятор, и должны быть определены рабочие параметры сети:
– максимальное давление в системе, при котором насос будет отключаться;
— минимальное давление, при котором насос будет включаться;
— давление в воздушной камере гидроаккумулятора.

Обратите внимание, что минимальное рабочее давление в системе водоснабжения должно быть на 0,2 атм больше, чем давление в воздушной камере гидроаккумулятора. Иначе возможен повышенный износ эластичной мембраны.

Обратите внимание, что реле может быть:
— силовым, — включающим силовые контакты на насосную установку;
— управляющим, — выдающим сигнал на силовой блок управления.

Проверьте, на какую допустимую мощность включения рассчитано реле. И как это значение соотносится с выбранной насосной установкой.

Конструктивные особенности и настройка давления

Реле давления простой конструкции представляет из себя небольшой прибор, который снабжен штуцером для подключения к водопроводной трубе и клемной группой для подключения электрических кабелей. Регистрация параметров давления производится с помощью пружин, усилие которых настраивается резьбовыми регуляторами.

Чем сильнее сжимаются пружины регулятором, тем большее усилие они создают, и тем выше нужно давление для срабатывания реле (большая пружина), или тем больше должна быть разница в давлениях (малая пружина). Т.е. зажимая пружины мы повышаем значения.

Обычно реле давления, предназначенные для работы в быту, имеют заводские настройки пружин, которые полностью подходят для бытовых условий применения и распространенных моделей насосов и гидроаккумуляторов. Например, минимальное давление – 1,5 атм. Максимально давление – 3,0 атм.

Тем не менее, в силу каких либо факторов (соображений), иногда возникает необходимость в регулировке давления.

Регулировка реле давления для насоса

На видео показан процесс регулировки давления на реле (несколько путанные объяснения о назначении пружин не должны вводить в заблуждение, а пониманию разницы между показаниями манометра и озвученными результатами должна способствовать психологическая устойчивость наблюдающего)

Подключение реле давления воды

  • Подключение реле давления производится в соответствии с инструкцией по прилагаемой схеме.
  • На трубопроводе в подходящем месте устанавливается тройник, а к нему переходящий штуцер по диаметру (или отводной шланг) на реле давления. Еще вариант установки реле давления на трубопроводе приведен на рисунке.
  • Подключение производится на резьбе, поэтому необходимо тщательно герметизировать резьбовое соединение с помощью ФУМ-ленты или пенькового каната на герметике.
  • Обратите внимание, что в приборах, как правило, не предусматривается вращающееся соединение с трубопроводом, имеется лишь гайка, жестко закрепленная в корпусе. Поэтому нужно предусмотреть соединение по типу американки, либо вращать сам прибор на тройнике.
  • Подключение электрической части производится кабелем, сечение которого подходит по мощности (до 2 кВт – сечение проводника 2,5 мм кв.).
  • Клемные группы должны иметь надписи по предназначению, если нет, то определить их предназначение не сложно и по схемотехнике самого реле.
  • Если имеется клема заземления (обозначение символом «земля), то устанавливать заземляющий кабель обязательно.

Рекомендации по выбору и применению

  • Приобретайте реле, предназначенные для работы в быту. Максимально давление в системе не должно превышать 4 атм. А рекомендуемый рабочий диапазон давлений, подходящий под сантехнические приборы и аппараты должен находится в пределах 1,4 – 2,8 атм.
  • Обратите внимание, что чем больше будет разница в минимальном и максимальном давлении, тем больший объем воды будет находиться в гидроаккумуляторе и тем реже будет включаться насос в работу.
    Подробней ознакомится с порядком выбора и подключения гидроаккумулятора.
  • Приобретайте реле известных производителей. Применение неизвестных подделок может весьма пагубно сказаться на работе всей системы и привести к поломке агрегатов или аварии.
  • Обязательно установите на трубопроводе рядом с реле качественный манометр. Периодически контролируйте давление в системе, даже если внешним признакам все работает нормально.


На представленном видео указаны популярные модели реле давления, озвучены их характеристики и нюансы подключения. Приятного просмотра.

принцип работы + настройка и регулировка

Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышение давления в сети, запустит и остановит насосное оборудование без участия хозяев.

Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?

Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.

Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.

Содержание статьи:

  • Принцип действия и виды реле давления
    • Электромеханические модели датчиков
    • Электронные варианты реле
  • Выводы и полезное видео по теме

Принцип действия и виды реле давления

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая — на разницу между верхним и нижним пределами давления. Устройство подключают к .

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели — наоборот, элемент следует ослабить.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от «сухого хода».

Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды.

Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети .

Основная характеристика устройства — номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 — 6,0 бар.

Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

  • размеры присоединительной резьбы;
  • уровень защиты от пыли и влаги;
  • масса и размеры прибора;
  • напряжение контактов;
  • номинальные параметры тока;
  • тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.

Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п. (+)

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем — к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.

Обычно вместе с поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта — это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя . Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности — наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку — на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.

Нужно учесть такие показатели как:

  • предельное давление;
  • рабочее давление;
  • норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.

Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины.

Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки — против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения.

Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 — 1,6 бар.

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса.

Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после , замене гидробака, и т.п.

Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

Дополнительная информация по регулировке реле давления для насоса приведена в .

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.

Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке.

Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

При подключении электронного реле к станции нужно сначала запитать прибор, потом — механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.

Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления — прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях — блок для связи расположен ниже.

Выбор реле давления: 9 факторов, которые следует учитывать

Реле давления являются важными компонентами вашего оборудования, а точные и надежные измерения давления являются ключом к обеспечению безопасного и эффективного процесса. Неправильно указанное реле давления может привести к ошибкам срабатывания, повреждению оборудования, травмам рабочих или другим опасным последствиям.

Как узнать, нужно ли вам реле давления? И какие факторы следует учитывать, если вам нужен новый?

Мы часто слышим этот вопрос здесь, в Эшкрофте, и я разработал несколько рекомендаций, которые следует учитывать при проведении исследований. В этой статье будут описаны шаги, которые я рекомендую вам предпринять при выборе или замене реле давления.

Что делает реле давления качественным?

Более 50 % приложений с реле давления требуют, чтобы реле использовалось для обеспечения безопасности, будь то запуск или остановка устройства или отправка аварийного сигнала пользователю. Таким образом, выбор правильного реле давления для вашего приложения имеет решающее значение.

При выборе наилучшего реле давления для вашей области применения необходимо учитывать множество факторов, включая тип реле (мембранный, поршневой, сильфонный или электронный), материалы, контактирующие с измеряемой средой, конструкцию корпуса, требования к заданным значениям, рабочее давление (рабочее и максимальное) и требуются ли какие-либо согласования.

Еще одним важным свойством реле давления является точность уставки. Точность также известна как воспроизводимость переключателя или способность переключателя обеспечивать одно и то же заданное значение раз за разом.

Реле давления разных типов имеют разную точность. Электронные переключатели могут иметь очень хорошую или высокую точность, в то время как некоторые очень простые конструкции переключателей могут иметь очень плохие или низкие характеристики точности.

Убедитесь, что ваш коммутатор изготовлен надежной организацией, использующей качественные методы производства и проектирования. Ваш коммутатор должен быть изготовлен и откалиброван в соответствии с отраслевыми стандартами для обеспечения точности и надежности. Кроме того, важно помнить, что реле давления — это откалиброванные датчики, которые могут потребовать повторной калибровки с течением времени в зависимости от вашего применения.

При выборе переключателя также следует учитывать цену. Вы можете найти недорогие переключатели, которые используют более простые конструкции и недорогие материалы (например, АБС-пластик), а также переключатели, которые будут более дорогими, но могут обеспечить лучшую точность, надежность и более высокий уровень безопасности.

Важно понимать все требования вашего приложения, чтобы выбрать коммутатор, который лучше всего подходит для вашего приложения. Вот еще несколько соображений при выборе реле давления:

9Соображения при выборе реле давления

  1. Определите стандартное рабочее давление вместе с максимальным давлением вашего приложения, которое может обнаружить реле.
     Почему важно выявлять эти давления? Вы должны убедиться, что реле давления можно безопасно использовать в вашем приложении. Выберите переключатель, рассчитанный не только на нормальное рабочее давление вашего приложения, но и на любые скачки давления, с которыми вы сталкиваетесь в вашей системе.
  1. Определите, может ли переключатель достичь требуемой уставки. Независимо от того, какое реле давления вы выберете: механическое или электронное, существуют ограничения в отношении того, какие уставки могут быть достигнуты, которые напрямую связаны с конкретным диапазоном реле. Например, для механических реле давления диапазон заданных значений переключателя часто ограничен скоростью и ходом узла привода, что означает, что переключатель не может обеспечить заданные значения в нижних 10–15 % диапазона. Электронные переключатели могут обеспечивать заданные значения практически в любом диапазоне переключателя. Вы также должны определить, нужны ли вам одинарные или двойные уставки.
    Наличие двух уставок может быть полезно для двух отдельных сигналов тревоги (высокий и высокий, низкий и нижний или высокий и низкий).
  2. Учитывайте совместимость технологических фитингов и/или других смачиваемых материалов, таких как диафрагмы и поршни/уплотнительные кольца. Обязательно проверьте совместимость технологической среды и смачиваемых материалов переключателя (т. е. технологических фитингов, поршней, уплотнительных колец и диафрагм). Несовместимость может вызвать проблемы с коррозией, проблемы с безопасностью, попадание в технологическую среду и т. д. Компания Ashcroft предлагает для справки Руководство по совместимости.
  3. Распознайте любые возможные высокие температуры и сравните их с возможностями или техническими характеристиками коммутатора.
    В техническом описании обычно указаны температурные характеристики, которые может выдержать ваш коммутатор. Как уже упоминалось, использование переключателя за пределами его заявленных температурных характеристик может привести к дрейфу уставки, проблемам с компонентами и возможным проблемам безопасности.
  4. Выберите микропереключатель в зависимости от электрических требований вашего приложения. Электрические характеристики микропереключателя являются рекомендациями по напряжению и току, с которыми может использоваться переключатель, чтобы обеспечить максимальный срок службы переключателя. Перечисленные номинальные значения, предоставленные поставщиками микропереключателей, представляют собой напряжения и токи, протестированные сторонними независимыми испытательными лабораториями на предмет требуемого срока службы. Однако имейте в виду, что микропереключатели — это механические сквозные устройства, которые передают подаваемое напряжение и ток на вашу нагрузку. Это означает, что микропереключатель может использоваться со многими различными напряжениями и токами, но может привести к сокращению срока службы.
  5. Определите, требуется ли для приложения одобрение для опасных зон или одобрение для промышленности.

    Сюда входят сертификаты для опасных зон, такие как взрывозащищенность, искробезопасность, невоспламеняемость/повышенная безопасность, а также сертификаты промышленного типа, такие как сертификаты для котлов и регуляторов ограничения пара. Определение того, требует ли приложение одобрения для опасных зон и одобрения общего назначения/безопасности, определяет, какой переключатель можно использовать для этих типов приложений. Эти одобрения предоставляются независимыми и признанными на национальном уровне испытательными лабораториями, известными как NTRL. Агентства включают FM, ATEX, CSA, IEC и UKCA.
  6. Определите, нужны ли вашему коммутатору дополнительные опции. Вам требуется заводская уставка, бирки, кислородная очистка, специальные материалы для корпуса/корпуса, кронштейны для монтажа на стену/трубу или специальные сертификаты? Одним из наиболее распространенных вариантов является калибровка уставки переключателя на заводе. Это известно как Factory Set (XFS). Использование этого варианта гарантирует точность коммутатора при получении клиентом, а также упрощает установку, поскольку коммутатор готов к установке. Другие варианты включают выбор материалов, специальные корпуса, сертификацию NACE, метрическую маркировку, сигнальные лампы и многое другое.
  7. Фиксированная или регулируемая зона нечувствительности. Термин «зона нечувствительности» в реле давления представляет собой разницу между давлением, при котором реле срабатывает (уставка), и давлением, при котором реле деактивируется (точка сброса). Переключатели могут иметь два разных типа зон нечувствительности, фиксированные и регулируемые. Переключатели с фиксированной зоной нечувствительности имеют значение зоны нечувствительности, которое определяется механическими свойствами переключателя. На это фиксированное значение влияют такие элементы, как материал мембраны, механизм переключения и диапазон давления переключателя. В то время как переключатели с регулируемой зоной нечувствительности имеют зоны нечувствительности, которые можно регулировать или выбирать в определенном диапазоне в соответствии с требованиями заказчика.
  8. Использование выключателя в помещении или на улице. Среда, в которой вы используете реле давления, может повлиять на его функциональность. При использовании коммутатора на открытом воздухе возникает множество проблем, включая воздействие температуры и погодных условий (дождь, снег, мокрый снег и т. д.). Вы также должны учитывать, какие рейтинги IP / NEMA вам нужны, чтобы соответствовать местоположению вашего реле давления.

Реле давления Ashcroft

Реле давления Ashcroft выпускаются в различных конфигурациях для удовлетворения большинства требований к установке практически в любой отрасли. Наша продукция включает дифференциальные реле давления, взрывозащищенные реле давления, реле давления NEMA 4 и NEMA 7, а также электронные реле давления.

Наши коммутаторы серии A являются хорошим решением для OEM-системных интеграторов, а наши коммутаторы серии B предназначены для промышленного применения. Мы также предлагаем температурные переключатели серии T и переключатели с двумя уставками серий L и G.

Доступно множество вариантов, поэтому убедитесь, что вы выбрали тот, который лучше всего подходит для вашего конкретного процесса.

Мы не хотим на вас давить, но у нас есть дополнительная информация.

Теперь, когда вы знаете, как выбрать реле давления, наиболее подходящее для ваших нужд, поиск приборов должен стать проще. А с помощью правильного переключателя вы сможете обеспечить надежность и эффективность вашего оборудования для измерения давления, а также точность вашего приложения.

Если вы хотите узнать больше о реле давления, у нас есть видео об основных калибровочных приборах для реле давления Ashcroft.

Вы также можете прочитать другую мою статью о переключателях: Когда следует использовать электронный переключатель давления?

Специалисты компании Ashcroft помогут вам подобрать реле давления, подходящее для вашего процесса. Свяжитесь с нами сегодня, чтобы поговорить с одним из наших отраслевых экспертов и получить ответы на свои вопросы.

Руководство по выбору реле давления | Уитмен контролирует

Компания Whitman производит широкий ассортимент реле давления, отвечающих требованиям любого промышленного применения и любой рабочей среды. Наши предустановленные переключатели настраиваются на заводе в соответствии со спецификациями и параметрами в соответствии с требованиями наших клиентов. Эти переключатели есть в наличии и доступны для доставки в тот же день, если заказ сделан до 13:00 по восточному стандартному времени. Наши переключатели, регулируемые в полевых условиях, позволяют нашим клиентам легко настраивать параметры переключателей в полевых условиях в соответствии с потребностями проекта. Эти коммутаторы могут быть разработаны в соответствии с потребностями вашего конкретного приложения и будут готовы к отправке через две недели или раньше.

В приведенной ниже таблице представлен обзор нашего каталога продукции Whitman, а также функциональные возможности каждого из наших переключателей. В зависимости от желаемой уставки и максимального давления в системе вы найдете переключатель, который удовлетворит ваши конкретные потребности и превзойдет ваши ожидания.

Шаги, необходимые для выбора подходящего реле давления для вашего приложения:

В приведенном ниже комментарии описаны все шаги, необходимые для выбора подходящего реле давления для вашего приложения. Если вас смущает какая-либо терминология или у вас есть дополнительные вопросы, обратитесь к нашим Switch Glossary или обратитесь к нашей команде инженеров по телефону [email protected] :

Шаг 1. Определите максимальное давление в системе для вашего приложения

Максимальное давление в системе используется для определения кода датчика или пружины , и имеет первостепенное значение для сохранения функциональности и целостности коммутатора. Избыточное давление и пики не должны превышать номинальное испытательное давление на переключателе, иначе переключатель не будет соответствовать стандартам производительности. Максимальное давление в вашей системе можно найти в таблице A «Таблицы кодов датчиков и рабочих характеристик» на каждой странице.

В приведенной ниже таблице вы можете быстро определить переключатель или переключатели, которые идеально подходят для вашего приложения, зная максимальное давление в вашей системе.

Шаг 2: Определите давление уставки, а также при «повышении» или «снижении» давления

Уставка – это точная точка, при которой срабатывает электрический переключающий элемент (включает или выключает приложение). Обычно это выражается в PSI, дюймах ртутного столба или PSIA. Диапазон уставки — это диапазон, в котором может быть установлен переключатель от самой низкой до самой высокой точки. Как конечный пользователь, вы должны указать, хотите ли вы, чтобы уставка открывалась или закрывалась при повышении или понижении давления.

Шаг 3: Выберите код датчика, который относится к максимальному давлению в системе и диапазону заданных значений, требуемому для вашего применения. к определенному максимальному давлению в системе и диапазону уставок.

Шаг 4: Определите вариант уставки

Подавляющее большинство наших моделей можно отрегулировать следующими способами:0003

K-набор: Заводская настройка по спецификациям заказчика, но регулируемая на месте

F-set: Заводская настройка по спецификациям заказчика, нерегулируемая

При заказе комплекта «K» или «F» заказчик должен указать заданное значение и, при желании, при увеличении или уменьшении давления.

Шаг 5: Выберите силу тока и выбор контактов

См. Таблицы выбора электрических переключателей, чтобы определить наиболее подходящую силу тока и материал контактов для вашего приложения. Все электрические переключатели являются однополюсными на два направления (SPDT), но могут использоваться и как однополюсные на одно направление (SPST). При использовании в качестве SPST необходимо указать функцию переключения.

Шаг 6: Выберите свой электрический интерфейс

Ознакомьтесь с нашими вариантами электрического интерфейса, чтобы определить интерфейс, наиболее подходящий для вашего приложения.

Шаг 7: Выберите длину провода, если требуется более 12 дюймов (стандарт)

Шаг 8: Убедитесь, что смачиваемые материалы совместимы с жидкостью и окружающей средой

Смачиваемые и несмачиваемые материалы каждого переключателя Whitman указаны на странице конкретного продукта. Пожалуйста, убедитесь, что строительные материалы совместимы со средой и окружающей средой вашего конкретного приложения.

Шаг 9: Выберите любые дополнительные параметры

Компания Whitman предоставляет конечному пользователю любое количество дополнительных надстроек для улучшения функциональности коммутатора, ограничивая при этом шаги, необходимые между заказом коммутатора и его установкой в ​​вашем приложении. Наши дополнительные дополнения включают:

Штрих-код:

Колпачок на проводе в оболочке:

Калиброванный переключатель:

1/4-дюймовый гофрированный провод + изолента

3/8 ”замкнутый конференц + электрическая лента:

Клиент P/N на метке

Тест гелиевой утечки

Инспекция

loctite vibrcaintit Интерфейс без герметика (только L)

Предохранители от шипов:

Переходники для портов

Переходники для кабелепроводов

Инструкции по специальной упаковке: 0101

Teflon Tape on Fitting

Additional Wire (Non-jacketed)

Additional Wire (Jacketed)

Wire – 18 AWG Type SXL

Wire Labels

Wire Bundle Этикетки – термоусадочная этикетка военного образца

Плата Next in-line

Качество Whitman подтверждается уровнем надежности, значительно превышающим отраслевые стандарты, и сертификатом ISO 9. Сертифицированная система менеджмента качества 001. Этому способствуют как необычные способности нашего торгового персонала, который ищет подробную информацию о применении, прежде чем рекомендовать подходящую модель, так и отзывы наших технических специалистов, которые постоянно тестируют нашу продукцию в различных условиях в течение длительных периодов времени.

Мы ценим ваш интерес к нашей линейке продуктов и уверены, что производительность нашего коммутатора превзойдет ваши ожидания.





Как выбрать реле давления для вашего применения

Часть информации о реле давления с диафрагмой и трубкой Бурдона была адаптирована из информации, опубликованной Barksdale Division of Delaval.

Доступны несколько типов реле давления. Разработчик должен выбрать тип, который, как можно ожидать, даст наиболее удовлетворительные результаты для его типа применения.

Основные типы
При низких давлениях (сжатый воздух и гидравлика очень низкого давления) чаще всего используются мембранные и сильфонные механизмы, иногда трубка Бурдона. При высоких давлениях наиболее распространены движения поршня и трубки Бурдона. Контакты мгновенного действия, по-видимому, используются повсеместно, за исключением переключателей с наклонными ртутными контактами, приводимыми в действие трубкой Бурдона.

Ожидаемый срок службы
Ожидаемый срок службы обычно ограничивается типом механизма измерения давления — трубка Бурдона, диафрагма, поршень, тарельчатая пружина и т. д. Предполагается, что контакты мгновенного действия имеют больший срок службы, чем механизм измерения.

Если срок службы (количество циклов срабатывания переключателя) меньше одного миллиона, указывается тип с трубкой Бурдона или с диафрагмой. Если более миллиона циклов, следует использовать поршневой тип. Исключением из этого правила является небольшое изменение давления в системе (20 % или менее регулируемого диапазона). В таких условиях трубку Бурдона или диафрагменный переключатель можно использовать до 2,5 миллионов циклов до наступления усталости металла или нарушения контакта.

Скорость цикла
Помимо срока службы, необходимо учитывать скорость цикла. Если ожидается, что переключатель будет срабатывать более одного раза каждые 3 секунды, следует указать поршневой переключатель. Металл любого переключателя с трубкой Бурдона или диафрагменного переключателя действует как пружина, которая нагревается и устает при чрезвычайно быстрых циклах, что сокращает срок службы переключателя.

Точность
Реле давления с диафрагмой и трубкой Бурдона, как правило, имеют большую точность, чем поршневые реле, и предпочтительнее использовать их там, где важна точность, при условии, что они соответствуют требованиям к сроку службы и скорости циклов.

Переключатели с пружиной Бельвиля (мгновенного действия), по-видимому, обеспечивают наибольшую повторяемость, но следует связаться с производителем по поводу ожидаемого срока службы пружины.





Рис. 1. На переключателях с диафрагмой и трубкой Бурдона наибольшая точность приходится на верхние 65 %,
наилучший ресурс — на нижние 65 %, а наилучшее сочетание обычно приходится на средние 30 %. своего рабочего диапазона (зона А).



Регулируемый диапазон
Термин «рабочий диапазон» определяет диапазон давления, который переключатель может видеть при нормальных условиях работы. Обычно это регулируемый диапазон.

Для максимальной точности уставка должна находиться в верхних 65% регулируемого диапазона. Но для наиболее благоприятного фактора жизни уставка должна быть в нижних 65% регулируемого диапазона. Таким образом, наиболее благоприятное сочетание точности и ресурса находится в середине 30% регулируемого диапазона, что показано на диаграмме. Это общее правило относится к реле давления с мембраной и трубкой Бурдона. Поршневые переключатели имеют более равномерную точность и срок службы во всем регулируемом диапазоне.

Типы действия переключателя

  1. Стандартные реле давления воспринимают один источник давления и размыкают или замыкают один набор контактов.
  2. Дифференциальные реле давления имеют два соединения и измеряют разницу давлений в контуре.
  3. Двойные переключатели определяют верхний и нижний пределы одного и того же источника давления и активируют два набора электрических контактов. Двойное измерение давления в широком диапазоне может быть реализовано с помощью двух стандартных реле давления. См. схему ниже.

Fluid Media
Необходимо учитывать совместимость жидкости с конструкционными материалами. Обратитесь к каталогу производителей переключателей.

Испытательное давление
Испытательное давление — это максимальное давление, которое выдерживает переключатель без остаточной деформации, и обычно определяется как 1,5-кратное значение максимального рабочего диапазона. Хотя манометр в системе может показывать постоянное рабочее давление, могут возникать выбросы, которые гасятся отверстием в манометре, что может привести к повреждению диафрагмы и элементов трубки Бурдона в реле давления. По этой причине рабочий диапазон должен значительно превышать фактическую рабочую точку.



Рис. 2. Неограниченный перепад давления отключения и включения.



ДАТЧИК БОЛЬШОГО ПЕРЕПАДА ДАВЛЕНИЯ
Хотя некоторые реле давления имеют регулировку для установки перепада (разность давлений, необходимая для размыкания и замыкания контактов переключателя), этот перепад может быть недостаточно большим для некоторых применений.

Рисунок 2 Схема может быть настроена на практически неограниченный дифференциал переключения. В нем используются два стандартных реле давления и одно удерживающее реле.

Одно реле давления настроено на точку отключения по высокому давлению, другое – на точку включения по низкому давлению. Реле CR имеет один комплект Н.О. удерживающие контакты, CR1, и один набор контактов переключения нагрузки, CR2, которые могут быть Н.О. или Н.З. в соответствии с требованиями схемы. Схема работает следующим образом: Начиная с нулевого давления в системе, по мере повышения давления реле «низкого» давления замыкается, но это не влияет на схему переключения. реле давления замкнется, подавая питание на катушку реле CR. Реле замыкается электрически через контакты CR1 и реле «низкого» давления. Контакты реле CR2 разорвут цепь переключения. на коммутационную цепь это не влияет.При дальнейшем падении давления выключатель «низкого» размыкается, разблокируя удерживающее реле.Контакты CR2 замыкают коммутационную цепь.



ЗАЖИМ И РАБОЧИЕ КОНТУРЫ С ИСПОЛЬЗОВАНИЕМ КЛАПАНОВ ПОСЛЕДОВАТЕЛЬНОСТИ
(Продолжение из листа технических данных № 19)

2 показан лист технических данных для большого рабочего контура двойного действия для рабочего цилиндра двойного действия. Настоящая схема представляет собой модификацию, использующую зажим двойного действия для замены зажима одностороннего действия предыдущей схемы.

Последовательность соответствует стандартной схеме зажима и работы, при этом зажим сохраняет полную удерживающую силу до тех пор, пока рабочий цилиндр не завершит свое втягивание.

Клапан 4 отвечает за сохранение полного давления воздуха в хомуте до конца цикла. Это 4-ходовой клапан с двойным пилотным управлением и закрытым центром размером 1/4 дюйма. Используется только один пилотный клапан. Торцевая крышка Используется только центральное и одно боковое положение

Действие схемы следующее: Оператор переключает и удерживает клапан 1, чтобы начать цикл Воздух поступает к цилиндру зажима через обратный клапан 5 и клапан 4 (который удерживается в это время в боковом положении). Когда хомут достигает нижней точки и давление за его поршнем возрастает, клапан последовательности 2 открывается, заставляя пилотный воздух смещать клапан 3. Рабочий цилиндр совершает ход вперед. Кроме того, пилот клапана 4 вентиляционные отверстия, позволяя золотнику этого клапана перемещаться в центральное положение, блокируя воздух за поршнем зажима.0003

Чтобы втянуть цилиндры, оператор отпускает клапан 1. Это выпускает воздух из пилотного клапана 3 и позволяет этому клапану вернуться в нормальное положение, вызывая втягивание рабочего цилиндра.

РубрикаРазное
