Что такое цоколь и как правильно его сделать

Содержание

Что такое цоколь
Зачем нужен цоколь
Виды цоколя
Как самостоятельно сделать цоколь
Как выбрать вид цоколя
Подбор материала для цоколя
Гидроизоляция цоколя
Теплоизоляция
Облицовка цоколя
Рекомендации
Похожие статьи:

Строительство дома – процесс ответственный и многоэтапный. После закладки фундамента постройки следует переходить к планировке цоколя. О том, как правильно сделать цоколь дома, пойдет речь в статье.

Что такое цоколь

Вначале объясним, что такое цоколь. Это нижняя часть строения, возвышающаяся над фундаментом. Часто именно эту ступень оформляют таким образом, чтобы она выделялась на фоне остальных частей дома.

Цоколь здания выделяется за счет:

декоративной облицовки;
выступания относительно поверхности фасадов дома.

В ленточном фундаменте цоколь – это верхняя его часть, в столбчатом – стена между его столбами.

Цокольный этаж из кирпича

Устройство цоколя частного дома подобно устройству фундамента. Внешне он не должен нарушать общий стиль оформления стен. На характеристики цоколя могут влиять:

общие размеры дома;
особенности рельефа местности;
климат.

Цоколь должен гармонично вписываться в конструкцию и не нарушать внешний вид всего дома и его пропорции. Все чаще проектировщики отдают предпочтение цоколю, который западает относительно стен. Такой цоколь обеспечивает хороший отток дождевой воды и защиту стен дома от скопления влаги, не требует установки дополнительного отлива.

Если здание имеет несколько этажей, может возникнуть необходимость строительства цокольного этажа, высота которого над землей не должна превышать половину высоты обычного этажа.

Зачем нужен цоколь

[adsense1]

Цоколь выполняет ряд важных функций:

Влагозащита. Обеспечивает правильное направление потоков воды, образующихся при осадках. Благодаря облицовке он защищает подлежащий материал от влаги, остающейся после дождя или поступающей из грунта.
Термоизоляция. Цоколь, в том числе и благодаря отделке, помогает снизить потери тепла, что очень актуально в зимнее время.

Цоколь выполняет ряд важных функций, одна из них теплоизоляция

Создание базиса для стен. Выполняет несущую функцию.
Обеспечение архитектурного единства всех частей сооружения.

Соблюдение указанных характеристик требует тщательного продумывания типа цоколя, материала для изготовления, облицовки.

Виды цоколя

[adsense2]

Исходя из соотношения поверхности стены и цоколя, последний делится на три вида:

заподлицо;
западающий;
выступающий.

Цоколь заподлицо не выходит за пределы стен, западающий находится глубже плоскости фасада, выступающий строится шире уровня стен.

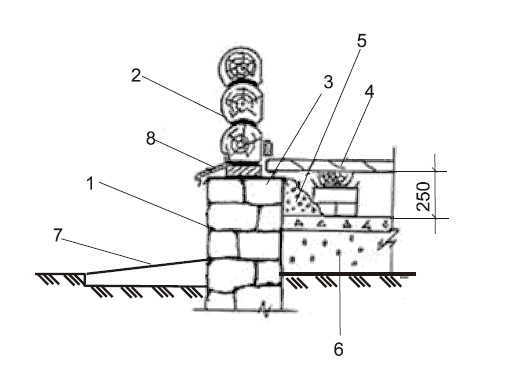

Выступающий цоколь используется при постройке домов в классическом стиле. В эстетическом плане он наиболее приемлем, придает строению визуальную устойчивость. Минусом является необходимость установки дополнительного стока для воды, иначе влага начинает скапливаться над цоколем.

Цоколь, находящийся на одном уровне со стенами, затрудняет качественную влагозащиту. Визуально здания с таким цоколем лишены изящества и имеют вид коробки.

Выступающий цоколь используется при постройке домов в классическом стиле

Западающий цоколь имеет много достоинств, среди которых – надежная защита от влаги. Однако в восприятии людей, привыкших к классической архитектуре, он проигрывает в оформлении. Подобное соотношение между цоколем и стенами визуально придает всей конструкции неустойчивый вид.

Как самостоятельно сделать цоколь

[adsense3]

Перед тем как сделать цоколь самостоятельно, желательно ознакомиться с точными планами проектировки сооружений, подобных тому, которое вы собираетесь делать.

Перед началом строительства необходимо будет определиться с такими параметрами:

тип цоколя;
виды и количество необходимых материалов;
облицовочный материал;
утепление и гидроизоляция.

Цоколь дома заподлицо

Как выбрать вид цоколя

[adsense4]

Несколько советов относительно типа цокольной части дома:

Из всех видов цоколя специалисты-строители рекомендуют отдавать предпочтение западающему, поскольку он обеспечивает наилучшую защиту от влаги.
Желательно воздержаться от планировки цоколя, находящегося вровень со стеной. В этом случае остается открытой и незащищенной граница между стеной и цоколем.
Выступающий цоколь предпочтителен только в том случае, если владельцы дома не готовы отказаться от традиционных архитектурных форм.

Высота цоколя может колебаться в среднем от 50 до 75 см. Если нужен цокольный этаж, размеры цоколя будут больше, соответственно, необходимо учесть тот факт, что потребуется большее количество строительных материалов.

Подбор материала для цоколя

[adsense5]

При подборе строительного материала для цоколя следует обратить внимание на морозоустойчивые варианты с высокими прочностными характеристиками:

Монолитный бетонный цоколь – это оптимальный вариант. Бетон удовлетворяет всем необходимым параметрам цокольных материалов. Перед постройкой такого цоколя необходимо сделать опалубку, которая представляет собой несколько листков щиткового материала (фанера, пластик), сложенные таким образом, чтобы получилось вместилище для жидкого бетона. Раствор вливают после того, как уложена металлическая арматура. Желательно заливать бетон по всей площади цоколя, чтобы не было стыков. После того, как опалубка снимается, можно работать дальше.

Монолитный бетонный цоколь

Бетонные блоки. Используются реже, поскольку минусом этого материала является вероятность образования пустот за счет наличия некратных блоков. Эти пустоты можно заполнить цементом, но однородность всей конструкции будет нарушена. Следует выбрать надежный раствор для укладки.
Природный или искусственный камень. Используется при выкладке цоколя поверх ленточного фундамента. Камень выкладывается на скрепляющий раствор. Этот материал достаточно сложен в работе, поэтому выкладкой такого цоколя должен заниматься человек, имеющий опыт работы с натуральным камнем. Натуральный или искусственный камень смотрится весьма эффектно, здание с таким цоколем будет выделяться на фоне более простых сооружений.
Кирпич. Достоинством кирпича является относительная простота работы с ним. Лучше использовать полнотелый кирпич из обожженной глины. Цоколь из кирпича достаточно хорошо удерживает тепло и переносит низкие температуры. В особенности кирпич рекомендован для выкладки цоколей в той местности, где температура опускается ниже 20 градусов. Укладку хорошо проводить в 1,5–2 кирпича.

Как рассчитать количество кирпича на цоколь? Этот вопрос решается простой формулой.

Количество кирпича на 1 кв. м цоколя (при кладке в 0,5 кирпича) = 1 кв. м : высота кирпича в м : длину кирпича в м.

Гидроизоляция цоколя

[adsense7]

Цель гидроизоляции цоколя – это его защита от грунтовых вод, а также влаги, скапливающейся после дождя или снега. Защищать поверхность от влаги следует в двух направлениях: по вертикали и по горизонтали. Горизонтальная гидроизоляция подразумевает использование изолирующих материалов между фундаментом и наружной частью цоколя. Вертикальная гидроизоляция осуществляется посредством нанесения защитного покрытия на внешнюю часть стен и цоколя.

Внешняя гидроизоляция цоколя

В качестве материала для горизонтальной гидроизоляции лучше всего использовать рубероид или толь. Рубероид надежно защищает стены и цоколь от воды, обеспечивая комфортные условия эксплуатации всего помещения.

[adsense8]

Для вертикальной защиты о воды можно использовать следующие покрытия:

битумные мастики;
защитные лаки;
полимерные смолы;
рулонные материалы.

Тип материала определяется в зависимости от условий окружающей среды (климата) и предназначения здания (что будет находиться внутри помещений).

Теплоизоляция

[adsense2]

Наличие подвальных неотапливаемых помещений требует надежной теплоизоляции. В противном случае цоколь и фундамент могут разрушаться под воздействием окружающей среды, влаги, которая будет скапливаться в местах с плохой теплоизоляцией.

Теплоизоляция цоколя

В укладке теплоизоляционного материала своими руками нет ничего сложного для того, кто смог самостоятельно выстроить цоколь. Самое главное – правильно подобрать материал. Не стоит выбирать сыпучие теплоизоляторы, они могут абсорбировать влагу. Насытившись влагой, они теряют свои теплоизоляционные свойства.

Наиболее влагоустойчивыми материалами являются пористые, например, экструдированный полистирол, производящийся в виде плит. После установки полистирола его необходимо по специальной сетке облицевать штукатурной массой.

Облицовка цоколя

[adsense3]

В качестве облицовочных материалов можно использовать следующие:

бетон;
Штукатурные массы или лакокрасочные материалы;
плитку или искусственный камень-булыжник;
сайдинг. Отделка цоколя сайдингом имеет массу достоинств, поскольку он наиболее устойчив к воздействию климата.

Какой цоколь выбрать » Самоделки Своими Руками – Сделай Сам (чертежи, руководства)

1. Стена 2. Гидроизолятор 3. Цоколь 4. Отмостка 5. Песчаная подушка 6. Грунт 7. Стяжка 8. Теплоизолятор 9. Пол

Цоколь — верхняя площадь основания, ограждающая внешне подпольный участок строения. По своей структуре он как бы продолжения фундамента, в связи с этим поддается немалым нагрузкам, нежели стены, значит, строительные материалы для его создания обязаны быть крепкими, различаться высочайшими параметрами морозостойкости и не разрушаться при действии атмосферных и подземных вод. Чаше всего для изготовлении цокольных изделий применяют керамический кирпич, бетон либо готовые бетонные блоки. Расстояние от почвы до верхнего края цоколя должно быть не меньше 50-70 сантиметра. В случае когда в цокольной части планируют возводить гараж либо погреб, то оно возрастает до 1,5-2 м. Чем выше цоколь, благодаря тому представительнее смотрится жилище, следовательно, невысокая цокольная сооружение делает сооружение приземистым.

Если фундамент ленточный
При ленточном фундаменте цоколь возможно построить из бетонных корпусов, монолита и кирпича.Конструкцию из бетонных блоков сформировывают после устройства основания. Ряды блоков выкладывают с перевязкой, монтируя их на бетонный раствор.

Во время работы с разными типоразмерами блоков могут возникнуть некратные модули. В таком варианте незакрытые блоками пространства наполняют монолитным бетоном. Пропорции блоков могут быть любыми, но все-таки лучше будет, чтоб их вышина была не менее размера цоколя. Горизонтальные швы не повышают качественные характеристики конструкции. Внешнюю поверхность цоколя из бетонных блоков декорируют керамической плиточкой, валуном либо щебнем.

Цоколь из монолитного бетона изготовляют при участии опалубки, в какую заливают жидкий бетон. Для этого применяют особые высокопрочные цементы марки 300-400. Поднять качество и упрочнить цоколь возможно арматурным каркасом из труб, уголков либо проволоки. Затем распалубки бетонную плоскость чистят, заделывают все пустоты и дырки, а далее покрывают конструкцию жидким цементным веществом. Для армирования стенок используют решетку с ячейками 50 х 50 миллиметра из проволоки диаметром 5-6 мм.

Чем выше цоколь, тем нагляднее выглядит дом

Цоколь из монолита советуют обустраивать одновременно по всему периметру строения без горизонтальных и вертикальных швов. Для укладки кирпичного цоколя применяют исключительно полнотелый кирпич М-100. Пустотелый возможно cовсем не выдержать перегрузки в горизонтальном направлении. Высота конструкции — от 4х рядов кирпичей и более, толщина — один кирпич величиной 250 х 120 х 65 мм. Кладка обязана быть крепкой, с гладкой внешней поверхностью, с заполнением и расшивкой швов.
Основа кирпичной кладки — перевязка 2-ух рядов: ложкового и тычкового. Отделку цоколя из кирпича допустимо выполнять натуральным либо ненатуральным камнем, плиткой, сайдингом.

Виды цоколя
Наружный вид цоколя напрямую зависит от того, как он связан с внешней стеной. По соотношению к ней цоколь может быть выступающим, западающим либо располагаться со стеной в единой плоскости.

Тот час же выделим что последне решение эксперты находят наиболее плохим. При устройстве цоколя на одном уровне со стеной гидроизоляция останется незащищенной.

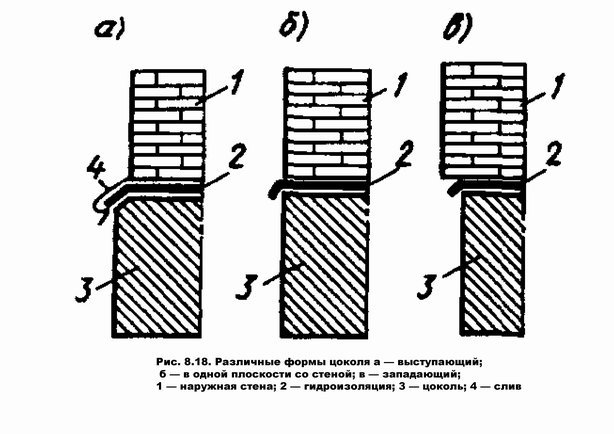

А — выступающий; Б — в одной плоскости; В — западающий; 1 — наружная стена; 2 — гидроизоляция; 3 — фундамент

Больше всего эффективна западающая структура. Первостепенные ее плюсы — высочайшая защита от механических и атмосферных действий и экономичность (на постройку необходимо менее строительного материала, чем на выступающий пример). Помимо того, западающий цоколь разрешает обходиться без слива для стока дождевой воды, в связи с тем что нависающий край поверхности зашишает цоколь от дождей. Подобная конструкция смотрится более всего современно, а выступ стены целиком прячет гидроизоляцию. Впрочем постройка западающего цоколя не всегда допустимо. Его не советуют выполнять при достаточно тоненьких стенах сооружения, при рваной кромке кладки из бута и при надобности наибольшей толщины по теплотехническим причинам.

Выступающий цоколь делают в том варианте, ежели в жилище имеется подпол либо подвал. Конечно применение даной конструкции показано для тоненьких стен, чтобы не попросту сражаться с влагой, а также и быть защитой от холода.

При ленточном фундаменте цоколем как правило выступает его верхняя часть, выступающая над поверхностью почвы, а при столбчатом — стены, устраиваемые посреди столбами. Этот случай зовётся забирка. Даный цоколь чаше всего используется в бревенчатых домиках со столбами-опорами. В этом месте забирка не только делает работу цоколя, но и выступает для укрепления подпольного места.
И, конечно же, на подбор цокольной конструкции в большинстве своем действует природа земли в том участке, где возводят жилище.

Если фундамент столбчатый
При возведении жилья на столбчатом фундаменте цоколь возможно осуществить в форме ростверка (конструкции над столбами) либо забирки (конструкции между столбами). Цоколь-ростверк может быть сделан в качестве перемычки, армированной 4-6 железными стержнями диаметром 10-12 мм, уложенными по слою бетона толщиной 70 мм. Вышина рядовой перемычки может иметь 1/4 пролета, но не меньше 4х рядов кладки. В деревянных постройках ростверком может служить деревянная обвязка из бревен и бруса. И кроме того ростверк делают в качестве монолитной либо сборной железобетонной балки. В варианте устройства даной монолитной конструкции цоколь не обязан опираться на землю, посреди ним и грунтом в промежутках меж опорами необходимо оставлять свободное место около 100-150 мм.

Формировать фактуру плоскости бетонного или железобетонного цоколя необходимо еще при заливке бетона. Обустройству цоколя-ростверка необходимо уделять значительное внимание: при неверном его решении может деформироваться не один лишь сам цоколь, но и все находящиеся свыше конструкции.

Цоколь-забирку допустимо сделать из камня, бетона, кирпича, древесины. По законам он обязан углубляться в землю на 30-50 см. Вышина кирпичной забирки должна быть не меньше 4х рядов. Поверх конструкцию оштукатуривают цементным раствором. При этом необходимо стремиться к тому, чтобы плоскость цоколя по всему периметру дома была однородной и по форме, и по фактуре.

Если почва пучиниста, под забиркой делают песчаную подушку шириной 150-200 мм. Ширина подушки может быть на 200 мм шире забирки. Конечно в указанной цокольной конструкции нужно предусмотреть вентиляционные отверстия.
Минимальная толщина стенки забирки:
— для кирпичной кладки — 120 мм;
— для армированного бетона -100-120 мм.

Строительный материал забирки напрямую зависит от строительного материала стен сооружения. В кирпичных строениях забирку, как правило, делают из кирпича, в деревянных -из бревен либо досок.Забирка из древесины может быть горизонтальной или вертикальной. Горизонтальную возводят из досок шириной 40-60 мм.

Их боковая плоскость должна включать гребень или скос. Доски заводят в отдельные пазы, сделанные в брусках, заделанных в кирпичную кладку столбчатых фундаментов. На горизонтальную забирку необходимо пиломатериал большей шины — до 3 м, поэтому она обходится более дорого.

Для создания вертикальной конструкции копают траншею глубиной 40-60 см, в которую подсыпают песок, а на глубину 30-50 см от поверхности выкладывают горизонтальный брусок продольным пазом вверх. Подобный же брусок устанавливают поверх, но пазом вниз, прикрепляя его к обвязке объекта и опирая концами на основание. Устраивать паз в обвязке не советуют, так как похожее упрощение понижает ее надежность и длительный срок службы. Толщина брусьев — 10-15 см, ширина паза напрямую зависит от размеров вставляемой доски. Горизонтальные и вертикальные брусья, а кроме того, доски забирок, укладываемые в грунт, необходимо просмолить для предостережения загнивания.

На вертикальную конструкцию подходят небольшие доски длиной 0,7-1 м, оставшиеся от постройки домика, благодаря чему она более доступно. Но имеется и один значимый недочет: вертикальная забирка в варианте загнивания нижних концов досок просит полноценной смены, а в горизонтальной допустимо заменять только нижние доски.

Гидроизоляция цоколя от влаги
Цокольной конструкции может грозить мощный дождь, активное таяние снежного покрова, а также дождевые брызги, отлетающие от отмостки. Вредоносная влага, пропитав строй. материал цоколя, в состоянии по капиллярам подняться до эксплуатируемых комнат. Результаты станут безумно плачевными: возрастет теплопроводность ограждающих конструкций, на стенах покажутся соляные пятна (высолы), фасад целиком потеряет свою красоту. Чтобы избежать эти явления, нужно сделать качественную гидроизоляцию.

Эксперты говорят, что более всего намокаемый участок цоколя -30 см от уровня почвы. Это значит, что при устройстве гидробарьера защищенная высота конечно обязана быть не меньше 30 см, а будет лучше — 70-80 см. Если в жилище присутствует подвал, то изготовляют два гидроизоляционных пояса — в цоколе и в фундаменте на уровне подвала либо ниже. В цоколе строят горизонтальную гидроизоляцию, препятствующую капиллярному подъему воды.

Встречаются несколько видов гидроизоляционных систем, используемых для зашиты цокольной конструкции. Наиболее известные — оклеенная и обмазочная. Гидроизоляция, какая осуществляется из рулонных битумных мембран толщиной до 5 мм (1-3 слоя) и самоклеящихся пленок (1 слой), зовётся оклеенной. Она охарактеризована большой адгезией к минеральным основаниям, водонепроницаемостью, трешиностойкостью.

Обмазочная гидроизоляция -это многослойные водонепроницаемые слоя из битумных, битумнополимерных мастик и эмульсий, полимерных и полимерцементных растворов. Достоинства данных материалов -дешевая стоимость и простота нанесения. Недостатки — невысокие морозостойкость и, следовательно, меньший срок функционирования (не более пяти лет).
