Виды цоколей ламп освещения, типы и классификация лампочек

Главная » Назначение освещения » Квартира и офис

Автор: Школа светодизайна MosBuild

Если вы решили приобрести светильник для спальни или любой другой комнаты, то обратите первым делом ваше внимание на то, какой цоколь у лампы. Лампы могут не идти в комплекте с осветительным прибором, по этой причине рекомендуется выяснить вид цоколя, благо сейчас на рынке их огромное количество. Лампочки бывают разной формы, размера, мощности и иметь разные цоколи, с помощью которых они закреплены в патроне осветительного прибора. Также с их помощью в лампу поступает электричество.

Цоколи изготавливают из металла или керамики. Во внутренней их области имеется контакт, через который подается ток на рабочую область. У любого осветительного прибора есть один либо несколько таких патронов для крепления ламп.

При покупке лампы обращайте внимание на то, чтобы цоколь совпадал с размером патрона.

Все лампы со временем нуждаются в замене, так как их срок эксплуатации не вечен. Для оптимального выбора рекомендуется заранее ознакомиться с основными видами ламп и тем, какой цоколь у обычной лампочки.

Виды цоколей для разных ламп

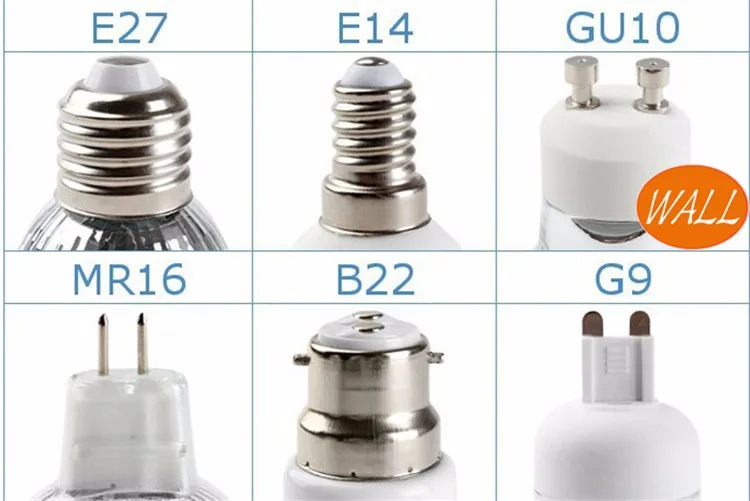

Разновидности цоколей для ламп

Различают несколько видов цоколей ламп, получивших широкое применение в самых разных сферах. Из-за этого их принято классифицировать; согласно этой классификации все разновидности бывают определенной категории. Кроме того, обычно мы в большинстве случаев имеем дело со следующими двумя цоколями лампочек: резьбовым и штырьковым.

• Резьбовой.

Традиционно подразумевается, что резьбовой цоколь – это и есть винтовой. Его принято маркировать буквой Е. Цоколь E27 получил широкое применение в большинстве типов ламп, среди которых и бытовые.

После буквы непременно отмечается число – это диаметр резьбового соединения. В бытовой лампочке применяется 2 размера – E27 и E14.

У обычной лампы накаливания резьбовой тип цоколей E27 или, как еще его принято называть, миньон. У многих новейших осветительных приборов такая конструкция. Она самая удобная для использования, и пользуется спросом у широких масс населения. Габариты резьбового соединения для ламп не менялись в течение нескольких десятков лет, по этой причине даже новые светодиодные лампочки, приобретенные сегодня, можно вкрутить в старую люстру. Кроме того, лампа с цоколем типа E отличается своими размерами – она имеет малый вес.

В Америке стандартные размеры цоколей совсем иные, чем в Европе. Это связано с тем, что там в сети напряжение составляет 110 В. Чтобы нечаянно не вкрутить европейскую лампочку, нужно помнить, что диаметр у них другой: Е12, Е17, Е26 и Е39.

Классификация цоколей

• Штырьковый.

Эта разновидность тоже получила широкое применение в различных областях. Этот цоколь состоит из 2 металлических штырьков, играющих в то же время роль электрического контакта. Эти штыри обеспечивают удержание прибора в патроне, потому что их вставляют в патрон очень плотно. Размеры штырей бывают разного диаметра. Цоколь маркируется буквой G, обозначающей, что это штырьковый тип, а число после нее указывает на расстояние между штырьками. К примеру, цоколь G4, цоколь G9, цоколь G5 либо G13. Последний, G13, получил сегодня широкое распространение в лампах-трубках. Они имеются в каждом подъезде.

Такой тип цоколей можно встретить у разных ламп: накаливания, люминесцентных, галогенных. Цоколь G очень распространен в светодиодном освещении. Кроме того, лампы с таким цоколем вы можете приобрести и для обычной старой люстры.

Кроме обыкновенных, указанных ранее, существуют также виды лампочек и типы цоколей, которые не так востребованы, однако успешно используются в разнообразных осветительных приборах:

1. Тип с утопленным контактом (R). Он получил широкое применение главным образом в технике, которая работает с высокой интенсивностью с питанием от переменного тока.
2. Штифтовой вариант (В) позволяет очень легко сменить лампочку в патроне благодаря тому, что у него несимметричные контакты по бокам. Практически это усовершенствованный вид резьбовой разновидности.
3. Одноштырьковый (F), который в свою очередь бывает цилиндрическим, с рифленой областью и особенной формой.
4. Софитный (S) используется в осветительных приборах гостиниц и транспортных средств. Отличается симметричным расположением контактов.
5. Фиксирующий (P) используется в специальных мощных прожекторах и фонарях.
6. Телефонный (Т) оснащен маленькой лампочкой для разнообразных пультов, какой-либо подсветки.

Варианты цоколей для разных патронов

В большинстве случаев на цоколе имеется, кроме основной маркировки, еще одна буква. Она обозначает подвид этого светильника:

• V – вариант с коническим концом.
• U – цоколь люминесцентных ламп.
• A – лампочка для машин.

Классификация лампочек

Далее рассмотрим наиболее популярные в быту осветительные приборы, среди которых стоит отметить лампу накаливания, галогенную, энергосберегающую, люминесцентную и светодиодную лампу.

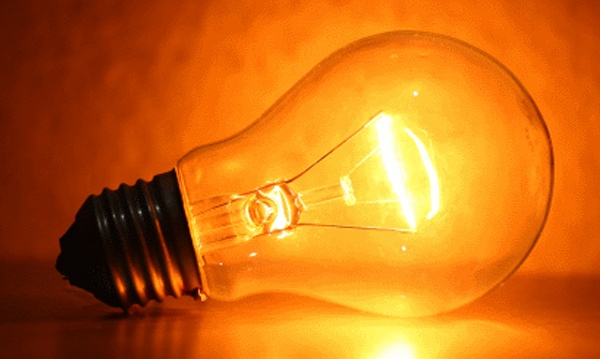

• Лампа накаливания.

Лампа накаливания является самым массовым из всех типов ламп и, вероятнее всего, вы с ней знакомы. Она так востребована из-за низкой себестоимости и несложной конструкции. Применяется в простейших видах осветительных приборов. Но у ламп накаливания есть огромный недостаток – такой светильник сильно уступает по техническим свойствам своим собратьям. Длительность ее эксплуатации равна 1 000 часов, хоть это не такой уж серьезный, но все же минус. Многие модели ламп накаливания выпускают с цоколями Е14 и Е27.

Существуют и рефлекторные виды светильников накаливания. Они отличаются посеребренной поверхностью. Это дает возможность направлять свет в какой-то конкретный участок, по этой причине такие осветительные приборы применяются для получения направленной освещенности помещения. Сегодня вы можете приобрести рефлекторные приборы для освещения R50, R63 и R80, где цифра является диаметром прибора. У них типы патронов другие, а цоколь E14 либо Е27.

• Галогенные лампы.

Отличаются длительным сроком эксплуатации – 4 000 часов. Имеют высокий индекс цветопередачи, который составляет 100%. У них размеры меньше, чему у обыкновенной лампы, форма тоже бывает разная, соответственно, и область применения значительно шире. Цоколь для галогенных ламп – G9, G4, R7s, GU10.

• Энергосберегающие лампы.

Такие осветительные приборы получили достаточно широкое распространение на сегодняшний день. Они пользуются огромным спросом среди потребителей. Такими типами лампочек пользуются так часто из-за того, что они могут снизить расходы на электричество. Реализуются они везде, а смонтировать их не составляет особого труда.

Новейшие технологии в производстве позволили создать энергосберегающие лампы компактного размера, разнообразной мощности, различных форм, а также с продолжительным сроком эксплуатации. Но важное значение имеет то, что они не любят постоянного включения и выключения, так как при этом снижается срок их эксплуатации.

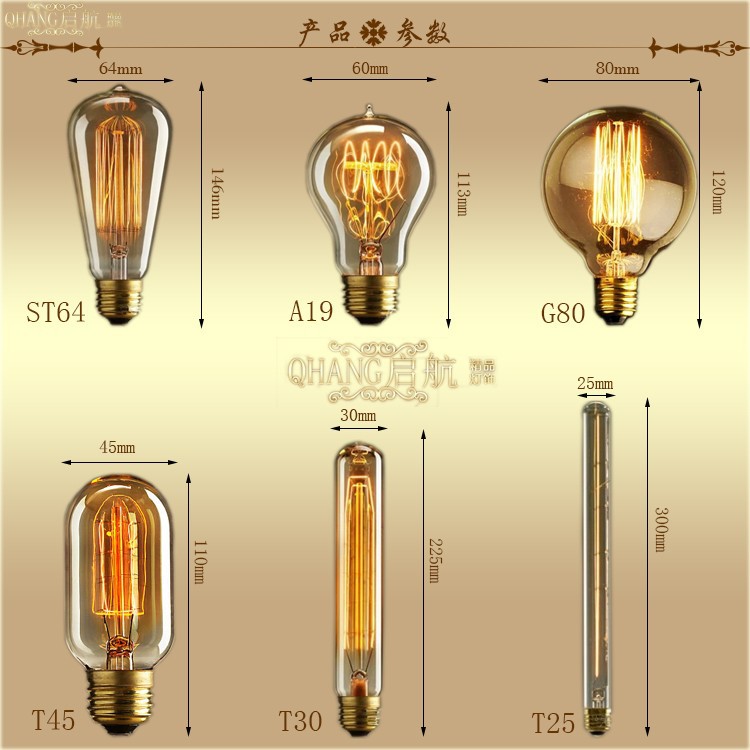

Виды ламп

Важный момент: на сегодняшний день небольшие энергосберегающие лампочки вы можете купить с почти любыми видами цоколей: Е27, G13, GU10, G9, GU5.3, G4, GU4. Кроме того, они используются с типом цоколя E14.

• Люминесцентные лампы.

Их принято также именовать трубчатыми либо линейными из-за особой формы. Буква Т – это диаметр, а число – это диаметр в дюймах. К примеру, T12 (диаметр 12/8 дюйма).

Они также именуются «энергосберегающими», однако это не главное их достоинство. А основное преимущество – это длительный период эксплуатации, составляющий 25 000–100 000 часов. Если переведем это число в годы, то выходит 3–12 лет постоянной работы.

На сегодняшний день принято различать типы цоколей и для светодиодных ламп. Кроме того, бывает и лампочка без цоколя. Выглядит она как обычная.

Лампы с цоколем G13 сегодня так же востребованы, как светодиодные модели. Они не быстро нагреваются. По этой причине лампы с цоколем G13 лучше использовать в помещении, где строго соблюдается температурный режим.

Понравилась статья? Поделиться с друзьями:

Стандартный цоколь для лампочки. Особенности цоколей для лампочек

Содержание

1. Что такое цоколь лампы
2. Назначение лампового цоколя
3. Система обозначения цоколей
4. Первая буква
5. Число
6. Строчные буквы
7. Маркировка цоколей
8. Типа Е — резьбовые
9. Тип G – двухштырьковый разъем
10. Тип S – софитный цоколь
11. Тип F – одноштырьковый разъем
12. Типа R — с утопленными контактами
13. Типа B — с боковыми штифтами (байонетный)
14. Типа P — фокусирующие
15. Тип T– телефонный формат
16. Типа K — кабельные цоколи
17. Типа W — бесцокольные
18. Тип H – для ксеноновых ламп
19. Разновидности переходников для цоколей
20. Какой цоколь имеют обычные лампочки
21. Как выбрать лампочку
22. Лампы накаливания
23. Галогенные лампы
24. Люминесцентные лампы

Что такое цоколь лампы

Условно привычная для нас лампа накаливания состоит из стеклянной колбы, нити накаливания и стандартного цоколя, который конструктивно соединяет собой нить накаливания с контактными окончаниями или штырями, расположенными с внешней стороны. Корпус изготавливается из изолированного металла, стекла или термостойкого пластика.

Конструкция лампочки

От прочности соединения цоколя с патроном зависит надежность замыкания электрической цепи, при подаче напряжения на которую происходит включение (загорание) светильника.

Назначение лампового цоколя

У лампового цоколя два предназначения:

• Обеспечение работы прибора. У цоколя и патрона есть контакты в результате соединения которых происходит питание источника света от электросети.
• Возможность смены лампы в случае ее выхода из строя или необходимости замены на устройство с другими параметрами. Соединение «цоколь-патрон» должно обеспечить безопасность и простоту проведения этой операции.

Некоторые виды осветительных приборов не имеют цоколя. Их присоединяют к электрической цепи при помощи гибких проводков.

Как правило, такой вариант используют для ламп малой мощности, которые подвержены физическому воздействию или тряске. Соединение «патрон – цоколь» в этом случае будет слабым местом, вследствие чего произойдет обрыв контакта.

Безцокольная лампа W5W рассчитана на 12 В. Ее производят для автомобильной осветительной системы, где прибор работает в условиях тряски и повышенной вибрации

Система обозначения цоколей

В нынешней системе обозначения маркировка типов цоколей осуществляется посредством буквенно-цифрового обозначения. Которые предназначены для определения соответствующих параметров лампы и области их применения.

Первая буква

Обозначается заглавными латинскими буквами, которые соответствуют типу контактной группы или способу их расположения на лампе. Первая буква является своеобразным индикатором, который рассказывает об особенностях конкретного  устройства.

На практике выделяют такие типы:

• E – считается классическим или резьбовым цоколем, широко используется в обычных лампах;
• G – с контактной группой в форме штырьков;
• R – имеющий утопленный в торце контакт;
• B – штифтового типа;
• S – софитные;
• P – фланцевого образца;
• T – телефонный вариант;
• K – кабельного образца;
• H – под ксенон;
• W – проволочного типа, также называется безцокольным.

Число

Числовые данные в маркировке указывают на габаритные размеры самого цоколя или его контактов. В зависимости от конкретного типа лампы, это может быть диаметр, расстояние и т.д. Для большинства классических ламп этот параметр указывается в миллиметрах. Более детально рассмотрим его в примере каждого вида цоколя.

Строчные буквы

Помимо этого в обозначении типа цоколя могут использоваться и строчные латинские буквы.

Их применяют для указания количества контактов:

• s – показывает, что у лампы имеется только один контакт;
• d – два вывода;
• t – три контакта;
• q – четыре штекера;
• p – пять контактов.

Но следует заметить, что эти буквы присутствуют не всегда, поэтому если строчных букв в маркировке нет, то цоколь имеет стандартную для соответствующей лампы комплектацию.

Маркировка цоколей

В зависимости от места эксплуатации цоколи оснащаются штырями или резьбой. Для определения нужного типа разработана буквенно-цифровая система маркировки:

• первая заглавная латинская буква (E-G-R-B-F-S-P-T-K-W) указывает на тип: резьбовой, штырьковой и т. д. Указанная иногда вторая заглавная буква характеризует тип лампы (A – автомобильная, U – энергосберегающая, V – коническая форма).
• Вторая цифра характеризует расстояние между штырями или диаметр основания цоколя в миллиметрах.
• Третья строчная латинская буква (a-b-c-d-t-s-p-q) указывает на количество контактов.

Более подробные характеристики каждого типа описаны ниже.

Типа Е — резьбовые

Тип E или резьбовой цоколь Эдисона один из самых распространенных видов. Он выпускается диаметром от 10 до 40 мм и применяется в стандартных лампах накаливания, светодиодных (LED цоколь) и энергосберегающих.

Цоколь имеет на своей поверхности резьбовое соединение для подходящего ему патрона. При его ввинчивании происходит замыкание контактной группы (контакты, расположенные на основании цоколя и патрона), что приводит к загоранию лампы при подаче напряжения.

Самый маленький тип Е – это модификация Е10, за счёт маленького диаметра применяется в новогодних гирляндах, ручных карманных фонариках.

Цоколь Е10

Следующий по величине вид Е14 используют для маленьких ламп, получивших название «миньоны». Они устанавливаются в небольших домашних светильниках, люстрах, бра и т.д.

Популярный стандартный цоколь Е27, подходит к большинству патронов, применяется в бытовых комнатных приборах освещения. Аналогичен в эксплуатации меньший по размеру вид Е26, но он редко применяется в России и странах СНГ, так как рассчитан на рабочее напряжение 110 В.

Самый крупный резьбовой вид Е40 создает большой световой поток. Благодаря чему используется для освещения больших строительных и производственных площадок, уличного освещения.

Цоколь Е14, Е27, Е40

Минусом резьбового цоколя типа Е является «окисление» или его припаивание к патрону и нередко при замене лампы последняя отрывается от цоколя, оставляя его внутри патрона.

Тип G – двухштырьковый разъем

Еще один популярный вид подсоединения лампы к сети через патрон – двухштырьковый цоколь. Применяют его в соединениях светодиодных и люминесцентных ламп. Такое крепление помечают буквой латинского алфавита «G». Цифры, которые идут после нее обозначают расстояние в миллиметрах между штырьками.

Как и у байонетного соединения, у формата «G» существуют модификации. Их обозначают, добавляя одну из букв «U», «X», «Y» или «Z» перед цифрами. В этом случае будут некоторые отличия от базового формата, которые могут быть выражены в толщине и длине штырьков, наличии пазов и вырезов на цоколе.

Например, у формата «GU4» более толстые штырьки, чем у «G4», а у типа «GZ4» еще и длиннее ножки. Поэтому нужно внимательно отнестись к описанию разъема, так как модификации не являются взаимозаменяемыми.

Штырьковые цоколи «G4» – самые малоразмерные среди этого формата. Обычно ими оснащают галогеновые и светодиодные лампы мощностью от 3 до 20 Вт

Аналогично выглядят и используются источники света с креплением типа «G5.3», «GU5.3», «G6.35», «GU6.35» и «G8».

Начиная с цоколя «G9.5» штырьки в виде проволочки заметно утолщены.

Начиная с цоколя «G9. 5» токопроводящие контакты гораздо толще и массивнее. Их сложно погнуть, что часто является проблемой при установке ламп меньшего размера

Формат «G9.5» имеет три похожих модификации с литерами «X», «Y» и «Z». По виду они практически одинаковы.

Предназначение ламп формата «GX9.5», «GY9.5» и «GZ9.5» совершенно иное. Это мощные светильники до 1 кВт, работающие от переменного тока

Приборы освещения с форматом соединения «GU10» и «GZ10» выпускают в основном в Китае.

Штырьки цоколей «GU10» и «GZ10» имеют оригинальную форму ножек. Этим соединением оснащают энергосберегающие лампы, сделанные в Китае

Формата «G11» нет, но существует его спаренная версия «2G11». Также по 4 контакта есть у цоколей «2G7», «2G23» и «2G27»

Некоторые осветительные приборы требуют 4-х штырькового подключения. На фотографии – люминесцентные лампы с высокой светоотдачей под цоколь «2G11»

Штырьки у цоколя «G12» и «G13» имеют привычную ровную форму. На 13-м формате работают трубчатые светодиодные лампы.

Формат цоколя «G12» достаточно широко распространен. Под него производят и светодиодные и обыкновенные светильники с нитью накаливания

Следующий по порядку двухштырьковый разъем – «G23». Он имеет оригинальный вид, весьма отличающийся от меньших по размеру устройств.

Светильники с разъемом «G23» выпускают в основном для специальных нужд. На фотографии – бактерицидная лампа сделанная в Италии

Цоколь «G24» используют для компактных люминесцентных ламп, трубка у которых сложена вчетверо.

Есть три модификации цоколя «G24», которые отличаются пазами. При использовании неподходящего варианта, установить лампу в патрон не получится

Под разъемы «G36» и «G38» есть очень редкие лампы для использования в узких областях. Так, модель галогенового типа Sylvania FKK CP73/CP41 под цоколь «G38» используют для фотооптики.

Светодиодные и галогеновые лампы с цоколем «G53» – мощные потолочные осветительные приборы. Вместо привычных штырьков, токопроводящим элементом служат пластины

Приведенный список форматов двухштырькового подсоединения показывает, какие разнообразные бывают цоколи у лампочек вроде бы одного типа. Поэтому если не известна маркировка патрона, то нужно тщательно замерить его параметры или прийти вместе с ним в магазин.

Тип S – софитный цоколь

Софитный тип получил свое название из-за типичной области применения ламп – освещение ванных комнат и сцен, подсветка зеркал. Он может располагаться с двух сторон для ламп трубчатого типа или в виде одиночного цоколя.

Обозначают такой вид крепления буквой «S». Идущее после него число показывает диаметр корпуса цоколя.

Лампы с двусторонним софитным цоколем «S6», «S7» или «S8.5» выпускают для автомобильной промышленности. Их используют для подсветки номерных знаков и приборов в салоне

Для трубчатых ламп часто используют формат разъема «S14», для которого существует две разновидности. Модели «S14s» имеют два контакта по бокам, а «S14d» – один спаренный посередине. Форма корпуса цоколей отличается от привычной.

По своим основным характеристикам эти лампы не отличаются друг от друга. Крепление к патрону также не вызывает проблем, поэтому нет какого-либо обоснованного преимущества у одного типа перед другим

Форма цоколя «S19s» – классическая для софитных разъемов.

Лампы накаливания с типом крепления «S19s» применяют в аудиотехнике, частотных трансляторах и для другой радио- и электроаппаратуры. Их можно приобрести в магазинах, специализирующихся на продаже запчастей для электроники

Лампы с диаметром корпуса софитного цоколя, превышающим 19 мм, не производят.

Тип F – одноштырьковый разъем

На некоторых типах трубчатых галогеновых и люминесцентных ламп иногда используют одноштырьковые цоколи, которые расположены с обоих торцов прибора освещения. Такое решение позволяет одновременно пропустить электрический ток и надежно зафиксировать лампу. Крепление этого типа помечают буквой «F».

Существует 3 модификации, зависящие от формы штырька:

• «a» – цилиндрической;
• «b» – рифленой;
• «c» – особенной.

Цифра, замыкающая кодовое название цоколя, означает диаметр штырька в миллиметрах.

Цоколь типа «Fa4» применяют для галогеновых ламп еще со времен СССР. Найти приборы освещения и патроны под этот формат несложно.

Креплением формата «Fa4» обеспечивают яркие галогеновые лампы линейного типа с мощностью 2 кВт и световым потоком около 50 кЛм. Их используют в системах наружного освещения, для магазинов и выставочных залов

Разъем типа «Fa6» используют зарубежные производители для оснащения люминесцентных ламп. Их применяют там, где по пожарным нормам недопустимо возникновения открытого огня.

Это может быть не только крупное, но и мелкое производство. Древесная или мучная взвесь может вызвать взрыв, поэтому такой источник освещения актуален для столярного или мукомольного цеха.

Специфические люминесцентные взрывозащищенные лампы, производства французской компании Philips. Использование разъема «Fa6» позволяет избежать образования дуги на электрическом контакте

Для бытовых целей также можно использовать лампы с форматом «Fc2».

Металлогалогеновая лампа с цоколем «Fc2» может быть использована для освещения больших открытых площадок, например придомовой территории коттеджа

Цоколи с рифлеными штырьками сейчас вышли из употребления.

Типа R — с утопленными контактами

В лампах с цоколем типа R располагается по одному штырю с каждой стороны. Чаще всего это линейные светодиодные лампы.

Их отличие в конструкции патрона и соответственно способе крепления. Устанавливаются лампы в патрон путем небольшого погружения контактов в специально разработанные отверстия, где они удерживаются при помощи механической пружины.

Применяются в уличном прожекторном освещении (осветительные мачты, строительные площадки) и в автомобильных фарах.

Патрон для R7s

Известный пример это прожекторная светодиодная лампа R7s или Rx7s, где строчная буква s означает один контакт. Диаметр штырей в обоих случаях составляет 7 мм.

Цоколь R7s

Типа B — с боковыми штифтами (байонетный)

Цоколь типа B с боковыми штифтами или байонетный. Его особенность в способе соединения с патроном. Так как резьбовое соединение отсутствует, то замыкание, обеспечивающее плотный коммутационный контакт, достигается небольшим нажатием на цоколь с последующим небольшим поворотом. Тем самым боковые штифты проходят по специальным «каналам» патрона.

Байонетное соединение

Конструкция устойчива к внешним вибрациям, что придает прочную фиксацию и позволяет направить световые лучи лампы в нужном направлении или под определенным углом. Широко применяется в автомобильной и железнодорожной промышленности.

В маркировке цифра указанная после латинской заглавной буквы B указывает диаметр цоколя в миллиметрах. Последующая за ней строчная латинская буква обозначает количество контактов от одного до пяти, соответственно обозначаются буквами s-d-t-q-p.

В быту используются лампы с двумя контактами, в специфичном производстве применяют цоколи с тремя, четырьмя и пятью контактами.

Если посмотреть на цоколь со стороны, т.е. вид сбоку, то можно наблюдать, что у стандартного исполнения штифты находятся на одной линии и угол между ними составляет 180 гр. Существуют модификации, в которых штифты смещены с одного уровня. На это указывает дополнительная заглавная латинская буква U-X-Y-Z в маркировке.

Цоколь типа В

Известный нам пример это автомобильная двуспиральная лампа для фар ближнего или дальнего света BA15D – диаметр 15 мм, два контакта в основании, заглавная буква A в данном случае указывает на нестандартную длину штифта цоколя 0,64 мм.

Типа P — фокусирующие

Лампы с цоколем типа P имеют в своей конструкции сборную линзу или отражатель, которые помогают направить свет в нужном направлении –  рассеянный световой поток собирается в «единый луч» и чётко фокусируется в нужном направлении. Также большое значение на фиксацию и направление светового луча в необходимую точку оказывает надежная фиксация цоколя в патроне.

Данный тип не имеет единого стиля конструкции. Размеры цоколя определяется размером диаметра, который указывается в миллиметрах после заглавной буквы P.

Фокусирующий цоколь типа Р

Аналогично байонетовому типу применяются в автомобильной и железнодорожной промышленности, а также в ручных фонариках и проекторах.

Тип T– телефонный формат

Телефонный цоколь используют для маленьких лампочек, которые устанавливают в распределительные щиты, пульты управления и автомобили. Источники света с таким форматом подключения обозначают литерой «T», за которой следует число, показывающее диаметр крепления в миллиметрах.

Самые миниатюрные крепления типа «T» отличаются только диаметром. Слева – лампа с цоколем «T3», в центре и справа – с цоколем «T4.7»

Формат «T6.5» имеет аналогичный вид. А вот лампы с цоколем «T5», которые используют в приборной панели автомобиля, выглядят по-другому.

Один из самых распространенных видов креплений телефонного типа – «T5». Корпус цоколя изготовлен из пластика, поэтому он дешево стоит

Еще два формата, которые часто используют для автотранспорта: «T10» и «T20».

Цоколи типа «T10» и «T20» идентичны и отличаются только размером. Такие лампы используют для работы габаритов, стоп-сигнала, сигнала заднего хода и т.д.

Так как светодиодные лампочки нагреваются, то цоколи изготавливают из термостойкой пластмассы. Она должна выдерживать температуру выше 130°C.

Типа K — кабельные цоколи

Кабельный цоколь типа К исполнен как двусторонний кабель с расположенными на концах контактными зажимами. Зажимы соединяются с кабелем питания, тем самым создавая единую электрическую цепь.

Кабельный цоколь К12s

Благодаря своей конструкции и «гибкости» в подключении к источнику питания, применяются для освещения широких пространств при помощи прожектора. В этом случае применяются газоразрядные лампы мощностью от 1 до 2 кВт.

Также эксплуатируются в специализированных установках, например, освещение оранжереи или в системах, где необходимо сымитировать солнечные лучи.

Типа W — бесцокольные

Конструкция такой лампы не включает цоколь как отдельный элемент. Его роль выполняет стеклянная колба светодиодной лампы. Основание колбы имеет приплюснутую форму, через которую выводятся наружу контакты – проволоки.

Бесцокольная лампа типа W

В маркировке используется цифровое обозначение формата YYxZZ, где YY это толщина основания колбы в месте вывода одного из контактов, а ZZ – ширина её основания.

Применяются бесцокольные лампы типа W в новогодних гирляндах или на панели приборов автомобиля, например, сигнал поворота.

Тип H – для ксеноновых ламп

В автомобиле установлено много различных источников света. Для точного размещения электролампочки используют специальные цоколи с маркировкой «H». Это нужно в первую очередь для фокусировки фар. Номер, идущий после литеры, означает подтип этого формата.

Таблица типов ламп, используемых в автомобилях. Сейчас во всех специализированных магазинах существуют электронные каталоги, по которым можно сверить номенклатуру источников света

Токопроводящие пластины выполнены таким образом, чтобы фиксировать лампочку в определенном положении с учетом вибраций и тряски, возникающей при движении автомобиля.

Разновидности переходников для цоколей

В некоторых случаях найти нужный вид цоколя лампы достаточно сложно. Альтернативным решением могут стать переходники. Каждое изделие содержит двойную маркировку, например: E14-GU10. Первый код обозначает тип разъема, куда вкручивается основной патрон. Второй код – то, что вставляется в переходник.

• E14-E27. Переходник предназначен для адаптации стандартной лампочки к миньону.
• E27-GU10. Для установки штыковой лампы в стандартный резьбовой цоколь.

Какой цоколь имеют обычные лампочки

Наиболее распространенные в быту лампы накаливания имеют резьбовой цоколь, маркируемый буквой «E». Следующая за буквой цифра определяет диаметр входящий в патрон части. Чем больше значение, тем шире цоколь. Если купить лампочку большего либо меньшего диаметра, то осветительный элемент не подойдет к патрону.

Резьбовой цоколь — это еще не гарантия того, что лампочка предназначена для бытового использования. Все дело в диаметре. Входящие в патрон резьбовые части выпускаются следующих видов:

• микроцоколь E5;
• миниатюрный E10;
• малый E12;
• «миньон» E14;
• средний E27;
• большой E40.

Число в маркировке указывает на размер диаметра в миллиметрах. Наряду с вышеперечисленными есть резьбовые цоколи размером в 17, 26, 39 мм.

Каждый вид имеет свои характерные особенности, область применения, но все они обозначаются буквой E в честь Эдисона. В быту применяются лампочки двух видов: E14 и E27. На отечественном рынке представлен и осветительные элементы с большим цоколем Эдисона (40), но они предназначены для промышленного и уличного освещения.

Как выбрать лампочку

Зная тип цоколя, легко без промашки приобрести осветительный элемент. Информацию о спецификации ламп можно посмотреть в технической документации светильника. Если она утеряна, а вы не хотите ошибиться в подборе, возьмите с собой старую лампу. Ее строение и физические параметры помогут продавцу идентифицировать тип цоколя. Подобрать лампы и осветительные приборы помогут консультанты магазина «Свет Депо».

Лампы накаливания

Устанавливаются в простые с точки зрения конструкции светильники, стоят недорого. Несмотря на классичность и популярность, имеет серьёзный недостаток – образование паров внутри лампы. По этой причине колба становится мутной, а вместе с этим теряется яркость света. Тем не менее, индекс передачи цвета у данной лампы равен 90%. В спектре лампы основными оттенками являются жёлтые, по причине чего свет лампы больше всего походит на солнечный свет. В лампах накаливания обычно ставят цоколи E14 и E27.

Разные виды ламп

Отличие рефлекторных ламп от накаливания состоит в посеребрённой поверхности. Благодаря этому они дают направленный цвет. У данных ламп также есть есть модели с диаметрами 14 и 27 мм, встречаются и R50 и R63, и даже R80.

Галогенные лампы

Срок годности такой лампы равен 4000 часов. У ламп накаливания такой срок составляет 1000 часов. Плюс ко всему, индекс передачи цвета у неё больше на целых 10% — и составляет 100%. Светоотдача лампы равна от 20 до 30 люмин на ватт.

Если сравнивать с лампами накаливания, то светоотдача у галогенных ламп сохраняется в течение всего процесса пользования.

У этих ламп больше разных, их можно применять для большего количества задач. По габаритам они тоже меньше ламп накаливания. Обозначение цоколей у них такое: G4, G9, R7S и GU 10.

Люминесцентные лампы

К моделям данных ламп относят также название энергосберегающие, поскольку с помощью них можно здорово сэкономить на платежах за электричество. На рынке они сейчас очень популярны, никакой сложности не составляет заменить ими старые лампы накаливания.

На выбор есть много разных мощностей и разных форм. Срок службы их дольше, чем у двух предыдущих видов, КПД выше. Но не забывайте, что лампы с люминофором внутри не рассчитаны на частое включение и выключение.

Из-за своей формы люминесцентные лампы также получили название трубчатых. Цоколь таких ламп носит обозначение буквой T, диаметр цоколя обозначается в дюймах. Расшифровывать следует так, T4 – диаметр 4/8 дюйма, T5 – диаметр 5/8 дюйма и т.д.

Источники

• https://vamfaza.ru/chto-takoe-cokol/
• https://sovet-ingenera.com/elektrika/svetylnik/vidy-cokolej-lamp-osveshheniya. html
• https://www.asutpp.ru/tipy-tsokoley-lamp.html
• https://svet-depo.ru/uznayte-bolshe/kakie-byvayut-cokoli-lamp.html
• https://superarch.ru/texnika/kakoj-czokol-u-obyichnoj-lampochki
• https://tmglass.ru/lampy/tsokoli-lamp-vidy-razmery-markirovki-i-osobennosti





Как вам статья?

Staples® Официальный интернет-магазин

Предложения на конец года здесь

Завершите год на ура и подготовьтесь к Новому году с потрясающими предложениями от Staples. Начните со Staples Black Friday со скидками на все, от компьютеров и техники до игровых кресел, принтеров и многого другого! Экономия продолжается с недельными предложениями Киберпонедельника, которые вы не хотите пропустить! Используйте это время, чтобы запастись предметами первой необходимости, обновить свой офис и найти подарки, которые им понравятся.

Новый год не за горами, и самое время обновить свой офис и пополнить запасы.

Вернитесь к работе и воспользуйтесь скидкой на чернила и тонер, офисную мебель, упаковочные и транспортировочные материалы и многое другое. Запаситесь и сэкономьте на всех видах расходных материалов для офиса. Получите дополнительные скидки на такие расходные материалы, как копировальная бумага, папки с файлами и письменные принадлежности, если вы настроите бизнес-аккаунт с помощью Staples Business Advantage или сделаете заказ с помощью функции автоматического пополнения запасов Staples.

Убедитесь, что вы готовы к предстоящему налоговому сезону

Поскольку год подходит к концу, пришло время привести в порядок свои финансовые документы и подготовиться к предстоящему налоговому сезону. Держите свои финансовые записи в актуальном состоянии в течение всего года с помощью подходящего финансового программного обеспечения для ваших личных или корпоративных нужд. А также убедитесь, что ваш офис хорошо снабжен необходимыми налоговыми формами и конвертами, чтобы ваши сотрудники или контрактные работники могли как можно скорее оформить документы.

Узнайте, как Staples может помочь вам подготовиться к уплате налогов:

• Если вы начнете с правильного финансового программного обеспечения, это поможет вам опередить игру до следующего налогового сезона. С признанными финансовыми брендами, такими как Quicken Finance Software. Избавьтесь от хлопот, чтобы оставаться финансово организованным.
• Своевременно отправить налоговые формы своим сотрудникам и контрактным работникам так же просто, как нажать кнопку «Печать», когда у вас есть под рукой соответствующие налоговые формы. От W2, 1099, 1095 и даже конвертов для отправки по почте, мы имеем в виду вашу налоговую форму.
• Когда придет время подавать налоговую декларацию, мы даже можем помочь вам найти правильное налоговое программное обеспечение, соответствующее вашим требованиям. Мы предлагаем программное обеспечение для личных налогов, налогов на бизнес или и то, и другое от лучших брендов, таких как Turbo Tax и H&R Block. С возможностью электронного файла или распечатать и отправить по почте как федеральные, так и государственные налоги.

От налоговых форм сотрудников до программного обеспечения для поддержания ваших финансов в порядке или программного обеспечения для уплаты налогов, Staples поможет вам в этом предстоящем налоговом сезоне!

Будьте уверены, он прибудет в целости и сохранности

Независимо от того, отправляете ли вы деловые документы или товары для клиентов, доставка и доставка почтовых отправлений от Staples упрощают процесс.

Подготовьте упаковочные материалы для легкой транспортировки. Мягкие конверты и пузырчатые почтовые ящики идеально подходят для отправки небольших нехрупких предметов. Упакуйте более крупные предметы в транспортировочные коробки, которые немного больше самого предмета, и используйте упаковочные арахис, пузырчатую пленку или другие упаковочные материалы, чтобы предотвратить перемещение предметов в коробке во время транспортировки. Выберите правильную упаковочную ленту, чтобы запечатать транспортировочные коробки и сохранить их запечатанными. Компания Staples предлагает прозрачную акриловую упаковочную ленту для повседневной транспортировки и усиленную упаковочную ленту или водоактивируемую ленту для упаковок, требующих более надежного уплотнения.

Управляйте повседневной офисной корреспонденцией с помощью широкого выбора деловых конвертов, конвертов для внутренних документов и конвертов для каталогов в почтовом отделении. Держите под рукой подушечки для пальцев и увлажнители конвертов для быстрой сортировки документов и быстрой печати. Выбирайте защищенные конверты для конфиденциальной служебной переписки и внутриведомственной связи. Если ваш офис или организация рассылает большие почтовые отправления, рассмотрите возможность использования фальцевальной машины и самозапечатывающихся конвертов для повышения эффективности.

Гибридная работа стала проще

Независимо от того, работаете ли вы в традиционном офисе, дома или где-то еще, подходящие расходные материалы и технологии обеспечат вам эффективную работу, где бы вы ни находились. Обновите свои технологии с помощью нового ноутбука или планшета 2-в-1 для работы в пути. Держите важные файлы доступными, где бы вы ни находились, с портативными жесткими дисками и флэш-накопителями USB, которые легко помещаются в сумку для ноутбука. Выберите гарнитуру для виртуальных встреч или наушники с шумоподавлением, чтобы блокировать нежелательные звуки при работе в общественных местах.

Убедитесь, что в вашем домашнем офисе есть удобная обстановка, созданная с учетом ваших потребностей. Выберите эргономичное офисное кресло или игровое кресло, а также просмотрите наш ассортимент столов для сидения и стояния, чтобы создать трансформируемую рабочую зону. Добавьте к своей системе дополнительный компьютерный монитор и выберите из нашего широкого ассортимента мышей и клавиатур. И не забудьте запастись канцелярскими товарами. От блокнотов и копировальной бумаги до ручек и маркеров — Staples предлагает гибкие варианты AutoRestock для всех основных товаров, поэтому вы можете получить расходные материалы с доставкой к вашей двери, не забывая о заказе.

Не думайте о покупке чернил и тонера

Когда дело доходит до выбора правильных картриджей с чернилами или тонером для вашего принтера, выбор может сбивать с толку. Позвольте Staples Ink and Toner Finder решить вопрос выбора подходящих заправок для вашего принтера. Вы можете выполнять поиск по модели или по бренду, включая чернила и тонер таких ведущих брендов, как HP, Brother, Canon и Xerox. Благодаря картриджам, доступным более чем для 30 брендов, вы обязательно найдете то, что вам нужно для продолжения печати. Когда ваш картридж опустеет, отнесите его в любой магазин Staples для бесплатной переработки техники и чернил и тонера каждый день!

Руководство по форме лампочки: А-образная форма — Блог 1000Bulbs.com

6 июня

6 июня Руководство по форме лампочки: А-образная

Гость

Домашнее освещение, лампочки, условия освещения

Нынешняя лампочка имеет множество форм, форм и оснований, и все они могут быть ошеломляющими при поиске замены, но мы в 1000Bulbs здесь, чтобы помочь сделать ваш день ярче. Эта статья является первой частью всеобъемлющего руководства, которое поможет вам определить, какой стиль, размер и цоколь лампочки вам нужны, чтобы вы не остались в неведении.

Лампы А-образной формы

Лампы А-образной формы чаще всего используются для общего домашнего освещения, например настольных ламп, потолочных вентиляторов и шкафов. Этот тип ламп впервые стал доступен в форме ламп накаливания Томасом Эдисоном, но в соответствии с Законом об энергетической независимости и безопасности от 2007 года производство ламп накаливания постепенно прекращается, за некоторыми исключениями, такими как старинные лампочки. Заменители той же формы предлагаются в виде галогенных и светодиодных ламп.

Код А-образной лампочки состоит из двух переменных. Приставка «А» происходит от слова «произвольный», а секунда — это диаметр наибольшей части колбы, измеряемый в восьмых долях дюйма.

Если вы знаете диаметр луковицы, умножьте его на 8, чтобы вычислить числовую форму.

Ниже приводится список распространенных лампочек А-образной формы с указанием их диаметра в дюймах.

Форма	Диаметр в дюймах
А15	1 7/8
А17	2 1/8
А19	2 3/8
А21	2 5/8
А23	2 7/8

Несмотря на то, что лампочки А-образной формы похожи, разница заключается в размерах. Лампы формы A19 и A21 чаще всего путают из-за их схожих характеристик. Как правило, оба могут использоваться для одного и того же приложения, но имейте в виду, что A21 больше и может не вписываться в настольные лампы, потолочные вентиляторы и т. Д., Как A19.бы. Одной из ключевых характеристик между ними является то, что A21, естественно, способен выдерживать более высокую номинальную мощность, чем A19, благодаря своей способности более эффективно рассеивать тепло.

Это изображение не в масштабе. Но обратите внимание на различия в шейке луковицы, они удлиняются по мере увеличения диаметра луковицы.

Типы цоколей А-образных ламп

Светодиодная лампа А-образной формы с цоколем GU24

Подобно форме, цоколь лампочки также может отличаться. Приставка «Е» происходит от имени «Эдисон», а вторая — это диаметр основания, измеряемый в миллиметрах. Независимо от стиля, диаметр лампочки выражается в миллиметрах. Например, лампочка с цоколем E26 или средним размером будет иметь размеры 26 миллиметров (1,02 дюйма) в самом широком месте цоколя. Ниже приведен список распространенных типов цоколей, которые используются в лампах А-образной формы.

Код	Базовый тип
Е12	Канделябр
Е17	Промежуточный уровень
Е26	Средний
ГУ24	Поверните и зафиксируйте

Большинство лампочек А-образной формы имеют ввинчиваемый цоколь (E12, E17 или E26). Исключением является основание GU24 с двумя зубцами, требующее установки с поворотом и замком.

Где используются лампочки А-образной формы?

Лампа А-образной формы имеет всенаправленное распределение света, что делает ее одной из самых универсальных форм, со специальными применениями, включая лампочки с серебряной чашей, которые помогают рассеивать свет, уменьшая блики и перенаправляя свет к потолку. Летними ночами желтая подсветка не избавляет от насекомых полностью, но помогает сделать ваш дом менее заметным для летающих насекомых. Чтобы создать праздничное настроение, цветные лампочки помогут задать тон для тематических вечеринок или вашей любимой спортивной команды. Колбу стандартной формы можно найти практически в той или иной форме для следующих применений.

• Настольные лампы

• Потолочные вентиляторы

• Hall Lights

• СВЕДЕНИЯ СВЕДЕНИЯ

• Потодничные фиксации

В зависимости от того, для какого применения изначально была разработана ваша лампочка, перед установкой рекомендуется проверить характеристики лампочки.
