Какой трехфазный счетчик выбрать: Счетчики электроэнергии: какой лучше поставить, как выбрать и купить

Как выбрать счетчик — АО «Энергомера»

29.03.16

Если Вы являетесь владельцем квартиры, частного домовладения или дачи, то перед покупкой счетчика, Вам необходимо точно знать, какой электрический счетчик вам нужен.

В данной ситуации правильнее всего обратиться к специалистам энергосбытовой компании, которые определят параметры требуемого счетчика электроэнергии.

Если Вы решили самостоятельно выбрать счетчик электроэнергии, то Вам необходимо ответить на нескольковопросов:

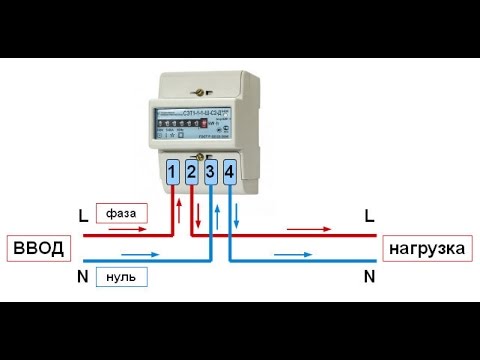

1. Однофазный или трехфазный счетчик.*
   Фазность счетчика определяется типом питающей сети. Узнать это можно посмотрев на табло прежнего счетчика. Если на табло указано только 220 V или 230 V, значит Вам нужен однофазный электросчетчик. Если указано 220/380 V или 230/400 V, значит трехфазный.
2. Максимальный ток счетчика.*
   Рабочий ток счетчика электроэнергии определяется величиной нагрузки, энергопотребление которойон будет учитывать. Для определения нагрузки достаточно определить ток вводного автоматического выключателя, который установлен на вводе в домовладение. Если на нем указан ток до 40 А включительно, то Вам подойдет прибор с током до 60 А, если от 40 до 100 А, то необходим прибор с током до 100А.

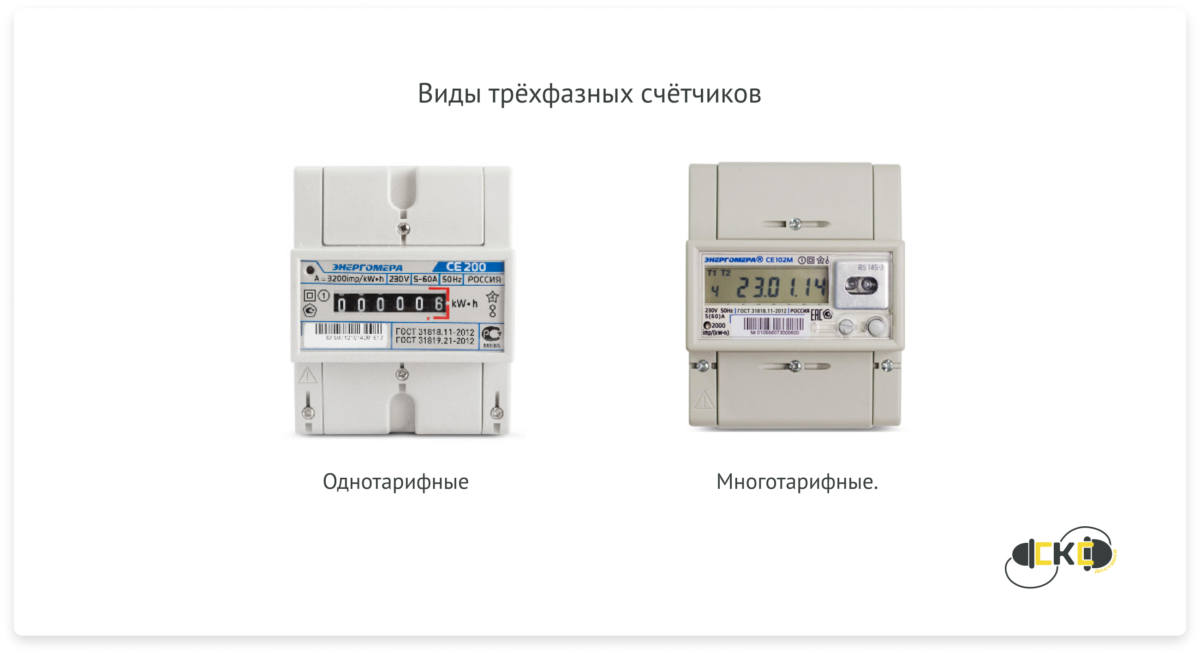

3. Однотарифный или многотарифный счетчик.
   В РФ потребители могут выбирать способ расчета за электрическую энергию: по одному или нескольким тарифам в различные временные зоны суток. Например, при двухтарифной схеме потребитель с 8.00 до 23.00 платит одну цену за каждый потребленный КВт*ч, а с 23.00 до 8.00 меньшую стоимость. Для уточнения тарифных расписаний и их стоимости Вам необходимо обратиться в энергосбытовуюкомпанию.
   Таким образом, если Вы платите по одному тарифу, то Вам нужен однотарифный счетчик, а если по двуми более тарифам, то многотарифный.
4. Способ крепления счетчика.*
   Счетчики изготавливают с возможностью крепления либо на 3-х винтах – для обычных электрощитов (корпуса типа S или Ш), либо на DIN-рейке (корпуса типа R или Р).

   установка на DIN-рейку	установка в щиток

5. Дополнительные функции счетчика (только для многотарифных приборов).
   Дополнительными полезными функциями счетчика для потребителя могут являться:
   • измерение параметров сети – счетчик сможет выводить на дисплей ток, напряжение, частоту сети на текущий момент;
   • возможность снятия показаний при отсутствии напряжения сети – т.е. когда отключили подачу электроэнергии в доме, возможно визуально считать показания со счетчика;
   • подсветка индикаторного устройства – удобство снятия показаний в темных помещениях;
   • другие функции.

Если Вы ответили на все вопросы, то уже наверняка сможете выбрать себе прибор учета.

• Однофазный однотарифный электросчетчик.
• Однофазный многотарифный электросчетчик.
• Трехфазный однотарифный электросчетчик.
• Трехфазный многотарифный электросчетчик.

Обращаем Ваше внимание, что установку прибора учета должен выполнять специалист, имеющий допуск для выполнения работ под напряжением до 1000 В. Также не забывайте, что после установки электросчетчик должен быть поставлен на учет. Для этого приглашают представителя энергоснабжающей компании, который, убедившись, что все сделано правильно, опломбирует прибор, снимет начальные показания счетчика и даст разрешение на его использование. Только после этого расчеты за электрическую энергию будут осуществляться в соответствии с показаниями нового прибора учета.

* Если Вы впервые устанавливаете счетчик электроэнергии, либо затрудняетесь с определением его параметров, то Вам необходимо обратиться к специалистам энергоснабжающей организации.

«Энергомера» стала обладателем «Золотого Меркурия»!

Таблица замены счетчиков, снятых с производства на выпускаемые счетчики

Как выбрать трехфазный электросчетчик – многотарифный или однотарифный

Строим дом » Инженерные коммуникации » Электроснабжение » Как выбрать трехфазный электросчетчик – многотарифный или однотарифный

Как выбрать трехфазный электросчетчик

Получить разрешение в энергопоставляющей организации само по себе уже непросто и недешево. Но, если вы пошли на это, значит, причины у вас веские. Это может быть наличие трехфазных двигателей или электроотопления… Да мало ли что еще.

Итак. Разрешение у вас уже есть. Мощность потребления подсчитана. Осталось решить, какой трехфазный электросчетчик лучше – двухтарифный или однотарифный. Что предлагают нам производители приборов учета? Обратимся к известному уже списку.

Российские производители счетчиков электроэнергии

Трехфазный электросчетчик Энергомера

• Однотарифные трехфазные электросчетчики. Марки ЦЭ 6803 и 04 имеют более низкий класс точности и по характеристикам больше подходят для бытового применения. Приборы СЭ имеют более высокий класс точности и расширенные возможности. Например, счетчик СЕ 300 может проводить замер электроэнергии в двух направлениях. Это позволяет подсчитывать полученную и поставленную энергию. Счетчик СЕ 302 замеряет как активную, так и реактивную составляющие.
• Трехфазные многотарифные электросчетчики. К ним относятся приборы марок СЕ 301, 303-306, а так же ЦЭ 6850М.

Трехфазный электросчетчик Инкотекс (Меркурий)




Трехфазные счетчики этой фирмы широко представлены на рынке торговой маркой Меркурий: серии 230 и 231. Каждый прибор данных серий имеет различные возможности и характеристики, в том числе по обслуживанию одно- и многотарифного режима. Приборы серии 232 работают в расширенном (до 400В) диапазоне подводимых напряжений.

Трехфазный электросчетчик МЗЭП

Все трехфазные счетчики здесь входят в серию СТЭ-561. Различия между однотарифными и многотарифными приборами можно определить по номеру разработки. Счетчики активной и реактивной энергии отличаются в маркировке буквами «А» и «Р». Дополнительные возможности каждого прибора указаны в его паспорте.

Трехфазный электросчетчик ЛЭМЗ




(Ленинградский электромеханический завод)

• Однотарифные счетчики представлены прибором «Трио У» в двух вариантах исполнения: в плоском корпусе и для установки на DIN-рейку.
  Оба варианта выпускаются с электромеханическим счетным устройством.
• Многотарифные счетчики — это серия приборов ЦЭ 2727. Здесь присутствуют разные по функциям и характеристикам разновидности.

Трехфазный электросчетчик НЗиФ




(Нижегородский завод имени М.В. Фрунзе) Торговая марка Микрон.

• Однотарифные приборы учета представлены здесь серией ПСЧ-3А.05-08, ПСЧ-3АР.05-08, а так же ПСЧ-4А.05.2М.
• Многотарифные счетчики Маяк 301АРТ, 302АРТ; ПСЧ-3А, 3ТА07-09, 3АРТ07-09. Расширенные функции имеют приборы ПСЧ-3ТМ.05, ПСЧ 4ТМ.05 разных модификаций, СЭТ-4ТМ.02-03М, а так же Маяк 302АРТН.

Итог
Как мы уже подчеркивали раньше, никто не вправе навязывать вам, товару какого производителя следует отдать предпочтение. Единственной целью этой статьи является помочь, насколько возможно, разобраться с таким непростым сегодня вопросом, как замена или выбор нового электросчетчика.





20 864

0

Рекомендуем статьи на похожие темы




Практические советы по выбору счетчика. Как рассчитать мощность электросчетчика. Однотарифные и многотарифные – модельный ряд, представленный…

Аналитический обзор рынка электросчетчиков, доля продаж. Анализ производителей: Энергомера, Инкотекса (Меркурий), МЗИП. Цены. Гарантийный срок и срок…

Приоритетные показатели электросчетчиков. Наглядные примеры (Энергомера, Инкотекс и МЗЭП). Данные испытаний. Отзывы потребителей….

Разновидности трехфазных счетчиков электроэнергии (прямого, косвенного полукосвенного включения), способы подключения, схемы (десятипроводная, в…

Возможность разграничить дневной и ночной тариф на электроэнергию практикуется давно, но не все знают, что лучше, а что нет. Преимущества и…

Оставьте свой комментарий

Новое Советы

Показать все




Популярное Обсуждения

• mc kirill

  (2) Строительство дома из арболита (арболитовых блоков) – технология возведения, от фундамента до крыши

  Строительство дома из арболита (арболитовых блоков) – технология возведения, от фундамента до крыши

  Такая ситуация, мне начали строить дом из арболита, но наделали кучу ошибок по кладке (ниже фото).

  Сейчас хочу взыскать с этих криворуких строителей компенсацию. По самому материалу претензий нет,

• Ваня таганский

  (1) Утепление входной металлической двери – правильная теплоизоляция своими руками

  Утепление входной металлической двери – правильная теплоизоляция своими руками

  Бюджетный способ утеплить китайскую дверь от дяди Вани. В отличие от обычной пустотелой двери, в китайской хотя бы бумага внутри. Конечно, эти соты из прессованного картона мало помогут в мороз, но

• penoplexman

  (6) Входные двери с терморазрывом – металлические термодвери для частного дома

  Входные двери с терморазрывом – металлические термодвери для частного дома

  Установил термодверь в декабре 2015 года. До этого стояла стальная дверь, утепленная внутри полотна и по периметру. Температура в коридоре была ниже, нежели в комнатах (коридор отапливаемый). После

• admin

  (9) Монтаж водосточной системы своими руками – установка водостоков для крыши

  Монтаж водосточной системы своими руками – установка водостоков для крыши

  Пытались помочь в рамках своей компетенции.Раз уж комплектующие Деке, то разумно будет согласовать эти вопросы с ними.Да, в скором будущем на сайте будет отдельный материал по расчетам водосточной

• Леонид-

  (9) Монтаж водосточной системы своими руками – установка водостоков для крыши

  Монтаж водосточной системы своими руками – установка водостоков для крыши

  У Docke эти странные требования заложены в pdf инструкцию по монтажу водосточной системы. Формулу я вывел сам, это не сложно, задачка в пределах школьного курса геометрии. Дело в том, что я купил их

• admin

  (9) Монтаж водосточной системы своими руками – установка водостоков для крыши

  Монтаж водосточной системы своими руками – установка водостоков для крыши

  Не уверенны, что сможем дать однозначный ответ насчет градусов. Откуда вообще эта формула, на сайте Деке не нашли. Спросили у ребят, которые профильно занимаются монтажом водостоков. Сказали, что

• Леонид-

  (9) Монтаж водосточной системы своими руками – установка водостоков для крыши

  Монтаж водосточной системы своими руками – установка водостоков для крыши

  Интересно, что те же Дёке, несмотря на свои рекомендации, дают фотографии своих монтажных работ по крутым скатам, которые явно им противоречат (фото). Там скаты смотрят в жёлоб, а не поверх него. Моя

• Леонид-

  (9) Монтаж водосточной системы своими руками – установка водостоков для крыши

  Монтаж водосточной системы своими руками – установка водостоков для крыши

  Спасибо за развёрнутый ответ, но он не во всём разъясняет проблему, поэтому уточню вопрос. На прилагаемых рисунках, взятых из рунета, показано то самое поперечное сечение, о котором я говорю, с

• admin

  (4) Установка забора из сетки рабицы своими руками – пошаговая инструкция

  Установка забора из сетки рабицы своими руками – пошаговая инструкция

  В описанном вами случае, нужно использовать квадратный профиль с сечением не менее 100х100 мм. Ввиду того, что планируется посадка вьющихся растений желательно устанавливать одинаковый профиль по

• admin

  (2) Как сделать калитку из сетки рабицы для дачи своими руками

  Как сделать калитку из сетки рабицы для дачи своими руками

  Выбирается индивидуально, но согласно логике, распашная калитка и ворота из рабицы (как и любые другие) должны открываться наружу. Объясняется несколькими причинами. Первая – при экстренной ситуации,

3 вещи, которые следует учитывать при выборе измерителя мощности

Интеллектуальные измерители мощности могут использоваться для отображения потребления электроэнергии в режиме реального времени, помощи в управлении нагрузкой и мониторинге трансформатора, а также мониторинге мощности.

Интеллектуальные счетчики электроэнергии могут сэкономить ваше время и деньги, поскольку можно вносить изменения для автоматического снижения энергопотребления, когда оно не требуется. ПЛК с сенсорным экраном, регистраторы данных, программируемые контроллеры автоматизации и ПК с программным обеспечением SCADA могут использоваться для управления, мониторинга и отображения данных таким образом, чтобы их было легко понять и проанализировать.

Итак, на что следует обратить внимание при выборе счетчика электроэнергии?

Однофазный или трехфазный
При выборе счетчика энергии первое, что вам нужно учитывать, это количество фаз, необходимых для системы. В настоящее время большинство поставщиков поставляют однофазные и трехфазные счетчики электроэнергии. Если текущая система, из которой вы регистрируете данные, является однофазной, вам нужен однофазный измеритель мощности. Если это трехфазная электрическая система, то для работы с ней можно использовать только трехфазный электросчетчик. Однофазные измерители мощности, такие как PM-3112 и PM-3114, компактны, монтируются на DIN-рейку и универсальны для различных приложений мониторинга энергии. Они имеют 2 контура и 4 контура соответственно и поддерживают широкий диапазон типов ввода, таких как Vrms, Irms, кВт, кВтч, кВА, кВАч, квар, кварч и коэффициент мощности. Их можно использовать как на первичной стороне низкого напряжения, так и на вторичной стороне среднего/высокого напряжения, что позволяет пользователям получать надежные и точные показания энергопотребления от оборудования в режиме реального времени.

Количество ампер
После определения фазы на измерителе мощности вам необходимо решить, сколько ампер вам нужно для системы. Обычно наиболее распространенными вариантами интеллектуальных измерителей мощности для ампер являются 60 ампер, 100 ампер и 200 ампер. Поддерживаемое количество ампер может варьироваться в зависимости от систем питания. Это не сработает, если вы выберете измеритель мощности на 60 А для системы измерения мощности, которой на самом деле требуется 100 А. Например, трехфазный интеллектуальный измеритель мощности серии PM-3133 поставляется с тремя различными типами усилителей: PM-3133-100 поддерживает 60 А; PM-3133-160 поддерживает 100 А, а PM-3133-240 работает на 200 А. Благодаря высокой точности (1%, PF=1) они могут генерировать очень надежные данные о фактической потребляемой мощности. Эти компактные и экономичные измерители мощности оснащены революционными трансформаторами тока с зажимами для легкой установки. Он работает в широком диапазоне входного напряжения от 10 до 300 В переменного тока, который совместим во всем мире.

Протоколы связи
Интеллектуальные измерители мощности обмениваются данными по различным каналам и протоколам, поэтому также очень важно определить, с каким протоколом связи должен работать ваш измеритель мощности. Modbus является одним из наиболее распространенных протоколов в промышленных приложениях. Разработанный MODICON в 1979 году, Modbus стал стандартизированным, открытым и простым в использовании протоколом для подключения промышленных устройств. Интеллектуальные измерители мощности, поддерживающие протоколы Modbus, легче интегрировать в существующие системы Modbus. Например, PM-3112 поддерживает Modbus RTU, а PM-3112-MTCP обменивается данными по Modbus TCP. Помимо Modbus, для приложений контроля мощности также доступны другие протоколы связи. Шина CAN или сеть контроллеров — это протокол, который позволяет подключать устройства в приложениях без хост-компьютера. Сегодня шина CAN используется в автомобильной, велосипедной, промышленной и развлекательной отраслях для передачи данных. Интеллектуальные измерители мощности, такие как PM-3133-240-CAN, предназначены для поддержки шины CAN и могут легко интегрироваться с существующими системами шины CAN. Другим протоколом является CANopen, протокол связи, используемый во встроенных системах автоматизации. Измерители мощности, поддерживающие CANopen, включают однофазные интеллектуальные измерители мощности, такие как PM-3114-160-CPS, и трехфазные измерители мощности, такие как PM-3133-100-CPS. В заключение, выбор интеллектуального измерителя мощности с правильным протоколом связи очень важен для запуска и работы системы.

Что еще?
Теперь, когда мы рассмотрели фазы, токи и протоколы связи, что еще нам нужно для успешной системы мониторинга энергии? Одним из самых больших преимуществ интеллектуальных счетчиков электроэнергии является то, что они могут быть связаны с программным обеспечением SCADA и HMI и автоматизировать всю систему. С помощью программного обеспечения SCADA он может отображать состояние вашего оборудования, отправлять электронные или текстовые сообщения о тревогах, регистрировать данные, осуществлять управление и создавать отчеты. Контроллеры с сенсорным экраном, такие как TPD-433, также можно использовать для проектов домашней автоматизации, где вы можете просматривать данные о энергопотреблении в реальном времени и управлять своими электронными устройствами с помощью сенсорной панели.

>> Для получения дополнительной информации нажмите здесь

Как правильно выбрать измеритель мощности

Выбор правильного измерителя мощности требует учета многих факторов. Будь то субсчетчик арендатора, субсчетчик коммерческого здания, мониторинг мощности для управления энергопотреблением или другое применение, измеритель мощности должен соответствовать определенным спецификациям. Хотя каждое отдельное приложение будет иметь свои собственные требования, необходимо оценить несколько общих факторов. При изучении вариантов измерителя мощности важно знать:

• Заявка
• Требования к монтажу
• Тип трансформаторов тока
• Настройка связи
• Полевая конфигурация
• Общая стоимость установки

Это не полный список характеристик для выбора измерителя мощности для вашего приложения. Скорее, это некие общие рекомендации и напоминания о том, что следует учитывать. Чтобы узнать больше об измерителе мощности Setra и о том, как он соответствует этим рекомендациям, нажмите здесь.

Краткое описание применения

При выборе измерителя мощности необходимо знать две самые важные вещи: определить, что необходимо измерять, и какие данные вы хотите получить от измерителя. Это поможет определить, что счетчик должен делать в приложении, чтобы предоставить информацию с необходимым уровнем детализации.

Если приложение мониторинга предназначено для жилых или небольших коммерческих помещений, то, вероятно, потребуется измеритель мощности, работающий с однофазными или двухфазными нагрузками. Эти приложения используют от 120 до 240 В переменного тока и потребляют меньше тока, чем трехфазные приложения.

Трехфазный счетчик необходим для таких устройств, как чиллеры, вентиляционные установки (AHU) и технологическое оборудование. Трехфазная мощность дает в 1,7 раза большую мощность, чем однофазная при том же токе. Трехфазные двигатели могут иметь мощность до 480 В переменного тока и выдерживать диапазоны тока до 5000 ампер.

После определения типа услуги следующим решением будет количество нагрузок, которые вы хотите измерить в приложении. Нагрузка может состоять из напряжения питания и потребляемого тока для всего здания, распределительного щита или даже отдельной единицы оборудования. Тип обслуживания определяет, сколько трансформаторов тока (ТТ) необходимо для измерения нагрузки; например, для однофазной нагрузки, такой как цепь освещения, может потребоваться только 1 ТТ, а для трехфазной нагрузки, такой как чиллер, потребуется 3 ТТ. Если для полной поддержки стратегии управления энергопотреблением необходимо измерение многих нагрузок, счетчики с несколькими нагрузками сэкономят ваше время и сократят общие инвестиции. Однако, если измеряется только магистраль здания, можно использовать один измеритель нагрузки для удовлетворения потребностей приложения.

Требования к монтажу

В большинстве электротехнических помещений есть ограничения по пространству при установке измерителя мощности, особенно когда для этого измерителя требуется корпус NEMA 1 для обеспечения безопасности. Перед установкой важно убедиться, что расходомер и корпус, если необходимо, поместятся в соответствующем пространстве. Знание монтажной ориентации расходомера помогает определить, поместится ли он в нужном пространстве.

Все виды монтажа должны соответствовать Национальным электротехническим нормам и правилам (NEC). При подключении к источнику электроэнергии рекомендуется, чтобы провода напряжения подключались через электрический выключатель с проводкой соответствующего размера.

Тип трансформаторов тока

Двумя наиболее распространенными типами трансформаторов тока, используемых в счетчиках электроэнергии, являются трансформаторы тока с разъемным/твердым сердечником и пояса Роговского. Требования применения будут определять, какой тип трансформаторов тока следует использовать. Шины и жгуты кабелей неправильной формы распространены в приложениях с высокими требованиями к мощности, что делает выгодным использование поясов Роговского.

Наиболее существенным отличием того, требуются ли для приложения обычные трансформаторы тока или пояса Роговского, является измеряемый ток; обычные трансформаторы тока, как правило, имеют меньшую стоимость в более низких диапазонах силы тока <200 А, тогда как катушки Роговского могут выдерживать до 6000 А и охватывать широкий диапазон силы тока с одним номером детали.

Как только вы узнаете, какие ТТ будут использоваться, выберите измеритель мощности, который принимает эти входы. Если при выборе счетчика тип ТТ неизвестен, лучше выбрать тот, который принимает как обычные ТТ, так и пояса Роговского.

Настройка связи

Измерители мощности могут обмениваться данными различными способами, включая импульсный, BACnet и Modbus. Импульсный выход распространен в однофазных приложениях, где конечному пользователю требуется меньше информации. Счетчики, использующие расширенные протоколы, такие как BACnet и Modbus, могут передавать все параметры через систему автоматизации здания, предоставляя конечному пользователю более полную картину для понимания данных о потреблении. Лучший протокол связи для приложения зависит от желаемого уровня детализации выходной информации и способа сбора информации.

Конфигурация на месте

Установка предварительно сконфигурированного счетчика без гибкости или возможности изменения на месте может вызвать проблемы, если предварительно настроенный счетчик неверен. Измеритель мощности с возможностью гибкой настройки в полевых условиях чрезвычайно выгоден. Эти счетчики снижают риск, когда заказан неправильный тип трансформатора тока, протокол связи отличается от ожидаемого или работа с напряжением не распространяется на предварительно сконфигурированный счетчик. Адаптивность к изменениям в поле часто упускают из виду, но она имеет решающее значение для правильной работы измерителя.

Общая стоимость установки

Все предыдущие соображения влияют на общую стоимость установки. Общая стоимость установки включает в себя цену покупки счетчика, трудозатраты, совместимость с проектом и эффективность. Эта стоимость может помочь подрядчику лучше понять все потенциальные затраты, которые могут быть понесены во время работы. При расчете общей стоимости установки не упускайте из виду вспомогательные элементы, которые могут быть необходимы для желаемого счетчика, такие как провода с предохранителями и корпус с рейтингом NEMA. Прежде чем выбрать измеритель мощности, убедитесь, что установщику понятны все требования к применению.

Измеритель мощности Setra

Измеритель мощности Setra представляет собой сетевой измеритель мощности коммерческого класса, построенный на универсальной и мощной платформе, предназначенной для удовлетворения высоких требований к любым приложениям для субсчетчиков. Доступный в конфигурациях с 3, 12 или 48 нагрузками, счетчик может контролировать любую комбинацию однофазных и/или трехфазных систем, а счетчики нагрузки на 12 и 48 серий стандартно поставляются с возможностью работы с двумя напряжениями. Используя двойные входы моделей 12 и 48, пользователи могут измерять любую комбинацию одно-, двух- или трехфазных сетей вплоть до количества входов ТТ на измерителе.

Корпус измерителя мощности представляет собой собственный электрический корпус, соответствующий стандарту NEMA 1, что устраняет необходимость в покупке электрической панели для данного приложения. Дисплей можно поворачивать, что позволяет установщику размещать отверстия для кабелепроводов именно там, где они должны быть для любой конфигурации монтажа, даже в самых тесных местах электрощитовой. Все измерители мощности стандартно поставляются с предохранителем на 200 000 KAIC, что превосходит большинство требований и делает его самым безопасным из доступных измерителей.

Все версии настраиваются на месте для использования стандартных трансформаторов тока или трансформаторов тока типа Роговского, что обеспечивает безопасное и точное измерение как малых, так и больших токов.

Каждый измеритель мощности стандартно поставляется с выбираемыми на месте протоколами связи BACnet и Modbus.
