Минимальный угол наклона крыши из профнастила — рассчитываем вместе

Дата последнего изменения:

28 декабря 2016

Время на чтение:

9 минут

278

Расчет угла ската для крыши из профнастила – важнейшее дело в плане её долговечности. Неправильный угол уклона и после первого сильного порыва ветра Ваш дом может попросту лишиться кровли!

Если хотите избежать такой участи, то Вы обратились по адресу. В этой статье мы поможем определить минимальный уклон кровли из профнастила. Если Вам кажется, что архитектор руководствуется лишь эстетическими соображениями при планировке крыши дома, то Вы заблуждаетесь. Кровельная система очень сложна, потому что учитывает массу нюансов и удачное решение достигается тщательным подбором данных и расчетами.

В этой статье

Что влияет на уклон крыши из профлиста?
Зависимость величины нахлеста листов от угла уклона
Как рассчитать уклон кровли?

Что влияет на уклон крыши из профлиста?

При постройке дома одним из основных моментов, который стоит учитывать, является климат окружающей среды. Это и влага и ветренность и объем и частота осадков. Чтобы выяснить нужный наклон крыши, нужно учесть три климатических фактора:

Уровень снежных осадков;
Частота и интенсивность дождей;
Скорость и направление ветра.

Я вижу мало смысла в том, чтобы по отдельности описывать воздействие перечисленных факторов на крышу. Гораздо продуктивнее объяснить то, каким образом это воздействие зависит от угла ската крыши. К примеру, снег, как самый тяжелый осадок, оказывает большое давление на кровельный материал. Поэтому длительное нахождение его там нежелательно. В таком случае разумным выходом будет возведение крутой крыши, с которой снег критического слоя сползёт под собственной массой.

Вторым определяющим фактором является тип материала. От того, как профлист Вы устанавливаете, будет зависеть уклон односкатной крыши из профнастила. К примеру, стеновой и универсальный профили плохо подходят для покатых крыш, для таких гораздо лучше подойдёт профлист с большой высотой волны и наоборот.

При выборе угла также не забывайте то, что с крыш под маленьким углом, вода будет стекать не так быстро и при сильном ливне будут возможны протекания в местах стыка. Угол наклона должен составлять не меньше 12 градусов, тогда об этой проблеме можно не заботиться. Если же угол меньше, то места стыков обязательно нужно дополнительно герметизировать.

Последним, но не по важности, фактором является количество расходного материала и сложность стропильной конструкции. Чем меньше угол, тем больше нагрузки идёт на стропильную систему и больше материала расходуется из-за нахлеста листов. Этот пункт требует более детального рассмотрения.

Зависимость величины нахлеста листов от угла уклона

Минимальный уклон кровли из профлиста составляет 12 градусов. При нём нет нужды в дополнительной герметизации и не стоит переживать о протеканиях. Но при этом в промежутке между 12 и 14 градусами, остается еще одна обязывающая необходимость. Это увеличенный размер нахлеста листов. Для профнастила и его экономного расходования, оптимальным уклоном считается 15-30 градусов.

Эта таблица наглядно демонстрирует зависимость размера нахлеста от угла.
[wpsm_colortable color=»black»]

Угол кровли (в градусах)	Величина нахлеста, мм
Меньше 12	От 200 с дополнительной герметизиацией
До 14	От 200
15-30	150-200
Больше 30	100-150

[/wpsm_colortable]
Да, расход материала больше, но это количественный показатель, а что касается качества? С качеством же ситуация идентичная: из-за того, что при маленьком уклоне кровли из профнастила, материал должен быть высшего качества, ведь на лист приходится большая нагрузка. А чем угол острее, тем меньше нагрузки на каждый отдельный лист, и тем дешевле профлист допускается.

Стропильная система при повышении угла растет вверх за счет самих стропил, однако, нагрузка на них разбавляется дополнительными конструкциями. При минимальном уклоне крыши стропила могут быть короче, но незаменимыми становятся технически сложные дополнительные подкосы.

Как видите, ставить плоскую или приближенную к плоской крышу из профнастила может быть совсем нерезонно.

Как рассчитать уклон кровли?

Расчет обязательно должен включать в себя такие составляющие:

Вес обрешетки, контробрешетки, утеплителя и остальных слоев кровли;
Вес кровельного покрытия;
Уровень снежных осадков в регионе;
Скорость и направление ветра в регионе.

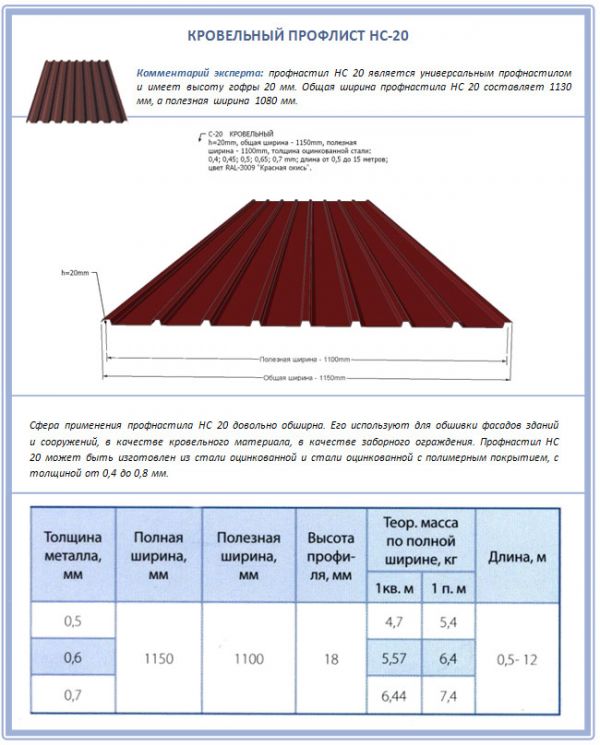

Чтобы дать Вам представление о процессе расчета, возьмем для примера профлист С21-1000-0,6. Масса квадратного метра этой модели составляет 5,4 килограмма. Следующий шаг – просчет теплоизолирующего материала. В нашем примере это будут базальтовые плиты 100 мм толщиной и плотностью 150 кг на кубометр. Масса квадратного метра составит 15 кг. Обрешетка из соснового бруса затянет примерно на 28,3 кг на квадратный метр и прочие компоненты весят 3 килограмма на квадратный метр.

Складываем все эти составляющие и получаем 5,4+15+28,3+3=51,7 кг/м².

[wpsm_box type=»info» float=»none» text_align=»left»]
Совет! Чтобы оставить себе пространство для манёвра, полученный коэффициент нужно умножить на 1.1. С таким расчетом Вы получите возможность свободно менять некоторые из материалов кровельного пирога.[/wpsm_box]

Так поступим и мы, и в итоге получим массу кровли 56,87 кг на квадратный метр.

Следующий этап – измерение скорости ветра и снежных осадков в регионе. В интернете нетрудно найти карту снежной нагрузки на поверхности РФ. Точно также доступна и карта ветровой нагрузки.

Наш гипотетический дом будет находиться в третьем снеговом районе со снеговой нагрузкой в 180 кг на квадратный метр. Эта цифра относится для плоскостей, для наклонных поверхностей существует специальный коэффициент µ. Для углов меньше 25 градусов он равен 1, для углов от 25 до 60 существует формула µ: (60-а)*(60-25), в которой «а» — искомый уклон крыши. Для кровель с углом больше 60 градусов снеговая нагрузка не учитывается.

Ветровая нагрузка рассчитывается по формуле W=Wn*Kh*C. В ней Wn – средняя ветровая нагрузка в регионе, Kh – коэффициент высоты здание и С – аэродинамический коэффициент от -1.8 до 0.8, в зависимости от уклона крыши. Наша нагрузка 23, С – 0.8, а Kh выясняется по следующей таблице:

[wpsm_colortable color=»black»]

Высота объекта, м	Открытая территория (берега водоемов, степь, лесостепь, пустыня, тундра)	Небольшие города, лесные массивы и другие пространства с регулярными препятствиями выше 10 метров	Средние и крупные города с высотой зданий от 25 метров
До 5	0,75	0,5	0,4
От 5 до 10	1	0,65	0,4
От 10 до 20	1,25	0,85	0,53

[/wpsm_colortable]

Итого 23*1*0,8-18,4 кг/м2.

Складываем массу кровли и нагрузки ветра и получаем 56,87+18,4=75,27 кг/м2. Второй главнейшей цифрой становится максимально допустимый вес для нашего листа. При шаге опор в 1,8 м, она составляет 253 кг на квадратный метр.

При наклоне меньше 25 градусов, масса снеговой нагрузки будет равна средней для региона, то есть 180 кг. Тогда 180_75,27-255,27 кг/м2 0 масса кровли со всеми возможными нагрузками больше, чем максимально несущая для листа. Тогда нужный на угол находится в промежутке между 25 и 60 градусами.

Это добавляет в нашу формулу коэффициент µ и уровень уклона кровли из профлиста поддается такому вычислению:

180*(60-а)*(60-25)+75,27=253

Результатом такого уравнения является нужный нам угол а. Он составляет 25,441 градус, его можно округлить до 26 – это будет минимальный уклон крыши из профнастила. По такому же расчету, между прочим, можно рассчитать и угол наклона односкатной крыши.

Пользуйтесь указанными в статье формулами и стройте грамотно!

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Угол наклона крыши из профнастила

Критерии выбора уклона крыши

Выбор оптимального угла скатов для кровли – вопрос не только эстетический, но, в определенной мере, практический. От этого параметра будет зависеть функциональность покрытия, защита постройки от разного рода атмосферных воздействий (осадков), долговечность конструкции и расход кровельных материалов.

Выбор уклона для кровли в зависимости от покрытия и формы.

Важным критерием выбора наклона крыши является климат района вашей постройки. В регионах, где выпадает много осадков, а в зимнее время бывают обильные снегопады, логичнее выбирать большой уклон кровли (от 45 до 60 градусов). Такой угол позволит уменьшить нагрузку снега на кровельную систему, так как большие массы снега не будут скапливаться, а начнут сползать с нее на землю, набрав критическую массу. В случае если для региона, где происходит строительство, характерны сильные ветра, следует выбирать минимальный уклон крыши, в результате чего будет снижаться ее парусность. В данном случае следует выбирать угол наклона кровли в диапазоне от 9 до 20 градусов.

Из вышеизложенного следует, что наиболее универсальным и распространенным является наклон крыши 20-45 градусов.

Во-вторых, при выборе угла наклона ската немаловажно учитывать свойства самого материала кровли. Поэтому следует подробнее посмотреть, как определить минимальный уклон для различных материалов кровли.

Третьим критерием выбора угла является само назначение постройки. Т.е. если планируется, что крыша будет играть роль еще и мансарды, то уклон придется значительно увеличить.

Угол наклона крыши из профнастила

Расчет угла наклона крыши.

Наиболее “ходовым” кровельным материалом является профлист. У этого материала есть ряд преимуществ: он имеет небольшой вес, монтируется достаточно легко и быстро и служит долго.

В качестве кровельного материала основное применение профлист нашел в промышленном строительстве при изготовлении кровель цехов, ангаров, торговых павильонов и других объектов производственного назначения. Стальная основа профлиста и ребра жесткости обеспечивают крыше и несущим конструкциям необходимую жесткость. Профлист не утяжеляет здания и обладает отличной герметичностью.

Листы профнастила для кровли изготавливают из металла толщиной 0,4-1 мм, затем формуют методом холодной прокатки. От других разновидностей кровельный профлист отличается наличием гидрозатвора (бороздки по краю листа, которая препятствует затеканию воды под продольные стыки). Профлист для кровли в своей маркировке имеет индекс «R».

Минимальный наклон кровли из профнастила по рекомендации производителей составляет 12 градусов. Следует помнить, что при небольших углах необходимо дополнительно производить проклейку стыков герметиками во избежание протечек. Согласно СНиП, уклон крыши из профнастила может быть и еще меньше, но не менее 6 градусов. При таких малых углах необходимо надежно загерметизировать продольные и поперечные стыки герметиками, например, силиконовыми, а сами поперечные стыки нужно увеличить хотя бы до 25 см. Основной принцип здесь такой: размер стыков должен быть таким, чтобы ветер не мог задувать под них воду. В данном случае появляется ряд минусов: во-первых, профлист будет сложнее смонтировать, во-вторых грязь будет значительно сильнее накапливаться на поверхности, следовательно, уход за такой крышей станет более трудоемким. В данном случае крышу необходимо чаще чистить, иначе срок службы профнастила значительно сократится.

Укладка профлиста осуществляется на деревянное основание. Шаг обрешетки основания меняется в зависимости от угла уклона ската крыши и может составлять от 300 до 4000 мм. Увеличивая угол наклона профнастила, увеличивают и его шаг. По строительным нормам, уклон может отличаться от заданного уровня не больше чем на 5%. На крышах с небольшим уклоном рациональнее использовать сплошную обрешетку.

Малый угол наклона крыши упрощает процесс монтажа листов профнастила, т.к. отпадает нужда в дополнительных приспособлениях, таких как передвижные лестницы или другие устройства для закрепления монтажника на кровле. Соответственно, значительно снижаются трудозатраты и сокращается время выполнения работы. Кроме того, выбирая малый угол ската, вы делаете ее более устойчивой к механическим воздействиям из-за более частой обрешетки и значительного снижения парусности.

Гофрированная металлическая кровля и фальцевая кровля (за и против)

Двумя наиболее популярными металлическими панелями на рынке являются гофрированная и фальцевая. Металлочерепица состоит из формованного металлического листа с чередующимися криволинейными и волнистыми ребрами. Края каждой панели накладываются друг на друга, а затем скрепляются вместе. Это открытая панель крепежа, что означает, что крепеж проходит через панель.

Фальцевая кровля представляет собой панели, состоящие из формованного металлического листа с вертикальными ребрами по краям панели, установленные путем нахлеста и соединения краев соседних панелей. Панели крепятся к основанию с помощью скрытых зажимов и застежек. Винты не проникают в панель.

Несмотря на то, что оба продукта являются исключительными и похожими, есть несколько ключевых отличий как в стиле, так и в характеристиках, которые необходимо учитывать при сравнении этих типов панелей.

Преимущества гофрированной металлической кровли

Сравнивая эти панели рядом, вы увидите, что основным преимуществом гофрированных панелей является цена.

⅞” гофрированный материал с прожилками ржавчины®

Гофрированные панели – самая доступная металлическая кровля

Гофрированные панели являются наиболее экономичными металлическими панелями на рынке и имеют тот же ценовой диапазон, что и битумная черепица. Как правило, кровельные панели из профнастила стоят вдвое меньше, чем фальцевые.

Существует множество переменных, влияющих на стоимость панелей, и они объясняются в этой статье: Сколько стоит кровля из гофрированного металла? (Цены и факторы)

Доступная установка

Гофрированная ⅞” темная бронза

Установка кровельных панелей из гофрированного металла требует меньше навыков и обычно проще, чем установка стоячего фальца. Поскольку это более простая работа, установка гофрированных панелей также дешевле. Типичные затраты на установку гофрокартона примерно на пятьдесят процентов меньше, чем на фальц.

Всегда рекомендуется нанимать опытного подрядчика для установки ваших панелей. Однако, если вы ищете проект DIY (сделай сам), работать с гофрированными панелями намного проще.

Гофрированные крыши проявляют меньше признаков масляного консервирования

Масляное консервирование или сморщивание под напряжением — это волнистость, появляющаяся на металлической кровле. Это состояние может возникнуть на металлических панелях с плоской поверхностью. Хотя это не влияет на характеристики металла, это может быть бельмом на глазу. Однако на гофрированной крыше панели были профилированы, а гофры действуют как ребра жесткости, которые будут контролировать накопление масла.

Гофрированный ⅞” матовый черный

Недостатки гофрированной металлической кровли

При использовании гофрированных панелей могут быть некоторые потенциальные проблемы с производительностью по сравнению со стоячим фальцем.

Гофрированный металл менее устойчив к атмосферным воздействиям

Основным недостатком кровли из гофрированного металла является то, что она представляет собой открытую крепежную панель. Это означает, что тысячи креплений проникают в панель, чтобы удерживать крышу на месте. Все эти отверстия в крыше оставляют возможность проникновения влаги внутрь. Если крепеж не установлен должным образом или ослабнет, крыша может протечь.

Гофрированные панели требуют большего ухода, чем фальц

Хотя металлическая кровля, как правило, не требует обслуживания, ее следует проверять каждый год, чтобы предотвратить дальнейшее развитие каких-либо проблем.

Поскольку крепежные детали на этих панелях открыты, их необходимо проверять и, возможно, подтягивать во время осмотра, чтобы избежать утечек. В это время также следует проверить пенопластовые затворы, чтобы убедиться, что они все еще в хорошем состоянии. Крыши также следует проверить на наличие скопления листьев и трещин на герметике.

Минимальный уклон крыши

Для гофрированной металлической кровли требуется минимальный уклон крыши 3 дюйма на 12 дюймов. Он не предназначен для малоскатной крыши.

Гофрированный металл

Чем выше толщина металла, тем тоньше материал. Гофрированные панели обычно изготавливаются из металла толщиной от 29 до 26, тогда как стоячий фальц обычно имеет толщину от 22 до 24. Это означает, что гофрированные панели обычно тоньше.

Если вы находитесь в районе, где часто бывают суровые погодные условия, такие как сильный ветер, град и проливной дождь, вам следует искать самую толстую (самую низкую толщину) панель, которую вы можете найти. Гофрированные панели будут легко доступны в размерах 24 и 26. Если вы ищете зажигалку 29калибра или более тяжелого 22-го калибра может быть труднее найти.

Чтобы решить, какой датчик использовать, рекомендуем посмотреть наше видео о датчиках для жилых крыш:

Детали крыши со стоячим фальцем

Существует три типа панелей со стоячим фальцем:

Механически фальцованные
Замок с защелкой
Лента для ногтей

Каждая из этих панелей имеет схожие преимущества, однако они также имеют некоторые особенности, уникальные для каждой панели.

Преимущества металлических крыш со стоячим фальцем

Фальцевая кровля из меди Penny®

Фальцевая кровля обеспечивает комбинированное преимущество производительности и внешнего вида по сравнению с гофрированной.

Внешний вид кровельных панелей со стоячим фальцем

Мы понимаем, что внешний вид является субъективным и зависит от личных предпочтений. Тем не менее, стоячий фальц обычно считается более привлекательным вариантом металлической кровли, который придает более обтекаемый вид, чем гофрированная металлическая крыша.

Крыши со стоячим фальцем менее склонны к протечкам

Вероятность протечек со стоячим фальцем значительно ниже, поскольку это скрытая крепящаяся кровельная система. Крепежи не проникают в металлическую кровельную панель.

Крыши со стоячим фальцем подходят для крыш с малым уклоном

Механически закрепленные панели со стоячим фальцем подходят для крыш с уклоном 1 дюйм на 12 дюймов или больше. Кровля из профнастила требует большего уклона

Минимальный необходимый наклон крыши

Механически закрепленный стоячий шов: 1:12 Пыночка с установкой бутилового герметиза

⅞ »Гофро -гофрированное или защелки

Ножки фальцевой кровли очень удобны, если планируется установка солнечных батарей. Зажим (S-5) прикрепляет солнечные панели к стыку/ножке кровельных панелей со стоячим фальцем. Нет необходимости сверлить крышу. Аналогичным образом легко устанавливаются и другие дополнения на крыше, такие как системы удержания снега.

Толщина стоячего фальца

Панели со стоячим фальцом имеют калибр от 22 до 24 и толще большинства гофрированных панелей. Дополнительная громоздкость делает их более подготовленными к суровой погоде и не сгибается под сильным ветром.

Стоячий фальц из Zinc Patina®

Недостатки стоячего фальца

Стоячий фальц окупается за сверхурочное время, но требует больших финансовых затрат, чем гофрокартон.

Стоимость фальцевых панелей

Панели со стыковыми швами являются самым дорогим вариантом металлических панелей. Они могут стоить в два раза дороже, а возможно и дороже, чем гофрированные панели. Стоимость панелей со стоячим фальцем зависит от таких факторов, как выбранный вами размер и цвет.

Для более подробного ознакомления со стоимостью фальцевой кровли рекомендуем прочитать: Сколько стоит фальцевая металлическая кровля?

Установка стоячего фальца

Установка стоячего фальца также будет стоить примерно На 50% дороже, чем гофра , так как это более сложная работа. Найти квалифицированного подрядчика с необходимым опытом для выполнения установки может быть непросто. Кроме того, если необходимо выполнить ремонт, это займет много времени, поскольку каждую отдельную панель необходимо отделить, чтобы заменить панель.

Лучшая металлическая панель для вас

Изучив плюсы и минусы обоих типов панелей, вы сможете принять взвешенное решение о том, какая панель лучше всего подходит для вас.

Стоячий фальц лучше всего подходит для тех, кто:

Гофрокартон лучше всего подходит для тех, кто:

В компании Western States Metal Roofing мы предлагаем оба типа панелей в широком ассортименте цветов. Мы хотим, чтобы наши клиенты были довольны своим выбором, поэтому мы рекомендуем вам продолжать узнавать о различиях между панелями. Помимо выбора цвета краски для ваших панелей, вы также должны учитывать используемую систему окраски, так как это может со временем изменить эстетику вашего проекта.

В то время как гофрированные панели поставляются в системах окраски SMP и PVDF, панели со стоячим швом доступны только в окраске PVDF: Узнайте о различиях между красками SMP и PVDF и почему это важно для вашего проекта

Позвольте нам помочь вам Выберите цвет металлической кровли

Теперь, когда у вас есть более четкое представление о том, какая панель лучше всего подойдет для вашей работы, пришло время сделать следующий шаг и выбрать цвет металлической кровли . Ознакомьтесь с нашим простым и понятным руководством по выбору цвета.

Если вам нужна еще более подробная статья о выборе цвета, рекомендуем посмотреть это видео или прочитать: Цвета металлической кровли: 5 советов по выбору лучшего цвета металлической кровли.

Минимальные и максимальные значения уклона — поставка на побережье Мексиканского залива

Готовы ли вы к трудностям, с которыми столкнетесь при работе с крутой или пологой крышей? Давайте поговорим о требованиях к коду, проблемах, возникающих из-за низких уклонов, гидроизоляции и многом другом.

Что такое крутой склон?

Крутой скат — это крыша с уклоном более 3:12. Минимальный уклон для металлических крыш с непайкой внахлестку без нанесения герметика внахлест должен составлять три единицы по вертикали и 12 единиц по горизонтали, что соответствует уклону 25%. Это соответствует FBC 1507.4.2.

Крутая наклонная крыша, как правило, обеспечивает хорошую видимость, поэтому мы настоятельно рекомендуем использовать окрашенное изделие. Конструкция с крышей с большим уклоном явно демонстрирует недостатки, но имеет значительно меньший риск проникновения воды, чем крыша с пологим уклоном. Крыши с крутым скатом основаны на принципах водоотвода и, как правило, на большем количестве отводных каналов внутри гидроизоляционных блоков. Гидроизоляция не должна быть такой плотной на крышах, сбрасывающих воду, как на крышах, которые будут скапливаться.

Крыши с крутым скатом, как правило, не встречаются на больших зданиях из-за необходимости структурной поддержки и большой высоты крыши.

Что такое низкий уклон?

Низкий скат – это крыша с уклоном менее 3:12, но более 1/4:12. Минимальный уклон для металлической кровли с непропаянным швом внахлестку и нанесенным герметиком внахлест должен составлять не менее половины единицы по вертикали на 12 единиц по горизонтали (уклон 4%).

Герметики внахлестку следует наносить в соответствии с утвержденными инструкциями производителя по установке. Минимальный уклон стоячих фальцев стропильных систем должен составлять четверть единицы по вертикали и 12 единиц по горизонтали (уклон 2%). Обратите внимание, что в округах Майами-Дейд и Бровард минимальный допустимый уклон составляет 2:12.

Окрашенные изделия не представляют особой опасности, так как крыши с малым уклоном имеют ограниченную видимость. Есть много соображений, которые вы должны учитывать при использовании крыш с малым уклоном, так как они имеют высокий риск проникновения воды. Как правило, вода остается на крыше с низким наклоном в течение длительного периода времени. Из-за сильных штормов, таких как ураганы, система будет затоплена. Это требует дополнительных шагов для обеспечения водонепроницаемости системы.

Крыши этого типа чаще всего встречаются на больших зданиях с длинными пролетами (часто встречаются панели более 200 футов).
