Калитка в воротах из профнастила своими руками: Ворота из профнастила своими руками – как сделать распашные ворота из профлиста с калиткой, изготовление и установка + фото-видео

Содержание

как сделать ворота из металлопрофиля с калиткой

Если квартира в многоэтажном доме начинается с входной двери и прихожей, то в частном домовладении все намного сложнее. Первое впечатление о доме и его владельцах люди составляют еще на улице, при взгляде на фасад и ограду участка. Ровный, ухоженный забор, составляющий единое целое с архитектурным стилем здания, производит положительное впечатление. Не менее важны въездные ворота и калитка, которые можно украсить металлической ковкой, различными декоративными элементами.

Калитка и ворота из профлиста в частном доме

В наши дни заказать калитку и ворота на любой, самый привередливый, вкус, не составляет труда. Профессионалы выполнят свою работу на совесть, подберут фурнитуру и элементы системы безопасности, привезут и установят конструкции в кратчайшие сроки. Но, что делать, если семейный бюджет ограничен? Ведь оборудование нового забора – это достаточно масштабное и затратное мероприятие. Решение есть: можно сделать калитку и ворота из металлопрофиля своими руками.

Калитка с воротами из светлого профлиста

Конструкция металлических калиток достаточно проста, а варианты дизайна можно выбрать на фото, дополнив различными деталями по своему усмотрению. При наличии инструментов, качественных стройматериалов и желания, работа займет не более недели. Зато внешний вид участка, входной группы, будет радовать глаз в течение нескольких десятков лет.

Плюсы ворот и калиток из профнастила

Выбирая, из чего изготовить калитку в частный дом своими руками, многие владельцы останавливаются на металлопрофиле. Данный материал обладает рядом несомненных преимуществ:

  • небольшой вес, если сравнивать с изделиями из кованого железа или массивных досок;

  • устойчивость к коррозии, на нем не размножаются плесневелые грибки и микроорганизмы, не растет мох;

  • изделия из него сохраняют презентабельный внешний вид десятилетиями, не нуждаясь в ремонте или частых покрасках;

  • легко отмывается от уличной пыли и копоти простой водой;

  • предельно простой монтаж и несложная обработка при установке;

  • бюджетная, низкая цена при высоком качестве;

  • отличные характеристики прочности и долговечности, наличие ребер жесткости;

  • огромнейший выбор расцветок, типов профилирования, глубины и частоты волн.

Ворота с калиткой из синего профнастила с фигурным каркасом

Калитки и ворота из металлопрофиля служат в течение 20-30 и более лет. Чтобы продлить данный срок, при монтаже материал рекомендуется покрыть дополнительным полимерным слоем.

Как сделать калитку и ворота из металлопрофиля своими руками

В первую очередь, определяются с местонахождением и шириной калитки и ворот. Они могут быть разделены одним столбом, или отстоять друг от друга на 1-2 секции забора. Это зависит от планировки участка, тротуаров и подъездных путей, местонахождения входной двери в дом и гаража (навеса для машины). Для калитки достаточно 80-100 см ширины. Стандартная ширина распашных ворот составляет 3-4 метра. Более широкие створки будут провисать, расшатывая столбы. Если же планируется делать откатные ворота, их ширина может быть больше, так как они опираются на ролики.

Распашные ворота из металлопрофиля «под дерево»

Прежде, чем приступать к работе, необходимо подготовить материалы и инструменты. Потребуются следующее оборудование:

  • ручной бур или лопата для копания ям под столбы;

  • кувалда для вбивания опор в землю;

  • сварочный бытовой аппарат, с питанием от электросети мощностью 220 Вт;

  • моток капроновых нитей для разметки;

  • ножницы по металлу;

  • болгарка с дисками для нарезки профиля и насадкой для зачистки металла;

  • шуруповерт или набор отверток.

Ворота и калитка из металлопрофиля на кирпичных столбах

Профлист лучше покупать у проверенных поставщиков или на фирменных складах. При этом, оптимальными вариантами будут марки С-8 или МП-10, толщиной от 0,4 мм. Для более прочных створок можно выбрать МП-20 или С-21. Для монтажа потребуются специальные кровельные саморезы с резиновыми прокладками, по десять штук на один лист. Для каркаса выбирают металлопрофиль прямоугольного или квадратного сечения. Реже – круглую арматуру.

Оборудование опор для изготовления ворот и калитки из профнастила

Первый этап – это установка столбов. В качестве основы берут металлические трубы или прямоугольный профиль, на 1 метр выше, чем высота ворот по проекту. Если ворота и калитка совмещены, то потребуется три штуки, если разнесены в разные места, то четыре.

  • Металл очищают от ржавчины, обезжиривают бензином или антикоррозийкой. Если планируется оставить такие столбы, то их грунтуют и красят в два слоя. Для кирпичных опор покраска не требуется.

  • В местах установки выкапываются ямы глубиной 1 метр, шириной на 10 см больше диаметра столбов.

  • Цемент марки 300 смешивают с песком в пропорции 1:3, разводят водой.

  • Столбы устанавливают строго вертикально, низ засыпают щебнем или битым кирпичом, заливают цементом. Оставляют на семь дней.

  • Кирпичами начинают обкладывать столбы, скрепляя их цементной смесью.

    Для закрепления петель делают специальные закладные, приваренные к металлическим столбам.

  • После высыхания, делают расшивку.

  • Сверху на столбы крепят декоративные колпаки, чтобы вода не попадала внутрь конструкции.

Опоры для ворот и калитки из профнастила в частном доме

Кирпичная кладка также должна просохнуть в течение недели.

Каркас для ворот и калитки

Основа для калитки и ворот делается из профильной трубы подходящего сечения. Работы проводят в следующем порядке:

  • делают точные замеры горизонтальных, вертикальных и диагональных элементов конструкции;

  • трубы зачищают, размечают и режут болгаркой;

  • детали сваривают друг с другом, обязательно устанавливая диагональные, вертикальные или поперечные распорки. Промежуток должен составлять не более 50 см;

  • все швы зачищают болгаркой.

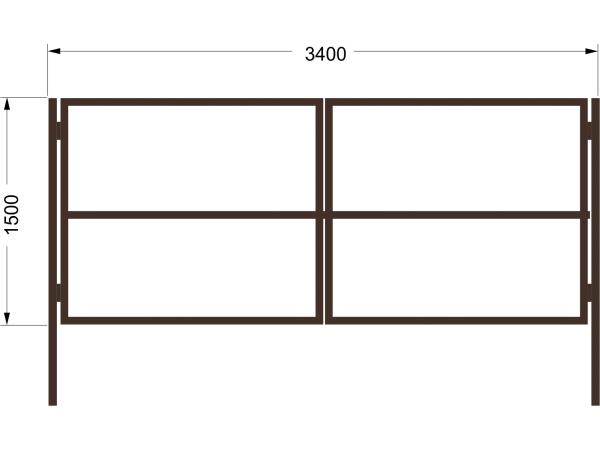

Металлический каркас для калитки и распашных ворот из металлопрофиля

Конструкцию грунтуют и прокрашивают в два слоя.

Навешивание створок на столбы перед обшивкой ворот и калитки профнастилом

Чтобы закрепить створки на столбах, необходимо сначала приварить нижнюю часть петли к закладной. Чтобы створки двигались плавно, выбирают усиленные механизмы с подшипниками. Как правило, для каждой створки достаточно двух петель.

Монтаж каркаса калитки на кирпичные столбы

Обшивка готового каркаса ворот и калитки металлопрофилем

При работе с металлопрофилем необходимо соблюдать аккуратность, так как его края способны прорезать пальцы. Действуют следующим образом:

  • листы размечают по размерам, вырезают детали;

  • зачищают края от заусениц;

  • крепят на каркас саморезами внахлест, просверливая отверстия. При желании, можно сделать двухстороннюю обшивку, чтобы калитка и ворота выглядели эстетично и снаружи, и изнутри.

Монтаж металлопрофиля на готовый каркас ворот и калитки

Окантовку делают из П-образного профиля, на заклепках или тех же саморезах.

Фурнитура для калитки и ворот из профнастила

Чтобы пользоваться ими было удобно, необходимо позаботиться о качественной фурнитуре.

  • На калитки обязательно устанавливают ручки, дополняя их внутренними засовами или полноценными накладными замками.

  • Можно оснастить калитку доводчиком и глазком, если в ней нет окошка.

Калитка из профлиста с накладным замком

  • С внешней стороны устанавливают кнопку беспроводного звонка или домофона, который позволяет автоматически открывать вход, не выходя из дома. Современные системы позволяют видеть гостей, разговаривать с ними и даже вести запись в режиме реального времени.

Чтобы калитку невозможно было снять с петель, их приваривают навстречу друг другу, на расстоянии 25-30 см от верхнего и нижнего краев.

Как сделать ворота и калитку из профнастила своими руками с элементами ковки и без нее

Абсолютно все люди, имеющие дачный участок или частный дом, хотят чувствовать себя на их территории в полной безопасности. Обеспечить желаемый комфорт и безопасность может забор из профнастила. Причем сегодня из профнастила своими руками можно изготавливать несколько типов ворот, таких как раздвижные и распашные.

Декорирование и конструкция калитки и ворот из профнастила

Профнастил изготавливается из высокопрочной стали на современном прокатном оборудовании. Немного изогнутый профилированный лист имеет вид волны трапециевидной формы и в некоторых случаях может покрываться полимерным или же эмалевым покрытием. Профилированный лист обладает такими техническими характеристиками:

  1. Хорошо переносит различные механические воздействия.
  2. Имеет небольшую массу.
  3. Практически не поддается коррозии.
  4. Надежен во время использования.
  5. Имеет оптимальную стоимость.

На сегодняшний момент профнастил относится к одним из самых распространенных строительных материалов, который используется не только для устройства фасада дома, но и как кровельный материал, притом стоимость материала достаточно низкая.

Схема с размерами конструкции ворот и калитки из пофнастила

Такая распространенность профнастила объясняется его универсальностью, потому что он отлично подходит как для частного строительства, так и для быстрого возведения зданий.

Вернуться к оглавлению

Содержание

  • 1 Положительные и отрицательные стороны
  • 2 Раздвижной тип ворот
  • 3 Распашной тип ворот
  • 4 Ворота с ковкой
  • 5 Установка ворот с ковкой
  • 6 Установка калитки
  • 7 Замок

Положительные и отрицательные стороны

Забор, ворота и калитка из профнастила обладают как положительными, так и отрицательными качествами. Для начала рассмотрим положительные стороны возведения забора из профнастила своими руками:

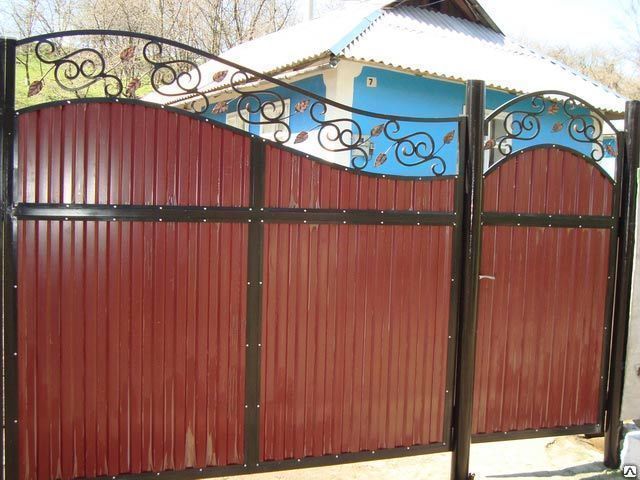

Оригинальный дизайн ворот из профнастила с коваными элементами

  1. Достаточно простое изготовление, а также установка.
  2. Приемлемая цена.
  3. Низкая сложность земляных работ, которые заключаются в проделывании отверстий для опорных столбов.
  4. Довольно привлекательный внешний вид.
  5. Устойчивость к коррозии, но только тогда, когда гарантируется полное отсутствие повреждений верхнего защитного слоя конструкции.
  6. Достаточно продолжительный срок службы.

Теперь рассмотрим недостатки, которыми обладает возведенный своими руками забор из профнастила:

  1. Полностью отсутствует звукоизоляция.
  2. В случае возникновения каких-либо повреждений, даже на первый взгляд незначительных, может возникнуть коррозия.
  3. Из-за небольшой толщины материла, в заборе достаточно просто сделать отверстие.
  4. Есть вероятность деформирования вследствие какого-либо механического воздействия.
Вернуться к оглавлению

Раздвижной тип ворот

Раздвижные или как их еще называют, откатные ворота, считаются самым удобным типом ворот.

Элементы конструкции раздвижных ворот из профнастила

Он достаточно прост в изготовлении и монтаже, а, значит, их запросто можно устанавливать своими руками. К тому же такой тип ворот позволит вам сэкономить место.

Главным условием, которое обязательно должно соблюдаться при изготовлении забора из профилированного листа, является точность расчетов. Например, металлическая рама, на которой будет закрепляться лист профнастила, должна изготавливаться строго с соблюдением все размеров в чертеже, а также без каких-либо горизонтальных отклонений.

Изготовление раздвижных ворот производится из таких материалов:

  • Профилированные листы;
  • Металлическая рама;
  • Роликовый механизм.

Но прежде чем переходить к изготовлению ворот, вы обязательно должны сделать чертеж будущей конструкции. Чертеж поможет вам не только в момент изготовления, но и при возведении забора своими руками. Только после того, как готов чертеж, можно начинать изготавливать и устанавливать забор из профнастила.

Подробный чертеж с размерами откатных ворот из профнастила

В первую очередь нужно в вертикальном расположении забетонировать опорные столбы, а уже после этого можно заливать фундамент. Глубина фундамента и погружения опор в землю должны быть на расстояние не меньше метра, а длина фундамента — составлять половину от ширины ворот.

Изготовление рамы заключается в сваривании металлических уголков в шахматном порядке с промежутком в тридцать сантиметров. Направляющая закрепляется на нижнем крае металлической рамы, после этого к готовой раме крепятся профилированные листы. На последнем этапе изготовления на фундаменте закрепляется роликовая платформа, верхняя часть которой закрепляется на опорных столбах. После этого обязательно нужно проверить вертикальность расположения ворот из профнастила при помощи уровня. Также раздвижные ворота часто дополняют устройствами радиоуправления.

Вернуться к оглавлению

Распашной тип ворот

Чертеж распашных ворот из профнастила

Распашные ворота с калиткой из профнастила состоят из двух частей и открываются на обе стороны. В качестве опорных стоек для представленного типа ворот применяются металлические трубы, которые закрепляются в ямах глубиной не меньше метра. Рама для ворот такого типа изготавливается из металлических труб с маленьким диаметром, а для большей жесткости по углам всей конструкции закрепляются уголки крепежа. После всего этого к полностью сделанной раме при помощи саморезов крепятся профилированные листы.

Конструкция обязательно нуждаются в петлях для распашных ворот, которые закрепляются на опорных столбах, а также на обратной стороне ворот. Как вы видите, распашные ворота достаточно просты как в изготовлении, так и в установке, а, значит, их просто установить своими руками. Главным критерием, из-за которого многие люди решают приобрести такой тип ворот, является доступная цена.

Вернуться к оглавлению

Ворота с ковкой

На сегодняшний момент ворота из профнастила с элементами ковки пользуются огромной популярностью. Это объясняется схожестью мнений большинства людей, которые думают, что весь забор целиком, а особенно вход на территорию, должен быть не только надежным, но и привлекательным элементами своего декора, потому что на него постоянно смотрят как хозяева дома, так и прохожие.

К тому же ковка наделяет забор не только большей привлекательностью, но и большей жесткостью и надежностью. А закрепляются кованые элементы на листах профнастила при помощи винтиков или сварки.

Многие думают, что цена на кованые элементы настолько велика, что они не смогут себе позволить их приобрести, но это не так. Сегодня стоимость настолько мала, что их может себе позволить почти каждый желающий. Почему же так упала цена на кованые элементы декора? Все потом, что раньше их могли сделать только специально обученные люди, а теперь они производятся на заводах в огромных количествах.

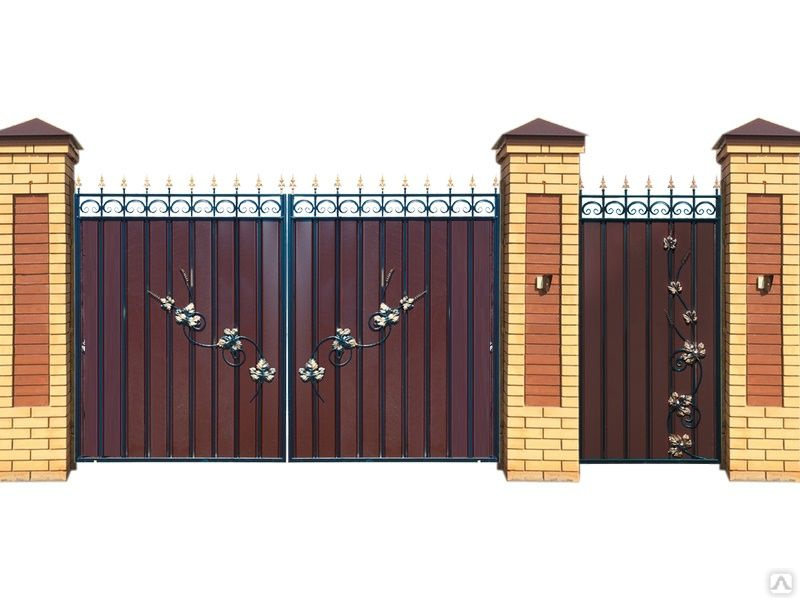

Оригинальный дизайн ворот и калитки с коваными элементами

Сейчас стоимость ворот из профнастила с ковкой может быть даже меньше, чем ворот, изготовленными из каких-либо других материалов. Для выполнения сварочных работ вам потребуются только электроды и сварочный аппарат.

Вернуться к оглавлению

Установка ворот с ковкой

Прежде всего, нужно проделать углубления для опорных столбов, что делается с помощью ямобура. Если у вас нет ямобура, то его всегда можно взять в аренду. Глубина проделанных отверстий должна быть не меньше и не больше трети высоты ваших ворот. После этого на дно углублений нужно засыпать щебень, который будет играть роль подушки для опорных столбов.

Далее, вся эта конструкция бетонируется раствором цемента, щебня и песка, в соотношении 1:4:2. Потом столбы нужно оставить на несколько дней для полного затвердения раствора. Теперь остается только собрать всю конструкция в одно целое. Для закрепления кованых элементов на профнастиле применяется сварка.

Как видите, сделать ворота из профилированного листа с ковкой калитки довольно просто при условии, что вы все правильно рассчитали и грамотно сделали чертеж.

Вернуться к оглавлению

Установка калитки

В чем заключается установка калитки из профилированного листа? Прежде чем переходить к установке калитки нужно определиться с ее формой и размерами, причем это должно было быть продумано еще тогда, когда вы создавали чертеж ворот. Одной из самых распространенных форм калитки является прямоугольная.

Размеры калитки не должны превышать размеры половины от ширины створки, в которой вы хотите ее устанавливать.

Что касается высоты калитки, то она не должна, быть меньше, чем стандартный рост человека. Ширина идеальной калитки составляет один метр, а высота два метра. Калитка изготавливается по такому же принципу, что и створки распашных ворот.

Монтаж калитки из профнастила

Сначала из металлических уголков сваривается каркас, а уже потом закрепляются две поперечно расположенные трубы внутри каркаса. После того как каркас был собран, к нему можно крепить профилированные листы при помощи саморезов.

Далее, нужно на предварительно установленные опорные столбы приварить калиточные петли и металлические ограничители. К одному из опорных столбов крепятся металлические ограничители, а к другому петли. После этого к калитке нужно прикрепить ручки и замок, а также навесить ее на петли. О том, как установить замок на калитку, мы расскажем немного позже. Как видите, установка калитки из профилированного листа достаточно проста, а, значит, вы легко сможет установить ее своими руками, без помощи специалистов.

Вернуться к оглавлению

Замок

На сегодняшний момент существует несколько типов замков для ворот из профнастила, но мы рассмотрим только основные из них:

  • врезной;
  • магнитный;
  • накладной.

Из всех вышеперечисленных типов магнитный замок считается самым надежным. Главные качества, которыми должен обладать замок на калитку из профнастила — это надежность и долговечность. Замок с внешней стороны обязательно должен быть защищен от проникновения воды.

Как проводится установка замка на калитку из профнастила? Накладной замок закрепляется на воротах посредством крепежей, для которых предварительно должно быть высверлено отверстие. Для того чтобы врезать замок в калитку, нужно будет воспользоваться болгаркой для высверливания паза, в который и будет вставлен замок.

Замок с ручкой для калитки и профнастила

Также стоит обратить внимание на то, что планировать месторасположения замка необходимо еще при сваривании каркаса, потому что под него должны быть высверлены специальные отверстия. То есть чертеж должен составляться уже с учетом расположения замка. Отверстия в опорных столбах проделываются при помощи болгарки, а потом обрабатываются при помощи напильника и окрашиваются. А отверстия в профлисте можно проделать с помощью ножниц по металлу или же дрели.

75 фото как сделать своими руками

На сегодняшний день калитки из профнастила имеют большую популярность, поскольку этот материал считается практичным и недорогим, а еще не составит сложности сделать такую вещь самостоятельно.

Выбор материала

Профнастил бывает разным по типу (маркировке):

  • несущий лист, который обозначают ВН. Такой тип будет одним из прочных материалов, иногда им даже перекрывают кровлю, потому что он имеет гофру высокую и отличается от других толщиной, за счет этого несущий лист жесткий и с дополнительной бороздкой; при этом нельзя сказать, что именно с такого типа материала выйдут лучшие калитки;
  • подстеновым – несущим профнастилом – НС. – он есть универсальным;
  • стеновой – С, он подходит лишь для стен.

Конечно, хочется чтоб калитка была не только прочная, но и красивая с виду, так что смотрите на возможные дополнительные детали, такие как, высота волны, обрамление, цвет и т.д. Чтобы что-нибудь выбрать, присмотритесь на калитки из профнастила на фотографиях в интернете.

Что же надо для изготовления калиток

Выбрали нужную калитку, теперь подготовьте инструменты, для того, чтобы сделать своими руками калитку из профнастила. К таким инструментам относятся:

  • угольник строительный;
  • электросварка;
  • лопата и бур садовый;
  • длинный уровень либо отвес;
  • аккумуляторная дрель с дополнительными элементами;
  • специальная шлифовальная машинка;
  • рулетка, маркер.

Вымеряем размеры калитки

Параметры двери могут быть любыми, что очень удобно. При определении размера высчитайте ширину и высоту.

Приемлемая широта калитки будет в 1 метр, она удобна тем, что дает возможность проносить вещи крупных размеров. Если ширину сделать больше метра, то дверь быстро износиться, поскольку большой размер повлияет на петли либо перекосится ее полотно.

Оптимальная высота калитки должна быть не больше 2-х метров, иначе будет не эстетический вид.

Монтаж калитки

Установить калитку из листа профилированного можно несколькими способами:

  • с помощью металлических труб к которым крепится ограждение;
  • с помощью столбов из кирпича либо камня.

На практике больше отдают предпочтение первому варианту – креплению к металлическим трубам, потому что их установка намного практичнее.

Чтобы установить опорные столбы, надо выкопать яму глубиной больше 1 метра с приблизительным размером 300х300. При выкопке ям обращайте внимание на грунт. При каменистой земле глубину можно доводить и до метра, а если грунт глинистый, то тогда глубина копается больше чем на 1 метр.

В качестве таких опорных столбов можно использовать профильную трубу. Важно, чтоб опорные столбы были установлены на достаточной глубине, в противном случае произойдут изменения полотна и рамы.

Перед установкой опорных столбов в яму, ее дно устилается щебнем, после уже вкапываются столбы, которые должны быть поставлены вертикально и заливаются бетоном. Через неделю можно цеплять калитку, сразу этого делать нельзя, поскольку надо выждать пока застынет бетон. Верх столба должен быть закрыт от попадания влаги.

Столбы опорные из камня или кирпича займут намного больше места и надо будет приличная глубина. Они не так практичны, при их установке обязательно использовать вспомогательные материалы, которые требуют дополнительных элементов, например, металлическую трубу и закладные.

Рама и фурнитура калитки

Для калитки надо сделать раму из профильной трубы, предварительно нарисовав шаблон. Труба не должна быть ржавой. Чтоб облегчить установку калитки из профнастила с замком, воспользуйтесь поперечинами, которые вставляются между сторонами рамы.

Все возможные элементы будущей калитки крепят сваркой. Перед креплением деталей, их лучше зафиксировать. Сделали раму калитки, приступайте к фурнитуре, к ней – крепите петли, пластины, выбирайте замок, помимо которого, можно использовать дополнительные детали затвора двери для большей безопасности и намечайте те места, где будете крепить ручку.

Установка калитки на опорные столбы

Выбрали фурнитуру, собрали раму калитки, подождали когда застынет бетон и приступайте к установке калитки. Нужно вымерять точное крепление двери в вертикальном положении, оставив внизу зазор как минимум на 1 см. Замеряли и пометили места крепления калитки, после фиксируем ее к опоре сваркой. Теперь крепим петли сваркой только уже сплошным швом.

Далее готовим зафиксированную деталь к зашивке. Прежде всего шлифуем, устраняем ржу и грунтуем, красим специальной краской. Замок стараемся чем – то закрыть.

Зашивка двери и ее дизайн

Когда высохла краска, зашиваем полотно калитки листом из профиля, который крепим само резами. Не обязательно, но можно, калитку из всех сторон оббить планками, за счет которых она будет более прочной. Далее можно устанавливать накладки для замка и ручки.

Есть разные виды калиток, дизайн зависит от фантазии и материальных возможностей. Обратите внимание на ковку – ее можно приобрести в специализированном магазине, как на украшение на калитку, будет эффектно смотреться. Хочется сэкономить, оставьте обычную дверь без декорирования.

Фото калитки из профнастила

Также рекомендуем посетить:

  • Автоматические ворота
  • Привод для ворот
  • Распашные ворота
  • Сварной забор
  • Рулонные ворота
  • Раздвижные ворота
  • Зеленый забор
  • Кованые ворота
  • Калитка своими руками
  • Чертеж ворот
  • Ворота с калиткой
  • Металлические ворота
  • Замок на калитку
  • Высота забора
  • Забор из сетки-рабицы
  • Откатные ворота
  • Декоративный забор для дома и дачи
  • Кованые заборы
  • Кирпичный забор
  • Гаражные ворота
  • Забор для дачи
  • Красивые заборы
  • Забор из штакетника
  • Забор из камня
  • Забор для дома
  • Забор из профнастила
  • Бетонный забор
  • Ворота из профнастила

Как самостоятельно установить ворота из профнастила — подробная инструкция

Подробнее про откатные и распашные ворота. О монтаже ворот откатного и распашного типа.

Ворота из профнастила своими руками — это один из самых популярных вариантов обустройства въезда на участок. Причины высокого спроса таких ворот: доступность, практичность, надежность, долговечность. При этом ворота из профнастила с калиткой выглядят красиво и аккуратно, закрывают частную территорию от чужих глаз, защищают от уличного шума.

По типу конструкции ворота из профлиста бывают откатными и распашными. Прежде чем выбрать, какие ворота для дачи лучше, нужно узнать о характеристиках, плюсах и минусах каждой конструкции.

Распашные ворота из профнастила

Это ворота, состоящие из двух створок, которые распахиваются наружу или внутрь огороженного участка. Такие ворота устанавливают на садовых и дачных участках, территориях складских помещений. В зависимости от конфигурации забора и размера проема ворота делают с отдельностоящей или с врезной калиткой.

Преимущества распашных ворот:

  • Надежность. Простая и надежная конструкция безотказно работает в течение десятков лет в любом климате. Чтобы петли не ржавели, достаточно регулярно смазывать их солидолом, силиконовой аэрозольной или графитной смазкой.
  • Отсутствие ограничений по размеру проема. Высота ворот может быть любой, максимальная ширина может достигать 9 м. Однако здесь нужно, чтобы при открывании и закрывании створок, они не встречали препятствий на пути своего движения. Чаще всего распашные ворота для частного дома или дачи делают высотой до 3,5 м и шириной до 4,5 м.
  • Возможность установки автоматики. Монтаж автоматического привода сделает ворота более удобными в эксплуатации. Чтобы открыть или закрыть ворота не нужно выходить из машины, достаточно нажать на кнопку пульта.
  • Большой выбор вариантов дизайна. Полотно делают сплошным, с ажурными вставками или проектируют кованые ворота с профлистом.
  • Доступность. Распашные ворота обойдутся дешевле, чем раздвижные. Общая стоимость зависит от высоты и сечения столбов, размеров створок, наличия автоматики.

Минусы:

  • Ворота с распашными створками требуют много места для открывания. Например, каждая створка шириной 3 м «украдет» с прилегающей территории по 30 м2.
  • Сплошное полотно имеет высокую парусность. При значительной ветровой нагрузке трехметровую створку трудно сдвинуть с места, а шквальный ветер и вовсе может сорвать ее с петель.
  • Нужно постоянно контролировать состояние опор и петель, чтобы исключить провисание створок. Особенно это касается широких тяжелых ворот.

Откатные ворота из профлиста

Ворота откатного типа представляют собой рамную конструкцию с одной створкой, которая сдвигается в одну сторону параллельно забору, открывая проем на всю ширину. При небольшой ширине проема можно сделать откатные ворота с встроенной калиткой. Раздвижные ворота универсальны — они подходят для частных домов, дачных участков, складов, магазинов, объектов промышленного назначения.

Раздвижные ворота бывают:

  • Подвесными. Полотно движется с помощью роликовых тележек по горизонтальной направляющей балке, которая располагается на высоте 3,5-5 м. Во время открывания и закрывания ворот створка не соприкасается с наземными элементами и покрытием. Вопрос с ограничением пропускной способности ворот по высоте транспорта решается монтажом съемной направляющей балки.
  • Рельсовыми. По ходу движения воротной створки на земле устанавливается рельс заподлицо с покрытием. Створка «ходит» по рельсу на роликах, которые закреплены в ее нижней части. За счет опоры полотно даже большой ширины не провисает, поэтому такие ворота могут иметь ширину до 15 м. Единственный минус такой конструкции — это необходимость постоянно поддерживать чистоту рельса, убирать с него листья и грязь, не допускать его обледенения.
  • Консольными. Основу конструкции составляет направляющая балка, расположенная в нижней части полотна. Створка движется по направляющей с помощью роликов. Чтобы уравновесить вес створки, балку делают длиннее ширины проема в 1,5 раза. Консольные ворота не ограничивают высоту въезжающего на участок транспорта. Так как они не контактируют с наземными элементами, под ними не нужно постоянно убирать листву и снег.

Размеры раздвижных ворот ограничиваются возможностями консольных механизмов. Максимальный вес одной створки не должен превышать 1500 кг. Откатные ворота для широкого проема будут состоять из двух полотен, которые двигаются навстречу друг другу. Возможные варианты управления такими воротами — синхронное движение створок или установка независимого автоматического блока на каждую створку.

Плюсы раздвижных ворот:

  • Надежность и прочность конструкции. Ворота с откатными створками обладают устойчивостью к механической деформации и ветровой нагрузке. Роликовые и рельсовые механизмы безотказно работают в течение нескольких десятков лет без ремонта и замены.
  • Экономия пространства. Раздвижные ворота занимают минимум места, не требуют пространства при открывании и закрывании. Однако нужно учитывать то, что для сдвигания полотна вбок место рядом с забором должно быть свободным.
  • Возможно автоматизации. На откатные ворота при желании можно установить автоматику. Установка электропривода сделает откатные ворота еще более удобными. Плюс к этому автоматический привод выполняет функции запора, поэтому на автоматических воротах не нужно устанавливать замок.
  • Безопасность. В открытом положении створка не заслоняет обзор водителю, когда он выезжает за двор. Это особенно актуально, если выезд со двора выходит сразу на проезжую часть.
  • Разнообразие вариантов дизайна. Очень красиво смотрятся ворота из профнастила с элементами ковки — цветами, листьями, виноградной лозой, монастырской вязью, декоративными накладками, волютами, кольцами, плоскими завитками и пространственными спиралями, пиками, корзинками, чеканными полосами.

К недостатки откатных ворот можно отнести трудоемкость и сложность монтажа, из-за чего монтаж конструкции обойдется минимум на 20% дороже, чем установка распашных ворот. Но если сделать всю работу самому, то можно сэкономить.

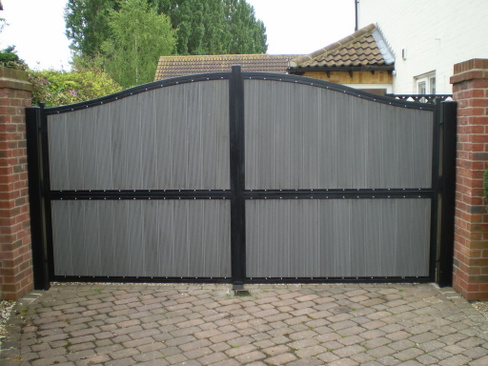

Установка распашных ворот из профнастила

Конструкция распашных ворот для дачи или загородного дома состоит из опорных столбов, двух рам для створок, полотна. Для столбов берут квадратную профтрубу 60х60 мм или 80х80 мм, для каркаса — прямоугольную трубу 40х20 мм. Для наполнения створок используют такой же профлист, что и для забора.— С8, С10, С18 с оцинковкой или с полимерным покрытием, толщиной 0,45-0,5 мм. Перед тем, как сделать ворота из профлиста, нужно нарисовать чертеж и рассчитать количество материала.

Последовательность установки распашных ворот своими руками:

  • Подготовка. Проем размечают, бурят две скважины для установки опорных столбов.
  • Монтаж опор. В подготовленные ямы опускают столбы, выставляют их строго по центру ямы, проверяют вертикальность уровнем или отвесом, после чего яму заливают бетонным раствором.
  • Изготовление рам. Элементы для изготовления каркаса раскладывают на ровной поверхности, прихватывают по углам рамы сваркой, усиливают прямоугольный каркас перемычками, прихватывают сваркой. Затем проверяют точность размеров и ровность конструкции, после чего детали каркаса окончательно сваривают между собой, хорошо проваривая швы.
  • Монтаж запирающего устройства. К каркасу ворот приваривают задвижку типа «Гусь», в нижней части полотна приваривают трубки для стопоров.
  • Монтаж петель. На установленные столбы приваривают петли, их ответные части привариваются на вертикальных частях рамы с внешней стороны.
  • Защита от коррозии. Сварные швы зачищают, каркас и столбы покрывают грунтовкой по металлу, красят.
  • Нарезка профлиста. Листы размечают, делают засечки с двух сторон, с помощью линейки или правила проводят через них прямую линию. Несколько раз сгибают-разгибают по линии, после чего аккуратно разрезают по сгибу. Листы должны быть чуть меньшего размера, чем каркас — примерно на 2-3 мм.
  • Наполнение секций. Подготовленные листы укладывают на каркас створок и крепят к раме на саморезы. Готовые створки навешивают на столбы.

Монтаж откатных ворот

Рассмотрим монтаж самых популярных раздвижных ворот — консольных. Створка опирается на две роликовых опоры, вынесенные за проем. Сами ролики заводятся внутрь направляющей, расположенной в нижней части створки. Каретки располагаются на максимально большом расстоянии друг от друга, что позволяет им удерживать полотно на весу. Из-за этого ширина ворот будет больше проема в 1,5 раза, поэтому вдоль забора должно быть свободное место для отката полотна.

Для сборки и установки откатных ворот потребуются:

  • для столбов — трубы с квадратным сечением 100х100 мм;
  • для силового каркаса — прямоугольные трубы 60х30 мм;
  • в качестве направляющей балки — стальной рельс;
  • ролики с каретками, ловители;
  • для наполнения створки — профнастил, саморезы по металлу;
  • для заливки фундамента — арматура, цемент, песок, щебень.

Кроме материалов потребуется подготовить инструменты — сварочный аппарат, дрель, шуруповерт, болгарку, ножницы по металлу, уровень, лопату. Перед началом монтажа нужно начертить подробную схему. Это упростит расчет материалов и поможет избежать ошибок при монтаже.

Очередность монтажных работ:

  • Фундамент. По ходу движения створки наполовину ширины проема роют траншею глубиной 1,5 м и шириной 0,3-0,4 м. На дне устраивают песчаную подушку толщиной 10 см. На рельс наваривают арматуру с горизонтальной обвязкой. Закладную опускают в траншею, выравнивают по горизонтали и по нулевому уровню, фиксируют распорками, траншею заливают бетоном.
  • Установка опор. С помощью ямобура делают скважины глубиной 1,2 м для установки столбов, на их дно насыпают песок. Затем в скважины устанавливают опорные столбы и бетонируют.
  • Сварка рамы. Каркас створки должен иметь идеальную геометрию, иначе ворота будут заедать и плохо двигаться. На ровной поверхности собирают и сваривают несущий каркас с противовесом, усиливают каркас ребрами жесткости. Прямые углы проверяют угольником, плоскостность каркаса — пузырьковым уровнем.
  • Монтаж направляющей. Профиль выставляют горизонтально на ровную поверхность, сверху, точно посередине, устанавливают готовый каркас рамы и приваривают его к направляющей.
  • Установка ворот. На закладную стоят роликовые каретки, таким образом, чтобы они находились на максимальном расстоянии друг от друга в рамках противовеса. Затем их пятки приваривают к закладной и накатывают на них каркас створки.
  • Наполнение створки. Профлист крепят на саморезы с нахлестом в одну волну, последний лист обрезают ножницами до нужного размера.

пошаговая инструкция с расчетами и чертежами, как сделать распашные, откатные и другие с фото, видео

Ассортимент материалов для изготовления ворот необычайно широк, но индивидуальные застройщики отдают предпочтение профнастилу. Выбор обусловлен качествами этого материала. Он прочный, долговечный, лёгкий, декоративный, недорогой и простой в монтаже. Чтобы изготовить ворота из профнастила собственными руками, достаточно минимального количества инструментов и комплектующих и нескольких свободных дней.

Содержание

  • 1 Характеристики профнастила — достоинства и недостатки

  • 2 Выбор профнастила

    • 2. 1 Фотогалерея: варианты ворот из профнастила

  • 3 Изготовление ворот из профнастила

    • 3.1 Чертежи и расчёт размера ворот

    • 3.2 Подготовка инструментов для изготовления ворот

    • 3.3 Сборка каркаса

      • 3.3.1 Видео: сборка каркаса ворот из профнастила

      • 3.3.2 Видео: сборка каркаса ворот из профнастила со встроенной калиткой

    • 3.4 Обшивка рамы

    • 3.5 Установка петель

    • 3.6 Врезка замков

  • 4 Пошаговое руководство по установке ворот из профлиста

  • 5 Видео: изготовление распашных ворот из профнастила

Характеристики профнастила — достоинства и недостатки

Профилированные листы производят в заводских условиях по технологии холодного ката из стального листа. Лист оцинковывается с двух сторон, и это защищает его от воздействия внешних факторов и коррозии. В целях декоративности и дополнительной защиты профнастил также покрывают тонким слоем полимера самых разных расцветок.

Ворота из профнастила можно украсить коваными элементами

Профлист обладает разнообразными преимуществами:

  • долговечность. Качество материала обеспечивает срок службы до 50 лет;
  • внешний вид. Изделия из профнастила смотрятся основательно и привлекательно, хорошо сочетаются с любым материалом. Благодаря широкой гамме текстур и расцветок можно экспериментировать с дизайном изделия;
  • небольшой вес и, соответственно, малая нагрузка на опоры. Эта особенность облегчает доставку и монтаж материала. Более того, для лёгкой обшивки не требуются массивные опорные столбы, что сокращает затраты;
  • простота в уходе и эксплуатации. Ворота из профилированного листа не нуждаются в покраске, не выгорают и не тускнеют от воздействия погодных факторов;
  • доступная цена. С учётом вышеперечисленных характеристик стоимость материала в сравнении с другими подкупает.

Недостатками можно считать:

  • необходимость свободного места для открывания;
  • вероятность стукнуть створкой автомобиль;
  • повышенную ветровую нагрузку в регионах со сложными метеоусловиями.

Помимо профлиста, для создания ворот понадобится профилированная труба прямоугольного сечения. Конструкция представляет собой прямоугольную раму из профиля, к которой крепятся створки из профлиста. Размер створок определяет вид транспорта, который будет проезжать через ворота. Если это легковая машина, то достаточно общей ширины 3–4 м. Для грузового автомобиля воротный проём должен быть не меньше 5 м.

Выбор профнастила

Между собой профлисты различаются по толщине, степени прочности и высоте ребра.

  • «С» — облегчённый и прочный оцинкованный стеновой лист с малой толщиной и высотой ребра. Самый распространённый вариант выбора;
  • «НС» — более плотный профлист с большей высотой ребра, но и более тяжёлый;
  • «Н» — массивный несущий профлист, использующийся для кровель огромной площади. Для ворот не подходит по причине большого веса и высокой стоимости.

В зависимости от вида и размера профнастил используют для кровли, опалубки, стен, заборов

Лучшим выбором будет профилированный лист марки С8 или С10. Число обозначает высоту волны в сантиметрах. Толщина листа этой марки составляет от 0,4 до 0,8 мм. Створки из профлиста марки С будут весить от 25 до 40 кг, поэтому их легко можно навесить вдвоём, без использования специального подъёмного оборудования. В силу того, что одного профлиста на створку будет недостаточно, размер рассчитывается исходя из ширины материала.

Фотогалерея: варианты ворот из профнастила

Ворота из цветного профлиста смотрятся красиво за счёт комбинации цветов
Сочетание профлиста с ковкой добавляет воротам оригинальности
Профлист под дерево не отличить от натуральных материалов
Ворота, украшенные золотым декором, будут смотреться богато
Ворота из светлого профлиста могут быть непрактичными, так как легко пачкаются
Ворота с цветочным декором украсят любое строение
Чем больше ковки на воротах, тем роскошнее они смотрятся
Профнастил можно использовать первым слоем под ковку, это увеличит прочность ворот
Деревянный декор на воротах из профлиста создаёт оригинальный вид
Ажурная ковка придаёт воротам из обычного профлиста воздушность
Решётка на воротах из профлиста позволяет видеть приходящих в дом
Сочетание красного профнастила и чёрных кованых элементов придаёт воротам неповторимость

Изготовление ворот из профнастила

Порядок действий по изготовлению ворот из профнастила обусловлен логикой строительства.

Чертежи и расчёт размера ворот

Наибольшее распространение имеют два варианта ворот из профилированного листа — распашные и откатные. Но если откатные ворота в домашних условиях изготовить сложно, то распашную конструкцию, состоящую из двух одинаковых частей, собрать вполне реально. Створки распашных ворот могут открываться наружу или внутрь. Калитку можно либо врезать в одну из створок, либо установить отдельно сбоку от ворот. Это зависит от наличия свободного пространства. Перед сборкой и установкой ворот необходимо нарисовать чертёж, на котором будут указаны точные размеры изделия.

Чертёж каркаса распашных ворот с замерами поможет самостоятельно изготовить их

Схема должна включать:

  • ширину проёма;
  • количество стоек и их сечение;
  • глубину вкапывания опор;
  • чертёж каркаса с указанием всех длин;
  • положение калитки и её размеры;
  • место для петель;
  • место для замка;
  • место для засова;
  • элементы усиления и их длину.

Ворота из профнастила можно сделать без калитки, но тогда ими неудобно будет пользоваться.

Если ворота небольшого размера и нетяжёлые, можно обойтись без калитки

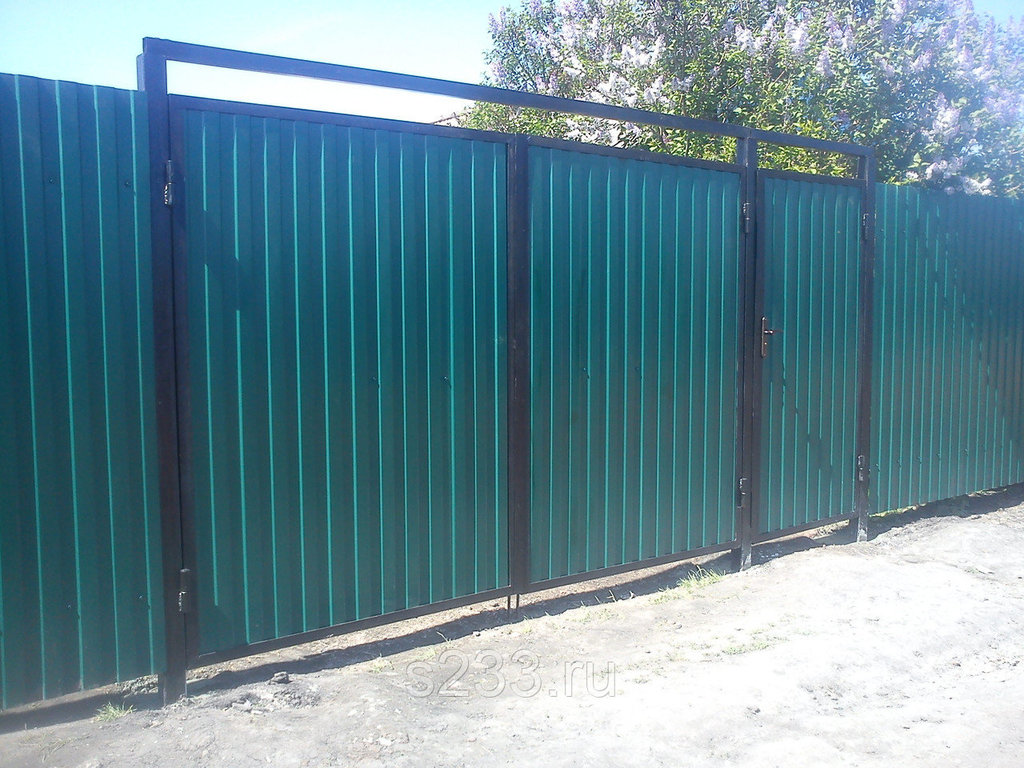

Чаще изготавливают ворота из профнастила с отдельной или встроенной калиткой.

Громоздкие и тяжёлые ворота подразумевают обязательное строительство калитки

Для создания распашных ворот из двух створок с калиткой из профлиста размером 3×2 м понадобятся следующие материалы:

  • профильная труба из металла 20×20×3 мм с квадратным сечением для формирования внутреннего обрамления створок ворот и основы калитки;
  • труба для опор квадратная — 60×60×3 мм; для рамы створок — 60×40×3 мм;
  • труба с квадратным сечением 40×40×2 мм для рёбер жёсткости каркаса;
  • стеновой профнастил с волной 15–21 мм. Можно взять как просто оцинкованный С8, так и лист с полимерным цветным покрытием — зависит от бюджета; нарезать листы лучше в мастерской, так как при кустарном раскрое по краям может пойти коррозия;
  • уголки и отливы;
  • петли — по две на каждую створку и две на калитку;
  • саморезы по металлу кровельные оцинкованные или под цвет профнастила;
  • саморезы для крепежа листов или шурупы-шестигранники;
  • заклёпки;
  • электроды для сварки диаметром 2–3 мм;
  • грунтовка для металлических изделий;
  • декор (если надо).

Подготовка инструментов для изготовления ворот

Для строительства ворот из профнастила понадобятся:

  • дрель;
  • сварочный инвертор;
  • болгарка;
  • шуруповёрт;
  • лазерный или любой другой уровень;
  • отвес;
  • ножницы по металлу;
  • краскопульт или кисти.

Сборка каркаса

Поскольку рама несёт на себе всю ветровую нагрузку, а жёсткость профнастила на кручение невелика, важно сделать раму как можно более надёжной. Рама ворот собирается на ровной поверхности размером хотя бы с одну створку ворот. Чтобы получились прямые углы, используют специальные точные угольники.

  1. Сначала делают заготовки из металла под углом 45 °.
  2. Каждую заготовку очищают от ржавчины и грязи при помощи щётки — насадки на дрель.

    С помощью специальной насадки на дрель заготовки очищают от ржавчины и грязи

  3. Тщательно промеренную раму из профильной трубы сначала наживляют, а потом сваривают в виде прямоугольника, а углы укрепляют уголками из стали для дополнительной жёсткости.

    Рама из профильной трубы укрепляется стальными уголками

  4. Длинную сторону створки делят на три части и приваривают в этих местах перемычки, которые тоже укрепляют уголками, а потом к перемычкам приваривают петли ворот. Каркас сваривают не полностью, чтобы в случае перекоса отрегулировать по уровню. Засов приваривают на этапе сборки каркаса. Сварку осуществляют прихватами с шагом от 20 до 40 см. Сплошной шов не допускается, так как это может привести к деформации металла во время нагрева. Верхние углы сводят наискосок со срезом, чтобы избежать коррозии, а нижние — под прямым углом, встык, для проветривания.

    Петли для ворот из профнастила могут быть не слишком большого размера, так как ворота нетяжёлые

  5. Зачищают сварные швы.

    Сварные швы очищают от шлака, чтоы лучше держалась краска

  6. Каркас обезжиривают бензином или растворителем.

    Перед покраской каркас обязательно обезжиривают

  7. Красят каркас в нужный цвет.

Дорожный просвет должен составлять не менее 5 см для асфальтированного покрытия и 15–30 см для грунтового. Если просвет получился слишком большим, то на него можно установить съёмную планку, снимающуюся в зимний период.

Видео: сборка каркаса ворот из профнастила

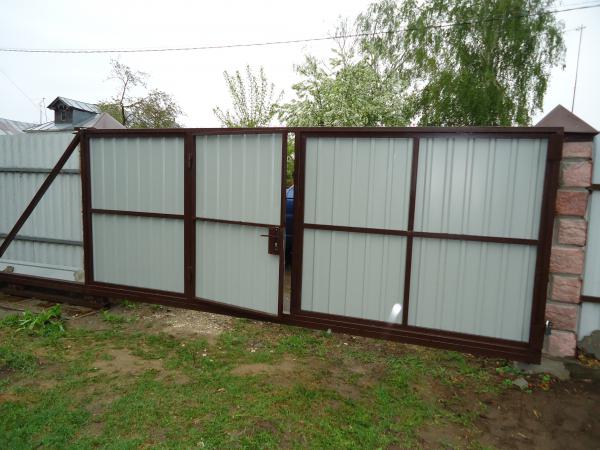

Если в створке запланирована калитка, то каркас собирается по-другому:

  1. В нужной створке создают каркас калитки размером 180×80 см.

    Ширина калитки в створке ворот составляет не более двух третей ширины створки

  2. Петли смещаются к краям ворот.

    Если калитка из профнастила расположена в створке ворот, необходимы прочные петли, способные удержать двойной вес

  3. Принцип сборки такой же, только профили используют меньшего размера.
  4. Ту створку, в которую будет врезана калитка, дополнительно укрепляют.

    Створка ворот с врезанной калиткой укреплена дополнительной профильной трубой

Видео: сборка каркаса ворот из профнастила со встроенной калиткой

Обшивка рамы

Обшивку рамы осуществляют сразу же после сборки каркаса. Профлист можно крепить несколькими способами — прикрутить шурупами с шестигранной головкой или саморезами. Стыки дополнительно фиксируют заклёпками или саморезами. Предпочтительней саморезы, так как они исключают попадание воды в место крепления. Профлист можно монтировать как с одной, так и с обеих сторон каркаса. Профлист необходимо закрепить и на перемычках.
Украсить обшивку можно коваными элементами, которые привариваются или прикручиваются к профлисту в соответствии с чертежом.

Установка петель

Поскольку ворота из профлиста изрядно парусят, петли лучше выбирать дорогие, желательно на подшипниках. Сначала петли привариваются на каркас, а потом на опорную стойку, но можно и наоборот. Для тяжёлых ворот используется не менее 3 петель. Местоположение петли влияет на расположение створки в распахнутом состоянии. Если необходимо, чтобы створки открывались в обе стороны, к опоре петлю приваривают встык. Если в одну — то накладывают петлю на раму.

Врезка замков

Замки врезаются после навешивания створок. Различаются они по правилам установки и видам:

Обязательно приваривается труба для фиксатора ворот из арматуры от ветра и для перераспределения нагрузки с замка. Можно также установить защёлку или запор.

Пошаговое руководство по установке ворот из профлиста

  1. Первым делом осуществляется разметка места для ворот.
  2. Далее выкапываются ямы для столбов глубиной не менее одного метра. Перед вкапыванием опоры обрабатываются грунтовкой против коррозии.

    Ямы для столбов можно выкапывать вручную или с использованием бура

  3. Столбы устанавливаются по уровню и закрепляются бутом (битым кирпичом или камнями).
  4. В ямы заливается бетон в пропорции 5:3:1 (песок, щебень, цемент) и 25% воды. Раствор надо хорошо утрамбовать, чтобы он заполнил все полости.

    Раствор для укрепления столбов необходимо хорошо утрамбовать

  5. Следует выждать, пока бетон затвердеет (около 7 дней). Верхняя часть опоры закрывается от дождя.

    Для закрытия незатвердевшего бетона от дождя удобен рубероид — распространённый недорогой материал

  6. Подгонка уже готовых створок к стойкам. Для этого сооружаются специальные подставки из кирпичей, блоков или деревянных брусков. Сама створка выставляется строго по плоскости. На стойке отмечается место для нижней части петли, которая приваривается сразу же.

    Чтобы ворота стояли ровно, перед установкой нужно выставить створку и подложить под неё камень или кирпич

  7. Устанавливается фурнитура.

    Замки, украшения, кованые элементы устанавливаются на ворота из профнастила в последнюю очередь

Профлист хорош тем, что не требует покраски. Зато можно приобрести уже готовый материал, стилизованный под дерево или камень. Можно украсить ворота коваными элементами или другим декором — сверху или по полотну створок. Чтобы украсить ворота, можно фигурно обрезать верхний край, но потом его необходимо защитить профилем.
При желании профлист можно разрисовать специальными красками, устойчивыми к внешним воздействиям.
Свободно пользоваться воротами можно только через месяц после установки.

Видео: изготовление распашных ворот из профнастила

Таким образом, используя подробную инструкцию по изготовлению, сделать ворота из профилированного листа не так сложно, как кажется. Они не только украсят входную группу, но и добросовестно прослужат не один десяток лет.

  • Автор: fiamont
  • Распечатать

Оцените статью:

(1 голос, среднее: 5 из 5)

Поделитесь с друзьями!

Забор, ворота, калитка из профнастила своими руками, схемы, фото

Изучая варианты металлических заборов, заметил высокую популярность заборов из профнастилов и профлистов, высотой 2 метра, в основном такие заборы используются в странах СНГ.

Хотя данный вид забора и популярен, но не самый дешевый вариант, так как он дороже бетонных секций, рабицы, сеточных и полимерных ограждений.

Выбирая профнастил, следует изучить все варианты и выбрать оптимальный.

Основные типы заборов из профнастила

  1. Сплошной, состоит из металлического одностороннего каркаса, забетонированного в землю, на который монтируется профнастил.
  2. Металлические столбы, забетонированные в небольшой фундамент. Между столбами приваривается или прикручивается каркас, на который крепятся профлисты.
  3. Более декоративный вариант с применением кирпича, из него выкладывают столбы и основание, между столбов устанавливают листы.

Давайте рассмотрим все варианты монтажа забора из профнастила.

Материалы для забора из профнастила

Само устройство такого забора очень простое, основные вопросы, которые могут возникнуть, это какой профлист нужен для забора, какие профили или трубы нужны для каркаса и столбов, а также какая глубина бетонирования и периодичность установки столбов.

Как выбрать профнастил

Основные параметры гофра-листа используемого для забора, высота профиля 20 мм, полезная ширина 1100 мм, полная ширина 1150 мм, толщина метала от 0.4 до 0.8 мм, высота 2000 мм, всеми данными характеристиками обладает профнастил марки C-20. Кроме того, такие листы доступны с двухсторонней окраской и даже окраской имитирующей дерево или камень, но стоят они значительно дороже.

Выбор столбов и профилей

Если вы не слесарь-сварщик, то вам необходимы готовые наборы профильных или круглых труб и фурнитуры для заборов из профнастила.

Комплект для забора из профнастила

  1. Столбы, основные используемые размеры 60x30x2 мм, 60x40x3 мм, 60x60x3 мм, высота столбов 2-3 метра.
  2. Х-кронштейн, в основном предназначен для столбов 60 мм, и направляющих  40×20 мм.
  3. Соединительная скоба (соединитель для труб)
  4. Профиль соединительный  40×20 мм, имеет прямоугольную форму идеально подходящую под Х-кронштейн.
  5. Пластиковые заглушки для столбов, имеют размеры 60×60 мм, 80×80 мм, 100×100 мм.
  6. П-образная планка, крепится поверх листа.

Кроме прямоугольных труб для столбов забора существуют и круглые, они уже имеют металлическую заглушку, и горизонтальную перемычку на которую в основном крепятся деревянные лаги 40х80х3000 мм, но можно прикрепить и металлические, если доработать крепление перемычки.

Дополнительные комплектующие для забора из профнастила и кирпича

  1. Колпак, есть квадратные и прямоугольные варианты, основные размеры 400-520 мм.
  2. Отлив, имеет множество различных цветов, форм и размеров.

Монтаж забора из профнастила, схемы и чертежи

На схеме приведен самый дешевый вариант забора, для экономии использовали более тонкие профили, столбы более короткие, всего 2 метра, профнастил более дешевый С-10 с высотой 1500 мм, столбы бетонируются в грунт, без фундамента. Оптимальные размеры ямы для столба 800-1000×300-400 мм.

Забор из профнастила с фундаментом

Основное отличие второго варианта от первого это размер столбов, они имеют высоту 3 метра, и самое важное, к конструкции добавлен небольшой фундамент высотой 500 мм, половина его высоты заглублена в землю.

Забор из профнастила с кирпичными столбами и основанием

Третий вариант, более красивый и трудоемкий, состоит из фундамента углубленного на 800 мм для столбов и на и 270 мм для пролетов, и дополнительных 30 мм над уровнем земли. На фундамент укладывается 3-4 ряда кирпичей, на которые крепится отлив, столбы делаются шириной 380 мм или 510 мм (зависит от кирпича и типа укладки), такой размер подходит для дальнейшей установки колпаков для забора.

Армирование монолитной ленты и схема кладки кирпича

На первой схеме показана кладка в 1,5 и 2 кирпича, на второй схеме показана укладка арматуры, ее диаметр 8-10 мм, шаг хомутов 50 мм, хомуты делаются из катанки , расстояние от арматуры до опалубки 50 мм.

Чтобы кирпичи на заборе не белели (не выступала соль) следует обработать их специальной жидкостью – гидрофобизатором, он предотвращает проникновение влаги в основание из кирпича.

Ворота и калитку из профнастила проще сделать, если заказать готовые каркасы для ворот и калитки.

Ворота и калитка

Чтобы в момент въезда на участок, не создавать проблем, ворота и калитку стоит планировать так, чтобы обеспечить жильцам комфорт и безопасность. Что лучше выполнит эту функцию, откатные ворота, или распашные? Сколько места нужно для ворот и калитки?

Ключевые элементы в заборе – ворота и калитка. Они являются связующим звеном и, одновременно, барьером между территорией нашего дома и улицы. Мы пользуемся ими много раз и каждый день – как днем, так и ночью. Способ и место их монтажа не могут быть случайными. Местоположение въезда с дороги общего пользования определяется в проекте благоустройства участка.

Удобное расположение въездных ворот и калитки

Калитку и ворота, как правило, располагают близко друг к другу. Благодаря этому легче контролировать ситуацию из дома при входе на территорию. Не всегда расположение дома позволяет сделать такое решение. К счастью, сложные ситуации определения местоположения становятся часто источником интересных идей.

Въезд с дороги должен быть в первую очередь удобный. Его надо выполнять быстро, во время одного маневра, чтобы автомобиль не блокировал проезд другим водителям.

Размеры въездных ворот

Въездные ворота должны быть не менее 2,4 м в ширину. Этого мало, так что, если у вас есть достаточное пространство, стоит сделать более широкий въезд – по крайней мере, 3-метровый. Но сначала вы должны решить, каким образом он должен открываться. Ответ на этот вопрос в значительной степени зависит от размера пространства вокруг.

Ворота распашные

Их створки, закрепленные на петлях, открываются внутрь территории. Подходят, прежде всего, для земельных участков с длинным двором, потому что на открытие створок нужно много места. Угол открытия ворот зависит от типа петель и, может быть даже 180°. Блокирующие ригели, установленные на нижней части защищают от случайного открытия и закрытия ворот.

Распашные ворота, как правило, имеют две створки, реже одну. Максимальная ширина одной створки – 3 м. Большие ворота должны иметь очень жесткую конструкцию, чтобы не деформироваться в процессе эксплуатации. В особых условиях, когда при въезде остается мало пространства, калитку можно сделать в воротах с неравным разделением створок, например 1/4 и 3/4, меньшая створка послужит калиткой. Таким образом, мы сэкономим много места.

Ворота откатные

У них одна створка, движущаяся вдоль забора, изнутри, и две ведущие стойки, которые держат створку по вертикали, и крайняя, которая предотвращает выскальзывание ворот с направляющей. Откатные ворота незаменимы на участках с неровным ландшафтом, их можно изготовить своими руками имея необходимый инструмент. При открытии не занимают пространство, а автомобиль, стоящий на дороге, даже рядом с забором, не мешает их работе. Ширина откатных ворот может быть любая. Ограничивает их только место, которые нужно оставить с одной стороны в заборе, чтобы туда поместилась вся створка. Стоит помнить об этом, планируя место для калитки.

Есть два вида откатных ворот: самонесущие и рельсовые. Вторые, перемещаются на роликах по направляющей, закрепленной на фундаменте в грунте вдоль ворот. Чтобы они работали без сбоев, необходимо систематически удалять из шины любые загрязнения. Ворота самонесущие подвешены прямо над землей и перемещаются на роликах, закрепленных на опоре. Они должны иметь противовес, поэтому створка шире, чем роем ворот.

Самонесущие ворота, дороже, тяжелее, чем рельсовые и занимают больше места, но гораздо менее хлопотные в эксплуатации. Монтаж ворот лучше всего доверить специалистам, которые подберут толщину стоек и способ их посадки в грунт.

Калитка

Должна быть не менее 0,9 м в ширину. Она, как правило, продается в комплекте с воротами, потому что оба расположены довольно близко друг к другу, и они должны хорошо смотреться вместе. Устанавливается на петлях, закрепленных в стене или приваренных к стальным стойкам. Металлическая накладка, прикрепленная к другой стойке, предотвращает открытие калитки на улицу.

Электромагнитный замок

Позволяет управлять открытием калитки из дома без необходимости выходить на улицу. Является необходимым элементом оборудования домофонов, однако, его можно также установить как самостоятельное устройство.

Ворота профилированные. Установка ворот из профнастила

Все чаще на приусадебных и дачных участках можно увидеть ворота из металлических профилей самых разнообразных форм и размеров. Этот материал имеет множество достоинств: прочность, надежность, презентабельный внешний вид, долгий срок службы и невысокая стоимость. Как сделать ворота из профнастила самостоятельно быстро и без лишних затрат — читайте ниже.

Пример ворот из профнастила — фото варианта с установкой на кирпичные столбы

Как подобрать размер ворот из профнастила?

Строгих обязательных норм и ограничений относительно размеров ворот нет. Однако при их выборе учитывайте следующее:

  1. Оптимальная ширина ворот из профнастила – 1,0 м. Такая ширина проема позволяет без труда заносить на участок мебель или другие габаритные предметы. При этом если она больше, то это может привести к быстрому износу петель или перекосу полотна ворот.
  2. Высота ворот не должна превышать 2,0 метра. Если забор вокруг участка имеет большую высоту, то такие ворота из профлиста будут смотреться не очень. В этом случае в проеме между опорными столбами над ним лучше установить дополнительные ригели со вставкой из металлического профиля. Это позволит не утяжелять полотно самих ворот.

Из этих правил, конечно же, есть исключения. Например, если ваш рост или рост кого-то из вашей семьи выше 2,0 метров, то изготовление ворот из профнастила большой высоты будет просто необходимо. Однако при этом не стоит забывать об использовании специальных петель и усилении каркаса дополнительными поперечинами.

Установка опорных столбов

Первым и одним из самых трудоемких этапов работ является установка своими руками опорных столбов, на которых будут держаться ворота из металлопрофиля. Сделать это несложно, но времени потребуется немало, особенно если речь идет о кирпичной кладке.

Есть два варианта устройства забора из профлиста. Первый и самый простой – это вариант крепления забора к вкопанным в землю металлическим трубным столбам. Во втором варианте забор с калиткой и калиткой из профнастила крепится к столбам из кирпича или камня.

Использование металлических опорных столбов

Применение профлиста для изготовления входной группы получило такое распространение, так как сделать ворота и калитку из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор используются металлические трубы. Монтаж их намного проще, дешевле и быстрее, чем кирпичных.

Для опорных столбов ворот лучше всего подходит профильная труба 80х80 мм с толщиной стенки 3-4 мм . Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.

Глубина ям зависит от типа грунта в месте установки столбов. Если почва каменистая, то 70 см будет достаточно. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания почвы. В большинстве регионов средней полосы это 1,2 м.

будьте осторожны

Установка ворот из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых зачастую невозможно.

Опорные столбы из кирпича или камня

В этом случае размеры фундамента должны быть больше поперечного сечения опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не менее 500х500 мм. Так как самостоятельно сделать такие столбы для ворот из профнастила намного сложнее, этот вариант выбирают реже.

Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в котлован перед заливкой фундамента бетоном устанавливается металлическая труба. Вокруг нее делают кладку из кирпича или камня. К той же трубе, которая выведена из кладки, привариваются металлические закладные. На них впоследствии будет производиться установка ворот и ворот из профнастила.


Ворота из металлопрофиля Classic — фото монтажа на столбы с использованием внешней рамы и закладных

Верхнюю часть металлических опорных стоек необходимо закрыть заглушками для предотвращения попадания влаги в столб. Если планируется установка светильников возле ворот, то перед бетонированием в них столбов необходимо в гофротрубе затянуть проволоку.

Подготовка деталей для каркаса

Пока бетонная смесь в основаниях опорных столбов набирает необходимую прочность, можно приступать к сборке самих ворот. Перед тем, как сделать ворота из профнастила своими руками, необходимо сделать для них каркас.

Для каркаса возьмите профильную трубу 40х40 мм или 60х30 мм . Легкую маленькую калитку можно сделать и из трубы 40х20, но тогда, чтобы придать каркасу необходимую жесткость, трубу нужно расположить узкой стороной к обшивке из профнастила.

На дно котлована насыпается слой щебня и тщательно утрамбовывается. Затем строго вертикально с помощью уровня в него устанавливаются столбы, и яма заполняется бетонной смесью. Навешивать ворота и калитки из металлопрофиля на забетонированные трубы можно не ранее, чем через 5-6 дней. Это время необходимо для того, чтобы бетон набрал не менее 20-30% своей прочности.

Во избежание ошибок в подготовке деталей, прежде чем резать трубу, лучше предварительно нарисовать эскиз или нарисовать ворота из профнастила со всеми необходимыми размерами. Пример такого рисунка показан ниже.


Детальный чертеж ворот из металлопрофиля

Подготовленную трубу очищают от ржавчины металлической щеткой и разрезают на заготовки необходимой длины. Для сборки края заготовок обрезаются под углом 45°.

Кроме того, чтобы сделать ворота из профнастила, необходимо вырезать одну или две перекладины, в зависимости от его высоты, которые должны вплотную входить между большими сторонами рамы. Это сделает конструкцию более жесткой и впоследствии облегчит установку замка.

Сварка рамы ворот

Заготовки соединяются между собой сваркой. Чтобы каркас при этом не деформировался, перед изготовлением ворот из профлиста заготовки нужно закрепить из профильной трубы в самодельное приспособление .

Сделать очень просто:

  1. Берется лист ОСП толщиной не менее 10 мм или лист толстой фанеры.
  2. Из него вырезается полотно, ширина и высота которого должны быть не менее чем на 50 мм больше планируемых габаритов ворот.
  3. Готовятся хомуты, которые будут удерживать элементы каркаса, прижимая металлические профили к поверхности листа. Хомутов должно быть в два раза больше, чем сварных швов.

Перед сваркой ворот из профнастила тщательно проверяются все углы и измеряются диагонали рамы. Между верхней и нижней перемычками каркаса калитки устанавливаются одна или две перекладины. Затем устанавливаются зажимы, которые должны находиться на небольшом расстоянии от места сварки.


Схема сварки ворот из профнастила с помощью кондуктора из плиты ОСБ и струбцин

После закрепления всех элементов каркаса на кондукторе необходимо проверить углы и параллельность противоположные стороны кадра снова. Затем можно приступать к сварке. При этом хомуты нельзя снимать до полного остывания швов – иначе температурные напряжения в металле могут деформировать и даже разрушить металл. После завершения сварки все стыки зачищаются.

Благодаря данной технологии сварки калитку из профлиста своими руками сможет сделать даже полный новичок. При этом, даже если у вас есть некоторый опыт сварки, пренебрегать фиксацией заготовки не рекомендую. Помните, что изготовление новой рамки после случайного повреждения старой займет больше времени и будет стоить дороже, чем изготовление простого приспособления.


Чертеж распашных металлических ворот с профнастилом (кликните для увеличения)

На небольших дачных участках часто устанавливают ворота с калиткой из профнастила. Все операции по сборке рамы калитки, встроенной в полотно ворот, выполняются так же, как описано выше. Конструкция ворот может быть изменена, в которой должен быть предусмотрен проем для установки. Кроме того, необходимость возведения ворот накладывает определенные ограничения на их высоту.

Установка фурнитуры на ворота из металлопрофиля

После сборки рамы ворот, но до зашивки рамы металлопрофилем, к воротам привариваются петли и накладки для установки замка и ручки, если это необходимо.

Петли для ворот из профнастила устанавливаются навстречу друг другу и прихватываются сварными швами длиной 1-2 см. Петли размещаются так, чтобы полотно нельзя было снять после окончательной установки. При такой установке ворота можно срезать только болгаркой. Петли крепятся на расстоянии 25-30 см от верхнего и нижнего края полотна.

Установка петель на калитку из профлиста

При выборе замка для ворот из профнастила необходимо обращать внимание на условия его эксплуатации, указанные изготовителем в паспорте. Замок должен быть спроектирован для наружной установки . При выборе сердцевины замка предпочтение следует отдавать тем, которые открываются изнутри без ключа. Это убережет вас от проблем, если зимой в замке замерзнет вода.

При открывании полотна внутрь замок может быть как врезным, так и накладным. Если ворота открываются наружу, на них ставится только врезной замок. Замок и ручку для профнастила обычно устанавливают на высоте примерно 90 см.

Из замков врезных самые удобные специальные Замки узкого профиля предназначены для установки в профильные трубы. Сам принцип их установки частично защищает их от влаги и пыли, что увеличивает срок их службы.


Замок для узкопрофильных ворот из профнастила

Перед тем, как врезать замок в ворота из профнастила, необходимо разметить место его установки: прямоугольный паз для корпуса и круг для сердечника. Кроме того, лучше сразу наметить места крепления ручки. Далее процесс установки достаточно прост:

  1. С помощью болгарки делают надрезы по длинным сторонам.
  2. По коротким сторонам сверлом просверливаются отверстия как можно ближе друг к другу. Сверлить нужно не по самой маркировочной полосе, а немного внутри прямоугольника.
  3. Для установки врезного замка в профнастил до нужной формы отверстие доводят напильником.
  4. Металлическим бором вырезаются круглые отверстия под сердечник. В случае его отсутствия также можно использовать сверление по контуру и доводку напильником.
  5. Просверлите отверстия для крепежных винтов.
  6. Место вокруг замка очищается от ржавчины, грунтуется и красится.
  7. Устанавливается замок на ворота из профнастила, но без накладок — они монтируются после зашивания каркаса.

На этом установка замка в раму завершена. Однако, поскольку поставить замок на профнастил – это только полдела, работа на этом не заканчивается. Необходимо установить ответную часть в опорную колонку. Этот этап осуществляется после монтажа ворот на столбы.


Наглядный пример того, как вставить замок в профнастил (нажмите для увеличения)

Дополнительно на ворота из профнастила можно установить замок или защелку. Такие решения имеют смысл как с точки зрения повышения безопасности, так и для удобства – особенно если ворота часто используются. В этом случае его проще закрыть на защелку, чем каждый раз возиться с замком. Также можно сразу приобрести замок с защелкой, а не устанавливать его отдельно.

Как установить ворота из профнастила на опорные столбы?

По прошествии нескольких дней бетонная смесь в основаниях опорных столбов набрала часть прочности, и сборка каркаса завершена, можно устанавливать калитку из профнастила.

Для этого под раму подкладывается деревянный брусок. С помощью уровня ворота выставляют строго вертикально и отмечают места крепления вторых половинок петель на опорной стойке. При этом необходимо помнить, что для нормального открывания зимой полотно должно быть на 100 мм выше поверхности дорожки. Особенно, если вы устанавливаете ворота на дачу из профнастила, где зимой редко убирают снег.

Разметив места установки петель, их временно прикрепляют к опорным столбам с помощью электросварки. После проверки открывания и закрывания ворот петли обвариваются сплошным швом.

Рассмотрим

Установка ворот из профнастила своими руками требует внимательности и многократной перепроверки, так как без «свежего взгляда» со стороны легко допустить ошибку.

Если ворота установлены правильно, они не должны самопроизвольно открываться или закрываться. Чтобы она не открывалась в обе стороны, на опору напротив петель приваривается ограничитель.

По окончании сварочных работ все швы зачищают УШМ, с каркаса удаляют ржавчину и грунтуют. Затем их дважды окрашивают краской по металлу для наружных работ. При этом основную часть замка, установленного в раму, необходимо закрыть пленкой или строительным скотчем.


Каркас ворот из металлического профиля, устанавливаемого на столбы

Это предпоследний этап перед пошивом, так как на профнастил ворот также необходимо установить замок в опорную стойку. Для этого перекладину смазывают зубной пастой и запирают замок. После этого на столбе будет отмечено место, куда должно входить запирающее устройство.

Если замок простой и приемного блока нет, то нужно просто просверлить отверстие нужной формы и доработать напильником. Если есть приемный блок, то необходимо сначала разметить его расположение исходя из места входа перекладины, после чего, опять же, просверлить отверстие нужной формы. Затем сверлятся отверстия для крепежа, и устанавливается ответная часть.

Пошив ворот из профлиста

После высыхания краски полотно ворот зашивается профлистом. Как правило, для этого используется стеновой профнастил С-20 или С-21 толщиной 0,5-0,6 мм. Использование листа с меньшей высотой волны не рекомендуется.

Для крепления профлиста используются кровельные саморезы, реже — специальные заклепки. Иногда для этого используют болтовые соединения, но делать это не рекомендуется, так как в этом случае не обеспечивается необходимая защита полотна от коррозии в месте прохождения болта через профлист. Листы крепятся через каждую волну по горизонтали и в каждую поперечную балку — по вертикали.


Калитка зашитая профнастилом со сторонами, закрытые углы

При желании все стороны ворот из профнастила закрываются специальными квадратными планками в цвет профнастила. Это придает ему законченный вид и, кроме того, является дополнительной защитой каркаса от влаги.

После зашивания полотна устанавливаются накладки на замок, а также ручка на калитку из профнастила.

Дизайн ворот из профнастила

После того, как каркас готов, пора подумать о дизайне. Несмотря на относительную простоту конструкции, вариантов оформления может быть очень много, в том числе и с использованием декоративных элементов.

Простейшие ворота из профнастила представляют собой прямоугольную раму из профильной или круглой стальной трубы, на которую крепится металлический профлист. Отлично подойдут такие ворота для забора из профнастила – особенно удачно они впишутся в обычное глухое ограждение дачного или приусадебного участка. Подобное решение хорошо смотрится и с забором из кирпича или камня, в том числе при использовании в качестве опор столбов из этих материалов.

Ворота из профнастила с ковкой будут смотреться еще красивее. В этом случае профлист будет служить своеобразным фоном для декоративных кованых деталей. Кроме того, если кованые элементы закрывают весь проем, они укрепляют каркас ворот и делают его более устойчивым к взлому.

Кованые ворота из профнастила своими руками можно сделать без особых проблем. Сейчас готовые декоративные кованые детали можно купить практически в любом магазине стройматериалов. Главное не переборщить с коваными элементами, чтобы полотно ворот не выглядело пестрым и перегруженным декором.

Для начала лучше нарисовать эскиз конструкции ворот. Купленные в соответствии с эскизом детали раскладываются на полотне и привариваются к каркасу, начиная с самых больших и заканчивая самыми маленькими. Однако такие ворота из профнастила с элементами ковки выглядят намного хуже, чем изделия настоящих специалистов.


Ворота профнастил кованые — фото некоторых кованых элементов, изготовленных на производственных линиях, а также простой эскиз, который можно реализовать с их помощью.

Во-первых, профессиональная художественная ковка позволяет изготавливать очень изящные и тонкие элементы, которые невозможно изготовить промышленным способом. Во-вторых, ассортимент готовых элементов очень ограничен. И в-третьих, кованые ворота с профнастилом, сделанные профессионалом, могут отразить любую идею и являются стилистически целостными, в отличие от композитных изделий.

Наконец, ворота могут быть как отдельным объектом, так и частью ворот. Так, часто используются распашные ворота с калиткой из профнастила. Такое решение оправдано, если вы по каким-то причинам сильно ограничены в размерах входной группы — например, вы меняете старые ворота и хотите установить новые на те же опорные столбы.

При самостоятельном изготовлении ворот

Если все работы по установке и сборке ворот производились своими руками, то оплачивать придется только те материалы, которые для этого понадобились. Обычно конечная стоимость составляет до 2000-2500 рублей.

Но ворота нельзя сделать самому. Купить ворота из металлического профиля можно в строительных отделах большинства супермаркетов. Готовые ворота из профнастила также можно приобрести в специализированных компаниях, занимающихся изготовлением металлоконструкций. Там же вы можете заказать изготовление такого изделия по собственному эскизу, при этом получив бесплатную техническую консультацию. При установке таких ворот из профнастила цена их составит от 4500 рублей без учета стоимости запоров и петель.

Если для установки ворот из металлопрофиля по каким-то причинам также потребовалось привлечение специалистов, цена такой работы в разных регионах РФ составит от 2100 до 2500 рублей. И это без учета стоимости установки замка.

Профнастил можно смело назвать универсальным материалом, так как он используется в частном строительстве для самых разных нужд. Им перекрывают кровли жилых домов и хозяйственных построек, его используют для создания стен и перегородок в придомовых постройках, также он отлично подходит для заборов, ворот и ворот. Часто, кстати, бывает так, что, начиная с калитки или калитки, владелец участка на практике осознает простоту и удобство работы с этим материалом, и это стимулирует его полностью обновить старый деревянный забор своей территории, используя профнастил.

О заборе из профнастила на сайте есть отдельные публикации, а в этой статье рассмотрим, как делается ворота из металлопрофиля своими руками — схема + порядок работ. На примере этого самого маленького по площади элемента ограждения территории будет легче разобраться с принципом выполняемых операций, с необходимыми для этого инструментами, материалами и комплектующими, с основными технологическими приемами, применяемыми при монтаже.

Подготовительные этапы

Необходимые инструменты для работы

Всем известно, что при работе с металлическими деталями сварка чаще всего применяется для скрепления отдельных элементов в общую конструкцию. Действительно, это самый надежный способ фиксации для металла. Однако бывают случаи, когда использовать такую ​​технологию нет возможности, и тогда мастера прибегают к другим способам монтажа.

Итак, для изготовления и монтажа ворот с обшивкой из металлического профиля необходимо подготовить:

  • Этот прибор всегда пригодится владельцам частных домов, особенно тем, кто планирует капитальный ремонт дома или возводит на приусадебном участке хозяйственные постройки. Непрофессиональным мастерам достаточно иметь в своем инструментальном «арсенале» инверторный сварочный аппарат со сварочным током до 160÷200 А. Цену на эти устройства сегодня можно считать вполне доступной, при правильном обращении устройство прослужит долгие годы. И, кстати, поможет сэкономить еще большие суммы, так как пригласить сварщика с его оборудованием по любому поводу недешево.

Возможность самостоятельно выполнять сварку металлов — решает многие проблемы

В повседневной жизни загородного дома очень часто возникает необходимость выполнения различных сварочных работ. Оптимальный вариант, конечно же, приобрести собственное оборудование и иметь навыки работы с ним. Как правильно выбрать сварочный аппарат и с чего начать — читайте в специальной публикации нашего портала.

Цены на металлопрофиль

Металлопрофиль

  • Угловая шлифовальная машина («болгарка») и набор кругов для работы с металлом — для резки и шлифовки.
  • Отвертка — этот инструмент поможет быстро и без особых усилий закрепить листы профнастила на металлическом каркасе.
  • Разметчик поможет при разметке деталей металлоконструкции. В отличие от карандаша или маркера, чертилка дает четкие, правильные линии, которые легко вырезать.
  • Также для разметки вам понадобится металлическая линейка, рулетка, строительный угольник и уровень.
  • Зажимы — эти приспособления необходимы при сборке рамы, при установке петель и замка ворот.
  • Садовый бур диаметром 200÷250 мм поможет не только быстро и легко просверлить отверстие под установку несущих стоек калитки, но и существенно сэкономить на сыпучих стройматериалах. Это связано с тем, что яма, выкопанная лопатой, всегда будет намного шире, а значит, потребуется больший объем раствора, который используется для крепления опорных стоек.
  • Если в хозяйстве нет бетономешалки, то необходимо подготовить емкость для замеса бетона. И в этом случае качественно перемешать раствор поможет строительный миксер. Электродрель с насадкой-миксером вряд ли справится с такой задачей.
  • Лопаты, лопата и штык — для земляных работ, а также для перемешивания бетона. Если это нужно делать вручную.
  • Лом — этот инструмент используется и для рытья котлованов под столбы (если на пути бура встречается плотная горная порода), и для трамбовки щебня вокруг несущих стоек, и для «штыкования» — удаления пузырьков воздуха из раствора после него заливают в ямы.

Ранее обращалось внимание на то, что если раму калитки планируется сделать тяжелой, то есть, например, каждый ее элемент будет состоять из двух профильных труб или общая высота будет более 2000 мм, то рекомендуется связать опорные стойки в верхней части перекладиной. Такая конструкция будет более жесткой и поможет снять нагрузку с опорных ножек. Не возбраняется размещать такую ​​же перемычку снизу.

Калькулятор расчета количества бетона для установки стоек и ингредиентов для его изготовления

Приведенный ниже калькулятор позволит быстро рассчитать, сколько требуется бетонного раствора М200 для установки одной стойки калитки.

  • В программе расчета предусмотрена возможность изменения высоты бетонной заливки колодца.
  • Кроме того, в общее количество бетона можно включить тот объем, который необходим для полного заполнения полости трубы. При выборе этого пункта появятся дополнительные поля для ввода данных. Учитывая, что для стоек могут использоваться различные трубы, в алгоритм расчета включены параметры наиболее подходящих размеров квадратных, прямоугольных и круглых труб для этой цели.
  • Ответ будет дан как в общем количестве бетона, так и с разбивкой по ингредиентам — цемент ПЦ400, песок, щебень и вода. Количество ингредиентов оценивается по массе и по объему.

Лист стальной профнастил (профнастил) с покрытием полимерными и антикоррозионными составами широко применяется в кровельном производстве и в качестве материала для создания всевозможных заборов, шлагбаумов, ворот. Почему они так популярны? Ответ на этот вопрос, а также подробную инструкцию по использованию профлиста для строительства ворот своими руками вы найдете в этой статье.

Типы конструкций

Ворота распашные

Перед началом строительства необходимо выбрать подходящую конструкцию.

Отличие заключается в способе открывания, по этому признаку различают следующие виды ворот:

  • распашные;
  • выдвижной;
  • раздвижной.

Распашные – более привычный и распространенный вариант, при котором створки ворот открываются внутрь или наружу. Конструкция состоит из двух стоек с закрепленными на них створками, обшитыми профилированными листами; ворота обычно изготавливаются отдельно. Механизм открывания таких ворот работает плавно (если петли с подшипниками исправны).

Открывание створок чаще производится вручную, но может быть установлена ​​и автоматическая система. Среди достоинств навесной конструкции — простота сборки и доступность, а недостаток — обязательное наличие свободного места для открывания.


Откатные конструкции экономят свободное пространство

Откатные и откатные ворота, как видно из названия, не распахиваются, а въезжают на ограждение по специальным рельсам, рационализируя использование территории. Они подходят для установки в помещениях с ограниченным количеством свободного пространства и создают комфортные условия для проезда габаритного транспорта. Но есть и минусы – цена выше, чем в случае с раздвижной конструкцией, так как требуется установка дополнительного оборудования, да и монтаж более трудозатратный.

Преимущества профлиста

Ворота также могут быть изготовлены из обычного листового металла, кованых элементов или дерева, но есть причины, по которым рациональнее будет использовать профлист. К достоинствам этого материала можно отнести:

Профнастил недостатки

Несмотря на все вышеперечисленные преимущества, у профлиста есть и недостаток, который необходимо учитывать перед началом строительства. Этот материал склонен к вмятинам, что особенно ярко проявляется, если выбраны слишком тонкие листы. Поэтому для создания прочной и прочной конструкции на толщине профлиста лучше не экономить.

Еще одним недостатком является повышенная уязвимость материала в местах застежек и швов, соединяющих части листа. Там может образоваться ржавчина, ухудшающая прочностные характеристики конструкции. Чтобы снизить риск появления ржавчины, стоит приобретать листы такого размера, чтобы не приходилось делать соединительные швы на створках ворот.

Подготовка к работе

Подготовка начинается с замера длины и высоты будущей калитки, после чего закупаются необходимые материалы.

Для изготовления распашных ворот из профлиста своими руками вам потребуются:

  1. Металлические трубы диаметром не менее 10 см или деревянный брус сечением 15 см — для опор.
  2. Профлист.
  3. Каркасные металлические трубы с толщиной стенки 2 мм.
  4. Грунтовка и краска.
  5. Стальные заклепки для крепежа или винтов.

Составление чертежа поможет не ошибиться с количеством материала

Чтобы не приобрести лишнего, не помешает заранее рассчитать площадь конструкции. Расчеты выполняются по стандартной формуле с учетом длины и ширины. Необходимую длину каждой опоры рассчитывают, добавляя к планируемой высоте ворот еще 30%. Этот шток будет подземной частью опорных столбов.

Из инструментов пригодятся: дрель, болгарка, сварочный аппарат. Не обойтись без измерительных инструментов, молотка, садового бура и клепальщика. Порядок дальнейших действий рассмотрим на примере распашной конструкции.

Подготовка ямы

Наметив места установки стоек ворот, садовым буром проделывают в них отверстия. Их глубина зависит от высоты ворот и равна 1/3 надземной части опор. При этом учитывайте, что опорные столбы должны возвышаться над землей так, чтобы был запас в 50 см от габаритов дверного полотна. В дальнейшем это позволит приварить двери с запасом 30 см снизу и 20 см сверху, чтобы конструкция свободно открывалась и можно было украсить ее декоративными элементами.

Важно! Ширину ям под металлические опоры делают больше, чем в случае с деревянными столбами.


Яма под столб ворот

Установка столба ворот

Опорные столбы должны быть ровными

Подготовка к установке и установка опор различаются в зависимости от материала, из которого они изготовлены. Деревянные столбы должны быть предварительно обработаны антисептиками, а их нижняя часть должна быть покрыта горячим битумом или гудроном, а металлические столбы должны быть очищены от ржавчины, окрашены и снабжены верхними заглушками для предотвращения скопления влаги внутри труб.

После подготовки опоры из бруса устанавливают в ямы и оставшееся свободное пространство постепенно засыпают мелким щебнем, утрамбовывая его до закрепления столбов. При этом не забывайте проверять ровность установки опор строительным уровнем. Монтаж металлических труб отличается тем, что после заполнения дна ям гравием и установки внутри опор оставшиеся пустоты заполняются бетонным раствором.

Выбор профлиста для рамы ворот

Как было сказано выше, правильный выбор материала – залог прочности и долговечности ворот. Профильные листы различаются по толщине, высоте ребер и делятся на три группы:

  • Стеновые (маркировка «С»). Они используются для строительства заборов и имеют небольшую высоту ребра, легче и тоньше, чем другие виды.
  • Перевозчики (маркировка «Н»). Такие профилированные листы чаще используются в кровельных работах, они прочнее стеновых, но стоят дороже и весят больше, из-за чего их использование в строительстве ворот нецелесообразно.
  • Универсал (маркировка «НС»). Подходит для возведения кровель и ограждений, по своим характеристикам и параметрам располагается между стеновыми и несущими профлистами.

Чтобы сделать надежные ворота и калитку из профнастила своими руками, приобретите стеновой профлист марки С8 или С10. Подходящая толщина материала 0,4-0,8 мм, высота волны 8-15 мм. Вес этих листов варьируется в пределах 25-40 кг, что позволяет монтировать их вдвоем, без привлечения грузоподъемной техники.

Изготовление каркаса

Для изготовления каркаса подходят трубы прямоугольного сечения (20х40 мм) или деревянные брусья. Материал для каркаса каркаса должен соответствовать тому, из которого изготовлены опоры. Сборка осуществляется на ровной площадке размером не менее одной створки ворот. Правильность стыковки элементов каркаса рекомендуется контролировать угольником (измерительным инструментом).

Устройство ворот

Прямоугольная рама сварена из труб, углы ее усилены стальными швеллерами. Также желательно через равные промежутки разместить на раме два горизонтальных ребра жесткости. Затем к каждой створке ворот (верхней и нижней) привариваются петли.

Внимание! Если у вас есть ворота в одной из створок, то схема изготовления рамы будет другой. Внутри створки делается рама нужного размера из поперечных и продольных швеллеров, прикрепленных к основной раме.

Обшивка рамы ворот листами профнастила

Крепление обрешетки к раме осуществляется на горизонтальной поверхности, до навешивания конструкции на петли. Крепеж представляет собой стальные заклепки или шурупы с шестигранной головкой, подобранные под тон листов профнастила. Если каркас сделан из бруса, то материал обшивки можно закрепить на нем саморезами.

В случае, когда профлиста не хватает на всю створку, два куска материала, наложив их внахлест, соединяют саморезами. Монтаж готовых ворот осуществляется с помощью лебедки, закрепленной на верхней балке ворот.


Готовая конструкция

Как видите, сделать ворота из профлиста своими руками вполне реально. Вам нужно только спланировать работу, приобрести качественный материал и смонтировать его в соответствии с технологией. Не откладывайте дело в долгий ящик, ведь всего за 2-3 дня вы украсите и обезопасите свой двор новыми надежными воротами.

Ворота — один из видов конструкций, которые может построить практически каждый домовладелец самостоятельно. Тем более, что современные строительные материалы позволяют делать эту работу без лишней головной боли. К таким материалам относится профнастил. Это достаточно прочный материал, имеет хорошую внешнюю защиту от влаги. Полимерное покрытие профнастила имеет широкую цветовую гамму, благодаря чему покупатель может собрать ворота по своему вкусу. Небольшое тоже имеет большое значение: конструкция ворот достаточно легкая.

Типы ворот

Существует четыре основных типа ворот:

  • Распашные
  • подъем
  • Откат
  • Прочее (рулонное, декоративное и т. д.)

Ворота распашные больше подходят для самостоятельного изготовления.

Ворота откатные

Ворота данного типа позволяют экономить место в момент их открывания: полотно конструкции перемещается вдоль забора (гаражная стена). Различают три типа конструкции откатных ворот: подвесные, консольные и на колесах. Наиболее оптимальными являются консольные ворота, так как они не ограничивают въезд автотранспорта.

распашные ворота

Традиционный тип ворот по-прежнему наиболее распространен. Несмотря на их существенный недостаток — требование наличия свободного места для распахивания крыльев, они привлекают простотой конструкции и дешевизной.

Ворота декоративные

Ворота декоративные обычно украшаются элементами художественной ковки. Для того, чтобы сделать красивые ворота самостоятельно, вовсе не обязательно быть кузнецом: можно просто купить элементы декора, а навыков сварщика достаточно, чтобы собрать их в единый узор. Стоимость деталей зависит от их сложности и габаритных размеров. Так, например, вставки диаметром 40 мм и длиной 130 мм можно приобрести за 63 рубля. кусочек. Наконечники стоят от 35 рублей. до 600 рублей за штуку. А побеги винограда модно купить всего за 65 рублей. Так же, как и ворота, его можно изготовить с помощью ковки.

Ворота из профлиста своими руками: этапы работы

Процесс изготовления ворот рассмотрим на примере распашной конструкции, как наиболее простой.

Процесс изготовления и установки ворот состоит из следующих этапов:

  • Подготовительные работы
  • Установка опор ворот (столбов)
  • Изготовление рамы ворот
  • Обшивка каркаса профнастилом

Подготовительные работы

В перечень подготовительных работ входит и выбор типа ворот, но так как мы решили остановиться на распашной конструкции, то нам остается только:

  • Подобрать нужный материал стойки
  • Выберите тип настила
  • Рассчитать необходимое количество материалов

Выбор материала

Для изготовления столбов можно использовать:

  • Массивное бревно круглое диаметром 20 см
  • Брус деревянный сечением 150х150 мм
  • Труба профильная 80х100 с толщиной стенки 7 мм
  • Швеллер с толщиной штабеля 14 — 16 мм

Прежде чем приступить к выбору профнастила, стоит ознакомиться с его видами. На строительном рынке представлены три группы профильных листов:

  • Марка «С»: изготовлены из тонкого оцинкованного листа, высота ребра небольшая. Марка «С» характеризуется высокой прочностью и легкостью
  • Марка «НС»: по сравнению с предыдущей маркой имеет большую высоту волов и толщину металла. Прочность этой марки выше, но она и тяжелее марки «С» 9.0020
  • Марка «Н»: профлист тяжелый, имеет повышенную прочность, применяется для обшивки больших ангаров и кровли больших площадей

Наиболее подходящим материалом для обшивки ворот является марка «С» — С8 или С10. Цифра в маркировке указывает на высоту волны, при этом толщина материала находится в пределах 0,4-0,8 мм. Готовое полотно ворот будет весить до 25 кг, поэтому при их изготовлении не потребуются подъемные механизмы: достаточно будет одного помощника. Цена 1 кв.м листа шириной 1200 мм (с полиэфирным покрытием) составляет в среднем 180 руб.


Размеры профнастила С10 и С8

Расчет потребности в материалах

Для расчета потребности в материалах необходимо набросать эскиз будущей калитки с нанесенными на нее размерами (шириной и высотой изделия, ширина каждого листа).

Каркас проще всего изготовить из профильной трубы сечением 40х20 или 60х40 (в зависимости от габаритов ворот). Для расчета его общей длины нужно:

  • Умножить ширину одной створки на 6
  • Умножить высоту кадра на 4
  • Добавить полученные продукты

Количество профнастила определяется просто: нужно рассчитать площадь одной стороны створки и результат умножить на 4. Не забудьте учесть необходимый нахлест между листами.

Если стойки для навешивания ворот еще не установлены, ширину конструкции лучше отрегулировать с учетом стандартных размеров профлиста: в этом случае вы избежите необходимости его подрезки. Если есть необходимость подогнать размер профлиста, попробуйте заказать раскрой на заводе. При отсутствии профессионального оборудования выполнять эту работу без повреждения материала и ухудшения его внешнего вида.

Длина опоры ворот состоит из двух значений:

  • Высота ворот плюс 500 мм
  • Подземная часть, равная одной трети надземной части колонны

Полуметровый запас высоты надземной части колонны позволяет сохранить зазор между створками ворот (их нижним краем) и землей (20-30 см) и приварить сверху декоративные элементы.

Одновременно с воротами стоит заняться изготовлением калитки. Простую сможет сделать даже начинающий мастер. Калитку, калитку и забор лучше всего сделать в одном стиле, чтобы обеспечить привлекательный внешний вид.

Замок поможет предотвратить проникновение посторонних лиц на территорию. Читайте про замки из профнастила. Сегодня существуют разные виды замков, которые можно приобрести в магазине.

Установка ворот из профнастила

Установка столба

Отметив место установки ворот, с помощью лопаты или садового бура выкапывают ямы для установки опор. От прочности столбов зависит устойчивость ворот, поэтому для их изготовления лучше всего выбирать стальной прокат, например, профильную трубу. Для его установки необходимо просверлить отверстие диаметром от 200 до 500 мм. Глубина ямы обычно составляет 1200 мм. Очищенные от ржавчины, окрашенные на земле трубы опускают в котлован и заливают цементным раствором. Верх трубы закрывается заглушкой для предотвращения попадания в нее снега и дождевой воды. Перпендикулярность столба контролируется отвесом. Навеску ворот на столбы можно изготовить за день.

Изготовление рамы

Для сборки рамы необходимо подготовить ровную площадку, на которой полностью уместилась бы хотя бы одна створка ворот. Квадрат используется для контроля прямых углов. Каркас сварен ручной электродуговой сваркой, углы конструкции дополнительно усилены стальными уголками. Длинные стороны каркаса разделены на три части, в этих местах приварены перемычки, параллельные короткой стороне конструкции. К этим же точкам привариваются петли ворот.

Накладка ворот

Каркас можно обшить профлистом сразу после сборки. Для крепления кожуха используются специальные винты с шестигранной головкой. Цвет головки шурупа подобран под цвет профнастила.


Схема установки ворот из профнастила

Привариваем петли

Опытные строители говорят, что прямые петли лучше приваривать к створкам ворот первыми, пока они лежат горизонтально. На половину петли (под ее нижнюю часть) укладывается пластиковый лист толщиной 2-4 мм. Верхняя часть петли захватывается с конца. Так как в нашей конструкции опора имеет прямоугольное сечение, петли необходимо приварить заподлицо. Закрепив таким образом две петли, к ним прикладывают брусок 30х30 мм и на него укладывают остальные петли.

Затем ворота устанавливаются на «родное» место, под их середину устанавливается подставка. Промежуток между крыльями 1,2-2 см, между листом и столбом — 2-5 см. Петли привариваются к опорам снизу вверх.

Видео об изготовлении ворот из профнастила

Монтаж калитки и ворот из профнастила без применения сварки. Подробно показан процесс установки.

Ворота своими руками из профлиста. Использовался профнастил марки С8.

Каликта и ворота из профнастила

Подробная инструкция по установке откатных ворот из профнастила.

Проживая в частном доме, каждый человек по понятным причинам желает не только защитить свой участок от посторонних, но и установить на нем удобные ворота с калиткой. При выборе подходящего варианта стоит обратить внимание на ворота из профнастила с калиткой, популярность которых в России обусловлена ​​бюджетной стоимостью, а также эстетической красотой. Секрет востребованности профнастила в том, что этот материал как нельзя лучше подходит для ворот. Ведь он обладает такими качествами, как долговечность, относительно небольшой вес и универсальность использования.

Широкий выбор размеров и цветов ворот из профнастила

Одним из преимуществ таких ворот является то, что они могут быть изготовлены по индивидуальным размерам, в зависимости от требуемой ширины пролета, а также пожеланий заказчика. Многие делают такие конструкции самостоятельно, ведь если иметь элементарные слесарные навыки, уметь сваривать металл, то при правильном подходе это вполне по силам многим. Широкая цветовая гамма дает возможность подобрать оттенок, который лучше всего будет гармонировать с забором, домом и дворовыми постройками.

Чтобы ворота металлические распашные с воротами из профнастила были прочными и долговечными, важно учитывать следующее:

  1. На первом этапе необходимо составить эскизный проект, в котором важно определить размеры конструкции, тип используемого материала и его количество, рассчитать весовую нагрузку, а также необходимую фурнитуру (петли, ручки, замки)
  2. Материалы должны быть качественными, и это касается не только профнастила, который необходимо приобретать у проверенного производителя, но и профилированной трубы прямоугольного или квадратного сечения, из которой будет вариться каркас. Это же касается и фурнитуры, которая должна быть устойчивой к износу, а также необходимых дополнительных элементов: саморезов, заклепок-«шляпок», засовов, стопоров и прочего.
  3. Одним из самых сложных этапов работы является выравнивание отдельных участков профиля для получения правильного прямоугольника, что сделать непросто из-за большого размера, поэтому здесь используется слесарный уголок.
  4. Дверной проем может располагаться не только с одной из сторон, но и ближе к середине, что зависит исключительно от желания заказчика
  5. Учитывая высокую нагрузку, которую будут испытывать опорные столбы, следует уделить особое внимание их соответствующему сечению, а также грамотному бетонированию.

Важно понимать, что сделать калитку и калитку из профнастила своими руками вполне реально, но для этого потребуется определенное количество времени и сил.

При изготовлении рамы и створок заготовки лучше всего сваривать на ровной поверхности с минимальными перепадами высот, для чего можно постелить на землю лист железа или жесть.

Если человек сомневается в своих силах, можно обратиться в специализированную компанию, оказывающую соответствующие услуги. Доверив проектирование, строительство и монтаж опытным специалистам, заказчик получает уверенность в том, что ворота с калиткой будут изготовлены в короткие сроки, которые прослужат долгие годы. При этом ворота из профнастила с калиткой внутри, чертеж которых предоставляется заказчику на согласование, должны быть изготовлены из сертифицированных материалов.

Варианты ворот из профнастила с калиткой

Разновидностей таких конструкций много, в зависимости от размера и конфигурации, но в целом можно выделить 3 наиболее популярных типа:


Не все виды используются в качестве облицовочный материал, но только марок «Н», «С» и «НС» стенового типа, толщина металла которых не менее 0,5 мм. Выбирая подходящие профнастил с калиткой, важно проверить, чтобы профнастил имел качественное полимерное покрытие, а также был изготовлен из оцинкованного металла. Это позволит избежать разрушительного процесса коррозии и максимально продлить срок службы конструкции. В качестве дополнительной отделки несущие столбы можно обложить декоративной кладкой из красного облицовочного кирпича.

Многочисленные фото профнастила с калиткой, представленные в интернете, помогают владельцам быстро определиться, какой вариант им больше подходит. Особенно привлекательно смотрятся ворота с дополнительной отделкой коваными элементами, благодаря которым можно придать конструкции неповторимость и «богатство».

Если конструкция изготовлена ​​не из нового металла, а из бывшей в употреблении трубы, ее необходимо обработать преобразователем ржавчины, после чего загрунтовать и покрасить.

Планируя оформить заказ на изготовление ворот из профнастила с калиткой, лучше обратиться в компанию, которая также может доставить и установить конструкцию под ключ. Это очень удобно, так как избавляет человека от необходимости отдельно искать бригаду профессиональных монтажников. Для того чтобы быть уверенным в том, что ворота будут изготовлены качественно, лучше всего заключить с компанией письменный договор, в котором будут отражены права и обязанности сторон.

Как сделать ворота из профнастила — видео

конструкция, материалы, конструкция, фотоотчет

Одним из самых недорогих заборов для дачи или частного дома является профнастил. Его конструкция проста – вкопанные столбы, к которым крепятся поперечные лаги. К этой решетке с помощью шурупов или заклепок крепится профлист. Все действительно просто, особенно если вы умеете пользоваться сварочным аппаратом. Хотя есть технология без сварки — на болтах или на деревянных балках. В любом случае построить забор из профнастила можно своими руками. Всю работу при необходимости можно выполнить в одиночку, но при монтаже листов удобнее с помощником.

Содержание статьи

  • 1 Металлическая столбовая конструкция
  • 2 Способы крепления лаг к столбам
  • 3 Профнастил для забора
  • 4 Способ крепления профлиста к каркасу
  • 5 Изготовление забора своими руками из профнастила: фотоотчет
    • 5. 1 Металлоподготовка
    • 5.2 Установка столбов
    • 5.3 Установка перемычек
    • 5.4 Монтаж профлиста
  • 6 Забор из профлиста с кирпичными столбами
  • 7 Фото конструкции заборов из профлиста

Столб металлический

Самое простое изготовление — забор с вкопанными в землю металлическими столбами. Можно использовать трубы круглого или квадратного сечения, но с квадратными удобнее работать – профилированные.

Заборная конструкция из профнастила со столбами

Длина столбов берется в зависимости от желаемой высоты забора, плюс добавляется от 1 до 1,5 метра на углубление в землю. Закапывать в землю необходимо ниже глубины промерзания грунта. Для каждого региона грунт промерзает на разную глубину, но в Средней России она составляет около 1,2 м. При определении глубины, на которую вы закапываете трубы, лучше перестраховаться и сделать отверстия глубже. В противном случае силы зимнего пучения стойки просто вытолкнут, и ваш забор упадет (см. фото).

Недостаточное заглубление опорных столбов привело к тому, что ограждение было перекошено

Для столбов обычно берется профилированная труба сечением 60*60 мм с толщиной стенки 3 мм. Расстояние между столбами от 2 до 3 метров. Чем толще профлист, тем реже можно ставить столбы. Если грунт тяжело перекапывается, имеет смысл сделать расстояния больше, иначе можно сэкономить на покупке металла – чем тоньше, тем дешевле и разница в цене существенная.

Лаги для забора из профлиста изготавливаются из профильной трубы 40*20 или 30*20 мм. Второй вариант – деревянные бруски 70*40 или около того. При использовании древесины экономится значительная сумма, но древесина быстрее увядает, к тому же коробится от влаги. Скорее всего, через несколько лет вам придется менять лаги, и они уже будут металлическими. Но как эконом вариант на несколько лет пойдет.

Забор из профнастила на деревянных бревнах

Делая забор из профнастила своими руками с деревянными бревнами, не забудьте тщательно обработать древесину антибактериальным составом (например, Сенеж Ультра). Делать это лучше в ванной – бруски на 20 минут погрузить в раствор полностью. Так они прослужат дольше.

Количество лаг зависит от высоты забора. До 2 метров – достаточно двух, от 2,2 до 3,0 метров необходимо 3 направляющих, еще выше – 4.

Подробно о выборе и устройстве фундамента для забора читайте здесь.

Способы крепления лаг к столбам

Металлические лаги приваривают либо между столбами, либо спереди. Первый способ более трудоемкий, да и отходов получается больше: приходится резать трубы на куски. Но при таком расположении лаговая конструкция получается более жесткой: каждый столб служит опорой для листа и он меньше «гуляет», при желании вдоль него можно поставить пару дополнительных креплений.

Если сваривать трубы перед столбом (со стороны улицы) работы меньше, но резать все равно придется и отходы будут: надо чтобы сварной шов двух секций приходился на столб . Разве что угадать расстояние, чтобы они легли ровно. Тогда вы заранее закупаете материалы, а затем рассчитываете шаг установки столбов.

Приварить металлические лаги к столбам можно двумя способами

Для крепления деревянных брусков спереди или по бокам приваривают держатели — металлические уголки или П-образные направляющие. Затем в них просверливаются отверстия и крепятся болтами или саморезами.

Есть вариант сборки забора из профнастила без сварки. Для этого существует специальный крепежный элемент, который называется Х-образная скоба. Это крестообразная пластина с загнутыми краями, которая крепится на саморезы.

Х-образный кронштейн для забора из профлиста без сварки

Так все выглядит в смонтированном состоянии.

Профнастил для заборов

Для заборов используется профлист с маркировкой С — для заборов и стен. Есть еще Н и НС, но для заборов они не годятся — это больше кровельные материалы. Маркировка А и R встречается редко, для ограждений можно использовать профили А.

В маркировке после буквы стоит цифра — от 8 до 35. Она обозначает высоту ребра в миллиметрах. Так С8 означает, что профлист предназначен для забора, а высота волны 8 мм. Чем выше высота волны, тем жестче будет поверхность. При сильном ветре берите хотя бы С10, а то и С20.

Толщина листа — от 0,4 до 0,8 мм. Самый оптимальный вариант – толщина 0,45 мм или 0,5 мм. Они подходят для заборов высотой до 2,5 м. Если нужен выше, берите не менее 0,6 мм.

Высота створки обычно в районе 2 метров, можно встретить 2,5 м. Ширина самая разная — от 40 см до 12 метров. Разные фабрики выпускают профнастил разного формата.

Стандартная палитра цветов, в которые окрашены листы профнастила

Профнастил может быть оцинкован, может быть окрашен (окрашен на 15-25% дороже, чем оцинкованный). Наносится два вида краски: порошковая и полимерная. Порошковая покраска долговечнее, но и дороже.

Есть листы с одной стороны окрашенные — с другой оцинкованное покрытие, покрытое серой грунтовкой, есть — по две. Двустороннее покрытие естественно дороже одностороннего, но и вид лучше, и срок службы дольше.

Это вид со двора на двусторонний забор

Опорные трубы и бревна забора обычно грунтуют, а затем красят. И как-то так получилось, что их покрасили темной краской. Прикрепив затем к ним профилированный лист, окрашенный с одной стороны, получается хорошо заметный «скелет» на светло-сером фоне. На небольшой площади это может быть критично. Обратите внимание, и при строительстве забора из профнастила своими руками покрасьте несущий каркас в светло-серый цвет. Результат вас порадует: со двора он выглядит намного лучше.

Как крепить профлист к каркасу

Лист крепится саморезами или заклепками. Саморезы для профлиста оцинкованы и окрашены. Подберите их под цвет забора. Затяните отверткой, используя насадку.

Шаг установки зависит от длины волны и высоты забора. Чем выше забор, тем чаще нужно устанавливать крепления. Хорошо держится, если крепить через волну для увеличения прочности, двумя лагами можно ставить в шахматном порядке, а не одну над другой.

При установке важно установить первый лист вертикально. Тогда все остальное установится без проблем. При укладке листов следующий идет к уже поставленному на 1 волну. Прикреплен к нижней части волны. Саморез необходимо устанавливать строго перпендикулярно. Затем отверстие закрывается шайбой и отложения не будут приводить к отслаиванию краски.

Как прикрепить профлист к забору смотрите видео.

Забор из профнастила своими руками: фотоотчет

Построен забор из соседей и фронтальный. Общая длина 50 метров, высота 2,5 метра. На лицевой используется коричневый профлист, на бордюр — оцинкованный, толщиной 0,5 мм, марка С8.

Дополнительно отправлены следующие материалы:

  • на столбах труба профилированная 60*60 мм, толщина стенки 2 мм, длина трубы 3 м;
  • 80*80 мм со стенкой 3 мм ставились на столбы ворот и калитки;
  • лаги 30*30 мм;
  • рамка ворот и калитки 40*40 мм;

Готовый забор из профнастила своими руками строит один человек

Забор устанавливается на металлические столбы, между которыми затем заливается цоколь. Хозяевам нужно, так как перед забором планируется разбить цветник (под него видно сделанный забор). Он также нужен для того, чтобы вода не заливала двор во время сильных ливней. Металлические листы крепятся не сразу от земли, а немного отступают. Этот зазор закрывается высечкой — лентой, остающейся в некоторых производствах. Это делается специально, чтобы не перекрывать подачу воздуха, чтобы земля быстрее просыхала.

Готовое ограждение, вид изнутри

Подготовка металла

Первый этап – подготовка труб. Труба приходит со склада ржавая, чтобы она долго служила, ее надо зачищать, потом обрабатывать «Антикором» и потом красить. Удобнее сначала подготовить все трубы, загрунтовать и покрасить, а потом только приступать к монтажу. Ржавчину счистил металлической щеткой, насаженной на болгарку.

Трубы необходимо очистить от ржавчины

Трубы на складе были всего 6 метров в длину. Так как высота забора 2,5 метра, нужно закопать еще 1,3 метра, общая длина столба должна быть 3,8 метра. В целях экономии его разрезали пополам на 3-метровые куски, а недостающий кусок дополнили имеющимся в хозяйстве разным металлоломом: срезанными уголками, фитингами, кусками разных труб. Потом все зачистил, загрунтовал и покрасил.

Установка столбов

Сначала были установлены две угловые стойки. Отверстия просверлил купленным в магазине сверлом. Грунт нормальный, на одну лунку глубиной 1,3 метра ушло минут 20.

Отверстие для столбов

Первый столб был установлен горизонтально и так, чтобы он возвышался на высоту 2,5 метра над землей. Для установки второго нужно было отбить высоту. Пользовался водяным уровнем. Наливать надо так, чтобы не было пузырей — из ведра, а не из-под крана, иначе залежится.

Вторую стойку установили по отбитой отметке (поставили на брусок, поставленный рядом с дырой) и забетонировали. Когда цемент схватился, между столбами натянули тетиву, по которой выровняли все остальные.

Технология заливки стандартная: в отверстие устанавливался сложенный вдвое рубероид. Внутрь поставили трубу, залили бетоном (М250) и поставили вертикально. Уровень контролировался отвесом. Очень важно правильно расположить столбы, иначе перекосит весь забор.

В процессе работы несколько раз выяснялось, что бетон заливается не внутрь рулонного рубероида, а между ним и стенками котлована. Выгребать его оттуда — маленькое удовольствие, потому что выступающая часть была срезана на лепестки, прибита к земле большими гвоздями. Задача решена.

Итак, кровельный материал был закреплен

После застывания бетона была изготовлена ​​переносная опалубка из досок, обтянутых плотной пленкой. С их помощью был залит цоколь. Чтобы она была прочнее, к стойкам с двух сторон по днищу привариваются прутья арматуры. Вокруг них поставили опалубку.

Опалубка цоколя

Установка перемычек

Очищенные, загрунтованные и окрашенные трубы поперечины вырезаны и сварены. Варится между столбами. Их также утомительно ставить в уровень, чтобы было легче исправить.

Варочные перемычки

После окончания сварки все сварные швы зачищаются проволочной щеткой, обрабатываются «Антикоррозийным составом» и окрашиваются.

Монтаж профлиста

Так как верхняя перемычка проходит по самому верху ограждения, и приварена ровно по уровню, проблем с выравниванием и установкой листов не возникло. Их крепили сначала по краям, затем устанавливали промежуточные саморезы. Чтобы их было легче разместить ровно, между крайними натянули нитку.

Гладкие крепления тоже красивы

Затем приварили и прикрепили ворота. В качестве завершающего штриха сверху устанавливаются дополнительные элементы – П-образный профиль, закрывающий верх забора, и заглушки для труб.

Окончательный вид забора из профлиста, сделанного своими руками

Как вы понимаете, особо сложного ничего нет. Важно ровно выставить стойки и сварить каркас. Это основная задача. Много времени — около 60% уходит на подготовку труб — чистка, грунтовка, покраска.

Забор из профлиста с кирпичными столбами

Профлист в сочетании с кирпичными столбами выглядит солидно

Конечно, забор с кирпичными столбами выглядит более декоративно. При желании вы можете это сделать, но это займет больше времени. Есть два варианта:

  • Сделать полноценный ленточный фундамент. Но это долго и дорого. На хорошо дренированных почвах можно делать мелкозаглубленный фундамент, на пучинистых придется копать ниже глубины промерзания грунта. И хотя лента будет неширокой, работы предстоит много – вырыть траншею на всю длину забора, поставить опалубку, ввязать арматуру, залить и потом закончить. Сверху поставить кирпичные столбы. Крепкий, надежный, но дорогой.
  • Изготовить по схеме, описанной выше: несущие стойки с основанием. Кирпич кладется вокруг столбов. Этот метод менее затратный. О том, как класть кирпичные столбы читайте здесь.

Схема строительства забора с кирпичными столбами

Вся технология та же, только требуется более жесткое армирование — два пояса из двух прутьев диаметром 10-12 мм. В столбы необходимо будет установить закладные элементы, к которым будут крепиться направляющие. Их (закладные) можно приваривать к трубе, после того как она будет выставлена ​​и раствор схватится.

Фото конструкции заборов из профлиста

Часто профлист сочетают с ковкой, иногда из профилированной трубы варят каркас, в него монтируют профлист, и все это украшают металлическими узорами- кованые или сварные. Еще один вариант сделать забор нестандартным – установить волну не вертикально, а горизонтально. Казалось бы, небольшое изменение, но взгляд другой. Некоторые идеи в фотогалерее ниже.

908:35
Горизонтальный забор из профлиста
Красивое сочетание камня, ковки и красно-коричневого листа
Столбы из круглой металлической трубы, к ним с обратной стороны приварены планки, к которым крепится лист
Ковка и вставки из поликарбоната
Еще вариации на ковку
Окраска может быть неравномерной.
Нелинейный верх требует доработки

Как построить ворота: подробная инструкция

Ворота – визитная карточка любого дома. Самое первое, что увидят ваши гости – это ворота, поэтому важно знать, как построить ворота для вашего забора.

Ворота — визитная карточка любого дома. Самое первое, что увидят ваши гости – это ворота, поэтому важно знать, как построить ворота для вашего забора.

Характеристики ворот

Почему так важно выбрать ворота, наиболее подходящие для вашего типа забора? Это самый важный этап, так как от этого будет зависеть:

  • удобство пользования;
  • эстетичный внешний вид;
  • затраты на производство;
  • расходы на содержание в рабочем состоянии.

Ворота должны соответствовать определенным требованиям:

  • обеспечивать определенный уровень безопасности;
  • эффективно открываться для обеспечения беспрепятственного прохода или перемещения габаритных предметов;
  • имеют отдельные запорные элементы;
  • соответствуют общему стилю дома и всего участка;
  • выглядят эстетично.

Материалы изготовления ворот

Для всего строительства коттеджей, загородных домов, таунхаусов необходимо знать как построить ворота . Сегодня, благодаря развитию современных строительных технологий, ворота можно изготавливать из различных материалов. Существуют следующие виды этой конструкции:

  1. Ворота деревянные. Ворота из дерева – отличное решение, если вы хотите сэкономить и сделать конструкцию своими руками. Легкая деревянная конструкция снижает нагрузку на несущие стойки, а значит, может быть менее громоздкой.
  2. Кованые ворота. Это отличный вариант для людей, которые могут позволить себе потратить немалую сумму денег на ворота для сада или загородного дома. Несмотря на кажущуюся легкость и изящность, кованые ворота обладают очень высокой прочностью.
  3. Ворота из профнастила. Этот вариант можно назвать удачным компромиссом между вышеописанными вариантами. Единственное, в чем они уступают, так это в привлекательности.

Из какого бы материала не был сделан забор, его основным элементом всегда являются ворота. В большинстве случаев он изготавливается из того же материала, что и сам забор.

Типы ворот

В зависимости от типа конструкции различают следующие типы ворот:

  • Подъемные;
  • Раздвижные;
  • Качание.

Наиболее распространенной конструкцией являются ворота распашного типа. Они состоят из рамы ворот, которая создается с помощью сварочного аппарата из металлической трубы, а затем поверх нее укладываются гофрированные стальные листы. Во втором случае больше всего эффектны ворота с декорированными коваными элементами. Распашные ворота также могут иметь обшивку деревянными панелями или детали из комбинированных материалов.

Помните, что тяжелая обшивка увеличивает нагрузку на петли и опоры, что влияет на продолжительность функционирования всей конструкции.

Какие ворота построить?

Многие специалисты считают, что распашные деревянные ворота стандартного типа – не совсем удачный выбор для какой-то климатической зоны (хотя качественная обработка деревянных элементов и правильный монтаж помогут им прослужить долгие годы), а рекомендуем установить ворота откатного типа.

Представляет собой лист с расположенными на нем блоками из 1-2-х ползунков, через которые проходит направляющая линия. Он перемещается по направляющим роликам, благодаря чему конструкция может двигаться. Установка этих ворот выполняется на фундамент.

На участке установлены откатные ворота. Они не нуждаются в особом уходе. Их можно оборудовать автоматикой, и тогда вам не нужно будет оставлять машину, чтобы открыть ворота и въехать на территорию участка. Установить раздвижные двери своими руками можно, но чтобы потом не возникало проблем в процессе их работы, лучше обращаться в специальные фирмы, занимающиеся изготовлением и установкой таких конструкций.

Как сделать ворота своими руками? Полная инструкция

Определимся, как правильно сделать распашные ворота на дачном заборе. Эти конструкции удобнее строить с дополнительной помощью.

  1. Установка столбов для ворот. Чтобы избежать использования кранового оборудования, используйте в качестве опоры для своей конструкции цельные бревна или швеллеры. Под столбы нужно вырыть котлован, глубина которого равна одной трети столба, поставленного над землей. Лист створки должен быть на 20 сантиметров ниже высоты надземной части колонн. Если столбы деревянные, отверстие для них должно быть немного шире самих опор. В яму насыпают небольшое количество гравия, утрамбовывают его, а затем насыпают небольшое количество битума. Далее нужно установить столб в яму, засыпать гравием, утрамбовать его. Деревянные столбы нужно отстоять около 2 суток. Опоры швеллера также укладывают в котлован размерами 3,3х3,3 фута, в котором предварительно делают гравийную подушку (можно из гравия или битого кирпича), и заливают внутрь бетонным раствором. Бетон может промерзнуть в течение месяца. В этот период необходимо контролировать вертикальный столб. Деревянные столбы обработать антисептической пропиткой, нижнюю часть столбов отжечь на огне, обернуть рубероидом и прогреть на паяльной лампе. Это значительно увеличит срок службы узла.
  2. Установка рамы. Во-первых, необходимо разместить каркас коробки в соответствии с параметрами будущей конструкции. Каркас должен быть изготовлен из дерева или стальных профильных труб. В зависимости от материала используйте сварочный аппарат или гвозди с молотком. Часто калитку встраивают в ворота. В этом случае в процессе сборки сделайте в одной из створок продольную крестовину вместо поперечной, расположив ее на расстоянии 2,6 фута от края и параллельно длинной стороне. В верхней части соедините ее с длинной стороной еще одной крестовиной в 5,9футов от низа створки. При создании этой конструкции петли ворот крепятся к краю створки сверху и снизу.
  3. Крепление профлиста. Профнастил сразу крепится к каркасу. На ворота с каждым листом 6,5 футов потребуется 4 металлических листа. Закрепите стальной лист винтами с шестигранной головкой. Застежки можно подобрать по соответствующему цвету. Петли плохо держатся на профнастиле ворот, поэтому прикрепите их к раме с помощью болтов или приварите при ее сборке.
  4. Установка створок. Сначала в подворотни кладут 2-3 бруска в зависимости от расстояния, на котором будут створки от земли. Каждая створка ворот весит около 110 фунтов. Поэтому для их установки можно использовать автолебедку (если вы устанавливаете конструкцию самостоятельно). Первый лист надевается на подпорку, а концы петель закрепляются на опоре. Петли хорошо приварены к швеллеру, но для надежности их фиксируют даже болтом, который должен проходить через две полки швеллера. Если столбы деревянные, необходимо предварительно просверлить сквозные отверстия под болты и подложить под гайки 1-2 шайбы увеличенного размера. Затем вынимают подпорку и в процессе работы проверяют створку.

Как видите, установка ворот для вашего забора трудоемкий, но достаточно простой процесс, не требующий особых навыков.

35 Металлические распашные ворота на все случаи жизни

Металлические распашные ворота — это модный стиль ворот, и не зря. Если у вас есть место для их качания, эти одностворчатые или двустворчатые ворота эффектно распахиваются, превращая вход в ваш дом в настоящий опыт. Они часто сочетаются с соответствующей калиткой, которая находится рядом с ними для людей, входящих пешком, что так же красиво, как и сами полные ворота. 9№ 0003

Металл идеально подходит для использования вне помещений, что делает его идеальным для входных ворот любого типа. Материал прочен, устойчив к атмосферным воздействиям и может быть обработан для получения большого разнообразия цветов и текстур. Он также имеет скульптурное качество, особенно при использовании кованого железа, что позволяет вам украсить вашу границу самым потрясающим образом, используя скручивающиеся формы и / или геометрию, чтобы создать произведение искусства прямо на пороге вашего дома.

В частности, распашные ворота (если они не ручные) должны быть максимально легкими. В отличие от раздвижных ворот, они свисают с петель и открываются с помощью двигателей, поэтому они несут большую часть веса, поэтому эти ворота должны быть легкими. Этого можно добиться с помощью множества различных технологий и использования алюминия, труб и металлических листов.

Итак, если вы хотите погрузиться в драму с распашными воротами, вот:

1. Декоративные ворота с подходящими воротами для пешеходов

Этот современный бетонный дом в стиле брутализм контрастирует со стилями прошлых лет, создавая действительно драматический вход. через арочные ворота с соответствующими пешеходными воротами в том же стиле по бокам. Прочный металлический каркас заполнен плоским коричневым листовым металлом с вырезанными панелями у основания и стеклянной панелью наверху, которая изгибается над тяжелым основанием. Вся поверхность ворот украшена завитушками и стержнями, идущими вертикально и в штриховке, что создает красивую фактуру.

2. Драматические фантастические ворота

Эти невероятно привлекательные металлические распашные ворота выполнены в потрясающем массивном средневековом стиле с шарнирными петлями и эффектным раскалывающимся солнцем в центре. Вертикальные панели, составляющие корпус ворот, на самом деле изготовлены из металла, обработанного так, чтобы текстура и цвет напоминали полированное дерево. Хотя ворота все еще красивы сами по себе, но когда они открываются, они снова делают себя сами, поскольку середина поворачивается, а лучи в центре расходятся, чтобы вы могли войти внутрь.

3. Парящие, вращающиеся ворота из кованого железа

Металлические ворота могут стать очень тяжелыми, и вам нужен достаточно мощный двигатель, чтобы открыть их, так что этот вариант отличный. Чтобы сделать металлические ворота более легкими, металлический каркас преимущественно заполнен листами тонкой оцинкованной стали в обработанных панелях, окрашенных в темно-коричневый цвет. Это дает вам свободу декорировать, используя более тяжелые элементы, такие как металлические стержни, которые проходят вертикально и пересекаются в основании. Все ворота покрыты декоративными закрученными узорами по всей поверхности, что придает изделию реальное присутствие без дополнительного веса.

4. Безмятежная природа

Как и в приведенном выше примере, в этих воротах используется лист обработанного металла, который выглядит теплым и ржавым, чтобы служить основой для освещения этих металлических распашных ворот. Его базовая форма и арки наверху красиво элегантны, но что делает этот дизайн действительно невероятным, так это украшение. Серебряные высоконогие цапли сидят на каждой створке ворот в окружении водяных трав с еще одним двумерным изображением птицы в верхней части одной стороны. Птиц сопровождают полосы тонких ветвей с нежными листьями, играющими на поверхности. Кульминацией всех ворот является удивительная симметричная арка над каждым дверным полотном, завершающая причудливый дизайн.

5. Традиционное ограждение из черного кованого железа

Это прекрасный пример традиционных черных металлических ворот, часто встречающихся перед этими потрясающими узкими домами в Лондоне. Проницаемый дизайн позволяет видеть сад за его пределами, что подчеркивает утонченность и геометрию, напоминающую ухоженные сады за его пределами. Помимо черного квадратного каркаса из труб, маленькие завитки металла украшают двустворчатые распашные ворота, делая их декоративными, но в то же время строгими.

6. Современные распашные ворота с панелями

Эти современные двустворчатые ворота изготовлены из легких металлических панелей, благодаря чему ворота кажутся тяжелыми и громоздкими без собственного веса. Горизонтальные сланцево-серые панели сидят внутри массивной серой рамы, которая скрывает сад из виду. Однако одна панель, идущая по центру, осталась открытой, чтобы можно было немного заглянуть в сад. Эта панель также является местом, где дизайн получает всю свою текстуру, поскольку она покрыта путаницей металлических решеток, которые одинаково стильно оформляют простой дизайн.

7. Слои металлических узоров

В этих металлических распашных воротах, как и во многих других, используется листовой металл, чтобы обеспечить конфиденциальность, а также они служат фоном для металлического декора. В эту конструкцию даже встроена калитка, над которой развевается рисунок. Слой бежевой оцинкованной стали, выступающий в качестве основы, имеет черный металлический каркас, удерживающий его на месте с вертикальными элементами с шипами, проходящими через него. Затем ворота украшают ярусами горизонтальных узоров, удерживаемых между металлическими стержнями. Весь предмет красивый, практичный и супер безопасный.

8. Простой и темный

Эта конструкция представляет собой очень легкую пару простых двустворчатых створок с соответствующей калиткой рядом с ними. Листы гофрированного железа глубокого коричневого оттенка находятся в раме того же оттенка, чтобы весь внешний вид выглядел цельным и контрастировал с грубой текстурой кирпичных ворот. Это простой стиль, который также легок и экономичен, что делает этот выбор легким делом.

9. Удивительные ворота в волшебный особняк

Эти причудливые ворота в стиле фэнтези с соответствующей калиткой стоят перед большим роскошным домом, вызывая предвкушение, прежде чем открыть потрясающий дом за его пределами. Ворота состоят из плоских листов темно-серого металла, заключенных в изогнутый каркас. Он фантастически украшен тонкими вертикальными полосами с позолоченными деталями, вплетенными вертикально в колонны и поперек в горизонтальные панели. Весь внешний вид идеально подходит для этого места и делает тяжелый металлический элемент легким и изящным.

10. Черные панели, простые и простые

Если вы предпочитаете более минималистичный стиль, то этот вариант для вас. Массивная черная рама окружает обе створки ворот, а также соответствующую калитку, разделенную тремя бледно-желтыми столбами. Корпус металлических распашных ворот состоит из тонких оцинкованных металлических панелей, расположенных горизонтально, создавая четкий, но ненавязчивый рисунок. Этот стиль очень утонченный, а также легкий и легко открывается.

11. Белые распашные ворота из гофрированного картона

Эти белые распашные ворота с соответствующей калиткой рядом с ними имеют очень простой дизайн, но их белый цвет, а не темные тона обычных ворот, делает их гораздо более особенными. Большая часть забора состоит из вертикального толстого гофрированного листового железа, удерживаемого в тонкой белой раме, легкой и легко открываемой. Простой дизайн был украшен несколькими незаполненными панелями, которые доходят до точки вверху, и еще одной незаполненной панелью, идущей горизонтально в панели внизу.

12. Гаражная распашная дверь из гофрированного картона

В этом большом доме есть место для собственного гаража, построенного из очень тонкого гофрированного серого листового шифера; который также использовался для изготовления распашной двери. На этот раз, вместо того, чтобы раскачиваться внутрь, он поворачивается вверх на двигателе и аккуратно складывается в гараж над автомобилем. Защитное покрытие и алюминиевая рама легкие и легко поднимаются, при этом выглядят изысканно и гармонично, чтобы соответствовать современному дому.

13. Изысканные детали из кованого железа

Этот эффектный элемент представляет собой очень сложные ворота, которые ведут в причудливый ярко-оранжевый дом. Контраст забавный и игривый совершенно неожиданным образом. Рядом с большими двустворчатыми распашными воротами есть соответствующий штакетник в том же стиле. Оба состоят из больших панелей из плоских черных металлических листов с небольшим выступом на уровне щиколотки, которые были богато украшены узором из кованого железа, который магическим образом переплетается по всей конструкции.

14. Металл, имитирующий дерево

Вся эта граница состоит из калитки, пары распашных ворот и забора, которые выполнены из одного материала и плавно переходят друг в друга. Этот внешний вид был достигнут с помощью вертикальных металлических панелей, окрашенных в теплый коричневый цвет, который делает их похожими на древесину, но на самом деле является гораздо более прочным и неприхотливым материалом. Получившийся в результате внешний вид легкий и красивый, что делает его идеальным выбором для металлических распашных ворот.

15. Крошечные металлические ворота для пешеходов

Этот потрясающий низкий забор и распашные ворота, расположенные рядом с этим потрясающим современным домом, выглядят очень привлекательно, если смотреть сквозь окна от пола до потолка. Современный узор создан с использованием мягких серых металлических панелей разного размера с постоянным зазором между ними. Комбинация ворот и забора стильная и современная, они элегантно поворачиваются, чтобы впустить вас в эту роскошную собственность.

16. Современные серебряные распашные ворота

Этот почти футуристический короткий забор заполнен тонкой плетеной проволочной сеткой, которая соответствует сетке, используемой в центре двух третей каждого дверного рукава этого эффектного входа. Вертикальные трубчатые металлические элементы проходят в панелях рядом с ним, а также составляют легкую раму вокруг него. Гладкий современный вид идеально сочетается с длинной гладкой серой подъездной дорогой и квадратными бетонными столбами ворот, которые укрепляют это современное жилище.

17. Совместная работа кованого железа и стали

Эти ворота очень похожи на пример 7, но на этот раз на более темном фоне. Тонкая металлическая рама имеет панели из оцинкованной темно-бордовой стали, натянутые между ними, с соответствующей калиткой рядом с ней. Передняя панель и верхняя часть украшены завитушками из кованого железа, которые создают богатую текстуру различной формы на поверхности. Верхний слой делает его более легким и нежным, чтобы контрастировать с тяжелой темной основой.

18. Стильные распашные ворота с квадратной сеткой

Узкие металлические распашные ворота и калитка ведут в этот современный дом через металлическую сетку в виде чистых квадратов, обработанных для придания слегка коричневого оттенка. Ворота очень высокие с драматическим каменным затеняющим устройством, закрывающим проход, когда вы входите внутрь. Квадратная сетка очень сложная, позволяет заглянуть за забор, а также текстурный элемент на гладкие стены. Весь экстерьер выполнен в серии землистых тонов, что делает этот фасад эффектным.

19. Парадный вход

Эта стильная изогнутая мощеная дорожка ведет к этим потрясающим двустворчатым распашным воротам с низкой калиткой в ​​тон, привлекающим внимание металлическим дизайном. Большой коренастый металлический каркас удерживает большие панели из обработанной стали через центр, который рябит по своей текстуре. Панели выше, ниже и над листовым металлом украшены великолепными узорчатыми коваными изделиями, которые образуют петлю на панелях внизу, а верхняя арка заполнена цветочным узором из кованого железа. Эти ворота настолько красивы, что возвращаться домой каждый день — сплошное удовольствие.

20. Плавно изогнутые распашные ворота

Этот аккуратный набор черных металлических ворот имеет маленькую калитку в том же дизайне, что и в миниатюре. Средняя панель арочных ворот заполнена черным металлическим листом с вырезанным полумесяцем, чтобы разбить форму. Панели сверху и снизу прозрачны и украшены завитками из кованого железа, которые поднимают тяжелый черный блок и парят над землей. Верхняя часть имеет шипы для безопасности, а также для элегантного завершения дизайна.

21. Эффектные хромированные распашные ворота



Эти уникальные распашные ворота с невероятной хромированной отделкой и очень тонкими элементами в глянцевой раме поражают воображение. Ворота полностью проницаемы с двумя створками и встроенной калиткой, которая едва заметна в конструкции. Дизайн в основном состоит из прямых или витых стержней с горизонтальной полосой, проходящей через центр, заполненной простыми геометрическими деталями. Волнообразный верх украшен металлическими ткаными элементами, которые выглядят замысловато и идеально подчеркивают уникальный дизайн.

22. Дизайн качелей с переплетенными завитками

Драматический вход в эту невысокую раскидистую усадьбу представляет собой потрясающие металлические распашные ворота, ведущие к подъездной дорожке со встроенным кругом фонтана. Основание выполнено из тонкого металлического листа, обработанного для придания коричневого оттенка серого оттенка, который является основой детального симметричного дизайна. Основная часть представляет собой буйство вертикальных решеток и декоративный костер из потрясающих металлических завитков, кульминацией которых является центральная часть на самом верху ворот. Это невероятно эффективно и так хорошо подходит для этого роскошного дома.

23. Инновационная поворотная входная дверь

Этот дом представляет собой чрезвычайно современный дизайн в нейтральных серых блоках с черными акцентами, а дверь соответствует эстетике вплоть до буквы Т. Широкая поворотная дверь была на петлях на четверть ширины. вдоль двери, поэтому она качается в двухстороннем порядке, что выглядит аккуратно и стильно. Филенчатая металлическая дверь изготовлена ​​из горизонтальных металлических панелей, которые легче деревянных, но выглядят не менее красиво.

24. Металлоконструкции Решетчатые ворота

Распашные ворота использовались здесь, как и выше, перед потрясающим современным домом, что придает ему действительно современный и красивый вид. Легкий дизайн представляет собой красивую геометрическую решетку, которая была окрашена в медный цвет в современном стиле, чтобы добавить текстуру современному фасаду, который очень чистый и без украшений. Медные распашные металлические ворота также имеют соответствующую калитку дальше по стене, которая связывает фасад воедино.

25. Металлическая распашная калитка

Эта промышленная калитка, до которой можно добраться по гладкой мощеной дорожке, представляет собой интригующее введение для гостей, приближающихся к этому дому в стиле коттеджа пешком. Распашные ворота из состаренного листового металла имеют боковое освещение, которое остается на месте, пока дверь открывается большой вертикальной ручкой. Петли закреплены на шесте, вокруг оси которого качается дверь. Все эти промышленные детали и крепления были тщательно подобраны, чтобы соответствовать смешанному среднему деревенскому стилю большого дома за его пределами.

26. Суперсовременная распашная боковая калитка

По стилю, аналогичному примеру 15, эта короткая боковая калитка сделана из металлических панелей разных размеров с небольшими промежутками между панелями для создания отчетливого узора. Эта маленькая деталь низкая, легкая и ее легко раскачивать вручную. Приглушенный серый тон сочетается с двутавровой балкой, поддерживающей крышу вестибюля и стену из серых блоков рядом с ней. Эти части стоят вместе как единственные элементы, которые не являются абсолютно белыми, как блочная белая стена, но при этом легко вписываются в минималистичный стиль.

27. Ворота с легкой сеткой на вершине холма

Двое низких распашных ворот с черной стальной рамой, заполненной неплотно сплетенной черной проволочной сеткой, охраняют вход в этот особняк на вершине холма с длинной наклонной подъездной дорожкой. Два столба ворот с направленными вниз зажигалками, которые освещают ваш путь внутрь, обрамляют отвесные ворота, как идеальное введение в этот современный блочный белый дом с теплым светом, исходящим из каждого окна. Такой низкий, проницаемый забор присутствует, чтобы обозначить границу собственности, а не обеспечить безопасность, что позволяет это удаленное расположение.

28. Современные распашные ворота в полоску

Этот приглушенный, но огромный вход в это обширное лесное жилище имеет большие распашные ворота с двумя створками и подходящую калитку, которая идеально имитирует стиль. Каждый лист заключен в толстую черную рамку с тонкими горизонтальными полосками, проходящими между ними. Центр украшен двумя вертикальными металлическими листами состаренного бледно-серого цвета, которые объединяются, когда ворота закрываются, создавая единый образ.

29. Комбинация металлических ворот и забора

Этот загородный дом имеет сложный забор, состоящий из панелей забора и распашных ворот, окруженных каменным каркасом. Великолепные металлические панели состоят из арочных листов тонированного металла с завитушками из кованого железа, переплетающимися спереди. Детали сосредоточены в центре ворот, которые распадаются на две части, когда две створки распахиваются сложным, но органичным образом. Этот тип забора, безусловно, привлекает внимание, что выделяет ваш дом в обычном пригороде.

30. Яркие ворота со встроенной калиткой

В этом маленьком загородном доме есть простые легкие распашные ворота из гофрированного картона, закрепленные между столбами ворот из лицевого кирпича, которые гармонируют с домом за ним. Это прекрасный пример того, как сделать визуальное заявление, используя цвет, а не дорогой стиль. Эта гофрированная конструкция была окрашена в ярко-синий цвет со встроенной калиткой, скрытой внутри нее, а не рядом с ней. Это делает дизайн компактным и полезным, а также привлекает внимание.

31. Калитка со скрытыми панелями

Стена в засушливом пустынном стиле состоит из панелей из листового металла, обработанного так, чтобы они выглядели ржавыми, с небольшим зазором между панелями. Одна из панелей, спрятанная на равнине, образует калитку, которая распахивается, чтобы провести ваших гостей по дорожке. Этот дизайн очень легкий, супер стильный и современный; который полностью подходит к дому. Когда дверь закрыта, она полностью скрыта в заборе, что делает вашу границу бесшовной.

32. Тропические распашные ворота и калитка

Эти широкие эффектные распашные ворота с соответствующей калиткой украшены крупными коваными створками, которые выходят из центра и с одной стороны калитки, эффектно украшая вход. Массивные ворота ведут в невероятно широкую открытую дорогу перед роскошным домом в тропическом месте. Огромные ворота легко вписываются в экзотическое место, а большие цветочные кусты, обрамляющие подъездную дорожку любого размера, делают это пространство источающим роскошь еще до того, как вы ступите на порог.

33. Двустворчатые металлические распашные ворота

Эти металлические ворота с шипами и подходящая к ним калитка должны открываться на неглубокой подъездной дорожке перед загородным домом, а это означает, что двустворчатые распашные ворота идеально подходят для этой работы. Сплошная панель проходит через центр ворот, чтобы обеспечить, а также сделать ворота более легкими. Использованы декоративные элементы из кованого железа, проходящие через центр, у основания и извивающиеся над верхней панелью, чтобы добавить некоторые хрупкие детали и текстуру, чтобы разрушить сплошной черный листовой металл.

34. Гламурные распашные ворота с завитками

Вход в такой невероятный дом должен вызывать у вас восторг от того, что находится за ним, и эти ворота делают именно это. Высокие каменные столбы ворот, отражающие каменный дом, обрамляют широкие двустворчатые ворота из оникса. Ворота состоят из толстой стальной рамы с основанием из листового металла черного цвета. Над ней находится огромная проницаемая панель, заполненная множеством невероятно тонких завитков, которые бродят по поверхности и мягко соприкасаются друг с другом, образуя единую металлическую решетку.

35. Готика встречается с пригородом

Эта пара распашных ворот в готическом стиле настолько сильно контрастирует с их окружением даже с забором из красного кирпича, в котором они находятся, что вы не можете не остановиться и не обратить на это внимание. Черные как смоль ворота имеют соответствующую калитку ближе к дому в таком же строгом матовом стиле. В воротах снова используется сплошной листовой металл по центру, что оставляет основание и верхнюю панель свободными для богатой детализации. Ворота изгибаются сверху с вертикальными решетками, увенчанными шипами, чтобы вы знали, что нужно держаться подальше.

Заключение

Вот и все, 36 потрясающих металлических распашных ворот на любой вкус. Эти ворота легко зарекомендовали себя как красивые и эффективные, упакованные в один полезный маленький пакет. Нравится ли вам простой минимализм с панелями или действительно показное буйство скульптур из кованого железа; Вы можете достичь дизайна своей мечты с металлом.

Итак, если у вас есть место и вам нужно обновить ворота, почему бы не рассмотреть старые верные: металлические распашные ворота.

Стандартные размеры ворот и калитки для частного дома: оптимальная ширина

Входную группу забора составляют ворота и калитка. В какой-то степени они представляют собой часть дизайна основного здания и создают первое впечатление. С другой стороны, размер и дизайн этой группы регламентированы довольно строго.

Содержание

  1. Нюансы расположения ворот
  2. Типы ворот
  3. Размеры ворот и калитки
  4. Расчет размера калитки
  5. Расчет размера двери для легкового автомобиля
  6. Расчет размера грузовых ворот
  7. Оптимальная ширина ворот в частном доме
  8. Ворота распашные
  9. Ворота откатные
  10. Подъемные
  11. Рулон

Нюансы расположения ворот

Размер створок должен соответствовать габаритам машины

Ворота на даче для въезда автомобиля и ворота для проезда людей должны совпадать ряд требований:

  • Площадь створки достаточно большая, поэтому на нее приходится изрядная ветровая нагрузка. Материал конструкции подобран таким образом, чтобы выдерживать самые сильные ветры и метели.
  • Для входной группы имеет смысл использовать прочные и износостойкие материалы. Дождь, снег, перепады температур, заморозки, выхлопные газы – все это значительно сокращает срок службы забора.
  • Ворота и калитки являются частью системы безопасности. Задача входной группы – не допустить проникновения на территорию животных и посторонних лиц. Однако степень взломостойкости определяется общими требованиями безопасности. Нет смысла ставить замок на штакетную калитку.
  • Размеры ворот и калиток для частного дома должны соответствовать требованиям владельца коттеджа. Учитываются габариты личного автомобиля и потребность в грузовом транспорте для расчистки выгребной ямы, например, или доставки стройматериалов.
Размеры ворот с калиткой

Строительство на дачном участке строго регламентировано СНиП. Размещение ворот также зависит от количества и назначения построек на наделе и рядом с участком.

  • Запрещается устанавливать ворота возле перекрестка. Распашные двери мешают движению пешеходов и ограничивают обзор водителю, что опасно.
  • Открытые двери не должны мешать открытию калитки соседа или загораживать им вход на свой участок.
  • Предпочтительно открывать внутрь. При этом закрылки никому не мешают. Открытие наружу разрешено, если нет других вариантов.
  • Двери должны поворачиваться не менее чем на 90 градусов, чтобы обеспечить свободный вход. Приветствуется поворот до 180 градусов, так как это позволяет немного уменьшить размер проема. Наоборот, невозможность полностью открыть створку вынуждает делать физический проем шире.

Во избежание такой ситуации возле входа запрещено сажать высокие и средние деревья. Но если растения являются частью ландшафтного дизайна, их нельзя удалять.

В большинстве случаев ограничения возникают из-за особенностей конструкции качелей. Откатные или подъемные модели решают эту проблему.

Типы ворот

Ворота распашные

Размеры ворот для частного загородного дома зависят от проекта. Различают следующие модели:

  • Раскачивание — при открывании створки распахивать, поворачивая на петлях. Для этого необходимо свободное пространство, что создает ряд неудобств: рядом с проемом нельзя сажать деревья и кусты, открытые двери мешают проезду, ворота загораживают обзор автомобилисту. Однако этот вариант доступный, установка своими руками, поэтому пользуется популярностью.
  • Раздвижная — дверное полотно перемещается по ограждению в сторону. Открывать пространство вокруг проема не требуется, но необходим свободный участок забора. Это сделать гораздо проще, так как по нормам СНиП даже кусты высаживают на расстоянии не менее 1 м от забора. Недостатком такого решения является возможность примерзания роликового механизма и загрязнения направляющих. Эти предметы следует чистить довольно часто.
  • Подъем — при открывании створка поднимается, прогибается и занимает горизонтальное положение на определенной высоте. На дачном участке обустраивают редко: здесь еще быстрее пачкаются направляющие и роликовый механизм. Однако такие ворота очень устойчивы к взлому и могут стать важным элементом безопасности дома. Их не нужно утеплять.
  • Рольставни — полотно состоит из узких ламелей. При открывании створка сворачивается и прячется в коробку. Такая конструкция совершенно не занимает места, не ограничивает обзор и значительно легче секционной. Однако надежность роллетного полотна ниже, чем у секционного или кованого полотна; такие двери намного легче повредить ударом. К тому же коробка ограничивает высоту прохода, что не всегда приемлемо.
Гаражные откатные ворота Ворота откатные Гаражные рулонные ворота

Подъемные модели появляются на дачных участках крайне редко. Здесь полотно не прогибается при подъеме и поворачивается в горизонтальное положение одной плоскостью. Такая конструкция довольно громоздка и сложна в обслуживании.

Размеры ворот и калитки

Минимальная ширина калитки — 90 см

Чтобы правильно подобрать размер ворот и калитки для своего загородного дома, учитывайте:

  • Габариты автомобиля, если он есть у владельца.
  • Размеры грузовых транспортных средств, которые должны въезжать на площадку. Чаще всего это связано с высотой проема.
  • Материал — например, профнастил или штакетник, мало весит. Однако первый вариант ограничивает длину створки, так как глухое дверное полотно имеет высокую парусность. Цельнолитые или кованые створки гораздо прочнее, но и тяжелее.
  • Конструкция — для распашных створок нужно оставить место, а также учесть радиус поворота. Подъем ограничивает высоту проема.

Размер калитки не так строго регламентирован. Стандартное требование – возможность свободного прохода для 1 человека – минимальная ширина 90 см.

Расчет размера калитки

Размеры этого элемента в первую очередь зависят от типа: встроенная или отдельно стоящая.

Для варианта 2 сооружается отдельный проем. Ограничения:

  • Минимальная ширина свободного прохода 80–90 см.
  • Оптимальной считается ширина 110 см. Он позволяет свободно проходить человеку любого роста, а главное, вносить габаритные, но не тяжелые вещи, не открывая калитку.
  • Высота обычно не превышает высоты забора — от 70 до 150 см.
  • Проем для калитки может быть как открытым — без верхней перекладины, так и закрытым. В последнем случае проем становится элементом дизайна и оформляется, например, в виде арки.
Пытаются уменьшить размеры встроенной калитки

Пытаются уменьшить размеры встроенной калитки в заборе. В облегченной конструкции из профильной трубы и профнастила этот элемент вызывает дисбаланс и расшатывает ворота. В тяжелом калитка оказывает меньшее влияние, но снижает прочность и устойчивость к взлому.

Требования к размеру:

  • Ширина минимальна, хотя допускается и 110 см.
  • Высота ниже высоты ворот. Проем глухой, то есть оборудовать такой вариант можно только при дверном полотне не менее 180 см.

Ворота могут быть только распашными.

Расчет размера двери для легковых автомобилей

Ширина внедорожника может быть до 2 м, плюс техническое расстояние по бокам 80 см. Итого 280 см

Важнейшим параметром в таких расчетах является определение ширины окончательного проема. Дальнейшее зависит от дизайна и особенностей сайта.

Легковые автомобили имеют разные габариты. В среднем ширина корпуса составляет 1,5–1,7 м. Однако ширина внедорожника может достигать 2 м. Для того чтобы автомобиль мог беспрепятственно въехать на площадку, с обеих сторон должен быть технический зазор – по 30–40 см. Соответственно размер проема составляет сумму ширины кузова и 60–80 см.

Если раскрытие створки ограничено и не достигает 90 градусов, ширину проема увеличивают так, чтобы фактический размер проема для прохода достиг необходимого минимума. Еще нюанс: как машина заезжает на площадку. Если привод прямой, ширина остается стандартной. Если вход находится под углом, проем увеличивается.

Минимальная стандартная длина 2,5 м. Это открытие не позволяет войти на скорости.

Если проем закрыт или ворота ограничивают высоту, это значение также необходимо учитывать. Минимум – это сумма высоты автомобиля и 30 см. Производители предлагают минимальный рост 180 см. Этого достаточно для проезда автомобиля, но неудобно покидающим его людям: высокий человек задевает головой верхнюю часть створки.

Если на крыше автомобиля установлен багажник, общая высота проема должна быть увеличена еще на 30 см.

Расчет размера ворот грузовика

Грузовой транспорт гораздо массивнее. Ширина ЗИЛа 2,5 м, поэтому минимальная ширина ворот будет 3,1 м. Если въезд не прямой, то все 4 м.

Высота ворот, если требуется, рассчитывается так же: высота грузового автомобиля плюс 30 см свободного пространства. Для грузового транспорта в среднем она составляет 2,5 м.

Оптимальная ширина ворот в частном доме

Для грузового транспорта распашные ворота не ограничиваются вверху

Стандарт ворот для загородного дома учитывает их конструкцию. Размеры распашной створки ограничены только возможностями материала. Металлические ворота, установленные на кирпичных столбах, могут быть очень большими.

Раздвижная створка из листового железа или дерева кажется намного больше по сравнению с распашной: здесь одна створка заменяет 2. Но ее размеры ограничены весом конструкции и мощностью фурнитуры.

Ворота распашные

Минимально возможные ворота для данных условий называются оптимальными. В среднем это сооружение шириной 2,6 м и высотой 1,8, если предполагается проезд только легковых автомобилей.

Размеры меняются, если машина большая или предполагается проезд грузового транспорта.

Другие соображения также становятся важными. Например, если дачный участок находится далеко от дороги, а дачу нужно защитить от угрозы возгорания, проем делают намного больше – 6 м. Это необходимо для проезда пожарной машины.

Откатные ворота

Для широкого проема лучше сделать откатные ворота из двух створок.

Раздвижные створки могут быть практически любого необходимого размера. Даже если ворота нужно сделать очень широкими — те же 6 м, можно установить 2 створки вместо 1 шириной по 3 м каждая. Высота полотна ограничена возможностями материала.

Подъемный

Ширина калитки на даче выбирается по размеру автомобиля, но с учетом конструктивных ограничений от производителя. Минимальные размеры: ширина 2,4 м, высота 2,2 м. Первый параметр лучше увеличить до 2,8–3,0 м.

Рулон

Легкость ламелей позволяет варьировать размеры в широких пределах. Стандарт 2,5–3 м не сложен в изготовлении. Максимальное значение достигает 11 м. Высота 2,2–2,5 м более чем достаточна для проезда легкового автомобиля.

Ворота распашные металлические с калиткой: фото и инструкция по установке

Ворота распашные металлические с калиткой: фото и инструкция по установке

Преимущества и конструктивные особенности

Распашные ворота с калиткой – это не только отличная защита вашей территории от несанкционированного проникновения, но и очень удобная конструкция, позволяющая проходить гостям и технике. Каждый тип этой конструкции имеет ряд преимуществ:

1. для создания можно использовать большое количество современных металлических профилей, что открывает перед вами широкий простор для реализации ваших дизайнерских фантазий;
2. все элементы металлоконструкции выполнены с нанесением специального полимерного покрытия, защищающего ее от коррозии, перепадов температур и других негативных воздействий;
3. ворота крепятся специальными 3-секционными накладными петлями, что увеличивает прочность всей конструкции;
4. Металлические распашные ворота не имеют видимых креплений, что затрудняет их взлом.

Кроме того, эскизы, конструкции, чертежи, схемы распашных ворот своими руками могут быть созданы по индивидуальному проекту, с использованием кованых элементов, автоматики для открывания ворот и многого другого. Таким образом, ваша конструкция будет не только надежной, но и уникальной в плане дизайна.

Все виды этих ворот состоят из двух или одной створки, которые крепятся к раме на петлях. В зависимости от типа клапанов различают следующие типы конструкций:

рама с сеткой – этот тип ворот хорошо подходит там, где нужно защитить территорию с растениями или просто не допускать постоянного затенения. При этом сетка достаточно дешева, проста в монтаже, не требует постоянного ухода и может похвастаться рядом преимуществ;

с профнастилом – фото двери из профнастила с ковкой или другими элементами показывают, что такая конструкция выглядит привлекательно и надежно защищает территорию. Сам профнастил отличается высокой прочностью и надежностью, а также широким спектром цветовых решений. Неудивительно, что этот тип строения в последнее время становится все более популярным;

со сварным решетчатым каркасом – этот тип конструкции отличается стильным внешним видом и используется, чаще всего, в декоративных целях. Но не стоит недооценивать прочность такого каркаса, он хорошо переносит механические повреждения;

с изоляцией – чаще всего устанавливаются в гаражах для защиты автомобиля от сильных морозов. В качестве утеплителя можно использовать полипропиленовые плиты или обычные деревянные доски. Металлическая оболочка может быть двойной или одинарной.

Полезный совет!

При выборе конструкции также учитывайте тип ограждения, к которому она будет крепиться. Например, если ваш забор сделан из профнастила, то и ворота следует делать из него же.

По количеству створок можно составить следующую классификацию:

одностворчатые двери – отличаются большим весом и нуждаются в устройстве усиленной опорной стойки. Такой тип конструкции не очень популярен, так как не каждая петля выдерживает вес цельного металлического листа, а монтировать его сложно. Из достоинств можно выделить большую прочность, а из недостатков необходимость усиленного фундамента и держателей, а также необходимость большого количества свободного места для открывания и закрывания ворот;

двустворки – самый распространенный вариант. Установка распашных металлических ворот с калиткой из профнастила отлично подойдет для гаража, склада или производственного помещения. Основными преимуществами являются простота конструкции и простота эксплуатации и обслуживания;

двустворчатые с калиткой – самый удобный и часто используемый вариант. Ворота позволяют людям свободно входить на территорию, не открывая главные двери.

Любые распашные ворота с калиткой состоят из следующих элементов:
рама – основа ворот, которая крепится к столбам или к забору;
1. обшивка – материал, которым заполнен каркас;
2. петли, с помощью которых рама крепится к опорным стойкам;
3. столбы;
4. Запорный механизм представляет собой замок или защелку, с помощью которых ворота закрываются.

Также для сборки конструкции используется большое количество расходных материалов: кирпичи, щебень, песок, цемент, грунтовка и обычная краска, гвозди или дюбели. Непосредственно при создании ворот своими руками вам понадобится строительный уровень, болгарка с различными дисками для резки и шлифовки металла (также можно использовать специальную шлифовальную машинку для шлифовки), краскопульт, валик или кисть, сварочный машина.

Прежде чем приступить к изготовлению забора и ворот для частного дома из профнастила (фото которого часто можно увидеть в сети), следует определиться с типом профлиста. Есть следующие варианты:

«С» — стеновой профильный лист из оцинкованной стали малой толщины. Отличается легкостью и прочностью, чаще всего используется для самостоятельного изготовления ворот;

«НС» — листы с большой высотой волны и большой толщиной, отличаются повышенной прочностью, но и большим весом;
«Н» — несущий профлист большой толщины и веса, применяется для создания ангаров и гаражей.

Для создания ворот лучше всего подходят два типа: С8 и С10. Толщина первых листов 0,4-0,6 мм, высота волны 8 мм. Квадратный метр такого листа весит до 5,5 кг, то есть одна стандартная створка размером 2х2,5 м будет весить около 25 кг. С10 изготавливается из стали толщиной до 0,8 мм, высота волны – 10 мм. Имеет большой вес, одна створка может весить до 40 кг.

Каркас ворот может быть изготовлен из прокатного железа или из деревянного бруса. Первый вариант предпочтительнее, так как дерево необходимо постоянно защищать от гниения и других неблагоприятных воздействий, которые металл переносит гораздо легче. Также различают следующие виды каркаса: Сварная конструкция
– самый прочный и надежный вариант, который хорошо выдерживает большой вес. Единственным недостатком является то, что сварная рама может оказаться слишком тяжелой для создания автоматических ворот; Алюминиевая рама
– используется только в сочетании с легкими материалами покрытия. Идеально подходит для автоматически открывающихся ворот благодаря небольшому весу; 9Рама 0061 на болтах – проще в конструкции, чем сварная, но не может похвастаться такой же надежностью и долговечностью.

Полезный совет!

Если вы все же собираетесь использовать для каркаса дерево, то для этой цели лучше всего использовать качественный деревянный брус сечением 10х10.

Железный каркас монтируется из профильной трубы квадратного или прямоугольного сечения. Оптимальный размер 40х20 мм.

Опорные столбы, которые видны на фото кованых ворот и калитки, также могут быть выполнены из разных материалов:

Дерево — самый дешевый, но далеко не самый прочный материал для опорных столбов. Преимуществом является простота обработки;

кирпич – служит дольше дерева, выглядит довольно привлекательно и выдерживает большой вес. Идеальный способ использования кирпичей – укладка на них металлических конструкций. При этом петли и другие элементы конструкции должны быть приварены именно к железному сердечнику;

Бетон – один из самых прочных и простых в обработке материалов для опорных столбов. За счет своей массивности легко выдерживает вес крупной конструкции, легко поддается косметическому ремонту; Асбест

– средний вариант между металлическими и деревянными столбами;

металл – столбы из него проще всего монтировать (просто вкапывают в землю), выдерживают многие природные и механические воздействия. Очень хорошим вариантом опорных столбов для всех типов конструкций являются металлические столбы с бетонным или кирпичным основанием.

Изготовление двери из профлиста своими руками достаточно сложный, длительный и трудоемкий процесс. Рассмотрим его подробно.

Начальным этапом строительства ворот является составление подробного чертежа будущей конструкции, который можно сделать с нуля или взять из интернета. В любом случае необходимо провести определенное количество расчетов и измерений. Чертежи, фото и видео распашных ворот своими руками можно найти на любом специализированном строительном сайте, поэтому вам остается только выбрать подходящий вам вариант конструкции.

Важный момент – правильно определить глубину ям под опорные столбы. Если ваши ворота высотой 2 м, то глубина ямы должна быть не менее 1 м, а диаметр углубления следует делать на 10 см больше диаметра опорной трубы. Классические размеры дверей из профнастила с элементами ковки – 3-4 на 2,5 м. При этом необходимо учитывать размеры ворот, а если вы ограничены в размерах, то их можно врезать в одну из створок.

Далее идет установка опор. Толщина опорной трубы выбирается в зависимости от веса всей конструкции. Трубу помещают в котлован, затем засыпают щебнем или битым кирпичом и заливают раствором (цемент с песком в соотношении 1:3 и 25% воды). Если конструкция слишком тяжелая или нужно просто дополнительное усиление, то столбы в основании можно обложить кирпичом.

Изготовление самих ворот — это отдельный процесс, который следует подробно описать.

При изготовлении ворот в первую очередь необходимо смонтировать раму, которая будет устанавливаться в проем. Для этого металлические уголки располагаются в виде квадрата или прямоугольника, а стыки свариваются с помощью сварочного аппарата.

Полезный совет!

Для большей прочности рекомендуется делать две рамы – с внешней и внутренней стороны проема. Между ними нужно приварить металлические пластины. Чем надежнее крепление, тем лучше рама выдержит вес створок.

При изготовлении створок металлические профили раскладывают на ровной поверхности в соответствии с вашим чертежом, а затем приваривают места соприкосновения. Полученные листы следует укрепить продольными или поперечными железными балками. Таким же образом делается каркас для ворот.

После этого покрытие приваривается к каркасной части. Рекомендуемая толщина листового металла составляет около 2 мм. Вес более толстых листов может не выдержать опоры, а слишком тонкий металл можно легко повредить.

Особое внимание следует уделить петлям, так как именно на них держится вся конструкция. Не стоит экономить на этом элементе ворот, иначе вы рискуете получить очень ненадежную конструкцию. Петли привариваются к опорным стойкам и створке сварочным аппаратом.

После этого ворота и калитка устанавливаются на петли, монтируются замки и засовы, конструкция покрывается краской для защиты от коррозии.

Конструкция с автоматическим приводом — это очень удобный и функциональный вариант, который позволит вам сэкономить время и силы.

РубрикаРазное
