Калькулятор расчета лестницы с забежными ступенями: 3D Расчет лестницы с забежными ступенями на 90 градусов — онлайн калькулятор

Содержание

Рассчитать лестницу с забежными ступенями

Расчет лестниц с поворотными ступенями на 90°

Методика расчета деревянной лестницы

Укажите необходимые размеры

X — ширина проема лестницы
Y — высота проема
E — ширина лестницы
F — выступ ступеней
Z — толщина ступеней
C — количество всех ступеней
C1 — количество ступеней на нижнем марше
C2 — количество поворотных ступеней

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Программа для проектирования лестниц с забежными ступенями

В любом доме, который имеет больше чем один этаж, лестница это не только необходимость, но и элемент дизайна. Конструкции лестниц с забежными ступенями не только имеют стильный внешний вид, но и позволяют оптимально использовать внутреннее пространство дома. Наиболее важными при их строительстве являются тщательные расчёты всех компонентов, поскольку от этого зависит удобство и безопасность конструкции.

Так выглядит интерфейс программы для проектирования лестниц с забежными ступенями

Для получения наиболее точных расчётов забежных лестниц целесообразно использовать автоматические средства проектирования. Одной из программ, которая поможет смоделировать и рассчитать будущую конструкцию является StairDesigner 5.08a PRO

Что такое забежные ступени

Забежными называют ступени, выполненные в форме неправильного четырёхугольника, которые используют для оформления поворотов в конструкции лестницы.
Данный вид ступеней применяют в следующих лестничных типах:

  1. Винтовые или спиральные конструкции.
  2. С поворотными маршами, в том числе на 90, 180 градусов, либо на любой произвольный угол.

Использование забежных ступеней позволяет создать лестничную конструкцию неповторимого дизайна, а также установить ее в условиях ограниченного пространства.

Название элементов лестницы с забежными ступенями

Нередко такое решение применяют для оформления плавного захода на прямой участок подъема с поворотом на 90 градусов.
Принято считать, что забежные ступени более опасны при подъёме и спуске, чем обычные, однако, технологически правильное моделирование и крепление способны обеспечить комфортное и безопасное передвижение.

Как рассчитать размеры

Существует немало методов, которые применяются при расчётах элементов лестниц с забежными ступенями.

Схема с размерами лестницы с забежными ступенями

В частности, для вычисления размеров лестничных конструкций с поворотом на 90 и 180 градусов можно использовать такие методы:

К сожалению, эти методики не дают идеальной точности при расчётах и применимы не во всех случаях. Оптимальным решением при проектировании нестандартных лестниц является использование специализированной компьютерной программы, которая даёт возможность спроектировать нужный вариант и выполнить подробный расчёт всех элементов конструкции. В этом видео показано как сделать расчет лестницы.

Программа для расчёта лестничных проектов StairDesigner 5.

08a PRO — основные особенности

StairDesigner 5.08a PRO позиционируется как универсальная программа для проектирования внутренних лестниц в доме. рассчитанная на широкий круг пользователей. Она предоставляет следующие основные возможности при работе с моделью.

StairDesigner 5.08a PRO обладает приятным дизайном и интуитивно понятным интерфейсом, который позволяет работать с проектами пользователям, не имеющим большого опыта компьютерного проектирования.

Некоторым недостатком данного программного продукта можно считать отсутствие русскоязычной версии, однако, это компенсируется логическим построением параметров меню и наглядностью в построении моделей.

Некоторые принципы применяемые в программе

Поскольку главным предназначением всех программ для проектирования служит построение моделей на основании исходных пользовательских данных, то в процессе их обработки используются внутренние программные базы данных, расчётные алгоритмы, а также принципы оптимального строительства.

Это позволяет смоделировать и рассчитать лестничную модель, которая может быть реализована в жизни наиболее простым и безопасным способом.

StairDesigner 5.08a PRO также использует набор алгоритмов для расчёта и визуализации. Вот некоторые из них.

Процесс расчета лестницы с забежными ступенями

  1. Использование правила Блонделя, как основного для расчётов. Этот метод считается базовым при расчетах лестничных маршей, параметры которых обеспечивают для человека удобное и безопасное передвижение при подъёме и спуске.
  2. Встроенные алгоритмы оптимизации формы и положения элементов с учётом безопасности и соответствия основным строительным принципам.
  3. Функции контроля от ввода заведомо несовместимых данных обеспечивают защиту, как от случайных ошибок, так и от проектирования «невозможных» конструкций.
  4. Контроль соблюдения строительных норм по распределению нагрузок в зависимости от используемого материала, предложение оптимальных параметров, обеспечивающих это соответствие.

Проект лестницы с забежными ступенями в программе StairDesigner 5.08a PRO

Надо отметить, что, несмотря на значительные встроенные возможности проектирования, предусмотреть все ситуации конкретного строительства, используя только стандартные алгоритмы, практически невозможно. Потому в некоторых случаях расчёты необходимо корректировать в ручном режиме.

Практические аспекты программного моделирования лестниц с забежными ступенями

Рассмотрим, как применяется программа StairDesigner 5.08a PRO для расчёта лестницы с забежными ступенями. Для начала работы в программе необходимо определиться с исходными данными и пожеланиями, в том числе:

  • тип будущего строения, материал изготовления её опор и элементов;
  • высота проёма, размеры межэтажных перекрытий и покрытия пола;
  • планируемая длина проёма;
  • необходимая ширина;
  • общее количество ступеней, желательное их количество на поворотных участках и лестничных маршах;
  • толщина ступени, материал для её изготовления, размер выступа края;
  • углы поворота конструкции;
  • перила, их высота и материал изготовления;
  • при необходимости размеры между маршевых площадок.

Далее, используя верхнее меню программы, исходные данные заносятся в соответствующие поля основного конструктора. После обработки данных на экран выводятся чертежи металлической лестницы по заданным параметрам. Анализируя полученный результат и меняя исходные данные, корректируя их величину по отдельным позициям, проект лестничной конструкции подводится под оптимальные параметры, как с визуальной точки зрения, так и по установочным характеристикам. Возможен также и противоположный вариант работы в программе. В этом случае изображение, полученное в результате первоначального расчёта, корректируется непосредственно на экране с помощью мыши и клавиатуры.

Готовый проект лестницы составленный в программе StairDesigner 5.08a PRO

При достижении нужного результата параметры полученной модели фиксируются программными средствами и используются для формирования общих отчётов по проекту. Надо отметить, что вычисление параметров нестандартных лестничных моделей с применением программы проектирования StairDesigner 5.

08a PRO требует внимательности и практики моделирования. Изучение возможностей программы путём составления пробных проектов обеспечит в дальнейшем возможность создания сложных моделей с минимально затраченным временем.

На что обратить внимание в готовом проекте лестницы

На заключительном этапе подготовки проекта забежной лестницы с применением программы необходимо провести окончательную визуальную проверку всех расчётных показателей, поскольку любая, даже самая совершенная программа не исключает возможных погрешностей. Особое внимание необходимо уделить следующим моментам.

Схема и проект лестницы с забежными ступенями

  1. Форма забежной ступени. Она должна иметь неправильную четырехугольную форму с размером минимальной грани не менее 10 см.
  2. Какой угол уклона имеет лестничный марш. Лестница считается наиболее удобной для спуска и подъёма, если её угол наклона составляет от 23 до 37 градусов.
  3. Высота перил. Для обеспечения безопасности при передвижении по лестничному маршу расположение перил должно быть на 90 см от основания, но не более 110 см.
  4. Ширина ступени без учёта выступа. Это расстояние должно находиться в пределах от 20 до 40 см, оптимальным же считается ширина в 32 см.
  5. Расстояние между ступенями по высоте. Наиболее комфортным будет передвижение по лестнице, у которой высота поступи будет равна 17 см, допускается разбег этого параметра в пределах от 15 до 32 см.
  6. Точки стыковок элементов конструкции. Их конфигурация должна обеспечивать надёжное крепление элементов между собой.

Только после тщательного просмотра проект лестничной конструкции может быть использован для строительства.

Таким образом, установка забежной лестницы будет способствовать созданию неповторимого дизайна и позволит оптимально спланировать внутреннее пространство в доме.

А использование программы для расчёта подобной лестницы обеспечит визуальное представление будущей конструкции и идеальную точность расчётов, что будет залогом надёжности и безопасности воплощённого замысла.

Расчет лестницы на 90° с поворотными ступенями

Онлайн калькулятор расчета деревянной лестницы на90°с забежными ступенями

Как рассчитать лестницу на второй этаж

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Как рассчитать ступени лестницы

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенка)
Благодаря этим трем формулам определяется удобство и безопасность лестницы.
Необходимо учесть, что ширина проступи – величина a должна быть в пределах 25 – 30 см. А высота ступени – величина h лежать в пределах 15 – 20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая и опасной.
Программа расчета ступеней лестницы с забежными ступенями выдаст точный расчет количества удобных ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько ваша забежная лестница «удобная», «неудобная» и в итоге безопасная. В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально безопасного передвижения по ней. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Учитывайте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Безопасность поворотной лестницы с забежными ступенями

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

Чертеж забежной лестницы

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

Источники: http://www.zhitov.ru/lestnica3/, http://proekt-sam.ru/lestnica/programma-dlya-rascheta-lestnitsy-s-zabezhnymi-stupenyami.html, http://zamer-doma.ru/raschet-zabezhnoj-lestnicy/

Как рассчитать лестницу на второй этаж самостоятельно

Красота и безопасность – основные критерии при создании лестницы. Каждый день вы будете подниматься и спускаться со второго этажа своего дома, и поэтому, производя расчеты конструкции, необходимо учитывать множество факторов. Однако помимо функциональных особенностей, созданная лестница должна вас радовать и своим внешним видом. Рассмотрим, как рассчитать лестницу на второй этаж собственными силами.

Содержание

  1. Как рассчитать лестницу на второй этаж: основные требования к расчетам
  2. Составляющие элементы лестниц
  3. С чего начать самостоятельный расчет деревянной лестницы
  4. Расчет лестницы на второй этаж с поворотом на 90 градусов
  5. Расчет лестницы с поворотными ступенями на 180

Как рассчитать лестницу на второй этаж: основные требования к расчетам

Для того чтобы ваша лестница получилась не только красивой, но и безопасной в использовании, обязательно должны быть соблюдены следующие требования:

  1. 40 градусов – максимально допустимая крутизна лестницы, иначе передвигаться станет не только неудобно, но и небезопасно.
  2. Правила техники безопасности предусматривают наличие в лестнице от 3 до 16 ступеней на каждый марш.
  3. Чтобы избежать возможности получения травм головы, расстояние от потолка до верхней поверхности ступени должно быть как минимум 2 м.

Составляющие элементы лестниц

Перед тем как приступить к расчету лестницы на второй этаж своими руками, необходимо точно представлять, как она устроена и из каких элементов состоит. Рассмотрим две основные составляющие детали любой лестницы:

  • ступени, которые в свою очередь состоят из подступенков и проступи. Они прикрепляются к специальным косоурам, изготовленным из метала или дерева на выбор;
  • второй элемент – перила, поручни и ограждения для лестниц. Они призваны сделать подъем по лестнице безопасным и удобным. Специальные поручни, закрепленные на балюстраде, позволяют облегчить и обезопасить хождение по лестнице.

Полезный совет! Перед тем как окончательно определиться с формой и конструкцией лестницы, продумайте, будут ли ей пользоваться дети или пожилые люди. Исходя из этого, внесите в план соответствующие коррективы (высота поручня лестницы и ступеней).

С чего начать самостоятельный расчет деревянной лестницы

Для того чтобы начать производить расчеты и планирование лестницы на второй этаж, необходимо наличие следующей информации:

  • высота между этажами;
  • площадь, отведенная под нижнюю часть лестничной конструкции;
  • ширина проема на втором этаже, в который будет входить лестница.

Самый простой и удобный вариант лестницы – одномаршевый. В этом случае нижняя ступень начинается на уровне перекрытия первого этажа, а верхняя на уровне перекрытия второго. С помощью онлайн калькулятора, расчет лестницы с одним маршем производится очень быстро и легко. Такие лестницы хорошо подходят для помещений со стандартной высотой потолков – от 2,5 до 3 м. При этом, для возведения такой лестницы требуется немалая свободная площадь.

Более компактные, но и более сложные в расчете — поворотные лестницы и лестница гусиный шаг. Расчет для таких конструкций намного сложнее сделать самостоятельно и лучше использовать специальный калькулятор. Как рассчитать лестницу на второй этаж – также можно прочитать на специализированных сайтах и форумах.

Расчет лестницы на второй этаж с поворотом на 90 градусов

При расчете лестницы на второй этаж с поворотом на 90 с забежными ступенями можно использовать онлайн калькулятор лестницы. Однако и в этом случае все данные заносятся вручную. Иначе не избежать серьезных ошибок, связанных с индивидуальными погрешностями каждой планировки.

Так, форма и размер ступеней для лестницы не может выбираться наугад, исходя только из ваших пожеланий, ведь немалая роль отводится именно безопасности дальнейшего передвижения. Ширина ступеней от самой узкой к самой широкой должна увеличиваться постепенно. Это позволит создать плавный и равномерный изгиб марша.

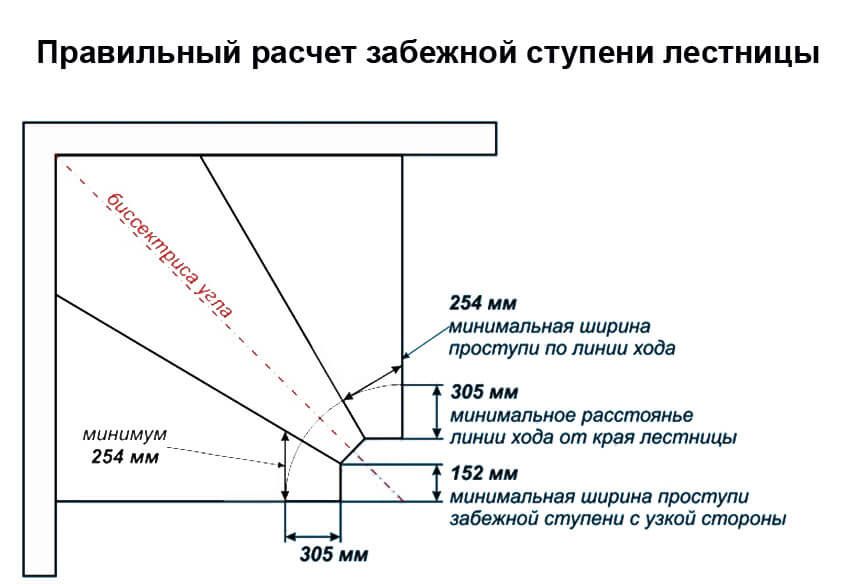

Рассмотрим несколько основных цифр, которых необходимо придерживаться в расчётах:

  • от 7 до 9 забежных ступеней в марше, для обеспечения гармоничного изгиба;
  • разница в ширине проступи самой большой и самой маленькой забежной ступеней не должна быть более 10 мм;
  • согласно стандартам, признанным в Европе, минимальная ширина проступи в самом узком месте может составлять 120 мм. Американские стандарты допускают немного больше – 152 мм.

Расчет лестницы с поворотными ступенями на 180

Идеальный вариант для небольшой жилплощади — лестницы на второй этаж с поворотом на 180 с площадкой. Расчет такой конструкции не прост, однако результат правильно проведенной работы позволит вам значительно сэкономить место, при этом создав красивую и максимально удобную лестницу.

Площадка в данном случае служит для создания поворота на 180о, вместо забежных ступеней. Площадка монтируется в лестничном проеме, разделяя таким образом всю конструкции на две части – два марша, один из которых отходит вверх, а другой вниз. Это позволяет упростить конструкцию и избежать сложных расчетов забежных ступеней.

Расчет ступеней лестницы в этом случае производится также, как для обычных одномаршевых лестниц.

Полезный совет! Чтобы по лестнице с поворотом на 180 градусов было удобно подниматься и спускаться, высота ступеней не должна превышать их ширину.

Особое внимание стоит уделить и внешнему виду лестницы. Многообразие материалов, предложенных для изготовления лестничных конструкций, очень велико и все они отличаются в первую очередь стоимостью. Лестница, полностью изготовленная из натурального дерева, обойдется недешево, но зато смотрится она куда эстетичней. Если финансовые возможности ограничены – не беда. Сейчас есть масса альтернативных вариантов не дорого сделать красивые ступени и перила для лестницы. Фото таких конструкций широко представлены в интернете.

Но как уже говорилось, главное требование к лестничной конструкции – безопасность. Поэтому, даже экономя на материалах, обязательно уделите должное внимание расчётам. И если вы не уверены в своих силах, то лучше доверьте дело профессионалам.

По материалам сайта: http://remoo.ru

Лестничный калькулятор намотка — Получите подробные плановые диаграммы

Также см.

Дисплей

Единицы:

DU

Цвет рисования:

CL

Тип

.

Правый поворот

Тип соединения ступеней подъемного устройства со стойкой Newel

LOC

Соединение в паз и язычок

INT

Установка внутри стойки Newel

Размеры лестниц, лестница

Общее количество роста:

Y

Общая пробежка:

x

Ширина лестницы:

Z

Всего пробега:

FMD

Промежуточная лестница

FBT

Нижняя лестница

Шаги

Количество (нижняя лестница):

QB

Количество (промежуточная лестница): 0003

QM

Quantity (Upper Stairway):

QT

Thickness:

SW

Nosing (Tread Overlap):

SF

SP

Top Step Below Уровень 2 -го этажа

Risers

H

Установка Rookers

Толщина:

HT

Стрингеры

Толщина:

T

Шида:

T

0002 Wi

Стригатели с намотками

Толщина:

It

Ширина:

IW

Поддержка. :

SB

Плита верхнего этажа

Толщина:

ST

Балюстрада

Высота перил:

RH

3 Ba 90th0002 BA

Толщина поручена:

RT

Ширина поручений:

RW

Стена

Толщина:

WT

Выбрать чертеж:

02020202 Чертеж лестницы (вид спереди)

  • Чертеж лестницы (вид сверху)
  • Опорные стойки
  • Нижний косоур
  • Нижний косоур с забежными элементами №1
  • Нижний косоур с забежными элементами №1 (схема)
  • Промежуточный стрингер с намотчиками
  • Промежуточный стрингер с намотками (рисунок)
  • Верхний стрингер с намотчиками №2
  • Верхний стрингер с намотчиками №2 (шаблон)
  • Верхний стрингер
  • СТАЙС Забежная ступень (линейная)
  • Промежуточная забежная ступень (боковая)
  • Верхняя забежная ступень
  • Подступенки прямых ступеней
  • Подступенки нижних забежных ступеней
  • Подступенки промежуточных ступеней забежных
  • Подступенки верхних ступеней забежных

    • {{#isCovered}}

    {{/isCovered}} {{/drawings}}

    Расстояние: 0 0 0

    Результаты расчета Staircase Dimensions

    • Angle:  32. 01 °

    • Comfortable Staircase Formula (R + G):  43.33 cm

    • Blondel’s Formula (2R + G):  60 cm

    • Восстание: 16,67 см

    • Глубина протектора: 34,17 см

    • Going: 26,67 CM

    • Номер.

    • Ширина лестницы: 100 см

    • Минимальная глубина горла: 15,87 см

    Нижний стрингер с

    .0003

    Нижние стрингеры

    Нижний стрингер с намотчиками №1

    Промежуточный стрингер

    Верхний стрингер с намотчиками №2

    Верхние стрингеры

    Снари нижних намотчиков

    • Глубина протектора 66. 2 CM

      202020202020202020202020202.202062062062062062020202.202062920292020202020202.

    • . 100 см

    • Толщина: 4 см

    • Количество: 2 шт.

    • Древесина Объем:  0,053 м3

    Intermediate Winder Steps

    • Tread Depth:  68.78 cm

    • Length:  139.03 cm

    • Thickness:  4 cm

    • Quantity:  2 pcs.

    • Объем древесины: 0,076 M3

    Шаги верхней ветки

    • Глубина протектора: 56,68 См

      • ДЛЯ ДЕЙСТВИЯ.0261 119,73 см

    • Толщина: 4 см

    • Количество: 2 шт.

    • Wood Volume:  0.054 m3

    Straight Steps

    • Tread Depth:  34.17 cm

    • Length:  100 cm

    • Thickness:  4 cm

    • Количество: 11 шт.

    • Дерево Объем: 0,15 M3

    Вопросы прямых этапов

    Вопросы нижних шагов намоткера

    Сниматели промежуточных шагов намотке.

  • .0003

    • Balusters

    Lower Newel Post

    Upper Newel Post

    Support Posts

    Support Joist

    • Width:  15 cm

    • Length:  80 cm

    • Thickness:  5 см

    • Количество: 2 шт.

    • Объем дерева:  0,012 м3

    • Ширина балки №1:  15 см

    • Ширина балки №4: 15 см

    Начальные параметры

    Дисплей

    Тип

    • Влево. Обороте: Selected

      • . Размеры лестницы, лестничный проем

        • Общая высота: 300 см

        • Общая длина: 260 см

        • 90 Ширина лестницы0262

        Рассчитать общий пробег:

        Ступени

        • Количество (нижняя лестница): 5 шт.

        • Количество (моталки):  6 шт.

        • Количество (промежуточная лестница): 0 шт.

        • Количество (верхняя лестница): 6 шт.

        • Общее количество: 17 шт.

        Подступенки

        • Толщина: 2.5 cm

        Stringers

        • Thickness:  6 cm

        • Width:  30 cm

        Stringers with Winders

        • Thickness:  6 cm

        • Ширина: 40 см

        Поддержка балки

        • Толщина: 5 см

        • Шид: 15 см

        15 см

    0004 СОСОБЫВАНИЯ

    • ШИРОВА: 10 CM

    ПЛАНКА ВЕРКОГО НАБЛИЦА

    • . Ширина балясины: 5 см

    • Толщина поручня: 4 см

    • Ширина поручня: 8 см

      • 36

      • Толщина:  20 см

      {{/fields}}

      {{/groups}} {{#isCaption}}

      Обратите внимание,

    • значения выделены зеленым цветом 60209
    • ценности.
    • Значения, выделенные оранжевым цветом , имеют незначительные отклонения от нормы.
    • Значения, выделенные красным цветом , представляют собой значения, которые подвергают конструкцию риску разрушения или делают ее использование неудобным.
    {{/iscaption}}

    Калькулятор лестницы с четвертью хормана. Тип

    LF

    левый поворот

    RG

    Правый поворот

    Тип подключения к намотке с посторонним новом

    LOC

    Язык и Groove Saint

    Int

    0003

    монтаж внутри Newel Post

    Размеры лестницы, Latealwell

    Общее повышение:

    y

    Общий прогон:

    x

    Ширина лестницы:

    Z

    Расчет. Общая пробега:

    Z

    . Общая пробега:

    Z

    .

    Верхняя лестница

    FBT

    Нижняя лестница

    Ступени

    Количество (нижняя лестница):

    QB

    Количество (наверху)

    0002 QT

    Thickness:

    SW

    Nosing (Tread Overlap):

    SF

    SP

    Top Step Below 2nd Floor Level

    Risers

    H

    Install Risers

    Толщина

    :

    HT

    Стрингеры

    Толщина:

    T

    Ширина:

    Wi

    Стрицы с намотками

    Толщина:

    IT

    Ширина:

    IW

    Поддержка балки

    Толщина:

    JT

    Ширина:

    JW

    .
    Перекрытие:

    SX

    Расстояние от стены:

    WX

    Толщина:

    ST

    Balustrade

    Высота.0008

    Ширина баляра:

    BA

    Толщина поручни:

    RT

    Ширина поработной платы:

    RW

    Стена

    . Чертеж (вид спереди)

  • Чертеж лестницы (вид сбоку)
  • Чертеж лестницы (вид сверху)
  • Опорные стойки
  • Нижний косоур
  • Нижний косоур с забежными элементами №1
  • Нижний стрингер с замочками №1 (схема)
  • Нижний стрингер с замковками №2
  • Нижний стрингер с замковками №2 (модель)
  • Верхний стрингер
  • Прямой шаг
  • Нижний забежной шаг (линейный промежуточный шаг
  • 6
  • )
  • Промежуточная забежная ступень (боковая)
  • Верхняя забежная ступень
  • Подступенки прямых ступеней
  • Подступенки нижних забежных ступеней
  • Подступенки промежуточных забежных ступеней
  • Скариер верхних этапов намотчика

    • {{#Scovered}}

    {{/isCovered}} {{/Рисунки}}

    Расстояние: 0

    Результаты расчета

    STAIRSE 31. 61 °

  • Comfortable Staircase Formula (R + G):  43.74 cm

  • Blondel’s Formula (2R + G):  60.41 cm

  • Rise:  16.67 cm

  • Глубина ступени: 29,88 см

  • Ход: 27,08 см

  • Количество ступеней: 17

  • Stair Width:  100 cm

  • Minimum Throat Depth:  15.81 cm

    • Lower Stringer with Winders

    Upper Stringer with Winders

    Materials for construction

    Lower Stringers

    Lower Стрингер с моталками №1

    Upper Stringer with Winders №1

    Upper Stringers

    Lower Winder Steps

    • Tread Depth:  61. 5 cm

    • Length:  100 cm

    • Thickness:  4 cm

    • Количество: 1 шт.

    • Объем дерева: 0,025 м3

    Промежуточные ступеньки

    • Глубина ступени: см

      0262

    • Длина: 133,27 см

    • Толщина: 4 см

    • Количество: 6 1 90 шт.

    • Wood Volume:  0.034 m3

    Upper Winder Steps

    • Tread Depth:  51.71 cm

    • Length:  114.14 cm

    • Thickness:  4 cm

    • Количество: 1 шт.

    • Wood Volume:  0.024 m3

    Straight Steps

    • Tread Depth:  29. 88 cm

    • Length:  100 cm

    • Thickness:  4 cm

    • Количество: 14 шт.

    • Объем древесины:  0,167 м3

    Подступенки прямых ступеней

    Подступенки нижних забежных ступеней

    Risers of the Intermediate Winder Steps

    Risers of the Upper Winder Steps

    Balustrade

    • Handrail Width:  8 cm

    • Handrail Thickness:  4 cm

    • Handrail Length:  471.13 см

    • Объем дерева:  0,015 м3

    Балясины

    Нижняя стойка Newel

    Опорные стойки

    Опорная балка0003

    • Ширина: 15 см

    • Длина: 80 см

    • Толщина: 5 см

    • 61: 11111111111111111111111111111111111111111111111111111111111111111111111111111111111111 2ANITY: .

    • Wood Volume:  0.012 m3

    • Joist Width №1:  15 cm

    • Joist Width №2:  15 cm

    Initial parameters

    Display

    Staircase Тип

    • левый поворот: Выбранный

    Тип ступеней намотке. Соединение с новой пост

    .

  • Ширина лестницы:  100 см

    • Расчет общего пробега:

    Ступени

    • Количество (нижняя лестница, 1 90 шт., 6):

    • Количество (моталки): 3 шт.

    • Количество (верхняя лестница): 13 шт.

    • Общее количество: 17 шт.

    Risers

    • Thickness:  1.8 cm

    Stringers

    • Thickness:  6 cm

    • Width:  30 cm

    Stringers with Winders

    • Thickness:  6 cm

    • Width:  40 cm

    Support Joist

    • Thickness:  5 cm

    • Width:  15 cm

    Оперативные посты

    • Ширина: 10 см

    Плита на верхнем этаже

    • Плотный перекрыл: 100 см

    • Расстояние:

    • Distamp:

    • .

    РубрикаРазное
