Капельник для металлочерепицы: правила монтажа и обустройства

Современная металлочерепица продумана до малейшей мелочи, и действительно надежно защищает крышу от протечек. Производители предлагают целый набор кровельных элементов, которые идут к основному покрытию, и каждый из них по-своему важен.

И больше всего в своем применении и монтаже вызывает вопросов капельник для металлочерепицы – специальная металлическая деталь из кровельной стали. Обычно она имеет полимерное покрытие и цвет, как у самой металлочерепицы. Предназначены капельники для защиты торцов крыши от влаги, которая стекает капельками с кровли – откуда и название. Давайте разберемся в их видах и тонкостях установки!

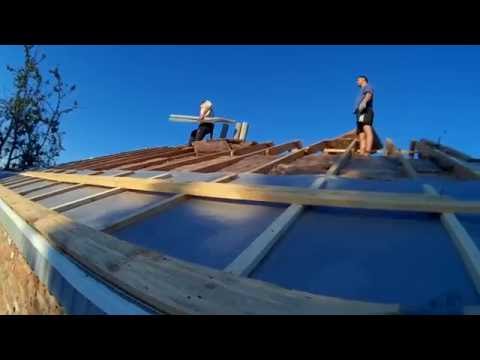

Для начала предлагаем вам посмотреть этот ознакомительный ролик, который поможет вам понять саму суть процесса:

Стандартный капельник идет толщиной от 0,4 до 0,5 мм, из стали, которая защищена цинком или алюмоцинком. Дополнительно поверх современные производители еще наносят дополнительный защитный антикоррозийный слой из фосфата и обрабатывают грунтовкой. В качестве финишного слоя уже наносят полимерное покрытие и лак.

Для крыши из металлочерепицы капельник выполняет сразу несколько важных функций:

Гидроизоляция. Карнизная планка отводит влагу от стен и обрешетки, защищает их от грибка, мха и наледи, а также предупреждает размытие строительных растворов.
Эстетично. Капельник закрывает торцы крыши, чем значительно улучшает внешний вид здания и придает дому завершенный вид.
Шумоизоляция. Капельник отражает звуковые волны, и уменьшает шум от грохающих металлических деталей во время сильного ветра.
Ветрозащита. Капельник уменьшает подъемную силу ветра на кровельное покрытие. Другими словами, эта планка защищает крышу в сильный ураган, когда ветер способен сорвать ее. А крыша из металлочерепицы все-таки обладает некой парусностью.

К слову об эстетичности. Чаще всего капельник подбирают по цвету металлочерепицы точь-в-точь, чтобы он не выделялся на фоне всей крыши. Но все чаще современные дизайнеры рекомендуют брать его совсем другого оттенка, даже контрастного, чтобы подчеркнуть стиль дома красивым акцентом.

Такой метод вносит хоть какое-то разнообразие в дизайн металлической крыши, которая уже слегка поднадоела в больших городах.

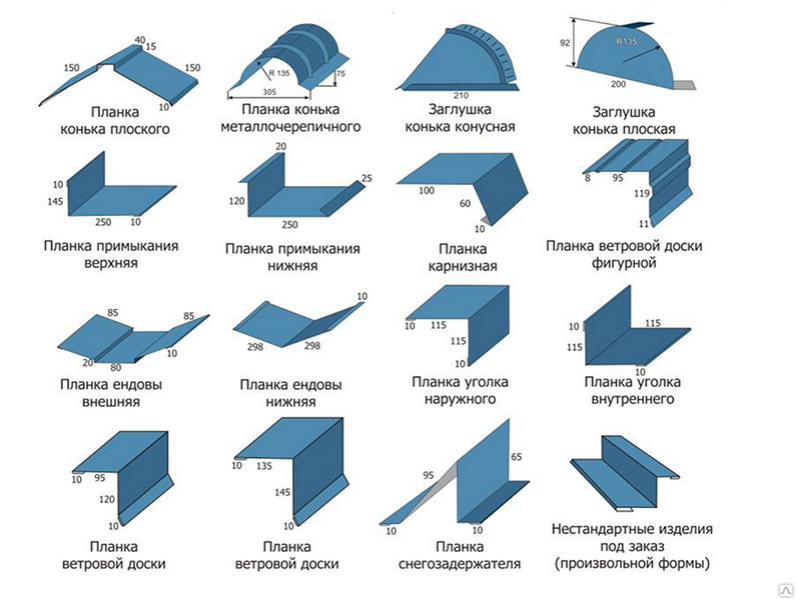

Всего вы будете устанавливать капельник двух видов: фронтонный и карнизный. Главное назначение карнизного капельника – безопасный отвод дождевой и талой воды с крыши. По сути, такой капельник служит направляющим для жидкости, которая потом попадает в водосток. У фронтонного капельника тоже есть свои предназначения. Такие хорошо защищают фронтонные свесы от намокания и тоже направляют воду со скатов на карниз. Отличаются эти капельники не только назначением, но и конструкцией.

Длина карнизного капельника обычно от 1,5 до 2,5 метров. При этом ширина крепежных полочек составляет от 15 до 30 см. По индивидуальному заказу капельник делают более широким, узким, длинным или коротким. Главное требование к карнизной планке – это высокая прочность и жесткость, устойчивость к температурным перепадам и погодным условиям.

По правилам капельник по той же технологии, что и металлочерепица. В заводских условиях тонкий лист металла проходит оцинковку, затем покрывается защитным полимерным слоем и даже базальтовой крошкой для особого эстетичного эффекта.

У карнизного два загиба, один из которых делит планку на так называемые «фартук» и «юбку», а второй служит ребром жесткости на «юбке»:

Фронтонный капельник, как вы уже догадались, крепят на фронтонных свесах. Здесь уже три загиба, которые делят планку на «ступень», «фартук» и «юбку».

Каждая из планок защищает свою часть крыши. Но есть еще одно важное требование к обеим планкам, и карнизной, и фронтонной – иметь тот же срок службы, что и покрытие основной крыши. Этот момент, в принципе, важен для любых доборных элементов, если вы не хотите периодически делать ремонт в одном участке, то в другом.

Если срок службы одинаковый, тогда просто через 15-20 лет вы замените сразу всю крышу из металлочерепицы, и не будете дергаться по пустякам. Которые ко всему еще и способны доставлять немало проблем. Так, например, та же карнизная планка, которая износилась или поржавела, способна пропускать влагу под обрешетку, пусть даже считанные капли. Постоянная влага под свесом со временем вызовет не только сырость, но и грибок.

К слову, не следует путать капельник с лобовой доской, хотя они похожи и расположены часто совсем рядом. Лобовая планка предназначена для защиты лобовой доски, а капельник закрывает ту часть кровли, которая касается водостока.

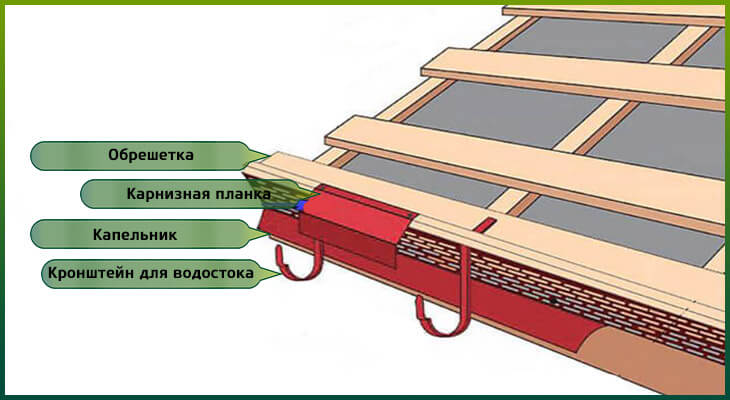

По правилам монтаж капельника под металлочерепицу происходит уже после того, как на лобовую доску уже установили крепление водосточной системы. Вам нужно будет подобрать размер капельника так, чтобы он своей нижней частью попадали в желоб на глубину не менее 20% там, где находится нижняя часть водостока.

При этом ширина верхней части капельника должна быть не больше ширины лобовой обрешетки – это важно:

На этом мастер-классе хорошо видно, где именно должен оказаться край капельника:

Не забудьте перед установкой капельника снять защитную пленку. Вы легко обнаружите ее, правда, снять уже получится не так легко, придется приложить усилие.

На этом этапе многие задаются вопросом, а можно ли крепить карнизную планку гвоздями? Насколько это безопасно? Ведь металлочерепицу мы крепим только специальными саморезами с резиновыми прокладками. Да, капельник тоже можно зафиксировать при помощи такого крепежа, хотя это и накладно. Но гвозди, если те оцинкованные, также замечательно подходят для этой задачи.

Ведь карнизная планка не находится под открытым небом, и не принимает на себя целый поток ливня или снега, а только служит дополнительной защитой обрешетки. И те несколько капель, которые скатятся с нее в желоб, особо сильной ей не повредят. Главное только забивать гвозди не слишком глубоко, чтобы те не прогнули металл. Иначе в таких местах капли как раз и станут собираться, как в луже, а это уже не хорошо.

Вот здесь хорошо показано, как происходит процесс этого «варварского» крепления:

Чтобы вам было легче пробить гвоздями металл, можете предварительно ударить по отмеченным местам острым молотком:

Фронтонную планку уже крепят в верхнюю часть, снизу вверх. Такие идут сразу в двух вариантах, левая и правая.

По вашему желанию вы можете как закрыть планкой выступающий торец, так и оставить его открытым.

Важный момент: монтируют капельник на крыше из металлочерепицы только с той стороны, где уже установлен водосток. В другом месте эта планка просто не нужна. Все дело в том, что дождевая вода, попадая в водосток, достаточно сильно разбрызгивается, и именно эти не такие уж безобидные брызги легко попадают в подкровельное пространство.

Куда правильно заводить капельник?

Если под металлочерепицу вы использовали диффузную гидроизоляционную мембрану, следите за тем, чтобы она казалась на капельнике, а не под ним.

Причем нахлест самой мембраны должен составлять 5 см.

Обязательно проклейте мембрану двухсторонней лентой или специальным клеем, а перед этим натяните ее, чтобы потом не было провисаний, куда станет скапливаться вода. Такие места называют «водными карманами». Знайте, что в зимний период и ранней весной ее может скопиться так много, что это способно даже разорвать гидроизоляцию!

Причем мембрану не укладывают заранее, т.к. она достаточно быстро разрушается под солнечными лучами. Поэтому ее укладывают на карнизный свес и выводят уже на установленный капельник. Сам капельник под мембраной крепят коррозиестойкими гвоздями, чтобы защитить от возможной влаги.

К слову, капельник, который находится под мембраной, выводить в водосточную систему уже не нужно. Ведь в нее влагу уже выведет выступающая часть гидроизоляции:

Как только вы разобрались с мембраной, следуйте дальше таким шагам:

Шаг 1. Уложите первую планку, а затем вторую внахлест в 20 мм, а затем – следующую.
Шаг 2. Зафиксируйте обе планки при помощи саморезов, с шагом в 200 мм.
Шаг 3. Под шляпки саморезов уложите резиновый уплотнитель, чтобы влага случайно не проникла через микроотверстия, и не попала на деревянную обрешетку.

Если стыку капельника мешают ребра жесткости, тогда просто срежьте их ножницами по металлу.

Установка гребня и вентиляционной решетки

Поверх капельника также часто устанавливают гребень свеса со специальной вентиляционной решеткой. Это необходимо для того, чтобы:

из подкровельного пространства вытягивался теплый воздух и конденсационная влага, которые там совсем не нужны, и которые так любит плесень и грибок;
под крышу не смогли проникнуть птицы и насекомые;
гребень частично заменяет дополнительную балку и тоже поддерживает свес.

В процессе монтажа вентиляционного гребня нередко случайно пробивают гидроизоляцию, и как раз путем проклейки устраняют этот недочет.

Крепить такой гребень нужно по специальным заводским меткам, которые отмечают еще в процессе производства. По окончанию монтажа отрежьте лишнюю часть выступающей диффузионной мембраны. Если вы все сделаете правильно, препятствия для движения воздуха в подкровельное пространство не возникнет.

Как вы видите, главное не наделать ошибок монтажа, и гидроизоляция свеса красивой и модной кровли из металлочерепицы будет надежной на все 100%!

Будьте в курсе!

Подпишитесь на новостную рассылку

монтаж отвода конденсата, крепление, размеры

При возведении любой крыши основное внимание уделяется монтажу основных конструкций. Стропильная система и укладка кровельного материала, для многих именно это считается главной задачей. Но при этом не стоит недооценивать важность монтажа различных дополнений и приспособлений. Не смотря на то, что они составляют менее 5 процентов от всех элементов крыши, существенно улучшают дальнейшую эксплуатацию. Любой опытный строитель скажет, что роль таких дополнений, например такого, как капельник для металлочерепицы, очень важна. А что собой представляет данная конструкция? Для чего нужен капельник и как его монтировать? Давайте разберемся в этих вопросах.

Что собой представляет капельник, и какие бывают его виды

Капельник для металлочерепицы, как и любой другой элемент кровли, играет свою важную роль. Он предназначен для того, чтобы защищать стены от атмосферных осадков. Установка капельника производится так, чтобы вода, стекающая с крыши, попадала в желоба водостока. Стоит отметить, что такая конструкция используется не только вместе с металлочерепицей. Такой дополнительный элемент монтируется и при любом другом кровельном покрытии.

Сам капельник под металлочерепицу представляет собой планку. Металлическую полосу изгибают под определенным углом. Различают два вида капельника используемых для крыши покрытой металлочерепицей, а именно:

Карнизный. Он представляет собой металлическую планку с двумя изгибами. Первый разделяет весь элемент на две равные части. Одна, называемая фартук, заводится под металлочерепицу или другой кровельный материал и крепится к обрешетке. Вторая часть служит для отвода стоков с кровли в желоб. Вторым изгибом придается жесткость капельнику.
Фронтонный. Такой тип капельника с металлочерепицей используется редко. Чаще всего его применяют на крыше, покрытой другими кровельными материалами. Такая конструкция более сложная, по сравнению с карнизным. Здесь присутствует больше изгибов. Также имеется фартук, с помощью которого производится крепление элемента под металлочерепицу. Кроме этого имеется ступенька и юбка.

Установка капельника под металлочерепицу нужна не только с практической точки зрения. Конечно, основная задача этого элемента – это отвод талых вод и дождя в желоб водосточной системы. Но кроме этого, капельник в сочетании с металлочерепицей придает крыше законченный вид. Поэтому его установка нужна еще и с эстетической точки зрения.

Из какого материала делается, и какие стандартные размеры

Выбирая любой элемент для кровли, следует внимательно отнестись к его качеству. И тут на первое место выходит материал, из которого изготавливается изделие. Ведь именно от этого во многом зависит срок службы и эксплуатационные качества. В случае с капельником в качестве материала для производства, чаще всего, используется тот же вариант, что и для металлочерепицы. В качестве такового служит лист оцинкованной стали. Дополнительно к этому могут присутствовать и защитные слои из полимерного материала.

Делая свой выбор, следует обращать внимание на качество изделия. Перед покупкой капельника для кровли из металлочерепицы следует обращать внимание на следующие параметры:

в первую очередь следует выбрать приемлемую толщину листа используемого при изготовлении металла. Тут есть много вариантов. Производители металлочерепицы предлагают капельники с толщиной листа от 0,35 до 0,5 мм. Чем этот показатель будет больше, тем прочнее и долговечней будет изделие. Но, при этом и стоимость возрастет;
какое защитное покрытие используется. От этого зависит стойкость изделия к внешним воздействиям и агрессивным средам. Самый дешевый вариант – это покрытие из краски. Такая защита не очень долговечна. Другое дело – это полимерное покрытие. Но и тут есть несколько вариантов. Производители металлочерепицы могут выпускать доборные элементы с защитой из пурала, пластизола или полиэстера. Такие изделия отличаются как по своим эксплуатационным качествам, так и по стоимости;
также стоит обращать внимание и на внешний вид капельников. Лучше всего приобретать их вместе с металлочерепицей. Так будет легко подобрать цвет, текстуру и блеск. В этом случае после монтажа крыша вашего дома будет смотреться более эстетично.

Есть еще один параметр – это размер. Тут также многое зависит от производителей, а точнее от имеющегося у него оборудования. Капельники для кровли, покрытой металлочерепицей, выпускаются с длиной от 1,25 до 4 метров. Но по существующим в строительстве нормам стандартами подобных изделий считаются следующие параметры:

длина капельника для металлочерепицы или другого кровельного материала составляет два метра. При этом полезное значение равняется 1,8 – 1,9 метра. Тут все будет зависеть от величины нахлеста. И именно полезную длину нужно учитывать, делая свои расчеты;
ширина изделия зависит от его типа. Если речь идет о карнизном доборном элементе, то этот параметр в стандартном варианте будет равен 175 миллиметров. У фронтонного капельника для металлочерепицы ширина будет равна 125 миллиметрам.

Конечно, разные производители могут предлагать и другие параметры габаритов. Но именно перечисленные выше считаются наиболее оптимальными. Например, при длине капельника в два метра достигается наилучший показатель по прочности.

Крепление

В независимости от качества приобретенного доборного элемента, его эксплуатационные качества во многом будут зависеть от выполнения такой работы, как монтаж капельника под металлочерепицу. Именно правильно выполненная установка обеспечит наилучшую защиту стен от осадков и конденсата. А как провести монтаж? Как правильно установить и произвести крепление капельника под металлочерепицу? Тут следует воспользоваться следующими рекомендациями от профессиональных кровельщиков:

В первую очередь с лицевой стороны капельника под металлочерепицу или другой кровельный материал снимается защитная пленка. Она необходима для того, чтобы не повредить изделие во время транспортировки.
Монтаж карнизного капельника следует проводить после крепления обрешетки для металлочерепицы. При этом кровельный материал еще не должен быть уложен. Элемент монтируется при помощи гвоздей или саморезов к обрешетке. Шаг между креплениями должен составлять 20-30 сантиметров.
Если речь идет о фронтонном капельнике, то его монтаж проводят после укладки металлочерепицы. При этом данную работу проводят снизу вверх, то есть от свеса к коньку.
Делая срезы доборного элемента, следует обязательно обрабатывать края специальной краской. Она, как правило, идет в наборе с капельниками под металлочерепицу. Такая операция позволит избежать появления коррозии.
Делая разрез нужно пользоваться только ручными инструментами. Дисковая пила или болгарка может повредить защитный слой материала. Эта рекомендация касается, в том числе и при резке металлочерепицы.
Специалисты рекомендуют при монтаже использовать саморезы. Причем эти крепежные приспособления должны быть обеспечены резиновыми прокладками. В этом случае влага не будет проникать под капельник через монтажные отверстия.
При монтаже лучше использовать резиновую ленту. Ее укладывают на обрешетку, а затем крепят сами капельники. В этом случае будет достигнута лучшая герметизация.
При монтаже фронтонных капельников нужно быть очень внимательно. В этом месте имеется специальная вентиляционная щель. Монтаж нужно проводить так, чтобы она не была перекрыта панелью.

Крепление капельника под металлочерепицу делают внахлест. Каждая следующая полоса должна заходить на предыдущую на 10-20 сантиметров. Это обеспечит более надежную защиту от протекания.
