Что такое кессон? Стоит ли переплачивать за него?

Главная страница   >   Статьи   >   просмотр статьи



Планируете построить загородный дом или у Вас есть дача и потребность круглогодично использовать воду из скважины? Тогда стоит обратить внимание на кессоны.

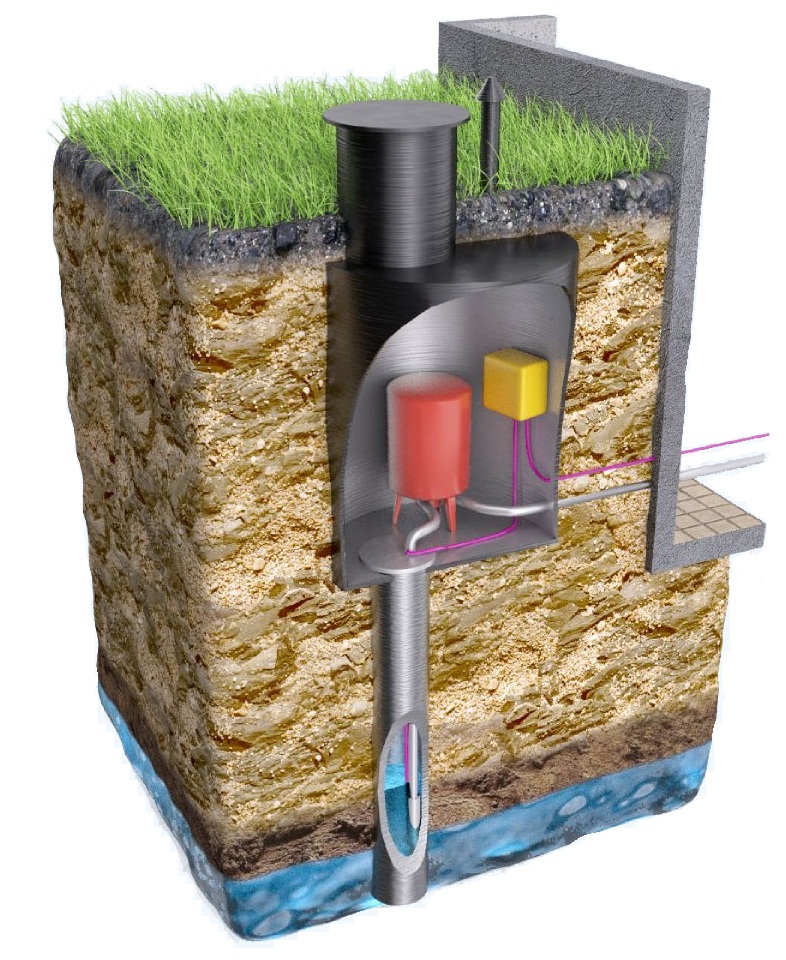

Что такое кессон?

Кессон – водонепроницаемая ёмкость с 100% герметичностью. Монтируется на скважину, кессон надевается на трубу и обеспечивает герметичный стык с обсадной трубой при помощи муфты.



Основная цель кессона – защитить поступающую воду от загрязнения её грунтовыми и поверхностными водами. Дополнительная функция — защита электропитания для скважинного насоса.



Каким должен быть кессон?

При выборе кессона стоит обращать внимание на определенные факторов.



Первый фактор: ГЕРМЕТИЧНОСТЬ.

Вода не должна попадать в камеру кессона, в том числе грунтовые воды и поверхностные.



Второй фактор: ПРОЧНОСТЬ.

Корпус кессона должен быть устойчив к давлению грунта и высокому уровню грунтовых вод, потому что непрочный корпус под давлением грунта будет деформирован.



Третий фактор: УСТОЙЧИВОСТЬ К КОРРОЗИИ.

Корпус кессона должен быть устойчив к коррозии, так как кессон находится в среде с высоким уровнем влажности.



Четвертый фактор: БЕЗ ДОПОЛНИТЕЛЬНЫХ ОБРАБОТОК.

Важно чтобы конструкция была устойчива и не требовала дополнительной внутренней обработки в целях профилактики или восстановления материала. Обслуживание смонтированного кессона в грунте — трудоемкий процесс.



Пятый фактор: УКОМПЛЕКТОВАННОСТЬ.

Важно при приобретении кессона обращать внимание на его комплектацию и размеры, чтобы конструкция подошла к скважине и не пришлось на месте дорабатывать кессон. Внесение корректировок в конструкцию кессона может привести к нарушению герметичности. Некоторые заводы могут подкорректировать стандартную модель кессона под требования заказчика.



Шестой фактор: УДОБСТВО И ПРОСТОТА.

Стандартный и быстрый монтаж без дополнительных высоких трат.

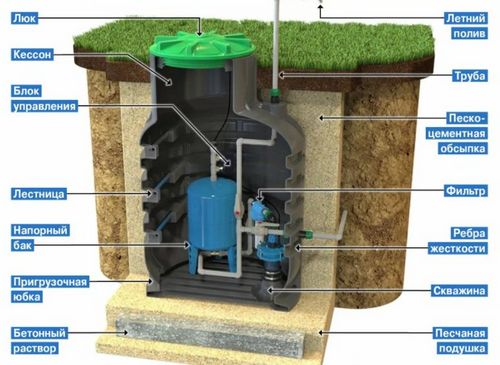

Какие бывают кессоны?

По функционалу все кессоны выполняют одну основную задачу. Важным отличием моделей является материал из которого изготовлен кессон.





Бетонный кессон. Во время эксплуатации бетонного кессона проводится регулярная обработка стыков для того чтобы избежать разгерметизации стенок кессона и уберечь от попадания влаги и загрязнений в конструкцию. Также встречаются сложности в фиксации к кессону дополнительного оборудования, например, гидробака, необходимо сверлить отверстие в стенке кессона. Отверстие приведет к нарушению герметичности.



Металлический кессон. При эксплуатации металлического кессона потребуется регулярно обновлять битумную мастику, которой обработан кессон для того чтобы корпус был устойчив к коррозии. Производить обслуживание корпуса кессона трудозатратно.



Пластиковый кессон. Изготавливается из полиэтилена методом ротационного формования. Обладает высокой герметичностью, но устойчивость к давлению грунта у корпуса невысокая. Если на участке преобладает тяжелый грунт с высокими грунтовыми водами есть большой риск деформации пластикового кессона.



Стеклопластиковый кессон. Кессоны изготовленные из стеклопластика прочные и герметичный. В процессе эксплуатации не требует дополнительной обработки. При приобретении будьте внимательны при выборе производителя, есть риск протечки в стенках корпуса если производитель сэкономит на материале.



Полипропиленовый кессон. Сделан из единого листа полипропилена, швы проварены методом экструдерной сварки. Иногда дно и стенки изготавливают из одного и того же материала по плотности и под нагрузками грунта дно деформируется.





Компания Коломаки изготавливает кессоны Корсу учитывая все вышеприведенные факторы. Корпус кессона Корсу изготовлен из единого листа полипропилена имеет один сварной шов и дополнительный бандажный пояс, который придает жесткость корпусу.

Внизу кессон оснащен грунтозацепами для лучшей фиксации в грунте. В грунтах с высокими грунтовыми водами используются при монтаже анкерные плиты для надежной фиксации кессона в грунте.





Дно кессона компания Коломаки изготавливает из пластика толщиной 80 мм, таким образом дно обретает высокую прочность. Внизу кессона устанавливают скважинную обсадную муфту и надежно приваривают с помощью экструдера на заводе, на завода могут укомплектовать кессон необходимыми патрубками и щитом для электрооборудования.



Посмотреть характеристики и цены на все кессоны Корсу…>





Посмотрите монтаж погреба Келлари от производителя Коломаки:











17

января

2019



Все статьи

Кессон для скважины на даче – Сайт Винского

Содержание

1. Зачем нужен кессон для скважины
2. Какой кессон для скважины лучше
3. Что лучше: пластиковый или металлический кессон
4. Монтаж кессона
5. Цена и время монтажа
6. Отзыв о металлическом кессоне на скважину
7. Кессон из бетонных колец
8. Водоснабжение на даче

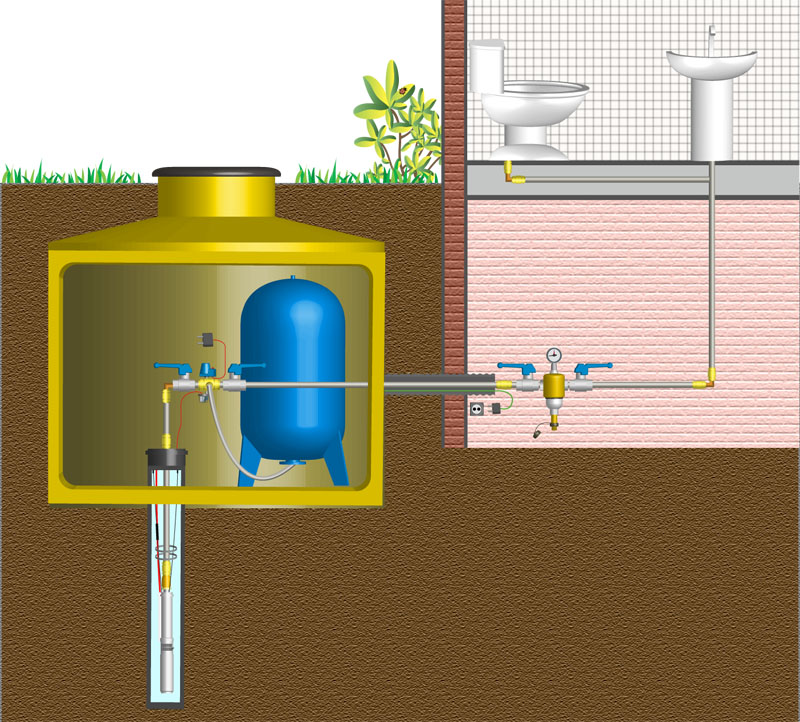

Зачем нужен кессон для скважины

Допустим у вас на дачном участке есть скважина.
Если жить на даче круглый год, нужно сделать так, чтобы вода из скважины поступала в дом, не замерзая в трубах.
Для этого нужен кессон — емкость, которую вкапывают в землю ниже глубины промерзания грунта.
А трубу скважины заводят в днище кессона.

Теперь вода, приходящая на поверхность из трубы не замерзнет.
В кессоне даже самой суровой зимой температура плюсовая за счет того, что он находится нижней частью ниже глубины промерзания.

Какой кессон для скважины лучше

Современные кессоны делают из пластика и из стали.
Если скважина с пластиковой трубой — логично ставить кессон пластиковый.
Если труба стальная — стальной.

Геометрия кессона так же бывает разной:
— цилиндр
— куб

Но что у них одно — это размеры:
Высота кессона должна быть не менее 2 метров, так чтобы нижняя его часть «юбка» находилась ниже глубины промерзания.
Горизонтальные размеры примерно метр в диаметре (цилиндр) или метр на метр (куб)

Размер кессона не меньше определенного размера, который:
— позволит монтажнику залезть в него и поставить оголовок и герметизирующую муфту на пластиковую трубу
— позволит заварить шов вокруг обсадной трубы скважины и гильзы стального кессона.

Данный минимальный размер позволяет поставить в кессон гидробак.
Максимальный размер бака, который пролезает через горловину кессона — 100 литров.

Можно конечно не ставить там гидробак, а воткнуть его дома — если пространства не жалко.
Но у меня гидробак смонтирован в кессоне, так как я зимой иногда уезжаю и мне удобнее слить воду из системы водоснабжения в скважину через оголовок в кессоне (система кранов видна надеюсь).

Что лучше: пластиковый или металлический кессон

Когда я выбирал себе кессон на скважину, то перелопатил довольно много информации на различный сайтах.
Выбрал металлический.
Почему не пластиковый:

— у меня стальная обсадная труба из скважины
— у меня на участке близко поверхностные воды
— прикинув стоимость кессона и монтажа я пришел к выводу — металл лучше и надежнее.

Плюсами пластикового кессона называют его вес.
Но у меня на участке с газоном, деревьями и строениями 3 человека легко выгрузили металлический кессон, докатили до места и смонтировали его на скважину.
Из минусов пластиковые кессоны ругают за то что монтаж дороже — пластиковые кессоны надо заливать бетоном в нижней его части или ставить анкеры, чтобы он не всплыл по весне.
Ну и бывает, что раздавливает их, если песка при монтаже пожалели.

Монтаж кессона

Приехали 3 человека с прицепом где был кубической формы металлический кессон уже отделанный гидроизолом.
Пока двое копали котлован, один приварил вывод под летний поливочный шлаг и место выхода ПНД трубы водной магистрали в дом.
Потом используя три трубы докатили кессон до места.
Поставив две трубы поперек котлована сдвинули и прицелились к оси скважины гильзой в основании кессона.

Потом мне кто-то позвонил и я отвлекся, но когда посмотрел на место где висел кессон — его уже там не было — он был в котловане.
Надет на обсадную трубу как кусок шашлыка на шампур.
Потом самое интересное: сварщик залез внутрь кессона и начал обрваривать шов между гильзой и обсадной трубой, отрезав лишние 2 метра болгаркой.
Чтобы сварщик не задохнулся — ему направили воздух специальным, кустарно сделанным вентилятором.

Далее монтаж разводки:
— на обсадную трубу надели оголовок
— одна труба с оголовка в гидробак, на летний полив и в дом.
— вторая труба в скважину — слив воды на зиму, когда уезжаешь надолго и не пользуешься водопроводом.

После этого утепление верхней части кессона пенопластом.
Прокладка из термоизолирующего материала между внутренностью кессона и горловиной.
Ступенька, чтобы лазить в кессон сливать воду или просто инспектировать.

Цена и время монтажа

Цену не помню, а искать бумаги неохота.
Одно скажу — за такие деньги я этим бы не занимался.
Время можтажа: дело было в конце октября.
Приехали утром (было светло), уехали когда начало смеркаться — видимо что-то около 4-5 вечера.

Отзыв о металлическом кессоне на скважину

Работой доволен.
Зимой проблем с водой не было — уезжали на месяц в Таиланд, сливал воду.
Приехал, включил — как часы.

Летом на дне кессона есть немного воды — капает конденсат с труб: из скважины вода поднимается холодная, в кессоне теплее, поэтому есть сырость.
Но открыл крышку кессона я только сегодня, чтобы сделать фото.
По поводу влажности даже не парюсь.

Кессон из бетонных колец

Дедушкин вариант, когда со стройматериалами было плохо.
Сложный монтаж и еще более сложная гидроизоляция как дна, так и стыков колец.
У соседа на даче такой и видел, как он ебался с ним почти месяц.
И все равно вода проникает.
А вода в кессоне — это короткое замыкание или выход из строя дорогостоящего насоса.

Водоснабжение на даче

У меня есть пара статей на эту тематику:
Система очистки воды от железа — рекомендую.
Установка септика на даче
А так же:
Жизнь на даче: плюсы и минусы

Фундамент кессона или колодца – типы, компоненты, преимущества и недостатки

от Civil Lead

Содержание

Что такое Well Foundation?

Колодцы и кессоны представляют собой фундаменты большого диаметра, применяемые в подводных условиях, например, фундаменты мостов на реках.

Кессоны представляют собой фундаменты большой ширины, несущие нагрузку надстройки через слой слабого грунта в твердую толщу на значительной глубине.

В отличие от свайных фундаментов, диаметр которых редко превышает 2 м, кессоны могут иметь ширину от 10 до 30 м и закладываться на глубине 40 м и более.

Кессоны широко используются в речных и морских подводных сооружениях. в частности, они используются в качестве фундаментов для мостов.

Кессоны обычно изготавливаются заводским способом над уровнем земли и над уровнем воды и утапливаются до уровня опор как единое целое.

, когда процесс изготовления и заглубления протекают одновременно, они называются также фундаментом.

Почему используется Well Foundation?

В ситуациях, когда из соображений размыва или несущей способности фундаменты должны быть заглублены на большую глубину, чем 5-7 метров, открытая земляная работа становится дорогостоящей и неэкономичной по следующим причинам:

1. Для удержания бортов, тяжелой крепи требуется.
2. Из-за больших объемов земляных работ из-за боковых откосов продвижение открытых земляных работ будет очень медленным.
3. Вынутый материал, повторно засыпанный в открытый вырытый фундамент, приводит к образованию рыхлой почвы, которую можно легко очистить.

Таким образом, для устранения вышеуказанных дефектов принимаются фундаменты скважин. В Индии колодезный фундамент является наиболее распространенным типом глубокого фундамента.

Обычно могут применяться следующие два типа фундаментов скважин. В Индии колодцы обычно строятся из кирпичной или каменной кладки, тогда как в западных странах железо используется для строительства фундамента, известного как ленточный фундамент.

Panjab System – В этом типе фундамента предусмотрены глубокие скважины без настила для защиты от размыва.

Madras System – В этом типе фундамента неглубокий колодец имеет сплошной настил как вверх, так и вниз по течению от размыва.

Читайте также – Что такое свайный фундамент? Типы свайного фундамента

Преимущества колодезного фундамента

1. Он может выдерживать большие боковые нагрузки и моменты, возникающие в случае опор мостов, опор, башен и высоких дымовых труб.
2. Благодаря большой площади поперечного сечения устойчив к истиранию.
3. Снижает вибрацию и издает меньший шум, так как опирается на фундамент, на опорах меньше вибраций, которые будут мешать конструкции.
4. Его глубина может быть определена в зависимости от процесса погружения.
5. Нет необходимости в ростверке сваи, так как столбы заполнены бетоном, поэтому нет необходимости в ростверке сваи.
6. Экономичен, стоимость бурения и установки кессона меньше по сравнению с традиционным фундаментом.
7. Они легко адаптируются к различным условиям площадки. Кессон легко поставить в любом месте. Самое сложное, что нужно сделать, это просверлить отверстие.

Недостатки фундамента скважины

1. Его нельзя построить на загрязненных участках из-за большого объема бурения, необходимого для размещения кессона. Существует риск дальнейшего загрязнения всей площадки.
2. Для возведения такого типа фундамента необходимы специалисты.
3. Отсутствие квалифицированного рабочего, знакомого с этим типом фундамента.
4. Процедура его строительства является деликатной, особенно установка кессона.
5. Отсутствие квалифицированных инспекторов для проверки строительства кессонных фундаментов, чтобы убедиться, что они безопасны и надежны.

Читайте также – Ростверковый фундамент – виды, преимущества и недостатки

Типы кессонов

1.  Коробчатый кессон0008

Кессон, который закрыт снизу, но может быть открытым или закрытым сверху.

2.  Открытый кессон или колодец

Кессон, открытый как снизу, так и сверху.

3.  Пневматический кессон

Открытый кессон с камерой на дне для поддержания высокого давления воздуха.

См. также – Комбинированное основание – определение и типы

Форма или типы фундамента колодца

Обычно используются следующие формы колодцев:

1.  Круглый колодец  – чаще используется круглая форма, так как она имеет высокую структурную прочность и удобна для проходки. вероятность опрокидывания также минимальна в этом типе.

2.  Двойные D-образные колодцы  – обычно используются для опор и устоев мостов, длина которых слишком велика для размещения в круглом колодце диаметром 9 м.

3.  Двойные восьмиугольные колодцы  – Во многих отношениях они лучше, чем двойные D-образные колодцы. Квадратные углы устранены, а напряжения изгиба значительно снижены.

Однако они обладают большей устойчивостью к проседанию, чем колодцы с двойным D, благодаря увеличенной площади поверхности. К тому же конструкция сложнее.

4.  Двойные круглые колодцы  – Это два независимых колодца, расположенных очень близко друг к другу и имеющих общую крышку колодца. скважины бурятся одновременно.

Эти колодцы подходят для случаев, когда длина пирса значительна, что невозможно разместить на колодце с двойным D или двойным восьмигранником.

5. Колодцы прямоугольные – Обычно используются для фундаментов мостов глубиной до 7-8 м. для больших фундаментов применяют колодцы двойного прямоугольного сечения.

Для опор и устоев очень больших размеров применяют прямоугольные колодцы с несколькими земснарядами.

Также прочтите – Типы фундаментов и оснований и их использование

Выбор конкретной формы

Выбор конкретной формы зависит от следующих факторов:

1. Размеры основания опор и устоев
2. Стоимость и легкость погружения
3. Горизонтальные и вертикальные силы, действующие на скважину.

Силы, действующие на фундамент колодца

Обычно на фундамент колодца действуют следующие силы:

Вертикальные силы

1. Самопроизводство
2. Плавушка
3. Мертвая нагрузка над суперструктурой
4. . Мертвая нагрузка подшипника и Piers
5. Живой нагрузки

200790009000 9

. Торможение и тяговое усилие движущегося автомобиля.

Сила, обусловленная сопротивлением подшипника движению при изменении температуры.

Сила протекающей воды.

Давление ветра.

сейсмическая сила.

Давление грунта.

центробежные силы.

Направление, величина и точка приложения всех вышеуказанных сил могут быть определены при наихудших возможных состояниях. Эти силы можно заменить горизонтальными силами P и Q и вертикальными силами W.

1. P = равнодействующая всех горизонтальных сил в направлении поперек опоры.
2. Q = равнодействующая всех горизонтальных сил в направлении вдоль опоры.
3. Вт = равнодействующая всех вертикальных сил.

Также прочитайте – Какова цель предоставления фонда?

Процесс строительства

Фундамент скважины можно построить на сухом ложе или после создания песчаного острова. В месте, где глубина воды превышает 5–6 м, а скорость течения воды высока.

Скважину можно построить на берегу реки, а затем довести до конечного положения и поставить на мель. Как только колодец коснется дна, вокруг него укладывают мешки с песком, чтобы предотвратить размыв.

Колодец может опускаться в русло реки на 50-60 см под своим весом. Дальнейшая проходка аналогична проходке скважины на сухом дне.

Колодец углубляется в землю до нужного уровня путем выкапывания отверстий земснаряда.

Компонент фундамента колодца

1. Режущая кромка  — обеспечивает относительно острую кромку для разрезания грунта под ним во время проходки. Он обычно состоит из мягкой стали равного уголка со стороной 150 мм.

2. Бордюр  – имеет двойное назначение. Во время проходки он действует как продолжение режущей кромки, а также обеспечивает опору для штейнинга скважины и забойной пробки, а после проходки передает нагрузку на нижележащее твердое тело. выполнен из железобетона с применением контролируемого бетона марки М200.

3. Штейнинг  – основной корпус скважины. Он также служит двойной цели. Он действует как перемычка во время погружения и конструктивный элемент для передачи нагрузки на грунт под ним впоследствии.

Облицовка может состоять из кирпичной кладки или железобетона. Толщина окрашивания не должна быть меньше указанной по уравнению.

  t  = K( H/100 + D/10)

Где

t = минимальная толщина бетонной стяжки

H = глубина скважины ниже пласта

D = внешний диаметр скважины

K = константа

3

3

3 Для мягкой глины 1,25 для твердой глины и 1,3 для твердой почвы с валуном.

Размер кирпичной кладки должен быть примерно на 10 см больше, чем соответствующий слой бетона.

4. Нижняя пробка  – После того, как колодец будет погружен в окончательное положение, при помощи бетонирования формируется нижняя пробка. Нижняя пробка выполняет функцию основания скважины.

5. Песчаная засыпка  – Полезность сомнительна. Предполагается некоторое облегчение штейнинга за счет передачи части нагрузки непосредственно с крышки колодца на донную пробку.

6. Верхняя заглушка  – Мнения о верхней заглушке разделились. Он хотя бы выполняет функцию опалубки для закладки колодца.

7. Армирование  – придает прочность конструкции во время проходки и эксплуатации.

8. Крышка колодца  – необходима для передачи нагрузок и моментов от опор на колодец или колодцы ниже.

Форма крышки колодца аналогична колодцу с консолью около 15 см. Всякий раз, когда для поддержки основания необходимы 2 или 3 скважины малого диаметра.

Крышка лунки должна быть расширена, чтобы закрыть лунки. Крышка колодца выполнена в виде плиты, опирающейся на колодец или колодцы с частичной фиксацией на краю колодца.

Спасибо, что прочитали эту статью. Если вы нашли эту статью полезной, пожалуйста, не забудьте поделиться ею.

Также прочтите

Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Что такое длина напуска? Как рассчитать? – Полное руководство

Что такое продолжительность разработки? – Полное руководство

Что такое плинтусная балка? — Защита цоколя, разница между цокольной балкой и анкерной балкой

Кессон в сравнении с традиционной установкой в ​​мокром колодце

Установка подъемной станции без открытых земляных работ

Являясь ведущим поставщиком водосточных и ливневых стоков, а также нестандартных подъемных станций в США, компания Romtec Utilities всегда ищет решения общих проблем с подъемные станции и их установка. Это может быть разное оборудование, материалы, покрытия и даже методы строительства. Хотя часто на объекте требуется традиционная установка мокрого колодца, конструкция кессона может быть более простым вариантом в некоторых областях.

Традиционно подъемные станции устанавливаются в заранее вырытые ямы с подпорками по краям углубления. Это делает генеральный подрядчик проекта, который гарантирует, что скважина находится на точной глубине для размещения подъемной станции. Когда груз со станции подъема прибывает на место проведения работ, основание и «бочки» или секции мокрого колодца поднимаются с грузового автомобиля с помощью крана, аккуратно укладываются и укладываются на место. После завершения строительства подрядчик по установке выполнит обратную засыпку, чтобы заполнить пространство вокруг мокрого колодца и закрыть любые оставшиеся впадины в результате строительства.

Кессонная конструкция представляет собой альтернативу традиционной установке в погруженном состоянии, которая включает в себя размещение открытого основания, секционной конструкции погруженного в воду колодца с «режущим башмаком», прикрепленным как часть нижней секции. При установке кессона основание мокрого колодца размещается на уровне или чуть ниже уровня земли, а отверстие выкапывается через сам мокрый колодец. Когда почва и земля удаляются через открытый мокрый колодец, конструкция погружается в землю, часто с дополнительным балластом и/или смазкой. По мере того, как мокрый колодец погружается в землю, сверху добавляются секции, чтобы продвинуть мокрый колодец дальше и на глубину, необходимую для размещения всей конструкции мокрого колодца. После того, как весь колодец установлен, заливается основание мокрого колодца. Установка кессона не требует предварительно вырытых отверстий или подпорок, но подходит не для всех подъемных станций.

Установка кессона, как правило, возможна (как с технической, так и с экономической точки зрения) только на строительных площадках с высоким уровнем грунтовых вод, гранулированным илом, песком или гравием и отсутствием чрезмерных валунов, деревянных обломков, других крупных препятствий или цементации почвы на площадке. В этих местах установка кессона может помочь сэкономить деньги и время, устраняя необходимость в дорогостоящем креплении или обезвоживании отстойника.

Выкопанные ямы при традиционной установке часто собирают подземные воды, просачивающиеся в отстойник из уже обнаженной почвы, или в дождливых местах выкопанная площадь подвержена воздействию стихии. Дождевые и грунтовые воды могут легко скапливаться на выкопанных участках, и их необходимо удалить перед установкой подъемной станции. В районах с высоким уровнем грунтовых вод осушение этих отверстий может занять много времени и средств, и в качестве варианта может быть установлена ​​установка кессона.

У каждого метода установки есть свои преимущества и недостатки, то же самое относится и к установке кессона. В некоторых районах он может быть менее дорогим из-за затрат на опоры и обезвоживание, но он также менее точен, чем традиционная установка. Установка кессона увеличивает вероятность ошибки во время строительства и требует более высоких допусков для оборудования и зазоров трубопроводов, а также линий отвеса/уровня.

Поскольку подъемная станция устанавливается путем выемки грунта внутри мокрого колодца, также важно, чтобы установщик был опытным, тщательным и ориентированным на детали, чтобы обеспечить правильное размещение и предотвратить повреждение мокрого колодца во время установки. Это имеет особое значение, так как после размещения конструкции трудно или даже невозможно исправить ошибки размещения.

Традиционная установка требует подпорки и, возможно, обезвоживания, но она позволяет предварительно изготовить, предварительно собрать и протестировать на заводе-изготовителе, чтобы убедиться в отсутствии проблем перед отправкой на рабочую площадку. Это обеспечивает максимальную точность при размещении оборудования и проходки труб, проверки качества, снижает риск ошибок при установке и позволяет сэкономить время при установке на стройплощадке.

Благодаря нашим знаниям и опыту в установке подъемных станций по всей стране, Romtec Utilities может приспособить традиционную или кессоновую установку на объектах в зависимости от условий на объекте.
