Пошаговая кладка цоколя в 1 кирпич: видеоинструкция

Осуществление построения цокольного этажа, используя метод кладки в один кирпич, пользуется популярностью. Уже несколько веков эта методика проверяется строителями на крепость и устойчивость.

Необходимо выбрать стройматериал для облицовки перед началом кладки цоколя в 1 кирпич. Преимущество отдается красному кирпичу. Материал, из которого его производят, а именно красная глина, обеспечивает ему устойчивость к воздействию влаги и длительный срок эксплуатации.

Рассчитать количество несложно: на 1 кубометр кирпичной кладки потребуется 400 кирпичей, учитывая, что шов будет составлять 12 мм. Следующим этапом умножаем длину цоколя на его ширину и высоту. Полученную цифру множим на 400. Применяем единицы измерения – метры.

Виды цоколя

Существуют различные способы кладки цоколя. Рассмотрим самые популярные виды:

1. Ровный цоколь. Толщина конструкции и основания одинаковые. Для красоты внешнего вида и отделения стен от основания, применяются бордюры, декоративные карнизы.
2. Выпирающий цоколь. Акцент делается на основании или стенах. Применение такого вида подразумевает присутствие отливов.
3. Западающий цоколь. Популярен вид в местах, где часто выпадают обильные осадки, так как защищает строение. Главная стена толще от основания.

На всех этапах важно, чтобы была строго соблюдена пошаговая инструкция кладки цоколя в 1 кирпич.

Необходимые материалы и инструменты

Перечислим необходимые материалы:

• кладочная сетка;
• цемент и песок;
• красный кирпич.

Перечислим необходимые инструменты:

• уровень строительный;
• шнур строительный;
• отвес;
• порядовка;
• кирка;
• кельма для каменных работ;
• лопата;
• шаблоны, металлические прутья.

Проверяем горизонтальность фундамента

После того как залили фундамент, гидравлическим уровнем его проверяем. На одном углу фиксируем первую колбу, вторую поочередно перемещаем по остальным углам. Вновь проверяем уровнем.

Если залитая плоскость неровная, используем метод, описанный далее. Выбирается один угол, который проверяем, наносим вверху на нем отметку и сверяем ее с первой колбой. Вторую переносим по остальным углам. Аналогичные действия производятся по всему фундаменту. Измеряем расстояние к верху, устанавливаем погрешность.

Большую разницу в измерениях корректируем с помощью раствора, при этом отсчет ведем от наивысшего угла. Небольшую разницу компенсируем, нанеся раствор на шов, который не должен превышать 16 мм, учитывая армированный материал.

Забив в каждый угол по колу диагонально, натягиваем строительный шнур между ними. Измеряем длину каждого отрезка. Если они отличаются, погрешность можно выровнять во время кладки.

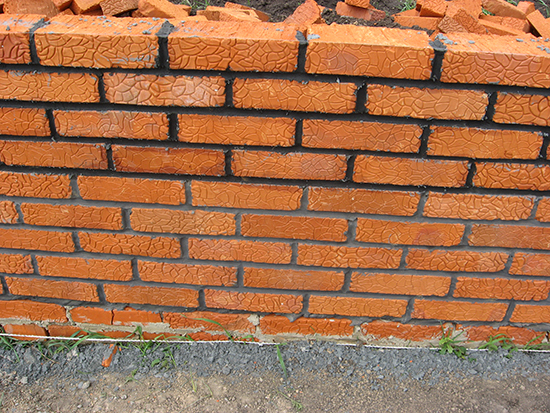

Кладка цоколя в 1 кирпич

Выкладываем первый ряд, не используя раствор. Чтобы промежутки при кладке были равномерными, следует использовать шаблоны, которые изготавливаются из металлических прутьев.

Если последний кирпич длиннее или короче, можем выполнить коррекцию, изменяя размер швов. Последующие кирпичи размещаем так, чтобы не возникала несхожесть параметров.

Проводим гидроизоляцию строительной площадки

Гидроизоляция служит для выполнения таких функций:

• защита от всевозможных неблагоприятных ситуаций;
• укрепление строительной площадки;
• защищает от влияния влаги, которая может превышать уровень стен конструкции.

Читайте также: Какие анкеры лучше выбрать для кирпичной стены

Гидроизоляция помогает устранить полости при возведении фундамента. Защищает от возможной пропускной возможности само сооружение в целом. Лучше всего гидроизоляцию проводить не только горизонтальную, но и вертикальную, то есть между основанием и цоколем.

Существуют такие способы гидроизоляции:

1. Обшивка мягкой резиной уровня.
2. Фиксация мастикой нескольких слоев рубероида.

Использование этих способов гидроизоляции, защищает стройматериал от воздействия влаги и нарушения герметичности цоколя.

Нюансы кладки

Для того чтобы было можно подкорректировать недочеты кладки, рекомендуется сначала смочить кирпич. Раствор готовим, соблюдая пропорции: песок и цемент в соотношении 1:4. Водой разводим смесь до нужной консистенции.

Возводя цокольный этаж, производим армирование арматурной сеткой через каждые 2-3 ряда кирпича. При невысоком цоколе такие манипуляции не нужны.

Начинать стройку следует с диаметральных углов, возводя их на одинаковой высоте. С каждым ярусом применяем натянутый шнур для соблюдения подгона по уровню. С каждым рядом изначально лучше выкладывать кирпич без раствора в качестве примерки.

Под цокольный ряд рекомендуется класть раствор слоем 20 см, пройдя прессовку 12 мм остается на швы, как и требуется. Каждый ярус контролируем, используя уровень.

Возводим углы. Контролируем вертикаль при помощи отвеса. Начинающим строителям понадобится порядовка, на ней делается разметка расположения швов и кирпичей.

Шнур-причалку прикрепляем к порядовке – это нужно для кладки кирпича горизонтально. Гвозди и скобы используем для фиксации шнура по длине яруса.

Горизонтальный ярус кладем, смещая швы в каждом ряду. Оптимальным отклонением считается ½ от длины кирпича. Роль вертикальной перевязки выполняют ярусы с поперечной кладкой. Осуществляя кладку цоколя, чередуем ярусы поперечный и продольный.

Выполняя кладку своими руками, не привлекая строителей, можно значительно сэкономить личный бюджет. Выполняя все рекомендации по кладке цоколя в один кирпич, вполне реально получить хороший результат.

Как правильно выложить цоколь из кирпича своими руками?

 Главная / Стены /

Содержание

1. Назначение и виды цоколя
2. Как выбрать кирпич и рассчитать его количество
3. Как построить цоколь из кирпича
4. Утепление цокольной конструкции
5. Гидроизоляция цоколя

Когда владельцы земельного участка начинают строить загородный дом, они очень заинтересованы в рациональном использовании своей земли. Люди хотят не просто возвести многоэтажный дом, но и обустроить его различными подсобными помещениями. Построить цоколь – значит увеличить дом в размере еще на один функциональный этаж.

Что такое цоколь? Это часть стены, находящаяся между фундаментом и несущей стеной. От обычного этажа отличается тем, что он некоторой своей частью углублен в грунт. В этом его схожесть с подвалом. Но цокольный этаж более функционален, в нем можно расположить различные хозяйственные постройки, устроить не только кладовку или бильярд, но и обустроить жилую комнату. Правильно возвести цоколь – значить выполнить качественную постройку всего здания. На сегодняшний день для возведения цокольного этажа своими руками лучшим является кирпич, так как его можно выложить на основу (фундамент), возведенную из любого материала. Кирпичная кладка отлично защитит ваш дом от тепловых потерь, от атмосферной и грунтовой воды.
В нашей статье мы поговорим о том, как своими руками выложить цокольный этаж.

Назначение и виды цоколя

Основное назначение цоколя из кирпича:

• Защитить дом не только от дождей и талого снега, но и от воды, поступающей из земли (так называемый капиллярный подсос) – отсутствие этого этажа может позволить влаге подняться по стене на высоту до трех метров.
• Уберечь дом от появления плесени, различных грибков и гниения.
• Цокольный этаж несет основную нагрузку со стороны стен.

Существует 3 варианта построения цоколя:

• Выступающий – это когда цоколь выступает наружу по сравнению с основной стеной. Кладка такого цоколя применяется, если стены дома тонкие, а цокольный этаж хотят сделать теплым.
• Вровень со стенами – этот вариант требует усиленной гидроизоляции, что приведет к дополнительным расходам.
• Заглубленный – самый популярный вид цокольного этажа. Вода, текущая по стене во время дождя, не попадает на швы, значит, защитный слив не нужен, да и выглядит дом с цокольным этажом из кирпича более привлекательно.

Оптимальным считается «западание» цоколя не менее чем на пять сантиметров.

Как выбрать кирпич и рассчитать его количество

От качества кирпича, выбранного вами, полностью зависит, какое здание вы построите, и как будет выглядеть кладка цокольного этажа, а, значит, и сам дом. Рекомендуется использовать полнотелый глиняный кирпич, т. к. его сопротивляемость проникновению влаги намного выше, чем сопротивляемость пустотелого. Есть риск, что через несколько лет конденсат заполнит пустотелый кирпич, что гарантированно вызовет его разрушение, кладка деформируется и в итоге пострадает дом. Поэтому необходимо разобраться с параметрами кирпича, который вы решили приобрести.

Совет! Кирпичная кладка будет прочной и простоит очень долгое время, если вы обеспечите ее системой гидро- и теплоизоляции.

Кладка цокольного этажа дело непростое, прежде чем приступить к его строительству своими руками, нужно узнать количество материала, необходимое для вашей работы. Для этого на этапе планирования кладки проводится подсчет ее объема. Расчет проводится следующим образом: периметр кладки надо умножить на ее же высоту и ширину и получим объем в м3. На практике доказано, что в среднем на 1 м3 расходуется около 400 штук кирпича. Умножив объем кладки на 400, получаем то количество кирпича, которое потребуется для возведения цокольного этажа вашего дома. Обычно в одном поддоне (в зависимости от производителя) находится от 300 до 330 кирпичей, зная это, вы легко рассчитаете количество поддонов нужных вам для строительства.

Совет:

Закупать материал нужно с запасом, в любом случае вы всегда можете найти применение оставшемуся кирпичу в хозяйстве или на других постройках.

Как построить цоколь из кирпича

Выложить своими руками цокольную конструкцию очень ответственно и сложно, поэтому, если кладка кирпича не ваш конек, лучше привлечь к строительству профессионалов. Ведь оттого как правильно выстроена основа (фундамент) и цокольный этаж зависит каким надежным и прочным будет дом. Как правило, высота фундамента рекомендуется в пределах 30-90 сантиметров над уровнем грунта, а цоколя – не менее 50 сантиметров, но иногда она может быть значительно больше.

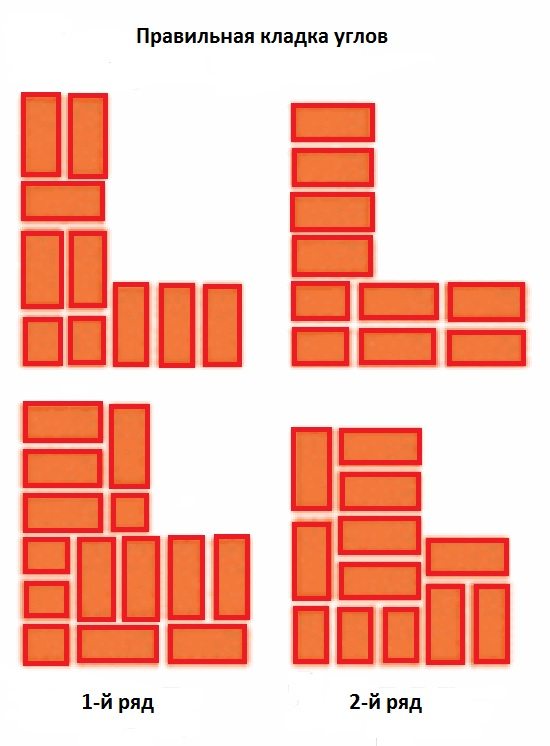

Вначале необходимо правильно выложить углы, по которым далее будет выкладываться сам цокольный этаж и будущий дом, это, пожалуй, самое ответственное действие. Кирпичи выкладываются на 4-х углах дома без раствора. Затем с помощью рулетки промеряются расстояния между углами, в идеале размер параллельных сторон должен быть одинаковым. Если это не так, нужно проверить, правильно ли выставлены углы, и проводить корректировку до тех пор, пока размеры не совпадут. Говорят, что расхождение можно откорректировать в процессе кладки первого кирпичного ряда, но если у вас нет опыта такой работы, лучше углы выставлять правильно!

Только после всех измерений и проверок начинается кладка цоколя, если у вас есть опыт строителя, вы можете сделать это своими руками. В качестве фиксирующего раствора используют цемент. Высоту фундамента обычно выводят в 30-40 сантиметров, это позволяет выстроить высокий цокольный этаж, и, значит, получить дополнительно просторное помещение.

Совет:

Для того чтоб внутри цокольного этажа были нормальные условия для проживания, не забудьте оставить в нем отверстия для вентиляции, а также про сетку или заслонку, которой эти отверстия должны прикрываться. Кстати, заслонку можно сделать своими руками.

Кладка кирпича может быть нескольких вариантов: вполовину, в полтора или в целый кирпич. Не забывайте про углы, уделите пристальное внимание их правильному сооружению, т. к. на них ложится достаточная нагрузка.

Утепление цокольной конструкции

Так как цокольный этаж расположен между стеной и фундаментом, здесь возможны большие потери тепла. Чтобы избежать отрицательного влияния теплопотерь и повышенной влажности на состояние дома, цоколь нужно утеплить.

Самый рациональный вариант: использовать твердый теплоизолятор. Самый популярный из них – пенополистирол плитный, выделяющийся своими преимуществами:

• Хорошо держит форму
• Влагонепроницаем
• Легок в работе

Утеплить цоколь можно уже после завершения кладки, работа несложная – вам под силу сделать ее своими руками, не прибегая к услугам профессионала. Для этих целей в продаже есть клей, без сольвента и ацетона. Мастику лучше использовать холодную. При утеплении цоколя нужно внимательно следить, чтобы между плитами не было никаких зазоров или промежутков. При обнаружении этих недостатков воспользуйтесь монтажной пеной или кусочками минеральной ваты, они помогут вам законопатить зазоры. После утепления цоколь можно оштукатурить или применить другие виды отделочных работ.

Гидроизоляция цоколя

Прежде чем вы начнете класть кирпич, необходимо обустроить гидроизоляцию. Обустройство гидроизоляции позволит надежно защитить цокольный этаж от пагубного действия грунтовых и других вод.

Сохранить кирпичную кладку можно несколькими способами:

• Рубероид с битумным слоем – очень распространенный метод, к тому же недорогой. Укладывается двумя слоями битумной стороной к фундаменту, при нагревании слои между собой склеиваются.
• Битумная смазка – самый простых вариант: разогревается битум, а затем с помощью инструмента наносится на цоколь. Достаточно нанести два-три слоя, слои должны быть тоненькими.
• Обычная штукатурка – наносится на цокольные стены после завершения строительного процесса.

Adblock
detector

Кирпичная стена подвала – Процедура строительства, практическое рассмотрение

🕑 Время чтения: 1 минута

Кирпичная кладка обычно не используется в качестве стены подвала, но ее можно построить для этой цели. Кирпичная стена подвала должна возводиться в соответствии с проектной спецификацией и чертежами таким образом, чтобы она могла выдерживать как боковые нагрузки от обратной засыпки, так и вертикальные нагрузки надстройки.

Надлежащая практика строительства, адекватное и точное выравнивание стен и покрытие незавершенных работ должны учитываться для предотвращения проблем в будущем.

Кирпичная стена подвала должна быть покрыта водонепроницаемым или влагонепроницаемым покрытием для предотвращения проникновения грунтовых вод в каменные стены. Материалы, используемые при возведении каменной стены подвала, должны быть надлежащим образом защищены на строительной площадке от воздействия вредных веществ.

Содержание:

• Порядок строительства кирпичной стены подвала
• Практическое рассмотрение
  • Подготовительные работы
  • Земляные работы
  • Строительство фундамента стены подвала
  • Кирпичная установка
  • Укладка арматуры
  • Заливочный раствор
  • Обратная засыпка
  • Покрытие стены подвала
  • Гипсокартон
  • Практика применения
  • 9004 Защита объекта от нагрузки 014
  • Строительные допуски
• Викторина

Порядок возведения кирпичной стены подвала

Практическое рассмотрение

Подготовительные работы

1. Влажные кирпичи за один день до кирпича следует использовать, поместив шланг на кучу кирпичей, пока вода не потечет из кучи. В очень теплую погоду поместите шланг на сваю за несколько часов до начала укладки кирпича.
2. Очистка арматуры перед укладкой, удаление ржавчины, льда и других покрытий с арматуры.

Земляные работы

1. Сначала просмотрите утвержденный опрос кольев.
2. Убедитесь, что соблюдается правильная линия выемки грунта по периметру для точного выравнивания фундамента.
3. Удалите рыхлый, разлагаемый и нестабильный материал и заполните его гранулированным наполнителем.
4. Уложите слой заполнителя на пол для защиты кирпичных блоков от грязи и грязи
5. Обеспечьте доступ для доставки материала

Рис. 1: Земляные работы для строительства стены подвала

Строительство фундамента стены подвала

1. После земляных работ уложите арматуру фундамента
2. Залейте бетон как можно скорее, чтобы предотвратить избыточную влажность из-за дождя и снега.
3. Выравнивание фундамента должно быть обеспечено таким образом, чтобы центр кирпича совпадал с осевой линией фундамента.
4. Придать шероховатость поверхности фундамента для улучшения сцепления с первым слоем кирпичной стены подвала.

Установка кирпича

1. Убедитесь, что верхняя часть фундамента чистая и на ней нет грязи.
2. Уложите кирпич вертикально и точно по линиям.
3. Укладка с полностью заполненными раствором швами.
4. Смажьте торцы кирпича достаточным количеством раствора для заполнения швов головки.
5. Каменные затворы устанавливаются на место с головными швами, уложенными на два соседних кирпича.
6. Не забивайте углы и косяки, чтобы установить носилки после того, как они будут установлены на место.
7. Если необходимо внести коррективы после того, как раствор начал затвердевать, удалите раствор и замените его свежим раствором.

Рис. 2: Укладка кирпича

Укладка арматуры

1. Точно расположите металлическую арматуру.
2. Зафиксировать от смещения
3. Надежно зафиксировать вертикальную арматуру с помощью рам или других подходящих приспособлений.
4. Горизонтальная арматура может быть размещена по мере выполнения кирпичной кладки.

Раствор для заливки

Ассоциация кирпичной промышленности (BIA) рекомендует использовать раствор типа M для кирпичной кладки, контактирующей с землей. Раствор типа S рекомендуется для использования в армированной и неармированной кладке, где требуется более высокая прочность на изгиб, чем у типа N.

Подходящие методы затирки используются для заливки затирки, а затем предоставления достаточного времени для ее отверждения, чтобы стена приобрела достаточную прочность.

Рис. 3: Раствор

Обратная засыпка

Не укладывайте материал для обратной засыпки до тех пор, пока стены из бетонных блоков не будут должным образом выдержаны и не закреплены связями или не установлена ​​система чернового пола. Укрепляйте стену до тех пор, пока не будет построена система чернового пола. Обратная засыпка начинается после завершения монтажа дренажной и гидроизоляционной системы.

Обратная засыпка должна производиться в несколько подъемов с использованием материала, не содержащего крупных камней, мерзлой земли, органических материалов или строительного мусора. Наконец, необходимо соблюдать осторожность, чтобы во время обратной засыпки не повредить дренажную систему, гидроизоляционное покрытие или наружную изоляцию.

Рис. 4: Обратная засыпка

Покрытие стены подвала

Кирпичная стена подвала должна быть покрыта водонепроницаемым или влагонепроницаемым покрытием для предотвращения проникновения грунтовых вод и подъема влаги. Это покрытие должно простираться выше готового сорта.

влагонепроницаемый используется, если гидростатическое давление отсутствует, а гидроизоляционный используется, если существует гидростатическое давление. Гидростатическое давление может возникать из-за высокого уровня грунтовых вод или плохо дренируемой обратной засыпки.

Для облегчения дренажа можно использовать перфорированную трубу или дренажную плитку. Дренажные и гидроизоляционные системы должны быть тщательно осмотрены перед обратной засыпкой.

Рис. 5: Покрытие стены подвала

Настенная гидроизоляция

Также важно использовать сквозную гидроизоляцию в основании стены выше уровня земли, чтобы вода, проникающая в стены выше уровня земли, не попала в верхнюю часть стен фундамента. Предпочтительно, чтобы этот гидроизоляционный материал накладывался поверх водонепроницаемого или влагонепроницаемого покрытия.

Рекомендация по охране объекта

• В конце каждого дня по мере продвижения строительства накрывайте верхнюю часть стены прочной водонепроницаемой мембраной.
• Накройте частично завершенные стены, когда работа не ведется. Выдвиньте крышку минимум на 610 мм вниз с обеих сторон и надежно удерживайте ее на месте.
• Используйте ветрозащитные экраны, когда скорость ветра превышает 15 миль в час.

Практика применения нагрузки

• Не допускать приложения равномерной нагрузки на пол или крышу в течение как минимум 12 часов. после возведения кирпичных стен.
• Избегайте приложения сосредоточенных нагрузок в течение как минимум 3 дней после возведения каменной стены

Строительные допуски

1. Максимальное отклонение от отвеса по вертикали и поверхностям стен составляет 6,4 мм на 3 м, 9,6 мм на высоте этажа не более 6 м или 12,7 мм на 12 м и более.
2. Максимальное отклонение от отвеса для внешних углов, компенсационных швов и других заметных линий 6,4 мм на любом этаже или максимум 6 м, 12,7 мм на 12 м и более.
3. Максимальное отклонение от плана расположения соответствующих частей стен 12,7 мм в любом пролете или 6 м, 19 мм в 12 м и более.

Викторина

[wp_quiz_pro]

Как гидроизолировать подвал с помощью кирпича…

9 мая 2014 г. • Мэтью Сток.

Кирпич использовался как строительный материал в течение долгого времени, первые кирпичи появились около 9000 лет назад в виде выжженных на солнце блоков грязи. Римская империя дала нам обожженные кирпичи из глины и песка, и именно этот тип кирпича в той или иной форме сохранился как универсальный строительный материал.

Есть, конечно, кирпичи из бетона, но они используются в основном в качестве материала для мощения и ландшафтного дизайна, появляются на подъездных путях, внутренних двориках и других наружных сооружениях.

Сегодня кирпич обычно выполняет в жилищном строительстве декоративную функцию, укладываясь в качестве облицовки поверх каркасной конструкции. Раньше целые дома строились из кирпича, как и весь или часть фундамента, на котором они стояли. Эти фундаменты могли быть построены до уровня земли из бетонных блоков или камня, а затем отделаны кирпичом для красоты, или могли быть построены из кирпичных стен до основания.

Эти полные кирпичные фундаменты, безусловно, выдерживали вес надземной конструкции, а также любой другой, но многочисленные растворные швы и естественная пористость кирпичей часто приводили к проблемам с водой в подвале. Существует несколько эффективных методов постоянной гидроизоляции, позволяющих сохранить эти подвалы сухими.

Наиболее распространенным источником просачивания в стене кирпичного фундамента является растворный шов. Поскольку большинство кирпичных фундаментов старые, у раствора были десятилетия, чтобы испортиться или треснуть из-за незначительного движения фундамента.

Кроме того, боковое давление перенасыщенного грунта снаружи может вызвать значительное растрескивание стены.

Кроме того, старые глиняные кирпичи, даже если они были обожжены в печи, несколько пористы, и вода в конечном итоге просачивается через сам кирпич, что в конечном итоге может привести к порче кирпича.

К сожалению, трещины в растворных швах не могут быть заполнены расширяющимся полиуретаном, как просачивающиеся трещины в стенах из литого бетона. Однако гидроизоляция подвала с кирпичным фундаментом изнутри возможна.

Внутренняя гидроизоляция стены кирпичного фундамента начинается с установки внутренней водосточной плитки, системы перфорированных труб, заглубленных в промытый гравий под цокольным этажом. При ремонте цокольного этажа после монтажа остается небольшой зазор между полом и стеной.

Затем просачивание будет стекать по стене в дренажную систему, где оно будет собираться и отводиться к дренажному насосу. Рекомендуется установить пароизоляцию, чтобы скрыть признаки просачивания и удержать влагу. Внутренняя сливная плитка также будет собирать и удалять воду, которая в противном случае просочилась бы через трещину в полу или через стык бухты.

Однако самый эффективный способ гидроизоляции подвала с кирпичным фундаментом — снаружи. Процесс начинается с раскопок вдоль стены, вплоть до фундамента, оставляя траншею, достаточно большую для работы техника. Грязь, рыхлый раствор и кирпичная пыль соскребаются со стены, и на всю стену наносится слой раствора, который обеспечивает более однородную поверхность.

После того, как грунтовое покрытие высохнет, на всю стену толстым слоем наносится шпателем наружная гидроизоляционная мембрана, состоящая из модифицированного битумом полиуретана. Если грунтовые воды особенно высоки, также будет установлена ​​внешняя дренажная плитка, а мембрана будет покрыта прочной пластиковой дренажной панелью, которая защитит ее и направит воду вниз к дренажной плитке.

Затем раскопки засыпаются, и ремонт завершается.

Независимо от того, какой метод ремонта рекомендуется, домовладельцу с кирпичным фундаментом потребуется помощь подрядчика по гидроизоляции подвала с опытом работы в домах, подобных его или ее.
