Кладочная сетка что это: Для чего используют кладочную сетку

Для чего используют кладочную сетку

Кладочная сетка — строительный материал, который применяется для усиления готовой конструкции при строительстве объектов. Чаще всего кладочная сетка применяется с поверхностями из кирпича, из железобетона. Она также используется для усиления стенок фундамента. Сетка изготавливается путем сваривания между собой металлических прутков способом точечной сварки. Если проволока небольшого диаметра и не будет испытывать значительные нагрузки в ходе эксплуатации, прутки связываются между собой. Вне зависимости от способа соединения, получаются ячейки квадратной или ромбообразной формы. Основное назначение сетки — усиление несущих конструкций при проведении кладочных работ. Ниже рассмотрим, что такое кладочная сетка, из чего она производится и в каких случаях применяется.

Особенности кладочной сетки

Для производства кладочной сетки преимущественно используется металлическая проволока диаметром от 3 до 6 миллиметров. Сетка позволяет задерживать строительный раствор на поверхности стены, не давая проникать ему. За счет этого раствор никак не сказывается на теплоизоляционных характеристиках готовой конструкции.

Для чего нужна кладочная сетка:

  1. Строительство высотных зданий, где ширина стен начинается от двух кирпичей;

  2. Использование в процессе работы с кирпичом и камнем. В этом случае удается исключить усадку и преждевременное разрушение конструкции;

  3. Использование строительного материала с пористой структурой, в которую может проникнуть строительный раствор, повлияв на теплоизоляционные характеристики;

  4. Строительство объекта из крупных блоков с последующей облицовкой фасада кирпичом;

  5. Заливка бетонной стяжки чернового пола. Так поверхность становится долговечнее, способна выдерживать большие нагрузки в ходе эксплуатации;

  6. Оштукатуривание стен с использованием большого количества строительного материала. Если сетку не применять, то раствор просто сползает вниз под силой тяжести.

Сетку рекомендовано применять при кладочных работах с использованием газобетона, который имеет малую прочность. Без сетки в процессе эксплуатации в поверхности могут появляться трещины.


Обязательное использование кладочной сетки обусловлено следующими ситуациями:

  • две несущие стены в здании пересекаются между собой;

  • в местах дверных и оконных проемов;

  • над плитами перекрытий;

  • на угловых участках.

Изготовление кладочной сетки

По внешнему виду кладочная сетка напоминает сетку Рабицу, которая используется для сооружения временных и постоянных ограждений в частных домах и загородных участках.

Кладочная сетка может иметь разный размер ячеек. Конкретные параметры подбираются в зависимости от используемой марки бетона, типа кирпича и прочих параметров. На рынке представлено несколько разновидностей кладочной сетки. Чаще всего деление на виды происходит в зависимости от типа используемого в производстве сырья:

  • сталь;

  • базальт;

  • стекловолокно;

  • полимеры.

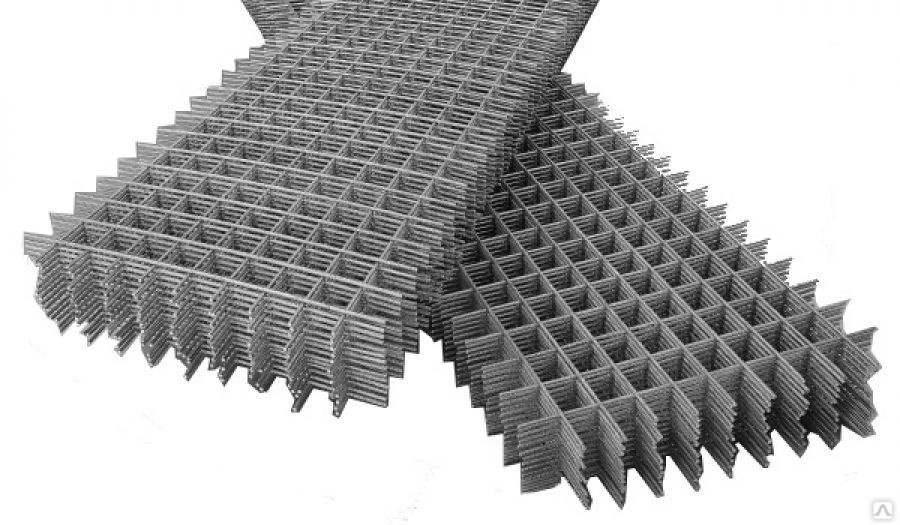

Металлическая сетка изготавливается из низкоуглеродистой стали. К её преимуществам относят улучшенные характеристики прочности и надежности. Стоимость выше, чем у сетки из других материалов. Чтобы в процессе контакта с влажной средой бетонного раствора на поверхности не начали появляться очаги коррозии,металл покрывается оцинкованным слоем или полимерным покрытием.

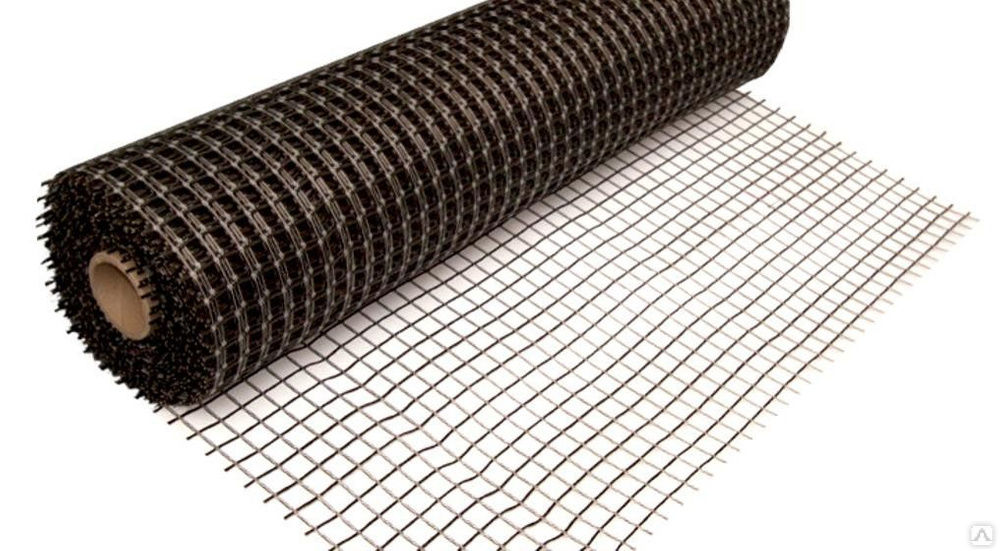

Базальтовая сетка — новый материал на рынке. Чаще всего изделие используется при кладке стен из кирпича. У сетки есть ряд плюсов:

  • создает гибкое соединение между облицовочным материалом и стеной;

  • легко разрезается на нужные куски;

  • выдерживает контакт с агрессивными средами;

  • не проводит электрический ток;

  • имеет низкую теплопроводность;

  • доступная цена.


Стеклопластиковая сетка изготавливается из стекловолокна. У материала следующие преимущества:

  • малый вес. Не нужно учитывать сетку при расчете предельных нагрузок;

  • низкая стоимость по сравнению с металлическим вариантом;

  • можно использовать с газобетоном;

  • повышенная прочность;

  • сниженная теплопроводность;

  • никак не контактирует с внешними средами, поверхность не подвержена коррозии, срок службы увеличен.

Особенности укладки кладочной сетки

Еще один вопрос, который нужно рассмотреть — это как использовать кладочную сетку правильно. На данный момент существуют строительные правила, в которых прописаны все рекомендации и особенности работы с кладочной сеткой при возведении объектов.


В СП прописаны следующие правила работы:

  1. В зависимости от типа поверхности определяется расстояние между рядами с сеткой. Для одинарного керамического кирпича максимальное расстояние составляет 5 рядов, для утолщенного кирпича — 4 ряда, для керамических блоков — 3 ряда;

  2. Если стена имеет многослойное строение и изготавливается из одинарного керамического кирпича, максимальное расстояние — 6 рядов;

  3. Сетка укладывается внахлест. Каждый новый ряд на 1-2 ячейки заходит на предыдущий, после этого все закрепляется бетонным раствором.

    Состав должен полностью покрывать сетку, важно добиться равномерной поверхности. Также при использовании сетки должна образовываться прямая площадка под следующий кладочный слой кирпича.

  4. Максимальная толщина слоя кладки для армокаменных конструкций составляет 16 миллиметров, этот параметр не нарушается ни при каких условиях.

Кладочная сетка — один из важнейших элементов стены в будущем здании. Она выполняет сразу несколько функций. С помощью сетки удается повысить прочность готовых стен, исключить риск попадания раствора в поры строительных блоков. Также использование кладки уменьшает объем строительного раствора, необходимого для проведения работ. За счет вариации размеров сетку можно подобрать для проведения разных типов работ.

что это такое, как используется, фото и видео

Металлопрокат → Статьи → Кладочная сетка: что это такое, как используется, фото и видео

В строительной сфере при усилении кирпичной кладки, стен из газобетона, бетонной стяжки, а также ряда других строительных конструкций и их отдельных элементов широко применяется армирующая кладочная сетка.

Применение этого материала позволяет улучшить качество и прочностные характеристики строительного сооружения, тем самым обеспечив ему более продолжительный срок службы, надежность и высокий уровень безопасности в эксплуатации. По материалу производства существуют различные типы сеток, но в силу высокой прочности, выраженной коррозионной устойчивости, долговечности и сравнительно низких цен предпочтение в большинстве случаев отдается стальным изделиям.

Технология производства

Сетка кладочная производится из отдельных прутков стальной проволоки, которые располагаются перпендикулярно по отношению друг к другу, образуя ячейки одинакового размера. В местах пересечения отрезки прутков фиксируются посредством контактной точечной сварки и формируют металлическую решетку. Процесс производства этой категории сварных сеток регулируется требования ГОСТ 23279-2012.

Проволока, применяемая в процессе производства, как правило, имеет диаметр 3-5 мм, что позволяет классифицировать кладочную сетку как легкую. В то же время отдельные производители создают сетку из низкоуглеродистой стальной проволоки с диаметром прутков до 6 мм.

Процесс изготовления этого типа металлопроката максимально автоматизирован, что положительно сказывается не только на скорости и эффективности производства, но и на итоговой цене готовых изделий. Первым этапом при создании кладочной сетки является нарезка проволоки на отрезки необходимой длины, что осуществляется как при помощи специальных машин, так и вручную. На втором этапе производства полученные отрезки проходят через установку электроконтактной точечной сварки.

При использовании этой технологии сварки соединение материалов происходит за счет того, что через места пересечения проволоки пропускается ток, сила которого может достигать порядка 1000 А, и одновременно прикладывается выраженное усилие, в некоторых случаях исчисляемое сотнями килограмм. Основным преимуществом точечной электроконтактной сварки являются минимальные остаточные деформации и небольшая зона расплавления, что обеспечивает внешнему виду соединения аккуратность и эстетичность.

Преимущества

Если рассматривать положительные стороны стальных кладочных сеток, то в числе главных преимуществ такой продукции можно выделить следующее:

  • Высокая прочность на разрыв, благодаря которой изделие хорошо переносит умеренные нагрузки, без деформации или разъединения сварных швов.
  • Устойчивость к воздействиям химических веществ и температурным перепадам.
  • Сетка долговечна, но ее срок службы меньше, чем у оцинкованных изделий, поскольку незащищенная цинком сталь обладает более низкой коррозионной устойчивостью.
  • Стабильность формы. Даже при нарушении целостности конструкции, сетка не утрачивает свою первоначальную форму и характеризуется устойчивостью к последующим деформациям.
  • Высокое качество сцепки с поверхностями и строительными материалами.
  • Достаточно низкая теплопроводность сетчатого полотна позволяет предупредить возможность появления температурного моста.
  • Отличные армирующие свойства, благодаря которым изделие качественно усиливает строительные конструкции, кладку и прочие объекты.
  • Армирующий слой из кладочной сетки хорошо гасит вибрации. Это особо важно для зданий и других строительных объектов, расположенных вблизи от аэропортов, оживленных дорог и прочих мест, где есть выраженная вибрация.
  • Значительное количество типоразмеров, обеспечивающее возможность подбора проката с необходимыми техническими параметрами.
  • Простота применения.
  • Возможность использования для решения широкого спектра задач не только в строительстве, но и в ряде других сфер.
  • Легкий вес, обеспечивающий возможность применения сетки при ряде реставрационных и отделочных работ, восстановлении ветхих фасадов.
  • Поставка как в виде карт, так и в рулонах, удобные габаритные размеры, облегчающие процесс транспортировки.
  • Привлекательная цена. Невзирая на многочисленные преимущества, сетка кладочная стальная имеет более низкую стоимость, чем другие типы сварных сеток.

Технические характеристики и особенности

В соответствии со способом производства кладочные сетки классифицируются как сварные.

Основные технические параметры этой категории проката:

  • Диаметр проволоки — 3-5 мм. В некоторых случаях также возможно применение проволоки из низкоуглеродистых сплавов с диаметром до 6 мм. Использование прутьев такого диаметра позволяет классифицировать кладочные сетки как легкие.
  • Ячейки. Имеют прямоугольную или квадратную форму, а стандартизованные размеры ячеек составляют 50×50, 50×100 и 100×100 мм. Также изготавливаются сетки с другими параметрами ячеек.
  • Ширина изделий — до двух метров.
  • Длина — до шести метров.
  • Поставка в плоском виде (карты) и в рулонах.

Необходимую информацию о прокате несет его маркировка.

Основное обозначение выглядит следующим образом: 3х50х50, где первое значение указывает на диаметр проволоки, использованной при производстве, а два других параметра обозначают размер ячеек.

Помимо этих значений в маркировке также прописывается ширина сетки и ее длина.

Хранение и транспортировка

Даже качественная кладочная сетка, изготовленная в полном соответствии с требованиями ГОСТ, может подвергнуться преждевременному разрушению или различного рода деформациям, что часто обусловлено несоблюдением правил хранения и транспортировки материалов.

Во избежание ухудшения эксплуатационных характеристик стальную сетку допустимо хранить только в крытых помещениях, в которых поддерживается нормальный температурно-влажностный режим. Помимо использования подходящей складской территории в ходе хранения также важно придерживаться следующих рекомендаций:

  • Плоские сетки, сделанные в виде карт, обязательно увязываются в пакеты, масса которых не должна составлять более 3 тонн. Укомплектованные пакеты сортируются по маркам и хранятся в штабелях с высотой, не превышающей два метра.
  • Между штабелями в обязательном порядке оставляется свободный проход, имеющий ширину не менее 0,5 метров.
  • Прокат в рулонах складируется не более чем в 3 яруса.
  • Каждый пакет обвязывается мягкой проволокой как минимум в четырех местах, а рулоны сетки — не менее чем в трех местах.
  • В процессе хранения все пакеты опираются на деревянные подкладки и прокладки. При этом толщина такой конструкции должна быть не менее 30 мм. Подкладки для хранения проката укладываются на плотное, качественно выровненное основание.
  • Все пакеты и рулоны отмечаются фанерными или металлическими бирками в количестве двух штук. В них указывается информация о партии металлопроката.

Во время погрузки и перевозки материалов предпринимаются все необходимые меры, позволяющие обеспечить сохранность металлопроката и упредить возможность его деформаций. Процессы погрузочно-разгрузочных работ должны выполняться в соответствии с нормами безопасности, принятыми в строительной сфере. Транспортировка изделий осуществляется в строго горизонтальном положении, при этом в процессе перевозки, также как и при хранении сетки, применяют деревянные подкладки и прокладки.

Применение в строительстве

Главным назначением кладочных сеток является повышение прочностных характеристик строительных сооружений и их отдельных элементов посредством армирования. В строительной сфере основные задачи, для которых применяется этот тип проката, выражаются в следующем:

  • Армирование кладки из кирпича и газобетона.
  • Нанесение разметки.
  • В качестве усиливающего элемента при нанесении облицовочных материалов.
  • Укрепление железобетонных изделий и конструкций.
  • Армирование перекрытий, фундамента и стяжки пола.
  • При установке кафельной плитки.
  • Строительство оград.
  • Укрепление арочных конструкций.
  • Создание декоративных архитектурных элементов.

Применение кладочной сетки не ограничивается только сферой строительства, поскольку этот материал с успехом используется при проведении дорожных работ, для создания клетей, парников и прочих конструкций, при укреплении шахтных выработок, в отрасли машиностроения.

Купить с металлобазы

Компания «МС» предлагает к покупке высококачественную кладочную сетку со склада металлобазы в Санкт-Петербурге. У нас в наличии представлена продукция с различными типоразмерами, которая изготовлена в соответствии с регламентом ГОСТ и реализуется по выгодным ценам.  В числе основных преимуществ сотрудничества с нашей металлобазой можно выделить следующее:

  • Максимально полный сортамент черного металлопроката. Помимо различных видов сеток мы реализуем трубный, сортовой и фасонный прокат, профнастил, арматуру и прочее.
  • Эталонное качество продукции. Поставки материалов выполняются исключительно напрямую от ведущих заводов-изготовителей, которые производят прокат с использованием современных технологий, полным соблюдением требований ГОСТ и другой нормативной документации.
  • Конкурентоспособные цены, которые формируются в соответствии с тенденциями рынка.
  • Услуги по комплексной комплектации строительных объектов, сварке арматуры, резке металла.
  • Доставка проката по СПб и Ленинградской области с использованием собственной грузовой техники, а также обеспечение отправки товаров с выбранной заказчиком транспортной компанией.

Чтобы получить более подробную информацию о технических характеристиках кладочных сеток, уточнить актуальные цены на материалы и обсудить условия сотрудничества, свяжитесь с нашими менеджерами, позвонив по контактному телефону металлобазы.

Армированная сетка для каменных стен – сетка для лестниц и ферм

MWRM-1: Армированная сетка для каменных стен идеально подходит для строительства бетонных стен.

Армированная сетка для стен кладки , также называемая кладочной сеткой, используется в бетонных конструкциях для усиления конструкции. Он широко используется в армировании бетонных стен для предотвращения или уменьшения растрескивания стены. А наша продукция может повысить прочность вашей стены без увеличения толщины. Наша армированная сетка для каменной кладки с высокой прочностью на растяжение и хорошей прочностью может быть согнута без повреждений. Т-образная стеновая армированная сетка подходит для угловой конструкции. Кроме того, наши изделия из каменной сетки с оцинкованной обработкой поверхности не подвержены коррозии и ржавчине в бетонных конструкциях. Он имеет длительный срок службы.

Мы обеспечиваем сетку лестницы, сетку фермы и сетку masonry T формы главным образом. У нас также есть расширенная металлическая сетка, армированная сеткой для каменной стены.

Труссная сетка и лестничная сетка

MWRM-2: Усиление сетки лестницы

MWRM-3: Усиление сетки Truss

MWRM-4: T-форма Masonry Mesh

  • : T-форма Mase Mesh

    • 77: T-форма Mashonry Mesh

      • Материал:

        Низкоуглеродистая сталь

        , нержавеющая сталь.

      • Обработка поверхности:

        • Сварные после горячего цинкования погружением.
        • Сварные после электрооцинковки.
        • Сварка перед гальванопокрытием.
        • Сварка перед горячим цинкованием.
        • Сварка проволокой из нержавеющей стали.

      • Диаметр проволоки:

        2,0–6,0 мм.

      • Ширина:

        50 мм, 100 мм, 150 мм, 200 мм.

      • Длина:

        3 м.

      • Тип:

        • Усиление лестничной сетки.
        • Арматура ферменной сетки.
        • Т-образная кладочная сетка.

      • Стандарт:

        • ASTM A641 (гальваническое цинкование)
        • ASTM A153 класс B2 (горячее погружение после изготовления)
        • ASTM A 82 (Стальная холоднотянутая проволока)
        • ASTM A951-96 (Армирование кирпичной стены)
        • ASTM 580 Тип 304 (нержавеющая сталь)

      Таблица 1: Технические характеристики армированной сетки для каменной стены
      Пункт Стандартная длина Ширина Отделка
      СРМС-1 10 футов (3,05 м) 2 дюйма (50 мм) Без покрытия
      Электрооцинкованная
      Горячеоцинкованная погружением
      После изготовления
      Нержавеющая сталь
      СРМС-2 4 дюйма (100 мм)
      СРМС-3 6 дюймов (150 мм)
      СРМС-4 8 дюймов (200 мм)
      СРМС-5 10 дюймов (250 мм)
      Примечание: Другие характеристики также могут быть изменены.

      MWRM-5: Расширенная металлическая сетка в качестве армирующей сетки для стен кладки

      Расширенная металлическая сетка

      • Материал: низкоуглеродистая сталь, нержавеющая сталь.
      • Обработка поверхности: гальваническое цинкование, горячее цинкование погружением.
      • Толщина: 0,35 мм.
      • Ширина: 100, 150, 200 мм.
      • Длина: 100, 150, 200, 300 м/бухта.

      Примечание: Другие характеристики также могут быть изменены.

      Характеристика:

      • Высокая прочность, жесткость и стабильность.
      • Коррозионная стойкость, устойчивость к ржавчине.
      • Высокая прочность на растяжение, хорошая прочность.
      • Прочный, длительный срок службы.

      Применение:

      Различные типы сеток, армированных стеной, могут использоваться в стене, углу стены и любых частях, чтобы сделать ее более стабильной.

      МВРМ-8: Сетка лестничная для армирования бетонной стены

      МВРМ-9: Сетка лестничная для армирования кирпичной стены

      МВРМ-10: Армирующая сетка ферменная для усиления стены

      25

      5 : Сетка ферменная для строительства бетонных и кирпичных стен

      MWRM-6: Расширенная металлическая кладка для армирования бетонной стены

      MWRM-7: Расширенная металлическая кладка для армирования кирпичной стены

      Арматурная сетка предотвращает или уменьшает растрескивание стен

      Арматурная сетка , также известная как кладочная сетка, представляет собой мелкую сетку, специально разработанную для бетонных конструкций. Он обладает высокой прочностью на растяжение и хорошей прочностью, что позволяет сгибать его без повреждений. Он широко используется в армировании кирпичной и каменной кладки для предотвращения или уменьшения растрескивания. Это отличный строительный вспомогательный материал.

      Категория

      Наша блочная арматурная сетка делится на блочную арматурную сетку и блочную арматурную спиральную сетку по технологии производства.

      Армирование блоков

      Армирование блоков представляет собой панель из сварной проволочной сетки для железобетона. Он состоит из двух или более продольных проволок (основных проволок), соединенных поперечными проволоками (уточных проволок), образуя конфигурацию лестницы или фермы. В результате его можно разделить на армирование лестничной сетки и армирование ферменной сеткой.

      Армирующая сетка лестничная

      Арматурная сетка лестничная представляет собой вид сварной сетки, состоящей из нескольких параллельных продольных проволок (боковой проволоки), сваренных заподлицо с перпендикулярными поперечными проволоками и создающих вид лестницы. Обычно он сочетает в себе блочную конструкцию, закрепленную бетоном или кирпичом, для повышения эластичности и производительности каменной кладки вертикальных стеновых работ при различных нагрузках.

      Рекомендуется для многолучевых стен с полостями или незаполненными манжетными швами, так как позволяет двум шпангоутам двигаться независимо друг от друга, но при этом переносит внеплоскостные нагрузки с наружной кладки на внутреннюю каменную стену. Поперечная проволока по центру должна использоваться для железобетонной конструкции кладки, чтобы не допустить попадания поперечной проволоки в основные пространства, тем самым не мешая размещению вертикальной арматуры и цементного раствора.

      Таблица 1: Спецификация арматурной сетки для лестниц
      Артикул Ширина (мм) Длина (мм) Диаметр стержня (мм) Материал
      LMR50 50 3000 3/4/5 Оцинкованный/HDG (гладкий/деформированный)
      LMR100 100 3000 3/4/5 Оцинкованный/HDG (гладкий/деформированный)
      LMR150 150 3000 3/4/5 Оцинкованный/HDG (гладкий/деформированный)
      LMR200 200 3000 3/4/5 Оцинкованный/HDG (гладкий/деформированный)
      LMR250 250 3000 3/4/5 Оцинкованный/HDG (гладкий/деформированный)
      ЛМРСС50 50 3000 3/4/5 Нержавеющая сталь (обычная/деформированная)
      ЛМРСС100 100 3000 3/4/5 Нержавеющая сталь (обычная/деформированная)
      ЛМРСС150 150 3000 3/4/5 Нержавеющая сталь (обычная/деформированная)
      ЛМРСС200 200 3000 3/4/5 Нержавеющая сталь (обычная/деформированная)
      ЛМРСС250 250 3000 3/4/5 Нержавеющая сталь (обычная/деформированная)

      Армирующая сетка фермы

      Армирующая сетка фермы представляет собой разновидность сварной проволочной сетки, состоящей из продольных проволок, приваренных к непрерывной диагональной поперечной проволоке и образующих конструкцию фермы. Обычно он сочетает в себе блочную конструкцию, закрепленную бетоном или кирпичом, для повышения эластичности и производительности каменной кладки вертикальных стеновых работ при различных нагрузках. Рекомендуется для одинарных стен из бетонной кладки, так как диагональные поперечные проволоки могут мешать размещению вертикальной арматурной стали и цементного раствора. Эта структурная единица допускает непрерывную деформацию вдоль каждого продольного стержня для превосходного сцепления.

      Таблица 2: Спецификация арматурной сетки
      Артикул Ширина (мм) Длина (мм) Диаметр стержня (мм) Материал
      ПМР50 50 3000 3/4/5 Оцинкованный/HDG (гладкий/деформированный)
      ПМР100 100 3000 3/4/5 Оцинкованный/HDG (гладкий/деформированный)
      ТМР150 150 3000 3/4/5 Оцинкованный/HDG (гладкий/деформированный)
      ТМР200 200 3000 3/4/5 Оцинкованный/HDG (гладкий/деформированный)
      ТМРСС50 50 3000 3/4/5 Нержавеющая сталь (обычная/деформированная)
      ТМРСС100 100 3000 3/4/5 Нержавеющая сталь (обычная/деформированная)
      ТМРСС150 150 3000 3/4/5 Нержавеющая сталь (обычная/деформированная)
      ТМРСС200 200 3000 3/4/5 Нержавеющая сталь (обычная/деформированная)

      Сетка для армирования блоков

      Сетка для армирования блоков

      Сетка для армирования блоков изготавливается путем штамповки и растяжения тонкого оцинкованного стального листа или листа из нержавеющей стали. Как правило, он обладает высокой прочностью на растяжение и отличной устойчивостью к изменениям давления и температуры. Кроме того, он может идеально встраиваться в слой строительного раствора, обеспечивая дополнительную прочность и стабильность, помогая противостоять растягивающим напряжениям в местах оседания.

      В основном используется в кирпичных и каменных конструкциях для предотвращения растрескивания и укрепления. Как правило, это предусмотрено в областях, где концентрируются высокие нагрузки, чтобы рассеять эти нагрузки в области с низкими нагрузками.

      Таблица 3: Спецификация блочной армирующей сетки
      Артикул Ширина рулона (мм) Длина (м) Толщина (мм) Материал
      КМГС100 100 100/150/200/300 0,35 Оцинкованная сталь
      КМГС150 150 100/150/200/300 Оцинкованная сталь
      КМГС200 200 100/150/200/300 Оцинкованная сталь
      КМСС100 100 100/150/200/300 Нержавеющая сталь
      КМСС150 150 100/150/200/300 Нержавеющая сталь
      CMSS200 200 100/150/200/300 Нержавеющая сталь
      Примечания
      Другие спецификации доступны по запросу.
      РубрикаРазное
