Клапан для отопления: 9 основных клапанов для систем отопления. Какие особенности и для чего служат?

9 основных клапанов для систем отопления. Какие особенности и для чего служат?

В систему отопления зачастую входят механизмы регулирования и механизмы обеспечивающие безопасность эксплуатации. По другому их называют клапанами систем отопления. При помощи данных элементов регулировки происходит изменение параметров теплоснабжения, они также обеспечивают стабильное функционирование и производят автоматическую настройку. Рассмотрим клапаны и регуляторы системы отопления, так как предназначения и функции у них различаются.

Содержание

Трехходовой клапан отопления

Обычно автоматикой котла не может быть обеспечена потребность в воде с разной температурой для нескольких контуров системы отопления. На помощь приходит трехходовой термостатический смесительный клапан системы отопления, который поддерживает необходимые тепловые параметры теплоносителя в контурах системы отопления, а также малом контуре системы.
На вид клапан походит на простой тройник, металл – бронза или латунь. Вверху данного тройника устанавливается регулировочная шайба, под которой имеется материал чувствительный к перепаду температур. И при необходимости он давит на рабочий шток, выходящий из корпуса. Основная задача клапана основана на удержании температуры теплоносителя на выходе в заданных пределах, путем добавления холодной или горячей воды. При неподходящих температурных изменениях, внешний привод клапана давит на шток. Далее конус выходит из седла и открывается проход между всеми каналами. В ходе работы, контроль за трехходовым клапаном согласно температуре исполняется наружным приводом.

Обратный клапан отопления

В сложной системе отопления присутствует довольно большое количество вспомогательных элементов, задача которых обеспечить надежность и бесперебойность работы. Одним из этих элементов является обратный клапан системы отопления. Обратный клапан ставят для того, чтобы не было протока в обратную сторону. Его элементы обладают очень большим гидравлическим сопротивлением. В связи с этим обстоятельством существуют ограничения по использованию обратных клапанов в системе отоплении с естественной циркуляцией. В такой системе слишком малое давление. При минимальном давлении необходимо ставить гравитационные клапаны с поворотной заслонкой, некоторые из них могут срабатывать при давлении в 0,001 Бар. Основная деталь обратного клапана – это пружина, применяемая почти во всех моделях. Именно пружина перекрывает затвор при изменении нормальных параметров. Это и являет собой принцип работы обратного клапана.

Необходимо учитывать рабочие параметры в той или иной системе отопления. В связи с чем подбирать клапан системы отопления, который имеет необходимую упругость пружины.
Применяемая в отопительных системах запорная арматура обычно изготавливается из следующих материалов: сталь; латунь; нержавеющая сталь; серый чугун.
Обратные клапана подразделяются на следующие виды: тарельчатые; лепестковые; шаровые; двустворчатые. Различаются эти виды клапанов запирающим устройством.

Регулирующие (запорно-регулирующие) клапаны отопления

Регулирующие и запорно-регулирующие клапаны отопления осуществляют систематическое изменение потока теплоносителя, от максимума до минимума, при открытом и закрытом положении клапана. Отсечные или запорные клапана управляют теплоносителем дискретно при полностью открытом или полностью закрытом положении затвора. В состав регулирующего клапана входят три основные блока: корпус, дроссельный узел и привод клапана. Запирающим и регулирующим элементом клапана является дроссельный узел. При выборе втулки, седла, плунжера следует обращать внимание на условия эксплуатации клапана. Учитывается среда и ее температура, наличие примесей, пропускная способность. Основным и важным значением в работе клапана является правильное направление подачи рабочей среды. Обычно оно промаркировано стрелкой на рабочей поверхности корпуса.

Термостатический клапан

В современных реалиях терморегулирующий вентиль – это предварительная норма современного и надежного оборудования в системе отопления. Температура вентиля автоматически регулируется. Работа смесительного клапана системы отопления для радиаторов заключается в ограничении уровня подачи на отдельный радиатор отопления. Шток вентиля производит движения на открытие и закрытие отверстия. Через это отверстие происходит поступление теплоносителя в радиатор. При нагревании вентиля с термостатической головкой, осуществляется закрытие входного отверстия, вследствие чего уменьшается расход теплоносителя. Вентиль терморегулирующийся постоянно изменяет свое положение. И немаловажным фактором является качество материалов на основе которых изготавливается данное изделие. Изделие может выходить из строя из-за заедания штока, а также значительной коррозии и прорыва уплотняющих материалов. Но и в случае выхода терморегулирующего вентиля из строя можно продлить срок его эксплуатации, заменив термостатический элемент.

Клапана системы отопления с термоголовками отличаются в зависимости от формы и варианта подвода к системе теплоснабжения. Они могут быть угловые при подводе к радиаторам с пола, также бывают прямые, которые соединяют трубы с батареей относительно поверхности стены. Осевые, в основном, при соединении труб из стены к батареи. При боковом подключении батарей необходим специальный комплект. В нем используются термостатические головки и клапана. Заведомо батареи идущие с нижним подключением, оборудованы вкладышами клапанного типа.

Регулятор давления

Работа батарей и насоса нарушается в следствии высокого либо низкого уровня давления. Избежать данного негативного фактора поможет правильный контроль в системе отопления. Давление в системе играет значительную роль, оно обеспечивает гарантию попадания воды в трубы и радиаторы. Потери тепла сократятся, если давление будет стандартным и поддерживаться. Здесь приходят на помощь регуляторы давления воды. Их миссия, прежде всего, охранять систему от слишком большого давления. Принцип работы этого устройства основан на том, что клапан системы отопления, находящийся в регуляторе, работает как выравниватель усилий. От типа давления регуляторы классифицируются на: статистические, динамические. Выбирать регулятор давления необходимо основываясь на пропускную способность. Это способность пропускать нужный объем теплоносителя, при наличии необходимого постоянного перепада давлений.


Перепускной клапан отопления

Для сброса рабочей среды служит перепускной клапан терморегулятора системы отопления, который функционирует в обратку при значительном повышении давления. Как правило давление растет за счет достижения установленной в ручном режиме максимальной температуры, подача теплоносителя в радиатор снижается, в следствии чего давление и повышается. Перепускные клапаны системы отопления, в основе своей, предназначены для того, чтобы обеспечить стабильную разность между обратным и подающим трубопроводом. При уменьшении тепловой нагрузки, термостатические вентили закрываются, что приводит к перепаду давления между трубопроводами. В следствии использования перепускного клапана снижается нагрузка на насос, увеличивается температура в обратке, происходит защита котла от коррозии. Область применения перепускного клапана системы отопления довольно широка, он также используется для предотвращения шумообразования терморегуляторов. Установка перепускных клапанов осуществляется не только у нерегулируемого насоса, но и на перемычки стояков.

Клапаны предохранительные

Источником опасности является любое котельное оборудование. Котлы считаются взрывоопасными, так как имеют водяную рубашку, т.е. сосуд под давлением. Одно из самых надежных и распространенных предохранительных устройств, сводящее опасность до минимума –  это предохранительный клапан системы отопления. Установка данного приспособления обусловлена защитой систем отопления от избыточного давления. Зачастую такое давление возникает в результате закипания воды в котле. Предохранительный клапан ставится на подающем трубопроводе, как можно ближе к котлу. Клапан имеет довольно простую конструкцию. Корпус изготовлен из латуни хорошего качества. Основным рабочим элементом клапана является пружина. Пружина в свою очередь действует на мембрану, которая закрывает проход наружу. Мембрана выполнена из полимерных материалов, пружина из стали. Выбирая предохранительный клапан следует учитывать, что полное открытие происходит при повышении давления в отопительной системе над значением на 10%, а полное закрытие при снижении давления ниже срабатывания на 20%. В следствии данных характеристик необходимо выбирать клапан с давлением срабатывания выше 20-30% от фактического.

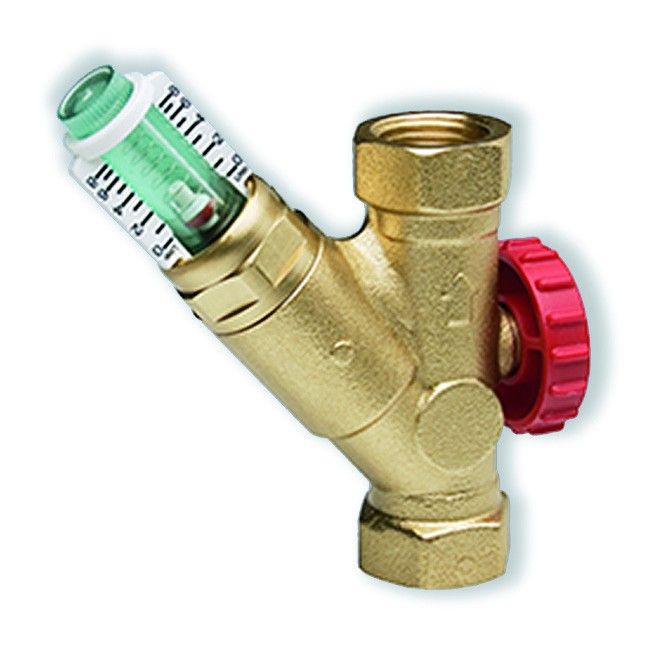

Балансировочный клапан

Балансировочный клапан системы отопления предназначается для регулирования проходимого теплоносителя. Жидкость потребляется в зависимости от давления. Чем больше давление, тем больше потребляется жидкости. Установка данного прибора происходит на стояках. Отбалансированная система обеспечивает беспрерывную работу. Ручной клапан используется как диафрагма, автоматический поддерживает давление и потребление в стояках. Ручной балансирный клапан может перекрывать систему. Конструкция представляет собой устройство вентильного типа. Ручные клапаны могут устанавливаться в паре с запорными.

Регулятор расхода

Установив приборы учета энергии, закономерно возникает вопрос, как можно регулировать и контролировать подачу теплоносителя, ограничивать или добавлять его расход. Для этого существуют всевозможные автоматические регуляторы, применение которых позволяет экономить, они работают от датчиков температуры наружного воздуха и датчиков обратного трубопровода. Еще одно преимущество регуляторов температуры – это контроль температуры непосредственно в месте установки радиатора, в отличии от других устройств. Данное преимущество дает приоритет в получении равномерного температурного фона для комфортного пребывания в помещении. Регулятор предотвратит перегрев воздуха в помещении, чего не всегда смогут отследить датчики на централизованной автоматике. Представляется возможность регулировать температуру для каждой комнаты в отдельности. Иногда решая вопрос регулировки устанавливают обычные краны. Конечно данное решение уменьшает финансовые затраты, но лишает ряда полезных преимуществ. У крана ограниченная функциональность на открытие и закрытие. Существует опасность остановить или завоздушить стояк. Регулируя отопление при помощи кранов невозможно добиться необходимого температурного режима. Используя автоматические регуляторы можно наладить систему точно и эффективно.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Обратный клапан в системе отопления гравитационной и принудительной

Обратный клапан в системе отопления: зачем нужен, виды

5 (100%) голосов: 5

Для того, чтобы отопительная система отопления функционировала максимально эффективно и без перебоев, устанавливается обратный клапан. Эта деталь предназначена для регулировки потока жидкости, не разрешает поступать ему в одном из направлений. Обратный клапан в системах отопления гравитационного и принудительного типов движения теплоносителя различается своими особенностями конструкции и функционалом. В данной статье подробно рассмотрим, что представляет собой данное устройство.

• Назначение
• Принцип работы
• Виды обратных клапанов
• Установка

Обратный клапан в системе отопления

Назначение

Зачем нужен обратный клапан в системе отопления? Чтобы дать ответ на этот вопрос рассмотрим конкретную ситуацию.

В процессе функционирования системы отопления в некоторых местах может образоваться гидродинамическое давление, что неизбежно приведет к изменению направления потока горячей воды. Для избежания возникновения аварийной ситуации, нужно установить обратный клапан на байпас. Основное предназначение этого элемента — профилактика обратного движения теплоносителя.

Благодаря обратному клапану, горячая вода будет беспрепятственно циркулировать по системе. Вместе с тем, он не будет позволять ей двигаться в обратном направлении, а ее технические и эксплуатационные характеристики останутся неизменными. К выбору клапана подойдите ответственно, т.к. очень важно подобрать подходящую модель, именно от нее будут зависеть безопасность и надежность всей системы отопления.

Обратные клапаны

Принцип работы

Несмотря на то, что обратные клапаны разнятся строением, в зависимости от модели, одна составляющая остается неизменной во всех приборах — пружина. Эта деталь выступает как исполнительный механизм и закрывает собой затвор. Сжимается пружина в момент, когда допустимые параметры системы меняются. Здесь очень важно приобрести и установить клапан с массивной и упругой пружиной. Она обеспечивает нахождение клапана в закрытом состоянии, которое считается нормальным.

Когда теплоноситель движется по системе, образуется давление, за счет которого жидкость открывает обратный клапан для отопления с естественной циркуляцией и движется дальше по трубам.

В случае возникновения аварийной ситуации, например, в виде гидроудара, то циркулирующая жидкость не сможет поменять направление движения, т.к. обратный клапан для гравитационной системы отопления не допустит, чтобы вода вытекла обратно. Данное устройство отличается простотой конструкции, однако является незаменимым элементом, помогающим избежать негативных последствий на контуре.

Устройство обратного клапана

Про балансировочный клапан для системы отопления можете прочитать на этой странице.

Виды обратных клапанов

В основном обратные клапаны группируются по нескольким характеристикам: материал изготовления и тип запирающего устройства. Большей популярностью пользуются клапаны, которые выполнены из латуни, чугуна, стали.

Исходя из того, какое запирающее устройство установлено, выделяются такие разновидности:

• тарельчатый;
• шариковый;
• лепестковый;
• гравитационный;
• двустворчатый.

Тарельчатый.

Основу его конструкции составляет диск в форме тарелки, он отвечает за перекрытие сечения в контуре, если условия в системе меняются. Такой диск помещен в специальное седло с гибким уплотнителем, а внутренняя его часть соединена со штоком.

Обратный клапан тарельчатый пружинный межфланцевый

Шариковый.

Такой вид клапана практически идентичен предыдущему виду. Основное различие заключается в том, что главным элементом механизма является не тарелка, а шарик. Он может быть выполнен из алюминия или каучука и в момент, когда пружина срабатывает (если направление течения воды меняется), шарик направляется в седло и закрывает сечение. Таким образом теплоноситель не может двигаться обратно. Подобные клапаны созданы для стандартной системы отопления.

Несмотря на значимость обратного клапана, в случае если в контуре будут задействованы трубопроводы с достаточно большим диаметром, то устройство ни шарикового, ни тарельчатого типа не обеспечит максимальную защиту.

Обратный клапан шарикового типа

Двухстворчатый.

Данная разновидность была создана специально для трубопроводов большого диаметра. Он может быть установлен на обратном контуре и на контуре подачи воды в отопительной системе. При этом принцип функционирования прибора останется неизменным.

Клапан, в комплектацию которого входят две створки, при нормальных рабочих условиях среды будет начинать действовать под давлением, оказываемым теплоносителем.

Если возникнет аварийная ситуация, то устройство закроется створками, которые не ограничат движение воды в неверном направлении. На проходном сечении двухстворчатого клапана находится специальная ось, на которой и зафиксированы створки. Данный тип запорной арматуры признан одним из самых надежных, за счет этого он пригоден для эксплуатации в системах с повышенным давлением.

Клапан обратный межфланцевый Tecofi CB 3449 чугунный двухстворчатый

Лепестковый.

Обратный клапан лепестковый еще называется гравитационным. В его конструкцию входит пружина с невысокими показателями упругости, этим и обусловлено его низкое сопротивление. В определенных модификациях пружина отсутствует, а в процессе функционирования применяется явление, которое обусловлено силой тяжести и давлением потока. В комплектации такого клапана предусмотрена подпружиненная створка с уплотнителем, которая зафиксирована в верхней точке сечения на оси.

Клапан обратный лепесткового типа

Установка

Обратный клапан для гравитационной системы отопления чаще всего эксплуатируется в схеме обвязки котла. Например, в ситуации, когда требуется связать пару теплогенераторов в один каскад или же для того, чтобы синхронизировать работу котлов на различных источниках энергии. В таких ситуациях, благодаря клапану, не будут возникать паразитные потоки теплоносителя.

Если в системе отопления вода подается посредством насоса, то может использоваться любой затвор. При естественной циркуляции можно применять исключительно гравитационный клапан.

Осуществляя монтаж, соблюдайте следующие требования:

1. Выбирая устройство, обращайте внимание на показатели давления и уровень температуры воды в трубах. Вода в трубопроводе частных домов обычно движется под давлением около 3 Бар и при температуре в 95°С . Выбирайте прибор только после того как будут выявлены все показатели.
2. Установка конструкции должна производиться согласно требованиям, указанным в паспорте клапана.
3. Насос должен размещаться перед клапаном.
4. На то, каким образом будет осуществлен монтаж устройства, влияет давление в сети. Ниже 16 бар — муфтовый клапан, выше — фланцевый.

Ответ на вопрос: нужен ли обратный клапан в системе отопления, очевиден — безусловно, да. Это устройство является неотъемлемым звеном. Осуществляя выбор, учитывайте все нюансы конкретной отопительной системы.

Теги: монтаж системы отопления

Нагревательные клапаны и принадлежности

Профессиональные отопительные клапаны и принадлежности обеспечивают быструю, эффективную и беспроблемную установку и техническое обслуживание. От отопительных клапанов и фитингов до вентиляции и управления — мы покроем ваши потребности в отоплении. Положитесь на нас в сложных решениях, которые облегчают системную интеграцию, удаленную связь, интеллектуальные цифровые микшерные станции и многое другое.

Создайте свою спецификацию менее чем за 5 минут

Узнать больше

Быстрые ссылки

Приводы Сепараторы воздуха Вентиляционные отверстия Балансировочные клапаны Дренажи котла Регуляторы давления питательной воды котла Фитинги для заполнения котла Клапаны управления Расширительные баки Обратные клапаны потока Клапаны управления потоком Переключатели потока Клапаны отопления Гидравлические пакеты Изолирующие фланцы насоса Отсечки при низком уровне воды Клапан масляного бака Питатели технологической котловой воды Продувочные и балансировочные клапаны Сервисные обратные клапаны Солнечная тепловая энергия Паровые вентиляционные отверстия конденсатоотводчики

Отопительные клапаны и аксессуары

{всего} результатов

Фильтровать результаты

{{# каждое значение}}

{{Отображаемое значение}}

{{/каждый}}

{{/каждый}}

Что такое газовый клапан печи? Как они работают и многое другое

Определение газового клапана печи

Газовый клапан печи является компонентом топливной системы вашей печи. Газовый клапан топки открывается и закрывается, что обеспечивает подачу газа к запальнику и горелке(ам). Хотя сам компонент на самом деле довольно прост, газовый клапан печи является важной частью вашей системы HVAC. Газовые клапаны печи можно увидеть только на газовых печах с принудительной подачей воздуха или газовых котлах. Есть также газовые клапаны, расположенные в газовых системах горячего водоснабжения или каминах.

Как работает газовый клапан печи

Газовый клапан вашей печи состоит из двух клапанов, и они расположены последовательно или один за другим. Газовый клапан топки работает от электромагнитов. Первичный клапан, также известный как предохранительный клапан, подает газ на запальник. Второй клапан, также известный как главный клапан, позволяет газу поступать в тарелки горелок.

Термопара (или термобатарея) вырабатывает энергию, которая удерживает предохранительный клапан открытым. Кроме того, термопара остается погруженной в пламя запальника. Без надлежащего нагрева термопары или термобатареи газовый клапан печи закрывается. В результате это отключает подачу газа к запальнику. В конечном счете, термопара действует как защитный механизм, предотвращающий накопление газа в доме.

Трансформатор 24 В переменного тока (или термобатарея) питает главный клапан. Этот клапан позволяет газу поступать к тарелкам горелки через гораздо большую трубу, чем клапан запальника. Кроме того, клапаны устанавливаются последовательно со всеми остальными устройствами безопасности печи. В результате, если система обнаруживает проблему, то цепь прерывается. Во время этого процесса система отключает подачу питания на главный газовый клапан печи, оставляя при этом открытым клапан запальника.

Когда термостат требует тепла, газовый клапан печи открывается и закрывается. Этот процесс поддерживает желаемую температуру в доме. Плюс такая конструкция помогает регулировать давление газа, поступающего в топку.

Типы печных газовых клапанов

Существует несколько типов систем печных газовых клапанов: газовая цепочка, состоящая из ручного клапана, соленоидного клапана и пилотного предохранительного клапана; и комбинированный газовый клапан. Система газовых цепных клапанов требует, чтобы домовладелец вручную поворачивал ручку клапана, чтобы открывать или закрывать подачу газа в печь. Электромагнитный клапан открывается только тогда, когда печь требует тепла. В результате газ поступает только в том случае, если все остальные клапаны в системе открыты. Кроме того, пилотный предохранительный клапан остается открытым только в том случае, если термопара или термобатарея нагреваются до определенной температуры за счет пилотного пламени. Его можно отключить вручную, чтобы снова зажечь контрольную лампу, но в остальном он работает с помощью электромагнитов, как описано выше.

Комбинированный газовый клапан приобрел популярность в 1960-х годах и выполняет все функции газовой цепи в одном корпусе. Он содержит ручку или ручку клапана, регулятор, термопару, электрические клеммы и электромагнитный клапан. По мере развития технологий комбинированные газовые клапаны перестали использоваться регулярно, и теперь их работу выполняют электронные средства управления зажиганием или встроенные средства управления печью (IFC).

Поиск и устранение неисправностей газовых клапанов печи

Если вы считаете, что газовый клапан вашей печи не работает, вы можете предпринять несколько шагов, чтобы устранить проблему и сузить основную причину.

• Проверьте, горит ли контрольная лампа. Если нет, следуйте инструкциям производителя по повторному включению контрольной лампы. Может пройти несколько секунд после повторного включения контрольной лампочки, прежде чем основной клапан будет иметь достаточную мощность, чтобы оставаться открытым.
• Проверьте, вырабатывает ли термопара или термобатарея достаточное напряжение, чтобы удерживать предохранительный клапан открытым. Если нет, то можно заменить. Также убедитесь, что другие механизмы безопасности в цепи получают достаточное напряжение. Если это не решит проблему, вам нужно будет заменить весь газовый клапан печи.

Стоимость замены газового клапана печи

Если вам необходимо заменить газовый клапан в вашей печи, стоимость будет варьироваться в зависимости от марки и модели, а также вашего местоположения, поскольку стоимость рабочей силы различается в зависимости от региона и даже сезона.
