Принцип работы и типовые неисправности обратного клапана топлива
Одно из самых обделенных вниманием устройств двигателя автомобиля — это так называемый «обратный клапан». Еще его называют перепускным клапаном или регулятором давления топлива.
Насколько оно критично, нужно ли его проверять и как часто это нужно делать? Надо сказать, довольно сложно найти автосервис, в котором было бы оборудование для проведения «топливных тестов». Как правило, поступают дедовским методом: пережимают «обратку» или отсоединяют ее и смотрят на толщину струи топлива из шланга.
Единственное, что можно определить подобным «тестом» — то, что топливный насос как-то работает. Измерить создаваемое насосом давление, как вы понимаете, с помощью дедовских тестов невозможно. Ну, разве что, только в том случае, когда из «обратки» топливо вообще не поступает или еле-еле капает.
Принцип действия регулятора давления топлива
Регулятор давления он же обратный клапан, он же перепускной клапан, установлен на топливной рейке.
Регулятор давления — это мембранный клапан. Со стороны насоса на мембрану давит топливо, а со стороны форсунки — пружина и давление воздуха из впускного коллектора, с которым регулятор соединен шлангом.
При увеличении нагрузки на двигатель создается разрежение во впускном коллекторе. Мембрана обратного клапана закрывается, и на входе форсунок увеличивается давление топлива.
При уменьшении нагрузки на двигатель происходит обратный процесс. Давление во впускном коллекторе увеличивается, клапан регулятора еще больше открывается, и избыток топлива по сливной магистрали возвращается в топливный бак.
Проще говоря, регулятор давления поддерживает одинаковую разницу давлений со стороны впускного коллектора и со стороны топливной магистрали.
Типовые неисправности
Обратный клапан «не держит»
Это означает, что обратный клапан постоянно полностью открыт.
При этом топливо, закачиваемое топливным насосом, проходит через топливную рейку и по магистрали «обратки» сливается в топливный бак. Из-за этой неисправности в топливной системе создается пониженное давление несмотря на то, что топливный насос работает исправно.
Симптомы у данной неисправности следующие.
Когда вы давите на газ, пытаясь разогнать машину, не происходит увеличения давления на входе форсунок. Машина «не тянет».
И еще один симптом: после остановки двигателя обратный клапан должен закрыться и не позволить снизиться давлению на входе форсунок. Если же перепускной клапан остается открытым, топливо уходит в бак, а это значит что машина будет плохо заводиться.
Обратный клапан «подклинивает»
В этом случае клапан работает не стабильно. Иногда он заклинивается в открытом состоянии – «не держит» давление.
А иногда в закрытом – тогда на входе форсунок создается избыточное давление топлива, что тоже негативно сказывается на мощности двигателя и его экономичности. Самая большая проблема данной неисправности – нестабильная работа клапана, сложно «поймать» неисправность.
Обратный клапан «заклинило»
Регулятор давления не выполняет свою основную функцию – не регулирует давление. То есть топливо не перетекает в бензобак, когда это необходимо. Эта неисправность вызывает постоянно повышенное давление в топливной рейке.
Что происходит в этом случае? Форсунки открываются на строго определенное время. Топливо, находящееся под давлением в топливной «рейке» «впрыскивается» в цилиндры. Но объем «впрыснутого» топлива при повышенном давлении будет больше, чем нужно.
Мы получаем переобогащённую смесь. Такая смесь хуже воспламеняется и не успевает полностью сгореть. У двигателя снижается мощность, вырастает расход топлива. А из выхлопной трубы может идти черный дым.
Если вы заметили у своего авто похожие симптомы — немедленно посетите сервис.
На этом сайте имеются в продаже регуляторы давления на разные марки автомобилей. Посмотреть и приобрести можно здесь: https://bustorgdetal.com/regulyatory_davleniya/
Обратный клапан топливной системы: как проверить клапан
Предохранительный клапан топливной системы
Не стоит говорить о том, что топливные системы автомобиля (ТС) являются довольно сложными устройствами, к которым без специфических знаний лучше не приближаться. С другой стороны, знание матчасти и кое-какой опыт, уже рассматривается, как возможность самостоятельно отремонтировать тот или иной дефект. Например, если внимания требует обратный клапан топливной системы.
Конструкция
Содержание
- 1 Конструкция
- 2 Расположение
- 3 Неполадки
- 3.1 Способы проверки работоспособности ОК
- 4 Установка дополнительного ОК
- 4.1 Видео: как проверить предохранительный клапан
Любой обратный клапан (ОК) – это не что иное, как элемент, обеспечивающий движение топлива в одном направлении.
Он может перекрывать слив неиспользуемого горючего обратно в топливный бак.
Конструкция его, как правило, подразумевает наличие откалиброванного седла из мягкого металла. Клапан пропускает бензин или солярку в одном направлении, но при остановке двигателя клапан автоматически запирается, и движение жидкости прекращается.
Клапан топливной системы и трубка
Несмотря на простоту конструкции перепускного клапана, его неполадка или банальное отсутствие в системе способно привести к большим трудностям. К примеру, невозможно нормальное функционирование мотора, его запуск усложняется.
Не нужно при этом путать ОК с редукционным клапаном. Последний отвечает за стабильность давления, хотя и функционирует в паре с обратным клапаном.
Подробнее о редукционном клапане. Он отвечает за выравнивание давления на участке топливной рампы, там где топливная жидкость поступает в форсунки. Если бы не было этого клапан, форсунки получали бы горючее под разными давлениями или без него, вследствие чего не могли бы передавать бензин дальше, в камеру.
Редукционный клапан или регулятор давления
Регулятор прекращает подачу горючего на форсунки, когда останавливается двигатель и отключается зажигание. Просто срабатывает запорный механизм, который отсекает часть линии горючего. Бензин остаётся только на участке между топливным насосом и рампой, если исправен ОК. Если нет, топлива в системе не будет, оно утечёт обратно в бак.
Расположение

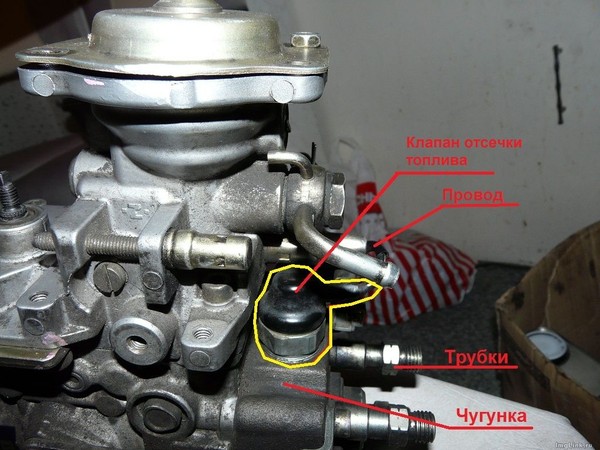

Устанавливаться ОК может в разных местах: в корпусе топливного насоса, на рампе или просто между баком и форсунками. Точное местоположение зависит от конкретной модели авто.
К примеру, на большинстве дизельных машин ОК ставится между подкачивающим устройством низкого давления и ТНВД. Здесь он отвечает помимо своих основных функций за стабильность давления на входе ТНВД. Примеры: КАМАЗ, Татра, грузовики Ман и т.д.
Где находится обратный клапан топливной системы
А вот в КамАЗах, предназначенных для эксплуатации в арктических условиях, в системах грузовиков Магирус, обратный клапан установлен перед системой подогрева.
На Вазах с инжекторами, оснащёнными 16-клапанными моторами, ОК устанавливается либо в топливном насосе, либо на рампе. А вот в карбюраторных Ваз старого типа, на «классике» — его нет. Зато функция предусмотрена. Роль ОК играет сам топливный насос, установленный на БЦ.
Заботливые владельцы старых машин, в том числе Мазды 323 и Опеля Кадет сами модернизируют топливные системы, устанавливая обратные клапаны ближе к карбюратору или инжектору. Тем самым, облегчается пуск двигателя, ведь горючее больше не сливается обратно в бак, даже при самых низких температурах или разгерметизации каких-либо соединений.
Неполадки
Почему ОК выходит из строя. Такое происходит довольно часто, так как на рынке сегодня в процентном отношении больше стало брака. Китайские подделки по низкой и средней стоимости привлекают внимание автомобилистов, не подозревающих подвоха. Стоит установить такую деталь, и уже через некоторое время возникают неполадки.
Как проверить обратный клапан топливной системы
Если деталь качественная, то неисправность возникает по естественной причине – вследствие износа.
Как правило, портится либо пружина, либо мембрана. Полностью отказывает клапан крайне редко, что делает ему честь.
Ещё одна распространённая причина выхода из строя, наблюдаемся в последнее время, это низкое качество топливо. Бензин или солярка, смешанная с водой, губительны для многих деталей топливной системы.
Характерные признаки неисправности ОК выглядят так:
- неожиданно меняются обороты в режиме ХХ;
- запуск мотора происходит только после нажатия на педаль газа, хотя раньше он заводился одним лишь кручением стартера;
- на низких оборотах двигатель функционирует крайне нестабильно;
- из подающих и обратных топливных трубок утекает жидкость, хотя герметизация шлангов не вызывает сомнений.
ОК имеет механическую конструкцию. С одной стороны, кажется, что это хорошо, и его можно починить легко, если разбираться в механике. На самом деле элемент неразборный, и невозможно провести диагностику его функциональности с помощью электронных приборов, датчиков, например.
Способы проверки работоспособности ОК
Для определения исправности клапана применяются различные методы. Один из них основан на проверке уровня давления. Измеряется он манометром, подключённым к той части системы, которая обеспечивает подпитку двигателя бензином. Нормальный уровень давления должен составлять 3 кг/см2 (легковые авто). Также, уровень не должен резко снижаться при остановке двигателя. В противном случае это тоже указывает на неисправность клапана «обратки».
Манометр
Некоторые эксперты советуют проверять ОК, путём сжатия шланга «обратки». В этом случае, если с клапаном всё в порядке, уровень давления должен повыситься. Способ подходит для тех машин, в которых «обратка» выполнена из резинового шланга. Однако многие автомобили оснащены металлическими трубками или «обратка» чересчур короткая, пережать её не получается.
Существует ещё один способ диагностики, без манометра, подходящий для моторов, нестабильно работающих и плохо набирающих обороты.
Опять же, пережимается «обратка». Одновременно нужно следить за работой ДВС. Если обороты двигателя повышаются, и все цилиндры нормально функционируют, скорее всего, ОК неисправен.
Очевидно, что от испорченного клапана ничего хорошего ждать не стоит. Падение оборотов двигателя, нестабильная работа цилиндров, затруднённый пуск, завоздушивание – всё это придёт рано или поздно, если не работает клапан.
Пережать обратку
Интересно будет рассмотреть причину завоздушивания системы, которая открывает глаза на принцип работы ОК. После остановки двигателя топливная жидкость в некотором количестве должна оставаться в камере, ожидая следующего пуска. Если клапана нет, или он испорчен, бензин/солярка уходят обратно в бак, а их место занимает воздух. Пока не развоздушить систему, не привести в норму давление, мотор не заведётся.
Установка дополнительного ОК
Рекомендуется, как вариант модернизации системы, в которой родной клапан больше не держит (или его нет вообще). Только нужно постараться выбрать качественный клапан, и размеры сечения должны подходить.
Например, некоторые модели вазовских клапанов не подходят на иномарки. Установить их можно, но держат они недолго. Как только резко ускоряешься или поднимаешься в гору, клапан проскакивает, автомобиль начинает захлёбываться.
Лучше будет купить ОК с разбора. Найти топливный насос конкретной модели авто, проверить клапан, если он работает, взять. При этом неважно, работает сам насос или нет. Главное, чтобы держал клапан.
Обратный клапан топливной системы Нексия
Остаётся врезать клапан в линию, в любом удобном месте. Например, между бензонасосом и фильтром. Затем проверить на горке или при ускорении, не захлёбывается ли машина.
Видео: как проверить предохранительный клапан
Что такое обратный клапан?
Об авторе:
Кристина Тусер — помощник редактора WWD. С Tuser можно связаться по адресу ctuser@sgcmail.
com
Обратный клапан — это односторонний или невозвратный клапан, который открывается при движении жидкости и давления и закрывается для предотвращения обратного потока давления к вышестоящему оборудованию, включая насосы и компрессоры.
Для чего нужен обратный клапан?
Обратные клапаны пропускают жидкость только в одном направлении. У них есть два порта: один как вход для носителя и один как выход для носителя.
Когда следует использовать обратные клапаны?
Обратные клапаны полезны в ситуациях, когда существует опасение, что насос может быть поврежден из-за обратного давления в распределительной системе, или чтобы обратный поток из источника воды не загрязнял источники очищенной или питьевой воды.
Они особенно полезны в приложениях, в которых обратный поток может вызвать проблемы. Если обратный поток загрязнен, среда перед ним также загрязнена. Таким образом, эти клапаны очень распространены в системах распределения питьевой воды и на очистных сооружениях.
Другим примером использования обратных клапанов являются центробежные насосы, которые не являются самовсасывающими, поэтому клапаны необходимы для удержания воды в трубах.
Где находится обратный клапан?
Обратные клапаны часто устанавливаются на стороне нагнетания насоса для защиты насоса от обратного потока. В зависимости от применения могут потребоваться параметры того, насколько далеко должен быть размещен клапан от другого оборудования. Таким образом, рекомендуется проконсультироваться с производителем клапана, инженером или консультантом, чтобы обеспечить правильное расположение для оптимального использования клапана.
Какие существуют типы обратных клапанов?
Существуют различные типы обратных клапанов для различных операций и областей применения.
Обратный клапан шарового типа
Проходные клапаны имеют конфигурации с направляющей клеткой, верхней направляющей, раздельным корпусом и направляющей сверху и снизу с корпусным типом направляющей и плунжерной направляющей.
Эти клапаны обычно используются в трубопроводах завода и используются для регулирования расхода или давления и полного перекрытия потока при необходимости.
Межфланцевый обратный клапан
Межфланцевые обратные клапаны отличаются от поворотных обратных клапанов конструкцией корпуса. В них используется тонкий диск, который позволяет потоку двигаться только в одном направлении, как и все обратные клапаны. Однако, поскольку диск тоньше, эти клапаны идеально подходят для узких мест, где поворотные обратные клапаны и другие стили могут быть слишком большими.
Поворотный обратный клапан
Подобно бесфланцевому обратному клапану, в поворотных обратных клапанах используется диск внутри клапана, который открывает или останавливает поток в системе трубопроводов. Как только жидкость проходит, давление заставляет диск открываться и оставаться открытым, а когда давление уменьшается, диск клапана закрывается, что предотвращает реверсирование потока жидкости. Эти клапаны обычно используются размером от 2 дюймов и больше и могут быть установлены как в горизонтальном, так и в вертикальном положении.
Они не подходят для пульсирующего потока.
Осевой обратный клапан без хлопка
Осевой обратный клапан без хлопка — это клапан, который резко закрывается под действием силы тяжести, вызывая скачок давления и ударные волны, которые могут вызвать нагрузку на трубопроводную систему. Безотказный обратный клапан предотвращает обратный поток среды, предотвращает реверсирование насоса и приводного двигателя и выпускает среду из контейнера.
Подъемные обратные клапаны
Подъемные обратные клапаны используют поршень или шар вместо диска, который используется в поворотных обратных клапанах. Эти клапаны более эффективны для предотвращения утечек, чем поворотные обратные клапаны.
Поворотные затворы
В фармацевтической, химической и пищевой промышленности поворотные затворы используются для прерывания потока продукта в процессе. Типы дисковых затворов включают фланцевые, проушинные, межфланцевые и тройные смещения.
Обратные клапаны для погружных насосов
Рекомендуется использовать обратный клапан с погружными насосами, особенно с насосными станциями.
Некоторые производители создают клапаны специально для этого применения, в то время как другие могут рекомендовать подпружиненные, штоковые или тарельчатые клапаны с клеткой. Чтобы сделать лучший выбор клапана для этого конкретного применения, лучше всего проконсультироваться с производителем клапана, инженером или инженером-консультантом.
Шаровые краны
Шаровые обратные клапаны используют металлический шар с просверленным в центре отверстием, которое находится между двумя седлами для регулирования потока. Эти клапаны, как правило, используются в процессах обработки углеводородов и особенно полезны в условиях низкого расхода.
Двухдверные обратные клапаны
Двухдверные обратные клапаны включают в себя два диска, через которые могут проходить жидкости или газы. Как и все другие обратные клапаны, эти двери также предотвращают поток в противоположном направлении за счет использования пружин или других запатентованных технологий, в зависимости от производителя.
Эти конкретные клапаны популярны на нефтеперерабатывающих заводах и в других перерабатывающих отраслях.
Является ли обратный клапан обратным клапаном?
Превентор обратного потока — это тип обратного клапана, но основное различие между превентором обратного потока и обратным клапаном заключается в их применении.
Устройство предотвращения обратного потока используется в ситуациях повышенной опасности и предназначено для полной защиты питьевой воды. Превенторы противотока обычно устанавливаются там, где городское водоснабжение соединяется с бытовым водопроводом частного дома. Они также широко используются в тех случаях, когда питьевая вода соединяется с непитьевой водой.
С другой стороны, обратный клапан используется в малоопасных ситуациях и предотвращает обратный поток воды. Превентор обратного потока имеет больше отказоустойчивых компонентов, а обратный клапан — нет.
Что такое обратный клапан? | Типы обратных клапанов
Для правильной конфигурации водопровода для вашего проекта потребуются соответствующие клапаны .
Одним из наиболее распространенных и важных клапанов является обратный клапан . Их также часто называют невозвратными 9.клапаны 0082, ретенционные клапаны , ножные или односторонние клапаны . С учетом всего сказанного, давайте перейдем к золотому вопросу. Что такое обратный клапан?
Как работает обратный клапан?
Обратный клапан — это клапан, который обеспечивает движение жидкости только в одном направлении в водопроводной системе. Обратный клапан обычно имеет два отверстия, и вода (или что-то еще) проходит через одно отверстие и выходит через другое. Он работает на концепции под названием «перепад давления». Этот механизм закрывает клапан, когда давление на стороне выхода выше. Механизм может быть самых разных форм.
Типы обратных клапанов
- Мембрана: , как следует из названия, входное давление открывает диафрагму. В противном случае он закрыт и предотвращает обратный поток.
- Подпружиненный диск: принцип работы этой технологии заключается в том, что когда давление воды на входе увеличивается настолько, что толкает пружину, клапан открывается. Когда давление воды на входе падает до определенного уровня, пружина достаточно сильна, чтобы закрыть клапан.
- Шарик: работает так же, как диск выше, но стопор имеет форму шара.
- Стоп: это обратный клапан с ручным управлением.
- Лифт: Этот механизм работает под действием силы тяжести. Давление воды на входе поднимает пробку, чтобы открыть клапан.
- Поворотный: , также известный как клапан с откидным диском , он работает с диском на шарнире, который открывает при достаточном входном давлении.
- Утконос: Утконос представляет собой мягкую трубку, которая в открытом состоянии выглядит как утиный клюв, а в закрытом — как кончик мелка.
