Клапан обратный на скважинный насос: Скважины на воду: зачем ставить обратный клапан

Содержание

Скважины на воду: зачем ставить обратный клапан

Обратный клапан для скважинного насоса – оборудование, которое дает возможность совершать движение поступающей жидкости лишь однонаправленно. То есть, от насоса к водоразборным точкам.

Для понимания нужности монтажа данного устройства в артезианской скважине выясним, что случается в ней при запуске и отключении насоса рекомендуем почитать по теме: комплексное обустройство скважины на воду.

Насос запущен. Вода под воздействием давления, которое создано насосом, совершает подъем из скважины и попадает в гидроаккумулятор и далее к водоразборным точкам. Если жидкость не потребляется, она будет скапливается в мембранном гидроаккумуляторе до того момента, когда в нем будет достигнут верхнего лимита давления, при котором его реле отключает насос. Обратного течения жидкости в систему не будет происходить, т. к. помехой для такого процесса станет давление, создаваемое насосом.

Насос отключён.

Давление пропадет, и тогда ничего не помешает жидкости стекать обратно в систему под воздействием силы тяжести. Чтобы это предотвратить, и нужен такой клапан. Без него при отключённом насосе в системе не имелось бы давления. И при любом запуске насоса ее каждый раз приходилось бы заполнять жидкостью. Даже устанавливая подобный клапан на входе в гидроаккумулятор (со стороны насоса), все трубы, находящиеся до него, пришлось бы каждый раз заполнять водой, тратя на это электричество.

Интересное по теме: монтаж скважинного насоса с автоматикой.

Где правильнее расположить обратный клапан

Понятно, что такой клапан должен располагаться между гидроаккумулятором и скважинным насосом, ведь в противном случае монтаж аккумулятора потеряет какой-либо резон. Но где именно устанавливать клапан? Самым верным будет способ расположить обратный клапан в области насоса на трубе из полиэтилена низкого давления. И тогда:

При отключении насоса в систему обратно станет сливаться минимальный объем жидкости, т.
е. необходимо будет минимум электрической энергии, чтобы восполнить такую потерю при запуске насоса.
В обратном направлении через насос будет проходить наименьший объем жидкости, крутя его рабочее колесо в обратном направлении (чрезвычайно нежелательно для насоса).
Чем будет больше объем пустоты, которая не заполнена водой, между насосом и гидроаккумулятором, тем сильнее сможет разогнаться вода при запуске насоса и, соответственно, тем сильнее будет гидравлический удар.

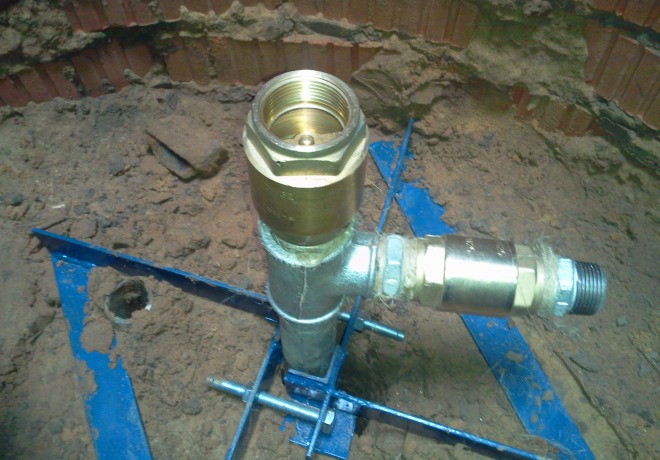

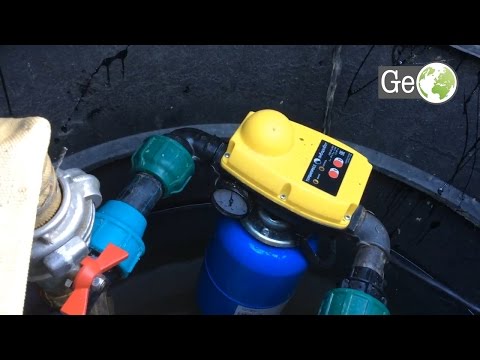

Как правило, установка подобного клапана производится прямо на выходе из насоса артезианской скважины. И в ситуации, если насос загружен в систему на небольшую глубину, а скважина находится неподалеку от дачного участка, то достаточно использовать один обратный клапан. Если же скважинный насос опустили довольно глубоко, и скважина на известняк расположена на достаточно большом удалении от автоматики, то необходимо устанавливать по крайней мере еще 1 обратный клапан. Как правило, устройство ставится вблизи автоматики и гидроаккумулятора скважины.

Полезно по теме: как глубоко загружать насос в скважину.

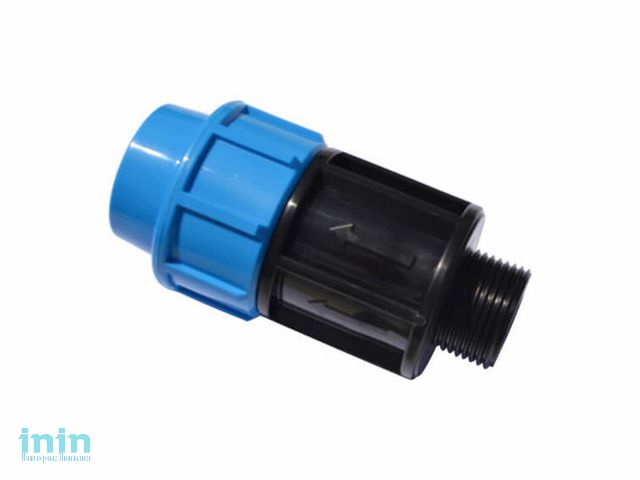

Типы клапанов

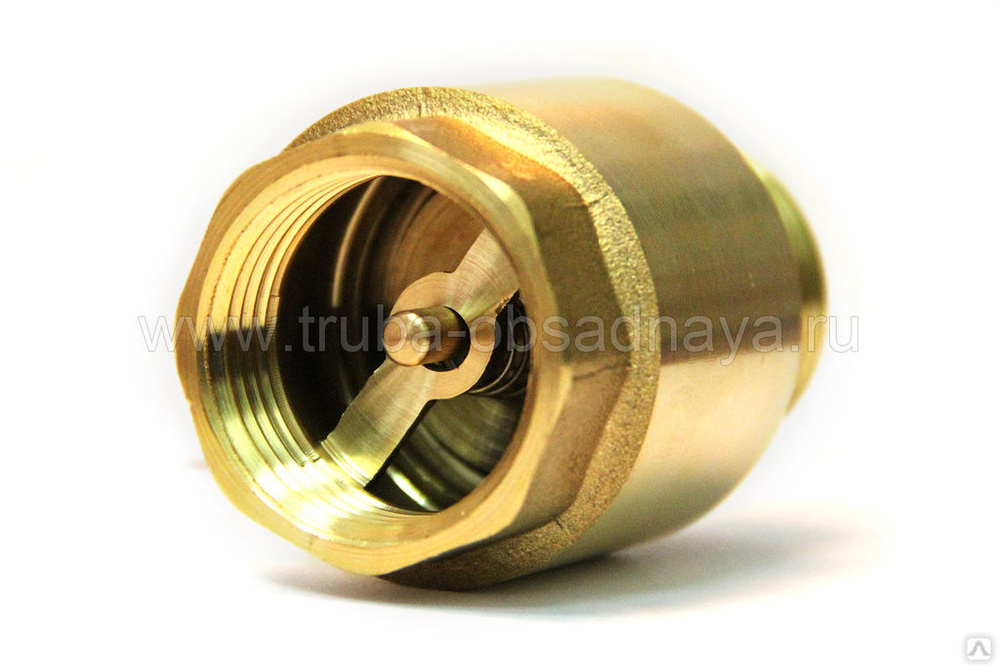

По конструкциям все клапаны для насоса являются одинаковыми – корпус выполнен из латуни либо нержавеющей стали, внутри него находится подпружиненная пластиковая или металлическая тарелка с уплотнителем из резины.

У большинства насосов для артезианских скважин в конструкции предусмотрен обратный клапан – Грандфос, Педролло, Ловара и другие. А вот, к примеру, у отечественных насосов «Водомет» отсутствует подобный скважинный клапан.

Автор публикации Компания «well33»

Загородная недвижимость

Замена обратного клапана в скважине, колодце

+7(499)394-57-04

+7(926)040-57-76

Замена обратного клапана насоса в скважине, колодце

Замена в день обращения

Обратные клапана всегда в наличие

Отличные цены, качество гарантируем

+7 (499) 394-57-04

Замена обратного клапана в скважине — выбирая специалистов Мастер Скважинов, вам не придется беспокоиться о качестве услуг. Штат укомплектован только буровиками и монтажниками систем водоснабжения с опытом.

Требуется замена обратного клапана в колодце или насосной станции, мы готовы предоставить вам и такие услуги.

Компания «Мастер Скважинов» рекомендует установку обратного клапана в каждой скважине. Даже если клапан встроен в глубинном насосе, рекомендуем установить дополнительный.

Установка обратного клапана в скважине выполняется строго между насосом и гидроаккумулятором, поскольку другое расположение делает его бессмысленным.

Скважина на воду – это оптимальное решение проблемы водоснабжения в пригороде или же в местах, расположенных вдали от цивилизации.

Однако для того, чтобы скважина бесперебойно давала чистую воду, необходимо использовать соответствующее оборудование. И одним из основных элементов всей конструкции является обратный клапан, который устанавливается прямо над насосом. Благодаря ему вода не уходит из системы обратно в пласт.

Замена обратного клапана в скважине обязательно потребуется в случае если насос регулярно включается и отключается с определенной периодичностью. И с такой задачей прекрасно в Москве и Московской Области справятся сотрудники компании «Мастер Скважинов».

Этапы замены обратного клапана в скважине

Проведение диагностики

Сначала наши специалисты проводят диагностику. Создают в системе максимальное давление, перекрывая при этом краны ко всем потребителям. Если давление падает, значит обратный клапан вышел из строя.

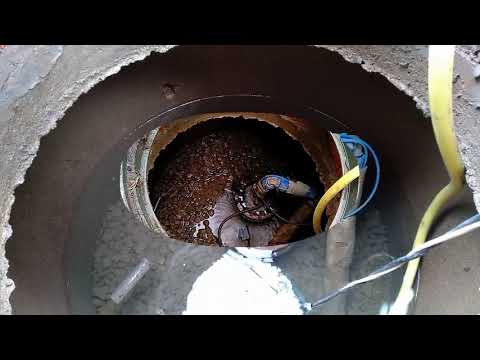

Подъём оборудования

Поскольку обратный клапан обычно устанавливается очень близко к насосу, необходимо извлечь насос из скважины. Подъём надо поручать опытным профессионалам, которые знают последовательность действий.

Установка обратного клапана

Монтаж обратного клапана в скважине кажется обычной задачей. Небольшой размер детали вводит в заблуждение, что процесс будет быстрым и простым. На самом деле самостоятельная замена клапана чаще всего заканчивается неудачей.

Введение в эксплуатацию

После замены клапана, трубопровод проверяется на герметичность а насос погружается обратно в скважину. Одновременно наши сотрудники проверяют работоспособность автоматики.

Заказать замену обратного клапана скважинного насоса

Упало давление? Установили, что проблема в клапане? Оставьте заявку и мы решим все проблемы!

Обратный клапан для насоса в скважину: особенности замены

Бесперебойная работа обратного клапана для насоса в скважину гарантирует, что из строя не выйдет сам насос, а у вас в системе всегда будет соответствующее давление. Однако чтобы точно обеспечить отсутствие проблем, необходимо сначала выбрать подходящее оборудование, а потом следить за его состоянием. По умолчанию во многих насосах идёт встроенный обратный клапан.

Однако чаще всего он сделан из пластика и быстро ломается. К тому же его эксплуатация быстрее изнашивает насос.

С учётом вышесказанного мы предлагаем установку обратного клапана на насос в виде отдельной конструкции. Это помогает предупредить поломки и увеличивает общий срок жизни оборудования. Мы всегда готовы помочь и подобрать подходящую деталь.

Часто задаваемые вопросы

Когда нужна замена обратного клапана в скважине?

Замена обратного клапана в скважине может потребоваться при выходе его из строя. Также её стоит проводить профилактику, если предполагаемый срок эксплуатации подходит к концу.

Какие обратные клапаны лучше?

Желательно использовать металлические, сделанные на основе нержавеющей стали или латуни. Они намного надежнее пластиковых.

Сколько времени занимает замена клапана?

В среднем речь идёт о нескольких часах. Процесс по времени занимает столько же как и замена глубинного насоса.

Сколько времени прослужит обратный клапан?

Это зависит от ряда факторов: качество детали, наличие дополнительного клапана, наличие примесей в воде, а именно песка.

Почему они важны в сантехнике?

Когда вы имеете дело с насосной системой, последнее, что вам нужно, это чтобы вода текла обратно в ваш насос, когда поток замедляется или прекращается.

Это может вызвать всевозможные проблемы, не последней из которых является износ помпы быстрее, чем следовало бы. К счастью, есть очень простое решение этой проблемы.

Обратные клапаны высокого давления гарантируют, что в вашу систему не попадет обратный поток, и ваш насос прослужит как можно дольше. Читайте дальше, чтобы узнать об этих клапанах и о том, как они работают.

Что делает водяной обратный клапан?

Водяные обратные клапаны

предназначены для пропуска воды только в одном направлении. Они необходимы во всех установках с погружными насосами, поскольку они предотвращают слив воды обратно в колодец, когда насос отключен. Обратные клапаны помогают предотвратить некоторые нежелательные состояния в системах.

Если вода течет обратно в насос, это может вызвать обратное вращение, которое может сломать вал насоса, когда двигатель снова запустится. Вода в насосе также может вызывать подъемную тягу, которая со временем изнашивает насос. И если насос перестает качать воду без установленных обратных клапанов, это может вызвать гидравлический удар, сила которого достаточна для разрыва трубы или повреждения насоса.

Как работают обратные клапаны высокого давления

Обратные клапаны работают в зависимости от направления потока, немного похоже на те двери, которые тянут/толкают, которые всегда сбивают с толку даже лучших из нас. Когда вода течет в положительном направлении, насос пропускает ее свободно. Это похоже на вход в нажимную дверь; сопротивления нет.

Но как только положительный поток сужается или начинается отрицательный поток, уплотнения клапана закрываются, задерживая воду на другой стороне. Это как стоять по другую сторону двери и пытаться толкнуть ее, чтобы выбраться наружу; дверь не сдвинется с места, и вы будете заперты внутри, пока не заметите небольшую надпись «Потяните» над дверной ручкой.

Техническое обслуживание обратных клапанов высокого давления

Обратные клапаны высокого давления могут со временем изнашиваться, как и все остальное, что может привести к любой из проблем, упомянутых выше. Рекомендуется регулярно проверять, не происходит ли в вашей системе обратного потока. Если вы их заметили, убедитесь, что ваш обратный клапан в хорошем состоянии.

Лучший способ избежать проблем с вашими обратными клапанами — это в первую очередь выбрать правильный тип для вашей области применения. Если вы заметили проблему, убедитесь, что вы используете правильный тип обратного клапана, прежде чем заменять его.

Получите лучшие клапаны

Обратные клапаны высокого давления отлично подходят для обеспечения максимально долгой работы насосов. Они также могут предотвратить дорогостоящие проблемы, такие как гидравлический удар. Убедитесь, что вы получаете правильный тип обратного клапана для вашего приложения, и у вас должна быть надежная система, которая прослужит долгое время.

Если вы хотите найти лучшие клапаны, посетите остальную часть нашего веб-сайта по производству CPV. У нас есть клапаны, фитинги и новости, чтобы удовлетворить все ваши потребности. Ознакомьтесь с нашим каталогом сегодня, чтобы узнать, что мы можем предложить для установки вашей системы.

Клапаны управления насосами для буровых скважин – Клапаны управления Ultra

Традиционные клапаны управления насосами используются по следующим причинам:

Мягкий пуск насоса – клапан сначала находится в закрытом положении, а затем медленно открывается. Это позволяет потоку в нагнетательную линию быть постепенным, не создавая гидравлических ударов или гидроударов.
Контроль давления на насосе — гарантирует, что насос не выйдет за пределы своей характеристики в периоды высокой нагрузки.

В скважинных насосах насосу часто приходится справляться с различными уровнями напора, когда уровень воды «снижается». Это означает, что он должен быть защищен от повреждения при начальном пуске, а также должен поддерживать эффективность насоса во время нормальной работы. Эту функцию традиционно выполняли регулирующие клапаны насосов с функцией поддержания давления.

Проблема со скважинными насосами заключается в том, что когда уставка поддержания давления определяется для защиты от пуска, эта же уставка может серьезно ограничивать производительность насоса в рабочих условиях. Гораздо лучшим решением является использование клапана управления потоком, который регулирует скорость потока, а не давление.

Тематическое исследование (ниже), подробно представленное в двух частях Джоном Тонкиным (одним из ведущих экспертов по насосам в Южной Африке) и с дополнительными материалами от Maric Flow Control Australia, показывает, почему функция управления потоком намного выгоднее. чем функция поддержания давления. Этот практический пример кратко изложен ниже:

Альтернативный вариант регулирования расхода Maric

При пуске насоса расход ограничивается номинальным расходом насоса, предотвращая взброс и кавитацию, которые могут повредить насос
В рабочей точке производительность насоса меньше номинального расхода регулирующего клапана Maric, что приводит к меньшим потерям напора, чем у клапана поддержания давления.

В дополнение к очевидным преимуществам использования функции управления потоком вместо функции поддержания давления, Maric имеет дополнительные преимущества по сравнению с клапанами управления потоком с пилотным управлением: они просты, надежны и защищены от несанкционированного доступа; они имеют долгий срок службы, не подвержены загрязнению и не требуют обслуживания.

Еще одним преимуществом использования Maric является то, что клапан можно установить непосредственно на выпуске погружного насоса и он может работать под водой. Это предотвращает попадание на клапан высоких скоростей воздуха во время запуска, когда он установлен на поверхности.

Чтобы получить полное представление об основных принципах, прочитайте статьи Джона Тонкина из JTA (ниже) и Гранта Шредера из Maric Flow Control (Австралия) (PDF здесь).

Видео операции Марич также доступно здесь.

Pump Duty Point против Duty Drange от John Tonkin

John Tonkin & Associates

P O Box 5081

Weltevreden Park

1715

Мобильный: +27 (0) 71 685 5127

[email protected].

www.jtatraining.co.za

Рабочая точка насоса и рабочий диапазон: Часть 1

В отрасли, занимающейся перемещением жидкости (насосами), распространено мнение, что выбор осуществляется на основе «рабочей точки». Если бы только жизнь была такой простой и перемены не были неотъемлемой частью нашей повседневной жизни. Если бы к жидкостным системам подходили с точки зрения «рабочего диапазона», было бы это упражнением в семантике или в реальности? Следует признать, что некоторые системы имеют очень небольшие изменения расхода и полного динамического напора (TDH), но элементы в системе постоянно меняются. Резервуары/отстойники наполняются и опорожняются, уровни в реках и плотинах колеблются, а давление в сосудах меняется в зависимости от технологических требований. Конечным результатом этих изменений является то, что создаются рабочие условия, которые вынуждают насос работать далеко влево или вправо от точки наилучшего КПД, что серьезно влияет на энергоэффективность, среднее время наработки на отказ (MTBF) и надежность установки.

Возможно, одним из лучших (или худших!) примеров приложений, которые имеют большие различия в TDH, являются установки для подземных вод или скважин. Мало того, что уровень воды в скважине меняется от сезона к сезону, пористость и пропускаемость в пределах водоносного горизонта почти всегда вызывают значительные изменения уровня воды. Недавно у нас была возможность поделиться процессом оптимизации системы, в которой статический уровень воды составлял 20 м, а при включении насоса уровень падал еще на 65 м.

На диаграмме ниже графически представлена проблема. Кривая А показывает системную кривую для 32-мм стояка из ПЭВП класса 12 на статическом уровне 20 м. Кривая B представляет собой системную кривую для того же напора на новом (динамическом) уровне 85 м (депрессия 20 м + 65 м). Синяя кривая показывает производительность насоса, а красные точки указывают на рабочие точки, которые не рекомендуются производителем. При статическом напоре 20 м (запуск) насос будет работать с расходом 31 л/мин при напоре 22 м. Это далеко за пределами рекомендуемого производителем диапазона. Когда уровень воды падает до динамического уровня (теперь приток равен оттоку), рабочая точка становится более приемлемой при 8 л/м против напора 88 м. Если по какой-либо причине скважина смогла доставить большее количество воды (большее количество осадков, снижение потерь притока), то время, которое насос будет проводить на крайней правой стороне кривой, увеличится. Обычными признаками отказа для работы на правой стороне кривой являются отказ упорного подшипника двигателя и/или муфты и/или обмотки. Насосная часть также будет иметь резко сокращенный срок службы из-за выхода из строя механизмов (вверх) тяги, встроенных в насосную часть.

Несмотря на то, что в данном тематическом исследовании речь идет о относительно небольшом насосном агрегате, конечный пользователь все равно требует значительных инвестиций. С таким же успехом приложением может быть водоотливной насос с валом мощностью в несколько мегаватт. В недавнем примере потребовалось снизить уровень воды в заброшенной шахте в ДРК со 120 м до 280 м. Отказ в такой системе определенно не вариант! Остановка насоса на несколько часов позволяет не только восстановить уровень воды, но и очень дорого задерживает повторное открытие шахты. Снятие, ремонт и повторная установка насосного агрегата и напорной магистрали является опасным, трудоемким и дорогостоящим мероприятием.

После определения проблемы во второй части этой публикации будут рассмотрены варианты конструкции, которые предотвратят разрывы насосов и двигателей.

Рабочая точка насоса в зависимости от рабочего диапазона: Часть 2

В первой части этой публикации рассматривалась проблема выбора насосов, которые, как ожидается, будут справляться с некоторым уровнем изменения общего динамического напора системы (TDH). Определив тот факт, что система будет иметь сильно различающиеся значения TDH, возникает вопрос «что можно сделать, чтобы улучшить ситуацию»? В конкретном примере, описанном в Части 1, у нас была скважина с максимальным и минимальным TDH, которые эффективно перемещали насос в точки, которые были слишком далеко влево и вправо от точки наилучшей эффективности (BEP). Некоторые из обычных решений этой проблемы:

Установка дроссельной заслонки на нагнетании. Какие-то недостатки? Несанкционированное вмешательство, использование дешевых нерегулируемых клапанов (да, это применение регулирующего клапана). Если используются шаровые клапаны, поворотные затворы и шаровые клапаны, они становятся дорогими и требуют другого уровня навыков для настройки и обслуживания. Они также склонны к «фактору скрипки».
Если основным виновником является статический напор (как в случае с нашей скважиной), можно установить напорную магистраль меньшего размера, чтобы предотвратить «падение» насоса с правой стороны. кривой. Недостатком здесь является то, что возникающие в трубе потери остаются как для пускового расхода, так и для минимального расхода. По общему признанию, потери уменьшаются по мере уменьшения потока, но здесь нужно что-то разумное!

В поисках элегантного решения этой неприятной проблемы я наткнулся на клапан, который, по-видимому, обладает хорошим потенциалом для внесения положительного вклада в повышение общей эффективности и надежности системы. На рисунке ниже графически показана та же установка с регулирующим клапаном Maric.

Кривые A и B являются системными кривыми для 32-мм стояка из ПЭВП класса 12. Кривые C и D являются кривыми для управляющего клапана Maric с уставкой 26 л/мин. Обратите внимание, как кривые становятся очень крутыми, когда расход приближается к номинальному значению.

РубрикаРазное
