виды, устройство, установка на вытяжку

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

  • Причины возникновения обратной тяги
  • Типы исполнения обратного клапана
    • Тип #1 — одностворчатый гравитационного действия
    • Тип #2 — двустворчатый с использованием пружин
    • Тип #3 — жалюзи на вентиляционную решетку
    • Тип #4 — гибкая мембрана
  • Особенности самостоятельного изготовления
  • Правила размещения и монтажа
    • Местоположение клапана в вентиляционной системе
    • Нюансы установки и обслуживания
  • Выводы и полезное видео по теме

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Обратные клапаны для обустройства вентиляционных систем выпускают с круглым и прямоугольным сечением. Размеры устройств унифицированы, соответствуют размерам вентиляционных труб

Для установки в вентсистемы производят модели с механическим и автоматическим принципом действия. Суть их работы заключается в предотвращении обратного тока воздушной массы

Под действием воздушного потока створки устройства раскрываются только в одну сторону. При снижении напора они просто закрывают канал

Одностворчатый вентиляционный обратный клапан работает по тому же принципу. Но под напором створка только устанавливается вдоль направления воздушного потока

Створки обратных клапанов закреплены так, что движение в обратном направлении бывает возможным только при ослаблении пружинного приспособления. В этом случае его несложно заменить

Приобрести обратный клапан можно в составе вентиляционного узла с вентилятором, если по проекту должен устанавливаться именно такой

Обратный клапан присутствует в стеновом приточном устройстве, обеспечивающем приток свежего воздуха с улицы в помещениях с пластиковыми окнами

В схеме вытяжной вентиляции используется как минимум один обратный клапан. В случае подключения к вытяжному отвертию нескольких воздуховодов, каждый из них оснащается собственным клапаном

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

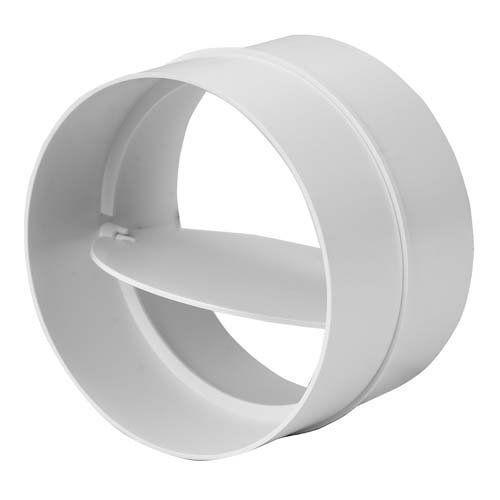

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

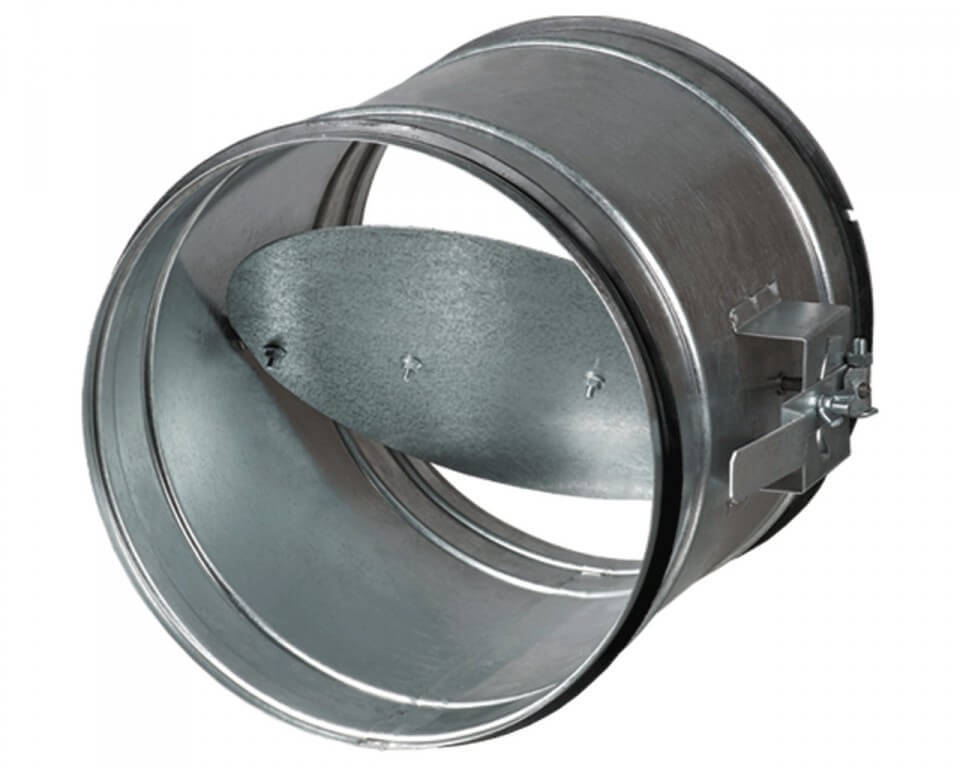

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

  • смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
  • наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

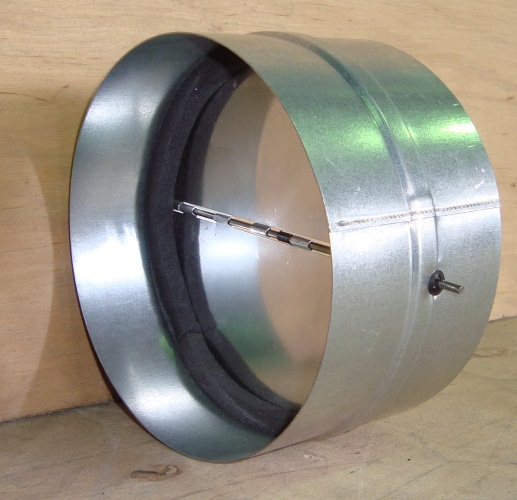

Тип #2 — двустворчатый с использованием пружин

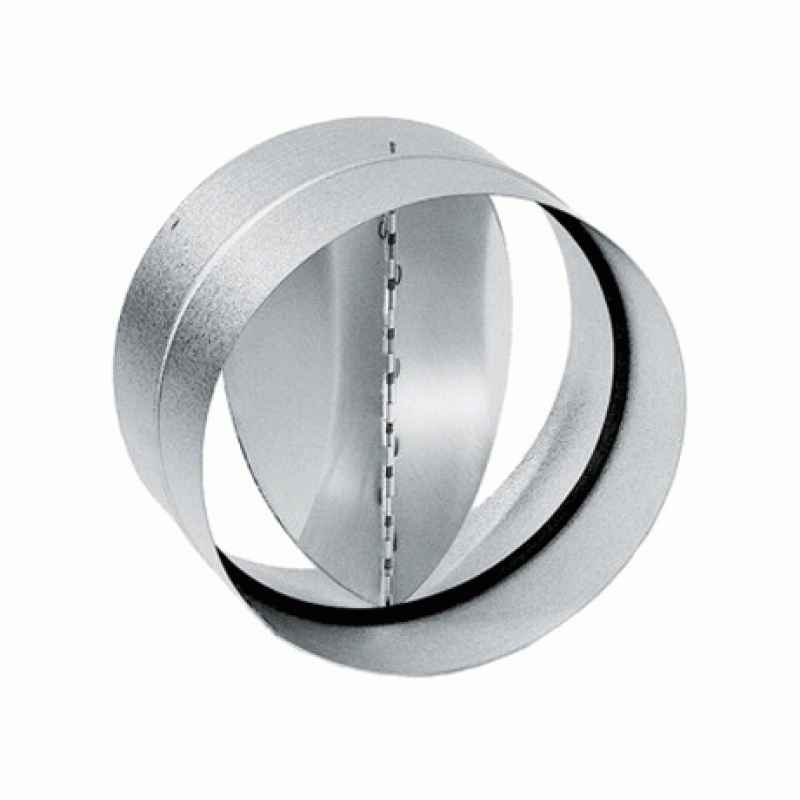

Обратный клапан типа «бабочка» снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа «бабочка» могут быть отрегулированы по силе действия пружин.

Конструкцию типа «бабочка» с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом «жалюзи».

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

  • плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
  • исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

  1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
  2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

  • монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
  • приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

  • створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
  • происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

Назначение обратного вентиляционного клапана

Задача вентиляционной системы заключается в том, чтобы обеспечивать постоянный прилив свежих воздушных масс в помещение и удалять из него отработанные вместе с пылью и плохими запахами. Когда же в кухню (санитарный узел) проходят чужие ароматы, холод с улицы либо из дымохода внутрь помещения идут обратно продукты сгорания топлива, то это называется «обратная тяга». Это означает, что действующая вентиляция укомплектована не полностью.

Бороться с таким явлением заклеиванием вентиляционных решеток либо установкой механических задвижек нерационально и неразумно. Система должна работать эффективно независимо от того, как часто используется ванная, туалет или кухня. Закрытием каналов можно добиться только одного – повышения влажности и появления грибков, плесени, сырых поверхностей.



Однако выход есть – нужно вмонтировать в сеть обратный вентиляционный клапан. Данное приспособление позволяет блокировать перемещение воздушных потоков в возвратной направленности, не мешая выводу отработанного воздуха из помещения.

Особенности обратных вентиляционных клапанов

В конструктивном плане изделие представляет собой довольно простой механизм. Он состоит из куска трубы округлого, квадратного либо прямоугольного сечения. Внутри у него размещаются мобильные лопасти, укрепленные на оси. Лопатки располагаются таким образом, что пропускают поток воздуха лишь только в одной направленности. Если курс движения изменяется, то заслонка просто перекрывает канал. С помощью этого устройства можно выполнять и регулировку объемов приточного потока.



Строительный рынок предоставляет широкий ассортимент обратных клапанов на вентиляцию. Устройства классифицируются по следующим признакам:

  1.  Материл изготовления должен быть аналогичен сырью, из которого сооружен воздуховод. Чаще обычного это сталь с оцинкованным покрытием, нержавеющие сплавы, реже – технический пластик.
  2.  Конфигурация и размеры сечения изделия также повторяют габариты вентиляционных каналов: круг, прямоугольник.
  3.  Способ монтажа зависит от конструкционного решения всей системы. Разводка воздухопроводов может располагаться вертикально, горизонтально, под определенным углом. Соединение отдельных элементов в единую сеть исполняется при помощи фланцев либо ниппельным методом, что особенно присуще для воздухопроводов круглой формы.
  4.  Мощность устройства определяется пропускной способностью. То есть, зависит от количества воздуха, пропускаемого сквозь клапан за единицу времени.
  5.  Метод управления может быть автономным ручным или автоматическим через электропривод. В первом случае регулировочные действия выполняются при помощи рукоятки или рычага, расположенного на наружной поверхности корпуса механизма. Электрическое устройство взаимодействует с другими элементами вентиляционной сети. Управление в этом случае осуществляется в автоматическом режиме по заданной программе либо с центрального пульта.
  6.  Конструктивное исполнение оказывает существенное влияние на область использования конкретного механизма и его цену. Различают следующие вентиляционные приспособления для предупреждения обратной тяги:

1. Вентрешетки для естественной вентиляции оснащаются ламелями, которые раскрываются только в одну сторону. Подлежат установке на вход/выход вентиляционного канала. Выпускаются в различных колористических и дизайнерских решениях, разнообразных конфигурациях и габаритах. Это наиболее дешевый способ защиты своей вентиляции от негативного влияния извне.
2. Модель «клапан бабочка» называют так из-за похожести на крылья насекомого. У данного устройства лопасти выполнены в виде двух лепестков на пружинном креплении. При появлении обратного потока воздуха «крылья» клапана раскрываются под его воздействием, перекрывая просвет вентиляционного канала.
3. Затвор обратного мембранного клапана для вентиляции изготовлен из очень тонкого материала. Он настолько легкий и подвижный, что даже при легком изменении направленности движения воздушного потока отклоняется от первоначального положения.

Мембрана закрывает собой щели вентиляционной решетки, поэтому крепится в прямой близости от нее. Применяется лишь только в вентиляционных системах естественного типа.
4. В корпус лепесткового клапана встроена жесткая заслонка на оси, в отличие от мембранной модели. Принцип поворотного действия заставляет пластину поворачиваться под воздействием воздушного потока, открывая или закрывая просвет воздуховода.



Принцип действия любой модели основан на наличии затвора, который в нормальных условиях всегда закрыт. При малейшей трансформации направленности воздушного потока он просто перекрывает канал.

Мерила подбора обратного клапана

Обратный клапан вводят в вентиляционные схемы любого типа: естественного и принудительного, приточного, вытяжного, приточно-вытяжного действия. Важно правильно выбрать модель, подходящую по всем основным параметрам к конкретному случаю.

Важно! Неграмотный выбор модификации обратного клапана, как и неправильная его установка, сведет к нулю воздухообмен в здании.

При приобретении данного изделия надлежит учитывать следующие обстоятельства:

  1. Оборудование обязано срабатывать даже при слабом перемещении воздушных масс, что присуще естественной вентиляции. Для лучшего воздухообмена надежнее всего установить комплект, состоящий из вентилятора вытяжного действия с решеткой и обратным клапаном мембранного вида.
  2. Технические качества клапанного механизма подбираются под параметры оборудования для вентиляции. Мощность вентилятора должна обеспечивать такое давление воздушного потока, которое может спокойно открыть заслонку или лопасти задвижки.
  3. Возможность эксплуатации обратного клапана при определенных температурных условиях. Одни модели предназначены для использования только внутри здания, другие – снаружи, третьи являются универсальными.

Большое значение имеет также правильный подбор конфигурации, размеров сечения и способа соединения. Эти параметры у элементов воздуховода и обратного клапана должны совпадать с большой точностью, чтобы разводка каналов получилась абсолютно герметичной. Хорошо, когда все компоненты, составляющие вентиляционную систему, изготовлены из материала одного качества.

Особенности выполнения монтажных работ

Эффективность функционирования вытяжного вентиляционного клапана находится в прямой зависимости от точки и качества установки. Когда вентиляционная система не оснащена серьезным оборудованием и работает по естественному принципу, чаще используются решетки.

Монтаж этого простого приспособления легко осуществляется своими руками. Решетку можно закрепить на входное или выходное отверстие вентканала клеем «жидкие гвозди» или при помощи саморезов. Главное правильно подобрать габариты решетки, чтобы она целиком закрывала воздуховод и плотно прилегала к поверхности стены или потолка.

Полезный совет! От неплотностей прилегания решетки к основе избавляемся силиконовым герметиком. Цветовое решение и дизайн изделия должны соответствовать интерьерному стилю помещения.



При выборе точки вживления обратного клапана в схему вентиляции принудительного типа следует учитывать перспективу технического обслуживания. Затвор нужно систематически очищать и контролировать правильность его действия. Зависимо от типа вентиляционной системы, технических качеств и модификации вентилятора обратный клапан монтируют перед ним, либо после него.

  1. Кухонное помещение. Если при обустройстве принудительной вытяжки необходимо сохранить возможность использования естественной вентиляции, то на входном отверстии канала ставят тройник. К одному из патрубков тройника подключается вытяжка с обратным клапаном, к другому – только заслонка обратного действия. Такой узел лучше располагать как можно ближе к потолку, поскольку именно вверху скапливаются наиболее теплые и влажные воздушные массы.
  2. Санузлы. Если ванная и туалет снабжены отдельными вентиляционными каналами, то в этом случае обратный клапан нужно поставить на входе в каждую вентшахту, и проблема будет решена. Но такой вариант встречается крайне редко. Чаще всего в многоэтажных домах вентиляционный канал имеется только в туалетной комнате. Тогда вентиляцию в ванной обеспечивают прокладкой короба сквозь стену, а задвижку ставят не только на отверстие основного канала, но также в промежуточный короб.
  3. Самый сложный вариант, когда в доме есть только один вентиляционный канал, и расположен он в кухне. Принцип установки заслонок не меняется. Один обратный клапан необходимо поставить на кухонную вытяжку, второй – на короб, который ведет в ванную комнату или совмещенный санузел. Третий затвор устанавливается на трубу, ведущую в туалет, если санузел раздельный.

Способ крепления оборудования для вентиляции выбирается в зависимости от материала основы. К металлическому рукаву задвижку присоединяют ниппельным способом или посредством фланцев. Если вентиляционный канал выполнен из стенового материала (кирпича, железобетона, блоков), то крепление осуществляется строительными дюбелями, анкерами или саморезами.

Как избежать ошибок при установке

Наиболее распространенной оплошностью является установка оборудования, которое по своим параметрам не в состоянии обеспечить нормальный воздухообмен. Чаще всего это случается, когда владелец помещения старается соорудить заслонки своими руками и по собственному разумению.



Самодельные решетки и приспособления, имеющие очевидно малую площадь сечения, могут избавить от проблемы с обратной тягой. Однако они же поспособствуют возникновению застойных явлений, увеличению процента влажности в здании. Как следствие – сырость, чернота, плесень, грибок.

Надо понимать, что принудительная вентиляция нигде и никогда не работает постоянно. Это удовольствие недешевое и ничем неоправданное, поэтому качественной работе системы естественной вентиляции необходимо уделять должное внимание. Большое значение имеет соразмерность величины просвета вентиляционного канала и технических параметров обратного клапана.

Нужно учитывать тот факт, что, согласно законам физики, доля кинетической энергии перемещаемого воздушного потока тратится на открытие/закрытие лепестков клапана. Это ведет к снижению производительности устройства. Вывод – габариты вентиляционных каналов и шахт обязаны соответствовать действующим стандартам и нормам.

Обратный клапан для вентиляции – устройство достаточно простое, но весьма эффективное. При правильном выборе и грамотной установке оно непременно поможет создать комфортные и здоровые условия пребывания в помещении, благодаря качественному воздухообмену.

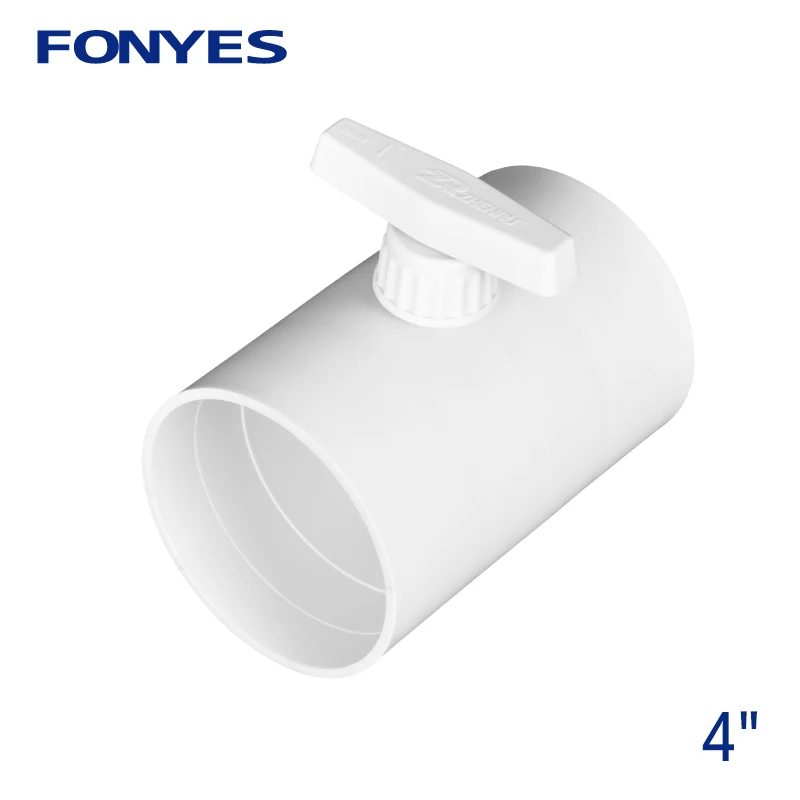

Обратный клапан для вентиляции марки Алтай

Воздуховоды пластиковые для вентиляции / Обратный клапан для вентиляции

Основные характеристики:

Толщина стенки2 – 15 мм

Материалпищевой полипропилен (ПП)

Температура применения-40 °С до +120 °С

Тип соединенияМуфта, Фланец

Гарантиядо 3 лет

Доставка по России

Купить

Обратный клапан для вентиляции – это элемент системы пластиковой вентиляции, предназначенный для предотвращения действия потока воздуха в противоположном направление от заданного. Работает в автономном режиме, без помощи человека.

Для увеличения фото нажмите 1 раз на мини картинку:

Технические характеристики:

  • Круглые элементы
  • Прямоугольные элементы

где D – диаметр;

t – толщина стенки воздуховода;

L – длина.

D, мм L, мм t, мм Вес, кг Цена
125 200 2   по запросу
140 200 2   по запросу
160 200 2   по запросу
200 200 2   по запросу
250 200 3   по запросу
280 200 3   по запросу
315 200 3   по запросу
355 200 3   по запросу
400 200 3   по запросу
450 200 4   по запросу
500 200 4   по запросу
560 250 4   по запросу
630 250 5   по запросу
710 250 5   по запросу
800 250 6   по запросу
900 300 6   по запросу
1000 300 8
по запросу
1250 300 8   по запросу

Возможно изготовление на заказ.

где А – высота;

B – ширина;

t – толщина стенки;

L – длина.

A, мм B, мм L, мм t, мм Вес, кг Цена
80
80 80 200 3   по запросу
80 200 200 3   по запросу
80 400 200 4   по запросу
100
100 100 200 3   по запросу
100 300 200 3   по запросу
100 600 200 4   по запросу
150
150 150 200 3   по запросу
150 400 200 4   по запросу
150 800 200 5   по запросу
200
200 200 200 3   по запросу
200 500 200 4   по запросу
200 900 300 5   по запросу
250
250 250 200 3   по запросу
250 600 200 4   по запросу
250 1000 300 6   по запросу
300
300 300 200 3   по запросу
300 600 200 4   по запросу
300 1000 300 6   по запросу
400
400 400 200 4   по запросу
400 700 200 5   по запросу
400 1000 300 6   по запросу
500
500 500 200 4   по запросу
500 900 300 5   по запросу
500 1250 300 8   по запросу
600
600 600 200 4   по запросу
600 900 300 5   по запросу
600 1250 300 8   по запросу
700
700 700 200 5   по запросу
700 1000 300 6   по запросу
700 1300 300 8   по запросу
800
800 800 200 5   по запросу
800 1100 300 6   по запросу
800 1300 300 8   по запросу
900
900 900 300 5   по запросу
900 1200 300 6   по запросу
900 1500 300 8   по запросу
1000
1000 1000 300 6   по запросу
1000 1400 300 8   по запросу
1000 2000 300 10   по запросу

Возможно изготовление на заказ.

Заказать

Похожие товары:


Вернуться на страницу выбора пластиковых воздуховодов для вентиляции.

Описание

Системы вентиляции, с обратным клапаном марки Алтай востребованы на объектах общественного питания, промышленных объектах, пищевых блоках столовых, ресторанов, кафе, крупных пищевых и продовольственных предприятиях, где осуществляется приготовление как готовых к употреблению продуктов питания, так и полуфабрикатов.

Обратный клапан вентиляционный может быть предназначен для:

  • вертикальной установки;
  • горизонтальной установки.

Отличаются они друг от друга формой и внешним видом. Бывают квадратные и круглые. Кроме этого, есть внутреннего и внешнего исполнения, накладные и встраиваемые.

Главным параметром этого изделия, который необходимо учитывать при выборе является его пропускная способность. Имеется ввиду, что они могут поддерживать разную скорость проходимого через них воздушного потока.

Самыми востребованными в настоящее время являются изготовленные из пластика и имеющие пропускную способность 4-6 м\с. Они не создают существенного шумового эффекта при осуществлении открывания и закрывания проходного отверстия.

Эти приспособления могут функционировать как в самостоятельном режиме, так и срабатывать от потоков воздуха, нагнетаемых в систему вытяжными вентиляторами. Управление клапаном может осуществляться ручным способом или автоматически при действии потоков. Его можно открывать и закрывать, если возникнет та или иная необходимость. Но касается это системы приточной или вытяжной вентиляции, в которой не применяются устройства для осуществления перемещения воздушных масс в принудительном порядке.

Устанавливается обратный клапан для вентиляции марки Алтай в точке выхода магистрали из помещения или в самом трубопроводе в непосредственной близости от нее. Внешние накладные имеют отверстия и зачастую крепятся при помощи специальных стыковочных узлов. Внутренние — устанавливаются или запрессовываются в трубы определенного размера. Кроме этого, могут монтироваться в стену и являются продолжением вентиляционной системы.

Принцип действия обратного клапана Алтай сводится в повороте створки затворного аппарата в результате механического воздействия потока воздуха на затворный механизм, тем самым открывая или перекрывая проход. В результате воздушные массы с улицы не зависимо от возникшей ситуации при попадании в канал вытяжной вентиляции сталкиваются с преградой и не могут проникнуть в помещение. Тоже самое, происходит и с воздухом, который стремиться под воздействиям тех или иных сил вырваться наружу, в случае противоположной установки клапана уже в приточной вентиляции.

При необходимости обеспечить проветривание помещения и его насыщение кислородом, клапан может быть открыт в принудительном режиме, до достижения необходимого эффекта.

В системе же принудительного кондиционирования он срабатывает в автоматическом режиме под воздействием напора воздуха от вентилятора он открывается, а после того как вентилятор выключается сила земного притяжения обеспечивает его закрытие.

Конструкция обратного клапана марки Алтай может быть разной в зависимости от назначения и функциональных возможностей, технологии обеспечения его срабатывания.

В классическом варианте он представляет собой цилиндр или квадрат, в котором на смещенной оси установлена заслонка с возможностью свободного движения. Она похожа на дверцу с петлями в верхней части.

Накладной же наружный представляет собой установленную в квадрат створку, которая также крепится на оси по центру корпуса детали. Закрытие такой заслонки осуществляется за счет пружинного механизма.

Преимущества использования клапана, выполненного из полипропилена:

  • Простота монтажа;
  • Долговечность материала, из которого они изготавливаются;
  • Достаточно высокий уровень устойчивости к механическим воздействиям и силовому давлению;
  • Устойчивость к воздействию погодных явлений – солнце, дождь, ветер, град;
  • Они производятся из полипропилена, который служит материалом для изготовления разнообразных предметов, используемых человеком для хранения и употребления продуктов питания;
  • При чрезвычайно высоких температурах не выделяет неприятных запахов и вредных веществ;
  • Стоит существенно дешевле классических аналогов выполненных из нержавеющей стали.

Задать вопрос

Клапан обратный вентиляционный с решеткой для вытяжки

Оглавление

  • Какие задачи решает?
    • Клапан обратный КО 100
    • Клапан обратный КО 125
    • Клапан обратный КО 160
    • Клапан обратный КО 200
  • Типы исполнения обратного клапана
    • Одностворчатый гравитационного действия
    • Двустворчатый с использованием пружин
    • Жалюзи на вентиляционную решетку
    • Гибкая мембрана
  • Как сделать своими руками?
  • Где нужно устанавливать?
  • Особенности монтажа и обслуживания
  • Видео

Какие задачи решает?

Большинство систем вентиляции работают в четко определенном режиме с постоянным направлением потока воздуха. Любые изменения происходят по мере возникновения необходимости, выполняются по команде извне и регулируются специальным оборудованием. Системы бытовой вентиляции, основанные на естественном перемещении воздушных потоков, нередко дают сбой из-за изменения условий работы.

Перепад давлений, который обеспечивает движение воздуха, имеет свойство изменяться от внешних причин — погодных или атмосферных факторов. Возможно возникновение условий, при которых отработанный воздух начинает перемещаться в обратном направлении. Это явление получило название «обратная тяга».

Кроме внешних причин, появление обратной тяги бывает вызвано сильной тягой в дымоходе печи, недостатком приточного воздуха или иными факторами, способными изменить режим внутреннего воздухообмена.

Бороться с этим явлением непросто, так как изменение физических условий движения воздуха в жилом доме с готовой системой вентиляции практически невозможно. Вопрос решает простое и эффективное устройство — клапан обратный вентиляционный, который отсекает путь воздуха при изменении его направления. При возникновении обратной тяги устройство срабатывает и перекрывает сечение воздуховода, препятствуя возврату отработанного воздуха с дурными запахами, пылью или вредными взвесями, обратно в жилые помещения.

Типы исполнения обратного клапана

Клапан обратный воздушный вентиляционный представляет собой участок воздуховода, оборудованный заслонкой. В режиме ожидания она расположена таким образом, чтобы не препятствовать проходу потока воздуха, но при возникновении определенных условий ее положение меняется и канал перекрывается, отсекая путь воздуха в обратном направлении. Существует два основных типа обратных вентиляционных клапанов:

  • круглый
  • прямоугольный

Они применяются для воздуховодов соответствующей формы, имеют стандартные присоединительные размеры и элементы. Клапан обратный вентиляционный прямоугольный используется в системах с воздуховодами прямоугольного сечения. Он подключается в разрыв канала с помощью фланцевого соединительного элемента. Чаще всего применяется в крупных системах для отсечки обратной тяги во время отключения вентиляторов.

Клапан обратный вентиляционный круглый используется на воздушных каналах круглого сечения. Подключается в разрыв воздуховода муфтовым способом, что значительно упрощает монтаж, так как нет нужды обеспечивать соответствующий присоединительный элемент на воздуховоде. Достаточно создать разрыв и вставить клапан в него. Если диаметры соединительных патрубков воздуховодов и клапана не соответствуют друг другу, используются соответствующие переходники.

Существуют также обратные клапаны с различным принципом действия:

Одностворчатый гравитационного действия

Самая простая конструкция из всех существующих. Створка такого клапана под действием силы тяжести свободно висит и закрывает проход потоку воздуха. При появлении небольшого усилия, которое оказывает выводимый поток, створка приоткрывается и пропускает воздух в нужную сторону. В обратную сторону поворот створки невозможен. При установке надо быть внимательным и обеспечить правильное положение устройства, иначе можно попросту перекрыть путь для вывода отработанного воздуха.

Конструкция створки может представлять собой систему с противовесом, делающим усилие для открывания прохода совсем небольшим, или поворотную створку, установленную на средней линии сечения. Вентиляционная труба с обратным клапаном такого вида должна проходить строго горизонтально или вертикально, в зависимости от типа конструкции.

Двустворчатый с использованием пружин

Двустворчатый пружинный клапан (иногда его в обиходе называют «бабочка») представляет собой устройство со шторкой, разделенной пополам и складывающейся под действием усилия воздушного потока. При отсутствии движения воздуха шторки распрямляются с помощью пружины и перекрывают путь воздуха в обратном направлении. Специфика такого клапана состоит в независимости от положения — он одинаково хорошо работает как в горизонтальном, так и в вертикальном или наклонном положении.

Усилие пружин преодолевается энергией воздушного потока. При слабых значениях давления воздуха устройство может не сработать, поэтому его чаще всего используют на системах принудительной вентиляции с механическим побуждением, где в воздуховодах имеется определенное давление. На естественной вентиляции клапан-бабочка встречается редко.

Существуют конструкции с возможностью регулировки усилия пружин, но устанавливать слишком слабое усилие опасно — со временем содержащиеся в воздухе взвешенные частицы жира или пыли забивают механизм поворота створок и затрудняют нормальную работу, что рано или поздно приводит к отказу устройства. При покупке надо проверять усилие открывания, если оно слишком велико, следует рассмотреть другие варианты.

Жалюзи на вентиляционную решетку

Для уменьшения размеров створки и создания более компактного устройства используются жалюзи, устанавливаемые на внешнее отверстие вентиляционного канала. Принцип действия такого клапана аналогичен гравитационному, но створка разделена на несколько отдельных фрагментов, каждый на собственной поворотной оси. Такая конструкция выполняется в декоративном оформлении, благодаря чему выглядит намного аккуратнее, но выполняет свои задачи не менее эффективно, чем любой другой тип обратного клапана.

Размер жалюзи соответствует параметрам вентиляционных каналов и позволяет устанавливать клапан в любом месте, где это необходимо. Клапан в виде жалюзи имеет важное преимущество — он хорошо показал себя при работе в условиях низких температур, значительно опережая другие типы. Это делает его предпочтительным вариантом для монтажа в условиях улицы или других участков с отрицательной температурой потока.

Гибкая мембрана

Представляет собой створку из гибкой пленки, открывающуюся при появлении совсем небольшого положительного давления, но сразу же закрывающуюся при возникновении обратной тяги. Гибкие мембраны безотказны, способны функционировать в любом положении и с воздушными потоками любых составов.

Единственным препятствием к использованию могут быть низкие температуры, при которых мембрана становится жесткой, теряет эластичность и работоспособность. Кроме того, при сильных отрицательных давлениях возможно продавливание закрытой мембраны, поэтому необходимо наличие опорной решетки, препятствующей обратной деформации створки. Это надо учитывать при покупке.

Как сделать своими руками?

Вентиляционный обратный клапан купить можно в любом специализированном магазине. Он недорогой, вариантов конструкции или размеров много. Тем не менее, нередко возникают ситуации, когда требуется устройство с особыми размерами, некоторыми изменениями конструкции. Например, монтаж переходника по каким-либо причинам невозможен, или сечение воздуховода имеет нестандартные размеры. В таких случаях выходом из положения станет самостоятельное изготовление обратного клапана.

Проще всего сделать гравитационную конструкцию или установить гибкую мембрану. В первом случае обычно используется отрезок воздуховода, внутри которого размещается подвижная створка на оси с подклеенным упором для предотвращения обратного поворота. Второй вариант даже проще — можно использовать обычную вентиляционную решетку, плотно прилегающую к стене, с обратной стороны которой уложена лавсановая пленка. Можно использовать бумагу, но она понемногу намокнет и потребует замены, тогда как пленка способна служить очень долго.

Где нужно устанавливать?

Оптимальным местом для установки обратного клапана является вентиляционное вытяжное отверстие. Монтаж клапана будет удобен, при необходимости ремонта или обслуживания устройства доступ к нему будет иметься всегда. Кроме того, считается необходимой установка обратных клапанов в следующих местах:

  • на каждой отдельной линии, оборудованной собственным забором воздуха и присоединенной к магистрали
  • возле выходного отверстия системы

Мнение эксперта

Интернет-магазин вентиляции «Руником»

Если имеется сложная система вентиляции, иногда требуется установка отсечных клапанов в определенных точках, обусловленных конфигурацией и назначением воздуховодов. В этих случаях надо составить чертеж системы и тщательно проанализировать возможные ситуации для определения точек монтажа обратных клапанов. Это поможет обеспечить стабильную работу всей вентиляции в заранее определенном режиме без сбоев.

Особенности монтажа и обслуживания

Монтаж обратных клапанов прост и особых проблем не вызывает. Если используются готовые модели заводской сборки, то они всегда имеют соответствующие соединительные элементы. Самодельные клапаны также создаются с учетом необходимости подключения к системе определенным образом. При необходимости обеспечить сложный режим работы с чередованием функциональных особенностей, используются узлы обхода с установленными на них клапанами или задвижками.

Мнение эксперта

Интернет-магазин вентиляции «Руником»

Обслуживание заключается в своевременной очистке от грязи и жировых наслоений, накапливающихся на створках и мешающих свободному движению. Работы несложные и выполняются по мере необходимости.

Видео

Клапан обратный для круглых воздуховодов

Артикул:

Текст:

Выберите категорию: Все Кондиционеры (сплит-системы) охлаждение/отопление/осушение/вентиляция » Сплит-системы (Настенные кондиционеры) »» Daikin »»» Серия Emura (Inverter) »»» Серия FTXF Sensira (Inverter) »» Mitsubishi Electric »»» Серия LN премиум инвертор »»» Серия FH делюкс инвертор »»» Серия EF дизайн инвертор »»» Серия AP стандарт инвертор »»» Серия HR класик инвертор »» Toshiba »»» Серия HAORI (N4KVRG) »»» Серия SEIYA (J2KVG) »» Zanussi »»» Barocco DC Inverter »»» Perfecto DC Inverter »»» Borocco on/off »»» Perfecto on/off »»» Siena on/off »» Hisense »»» Cерия AIR SENSATION SUPERIOR DC INVERTER »»» Серия VISION SUPERIOR DC Inverter (Edition 2020) »»» Серия LUX DESIGN Super DC Inverter NEW 2018 »»» Серия PREMIUM CHAMPAGNE Super DC Inverter NEW 2021 »»» Серия PREMIUM DESIGN Super DC Inverter (Edition 2021) »»» Серия RED CRYSTAL Super DC Inverter »»» Серия BLACK CRYSTAL DC Inverter (Новинка 2022 года) »»» Серия SILVER CRYSTAL DC Inverter »»» Серия EXPERT PRO DC Inverter (Edition 2021) »»» Серия ZOOM DC Inverter »»» Серия NEO Premium Classic A (Edition 2021) »»» Серия STRONG Neo Premium Classic A »»» Серия BLACK CRYSTAL CLASSIC A (Новинка 2022 года) »»» Серия NEO Classic A »»» Серия BASIC A (Edition 2021) »» Midea »»» Серия Mission »»» Серия Blanc »»» Серия Ultimate Comfort (Inverter) »» Kentatsu »»» Серия KSGP «Sempai» Inverter »»» Серия KSGOT «Otari» Inverter »»» Серия KSGY «Yumo» Inverter »»» Серия KSGUA «Narita» Inverter »»» Серия KSGA «Kanami» Inverter »»» Серия KSGA «Kanami» on/off »»» Серия KSGI «ICHI» on/off »»» Серия KSGQ «Quantum + » On/Off »»» Серия KSGN «Naomi» on/off »» Daichi »»» Серия Air Inverter »»» Серия Ice Inverter »»» Серия Carbon Inverter »»» Серия X-TREME PEAK Inverter »»» Серия Peak Inverter »»» Серия Ice on/off »»» Серия Air on/off »»» Серия Carbon on/off »» Electrolux »»» Серия Evolution Super DC Invetrter »»» Серия Avalanche Super DC Inverter »»» Серия Fusion Ultra DC Inverter »»» Серия Monaco Super DC Inverter »»» Серия Air Gate 2 »»» Серия Fusion Ultra »» Ballu »»» Серия Platinum Evolution ERP DC Inverter »»» Серия DC-Platinum Black Edition »»» Серия Greenland DC-Inverter »»» Серия ECO Smart DC Inverter »»» Серия iGreen PRO »»» Серия Greenland »»» Серия Olympio Edge »» Axioma »» SHUFT »»» Серия TOR DC »»» Серия TOR »» Roland »» Бирюса »»» Серия SAFARI » Мобильные кондиционеры »» Electrolux »» Ballu » Колонные кондиционеры »» Ballu »» Hisense » Кассетные кондиционеры »» Ballu »» Hisense »»» DC Inverter »»» ON/OFF »» Oasis » Напольно-потолочные кондиционеры »» Hisense »»» DC Inverter »»» ON/OFF » Мультизональные VRF и VRV системы » Канальные кондиционеры »» Hisense »»» DC Inverter » Кондиционеры в серверную »» Midea » Монтаж кондиционера Трубчатые радиаторы/полотенцесушители LOTEN » Вертикальные радиаторы LOTEN »» Loten 42 V (вертикальный водяной) »» Loten Grey V (вертикальный водяной) »» Loten Line V (вертикальный водяной) »» Loten 60×60 V (вертикальный водяной) » Горизонтальные радиаторы LOTEN »» Loten Grey Z (горизонтальный водяной) »» Loten Line Z (горизонтальный водяной) Тепловые насосы (отопление в зимнее время, охлаждение/осушение в летнее) » Electrolux (систем воздух-воздух) » Kentatsu (систем воздух-воздух) » Daichi (систем воздух-воздух) » Ballu (систем воздух-воздух) » Zanussi (систем воздух-воздух) Осушение/Очищение воздуха » Очиститель воздуха »» Ballu »» Аксессуары для очистителей » Осушитель воздуха »» Electrolux »» Ballu Холодильные сплит системы » Серия Лайт » Серия Эконом Радиаторы отопления Royal Thermo » Секционные биметаллические »» Серия BILINER »» Серия PIANOFORTE »» Серия Revolution Bimetall » Дополнительные элементы для радиаторов Каминокомплекты/Электрические камины/Биокамины » Камины Electrolux/Firelight »» Настенные электрокамины »» Каминокомплекты электрические с очагом » Биокамины »» Напольные »» Настольные »» Встраиваемые с широкой рамкой (85 см) »» Встраиваемые с узкой рамкой (30 см) »» Настенные »» Аксессуары »» Фронтальные (встраиваемые) »» Угловой (встраиваемый) »» Топливные блоки »»» Топливные блоки Standart 2мм »»» Топливные блоки Lux 3мм »»» Топливные блоки Premium 4мм »» Сквозные (встраиваемые) »» Торцевой (встраиваемый) » Dimplex »» Очаги 3D Opti-myst »» Очаги OptiFlame »»» Широкие очаги »» Каминокомплекты » Royal Flame »» Очаги Royal Flame »»» Классические очаги »»» Широкоформатные очаги Dioramic »»» Широкоформатные очаги Vision »»» Настенные очаги Hi-Tech »»» Линейные очаги »» Каминокомплекты Royal Flame »» Линейные каминокомплекты Обогреватели воздуха » Обогреватели электрические »» Конвекторы класические »»» Electrolux »»» Ballu »»» NOBO »»»» Конвекторы »»»»» Конвектор серии Oslo высота 410см »»»»» Конвектор серии Viking (термостат NCU 1S) высота 20см »»»»» Конвектор серии Viking (электронный термостат NCU 1S) высота 40 см »»»»» Конвектор серии Viking (без термостата) высота 20 см »»»» Термостаты »»»» Системы управления »»»» Аксессуары »» Конвекторы инфракрасные »» Инфракрасные »»» Ballu »» Инфракрасные потолочные »» Конвекторы и панели из стеклокерамики » Масляные радиаторы »» Ballu »» Electrolux » Тепловентиляторы »» Напольные »» Настенные »» Настольные »» Водяные тепловентиляторы » Обогреватели газовые »» Инфракрасные » Дополнительные элементы для обогревателей »» Кронштейны для инфракрасных обогревателей »» Ножки для конвекторов »» Пульты управления для инфракрасных обогревателей »» Пульты управления для конвекторов Тепловые пушки и завесы » Тепловые пушки »» Электрические 220 В »»» Ballu »»»» Серия BKN »»»» Серия BKX »»»» Серия PE »»»» Серия PRORAB 2 »»»» Серия PRORAB »»»» Серия ME »» Электрические 380 В »»» Ballu »»»» Серия PRORAB 2 »»»» Серия PRORAB »»»» Серия ME »» Дизельные »» Газовые » Теплогенераторы »» Дизельные »» Газовые »» Тепловые инфракрасные излучатели на дизельном топливе » Тепловые завесы »» Электрические 220 В »» Электрические 380 В »» Водяные Теплые полы/терморегуляторы » Lavita Увлажнители воздуха » Мойки воздуха »» Boneko »» Electrolux »» Ballu » Ультразвуковые увлажнители »» Boneco »» Electrolux »» Ballu » Паровые увлажнители »» Boneco » Климатические комплексы »» Boneko » Традиционные увлажнители »» Boneco »» Ballu » Элементы контроля влажности » Фильтры и картриджи для увлажнителей » Увлажнитель -ecoBIOCOMPLEX Приточно-очистительный мультикомплекс Сушилки для рук » Electrolux » Ballu Водонагреватели » Electrolux » Ballu » Zanussi » Аксессуары к водонагревателям Компактные приточно-вытяжные установки » Mitsubishi Electric » Electrolux Вентиляция » Бытовая приточная вентиляция »» Electrolux »» SHUFT » Вентиляторы канальные для круглых каналов »» SHUFT » Клапан обратный для круглых воздуховодов »» SHUFT Воздуховоды » Воздуховоды круглого сечения из оцинкованной стали »» Прямой участок круглого воздуховода »» Отводы круглого сечения 90 градусов »» Отводы круглого сечения 45 градусов »» Ниппель,муфта круглого сечения »» Заглушка »» Врезка Расходный материал для монтажа кондиционера » Труба медная Ballu Olympic (Узбекистан) EN-12735-1 » Кронштейны Атлант » Шланги дренажные и капиллярные трубки

Производитель: ВсеBalluBoschDaikinEFCOElectroluxElitechFITFRUTGardenGFGrindaHammerHisenseHusqvarnaHuterKentatsuLavitaMakitaMideaMitsubishi ElectricNNPalisadQuattroRACOSantoolShiftShuftWorxКратонСибртех

Новинка: Вседанет

Спецпредложение: Вседанет

Результатов на странице: 5203550658095

КО, КОп, АЗЕ 034, КЛ, КЛС клапаны обратные и лепестковые для систем вентиляции круглого и прямоугольного сечения

Клапаны обратные круглые КО и прямоугольные КОп

Клапаны обратные общего назначения служат для предотвращения перетекания воздуха через воздуховоды при остановленном вентиляторе.

Кроме того, клапаны с регулируемыми упорами, можно использовать для регулирования подачи воздуха в вентиляционных установках. Обратные клапаны изготавливаются круглыми (КО) и прямоугольными (КОп) по сериям 5.904-41 и 1.494-28. Основное отличие между данными сериями длина клапана.

Клапаны могут быть установлены как в вертикальном, так и в горизонтальном участке воздуховода. При установке клапана в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх. Установка клапанов в сети допускается при скоростях воздуха на горизонтальных участках 6м/с и на вертикальных 4м/с.

Клапаны применяются в системах кондиционирования воздуха и вентиляции промышленных и общественных зданий при температуре окружающей среды от — 40ºС до +70ºС.

Габаритные размеры прямоугольных обратных клапанов КОп

Тип
Н, мм L, мм С,мм
5. 904-41
C, мм
1.494-28
m, кг
КОп-00 150 150 50 150 2,5
КОп-01 200 200 50 160 3,17
КОп-02 250 250 50 160 3,88
КОп-03 400 400 50 170 7,5
КОп-04 500 500 50 170 8,59
КОп-05 800 800 64 200 16,05
КОп-06 1000 1000 72 200 23,5

Габаритные размеры круглых обратных клапанов КО

Тип
D, мм С, мм
5. 904-41
C, мм
1.494-28
m, кг
КО-00 250 50 235 5,5
КО-01 315 50 300 7,54
КО-02 400 50 385 10,39
КО-03 500 50 485 16,7
КО-04 630 50 580 21,0
КО-05 800 50 615 30,0
КО-06 1000 64 615 37,0
КО-07 1250 64 615 45,5

Обратный клапан АЗЕ 034

Самооткрывающиеся клапаны АЗЕ 034 используются для установки на всасывающей стороне крышных вентиляторов ВКР с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов.

Самооткрывающийся клапан АЗЕ 034 представляет собой цилиндрическую обечайку, в которой эксцентрично установлена створка, свободно поворачивающаяся на осях и уравновешенная противовесом. Створка клапана открывается потоком воздуха и закрывается под воздействием собственного веса при неработающем вентиляторе ВКР. Клапаны АЗЕ 034 применяются в системах кондиционирования воздуха и вентиляции промышленных и общественных зданий при температуре окружающей среды от — 40ºС до +70ºС.

Габаритные размеры обратных клапанов АЗЕ 034

Тип Размеры, мм d n m, кг
D D1 D2 L
АЗЕ 034. 000 403 430 460 250 8х12 10 7
АЗЕ 034.000-01 503 530 560 280 9,5
АЗЕ 034.000-02 633 660 690 330 10х15 12 14,3
АЗЕ 034.000-03 805 840 880 390 24

Клапан обратный лепестковый КЛ

Клапан лепестковый КЛ предназначен для установки на нагнетательной стороне осевых вентиляторов ВО 06-300 № 4-12,5 с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентилятора.

Конструкция лепесткового клапана КЛ по серии 1.494-33 представляет собой корпус, в подшипниках которого на осях закреплены лопатки. Назначение подшипников – обеспечить свободное открывание клапана в условиях отрицательных наружных температур при периодической работе вентиляторов. При включенном вентиляторе под воздействием воздушного потока лопатки поддерживаются в открытом положении. После отключения вентилятора лопатки возвращаются в исходное положение и перекрывают сечение клапана. Оси лопаток смещены относительно оси симметрии, что значительно снижает величину момента, необходимого для их открывания.

Минимальный динамический напор, при котором работает лепестковый клапан, составляет 30-40 Па.

С целью уменьшения ширины клапана вместо перехода с круглого сечения вентилятора на прямоугольное сечение клапана предусмотрена переходная диафрагма.

Габаритные размеры — клапан обратный лепестковый КЛ

Тип Размер, мм m, кг
B B1 L D D1 n d
КЛ. 00.000 403 469 247 403 430 8 7х14 13,4
КЛ.00.000-01 503 563 287 503 530 16 7х14 17,5
КЛ.00.000-02 633 699 357 633 660 16 7х14 24,1
КЛ.00.000-03 805 871 332 805 830 16 10 33,5
КЛ. 00.000-04 1008 1076 392 1006 1035 16 12 43,4
КЛ.00.000-05 1260 1328 497 1258 1285 24 12 61,7

Клапан обратный лепестковый КЛС

Клапаны лепестковые самооткрывающиеся КЛС применяются на всасывающей стороне крышных вентиляторов с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов.

Самооткрывающийся клапан КЛС представляет собой цилиндрическую обечайку, в которой установлены две створки (лепестки), свободно поворачивающиеся на осях. Лепестки клапана открываются потоком воздуха и закрывается под воздействием собственного веса при неработающем вентиляторе. Клапаны КЛС применяются в системах кондиционирования воздуха и вентиляции промышленных и общественных зданий при температуре окружающей среды от — 40ºС до +70ºС.

Габаритные размеры обратных лепестковых клапанов КЛС

Тип Размеры, мм d n m, кг
D D1 D2 H
КЛС 00.000 403 430 460 250 8х12 10 7
КЛС 00. 000-01 503 530 560 280 9,5
КЛС 00.000-02 633 660 690 330 10х15 12 14,3
КЛС 00.000-03 805 840 880 390 24

Обратные / выпускные клапаны | Total Valve Systems

Наши обратные клапаны серии 3000 разработаны для обеспечения защиты в жидкости, газе или услуги пара, где поток требуется в одном направление. Все конструкции небьющиеся, имеют высокая пропускная способность и разработаны в соответствии с API Стандарты 6FA. Давление открытия заводская настройка по спецификации заказчика.

Альтернативные названия
  • Вакуумный клапан
  • Устройство сброса низкого давления
  • Вентиляционный клапан
  • Без удара
  • Предохранитель обратного потока
Применение
  • Хранение сыпучих материалов
  • Впускные отверстия для сосудов
  • Однонаправленный поток
  • Пользовательское давление открытия
  • Заправка обратным потоком

Чтобы запланировать короткую презентацию, которая может быть проведено в вашем месте или через вебинар, пожалуйста, свяжитесь с нами в [email protected].


Бесфланцевая модель

Модель 3200

*Базовые опции Корпус из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный.

Доступны для различных классов давления. Все размеры указаны в дюймах. Указанные размеры относятся к стандартной конструкции. Клапаны изготавливаются по индивидуальному заказу и имеют размеры приведенные выше приведены только для справки. Размеры могут быть изменены без уведомление.

Обратные клапаны обратного давления серии 3200 предназначены для защиты в жидкость, газ или пар, где поток требуется в одном направлении. Щедрый поток мощность и легкая конструкция делает его идеальным для использования при наполнении резервуаров операции. Серия 3200 предназначена для легко вставляется между фланцами ANSI. Этот клапан также может использоваться в качестве прерывателя вакуума или устройство сброса низкого давления с добавление мягкого сиденья. Доступен в карбоне или из нержавеющей стали. Другие материалы Доступен по запросу. Давление открытия ставки устанавливаются на заводе для каждого клиента технические характеристики.


Двухфланцевые модели

Модель 3220

*Базовые опции Корпус из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.

Обратные клапаны серии 3220 предназначены для защиты в жидкость, газ или пар, где поток требуется только в одном направлении в судно. Серия 3220 предназначена для требуются сквозные фланцевые соединения. Этот клапан также можно использовать в качестве вакуумного прерыватель или устройство сброса низкого давления с добавление мягкого сиденья. Доступно в углеродистая сталь или нержавеющая сталь. Другой материалы доступны по запросу. Крекинг значения давления устанавливаются на заводе в спецификации заказчика.


Модель 3400

*Типичные размеры указаны. Данные содержащиеся здесь, могут быть изменены на учитывать изменения дизайна. Информация о эта страница является исключительной собственностью L6 Inc. d/b/a Всего систем клапанов.

Серия 3400 Перепускные клапаны предназначены для обеспечения защита для LPG (жидкий пропан) сервиз с удельным весом 0,508 кг/л. Серия 3400 предназначена для удовлетворения особые требования к расходу и размеру требования. Эти требования перечислены в данных ниже. Внутренние детали для клапаны из нержавеющей стали, а корпуса из углеродистой стали.

Загрузить спецификацию продукта
Загрузить форму запроса технической информации


Модель 3600

*Базовые опции Корпуса из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.

Обратные клапаны серии 3600 пропускают поток через, когда желаемое давление открытия достигается. Различные размеры используются в лабораторий до нефтеперерабатывающих заводов, химических перерабатывающие предприятия, полупроводниковая промышленность, фармацевтические, биотехнологические и пищевые предприятия.

Уникальные функции включают внешний регулировка изменения треска давление. Регулировка может производиться снаружи путем поворота резьбового элемента, выступающего через клапан, который вызывает фиксатор двигаться латерально внутри камеры. пороговое давление срабатывания клапана может быть установлен.

Доступен в исполнении из углеродистой стали и нержавеющей стали. стали. Другие материалы доступны по запрос. Внутренние компоненты из нержавеющей стали стали. Дополнительными аксессуарами являются мягкие сиденья. и исполнительные механизмы.


Модели с резьбой

Модель 3230

*Базовые опции Корпус из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.

Обратные клапаны обратного давления серии 3230 предназначены для использования в жидкости, газе или паре обслуживание таких предметов, как резервуары для хранения сыпучих материалов где поток желателен только в одном направлении. Серия 3230 имеет соединения с наружной резьбой NPT на входная сторона и соединения с внутренней резьбой NPT на выходная сторона. Эти клапаны также можно использовать в качестве прерывателя вакуума или сброса низкого давления устройство. Значения давления открытия указаны на заводе. предварительно настроены по техническому заданию заказчика.

Загрузить спецификацию продукта
Загрузить форму запроса технической информации


Модель 3240

*Базовые опции Корпуса из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.

Обратные клапаны обратного давления серии 3240 предназначены для использования в жидкости, газе или паре обслуживание таких предметов, как резервуары для хранения сыпучих материалов где поток желателен только в одном направлении. Серия 3240 имеет соединения с внутренней резьбой NPT. со стороны впуска и соединения с наружной резьбой NPT со стороны выхода. Эти клапаны также могут быть используется в качестве прерывателя вакуума или низкого давления рельефное устройство. Давление открытия заводская настройка по спецификации заказчика.

Загрузить спецификацию продукта
Загрузить форму запроса технической информации


Модель 3250

*Базовые опции Корпуса из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.

Обратные клапаны обратного давления серии 3250 предназначены для использования в жидкости, газе или паре обслуживание таких предметов, как резервуары для хранения сыпучих материалов где поток желателен только в одном направлении. Серия 3250 имеет соединения с внутренней резьбой NPT. со стороны впуска и соединения с внутренней резьбой NPT со стороны выхода. Эти клапаны также могут быть используется в качестве прерывателя вакуума или низкого давления рельефное устройство.

Загрузить спецификацию продукта
Загрузить форму запроса технической информации


Модель 3260

*Базовые опции Корпуса из углеродистой стали, Нержавеющая внутренняя. Другие материалы доступный. Доступно под разным давлением Классы. Все размеры указаны в дюймы. Размеры указаны для стандартных дизайн. Клапаны изготавливаются по индивидуальному заказу и размеры, указанные выше, приведены для справки Только. Размеры могут быть изменены без предупреждения.

Обратные клапаны обратного давления серии 3260 предназначены для использования в жидкости, газе или паре обслуживание таких предметов, как резервуары для хранения сыпучих материалов где поток желателен только в одном направлении. Серия 3260 имеет соединения с наружной резьбой NPT на входная сторона и соединения с наружной резьбой NPT на выходная сторона. Эти клапаны также можно использовать в качестве прерывателя вакуума или сброса низкого давления устройство.

Загрузить спецификацию продукта
Загрузить форму запроса технической информации


4915 Series (Wafer)

*Указаны типичные размеры. Данные содержащиеся здесь, могут быть изменены на вносить изменения в конструкцию и вносить изменения в повысить производительность. Информация об этом страница является исключительной собственностью L6 Inc. d/b/a Полные системы клапанов.

Вентиляционный клапан модели 4915 можно использовать как обратный клапан, вакуумный прерыватель или предохранительный клапан низкого давления. Эти клапаны легкие и предназначены для легкого вставка между фланцами. Минимальные настройки 2 унции для вакуума и давления.

  • Устройство сброса вакуума или давления
  • Стандартное мягкое сиденье с широким диапазоном доступных эластомеров
  • Доступны металлические седла для высоких температур. приложения
  • Размеры от 1 до 20 дюймов
  • Создан для длительного сервис
  • Легкая конструкция делает простая установка
  • Доступен из углеродистой стали или 316 нержавеющая сталь

Загрузить спецификацию продукта
Загрузить форму запроса технической информации


Серия 4925 (резьбовая)

Вентиляционный клапан модели 4925 разработан как давлением или вакуумным выпускным клапаном. Минимум настройки: 2 унции для давления и 2 унций для вакуума.

  • Только сброс вакуума
  • Только сброс давления
  • Мягкие материалы седла доступны с широкий выбор эластомеров на выбор
  • Доступны седла «металл по металлу»
  • Резьба от 1/2″ NPT до 3″ NPT
  • Тяжелая конструкция, обеспечивающая длинную длительная служба
  • Доступен в исполнении из углеродистой стали или нержавеющая сталь.
  • Другие материалы доступны по запрос

Загрузить спецификацию продукта
Загрузить форму запроса технической информации

Air Systems :: Пневматика

C СОДЕРЖАНИЕ

Кондиционирование воздуха Герметизация Охлаждение оборудования Грузовое тепло Пневматика Схемы Сообщения EICAS

Введение

Отбор воздуха может осуществляться двигателями, ВСУ или наземным источником воздуха.

Отбираемый воздух используется для:

  • Кондиционер
  • Герметизация
  • Запуск двигателя
  • Реверсоры тяги
  • Грузовой обогрев
  • Противообледенительная защита крыла и двигателя
  • Центральная гидравлическая система Пневматический насос (ADP)
  • Наддув гидробака
Подача стравливающего воздуха двигателя

Воздух, отбираемый от двигателя, поступает из секции компрессора двигателя высокого давления (HP) или низкого давления (LP). Воздух НД используется во время операций настройки высокой мощности. Воздух высокого давления используется во время снижения и других операций по настройке малой мощности. Управление клапаном высокого давления автоматическое.

Клапаны стравливания воздуха

Клапаны стравливания воздуха двигателя включаются, когда переключатели стравливания воздуха включены. Клапаны приводятся в действие давлением и остаются закрытыми до тех пор, пока давление отбираемого от двигателя воздуха не станет достаточным для создания прямого потока. Клапаны могут закрываться, когда ВСУ запускает любой из двигателей. Клапаны могут закрываться при подключении Ground Pneumatic Air или в периоды низкой потребности двигателя в отбираемом воздухе, например, когда блоки кондиционирования воздуха выключены.

Загорается индикатор ВЫКЛЮЧЕНИЯ стравливания воздуха из двигателя и отображается рекомендательное сообщение EICAS L/R ENG BLEED OFF, когда клапан стравливания воздуха двигателя закрыт.

Избыточное давление

Загорается индикатор BLEED и отображается предупреждающее сообщение EICAS L/R ENG HPSOV, когда клапан сброса воздуха высокого давления двигателя открыт по команде на закрытие (вызывая более высокое, чем обычное давление). В этом случае PRSOV и FWSOV автоматически получают команду закрыться, и противообледенительная система двигателя становится недоступной.

Загорается индикатор BLEED и отображается предупреждающее сообщение EICAS L/R ENG FWSOV, когда запорный клапан брандмауэра открыт по команде на закрытие.

Перегрев

Индикатор OVHT загорается, и отображается информационное сообщение EICAS L/R ENG BLD OVHT, когда температура отбираемого от двигателя воздуха становится чрезмерной, а HPSOV и FWSOV автоматически закрываются.

Подача воздуха для отбора воздуха от ВСУ

Воздух, отбираемый от ВСУ, используется главным образом во время наземных операций для работы блока кондиционирования воздуха и запуска двигателя. В полете воздух, отбираемый от ВСУ, доступен примерно до высоты 17 000 футов, выше которой барометрический контроль компонентов ВСУ автоматически снижает пневматическое давление ВСУ, что приводит к недостаточному давлению для наддува кабины.

Клапан отбора воздуха для ВСУ

Обратный клапан на линии подачи ВСУ предотвращает обратный поток отбираемого воздуха из воздуховода во ВСУ.

Загорается индикатор КЛАПАН стравливания воздуха из ВСУ и отображается информационное сообщение EICAS, когда положение стравливающего клапана ВСУ не соответствует заданному положению.

Наземный пневматический источник

Два внешних разъема предназначены для подключения наземного источника воздуха высокого давления непосредственно к воздуховоду отбора воздуха.

Обратные клапаны препятствуют обратному потоку отбираемого воздуха из воздуховода к разъемам.


Система воздуховодов для стравливания воздуха
  • Boeing — Колебания давления в воздуховодах пневматической системы при перемещении упорного рычага
Центральный
Индикатор давления в воздуховоде

Индикатор давления в воздуховоде показывает давление в левом и правом воздуховодах отбора воздуха. Эти давления должны быть примерно равными.

Запорные клапаны

Запорные клапаны разделяют воздуховоды отбора воздуха на изолированные сегменты. Левый и правый запорные клапаны обычно закрыты, за исключением запуска двигателя или работы с одним источником стравливания. Центральный запорный клапан обычно остается открытым.

Когда левый или правый запорный клапан закрыт, каждый двигатель подает воздух в соответствующий ему:

  • Комплект кондиционера
  • Реверс тяги
  • Противообледенительный воздуховод крыла
  • Резервуары гидравлической системы

Загораются индикаторы запорного клапана и отображается информационное сообщение EICAS C, L или R BLD ISLN VAL, когда положение продувочного запорного клапана не соответствует заданному положению.

При обнаружении высокотемпературной утечки отбираемого воздуха загорается индикатор DUCT LEAK и отображается предупреждающее сообщение EICAS L/R BLD DUCT LEAK, BODY DUCT LEAK или STRUT DCT LEAK. Утечка должна быть изолирована, а источник слива отключен, чтобы предотвратить повреждение конструкции. Когда температура вдоль воздуховода достаточно понизится, сообщение исчезнет, ​​и свет погаснет.

Перегрев стойки двигателя

Загорается индикатор DUCT LEAK и отображается предупреждающее сообщение EICAS STRUT DCT LEAK, когда двухконтурные системы в стойке обнаруживают высокотемпературную утечку отбираемого воздуха.

Защита двигателя от обледенения
  • См.: Защита от обледенения и дождя — защита от обледенения и дождя

Сообщения EICAS


СОДЕРЖАНИЕ

Пневматические клапаны | Продукты | Устройства управления

Control Devices занимается производством и продажей клапанов высочайшего качества на протяжении десятилетий, и это видно из нашей широкой линейки пневматических клапанов, которые отвечают широкому спектру потребностей и применений, включая мойки высокого давления, воздушные компрессоры, системы пожаротушения, автомобильные системы. и калибровочных газов промышленности. Корпуса клапанов из кованой латуни обеспечивают превосходную коррозионную стойкость в воде и соответствуют действующим стандартам для использования с питьевой водой.

Все наши пневматические клапаны разрабатываются и собираются в соответствии с самыми строгими стандартами прямо здесь, в Соединенных Штатах, включая добавление в 2016 году вакуумных предохранительных клапанов Gadren, и доступны в размерах, соответствующих вашим потребностям. Мы постоянно находим новые и инновационные решения для нужд различных отраслей промышленности с продуктами, которые можно найти на полках различных крупных розничных магазинов, механических мастерских и заводов.

  • Предохранительный клапан с мягким седлом серии SP

  • Предохранительный клапан с мягким седлом серии ST

  • Предохранительный клапан с жестким седлом серии SA

  • Предохранительный клапан с мягким седлом серии SF

  • Предохранительный клапан с жестким седлом серии SN

  • Предохранительный клапан с мягким седлом серии SB

  • Предохранительный клапан с мягким седлом серии SW

  • Боковой предохранительный клапан

  • NC Предохранительный клапан без кода

  • Предохранительные клапаны PR25, PR38 и PR75

  • NK Предохранительный клапан без кода

  • Предохранительный клапан нагнетателя серии NBR

  • Утяжеленный предохранительный клапан

  • Вакуумные предохранительные клапаны VR25, VR38, VR75 и VR10

  • Вакуумные предохранительные клапаны из латуни и нержавеющей стали

  • Вакуумные предохранительные клапаны высокого расхода

  • Модель «CR25» — Клапан регулирования давления

  • Обратный клапан Econostyle

  • Обратный клапан B2

  • Обратные клапаны Super-Chek

  • Запорные клапаны тарельчатого типа со штоком IC

  • Запорные клапаны из литой латуни CB

  • Обратные клапаны поршневого типа

  • Шаровые обратные клапаны

  • CA Load Genie® для трубных обжимных фитингов и PA Load Genie® для труб

  • Клапан холодного пуска CS12 и CS25

  • LGM20 Mark II Load Genie®

  • LGM30 Mark III Load Genie®

  • LGM40 Mark IV Load Genie®

  • M20053 Глушитель

  • Пилотный клапан P25

  • P25V Вентиляционный пилотный клапан

  • TC12 Блок управления дроссельной заслонкой

  • Блок управления дроссельной заслонкой TC12 — большой

  • TC63 Пневматический дроссельный клапан

  • Дренажный клапан DP25

  • Клапаны дренажные ДУ25

  • Коллекторы резервуаров для переноски ACM

  • Воздушные коллекторы CTM и CTMD

  • Клапан резервуара TV12

  • Вентиляционный клапан BV12

  • Шаровой кран

  • 502M Обратный клапан с наружной резьбой

  • 503 Фланцевый обратный клапан с выступом

  • 504 Фланцевый обратный клапан с плоской поверхностью

  • 513 Обратный клапан Victaulic с канавками

  • 514 Обратный клапан с гладкими концами

  • 515 Обратный клапан с прямым или MTE-концом

  • 517 Фланцевый обратный клапан с выступом

  • 517M ​​Обратный клапан расширения MTE

  • 518 Межфланцевый обратный клапан

  • 581 Фланцевый обратный клапан удлиненной формы с выступом

  • 595 Фланцевый донный обратный клапан

Часто задаваемые вопросы

  1. Как найти местного дистрибьютора специального товара?
  2. Как получить пропускную способность для предохранительных клапанов ASME?
  3. В чем разница между предохранительным клапаном и предохранительным клапаном?

1.

Как мне найти местного дистрибьютора специального товара?

Пожалуйста, свяжитесь с нами, и мы свяжем вас с дистрибьютором в вашем регионе.

2. Как получить пропускную способность для предохранительных клапанов ASME?

Диаграммы пропускной способности для всех наших предохранительных клапанов приведены в разделе «Продукты, предохранительный клапан ASME» на нашей веб-странице.

3. В чем разница между предохранительным клапаном и предохранительным клапаном?

Control Devices предлагает два стандартных типа устройств сброса давления для воздуха.

Предохранительный клапан или отсечной клапан настраивается на заданное давление с помощью силы пружины, противодействующей силе давления воздуха. Когда сила, создаваемая давлением воздуха, становится больше, чем сила пружины, клапан полностью открывается и выпускает воздух в атмосферу. Предохранительные клапаны рассчитаны таким образом, что клапан всегда будет иметь большую пропускную способность, чем источник, создающий давление воздуха (например, воздушный компрессор). Клапан будет оставаться открытым до тех пор, пока не будет достигнуто давление обратного седла. Это давление обратного седла зависит от типа клапана и обычно составляет от 35% до 75% от установленного давления. Control Devices имеет восемь серий клапанов, изготовленных в соответствии с Разделом VIII Кодекса ASME по котлам и сосудам под давлением. Мы также производим широкий ассортимент некодовых клапанов. Информацию о типах клапанов см. в разделе «Продукты».

Предохранительный клапан настроен на заданное давление с силой пружины, противодействующей силе, создаваемой давлением воздуха. Когда сила, создаваемая давлением воздуха, становится больше, чем сила пружины, клапан начинает открываться и вытекать в атмосферу. По мере того, как давление продолжает увеличиваться, клапан открывается дальше, позволяя большему потоку. По мере снижения давления клапан закрывается примерно на том же давлении, при котором он был открыт.

90-дневная ограниченная гарантия

Control Devices, LLC гарантирует, что каждый новый продукт при использовании в обычных и предполагаемых коммерческих или промышленных целях, а также при правильной установке, без каких-либо несанкционированных модификаций и при надлежащем обслуживании не будет иметь дефектов материалов и изготовления в течение длительного времени. период 90 дней («Гарантийный срок») с даты первой покупки у Control Devices, LLC. В течение этого Гарантийного периода компания Control Devices, LLC по своему усмотрению отремонтирует, заменит или возместит покупную цену своего продукта, который не соответствует данной ограниченной гарантии при нормальном использовании и обслуживании.

Чтобы иметь право на ремонт или замену продукта или на возмещение покупной цены, продукт и всю сопроводительную документацию, запрошенную Control Devices, LLC, необходимо отправить в Control Devices, LLC по адресу 1555 Larkin Williams Road, Fenton, MO 63026, по адресу расходы клиента в течение Гарантийного периода. Претензии по трудовым, транспортным или другим затратам не допускаются. Эта ограниченная гарантия распространяется только на лиц или организации, приобретающие продукцию непосредственно у Control Devices, LLC с целью перепродажи.

Настоящая ограниченная гарантия аннулируется в случае модификации продукта, неправильного использования, повреждения (включая, помимо прочего, несчастный случай, пожар или химическую коррозию) или использования способом, не рекомендованным Control Devices, LLC.

УКАЗАННЫЕ ВЫШЕ СРЕДСТВА СРЕДСТВ ЯВЛЯЮТСЯ ЕДИНСТВЕННЫМИ И ИСКЛЮЧИТЕЛЬНЫМИ СРЕДСТВАМИ ОТ НАРУШЕНИЯ ОГРАНИЧЕННОЙ ГАРАНТИИ, ОПИСАННОЙ ЗДЕСЬ. НАСТОЯЩАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ЗАМЕНЯЕТ ВСЕ ДРУГИЕ ГАРАНТИИ, ЯВНЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ. CONTROL DEVICES, LLC ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ. В СТЕПЕНИ, РАЗРЕШЕННОЙ ЗАКОНОМ, CONTROL DEVICES, LLC ОТКАЗЫВАЕТСЯ ОТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ КОСВЕННЫЕ ИЛИ СЛУЧАЙНЫЕ УБЫТКИ. В НЕКОТОРЫХ ШТАТАХ НЕ ДОПУСКАЕТСЯ ИСКЛЮЧЕНИЕ ИЛИ ОГРАНИЧЕНИЕ СЛУЧАЙНЫХ ИЛИ КОСВЕННЫХ УБЫТКОВ, ПОЭТОМУ ВЫШЕУКАЗАННЫЕ ОГРАНИЧЕНИЯ ИЛИ ИСКЛЮЧЕНИЯ МОГУТ НЕ РАСПРОСТРАНЯТЬСЯ НА ВАС.

Эта ограниченная гарантия дает вам определенные юридические права, а также вы можете иметь другие права, которые могут различаться в зависимости от штата. Это единственная явная гарантия, предоставляемая Control Devices, LLC. Ни один из сотрудников, розничных продавцов или дилеров Control Devices, LLC не имеет права давать какие-либо гарантии, представления, обещания или соглашения от имени Control Devices, LLC, за исключением случаев, прямо указанных в настоящей ограниченной гарантии.

Клапан контроля расхода воздуха AccuValve

Почему для меня важен клапан контроля расхода воздуха с низким перепадом давления?

Воздушный клапан с низким перепадом давления может означать значительную экономию эксплуатационных расходов в течение всего срока службы здания. Использование клапана на основе потока воздуха вместо клапана на основе механического давления может снизить статическое давление в воздуховоде более чем на 1,0 дюйма водяного столба. Это приведет к тому, что вентиляторы будут работать с более низкой тормозной мощностью, и может означать экономию более 425 000 долларов США за 20-летний срок службы здания с выхлопом 100 000 кубических футов в минуту.

На дворе 21 век. Зачем мне использовать механический клапан, работающий под давлением, в таких критических условиях, как лаборатория?

Короткий ответ заключается в том, что больше нет веских причин использовать механическую конструкцию 40-летней давности, такую ​​как клапан Вентури, с более высокими требованиями к рабочему давлению в критически важных условиях.

Когда контроль VAV в лабораториях впервые был установлен, механическое устройство, такое как клапан Вентури, имело преимущества перед управлением с обратной связью из-за ограничений измерения воздушного потока и высокой стоимости цифровых элементов управления с требуемой скоростью сканирования для достижения скорости отклика. требуется для этого приложения.

Как и в любой отрасли промышленности, было сделано много улучшений, которые сделали механическое управление без обратной связи устаревшим методом управления системой критической среды. Вот некоторые из этих улучшений:

Измерение воздушного потока. Поставщики трубок Вентури заявляют, что измерение воздушного потока ненадежно или что оно не имеет динамического диапазона, необходимого в лабораторных условиях. Хотя 25 лет назад, когда были доступны только пластины Пито и диафрагмы, это имело некоторую обоснованность, однако внедрение цифровых датчиков воздушного потока, рассеивающих вихри, устранило эту проблему. Предлагая высокую точность, большой динамический диапазон и устойчивость к суровым условиям, датчик потока воздуха с вихреобразованием идеально подходит для критически важных приложений управления воздушным потоком.

Скорость отклика. Одним из положительных моментов механической системы с разомкнутым контуром была высокая скорость отклика, которую 25 лет назад цифровые контроллеры не могли обеспечить с точки зрения рентабельности. С постоянно улучшающейся скоростью и более низкой стоимостью микропроцессоров это также перестало быть проблемой для систем с замкнутым контуром, которые теперь предлагают превосходную производительность и надежность по сравнению с системой, независимой от механического давления.

Нелинейный демпфер — 25 лет назад клапан Вентури сравнивали с демпфером с одной лопастью. Однолопастной демпфер имеет очень ограниченный динамический диапазон из-за присущего устройству нелинейного действия. В 2006 году был представлен AccuValve, который за счет использования двухкамерной системы с линеаризующей связью устранил колебания, связанные с демпфером с одной лопастью, что позволило обеспечить гораздо более быстрое управляющее действие, которое является стабильным в гораздо более широком диапазоне.

Почему AccuValve работает при значительно более низком давлении в воздуховоде, чем клапан Вентури?

AccuValve был разработан как регулирующий клапан воздушного потока, тогда как клапан Вентури представляет собой механический клапан воздушного потока, работающий под давлением. AccuValve измеряет фактический расход воздуха, поэтому для работы не требуется давление в воздуховоде. Клапан Вентури требует мощности вентилятора для «приведения в действие» узла механической пружины и конуса.

В чем разница между клапаном на основе давления и клапаном на расходе воздуха?

Воздушный клапан, такой как AccuValve, не требует для работы давления в системе. Вместо этого он измеряет расход воздуха напрямую и приводит в действие лопасти клапана для достижения требуемого расхода воздуха независимо от давления в системе. В случае, если в воздуховоде недостаточно давления для достижения требуемого расхода воздуха, будет показан низкий расход воздуха и сработает сигнал тревоги. AccuValve указан с рекомендуемым максимальным перепадом давления 0,3″ для энергоэффективности с наиболее энергоэффективной конструкцией от 0,1″ до 0,2″. AccuValve обеспечивает контроль максимального перепада давления до 0,45″, когда это необходимо.

Воздушный клапан, работающий по давлению, такой как трубка Вентури, требует наличия давления в воздуховоде для работы. Механическая система конуса, пружины и подшипников скольжения требует наличия давления в воздуховоде, чтобы добиться независимости от давления. Это приводит к использованию мощности тормоза вентилятора для обеспечения независимости от давления.

Например: Трубка Вентури предназначена для работы в диапазоне от 0,6″ до 3,0″ водяного столба. Производители клапанов Вентури предлагают альтернативу с более низким давлением от 0,3 до 3,0 дюймов водяного столба, но имейте в виду, что при этом калибровка пружины изменяется, тем самым уменьшая общий диапазон расхода воздуха клапана. Это не означает, что он имеет перепад давления 0,3″ или 0,6″ — вместо этого это означает, что для его работы требуется минимальное давление 0,3″ или 0,6″. Для «системы» на основе клапана Вентури обычно требуется давление в системе от 1,5 до 2,0 дюймов, чтобы обеспечить ее независимость от давления.

Я контролирую воздушный поток, так почему бы мне не измерить воздушный поток?

Очень хороший вопрос. Мы всегда считали, что если параметр важен, вы должны его измерить. Более тридцати лет назад, когда лабораторные средства контроля VAV находились в зачаточном состоянии, технология воздушного потока для надежного измерения CFM в суровых лабораторных условиях была ограниченной и дорогой. Измерение расхода воздуха с образованием вихрей преодолело как технические, так и финансовые проблемы, и больше нет причин не измерять воздушный поток. На сегодняшний день это самый безопасный способ управления потоком воздуха в любой критической среде. Итог – чтобы контролировать температуру, вы измеряете температуру; чтобы контролировать влажность, вы измеряете влажность, поэтому мы считаем важным измерять воздушный поток, который, конечно же, является наиболее важным параметром.

Почему для владельца важно иметь в лабораториях систему управления сбросом статического давления на основе потребности?

Лаборатории, как правило, являются крупнейшими потребителями энергии на любом объекте. Будь то фармацевтический исследовательский центр или исследовательский центр университета, лаборатории потребляют гораздо больше энергии, чем другие операции. В отрасли рассматривались способы экономии энергии за счет использования систем управления вытяжными шкафами VAV, а также вытяжных шкафов с низким расходом. Эти системы значительно сократили потребление энергии в лабораториях. Продолжая усилия по снижению затрат на электроэнергию и превращению зданий в «более экологичные» и устойчивые, I2SL (ранее Labs21) рекомендовала снизить перепад статического давления устройств в воздушном потоке как для приточных, так и для вытяжных систем в лабораториях. Стандарт ASHRAE 90.1.-6.5.3.2.3 решает эту проблему, для решения которой в конструкцию AccuValve включены его возможности. Управление сбросом статического давления на основе потребности (DBSPRC) обеспечивает значительную экономию эксплуатационных расходов за счет минимизации статического давления в воздуховоде, что позволяет приточному и вытяжному вентиляторам работать с более низкой тормозной мощностью. Для использования DBSPRC клапан воздушного потока должен включать измерение воздушного потока и управление с обратной связью. Благодаря измерению истинного расхода воздуха клапан будет модулировать необходимый объем расхода воздуха. Это произойдет независимо от статического давления в воздуховоде. Затем информация о положении клапана будет передана в систему управления зданием, которая будет использовать эту информацию для сброса статического давления в воздуховоде до минимально возможной уставки для максимального энергосбережения. Механический клапан Вентури с открытым контуром неприемлем, поскольку он основан на калиброванной пружине и поршне, который перемещается только в определенное положение клапана и зависит от пружины для компенсации изменений давления. Следовательно, положение клапана не указывает на требуемое статическое давление в системе, и клапан Вентури нельзя использовать для DBSPRC.

Был ли AccuValve отмечен какими-либо специальными наградами в отрасли?

Да, AccuValve дважды был удостоен награды ASHRAE AHR Innovation Award за ценность, влияние на отрасль и область применения. Сначала для самого клапана, а затем для системы управления вытяжным шкафом, включающей пользовательский интерфейс Insight. AccuValve с самого начала разрабатывался как экологичный продукт. Его инновационные функции и преимущества позволили отрасли продвинуться вперед в 21 st века с продуктом, который разработан для простоты компоновки, установки и эксплуатации без необходимости повторной калибровки и обслуживания.

Требует ли AccuValve прямых участков до и после клапана управления воздушным потоком для правильного измерения воздушного потока?

Нет. AccuValve не требует дополнительного прямого участка воздуховода до или после клапана воздушного потока для измерения воздушного потока. AccuValve включает в себя секцию сжатия на входе клапана, обеспечивающую равномерный профиль скорости для датчиков воздушного потока без необходимости прямого воздуховода в клапан или из него. Таким образом, при необходимости AccuValve также может быть установлен там, где нет прямых участков, и обеспечивает требуемую точность измерения расхода воздуха.

Можно ли установить клапан AccuValve в любом положении или его необходимо заказывать и устанавливать в определенном горизонтальном или вертикальном положении, как это требуется для воздушного клапана Вентури?

AccuValve может быть установлен в любом положении на плоскости 360°. Поскольку он напрямую измеряет расход воздуха и не калибруется на заводе с механическим устройством конус/пружина (например, клапан Вентури), все клапаны можно легко установить в любом положении, как того требует проект. Все клапаны Вентури требуют, чтобы клапан был заказан и установлен точно вертикально или горизонтально, чтобы соответствовать заводским спецификациям механической калибровки.

Требует ли привод/контроллер специальной установки для обеспечения работы?

Нет. В отличие от клапана Вентури, AccuValve может быть установлен так, чтобы органы управления были доступны снизу (в положении 6:00).

Может ли AccuValve быть изготовлен из нержавеющей стали 304 и 316, чтобы соответствовать типовым вытяжным воздуховодам?

Да. Материал корпуса AccuValve разработан таким образом, чтобы соответствовать воздуховодам для коррозионно-активных сред.

Может ли AccuValve быть снабжена независимой электронной системой измерения давления?

Да. Модель AccuValve AVC не зависит от давления с помощью электроники. AVC разработан со встроенным контроллером обратной связи с обратной связью. Измерение воздушного потока с помощью вихревого датчика воздушного потока подает цифровой сигнал на контроллер, который модулирует электрический привод для поддержания заданного значения воздушного потока.

Поставляется ли AccuValve с BACnet MS/TP?

Да. Модель AccuValve AVC снабжена встроенным BACnet. Модель AccuValve AVT предлагает дополнительную карту BACnet.

Системы вентиляции | Спиракс Сарко

Дом / Узнать о паре /

Приложения для вентиляции

Содержимое

  • Введение — Почему конденсатоотводчики?
  • Термостатические конденсатоотводчики
  • Механические конденсатоотводчики
  • Термодинамические конденсатоотводчики
  • Соображения по выбору конденсатоотводчиков
  • Выбор конденсатоотводчиков — Оборудование для столовых Оборудование для перекачки масла Больничное оборудование
  • Выбор конденсатоотводчиков — промышленные сушилки
  • Выбор конденсатоотводчиков – прачечные и прессы
  • Выбор конденсатоотводчиков — технологическое оборудование
  • Выбор конденсатоотводчиков — оборудование для обогрева помещений
  • Выбор конденсатоотводчиков – редукционные клапаны для паровых баков и баков
  • Теория вентиляции
  • Приложения для вентиляции
  • Тестирование и техническое обслуживание конденсатоотводчиков
  • Потери энергии в конденсатоотводчиках

Назад, чтобы узнать о паре

Применения для вентиляции

В этом руководстве описаны некоторые из многих различных применений для вентиляционных отверстий, включая паропроводы, байпасы, сосуды с рубашкой и вращающиеся цилиндры. Также рассматриваются другие вопросы, такие как вентиляция больших объемов воздуха, групповая вентиляция и замена термостатических конденсатоотводчиков.

Воздухоотводчики в целом

Автоматический воздухоотводчик представляет собой клапан с термостатическим управлением, устанавливаемый в месте, где к нему будут поступать пар и воздух, а не конденсат. Если вентиляционное отверстие тесно связано с нагревателем значительной массы и работает при температуре, близкой к температуре пара, то кондуктивное тепло может удерживать вентиляционное отверстие закрытым или, по крайней мере, замедлять его работу. Поэтому рекомендуется, чтобы любой воздухоотводчик и его соединительная труба устанавливались без зазоров, чтобы он работал правильно.

В этих условиях воздушник лучше всего устанавливать на конце трубы длиной около 300 мм, которая может служить сборной емкостью и обеспечивает температурный градиент от парового пространства нагревателя к вентиляционному отверстию. «Бутылки», упомянутые в разделе «Вращающиеся цилиндры», можно использовать таким образом в качестве устройств для сбора воздуха.

Когда воздухоотводчики выпускают воздух, они всегда делают это смесью воздуха и пара. Это часто воспринимается как чистый пар, и логический вывод состоит в том, что вентиляционное отверстие негерметично. При нормальной работе степень разряда должна в конечном итоге уменьшиться и прекратиться. Если воздухоотводчик продолжает выпускать воздух в течение длительного периода без каких-либо признаков отключения, он вполне может быть неисправен, и его следует проверить и отремонтировать.

Байпасы конденсатоотводчиков

Кажется естественным установить ручные байпасы вокруг конденсатоотводчиков, которые обычно открываются при запуске. Поскольку конденсатная нагрузка при запуске редко превышает рабочую нагрузку более чем в два раза, а конденсатоотводчики обычно имеют вместимость по конденсату, обеспечивающую значительно больший запас прочности, кажется, что реальной функцией байпасов является выпуск воздуха. Это позволяет конденсату достигать ловушки.

Байпасы часто располагаются вокруг ковшовых ловушек, которые по своей природе медленно выпускают воздух. Сборку можно сделать как автоматической, так и эффективной, просто заменив ручной перепускной клапан автоматическим воздухоотводчиком. О ручных байпасах легко забыть и оставить открытыми, и поэтому они являются потенциальным источником потерь пара.

Вакуумные прерыватели

Вакуумные прерыватели могут эффективно использоваться во время остановки системы, когда в паровых трубах и аппаратах может возникать давление ниже атмосферного. Стратегически расположенные, они позволят конденсату стекать вниз к месту улавливания стока. Благодаря полному удалению конденсата из любой паровой системы исключается опасность гидравлического удара при следующем запуске системы.

Магистраль насыщенного пара

Паропровод представляет собой длинное паровое пространство с малым поперечным сечением. При включении пара на подающем конце он движется по трубе как поршень, выталкивая воздух перед собой. Вентиляционное отверстие, установленное в конце линии, как показано на рис. 11.10.13, модуль 10, удалит большую часть воздуха. Вентиляционное отверстие подключается в верхней части трубы или, по крайней мере, в точке выше ожидаемого уровня конденсата.

Магистраль перегретого пара

Магистраль перегретого пара, как правило, требует удаления воздуха только при запуске. Требуется воздухоотводчик, способный выдерживать высокие температуры, поэтому лучшим выбором будет биметаллический тип.

Сковороды с рубашкой

Выбор расположения вентиляционного отверстия для этих применений может быть затруднен. Воздух, растворенный в холодном продукте, вытесняется из раствора по мере нагревания кастрюли, и на стороне рубашки со стороны продукта появляются пузыри. Отсутствие пузырей на внутренней поверхности кастрюли указывает на наличие холодных пятен, указывающих на скопление воздуха внутри куртки.

При комбинации неправильного типа конденсатоотводчика и отсутствия воздухоотводчика пузыри, скорее всего, будут возникать в последнюю очередь в нижней части рубашки возле выхода конденсата и в верхней части напротив точки входа пара. Лучшим конденсатоотводчиком будет поплавковый тип с вентиляционным отверстием, расположенным под поддоном, позволяющим конденсату и воздуху стекать на пол или в сборный ресивер и насос. Вентиляционное отверстие лучше всего располагать напротив точки входа пара на высоком уровне, и добросовестный производитель поместит для этой цели врезной патрубок (рис. 11.9)..1, Модуль 9).

Для опрокидывающегося поддона требуется поплавковый конденсатоотводчик с паровым затвором, так как конденсат удаляется через погружную трубу, проходящую через вращающееся соединение. Если это не включает вентиляционное отверстие, то отдельное вентиляционное отверстие в обход ловушки улучшит производительность. Точно так же конденсатоотводчик должен быть размещен ниже выпускного отверстия (Рисунок 11.9.2, Модуль 9).

Вращающиеся цилиндры

Особый интерес представляют сушильные цилиндры, используемые во многих перерабатывающих отраслях промышленности. Горизонтальный цилиндр снабжается паром через вращающееся соединение на одном конце, а обрабатываемый материал контактирует с внешней поверхностью цилиндра. Конденсат сбрасывается через погружную трубу, проходящую либо через то же вращающееся соединение, либо через аналогичное соединение на противоположном конце цилиндра.

При наличии цилиндров значительного размера объем воздуха, выбрасываемого при «пуске», велик. Воздух, скапливающийся внутри цилиндра при нормальной работе, приводит к появлению холодных пятен на внешней поверхности и получению некачественно обработанного материала. Автоматическая вентиляция воздуха имеет первостепенное значение и должна выполняться как само собой разумеющееся, если мы ожидаем хороших результатов.

Лучше всего для этой цели подходит конденсатоотводчик поплавкового термостатического типа с паровым затвором, но часто требуется отдельный воздухоотводчик из-за большого количества удаляемого воздуха.

Опыт показывает, что вентиляционное отверстие и емкость для сбора воздуха на выходе конденсата дадут отличный результат, если они установлены, как показано на рис. 11.13.1.

Групповая вентиляция

Разработчики парового оборудования иногда сокращают расходы, соединяя удаленные точки двух или более паровых пространств и устанавливая один воздухоотводчик, а не используя отдельные воздухоотводчики для каждого парового пространства. К сожалению, такая схема часто оказывается неудачной. Воздухонагреватель с несколькими змеевиками может иметь каждый из змеевиков, питаемых от общего парового коллектора, который подается через один регулирующий клапан. Здесь воздушник закроется, когда до него дойдет пар из одной секции. Воздух, присутствующий в других секциях, просто не дошел бы до вентиляционного отверстия, чтобы открыть его. Позже пар в корпусе воздухоотводчика конденсируется и снова заменяется. Опять же, когда поступающий пар поступает из змеевика, содержащего наименьшее количество воздуха, вентиляционное отверстие имеет тенденцию быстро закрываться. Воздушно-паровые смеси в других змеевиках не направляются в сторону вентиляционного отверстия. Групповой сброс воздуха неэффективен, и его следует избегать, так же как и группового улавливания пара в линиях слива конденсата.

Сверхбольшие вентиляционные отверстия

Пропускная способность вентиляционных отверстий зависит от размера отверстия, перепада давления на седле и свойств выпускаемого газа. В некоторых случаях вентилируемые паровые пространства очень велики, как, например, в больших стерилизаторах и ретортах в пищевой промышленности, больших автоклавах, сосудах для вулканизации резины и т. д. Количество удаляемого воздуха может быть таким большим, что может потребоваться большое количество вентиляционные отверстия должны быть установлены параллельно. Альтернативным решением является использование автоматического регулятора температуры, аналогичного показанному на рис. 11.13.2.

Клапан должен иметь форму, подходящую для работы с паром. Клапан позиционируется системой управления, а датчик температуры расположен на стороне выхода клапана. Настройка температуры регулируется на 100°C или чуть ниже этого значения. Так как давление в выхлопной трубе на датчике температуры атмосферное, то температура в этой точке была бы 100°С, если бы безвоздушный пар после прохождения через клапан достиг датчика. При такой температуре клапан должен быть просто закрыт. Любое более низкое значение температуры в месте расположения датчика означает наличие некоторого количества воздуха, и клапан будет приоткрыт.

Такое расположение датчика температуры после клапана, где давление в трубопроводе атмосферное, сводит на нет влияние давления перед клапаном. Система управления должна только закрыть клапан, когда температура датчика достигает 100°C, и открыть его при более низких температурах. Такое расположение делает весьма практичным использование воздухоотводчиков размером до DN50, что позволяет выпускать большие объемы воздуха.

Выпуск воздуха через термостатические конденсатоотводчики

В качестве воздухоотводчика можно использовать любой термостатический конденсатоотводчик, например, сильфонный или капсульный уравновешенный конденсатоотводчик, а также биметаллический конденсатоотводчик. Ясно, что рабочий блок должен быстро реагировать на изменения температуры, и ловушки, включающие биметаллические полоски больших размеров, вероятно, менее подходят. Но если термостатический конденсатоотводчик используется в основном для отвода конденсата, насколько эффективно он будет отводить воздух?

Так как конденсатоотводчик будет открыт при запуске при включении пара, он будет выпускать подталкиваемый к нему воздух.

Однако при нормальной работе ловушка может быть не такой эффективной, как вентиляционное отверстие. В качестве конденсатоотводчика он закрывается для конденсата чуть ниже температуры насыщения. Из этого следует, что при наличии водяного затвора на входной стороне конденсатоотводчика воздух и любые другие неконденсирующиеся вещества будут на короткое время герметизированы конденсатом в пространстве технологического пара.

Когда конденсат в конденсатоотводчике в конце концов потеряет часть своего тепла, только тогда конденсатоотводчик откроется и выпустит как конденсат, так и смесь холодного воздуха/пара.

Наиболее эффективным способом выпуска воздуха из парового пространства с помощью конденсатоотводчика является использование конденсатоотводчика поплавкового типа со встроенным воздухоотводчиком. Поскольку конденсат всегда должен попадать в сифон, проход неконденсирующихся продуктов к встроенному воздухоотводчику не задерживается при нормальной работе.

Следует уточнить, что автоматическое устройство, используемое для выпуска воздушно-паровых смесей, независимо от того, называется ли оно конденсатоотводчиком или воздухоотводчиком, лучше всего располагать над уровнем воды в конденсатоотводчике. Во всех других случаях добавление вентиляционных отверстий (в местах, где воздушно-паровая смесь может достигать их при любых условиях) может иметь выгодные результаты, несоизмеримые с дополнительными затратами.

Начало страницы

Предыдущая — Теория вентиляции воздуха Далее — Проверка и техническое обслуживание конденсатоотводчиков

Клапаны Вентури

для управления воздушным потоком в лабораториях: альтернатива VAV

« Вернуться к разделу Управление объектами HVAC Категория Главная

Интегрированное научное здание Канзасского университета использует клапаны Вентури (красные блоки на этом изображении), чтобы обеспечить безопасный воздух в лабораториях. (Предоставлено Phoenix Controls)

Дэйв Рауш

Блоки VAV регулируют объем нагретого или охлажденного воздуха, поступающего в помещение, для управления температурой, влажностью и вентиляцией. Коробки представляют собой калиброванные заслонки, в которых используется устройство «бабочка/лопаст» для регулирования потока воздуха в помещение. Блоки VAV прекрасно работают в тысячах зданий по всему миру. Например, в офисном здании точное управление воздушным потоком не является вопросом жизни или смерти, так как обитатели обычно не замечают отклонения воздушного потока. Но в лаборатории или другой критической среде отсутствие точного управления воздушным потоком может привести к травме или смерти. Вот почему клапаны Вентури все чаще используются в лабораториях и других критических средах.

Как могут возникнуть проблемы в системах VAV

Блоки VAV получают сигналы для регулировки своих заслонок от органов управления, размещенных в помещении, или от системы автоматизации здания (BAS). Поскольку сеть воздуховодов, ведущих от системы центрального отопления и охлаждения, обычно включает в себя несколько коробок VAV, это приводит к неэффективности системы HVAC. А именно, когда один блок VAV получает сигнал из пространства, которым он управляет, чтобы увеличить или уменьшить поток воздуха в это пространство, изменение положения этого клапана влияет на статическое давление в системе воздуховодов. Затем другие блоки VAV в сети должны отрегулировать свои настройки, чтобы поддерживать потоки воздуха, необходимые для их помещений. Эти изменения, в свою очередь, дополнительно влияют на статическое давление во всей системе воздуховодов, поэтому набор коробок VAV часто приходится перенастраивать. Точно так же большие центральные вентиляторы в системе HVAC должны ускоряться и замедляться, чтобы поддерживать достаточный объем воздушного потока и давление во всей системе. В результате вентиляторы и блоки VAV гоняются друг за другом, стремясь обеспечить надлежащие воздушные потоки, которые требует система управления зданием.

Большая часть проблемы заключается во временной задержке («задержке сигнала») между датчиком воздушного потока в блоке VAV, системой управления зданием и приводом блока VAV. К тому времени, когда блок VAV посылает сигнал, информирующий о текущем расходе, а система BAS обрабатывает его и отправляет обратный сигнал на привод блока VAV на заслонке, давление в системе уже изменилось. Подумайте о междугороднем телефонном звонке на другой континент, где вы в конечном итоге разговариваете друг с другом из-за задержки в передаче сигнала.

Это проблема лабораторий, где для обеспечения безопасности необходима адекватная вентиляция. Задержка срабатывания клапана может подвергнуть работников лаборатории опасностям, переносимым по воздуху, включая токсичные пары и биологически опасные вещества.

Кроме того, поскольку блоки VAV должны определять поток воздуха, чтобы регулировать положение заслонки, очень важно, чтобы датчик оставался чистым. Однако, поскольку датчик воздушного потока расположен полностью поперек воздушного потока, проходящего через клапан, датчик подвержен загрязнению ворсинками и грязью, что со временем ухудшает контроль клапана. Чтобы клапаны работали должным образом, менеджеры предприятия должны регулярно очищать датчики воздушного потока, что приводит к более высоким затратам на техническое обслуживание и повторную калибровку, чем другие варианты клапанов.

Когда требуется точное управление потоком воздуха

В большинстве случаев описанные выше ситуации не имеют большого значения. Но представьте себе лабораторию, в которой исследователи регулярно работают с токсичными химическими веществами. Перед началом рабочей смены система вентиляции и кондиционирования обеспечивает адекватную вентиляцию лаборатории. Система HVAC включает в себя клапан подачи в конце участка воздуховода, который рассеивает 1000 кубических футов воздуха в минуту (CFM), что находится в пределах рабочего диапазона клапана от 500 до 1500 CFM. Но когда исследователь начинает работать и открывает створку на вытяжном шкафу, вентиляционная система тут же требует от клапана 1500 CFM. Обсуждаемая ранее задержка с блоками VAV означает, что исследователь может подвергнуться воздействию неприемлемого количества токсичного газа, если клапан не сможет отрегулировать его достаточно быстро.

Чтобы обеспечить более быстрое и точное управление потоком воздуха для обеспечения безопасности, все больше лабораторий и других критических сред используют регулирующие клапаны Вентури.

Что такое клапан Вентури?

Клапан Вентури представляет собой трубку с суженным горлышком, в результате чего он имеет форму песочных часов. Конус внутри клапана может двигаться вперед и назад параллельно корпусу клапана (и параллельно воздушному потоку). Формы узла конуса, позиционирующей пружины внутри него и отверстия суженной секции клапана тщательно спроектированы для регулирования скорости потока, когда узел конуса перемещается вперед и назад в ответ на изменение потребности и статического давления воздуха.

При изменении статического давления в воздуховоде ОВиК узел пружины/конуса мгновенно регулирует и поддерживает поток воздуха (с точностью плюс-минус 5 процентов). Эта «независимость от механического давления» означает, что клапану не нужно измерять расход воздуха, отправлять сигнал в BAS, получать обратный сигнал и регулировать положение заслонки с помощью привода, как это должны делать блоки VAV. Таким образом, устраняется проблема задержки сигнала блоков VAV. Это мгновенное действие похоже на то, как пружины подвески автомобиля помогают обеспечить более плавную езду при наезде на неровность. Пружины автомобиля мгновенно механически поднимают или опускают колеса — без необходимости измерять размер неровности и приводить в действие регулировку.

Некоторые клапаны Вентури имеют заводские характеристики. Это означает, что производитель откалибровал клапан в соответствии с точной кривой данных, которая связывает положение вала узла конуса с объемом воздушного потока, что устраняет необходимость измерения воздушного потока в полевых условиях, когда клапан установлен. Такая заводская характеристика обеспечивает более высокий динамический диапазон для достижения ряда стабильных и точных состояний давления в помещении. Другими словами, устройство имеет более широкий диапазон, в котором оно может точно обеспечить правильный воздушный поток. Благодаря этой повышенной точности лаборатории могут лучше управлять вентиляцией и поддерживать соотношение давления воздуха для безопасности работников и целостности исследований/испытаний/производства, независимо от состояния помещения (занятость, незанятость или состояние продувки). По сравнению с камерами VAV, которые имеют плохой динамический диапазон, клапаны Вентури снижают потребление энергии повторного нагрева.

Пример проекта: Канзасский университет

Чтобы дать большему количеству исследователей возможность делать открытия в области наук о жизни и материаловедения, Канзасский университет строит объединенное научное здание. Как и в любой лаборатории, достаточный контроль воздушного потока имеет решающее значение для защиты сотрудников лаборатории от опасностей, переносимых по воздуху, таких как токсичные пары, химически активные газы и патогены — все это распространено в лабораториях, подобных этой.

Конструкция системы управления воздушным потоком должна была учитывать частые нагрузки с высоким спросом, чтобы обеспечить безопасный воздух в здании с трудно контролируемыми помещениями — многочисленными открытыми лабораториями и атриумами — и при этом быть энергоэффективной.

Ключевой частью системы HVAC было более 560 клапанов Вентури, а также цифровое управление вытяжными шкафами и электронные компоненты, связывающие системы контроля микроклимата с BAS с поддержкой BACnet.
