Что такое трехходовой клапан на системе отопления
Трехходовой клапан – разновидность запорно-регулирующей арматуры, применяемой в составе систем отопления. Он обеспечивает изменение давления и расхода теплоносителя в разных ветвях для ручной или автоматической регулировки теплового режима. Поэтому для комплектации отопительной сети нужно иметь представление, что такое, и для чего нужен трехходовой клапан.
Назначение
Трехходовой клапан – арматурное устройство, которое обеспечивает регулировку температуры в ветвях отопительной сети за счет смешения или распределения потоков жидкости. В первом случае производится смешение подачи с обраткой, во втором – часть теплоносителя из подающей магистрали сбрасывается в обратную магистраль. За счет этого выполняется назначение трехходового клапана – регулировка теплового режима.
Основные сферы применения:
- Устройство водяных теплых полов. Применяется при подключении от одного источника с радиаторным отоплением.
Температура теплоносителя, подаваемого на радиаторы, может достигать 90 °C и больше. Учитывая, что такой нагрев недопустим для теплого пола, требуется снижение температуры. - Поддержание температурного баланса между обраткой и подачей с разницей не более 60°C для защиты котельного оборудования от ускоренного износа и поломок.
- Предотвращение образования конденсата на теплообменнике котла.
- Предотвращение перегрева котельного оборудования.
- Выполнение гидравлической обвязки бойлера косвенного нагрева.
- Устройство байпаса.
Температура теплоносителя, подаваемого на радиаторы, может достигать 90 °C и больше. Учитывая, что такой нагрев недопустим для теплого пола, требуется снижение температуры.Учитывая назначение и устройство трехходового клапана, его установка позволяет повысить энергоэффективность отопительной системы и повысить срок эксплуатации ее основных элементов.
Типы трехходовых клапанов
Чтобы понимать, что такое трехходовой клапан на системе отопления, нужно разобраться с классификацией этих арматурных устройств.
В зависимости от принципа действия бывают два типа трехходовых клапанов – смесительные и разделительные.
Трехходовой смесительный клапан применяется для объединения потоков рабочей среды. Конструктивно он представляет собой смесительный узел, который срабатывает при нагреве теплоносителя выше установленного значения. В этом случае клапан открывается и подмешивает в подающую линию воду из обратки, обеспечивая охлаждение теплоносителя. Возможна работа клапана и в обратном направлении – для подогрева жидкости в обратной магистрали.
Распределительный трехходовой клапан имеет один входной патрубок и два выходных. Он распределяет поток рабочей среды между двумя линиями в определенных пропорциях. Например, при перегреве теплоносителя в подающей магистрали его часть может сбрасываться в обратную линию, что уменьшает нагревание радиаторов.
Седельные и поворотные изделия
В зависимости от конструкции запирающего элемента клапаны бывают седельными и поворотными.
В устройствах седельного типа запирающим элементом является конус, посаженный на шток. При его движении по вертикали.
В крайнем положении штока конус плотно садится в седло и перекрывает подачу рабочей среды в определенном направлении. Частично или полностью поднимаясь, шток открывает подачу в соответствующем объеме.
Запирающим органом в поворотном трехходовом клапане выступает вращающийся сектор. При перемещении штока приводится в действие шаровая заслонка, которая полностью или частично перекрывает, или открывает подачу рабочей среды. Поворотные клапаны отличаются повышенной стойкостью к износу, хорошо выдерживают значительные колебания температуры рабочей среды.
Выбор товара
Перед тем, как выбрать трехходовой клапан , необходимо определить, какие характеристики устройства необходимы для эксплуатации в конкретных условиях. Подбор оборудования осуществляется по ряду основных параметров.
Материал корпуса
Трехходовые клапаны изготавливают из различных сплавов. Самыми распространенными видами материала являются:
- Углеродистая сталь. При сравнительно малой цене обладает высокой прочностью.
Минус – слабая коррозионная стойкость. - Нержавеющая сталь – сочетает прочностные характеристики и стойкость к коррозии. Широкий температурный диапазон эксплуатации. Высокая цена.
- Бронза и латунь. Сплавы не подвергаются коррозии, обладают достаточной прочностью. Клапаны этого типа эксплуатируются при температуре до 200°C, что позволяет использовать их без ограничений в бытовых сетях.
Способ управления
По способу управления трехходовые клапаны бывают таких видов:
- Ручной. Недорогой тип устройств. Отличается энергонезависимостью. Регулировку приходится выполнять вручную.
- Термостатический. Управление осуществляет термостат, который автоматически открывает и закрывает его при достижении установленных температурных значений. Не зависит от электроснабжения.
- С сервоприводом. Шток приводится в действие электроприводом, управляемым электроникой. Самый дорогой тип устройство, обеспечивающий максимальную степень точности регулировки. Не работает без электроснабжения.
Для бытовых условий чаще всего используют термостатические клапаны.
Рабочее давление и температура
При выборе трехходового клапана обязательно учитывают эти характеристики. Они должны соответствовать рабочим параметрам обслуживаемой устройством отопительной системы.
Принципы работы трехходового клапана в отоплении
Трехходовой клапан — это разновидность запорно-регулирующей арматуры. Принцип работы трехходового клапана заключается в регулировании потоков тепло-, холодоносителей в системах отопления и охлаждения, а также воздуха или газов в воздушных и газораспределительных системах.
Содержание
- 1 Задача трехходового клапана
- 2 Конструкция и работа трехходового клапана
- 3 Виды и особенности трехходовых клапанов
- 3.1 Трехходовой смесительный вентиль
- 3.2 Трехходовой термостатический вентиль
- 3.3 Трехходовой клапан для теплого пола
- 4 Установка трехходового клапана
Задача трехходового клапана
Назначение трехходового клапана — перенаправление, смешивание или разделение рабочего потока/среды, что определяется, в конечном итоге, назначением системы в целом.
Применяется в трубопроводных системах котельных, станций охлаждения, водоснабжения и вентиляции.
Конструкция и работа трехходового клапана
Клапан имеет три отверстия, их ещё называют портами, каждое из которых либо имеет свое назначение — только вход или выход, либо может быть и тем и другим.
Принцип работы трехходовой клапана такой — рабочий поток попадает во входное отверстие/отверстия и его дальнейшее направление регулируется затвором, расположенным внутри клапана.
По принципу действия затворы разделяются на шаровые, конусные и цилиндрические. Затвор соединен с внешней ручкой или приводом, вращением которых затвор приводится в движение. Рабочий поток проходит через зазор между затвором и седлом — конусные затворы, или отверстием в затворе и стенкой клапана — шаровые и цилиндрические затворы.
Иногда в конструкции трехходового клапана используют обратные клапаны для предотвращения обратного потока рабочей среды из-за разности давления в присоединенных трубах системы.
Виды и особенности трехходовых клапанов
По принципу работы и воздействию на среду трехходовые клапаны можно разделить на переключающие, смешивающие и разделительные.
Если необходимо менять направление среды в системе, то используют переключающий клапан. Поворот ручки вращает затвор, закрывается одна труба и открывается другая. Рабочая среда начинает двигаться в другом направлении.
Если стоит более сложная задача — задача разделения или смешивания рабочего потока, то используют регулирующий трехходовой клапан. Монтаж производится по принципу «один вход — два выхода». Если стоит задача смешивать потоки, например, поддерживать температуру рабочего потока заданной величины, то по принципу «два входа — один выход».
По принципу работы и управления трехходовые клапаны разделяются на клапаны с ручным управлением и управлением с применением различных видов приводов.
Ручное управление подразумевает применение силы человека для приведения в движение затвора клапана.
Такие клапаны просты и надежны в эксплуатации.
Более сложные конструкции используют электрический привод и регулировку положения затвора сервоприводами, а термостатические клапаны в качестве привода используют термоэлемент, который под действием температуры рабочей среды меняет положение затвора.
Эти клапаны могут быть использованы в системах автоматического регулирования, например, в системах, поддерживающих заданную температуру отапливаемого объекта.
Из-за более сложной конструкции такие клапаны имеют более низкую надежность.
На надежность работы клапана любой конструкции также влияет наличие в рабочей среде абразивных частиц. Это снижает срок службы клапана.
Материалы для изготовления клапанов традиционны в области трубопроводной арматуры. Изготавливают их из нержавеющей стали, латуни, бронзы, чугуна. Выбор материала определяется агрессивностью среды, рабочим давлением и температурой.
Важным параметром клапана является герметичность его конструкции.
Герметичность клапана обеспечивается внутренними уплотнениями. Их подразделяют на сальниковые (как правило, волокнистые материалы — лен, пенька, со смазкой) и натяжные (сталь по стали, фторопласт, специальная резина по стали и пр.)
Для подсоединения клапана к трубе применяются разъемные — фланцевые и муфтовые, и неразъемные — под сварку, соединения. Достоинства разъемных соединений в их ремонтопригодности, а недостатки — в более низкой степени уплотнения по сравнению с неразъемным соединением. В ответственных, с точки зрения утечек, системах применяют клапаны со сварочным соединением.
Трехходовой смесительный вентиль
Как известно, самый лучший способ экономии энергоносителей – это подача подогретой воды в радиаторы. Даже , если удастся учесть все потери тепла, а также обустроить отопительный контур полностью согласно данным теплового расчета, то исключение сбоя в балансе тепла все равно невозможно. Для своевременной реакции на указанные процессы в магистраль как раз и устанавливается трехходовой смесительный вентиль.
Его использование возможно и при обычном радиаторном отоплении, и для отопления пола. Такой вентиль обеспечивает cмешивание потоков, поступающих от теплоносителей с разным уровнем температуры. Это необходимо для того, чтобы получить необходимую температурную планку. Возможность перенаправить или распределить потоки теплоносителей.Защиту покрытий от возможного перегрева.

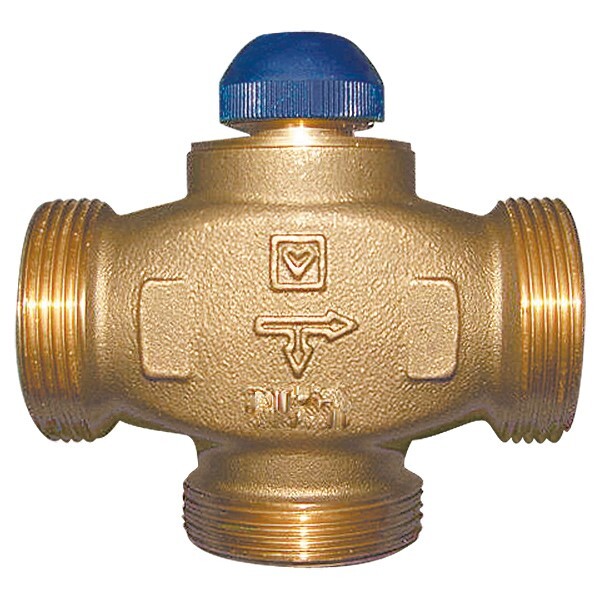

Трехходовой термостатический вентиль
Трехходовой термостатический смесительный вентиль используется для того, чтобы поддерживать уровень заданной температуры горячей воды в системах ГВС, а также для обеспечения бесперебойной работы напольного отопления.
Одной из важных функций трехходового термостатического вентиля выступает обеспечение защиты от ожогов. Если холодная вода внезапно перестанет поступать, то клапан автоматически прекратит подавать и горячую воду тоже.
Каждый вентиль оборудован специальной ручкой, с помощью которой можно настроить нужную температуру и обеспечить быстрое реагирование на изменения температурных показателей, а также давления воды.
Уже разработаны и версии вентилей, где имеется встроенный обратный клапан.
Трехходовой термостатический вентиль применяется в разделительных и смесительных узлах разного рода систем. Такой вентиль можно поворачивать, как вручную, так и с применением электропривода. Данный вид вентиля представлен в качестве сантехнической арматуры, способной задавать конкретный уровень нагрева жидкости посредством смешения потоков разной температуры. За счет изменения соотношения указанных потоков удастся на выходе получить итоговую температуру.
Такой вентиль бывает не только трех, но и четырехходовым. Первый вариант будет понижать температуру носителя, при втором же появляется возможность создания раздельных регулируемых контуров.
Трехходовой клапан для теплого пола
Отопительная система «водяной теплый пол» существенно отлична от классического радиаторного обогрева. Суть в том, что для контуров отопления, что лежат на полу в бетонной стяжке, требуется не такая высокая температура носителя, как в радиаторе.
Теплые полы относятся к системам с низкой температурой, подключить которые можно посредством нагревательных приборов или за счет подключения горячей воды к источнику в смесительном узле.
Для реализации обогрева с соблюдением санитарных норм, нужно существенно снизить температуру воды, что поступает от источника нагрева в водяной контур. Эту функцию как раз и выполняет трехходовой термостатический вентиль.
Выбирая трехходовой клапан, нужно учесть ряд характеристик, связанных с работой котла и с арматурой, которая эту работу регулирует.
На выбор могут оказать влияние следующие характеристики:
Показатели пропускной способности;Рабочие параметры теплового носителя. Они прописываются к документам, что прилагается к котлам. Обычно оптимальная температура «обратки» не превышает +45-50С.Тип привода. Речь идет о важном энергонезависимом трехходовом смесительном клапане, который обладает механическим регулятором. С его помощью будет обеспечиваться стабильность температуры теплового носителя.
При этом интенсивность нагрева помещения в учет не берется.
Можно также выбрать и устройство с электронным управлением, которые обеспечат возможность устанавливать параметры нагрева в каждой комнате в помещении. Такие клапаны крайне чувствительны к перепадам температур в самом помещении.
Трехходовой клапан — незаменимый элемент современных трубопроводных систем различного назначения и с различными рабочими средами.
Установка трехходового клапана
Выбирая трехходовой клапан, нужно учесть ряд характеристик, связанных с работой котла и с арматурой, которая эту работу регулирует.
На выбор могут оказать влияние следующие характеристики:
- Показатели пропускной способности;
- Рабочие параметры теплового носителя. Они прописываются к документам, что прилагается к котлам. Обычно оптимальная температура «обратки» не превышает +45-50С;
- Тип привода. Речь идет о важном энергонезависимом трехходовом смесительном клапане, который обладает механическим регулятором.
С его помощью будет обеспечиваться стабильность температуры теплового носителя. При этом интенсивность нагрева помещения в учет не берется
Можно также выбрать и устройство с электронным управлением, которые обеспечат возможность устанавливать параметры нагрева в каждой комнате в помещении. Такие клапаны крайне чувствительны к перепадам температур в самом помещении.
Трехходовой клапан — незаменимый элемент современных трубопроводных систем различного назначения и с различными рабочими средами.
Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!
Трехходовые регулирующие клапаны — трубопроводы
Трехходовые клапаны обеспечивают переменный поток через змеевик, поддерживая при этом постоянный поток в системе.
Смесительно-отводные трехходовые клапаны показаны на Рисунок 1 . В смесительном клапане два входящих потока объединяются в один выходящий поток. В отводном клапане происходит обратное. Выходной порт смесительного клапана и входной порт на отводном клапане называются общим портом, обычно обозначаемым буквой C (для общего), или иногда AB.
Рис. 1. Конфигурации смесительного (слева) и отводящего (справа) клапанов
На Рисунок 2 нижний порт смесительного клапана показан нормально открытым к общему порту COM. (открыты к общему, когда стебель поднят).
Рис. 2. Трехходовой смесительный клапан
Этот порт обычно помечен как NO (нормально открытый), хотя иногда он помечен как B (нижний порт). Другой порт обычно закрыт на общий и обычно обозначается NC (нормально закрытый), хотя иногда он обозначается A или U (верхний порт). Общий выход обычно маркируется COM или OUT. Отводной клапан имеет аналогичную маркировку.
На Рисунок 3 общий порт отводного клапана показан в том же месте, что и на смесительном клапане, сбоку.
Рис. 3. Трехходовой отводной клапан
У некоторых производителей клапан может быть сконструирован таким образом, что общий порт является нижним портом, а вода выходит слева и справа. Обратите внимание, что, как и в двухходовых клапанах, заглушки как смесительного, так и отводного клапанов расположены таким образом, чтобы избежать гидравлического удара (т. е. поток проходит под седлом клапана). Поэтому важно, чтобы клапан был правильно подключен к трубопроводу и имел бирку с указанием направления потока, а смесительный клапан нельзя использовать для отвода потока или наоборот.
Смесительные клапаны дешевле, чем отводные клапаны, поэтому они более распространены. В большинстве случаев, когда желательны трехходовые клапаны, они располагаются в смесительной конфигурации, но иногда требуется отводной клапан.
Более распространенное использование смесительных клапанов по сравнению с отводными клапанами, по-видимому, является причиной того, что двухходовые клапаны традиционно размещаются на обратной стороне змеевиков (куда должен идти смесительный клапан), а не на стороне подачи (где должен быть отводной клапан).
). С функциональной точки зрения это составляет 9 0005 без разницы на какой стороне змеевика расположен двухходовой клапан. Двухходовые клапаны, расположенные на обратной стороне трубопровода змеевика, будут поддерживать давление нагнетания насоса в водяных змеевиках, чтобы обеспечить вентиляцию воздуха из обратного коллектора змеевика. Кроме того, жидкость, проходящая через клапан на обратной стороне, смягчается за счет потери/притока тепла через змеевик.
На рис. 4 показаны две типовые схемы трехходовых смесительных клапанов.
Рис. 4. Типовое расположение трехходовых смесительных клапанов
Обратите внимание на маркировку портов клапана; важно, чтобы схемы управления были помечены таким образом, чтобы убедиться, что клапан подключен к трубопроводу в нужной конфигурации, чтобы он не мог занять правильное положение и правильно реагировать на управляющее действие контроллера. Общий порт ориентирован так, что поток всегда возвращается к раздаче.
В примере в верхней части Рисунок 4 клапан нормально закрыт, чтобы течь через змеевик. Если требуется нормально открытое расположение, метки портов на схеме можно просто поменять местами (метка NO будет отображаться на возврате клапана). Однако, поскольку нормально открытый порт на реальном трехходовом смесительном клапане находится внизу, простое изменение маркировки на схеме приводит к ошибкам в полевых условиях. Схему лучше переставить, как показано внизу Рисунок 4 , чтобы порт NO был показан в правильном положении.
Обратите внимание на балансировочный клапан, показанный на линии байпаса теплообменника , рис. 4 . Хотя этот клапан обычно не является частью системы управления (и, как таковой, он обычно не показан на схемах управления), он, тем не менее, необходим для правильной работы водораспределительной системы , если только падение давления в змеевике не очень низкое. Клапан должен быть сбалансирован, чтобы соответствовать перепаду давления в змеевике, чтобы, когда клапан находится в положении байпаса, перепад давления был аналогичен пути через змеевик.
Пробки в трехходовых клапанах доступны в тех же стилях, что и двухходовые клапаны, обычно линейные и равнопроцентные. Однако не все производители выпускают оба фасона во всех размерах, поэтому у дизайнера не всегда есть гибкость в выборе в рамках линейки одного производителя. В некоторых редких случаях клапаны изготавливаются с двумя разными типами заглушек, что позволяет клапану вести себя линейно для одного порта и равнопроцентно для другого. Отводные клапаны, по-видимому, доступны в основном с равнопроцентными заглушками. Выбор стиля штекера обсуждается в следующем разделе.
Хотя трехходовые клапаны чаще всего используются там, где желателен постоянный поток жидкости, в действительности они не обеспечивают постоянного потока, независимо от того, какой тип плунжера выбран.
Перед выбором и определением размера нам необходимо рассмотреть еще одну поведенческую характеристику регулирующих клапанов. Модулирующие регулирующие клапаны имеют внутреннюю рабочую характеристику, называемую «фактором диапазона». Коэффициент дальности действия регулирующего клапана представляет собой отношение максимального расхода к минимальному регулируемому расходу. Эта характеристика измеряется в лабораторных условиях только с постоянным дифференциалом, приложенным к клапану. Коэффициент дальности действия 10:1 указывает на то, что 9Только клапан 0005
Установленная способность одного и того же клапана регулировать малые потоки называется «диапазоном регулирования». В реальной системе давление на клапане не остается постоянным. Обычно, когда клапан закрывается, перепад давления на клапане повышается. Отношение перепада давления, когда клапан полностью открыт, к тому, когда он почти закрыт, называется его «авторитетом». Если бы давление оставалось прежним, власть была бы P / P = 1. Однако, если бы давление увеличилось в четыре раза, авторитет был бы ¼ = 0,25. Коэффициент поворота клапана рассчитывается путем умножения собственного коэффициента способности диапазона на квадратный корень авторитета клапана. Следовательно, клапан с приличным диапазоном (скажем, 20:1), но плохим авторитетом (скажем, 0,2) не будет иметь хороших возможностей для регулирования до низких расходов (диапазон 20•√0,2 = 9:1) и может быть только в состоянии обеспечить «включено-выключено» управление значительной частью своего диапазона расхода.
Многие регулирующие клапаны ОВКВ шарового типа не имеют коэффициента способности большого диапазона; крупный производитель перечисляет значения от 6,5: 1 до 25: 1 для своего диапазона шаровых клапанов от ½ дюйма до 6 дюймов. Однако наиболее характерные шаровые регулирующие клапаны имеют очень высокий коэффициент диапазона (обычно > 150:1).
Нажмите на звездочку, чтобы оценить!
Средний рейтинг / 5. Количество голосов:
Голосов пока нет! Будьте первым, кто оценит этот пост.
Сожалеем, что этот пост не был вам полезен!
Давайте улучшим этот пост!
Расскажите, как мы можем улучшить этот пост?
Узнайте больше о трехходовых клапанах ОВКВ
В отрасли ОВКВ используются трехходовые клапаны двух типов: смесительные клапаны и отводные клапаны. Во избежание недоразумений, связанных с терминологией, будем считать, что смесительные клапаны имеют два входа и один выход, а отводные клапаны имеют один вход и два выхода.
Рисунок 1.
Многие называют все трехходовые клапаны смесительными клапанами. Трехходовые клапаны также могут называться перепускными клапанами, клапанами постоянного расхода и многими другими терминами.
Примечание. Неправильное использование одного элемента вместо другого может привести к вибрации, гидравлическому удару, вибрации и повреждению системы. |
Смесительные клапаны чаще используются в системах отопления, вентиляции и кондиционирования воздуха. Смесительные клапаны являются хорошими регулирующими клапанами, хотя их можно использовать как двухпозиционные клапаны, передавая полный поток от одного или другого входа к общему выходу.
Клапаны отводные обычно используются как двухпозиционные. Поток полностью отклоняется либо в ту, либо в другую сторону. Вообще говоря, отводные клапаны не являются хорошими регулирующими клапанами, хотя некоторые производители клапанов вставляют характерные заглушки в трехходовые отводные клапаны, чтобы их можно было использовать для регулирования.
После того, как было принято решение о том, с каким трехходовым клапаном вы имеете дело, смесительным или отводящим, регулирующим или двухпозиционным, выбор должен происходить так же, как и с двухходовыми клапанами. Найдите коэффициент CV. Как и прежде, вам нужно знать полный расход и DP.
Трехходовые клапаны используются во многих закрытых системах. Примеры включают:
1. Изменение температуры потока
2. Изменение объема потока
3. Первичные/вторичные насосные системы
4. Двух/четырехтрубные распределительные системы
Не существует «эмпирического метода» определения расхода скорость или доступное давление для трехходового клапана. Для определения расхода трехходового клапана необходимо знать все технические характеристики.
Рис. 2.
На рис. 2 показан трехходовой клапан, изменяющий температуру потока.
Обратите внимание, что количество воды в системе (показанной здесь как змеевик) не меняется. В этом случае желателен низкий DP. Используйте 20% доступного давления. В этом примере доступно 20 фунтов на квадратный дюйм. 4 фунта на квадратный дюйм будет DP для поиска CV.
Рисунок 3.
На рисунке 3 мы изменяем количество потока через змеевик. В этом случае желателен высокий перепад давления на клапане. Используйте 50 % доступного давления, минимум 5 фунтов на квадратный дюйм, если это возможно. В примере доступно 18 фунтов на квадратный дюйм, поэтому 9psi — это DP, используемый для поиска CV. Если доступное давление упало ниже 10 фунтов на квадратный дюйм, скажем, 8 фунтов на квадратный дюйм, используйте 5 фунтов на квадратный дюйм в качестве DP.
Как и в случае двухходовых клапанов, если выбранный трехходовой клапан меньше размера линии, не забывайте о коэффициенте FP. Измените размер клапана, применяя коэффициент FP, чтобы найти новый CV.
Для трехходовых клапанов, используемых в режимах холодная вода-горячая вода, переключения лето-зима, смесительных двухпозиционных или отводных клапанов, используйте линейный клапан.
Это приложение с низким DP. Желателен полный сток.
Чтобы найти статическое давление, на которое должен быть рассчитан клапан, используется следующая формула:
Номинальное статическое давление (в фунтах на кв. дюйм изб.) = [(HFP + HT) + (HP — HF)] / 2,31
Где HFP = давление наполнения в нижней точке системы в футах водяного столба.
HT = Расстояние от клапана до нижней точки системы.
л.с. = общий напор насоса в футах водяного столба.
And HF = потери на трение в трубопроводе между клапаном и насосом в футах водяного столба.
К сожалению, не вся информация может быть известна для решения номинального статического напора (SHPR). Метод может быть использован для определения аппроксимации SHPR. Возьмите давление наполнения и добавьте давление напора самого большого насоса в системе. Убедитесь, что номинальное статическое давление корпуса клапана равно или превышает эту сумму.
Вам нужны эти две части информации.
Номинальные значения давления закрытия для трехходовых клапанов в замкнутом контуре должны быть равны или превышать общую разницу давлений, которая может возникнуть на любом из портов, когда этот порт закрыт.
Рисунок 4.
На рисунке 4 максимальное давление, при котором клапан должен закрыться, будет равно сумме перепадов давления в змеевике, патрубках насоса змеевика и клапане с полным потоком из Б к АБ. Это связано с тем, что при отсутствии потока через байпас от X к A давления в точках X и A одинаковы. Максимальный перепад давления, при котором клапан должен закрыться, равен только перепаду давления от X до того контура (A или B), который имеет наибольшее сопротивление максимальному потоку плюс падение давления на клапане.
Рисунок 5.
На рисунке 5 ситуация такая же. Клапан должен закрываться при максимальном перепаде давления от X до AB. К сожалению, в реальном мире размеров клапанов практически никогда не известно значение перепада давления, необходимого для проверки давления закрытия трехходового клапана.
