Одним из самых ответственных этапов в строительстве дома является возведение скатной крыши. При этом недостаточно быть уверенным только в надежности несущей части и в добротности пирога кровли. Зачастую в процессе работы серьезные вопросы вызывает именно тот элемент, монтаж которого казался предельно простым и не стоящим особого внимания. Это в полной мере относится к карнизным вылетам крыши и к такому элементу их конструкции, как кобылка.

Кобылка – это необходимый элемент, увеличивающих длину карнизного свеса.

Что это такое и для чего необходимо?

Кобылка – это отрезок доски, с помощью которого удлиняют стропила для устройства карнизного свеса.

Он, в свою очередь, служит для отвода воды от стен дома, предотвращая их намокание. Это не только продлевает срок службы ограждающих конструкций, но и не ухудшает их теплотехнические показатели, что имеет особое значение для большинства климатических районов нашей страны.

Кроме того, каждый видимый элемент крыши влияет на эстетическое восприятие здания в целом, и кобылки могут стать еще и яркими декоративными деталями.

Никто не сомневается в необходимости карнизов, при этом далеко не каждый является сторонником их устройства с применением кобылок. Еще один логичный вариант конструкции – использовать стропила большей длины, достаточной для организации свеса. Именно возможность или невозможность приобрести доску (брус) достаточной общей длины часто становится решающей в этом вопросе. В качестве дополнительного аргумента сторонники этой конструкции обычно приводят то соображение, что надежность целого стропила будет выше, чем составного. Однако в таком случае не следует забывать, что, отказываясь от кобылок, вы приобретаете более сложную врубку стропила в мауэрлат.

Схема присоединения кобылки.

Так или иначе, многие люди решают организовывать свесы кровли именно с применением кобылок. И не зря, ведь данный элемент конструкции дает нам несколько плюсов:

  1. Древесина под стропила берется только необходимой длины от конька до мауэрлата, что уменьшает их общую стоимость. Кобылки же изготавливаются из более дешевой доски сечением 5 на 10 см.
  2. За счет меньшей длины стропила упрощается их подъем и монтаж.
  3. Короткими кобылками просто и легко вывести точную линию свеса.
  4. В случае возникновения проблем с кобылками уже в процессе эксплуатации здания, проще заменить только их, чем все поврежденные части стропильной конструкции, для чего потребовался бы полный демонтаж кровли.
  5. Появляется возможность повысить эстетическую привлекательность дома, применив особенно красивый элемент – резные кобылки.
  6. Использование кобылки позволяет “переломить” идущую от стропила линию крыши и достигнуть этим определенного эстетического эффекта.

Читайте также:

Подшива крыши – что это такое и зачем необходима.

Что это такое ендова крыши.

О прравильном креплении стропил здесь.

Вернуться к оглавлению

Как это правильно сделать?

Если решение об использовании кобылок в конструкции свеса уже принято, то появляются вопросы по поводу монтажа узлов кобылка – мауэрлат – стропила. Рассмотрим этот узел подробнее.

Сначала необходимо определиться с длиной свеса – расстоянием от конца кобылки до стены по перпендикуляру к последней. Следует заметить, что рекомендуемое значение зависит от материала, из которого выполнено здание. Для каменного дома этот параметр не должен быть меньше 45 см, для деревянного – не менее 60 см.

Виды карнизных свесов скобылкой.

Далее следует внимательно отнестись к выбору древесины: любые дефекты (сучки, кора, свилеватость) нежелательны. Перед началом монтажа необходимо обработать все деревянные элементы грунтовкой, антипиренами, антисептиками и подвергнуть любой другой обработке, направленной на продление срока службы. Все процессы должны происходить в соответствии с существующими строительными нормами и правилами. Таким образом, перед началом работ должны быть готовы: строительные леса, калиброванные доски, гвозди, саморезы по дереву, защитные растворы, пропитки и покрытия, материалы для отделки карнизного короба. Из инструментов понадобятся: лестницы, шуруповерты, киянки, молотки.

Кобылка стандартно крепится к стропильной ноге на 4 гвоздя. Причем 2 из них должны быть забиты насквозь в обратных направлениях и загнуты. Если пренебречь этими деталями, то можно получить слабые на разрыв конструкции. Также кобылка не крепится непосредственно к стропильной ноге. Для лучшего закрепления между ними прокладывается вставка – небольшой отрезок доски. Если крепеж производится толстыми гвоздями, то сначала под них следует просверлить небольшие отверстия, чтобы не расколоть стропила вдоль при забивании.

Чтобы выставить нижние концы всех кобылок конструкции по одной прямой, можно воспользоваться следующим способом. Сначала с особым вниманием прибиваются первые и последние кобылки на линии. По их окончаниям натягивается шнур. Дальнейший подгон и монтаж остальных консолей происходит по этому шнуру.

Вернуться к оглавлению

Завершаем монтаж карниза

Если для строительства были выбраны декоративные кобылки, или даже в обычных с помощью пропиток удалось выявить красивую структуру древесины, то в таком случае работа над организацией консолей может быть закончена.

В остальных случаях прибегают к монтажу карнизного короба. Главное, что необходимо помнить, это то, что вся кровля должна “дышать”. То есть должна присутствовать циркуляция воздуха, поступающего от карниза, проходящего через все слои кровли и выходящего наружу. Этот процесс – естественная вентиляция, содержащая каждый элемент кровли в сухом состоянии и продлевающая срок службы конструкции в целом.

Для устройства карнизного короба к каждой кобылке горизонтально крепится еще один элемент – подшивная доска. Конструкция необходима для получения замкнутого контура: кобылка – подшивная доска – участок стены. Далее осуществляется подшивка карниза. Выбирая материалы и монтируя короб, следует помнить не только о том, что качество его исполнения будет влиять на эстетическое восприятие дома в целом, но и о необходимости создания именно “дышащей” кровли. Поэтому карниз, как и другие элементы кровли, нельзя монтировать герметично, не приветствуется использование монтажной пены или силикона.

Карниз – важный элемент крыши. Необходимо учесть все детали, ответственно подходить как к его конструированию, так и к оформлению. Пренебрежение приведенными в статье советами советами неминуемо ведет за собой нарушение микроклимата кровли, ускоренное гниение деревянных конструкций и досрочный выход из строя крыши в целом.

Кобылка в стропильной системе: как делать, чертеж, размеры

Необходима ли кобылка в стропильной системе? Для чего применяются кобылки при устройстве кровли и как их сделать самостоятельно можно узнать, прочитав эту статью.

Стоит заметить, что использование кобылок является не обязательной, а скорее, вынужденной мерой. Функция кобылки заключается в увеличении длины стропила.

Монтаж стропильной системы

Использование кобылок целесообразно в том случае, если длина бруса для стропил недостаточная.

Дело в том, что крыша не заканчивается достижением стены – стропила должны выходить за ее пределы, представляя собой основания для стрехи. Стреха (свес) – участок крыши,  выходящий за уровень стены.

Стреха выполняет следующие функции:

  • предупреждает попадание осадочных вод под свод крыши;
  • обеспечивает защиту карниза и стены здания от сырости и плесени;
  • препятствует подмыву фундамента дождевыми водами путем отведения ливневых потоков в сторону от цоколя строения;
  • вкупе с выступающим карнизом перенаправляет потоки ветра, предохраняя от срывов кровли.

Свес должен выступать за пределы стены на расстояние 0,5 – 1 м. Лучше всего если стреха будет оборудована фартуком свеса и системой водостока.

Только наличие надежной системы отведения сточных вод наряду с дренажной канализацией может послужить гарантией долговечности строения.

Помимо устройства водоотвода повысить защитные функции крыши может и подшивка низа свеса ветровой доской.

Использование реек для подшивки кровли позволяет закрыть части каркаса от посторонних глаз, но декоративная функция далеко не единственное предназначение обшивки.

Сформированный из реек короб или мостик препятствует задуванию ветра и попаданию дождевых вод в чердачное помещение.

А если его еще и качественно утеплить, то наличие обшивки благотворно скажется на энергоэффективности всего строения. Вместо деревянных реек можно использовать сайдинг или профнастил.

Для монтажа стропильной системы самый оптимальный вариант – это цельное стропило, нога которого располагается от конька до опорного бруса и продолжается на некоторое расстояние за периметр стен.

После установки каркаса крыши выполняется его обрешетка и покрытие кровельными материалами.

В этом случае кровля представляет собой цельную надежную конструкцию. Такой подход обеспечивает прочность крыши.

Особенно это актуально в регионах:

  • с повышенной сейсмической активностью;
  • с обильными снегопадами;
  • на открытых ветрам пространствах.

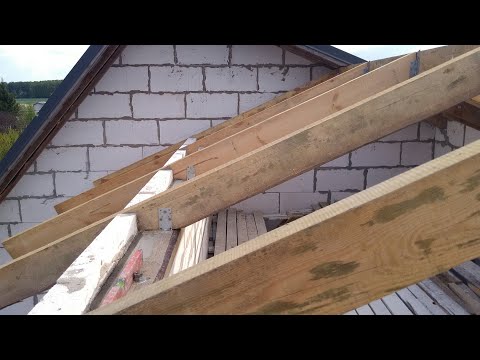

Видео:

Однако длина бруса, предназначенного для каркаса кровли, не всегда позволяет использовать цельные стропила.

Иногда длины может не хватать, и в этом случае производится удлинение стропил за счет кобылок.

 Удлинение стропил

Кобылки в стропильной системе могут использоваться не только в тех случаях, когда длины подготовленного пиломатериала не хватает.

Применение доборов позволяет сэкономить некоторую сумму денег, так как для кобылок используется более тонкая и дешевая доска, чем для самих стропил.

Так как размер и вес доборных досок сравнительно меньше, то подъем материала на кровлю и его монтаж будет легче осуществить своими руками.

Несколько дешевле при использовании кобылок обойдется и замена отслуживших деталей свеса.

Хотя разбирать для ремонта придется всю кровлю, как и в случае замены всего каркаса.

Тем не менее основным преимуществом использования кобылок является совсем не экономия. Главный плюс добора – возможность изменить линию свода крыши.

С применением кобылок проще сделать фигурную кровлю, так как стреха может располагаться под любым удобным углом к плоскости крыши.

Помимо этого, нижняя часть кобылок часто украшается резьбой, что само по себе делает строение более изящным.

Технология выполнения подготовительных и кровельных работ с применением кобылок несколько сложнее, чем при устройстве цельного каркаса.

При удлинении стропил при помощи кобылок важно уделить должное внимание креплению самих стропил к опорному брусу или мауэрлату.

Каркас должен иметь хороший упор. Для его обеспечения брус может иметь спил под необходимым углом.

Крепление кобылок производится непосредственно к самим стропилам. Для монтажа используются кровельные гвозди, которые забиваются насквозь с противоположных сторон.

Вышедшие концы необходимо загнуть. Даже пара гвоздей может обеспечить прочное крепление, но для усиления мощности конструкции рекомендуется использовать четыре гвоздя.

Их необходимо забивать в шахматном порядке с расстоянием в 15 см. Такое крепление необходимо для того, чтобы вся конструкция не рухнула под тяжестью скопившегося на кровле снега и льда в зимнее время года.

После монтажа кобылок кровельные работы производятся обычным образом.

Элементы конструкции не герметизируются, так как для обеспечения вентиляции ветровой короб должен быть воздухопроницаем.

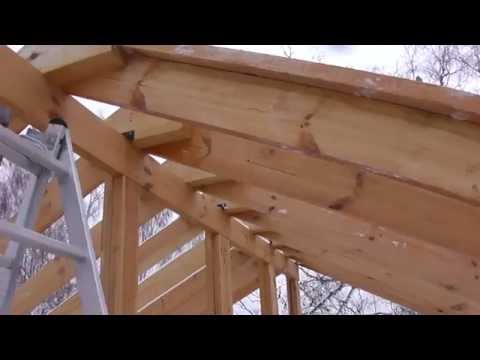

Видео:

Это защитит стреху крыши и карниз от плесени и грибка. Благодаря вентиляционным отверстиям, микроклимат чердачного помещения также будет здоровым.

Особенности проведения работ

В случае применения кобылок стропила обрезаются вровень со стеной. Длина доски для обустройства свеса зависит от желаемой длины стрехи.

К длине свеса необходимо добавить 30 — 50 см на нахлест. Это обеспечит надежное скрепление между каркасом и свесом крыши.

Рекомендуемыми породами древесины являются:

  • лиственница;
  • сосна;
  • кедр и другие хвойные породы.

Срок эксплуатации стрехи крыши напрямую зависит от качества материалов и соблюдения технологии работ. Доска должна быть ровной, желательно без сучков. Использование горбыля не допустимо.

Для того чтобы продлить срок эксплуатации свеса, рекомендуется обработать пиломатериал специальными антисептическими средствами.

После того как доски отобраны и обрезаны под нужный размер, можно приступать к монтажу.

Каркас свеса формируется отдельно по каждой стороне крыши. Для начала размечают и закрепляют первую и последнюю опорные доски.

Затем между ними натягивается шнур, по которому равняются остальные кобылки. Если планируемая длина свеса больше 70 см от уровня стены, то рекомендуется соединить их сплошной деревянной рейкой — это увеличит жесткость конструкции.

После монтажа каркаса свеса выполняется его обрешетка аналогично тому, как проделывалась обрешетка стропильного каркаса свеса.

Когда обрешетка сделана, можно приступать к укладке кровельных материалов.

Видео:

С фронтонной стороны строения выступ обуславливается обрешеткой. Фронтонный выступ должен выходить за плоскость стены не менее чем на 30 см.

По карнизу фронтона целесообразно пристроить козырек с капельником и водосточным желобом.

На самом деле выполнение кровельных работ не является таким сложным процессом, как может показаться на первый взгляд.

При желании построить каркас и покрыть крышу сможет любой человек, имеющий достаточно свободного времени.

Однако людям, не имеющим никакого опыта в строительстве и работе с деревом, не стоит браться за возведение кровли самостоятельно. Лучше нанять бригаду опытных кровельщиков.

Видео:

Если в силу каких-то причин все работы решено проводить своими руками, то можно взять опытного помощника или руководствоваться советами профессионала.

Если удастся избежать ошибок, то в дальнейшем крыша не принесет никаких проблем.

Успешного строительства и проведения кровельных работ!
