сколько весит изделие диаметром 1 метр
Для того чтобы обустроить индивидуальную канализационную систему в собственном загородном доме существует несколько способов. Но несмотря на огромный ассортимент более современных и новейших строительных материалов, наибольшим спросом пользуются кольца из железобетона. Такая популярность достигнута благодаря прочности, надежности, и морозоустойчивости подобных изделий, а также немалое значение имеют и размеры бетонных колец для канализации.

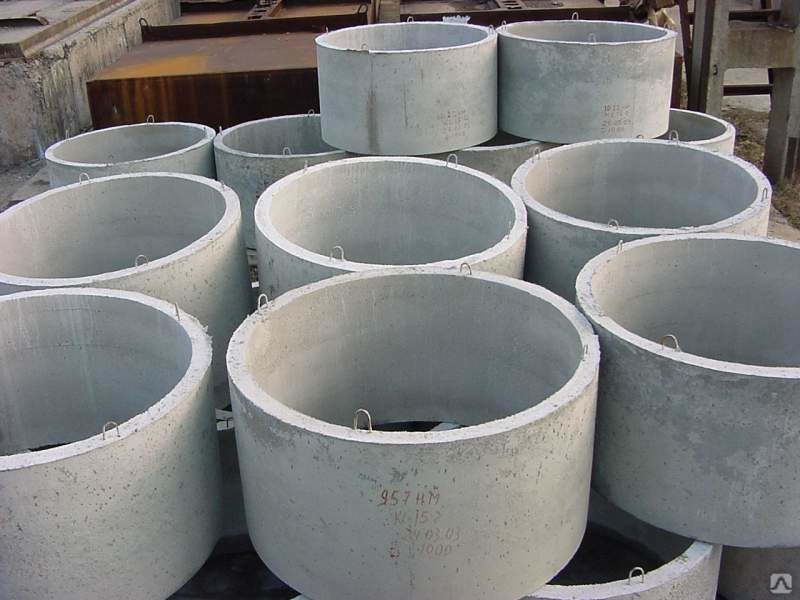

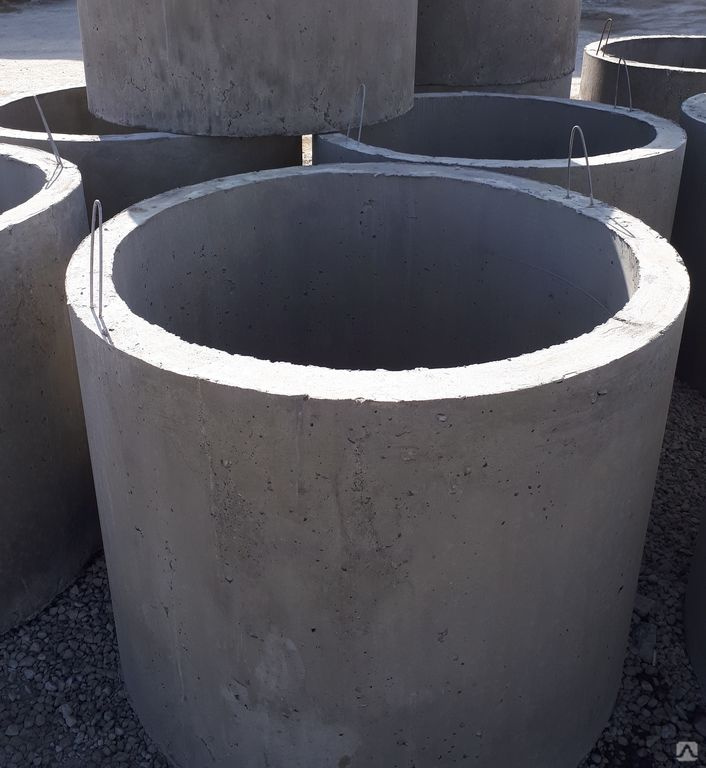

ЖБИ кольца
Основные характеристики бетонных колец
Применение сборных железобетонных конструкций при производстве строительства позволяет значительно сократить сроки производства работ, повышая при этом производительность. Именно кольца считаются изделием, наиболее часто применяемым в процессах строительства.
Область применения
Сфера использования таких изделий может быть самая различная:
- Сооружение питьевых колодцев;
- Обустройство смотровых колодцев, необходимых для контроля состояния систем коммуникации;
- Строительство септиков;
- Обустройство ливневой канализации и т. д.
Схема септика
Преимущества и недостатки
К достоинствам конструкций такого рода можно отнести:
- Высокий уровень прочности;
- Долговечность;
- Морозоустойчивость;
- Простота монтажа;
- Простота эксплуатации;
- Небольшая цена.
Но существует и один существенный недостаток, который кроется в большом весе. Так, например, ответом на вопрос о том, сколько весит бетонное кольцо диаметром 1 метр, становится величина, равная 600 кг. А это говорит о том, что транспортировка подобного изделия к месту застройки невозможна без спецтехники.

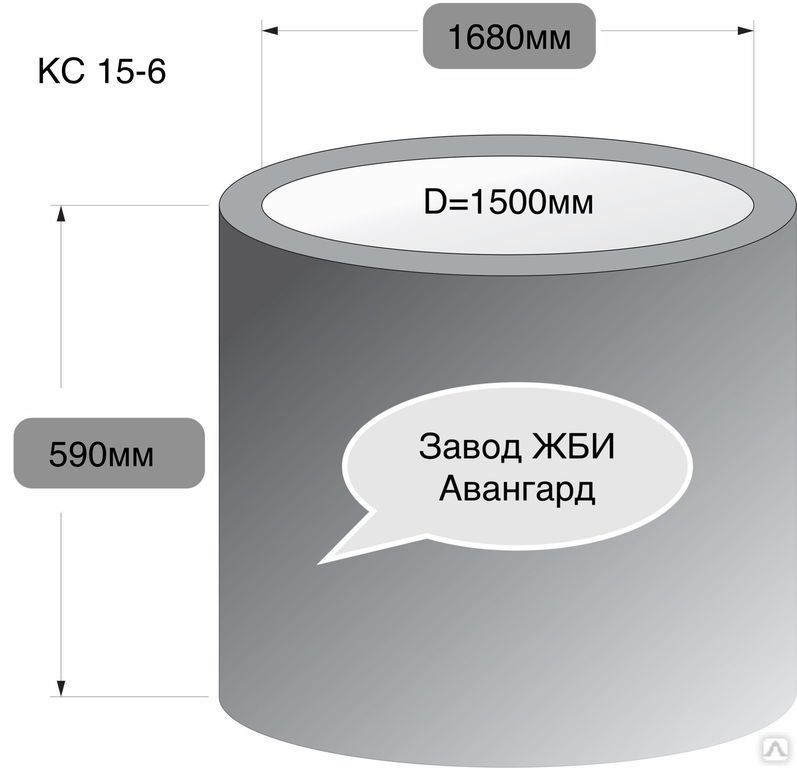

Размеры конструкций
Габаритные размеры вес бетонных колец — это два параметра напрямую связанные между собой. Как масса, так габаритные параметры таких изделий могут быть различными, в зависимости от типа создаваемого изделия и цели его использования.
На сегодняшний день существуют кольца следующих типоразмеров:
- КЦ-10. Высота такого изделия составляет 0,9 м, внешний диаметр – 1,16 м, а вес бетонного кольца 1 метр внутреннего диаметра составляет 0,6 тонны;
- КЦ-15. Такое кольцо именуется средним и обладает следующими параметрами: высота — 0,9 м, внутренний диаметр – 1,5 м, внешний диаметр – 1,6 м, масса изделия – 1 тона;
- КЦ-20. Кольцо выстой – 0,9 м, с весом 1,5 тонны, и диаметрами внешним и внутренним 2 м и 2,2 м соответственно.

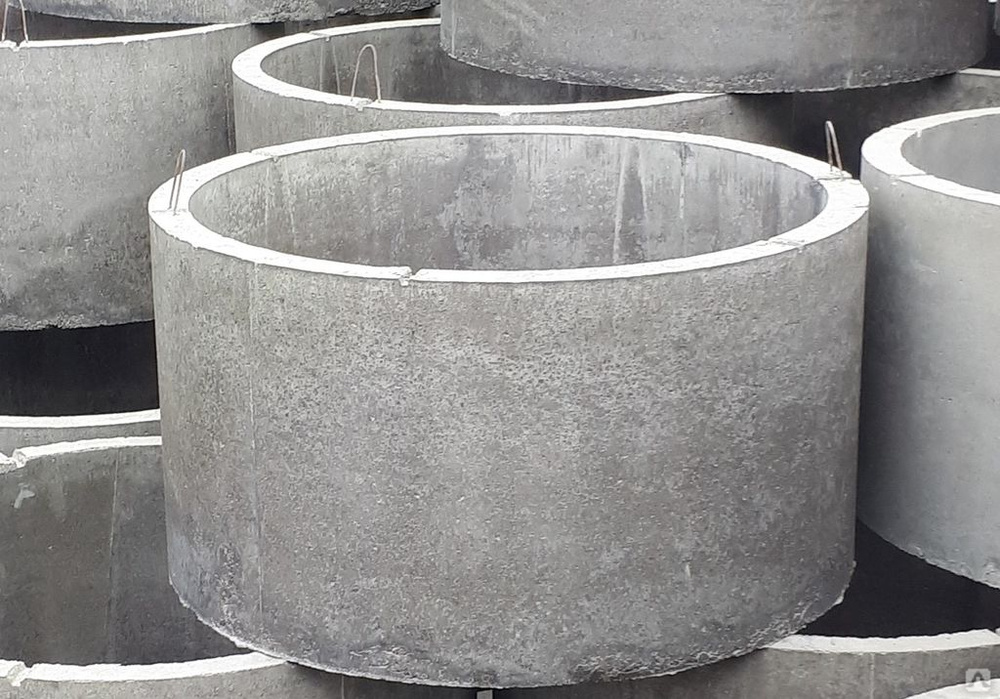

Типоразмеры
Обратите внимание!
Маркировка изделия состоит из букв КЦ или КС и указанием размера внутреннего диаметра изделия в дециметрах.
Современные производители предлагают кольца с диаметром от 0,72 до 2 метров и стандартной высотой в 90 см.
Помимо таких стандартизированных изделий, существуют также и нестандартные, которые называют доборными.
Отличаться такие изделия от типовых могут по следующим параметрам:
- Формой самой конструкции;
- Толщиной стенки, которая варьируется от 65 мм до 115 мм;
- Наличие на поверхности замков, которые позволяют упростить процесс сборки конструкции;
- Высотой;
- Диаметром.
Так, к примеру, можно приобрести бетонные кольца большого диаметра (более 2 м) или даже квадратные изделия.
Квадратные конструкции
Совет. К плюсам использования железобетонных конструкций квадратной формы можно отнести возможность установки их на бетонную плиту.
Это исключает необходимость сооружения бетонной стяжки на дне колодца, да и к тому же вырыть квадратную яму легче, чем круглую.
Типы колец
По типу конструкции такого рода делятся на два основных типа:
- Прямые. Соединение таких колец производится с помощью металлических скоб и цементного раствора;
- С замком — такие изделия наделены кольцевым выступом в верхней части и выемкой в нижней. Установка подобных элементов друг на друга позволяет создавать прочные соединения, что исключает вероятность смещения.

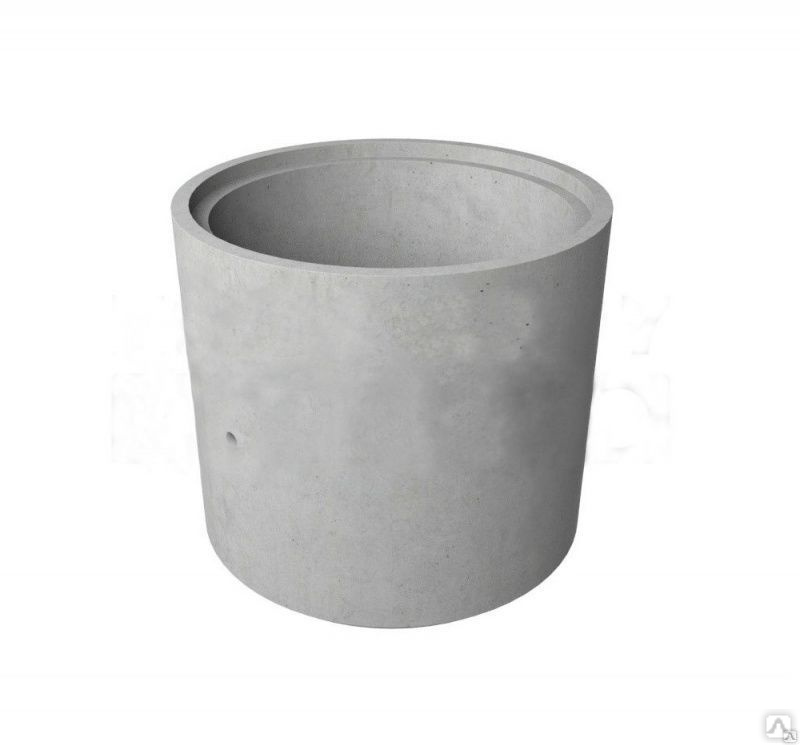

Замковое кольцо
Технология изготовления
Серьезная нагрузка на изделия такого рода в процессе их эксплуатации обуславливает необходимость придания им высоких прочностных показателей. Именно поэтому в процессе производства используют только высококачественный раствор с мелким зерном. Обычно это бетон, относящийся к маркам от М200 до М500.
Процесс изготовления делится на следующие этапы:
- Подготавливается форма для заливки;
- В форму укладывается арматурный каркас;
- Производится заливка готовым бетонным раствором;
- Удаляются пустоты методом вибрации.
Теперь изделию осталось просохнуть в соответствующих микроклиматических условиях.
Изготовление колец в домашних условиях
Если вы решили изготавливать железобетонные кольца своими руками, то непременно должны знать:
- Для получения качественного изделия необходимо использовать цемент марки М400 и выше;
- В качестве мелкого наполнителя должен выступать промытый кварцевый песок;
- Крупный наполнитель – малоокатный гравий.
Инструкция изготовления изделий такого рода в домашних условиях выглядит следующим образом:
- Обустройство опалубки. Вам потребуется соорудить 2 цилиндра, из них 1 для внутреннего диаметра и 1 для внешнего.
Совет. В качестве материалов для изготовления опалубки могут выступать доски, фанера, кровельный лист и т.д.
На фото – опалубка
- Выберете ровный участок и установите на нем внутренний и внешний цилиндры, таким образом, чтобы стенки изделий были равноудалены по всей окружности;
- По периметру опалубки на равных расстояниях расположите 10-12 металлических арматурных стержней диаметром 8-10 мм;
- Полученный каркас необходимо закрепить клиньями, которые будут перемещаться вверх по мере заполнения формы раствором;
- Для того чтобы легко отделить готовое изделие, смажьте стенки формы отработанным машинным маслом;
- Залейте в форму слой бетона около 10 см и утрамбуйте при помощи металлического штыря методом прокалывания. Таким образом заполните всю форму;
- Залитую опалубку укройте плотной тканью для защиты от солнца;
- Через 3-5 дней опалубку можно удалить и оставить изделие просыхать еще 7-14 дней, укрыв его от солнца и увлажняя несколько раз в день.

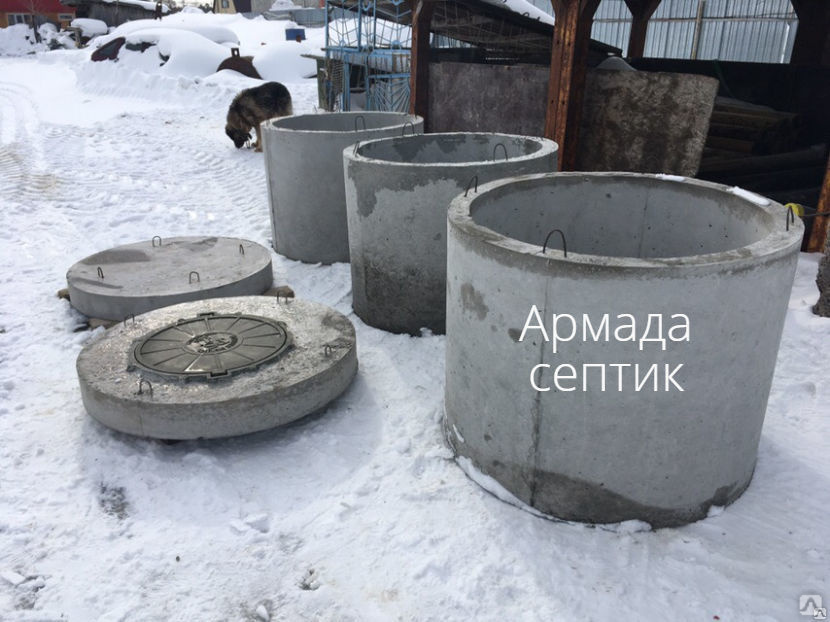

Обустройство канализации из ЖБИ колец
Сооружение колодца
Технология монтажа канализации предусматривает процесс бетонирования дна колодца для того, чтобы предотвратить проникновение сточной воды в почву.
Совет. На современном рынке можно найти кольцами сразу с дном.
Такая конструкция позволит исключить протекание сточных вод, а также проникновение грунтовой воды внутрь канализационного бетонного колодца.
Помимо того, что необходимо произвести изоляцию дна колодца, также нужно гидроизолировать стыки между кольцами.
Для этой цели могут быть использованы следующие строительные материалы:
- Штукатурные смеси;
- Жидкое стекло;
- Резиновые уплотнители.
В заключение

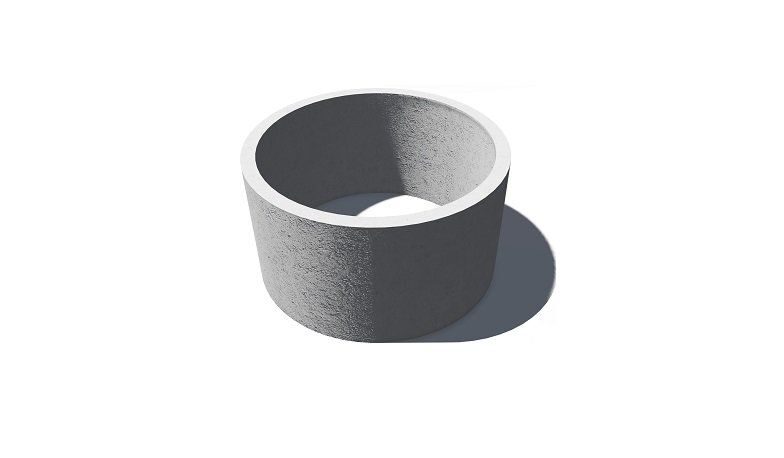

Простые ЖБИ
Бетонные кольца – сборные конструкции, востребованные на современном рынке для различных целей.
Независимо от того какой объект вы собираетесь строить, на современном строительном рынке вы непременно сможете найти конструкции, подходящие по размеру и по форме.Но если подобных изделий все же не найдется, вы без труда сможете изготовить их самостоятельно, ведь процесс этот несложен и позволит сэкономить на транспортных работах. А видео в этой статье раскроет вам еще больше интересной информации о том, какими бывают железобетонные кольца.
Добавить в избранное Версия для печати
Поделитесь:
Статьи по теме
Все материалы по теме
Таблицы размеров бетонных колец согласно ГОСТ. Технические характеристики
Дата: 13 сентября 2017
Просмотров: 7040
Содержание
- Стандартные размеры железобетонных колец
- Крышки для колодцев
- Плиты днища
- Опорные кольца
- Кольца с крышками

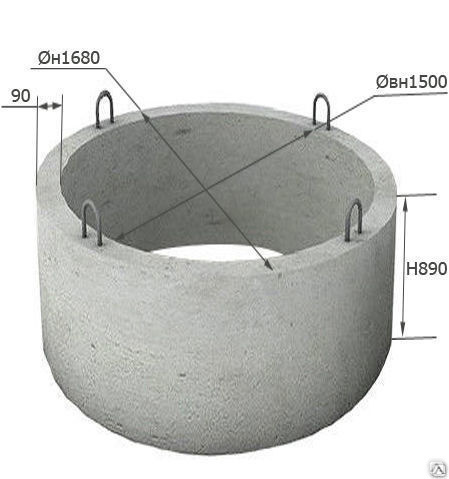

Стандартные размеры железобетонных колец
Наименование | Диаметр D, мм | Диаметр d, мм | Высота h, мм | Толщина, мм | Объем бетона, куб. м | Вес, тонн |
---|---|---|---|---|---|---|
К-10-10 | 1160 | 1000 | 990 | 80 | 0.27 | 0.68 |
К-10-5 | 1160 | 1000 | 490 | 80 | 0.14 | 0.35 |
К-12-10 | 1410 | 1250 | 990 | 80 | 0.33 | 0.82 |
К-12-5 | 1410 | 1250 | 490 | 80 | 0.17 | 0.42 |
К-15-10 | 1680 | 1500 | 990 | 90 | 0.44 | 1.1 |
К-15-5 | 1680 | 1500 | 490 | 90 | 0.22 | 0.55 |
К-20-5 | 2200 | 2000 | 490 | 100 | 0.33 | 0.82 |
К-7-1,5 | 840 | 700 | 145 | 70 | 0.024 | 0.06 |
К-7-10 | 840 | 700 | 990 | 70 | 0.17 | 0.42 |
К-7-5 | 840 | 700 | 495 | 70 | 0.084 | 0. 21 |
КС 7.6 | 840 | 700 | 590 | 70 | 0.3 | 0.25 |
КС10.18а | 1160 | 1000 | 1790 | 80 | 0.46 | 1.15 |
КС10.3 | 1160 | 1000 | 290 | 80 | 0.08 | 0.2 |
КС10.6 | 1160 | 1000 | 590 | 80 | 0.16 | 0.4 |
КС10.9 | 1160 | 1000 | 890 | 80 | 0.24 | 0.6 |
КС10.9а | 1160 | 1000 | 890 | 80 | 0.22 | 0.55 |
КС13.6 | 1410 | 1250 | 590 | 80 | 0.2 | 0.5 |
КС13.9а | 1410 | 1250 | 890 | 80 | 0.28 | 0.7 |
КС13.9б | 1410 | 1250 | 890 | 80 | 0.24 | 0.6 |
КС15.18 | 1680 | 1500 | 1790 | 90 | 0.804 | 2.01 |
КС15. 18а | 1680 | 1500 | 1790 | 90 | 0.75 | 1.88 |
КС15.18б | 1680 | 1500 | 1790 | 90 | 0.72 | 1.8 |
КС15.6 | 1680 | 1500 | 590 | 90 | 0.265 | 0.66 |
КС15.6б | 1680 | 1500 | 590 | 90 | 0.22 | 0.55 |
КС15.9 | 1680 | 1500 | 890 | 90 | 0.4 | 1 |
КС15.9а | 1680 | 1500 | 890 | 90 | 0.35 | 0.88 |
КС15.9б | 1680 | 1500 | 890 | 90 | 0.32 | 0.8 |
КС20.12а | 2200 | 2000 | 1190 | 100 | 0.67 | 1.68 |
КС20.12б | 2200 | 2000 | 1190 | 100 | 0.64 | 1.6 |
КС20.18б | 2200 | 2000 | 1790 | 100 | 1.02 | 2.55 |
КС20. 6 | 2200 | 2000 | 590 | 100 | 0.39 | 0.98 |
КС20.6б | 2200 | 2000 | 590 | 100 | 0.3 | 0.75 |
КС20.9 | 2200 | 2000 | 890 | 100 | 0.59 | 1.48 |
КС20.9б | 2200 | 2000 | 890 | 100 | 0.44 | 1.10 |
КС25.12а | 2700 | 2500 | 1190 | 100 | 0.87 | 2.18 |
КС25.12б | 2700 | 2500 | 1190 | 100 | 0.76 | 1.90 |
КС25.6 | 2700 | 2500 | 590 | 100 | 0.48 | 1.2 |
КС7.3 | 840 | 700 | 290 | 70 | 0.05 | 0.13 |
КС7.9 | 840 | 700 | 890 | 70 | 0.15 | 0.38 |
КЦ12.9 | 1410 | 1250 | 290 | 80 | 0.30 | 0.75 |
КЦ25.12 | 2700 | 2500 | 1190 | 100 | 0. 97 | 2.42 |
ПК-7С | 870 | 650-670 | 360 | 100-110 | 0.036 | 0.09 |
[testimonial_view id=»6″]
Крышки для колодцев
Наименование | Диаметр Dн, мм | Диаметр Dвн, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
---|---|---|---|---|---|
1ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
1ПП 20 | 2200 | 700 | 160 | 0.608 | 1.37 |
1ПП 25 | 2700 | 700 | 180 | 1.031 | 2.45 |
1ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.4 |
1ПП 8 | 1000 | 580 | 170 | 0.134 | 0.33 |
1ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
1ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
1ПП20-1 | 2200 | 700 | 160 | 0. 51 | 1.38 |
1ПП20-2 | 2200 | 700 | 160 | 0.51 | 1.38 |
2ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
2ПП 20 | 2200 | 1000 | 160 | 0.608 | 1.2 |
2ПП 20-2 | 2200 | 1000 | 160 | 0.45 | 1.2 |
2ПП 25 | 2700 | 700 | 180 | 1.031 | 2.4 |
2ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.31 |
2ПП 8 | 1000 | 800 | 170 | 0.134 | 0.33 |
2ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
2ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
2ПП20-1 | 2200 | 1000 | 160 | 0.45 | 1.2 |
3ПП 15 | 1680 | 1000 | 150 | 0.333 | 0.54 |
3ПП 15-1 | 1680 | 1000 | 150 | 0. 21 | 0.53 |
3ПП 15-2 | 1680 | 1000 | 150 | 0.21 | 0.53 |
3ПП 20 | 2200 | 700 | 160 | 0.608 | 1.34 |
4ПП 20-2 | 2200 | 700 | 160 | 0.608 | 1.28 |
КЦП1.20Н | 2200 | 700 | 160 | 0.51 | 1.28 |
КЦП1.25Н | 2700 | 700 | 180 | 0.92 | 2.31 |
КЦП2.25 | 2700 | 700 | 180 | 0.96 | 2.40 |
ПВГ-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
ПВГ-20 | 2240 | 700 | 160 | 0.57 | 1.43 |
ПВГ-25 | 2740 | 700 | 180 | 0.99 | 2.48 |
ПВК-8 | 1000 | 400 | 170 | 0.06 | 0.15 |
ПК-10 | 1200 | 700 | 120 | 0.09 | 0.225 |
ПК-12 | 1450 | 700 | 140 | 0. 18 | 0.45 |
ПК-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
ПК-15-10 | 1720 | 1000 | 140 | 0.21 | 0.52 |
ПК-20 | 2240 | 700 | 160 | 0.54 | 1.35 |
ПК-20-10 | 2240 | 1000 | 160 | 0.5 | 1.25 |
ПК-25 | 2740 | 700 | 180 | 0.96 | 2.4 |
ПК-25-15 | 2740 | 1500 | 180 | 0.74 | 1.85 |
ПКБ8 | 1000 | 400 | 170 | 0.06 | 0.15 |
ПКМ8 | 1000 | 580 | 170 | 0.08 | 0.19 |
ПП 10 | 1160 | 700 | 150 | 0.159 | 0.25 |
ПП 13 | 1410 | 700 | 150 | 0.234 | 0.44 |
ПП10-1 | 1160 | 700 | 150 | 0.1 | 0.25 |
ПП10-2 | 1160 | 700 | 150 | 0. 1 | 0.25 |
ПП13-1 | 1410 | 700 | 150 | 0.18 | 0.45 |
ПП13-2 | 1410 | 700 | 150 | 0.18 | 0.45 |
Плиты днища
Наименование | Диаметр D, мм | Толщина h, мм | Объем бетона, куб.м | Вес, тонн |
---|---|---|---|---|
ПН 7 | 840 | 100 | 0.12 | 0.09 |
ПН10 | 1500 | 100 | 0.18 | 0.45 |
ПН15 | 2000 | 120 | 0.38 | 0.95 |
ПН20 | 2500 | 120 | 0.59 | 1.48 |
ПН25 | 3000 | 140 | 0.98 | 2.45 |
Опорные кольца
Наименование | Диаметр D, мм | Диаметр d, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
---|---|---|---|---|---|
К-1 | 840 | 700 | 180 | 0. 053 | 0.13 |
КО1 | 900 | 600 | 100 | 0.045 | 84 |
КО4 | 840 | 580 | 40 | 0.02 | 40 |
КО6 | 840 | 580 | 70 | 0.02 | 0.05 |

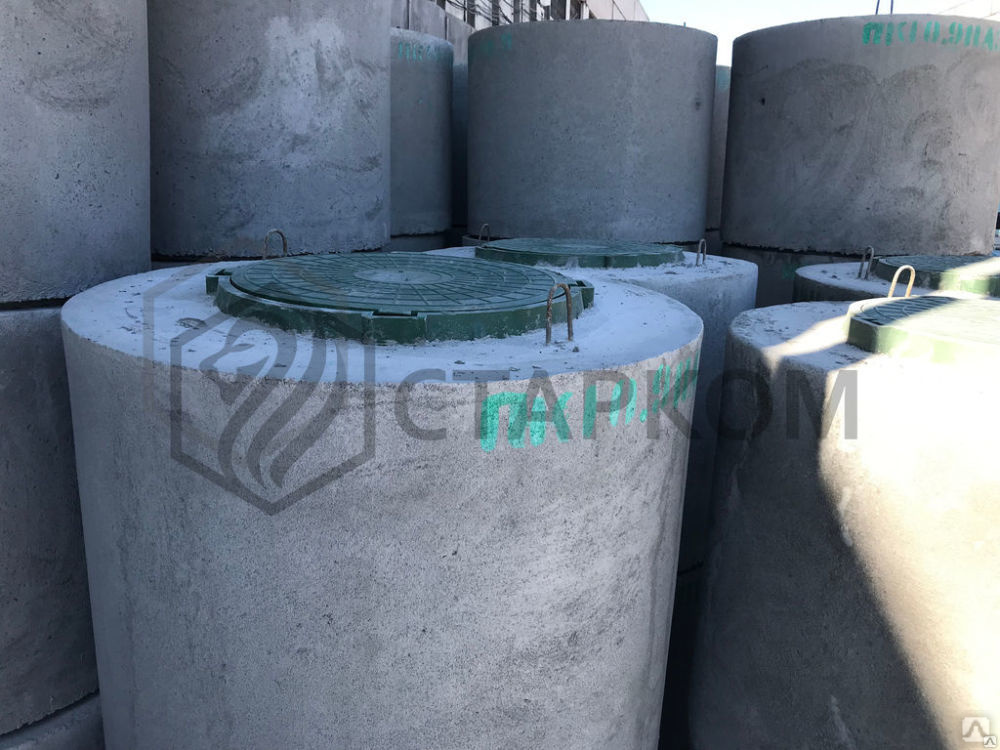

Кольца с крышками
Наименование | Диаметр D, мм | Высота H, мм | Диаметр d, мм | Толщина B, мм | Объем бетона, куб.м | Вес, кг |
---|---|---|---|---|---|---|
ПК 10 | 1160 | 890 | 1000 | 80 | 0.36 | 780 |
ПК 15 | 1680 | 890 | 1520 | 80 | 0.61 | 1400 |
Филонцев Виктор Николаевич
На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.
Размер и объем колодезного кольца
Устройство питьевого колодца и канализации колодца необходимо для частной постройки. Данные сооружения должны удовлетворять санитарным нормам и служить долгие годы. Оптимальным способом для возведения данных объектов будет монтаж бетонных кольцевых изделий.
Содержание
- Виды и назначение бетонных колец
- Таблица размеров колодезного кольца согласно ГОСТ
- Метод изготовления
- Маркировка согласно ГОСТ
- Маркировка размеров и масса
- Пример расшифровки
- Стандартные размеры железобетонных колец
- Дополнительные элементы
- Крышки для колодцев
- Донные плиты
- Опорные кольца
- Кольца с крышками
- Монтаж колодезной конструкции
- Достоинства и недостатки колец из железобетона
- Плюсовые качества колец для колодца
- Недостатки ЖБИ колец
Виды и назначение бетонных колец
Бетонные кольца различаются по конструкции и стандартам размеров согласно госнормам.
По виду конструкции и стандартов размеров диаметр составляет 7 — 20 дм, а высота кольца – 1 — 10 дм.
Бетонные кольца выпускаются следующих видов:
- КО – дополнительные. Кольца КО изготавливаются по заказу при необходимости дополнительной единицы нестандартных габаритов или формы. Они имеют два типа: доборные и кольцо опорное КО. Применяются для установки объектов повышенной сложности и для устройства поворотных конструкций инженерных коммуникаций, а также горловины колодцев.
- Сборные производятся на заводе: они успешно служат в любых условиях, обладают усовершенствованными техническими свойствами: огнеупорность, морозоустойчивость, антикоррозийность.
- КС — стеновые кольца. Они не снабжаются дополнительными крепёжными элементами и используются для обустройства горловин колодцев. Эти жб кольца легко монтируются: поочередно друг на друга укладываются, и швы герметизируются бетонным раствором.
- ПН — днище. Данные железобетонные конструкции имеют герметичное дно, не пропускающее воду. Их чаще всего используют для обустройства канализационных колодцев, отстойников, септиков. Дно обеспечивает защиту конструкции от подземных вод, предотвращает прохождение вредных веществ из бетонной емкости в землю.
- С замком. Эти бетонные кольца представляют собой надёжную конструкцию, обеспечивающую герметичность швов бетонного колодца и повышающую устойчивость к сопровождающим факторам.
- ПП с плитой перекрытия. Они предназначены для монтажа глубоких колодцев. Плита перекрытия обеспечит железобетонному колодцу высокую прочность и долговечность.
Таблица размеров колодезного кольца согласно ГОСТ

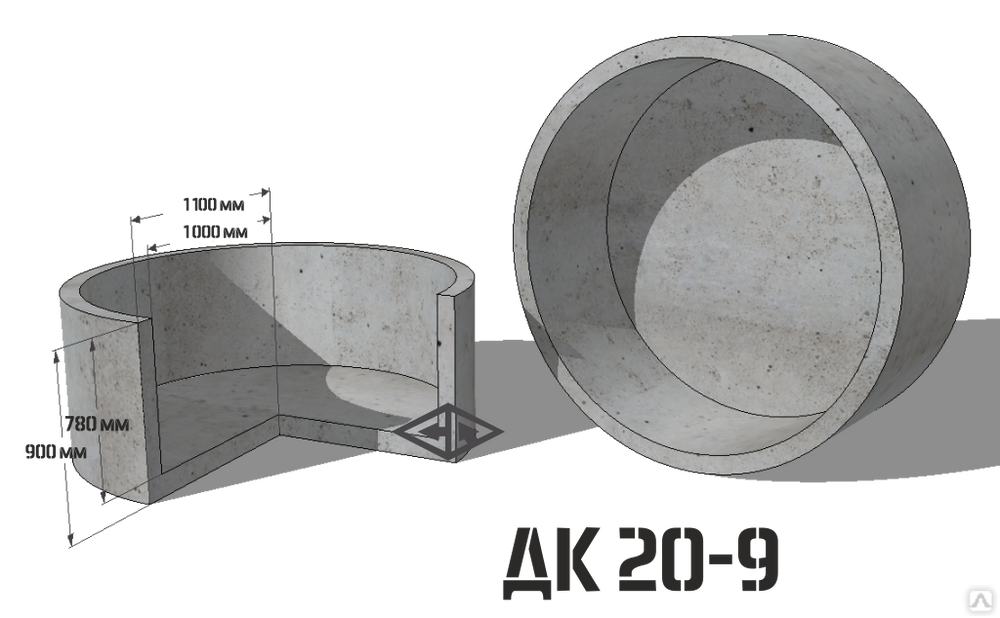

На рисунке продемонстрированы основные обозначения размеров колодезного кольца: высоты, внутреннего диаметра, наружного диаметра, которые применяются далее.
Часто обозначают внешний диаметр, как Dh. Размеры колец, высота в мм, масса одного кольца и объем железобетонных колец представлены в таблице:
Метод изготовления
В производстве колодезных жб колец применяются вибропрессный аппарат или виброформовочный. Виброформа представляет собой 2 опалубки: сердечник и внешняя обечайка. К обечайке закрепляются вибраторы, выполняющие виброуплотнение бетонной смеси. Во время формирования изделий опалубки переставляются специальным краном-балкой. Для каждой новой детали локация смещается.
Вибропресс функционирует в такими вспомогательными устройствами, как бетоносмеситель и бетоноукладчик. Этот аппарат производит кольца лучшего качества, чем виброформа: заглаживает поверхность изделия, формирует надежный торцевой замок. Тогда как в виброформе торцевой замок затирается вручную, что не гарантирует прочность. В производстве колец для колодца применяется смесь повышенной жесткости Ж-3 из бетона класса В15 (M200) и армирование. Арматура укладывается до наполнения формы бетонной смесью. Обычно для армирования применяют сетку Вр (200*200 мм) диаметром 4 мм. Высота армкольца не должна превышать высоту будущего кольца, оно стабилизируется фиксаторами “Звездочка”.
Особо прочные футерованные детали изготавливаются на вибропрессе с помощью полимерного кольца с анкерными ребрами, которое остается внутри изделия. Футерованные жб кольца устойчивы к щелочам, кислотам и нефтепродуктам.
После формования изделия производят распалубку. Далее производят их пропаривание. Это важный этап, суть которого состоит в свойстве вяжущих веществ увеличивать скорость гидратации при увеличении температуры. Кольца жби помещают в парочную камеру после формования, закрывают ее, и на стадии разогрева повышают температуру на 20-25 градусов в час до достижения 70-90 градусов. Затем изделие медленно остывает. В результате пропарочной процедуры железобетонное изделие набирает прочность быстрее, а прошедшие через пропаривание жби получают высочайшую прочность.
Внимание! В домашних условиях изготовить жб кольца, соответствующие стандарту, не представляется возможным.
Маркировка согласно ГОСТ
Кольцевые ЖБИ маркируются следующей аббревиатурой:
КС — стеновые. Если несколько цилиндров установить друг на друга, получится колодец некоей глубины. Внутренний Dвнутр варьируется от 700 мм до 2000мм при толщине 50-100 мм.
ПК — сквозные с крышкой на торце.
КЦД – кольцевые детали с дном.
КЛК – сборные конструкции для ливневой канализации.
КО — кольцо опорное. Ставятся внизу колодезной колонны.
КФК — дренажные. Применяются для канализации.
КВГ — смотровые. Используются для сооружения смотровых колодцев на газо- и водопроводных магистралях.
Маркировка размеров и масса
Размеры в дециметрах указываются сразу после букв: первая цифра – внутренний диаметр, а вторая – высота, увеличенная на 1 см. Сколько весит кольцо и объем, не указывается: масса изделий и объем у всех производителей разная и зависит вида наполнителя, марки цемента, массы арматуры и т.д. Стандартные значения для веса и объема железобетонных колец можно узнать из таблицы.
Пример расшифровки
В обозначении КС 15-6 указывается тип детали (стеновая), внутренний диаметр – 15 дм = 150 см, высота 6 дм = 60 см. Однако в действительности по ГОСТу нормативный размер будет меньше на 1 см, т. е. 59 см. Округляют в маркировке для удобства.
Стандартные размеры железобетонных колец
Учитывают внутренний диаметр бетонных колец для определения размера. Наружный диаметр бетонных колец для колодца или других объектов может меняться в зависимости от их прочности. В таблицах указываются значения для изделий нормативной прочности.
- КС 7-3, КС 7-9 используются редко: для ливневых систем.
- КС 10-3, КС 10-6, КС 10-9 с внутренним сечением 1метр. Это наиболее ходовые колодезные кольца. Оптимальные КС 10.6 проще устанавливаются.
- КС 13.9 производится крайне редко.
- КС 15-6, КС 15-9 подходят для хранения больших объемов. Иногда применяются при сооружении питьевых колодцев, а зачастую — для сооружения септиков/отстойников.
- КС 20-6, КС 20-9, КС 20-12 — кольца ЖБИ 2 метра в диаметре. Двухметровые жб кольца используются для канализации (для септиков). Иногда из них сооружают питьевые колодцы.
- КС 25.12 – деталь с внутренним диаметром 2. 5 метра. Они редко применяются в быту: установка требует спецтехнику.
Дополнительные элементы
Крышки для колодцев
Наименование | Диаметр Dн, мм | Диаметр Dвн, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
---|---|---|---|---|---|
1ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
1ПП 20 | 2200 | 700 | 160 | 0.608 | 1.37 |
1ПП 25 | 2700 | 700 | 180 | 1.031 | 2.45 |
1ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.4 |
1ПП 8 | 1000 | 580 | 170 | 0.134 | 0.33 |
1ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
1ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
1ПП20-1 | 2200 | 700 | 160 | 0. 51 | 1.38 |
1ПП20-2 | 2200 | 700 | 160 | 0.51 | 1.38 |
2ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
2ПП 20 | 2200 | 1000 | 160 | 0.608 | 1.2 |
2ПП 20-2 | 2200 | 1000 | 160 | 0.45 | 1.2 |
2ПП 25 | 2700 | 700 | 180 | 1.031 | 2.4 |
2ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.31 |
2ПП 8 | 1000 | 800 | 170 | 0.134 | 0.33 |
2ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
2ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
2ПП20-1 | 2200 | 1000 | 160 | 0.45 | 1.2 |
3ПП 15 | 1680 | 1000 | 150 | 0. 333 | 0.54 |
3ПП 15-1 | 1680 | 1000 | 150 | 0.21 | 0.53 |
3ПП 15-2 | 1680 | 1000 | 150 | 0.21 | 0.53 |
3ПП 20 | 2200 | 700 | 160 | 0.608 | 1.34 |
4ПП 20-2 | 2200 | 700 | 160 | 0.608 | 1.28 |
КЦП1.20Н | 2200 | 700 | 160 | 0.51 | 1.28 |
КЦП1.25Н | 2700 | 700 | 180 | 0.92 | 2.31 |
КЦП2.25 | 2700 | 700 | 180 | 0.96 | 2.40 |
ПВГ-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
ПВГ-20 | 2240 | 700 | 160 | 0.57 | 1.43 |
ПВГ-25 | 2740 | 700 | 180 | 0.99 | 2.48 |
ПВК-8 | 1000 | 400 | 170 | 0. 06 | 0.15 |
ПК-10 | 1200 | 700 | 120 | 0.09 | 0.225 |
ПК-12 | 1450 | 700 | 140 | 0.18 | 0.45 |
ПК-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
ПК-15-10 | 1720 | 1000 | 140 | 0.21 | 0.52 |
ПК-20 | 2240 | 700 | 160 | 0.54 | 1.35 |
ПК-20-10 | 2240 | 1000 | 160 | 0.5 | 1.25 |
ПК-25 | 2740 | 700 | 180 | 0.96 | 2.4 |
ПК-25-15 | 2740 | 1500 | 180 | 0.74 | 1.85 |
ПКБ8 | 1000 | 400 | 170 | 0.06 | 0.15 |
ПКМ8 | 1000 | 580 | 170 | 0.08 | 0.19 |
ПП 10 | 1160 | 700 | 150 | 0. 159 | 0.25 |
ПП 13 | 1410 | 700 | 150 | 0.234 | 0.44 |
ПП10-1 | 1160 | 700 | 150 | 0.1 | 0.25 |
ПП10-2 | 1160 | 700 | 150 | 0.1 | 0.25 |
ПП13-1 | 1410 | 700 | 150 | 0.18 | 0.45 |
ПП13-2 | 1410 | 700 | 150 | 0.18 | 0.45 |
Донные плиты
Наименование | Диаметр D, мм | Толщина h, мм | Объем бетона, куб.м | Вес, тонн |
---|---|---|---|---|
ПН 7 | 840 | 100 | 0.12 | 0.09 |
ПН10 | 1500 | 100 | 0.18 | 0.45 |
ПН15 | 2000 | 120 | 0.38 | 0.95 |
ПН20 | 2500 | 120 | 0.59 | 1.48 |
ПН25 | 3000 | 140 | 0. 98 | 2.45 |
Опорные кольца
Наименование | Диаметр D, мм | Диаметр d, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
---|---|---|---|---|---|
К-1 | 840 | 700 | 180 | 0.053 | 0.13 |
КО1 | 900 | 600 | 100 | 0.045 | 84 |
КО4 | 840 | 580 | 40 | 0.02 | 40 |
КО6 | 840 | 580 | 70 | 0.02 | 0.05 |
Кольца с крышками
Наименование | Диаметр D, мм | Высота H, мм | Диаметр d, мм | Толщина B, мм | Объем бетона, куб.м | Вес, кг |
---|---|---|---|---|---|---|
ПК 10 | 1160 | 890 | 1000 | 80 | 0.36 | 780 |
ПК 15 | 1680 | 890 | 1520 | 80 | 0. 61 | 1400 |
Монтаж колодезной конструкции
До монтажа колодезной конструкции необходимо выполнять следующий план действий:
- Определение места. Питьевые колодцы и септики устанавливаются на расстоянии не менее 5 метров от жилого помещения. К месту монтажа должен быть свободный подъезд техники и грунтовые воды должны быть на определенной глубине.
- Рытье котлована. Глубина ямы должна составлять высоту 2 кольцевых деталей. Из щебня и песка на дно насыпают дренажную подушку не менее 0,5 метра толщиной.
- Укладка. Внизу устанавливается изделие с днищем. ЖБИ устанавливаются автокраном. Места стыковок обрабатываются раствором. Иногда стыковочные швы укрепляются металлизированными скобками.
Затем к колодцу подсоединяются коммуникации, засыпают котлован, закрывают колодец сверху плитой.
Важно! ЖБ кольца для канализации и колодцев не могут устанавливаться в районах вечной мерзлоты сейсмичности выше 8 баллов. В этих природных условиях необходимы дополнительные решения.
В ЖБИ бетон и арматура замоноличиваются и образуют единый композит: оба составляющих работают вместе, сочетая свойства материалов.
Плюсовые качества колец для колодца
- высокая огнестойкость;
- высокая прочность: противодействие к механическим и атмосферным воздействиям. И со временем прочность возрастает;
- неограниченный эксплуатационный срок;
- изделиям можно придавать нужную форму прямо на месте стройки;
- сейсмоустойчивость;
- практичность;
- простота монтажа благодаря крепежным деталям, скобам и выступам.
Высочайшая прочность и удобство монтажа позволяют сооружать глубокие конструкции.
Основным недостатком являются:
- слишком большой вес бетонного кольца, что усложняет транспортировку и монтаж. ЖБИ обычно выпускаются стандартных параметров;
- внутренние напряжения в железобетоне могут вызвать образование трещин до эксплуатации, поэтому нужны профилактические рабор=ты и контроль;
- высокая стоимость армированных ЖБИ.
Железобетонные кольца , все размеры
Производственное обьединение | В отрасли с 2008 года | С нами надежно, качественно, выгодно, быстро, удобно и на долго!
Кольца из железобетона изготовляются для сооружения канализационных, водопроводных и газопроводных колодцев. Данные изделия производятся на вибропрессовочном оборудовании и проходят процедуру пропаривания. Это позволяет обеспечить высокую прочность и долговечность железобетонных колец.
В среднем при морозоустойчивости и стойкости к механическим или химическим воздействиям, такие кольца способны служить не менее 25 лет.
Стандартные бетонные кольца имеют массу 600 кг и следующие размеры: высота – 90 см, толщина стенок – 80 мм, внутренний диаметр – 100 см. Также производятся кольца других габаритов: их масса может варьироваться в диапазоне от 250 кг до 1 тонны. Стоимость изделий зависит от диаметра и толщины стенок, а также, вида арматуры.
Для армирования колец используется высококачественная проволока. Крышки и днища колец армируются с помощью стальной арматуры.
Железобетонные кольца обладают следующими преимуществами:
Удобство монтажа. При устройстве колодца с помощью бетонных колец можно легко создать гидроизоляцию.
Надежность. Кольца оборудованы специальными замками (фальцами), которые обеспечивают прочную фиксацию колец друг с другом. Это означает, что смещение колец в процессе эксплуатации полностью исключено.
Устойчивость к внешним воздействиям. В процессе изготовления кольца проходят обработку влагостойкими и морозостойкими добавками.
Долговечность. Средний срок службы колец – 60-70 лет.
Таблица соотношения объёма ЖБ-кольца с его диаметром
Наименование | Объём, м3 | Толщина стенки, см | Масса, кг | Высота, см | Внутренний диаметр, см |
КС 7-9 | 15]»>0,15 | 7 | 380 | 90 | 70 |
КС 7-6 | 0,1 | 7 | 250 | 60 | 70 |
КС 10-9 | 0,23 | 8 | 600 | 90 | 100 |
КС 10-3 | 1]»>0,1 | 8 | 200 | 30 | 100 |
КС 10-6 | 0,16 | 8 | 400 | 60 | 100 |
КС 7-3 | 0,05 | 7 | 130 | 30 | 70 |
КС 15-3 | 14]»>0,14 | 9 | 320 | 30 | 150 |
КС 20-9 | 0,59 | 10 | 147 | 90 | 200 |
КС 15-6 | 0,26 | 9 | 670 | 60 | 150 |
КС 15-9 | 4]»>0,4 | 9 | 960 | 90 | 150 |
КС 20-6 | 0,39 | 10 | 980 | 60 | 200 |
Ввиду большой массы железобетонных колец для их установки требуется специализированная техника и оборудование.
Представительство «Мособлкомплект» в г.Москве
125476, Москва, ул. Василия Петушкова, д.8
8 (495) 642-43-87 (многоканальный), 8 (495) 949-56- 20
ПРЕДСТАВИТЕЛЬСТВО «МОСОБЛКОМПЛЕКТ» В ЦФО 125476, г. Москва, ул. Василия Петушкова, д.8
8 (495) 642-43-87
8 (903) 628-99-08
MOSOBLKOMPLEKT@MAIL. RU
- ЖБИ для кирпичных домов
- ЖБИ для монолитных домов
- ЖБИ одноэтажных промзданий
- ЖБИ многоэтажных промзданий
- Железобетон для ЖД Дорог
- Железобетон для автодорог
- ЖБИ для коммуникаций
- Чугунные, стальные изделия
- Благоустройство, дизайн
- Энергожелезобетон, опоры СВ
- Забор, столбы ограждения
- Индивидуальные ЖБИ
- Другая продукция
Политика конфиденциальности
Копирование материалов сайта запрещено.
ООО «Мособлкомплект» © 2008-2021 Все права защищены.
Кольца бетонные перфорированные, характеристики, размеры и цены
Железобетонные изделия являются оптимальными для эксплуатации в неблагоприятных условиях при постоянном контакте с агрессивными и токсичными жидкостями или веществами. Поэтому ЖБИ кольца с перфорацией так востребованы при оборудовании канализационных систем, а именно для дренажа стоков или колодцев с питьевой водой. Они выдерживают повышенные механические нагрузки, долговечны и экономичны.
Оглавление:
- Плюсы применения
- Область использования
- Технические параметры
- Расценки
- Советы по выбору
Основные преимущества
Железобетонное кольцо с перфорацией выгодны по следующим причинам:
- высокая скорость монтажа даже с учётом времени герметизации стыков цементным раствором;
- стойкость к резким перепадам температур благодаря минимальному влагопоглощению;
- доступная стоимость;
- отсутствие необходимости создания особых условий эксплуатации;
- срок службы более 25 лет;
- отличная ремонтопригодность;
- совместимость со всеми типами грунтов.
Сферы применения
Приобрести перфорированные железобетонные кольца можно для:
- фильтрационного или питьевого колодца;
- выгребной ямы из бетонных колец;
- отстойников канализационных или ливневых систем.
Конструкция и характеристики
Перфорированные кольца изготавливаются в соответствии с требованиями ГОСТ 8020.90 и представляют собой ЖБИ с равномерно распределёнными вдоль боковой поверхности отверстиями диаметром 50 мм. Общее их количество – 32, основное назначение – фильтрационная функция.
Бетонные кольца для канализации изготавливаются в специальных формах с применением армирования, благодаря чему они выдерживают значительные механические воздействия грунта, веса накопленной жидкости или вязкой массы без деформаций и разрушения. Технология перфорации позволяет предотвратить растрескивание боковых стен в условиях резких температурных перепадов и предельных нагрузок.
Изготавливаются со следующими размерами:
- высота – 500-1000 мм;
- диаметр – 700-2000 мм;
- толщина боковых стенок – 70-140 мм.
Масса варьируется в пределах от 230 до 2300 кг, в зависимости от размеров и марки раствора. То есть монтаж можно выполнить только при помощи подъёмной спецтехники.
Почему кольца выгоднее труб?
При создании различных дренажных и канализационных систем часто используют конструкции из бетона или стали. Практика показывает, что кольца выгоднее перфорированных труб по следующим причинам:
- перфорация выполнена таким образом, что при повышенных нагрузках отверстия практически не подвержены засорению;
- больший объём бетонного резервуара обеспечивает лучшую производительность;
- эксплуатируются в неустойчивых грунтах;
- можно купить изделия с подходящими размерами по оптимальной стоимости;
- возможность выполнения их ремонта;
- высокая стойкость к химически активным средам.
От чего зависит цена?
Стоимость ЖБИ зависит от таких факторов:
- размеров;
- марки бетона, применяемого в производстве;
- назначения, например, стоимость конструкции для питьевого колодца будет выше той, которая используется для дренажа;
- именитости компании-производителя, соответствия стандартам качества.
Как выбрать кольцо?
Перед покупкой нужно убедиться, что они соответствуют следующим критериям:
- объем позволяет обеспечивать нужный уровень производительности создаваемой системы;
- армирование должно быть качественным с применением сетки и без выступающих наружу стальных прутков;
- прочность подходит под технические условия монтажа и эксплуатации, отвечает действующим нормам и требованиям;
- на поверхности отсутствуют дефекты: трещины, сколы, неровности;
- подходят под основное назначение, то есть при использовании колец для питьевой воды они соответствуют гигиеническим нормам, если для бетонных дренажных колодцев – то имеют достаточное число отверстий нужной формы.
Одним из важных конструктивных параметров при выборе считается наличие обычных торцов или замковых. Подходящий вариант определяется на основе типа остальных колец, монтируемых в системе для обеспечения плотного контакта и герметичного соединения.
Более выгодными являются замочные стыки, так как они увеличивают прочность шва на сдвиг и деформацию. Снижается расход цементно-песчаного раствора, что повышает экономичность.
В Таблице приведены средние цены на перфорированные кольца, изготовленные из железобетона.
Наименование | Внутренний диаметр, мм | Внешний диаметр, мм | Высота, мм | Вес, кг | Стоимость, рубли |
КС 7.9 | 700 | 860 | 890 | 366 | 1900 |
КС 10.9 | 1000 | 1160 | 890 | 600 | 2100 |
КС 15.9 | 1500 | 1680 | 890 | 1000 | 3100 |
КС 20.9 | 2000 | 2200 | 890 | 1480 | 4800 |
Железобетонные кольца для колодцев, днища колодцев и крышки для колодца от 1265 рублей
Железобетонные кольца в Череповце от производителя
ЖБ кольца в наличии
Завод ЖБИК выпускает кольца для колодцев и все необходимые доборные элементы: от днища до крышки, от пластикового люка до домика. Склады завода позволяют иметь большие объемы товара в наличии. Если Вам необходимо купить колодезные кольца в Череповце поштучно или приобрести канализационные колодцы в полной комплектации, Вы можете сделать это у нас. Доставка в день обращения. Отгрузка по Вологодской области и по России. Любые объемы от единицы продукции.
Все изделия соответствуют ГОСТ и имеют паспорта качества.
Цены на железобетонные кольца
Наименование ЖБИ | Размеры ЖБИ | Вес ЖБИ, кг | Цена, руб (без НДС) |
Железобетонное кольцо КС 10-9 станд. | 1000х900х80 | 600 | 2645 |
Железобетонное кольцо КС 10-9 | 1000х900х80 | 600 | 2600 |
Железобетонное кольцо КС 10-6 | 1000х600х80 | 400 | 2100 |
Железобетонное кольцо КС 10-3 | 1000х300 | 200 | 1670 |
Железобетонное кольцо КПН 10 станд. | 1000х900х80 | 900 | 4400 |
Железобетонное кольцо КПН 10 пресс | 1000х900х80 | 900 | 4400 |
Железобетонное кольцо КПН 20-6 | 2000х600х100 | 14900 | |
Железобетонное кольцо КПН 15-6 | 1500х600х100 | 8400 | |
Железобетонное кольцо КПН 10-6 | 1000х600х80 | 3900 | |
Железобетонное кольцо КС 15-9 | 1500х900х100 | 1000 | 5050 |
Железобетонное кольцо КС 15-6 | 1500х600х100 | 650 | 3550 |
Железобетонное кольцо КС 15-3 | 1500х300х100 | 325 | 3300 |
Железобетонное кольцо КПН 15-9 | 1500х900х100 | 1900 | 9900 |
Железобетонное кольцо КПН 20-9 | 2000х900х100 | 3000 | 17200 |
Железобетонное кольцо КС 20-9 | 2000х900х100 | 1450 | 7800 |
Железобетонное кольцо КС 20-6 | 2000х600х100 | 980 | 5450 |
Железобетонное кольцо КС 7-9 | 700х900х70 | 360 | 2050 |
Железобетонное кольцо КС 7-6 | 700х600х70 | 240 | 1840 |
Железобетонное кольцо КС 7-3 | 700х300х70 | 120 | 1265 |
Железобетонное кольцо КС 8-9 | 800х900х80 | 480 | 2200 |
Железобетонное кольцо КС 8-6 | 800х600х80 | 320 | 2100 |
Железобетонное кольцо КС 8-3 | 800х300х80 | 160 | 1553 |
Цены на железобетонные крышки
Наименование ЖБИ | Размеры ЖБИ | Вес ЖБИ, кг | Цена, руб (без НДС) |
Железобетонная крышка ПП 10-1 | 1160х140 | 250 | 2250 |
Железобетонная крышка ПП 10-2 | 1160х140 | 250 | 2650 |
Железобетонная крышка ПП 10-7/0,7/ | 1160х70 | 125 | 1200 |
Железобетонная крышка ПП 10 с люком | 1160х70 | 125 | 3150 |
Железобетонная крышка 1ПП 15-1 | 1700х150 | 720 | 6500 |
Железобетонная крышка 2ПП 15-2 = 1ПП 15-2 | 1700х150 | 720 | 7300 |
Железобетонная крышка 3ПП 15-1 | 1700х150 | 720 | 6500 |
Железобетонная крышка 3ПП 15-2 | 1700х150 | 720 | 7300 |
Железобетонная крышка 1ПП 20-1 | 2200х150 | 1380 | 10500 |
Железобетонная крышка 1ПП 20-2 | 2200х150 | 1380 | 14100 |
Цены на железобетонные днища, опорное кольцо, люки, опорные подушки, отмостку для колодца
Наименование ЖБИ | Размеры ЖБИ | Вес ЖБИ, кг | Цена, руб (без НДС) |
Железобетонное днище ПН10 | 1160х100 | 350 | 2000 |
Железобетонное днище ПН-15 | 1700х120 | 900 | 5300 |
Железобетонное днище ПН-20 | 2200х120 | 1480 | 9450 |
Железобетонное кольцо опорное д600h70 | 840х80 | 57 | 900 |
Люк пласт. тип Л | 1200 | ||
Люк пласт. тип Т | 1400 | ||
Люк антивандальный | 840х70 | 85 | 1440 |
Люк чугунный | 6000 | ||
Отмостка для колодца | 1020х1020х60 | 100 | 1150 |
Опорные подушки | |||
Опорная подушка ОП 5-2 | 5100х2500х1400 | 45 | 340 |
Опорная подушка ОП 5-4 | 5100х3800х1400 | 65 | 540 |
Опорная подушка ОП 4-4 | 3800х3800х1400 | 50 | 390 |
Полный ассортимент
Завод производит все материалы для колодезного строительства. Все товары Вы можете купить как в полной комплектации, так и по отдельности в любом необходимом количестве:
- Железобетонные кольца классические;
- Железобетонные кольца с донышком;
- Крышка для колодца пластиковая;
- Крышка бетонная на колодец;
- Днище для колодца;
- Пластиковые люки;
- Домики для колодцев.
Фотографии нашей продукции
Почему
ЖБ кольца — лучший материал для колодцаКак мы производим кольца для колодца
Все железобетонные кольца изготовлены на основе природного камня и бездобавочного цемента 500-D0. Состав и отработанный процесс производства гарантируют высокий уровень качества готовых ЖБ изделий.
В производстве бетонных колец мы используем две технологии: прессование и виброкольцевание. Отличаясь высокой скоростью исполнения, прессование позволяет быстро производить большие объемы.
Колодец для загородного дома
Стремление жителей мегаполисов иметь собственный загородный дом огромными темпами увеличивает индивидуальное жилищное строительство. Ключевое место в теме благоустройства частного дома занимают инженерные коммуникации. Проще всего решить вопрос автономного водоснабжения можно с помощью колодца. Для многих из нас колодец на даче — это настолько необходимая вещь, что люди, порой, отказываются от приобретения отличного участка земли, если земля не способна дать воду.
Безопасность и взаимозаменяемость бетонных колец
Как бы ни развивалась промышленность, до сих пор самым популярным стройматериалом для постройки колодца являются бетонные кольца. Одно из незаменимых свойств ЖБ колец — это их экологичность. Они не выделяют вредных примесей, и вода, которую Вы будете пить, сохранит полезные свойства, дарованные природой.
Кроме того, кольца для колодцев отличаются высокой степенью прочности, как и любые другие изделия из железобетона. Поэтому и колодец, и септик из бетонных колец будут Вам долго служить, не требуя реконструкции.
Но даже если время возьмет свое и потребуется ремонт, технология постройки колодца из бетонных колец позволит Вам относительно легко выполнить замену износившихся элементов. Железобетонные колодцы хороши тем, что кольца являются взаимозаменяемыми: Вам не придется заказывать переделку всей конструкции и переплачивать.
Кольца для колодцев с донышком: два в одном
Бетонные кольца в Череповце устанавливают для колодцев и септиков. Кольца железобетонные, которые имеют глухое дно, являются готовым изделием, незаменимым при сооружении герметических резервуаров.
Для того чтобы упростить установку септика, используют бетонные кольца в Череповце с донышком, которые минимизируют временные и финансовые затраты на установку. Быстрой и качественной установке кольца для колодца также способствует наша продукция — ЖБ кольцо с донышком.
КДН 10.9 является доступным кольцом для колодца в Череповце и других городах региона. Паспорт качества на всю продукцию нашей компании является залогом качества и долговечности железобетонных изделий.
Вместе с ЖБ кольцами Вам могут пригодиться:
расшифровка маркировки, стандартные размеры
Один из самых простых способов сделать колодец любого назначения – собрать его из бетонных или пластиковых заготовок. Бетон более привычен и надежен, поэтому обычно в приоритете. Но чтобы определиться с конструкцией, нужно знать размер колец для колодца. Они определены стандартом, хотя, как обычно, масса ТУ и ДСТУ.
Содержание артикула
- 1 Виды бетонных колодезных колец
- 1.1 Плиты перекрытия и основания
- 1.2 Как выбрать размер
- 2 Размер колец для колодца по ГОСТ
- 2.1 Расшифровка маркировки
- 100 9007 100 9001 Размеры колодезных колец 100 9001
- 3 Как проверить размер колец для колодца по ГОСТ
- 4 Какие лучше и как определить качество
Виды бетонных колодезных колец
Бетонные кольца применяются при строительстве колодцев различного назначения. Применяются для сбора питьевой, канализации, канализационных колонок и отстойников, резервуаров. Они также используются для строительства канализационных резервуаров и септиков. ГОСТ 8020-90 определяет все виды продукции для изготовления сетей и колодцев в частности. Не все из них используются в быту. Наиболее часто применяют следующие виды колец:
По стандарту стенки колец могут иметь технологический уклон не более 1,5%. Но при этом толщина стенки и внутренний диаметр в середине высоты должны совпадать с нормативными. В целом ровные стены, отсутствие каверн и щелей – признак нормального качества.
Плиты пола и основания
Даже при строительстве колодцев могут понадобиться плиты. Некоторые из них размещаются снизу, другие закрываются сверху. При сооружении питьевых колодцев бетонные плиты кладут редко – чаще из них хорошо получается дом. При сборке септиков из колодезных колец часто заливают фундаментную плиту, а не укладывают в готовом виде. Так что без этих продуктов можно обойтись, но их использование сокращает время работы. Вообще в ГОСТе есть такие виды плит для колодцев:
Стандартные размеры плит
Стандарт допускает наличие фаски на боковых гранях плит, выполненных в цельных формах. А вот качество бетона, отсутствие трещин, каверн и других серьезных изъянов – все это признаки нормального качества.
Как подобрать размер
Когда вы определились с конструкцией колодца, вы знаете какое дно хотите, как и чем будете накрывать колодец, самое главное определиться с размером колодца СС. Все остальные элементы выбираются из того же типоразмера. Они разработаны, чтобы соответствовать друг другу. А количество звеньев определяется исходя из необходимого объема или приблизительно рассчитывается исходя из глубины залегания водоносного горизонта. Для отстойников, септиков, ливневых колодцев их считают исходя из необходимого объема хранения.
Все типы колодезных колец должны быть одного размера.
Если говорить о питьевых колодцах, то их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донная плита не ставится – необходим открытый доступ к водоносному горизонту. При сборке колодца для стоков, отстойника или септика нижнее звено лучше брать прямо снизу – и монтаж проще, и герметичность обеспечена. Другой вариант – нижняя плита и установленное на ней кольцо КС или КО. КО ставится, если есть необходимость утяжелить нижнюю часть.
Размер колец для колодца по ГОСТ
Для изготовления колец колодезных применяют бетон марки М200. Его составляющие – цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура. Обратите внимание, что ЖБИ с арматурой внутри – это отдельная категория. Так что если вам нужны железобетонные кольца для колодца, их нужно искать отдельно. Не все заводы выпускают такую продукцию.
Размеры колец для бетонного колодца: внутренний диаметр, высота и толщина стенки
Расшифровка маркировки
Для питьевых колодцев часто применяют только один вид колодезных колец — КС. В маркировке есть две цифры, разделенные точкой. Например, КС 10.6. Первая цифра — внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, это первое число нужно умножить на десять (на самом деле просто добавить ноль в конце). Например, КС 10,6 — внутреннее сечение 10*10=100 см. КС 15.9- 15*10=150 см.
Маркировка бетонных колец указывает внутренний размер и высоту
Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: нужно умножить на 10 (после числа прибавить ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10,6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10=90 см (по ГОСТу — 890 мм, то есть 89см).
В абзаце ниже приведена выдержка из ГОСТ 8020-90, где указаны точные размеры. Если посмотреть на цифры, то мы видим, что высота везде в маркировке округлена. Показано больше, чем должно быть по стандарту. Так что учтите, что на самом деле высота будет на 1 см меньше. И это не отклонение, а соответствие ГОСТу. Например, КС 10,6 по стандарту имеет высоту 59 см, а если расшифровать, то получается 60 см. Это нужно учитывать при замерах.
Какие бывают размеры колодезных колец
Размер колец для колодца принято определять по внутреннему диаметру. Именно он указывается при маркировке. Внешний диаметр может быть больше или меньше, в зависимости от того, обычной прочности кольцо или усиленное. В таблице приведены параметры для изделий нормальной прочности.
Если говорить о массе колец, то она зависит от нескольких факторов. Во-первых, это марка бетона, тип заполнителя. Второе – это количество и размеры (вес) арматуры. Третье — толщина стенки. Так что у каждого производителя свой вес. Выше представлена таблица одного из заводов. Обратите внимание: толщина стен указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТ, там для КС 7 минимальная толщина стенки 14 см. Для КС 10 уже 16 см, а тут 18 см, 20 см. Так что те, что будут делать по стандарту, будут примерно в два раза тяжелее.
Как проверить размер колец колодезных по ГОСТ
Выбор производителя колец колодезных обычно головная боль. Обычно есть несколько производителей разных размеров. Кому следует отдать предпочтение? Можно собрать отзывы соседей и так выбрать пару производителей. Тогда вам стоит прокатиться и увидеть своими глазами, ведь у каждого свое «нормальное качество». На что обратить внимание и как осмотреть колодезные кольца? Вот как тот же ГОСТ определяет чек.
Измерения производятся на двух перпендикулярных диаметрах. Это означает, что выбрана одна из точек. Напротив него будет располагаться второй, а два других по перпендикуляру (прямой, проведенной под углом 90° — как на рисунке).
Как проверить размер бетонного кольца для колодца
- Толщину стенки измеряют в четырех точках друг напротив друга попарно. Причем желательно проверять этот параметр снизу и сверху. Если кольца стопорные, также проверяются параметры шипа/паза – они должны совпадать. И контроль тоже надо делать сверху и снизу.
- Также в четырех точках проверяется высота кольца.
Плиты и кольца проверяются по той же методике. Выбираются четыре точки – две на перпендикулярных линиях и в них проводятся измерения. Измеренные значения должны совпадать. Допустимые отклонения — не более 1,5%.
Что лучше и как определить качество
Существует две технологии производства бетонных колец: вибролитьем и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно это происходит через 6-8 часов. Затем формы снимают и кольца оставляют «дозревать», чтобы они набрали достаточную для продажи прочность — 50%. Их можно монтировать через 28 дней, поэтому «свежие» кольца лучше не покупать. Еще момент: в последние дни созревания могут появиться трещины. Так что лучше всего покупать колодезные кольца «вылеченными» на складе. Как видите, технология проста, кроме формы никакого оборудования. Это позволяет нам открывать небольшие мастерские, которые изготавливают эту продукцию. При этом качество полностью зависит от того, кто смешивает и заливает формы.
Выбирать нужно по качеству стенок и кромок, отсутствию дефектов и отклонений в размерах.
Для изготовления колодезных колец методом вибропрессования требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждой стадии процесса. В результате получается более однородный бетон, более гладкие и ровные края, идеально сформированный край или замок. Но цена выше — дороже оборудование.
Бетонное кольцо для колодца: размеры, вес и диаметр
Сегодня к канализации в собственном доме предъявляются повышенные требования. Это необходимо для соблюдения правил санитарно-гигиенических норм. Поэтому все элементы системы подбираются очень тщательно. Бетонное кольцо для колодца, размеры, вес и диаметр этой конструкции выбираются в соответствии с существующими условиями. Правильно подобранные элементы конструкции гарантируют, что канализация будет устроена правильно.
На сегодняшний день Ж-кольца считаются одним из самых приемлемых и надежных вариантов. Какие бывают разновидности этого продукта, на что обращать внимание при выборе, советуют специалисты. При строительстве колодца на участке своими силами следует взять их на вооружение.
Общая информация
Современное бетонное кольцо для колодца, размеры которого представлены в широком ассортименте предложений, является универсальным изделием. Это стандартные железобетонные изделия, которые изготавливаются по ГОСТ 8020-9.0. Они сделаны из тяжелого железобетона.
Аналогичные изделия используются для конструкций, заглубленных в землю. Они могут эксплуатироваться выше или ниже уровня грунтовых вод. Окружающая среда должна быть неагрессивной или одновременно слегка агрессивной.
На сегодняшний день существует множество разновидностей бетонных колец. В зависимости от условий эксплуатации подбирается нужный продукт. Для дорог, тротуаров, автомагистралей необходимо укладывать плиты и полы. Если конструкция должна отличаться водонепроницаемостью, приобретают разновидности с дном.
Преимущества
Существующие размеры бетонных колец для колодцев позволяют подобрать оптимальный вариант для любого участка. Однако это далеко не единственное положительное качество такой продукции. Популярны такие кольца еще и из-за относительно невысокой стоимости.
При такой доступности изделий технология их изготовления делает их очень прочными. Срок службы достигает нескольких десятков лет. Усиление делает кольцо устойчивым к деформациям грунта. Также материал, из которого он изготовлен, не подвержен температурным воздействиям.
RC-кольца применимы для всех типов почвы. И в разных условиях окружающей среды они эксплуатируются одинаково долго. Сам материал не влияет на качество воды. Поэтому такие изделия используют даже для обустройства колодцев с питьевой жидкостью. Их установка проста.
недостатки
Выбирая кольца железобетонные, размеры которых делают эти изделия универсальными, следует учитывать и их недостатки. Их не так много, но ознакомиться с ними перед покупкой стоит.
Представленная продукция отличается значительным весом. Некоторые кольца могут весить около 2500 кг. Поэтому для монтажа потребуется использование специального оборудования (а пользоваться им на месте не всегда удобно). Помимо спецтехники нужно будет прибегнуть к помощи нескольких рабочих. Это тоже существенный недостаток.
Хотя стоимость бетонных колец невелика, их транспортировка обходится дорого. Ведь такой тяжелый продукт необходимо загрузить и снять с машины. Для этого приходится нанимать грузчиков. Однако эти недостатки меркнут перед многочисленными достоинствами.
Разновидности
Кольцо колодезное, размеры которого подобраны в соответствии с типом системы, существует несколько разновидностей. В первую группу входят дополнительные и вспомогательные виды. Их используют, когда обычные кольца не подходят. Данные виды изделий создают и собирают под заказ.
В основную и наиболее обширную группу входят собственно железобетонные колодцы. Они используются для систем канализации, а также дренажа, водоснабжения, сетевого и даже газового хозяйства.
Стеновые кольца подходят для формирования горловины практически любого типа колодца. По типу конструкции различают также сборные системы, имеющие дно, замок или перекрытие, а также виды с плитой.
Что влияет на размер колодца?
Перед покупкой необходимо учесть несколько основных критериев выбора железобетонных колец. Размеры этих изделий соответствуют существующим условиям на сайте. Поэтому изначально требуется оценить глубину залегания грунтовых вод. Этот показатель можно уточнить у соседей или соответствующих государственных служб. Это влияет на количество колец, которые вам нужно будет приобрести для колодца.
Размер самого изделия влияет на количество постоянно проживающих в доме людей. Также следует учитывать уровень воды. Если диаметр слишком большой, он опустится слишком низко. Узкий колодец будет неудобен в эксплуатации.
Чтобы не запутаться в размерах, необходимо обращать внимание на маркировку. В нем указаны все необходимые параметры.
Как выбрать размер?
Современные кольца RC, размеры которых являются одним из основных критериев выбора, имеют в своей маркировке буквы CS. Далее производители указывают две цифры. Первый из них характеризует внутренний диаметр изделия в дециметрах. Вторая цифра – высота кольца в тех же единицах измерения. Если производитель не указал толщину стенок (а такое бывает часто), это следует уточнить у продавца.
Большинство отдыхающих устанавливают кольцо диаметром 1 м. Однако, если условия участка предполагают очень глубокое залегание грунтовых вод, этот показатель соответственно меняется.
Высота колец чаще всего 90 см. Это позволяет смонтировать прочный столб с минимальным количеством стыков. Продавец должен запросить документы на продукцию. Они показывают все характеристики и параметры. Марка бетона должна быть не ниже М200. Лучше, если в процессе изготовления он был обработан паром.
Ценовая политика
Потребителю важно знать, сколько будет стоить покупка такой продукции, как бетонные кольца для колодца. Размеры и цены всегда увеличиваются пропорционально. Перед покупкой следует рассмотреть предложения нескольких реализаторов. Судя по отзывам, цена может существенно отличаться у разных продавцов.
Средняя стоимость самого популярного размера кольца КС 10-9 составляет около 1800 рублей. Толщина его стен составляет 8 см, а вес достигает 640 кг. Однако в продаже имеется множество других размеров подобных изделий.
На кольца с внутренним диаметром 70 см установлена минимальная цена. В зависимости от их длины стоимость может колебаться от 350 до 1500 рублей. Самыми дорогими на сегодняшний день являются кольца диаметром 200 см и высотой 90 см. Их цена составляет около 4800 рублей. Вес данного изделия составляет 2300 кг.
Если раньше хозяева дома ни разу не устанавливали бетонное кольцо, лучше доверить выбор профессионалу. Он, руководствуясь своим опытом, сможет подобрать нужный вид.
Установка
Последним шагом является установка выбранного продукта. С помощью специальной технологии можно смонтировать бетонное кольцо для колодца. Размеры, диаметр и цена выбраны в соответствии с рекомендациями, перечисленными выше.
Изначально нужно правильно выбрать место для бетонного кольца. Выгружается из машины недалеко от места работы. Установка может производиться двумя способами. Первый вариант предполагает рытье шахты, в которую опускается бетонное изделие. Второй подход использует специальную установку. За счет этого кольцо устанавливается на поверхность и с него снимается грунт. Постепенно изделие опускают на необходимую глубину.
Когда вода начнет проступать через шахту, ее необходимо откачать насосом. Необходимо заранее продумать освещение. На глубине будет достаточно темно. Требуется кран или специальная установка. Стыки между элементами конструкции необходимо обрабатывать специальными средствами.
Ознакомившись с рекомендациями специалистов, выбрать бетонное кольцо для колодца будет несложно. Размеры, диаметр и толщина его стенок зависят от многих параметров. Чем больше товар, тем больше его ценность. Это универсальное устройство, позволяющее обустроить качественную систему канализации или водоснабжения на любом типе участка.
Регулировочные кольца люка | ПРО-КОЛЬЦО™
Новое строительство – Телекоммуникации – Энергетика – РеконструкцияPRO-RING™ — единственная система регулировки уклона люков, изготовленная из вспененного полипропилена (EPP). Продукты PRO-RING™ представляют собой проверенную альтернативу маркировке бетона или регулировочным кольцам и представляют собой самую передовую систему регулировки люка, альтернативную бетонным кольцам, доступную где бы то ни было.
EEP известен своей способностью выдерживать самые суровые условия без повреждений или деформации в течение многих лет. Эти легкие кольца, установленные на десятках тысяч люков и водосборников в США и Канаде, известны своим исключительным соотношением прочности и веса, долговечностью, химической стойкостью и длительным сроком службы в самых сложных условиях.
PRO-RING по сравнению с бетонными кольцами- БЕЗОПАСНОСТЬ — Обычно требуется от двух до четырех человек, чтобы поднять бетонное кольцо, каждый из которых рискует получить травму спины. 6-дюймовое кольцо PRO-RING™ весит всего 14 фунтов. Там, где бетонные кольца ломаются и могут привести к травмам, система PRO-RING™ сводит к минимуму эту опасность, помогая снизить претензии по компаунду.
- ЭФФЕКТИВНОСТЬ – Один человек может легко установить систему PRO-RING™ всего за несколько минут. Люди всегда поражены нашей демонстрацией. Кольца вложены друг в друга и включают в себя финишное кольцо и кольцо регулировки наклона для точной посадки.
- БЫСТРО И ЭКОНОМИЧНО – продукты PRO-RING™ значительно ускоряют установку и ремонт люков, позволяя закрыть объект за один день и снижая общие затраты с 20% до 30% в зависимости от условий. Не нужна вода, песчаный раствор или кирпичи, достаточно нескольких простых инструментов.
• Угловое кольцо позволяет приспосабливаться к наклонным поверхностям дорог.
• Экономичность при длительных поездках.
• Лучшая гарантия в отрасли.
Ознакомьтесь с нашей брошюрой или свяжитесь с нами сегодня, чтобы мы могли рассчитать вашу экономию. 800-345-3764
- Больше фотографий
Новые размеры PRO-RING
Мы снова расширили линейку продуктов!Мы рады объявить о добавлении двух востребованных размеров, включая угловые и отделочные кольца:
• 24” внутр. диам. X 20” внутренний диаметр Прямоугольный
• 46” Н.Д. X 36” внутренний диаметр КруглыйСистема регулировки уклона изготовлена из вспененного полипропилена (EPP), который имеет исключительное соотношение прочности и веса и соответствует требованиям по нагрузке AASHTO HS-20 и HS-25. Расчетный срок службы системы составляет 50 лет, система устойчива к коррозии и доступна как в квадратном (34 на 34 дюйма внешнем и 24 на 24 дюйма внутреннем), так и прямоугольном (36 на 46 дюймов внешнем и 24 на 36-дюймовые внутренние) профили. Доступны как квадратные, так и прямоугольные профили различной высоты, включая 0,75, 1, 1,25, 1,5, 2, 3 и 4 дюйма. Они также выпускаются в наклонных версиях. Изготовленная из того же материала, что и элемент бампера, спрятанный за панелью современного автомобиля, система регулировки уклона Pro-Ring действует как амортизатор, предлагая продукт высочайшего качества.
При весе от 3 до 12 фунтов система EPP составляет примерно 1/20 веса сопоставимых бетонных систем, что позволяет одному человеку установить или отремонтировать квадратную или прямоугольную раковину с помощью строительного клея. Система оценок также может быть многоуровневой для точной настройки.
Обратитесь за помощью к нашим специалистам
Карта дистрибьютора Репутация Карта
Бетонные кольца для сухих колодцев и кольца для выгребных ям в Портленде, штат Орегон
НАШИ КОЛЬЦА СОЗДАНЫ НА ДОЛГОВЕЧНОСТЬ
Бетонные сухие колодцы Johnson Concrete Products (JCP) представляют собой сборные, армированные и перфорированные бетонные цилиндры. Наши колодцы, также часто называемые выгребными ямами, предназначены для использования в решениях категории V.
Мы предлагаем бетонные кольца для колодцев стандартных диаметров 48 и 28 дюймов. У нас в наличии кольцевые секции различных размеров. Секции можно укладывать друг на друга, чтобы создать трубу нужной глубины.
Компания JCP стремится предлагать продукцию высочайшего качества по самой доступной цене в Портленде, штат Орегон. Наш преданный своему делу персонал делает все возможное, чтобы обеспечить удовлетворение ваших потребностей. Мы даже можем доставить и установить сборные выгребные ямы и кольца для сухих колодцев.
Внимание : Мы не несем ответственности за кольца, которые сломались после того, как они покинули помещение. Обидно, когда случается поломка, и мы сочувствуем. Однако мы не заменим их бесплатно.
Параметры размера 1′ 2′ 2,5′ 3′ 4′ 5′ Крышки Кольца 48 дюймов NA 230 $ 287,50 $ $345 $460 $575 $137 28″ Rings $172 $210 $262. 50 $315 NA NA $99 КРЫШКИ ДЛЯ СУХИХ КОРПУСОВ
КРЫШКИ ДЛЯ ВЫПУСКНЫХ КАНАЛОВ
КРЫШКИ ПОДДОНА
КРЫШКИ ЛЮКОВ
…Без проблем!
НАКРЫВАЙТЕ НА НЕГО КРЫШКУ! КРЫШКИ ДЛЯ СУХИХ КОЛОДЦЕВ, ОТХОДОВ, ЛЮКОВ И СЕПТИКА
Крышки люков имеют диаметр 56 дюймов и толщину 5-6 дюймов с отверстием для доступа с внутренним диаметром 25 дюймов по цене 176 долларов США за крышку
- Добавьте металлическую вставку за дополнительные 671 доллар США
Крышки Drywell толщиной 4-5 дюймов с квадратным отверстием для доступа 10 x 10 дюймов сверху, а также с 3 проволочными ручками. подходит для сухого бокса диаметром 28 дюймов.
- Large имеет диаметр 56 дюймов по цене 137 долларов США за крышку, подходит для сухого бокса диаметром 48 дюймов.
Крышки поддона имеют толщину 6-8 дюймов с квадратным отверстием для доступа 10×10 дюймов сверху, а также с 3 проволочными ручками.
2 разных размера:
- Крышка малого отстойника диаметром 34 дюйма по цене 126 долл. США/крышка подходит для сухого бокса диаметром 28 дюймов.
- Крышка большого отстойника диаметром 56 дюймов по цене 165 долл. США за крышку подходит для сухого бокса диаметром 48 дюймов.
Компания JCP поможет вам найти подходящие бетонные изделия для вашего применения. Свяжитесь с нами сейчас, чтобы обсудить ваш проект — мы обслуживаем район Портлендского метрополитена лучшими доступными бетонными сухими боксами.
Крышки люков
Вставки люков
Крышки для гильз
ДАВАЙТЕ ПОГОВОРИМ О ВАШЕМ ПРОЕКТЕ
DRYWELL / CESSPOOL Часто задаваемые вопросы
Что такое сухой колодец?
Сухой колодец представляет собой перфорированный бетонный цилиндр, который собирает ливневые стоки и просачивает их в землю для уменьшения стока. Сухие колодцы закапывают под землю и окружают гравием. Сухие скважины также известны как системы управления подземной закачкой (UIC). Они представляют собой наилучшие методы управления (BMP), позволяющие свести к минимуму разрушительное воздействие увеличения объемов ливневых стоков на водную экосистему.
Сухие колодцы могут использоваться в различных ситуациях, но особенно полезны в районах с глинистыми почвами, чтобы облегчить движение ливневых стоков под уплотняющими слоями глины. Их относительно легко построить; и требуют небольшой площади земли, поскольку они устанавливаются вертикально на глубину от 10 до 30 футов. Кольца диаметром 4 фута являются наиболее распространенным размером. Снаружи сухого колодца в качестве обратной засыпки обычно помещают фут чистой, промытой дренажной породы для хранения.
Наши скважины предназначены для использования в растворах категории V класса.
Использование сухих колодцев включает:
- Колодцы ливневой канализации
- Поля выщелачивания септической системы
- Сельскохозяйственные дренажные колодцы
- Сухие камеры из сборного железобетона
Подробную информацию о размерах, размещении и конструкции см. в Руководстве по управлению ливневыми стоками Portland. Для получения дополнительной информации см. «Опыт штата Орегон в области сухих скважин: Программа контроля за подземной закачкой» (PDF) и «Информационный бюллетень города Портленда по сухим скважинам».
Для чего используются колодцы класса V?
Скважины класса V используются для закачки неопасных жидкостей под землю. Большинство колодцев класса V используются для сброса отходов в подземные источники питьевой воды или над ними. Это удаление может представлять угрозу для качества грунтовых вод , если не управлять им должным образом.
Различные типы колодцев класса V представляют различные угрозы. Большинство колодцев класса V представляют собой неглубокие системы захоронения, которые зависят от силы тяжести для отвода жидкости непосредственно в землю. Более 20 подтипов скважин относятся к категории V класса.
По оценкам Агентства по охране окружающей среды США, по всей стране эксплуатируется более 650 000 скважин класса V. Большинство из этих скважин класса V представляют собой несложные неглубокие системы захоронения.
Примеры:
- Колодцы ливневой канализации
- Поля выщелачивания септической системы
- Сельскохозяйственные дренажные колодцы
- Сухие камеры из сборного железобетона
Что такое колодец класса V?
Скважина класса V используется для нагнетания неопасных жидкостей под землю. Жидкости вводят либо в подземный источник питьевой воды, либо над ним.
Скважины класса V включают любые скважины, которые еще не классифицированы как скважины классов I-IV или класса VI. Эта разнообразная группа варьируется от простых неглубоких скважин до сложных экспериментальных технологий закачки.
Большинство колодцев класса V являются «низкотехнологичными» и зависят от гравитации, позволяющей отводить жидкости непосредственно под поверхность земли. Сухие колодцы, выгребные ямы и поля выщелачивания септических систем являются примерами простых колодцев класса V. Поскольку их конструкция часто предусматривает небольшую предварительную очистку или вообще не предусматривает ее, и эти жидкости закачиваются непосредственно в подземный источник питьевой воды или над ним, важное значение имеет надлежащее управление.
Более сложные скважины класса V могут полагаться на силу тяжести или использовать системы давления для нагнетания жидкости. Некоторые сложные системы включают передовые системы удаления сточных вод, используемые в промышленности, экспериментальные скважины, используемые для тестирования новых или непроверенных технологий, и системы, используемые для нагнетания и хранения воды для последующего повторного использования.
О размерах сухого колодца:
- Сухой колодец должен располагаться не менее чем в 10 футах от вашего дома и любых других зданий, расположенных на одном уровне с вашим.
- Сухой колодец должен находиться не менее чем в 25 футах от зданий, расположенных вниз по склону от него.
- См. таблицу размеров. Решите, шторм какого размера вы хотели бы хранить и просачиваться в свой сухой колодец.
О размерах и расположении сухого колодца
- Сухой колодец должен находиться на расстоянии не менее 10 футов от вашего дома и любых других зданий, расположенных на одном уровне с вашим.
- Сухой колодец должен находиться не менее чем в 25 футах от зданий, спускающихся от него.
- См. таблицу размеров. Решите, шторм какого размера вы хотели бы хранить и инфильтровать в своем сухом колодце. Найдите ближайшее число в столбце А. Примерно треть штормов в районе Филадельфии приводит к выпадению 0,25 дюйма или меньше осадков. 60% штормов имеют размер 0,5 дюйма или меньше, а 85% — 1,0 дюйм или меньше.
- Оцените площадь дренажа крыши в сухой колодец (длина [футы] x ширина [футы] = площадь в квадратных футах). Уклон крыши не учитывать. Найдите ближайшее значение в столбце B для выбранной вами глубины шторма. На данный момент вы сузили свой выбор до одной строки таблицы.
- Найдите площадь, необходимую для вашего сухого колодца, в столбце D. Когда вы умножаете длину и ширину сухого колодца, полученное число (площадь) должно быть не меньше, чем число в столбце D. В столбцах E и F показаны примеры длины и ширины, которые будут работать.
- Определите, позволяют ли ваш двор и бюджет построить сухой колодец такого размера с безопасным переливом. Если нет, выберите меньший шторм и повторите шаги. Хранение более крупного шторма дает большую выгоду, но также требует больше места и стоит дороже. Хранение даже самого маленького шторма в таблице принесет пользу.
- Сухой колодец должен иметь безопасный перелив , например, перелив во дворовую канализацию. Во время сильных штормов ваш сухой колодец будет заполнен, и вы должны убедиться, что переполнение не повредит вашу собственность или собственность ваших соседей. Имейте в виду, что дренаж во дворе должен быть немного ниже сухого колодца.
с понедельника по пятницу
6500 SE Johnson Creek Blvd, Portland OR 97206 | 503-774-2351
Габаритные размеры кромкообрезного станка для круглых газонов
См. также размеры овального кромкообрезного станка на стр. .
Цена не включает доставку.
Важное примечание. Минимальная партия всех цветов составляет 55 долларов США.
Прямой |
Длина 42 дюйма |
62 фунта каждый |
Обычный серый = 11,43 долл. США |
Цвет, смешанный с серым цементом = 13,15 $ |
Цвет, смешанный с белым цементом = 14,87 $ |
|
|
Внешний угол 90 градусов |
45 фунтов каждый |
Обычный серый = 11,43 долл. США |
Цвет, смешанный с серым цементом = 13,15 $ |
Цвет, смешанный с белым цементом = 14,87 $ |
|
|
Внутренний угол 90 градусов |
43 фунта каждая |
Обычный серый = 11,43 долл. США |
Цвет, смешанный с серым цементом = 13,15 $ |
Цвет, смешанный с белым цементом = 14,87 $ |
|
|
Кривая 45 градусов снаружи |
45 фунтов каждый |
Обычный серый = 11,43 долл. США |
Цвет, смешанный с серым цементом = 13,15 $ |
Цвет, смешанный с белым цементом = 14,87 $ |
|
|
Внутренний изгиб 45 градусов |
50 фунтов каждый |
Обычный серый = 11,43 долл. США |
Цвет, смешанный с серым цементом = 13,15 $ |
Цвет, смешанный с белым цементом = 14,87 $ |
|
|
Кольцо дерева 16 дюймов |
Каждая штука |
49 фунтов каждая |
Обычный серый = 11,43 долл. США |
Цвет, смешанный с серым цементом = 13,15 $ |
Цвет, смешанный с белым цементом = 14,87 $ |
|
Каждый комплект (2 шт.) |
98 фунтов |
Обычный серый = 22,87 долл. США |
Цвет, смешанный с серым цементом = 26,30 $ |
Цвет, смешанный с белым цементом = 29,72 $ |
|
|
Кольцо дерева 24 дюйма |
Каждая штука |
69 фунтов каждая |
Обычный серый = 11,43 долл. США |
Цвет, смешанный с серым цементом = 13,15 $ |
Цвет, смешанный с белым цементом = 14,87 $ |
|
Каждый комплект (2 шт.) |
138 фунтов |
Обычный серый = 22,87 долл. США |
Цвет, смешанный с серым цементом = 26,30 $ |
Цвет, смешанный с белым цементом = 29,72 $ |
|
|
Кольцо дерева 36 дюймов |
Каждая штука |
70 фунтов каждый |
Обычный серый = 11,43 долл. США |
Цвет, смешанный с серым цементом = 13,15 $ |
Цвет, смешанный с белым цементом = 14,87 $ |
|
Каждый комплект (3 шт.) |
210 фунтов |
Обычный серый = 34,30 долл. США |
Цвет, смешанный с серым цементом = 39,44 $ |
Цвет, смешанный с белым цементом = 44,59 $ |
|
|
Кольцо дерева 48 дюймов |
Каждая штука |
Обычный серый = 11,43 долл. США |
Цвет, смешанный с серым цементом = 13,15 $ |
Цвет, смешанный с белым цементом = 14,87 $ |
|
Каждый комплект (4 шт.) |
236 фунтов |
Обычный серый = 45,73 долл. США |
Цвет, смешанный с серым цементом = 52,59 $ |
Цвет, смешанный с белым цементом = $59,45 |
|
|
Кольцо дерева 72 дюйма |
Каждая штука |
45 фунтов каждый |
Обычный серый = 11,43 долл. США |
Цвет, смешанный с серым цементом = 13,15 $ |
Цвет, смешанный с белым цементом = 14,87 $ |
|
Каждый комплект (8 шт.) |
360 фунтов |
Обычный серый = 91,46 долл. США |
Цвет, смешанный с серым цементом = 105,18 $ |
Цвет, смешанный с белым цементом = $118,90 |
|
|
Бетонное кольцо, сварное, глубиной 5 дюймов, двухрядное, 1/2 и 3/4 дюйма, КО | 275
text. skipToContenttext.skipToNavigation
- Наши бренды
- Карьера
- устойчивость
- Товары
Продукты
Коробки
- 4-дюймовые квадратные коробки и крышки
- Квадратные коробки и крышки 4-11/16 дюймов
- Аксессуары
- Коробки и крышки
- Потолочные коробки и крышки
- Потолочный вентилятор и поддержка светильника
- Раздавить угловые обложки
- Удобные коробки и крышки
- Коробки и крышки большой емкости
- Продукты для обеспечения безопасности жизнедеятельности
- Кирпичные коробки и крышки
- Универсальные коробки и крышки
- Неметаллические коробки и аксессуары
- Коммутационные коробки
- Пароизоляция
- Настенные коробки
- Просмотреть все категории коробок
Корпуса
- Аксессуары для корпусов
- НЕМА 1
- Просмотреть все категории корпусов
Фитинги
- Коммерческая арматура
- Опасное место
- Просмотреть все категории фитингов
Напольные ящики
- На этаже
- пьедестал
- Посмотреть все категории напольных ящиков
Настенные панели
- Металлические настенные панели
- Неметаллические настенные панели
- Просмотреть все категории настенных панелей
Управление проводами/кабелями/шлангами
- Соединители проводов
- Просмотреть все категории управления проводами/кабелями/шлангами
- Решения
- Рынки
- Ресурсы
Ресурсы
Маркетинг
- Каталог
- Литература
- Видео
- Часто задаваемые вопросы
- Инфографика
- Глоссарий
- Прайс-листы
- Условия
- Отраслевые партнеры
- Новости
- Прямые продажи
- RACO в черновом варианте
- Запрос соответствия
- БЛОГ РАКО
Компания
- О нас
- Карьера
- Направления
- Товары Хаббелла
Цифровые ресурсы
- Поиск конкурентов
- Ресурсы
- Свяжитесь с нами
Свяжитесь с нами
Мои списки
Автор: Рако
Идентификатор каталога: 275
Бетонное кольцо, сварное, глубиной 5 дюймов, двухрядное, 1/2 и 3/4 дюйма, KO’s
By Raco
Код по каталогу: 275
Бетонное кольцо, сварное, глубиной 5 дюймов, двухрядное, 1/2 и 3/4 дюйма, KO’s
- Плоские стороны обеспечивают отличный контакт для контргаек
- Внешние проушины используются для прибивания кольца к деревянной опалубке
- Верхняя крышка съемная для работ перед заливкой
- Ушки на внутренней стороне коробки предназначены для крепления
- Вощеные проушины для крепления предотвращают попадание бетона в резьбу
- Доступны различные крышки
- Накладка заказывается отдельно со всеми бетонными кольцами RACO®
- Используется в высокопрочных подъем строительство
- 74,0 куб. грузоподъемность в дюймах
- Не предназначен для поддержки потолочного вентилятора, максимальная опорная нагрузка для статического светильника составляет 50 фунтов
Купить у партнера
- информация о продукте
- Ресурсы и загрузки
Общий
Цвет | серый |
Тянутые или сварные | Сварной |
Нокауты | 1/2 дюйма; 3/4 дюйма |
Материал | Сталь |
Тип | Бетонное кольцо |
УПК | 0501659 |
Электропроводка | Канал |
Размеры
Объем | 61,5 куб. |
