ЖБИ кольца для канализации: отверстие в бетонном кольце

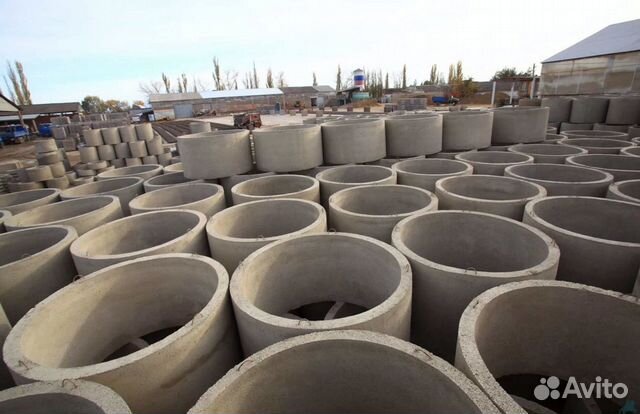

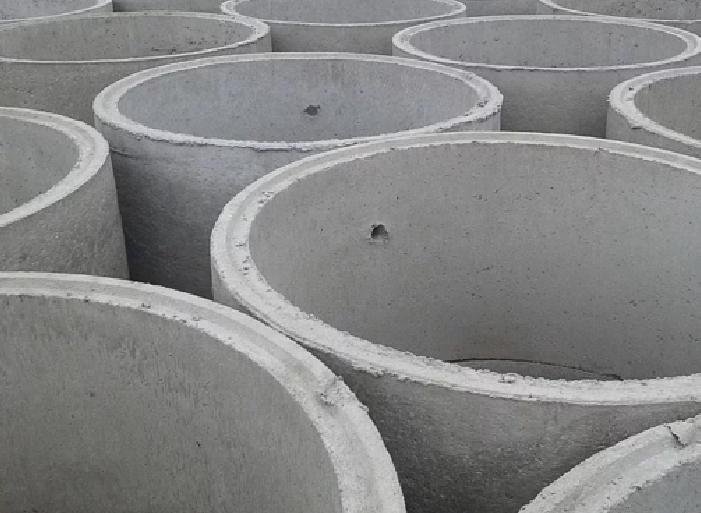

Бетонные кольца – важный элемент, используемый при возведении инженерных коммуникаций. С применением ЖБИ возводятся конструкции разного типа: канализационные, смотровые, водопроводные. Перед тем, как сделать отверстие в бетонном кольце и приступить к монтажу, необходимо изучить правила, особенности установки и эксплуатации ЖБИ изделий.

ЖБИ кольца для канализации (септика)

Производители предлагают кольца ЖБИ для канализации двух видов:

  • с замковым соединением;
  • обычные.

Изделия с обычным типом соединения имеют плоские торцы, а ЖБИ с замковым механизмом отличаются особыми, фальцевыми выступами снизу и сверху. Данные приспособления используются при прокладке коммуникаций и имеют множество плюсов и минусов.

К плюсам можно отнести такие параметры, как:

  • долгосрочная эксплуатация;
  • прочность;
  • простота  обслуживания;
  • низкая цена.

Главный недостаток — сложность монтажа.

Собирать изделие вручную невозможно из-за того, что оно имеет большой вес. Для установки применяются специальные подъемные краны и другая строительная техника.

Патрубок канализации

Патрубок используется при монтаже безнапорных канализационных систем внутри зданий. В процессе монтажа проделывают отверстие в бетонном кольце, которое в дальнейшем подлежит герметизации. Герметизация бетонных колец проводится с помощью специальных пластиковых вставок.

В ходе работ по герметизации приваривается патрубок канализации на той высоте, которая заранее была рассчитана специалистами. Когда в дальнейшем будет устанавливаться септик, герметизация обеспечивается с помощью резиновых уплотнителей или других приспособлений.

Как сделать отверстие в бетонном кольце

Перед тем, как пробить отверстие в бетонном кольце, выбирают самый простой способ монтажа, чтобы не повредить ЖБИ. Чаще всего вопрос, как просверлить отверстие в бетонном кольце, возникает в том случае, если сделан септик или выгребная яма, и нужно сделать отверстие для подводки коммуникаций.

Для работы понадобится:

  • молоток;
  • лом;
  • дрель с функцией перфорации;
  • сверло для работ по бетону;
  • простой карандаш.

Способы, применяемые для подготовки отверстия и обустройства септика, – сверление и выдалбливание.

Чтобы правильно выполнить работу, нужно действовать по инструкции:

  1. Простым карандашом ставятся отметки в тех участках, где будет проводиться сверление.
  2. На втором этапе делают небольшие отверстия на расстоянии 2 см по всему контуру. Также необходимо сделать одно большое углубление в центре.
  3. Молотком отбиваются разные участки, при этом отпадают лишние куски бетона. Выравнивается контур.

Перед тем, как сделать отверстие в ЖБИ кольце, определяют точные размеры круга.

Герметизация септика

Герметизация септика в бетонном кольце может быть выполнена путем нанесения напыляемого барьера, защищающего от влаги. Преимущество данного вида изоляции – создание бесшовного слоя, отталкивающего воду.

Смесь для напыления содержит воду, тальк, композит и двуокись титана.

Напыляемый барьер легко наносится и быстро застывает. Происходит адгезия с бетонной поверхностью и создается защитный слой, которого хватает на 20 лет эксплуатации.

Другой способ, с помощью которого может быть выполнена герметизация бетонных колец для канализации, – нанесение обмазочных составов, таких, как цемент, битум, мастика. Также используются и другие строительные материалы.

Гидроизоляция наносится по инструкции:

  1. На первом этапе выполняется обработка и очистка поверхности. Необходимо полностью заделать трещины и устранить обнаруженные дефекты.
  2. Наносится первый слой – праймер из битума.
  3. Первый слой оставляют для высыхания на 24 часа.
  4. Второй слой наносится с помощью строительной кисти. Используется мастика. Необходимо хорошо перемещать состав, чтобы не оставалось комков. Верхний слой оставляют для высыхания на 36-40 часов.

При соблюдении инструкции проблем с гидроизоляцией не возникнет, и уплотнители прослужат долгое время при условии выполнения регулярной проверки и проведения ремонта отдельных участков.

Кольца ЖБИ – обязательный элемент в колодезной конструкции, без него строительство канализационной системы становится невозможным. С их помощью обеспечивается не только герметичность, но и защита от внешних воздействий.

О компании

ООО «Новотех-Строй» реализует широкий ассортимент материалов для капитального строительства: железобетонные изделия, нерудные материалы, керамзит, бетон, цементный раствор, стеновые блоки, тротуарная плитка и многое другое. В своей работе мы ориентируемся на постоянно растущий спрос со стороны участников строительного рынка.

Ищете железобетонные изделия в Казани с доставкой в кратчайшие сроки? Тогда спешите оставить зявку по телефонам: +7 (843) 290-57-41, +7 (843) 226-77-00!

Гарантии оплата и прочее
Гарантии

«Новотех-Строй» гарантирует качество поставляемой продукции. С каждым клиентом мы заключаем договор, подтверждающий обязательства с обеих сторон.

Оплата

Мы принимаем оплату как на рассчетный счет, так и наличными.

Доставка

Мы производим доставку нашей продукции по Казани и Республике Татарстан.

Каталог продукции

Ознакомьтесь с нашим каталогом. Если Вы по какой-то причине не нашли того, что искали, обратитесь к менеджеру.

Заказать звонок

!

Мы используем cookie-файлы. С их помощью мы заботимся о Вас, улучшая работу этого сайта

Бетонные перфорированные кольца

Главная » Статьи » Бетонные перфорированные кольца

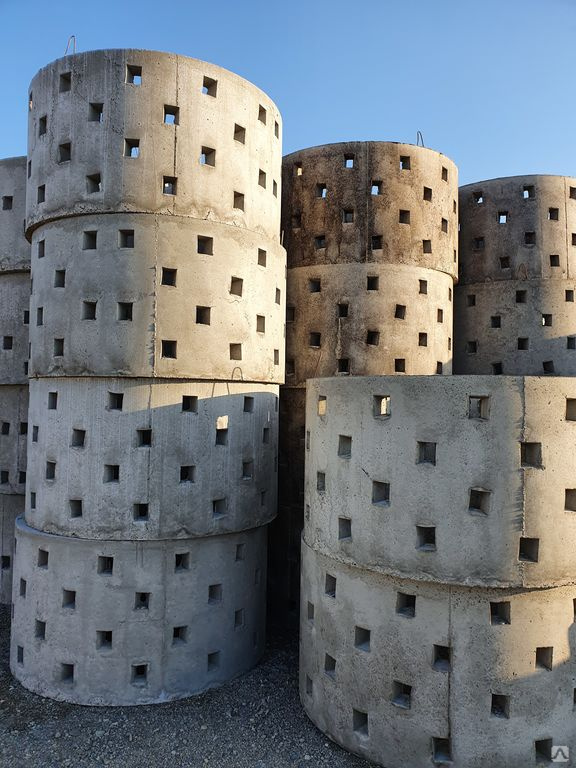

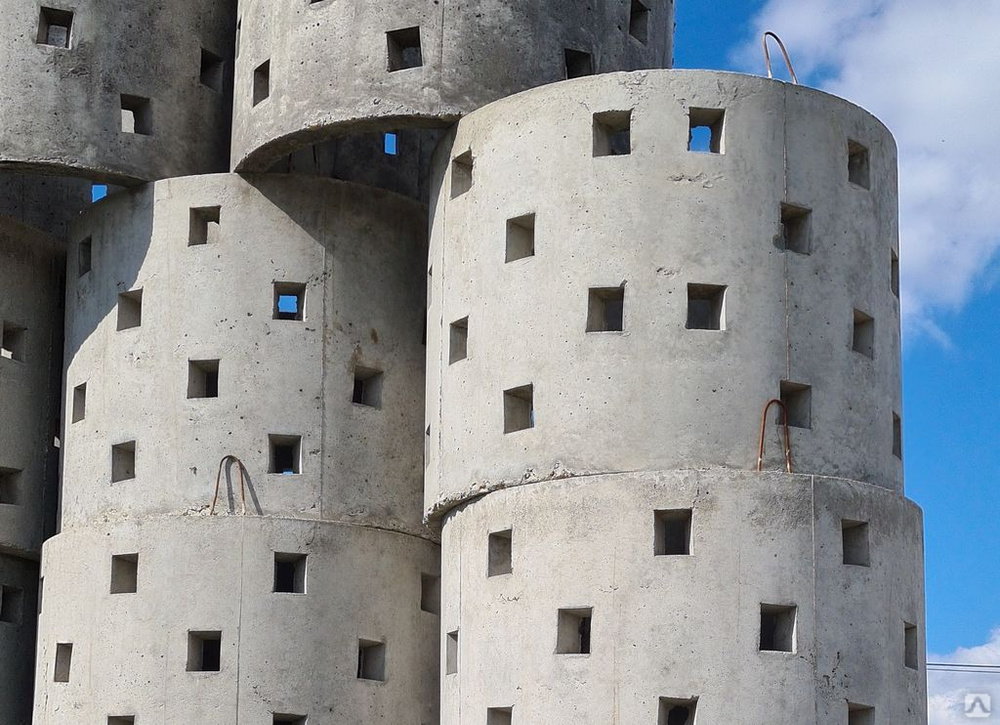

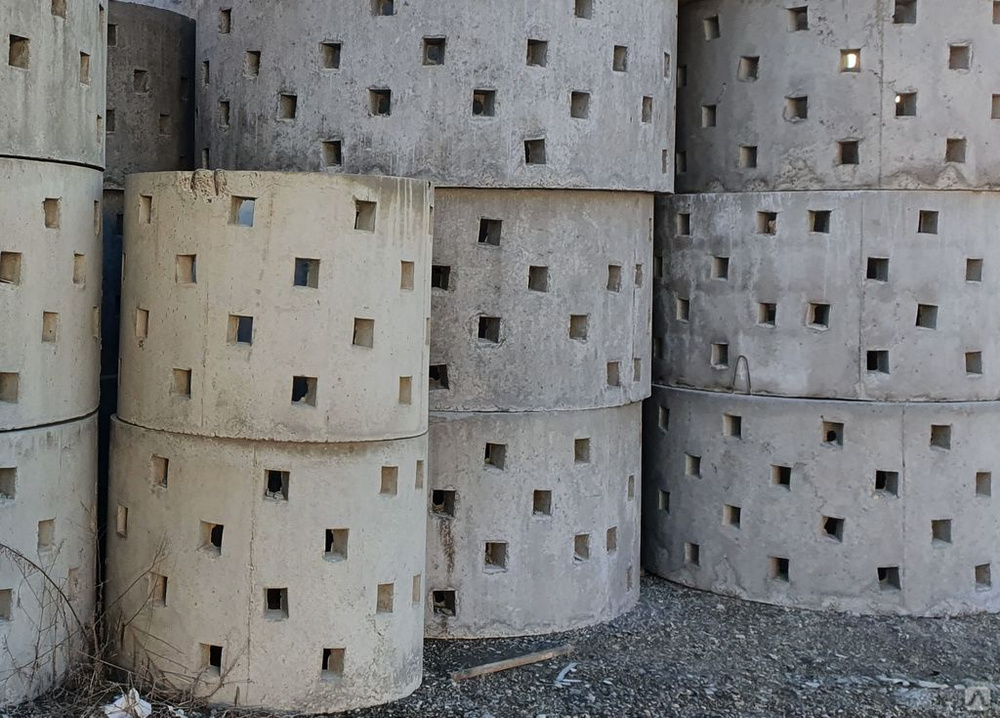

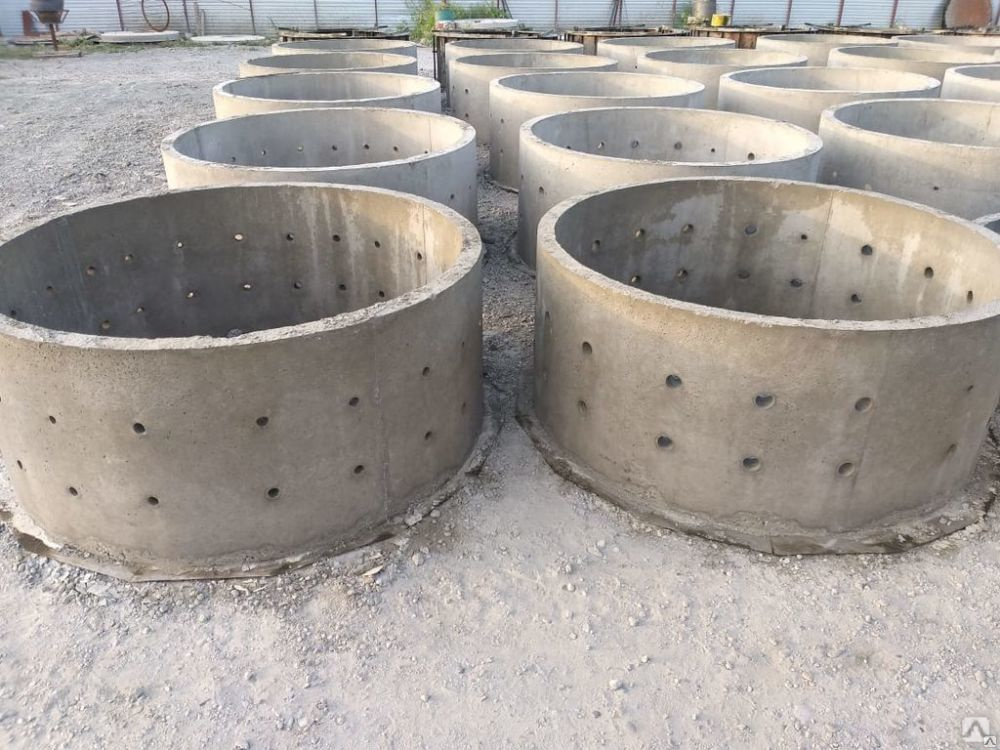

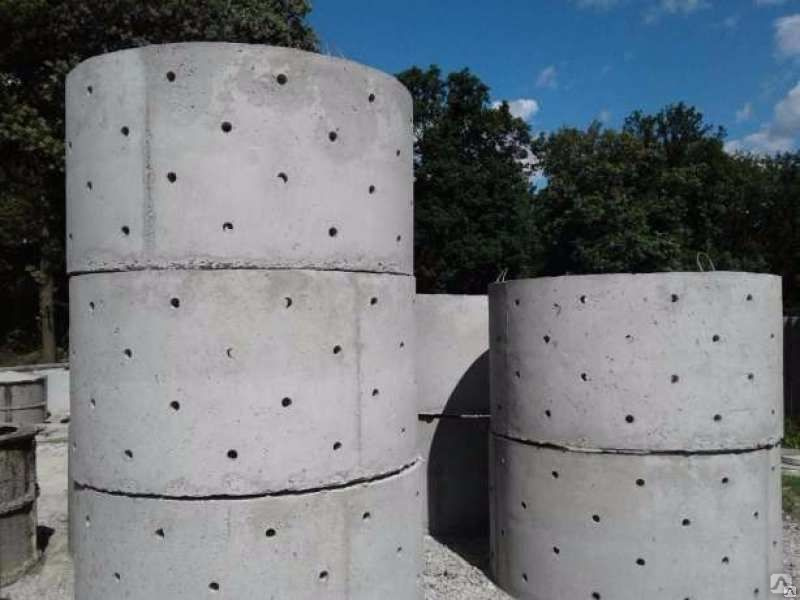

Перфорированные кольца

Перфорированное бетонное кольцо представляет собой изделие с отверстиями диаметром 50мм, расположенными по всему периметру (32 отверстия).

Перфорированные кольца обычно используются для строительства сливных ям и септиков, фильтрационных или дренажных колодцев. Отверстия в стенках кольца жби с перфорацией позволяют воде просачиваться в грунт. Очищенная сточная вода после фильтрации впитывается в почву.

Скорость впитывания сточных вод во многом зависит от пропускной способности грунта и, в некоторй степени, от количества и диаметра дренажных отверстий.

В зависимости от выполняемых функций перфорированные кольца могут быть установлены как в нижней части сливной ямы, так и в верхней. В первом варианте сначала устанавливают кольца жби с перфорацией, далее сплошные кольца до необходимой высоты колодца. Во втором случае сплошные кольца устанавливаются в первую очередь, а кольцо с отверстиями на них. Такая конструкция позволяет избежать переполнения колодца, излишки воды, достигнув максимального уровня будут впитываться в почву через дренажные отверстия.

Производство перфорированных колец

Дренажные отверстия в кольцах получают при формовании изделия в специальной форме. Такой способ производства перфорированных колец позволяет сохранить целостность изделия и его прочностные характеристики.

Цену на перфорированные бетонные кольца можно узнать по телефонам (863) 252-20-21 в Ростове, (861) 200-29-69 в Краснодаре, (8636) 28-07-10 в Шахтах.

pptk-energostroy.ru

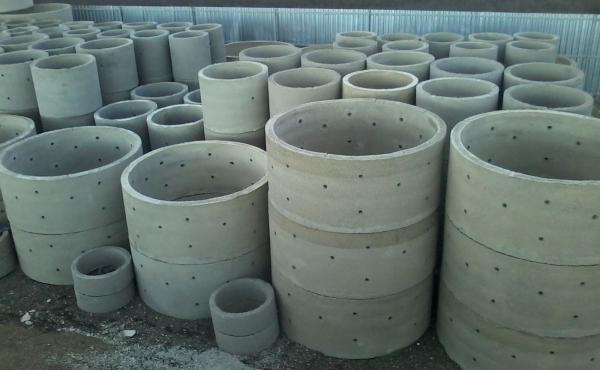

Перфорированные бетонные кольца

Каждому дому необходимо иметь свой септик. Дело в том, что питьевая или техническая вода может загрязниться вредными отходами, и только в септике (попросту говоря, в выгребной яме) можно очистить воду. Очистка осуществляется с помощью биоагентов – специальных микроорганизмов или водорослей, которые перерабатывают загрязнения в воде. Перфорированные бетонные кольца отлично подойдут для монтажа и эксплуатации Вашего септика. Перфорация бетонных колец даже заказывается специально, поскольку при установке есть свои трудности: например, нужно заказывать специальную технику, чтобы кольцо не застряло в грунте. В противном случае Вам придется окапывать кольцо. Выдергивать его из почвы категорически запрещено правилами эксплуатации грузоподъемных механизмов. Однако с перфорированными бетонными кольцами такой беды не произойдет.

С АКТУАЛЬНЫМИ ЦЕНАМИ И ПОЛНЫМ ПЕРЕЧНЕМ НАШЕЙ ПРОДУКЦИИ ВЫ МОЖЕТЕ ОЗНАКОМИТЬСЯ В ПРАЙС-ЛИСТЕ

© GBI-77 — предприятие по производству и реализации бетонных изделий, 2008 — 2014, тел. 8(495)925-88-08, mail: [email protected]

www. gbi-77.ru

Кольца для колодцев сборные железобетонные:делаем выбор

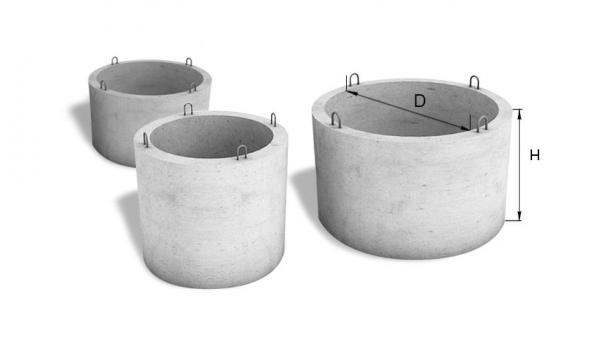

Железобетонные колодезные кольца

Монтаж колодца из железобетонных колец значительно сокращает сроки строительства, и даёт возможность создать наиболее прочную и долговечную конструкцию. Это касается и коммуникационных, и канализационных резервуаров. Что уж говорить о глубоких питьевых, колодцах, к прочности которых предъявляются особые требования. Наша инструкция расскажет о том, какие виды бетонных стеновых колец производятся, и каково их назначение. А видео в этой статье поможет выполнить правильный монтаж своими руками.

Сборный железобетон: кольца стеновые

Стеновые ЖБ кольца производятся по ГОСТ 8020.90, который регламентирует шесть типоразмеров диаметров. Они включают в себя как полномерные, так и доборные элементы, которые позволяют завершить монтаж ствола, если его длина не кратна высоте кольца. Изделия одного размера могут отличаться толщиной стенок, а так же интенсивностью армирования (усиленные варианты). От размеров зависит и объём железобетонных колец для колодцев. Предлагаем вам ознакомиться с перечнем этих изделий в приведённой ниже таблице.

Маркировка изделийДиаметрвнутренний/наружныйв метрахВысотав метрахОбъём: кольца железобетонные колодезныев м3Примернаярозничная цена
КС 7.9КС 7.5КС 7.30,7/0,840,890,490,290,150,10,05190016501450
КС 10.9КС 10.61,0/1,160,890,590,240,1620001600
КС 13.91,3/1,410,890,32200
КС 15.9КС 15.61,5/1,680,890,590,40,2636502300
КС 20.12КС 20.9КС 20.6 2,0/2,21,190,890,590,590,10,37900060004350
КС 25.122,5/2,71,190,9715000

 Итак:

  • Каждый вид колец имеет своё назначение. Изделия самого маленького диаметра, чаще всего используются для монтажа смотровых резервуаров, кессонов для установки пожарных гидрантов и насосного оборудования, колодцев связи.
  • Водозаборные колодцы монтируют в основном из колец диаметром 1,0-1,3м. Далее, в размерном ряду идут изделия, которые используют в основном для монтажа канализационных септиков, отстойников, накопительных резервуаров и промышленных колодцев.
  • Кольца могут быть с гладким фальцем, либо иметь пазо-гребневое соединение. Хотя, на их стоимость, влияет не это, а объём кольца для колодцев, а вернее, объём бетона, затраченного на его изготовление.

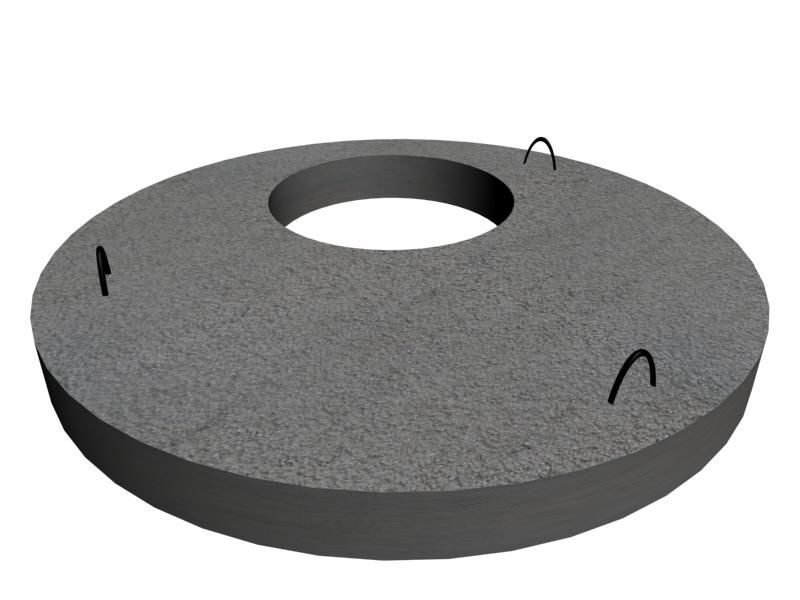

Кроме того, заводы ЖБИ производят и другие элементы колодцев: днища и перекрытия, горловины, кольца с монолитным днищем, перфорированные и квадратные кольца, пластины для сборки резервуаров. О том, как правильно построить колодец из сборного железобетона, мы расскажем в следующей главе.

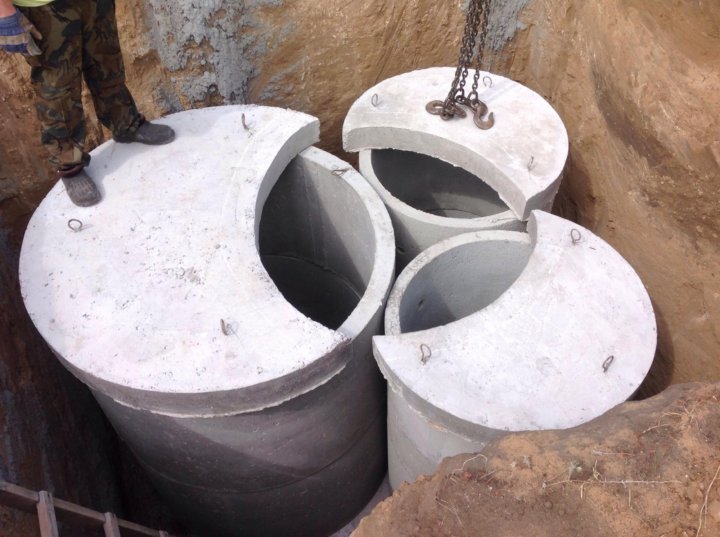

Как соорудить колодец из ЖБ колец

Чем хороши железобетонные кольца для колодца, так это тем, что дают возможность сокращать сроки строительства коммуникаций. Например, смонтировать ствол колодца на пять-шесть колец, в готовом котловане, можно за день. Помогает в этом грузоподъёмная техника, которая используется не только для выгрузки и перемещения изделий, но и для их установки на монтажное место.

Итак:

  • Монтаж в котловане ведётся снизу вверх. Кольца, в зависимости от назначения колодца, устанавливаются либо на плиту днища, либо на утрамбованный грунт с дренирующим слоем. При невозможности использования автокрана, например, если нет подъезда к месту строительства, строительство даже небольшого колодца приходится выполнять опускным способом.

Монтаж колодца в готовом котловане

  • В этом случае, монтаж элементов ствола осуществляется сверху вниз, а грунт выбирается вручную, по мере установки следующего кольца. Этим способом монтируются все колодцы глубже шести метров, так как выкопать более глубокий котлован, просто невозможно. Да и стоимость земляных работ, в таком случае, может превысить расходы на строительство колодца.
  • Если копать глубокую шахту вручную не хочется, а это, в основном, питьевые колодцы, проще пробурить скважину, обратившись в специализированную фирму. Канализационные и смотровые резервуары, глубина которых редко превышает три-четыре кольца, многие владельцы частных домов и дачных участков предпочитают строить самостоятельно.
  • Тут главное, обеспечить правильное пространственное положение первого кольца, от него будет зависеть прочность всей конструкции. Отклонение ствола от вертикали недопустимо, поэтому уровень и отвес всегда должны быть под рукой. Для обустройства неглубоких коммуникационных колодцев используются обычные стеновые кольца с гладким фальцем.
  • Исключение составляют лишь те ситуации, когда грунтовые воды находятся слишком близко к поверхности земли, либо строительство ведётся в пучинистых грунтах. В таких случаях, давление воды, а так же сезонные подвижки грунта, связанные с его замораживанием и оттаиванием, могут нарушить герметичность соединения элементов ствола, и даже сдвинуть их с места.

Соединение колодезных колец стальными пластинами

  • Для того чтобы избежать подобных последствий в процессе эксплуатации сооружения, производят кольца с замком гребень-паз. Фигурные фальцы предупреждают сдвиг колец относительно оси ствола. В глубоких питьевых резервуарах их ещё дополнительно соединяют стальными скобами, либо пластинами с болтами, как на фото.
  • Подобные меры всегда принимаются и при строительстве глубоких колодцев. Кстати, кольца с усиленным армированием и утолщёнными стенками производятся тоже для таких ситуаций. Ведь грунтовые воды, а так же, встречающиеся в проходке плывуны, могут быть напорными, и стенки колодца должны выстоять под их давлением.
  • Герметизация стыков между кольцами производится с помощью грунтового проникающего состава, пенькового жгута и пластифицированного цементного раствора. Наружная обмазочная гидроизоляция обязательна для всех колодцев. Для этого отлично подходит жидкое стекло, битумная мастика.

Герметизация стыков между элементами ствола

  • Грунтование стенок изнутри, в питьевых колодцах производится только на стыках. Прочие резервуары можно обработать по всей поверхности, взяв любой состав, предназначенный для бетона: «Лахта», «Кальматрон», «Пенетрон», «Кальмафлекс». Герметизация и должная гидроизоляция стен канализационных септиков и отстойников изнутри очень важна, так как сточные воды не должны просачиваться в грунт.
  • Такие колодцы должны быть защищены и от воздействия низких температур, так как они находятся в зоне промерзания грунта. Питьевой колодец хоть и глубже, но тоже может замёрзнуть, особенно, если статический уровень воды находится высоко. Бетон впитывает воду и обладает высокой теплопроводностью. Если бетонный колодец, даже глубиной 20м, построен на пучинистом грунте, он тоже может замёрзнуть.
  • Поэтому, кроме наружной гидроизоляции, на уровне промерзания грунта, необходимо произвести ещё и утепление стенок. Для этого используют геотекстиль, пенный утеплитель, скорлупки из пенопласта, которые предназначены для труб большого диаметра.
  • Отлично подходят для этой цели и сыпучие утеплители: полистирольная крошка, перлит, керамзит, вермикулит. Их засыпают в проём, образовавшийся между стволом колодца и отрезком тубы большего диаметра, надетой на оголовок(см.Оголовок для колодца своими руками: строим и декорируем), либо в пазуху между стенками котлована и кольцами. Решение в каждом конкретном случае принимается индивидуально.
Ввод труб

Как сделать отверстие под трубу

  • Для колодца очень важно правильно выполнить ввод труб, иначе меры, принятые по обеспечению герметичности колодца окажутся напрасными. Если в стенке колодца нет готового отверстия, его нужно просверлить, и сделать это правильно. На примере сверху видно, как отличаются отверстия, выдолбленные зубилом и пробуренные алмазной «коронкой». Отверстие должно быть лишь на несколько миллиметров больше диаметра трубы.
  • Ввод металлических труб осуществляется через латунный сгон с резьбой на обоих торцах. На концах труб, навинчивающихся на сгон, тоже нарезается резьба. Соединение будет выполняться после герметизации ввода. Делается это так. Края отверстия обрабатываются тем грунтовым составом, который использовался для обработки стыков.
  • Из автокамеры или старого мяча вырезаются две заплатки, перекрывающие вход в стенке на пару сантиметров. В них делаются отверстия по диаметру сгона, с таким расчётом, чтобы резина плотно обжимала его стенки. Импровизированный уплотнитель надевается на сгон и приклеивается к бетону, например, клеем «Жидкие гвозди».
  • Остаётся выполнить обжимное соединение: накинув поверх уплотнителя шайбу, затянуть её гайкой. Такой вид соединения является самым надёжным, и не верьте тем, кто утверждает, что с этой задачей отлично справится монтажная пена. Со временем, она разрушается под воздействием влаги.

Ввод трубы ПНД в колодец

  • Для ввода пластиковых труб, вместо сгона используют отрезок гофрированной или гладкой трубы большего диаметра. Ввод гофры выполняется аналогично тому, что описан в случае с металлическим сгоном, либо зазор между гофрой и краями отверстия заполняется тем же раствором, которым заделывались стыки. Существуют варианты герметизации ввода с использованием заводского комплекта, состоящего из двух уплотнителей, гаек, шайб и герметика.

На последнем этапе строительства колодца выполняют обратную засыпку котлована, либо засыпку дренажных пазух, отделку оголовка, обустройство отмостки. Перечень этих работ зависит от назначения и конструкции колодца. Более подробную информацию, в каждом случае следует искать отдельно. На нашем сайте есть статьи практически по всем темам. Читайте их, штудируйте СНиП, делайте выводы и стройте колодцы на своём участке самостоятельно.

moikolodets.ru

Железобетонные изделия

АКЦИЯ ! ! ! ЖЕЛЕЗОБЕТОННЫЕ КОЛЬЦА КС 20.9 ПО САМОЙ НИЗКОЙ ЦЕНЕ В ГОРОДЕ 5000р шт.

______________________________________

ПОСТОЯННЫМ КЛИЕНТАМ И ОРГАНИЗЦИЯМ ДОПОЛНИТЕЛЬНАЯ СКИДКА ! ! !

(ПРАЙС-ЛИСТ)



Бетонные кольца для колодцев сегодня стали весьма востребованными строительными материалами, которые используются при возведении смотровых и водоотводных колодцев, погребов, систем канализации и электрических путепроводов.  Именно поэтому этот вид железобетонных изделий сегодня производится весьма активно.

Железобетонные кольца для колодца представляют собой стеновой материал, в основном используемый для сооружения колодцев и шахт. Такими кольцами обычно пользуются владельцы загородных домов для водоснабжения своего хозяйства, строя бетонные колодцы, колодцы-септики и подземные коммуникации. Кольца железобетонные используются в колодцах в том случае, если воду необходимо поднимать с достаточно большой глубины или при нет возможности бурения скважины под установку насоса. Канализационные колодца колодцев монтируются в магистраль и выполняют роль ревизии системы, также для прочистки засоров. Колодезные кольца жб в ливневых магистралях служат для сбора дождевой воды и еще, выполняют роль отстойников, где собирается грязь и мусор с поверхности газонов и дорог. Бетонные кольца для колодца напорного водопровода и напорной канализации служат для монтажа в них запорных устройств, задвижек и кранов. Колодезные кольца жб могут применяться в магистралях электроснабжения, в них устанавливают соединительные муфты и приборы учета.

Производство железобетонных колец: наше производство выполняется строго по ГОСТ 8020-90. Мы используем только качественный и проверенный временем бетон марки М350. По этим нормам высота кольца ЖБИ должна равняться 900 мм. В конкретном трубопроводе конструкция колодцев может изменяться, если это предусмотрено рабочими чертежами, и кольца для колодца могут иметь закладные детали. По диаметру ГОСТ разделяет все железобетонные кольца на три основных типа — стандартные кольца колодца КС-10 с диаметром в 100 см, кольца КС-15 с диаметром 150 см, и кольца КС-20 с диаметром 200 см. Толщина стенок кольца жби составляет 8 -10 см. Однако выпускается также специальный вид доборных колец с другими параметрами для монтирования канализации из бетонных колец необходимой глубины.

Преимущества железобетонных колец:

            — входящий в состав колец бетон и стальной каркас из арматуры обеспечивают долговечность изделия;

            — ЖБ-кольца имеют устойчивость к сжимающим нагрузкам;

            — установка не требует больших затрат времени;

            — чистить гладкую поверхность легко и удобно;

            — ЖБ-кольца имеют относительно невысокую стоимость;

            — кольца используют как для установки канализации, так и для возведения тоннелей электросетей, теплосетей, телефонных кабелей и т. п.;

            — обладают устойчивостью к агрессивным средам;

            — ЖБ-кольца устойчивы к воздействию подземных вод и смещению грунта.

Качество бетонных колец: в наших кольцах мы используем только качественные материалы, используемые для производства бетонных колец материалы, проходят испытания на соответствие требованиям нормам и стандартам. А так же на территории нашего завода есть собственная лаборатория.



 Так же в продаже появились правильные перфорированные ЖБ кольца.

Отлично подойдут для септиков, сливных ям и дренажных колодцев. Ссылка ниже.

ЖБ кольца с перфорацией (ссылка)

Для вас есть полезная информация по строительству септиков и выгребных ям, пример расчета объема, варианты конструкций.

Устройство септиков и выгребных ям (ссылка)

Если вас интересует более подробная информация о ценах, акциях и скидках, просим вас связаться по нашим контактным телефонам или электронной почте. Мы всегда будем рады ответить на ваши вопросы и помочь в выборе нужных вам железобетонных колец.

Тел.: (863) 219-58-04, 219-58-14.

E-mail.: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

xn—-btbkfse8bf1h.xn--p1ai

Смотрите также

  • Как штукатурить бетонные стены
  • Чем покрыть бетон на отмостке дома
  • Зачем в бетоне щебень
  • Бетон в7 5 технические характеристики
  • Бетонная опалубка
  • Опалубка для бетона
  • Состав бетон 200
  • Бетонный забор двухсторонний
  • Краска фасадная морозостойкая для наружных работ по бетону
  • Штукатурка бетонного потолка
  • Алмазное сверление бетона

HDPE и бетон: сравнение материалов для колец люков

Перейти к содержимому

Предыдущий Следующий

По всей Северной Америке муниципалитеты должны принять решение относительно колец люков, используемых в их инфраструктуре. Выбор делается между традиционными бетонными кольцами и недавно разработанными кольцами из полиэтилена высокой плотности (HDPE). Кольца должны противостоять притоку и инфильтрации (I&I), которые могут возникнуть в результате коррозии, вызванной сероводородным газом (h3S), или износа, вызванного вибрацией при интенсивном движении и циклами замерзания/оттаивания. Муниципальным лицам, принимающим решения, поручено определить систему, которая обеспечивает производительность и долговечность, не забывая при этом об их бюджете.

Бетон был обычным выбором, потому что он существует дольше всех и знаком инженерам и подрядчикам. Тем не менее, за последние 30 лет HDPE стал надежной альтернативой. В этом техническом документе приводится сравнение бетонных колец люков и колец люков из полиэтилена высокой плотности.

Благодаря комментариям городских инженеров и подрядчиков читатели узнают о проблемах, с которыми сегодня сталкиваются муниципалитеты, и о факторах, которые учитываются при принятии решений, влияющих на ключевые компоненты инфраструктуры.

Преодолев старое – кольца люков из полиэтилена высокой плотности Взгляните на воротник Новые дороги

От Аляски до Багамских островов, от Миннесоты до Техаса муниципалитеты уделяют более пристальное внимание долговечности и стоимости жизненного цикла, связанных с воротниками люков. Слишком часто эти системы для покрытия, укрепления и корректировки высоты дороги являются второстепенными пунктами в более крупном проекте по установке ливневой канализации, объединенными с общей задачей окончательной корректировки.

Обычной практикой является использование бетона или кирпича и строительного раствора для формирования воротника, который часто является первым компонентом, который изнашивается из-за постоянных ударов и вибрации транспортных средств и/или погодных условий, особенно условий замерзания/оттаивания. Под руководством некоторых инициативных агентств в Миннесоте инженеры общественных работ по всей стране переосмысливают бетонные воротники. Они переходят на регулировочные кольца люков из полностью переработанного полиэтилена высокой плотности (HDPE), которые являются более экономичными, легкими и прочными.

Внутри кольца

Впервые изготовленные в 1990-х годах, регулировочные кольца люков из полиэтилена высокой плотности изготовлены из 100% переработанного пластика или полиэтилена высокой плотности (в соответствии со стандартом ASTM D4976). Кольца разработаны в соответствии со спецификациями ASTM и AASHTO HS-25. Регулировочное кольцо люка из полиэтилена высокой плотности было протестировано независимой лабораторией American Engineering Testing. Кольца были загружены до 80 000 фунтов. и оставался в исправном состоянии. Фактически, выход из строя бетонного водосборника и сборки рамы крышки люка остановил дальнейшие испытания. Также были проведены испытания на проникновение воды в лабораторных условиях окружающей среды, которые не показали значительных утечек.

При сравнении характеристик нагрузки/прогиба пакета колец, подверженного воздействию асфальтобетона, с аналогичным пакетом колец, не подвергавшимся воздействию, прогиб пакета колец, подвергавшегося воздействию, был меньше, чем пакет, не подвергавшийся воздействию (0,173 дюйма против 0,226 дюйма). Кроме того, материалы из ПЭВП не подвержены коррозии и не разрушаются при воздействии агрессивной сероводородной среды, присутствующей в большинстве канализационных систем.

Штабелированием

Манжеты из полиэтилена высокой плотности впервые были установлены на санитарных люках в 1996 в Эппл-Вэлли, районе за пределами Миннеаполиса-Стрит. Пол, штат Миннесота. Джим Фрухтл, бывший координатор городского инженерного строительства в отделе общественных работ Apple Valley, вспоминает: «У нас была такая проблема с горловиной люка в наших суровых условиях, что мы решили попробовать кольца из полиэтилена высокой плотности, чтобы посмотреть, дадут ли результаты лабораторные испытания. к реальным условиям».

Технический отдел регулярно проверял хомуты в течение следующей зимы и следующих нескольких лет. «Не было никаких повреждений, трещин или поломок», — подтверждает Фрухтль.

Он провел собственное испытание, установив стальную пластину на одно из колец из полиэтилена высокой плотности и проехав по ней грузовик с цементом. Он объясняет: «Я хотел посмотреть, смогу ли я сокрушить его, но он прошел с честью». К 1998 году Apple Valley использовала исключительно ошейники из полиэтилена высокой плотности. Фрухтль отмечает: «Поначалу подрядчики сопротивлялись, потому что это было что-то новое. Но они научились любить их в основном потому, что установка намного быстрее и безопаснее».

В среднем установка бетонной крышки люка занимает 1–2 часа, после чего бригада должна вернуться позже в тот же день, чтобы засыпать до нужной марки. Монтаж ПНД занимает 20–30 минут, и бригады могут сразу приступить к обратной засыпке и трамбовке. Система готова к укладке асфальта через 10,5 часов. Экипажам нравится работать с легкими (6 фунтов) кольцами из полиэтилена высокой плотности, которые не трескаются и не ломаются, а материал не остается.

National Attention

На сегодняшний день кольца из ПЭВП поставляются из одних рук более чем в 70 городах Миннесоты, а также во многих городах штатов, которые сталкиваются с условиями замерзания/оттаивания, а также в городах со сложными почвенными условиями. В Макаллене, штат Техас, кольца из ПЭВП помогают увеличить срок службы крышек люков в сильнокислых почвах региона, поскольку ПЭВП обладает высокой устойчивостью к растрескиванию под напряжением под воздействием химических веществ и газов.

Совсем недавно Комиссия по санитарии пригородов Вашингтона (WSSC), одна из крупнейших в стране коммунальных служб водоснабжения и водоотведения, утвердила манжеты из полиэтилена высокой плотности для использования отделом технического обслуживания. В общей сложности более 4 миллионов колец из полиэтилена высокой плотности находятся в эксплуатации по всей стране без признаков поломки или деградации.

Фрухтль подтверждает: «Мы установили кольца из полиэтилена высокой плотности 20 лет назад, и сегодня они выглядят точно так же. Эти установки устранили приток и практически устранили реконструкцию».

Переосмысление решений для люков

Что, если бы у городского инженера была возможность сократить расходы на люки и кольца водосборных бассейнов на 50%, при этом значительно сократив время и усилия по установке? Брайан Хоул, президент подрядной фирмы C. W. Houle в Шорвью, Миннесота, говорит, что у него есть опыт, чтобы знать, что это вариант. «Они просто должны указать кольца из полиэтилена высокой плотности в строительной документации», — говорит он.

Бригады Хоула установили кольца из полиэтилена высокой плотности в более чем 1000 люков, что дает ему обширный опыт, подтверждающий такие утверждения. Несмотря на то, что компания LadTech производит легкие люки уже более 20 лет, многие из ее инноваций незаметно повлияли на процессы и продукты, обеспечивающие эффективность и долговечность в отрасли. «Требуется время, чтобы изменить сердца и умы, даже если факты подтверждают ценность», — говорит генеральный директор LadTech Дуайт Видрих.

«Поскольку кольца из ПЭВП не портятся, как бетон, они используются чаще, что приводит к размещению сотен колец в люках по всей Канаде».

— Дуайт Видрих, генеральный директор LadTech

Например, Видрих говорит, что один клиент канализационной системы в Виндзоре, Онтарио, объяснил, что его команда может установить кольца из HDPE намного быстрее, чем обычные бетонные кольца, поскольку они легче и не полагаться на раствор и прокладки. «Виндзору приходится сталкиваться с интенсивным движением грузовиков и с циклами заморозков и оттепелей в этом регионе, поэтому традиционные бетонные кольца приходилось часто заменять», — говорит Видрих. «Поскольку кольца из ПЭВП не портятся, как бетон, они используются чаще, что приводит к размещению сотен колец в люках по всей Канаде».

Хоул поддерживает это мнение. «Особенно в холодную погоду вам не нужно ждать, пока бетон схватится, — говорит он, — что приводит к более быстрому завершению работ и гораздо меньшим затратам времени и труда». В Калифорнии муниципальные власти сочли, что кольца из полиэтилена высокой плотности также являются правильным решением некоторых проблем. «Начальник канализационной службы сказал мне, что с нашими кольцами легче работать, чем со стандартными бетонными кольцами, а ремонтные бригады рассказали ему, насколько легко использовать различные размеры», — говорит Видрих.

Удлинительное кольцо адаптируется к изменяющимся характеристикам поверхности

Удлинительные кольца — это еще один продукт, повышающий ценность колец из полиэтилена высокой плотности. Формованное пластиковое удлинительное кольцо можно использовать для увеличения высоты люков или водосборных колодцев при укладке или ремонте проезжей части. Результатом развития этой концепции стал патент Видриха.

«Подрядчики и отдел транспортных инженеров жаловались мне, что им часто требуется на долю дюйма больше, чтобы соответствовать готовому сорту», ​​— говорит он. «В ответ на это мы создали проставочные кольца для использования поверх регулируемых колец, которые увеличивают высоту дымохода с шагом в четверть дюйма, чтобы соответствовать окончательному сорту».

Система также оснащена клином для регулировки угла наклона опорной рамы водосборника или опорной рамы крышки люка. Расширение включает в себя карман для уменьшения общей площади поверхности формованного пластикового элемента и обеспечивает плечо, которое сцепляется либо с конусом люка, конусом водосборника, либо с другими формованными пластмассовыми элементами, которые можно штабелировать. Расширение также содержит опорную поверхность рубанка, которая обеспечивает жесткость, а также поверхность, на которую можно нанести герметик для создания водонепроницаемого уплотнения.

Инженерное сообщество признает изобретательность решений для люков из полиэтилена высокой плотности

Каждая сфера строительной отрасли так или иначе определяется конечным результатом. Точно так же местные органы власти, ответственные за поддержание и улучшение инфраструктуры, должны помнить о своих бюджетах, особенно с учетом ограниченного финансирования муниципалитетов. Сегодняшние инженеры-строители играют огромную роль, помогая городским менеджерам сбалансировать приоритеты строительства с финансовой ответственностью. Одна из стратегий заключается в том, чтобы рекомендовать готовые решения, чтобы либо сократить первоначальные затраты на строительство, либо сохранить инфраструктуру в течение более длительного периода времени. Но что, если бы вы могли достичь и того, и другого?

Это возможно, если вы используете кольца для люков из полиэтилена высокой плотности (HDPE), которые представляют собой водостойкую сборку без строительного раствора и точную посадку, подходящую для широкого диапазона уклонов и размеров. Разработанная и предназначенная для замены всех существующих изделий из бетона, кирпича и резиновых колец, система из полиэтилена высокой плотности способна снизить затраты на кольца люков и водосборников на 50%. Это решение не только более экономично, но и проще в использовании, лучше работает, требует меньше обслуживания и изготовлено из переработанных отходов.

Кольца из полиэтилена высокой плотности разработаны в соответствии со спецификациями ASTM и AASHTO HS-25 и другими стандартами. Кроме того, они прошли строгие испытания в сторонней лаборатории American Engineering Testing и доказали свою способность служить 80-100 лет. Этот прочный, устойчивый к коррозии продукт имеет конкурентоспособную цену и обеспечивает значительную экономию жизненного цикла по сравнению с бетонными системами, которые обычно служат от 5 до 25 лет. Эти и другие преимущества, основанные на данных, обнадеживают инженеров, которые ищут продукты с надежными, проверенными результатами производительности.

С 1990-х годов кольца из полиэтилена высокой плотности были установлены в миллионах секций дымоходов в США, Канаде и на Багамах. Многие городские инженеры испытали эти продукты на своих условиях и были удивлены и воодушевлены результатами. Например, Джим Фрухтл, бывший координатор городского инженерного строительства в Департаменте общественных работ в Эппл-Вэлли, штат Миннесота, решил попробовать кольца из полиэтилена высокой плотности, чтобы увидеть, применимы ли лабораторные испытания к реальным условиям. Его команда следила за работой продукта в течение нескольких лет и обнаружила, что он легко выдерживает постоянные удары и вибрацию транспортных средств, а также погодные условия, в том числе суровые условия замораживания/оттаивания. «Не было никаких повреждений, трещин или поломок», — подтверждает Фрухтль. К 1998, компания Apple Valley указала исключительно ошейники из полиэтилена высокой плотности. Фрухтль отмечает: «Мы установили кольца из полиэтилена высокой плотности более 20 лет назад, и сегодня они выглядят точно так же. Эти установки устранили приток и практически устранили реконструкцию».

Сотни других муниципалитетов внедрили систему HDPE, некоторые последовали примеру Apple Valley, указав только эти продукты для строительства люков. В общей сложности более 4 миллионов колец из полиэтилена высокой плотности находятся в эксплуатации по всей стране без признаков поломки или деградации. Эта тенденция показывает, что, когда профессионалы отрасли и муниципалитеты нарушают традиции, чтобы внедрить инновационную, проверенную технологию, другие обязательно последуют их примеру.

Сейчас больше, чем когда-либо, такие творческие решения необходимы для улучшения городской инфраструктуры и высвобождения ресурсов для решения других задач. Генеральный директор Ladtech Дуайт Видрич заявляет: «Кольца из полиэтилена высокой плотности одобрены во всех штатах, включая Аляску и Гавайи. Только в Миннесоте они составляют около 80 процентов колец, используемых в штате. Покупка исходит от установления доверия и взаимопонимания с местными генеральными подрядчиками и представителями планирования инфраструктуры. Однако настоящий успех приходит, когда мы делимся ценностью продуктов с профессионалами в области инженерии. Их управление сообществами сосредоточено на изобретательности, и HDPE соответствует этим критериям».







Ссылка для загрузки страницы

Перейти к началу

Опции

ДОСТУПНЫЕ ОПЦИИ

Кольца из сборного железобетона

Бетонные кольца с внутренним диаметром 24 дюйма могут быть изготовлены различной толщины. Они используются для регулировки конечной высоты отливок люков. Стандартные размеры: 2″, 4″ и 6″.

Герметики для швов

Гибкие пластиковые прокладки RAM-NEK доступны в нескольких размерах, наиболее популярными из которых являются полосы 1 ½» X 3′-6″. 20 штук в коробке.

Press-Seal Corporation предлагает широкий выбор герметиков для швов. У нас есть Pro-Stik Butyl различных размеров.

Уплотнения трубы к люку

Гибкие соединители предназначены для обеспечения водонепроницаемого соединения труб, входящих в сборные люки и другие бетонные конструкции.

Гибкие муфты для люков CP6 представляют собой резиновые муфты с фланцевым гидрозатвором, залитые в стену бетонного люка. Труба крепится к втулке хомутом из нержавеющей стали. Он доступен для 8-дюймовой трубы. (SDR 35, C900 или DIP.)

Press-Seal представляет собой гибкий резиновый соединитель, который устанавливается в отверстие в бетонном люке. Резиновая втулка фиксируется лентой из нержавеющей стали, заклиненной на месте. Муфта крепится к трубе хомутом из нержавеющей стали. Он доступен для труб с внешним диаметром от 1,70 до 44 дюймов.

Продукция A-Lok Соединитель Z-Lok заливается в бетонную стенку люка во время производства. Он доступен для труб с внешним диаметром от 1,75 до 21,25 дюйма.

Стальные регулировочные кольца люков

U. S. Concrete Products может предоставить различные стальные регулировочные кольца для поднятия колец люков, когда требуется ремонт дорожного покрытия или регулировка обода.

Iron Castings

U. S. Concrete может предоставить все типы литья, такие как рамы люков и крышки, как указано для любого проекта.
http://www.usfoundry.com/usfoundry/

Решетки

U. S. Concrete Products может поставить чугунные или стальные решетки. Решетки могут быть круглыми, прямоугольными или квадратными. Стиль может варьироваться в зависимости от приложения. Чугунные решетки доступны в тяжелых условиях для транспортных нагрузок, в средних режимах для подъездных путей и парковок и в легких режимах для неавтомобильного движения.

Стальные решетки изготовлены из стали А-36 и соответствуют ASTM  A569технические характеристики. Они доступны с загрузками H-25, H-20, H-15 и нетранспортными. Решетки могут быть оцинкованы или окрашены по спецификации заказчика.
http://www.usffab.com/usffab-products/catalog/details/9

Двери доступа

U. S. Concrete Products может предоставить двери и люки квадратного и прямоугольного сечения, залитые в плоские плиты, для различных целей. Напольные двери бывают разных размеров и конфигураций. Они могут быть чугунными, стальными или алюминиевыми.

Алюминиевые двери доступны для 150 ф.кв.м. и 300 ф.с.ф. живая загрузка.

Доступны стальные двери для 300 ф.кв.м. с динамической нагрузкой и вне улиц с периодической загрузкой H-20.

Чугунные двери доступны в тяжелых условиях для транспортных потоков, в средних условиях для проездов и парковок и в легких режимах для неавтомобильного движения.

U. S. Concrete Products может предоставить крышки отверстий из алмазной пластины практически любой конфигурации. Они могут использоваться в недорожных условиях и должны быть спроектированы заказчиком. Они могут быть простыми, окрашенными или оцинкованными.

РубрикаРазное
