Гидрострелка с коллектором на 5 контуров

Мы продолжаем серию информационных обзоров о гидрострелках и коллекторах отопления. В прошлых выпусках мы рассказывали и показывали трёх и четырёх контурные модели. Сегодня поговорим об их ближайшей «родственнице».



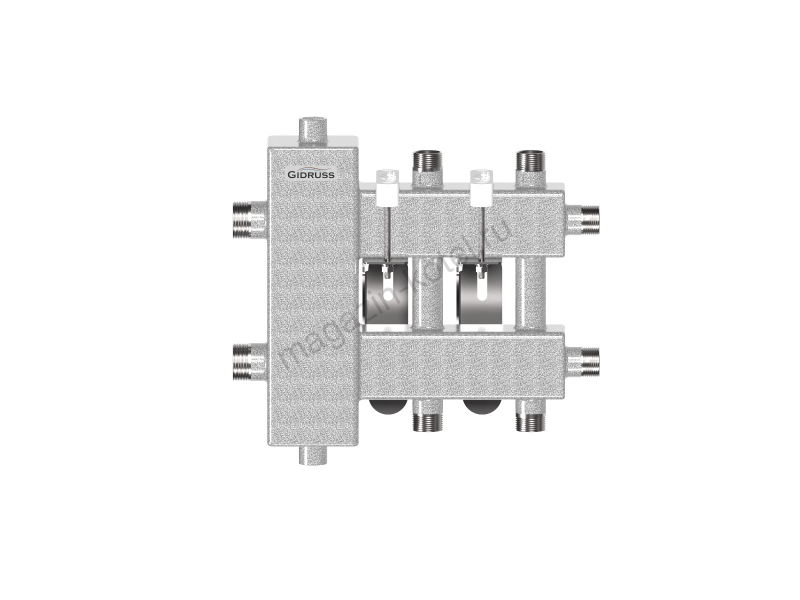

Гидрострелка с коллектором на 5 контуров предназначена для распределения теплоносителя по трубопроводам системы отопления частного дома, муниципального, торгового или другого учреждения с оборудованной котельной. Как вы уже поняли из названия, в такой гидрострелке 5 выходов. Это значит, что к модулю без проблем подключаются радиаторы и теплые полы в разных комнатах, бойлер, нагреватель вентиляции и даже резервный котёл.





Принцип действия гидрострелки и коллектора



Коллектор с гидрострелкой на пять потребителей работает по принципу стабилизатора. Если температура жидкости на одной из линий понижена или завышена, происходит подмес обратки.

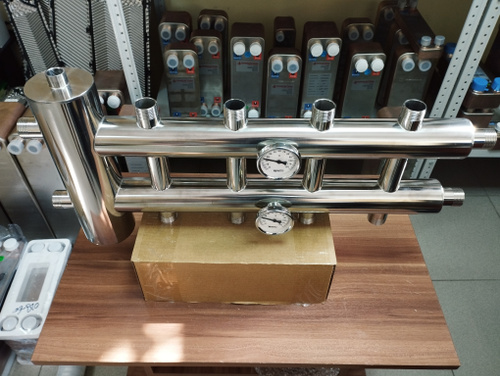

На фото. Гидрострелка с коллектором BMSS-60-5DU (балансировочный коллектор) из нержавейки



Благодаря тому, что коллектор оснащён патрубками входа и выхода, циркуляция осуществляется изолированно. Допустим, вам нужно настроить температуру радиаторов в детской комнате. Вы спускаетесь в котельную, находите группу, отвечающую за отопление в этом помещении, и меняете характеристики. Вам не придётся отключать котел и другие устройства, необходимые операции производятся стационарно.



На фото. Схема гидрострелки подключения гидрострелки с коллектором на 5 контуров



Данный вариант обвязки не только исключает взаимодействие между контурами, но и надёжно защищает котел отопления. Последний является главным элементом, обеспечивающим бесперебойную работу всей системы.



Важно отметить, что стоимость и ремонт котла в несколько раз превышает расходы на все комплектующие. В связи с этим купить гидрострелку будет абсолютно верным решением. Цена конструкции меньше, а пользы несравнимо больше.



Преимущества



  • Эффективно. Гидравлическая стрелка в сочетании с распределительными гребенками представляет более совершенную модификацию изделия, так как способна поддерживать баланс температур на всем пути следования рабочей жидкости.
  • Удобно. Совмещённая конструкция имеет компактные размеры, подобранные в соответствии с площадью стандартной котельной.
  • Качественно. Для производства выбраны металлы двух марок: конструкционная (чёрная) сталь 09г2с и нержавеющая AISI304. Все изделия проходят трёхступенчатую проверку и обязательную опрессовку, в результате чего могут эксплуатироваться в системах с давлением до 6 бар.
  • Выгодно. Покупка и установка гидрострелки повысит функциональность обвязки, а главное — убережет её от преждевременной поломки.



Модельный ряд гидрострелок с коллекторами на 5 контуров



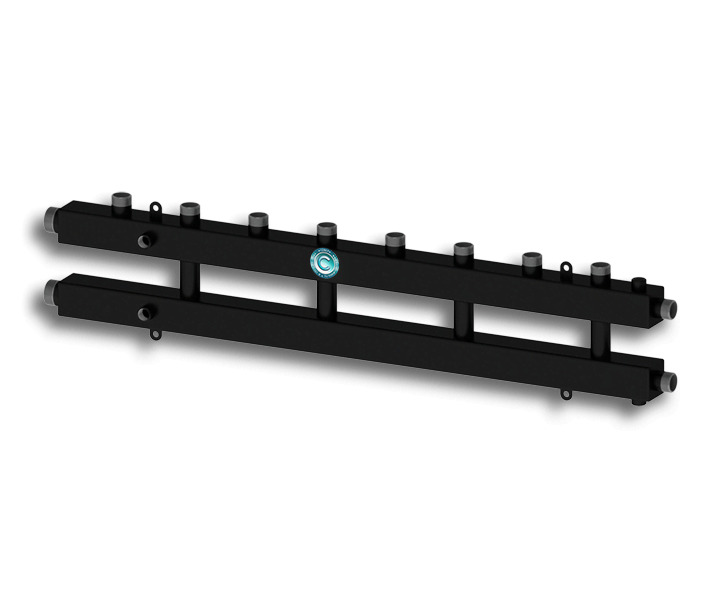

Классическое исполнение, BM-60-5DU рассчитано на максимальную мощность 60 кВт.

Направление контуров смешанное: два направленно вниз, два вверх, 1 в сторону. Расстояние между выходами 125 миллиметров. Материал изготовления — конструкционная сталь. Вход 1 1/4 дюйма, выход 1 дюйм. Аналогичные габариты имеют коллекторы из нержавеющей стали.





Отдельно отметим компактную серию BMK-60-5DU, в которую входят изделия с межосевым расстоянием 90 миллиметров. Длина, высота, ширина, а также вес таких моделей меньше, что позволяет производить монтаж в ограниченных пространствах.

Ниже приведена таблица всех моделей с пятью контурами.



Черная сталь Нержавеющая сталь
BM-60-5DU  BMSS-60-5DU
BM-60-5D
BMSS-60-5D
ВM-60-5U  ВMSS-60-5U
BM-100-5DU  BMSS-100-5DU
BM-100-5D  BMSS-100-5D
ВM-100-5U  ВMSS-100-5U
BM-150-5DU  BMSS-150-5DU
BM-150-5D  BMSS-150-5D
BM-150-5U  BMSS-150-5U
BM-250-5DU  BMSS-250-5DU
BM-250-5D  BMSS-250-5D
BM-250-5U
BMSS-250-5U
BMK-60-5DU  BMK-60-5DU
BMK-60-5D BMK-60-5D
BMK-60-5U BMK-60-5U





Подробные характеристики и цены коллекторов отопления с гидрострелками можно посмотреть в нашем каталоге. Здесь собран самый полный ассортимент промышленной группы Гидрусс, официальным представителем которого является наша компания.





В Краснодарском крае и ближайших регионах данная продукция хорошо известна как монтажным организациям, так и частным лицам. В первую очередь это отечественная марка, а значит цены на её продукцию «не кусаются». Ещё один существенный плюс — адаптация. Все модели идеально подходят для арматуры, которая продаётся в обычных магазинах. Соединительные размеры подобраны таким образом, чтобы монтаж занимал как можно меньше времени. Готовые сборки можно увидеть здесь.



Интересующие вопросы задать по телефону +7 (918) 315-04-30



Запрос можно отправить на электронную почту или воспользоваться корзиной сайта. Менеджер оперативно рассмотрит заявку и перезвонит, чтобы сообщить о наличии, оплате и сроках доставки. Постоянным клиентам предоставляются скидки.



Покупайте с удовольствием и экономьте без опасений вместе с Полисервис-юг!

  • Гидрострелка
  • Гидрострелка с коллектором
  • отопление
  • Gidruss

Коллектор Прокситерм GSK 25-5 с гидрострелкой, 60 кВт, 5 контуров, Ду25

Euro €USD $РФ руб

Москва, 3-й Нижнелихоборский проезд 1А, стр. 6

 [email protected]

 +7(495) 369-17-94

КОРЗИНА

Корзина пуста

MOD_VIRTUEMART_CART_AJAX_CART_PLZ_JAVASCRIPT

  • org/ListItem»> Главная
  • Коллекторы
  • Коллекторы из нержавейки ПРОКСИТЕРМ
  • GSK 25-5 Коллектор Прокситерм с гидрострелкой, 60 кВт, 5 контуров, Ду25

Производитель:

артикул: GSK 25-5


  • Описание
  • Характеристики
  • Отзывы
  • Похожие

Предназначен для обустройства систем отопления с пятью потребителями тепла с различными параметрами расхода и температуры теплоносителя. Состоит из подающего и обратного коллекторов, расположенных друг над другом и встроенного гидравлического разделителя. Коллектор со встроенной гидрострелкой значительно упрощает и ускоряет монтаж системы отопления, это готовое изделие с минимумом разборных соединений значительно повышает надежность системы.

Коллектор и гидрострелка спроектированы на самом предприятии Прокситерм, изготовлены на автоматизированных линиях, проверены перед упаковкой. Это позволяет обеспечить правильную работу системы отопления и увязать работу нескольких насосов на контурах.
GSK 25-5 подходит для совместного использования с насосными группами быстрого монтажа: Meibes, Watts, Caleffi и др.

Количество контуров в системе отопления определяется, учитывая наличие контуров:
радиаторного отопления,
теплого пола,
загрузки бойлера косвенного нагрева,
теплообменника бассейна,
теплообменника вентиляции,
теплообменников внешних сооружений,
теплообменника солнечных коллекторов.

Геометрические и присоединительные размеры GSK 25-5

Преимущества коллектора ПроксиТерм GSK 25-5:

  • неограниченный срок службы
  • коллектор изготовлен из полированной нержавеющей стали AISI 304, которая не подвержена коррозии, поэтому не происходит засорения системы продуктами коррозии
  • круглое сечение используемой трубы повышает рабочее давление теплоносителя в системе отопления до 10 бар
  • возможность подключения коллекторов ПроксиТерм для систем центрального отопления
  • аттестованные биметаллические термометры (2 штуки) входят в комплект поставки вместе с паспортами
  • крепежные хомуты входят в комплект поставки для упрощения и ускорения монтажа

Технические характеристики коллектора со встроенной гидрострелкой Прокситерм GSK 25-5

Артикул: GSK 25-5

Производитель: Proxytherm (Россия)
Материал корпуса: нержавеющая сталь AISI 304
Количество контуров: 5
Мощность: 60 кВт
Подключение источника: 1″ (н/р)
Подключение потребителей: 1″ (н/р)
Межосевое расстояние: 125 мм
Максимальное рабочее давление: 10 атм
Размеры, мм: 685х350х100
Гарантия: 5 лет

Отзывы

Еще нет отзывов об этом товаре.

Коллектор Север М4 с гидравлической стрелкой на 4 контура до 70кВт на отопление купить по низкой цене на dalexa.ru

Проблемы старой техники

Многие знают, что котлы без подключенных насосов часто напрямую подключаются к коллектору, а именно вместо этого варианта чаще всего используется такая гидрострелка с коллектором (схема изготовления ниже). Эти устройства были просто сняты с котлов с насосами, в результате чего они были установлены на каждый отдельный отопительный контур, но на самом деле такой вариант можно использовать не во всех ситуациях, так как если на данный момент еще есть гарантия на котел, то в этом случае снять с него насосы не получится, а если речь идет о чугунном котле, то в случае такого демонтажа его составных частей, при первом включении отопления на, даже отдельные секции котла могут лопнуть, не выдержав такого перепада температур.

находки

В этой статье мы рассмотрели различные способы изготовления водяной стрелы своими руками. Первые, стальные, широко востребованы специалистами благодаря своей прочности и функциональности. Во-вторых, полипропиленовые стрелы дешевле. Однако они не так надежны, как металлические (могут сломаться от перепада температур).

Устройство гидравлической стрелы в разрезе одинаково в большинстве самоделок. Более совершенное устройство имеет гидравлические стрелы, выпускаемые специализированными компаниями. Что касается альтернативы, то опять же стоит обратить внимание на продукцию производителей. В любом случае исходите из своих ресурсов и приобретенных навыков, но помните, свободная пара часов может превратиться в день или неделю.

Что дает эта технология

Чтобы избавиться от всего этого, сегодня используется специализированная гидравлическая стрела с коллектором (схема изготовления представлена ​​в статье). Это устройство предназначено для отделения гидравлики, а точнее отделяет котел непосредственно от остальной системы отопления. Так, например, гидрострелка с коллектором (приведена схема изготовления) может обеспечить один насос в котле, а в системе устанавливается еще несколько таких агрегатов разной мощности.

Как это работает

Устройство такого оборудования предельно просто. На данный момент мы не будем разбирать какие-то высокотехнологичные устройства, а рассмотрим лишь основные варианты реализации такой технологии.

В принципе, достаточно использовать стандартный кусок трубы, из которой сделан гидропистолет (гидроразделитель). Расчет гидравлической стрелки позволит понять, какими основными характеристиками должно обладать такое устройство и какие материалы лучше использовать для его изготовления.

Для чего она предназначена

В первую очередь конструкторы стараются исходить из того, что стрела предназначена именно для отделения гидравлики. В подавляющем большинстве случаев производители сегодня стараются выпускать котлы, оснащенные собственными насосами, и такие устройства достаточно мощные.

Например, есть котлы с закрытой камерой сгорания, в которых установлены встроенные насосы. Мощность таких устройств может составлять примерно 300 Вт, но на самом деле ее будет недостаточно, чтобы полностью протолкнуть систему отопления, если требуется обеспечить объект на 1000 м2, а именно такое оборудование примерно рассчитано на такой средний обогрев область.

В связи с этим необходимо устанавливать дополнительные насосы, а также использовать комбинированные системы. Именно в такой ситуации вместо помощи будет просто мешать насос, который изначально используется в котле, и именно в таких случаях можно использовать гидравлическую стрелку (назначение, расчет, изготовление — об этом далее в статья). При этом стоит отметить тот факт, что столь мощное оборудование в большинстве случаев изначально поставляется с заводской гидравлической стрелкой в ​​комплекте или, по крайней мере, имеется достаточно точная инструкция по ее подключению.

Если брать котлы меньшего размера, то с ними в принципе та же история, но в этом случае придется делать свой.

Водяной пистолет из полипропилена своими руками

Другим популярным материалом, используемым при изготовлении водяных стрелок, является полипропилен. Об этом мы уже рассказывали в материале коллектор отопления своими руками. С точки зрения эксплуатации полипропилен уступает стали. Все-таки в его основе полиэтилен, пусть и особой прочности, но обладающий свойством плавиться при высоких температурах. В системах отопления параметры меняются постоянно, и если это происходит быстро и неожиданно (по разным причинам), то поломок не избежать.

Кроме того, есть нюансы при сварке полипропилена.

Труба также подбирается по правилу трех диаметров, что часто приводит к сложностям, особенно в системах отопления большой мощности. В связи с этим в маломощных домашних котлах обычно монтируют полипропиленовую гидравлическую стрелку.

Часто в котельных можно встретить комбинированный вариант — стальная гидравлическая стрела и полипропиленовые коллекторы. Не забывайте, формулировка названий у разных мастеров и производителей разная. Гидрострелки часто фигурируют в видеоуроках, хотя на самом деле у нас обычные гребенки.

Себестоимость полипропиленовой гидравлической стрелы около 1000 рублей при наличии всей арматуры и сварочного аппарата.

Где устанавливается

Гидрострелка устанавливается на напольные котлы без встроенного насоса для обеспечения эффективной защиты котла от большого перепада температур при первом пуске системы отопления. Например, с помощью этого оборудования стандартные стальные котлы можно защитить от образующегося конденсата, а чугунные – от возможности выхода из строя отдельных секций.

Чтобы исключить такие неприятные ситуации, используется специализированная гидравлическая стрела. Чертеж и схема котельной в данном случае играют важную роль, так как в зависимости от особенностей отапливаемого объекта нужно подобрать соответствующее оборудование. Единственное, что стоит отметить, так это то, что для различных напольных котлов также необходимо использовать дополнительный насос.

Пример

Изначально человек в своем доме хочет получить практически идеальную систему отопления, потратив на это разумные деньги, и в этом случае все начинается с котла. Для небольшого частного дома можно выбрать стандартный двухконтурный котел с закрытой камерой, который будет монтироваться на стену. При этом необходимо правильно понимать, что в подавляющем большинстве случаев для обеспечения нормального распределения теплоносителя в этой системе может потребоваться индивидуальное изготовление коллектора обогрева гидрострелки. В такой ситуации возникает вполне стандартный вопрос: будут ли использоваться их насосы и что нужно делать с устройством в котле?

Вполне естественно, что многие люди в таких ситуациях предпочитают просто демонтировать насос с котла, чтобы он не портил установленную гидравлику системы, но на самом деле конструкция некоторых устройств выполнена таким образом, что вряд ли получится сделать эту процедуру. Именно в таких ситуациях соединение между котлом и коллектором становится идеальным решением.

Характеристики коллекторов отопления из нержавеющей стали

Коллекторы отопления отвечают за разделение и распределение теплоносителя. Первый обеспечивает гидрострелка … Вертикальная конструкция сообщается с котлом через входное и выходное соединения. Именно в нем смешиваются жидкости первичной и вторичной линий. Таким образом поддерживается температурный баланс. Горячая и холодная вода смешиваются, образуя новый поток, безопасный для системы.

Внутри стрелы установлен сепаратор , он также изготовлен из нержавеющей стали. Необходим для очистки охлаждающей жидкости. Дело в том, что, циркулируя по контурам, жидкость скапливается в себе различные примеси и воздух. Посторонние вещества негативно влияют на работу устройств. Механические частицы забивают клапаны, отводы и другие движущиеся части, а пузырьки воздуха провоцируют процессы окисления. Чугунные теплообменники начинают ржаветь. Как правило, этот процесс необратим.

Как осуществляется установка в такой ситуации?

Первоначально рисуется схема распределительного коллектора. В качестве примера рассмотрим следующую ситуацию:

  • Два контура теплого пола.
  • В системе будет использоваться контур бойлера косвенного нагрева, два запасных контура для теплового насоса или отдельного электрокотла, а также гидравлический стрелочный контур, то есть 5 контуров.

В этом случае нет ничего сложного в том, как нарисовать схему коллектора — достаточно иметь хоть какое-то представление о том, как работает такая система.

Как выбрать распределительный коллектор?

Гребни имеют схожую конструкцию — имеют стандартные дульные нарезы и диаметры отверстий. Подключение может осуществляться с использованием нескольких видов трубопроводов и фитингов. Разница может заключаться в допустимом количестве фурнитуры – оно варьируется в пределах 2-12 штук. Гребни можно легко сгруппировать вместе, чтобы обеспечить необходимое количество изгибов.

Коллектор распределительный отопительный, предназначенный для обслуживания теплых полов

В распределительных коллекторах, предназначенных для обслуживания теплых полов, должны быть предусмотрены механизмы регулирования интенсивности и температуры рабочего потока на каждом ответвлении. Эти устройства могут быть ручными или автоматизированными. В случае с радиаторами в таких элементах нет необходимости, так как управление можно вести непосредственно на каждой батарее.

На выбор может повлиять материал основы:

  • коллекторы из нержавеющей стали продаются в высоком ценовом сегменте, но цена оправдана качеством — изделия имеют самый большой срок службы среди аналогов. Гребенки выдерживают повышенное давление, снабжены воздухоотводчиками, торцевыми гайками для обслуживания шарового крана, регулирующей арматуры;
  • недорогие полимерные изделия отличаются недостаточной прочностью, их нецелесообразно применять в системах отопления, так как они не имеют необходимых показателей теплового расширения;
  • наиболее популярны латунные серии — недорогие и при этом функциональные.

При наличии определенных навыков собрать распределительный коллектор можно самостоятельно, но в случае использования металла необходимо минимизировать вероятность попадания ржавчины в систему.

Изготовление и расчет

Стоит отметить тот факт, что вы можете самостоятельно регулировать мощность, которая будет у вашей гидравлической стрелы. Как рассчитать мощность, нужно исходить непосредственно из характеристик вашего помещения и используемых устройств.

Если вам не нужна мощность приобретенного вами устройства, то в этом случае можно будет уменьшить резьбу в диаметре, но при этом сделать более длинную стрелку. В некоторых ситуациях целесообразно уменьшить суммарную мощность покупаемой техники по мощности до двух раз, так как, например, не в каждом доме нужны приборы на 80 кВт, и в таких случаях вполне оптимально будет оставить оборудование мощностью 40 кВт и более.

Как устроить

Некоторые, кто использует схему изготовления гидравлической стрелки своими руками, предпочитают устанавливать ее в непосредственной близости от котла, но многие специалисты говорят, что монтаж этого устройства на коллекторе также является хороший вариант, который в конечном итоге позволяет добиться законченного и гармоничного дизайна, который в дальнейшем будет удобен в использовании, проверке и обслуживании.

В этом случае котел может быть установлен примерно за три метра до точки установки стрелки, при этом подающая и обратная линии котла могут быть смонтированы через пол, если в доме есть пирог напольного отопления. В остальном принципиальных отличий в том, где будет крепиться ваша стрела, нет, а главное в этом случае установка оборудования с подходящей мощностью и всегда в вертикальном состоянии. Если вы делаете гидравлическую стрелку для системы отопления (схема/расчет выше), в которой котел установлен без предохранительного клапана, то рекомендуется к верхней части устройства приварить дюймовую резьбу для монтажа специальной предохранительной группы .

Также рекомендуется наварить небольшую резьбу в нижней части для обеспечения надлежащего дренажа и заполнения стрелки. Обязательным практическим условием является врезка в систему «котел, гидрострелка и коллектор» специализированных муфт для установки термометра. В процессе дальнейшей эксплуатации это может облегчить вам жизнь, так как позволит легко следить за состоянием системы отопления.

Назначение гидравлической стрелы

Гидрострелы
Назначение гидрострелки, или гидрораспределителя, делится на основную функцию и вспомогательную. Это зависит от конструкции устройства. Главное из них – правильно распределить потоки теплоносителя. Необходимость в этом может возникнуть в следующих ситуациях:

  • В системе отопления, работающей от одного отопительного прибора, и имеющей два и более контура, требующих разных расходов теплоносителя. Особенно, если второй контур больше основного. В этом случае увеличивать интенсивность работы котла абсолютно невыгодно. Это не только приведет к лишнему расходу топлива, но и значительно сократит срок службы отопителя. Не говоря уже о том, что в помещениях, отапливаемых магистральным контуром, будет просто слишком жарко.
  • Система отопления имеет несколько различных контуров. Радиаторы, теплые полы и так далее. Гидравлическая стрелка позволит всем им работать, не оказывая негативного влияния друг на друга, а если один из них будет отключен, то остальные продолжат свою работу без лишних нагрузок и термоударов.
  • Система отопления имеет несколько контуров, каждый из которых работает с циркуляционным насосом. Гидравлический клапан обеспечит их работу независимо друг от друга.
  • В системе отопления несколько котлов.
  • Также гидрострелка дает возможность отключать один контур независимо от остальных. Например, провести какие-то ремонтные работы.
  • Гидрораспределитель гасит тепловые удары при пуске системы и аварийном отключении. Необходимое условие, если в системе есть чугунные элементы, которые могут прийти в негодность из-за резких перепадов температур.

Вспомогательных функций всего две, но они тоже играют очень важную роль:

  • Гидрострелка позволяет стравливать воздух из системы отопления через специально установленный клапан.
  • Также служит накопителем ржавчины, накипи и других видов отложений, которые благодаря ему легко удаляются.

Как вы понимаете, гидравлическая стрела своими руками, вмонтированная в систему отопления, очень полезная вещь, позволяющая регулировать работу отопления и вовремя проводить ремонтные работы, не выключая котел.

Как сделать

Если у вас есть стандартный сварочный аппарат и опыт работы с таким оборудованием, то в этом случае нет ничего сложного в том, чтобы сварить полноценную гидрострелку самостоятельно. Однако нужно правильно понимать тот факт, что в процессе выполнения этой работы нужно учитывать большое количество тонкостей.

В наше время нет ничего сложного в том, чтобы найти чертеж гидрострелки, но при этом нужно правильно понимать, что все такие чертежи разные, и конкретного шаблона нет. Устройство гидравлической стрелки каждый специалист видит по-своему, но есть определенные правила, которых придерживаются абсолютно все.

Сама стрела представляет собой некую металлическую емкость, к которой приварены трубы, предназначенные для подключения к котлу и обеспечения подачи и обратки. Также в систему встроены потребительские трубы.

Опционально можно использовать патрубки для автоматического воздухоотводчика в верхней части установленной стрелки. В нижней части установлен отводной патрубок, обеспечивающий удаление различного шлама и грязи. Кроме всего прочего, в каком-то месте можно поставить и трубу для подпитки воды в систему.

Как сделать распределительный коллектор отопления своими руками?

Конструкция изделия основана на количестве используемых отопительных контуров. Необходимо учитывать расположение отопительного котла, специфику форсунок, особенности отопительных и косвенных контуров, планы возможного увеличения их количества в будущем, точки теплораспределения.

Пример распределительного коллектора отопления своими руками

При составлении проекта также необходимо учитывать, что каждый контур имеет две трубы — на подачу и обратку. Необходимо будет отметить дополнительное оборудование – сливной кран, расширительный бачок, группу термостатов, заливной клапан, подпиточный клапан.

Следующий шаг — пространственное моделирование. Придется разобраться со спецификой подключения труб к коллектору, обычно на концах формируются отводы для косвенного нагрева и подключения к твердотопливному котлу, для электрических и газовых настенных котлов патрубок обрезается сверху . Вся собранная информация учитывается при составлении чертежа коллектора (здесь пригодится миллиметровка). Между соседними трубами нужно выдерживать расстояние 10 см, как показывает практика, максимум 20 см.

Наиболее удобный материал для самостоятельной сборки гребенки – квадратный или обычный профиль трубы. Для выполнения разметки желательно подготовить линейку, штангенциркуль, керн. С помощью бензореза делаются отверстия, в которые в дальнейшем будут врезаться патрубки. В эти посадочные места нужно вставить обрезки труб, оснащенные резьбой.

Заготовки крепятся сваркой — сначала черновой, вторым способом обрабатывается весь периметр. Далее нужно оснастить получившийся корпус кронштейнами для подвешивания расчески на стену. Стыки необходимо очистить от ржавчины и окалины. Конструкцию покрывают обезжиривающим составом, последовательно наносят краску и лак.

Через 2-3 дня, когда слои краски полностью высохнут, коллектор можно монтировать на подготовленное место и подключать к входным, выходным цепям. В результате формируется эффективный инструмент, способный полностью согласовать сложную систему отопления частного домовладения.

Первое правило

Самое главное правило, которое необходимо соблюдать всегда, это так называемое «правило трех диаметров», то есть диаметр устанавливаемой вами гидрострелки должен быть в три раза больше, чем этот параметр для форсунок. Если вы хотите, чтобы гидроразделитель мог полноценно выполнять свои основные функции, то есть:

  • отделить шлам от системы;
  • удаление газов;
  • уравнять гидравлическую разницу;
  • подача нагретой воды в котел с целью обеспечения его большей долговечности.

Многие предпочитают сэкономить и сделать своими руками гидравлические стрелы из полипропилена, но на самом деле это абсолютно неправильное решение, принятое в основном людьми, мало понимающими в особенностях работы подобного оборудования.

Именно по этой причине стоит использовать только полноценные металлические трубы, которые позволяют полностью реализовать потенциал такой техники и действительно будут эффективно показывать себя на протяжении всего срока службы такой системы.

Понимание основных схем гидравлических систем

Автор Джош Косфорд, ответственный редактор

Из всех тем под зонтиком размером с внутренний дворик гидравлических систем гидравлические символы получают наибольшее количество запросов от тех, кто хочет узнать больше о гидравлических системах. Чтение любой схемы с более чем тремя символами может быть пугающим, если ваш опыт ограничен. Но научиться невозможно. На самом деле, требуется только базовое понимание того, как работают символы и как они расположены на диаграмме. Одна из проблем — даже если вы запомнили каждый символ в библиотеке — понять, почему конкретный символ используется в схеме; этой части трудно научить, и она приходит только с опытом.

В этом месяце я познакомлю вас с основами, чтобы вы знали, как рисуются и структурируются стандартные линии и формы, чтобы их можно было интерпретировать повсеместно. Если вы уже знакомы со схемами, не теряйте простоты. В некоторых случаях я также попытаюсь привести примеры более старых символов, поскольку на многих заводах есть старые машины со старыми схемами.

Основными элементами любой схемы являются линии различных типов. Чаще всего используется сплошная черная линия, которую я называю базовой линией. Это многофункциональная линия, которая используется для обозначения всех распространенных форм (таких как квадраты, круги и ромбы), а также для обозначения проводников жидкости, таких как линии всасывания, нагнетания и возврата.

Другим широко используемым стилем линий является штрихпунктирная граница или линия ограждения. Это представляет собой группу гидравлических компонентов как часть составного компонента (например, управляемого направляющего клапана с пилотным и основным клапаном вместе), подсхемы (например, цепи безопасности для гидравлического пресса) или стандартной схемы. один гидравлический коллектор с картриджными клапанами. Как правило, граничное ограждение представляет собой четырехсторонний многоугольник, с использованием штрихпунктирной линии, с различными символами клапанов, содержащимися внутри, как представление фактической гидравлической системы.

Третья наиболее часто встречающаяся линия — это простая пунктирная линия. Это двойная функциональная линия, представляющая как пилотную, так и дренажную линии. Линия управления как в представлении, так и в функциях использует гидравлическую энергию для подачи сигналов или управления другими клапанами. Умение разбираться в линиях управления является ключом к пониманию сложных гидравлических схем. В качестве дренажной линии пунктирная линия просто представляет любой компонент с утечкой жидкости, требующий пути, представленного на чертеже.

Когда линии на схеме представляют шланги, трубки или патрубки на машине, они часто должны пересекаться или соединяться с другими кабелепроводами. В случае соединения гидравлических трубопроводов к месту соединения на чертеже добавляется точка или узел, чтобы показать, как они соединяются на машине. Линия, которая пересекается на чертеже, не обязательно должна пересекаться на машине, но требуется пояснение к чертежу, чтобы отличить пересекающиеся линии от соединяющихся. Раньше пересечение линий отображалось как прыжок или мост, но в настоящее время стандартом является то, что они просто пересекаются без драмы.

Если мы немного продвинемся вперед по сравнению с вашей основной линией, у нас есть три другие общие формы, используемые в гидравлических схемах. Это круг, квадрат и ромб. В основе 99% гидравлических символов лежит один из этих трех. Насосы и моторы любого типа рисуются с помощью круга, как и измерительные приборы. Клапаны любого типа используют базовый квадрат в качестве начала. Некоторые из них представляют собой просто один квадрат, например клапаны давления, но в других используются три соединенных квадрата, например, с трехпозиционным клапаном. Ромбами обозначаются устройства кондиционирования жидкости, такие как фильтры и теплообменники.

Квадрат используется в основном для клапанов различных типов; клапаны давления и направляющие клапаны являются наиболее распространенным использованием. Один квадрат используется для каждого упрощенного клапана давления, который я могу придумать; предохранительные клапаны, редукционные клапаны, уравновешивающие клапаны, клапаны последовательности и т. д. Каждый напорный клапан, за исключением редукционного клапана, называется нормально закрытым и не пропускает жидкость в нейтральном состоянии. Клапаны должны открываться посредством прямого или управляющего давления, которое может возникнуть в любом месте в пределах настройки пружины.

Если разобрать символ предохранительного клапана, мы увидим еще несколько форм, ранее не обсуждавшихся. Первый — стрелка. В большинстве случаев стрелки не используются, и предполагается, что жидкость может течь в любом направлении. В случае нашего предохранительного клапана жидкость проходит через него только в одном направлении, как видно по вертикальной смещенной стрелке. Вторая стрелка предохранительного клапана нарисована по диагонали, что означает возможность регулировки. В этом случае наложенная пружина означает, что этот предохранительный клапан имеет пружину с регулируемыми настройками давления.

Предположим, что предохранительный клапан настроен на 2000 фунтов на кв. дюйм. Вы заметили пунктирную линию, идущую от нижней части символа, закругляющую угол и прикрепленную к левой стороне. Эта пунктирная линия указывает на то, что клапан управляется непосредственно давлением на его входном отверстии, и что управляющая жидкость может воздействовать на клапан, сдвигая стрелку вправо. На реальном клапане, конечно, нет стрелки, но, как и характер гидравлических символов, он просто представляет собой визуальную модель того, что происходит. Когда давление в пилотной линии приближается к 2000 фунтов на квадратный дюйм, стрелка перемещается до тех пор, пока клапан не достигнет центра, позволяя жидкости проходить, что, в свою очередь, снижает давление до тех пор, пока давление вверх по течению не достигнет 2000 фунтов на квадратный дюйм.

Редукционный клапан является единственным нормально открытым клапаном давления в гидравлике. Как видите, он очень похож на предохранительный клапан, за исключением двух изменений в символе. Во-первых, стрелка показывает, что он течет в нейтральном положении, тогда как предохранительный клапан заблокирован. Во-вторых, он получает пилотный сигнал после клапана. Когда давление на выходе поднимается выше значения настройки пружины, клапан закрывается, предотвращая попадание входящего давления на путь вниз по потоку, что позволяет давлению снова упасть до уровня ниже уставки давления.

Направленные клапаны продолжают использовать квадратные оболочки, как это видно на показанных тарельчатом клапане 2/2 и электромагнитных клапанах 4/3. Каждый конверт или квадрат представляет одно из возможных положений клапана. Тарельчатый клапан 2/2 не указывает, как смещается клапан, но он блокирует поток в одном положении и пропускает его в другом. Клапан 4/3 показывает, что он блокирует весь поток в среднем (нейтральном) положении. Затем его можно сместить в левую или правую оболочку, по существу реверсив поток из рабочих портов. Символы пружины расположены над каждым из символов соленоида, и это представляет собой двойные соленоиды с функцией центрирования пружины.

Круги обозначают насосы и двигатели в 90% используемых символов, а также могут использоваться в обратных клапанах или манометрах. Треугольные стрелки обозначают направление движения жидкости; в случае насосов он обращен наружу, а в случае двигателей — внутрь. Двигатели часто имеют двунаправленное вращение и также имеют треугольник внизу, позволяющий жидкости поступать через любой порт. Некоторые насосы могут одновременно быть двигателями и, кроме того, могут быть двухвращательными, как показано на следующем символе. Символ насоса переменной производительности с компенсацией давления широко варьируется, а иногда просто показан стрелкой внутри круга. Этот конкретный пример является моим любимым, и он несколько прост, хотя он может стать довольно сложным, показывая отдельные символы для различных компенсаторов, отверстий и/или электропропорциональных клапанов.

Последней базовой формой, обычно используемой в гидравлических символах, является ромб. Ромбами обозначены устройства кондиционирования, такие как фильтры, нагреватели или охладители. Вы можете себе представить, что пунктирная линия, разделяющая пополам символ фильтра, улавливает частицы по мере их прохождения. Для охладителя две направленные наружу стрелки представляют тепло, излучаемое охладителем. Наконец, показан теплообменник типа «жидкость-жидкость», показывающий путь входящей и выходящей жидкости, отводящей тепло из системы.

Основы гидравлической символики довольно просты, но я коснулся только поверхности. Есть много специализированных символов, представляющих такие вещи, как электроника, аккумуляторы, различные цилиндры и шаровые краны, которые я не могу показать. Кроме того, каждый символ, который я показал, представляет небольшую часть возможных модификаций каждого из них; существует, вероятно, сотня или более способов представить гидравлический насос с помощью схематического символа.

Наконец, способы комбинирования гидравлических символов для создания полной схемы, представляющей реальную машину, безграничны. Я рекомендую вам тратить время на чтение гидравлических схем, чтобы интерпретировать символы, когда у вас есть время. Вы не только откроете для себя уникальные символы, но и увидите уникальные способы использования старых символов и компонентов в гидравлической схеме.
