Автономная система отопления дома у многих ассоциируется только с котлом отопления. Задумываясь о высоком уровне комфорта, такие владельцы недвижимости выбирают наиболее функциональную модель, укомплектованную системами автоматизации. Однако недостаточно установить котел в помещении, специально отведенном под домашнюю котельную. Необходимо подключить его к системе отопления, в состав которой входят не только радиаторы. Все, что находится между отопительным котлом и радиаторами, называют обвязкой и чем она более качественно выполнена, тем комфортнее будет в доме. Грамотная обвязка позволит в полной мере насладиться такой функцией, как смс управление котлом, в противоположном случае не поможет никакая автоматика. Ошибки в проектировании обвязки могут привести к выходу отопительной техники из строя.

Какая бывает обвязка?

В зависимости от типа котла можно выбрать одну из двух систем обвязки:

• С естественной циркуляцией – применяется при установке энергонезависимых газовых и твердотопливных котлов;
• С принудительной циркуляцией – устанавливается для оборудования, укомплектованного циркуляционными насосами.

В обвязке с естественной гравитацией вода передвигается благодаря двум факторам: наклону труб и способности более плотной воды вытеснять менее плотную. Преимуществом такой системы является простой монтаж, привлекательная цена и хорошая ремонтоспособность. При прокладке такой системы используют трубы большого диаметра, стараются минимизировать количество поворотов и обязательно устанавливают расширительный бак.

Принудительная циркуляция с помощью насоса отличается практичностью, эффективностью, способностью обеспечить высокий уровень комфорта. Среди недостатков системы – высокая стоимость, зависимость от электричества, сложность используемого оборудования.

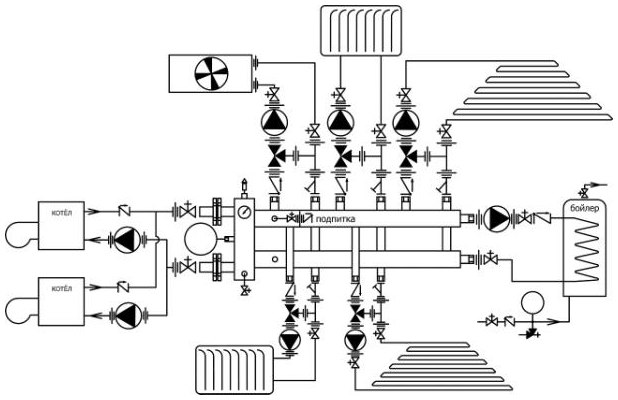

Эти две классические схемы получили свое развитие в коллекторной разводке. Эта схема предполагает установку коллектора, к которому по отдельности подключаются все отопительные приборы и точки водозабора горячей воды. У такого решения есть важное преимущество – можно контролировать каждый радиатор или кран.

Основные элементы и этапы монтажа обвязки отопительного котла

Циркуляционная коллекторная система сегодня наиболее востребована, основными ее элементами являются:

• Циркуляционный насос;
• Расширительный бак;
• Воздушные клапаны;
• Грязевик;
• Коллектор;
• Гидростатическая стрелка.

Монтаж обвязки начинается только после установки котла, прежде чем приступить к соединению труб, необходимо убедиться в том, чтобы их диаметры были равны. Первым этапом монтажа обвязки является установка коллектора, для его соединения с приборами используют трубы диаметром 25 мм. К коллектору подсоединяются горячее водоснабжение, теплый пол и радиаторы отопления. Те отверстия коллектора, которые не используются, закрываются заглушками.

На подающей трубе монтируется распределительный клапан, с его помощью можно будет регулировать температуру теплоносителя. В обратную магистраль встраивается циркуляционный насос, его к коллектору можно подсоединить как напрямую, так и через распределительный клапан. На завершающем этапе устанавливается дополнительное и вспомогательное оборудование:

• Манометр;
• Термометр;
• Проходные фильтры;
• Клапаны слива;
• Предохранительные клапаны;
• Воздушные клапаны.

При использовании котла на жидком топливе или газе обязательно необходимо установить грязевик, который позволит очистить теплоноситель от примесей.

Для управления за температурой необходимо установить gsm-термометр, благодаря которому контролировать систему можно будет с помощью смартфона. Циркуляционная система – лучший выбор для коттеджа, в небольшом доме или на даче достаточно обвязки с естественной циркуляцией.

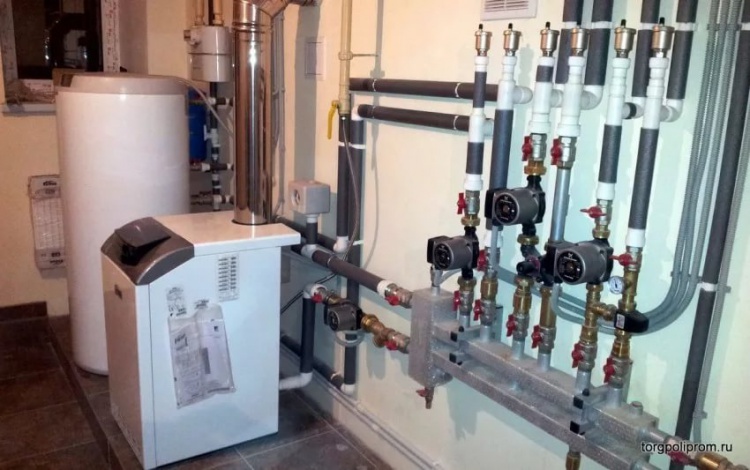

Коллектор отопления для котельной

Коллектор отопления для котельной является обязательным устройством, так как обеспечивает безопасность и продолжительную работу всей системы. Он защищает котёл от гидравлического удара, резкого перепада температуры, воздушных пробок, застойных примесей на подвижных элементах. И это далеко не полный список полезностей, которыми «одарит» вашу котельную коллектор отопления. Что это за зверь такой, зачем он нужен и другие не менее интересные факты мы собрали в одном обзоре.

1. Коллектор отопления в частном доме

2. Как устроен коллектор отопления

3. Гидравлический разделитель в составе коллектора

4. Гребенки коллектора отопления

5. Из чего делают коллекторы отопления

6. Итоги

Коллектор для отопления устанавливают в оборудованном помещении, отдельно от бытовых приборов, и в непосредственной близости от котла. Предварительно подготавливают место. Как правило, его располагают на стене и крепят при помощи разъёмных кронштейнов. Желательно, чтобы монтируемая поверхность была ровной, без посторонних предметов и повреждений.

Сборку проводят в несколько этапов, потом тестируют и корректируют. Только убедившись в правильности настройки, пользователь заканчивает установку и переходит к проверочному запуску, длится он от двух часов до суток. В это время отслеживают показатели, и при необходимости вносят изменения. Такие тестовые периоды устраивают и для работающей обвязки, так сказать в целях профилактики.

Конструкция коллектора проста и продумана до мелочей. Последнее полностью зависит от производителя, точнее его квалификации и технической грамотности.  Опытные мастера тщательно обдумывают каждую деталь, прежде чем начать производство, поэтому их продукция оснащена всем необходимым.

Однако единого стандарта коллектора отопления до сих пор не ввели. Покупателю остаётся надеяться на порядочность изготовителя. Наш поставщик, промышленная группа Гидрусс делает коллекторы и гидрострелки давно, и все беды монтажников и собственников загородной собственности знает очень хорошо. Поэтому в качестве примера мы рассмотрим коллектор отопления именно этой марки.

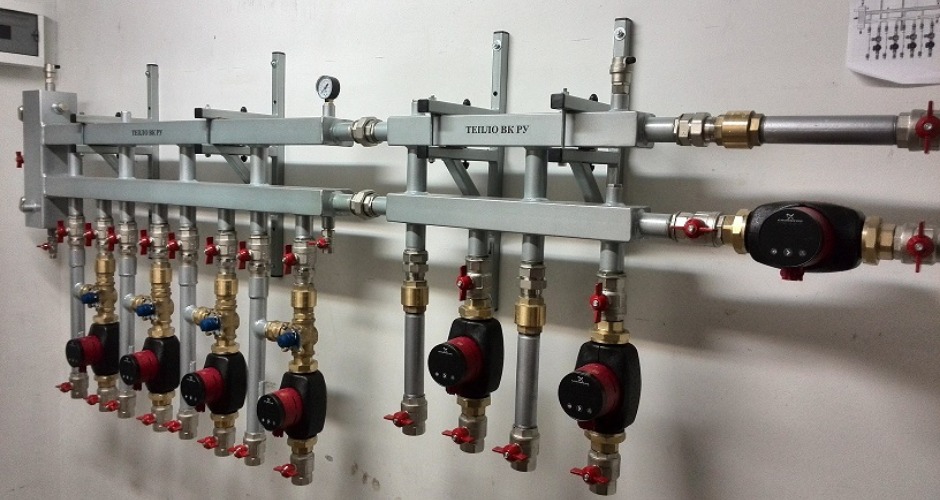

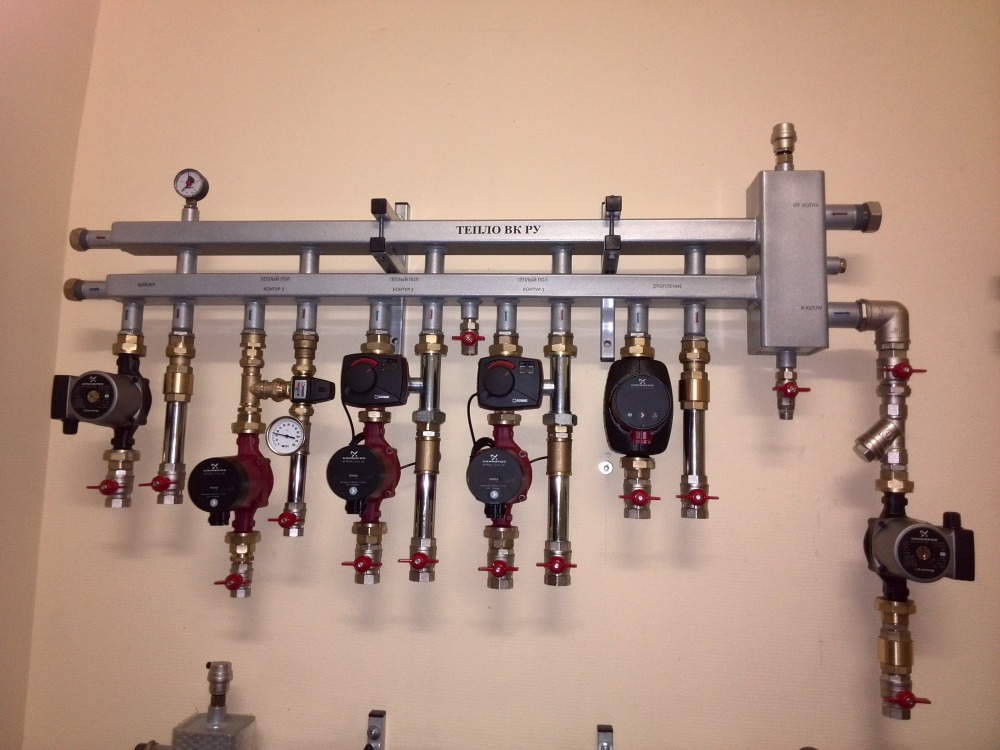

На фото модель на 4 контура из нержавеющей стали BMSS-100-4D с насосной группой в изоляционных кожухах.. Справа находится вертикальная стрелка.

Это гидравлический разделитель, который соединяется с котлом и принимает теплоноситель. Обратите внимание на патрубки. Наружная резьба у них не случайно.

Внешние борозды накручиваются легче, да и фурнитуру к ним подобрать проще. Условный проход, точнее вход составляет 1 1/4 дюйма, что соответствует соединительным размерам котлов до 100 киловатт.

Теперь посмотрим на отверстия сверху и снизу, они гораздо меньше входа, и это снова не просто так.

В верхний патрубок вставляется автоматический отводчик воздуха, в нижний – сливной кран. Эти два устройства отвечают, пожалуй, за один из самых важных процессов – очистку теплоносителя.

Жидкость циркулирует в системе по кругу и накапливает остатки механических смесей, металл, отколовшийся от запорной арматуры. Кроме того, туда попадают пузырьки воздуха, если их не удалить, то в системе появится ржавчина. А это верный признак скорой поломки.

Хорошо, если окислился металл на комплектующих, их замена обойдётся недорого. Когда коррозия проникает в теплообменник котла, всё может закончиться плачевно. Покупка нового теплогенератора — недешёвая забава, от 50 тысяч и далее по возрастающей. Хотя нужно было только позаботиться о фильтрующих элементах.

В помощь воздушнику и дренажному крану инженеры компании добавили ещё один важный компонент, сепаратор.

Сетка из нержавеющей стали устанавливается внутрь стрелки, таким образом, очищение системной воды происходит лучше. Проходя через ячейки, она освобождается от примесей и идёт дальше. Теплоноситель без добавок более лёгкий, по контурам проходит быстрее. В модуле поддерживается пропускная способность, заданная заводскими настройками, что в разы увеличивает производительность обвязки.

От гидрострелы жидкость направляется в гребёнки. Два профильных объёмных отрезка, сваренных аргонно-дуговой сваркой, называют распределительными коллекторами отопления, нужны для разводки нагретой воды по потребителям.

Радиаторы на этажах, бойлер косвенного нагрева, тёплый водяной пол работают в установленных режимах, соответственно и жидкости им нужно разное количество. Через котёл и стандартную гидрострелку с одним контуром разветвлённую разводку оборудовать не получится, её дополняют гребёнками или покупают коллектор отопления, как на фото.

Отличительная особенность такой комплектации в расположении отводов. Три направлено вниз, один сторону (есть модели и с комбинированными патрубками), причём первичная и вторичная линия у потребителей свои.  Это значит, что они никак не могут повлиять друг на друга.

Останется подобрать корректный режим для каждого контура. В результате создаются благоприятные условия для функционирования системы, а вы ещё и экономите. При сбалансированной подстройке потребление ресурсов снижается, в частности уменьшается расход электроэнергии. Конечно, одного коллектора отопления здесь недостаточно. Вам потребуется умная автоматика. Термостаты, электрические приводы, клапаны, адаптивные насосы, коммутационные платы помогут настроить обвязку максимально эффективно.

Устройства находятся в общей обвязке, управлять ими проще. Базой становится коллектор отопления, к нему присоединяется подводка и арматура (трубы, насосы, краны), он в свою очередь подключается к котлу. В результате получается многофункциональный модуль, решающий основные задачи, необходимые для качественной и продолжительной эксплуатации котельной в частном доме.

Материалы для производства коллекторов отопления заказывают на специализированных заводах. Традиционно высокий спрос на металлы. Нержавеющая сталь считается самой крепкой. Наш коллектор сделан именно из неё.

Марка Aisi 304 прекрасно справляется с нагрузками. Оксидная плёнка на поверхности защищает от окисления. Ржавчина не появится в принципе. Добавьте к этому повышенную износостойкость, хорошую прогреваемость и практически не ограниченный срок службы. Перечисленные преимущества становятся весомыми доводами в пользу нержавеющих коллекторов. Тем более у Gidruss все изделия этой линейки проходят обязательную опрессовку и шлифовку.

Кроме нержавейки используют обычную конструкционную сталь, в народе её называют чёрной. Она также прочна, однако подвержена коррозии. Чтобы укрепить металл, готовое изделие окрашивают порошковой краской и эмалью. Состав распыляют пульверизатором в три или четыре слоя. Сохнет отделка сутки, за это время частицы краски глубоко проникают в структуру металла. На поверхности образуется невидимая плёнка, уберегающая изделие от неблагоприятных воздействий.

1. Коллектор отопления приобретается в котельную частного дома при условии, что обвязка многоконтурная, то есть состоит минимум из трёх потребителей.

2. Коллектор в большинстве случаев имеет совмещённую конструкцию, состоящую из гидрострелки и гребенок. Данное сочетание предпочтительнее как с точки зрения эксплуатации (всё практически в одном месте), так и внутренних процессов (цикл течения теплоносителя не нарушается).

3. Стандартов для коллекторов нет, поэтому строение и комплектация моделей разных производителей отличается. Выбрать действительно качественный можно, удостоверившись в добросовестности изготовителя.

4. Нержавеющие коллекторы самые крепкие, дорогие и долговечные (гарантия 10 лет). Модели из конструкционной стали дешевле, более склонны к ржавчине (гарантия 5 лет).

Коллекторы лучистого тепла, Коллекторы PEX для лучистого отопления

Коллекторы лучистого тепла предназначены для упрощения процесса установки и сокращения времени и затрат, связанных с установкой системы лучистого отопления пола, плинтусного отопления или системы снеготаяния.

Размер

Чтобы выбрать коллектор лучистого тепла надлежащего размера, сопоставьте количество цепей трубок PEX (контуров) в системе с размером ответвления коллектора. Общие рекомендуемые методы установки для систем лучистого отопления:
200–250 футов для труб PEX 3/8 дюйма на контур.
300–350 футов для труб PEX 1/2 дюйма на контур.
400–500 футов для 5/8-дюймовых труб PEX на контур.

Для систем снеготаяния:
250 футов для труб PEX 5/8″ на контур.
300 футов для труб PEX 3/4 дюйма на контур.

Например, для участка площадью 900 кв. футов с трубами PEX 1/2 дюйма, установленными на расстоянии 9 дюймов (по центру), потребуется около 1200 футов трубок 1/2 дюйма. Разделите это число на рекомендуемую длину цепи: 1200 / 300 = 4. Если число имеет десятичную дробь, округлите его до ближайшего значения. Цифра 4 указывает на то, что для системы лучистого тепла требуется комплект коллектора лучистого тепла с 4 ответвлениями. Разделите общую длину труб на количество ответвлений, и вы получите среднюю длину трубы на контур: 1200/4 = 300 футов.

Установка

Правильная установка коллектора лучистого тепла гарантирует наилучшую производительность системы. Радиационный коллектор с балансировочными клапанами — это обратный коллектор, и он должен быть сверху. Подающий коллектор с индикаторами расхода (расходомерами) должен располагаться внизу. Если труба PEX установлена ​​на уровне или ниже уровня коллекторной станции, эта конфигурация позволит воздуху выходить в самую высокую точку системы, которая является обратным коллектором, где установлено устройство для удаления воздуха.
Если коллекторная система расположена в подвале или ниже уровня системы отопления, то подающий коллектор должен быть верхним, а обратка – нижним.

Одним из отличительных преимуществ системы крепления является то, что она смещает коллектор лучистого тепла от стены и обеспечивает более удобный доступ, упрощенное техническое обслуживание и более легкую установку труб PEX. Индикаторы расхода служат вторичными клапанами и могут регулироваться для увеличения или уменьшения расхода воды через отдельные ответвления. По умолчанию запорные шаровые краны имеют поворот на 180 градусов (прямой). 9Клапаны 0 градусов (угловые) можно приобрести для модернизации.

Ручные балансировочные клапаны на возвратном коллекторе лучистого тепла позволяют регулировать расход воды через отдельно выбранную ветвь от 0% до 100%. Поскольку радиационные коллекторы часто обслуживают несколько зон или помещений, и почти невозможно, чтобы все контуры были одинаковой длины, необходимо отрегулировать поток через ответвления коллектора, чтобы каждый контур получал необходимое количество горячей воды (больше горячей воды для более длинная петля и меньше для более короткой).

Обратите внимание, что этот тип коллектора PEX может быть установлен в перевернутом виде, при этом выходы трубок PEX направлены вверх, что удобно, когда коллектор расположен в подвале и обогревает этаж выше. Тем не менее, вентиляционные отверстия должны быть закрыты, и необходимо установить отдельное устройство для удаления воздуха.

Коллекторы — Коллекторы лучистого тепла онлайн

Система лучистого отопления ALFA обеспечивает централизованное управление горячей и холодной водой, которая подает гибкие линии подачи PEX к отдельным приборам. Сантехника из латунного коллектора по сравнению с системами сантехники с жесткими трубами, использование этой системы лучистого теплого пола дешевле из-за ее размера и возможности контролировать множество различных зон из одного места. Наш излучающий коллектор PEX позволяет контролировать температуру и скорость потока воды, настраивать автоматические регуляторы потока, сливать воду из системы и многое другое. Эта особая система лучистого горячего водоснабжения изготовлена ​​из латуни 57-3, имеет никелированные шаровой кран и клапан выпуска воздуха, а также порты подачи/возврата 1 дюйм и ответвления 1/2 дюйма (можно преобразовать в 3/4 дюйма). «с помощью адаптеров). Он включает в себя автоматический воздухоотводчик, запорный клапан, сливные клапаны с выпускными крышками, датчик температуры, проточный клапан, балансировочный клапан/ручное колесо для подающего и возвратного стволов. Его никелированный латунный материал обладает более высокой теплопроводностью, быстрее нагрев и врезка в пластиковые трубы, чем в трубы из нержавеющей стали.

Теплый пол необходим каждому дому. Если вы живете в холодном климате, то для выживания в морозы вам нужен теплый пол с лучистым коллектором. Коллектор – это система, с помощью которой можно управлять системой обогрева пола. Radiant Manifold состоит из сети трубопроводов под полом. Горячая вода распределяется по полу, обеспечивая тепло. Он возвращается в котел из отдельной сети, чтобы снова нагреть и повторить цикл.

Подробнее о коллекторах для лучистого отопления от WiseWater Alfa Heating Company

Коллектор лучистого пола дешевле по сравнению с другими стационарными системами отопления. Radiant Manifold имеет диапазон размеров в соответствии с вашими предпочтениями. Коллектор имеет датчик температуры и ручные клапаны для легкого контроля температуры. Кроме того, вы получаете возможность регулировать скорость потока и автоматическую систему слива воды в этой системе обогрева полов. Коллектор водяного лучистого теплого пола поддерживается прочным монтажным кронштейном из нержавеющей стали. Материал из никелированной латуни, используемый для этого коллектора лучистого тепла, гарантирует более высокую теплопроводность и более быстрый нагрев.

Компоненты коллектора

Коллектор состоит из нескольких компонентов.

• Съемные шаровые краны: Этот запорный шаровой кран является частью каждой коллекторной системы. Клапан легко снимается для удобства чистки и ремонта.
• Термостат: Коллекторы лучистого тепла имеют качественный термостат как на подающей/поточной, так и на обратной трубе для проверки и регулировки температуры
• Ручные клапаны: Вы можете сбалансировать и отрегулировать поток коллектора вручную с помощью ручных клапанов, чтобы поддерживать идеальную температуру в вашем доме.
• Подающая и обратная трубы: Котел отопления в коллекторной системе водяного теплого пола имеет две основные трубы. Первая трубка известна как трубка подачи или потока. Вода возвращается в нагреватель через трубку, называемую «возвратной трубкой».
• Вентиляционное отверстие: Предотвращает и удаляет пузырьки воздуха в коллекторе теплого пола.
• Главный сливной патрубок: Для заполнения и слива воды из коллектора водяного теплого пола.
• Адаптер и соединители: Соединяет трубы PEX с системой. (Купить отдельно)
• Расходомеры : Для регулировки давления и расхода воды в трубке подачи.

Размеры

В радиационном коллекторе используются «трубы PEX», которые экономичны, могут быть установлены быстро по сравнению с другими методами, а риск воспламенения ниже, чем в любой другой системе коллектора. Доступен широкий ассортимент коллекторов лучистого тепла. Обратитесь к приведенным ниже стандартным размерам, чтобы найти идеальный коллектор водяного лучистого теплого пола для вашего дома.

• Коллектор лучистого тепла Латунь 2-3 Петлевой выход. Идеально подходит для помещений площадью от 600 до 800 кв. футов.
• Коллектор лучистого тепла, латунь, 4 выхода контура будет достаточно для помещений площадью 800–1200 кв. футов.
• Коллектор лучистого тепла, латунь, 5-6 петлевых выходов, идеально подходит для помещений площадью от 1000 до 1300 кв. футов.
• Если площадь, которую вы хотите покрыть, составляет от 1300 кв. до 1700 кв. футов, латунный коллектор лучистого тепла Hydronic с 7-8 петлями на выходе лучше всего подходит для поддержания тепла в этой области.
• Коллектор лучистого тепла, латунь, 8-9 выпускных отверстий для площади пола от 1700 до 2000 кв. футов.
• Для больших помещений доступен латунный коллектор лучистого тепла до 12 контурных выходов. Этот коллектор водяного отопления может обогреть площадь почти 2500 квадратных футов.

Установка коллектора WiseWater Alfa Heating Company

Коллекторы радиационных коллекторов просты в установке. Материал из никелированной латуни, используемый для системы коллектора отопления, можно легко вставить в пластиковые трубы по сравнению с трубой из нержавеющей стали. Вы можете получить тяжелую раму из нержавеющей стали, которую можно закрепить на любой стене. Этот коллектор лучистого тепла поставляется предварительно собранным, что экономит время. Продается только лучший радиантный коллектор, прошедший испытание под давлением.

Для установки коллектора водяного отопления не требуются дополнительные инструменты PEX. Вам потребуются обычные плоскогубцы, чтобы подсоединить трубку PEX к коллектору.

1. Сначала закрепите коллектор на кронштейне.
2. Подсоедините клапаны.
3. Починить трубы.
4. Перед использованием коллектора лучистого отопления выпустите воздух с помощью вентиляционного отверстия, и он готов к использованию.

На что следует обратить внимание перед установкой

Имейте план: Прежде чем приступить к установке, составьте надлежащий план того, где вы хотите разместить коллектор лучистого отопления. Наличие карты будет полезно и поможет вам определить, где разместить трубы.

Измерьте площадь : Прежде чем покупать и устанавливать, вам необходимо оценить площадь, которую вы хотите покрыть коллектором водяного теплого пола.
