Комбинированные котлы газ дрова: греем дом дровами и газом

Содержание

Комбинированный котел газ дрова: достоинства и недостатки

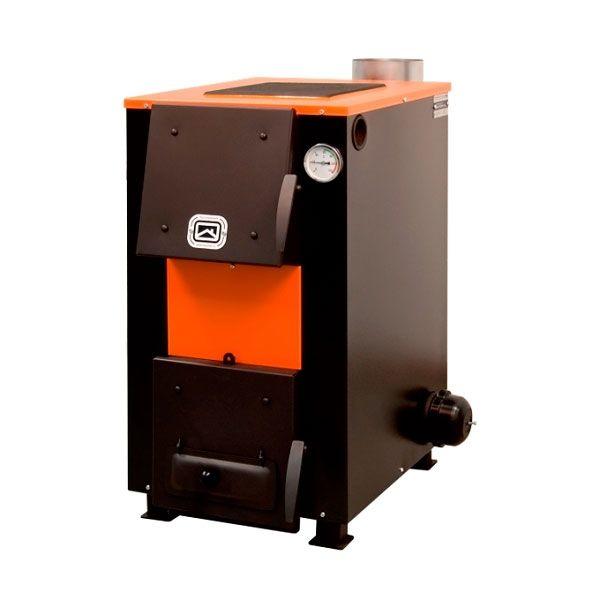

Отопительный котёл Теплодар

Производители котлов для автономного отопления все время стремятся усовершенствовать существующие модели, чтобы предложить покупателям универсальные образцы. Главная их задача — сделать описываемые установки независимыми от трех факторов. Во-первых, от наличия электричества, во-вторых, от поставок топлива и, в-третьих, от присутствия человека. Такое стремление привело к созданию комбинированных котлов газ-дрова.

Как они работают? Каковы их главные преимущества и недостатки? Обо всем этом подробнее.

Содержание

Особенности конструкции
Как работает установка
Преимущества установок
Недостатки комбинированных моделей
Особенности использования универсальных котлов
Что нужно для запуска универсального котла?
Обобщение по теме

Особенности конструкции

Ассортимент отопительных котлов представлен разными моделями. Одни работают на газе, другие — на электричестве, третьи — на жидком топливе. Каждая разновидность имеет свои эксплуатационные преимущества и недостатки. Минусы использования тех или иных установок не дают покоя конструкторам и техникам. Поэтому они решили объединить некоторые модели, и на свет появились комбинированные отопительные устройства. Они могут работать, например, на твердом топливе и газе одновременно.

Подобное сочетание позволило минимизировать аварийные риски и организовать работу того же твердотопливного котла в автономном режиме. Как работают подобные установки, и где их применение более чем оправдано? Как правило, универсальные котлы всегда снабжаются дополнительным количеством патрубков. Они могут быть использованы для подключения теплого пола, отопительных радиаторов, системы управления оранжереи, подогрева воды в бассейне или обогрева бани.

Газовая горелка в таком котле располагается ниже топочной камеры, куда закладываются дрова, брикеты, опилки или уголь. Поэтому при необходимости и переключении она позволяет полностью сжечь остатки твердого топлива. Если работа переводится на твердое топливо, газовая горелка в автоматическом режиме закрывается. Для удобства использования стальной теплообменник, отвечающий за отопление помещения, проходит через весь корпус. Все стенки теплоизолированы специальной минеральной ватой, поэтому КПД агрегата составляет практически 92%. И это очень высокий показатель.

Теплообменник для подачи ГВС выполнен из меди и располагается в верхней части установки. Медь не боится коррозии, поэтому срок службы змеевика приравнен к срокам службы всего прибора в целом. Есть у универсальных котлов рычажные и воздушные заслонки, обеспечивающие поставку необходимой порции воздуха.

Как работает установка

Принцип действия котла газ-дрова до тривиального прост. В конструкции используются две автономные камеры. Топочная расположена выше газовой. Такая особенность позволяет использовать два вида топлива одновременно. Газовые горелки способны работать на низком давлении. Поэтому нередко можно увидеть модели, которые подключаются не к центральным газовым магистралям, а к баллонам со сжиженным газом.

Обратите внимание! При отключении электричества котел газ-дрова не сможет работать на газе. А все потому, что продукты его горения в таком случае не будут самостоятельно выводиться через дымоход наружу, и конденсат моментально скапливается на его стенках, забивая дымоход. Если в доме нет света, котел отапливается исключительно на дровах.

Преимущества установок

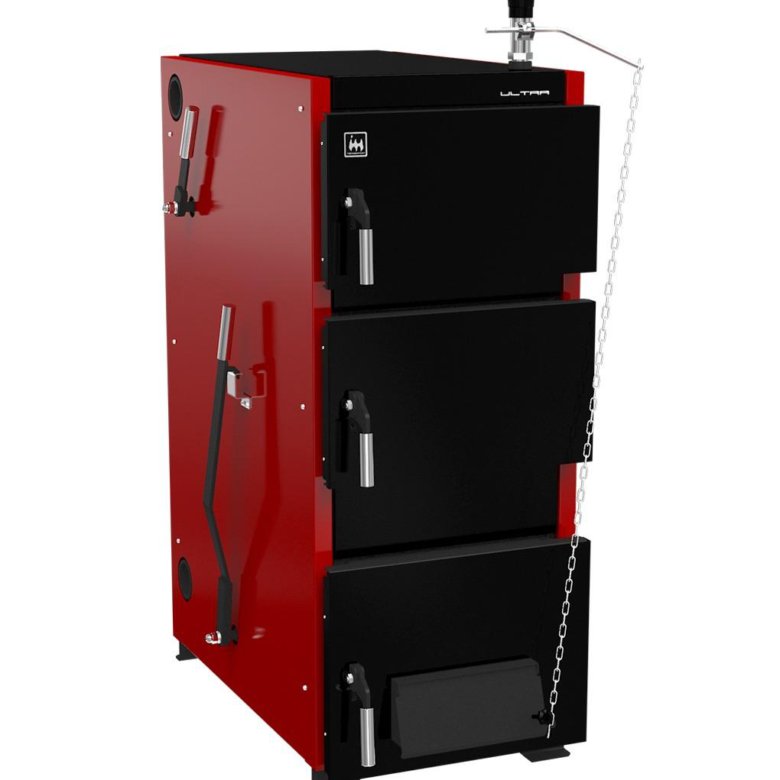

Котлы Каракан

Преимуществ у котлов газ-дрова довольно много, поэтому обозначим только самые основные:

Главный фактор — это возможность экономить и использовать вместо дорогого голубого топлива дешевые дрова. Если же дрова заканчиваются, можно перейти на газ в автоматическом режиме.
Комбинированная конструкция позволяет использовать автономное отопление. Газ обеспечивает работу установки ночью без дополнительной загрузки топлива. Приятно также прийти домой после работы в хорошо протопленный дом, зная, что газ поддержит нужную температуру, когда некому будет подкидывать в печку дрова.
Универсальные комбинированные котлы могут иметь один или два контура, благодаря чему можно использовать установку не только для отопления, но и для подачи горячей воды для технических нужд. Сегодня универсальные котлы газ-дрова доукомплектованы накопительными бойлерами, и есть модели, способные подогревать воду до нужной температуры проточным способом. Выбор велик, и это радует.

Но перед тем как решиться на покупку подобных установок, специалисты рекомендуют изучить особенности их эксплуатации и недостатки.

Современные производители выпускают только напольные универсальные котлы газ-дрова. Они достаточно много весят, поэтому транспортировать и устанавливать их самостоятельно довольно сложно. Под них необходимо сооружать основательный фундамент, а это дополнительные расходы.
Для монтажа комбинированных установок придется выделить отдельное помещение. А это не всегда возможно в условиях тесного компактного жилья.
Чем мощнее оборудование, тем меньше функций оно может предоставить. Например, высокопроизводительный котел лишен системы защиты от замерзания. Не везде устанавливается и второй контур для подачи горячей воды.
«Навороченные» модели стоят довольно дорого. Их трудно не только купить, но и потом обслуживать, используя сервисные преимущества.
Получить необходимую производительность можно в одном единственном случае — правильно рассчитав мощность агрегата. Специалисты рекомендуют использовать для этого следующую формулу — на отопление каждых 10 квадратных метров затрачивается 1 кВт мощности. Для двухконтурных котлов этот показатель увеличивается на 30%.

Особенности использования универсальных котлов

Atmos-dc комбинированный котел

Высокая тепловая мощность котла, работающего на дровах и газе, делает подобные установки популярными у тех, кто постоянно живет в сельской местности. Технически такая установка считается твердотопливной. Для основного обогрева помещения используются дрова, а газ позволяет поддерживать температуру в ночное время и при отсутствии хозяев дома. Поэтому при выборе той или иной модели необходимо учитывать это обстоятельство.

Подобная конструкция не может обеспечить полной автоматизации работы установки, поэтому присутствие человека остается обязательным. Из-за этого рыночная цена оборудования ниже аналоговых автоматических установок.

Подобный универсальный котел должен быть изолирован от жилых помещений. При его работе нередко в комнату, где он установлен, попадает древесный мусор, пыль от гари или зола. Дрова безопаснее хранить отдельно от агрегата, поэтому иметь дополнительное подсобное помещение просто необходимо.

Система автоматики работает от электросети, так что описываемое оборудование энергозависимо. Для большей безопасности эксплуатации универсальные отопительные котлы должны быть подключены к источникам бесперебойного питания, а также иметь стабилизатор напряжения.

Кроме электричества, двухконтурные модели подключаются еще и к водопроводу. Поэтому для установки котла нужно найти такое место, чтобы рядом было все — газ, вода и электричество.

Обратите внимание! Для работы топки можно использовать дрова, влажность которых не превышает 20%.

Устанавливать описываемые агрегаты можно и самостоятельно, но обращение за помощью к специалистам обеспечит дополнительный бонус в виде сервисного обслуживания. Им стоит воспользоваться.

Что нужно для запуска универсального котла?

Устанавливаем газовое отопление

При монтаже комбинированного котла необходимо соблюдать целый ряд требований:

Газовая горелка крепится винтами, а подключение к магистрали проводится с разрешения газовых служб. Их представители должны прийти и проверить соблюдение норм безопасности, а также установить и опломбировать счетчик.

Обратите внимание! В комплекте универсального отопительного котла газ-дрова нет накидной гайки, при помощи которой установка подключается к газопроводу. Поэтому предварительно ее необходимо самостоятельно купить.

После подключения целесообразно все стыки проверить на герметичность.
Для подключения автоматики проводится отдельный электрический кабель, и выполняется его заземление.
Все пусконаладочные работы лучше делегировать специалистам.

Обобщение по теме

Сегодня универсальный комбинированный котел — лучшее решение для загородного дома. Доступность топлива и высокая эффективность позволяет создавать комфортные условия для проживания и самостоятельно выбирать, какие виды топлива сделают жилье максимально удобным для жизни.

Читайте далее:

Котел универсальный газ дрова – нагреватель на все случаи жизни

Любой домовладелец заинтересован в получении автономной системы отопления. Независимость достигается установкой собственного отопителя и комбинированием видов топлива. Сегодня выпускаются агрегаты для отопления, способные использовать газ, дрова и электричество одновременно.

Универсальный нагреватель

Комбинированные или универсальные котлы позволяют выбирать то или иное топливо в целях экономии в каждой конкретной ситуации с ценами на энергоносители. Один из популярных в наше время агрегат, который вырабатывает энергию, сжигая газ и дрова.

Нагреватель, который использует газ, дрова и электричество, при любом кризисе или другой непредвиденной ситуации не оставит владельца без отопления и горячей воды.

Особенности конструкции и принцип работы

Универсальные котлы различаются по числу контуров. Они бывают:

Одноконтурные. Используются только для отопления.
Двухконтурные. Такие используют и для отопления, и для нагрева воды для хозяйственных нужд.

Универсальные котлы часто делают из стали и чугуна, выдерживающих большие температурные нагрузки. Но это требует усиления конструкции полов, поскольку масса нагревателя газ-дрова иногда зашкаливает.

Модели из стали и легких металлов разрешается монтировать без дополнительных мер. Котлы серии дрова-газ-электричество весят немного, поэтому с ними вопросов по месту установки не возникает.

У универсального котла несколько камер сгорания, расположенных друг над другом. В варианте газ-дрова две – в одной сжигаются дрова, а в другой – газ.

Топка, использующая газ, расположена ниже, чем топка, в которой сжигаются дрова. Такая конструкция полностью вырабатывает твердое топливо при переходе на газ. При переходе на дрова автоматика отключает газовую горелку. Котел газ-дрова использует несколько теплообменников.

Теплообменник системы отопления занимает максимум площади внутренней стороны корпуса. Может дополняться бойлером косвенного нагрева. Лучшие модели оснащены теплообменником из стали.

Нагреватель газ-дрова

Стенки корпуса изолируют минватой. Такой котел газ-дрова с КПД до 92%. Котел газ-дрова комплектуется множеством выводов и входов для нескольких контуров отопления. Помимо дома, организовывают обогрев теплицы, бани и гаража.

Теплообменник для горячей воды делают из меди. Он быстрее нагревается и не подвержен коррозии. Располагают его традиционно в верхней части котла. Универсальный котел оснащают заслонками для подачи воздуха.

Универсальные котлы способны обеспечить работу при низком давлении газа, поэтому их топят и сжиженным газом из баллонов.

Учитывают, что если электричество не подается, газом пользоваться не получится. Не будет работать автоматика и система дымоудаления, а на стенках дымохода обильно осядет конденсат.

Преимущества котлов газ-дрова

Универсальный котел газ-дрова обладает достоинствами газового и дровяного котлов. К числу таких относятся:

Универсальный котел прост в эксплуатации. С его настройками справится любой, даже неподготовленный юзер.
Стоит универсальный нагреватель дешевле, чем два отдельных, использующих газ и дрова.
Габариты агрегата газ-дрова сопоставимы с размерами котлов, использующих дрова. Котлы газ-дрова-электричество примерно таких же размеров.

Универсальный нагреватель с высоким КПД.

Единственное условие эксплуатации – дрова хорошо высушивают. Влажность не превышает 20%.

К числу недостатков относится необходимость периодически чистить поддон. Топка твердым топливом приводит к образованию твердых продуктов сгорания, оседающих вниз. Кроме того, агрегаты газ-дрова выпускаются исключительно напольные. Им нужно отдельное помещение.

Комбинированный котел дрова электричество

Особенности эксплуатации

Универсальные котлы газ-дрова в техническом плане считаются твердотопливными, используются в сельской местности. Днем они работают на газе, а в ночное время на дровах.

Под агрегат по пожарным нормам выделяют специальное помещение. Его приходится периодически мыть от неизбежно попадающих золы и древесного мусора. Монтаж допустим своими силами, но лучше, чтобы выполняли сертифицированные спецы.

Подключение газовой горелки выполняется в присутствии представителей газовых служб.

Стыки периодически проверяют на герметичность. Кабель для подключения автоматики обязательно заземляют.

Дровяная топка котла газ-дрова – источник тепла, но иногда и головной боли. Часто приходится чистить дымоход от сажи. Если этого не делать, эффективность дымоудаления упадет, появятся проблемы с розжигом, а дым начнет просачиваться в помещение.

Котел, потребляющий газ или электричество, может без вмешательства человека работать до нескольких суток. Дрова же сгорают за 4 часа максимум. Это требует постоянного контроля за состоянием нагревателя и его придется несколько раз в день загружать новой порцией дров. Причем, вручную, если не используются пеллеты.

Выбор универсального нагревателя

Чтобы не ошибиться с выбором, следуют нескольким правилам. В противном случае, можно выбрать котел, который не оправдает ожиданий и не раскроет возможностей в конкретном здании.

Мощность соответствует площади дома. Сведения о расчетной площади черпают из инструкции по эксплуатации.

Расчет мощности

Таблицы расчета берутся в сети. Всегда можно поинтересоваться у собственников подобных котлов. У них же знакомятся с опытом и особенностями эксплуатации. Мощность играет особое значение при выборе нагревателей газ-дрова-электричество.

На видео можно ознакомиться с обзором комбинированного котла:

Учитывают возможности системы газоснабжения в регионе. Частые падения давления приводят к недостаточному нагреву. В этом случае берут котел мощнее или в последствии придется его модернизировать, нести дополнительные издержки. Таким образом, лучше выбирать устройство, которое способно работать на сжиженном газе.
Важно понимать, зачем такой нагреватель. Если просто для обогрева, то достаточно приобрести одноконтурный. Если для ГВС, то – двухконтурный вариант. Котел газ-дрова исключает необходимость покупки электрического нагревателя.
Электричество ему нужно в том случае, если используется газ. Кроме того, вода в нем греется быстрее.

Рекомендуется выбирать модель, которая приспособлена под пеллеты.

Комбинированные котлы отопления: дрова-газ, дрова-электричество, газ-электричество

Многолетний опыт составления проектов и организации отопительных систем показал, что комбинированные котлы отопления являются очень практичными и эффективными. Работа с такими котлами позволяет избежать лишних материальных расходов и повысить эффективность работы системы отопления всего вашего дома или производственных помещений. Комбинированные котлы отопления очень удобны, так как они могут ориентироваться на разные носители тепла. Таким образом, владелец дома сможет в тот или иной момент использовать то топливо, которое имеется в наличии.

Комбинированные котлы отопления

Конструктивные особенности комбинированных котлов
Виды комбинированных котлов
Как выбрать?
Преимущества и недостатки

Конструктивные особенности комбинированных котлов

Очень часто в последнее время в частных и загородных домах можно встретить такое отопление, как комбинированные котлы отопления дрова-газ или другие сочетания. Такие устройства являются практичными и удобными. В приборах есть разные горелки, топочные камеры, здесь воплощены самые последние инженерные решения в сфере отопления, которые направлены на повышение эффективности процесса отопления.

Строение универсального котла

Чтобы комбинированный котел отопления для дома перешел на другой вид топлива, хватит просто-напросто сменить горелку. Демонтаж и установка горелки не займут у вас много времени. Это можно осуществить самостоятельно, без вызова специалистов.

Котлы отопительные комбинированные одинаково хорошо будут работать на газе, на дровах, на углях, на других энергоносителях.

Благодаря тому, что здесь есть встроенный теплообменник второго контура, прибор может запросто составить конкуренцию двухконтурным газовым или электро котлам.

Обычно все комбинированные котлы для отопления дома имеют две камеры сгорания. Одна камера рассчитана на то, чтобы сжигался газ, а вторая – на твердое топливо. Почти каждый вариант дополнительно снабжается электрическим ТЭНом. Стоит заметить, что котлы отопления комбинированные, двухконтурные имеют несколько выходов. Здесь будет легко подключить два и больше отопительных контура.

Комбинированный котел с двумя камерами сгорания

Виды комбинированных котлов

Когда потребитель делает тот или иной выбор отопительного оборудования, он ориентируется на то, какие именно энергоресурсы доступны ему. Так, комбинированные котлы могут быть следующих видов:

Котлы на газе и дизельном топливе. Это очень эффективно с технической точки зрения. Когда требуется перейти на другой теплоноситель, в настройках нужны самые минимальные изменения.
Комбинированные котлы отопления дрова-газ и дизельное топливо. Такие приборы имеют относительно небольшую стоимость. Процесс автоматизации отопления реализован минимально, что требует постоянного контроля человеком.

Комбинированный котел отопления: «дизельное топливо-дрова»

Комбинированные котлы отопления газ-электричество и дизельное топливо. Электроэнергия, которая используется в таком приборе, применяется для того чтобы поддерживать температурный режим на короткое время. А основные источники тепла – это газ и дизельное топливо.

Комбинированные котлы для отопления дачи со всеми видами энергоресурсов. Стоимость такого оборудования довольно демократична, при этом такие устройства вмещают в себе все преимущества предыдущих видов.

Как выбрать?

Если вы собираетесь выбирать комбинированный котел отопления, то основополагающим критерием здесь будут технические характеристики оборудования. Очень важно, чтобы технические параметры полностью отвечали конкретным эксплуатационным условиям. Конечно, более усовершенствованные параметры будут эффективнее, а модели с показателями, которые ниже требуемых, покупать не нужно. Ведь такие универсальные или двухтопливные котлы отопления не смогут хорошо выполнить свои функции.

Технические характеристики некоторых комбинированных котлов

Особое внимание следует обратить на такой параметр, как мощность прибора. В современности гибридные котлы отопления загородных домов могут иметь производительность до 100 кВт. А этого будет достаточно для обеспечения комфортной температуры двухэтажного дома достаточно больших размеров. Так, от мощности прямым образом будет зависеть еще и расход топлива. Помимо этого, на этот показатель влияет и вид топлива, которое использует ваш комбинированный котел отопления газ-дрова или с другими энергоносителями.

Комбинированные газовые котлы отопления устанавливают не только в жилых помещениях, но и в других. Площадь их может быть от 50 до нескольких сотен кв. метров.

Очень редко бывает так, чтобы бытовой двухтопливный котел отопления использовался на промышленном объекте. Бытовые модели подходят только для того чтобы отопить дом, небольшой склад и маленький офис. А для больших помещений монтируют мощные промышленные приборы.

Преимущества и недостатки

Если оценивать универсальные и двухтопочные котлы отопления с точки зрения цены, то стоит заметить, что они являются более дорогими, нежели традиционные модели. Конечно, это является недостатком. Однако этот недостаток только сначала кажется таковым, а ведь когда устанавливается комбинированный котел отопления газ-электричество или с другим энергоносителем, то решаются проблемы отсутствия определенного вида топлива, проблема подорожания. А на сегодняшнем рынке такие проблемы довольно распространены.

Таким образом, владелец помещений может поступить следующим образом. Можно, помимо основного котла, поставить дополнительный и пользоваться двумя агрегатами по очереди. Можно также демонтировать старое оборудование и поставить комбинированные котлы отопления дрова-электричество или другие энергоносители. Но в чем смысл обслуживания двух котлов? Не лучшим ли вариантом будет установка одного котла, который станет отличным способом отопления дома доступным топливом? Конечно, правильный ответ напрашивается сам собой.

Как показывают отзывы, комбинированный котел отопления дрова-электричество или с другими энергоносителями – это прекрасный способ экономии.

Несмотря на первоначально высокую стоимость оборудования, такой котел позволит наиболее эффективным образом использовать все имеющиеся ресурсы.

Комбинированный универсальный котел газовый дровяной: обзор, принцип работы

Комбинированные газовые дровяные котлы — это, прежде всего, твердотопливные котлы только с несколько измененной конструкцией, в которую может быть установлена газовая горелка, работающая на природном или сжиженном газе. Горелка заменяется довольно быстро, самостоятельно, по инструкции производителя, поэтому комбинированные котлы многофункциональны и, несмотря на различные мнения, сохраняют надежность и долговечность простых твердотопливных и газовых моделей.

Несмотря на все преимущества, мы не рекомендуем рассматривать комбинированные модели (за исключением нескольких случаев), так как покупка отдельно газового котла и твердотопливного котла обойдется значительно дешевле, а недостатки двухтопливной конструкции часто значительные. Разберем все по порядку.

Что такое комбинированные газовые и дровяные котлы?

Котлы смешанного типа, работающие на твердом топливе и газе, всегда напольного исполнения, по размерам соответствующие обычным твердотопливным моделям. Без использования газовой горелки это обычные твердотопливные котлы, которые сжигают не только дрова, но и уголь, пеллеты, торф, антрацит. Обвязка, монтаж и подключение универсальных котлов осуществляется так же, как и однотопливных котлов.

Для чего они и как используются

Как мы уже говорили, без особых условий покупка газо-твердотопливного котла не оправдана ни экономически, ни практически.

Во-первых , общая стоимость отдельно приобретаемых газовых и твердотопливных котлов на 90% ниже комбинированной модели. Стоимость газовых дровяных котлов 19 000-35 000 рублей и газовая горелка в эту сумму не входит: ее нужно приобретать отдельно. Только в редких случаях в комплекте есть готовые сборки уже с газовой горелкой. Стоимость горелки в среднем 6-12 тысяч рублей.

Самый экономичный из бюджетных простых котлов для отопления частного дома

Во-вторых КПД и функциональность отдельных однотопливных моделей практически всегда выше комбинированных. Обычная конструкция твердотопливного котла не показывает высочайшего КПД (в лучшем случае до 85%) при сжигании природного или сжиженного (баллонного) газа, когда даже бюджетные газовые котлы имеют КПД 88-92%. А это, соответственно, меньший расход при той же теплоотдаче. Также комбинированные газово-дровяные котлы лишены какой-либо функциональной автоматики, которая встречается даже на бюджетных газовых моделях.

В-третьих , небольшой бонус двух однотопливных котлов в том, что при поломке одного второй можно использовать как резервный.

Однако бывают случаи, когда покупка универсального котла, работающего на газе и дровах, может быть выгоднее. Например:

с доступом к любому виду твердого топлива за символическую цену. Когда запасы твердого топлива будут исчерпаны, потребуется стабильное горение без участия человека, либо рядом с домом будет проведен отсутствующий ранее газопровод, всегда можно перейти на газовую горелку;
если площадь дома невелика и выделить не менее 8 кв.м. площади для отдельных однотопливных котлов невозможно.

Устройство и принцип работы

Комбинированная модель с установленной газовой горелкой. Схема на примере модели Теплодар Куппер ОК 15.
Конструкция таких котлов традиционна: в камере сгорания сжигается твердое топливо, стенки камеры представляют собой теплообменник, внутри которого по системе циркулирует теплоноситель. Загрузка топлива происходит через переднюю дверь, зола собирается в зольник снизу.

При необходимости перехода на газ на дверцу зольника или специально отведенное крепление устанавливается газовая горелка с соответствующим креплением (без сварки). Однако конструкция теплообменника, рассчитанная на большой объем камеры сгорания, аккумулирует гораздо меньше тепловой энергии при сжигании газа, КПД сохраняется лишь в пределах 75-85%, как и при сжигании качественного твердого топлива.

На рынке также представлены высокотехнологичные гибридные модели с 2-мя топками, в которых топливо может сжигаться одновременно. В верхней камере сгорания обычно сжигают твердое топливо, в нижней камере сгорания устанавливают газовую горелку, разделяющую камеры сгорания компактным зольником и конструкцией теплообменника. Однако стоимость таких моделей находится в пределах 200-350 тысяч рублей.

Двухтопливная модель.

Котлы с временем горения одного топлива закладка до 7 суток

Дрова-уголь-пеллеты-газ

В настоящее время данные агрегаты предлагают: производитель универсального котла «Купер» «газ-дрова» -угольные пеллеты» и другие.

Большой выбор (пеллеты, дрова, уголь, газ) дает такому котлу большое преимущество. При отсутствии одного вида топлива всегда можно перейти на другой вид и не замерзнуть.

Изготовитель и модель	Характеристика
Теплодар Куппер ОК15 (Россия)	Тип котла — одноконтурный. Камера сгорания закрыта. Установка — напольная. Площадь обогрева — 150 м². Мощность — 15 кВт. Газ природный. Твердое топливо — дрова, пеллеты, уголь. Дисплей нет. КПД составляет 78%. Диаметр дымохода 150 мм. Вес — 98 кг. Двухоборотный обогрев, образованный съемным козырьком, обеспечивающий полное гашение пламени в трубной решетке. Кроме штатной водяной рубашки в топке имеется теплообменник. Регулировка мощности от 30 до 100% (котлы могут комплектоваться регулятором горения). Вместительная топка, позволяющая загружать дрова длиной 400 мм по горизонтали и 500 мм по вертикали, или два ведра угля. Наличие трубчатого электронагревателя позволяет поддерживать систему подогрева после окончания процесса сгорания топлива.
Ратон КС-ТГ-35У (Беларусь)	Тип котла — одноконтурный. Камера сгорания открыта. Установка — напольная. Площадь обогрева — 340 м². Мощность — 35 кВт. Газ природный. Твердое топливо — дрова, пеллеты, уголь, торф. Дисплей нет. Зажигание электрическое. Рабочая температура — 95 ºС. Материал теплообменника — сталь. КПД составляет 77%. Котел предназначен для отопления жилых домов, оборудованных системами отопления непрерывного действия с естественной или принудительной циркуляцией теплоносителя.
Теплодар Уют-10 (Россия)	«Уют» — бюджетный отопительный котел для помещений до 100 кв.м. Топка находится в горизонтальном положении, что позволяет топить котел дровами длиной до 0,5 м. Высокий КПД котла обеспечивается оригинальной конструкцией водяного контура: исключены застойные зоны, а площадь теплоотводящей поверхности увеличена до 1,1 кв.м. Возможность установки газовой или пеллетной горелки. Тип котла — одноконтурный. Камера сгорания закрыта. Установка — напольная. Площадь обогрева — 100 м². Мощность — 10 кВт. Газ природный. Твердое топливо — дрова, пеллеты, уголь. Дисплей нет. Зажигание механическое. КПД составляет 72%. Диаметр дымохода 115 мм. Вес — 67 кг.

Обзоры универсальных котлов на твердом топливе и газе: преимущества и недостатки

Преимущества	недостатки
что особенно важно для небольших по площади домов, что особенно важно для небольших площадей 40-80 м2. Габариты комбинированных моделей не отличаются от однотопливных	Примитивная автоматика или полное ее отсутствие (механический регулятор тяги)
Наличие одноконтурных и двухконтурных моделей	Более чем в 95% случаев газовая горелка не продается в комплекте с котлом
Практически все модели энергонезависимые (не требуют подключение к электросети)	Владельцы часто отмечают достаточно высокий уровень шума горелок, который не идет ни в какое сравнение со стандартными горелками газовых котлов.
В комбинированных моделях часто используются прочные чугунные теплообменники, когда в бюджетных твердотопливных и газовых практически всегда — уязвимые к коррозии стальные	Повышенные требования к тяге дымохода, что усложняет расчеты. При неправильной конструкции тяги может не хватить для полного сгорания газа.
Небольшой выбор многотопливных комбинированных моделей, особенно зарубежных

Газовые пеллеты

Пеллетный газовый котел – это оборудование, которое легко переключает свою работу с отопления одним видом топлива на отопление другим. Обычно это занимает около 15 минут.

Здесь также можно заменить горелку в случае переоборудования. Трубчатый электронагреватель доступен во многих моделях.

Разрешено подключение газового баллона.

КПД пеллетного газового котла достигает 90%.

Установка имеет несколько камер сгорания. В комплект входят две горелки и множество регулирующих и запорных устройств. Обладает высокой степенью безопасности и автоматизации. Но, несмотря на это, газопеллетный котел, как и любой комбинированный газовый котел, требует соблюдения правил ППБ, СНиП (некоторые выдержки описаны в начале статьи).

Не забывайте время от времени чистить котел. При обслуживании необходимо удалять скопившуюся древесную пыль, копоть с электропривода и подвижных частей.

Что нужно для работы с пеллетами?

Чтобы перевести котел на топливные пеллеты, необходимо установить горелку для пеллет, которая соединена с топливным бункером. После всех операций функционирование котла выглядит следующим образом:

по транспортеру из топливного бункера гранулы подаются на горелку;
электроподжиг происходит сразу при помощи пьезоэлемента;
в горелке срабатывает встроенный вентилятор, который увеличивает давление, и пеллеты сжигаются при высокой температуре, искусственно поднятой.

Обычно газовые пеллетные котлы изготавливаются из чугуна, а из-за больших габаритов и веса конструкция ставится на бетонное основание.

Что нужно для работы на газе?

Пеллетные котлы с газовой горелкой в основном подключаются к баллонам и газгольдерам. Такие агрегаты набирают популярность при строительстве домов и участков, где в ближайшее время планируется газификация.

Для подключения газовой горелки сначала необходимо закрыть неиспользуемую топку герметичным люком. Затем в специально отведенном для газового оборудования месте необходимо установить горелочное устройство. Ведь установите переключатель на расход газа. Все. Переделка заняла не более 15 минут.

Комбинированный котел Wirbel ECO-CK 20

Как выбрать комбинированный котельный агрегат

Критерии выбора практически такие же, как и при выборе модели ТТ. Обязательно определитесь с:

Количество контуров . Чаще встречаются одноконтурные модели; они нагревают только отопительный контур. Двухконтурные модели также способны нагревать хозяйственно-питьевую воду (она не смешивается с технической водой из отопительного контура). Двухконтурные модели дороже на 10-40%, но это все равно самый дешевый способ организации горячего водоснабжения в доме.
Топливо сжигаемое … В основном, комбинированные котлы предназначены для сжигания как угля, так и древесного угля, дров, пеллет, торфа. Модели с чугунным теплообменником способны сжигать антрацит. Но некоторые котлы рассчитаны только на дрова. Виды топлива всегда описываются в технических характеристиках или паспорте котла.
Материал теплообменника … Возможны два варианта: сталь или чугун. Стальные теплообменники недороги в производстве, имеют малый вес, устойчивы к перепадам температур и механическим повреждениям, но имеют тонкие стенки и не устойчивы к коррозии, срок их службы составляет в среднем 12-15 лет. Чугунные теплообменники тяжелые, имеют толстые стенки, не подвержены коррозии и служат более 30 лет, но используются в более дорогих моделях.
Рабочее давление . Некоторые модели рассчитаны на рабочее давление в системе не более 1 бар, а это значит, что их нельзя использовать в закрытых системах отопления с принудительной циркуляцией, где рабочее давление обычно составляет 1,5-2 бар .
КПД … Не самый информативный показатель при сжигании твердого топлива, так как сильно зависит от его качества (сухость и порода древесины, зольность и теплотворная способность угля). Однако при использовании газовой горелки КПД 4-5% может окупить более высокие затраты за один отопительный сезон. Оптимальный КПД составляет 80% и более.

Минимальная потребная мощность

Для среднего неутепленного или слабоутепленного дома в климатической зоне Московской области в 2 кирпича и высотой потолков 2,7 м минимальная потребная мощность рассчитывается по простой формуле: 1 кВт на каждые 10 м2. Мы также рекомендуем установить запас хода 20-30%.

Например, для вышеописанного среднего дома площадью 100 м2 минимально необходимая мощность отопительного оборудования составляет 100/10*1,3 (30% от запаса) = 13 кВт. Котлов такой мощности на рынке не найти, поэтому округляем до ближайшего большего значения – 14 или 15 кВт.

Также при покупке двухконтурного котла рекомендуется прибавить к результату еще 10-15%, так как при нагреве горячей воды отопительный контур не нагревается. Итого 13 кВт * 1,1 (10% запаса) = 14,3 кВт. Если дом расположен в крайней южной или северной точке страны, хорошо утеплен, имеет высокие потолки или большую площадь остекления, учитываются поправочные коэффициенты, изменяющие результат на 5-30% в большую или меньшую сторону.

Как точно рассчитать требуемую мощность котла Индивидуальный расчет, формула и поправочные коэффициенты

Самые известные производители и модели: характеристики и цены

Теплодар Куппер ОК 15

Самый известный отечественный комбинированный котел, работающий на угле, дровах, пеллетах, природном газе (при установке горелки). Отличается проверенной временем надежностью при невысокой стоимости, хорошей конструкцией печи, простотой очистки. Отдельно стоит отметить наличие ТЭНов мощностью 6 кВт, с помощью которых можно долго нагревать теплоноситель при полном выгорании твердого топлива ночью. Также владельцы отмечают довольно приятный стильный дизайн и качество сборки.

Однако недостатков тоже достаточно: маленькое загрузочное отверстие и сама топка (дрова до 35 см), стальной теплообменник, относительно низкий КПД, высокое копообразование.

Стоимость: 19 900-21 200 руб.

Viadrus Hercules U22 D-4

Один из лучших комбинированных газово-дровяных котлов для отопления частного дома, а также один из самых покупаемых. Чешская модель с чугунным теплообменником отличается простотой эксплуатации и известной долговечностью, обеспечиваемой хорошими сплавами и качеством сборки. Котел имеет достаточно хороший КПД 80%, абсолютно всеяден, имеет оптимальные размеры топка (длина дров 40-45 см), при этом также имеет компактные размеры и стильный внешний вид.

По отзывам владельцев, при сильно закрытом тяговом клапане характерно обильное образование нагара. Чугунная конструкция, в зависимости от вариации мощности, весит в среднем 250 кг, поэтому для монтажа требуется армированный пол, а для транспортировки — не менее 3 человек. Также относительным недостатком является цена чешской модели.

Стоимость: 63 000-67 500 руб.

Roda Brenner Classic BCR-04

Еще один практически эталонный чешский комбинированный котел с чугунным теплообменником и технологичной, эффективной и практичной конструкцией. Корпус отделен слоем теплоизоляции, что снижает потери тепла через модули котла, сохраняет относительно холодным корпус. Также все отличается чешской надежностью, практичностью при эксплуатации и уборке, хорошим КПД.

По опыту установки и отзывам владельцев за более чем 6 лет эксплуатации недостатков и неисправностей не обнаружено. Можно лишь отметить, что цена все же высока для среднестатистического российского покупателя.

Стоимость: 53 000-55 000 руб.

ГЕФЕСТ ВПР КСТГВ-20

Недорогой и компактный двухконтурный комбинированный котел отечественного производства. Отличается хорошим КПД 80%, достигаемым за счет отличной конструкции теплообменника. Первичный теплообменник стальной, а вторичный (для горячего водоснабжения) медный. Практически всегда в заводскую комплектацию входит газовая горелка типа BRAY с известной простой итальянской автоматикой SIT.

Обратите внимание, что максимально допустимое рабочее давление составляет всего 1 бар. Также стоит отметить, что модель довольно редко встречается в продаже.

Стоимость: 23 500-26 400 руб.

Каракан 20 ТЭГВ

Еще одна отечественная двухконтурная модель. Имеет максимально простую конструкцию, не требовательна к топливу, имеет большой загрузочный проем и топку, а также установленный с завода блок ТЭНа.

Однако теплообменник изготовлен из стали, КПД всего 75%, вес 101 кг, максимально допустимое рабочее давление 1 бар. Нареканий по обслуживанию за более чем 5 лет эксплуатации не было.

Стоимость: 22 500-25 000 руб.

Нормы установки газового-дровяного котла

К установке газового котла с возможностью сжигания дров предъявляются более высокие требования, чем к обычному твердотопливному оборудованию. Нормы эксплуатации и подключения описаны в СНиП, СП и ППБ. В частности, в нем указано:

Котельная — для установки котла выбирается помещение общей площадью не менее 12 м2 и высотой потолков 2,2 м.
Стены и полы облицованы негорючим материалом: гипсом и керамической плиткой.
Требуется приточно-вытяжная вентиляция. Для лучшего притока воздуха дверная коробка устанавливается без нижнего порога.
Котел подключается к электрической сети через автоматы, расположенные вне котельной. Современные многотопливные малогабаритные котлы на газе, дровах и электричестве защищены от скачков напряжения. Несмотря на это, производители рекомендуют подключать через источник бесперебойного питания со встроенным стабилизатором.
Требуется естественное освещение. Размеры оконных проемов рассчитываются в зависимости от производительности котла.
Универсальные котлы отопления на газу и дровах, мощностью до 40 кВт, могут быть установлены в любом помещении, используемом для хозяйственных нужд. Теплогенератор свыше 40 кВт устанавливается в отдельном помещении, предназначенном исключительно для нужд котельной.
В месте перехода дымохода в плиты перекрытий и пирог кровли предусмотрены противопожарные вырезы. Труба утеплена негорючим минеральным уплотнителем.
На головку дымохода устанавливается искрогаситель и дефлектор для увеличения тягового усилия.

При подключении к магистральному газу первый пуск котла производится в присутствии инспектора. При отсутствии нарушений инспектор Газовой службы сделает отметку в паспорте оборудования о вводе его в эксплуатацию.

Плюсы и минусы использования дровяных и газовых котлов

Отопительные котлы для дома, работающие на дровах, газе и электричестве, как показала практика, удобны в эксплуатации и легко заменяют два однотопливных агрегата. Преимущества универсальных многотопливных моделей:

Автоматизация процессов горения.
Длительное время работы от одной закладки дров.
Более низкая стоимость по сравнению с двумя котлами, работающими раздельно на газе и дровах.
Быстрое переключение на резервный источник топлива.
Возможность работы в неотапливаемом помещении для предотвращения замерзания теплоносителя.
Маленький размер.
Удовлетворение потребностей горячего водоснабжения — котлы напольные двухконтурные комбинированные газово-дровяные, работают как проточный водонагреватель. Одноконтурные аналоги подключаются к бойлеру косвенного нагрева.

Бытовые водогрейные газовые дровяные котлы имеют ряд недостатков:

Высокая цена.
Большой вес, за счет того, что в конструкцию встроено несколько камер сгорания.

На этом недостатки универсальных котлов заканчиваются. Понятно, что у отечественной техники есть недостатки, но в целом даже российские агрегаты работают безотказно. Многотопливные котлы просты в эксплуатации и по многим параметрам превосходят агрегаты, работающие только на одном виде топлива.

Calculation of the power and temperature of a warm water floor

Prices: summary table

Manufacturer and model	Heat exchanger material	Number of contours	Efficiency,%	Цена, руб.
Теплодар Куппер ОК 15	стальной	одноконтурный	78	19 900-21 200
Viadrus Hercules U22 D-4	cast iron	single-circuit	80	63 000-67 500
Roda Brenner Classic BCR-04	cast iron	single-circuit	80	53 000-55 000
Gefest vlookup KSTGV-20	Сталь	Двойной циркут	80	23 500-26 40069
	23 500-26 400969
	23 500-26
	23 500-26
KARAKAN 9008
	KARAKAN
		. 0069	75	22 500-25 000

На что следует обратить внимание?

При выборе модели необходимо учитывать несколько правил, несоблюдение которых приведет к ошибке. В результате котел может не подходить для конкретного дома, например, может быть недостаточно мощным и в помещении будет холодно. Например, дровяной и газовый прибор зависит от давления в магистрали, и при его снижении может выделять заметно меньше тепла.

В технических характеристиках помимо мощности обычно указывается площадь дома, на которую он рассчитан. Расчеты сделаны профессионалами и достаточно точны. Вы можете использовать различные таблицы, найденные в Интернете. Особое внимание следует уделить мощности при выборе наиболее универсальных вариантов, таких как устройство дрова-газ-электричество.

Стоит учитывать возможное снижение давления газа в трубопроводе. Это может значительно снизить теплопроизводительность. При отсутствии «запаса» вам также придется использовать дополнительные обогреватели, работающие от электричества. Отопление с такими характеристиками не имеет смысла; вам придется его модернизировать и понести дополнительные расходы.

Следующий шаг – определить назначение пароконвектомата для отопления. Его можно приобрести как в качестве основного источника тепла, так и для дополнительного нагрева водопроводной воды, т.е. сразу выбрать комбинированный вариант.

Такой котел выгоднее отдельного котла, т.к. на отопление уже расходуются дрова или газ, а отдельный водонагреватель обычно питается от электричества. Дровяное отопление часто позволяет больше выиграть в скорости достижения нужной температуры.

Как подобрать газовую горелку для твердотопливного котла

Модель АГГ-13К
Универсальные газовые горелки для твердотопливных котлов, не относящиеся к заводской комплектации конкретных моделей, подходят ко всем котлам, так как имеют довольно простое винтовое крепление. Исключение составляют горелки, предназначенные для определенного модельного ряда. Обычно это горелки того же производителя, что и котел. На их наименование или характеристики указывают, например, «…для котлов Теплодар».

Отопительные котлы комбинированные дрова газ описание и применение

Многие производители отопительного оборудования в целях повышения конкурентоспособности своего товара и создания более комфортных условий для своих покупателей всерьез начали заниматься производством комбинированных котлов отопления. Котлы этого типа известны тем, что способны одновременно работать на нескольких видах топлива. Сегодня можно найти такие котлы, которые могут работать сразу на четырех видах топлива. Но в виду своей небольшой функциональности комбинированные отопительные котлы, работающие на газе и дровах, добились особой популярности среди населения.

Комбинированные отопительные котлы дрова газ

Стол

9004 Что у них общего?

Природный газ	Сжиженный газ
Сжиженный газ в виде охлажденного метана и сжатого газа изначально природный — до его криоочистки или компримирования соответственно с целью доведения до жидкого состояния
В чем разница между ними?
, представленные в газообразном состоянии	Жидкость
— метан	также могут быть пропаном, а бутан
имеет давление, и давление, как правило, в соответствии с окружающей средой
. , требует помещения в специальные криорезервуары (сжиженный метан), сжатый под высоким давлением (сжатый газ)
Не требует значительной обработки перед поставкой потребителям	Требует регазификации или удаления из баллонов перед использованием
Обычно дешевле	Обычно дороже

Недостатки и преимущества

Универсальные отопительные котлы достаточно большие по сравнению с аналогами, работающими только на одном виде топлива. Но с другой стороны, таких установок гораздо меньше, чем тех, что используют 4 вида топлива.

Основные преимущества котлов на дровах:

Они позволяют обеспечить своеобразную автономность. Когда газ закончится, всегда можно перейти на дрова;
Такие установки всегда укомплектованы всеми необходимыми насадками и соединениями, чтобы владелец без труда мог подключить обычную систему отопления дома или конструкцию «теплый пол»;
Комбинированные дровяно-газовые котлы могут быть двухконтурными или одноконтурными. Благодаря этому вы можете легко получить доступ к бойлеру для нагрева воды или подогреть воду проточным способом.
К недостаткам комбинированных котлов относятся:
Для таких котлов требуется отдельное помещение, что может быть довольно затратным решением с точки зрения площади;
Чем мощнее и тяжелее комбинированные котлы, тем меньше у них дополнительных функций. Например, высокопроизводительная техника вполне может не быть оснащена системой защиты от замерзания или вторичным контуром дополнительного подогрева воды. С одной стороны, это мелочь, а с другой – очень полезная функция, без которой порой сложно обойтись;
Конструкция повышенной сложности значительно завышает стоимость и затрудняет проведение обслуживания;
Их большой вес создает много трудностей при транспортировке или установке. Кроме того, такие котлы выпускаются в основном в напольном исполнении.

После того, как вы определились с потребностью в горячей воде и системе отопления, перед вами стоит выбор комбинированного котла по мощности, способного удовлетворить необходимые условия и запросы. Для расчетов при выборе мощности необходимо учитывать тот факт, что на каждые 10 квадратных метров помещения расходуется примерно 1 кВт мощности котла.

Если вам нужна горячая вода, то мощность придется увеличить примерно на тридцать процентов. Преимущество в том, что дополнительная мощность будет использоваться исключительно для приготовления воды. Температура в доме не понизится.

Строительство универсального дровяно-газового котла

Что такое традиционный природный газ?

В широком смысле под природный газ принято понимать практически любой из тех газов, которые используются в качестве топлива, так как все они добываются из недр земли. В узком смысле под природным газом можно понимать максимально приближенный по своим свойствам к добываемому из недр. То есть речь идет о топливе, представленном в виде несжатого газообразного вещества, транспортируемого по специальным трубам. По химическому составу традиционный природный газ чаще всего представляет собой метан.

Рассматриваемый вид топлива с момента производства до поставки потребителю практически не меняет своего физического состояния и в большинстве случаев остается собственно газом. Его хранение осуществляется с помощью специальной инфраструктуры – газохранилищ, в которые он закачивается. Передача соответствующего вида топлива потребителям осуществляется, как мы отмечали выше, по трубам.

По каким критериям выбирать оборудование

Основной характеристикой отопительного прибора является его мощность. Сделав правильный расчет этого параметра, вы можете быть уверены, что в помещении будет поддерживаться комфортная температура, а затраты на нагревательный материал будут минимальными.

Если не производить сложных расчетов и исходить из того, что помещение хорошо утеплено, то считается, что для обогрева 30 м2 потребуется 1 кВт тепловой энергии.

Универсальный газово-дровяной котел использует газ как один из видов топлива. Поэтому его работа будет зависеть от давления в магистрали. Если она снижается, то соответственно ухудшается производительность котельного оборудования.

При выборе отопительной конструкции учитывается ее функциональное назначение. Если вы планируете использовать его только для обогрева помещения, можно остановиться на устройстве с одним контуром.

При необходимости провести горячее водоснабжение лучше выбрать двухконтурный водонагреватель. Он может включать линейную цепь или линейную катушку.

В первом случае запас горячей воды превысит 40 литров. Со встроенной катушкой эта сумма будет значительно меньше. Но зато контур имеет небольшие габариты, имеет меньший вес. Для его нагрева требуется меньше топлива. Кроме того, одноконтурный прибор можно подключить к дополнительному котлу.

При покупке котла следует позаботиться о наличии сертификата на продукцию. В дальнейшем потребуется зарегистрировать оборудование.

Устройство котельного электрического пожарного

В устройстве многотопливных теплогенераторов используется совокупность элементов, способных преобразовывать энергию, получаемую от различных источников, в тепловую. Электрические дровяные агрегаты по своей конструкции практически не отличаются от обычных котлов, работающих на дровах и угле.

Конструктивно состоят из:

корпус, внутри которого расположена водяная рубашка или теплообменник теплового или водотрубного типа;
Камера сгорания с системой подачи воздуха и дымоходом;
Зольная камера для накопления и удаления твердых продуктов сгорания;
ТЭН (трубчатый электронагреватель) или блок ТЭНов;
аппаратура управления.

В зависимости от выбранного способа управления подачей воздуха для поддержания горения теплогенераторы, работающие на твердом топливе, могут быть оснащены как механическим регулятором тяги, так и электровентилятором.

Принцип работы

Работа комбинированного дровяно-электрического теплогенератора основана на принципе автоматического или ручного перехода с твердого топлива на электричество. в эксплуатацию, поддерживая температуру теплоносителя в заданных пределах. Включение и выключение ТЭНа или блока ТЭН осуществляется коммутационным устройством при поступлении на него сигнала от датчика температуры, установленного в контуре отопления.

Преимущества использования

Наличие электрической составляющей в твердотопливном котле позволяет значительно повысить надежность всей системы отопления и удобство ее использования.

Сравнительно небольшое усложнение конструкции комбинированного агрегата в процессе эксплуатации позволяет:

поддерживать комфортную температуру при обогреве дома как днем, так и ночью;
избегать размораживания отопительного контура загородного дома, коттеджа или дачи в случае длительной поездки;
использовать электричество при отсутствии дров или угля в качестве резервного источника тепла.

Минусы комбинированных котлов

Не лишены недостатков.

Большие габариты и вес

Габариты таких котлов больше, особенно если в них встроены сразу две топки , поэтому нужна большая камера сгорания.

Ссылка. Большинство моделей — пол. Лишь несколько висят на стене, работают от электричества и газа.

Сложность установки

Даже традиционный котел должен быть установлен не всегда просто … Если используются дрова, уголь или пеллеты, установка обязательна дымоход .

Фото 1. Три варианта обустройства дымохода твердотопливного котла.

Для газового отопления потребуется подключение к газопроводу, а для электрического — к электрической сети.

Внимание! При использовании газа необходимо получить разрешение на установку в газовой службе.

Высокая цена

Поскольку конструкция котла более сложная, стоимость выше. Но этот недостаток окупается за счет экономии ресурсов при эксплуатации.

Особенности установки

Обратите внимание, что помещение, в котором будет установлен газовый котел на дровах, должно быть надлежащим образом утеплено. Размеры такого помещения и схему электропроводки можно согласовать со специальными организациями.

Очень важно предусмотреть качественную вентиляцию и систему отвода продуктов горения. Для этого устанавливаются дымоходы, размер и конструкция которых зависят от мощности котла. Некоторые модели двухконтурных газовых котлов на дровах комплектуются дымоходом.

Основание для установки дровяного котла и газового котла должно быть не только правильно армировано. Изготавливается из термостойких материалов. Как вариант, заливается бетонная стяжка, при желании декорируется керамической плиткой.

При наличии в котельной сплошных деревянных перекрытий поверх них можно укладывать бетонные блоки толщиной 10 см, а на них класть листовой металл толщиной 8 мм. Также можно использовать огнеупорные плиты. В любом случае проверьте горизонтальность дровяного котла.

Стены, прилегающие к котлу, должны быть защищены термостойкими материалами. В нижней части лучше всего закрепить на стене листы асбеста или металла.

После установки газово-дровяного котла можно переходить к подключению отопительных контуров — одного или двух, в зависимости от модели. При этом каждая входная и выходная труба возле котла должна быть оборудована отдельным краном. Это необходимо для того, чтобы прибор можно было отключить для ремонта, не сливая воду из отопительных контуров.

Если все работы проводились самостоятельно, перед пробным пуском желательно пригласить мастера, который подтвердит, что котел установлен правильно и его эксплуатация не представляет опасности для жильцов.

Правила установки

Установка любого оборудования требует соблюдения перечня правил и соблюдения норм безопасности. То же самое необходимо сделать и при комбинированном отоплении. Исходя из конструктивных особенностей, устройство устанавливается на пол или монтируется на стену.

Неважно, какой тип монтажа используется, правила монтажа одинаковы:

для создания пожаробезопасной обстановки в помещении стены и пол покрываются материалами, не боящимися огня, для например, листы железа;
при подключении к газу необходимо соблюдать инструкции, выданные газовой службой;
для котельного оборудования с параллельным подключением предусмотрен свободный подход;
электрическое соединение выполняется с заземлением и обязательной изоляцией; 9Монтаж дымохода 0036
выполняется с соблюдением норм, которые указаны в техническом паспорте;
насос приобретается с учетом объема водяной системы отопления и толщины трубы;
тип соединения должен быть только резьбовым;
также желательна установка фильтров для воды.

Настенные двухконтурные котлы

Прибор будет работать с максимальной эффективностью, если на этапе проектирования будет учтено подключение с комбинированным газовым и электрическим отоплением. В случае монтажа и пуско-наладки оборудования работу будет проводить профессиональный мастер, это также увеличивает срок и качество работы газоэлектрического оборудования.

Соблюдение простых правил поможет сохранить работоспособность оборудования. Устройство будет работать эффективно. Соблюдение норм пожарной безопасности убережет вас от случайных проблем. Своевременное техническое обслуживание комбинированного оборудования порадует бесперебойной работой, а КПД будет на высоком уровне и останется неизменным во все времена.

YouTube ответил с ошибкой: доступ не настроен. YouTube Data API ранее не использовался в проекте 268921522881 или отключен. Включите его, посетив https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=2689. 21522881, затем повторите попытку. Если вы недавно включили этот API, подождите несколько минут, пока действие распространится на наши системы, и повторите попытку.

Как работает индукционный электрокотел для отопления частного дома?
Как работает индукционный котел Miratron?
Как установить индукционный котел отопления?
Особенности ремонта отопительных котлов
Как работают комбинированные твердотопливные отопительные котлы?

Как сделать водородный котел отопления? 9

понедельник, 17 октября 2022 г. время для жилых приложений. Как только устройство будет протестировано и одобрено EPA, продажи возобновятся. Для получения дополнительной информации о правилах NSPS EPA 2016 года нажмите здесь.

Многотопливный котел Glenwood 7030 уникален по нескольким причинам. Немногие котлы предлагают гибкость для сжигания такого количества видов древесины, отработанных масел или мазута. Изготовлен в соответствии с коммерческими промышленными стандартами из листовой стали толщиной ¼ дюйма, каждый угол скошен и сварен двойным швом. Все Glenwood находятся под давлением и не требуют хранения воды. Они горят почти так же, как современные дровяные печи EPA, чисто и эффективно. Вместо того, чтобы бросить вызов физике, чтобы добиться чистого горения, полагаясь на компьютеры, датчики и воздуходувки, продвигая процесс горения вниз в отдельную камеру сгорания, которая подвержена возможным отказам. Glenwood предлагает модели мощностью от 100 000 до 1 000 000 БТЕ.

Описание
Технические характеристики
Фото (32)
Цены
Видео (8)
Добавить отзыв

Уже более 30 лет компания Glenwood Heating производит коммерческие и сельскохозяйственные котлы, способные выполнять самые разные функции в центре анабаптистского движения в Ланкастере, штат Пенсильвания. Котлы Glenwood изготовлены в соответствии с промышленными стандартами и предназначены для тяжелых условий эксплуатации, изо дня в день выдерживающих суровые условия эксплуатации. Glenwood имеет репутацию прочных и хорошо сконструированных котлов и имеет 20-летнюю гарантию, подтверждающую это. Разработанный и спроектированный для сжигания практически любого сухого органического материала биомассы, котел Glenwood Biomass Boiler будет сжигать кордовую древесину, прессованные деревянные кубики, обработанные деревянные блоки, древесные отходы, прессованные бревна, свернутые газеты, картонные блоки, кукурузные початки, корм, все Виды угля, сушеный конский навоз, сушеные коровьи пироги, мусор, отработанное масло, растительное масло, тяжелое масло, № 1, № 2, № 3, мазут.

Многотопливные котлы Glenwood 7030 уникальны тем, что они действительно являются самыми универсальными котлами на рынке, а их цена также является лучшим среди котлов с чистым сжиганием и эффективным сжиганием отработанного масла. Если вы ищете решение для своих потребностей в отоплении или утилизации отходов, Obadiah’s и Glenwood помогут вам найти его благодаря нашим специальным инженерным возможностям. Obadiah’s является эксклюзивным дистрибьютором этого продукта, и доступны дилерские центры. Свяжитесь с нами для более подробной информации.

Click here for Single Line PEX Pipe

Click here for Dual Line PEX Pipe

The Glenwood 7030 Multi Fuel Boiler

Features

Pressure Release Valve
Датчик температуры/давления
Контроль верхнего предела безопасности
Электронное управление тягой и горелкой
Индивидуально регулируемые ножки
Дымоход не пропускает дым в здание при тушении пожара
Инспекционное отверстие позволяет следить за пожаром, не открывая дверей
Вентилятор с термостатической тягой способствует полному сгоранию
Автоматическая вытяжная коробка управляет подачей воздуха для горения
с водяным покрытием обеспечивает максимальную теплопередачу
Изолированная дверца доступа к теплообменнику для легкого обслуживания
Ребристый вторичный теплообменник для высокоэффективной теплопередачи
Большая изолированная дверца топки
Котельная листовая сталь ¼”, каждый угол скошен и сварен двойным швом.

Опции

Изоляционные панели для минимизации теплопотерь* (съемная панель доступа)
Бытовой змеевик для бесконечной подачи горячей воды
Встряхивающая решетка, с внешним рычагом встряхивания, для сжигания выбранного топлива
Зольник для удобного удаления золы**
Высокоэффективная масляная горелка Beckett
Водонепроницаемая камера сгорания, обеспечивающая быстрый теплообмен и изоляцию жидкотопливной горелки от загрязнений, выделяемых дровами*

* — Стандартный с масляным резервом
** — С опциональной решеткой

Компания Glenwood Boilers предлагает лучшие котлы с самой лучшей гарантией в отрасли. Некоторые производители предлагают «Ограниченную пожизненную гарантию», но когда вы прочитаете их, вы обнаружите, что на самом деле это «Гарантия профессионального уровня», некоторые из которых едва стоят бумаги, на которой они написаны. Только Glenwood предлагает НЕПРОФЕССИОНАЛЬНУЮ 20-ЛЕТНЮЮ ГАРАНТИЮ! Самое близкое, что вы найдете, это «5 лет от бампера к бамперу с 25-летней гарантией Pro Rated» от Econoburn. Вот гарантия Glenwood, которую вы можете увидеть сами, одна простая страница против сквозной ржавчины или неудачных сварных швов.

Ресурсы:

Жилой дровяной/угольный/мазутный котел Glenwood 7030 Руководство пользователя

Glenwood 7030 Жилой котел на дровах/угле/мазуте Брошюра

Glenwood 7030 Жилой котел на дровах/угле/мазуте Информационная брошюра

Glenwood 7030 Жилой котел на дровах/угле/мазуте Гарантия Glenwood

Glenwood 7030 Жилой проводка дровяного/угольного/мазутного котла

Glenwood 7030 Жилой дровяной/угольный/мазутный котел Помощь по установке

Технические характеристики	Угольный/мазутный котел Glenwood 7030
Размеры угля	55” Д X 26,5” Ш X 51,5” В
С масляным резервом Размеры	75”Д X 31”Ш X 52,5”В
Размеры топки	32”Д X 19”Ш X 20”В
Размер двери	15 х 15 дюймов
БТЕ Выходная древесина неразрешенное использование топлива	135 000
БТЕ Выход угля	155 000
Выходное масло БТЕ	175 000
Подогрев* (кв. фут)	3000
Размер линии подачи и возврата	1,5 дюйма
Размер дымохода	8 дюймов
Объем воды (галлон)	85
Приблизительный вес угля (фунты)	1600
С масляным резервом Приблизительный вес (фунты)	1700

**Значения БТЕ**
Топливо	БТЕ	Единица измерения
Древесная стружка/опилки	2 000 000 16 000 000	Кубический двор Тон
Древесная щепа	12 000 000	тонн
Древесные гранулы	16 000 000	Тон
Уголь	26 000 000	тонн
Резина	32 000 000	тонн
Жидкий пропан	92 000	Галлон
Печное топливо	139 000	Галлон
Отработанное масло	190 000	Галлон
Дизельный выхлоп	1800	лошадиных сил

Сзади камеры сгорания древесины установлена отдельная камера сгорания (для сжигания мазута), которая также имеет внутреннюю дверь между двумя камерами сгорания, изолирующую их при горении древесины. Эта дверца открывается, когда используется масляная горелка. В конфигурации на отработанном масле мы заменяем горелку на отработанном масле на горелку на отработанном масле и добавляем дополнительную дверцу, чтобы горелку можно было открыть и легко очистить от сажи.

Котел Glenwood с дровяной камерой сгорания спереди и масляной камерой сзади

Существует два способа сжигания отработанного масла в этом котле. Первый и наименее дорогой вариант — добавить горелку на отработанном масле к передней дверце дровяной горелки и использовать ту же топку. Некоторые из наших конкурентов имеют свои котлы таким образом. Эта настройка требует, чтобы вы удалили всю древесину из топки и золу, когда хотите сжигать масло вместо дров, иначе сопло забьется золой и не будет гореть чисто. Для наших клиентов, у которых есть зимние дома и дачи, это не проблема. Они работают на дровах, пока они там, и когда они едут во Флориду на зиму, они запускают систему отработанного масла и не переключаются туда и обратно. Это экономит им деньги. Мы не предлагаем этот вариант.

Некоторые из наших клиентов предпочли бы иметь возможность переключаться туда и обратно, ничего не делая. Они предпочитают иметь два термостата и котел автоматически переключается туда-сюда. Они могут заполнить котел дровами и уйти на работу, если что-то случится и они не смогут вовремя вернуться домой, чтобы вручную перезагрузить дрова, котел автоматически откроет дверцу между топкой на дровах и топкой на жидком топливе, горелка на жидком топливе с затем автоматически огонь, и котел начнет нагревать структуру. Это требует, чтобы производитель построил котел с двумя отдельными топками и специальной дверцей между ними, которая автоматически открывается при воспламенении масляной горелки. Это дорогостоящий дополнительный шаг в производстве котла, который увеличивает стоимость, которую мы должны взимать за эту опцию.

На рисунке ниже показана дополнительная система горелки на отработанном масле, на которой показаны все дополнительные этапы, которые должна выполнять горелка на отработанном масле для правильной работы. Отработанное масло тяжелее и требует специального насоса и подогревателя для подогрева масла, чтобы оно стало достаточно жидким, чтобы проходить через сопло. Мы заменяем горелку Beckett этим устройством и устанавливаем его на специальную дверцу, чтобы ее можно было открывать и чистить для регулярного обслуживания, поскольку все горелки на отработанном масле горят грязнее, чем горелки на жидком топливе, и создают сажу.

С установленной насадкой AT-900 Biomass

Топка с огнеупорным кирпичом — (без зольника или решетки)

Сторона агрегата
Задняя часть блока
Разница в топливе для свиней
Перфорированный лоток для сжигания и шнек
Задний сантехнический крюк и доступ для очистки заднего теплообменника
Входы вторичного воздуха

Нажмите здесь, чтобы заказать!

Полезно

15 ноября 2019 г.

Рецензент: Джеральд Феауто

Здравствуйте, меня зовут Джеральд Феауто. Я недавно купил дом с комбо для сжигания масла и дерева. Я был незнаком с этой печью, особенно с дровами, и никто в том районе, где я живу, тоже ничего не знал, поэтому я нашел Бадию в Интернете и позвонил. там была женщина, которая ответила, и я не помню ее имени, но она привела меня к женщине по имени Сара, и Сара была терпеливой, очень доброй и помогала отвечать на мои вопросы. Я хотел, чтобы люди знали, что в наши дни становится все труднее найти подобный сервис. Так что большое спасибо женщине, которая ответила на звонок, и Саре за ее знания и помощь мне. Если когда-нибудь что-нибудь понадобится для моей печи, эти люди будут единственными, кто займется моим бизнесом.

Комбинированный котел HYBRID BIOMASS | BLAZE HARMONY

для древесины, гранул, брикетов, щепы и опилок

Вращающаяся камера сгорания, сжигание пеллет, не требующее обслуживания
Распределение воздуха для первичного и вторичного горения с дополнительными настройками. ЗАПАТЕНТОВАН
Специальное расположение подшипников для плавного хода. ЗАПАТЕНТОВАН
Опция плавного сжигания некачественных пеллет
Эквитермальный блок управления с модулем ecoNET для удаленного доступа, управления и обслуживания

Все преимущества газификационного котла BLAZE HARMONY расширяет ротационная горелка с автоматическим переходом на сжигание пеллет.

Обеспечивает непрерывную работу котла с возможностью простого возврата к ручной заправке при автоматическом отключении пеллетной горелки.

Специальная конструкция горелки с поворотной камерой сгорания позволяет сжигать некачественные пеллеты.

Такое сочетание возможностей сжигания различных видов топлива в ручном и автоматическом режиме делает Hybrid BIOMASS® самым универсальным котлом на рынке.

Ротационная горелка для сжигания пеллет

Преимущества пеллетной горелки

с поворотной камерой сгорания

Сложная конструкция горелки
Позволяет сжигать пеллеты более низкого качества.
Поворотная камера сгорания
Необслуживаемое решение для сжигания пеллет. Достаточно проверить его перед отопительным сезоном.
Бесшовная камера сгорания
4 мм в самом тонком месте. Только огнеупорная труба без сварных деталей.
Модульная конструкция
Очень простая и быстрая установка и обслуживание горелки. Быстрый доступ ко всем компонентам.
Размещение подшипников
ЗАПАТЕНТОВАН
Продольные шарикоподшипники передают радиальные нагрузки, обеспечивая плавную работу оборотов горелки, без истирания металла/металла – передача нагрузки не менее 50 шариков (в зависимости от размера горелки). Для пользователя и сервиса это означает долгий срок службы (меньшая нагрузка на подшипники) и отсутствие износа металлических частей горелки.
Распределение воздуха для первичного и вторичного сжигания
ЗАПАТЕНТОВАН
Запатентованный механизм, обеспечивающий максимальную эффективность сгорания и возможность настройки оптимального сгорания различных видов пеллет. Начиная с мощности 25 кВт, есть возможность регулировать ее с помощью шторки.
Камера аэрации
Автоматическая очистка камеры аэрации является общим поворотом камеры сгорания и камеры аэрации. Этот метод автоматической очистки полностью исключает необходимость ручной очистки. Это исключает периодическую разборку горелки и обслуживание.
Сжигание различных пеллет даже худшего качества
С этой системой устраняются все проблемы, а процессы горения оптимизируются за счет распределения первичного и вторичного воздуха.
Разделительная завеса в камере сгорания
В камере сгорания используется воздушная завеса. Это уменьшает передачу тепла на горелку и означает сохранение тепла в камере сгорания.
Ребра в аэрационной камере
На что опирается труба камина – это означает меньшую нагрузку на всю камеру сгорания.
Датчик безопасности кормушки
Устанавливается непосредственно в камеру подачи, гарантирует высокую безопасность в случае засорения горелки.
Полностью автоматический
Работа без присмотра и обслуживания.

Сравнение параметров комбинированных котлов

	Котел BLAZE	Обычный котел
Регулируемый выход	ДА	НЕТ
Гравитационное соединение	ДА	НЕТ
Работа без электричества	ДА	НЕТ
Возможность сжигания сыпучих видов топлива	ДА	НЕТ
Возможность сжигания влажного топлива	ДА	НЕТ
Возможность автоматического перехода на сжигание пеллет	ДА	НЕТ
Время горения (макс. заполненная камера)	3–8 часов	2–5 часов
Полезный объем камеры хранения	около 90 %	около 70 % (передняя дверь)
Расход топлива	0,25–0,35 кг/кВтч	0,35–0,45 кг/кВтч

Размеры

	НВ 13	НВ 18	НВ 25	ХБ 33
	(мм)	(мм)	(мм)	(мм)
А	Ø147	Ø147	Ø147	Ø147
Б	1104	1404	1404	1404
С	1262	1262	1462	1462
Д	544	544	544	544
Е	594	594	794	794
Ф	1232	1232	1253	1253
Г	1417	1417	1417	1417
Н	51°	51°	51°	51°
я	G6/4″	G6/4″	G6/4″	G6/4″
Дж	Q1/2″	Q1/2″	Q1/2″	Q1/2″
К	903	903	903	903
Л	470	670	670	670
М	295	295	295	295
Н	138	138	138	138
О	155	155	145	145

Технические параметры

	ХБ13	ХБ18	ХБ25	НВ33
Номинальная мощность древесины (кВт)	12	18	25	33
Пеллеты с регулируемой мощностью (кВт)	4–17	5–18	6–25	6–25
Номинальная мощность пеллет (кВт)	16,7	18	25	25
Эффективность (%)	92	92	92	91
Класс эмиссии	5
Экодизайн	да
Класс энергопотребления	А+
Длина бревен (мм)	330	330	500	500
Диаметр гранул (мм)	6–8
Объем камеры подачи (л)	70	100	150	150
Вес (кг)	380	430	580	590
Максимальное рабочее давление (бар)	3
Объем воды теплообменника (л)	45	50	60	60
Объем топливного бункера (л)	370	370	370	370

Усовершенствованное программное обеспечение управления позволяет установить требуемую мощность котла в процентах и регулировать работу котла в непрерывном режиме. Диапазон возможных настроек мощности зависит от типа установленного котла. Установка меньшей мощности обеспечит длительный период горения в котле с качеством, сравнимым с качеством при 100 % мощности.

Это решение позволяет работать котлу на меньшей мощности (особенно актуально в переходный период), а также устанавливать меньший буферный бак, экономя расходы и пространство.

Контроллер также оценивает значения O ₂, измеренные лямбда-зондом, и управляет приводом первичной, вторичной и предварительной осушки воздушной завесы, чтобы поддерживать установленное значение остатка O ₂ .

После подключения дополнительного модуля этот контроллер также управляет работой горелки и сжиганием пеллет, когда он плавно модулирует мощность горелки во всем диапазоне и благодаря этому поддерживает заданную температуру котла.

Особенности контроллера:

регулирование мощности котла от 50 % до 130 % от номинальной мощности
управление вытяжным вентилятором
модулирующая мощность пеллетной горелки
Управление устройством подачи пеллет
насос котла
Насос ГВС
Циркуляционный насос ГВС
насос смесителя
управление смесителем

держатель термостата
контроль загрузки буфера
летний/зимний режим
Датчик дымовых газов
управление погодой
расписания
Аварийный термостат STB
Выключатель резервного котла
интеллектуальная сигнализация

Интернет-система ecoNET предоставляет пользователю возможность удаленного управления котлом и отопительной установкой.

РубрикаРазное
