Каркас из металлопрофиля. Подвесы и соединительные элементы

Содержание

Каркас из металлопрофиля. Подвесы и соединительные элементы
Каркас для гипсокартона стена. Достоинства и недостатки стеновых гипсокартонных конструкций
Конструкции из металлопрофиля. Преимущества металлопрофиля
Каркас из профиля на потолок. Описание рабочего процесса
- Этап №1 – создание проекта
- Этап №2 – расчет и выбор материалов и инструмента
Видео КАРКАС ИЗ ПРОФИЛЯ / КОНСТРУКЦИЯ ИЗ МЕТАЛЛОПРОФИЛЯ / УСТАНОВКА ПРОФИЛЕЙ И МОНТАЖ ПЛИТ ГВЛ

Каркас из металлопрофиля. Подвесы и соединительные элементы

Профили выполняют функцию балок, их нужно не только прикрепить к потолочному перекрытию, но и соединить между собой, в противном случае они оказываются бесполезными. Подвесы и соединители обеспечивают сборку каркаса под гипсокартон из металлопрофиля на потолок.

Следующим после профилей по важности считается П-образный подвес, он представляет собой скобу, производимую из катаной стали, у которой ширина равна 27, а высота — 60 миллиметрам. Ее ширина аналогична ширине ПП профиля.

По всей длине «лапок» подвеса имеется большое количество парных отверстий, расположенных с одинаковыми промежутками. На основании этого элемента имеются крепежные отверстия для фиксации анкерных болтов на перекрытиях из бетона и саморезов на деревянной основе.

Именно на подвесы для каркаса из металлопрофиля на потолок приходится наибольшая степень нагрузки, поэтому специалисты не рекомендуют экономить деньги на их применении.

Функция, которую должны выполнять соединители, понятна из их названия. Ими пользуются для соединения профилей в определенном положении между собой.

Производители выпускают много разных соединителей:

Продольный . Предназначается для соединения ПП между собой. С помощью этого типа соединителей можно создавать конструкции большей длины, чем этот параметр у одного профиля, если ее оказывается недостаточно.
Угловой . Является отрезком профиля, имеющим в центре пропил и сгиб в этом же месте. Такой элемент применяют с целью соединения ПП под разными углами – острым, тупым, прямым, что зависит от конструкционной особенности каркаса потолка из профиля под гипсокартон.
Т-образный . Это изделие необходимо для стыковки примыкающих друг к другу профилей. Допустимо не только перпендикулярное расположение ПП и Т-образного соединительного изделия, но и под углом разной величины, поскольку у этого элемента имеются сгибы.
Элемент типа «краб» . Он обеспечивает соединение от трех до четырех потолочных профилей между собой на одном уровне или крест-накрест.
Двухуровневый соединитель . Предназначается для выполнения той же задачи, что и для «краба», но профили в нем располагаются один выше другого.

Каркас для гипсокартона стена. Достоинства и недостатки стеновых гипсокартонных конструкций

Для начала, наверное, имеет смысл вкратце выделить положительные и отрицательные стороны стеновой каркасной конструкции из гипсокартона. Разобравшись в них, можно будет со знанием дела определиться, подходит ли подобная перегородка для конкретного случая, или нет.

После проведения отделочных работ гипсокартонная конструкция будет выглядеть полноценной стеной.

Итак, к преимуществам гипсокартонных перегородочных конструкций можно отнести следующие моменты:

Материалы, используемые для возведения таких стен, довольно легкие, поэтому не утяжелят межэтажные перекрытия. Следовательно, смонтированная конструкция будет абсолютно безопасной для здания.
Стены и перегородки из гипсокартона не являются капитальными, поэтому для их возведения не потребуется оформлять разрешения, получение которого сопряжено с потерей немалого количества времени, средств, сил и нервов.
Гипсокартон производится в нескольких вариантах — это простые листы (ГКЛ), влагостойкие (ГКЛВ), огнестойкие (ГКЛО). Для потолочных конструкций выпускаются облегченные листы. Поэтому стены и перегородки могут быть возведены из этого материала в любой из комнат, в том числе и в помещении санузла или около печи или камина.
Доступная стоимость как самого гипсокартона, так и комплектующих элементов для постройки каркаса позволяет для проведения ремонта приобрести их семье даже со скромным бюджетом.
Вполне реально спроектировать и смонтировать из гипсокартона стены, имеющие сложные декоративные и полезные формы, например арочные дверные проемы или функциональные ниши и шкафы, позволяющие отказаться от покупки мебельных аксессуаров.
При выравнивании этим материалом стен, не потребуется удалять старую штукатурку.
Конструкция стен из гипсокартона (или при выравнивании стен гипсокартоном каркасным способом) позволяет сразу же провести работы по утеплению и звукоизоляции.
В каркас выстраиваемой стены можно спрятать электропроводку.
Имеется полная возможность обойтись без привлечения бригады строителей, так как все работы можно произвести самостоятельно или с одним помощником.
Материал является «дышащим» и экологически чистым, что немаловажно для обустройства жилых помещений.
Стена или перегородка, возведенные этим способом, получаются идеально гладкими, пригодными для любого облицовочного материала, будь то обои, краска или керамическая плитка.

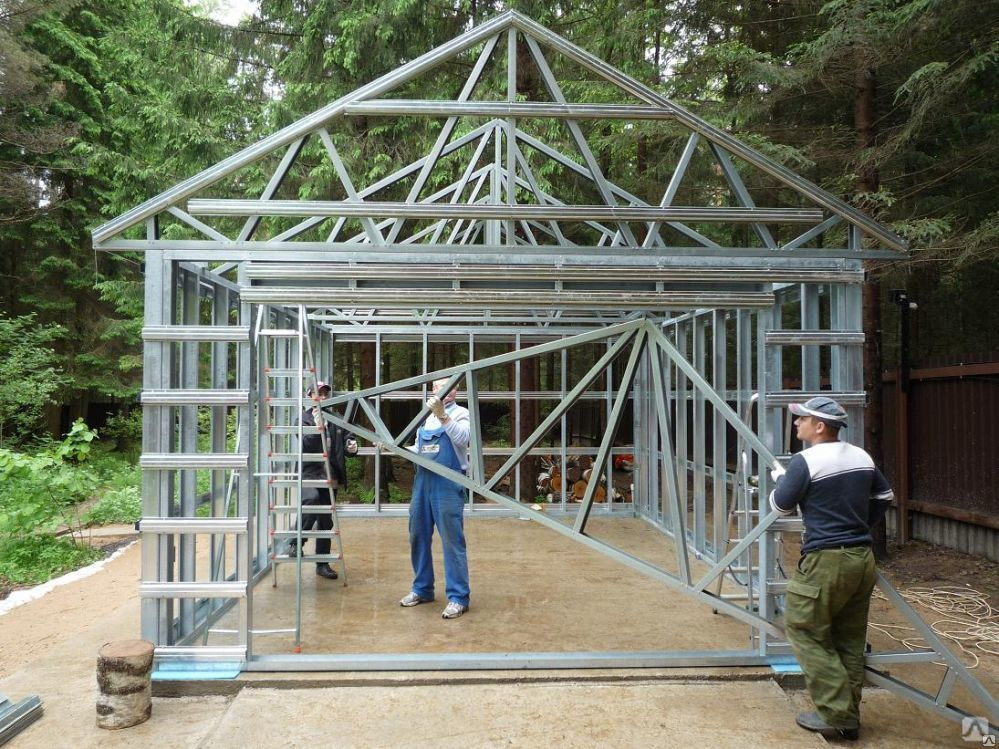

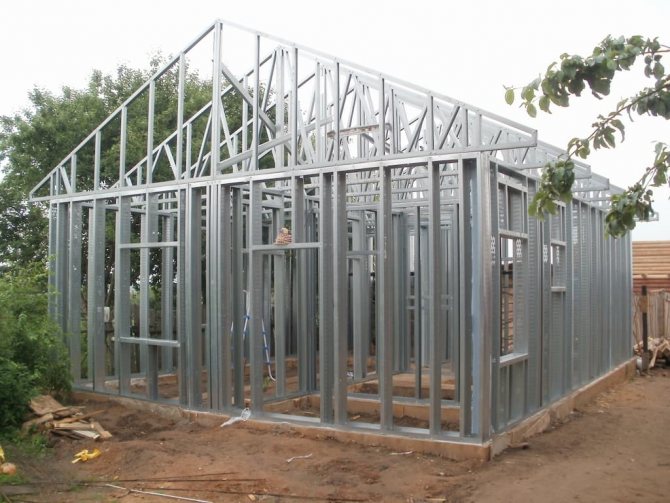

Конструкции из металлопрофиля. Преимущества металлопрофиля

Для создания обрешётки принято использовать два вида материала: металлический профиль и брус из дерева. Первый вариант является более популярным благодаря своим положительным сторонам:

Большое разнообразие крепёжных элементов позволяет возводить надёжную и устойчивую конструкцию.
Металлопрофиль не имеет дефектов, поэтому покупателю не придётся тратить много времени для выбора перед приобретением.
Материал проходил процесс оцинковки, поэтому устойчив к воздействию гнили и грибка.

Профили для создания обрешётки бывают направляющими и стоечными. Использование первого вида позволяет смонтировать конструкцию, на которую будет крепиться второй. Внешний вид поверхности полностью зависит от того, как элементы будут закреплены между собой . Стоечный вид используется для создания перегородок и обрешётки. При правильном монтаже его можно направлять в разные стороны, создавая оригинальные элементы отделки помещения.

Также существует ряд дополнительных элементов, которые понадобятся при установке каркаса из металлического профиля:

Для установки арки потребуется специальный арочный профиль.
П-образный подвес, с помощью которого элементы прикрепляются к основной поверхности.
Для крепления друг с другом перпендикулярных частей используется соединитель.
Удлинителем соединяют разные части профиля.
Саморезы по металлу и дюбеля.

В зависимости от вида конструкции нужно приобретать специализированные профили: стеновые или потолочные.

Каркас из профиля на потолок. Описание рабочего процесса

Теперь разберемся, как сделать каркас из профиля для гипсокартона для потолка, чтобы вам было проще разобраться и сориентироваться, все работы будут разделены на 4 основных этапа, вам нужно выполнять их по порядку, тогда никаких сложностей не возникнет.

Я буду рассказывать о самом простом варианте – ровном потолке, если вы освоите этот тип конструкции, то в дальнейшем сможете сооружать и более сложные каркасы, но начинать все же лучше с самого простого решения.

Этап №1 – создание проекта

Именно с этой части работ я советую начинать весь процесс. Почему? Просто, если у вас перед глазами будет подробный эскиз, то вы без труда рассчитаете объем необходимых материалов, а также будете четко представлять себе конструкцию, которая должна получиться, что очень важно в таких случаях.

Мы будем делать конструкцию из профиля, так как это лучшее решение, которое рекомендуют производители гипсокартона и которое подходит для всех типов потолков. Что касается работ, то нужно выполнить следующее:

Для начала измерьте потолок, не стоит полагаться на проект, там могут быть неточности, да и в процессе отделочных работ фактические параметры могут отличаться. Просто пройдитесь с рулеткой и пометьте все размеры, это займет считанные минуты, зато у вас будет точная информация;

Затем надо нарисовать на бумаге ваш потолок с сохранением пропорций, тут не нужна особая аккуратность, главное, чтобы перед вами был эскиз той плоскости, которую нужно отделывать. Советую взять листок побольше, так как на нашем чертеже будем много мелких деталей, и если рисунок будет маленьким, то работать с ним будет неудобно;
На нашем эскизе прочерчиваются линии прохождения основного профиля, он должен располагаться через каждые 40-60 см. Конечно, чем больше профилей будет в каркасе, тем он будет прочнее, поэтому лучше запланировать несущие элементы через каждые 40 см.

Что касается перемычек, то можно обойтись и без них, а можно и поставить эти элементы, если даже вы делаете вариант без поперечин, то в месте стыка листов все же желательно закрепить их;

Такой каркас для гипсокартона на потолок отличается простотой и надежностью

Если вы будете делать конструкцию с перемычками, то на плане стоит отметить шаг их расположения, он должен составлять от 500 до 700 мм, все зависит от параметров помещения . Также можно пометить места расположения подвесов, они ставятся с тем же шагом. Ниже показан пример плана, синие квадраты обозначают крабы, через которые будут крепиться перемычки, а крестики – это подвесы.

Подробная схема делает процесс расчетов простым и точным

Этап №2 – расчет и выбор материалов и инструмента

Когда на руках есть план, расчетные работы не составят особой сложности, разберемся, какие основные материалы нужны для того, чтобы соорудить каркас из профиля.

Каркас из профиля под гипсокартон: как сделать своими руками

Чтобы правильно собрать каркас из профиля под гипсокартон своими руками, в некоторых случаях (простая обшивка стены) необходимы элементарные навыки и самое краткое обучение, а в других (мебель из ГКЛ, потолочные конструкции) — опыт и мастерство.

Все о монтаже каркаса из металлопрофиля

Выбор правильного изделия
Правила монтажа

Стены и перегородки
Потолки

Ответы на частые вопросы

Толщина стенок

Для стоечных и несущих потолочных профилей толщина должна быть не менее 0,5 мм. Если изделия не удовлетворяют этому условию, система получится недостаточно надёжной, так как её главные элементы будут плохо держать крепёж и деформироваться (изгибаться, скручиваться) даже под собственным весом конструкции. Навесить на такую стену или перегородку полку для книг или кронштейн для телевизора попросту невозможно.

Владимир Григорьев

Установка стойки в направляющую

Качество покрытия

Увы, самостоятельно и без специальных приборов оценить толщину и стойкость цинкового покрытия нельзя. Остаётся запросить копию сертификата соответствия стали ГОСТ 14918-80, однако и это не даёт гарантию качества изделий. Остаётся внимательно осмотреть изделия. Если в месте царапин, заломов или смятых концов вы заметили следы ржавчины — перед вами бракованная партия или продукция «левой» фирмы.

Владимир Григорьев

Установка усиливающей горизонтальной перемычки

Удобство монтажа

Обычные профили — гладкие, с продольными рёбрами жёсткости. Более продвинутые изделия имеют точечную насечку, которая облегчает позиционирование и завинчивание крепежа (шуруп не скользит по стенке и не кренится вбок). Стоят они почти в полтора раза дороже обычных, но они очень ускоряют работу, особенно если речь идёт об объёмных конструкциях сложной формы.

фото

Владимир Григорьев

Здесь и далее на фото отображен процесс монтажа потолочного короба. Резка профилей

Владимир Григорьев

Установка потолочной направляющей

Владимир Григорьев

Крепление анкер-клином

Владимир Григорьев

Отбивка горизонтали

Владимир Григорьев

Монтаж стеновой направляющей

Владимир Григорьев

Монтаж вертикальных профилей

Владимир Григорьев

Монтаж несущих профилей

Владимир Григорьев

Завершающий этап сборки каркаса

Стены и перегородки

Простейшая конструкция для обшивки стены ГКЛ состоит из нижней и верхней направляющей и стоек сечением 50×50 мм, установленных с шагом (по осям) 600 мм. Направляющие крепят к плитам нижнего и верхнего перекрытий шурупами с дюбелями (либо дюбель-гвоздями), а стойки монтируют с помощью дюбелей и кронштейнов (в номенклатуре производителей — прямые подвесы).

КНАУФ

Профиль направляющий

КНАУФ

Профиль потолочный

КНАУФ

Подвес прямой

КНАУФ

Гипсокартонный лист влагостойкий (ГКЛВ)

При устройстве каркасной перегородки без направляющих также не обойтись, но стойки невозможно привязать к стенам, поэтому они должны быть значительно прочнее — их минимальное сечение 75×50 мм, оптимальное — 100×50 мм при толщине стенок 0,6 мм. Только тогда перегородка получится достаточно прочной и сможет удовлетворительно изолировать звук: для улучшения звукоизоляции между листами гипсокартона располагают шумопоглощающие маты на всю толщину профилей каркаса.

Если необходимо добиться максимальной звукоизоляции, собирают двойной каркас стены из профиля под гипсокартон — при этом отсутствие жёстких связей между контурами позволяет свести к минимуму резонансный эффект. Ранее для скрепления изделий друг с другом использовали самосверлящие саморезы, однако их шляпки выступали над поверхностью, что мешало после обшивки получить идеально гладкую поверхность. Сегодня в продаже появились просекатели — удобные инструменты, которые пробивают отверстия сразу в двух прижатых друг к другу стенках профилей, при этом выдавленный фрагмент металла служит скрепляющим замком. Конструкция получается без выступов и собирается быстрее, однако по прочности (а точнее, стойкости к расшатыванию) просечное соединение уступает винтовому. Поэтому его не стоит применять в конструкциях, подверженных резонансу — акустических, звукоизолирующих, в обшивках наружных стен, выходящих на магистрали и т. п.

Edma

Здесь и далее: приёмы работы с просекателем.

Edma

Подшивные и подвесные потолки

Потолочные каркасы конструктивно сложнее стеновых. Здесь применяют одно- и двухуровневые системы с крепелением к перекрытию и без него (последний еще называют самонесущий). На потолке сборка каркаса под гипсокартон из металлопрофиля начинается с отбивки общего уровня и крепления настенных направляющих. Далее в самом простом варианте устанавливают параллельные несущие конструкции 40×50 мм с шагом от 300 до 600 мм в зависимости от расчётной нагрузки.

К перекрытию их крепят с помощью прямых скоб или регулируемых подвесов — в зависимости от величины откоса от базовой поверхности: прямой подвес обеспечивает относ до 130 мм, регулируемый — до 1 м.

На практике в жилищном строительстве регулируемые подвесы применяют при сборке потолочных коробов (для маскировки каналов вентиляции, воздушного отопления), да и то редко. Шаг подвесов не должен превышать 150 см. Более сложные разновидности потолочных конструкций имеют вид одно- или двухуровневых решёток с ячейками 1200×600 мм или 600×600 мм. При их монтаже профили скрепляют крестообразными соединителями («крабами»). Потолочный каркас из металлического профиля для гипсокартона и узлы его крепления к перекрытию должны обладать высокой огнестойкостью, иначе при пожаре вся конструкция обрушится. Поэтому крепить каркас к перекрытию следует только стальными анкерами или анкер-клиньями, притом рассчитанными на вырывающую нагрузку не менее 100 кгс.

Сен-Гобен

Потолочная подвесная конструкция с двухуровневым каркасом на регулируемых шпильках

Можно ли использовать вместо металлических профилей деревянные бруски?

Да, можно, а иногда даже нужно. Здесь прежде всего речь идёт об акустических и звукоизолирующих конструкциях. Кроме того, из реек часто удобнее делать небольшие обрешётки, например при обшивке оконных и дверных откосов. Но пиломатериалы обязательно должны быть сухими и первосортными (без больших сучков и трещин), во влажных зонах и оконных проёмах бруски и рейки нужно антисептировать. Если же собрать конструкцию из сырых реек, на поверхности листов образуются бугры, а на стыках — трещины.

Владимир Григорьев

В этой конструкции акустического потолка основой являются деревянные бруски.

Владимир Григорьев

Но к ним на подвесах крепится каркас из стальных профилей.

Можно ли при обшивке стены обойтись без каркаса?

Да, можно. Такая система включает клей, сами листы, а также материалы для заделки стыков. К ровному основанию листы приклеивают непосредственно клеем, если же стена имеет неровности, на стыках предварительно подкладывают полосы из ГКЛ. Минимальная толщина такой облицовки — 20 мм. При её монтаже очень помогут длинная рейка-правило и лазерный нивелир.

Можно ли смонтировать бескаркасный клеевой потолок из ГКЛ?

Нет, делать этого не следует. Даже лучшие современные клеевые составы не удержат листы гипсокартона при протечке или пожаре. К тому этот способ отделки потолка трудоёмок (требуется множество подпорок, кропотливое выравнивание), и не позволяет добиться хорошего качества поверхности. В данном случае необходимо устройство каркаса из металлического профиля под гипсокартон.

КНАУФ

Скотч для заделки стыков.

КНАУФ

Шпаклёвка для стыков.

Владимир Григорьев

Принцип заделки.

Почему при отделке стен и потолков гипсокартоном с каркасом и профилем появляются микротрещины вдоль стыков?

Виной тому — значительные перепады влажности и температуры. Трещин никак не избежать на даче, если отопление зимой включается лишь периодически. Такие дефекты появляются и во влажных помещениях. Ещё они могут быть ошибкой при монтаже. Например, если при устройстве подшивного потолка листы прикрепили не только к несущим профилям, но и к пристенным направляющим. Снизить риск появления трещин помогают современные материалы для заделки стыков (фирменные ленты, шпаклёвки), гидрофобизирующие грунтовки и, конечно, строгое соблюдения правил монтажа ГКЛ.

SoudGuard

Акустические подвесы с резиновым демпфером.

Может ли гипсокартонный потолок уменьшить шум от соседей сверху?

Да, но только если монтировать каркас на специальных виброгасящих подвесах и обеспечить шумопоглощение, то есть расположить за потолком (с опорой на профили) плиты волокнистого шумопоглощающего материала (например, мягкие ДВП).

металлических профилей | ClearSpan

Строительные профили ClearSpan

Строительные профили ClearSpan представляют собой универсальную конструкцию, которую можно использовать для любых нужд здания. Строительные профили могут быть шириной до 300 футов и любой длины. Благодаря отсутствию внутренних опорных стоек, профили обеспечивают действительно чистое здание с пролетом. Профили ClearSpan также обеспечивают достаточный зазор и позволяют эксплуатировать машины и оборудование в пределах порога здания. Для дополнительного зазора здания также могут быть построены на контейнерах.

Для получения дополнительной информации посетите страницы Fabric, Hybrid и Metal или запросите расценки.

Круглая форма
Стиль фронтона
Балочный стиль

Металлический стиль
Товарный стиль
Низкопрофильный стиль

Круглая структура ткани свода ферменной конструкции

25’W
ПОСМОТРЕТЬ PDF
35’W
ПОСМОТРЕТЬ PDF
45’W
ПОСМОТРЕТЬ PDF
Высота 45 футов
ПОСМОТРЕТЬ PDF

54’W
ПОСМОТРЕТЬ PDF
Высота 56 футов
ПОСМОТРЕТЬ PDF
65’W
ПОСМОТРЕТЬ PDF
Высота 65 футов
ПОСМОТРЕТЬ PDF

72’W
ПОСМОТРЕТЬ PDF
75’W
ПОСМОТРЕТЬ PDF
83’W
ПОСМОТРЕТЬ PDF
Пользовательская ширина
ПОСМОТРЕТЬ PDF

Тканевая конструкция арочной фермы с фронтоном

25 футов в ширину x 15 футов в высоту
ПОСМОТРЕТЬ PDF
25 футов в ширину x 19 футов в высоту
ПОСМОТРЕТЬ PDF
25 футов в ширину x 23 фута в высоту
ПОСМОТРЕТЬ PDF
Ширина 35 футов, высота 17 футов
ПОСМОТРЕТЬ PDF

73′ з. д.
ПОСМОТРЕТЬ PDF
Ширина 85 футов
ПОСМОТРЕТЬ PDF
Пользовательская ширина
ПОСМОТРЕТЬ PDF

Балочные конструкции

Ширина 30 футов с тентом
ПОСМОТРЕТЬ PDF
Ширина 30 футов
ПОСМОТРЕТЬ PDF
Ширина 40 футов с тентом

ПОСМОТРЕТЬ PDF
Ширина 40 футов
ПОСМОТРЕТЬ PDF

Ширина 50 футов с тентом
ПОСМОТРЕТЬ PDF
Ширина 50 футов
ПОСМОТРЕТЬ PDF
Ширина 60 футов с тентом
ПОСМОТРЕТЬ PDF
Ширина 60 футов
ПОСМОТРЕТЬ PDF

Ширина 70 футов с тентом
ПОСМОТРЕТЬ PDF
Ширина 70 футов
ПОСМОТРЕТЬ PDF
Ширина 80 футов с тентом
ПОСМОТРЕТЬ PDF
Ширина 80 футов
ПОСМОТРЕТЬ PDF

Ширина 90 футов с тентом
ПОСМОТРЕТЬ PDF
Ширина 90 футов
ПОСМОТРЕТЬ PDF

Товарные постройки

38-дюймовый широкий Товарный номер
ПОСМОТРЕТЬ PDF
48-дюймовый широкий Товарный номер
ПОСМОТРЕТЬ PDF
58-дюймовый широкий Товарный номер
ПОСМОТРЕТЬ PDF

Низкопрофильные здания

Низкопрофильная ширина 35 футов
ПОСМОТРЕТЬ PDF
Низкопрофильная ширина 45 футов
ПОСМОТРЕТЬ PDF
Низкопрофильная ширина 65 футов
ПОСМОТРЕТЬ PDF
Низкопрофильная широкая 75 футов
ПОСМОТРЕТЬ PDF

Металлические Здания: Структурные Компоненты | Поставка стали LP

Профили Cee: Прогоны и прогоны

Профили Cee используются как в качестве прогонов, так и в качестве прогонов. При использовании в качестве прогонов&запятая; cee-профиль укладывается горизонтально по длине кровли&запятая; обеспечение поддержки облицовки. Как пояс&запятая; cee-профиль обеспечивает устойчивость и точки крепления стеновых панелей. Форма конструкции обеспечивает прочность, а тонкий слой стали минимизирует нагрузку на каркас здания.

Небольшой профиль cee-purlin делает его идеальным, когда важна ширина структурного компонента&запятая; например&запятая; когда они находятся близко к карнизу. Центр тяжести находится в центре формы, что облегчает работу с cee-прогонами, поскольку они балансируют на короткой стороне без посторонней помощи. Они являются предпочтительной формой для навесов и простых конструкций.

Доступные варианты отделки: оцинкованный Z-образный прогон&запятая; Z-прогон с красным оксидным покрытием
* Прогоны из красного окиси и оцинкованные прогоны увеличивают продолжительность жизни и снижают затраты на техническое обслуживание вашего металлического здания.

Также называется: Cee Purlins, C прогоны&запятая; С-образные профили

Zee-профили: прогоны и балки

Zee-профили также используются в качестве прогонов и балок. При использовании в качестве прогонов&запятая; зи-профиль укладывается горизонтально по длине кровли, обеспечивая поддержку облицовки. Как пояс&запятая; зи-профиль обеспечивает устойчивость и точки крепления стеновых панелей. Форма конструкции обеспечивает прочность, а тонкий слой стали минимизирует нагрузку на каркас здания.

Zee-профили вставляются друг в друга&запятая; что делает их идеальными для покрытия длинных зданий, где зи-профили перекрываются и соединяются поверх каркаса здания. Поскольку соединения внахлестку придают крыше значительную прочность, Зи-профили являются предпочтительной формой для больших или промышленных зданий.

Также называется: Zee Purlins, Зед прогоны&запятая; Прогоны «Z»&запятая; Зед Профили&запятая; Профили Z

Приемный канал

Приемный канал используется для приема прогонов или ригелей на концах строительной конструкции. Они на 1/8 дюйма выше, чем профиль cee или zee, таким образом, конец профиля будет скользить перпендикулярно каналу. Верх и низ профиля крепятся болтами к фланцам приемного канала.

Приемный канал обычно используется в навесах для автомобилей и устройствах с низкой нагрузкой.

Доступные варианты отделки: Оцинкованный швеллер&запятая; Канал с красным оксидным покрытием
* Эти отделки увеличивают продолжительность жизни и снижают затраты на техническое обслуживание вашего металлического здания.

Также называется: принимающий канал&запятая; Открытый канал&запятая; Сформированный канал&запятая; Канал C&запятая; Канал

Базовый угол или передний угол

Основания-уголки крепятся к основанию конструкции длинной стороной вверх.
