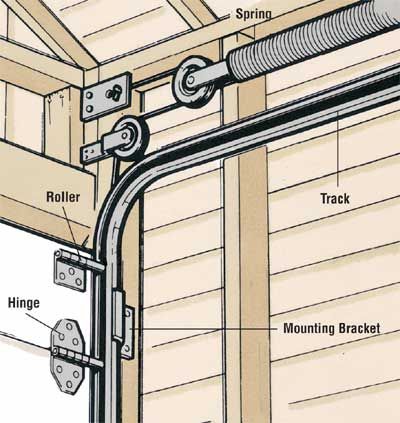

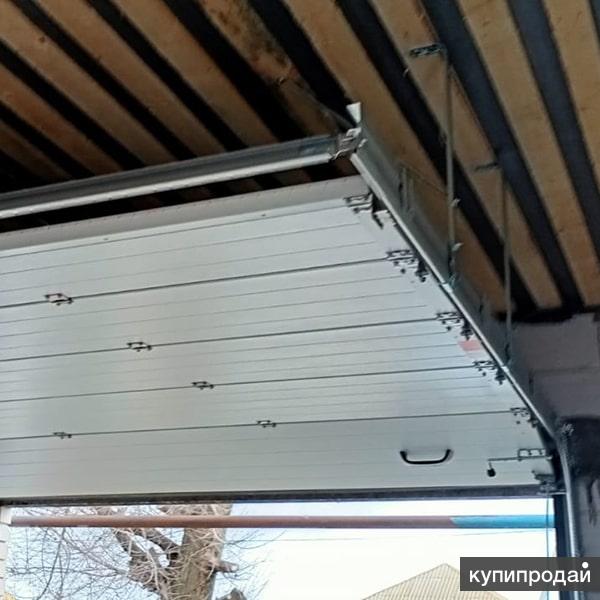

Элементы конструкции:

• Полотно ворот. Оно состоит из нескольких секций, скрепленных между собой петлями.
• Направляющие и подвесы. Обычно это стальные профили с кронштейнами, по которым осуществляется движение ворот.
• Пружинный механизм. Назначение — балансировка полотна секционных ворот. В настоящее время наиболее часто используются два типа пружин: торсионные и пружины растяжения.

На сегодняшний день, секционные ворота считаются оптимальным решением для частных коттеджей и промышленных объектов по соотношению цены, качества и удобства эксплуатации. Современный сплав новаторских конструкторских решений и материалов является эффективной преградой для ветра и холода, а по теплопроводности конструкции сопоставимы со стеной в 1,5-2 кирпича.



Принцип действия и типы подъемов

Отличительной особенностью данного типа ворот является максимально эффективное использование пространства. А с установленным приводом, автоматические секционные ворота становятся просты в управлении.

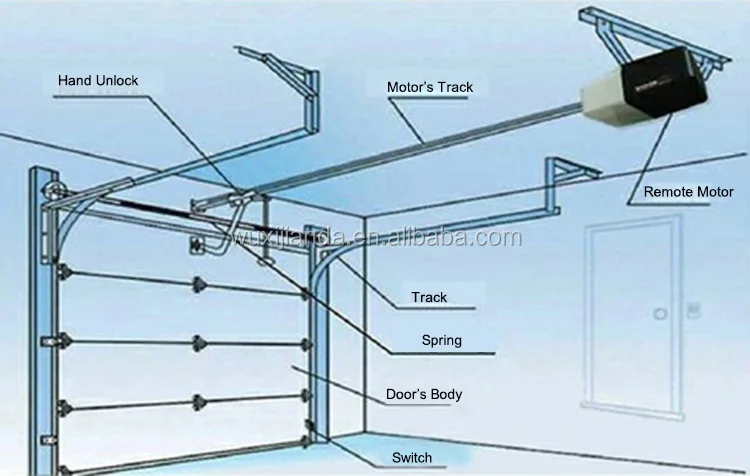

Для того, чтобы ворота могли открываться и закрываться используются: a) направляющие рельсы, по которым полотно перемещается, и b) ролики, которые крепятся по краям сэндвич-панелей. Нижняя часть рельсов устанавливается по краям проема помещения, а верхняя — над проемом. Именно поэтому при открытом состоянии секционных ворот все полотно размещается внутри помещения над проемом. При этом возможно два варианта размещения в открытом состоянии:

1) горизонтальный — под ним, параллельно полу (потолок низкий),

2) вертикальный — выше воротного проема, перпендикулярно полу (потолок высокий).

Вариант выбирается исходя из параметров и специфики эксплуатации помещения. Основные типы подъемов:

Слева направо сверху в мм: 350<h<550 230<h<350 150<h<230 h>600 h>600 Слева направо снизу в мм: h>600* h>500 h>1350 h>1600* h>H+500 h>H+500*
Где h — расстояние от верха проема до потолка, H — высота проема, * — необходимы увеличенные боковые расстояния. Вал снизу изготавливается по заказу.

Виды секционных ворот

Гаражные —

Наиболее широкое применение нашли среди владельцев частных домовладений. Главные отличия от промышленных ворот: меньший размер и низкая интенсивность эксплуатации. Скромные требования для установки (ровная поверхность боковых проемов) делают секционные ворота очень популярными. Также данный тип ворот идеально подходит для замены устаревших, отслуживших свой срок распашных гаражных ворот.

Помимо всего прочего, разнообразные формы, цвета и покрытия панелей, делают эти конструкции привлекательными, изысканными, что позволяет использовать их в качестве самостоятельных архитектурных элементов, дополняя и украшая облик коттеджей и частных домовладений.

Промышленные —

Долговечная, прочная конструкция с высокой степенью безопасности. Такие ворота позволяют быстро и легко осуществлять перекрытие проема производственных, складских, подсобных помещений. Данное решение рассчитано, в том числе и на объекты, которые могут располагаться на путях с высокой интенсивностью движения транспорта. Промышленные ворота прекрасно встраиваются во все виды строительных конструкций.

Панорамные ворота —

Разновидность промышленных моделей. Они позволяют закрывать проемы и одновременно оставлять помещение доступным для обозрения. В таких воротах полотно собрано из панорамных панелей, которые изготавливаются из прозрачных материалов.

Панорамные ворота обеспечивают естественное освещение помещения и пользуются огромным спросом у владельцев автомоек, автосервисов, автомобильных салонов, складов, пожарных частей и т. д.

Если вы затрудняетесь с выбором ворот, лучше всего обратиться к специалистам. Компания GS Automatic с удовольствием поможет вам выбрать оптимальный вариант, а также мы готовы сделать обычные секционные ворота автоматическими.



Подъемные ворота для гаража своими руками — как самостоятельно установить ворота в гараж

Об установке подъемных ворот для гаража. Обзор различных видов гаражных ворот.

Лучшим вариантом обустройства въезда в гараж являются подъемные ворота для гаража своими руками. Конечно, можно заказать подъемные, распашные, откатные или подъемно-поворотные ворота с доставкой и монтажом, но лучше запастись материалами, инструментами и установить такие самому.

Какие бывают ворота для гаража

Ворота, которые устанавливают в гаражи, различаются конструкцией, габаритами, используемыми материалами. Самыми распространенными являются ворота следующих типов:

Распашные

Конструкция этого типа относится к самым простым и надежным. Ворота состоят из рамы и двух створок на шарнирных петлях, которые открываются наружу. Плюсы распашных ворот — прочность, долговечность, простота монтажа. Минусы — для открывания створок перед гаражом должно быть достаточно места, нужно регулярно убирать снег зимой, иначе ворота не открыть.

Откатные

Раздвижные ворота состоят из рамы и воротной створки, которая движется параллельно стене, открывая проем для въезда или выезда. Полотно монтируется тремя способами — на нижнюю опору, на верхнюю опору, на консоль. Плюсы откатных ворот — практичные, удобные в эксплуатации, не требуют пространства для открывания. Минусы — гараж должен иметь достаточную ширину для сдвигания полотна в сторону.

Роллетные

Такие ворота имеют вид рамной конструкции с полотном, которое состоит из отдельных ламелей. При открывании ворот створка движется вверх по боковым направляющим на роликах и сворачивается в рулон на вал, который расположен в защитном коробе. Сам короб размещается вверху проема. Преимущества роллетных конструкций — долговечные и удобные в эксплуатации, в открытом положении полотно не занимает место ни внутри, ни снаружи гаража. Минусы — трудоемкий монтаж, необходима высокая точность в расчетах.

Подъемно-поворотные

Проем закрывает полотно, которое при открывании одновременно осуществляет подъем и поворот. Когда створка завершает движение, то она принимает положение, параллельное потолку. При закрывании створка заходит в раму, обеспечивая герметичность ворот. Плюсы поворотной конструкции — взломостойкая, компактная, эргономичная с хорошей звуко- и теплоизоляцией. Минусы — такая конструкция «съедает» не менее 20 см высоты, поэтому не подходит для низких проемов. Из-за выноса створки машину нужно оставлять за 2 м от гаража.

Секционные подъемные

Основные элементы конструкции: створка из металлических панелей с утеплителем и Г-образные направляющие. Полотно сдвигается вверх по направляющим, горизонтальная часть которых располагается внутри гаража параллельно потолку. Преимущества установки секционных ворот — компактные, обеспечивают герметичность, хорошую тепло- и шумоизоляцию. Минус, пожалуй, только один — необходимо точно рассчитать размеры направляющих и полотна.

Гаражные подъемные ворота являются самыми удобными в использовании. Конструкции секционного, роллетного и подъемно-поворотного типа не требуют пространства для открывания, в открытом положении не загораживают обзор водителю, имеют хорошие изоляционные свойства, характеризуются устойчивостью к взлому. При небольшой ширине гаража ворота можно сделать со встроенной дверью. Установка электропривода сделает поднимающиеся вверх ворота еще более удобными.

Размеры ворот для гаража

При расчете ширины и высоты полотна нужно учитывать габариты машины с учетом боковых зеркал, бамперов, высоты автомобиля с багажником на крыше. Нужно учитывать, что в будущем возможна модернизации машины или приобретение новой. Не стоит забывать об особенностях подъезда к гаражу. Речь идет о наличии углового поворота, расположении гаража относительно выезда с участка, угла обзора при выезде на проезжую часть. Также необходимо учитывать конструктивные особенности разных механизмов, расположение полотна в открытом положении, расстояние от него до стен и пола.

Если говорить о стандартных размерах ворот, то они должны быть такими, чтобы машина свободно проехала в проем. То есть к ширине самой машины нужно прибавить по 25-30 см с каждой стороны. В среднем для легковых автомобилей это составляет 2,5-2,7 м. Оптимальная ширина открытого проема от 2,3 до 2,6 м.

Если у вас гараж на две машины, то высота проема не меняется, а его ширину делают 4,5-5,0 м. При этом подразумевается, что расстояние между машинами будет не менее 0,5 м.

Материалы для изготовления гаражных ворот

В зависимости от типа конструкции для изготовления воротных створок используется дерево, профнастил, металлическое полотно, алюминиевый профиль, сэндвич-панели. К самым популярным материалам относится легкий и прочный профиль из алюминия. Он бывает:

• Пенозаполненным. Это трехслойные алюминиевые панели с прослойкой из пенополиуретана. Такие ворота обеспечивают тепло- и шумоизоляцию.
• Экструдированным. Благодаря поперечным ребрам жесткости полотно обладает повышенной прочностью и взломоустойчивостью, стойкостью к статическим и ударным нагрузкам.
• Перфорированным. Алюминиевый профиль выпускается с перфорацией или со смотровыми отверстиями, в которые устанавливаются поликарбонатные вставки. Конструкции этого типа обеспечивают воздухообмен и попадание дневного света в помещение.

Для сборки каркаса используется профильная труба с квадратным и прямоугольным сечением. Внутреннюю часть рамы делают из профиля с сечением С или П-образной формы

Как сделать ворота в гараж

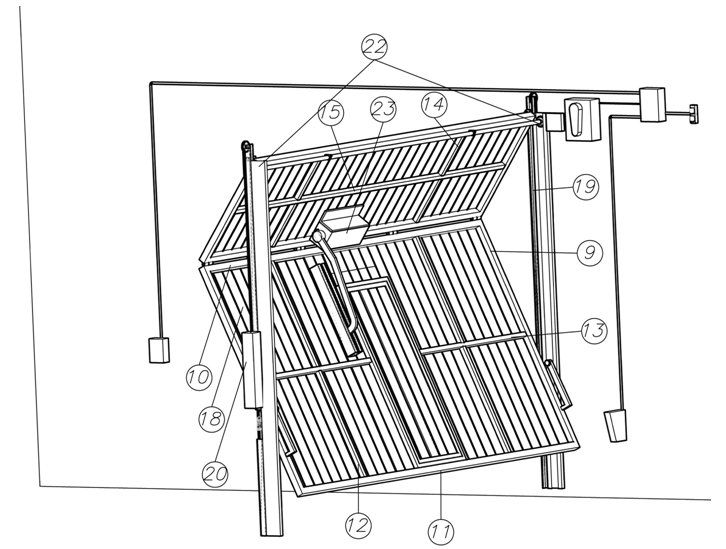

Основные элементы подъемно-поворотных ворот это сплошная жесткая створка, рычажно-шарнирный подъемный механизм, рама, закрепленная по периметру проема. Управление воротами осуществляется вручную или с помощью электропривода.

Выбор типа механизма

Открывание и закрывание ворот с пружиной без автоматики выполняется с помощью рычагов, закрепленных снизу полотна. Створка скользит на роликах по направляющим, которые расположены на торцевой части полотна. Чтобы открыть ворота, нужно без усилия потянуть створку вперед и вверх, при этом пружинный механизм возьмет на себя большую часть нагрузки.

Существует еще один вариант механизма для гаражных ворот — с противовесами, которые подвешиваются на тросах с блоками. Их вес должен превышать массу самого полотна. Один конец троса лебедки закрепляется в нижней части полотна, а второй соединяется с противовесом. Когда полотно поднимается, то противовес опускается.

Подготовительные работы

Перед началом работ обязательно нужно нарисовать чертеж конструкции, сделать замеры проема, нанести разметку на стены. После этого нужно закупить необходимые материалы с небольшим запасом, освободить рабочее место, подготовить инструменты — инверторный аппарат, болгарку, шуруповерт, отвес, пузырьковый уровень, рулетку, угольник, карандаш, дрель с комплектом сверл.

Для сборки ворот потребуется:

• Для коробки — стальной равнополочный уголок 63х63 мм.
• Для внешней части каркаса — 17,2 м профтрубы 60х30 мм. Шесть метров ляжет по всей длине направляющих, для боковин потребуется по 1,84 м, для верхней части 4,3 м, для диагонали противовеса 2,8 м и плюс 0,4 м в запас.
• Для внутренней рамы — 20 м профильных труб 30х20 мм. Это 4 стойки по 1,8 м и 3 горизонтальных профиля по 4,25 м.
• Для направляющих нужно 6 м труб 60х70 мм.

Также потребуется приобрести профлист для наполнения створки, ролики, пружины, саморезы, анкера, резиновую ленту для уплотнения, грунт-эмаль и алкидную эмаль.

Последовательность монтажа поворотно-откидных ворот

• Из уголка сваривают коробку в форме буквы П и вставляют ее в проем, крепят анкерными болтами.
• Конструируют раму для створки. Профтрубу нарезают по размеру, укладывают на ровную поверхность, проверяют углы линейкой, сваривают стыки.
• Места сварки зачищают, покрывают раму сначала грунт-эмалью, а затем алкидной эмалью в два слоя.
• На торцевые части верхних углов рамы приваривают кронштейны с роликами. На раму крепят профлист саморезами.
• Следующий этап — установка направляющих с обязательной проверкой прямых углов.
• На время устанавливают полотно в проем, для того, чтобы отметить точки крепежа подъемного механизма. После этого полотно убирают и закрепляют рычаги.
• Устанавливают пружины и регулируют их натяжение.
• Во всей длине проема прикрепляют уплотнитель для герметизации стыков.
• Заключительный этап — врезка дверного замка. После этого можно утеплить створку минераловатными или полистирольными плитами.

Создайте свою собственную гаражную дверь с CHI

Когда у вас есть уникальный дом, вы гордитесь тем, что продолжаете выделять его среди остальных. В этих ситуациях может быть важно разработать собственные гаражные ворота с акцентами, которые вы действительно желаете. В Byerly Garage Doors мы реализуем идеи домовладельцев в нескольких искусных направлениях. Это означает, что у вас будет дом, привлекательный для бордюров, и CHI Overhead Doors — один из многих брендов, которые мы поддерживаем и который помогает создавать эти решения. Чтобы узнать больше о создании собственных гаражных ворот с индивидуальными функциями, мы описали доступные типы вариантов.

Создайте свою дверь

Если вы хотите изучить варианты гаражных ворот, чтобы увидеть несколько вариантов, которые подойдут для вашего дома, прежде чем совершить покупку, тогда онлайн-конструктор идеально подходит для вас. Компания CHI упростила для вас сборку собственных гаражных ворот и запросила расценки у Byerly Garage Doors.

Создайте свою дверь

Сохраните классический вид с приподнятой панелью, шейкером и утопленной панелью

Большинство гаражных ворот являются стандартными, но если ваш район не подходит для экстремального вида, используйте утопленную панель, шейкер или гаражные ворота с приподнятой панелью может быть универсальным решением.

Доступны короткие или длинные панели, эти три стиля дверей доступны в различных тонах и цветах дерева. Детальная отделка панелями может привнести интерес в дом с очень небольшой внешней привлекательностью.

Гаражные ворота такого типа также могут значительно увеличить стоимость вашего дома, если вы планируете разместить его на рынке недвижимости.

Добавьте детали со штампованными дверями в виде каретки

Если у вас уникальный тип дома, такой как лепнина или виниловые панели, может быть трудно точно определить, какой тип гаражных ворот подойдет с точки зрения внешнего дизайна, не подавляя дом.

К счастью, этот стиль гаражных ворот легко привлекает внимание дверными петлями и ручками, небольшими окнами, обрамляющими верхнюю часть дверей, а также мягким рисунком в шахматном порядке, который разбавляет монотонность обшивки в полоску.

Этот вневременной вид доступен с длинными или короткими панелями в 7 цветах и ​​двух оттенках дерева.

Полнопрофильные алюминиевые ворота с неограниченным количеством цветов по индивидуальному заказу

Для домовладельцев, которым нужен современный внешний вид, подходящий для современного дома, четкие линии и минимализм алюминиевых гаражных ворот с полным обзором являются правильным выбором.

Это также лучшее решение для любого домовладельца, который хочет двери определенного цвета.

Изготовленный из алюминия и стекла, этот промышленный ультрасовременный архитектурный дизайн также хорошо подходит для ресторанов под открытым небом и небольших предприятий.

Гаражные ворота с заподлицо с панелью Дайте отдых шумным фасадам

Если у вас есть несколько особенностей, которые вы уже хотите сделать акцентом в экстерьере вашего дома, стиль гаражных ворот заподлицо — правильное решение.

Вместо того, чтобы быть еще одной достопримечательностью, эти двери предназначены для минимального визуального отвлечения с несколькими примечательными особенностями.

Внешний вид представлен в 9 цветах, которые добавят элегантности вашему дому.

Прочность и красота с оттенками стекловолокна или дерева

Если вы стремитесь к прочности и безопасности гаражных ворот, вам не нужно жертвовать стилем, чтобы оправдать эти ожидания. Вместо этого наши гаражные ворота в древесных тонах выглядят так, как будто они сделаны из дерева, но вместо этого изготовлены из прочной стали.

Гаражные ворота из стекловолокна популярны по всей Америке, они также хорошо известны тем, что предотвращают кражи и снижают счета за коммунальные услуги.

Наши двери в оттенках дерева представлены в семи вариантах оформления и шести оттенках дерева на выбор. Наши гаражные ворота из стекловолокна также универсальны и доступны в пяти стилях, восьми цветах и ​​трех оттенках дерева.

Позвольте нам помочь вам с вашим следующим проектом по строительству гаражных ворот

Если вы стремитесь к прочности и безопасности гаражных ворот, вам не нужно жертвовать стилем, чтобы оправдать эти ожидания.

Вместо этого наши гаражные ворота в древесных тонах выглядят так, как будто они сделаны из дерева, но вместо этого изготовлены из прочной стали.

Двери этих оттенков дерева доступны в семи вариантах оформления и шести оттенках дерева на выбор. Наши гаражные ворота из стекловолокна также универсальны и доступны в пяти стилях, восьми цветах и ​​трех оттенках дерева.

Гаражные ворота из стекловолокна популярны по всей Америке, они также хорошо известны тем, что предотвращают кражи и снижают счета за коммунальные услуги.

Гаражные ворота какого стиля лучше всего подходят для моего дома?

Опубликовано 24 июля 2020 г. В Гаражные ворота для жилого дома

Гаражные ворота составляют до 30 % экстерьера дома, что делает их основным фактором, влияющим на общую привлекательность бордюра. ¹ При этом важно выбрать такой стиль гаражных ворот, который будет дополнять ваш фасад, не становясь при этом центром внимания.

Некоторые стили гаражных ворот лучше всего подходят для вашего экстерьера. Читайте дальше, чтобы изучить 7 распространенных стилей дома и наши соответствующие рекомендации по гаражным воротам.



---

Ранчо	Дома ранчо , обычно характеризующиеся одноуровневым дизайном и открытой планировкой, являются одним из самых популярных стилей дома в США. Мы рекомендуем выбрать гаражные ворота в классическом, утонченном стиле для скромного фасада или, для современного применения, добавить размер с дверью Planks. Выбирайте оконные вставки Madison или Stockton, чтобы подчеркнуть другие вертикальные элементы экстерьера.   Рекомендации: Штампованный вагон-дом, доски, стальной накладной вагон-дом, фальшпанель
Современный	Экстерьеры в современном стиле предлагают больше творчества и ярких элементов, чем современная архитектура. Часто с асимметричными деталями и большим количеством естественного света, неудивительно, что эти дома считаются самым привлекательным стилем экстерьера.   Придайте стиль и характер каждому аспекту вашего современного дома. Выберите из промышленного алюминия с полным обзором, ультрагладкого стерлингового серебра, гладкого, минималистского Skyline Flush или текстурированных досок.   № Используйте свое воображение при выборе стиля гаражных ворот для вашего современного дома – зачастую нестандартные идеи окупаются. Поэкспериментируйте с DoorVisions, нашим виртуальным инструментом дизайна (вы даже можете загрузить фотографию и разместить свой дизайн у себя дома!).   Рекомендации: полноэкранный алюминий, Sterling, Planks, Skyline Flush
Тюдор	Вдохновленные архитектурными стилями позднего Средневековья и раннего Возрождения, дома эпохи Тюдоров характеризуются внешней лепниной и декоративным фахверковым покрытием. Накладные гаражные ворота лучше всего сочетаются с экстерьером в классическом стиле — выберите между нашими накладками из искусственного дерева, Shoreline, натуральным деревом или сталью.   Рекомендации: Береговая линия, Каретный домик с деревянной обшивкой, Утопленная панель
Ремесленник	Дом ремесленника известен своим крытым крыльцом, коническими колоннами, поддерживающими крышу, и отделкой фасада из смешанных камней или кирпича. Эти экстерьеры довольно универсальны — в зависимости от того, какой вид вы хотите получить, существует несколько стилей гаражных ворот, которые дополнят ваш фасад мастера.   Рекомендации ( classic ): Приподнятая панель, Утопленная панель, Штампованная тележка   Рекомендации ( жирный шрифт ): алюминий с полным обзором, планки, Skyline Flush
Современный фермерский дом	Стиль современного загородного дома в последние годы стремительно набирает популярность, будь то элементы внешнего дизайна или даже декор интерьера. Эти дома, как правило, все белые, с крытой верандой, множеством окон и отделкой из черного или натурального дерева.   Ворота каретного сарая являются наиболее популярным стилем гаражных ворот в современной архитектуре фермерских домов, поскольку они создают вид старомодных амбарных дверей. Хотя некоторые предпочитают сплошной цвет, стальные гаражные ворота, другие проявляют творческий подход с акцентами Woodtones или натуральным деревом. Если вы больше склоняетесь к современному дизайну, вы также можете рассмотреть гладкие алюминиевые стеклянные гаражные ворота с полным обзором.   Рекомендации ( традиционный ): Накладной вагон-домик, Штампованный вагон-домик, Береговая линия, Приподнятая панель   Рекомендации ( современный ): Полноэкранный алюминий
Колониальный	Дом в колониальном стиле легче всего узнать по его симметричной структуре и простой прямоугольной форме. Важно выбрать гаражные ворота, которые будут отражать эти характеристики, не лишая при этом исторического очарования вашего дома. Мы рекомендуем выбрать классический, скромный стиль из наших коллекций Timeless или Carriage.   Рекомендации: фальшпанель, штампованный вагон-дом, стальной накладной вагон-дом
Средиземное море	Популярные в Южной Калифорнии и на юго-западе дома в средиземноморском стиле обычно имеют гипсовые или лепные наружные поверхности и черепичные крыши. Деревянные гаражные ворота эстетически хорошо сочетаются с домом в этом стиле, хотя оттенки искусственного дерева становятся все более популярными среди домовладельцев, не желающих заниматься уходом за настоящим деревом.   Рекомендации: Приподнятая панель, Штампованный вибратор, Каретный домик с деревянной обшивкой, Береговая линия



---

Следующие шаги

После того, как вы определились со стилями гаражных ворот, которые лучше всего подходят для вашего дома, следующим шагом будет подумать об утеплении.
